Udskiftning af X-akse-samling og værktøjshoved-vogn på P2S

X-akse-samling

X-akse-samlingen bærer værktøjshovedet og muliggør bevægelse til venstre og højre via motorstyring. I modsætning til kulfiberstænger brugt i X1/P1-serien anvender P2S glatte stålstænger. Disse stålstænger giver tilsvarende ydeevne, men er lettere at rengøre og vedligeholde på grund af den glatte overflade.

Værktøjshoved-vogn

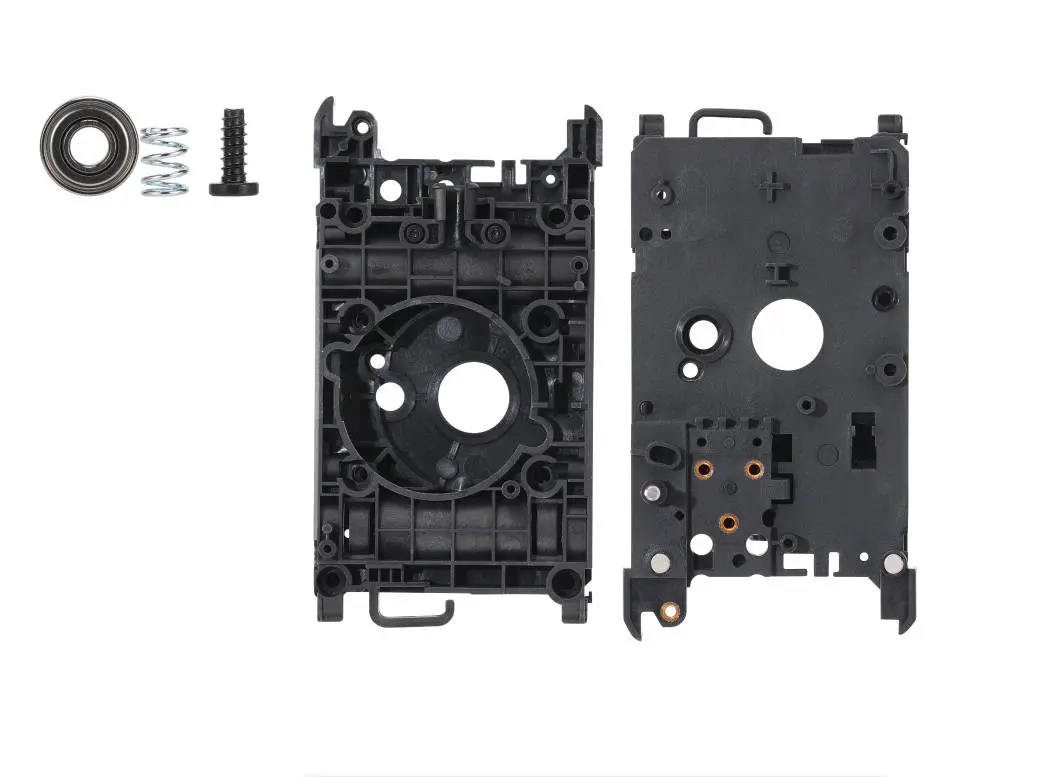

Værktøjshoved-vognen består primært af et forreste og et bagerste vogndæksel. Den er monteret på X-akse-samlingens grafitbelagte aluminiumshylse og bevæger sig langs X-aksen via XY-remmene.

Bemærk: Printerens kabinet behøver ikke fjernes, når du udskifter værktøjshoved-vognen.

Hvornår bruges denne guide

• X-akse-samlingen er beskadiget

• Værktøjshoved-vognen er beskadiget

Nødvendigt værktøj og materialer

• Ny X-akse-samling eller ny værktøjshoved-vogn

• H1.5 unbrakonøgle

• H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, inden du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omgivende område.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste eksponerede ledninger, stik eller kredsløbskort. Dysens spids kan desuden være ekstremt varm, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, kan du oprette en ny supportsag på vores supportside for at få hjælp.

Fjernelse af X-akse-samlingen / værktøjshoved-vognen

Trin 1: Fjern komponenter fra værktøjshovedet

1. Se de følgende wikier for at fjerne værktøjshovedets kabinet, hotend, hotend-varmesamling og hotend-blæser:
   Udskiftning af P2S hotend-varmesamling / hotend-blæser
2. Se de følgende wikier for at fjerne skærerarmen og ekstrudersamlingen:
   Udskiftning af skærerarmen
   Udskiftning af P2S-ekstruderkomponenter
3. Se den følgende wiki for at fjerne TH-kortet og ekstrudergrænsefladekortet:
   Udskiftning af P2S-værktøjshovedets kredsløbskort
   Afmonter derefter kabelkædens beslag, og fjern værktøjshovedets kabel og kabelkæden fra vognen.
4. Se den følgende wiki for at fjerne eddystrømspolens sensor:
   Udskiftning af P2S eddystrøms-sensor
5. Se den følgende wiki for at fjerne ekstruderens motor:
   Udskiftning af P2S-ekstrudermotor

Trin 2: Fjern remklemmen

Brug en H2.0 unbrakonøgle til at løsne de fire spændeskruer (kun 1-2 omgange; tag dem ikke helt ud) for at frigøre XY-remmene.

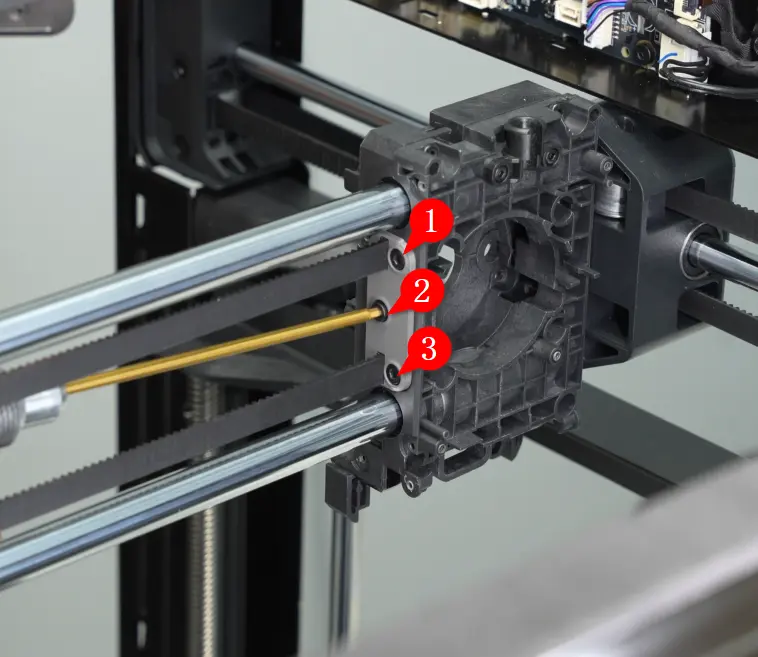

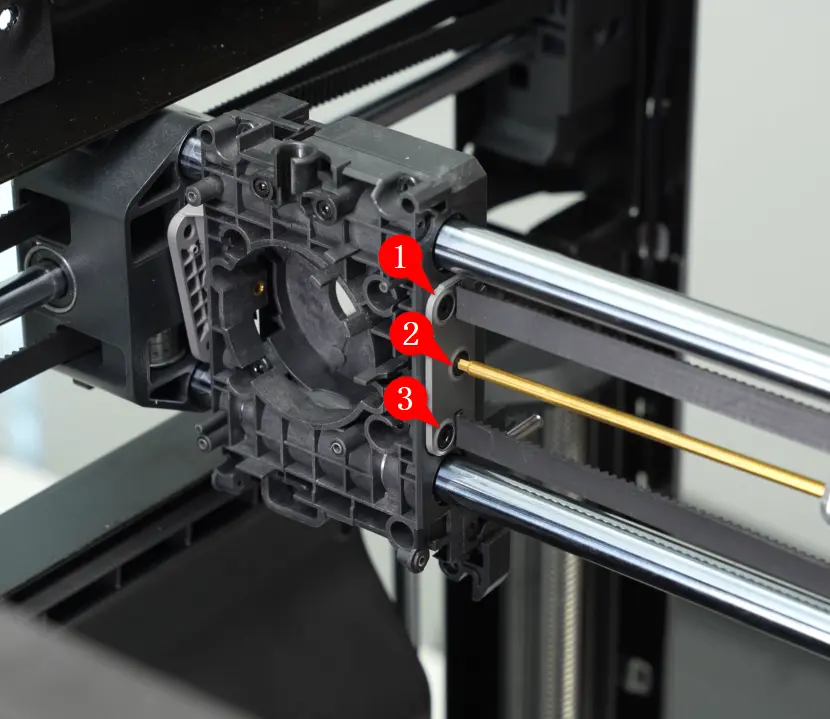

Brug en H2.0 unbrakonøgle til at fjerne de tre skruer, der sikrer remklemmen, og tag derefter remklemmen af. Gentag de samme trin for at fjerne remklemmen på den modsatte side.

Trin 3: Fjern værktøjshoved-vognen

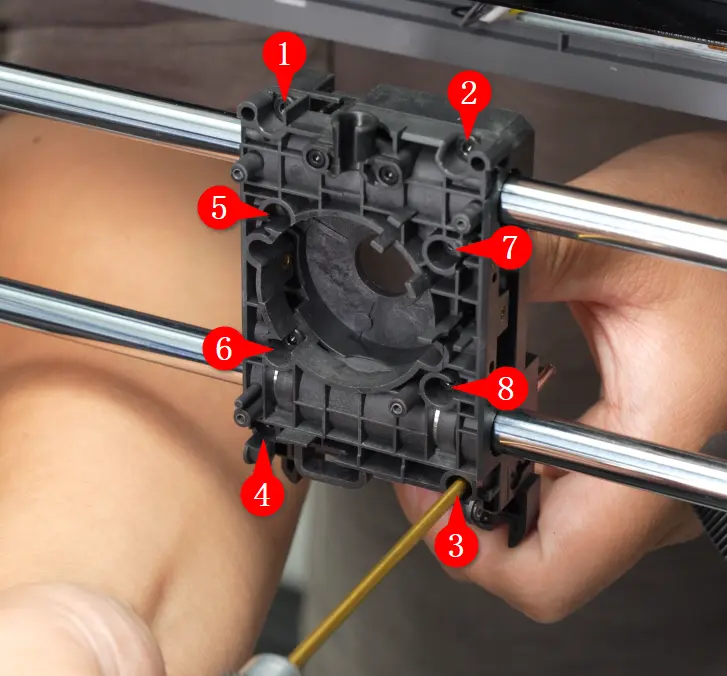

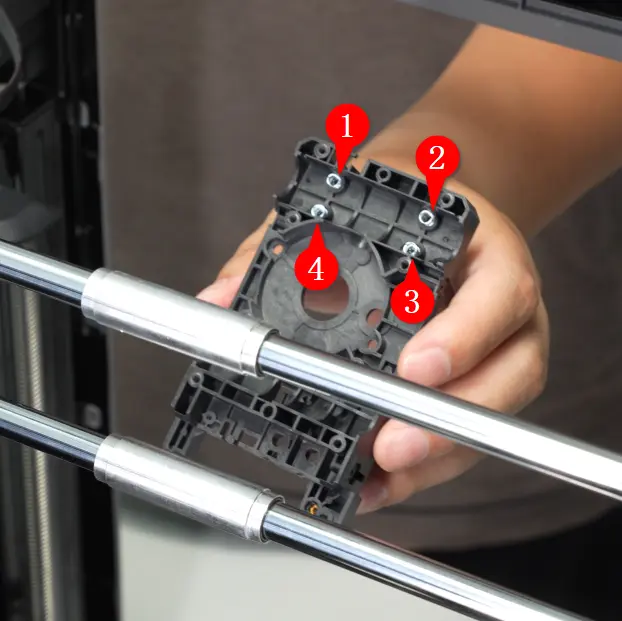

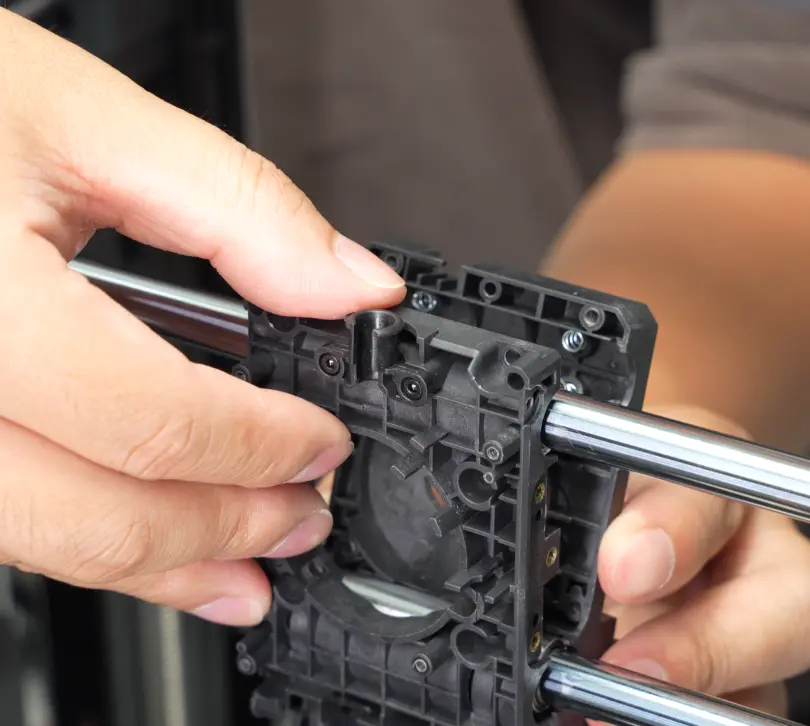

Brug en H2.0 unbrakonøgle til at fjerne de otte monteringsskruer. Hold begge sider af værktøjshoved-vognens forreste og bagerste dæksel, vip det forreste dæksel let, og fjern derefter vognen forsigtigt for at undgå, at de fire fjedre øverst i frontdækslet falder ud.

Følgende trin er kun nødvendige, når du udskifter X-akse-samlingen.

Trin 4: Fjern AP-kortdækslet

Se denne wiki for at fjerne AP-kortdækslet fra rammen:
Udskiftning af P2S AP-kortdæksel / LED-fyldlys - venstre

Trin 5: Fjern printerens kabinet

1. Fjern filamentguidebeslagene, bufferen og bagpanelet:
   Udskiftning af P2S-bagpanelet
2. Fjern AP-kortdækslet og det venstre sidepanel:
   Udskiftning af P2S-venstre sidepanel
3. Fjern den adaptive luftstroms-skiftesamling og det højre sidepanel:
   Udskiftning af P2S-højre sidepanel

Trin 6: Fjern XY-remmene

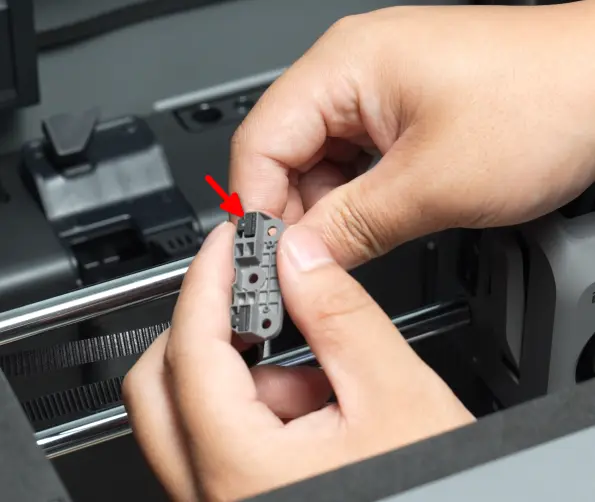

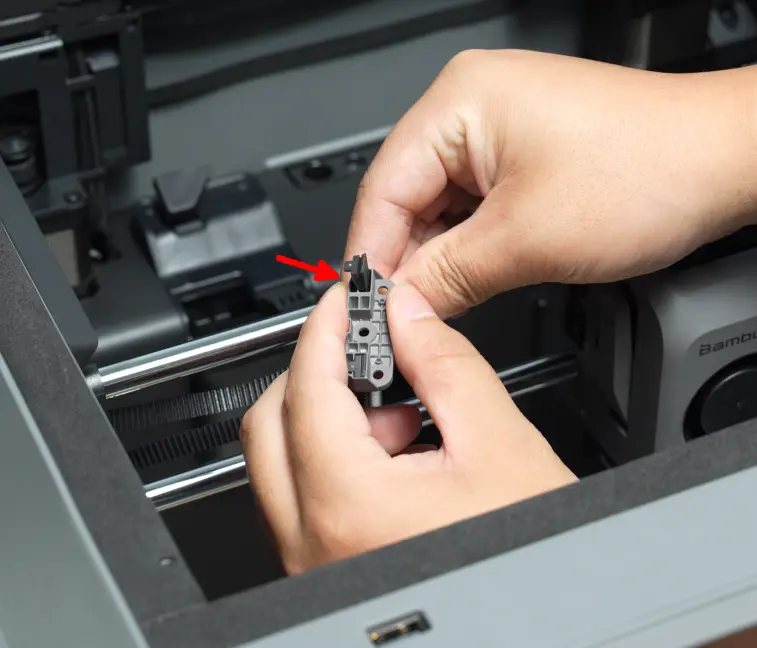

Brug en unbrakonøgle til at skubbe remklemmen let udad, og fjern derefter remklemmen fra remmen. Er remmen løs, kan du skubbe remmen direkte for at fjerne klemmen uden unbrakonøgle.

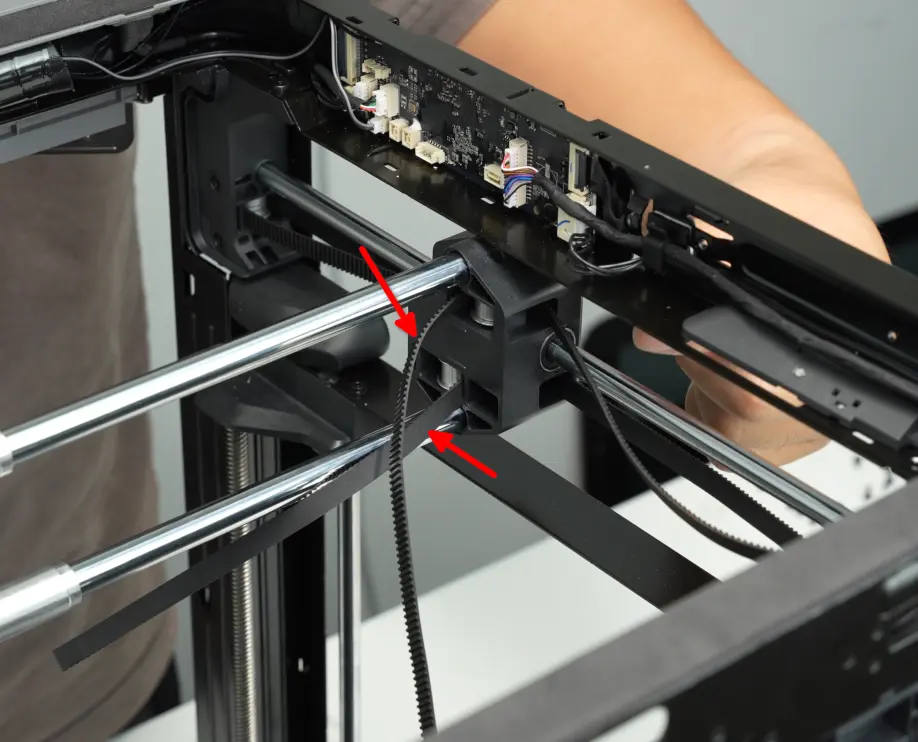

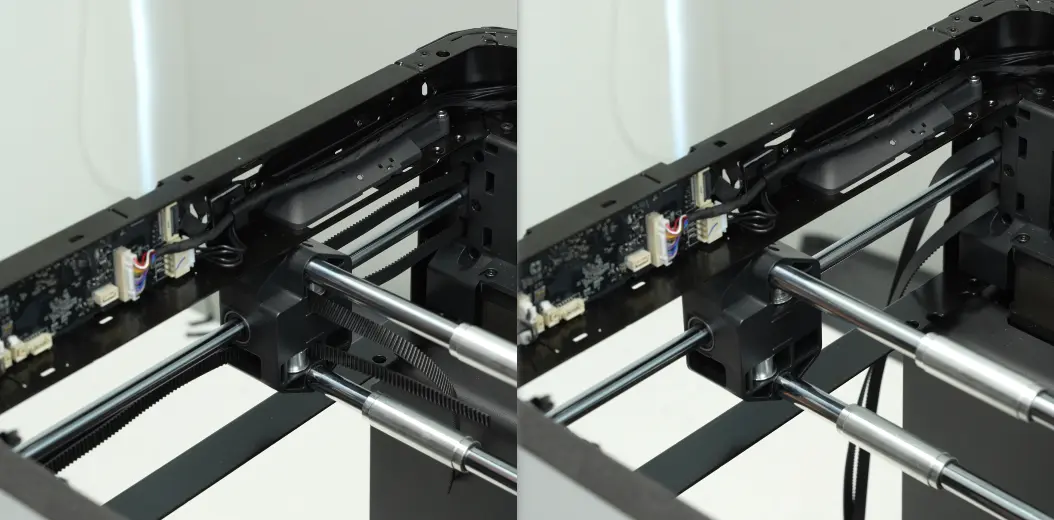

Træk remmene på begge sider af X-aksen og fjern dem fra de to Y-akse-vogne.

Trin 7: Fjern X-akse-samlingen

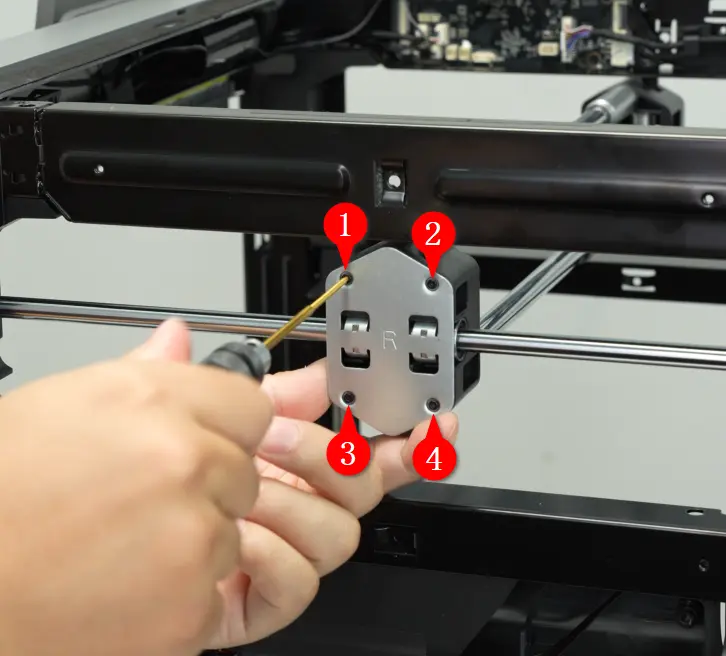

Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der sikrer de ydre paneler på Y-vognene, og tag panelerne af på både venstre og højre Y-vogn.

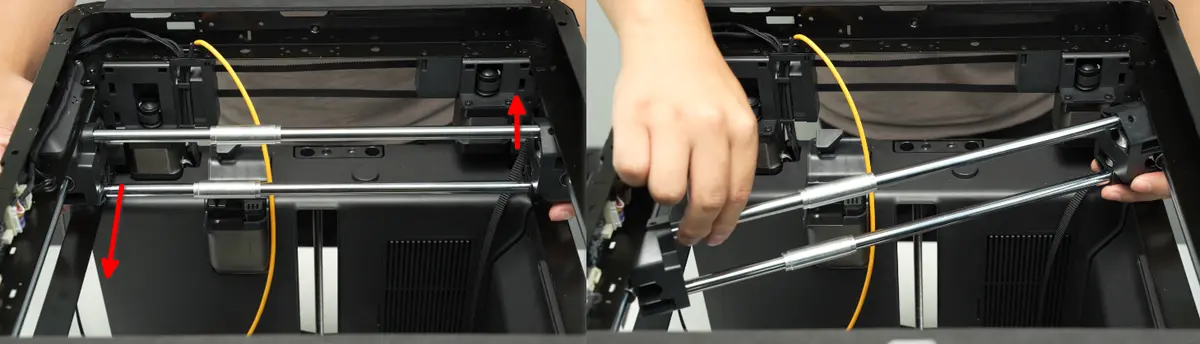

Roter X-akse-samlingen diagonalt hen over printeren, og fjern X-akse-samlingen.

Montering af X-akse-samlingen / værktøjshoved-vognen

Trin 1-3 gælder for montering af X-akse-samlingen. Fra trin 4 og fremefter er trinnene fælles for både X-akse- og værktøjshoved-vogn-udskiftning.

Trin 1: Monter X-akse-samlingen

1. Placer X-akse-samlingen diagonalt ind i printeren, juster Y-vognene med Y-lineærlejerne, og roter derefter X-akse-samlingen på plads.

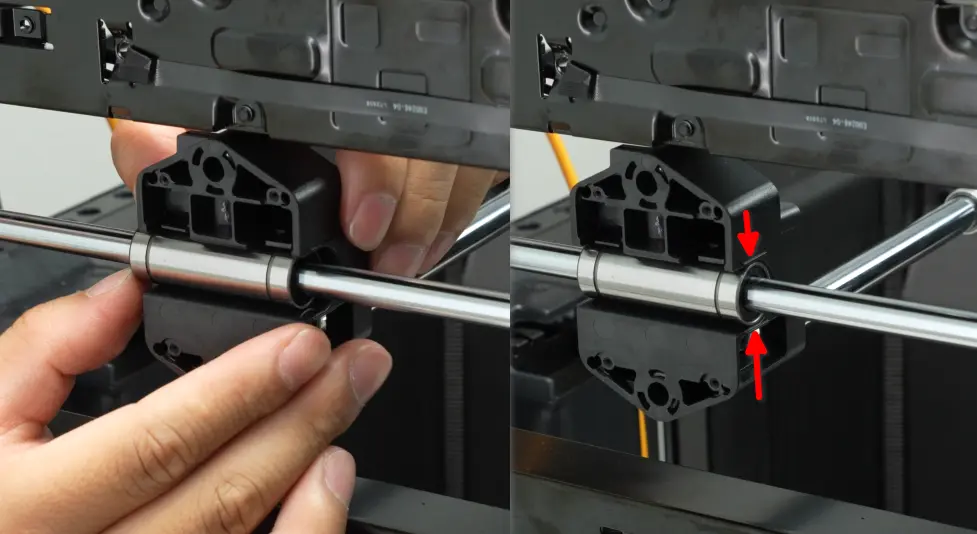

Bemærk: Kontroller efter montering, at kanterne på Y-lineærlejerne flugter med Y-vognene. Gør de ikke det, skal du skubbe lejerne på plads. Er lejerne trukket for langt ud, skal du fjerne og geninstallere dem.

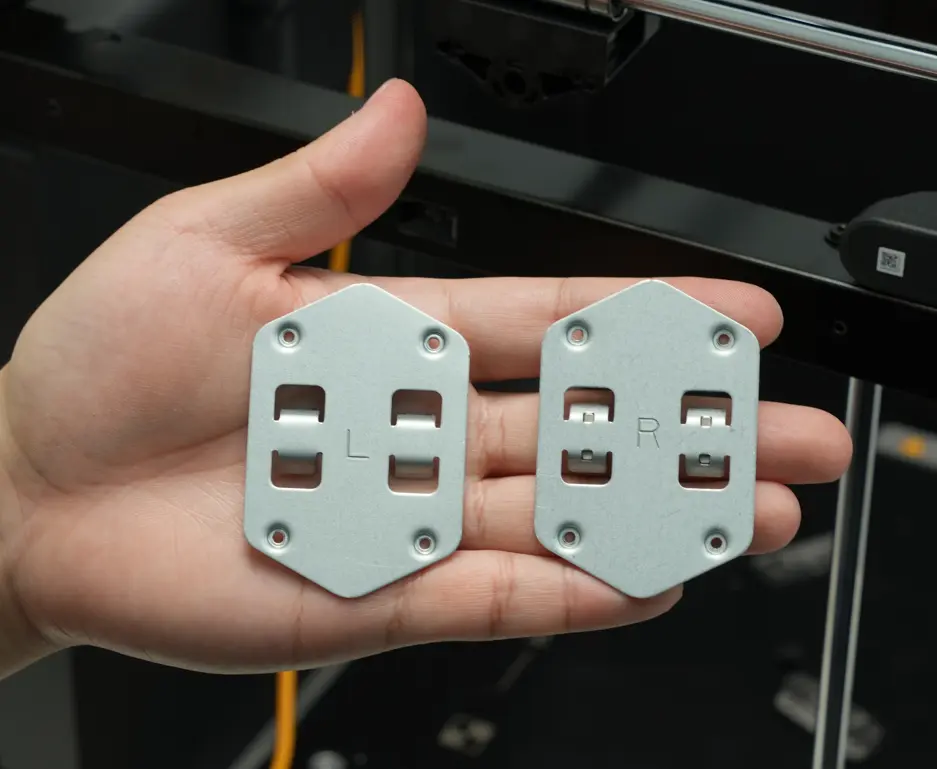

Kontroller bogstavet på panelet inden montering: Venstre = L, Højre = R. Panelet mærket L monteres på venstre side af printeren, tæt på det venstre sidepanel.

Monter det venstre og højre panel, og stram de otte skruer (fire på hver side) med en H1.5 unbrakonøgle.

Trin 2: Før XY-remmene igennem

Fold remenden for at gøre det lettere at føre den igennem Y-vognen.

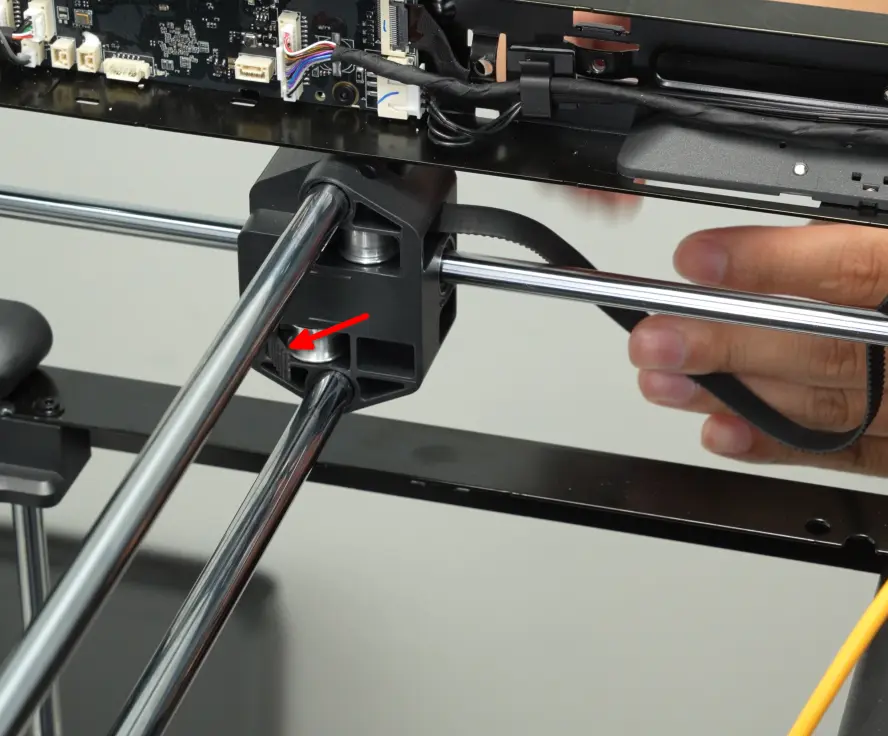

Før remmen igennem tomgangshjulet på Y-vognen som vist på billedet nedenfor.

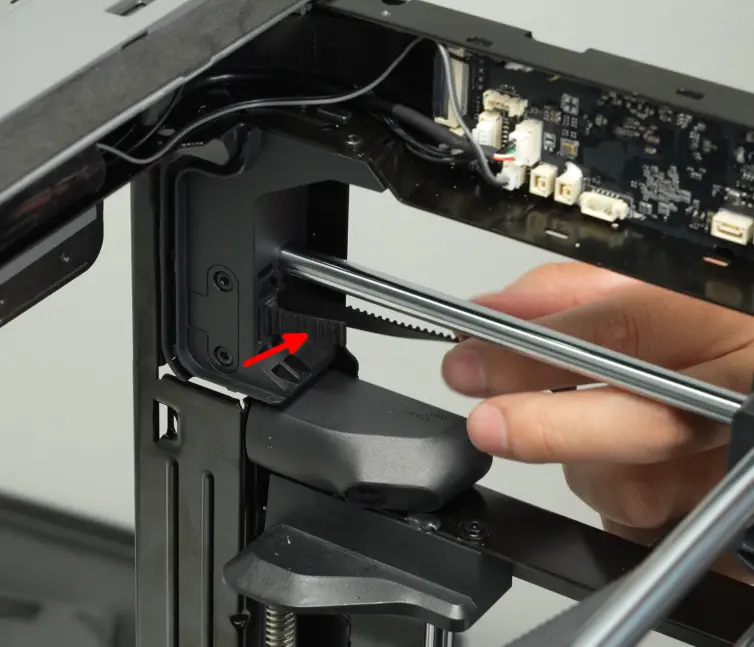

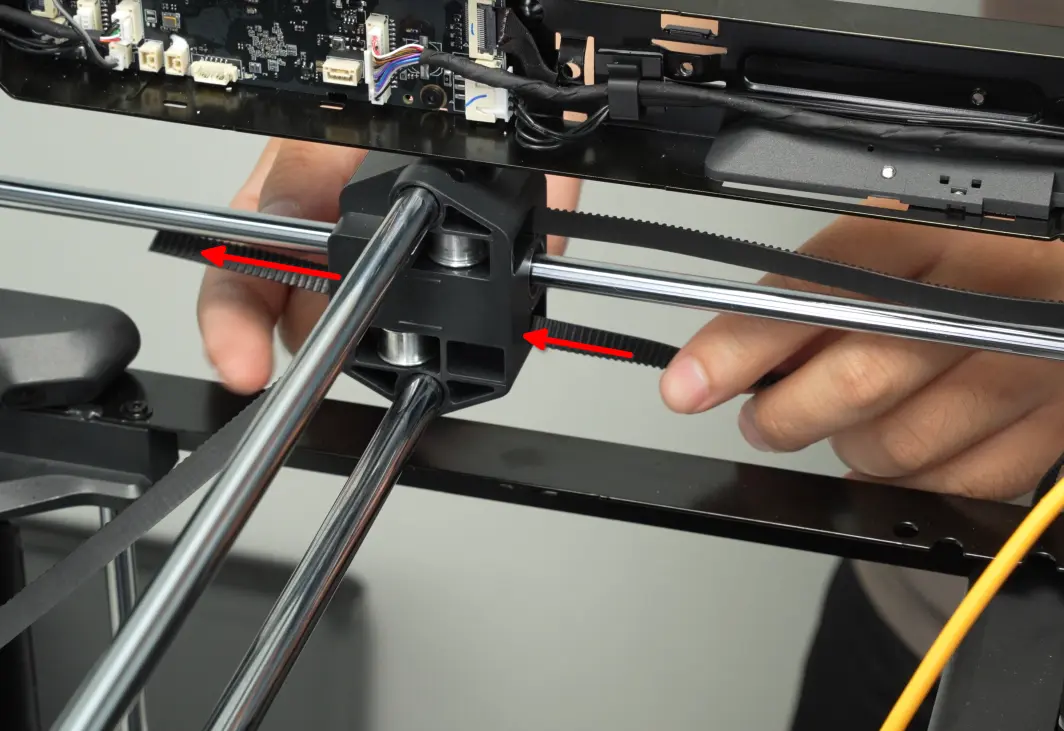

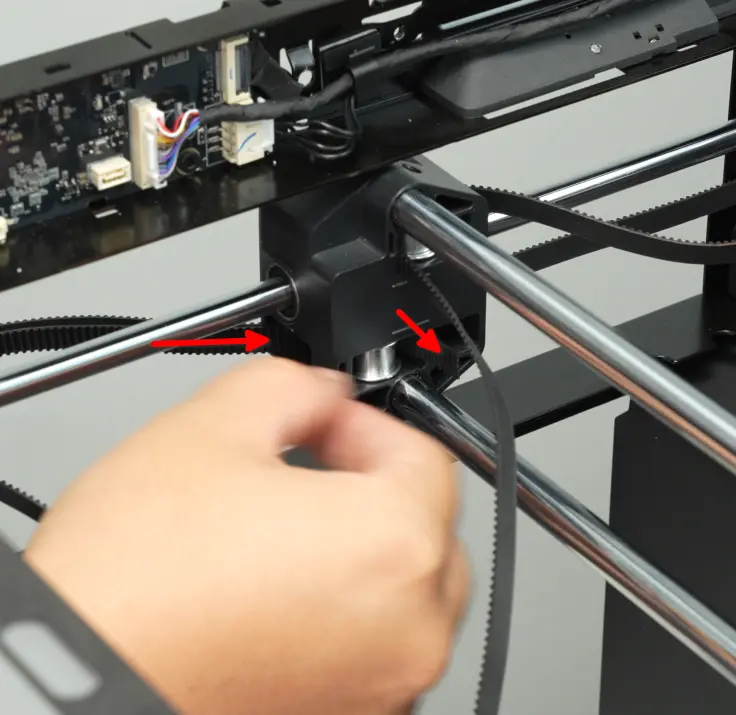

Før først remmen igennem Y-vognen, derefter igennem det forreste tomgangshjul, og til sidst igennem det nederste tomgangshjul.

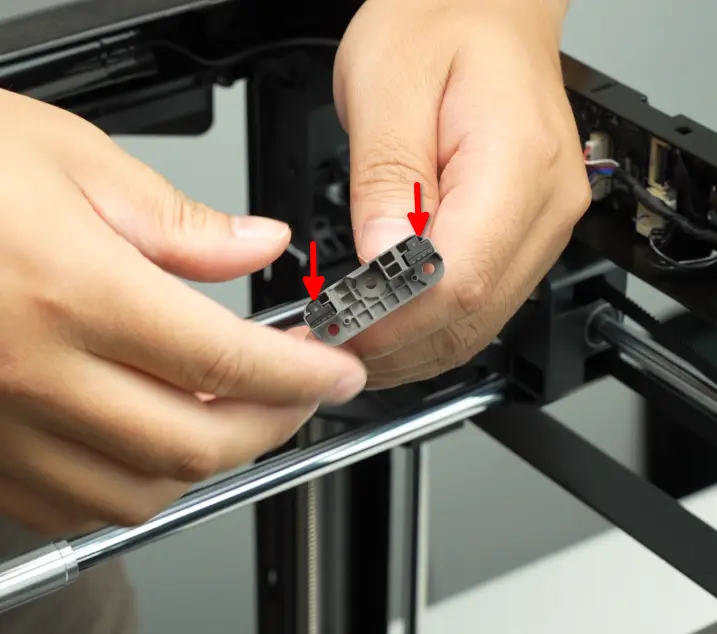

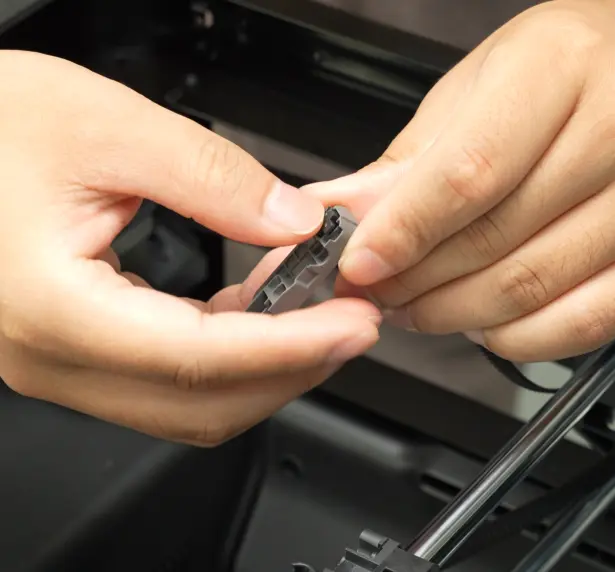

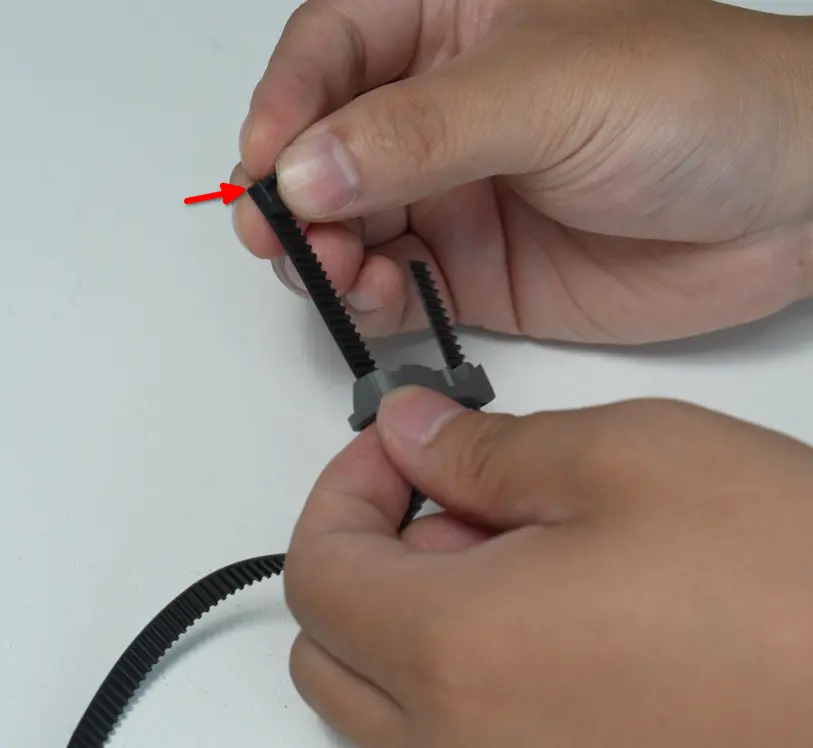

Før remmen igennem remklemmen, juster klemmetænderne med remmens tænder, og sørg for, at den hævede prik er placeret ved remdens ende. Træk derefter remmen for at klikke klemme og rem sammen i remklemmen.

Monter den anden XY-rem på samme måde.

Trin 3: Monter printerens kabinet

1. Monter det højre sidepanel og den adaptive luftstroms-skiftesamling:
   Udskiftning af P2S-højre sidepanel
2. Monter det venstre sidepanel og AP-kortdækslet:
   Udskiftning af P2S-venstre sidepanel
3. Monter bagpanelet, bufferen og filamentguidebeslagene:
   Udskiftning af P2S-bagpanelet

Trin 4: Monter værktøjshoved-vognen

Kontroller inden montering, at fjedrene sidder i det forreste dæksel på værktøjshoved-vognen.

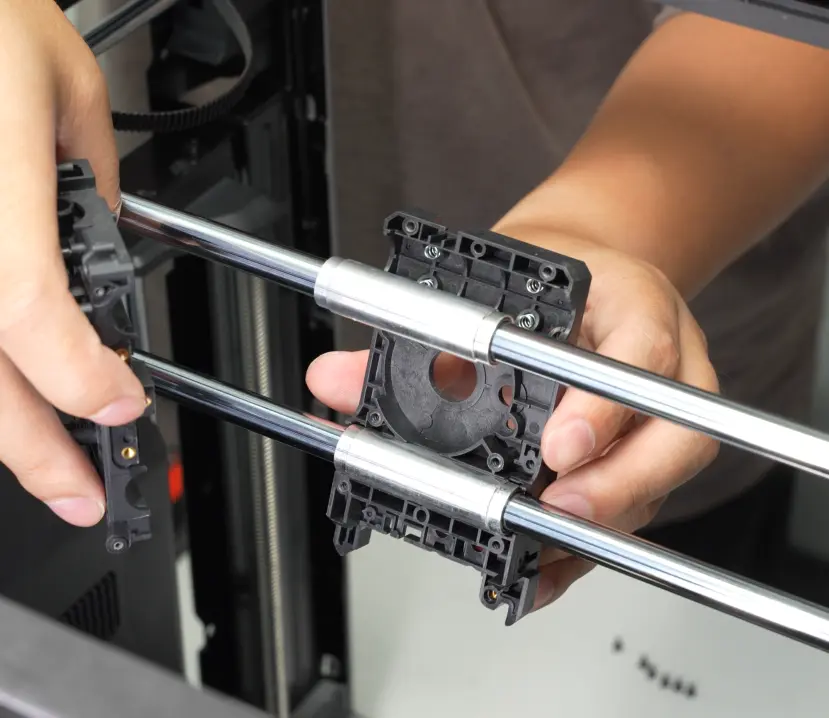

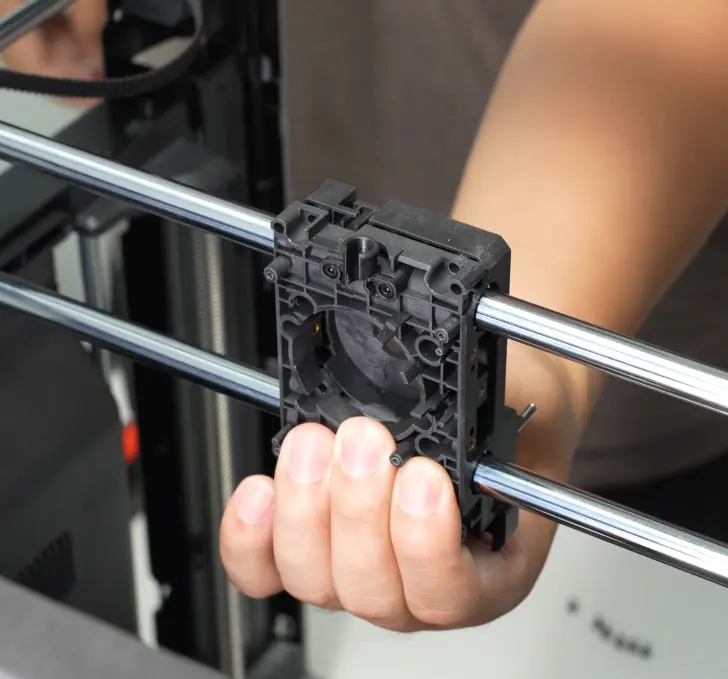

Juster de to aluminiumshylser på X-aksen lodret. Placer bunden af det forreste dæksel på værktøjshoved-vognen mod hylserne, og roter derefter langsomt frontdækslet, til dets top er i kontakt med hylserne.

Monter derefter det bagerste dæksel på værktøjshoved-vognen, og stram de otte skruer diagonalt med en H2.0 unbrakonøgle.

Trin 5: Monter remklemmen

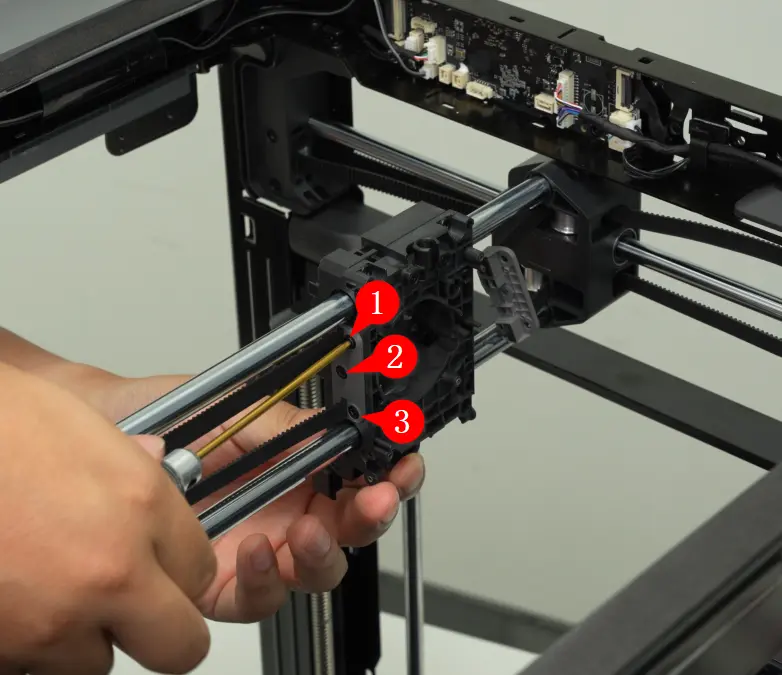

Monter først den højre remklemme (tæt på det højre sidepanel) på værktøjshovedet, og stram de tre skruer med en H2.0 unbrakonøgle.

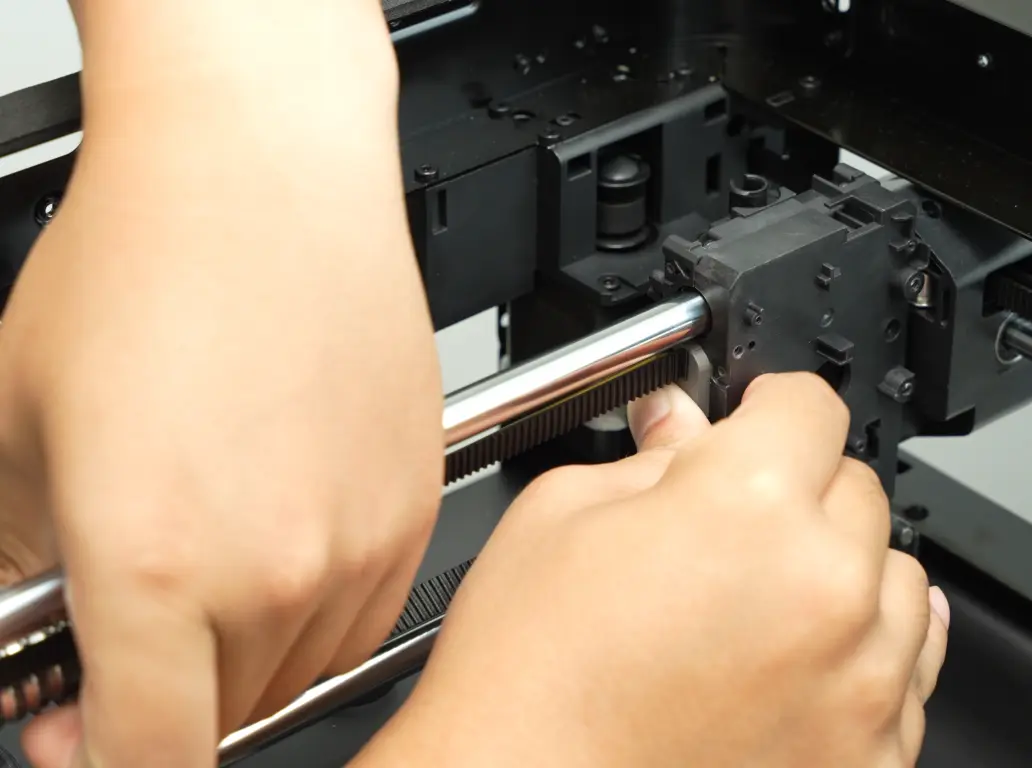

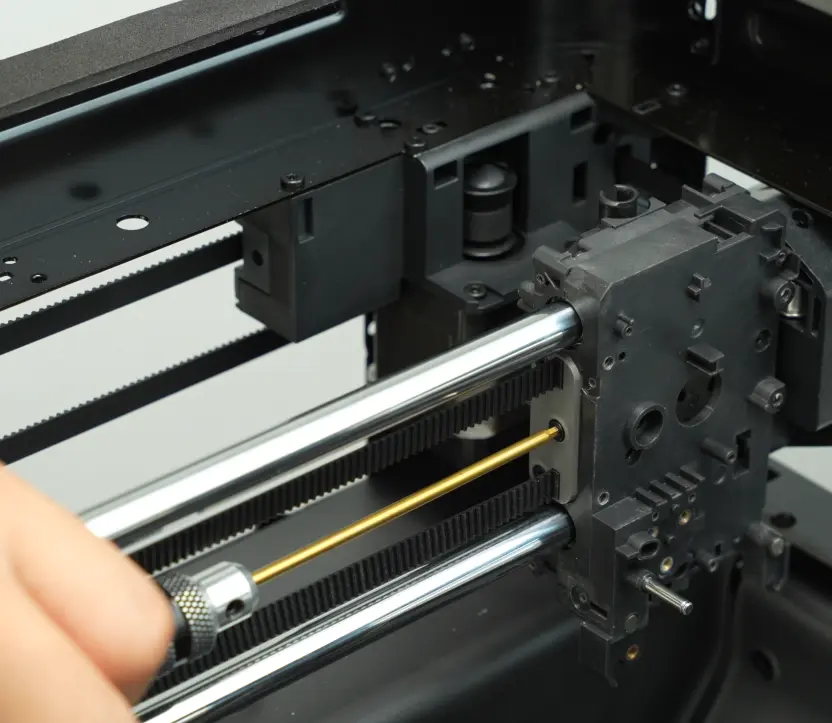

Skub værktøjshovedet til bagerste højre position, og monter derefter den anden remklemme fast på værktøjshovedet. Stram de tre skruer med en H2.0 unbrakonøgle.

Skub manuelt værktøjshoved-vognen frem og tilbage langs XY-akserne så vidt som muligt 3-5 gange, og stram derefter de fire spændeskruer med en H2.0 unbrakonøgle.

Trin 6: Monter komponenter på værktøjshovedet

1. Monter ekstruderens motor:
   Udskiftning af P2S-ekstrudermotor

2. Monter dysens eddystrøms-sensor:
   Udskiftning af P2S eddystrøms-sensor

Eddystrøms-sensoren skal justeres manuelt, når alle komponenter er monteret.

3. Monter kabelkædens beslag, tilslut værktøjshovedets kabler og kabelkæde til værktøjshoved-vognen, og monter derefter værktøjshovedets kredsløbskort.
   Udskiftning af P2S-værktøjshovedets kredsløbskort

4. Monter ekstrudersamlingen og skærerarmen.
   Udskiftning af P2S-ekstruderkomponenter
   Udskiftning af filamentskærerarmen

5. Monter hotend-varmesamlingen, hotend-blæseren, værktøjshovedets kabinet og hotend.
   Udskiftning af P2S hotend-varmesamling / hotend-blæser

Trin 7: Juster eddystrøms-sensoren

Se den følgende wiki for at justere eddystrøms-sensorens position:
P2S eddystrøms-sensor-justering

Verifikation

Tilslut strøm, tænd printeren, og kør maskinkalibreringen for at bekræfte, at den gennemføres korrekt.

Hvis der opstår problemer, skal du gennemgå alle udskiftningstrin, sikre at alle komponenter er korrekt monteret, og forsøge igen. Fortsætter problemet, bedes du kontakte Bambu Labs support for yderligere hjælp.
