Udskiftning af Eddy-sensor på P2S

Eddy-sensor

Eddy-sensoren er monteret mellem ekstruderen og hotend på P2S. Den er en komponent, der bruges til aktivt at kalibrere filamentflow.

Hvornår skal du bruge denne guide

1. Eddy-sensoren er beskadiget eller virker ikke

Nødvendige værktøjer og materialer

1. Ny eddy-sensor
2. H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelse. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende miljø.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe meget på ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller printkort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du åbne en ny support-sag på vores supportside for at få hjælp.

Fjernelse af eddy-sensoren

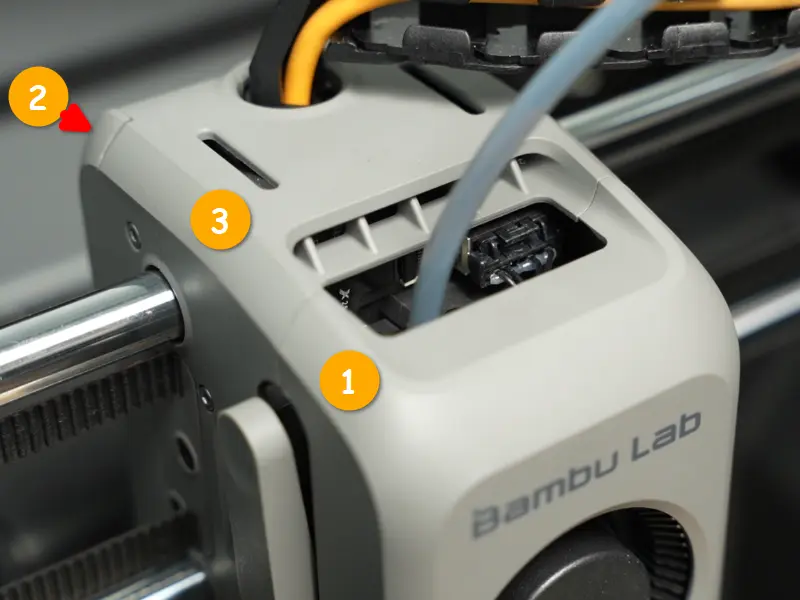

Trin 1: Fjern forside-dækslet på printerhovedet

Se Udskift P2S Printerhoved-huset for at fjerne forside-dækslet på printerhovedet.

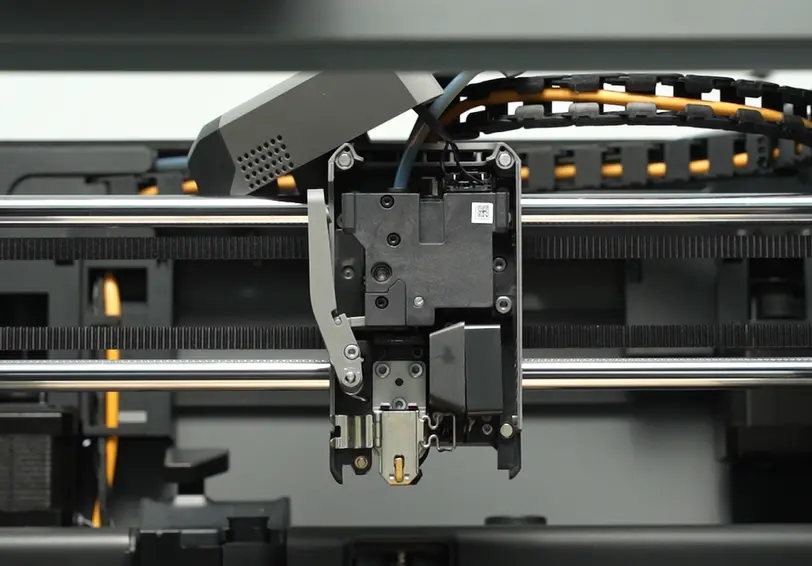

Trin 2: Fjern hotend

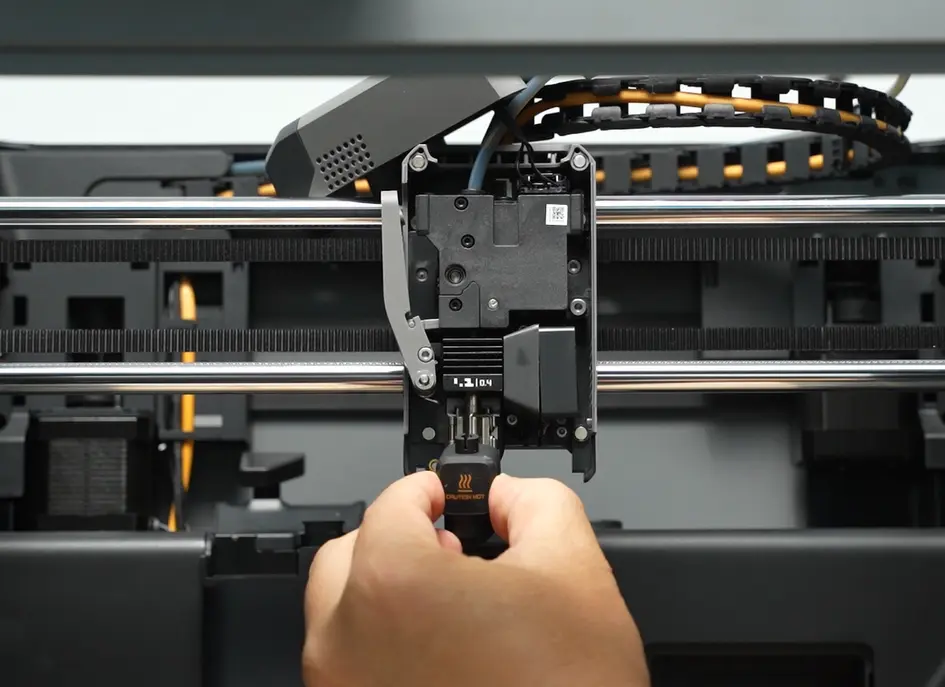

Se Udskift P2S Hotend og Silikonehætte for at fjerne silikonehætten fra hotend og derefter hotend.

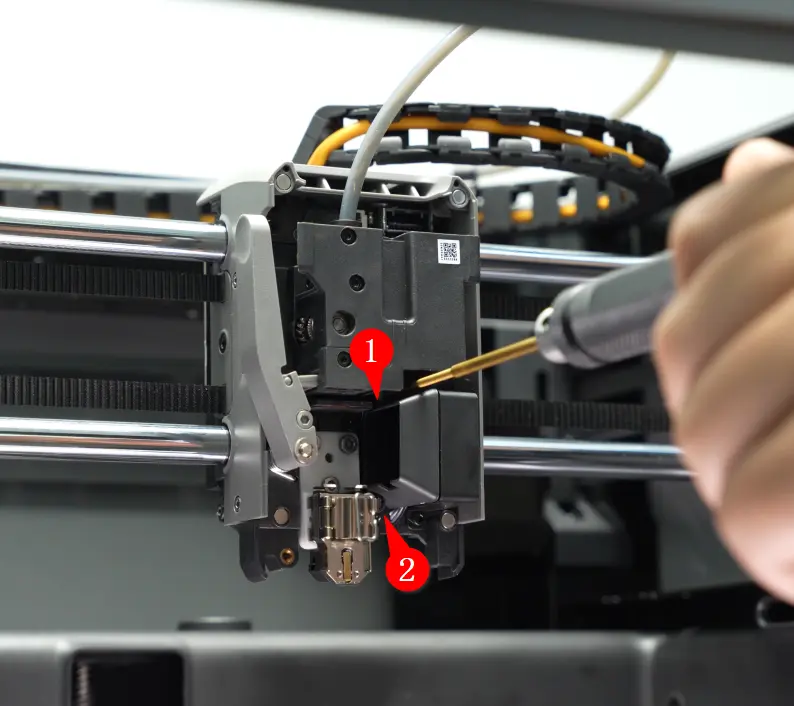

Trin 3: Fjern hotend-kølefanens luftkanal

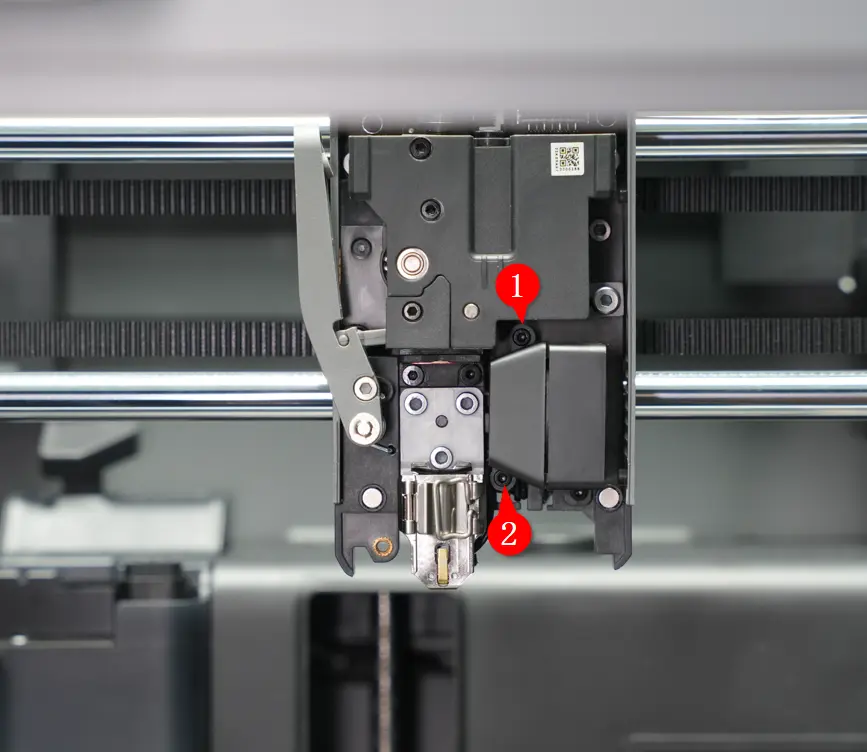

Fjern to skruer til hotend-fanens luftkanal med en H1.5 unbrakonøgle og fjern luftkanalen fra printerhovedet.

Trin 4: Frigør kablet

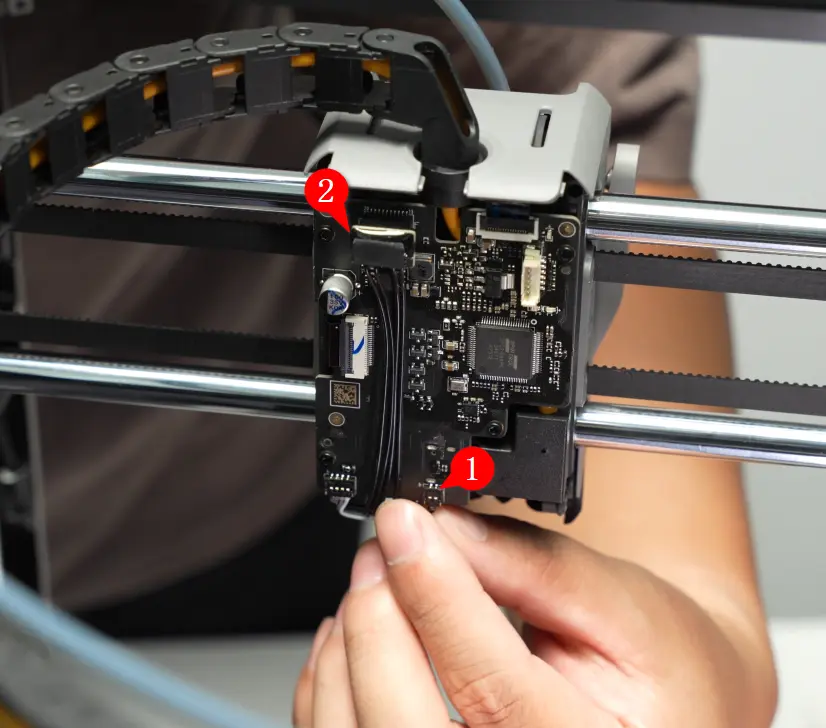

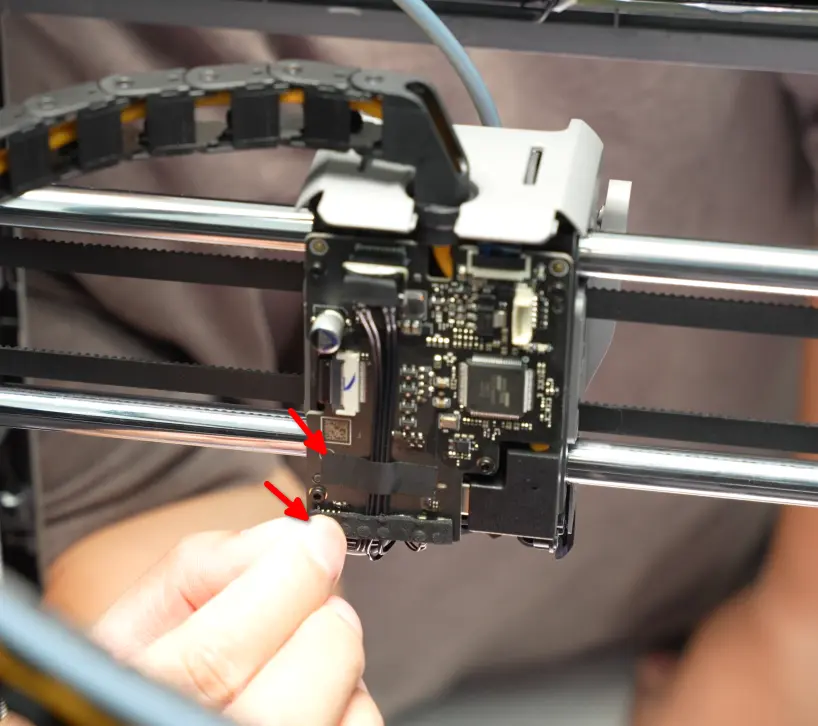

Pil skummet og tapen af TH-kortet, og frakobl derefter hotend-fanens kabel og hotend-varmeenhedens kabel fra TH-kortet i rækkefølge.

Når du frakobler eddy-sensorens kabel, løft det lodret op fra stikket - brug ikke kraft sideværts eller vip det, da det kan beskadige stikket.

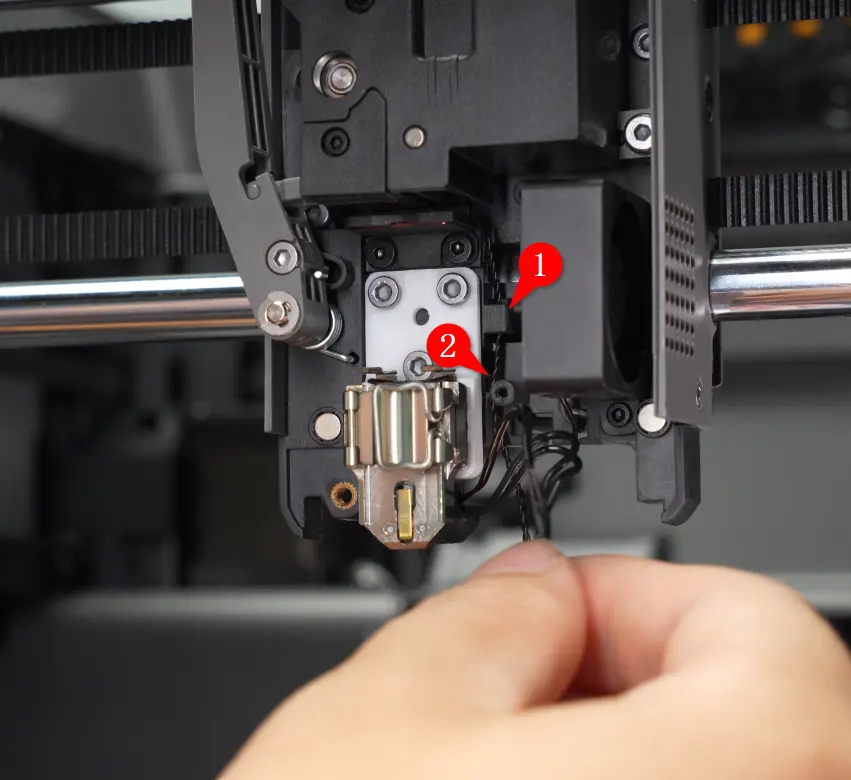

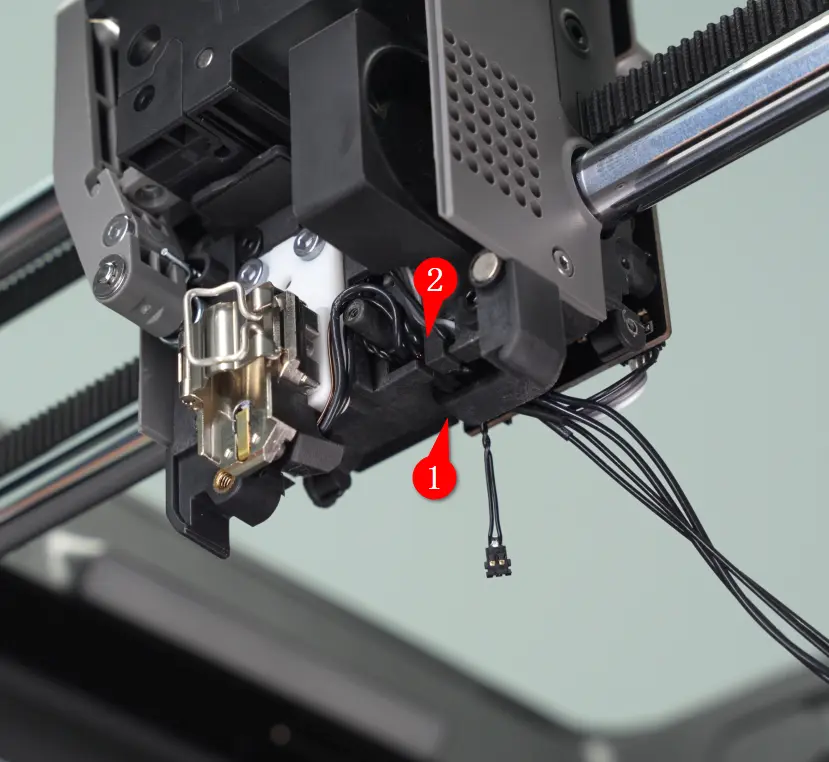

Fjern hotend-fanens kabel og hotend-varmeenhedens kabel fra kabelklemmer i rækkefølge.

Trin 5: Fjern eddy-sensoren

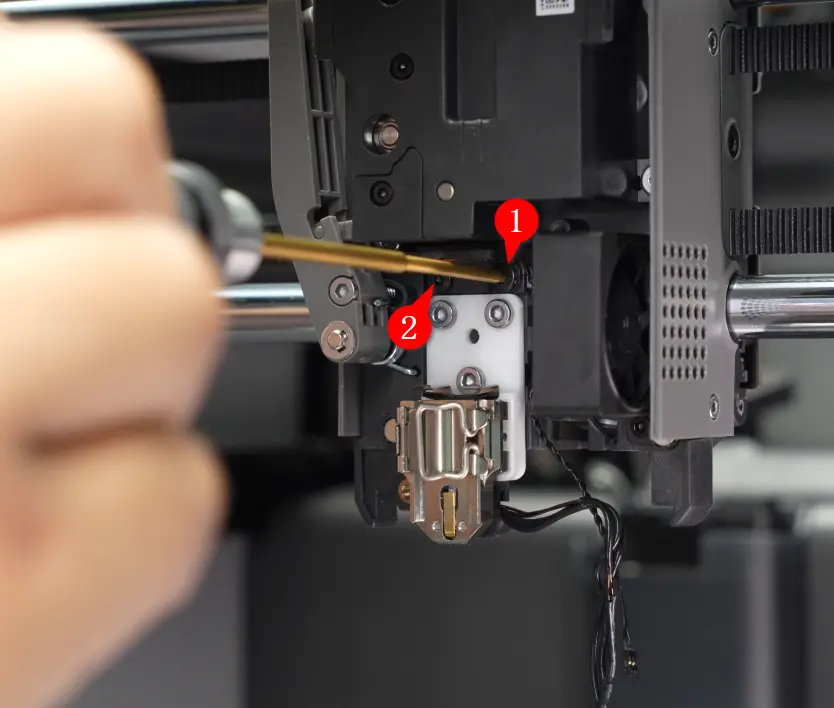

Brug en H1.5 unbrakonøgle til at fjerne de to skruer, der fastgør eddy-sensoren, og tag derefter spolen ud.

Installation af den nye eddy-sensor

Trin 1: Installer eddy-sensoren

Med skruehullerne vendende nedad, installer eddy-sensoren over hotend-varmeenheden og stram de to skruer med en H1.5 unbrakonøgle.

Trin 2: Tilslut kablet

Sæt først eddy-sensorens kabel i kabelklemmen vist på figuren nedenfor.

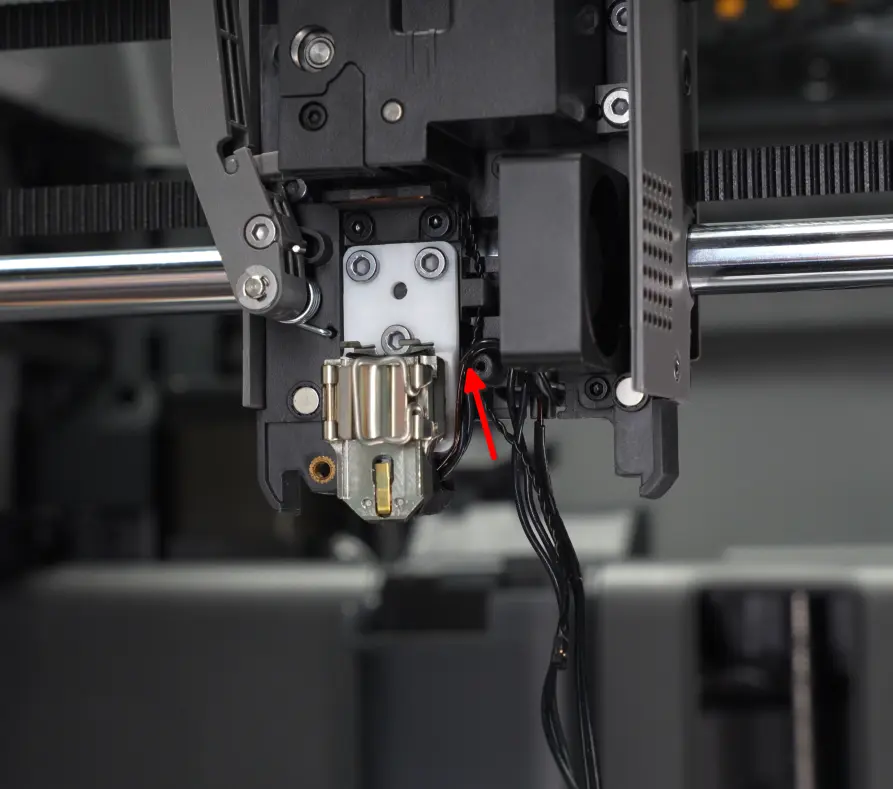

Før hotend-varmekablet over skruesøjlen som vist. Sørg for, at det ligger helt over søjlen og fri af skruefladen, så det ikke klemmes under installation af hotend-fanens luftkanal.

Før hotend-varmeenhedens kabel og eddy-sensorens kabel ind i kabelklemmer.

Tilslut hotend-varmeenhedens kabel til TH-kortet. Justér eddy-sensorens stik med porten på TH-kortet og tryk det helt i.

Påsæt tape og skum igen.

Trin 3: Installer hotend-kølefanens luftkanal

Installer hotend-fanens luftkanal på venstre side af hotend-fanen.

Sørg for, at kablerne ikke klemmes under skruehullerne, og stram derefter de to skruer med en H1.5 unbrakonøgle.

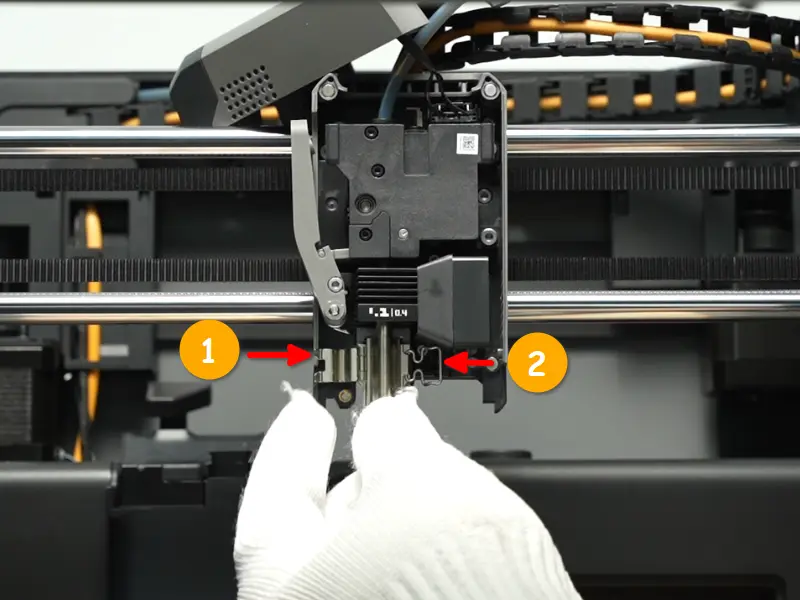

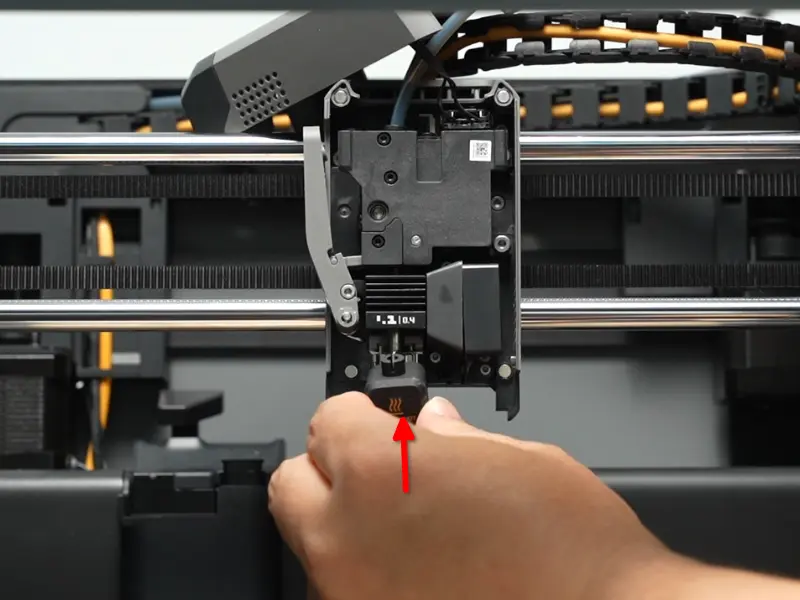

Trin 4: Installer hotend og silikonehætte

Se wiki-siden om udskiftning af hotend og silikonehætte for detaljerede instruktioner til installation af silikonehætte og hotend.

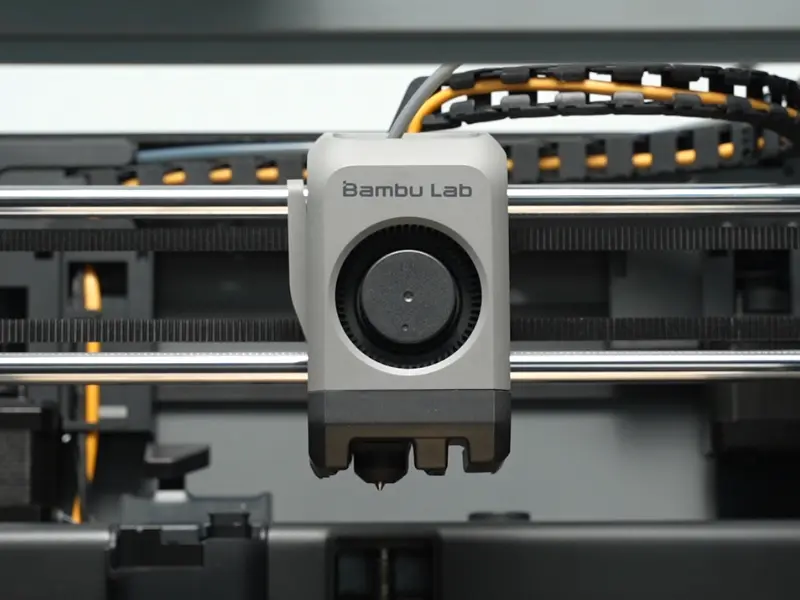

Trin 5: Installer forside-dækslet på printerhovedet

Se Udskift Printerhovedets Hus for at sætte forside-dækslet på printerhovedet på plads.

Verificering af succes

Tilslut printerens strøm og tænd printeren. Start et print og sørg for, at det printes korrekt.
Efter udskiftning af eddy-sensoren, se Juster P2S Dyse Eddy-sensor for justering.

Støder du på problemer, gennemgå trinene og kontrollér alle forbindelser, inden du prøver igen. Fortsætter problemet, bedes du kontakte Bambu Labs kundeserviceteam for yderligere assistance.
