Udskiftning af Z-motor - P2S

Z-motor

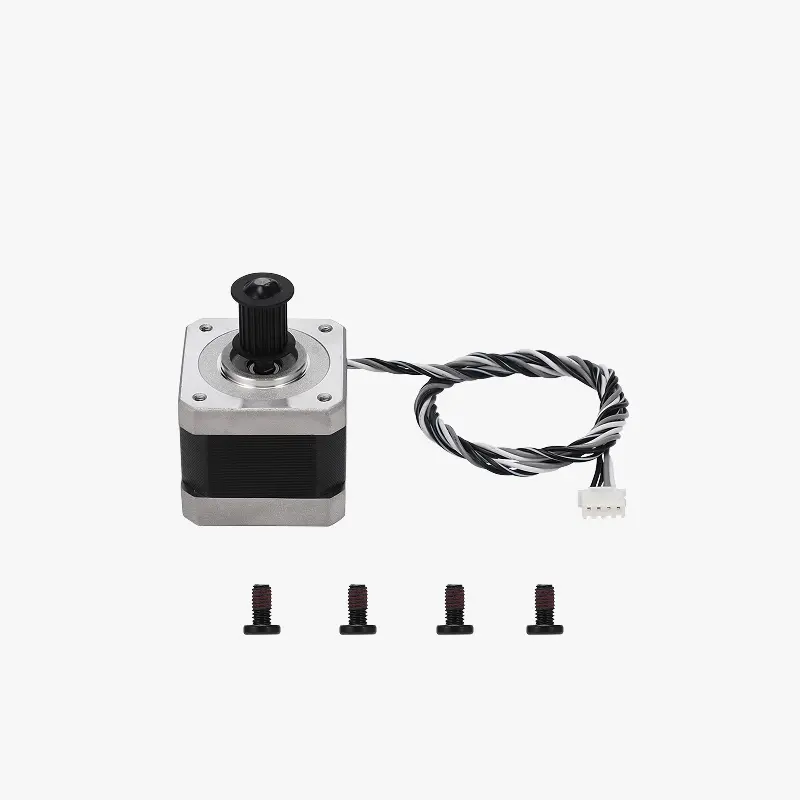

Z-motoren er en steppermotor, der driver varmesengen i Z-akslen via det synkrone Z-akselbælte. Den leveres med et motorkabel og en drivpulle.

Hvornår skal den udskiftes

• Z-motoren er brændt ud og kan ikke bevæge sig
• Eftersalgsmedarbejdere har analyseret logfiler og bekræftet, at fejlen skyldes Z-motoren.

Nødvendige værktøjer og materialer

1. H2.0 unbrakonøgle
2. H1.5 unbrakonøgle
3. Ny Z-motor

Sikkerhedstips

Vigtigt!

Inden du udfører vedligeholdelse på printeren og dens elektronik (herunder printerhovedkablet), skal du slukke printeren og afbryde strømkablet for at undgå kortslutning, der kan medføre yderligere skader på elektronikken og potentielt udgøre en sikkerhedsrisiko.

Når du udfører vedligeholdelse eller fejlfinding på din printer, skal du først kontrollere temperaturen på hotend og varmeseng, og undgå at arbejde ved høje temperaturer. Skal du arbejde ved høje temperaturer, skal du bære varmeisolerende handsker for at sikre en sikker og effektiv vedligeholdelse.

Fjernelse af Z-motoren

Trin 1: Rengør printerens base

Rengør fremmedlegemer på printerens base, især aflejringer på den polerede stang, og fjern printerens glasdæksel.

Trin 2: Lås varmesengen

1. Motoren kan stadig bruges:

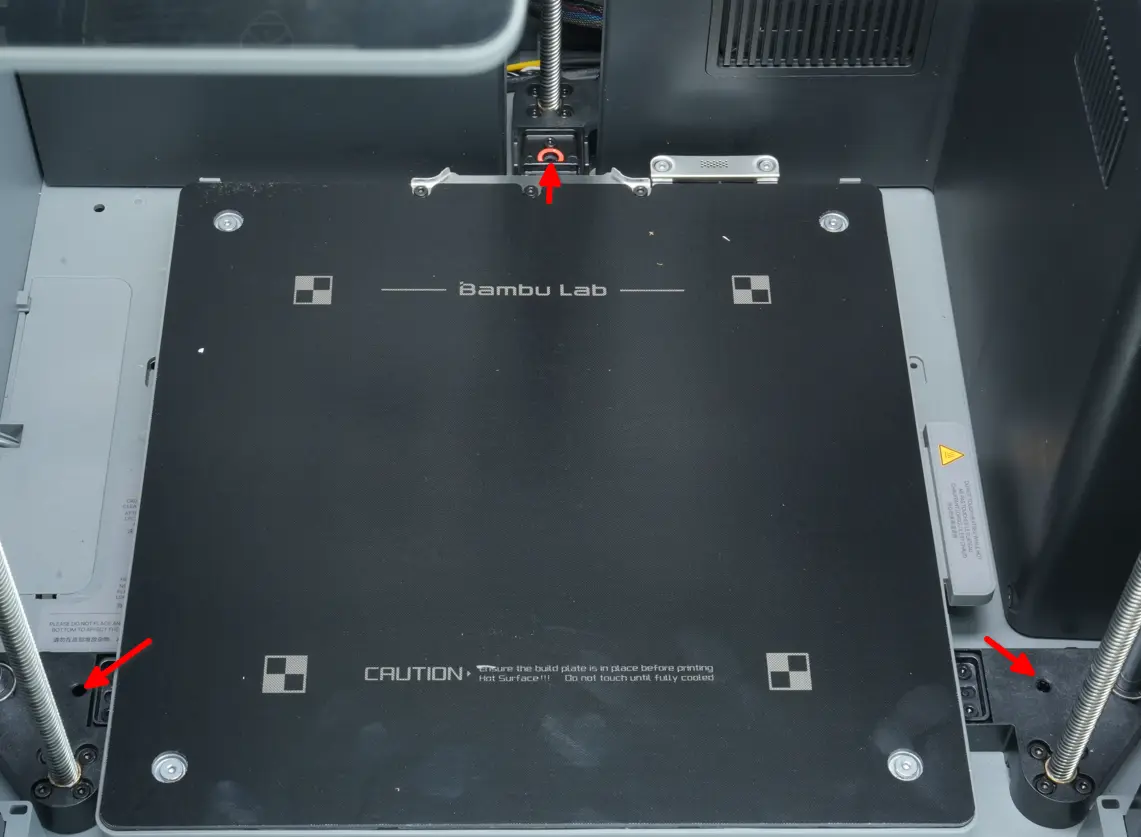

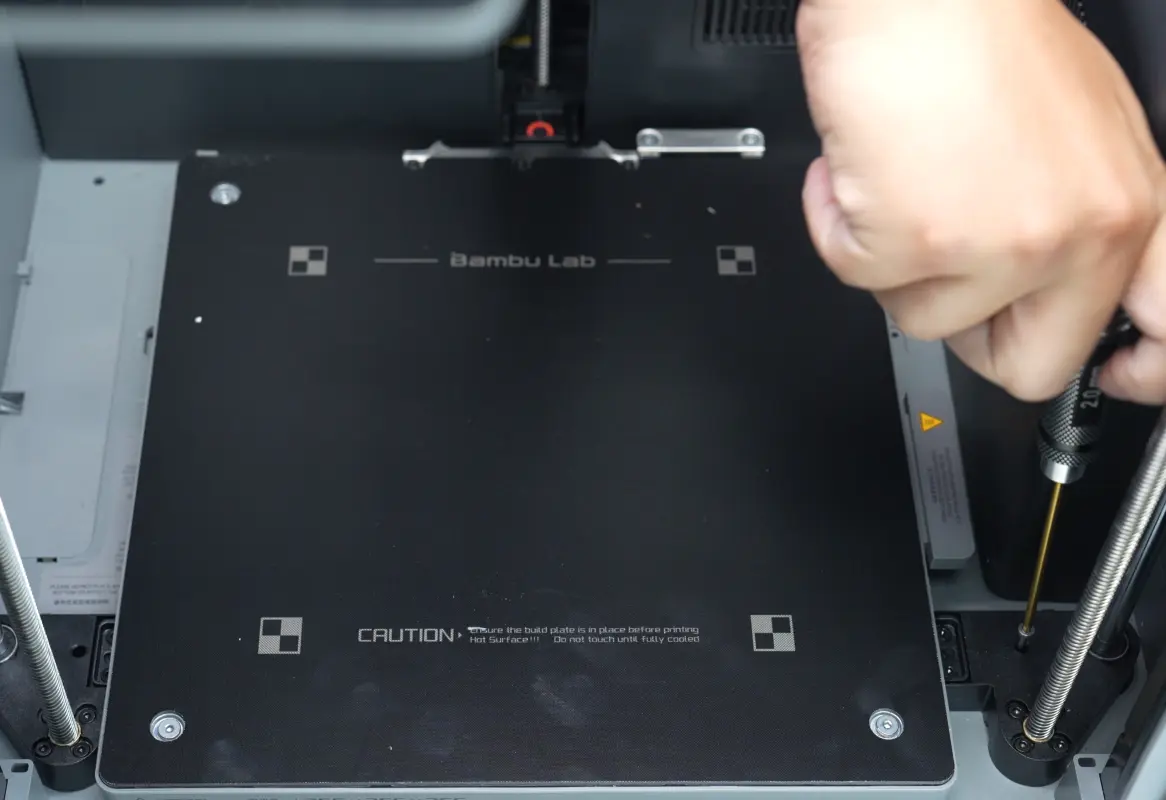

Brug displayet til at sænke varmesengen til bunden, og brug en H2.0 unbrakonøgle til at stramme de tre skruer og låse de tre skydere, ligesom da du pakkede varmesengen ud. Sluk derefter printeren og afbryd strømkablet.

1. Situationer, hvor motoren slet ikke kan bruges:

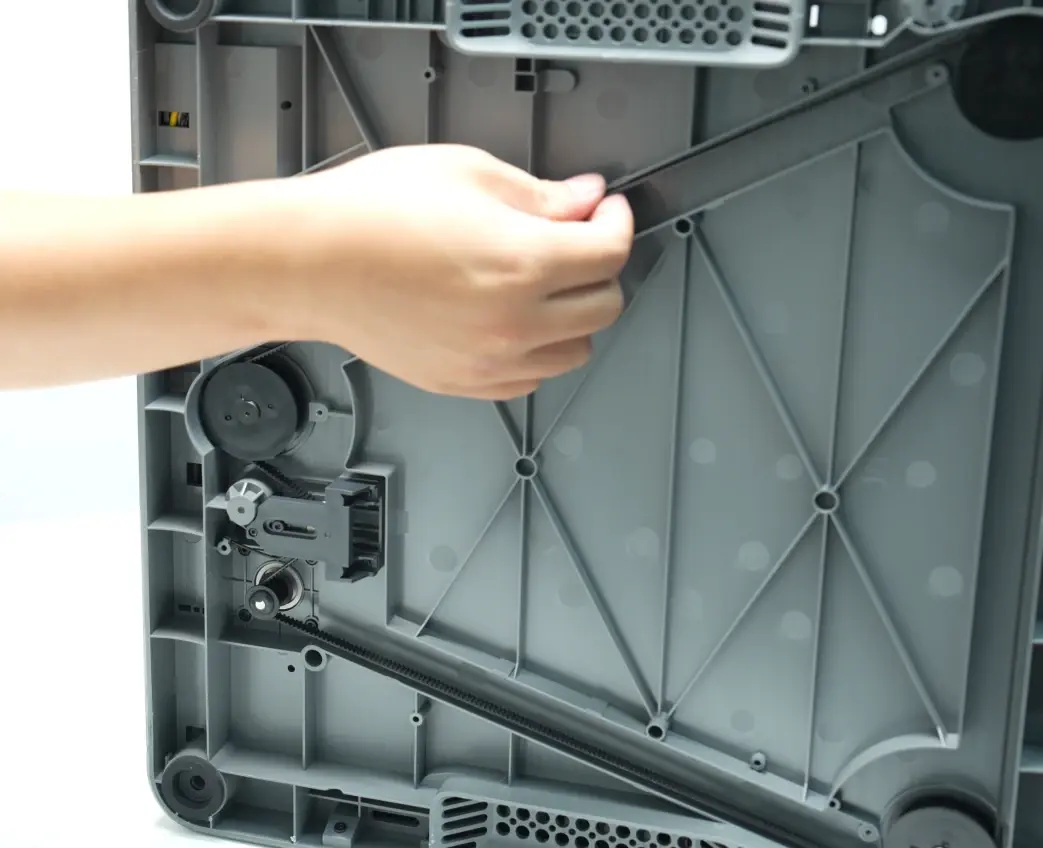

Sluk printeren, afbryd strømkablet, vip printeren, flyt Z-akselremmen manuelt, sænk varmesengen til bunden, og lås de tre skydere med tre skruer.

Låsning af varmesengen er et afgørende forberedende trin. Dette fastlåser effektivt de relative positioner af de tre Z-aksler og forhindrer dem i at rotere eller forskydes uventet på grund af ydre kræfter eller sengens vægt, når remmene er frigivet. Dette opretholder varmesengens referenceflade og forhindrer for stor hældning, hvilket sikrer byggepladformens indledende plan.

Trin 3: Fjern bagpanelet

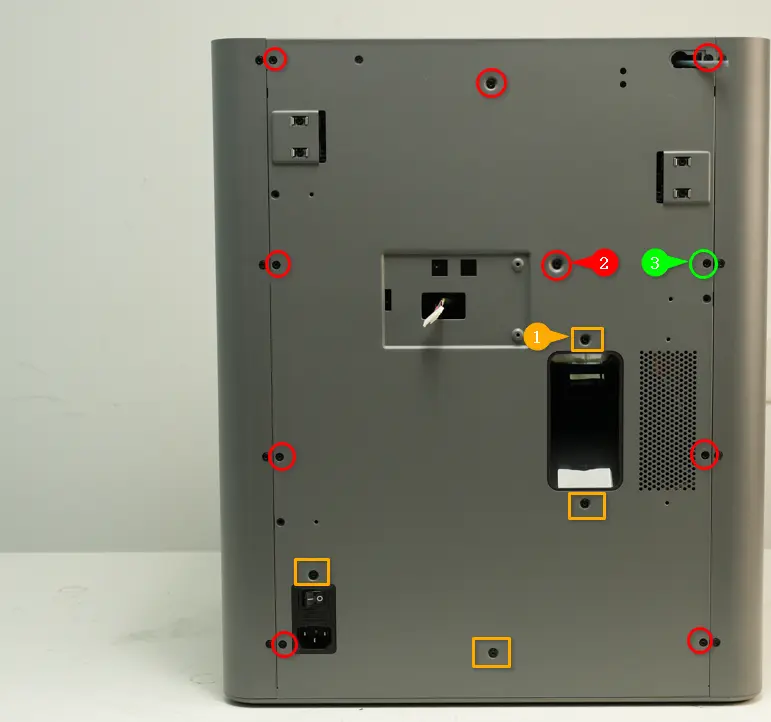

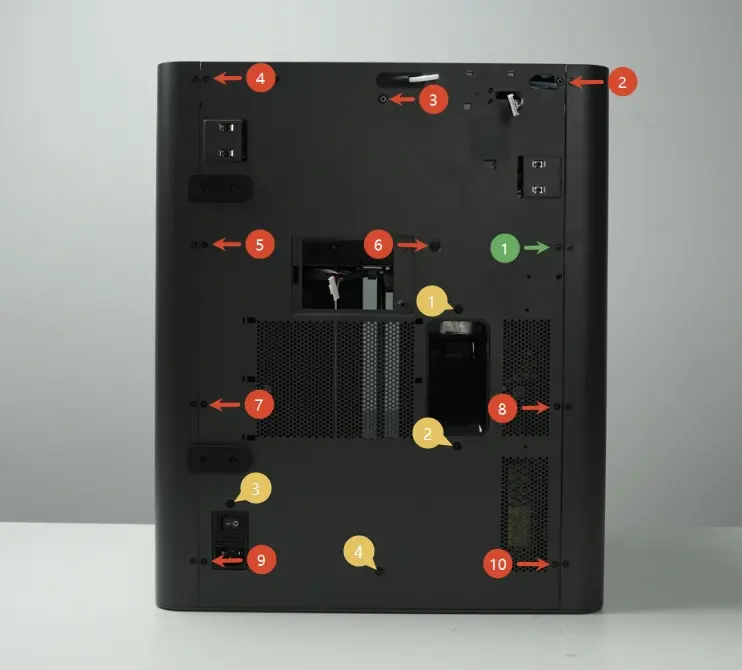

Se den tilsvarende Wiki for din printermodel for at fjerne bagpanelet:

• P2S
• X2D

P2S	X2D

Trin 4: Afkobl motorledningerne

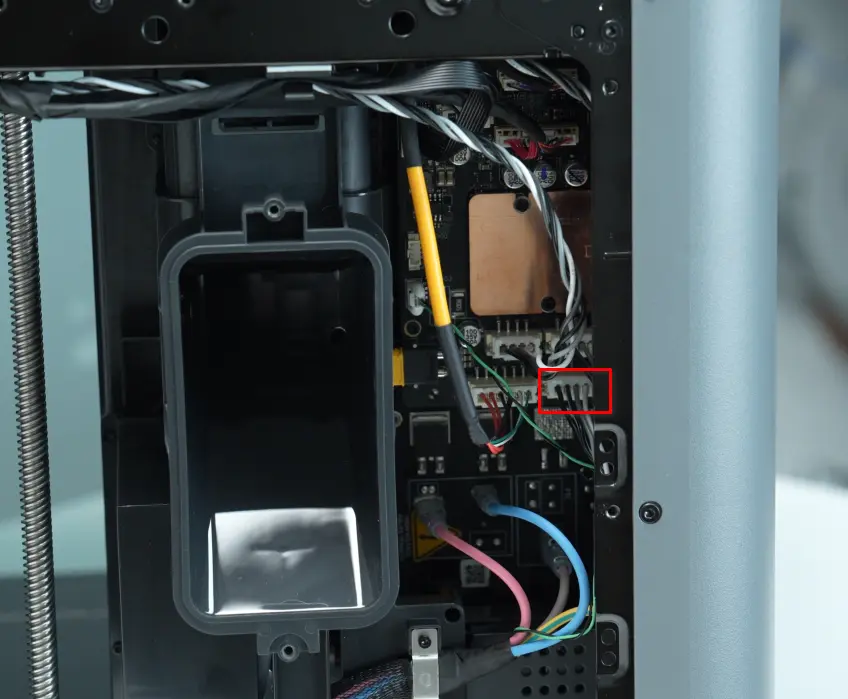

1. Find MC-kortet på højre side af maskinens bagside og afkobl Z-motorkablet nederst på MC-kortet;

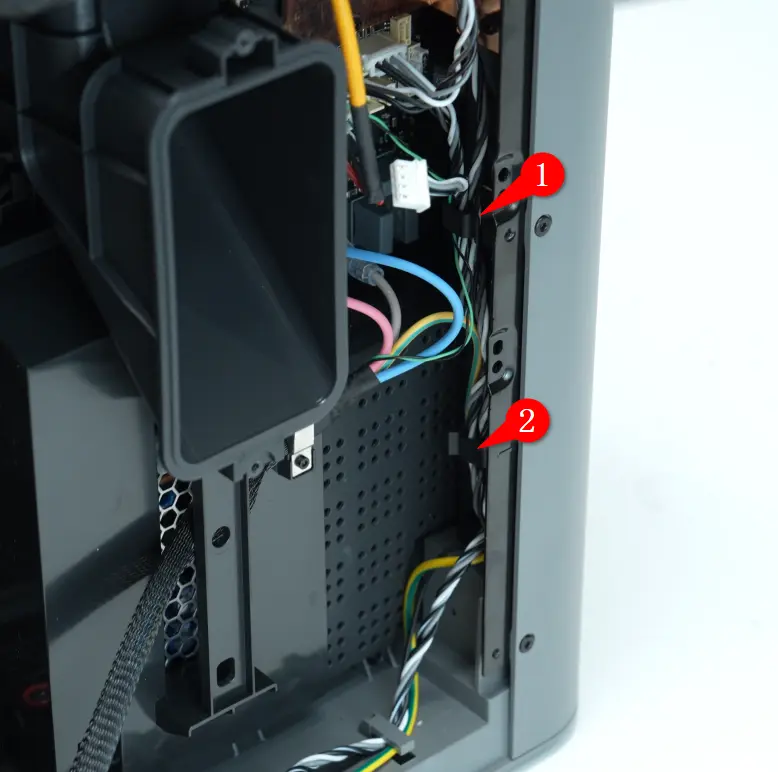

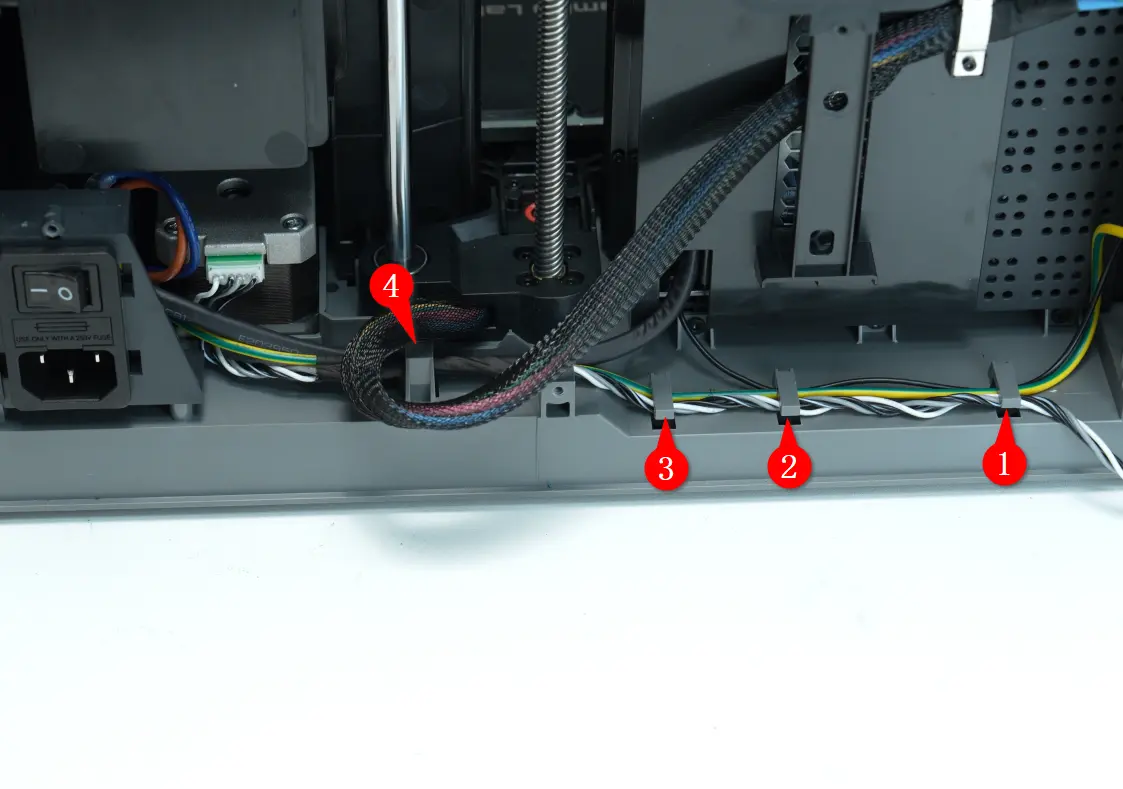

1. Fjern Z-motorkablerne fra kabelklipsene én ad gangen;

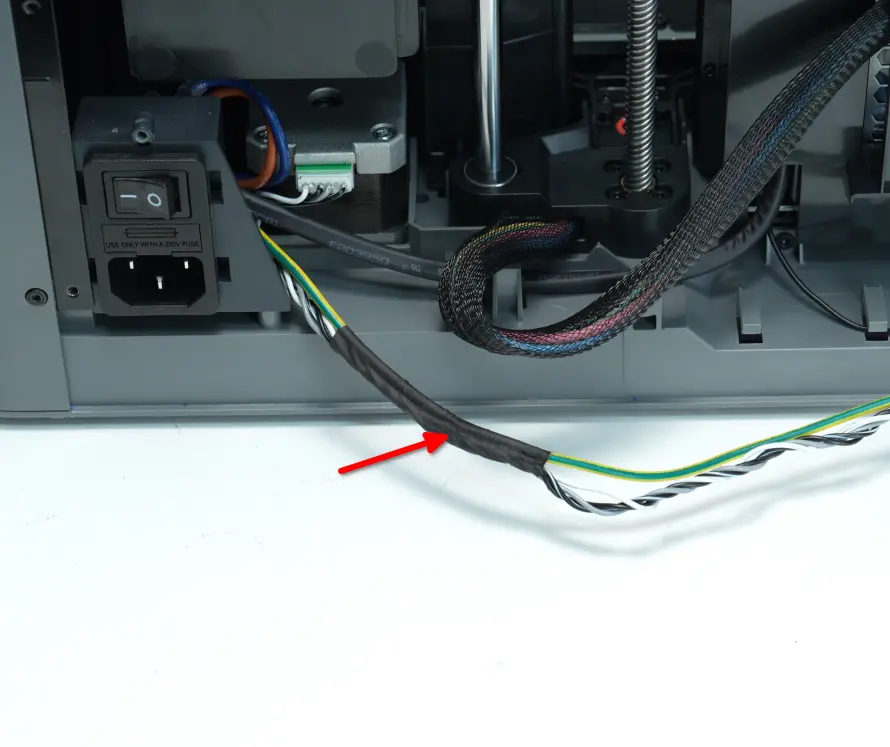

1. Fjern tapen og fjern Z-motorkablet.

Trin 5: Frigør spændfjederen og spænderpullen

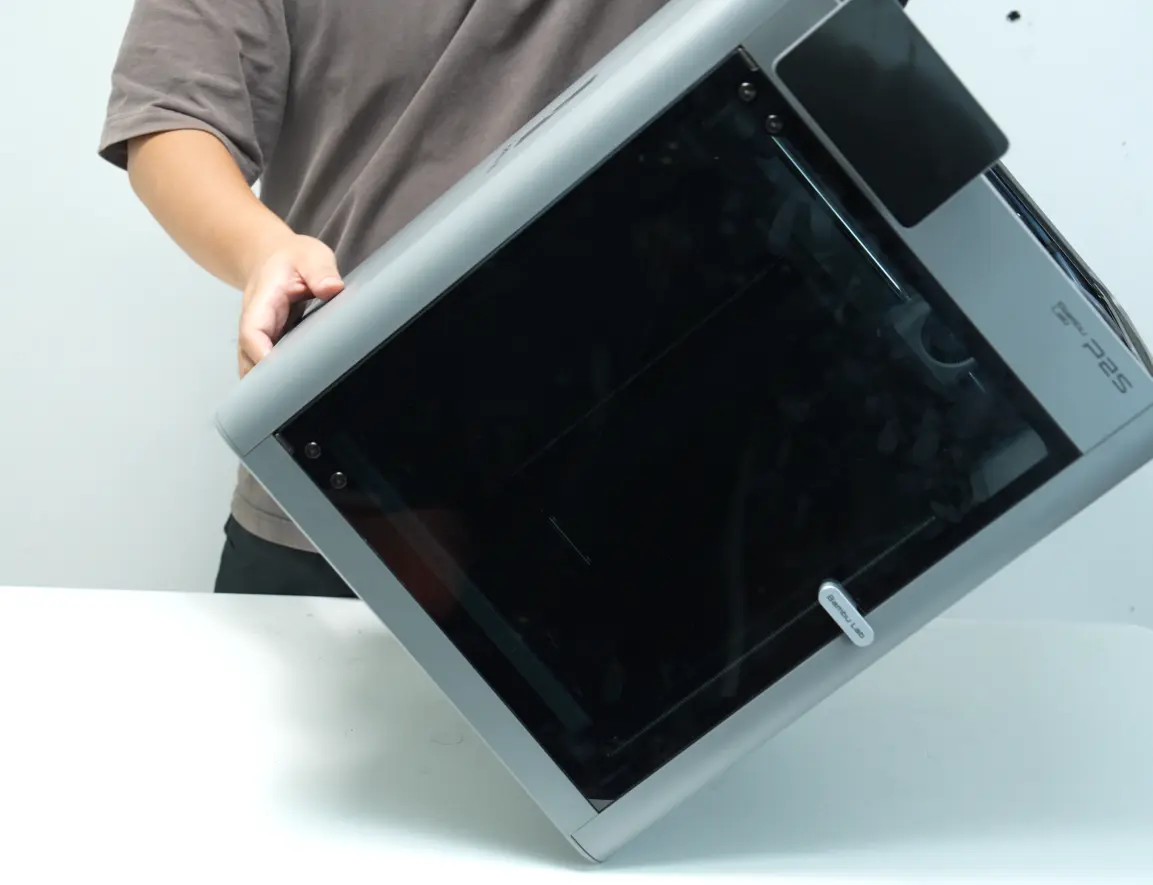

1. Fjern det øverste glasdæksel og læg printeren på siden;

Skal du vende printeren på hovedet, skal du sørge for at fjerne displayet, inden du gør det, for at undgå skader! Se her for information om, hvordan du fjerner displayet: Udskiftning af skærmen

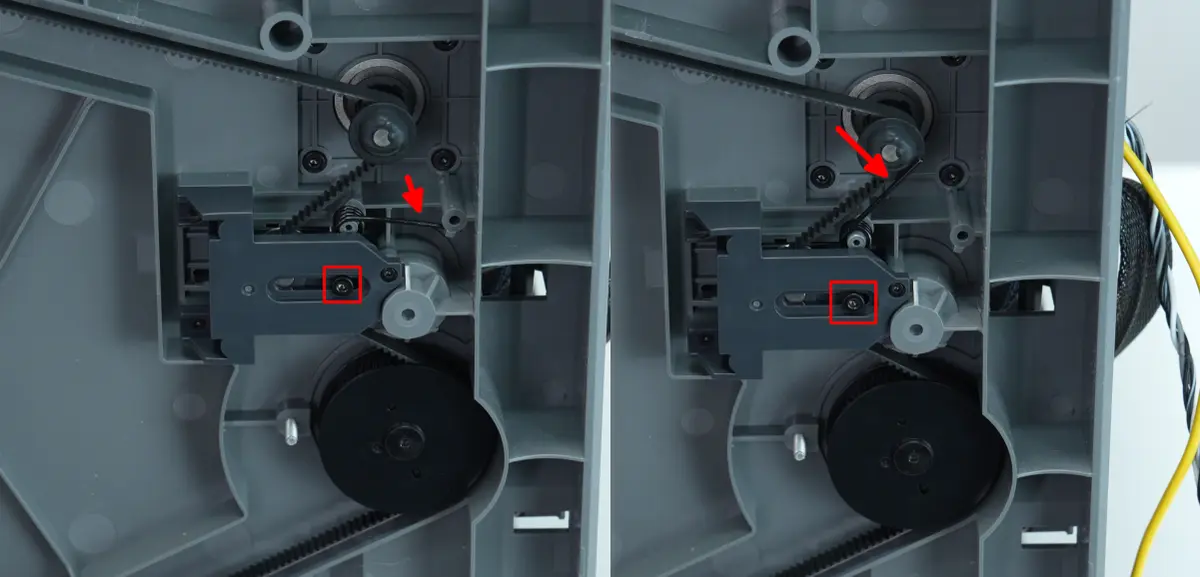

1. Frigør fjederen og løsn den sorte skrue med en H2.0 unbrakonøgle.

Trin 6: Fjern Z-motoren

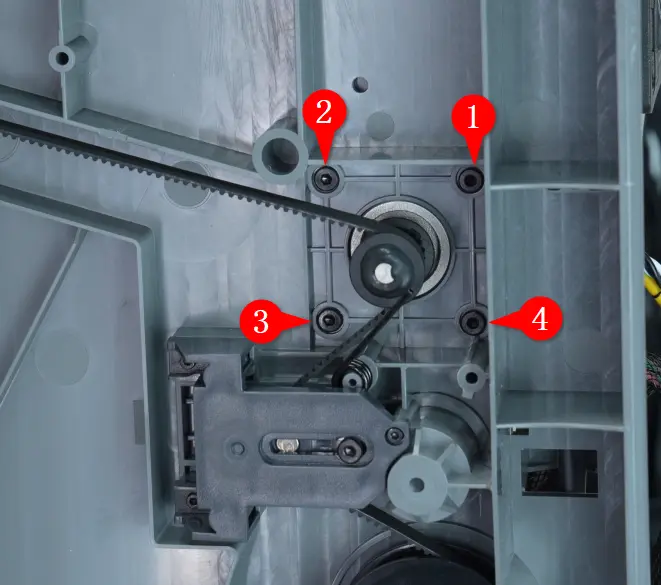

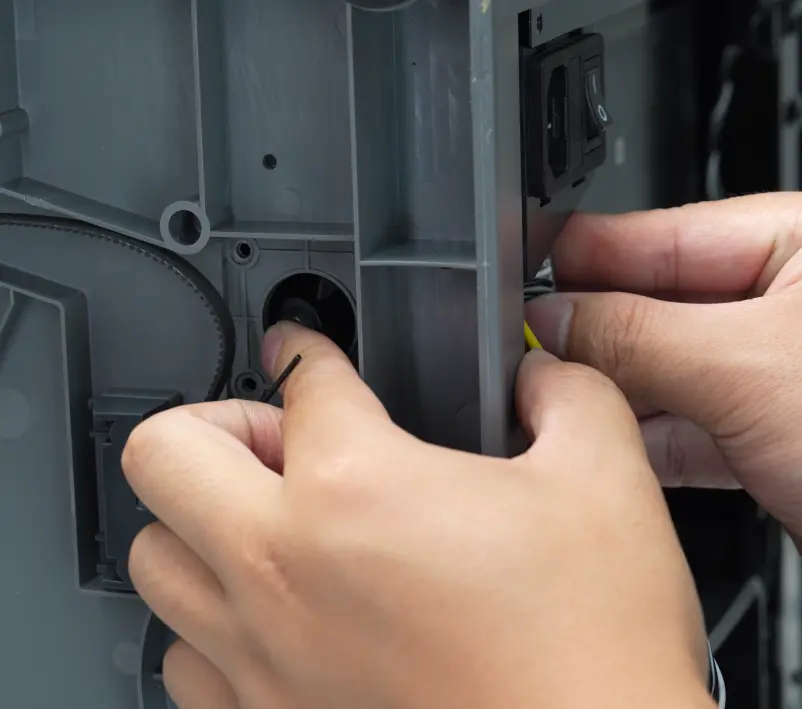

1. Brug en H2.0 unbrakonøgle til at fjerne de fire skruer. Disse fire skruer har et højt låsemoment, så det anbefales at bruge et pålideligt værktøj for at undgå at ødelægge gevindene. Hold motoren med hånden, når du fjerner den sidste skrue, for at forhindre den i at falde ned.

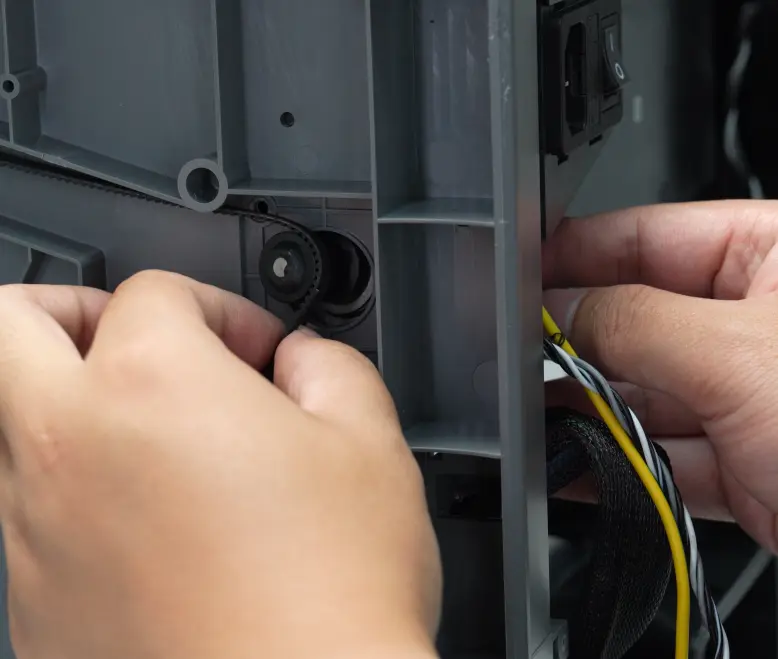

1. Fjern Z-motoren fra printeren i en vinkel.

Installation af Z-motoren

Trin 1: Installer Z-motoren

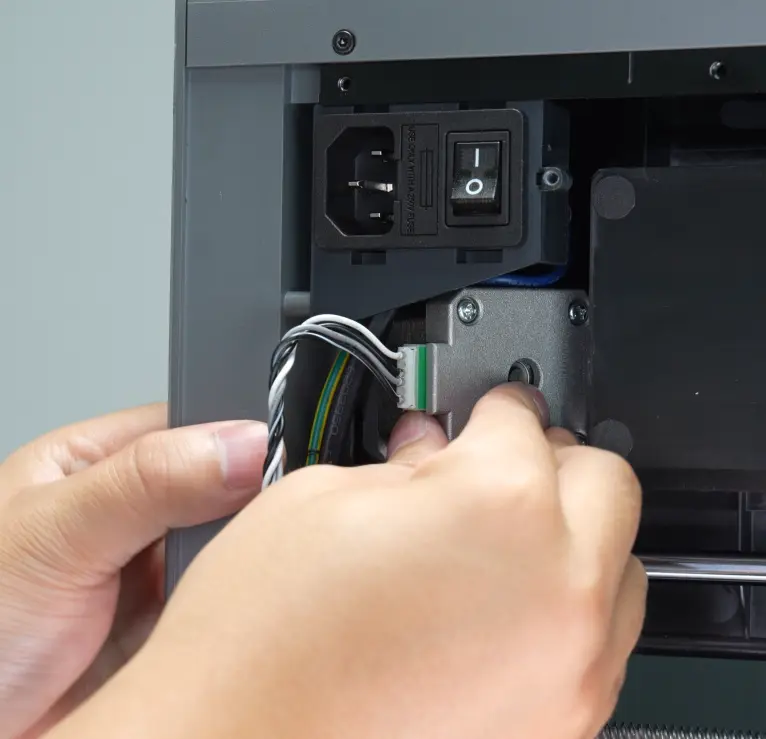

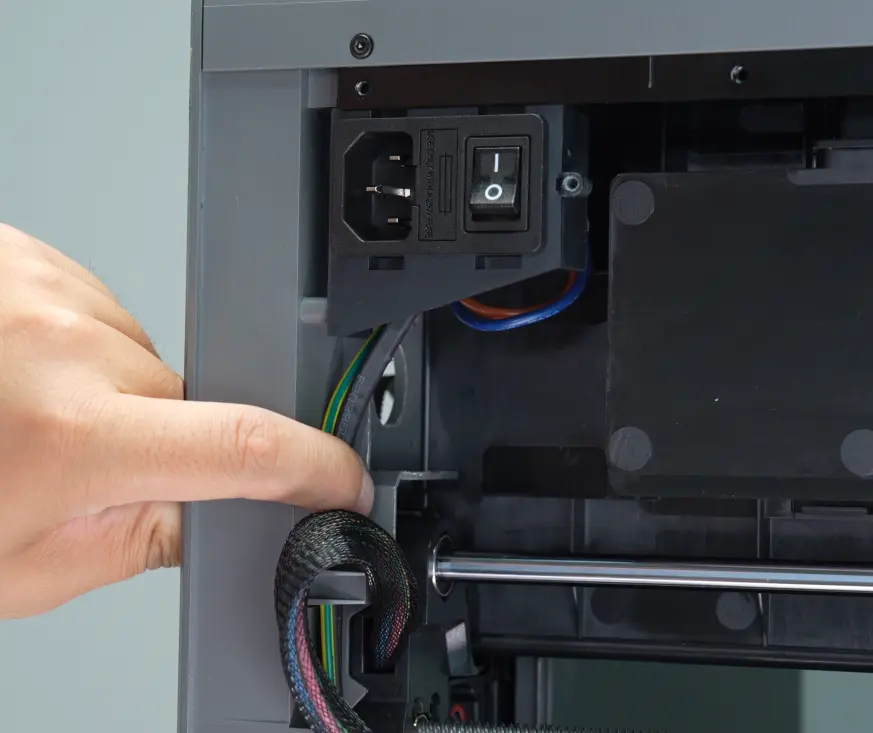

1. Installer Z-motoren i printeren i en vinkel (med motorkablet vendende udad, se figuren nedenfor for montering). Skub motoren let for at installere den, og sæt derefter Z-remmen på motorens drivpulle.

1. Stram de 4 skruer ved hjælp af diagonalt skruelåsemetoden.

Trin 2: Lås fjederen og spænderen

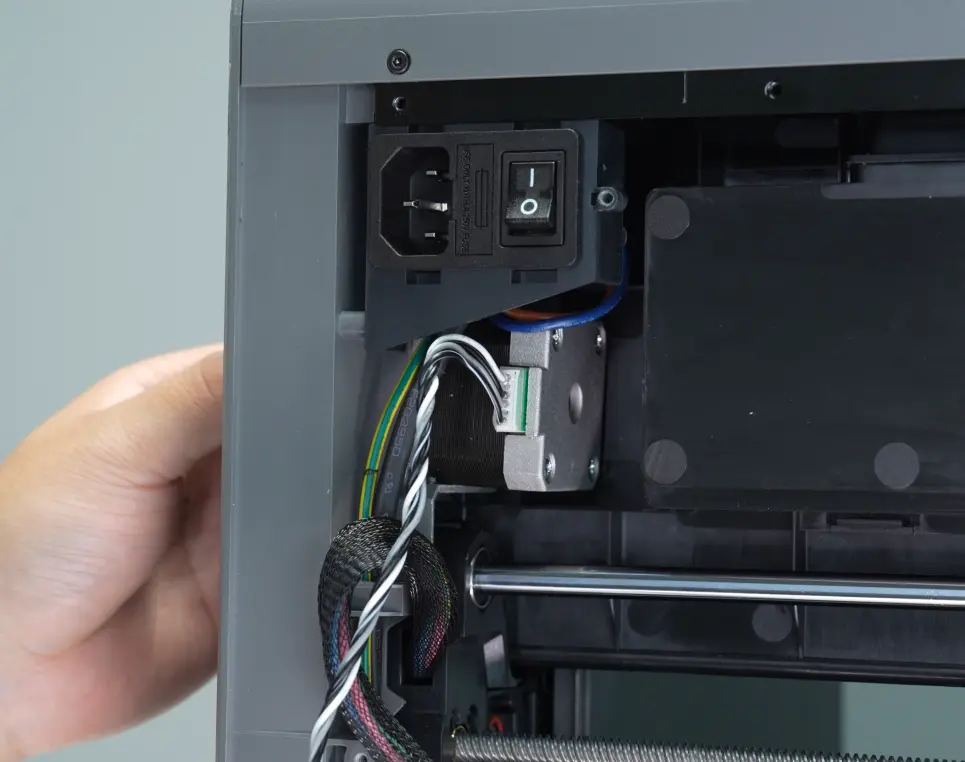

Klik fjederens lange arm på plads og skru spænderpullen i.

Trin 3: Fjern skydernes låseskruer og kontroller bevægelsen

1. Placer printeren fremad og fjern låseskruerne på de tre skydere;

1. Vip derefter printeren og flyt Z-akselremmen frem og tilbage for at bekræfte, at varmesengen kan bevæge sig op og ned.

Trin 4: Før motorkablerne igennem

Sæt tapen på kablerne igen, og før derefter motorkablerne gennem snap-in-slots på basen og frem til kabelafhjælpningerne på siden, ligesom de sad inden fjernelsen.

Trin 5: Installer bagpanelet

Se den tilsvarende Wiki for din printermodel for at installere bagpanelet:

• P2S
• X2D

P2S	X2D

Verifikation

Tilslut strømkablet og start printeren. Brug displayet til at styre varmesengen og kontroller, om den kan stige og falde normalt. Fungerer den normalt, er Z-motoren udskiftet korrekt.

Fungerer varmesengen ikke korrekt, skal du følge instruktionerne for at fejlfinde monteringsproblemerne. Når problemet er løst, køres enhedens selvtest igen. Fortsætter problemet, kan du kontakte Bambu Labs supportteam for yderligere hjælp.
