Udskiftning af AP-kortdæksel og venstre LED-lys på P2S/X2D

AP-kortkappe/venstre LED-lys

AP-kortkappe:
Et plastikdæksel monteret på venstre side af printeren for at beskytte AP-kortet og dets tilsluttede kabler.
Tilbehørspakken indeholder:

1. AP-kortkappe* 1

2. LED-lampedæksel* 1

3. BT2x8-skrue* 2

   Venstre LED-lys:
   En LED-lysstribe monteret på AP-kortkappen for at belyse printerens kammer.
   Tilbehørspakken indeholder:

4. Venstre LED-lys* 1


Når du skal bruge denne guide

1. AP-kortkappen er beskadiget
2. Det venstre LED-lys lyser ikke eller er beskadiget

Nødvendige værktøj og materialer

1. Ny AP-kortkappe/venstre LED-lys
2. H1.5 unbrakonøgle
3. Pincet

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen, før du udfører vedligeholdelse. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være særlig forsigtig med ikke at klemme, beskadige eller lægge tryk på eksponerede ledninger, stik eller kredsløbskort. Dysens temperatur kan være ekstremt høj, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, skal du åbne en ny sag på vores supportside for at få hjælp.

Fjernelse af AP-kortkappen

Trin 1: Fjern PTFE-rørbeslag

Se vejledningen til Udskiftning af PTFE-rørbeslagget for at fjerne det.

Trin 2: Lås AP-kortkappen op

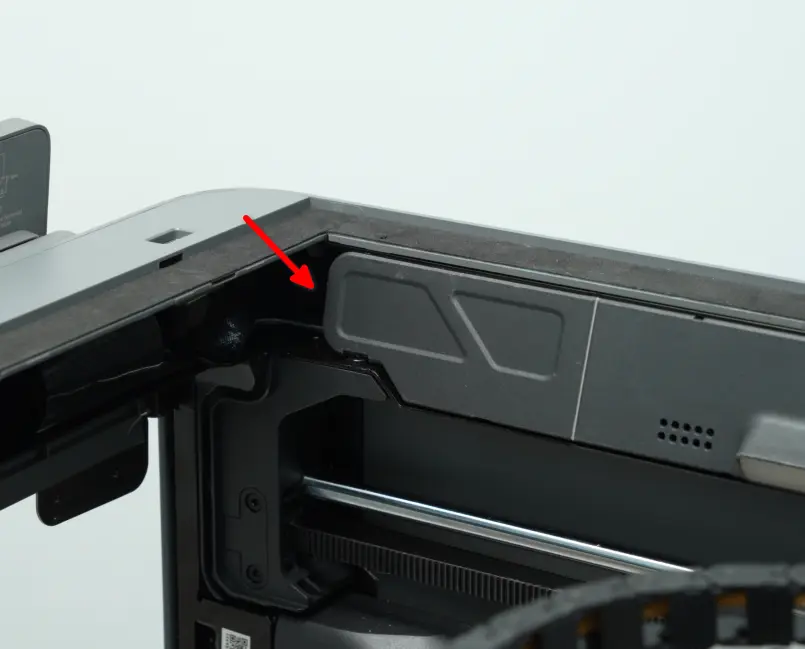

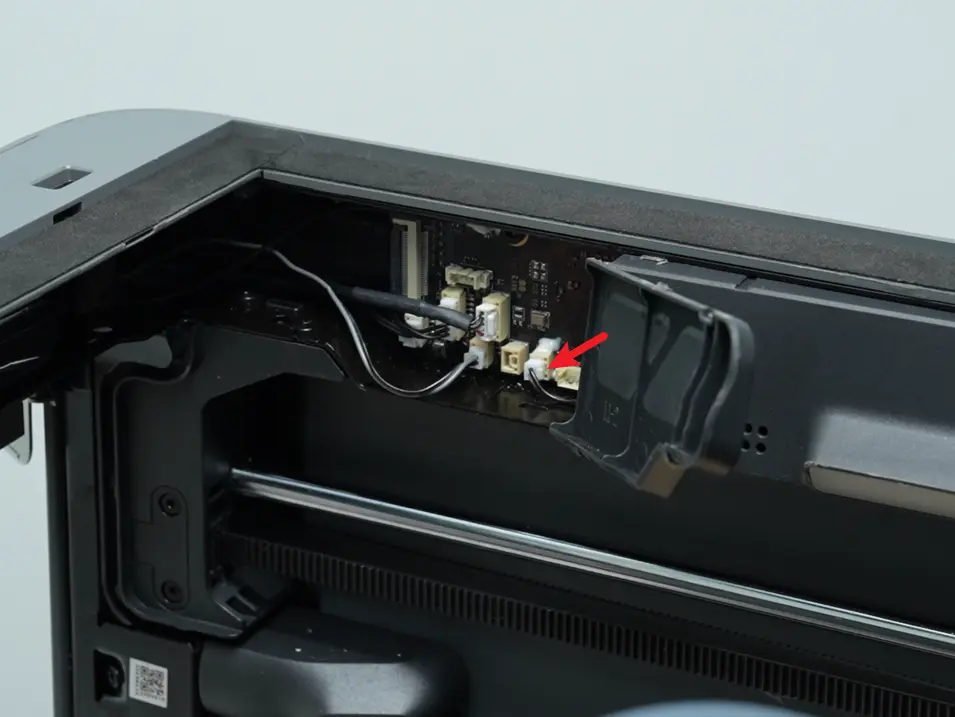

Åben serviceenden af AP-kortkappen og frakobl det venstre LED-lys-kabel fra AP-kortet.

Brug en H1.5 unbrakonøgle til at fjerne de to AP-kortkappe-fasteringsskruer (BT2x8).

Trin 3: Fjern AP-kortkappen

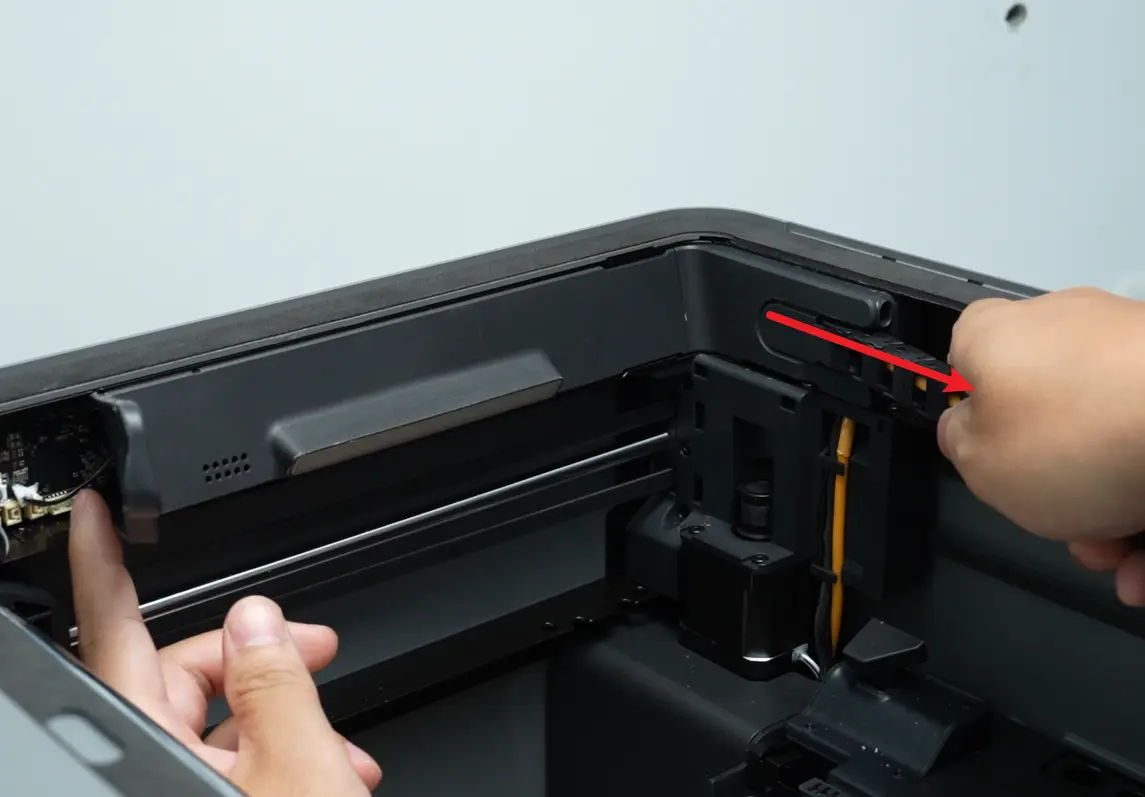

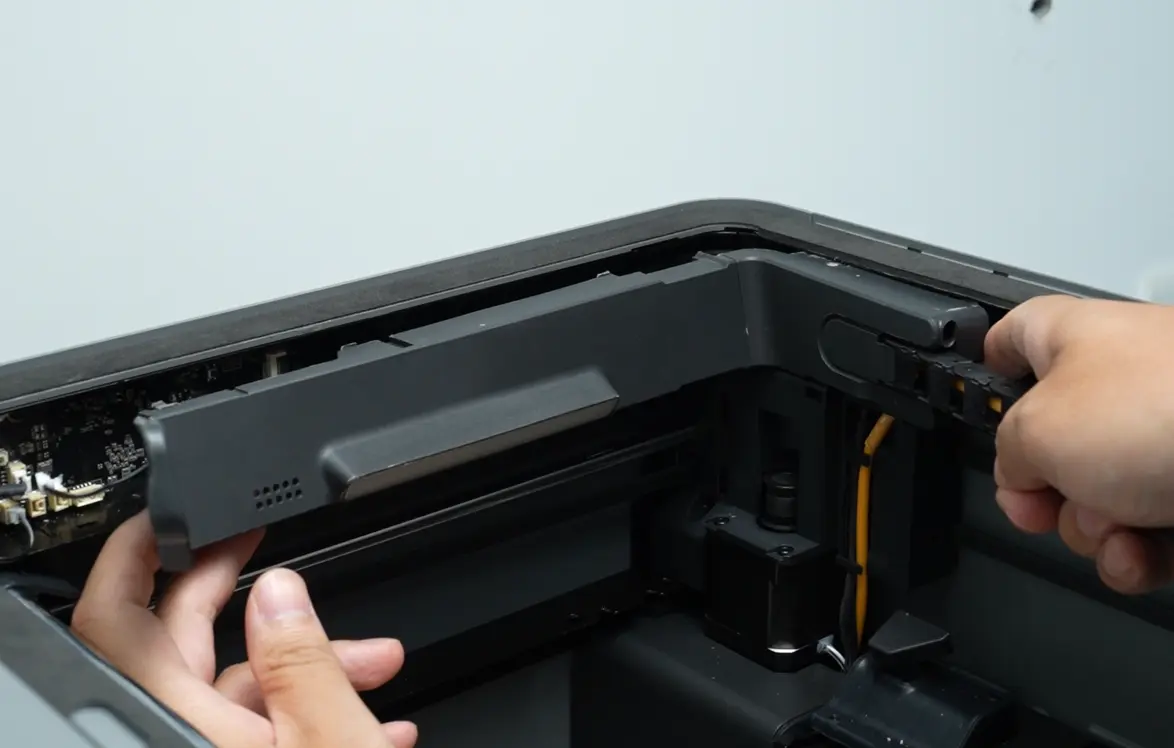

Hold AP-kortkappen tilsluttet kabelkæden og træk den til højre. Støt venstre side af AP-kortkappen med din venstre hånd, mens du trækker. Når du trækker kabelkæden ud til højre, skal du fortsat holde AP-kortkappen med din venstre hånd for at forhindre, at den falder.

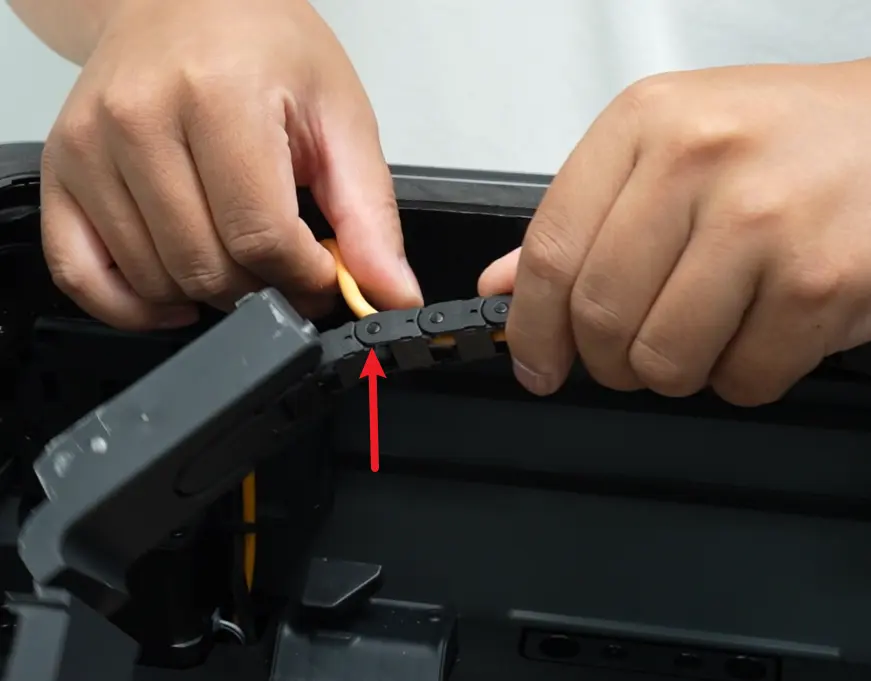

Startende fra AP-kortkappeenden skal du frakoble kabelkæden ved det andet led, læsne værktøjshovedkablet og derefter fjerne AP-kortkappen.

Trin 4: Fjern det venstre LED-lys

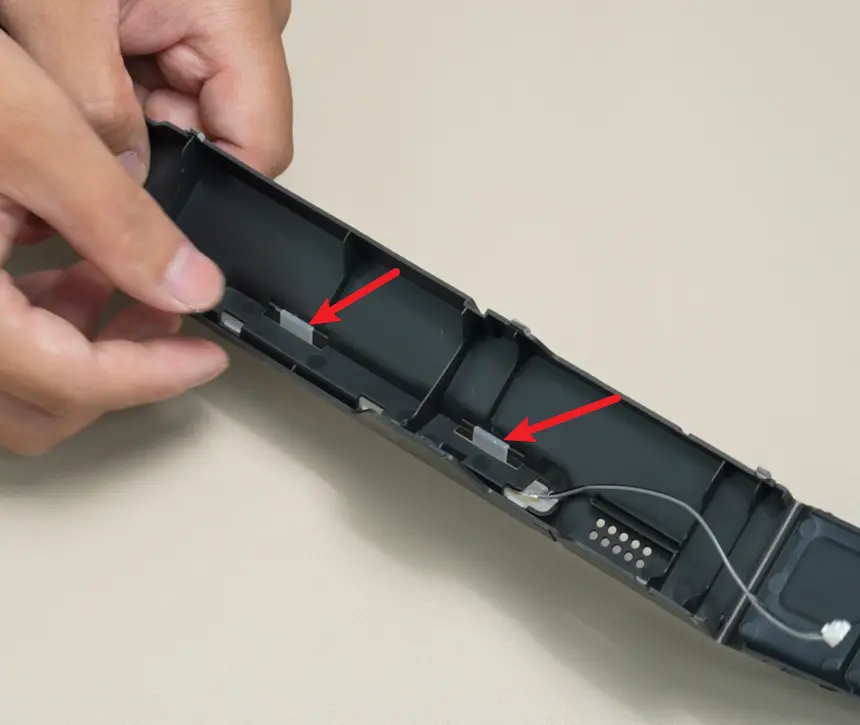

Brug hænderne til at løsne de to lås på LED-lysdækslet og fjern lysdækslet fra AP-kortkappen.

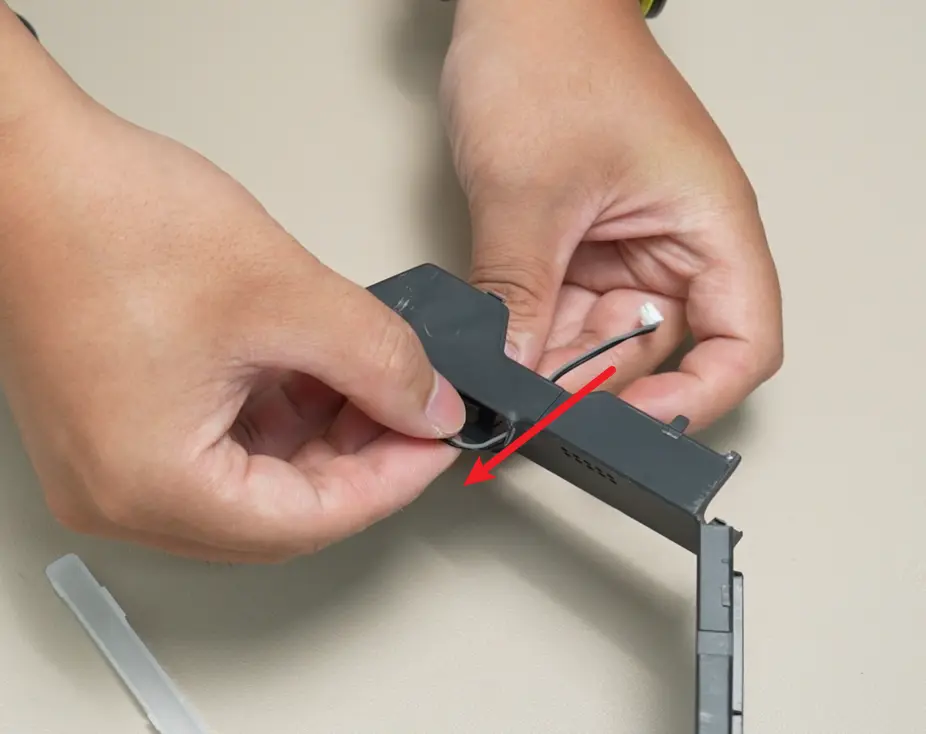

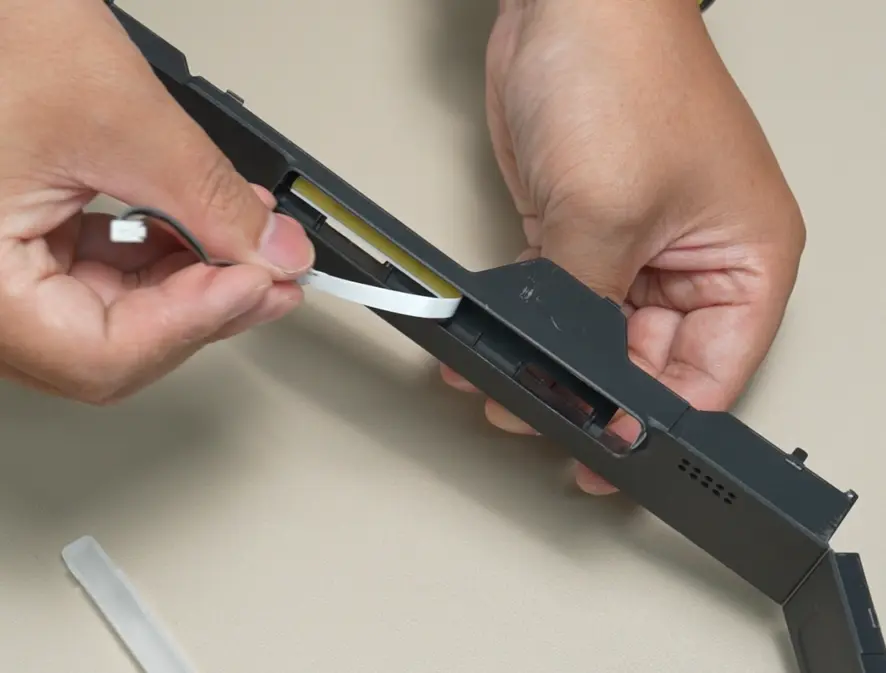

Læsn forbindelseskablerne og fjern det venstre LED-lys fra AP-kortkappen.

Montering af AP-kortkappen

Trin 1: Monter det venstre LED-lys

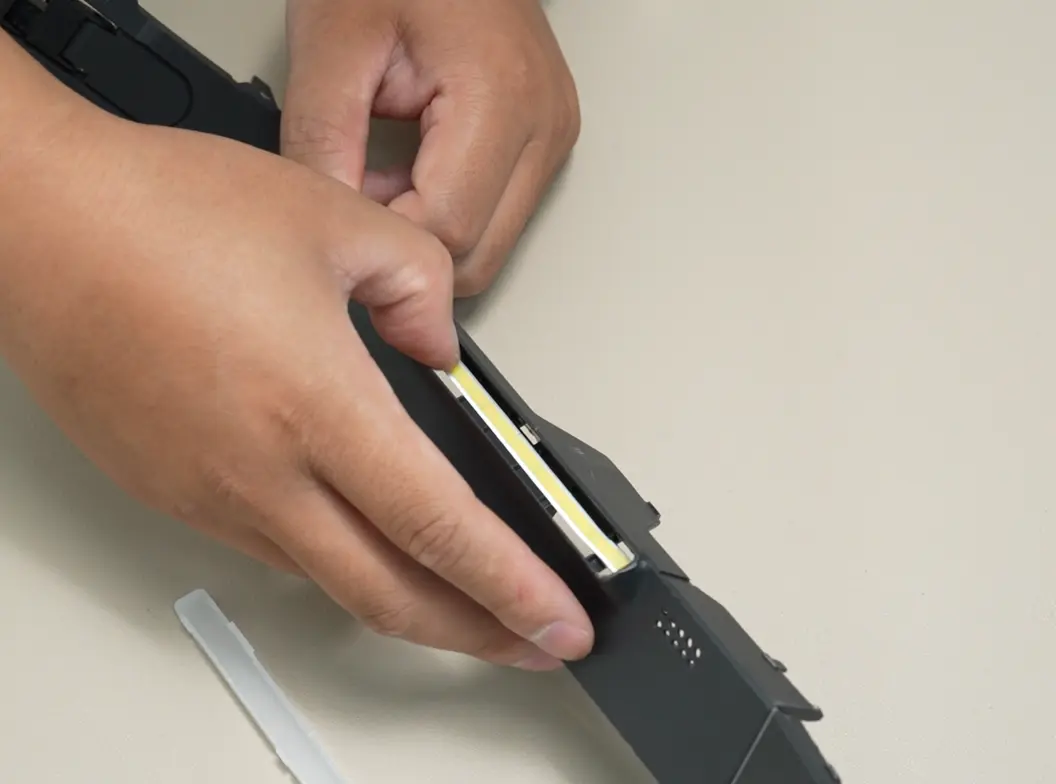

Fjern selvhæftningsbeskyttelsen fra det nye LED-lys. Placer halvdelen af lysstrimlen i rillen, før kablet gennem AP-kortkappen og tryk strimlen fast for at fuldøre monteringen.

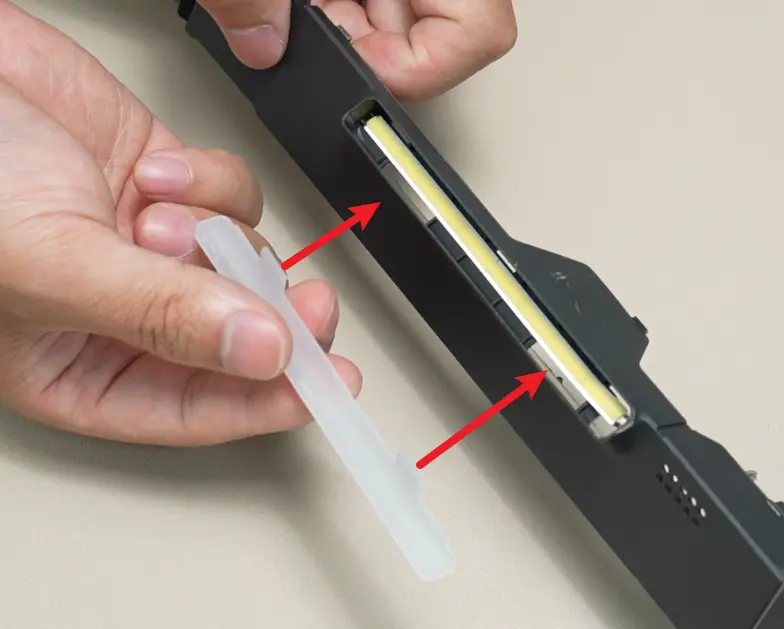

Monter LED-lysdækslet på AP-kortkappen og sikr, at låsene er fuldt fastlåst.

Trin 2: Monter AP-kortkappen

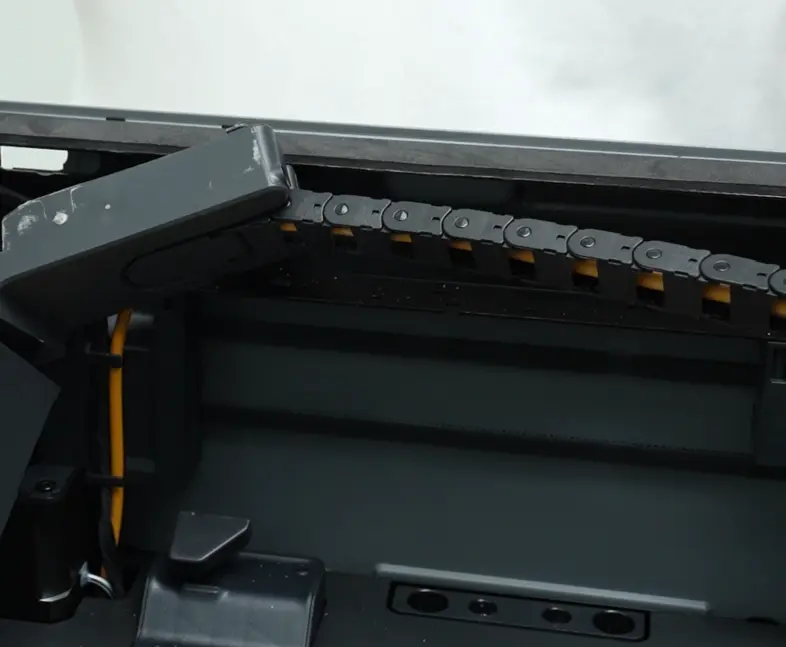

Monter værktøjshovedkablet i AP-kortkappen og tilslut kabelkæden.

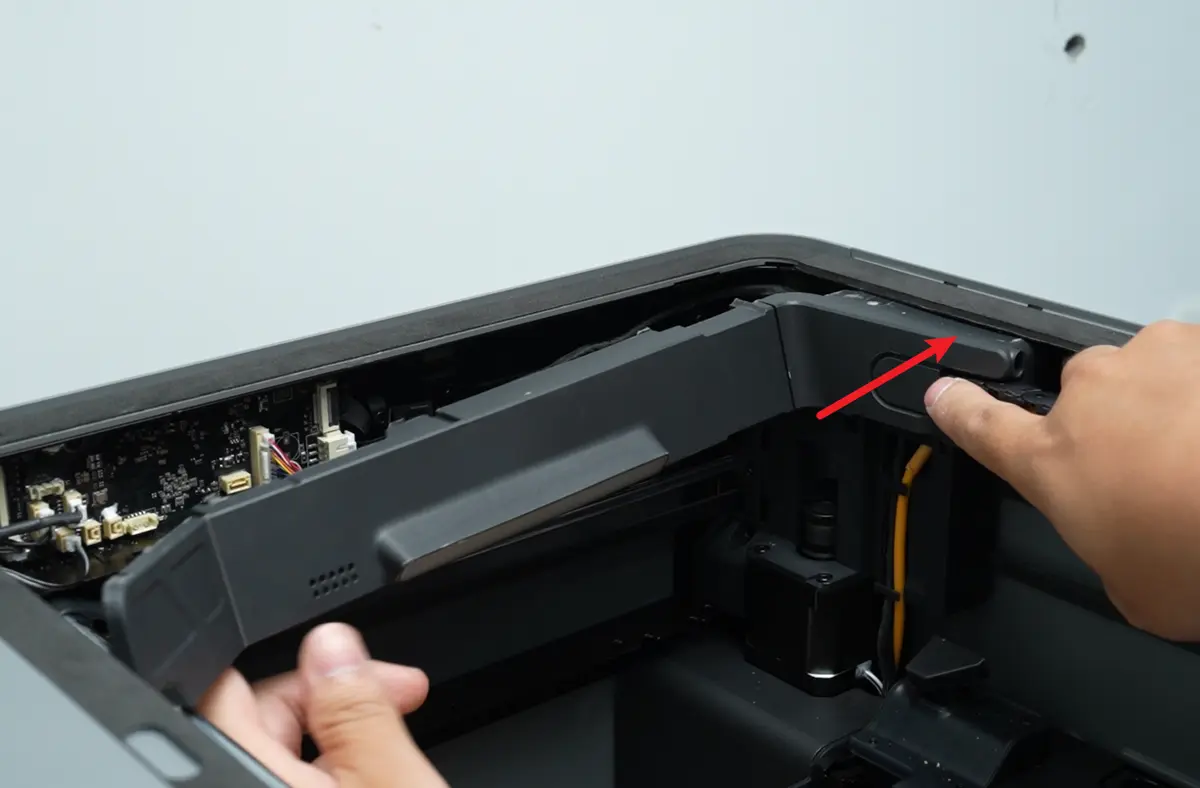

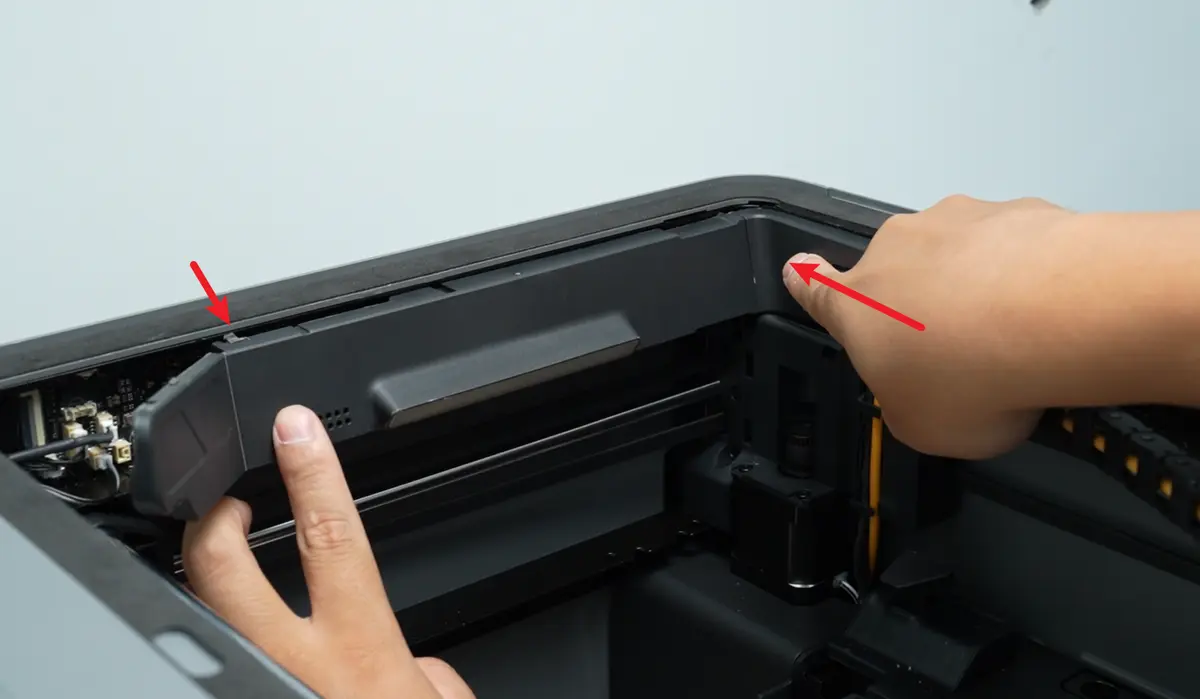

Skub bagsiden af AP-kortkappen langs monteringssporret, til den er på plads (brug en unbrakonøgle til at bekræfte, at skruehullerne er justeret). Mens du skubber AP-kortkappen, hold serviceenden med hånden og fastgør klipsen i rammen.

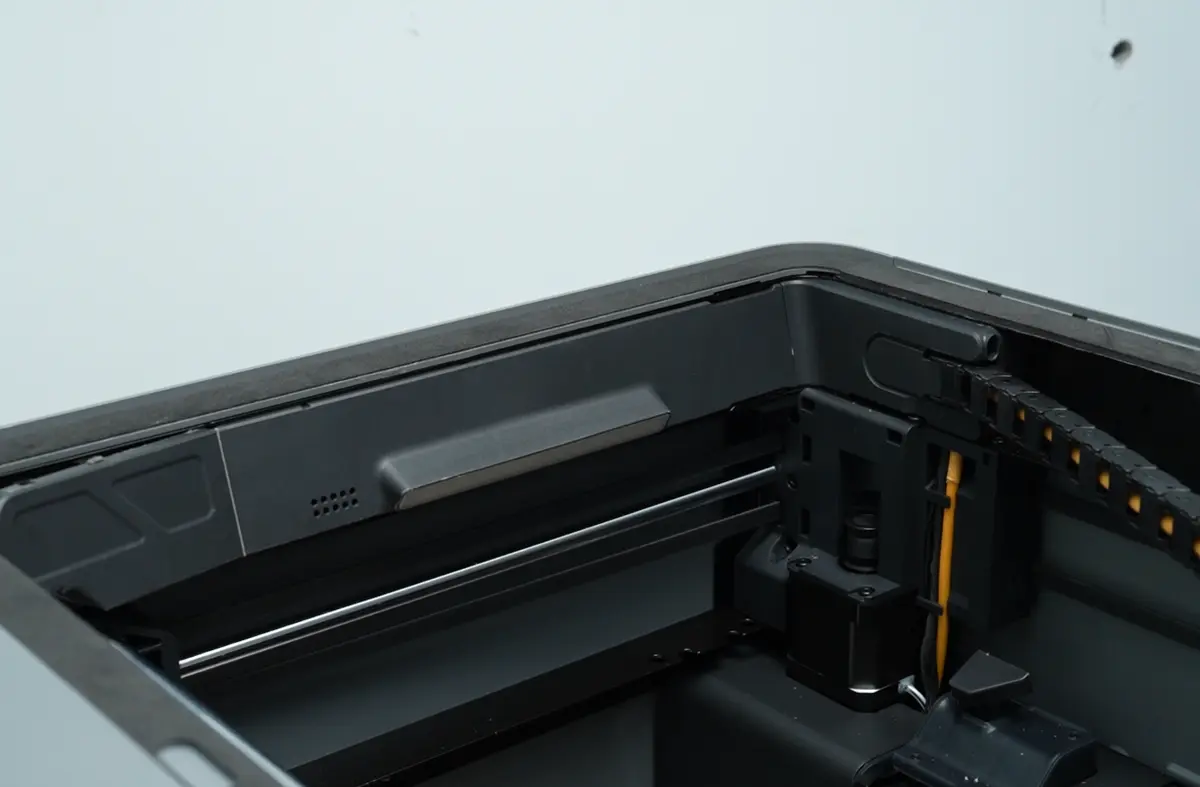

Tilslut det venstre LED-lys-kabel til AP-kortet og luk inspektionsterminalen.

Brug en H1.5 unbrakonøgle til at stramme de to BT2x8-skruer og fastgør AP-kortkappen.

Trin 3: Monter PTFE-rørbeslagget

Se vejledningen til Udskiftning af PTFE-rørbeslagget og genmonter det.

Verificering af funktionalitet

Tilslut strømkablet, tænd printeren og til- og frakobl LED-lyset fra skærmen for at bekræfte, at det fungerer korrekt.

Oplever du problemer, skal du genlæse trinene og sikre, at det venstre LED-lys-kabel er korrekt tilsluttet, og derefter teste igen. Vedvarer problemet, skal du kontakte Bambu Labs tekniske supportteam for yderligere hjælp.
