Udskiftning af Z-bæltets tandhjul på P2S/X2D

Z-bæltets tandhjul

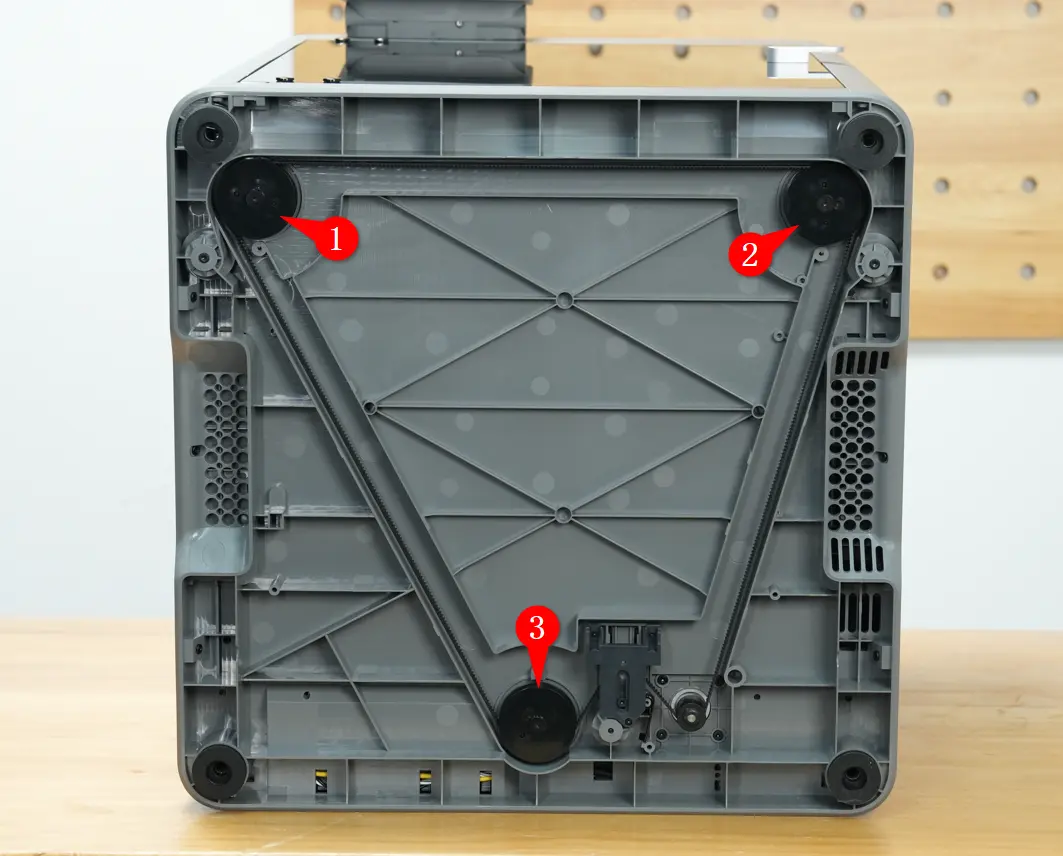

Z-bæltets tandhjul er et tandet hjul, der griber ind i tænderne på tandremmen og muliggør synkroniseret bevægelse, så alle tre Z-akslers spindelskruer bevæger sig i takt. Der sidder tre Z-tandhjul i bunden af maskinen, og du kan udskifte dem enkeltvis efter behov.

Hvornår skal du bruge denne guide

1. Beskadiget Z-bæltetandhjul

Nødvendigt værktøj og materialer

1. Nyt Z-bæltetandhjul
2. H2.0 unbrakonøgle

Da X2D og P2S deler en tilsvarende Z-akselstruktur, gælder denne WIKI for begge modeller. Bemærk, at fastskruen til X2D's Z-akselspænder er fjernet. Når du udskifter tandhjulet på X2D, kan trin, der kræver løsning eller stramning af spænderskruen, ignoreres.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste eksponerede ledninger, stik eller kredsløbskort. Dysen kan desuden være meget varm, så rør den aldrig med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Afmontering af Z-bæltets tandhjul

Trin 1: Lås varmessengen fast

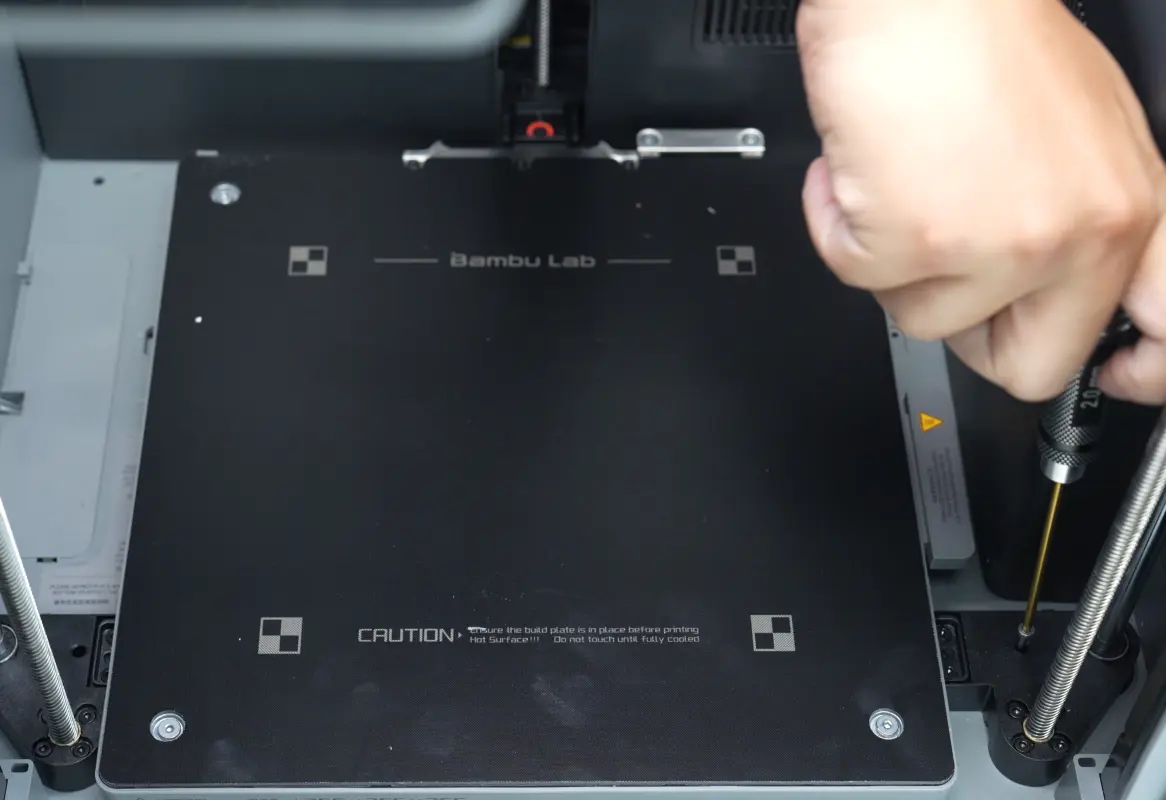

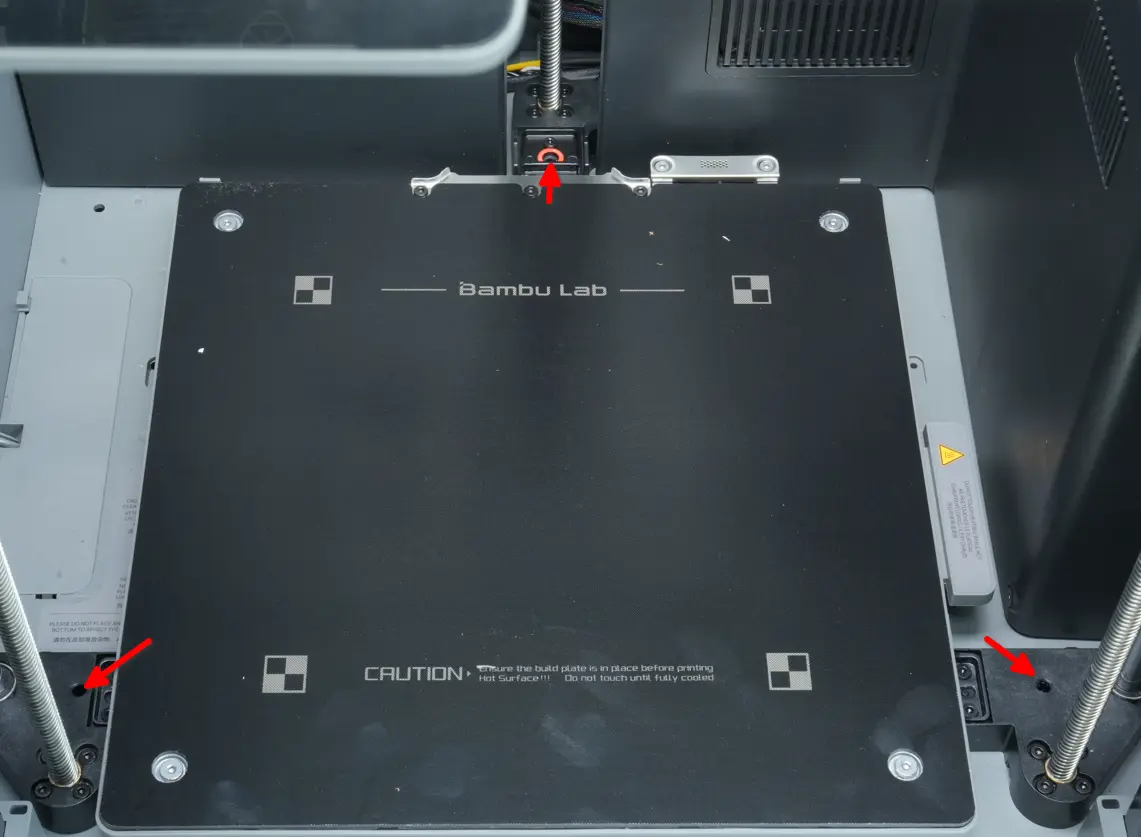

Sænk varmessengen til den laveste position via displayet. Brug derefter en H2.0 unbrakonøgle til at skrue de tre skruer (der oprindeligt blev brugt til at sikre varmessengen under transport) i de tre Z-slidere og fastgør dermed sliderne til bunden. Sluk til sidst for printeren og afbryd strømmen.

At låse varmessengen fast er et vigtigt forberedelsestrin. Det sikrer de indbyrdes positioner på de tre Z-akslers spindelskruer og forhindrer utilsigtet rotation eller forskydning som følge af ydre kraft eller sengens egen vægt, når bæltet løsnes. Det opretholder sengens referenceplan, forhindrer for stor hældning og sikrer, at platformen forbliver i vater.

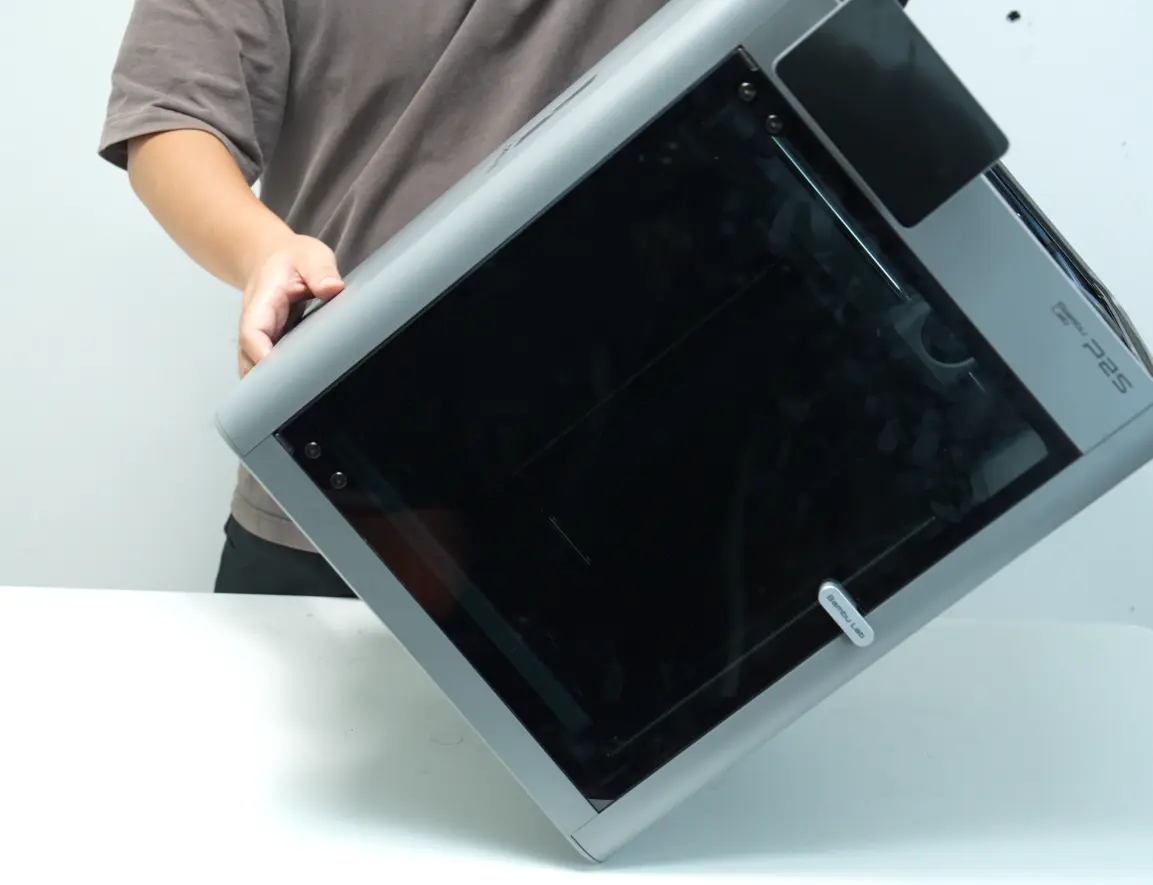

Trin 2: Fjern glaslåget og læg printeren på siden

Fjern glaslåget, inden du vipper printeren, for at undgå beskadigelse.

Skal du placere printeren med bunden i vejret, skal du sørge for at fjerne displayet først for at undgå beskadigelse. Du kan se vejledningen til udskiftning af skærm for instruktioner om, hvordan det fjernes.

Trin 3: Fjern Z-tandhjulet

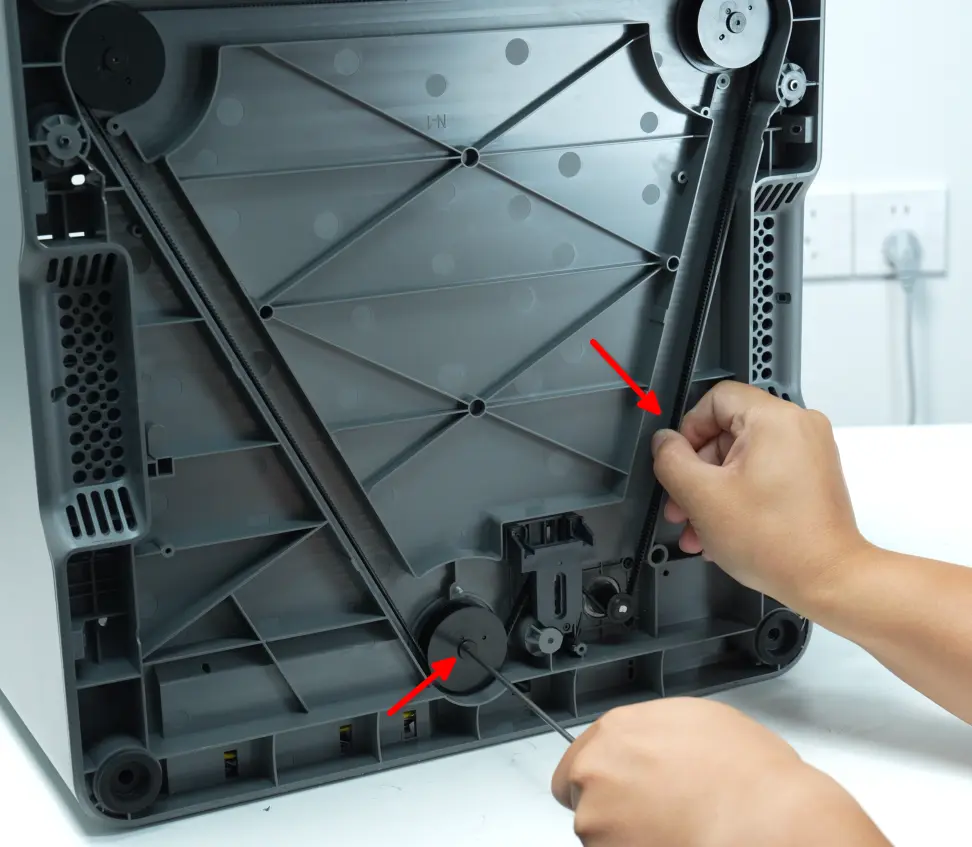

Da Z-tandhjulets skruer sidder ganske stramt, skal du holde bæltet på plads med hånden, mens du løsner skruerne, så tandhjulet og skruerne ikke roterer samtidig.

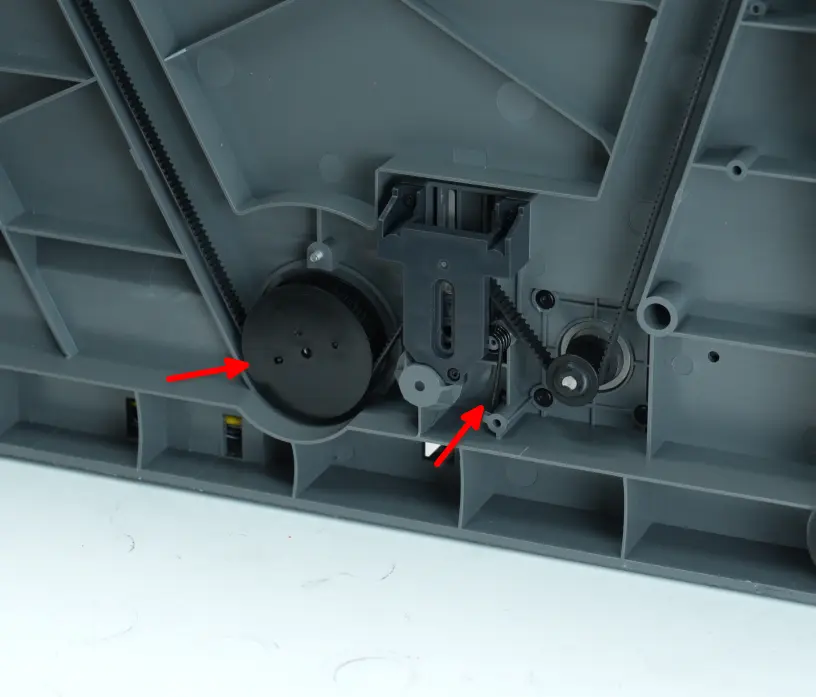

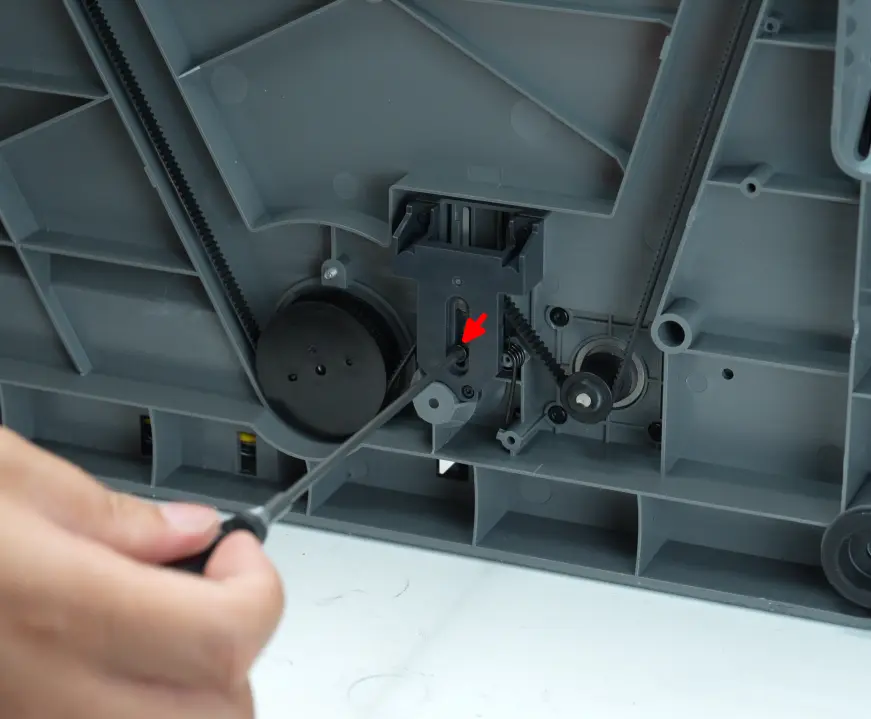

Fjern Z-tandhjulets dæksel. Brug derefter en 2,0 mm unbrakonøgle til at løsne spændeskruen og frigøre spændefjeren.

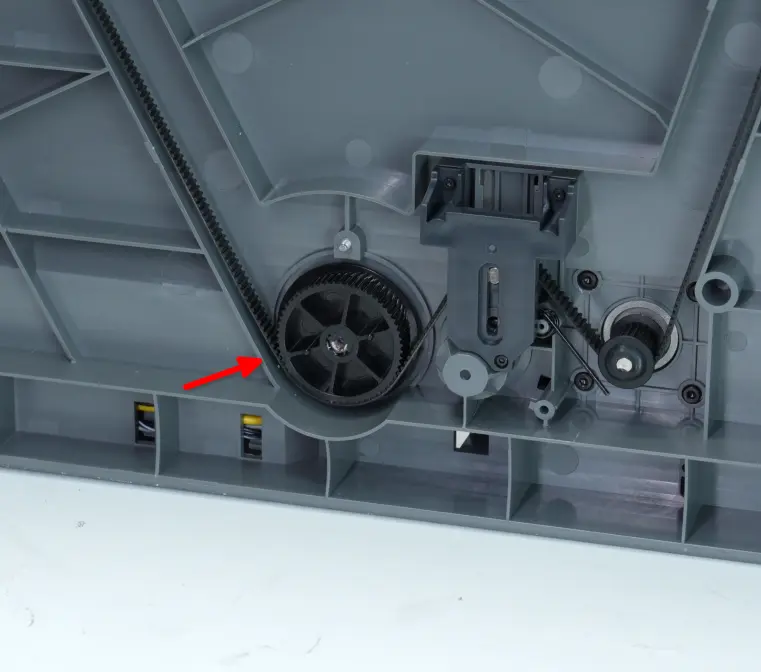

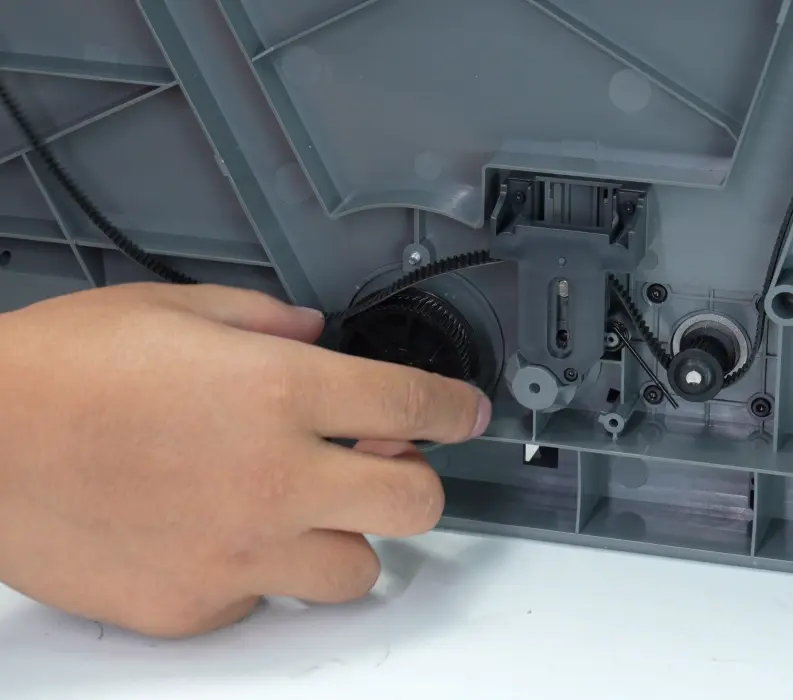

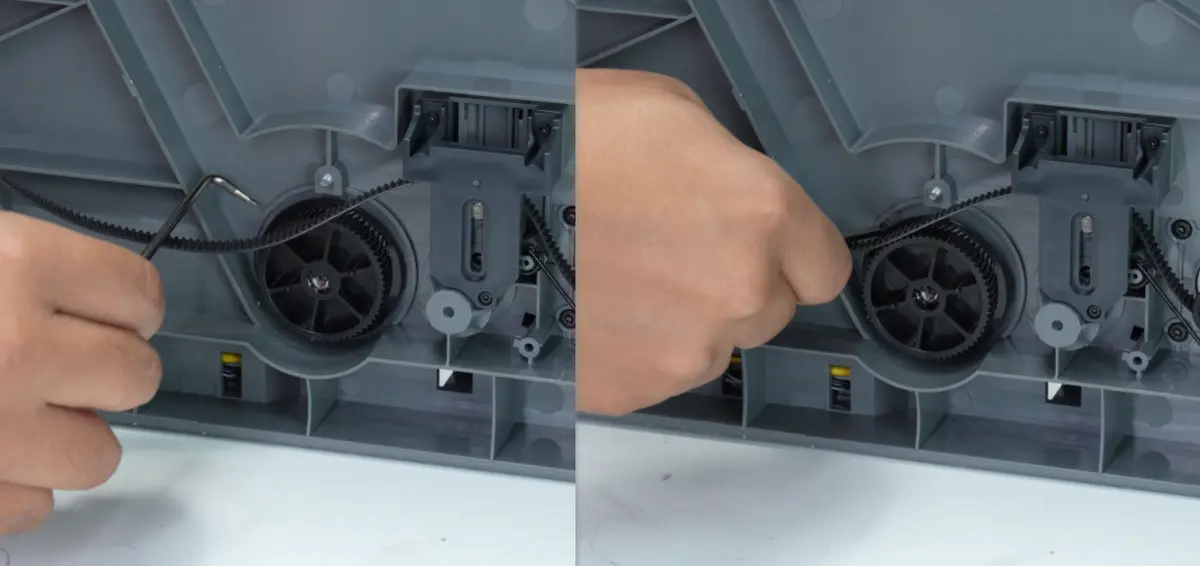

Løft bæltet af Z-tandhjulet, og stik derefter en unbrakonøgle ind under tandhjulet og løft Z-tandhjulet ud.

Montering af Z-tandhjulet

Trin 1: Monter Z-tandhjulet

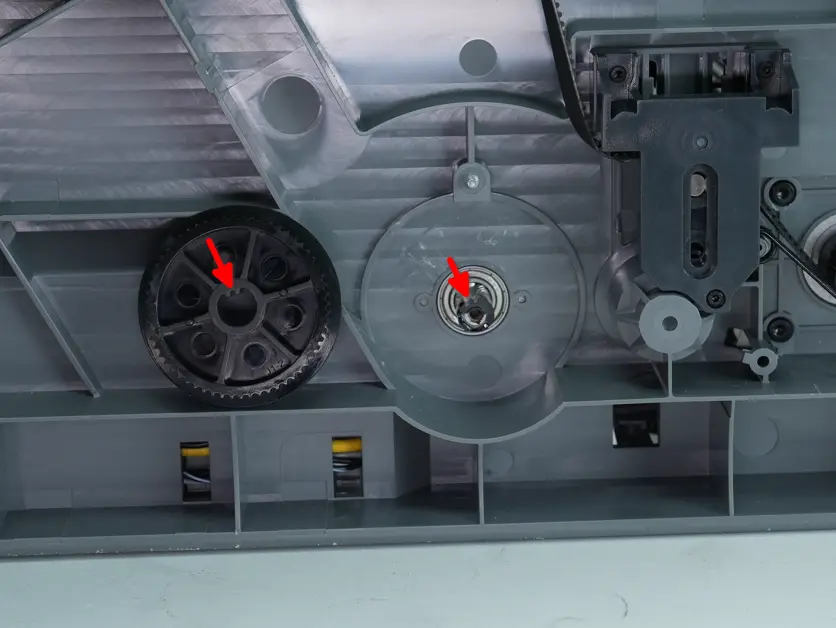

Flugt det nye Z-tandhjuls not med bunden af spindelskruen, monter Z-tandhjulet på plads, og sæt derefter Z-bæltet tilbage på tandhjulet.

Sæt spændefjeren tilbage på plads, og monter derefter tandhjulets dæksel.

Hold Z-bæltet på plads og stram en skrue med en 2,0 mm unbrakonøgle.

Trin 2: Frigør Z-akselens slidere

Stil printeren opret, og brug derefter en 2,0 mm unbrakonøgle til at fjerne de tre skruer, der låser Z-akselens slidere.

Trin 3: Spænd Z-akselens bælte og stram skruen

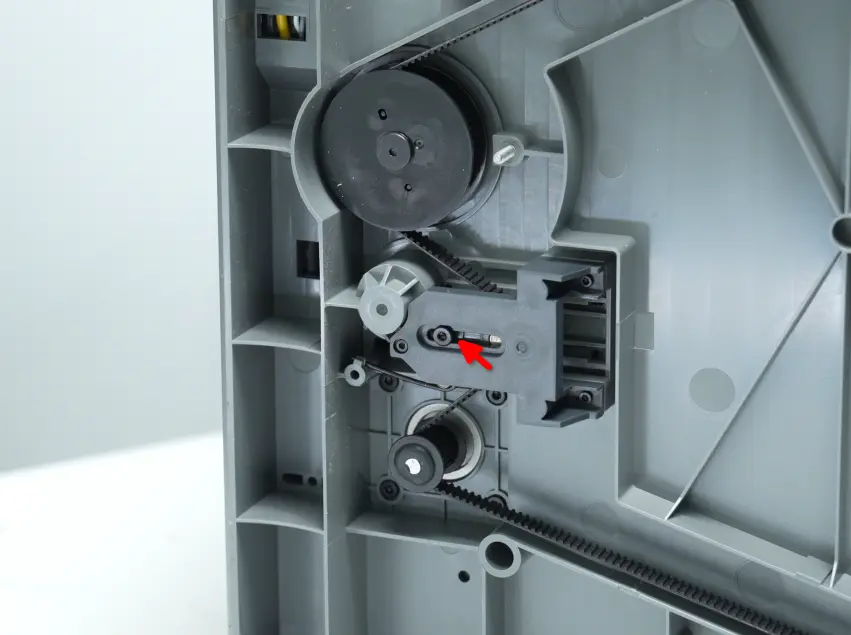

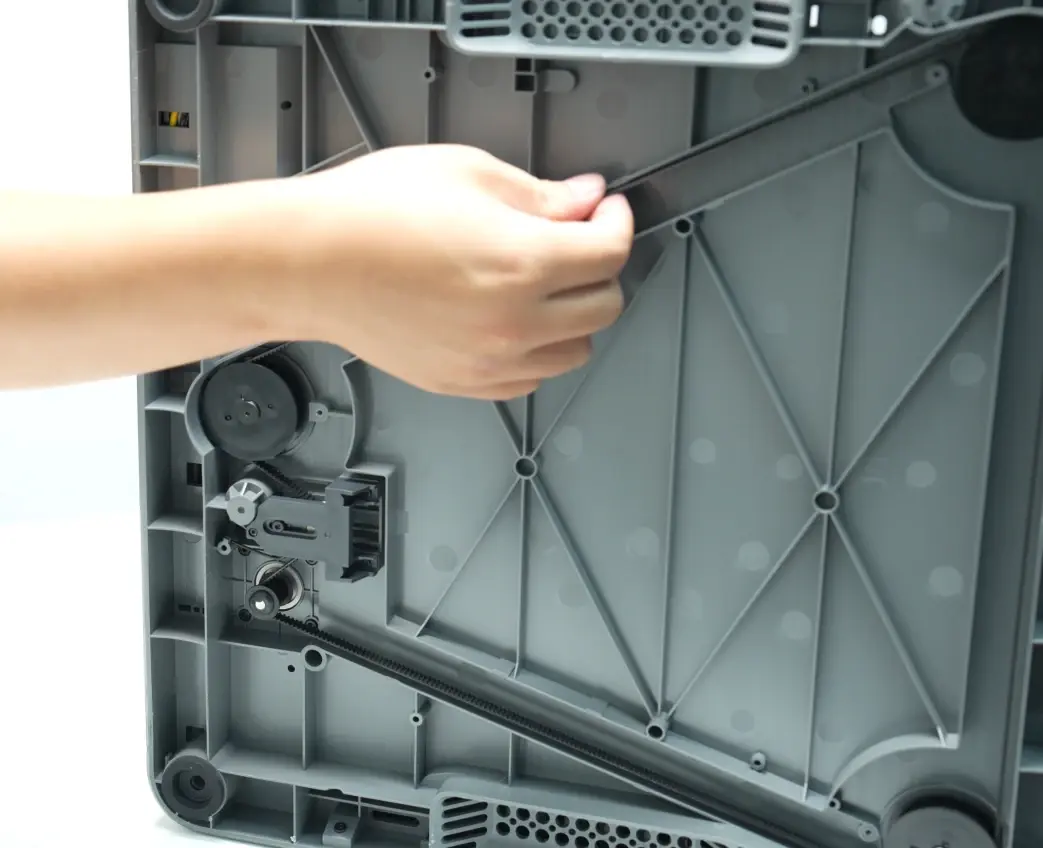

Læg printeren på siden igen, bevæg Z-akselens bælte frem og tilbage for at sikre fri bevægelse, og stram derefter den sorte skrue.

Verificering af udskiftningen

Tilslut strømkablet og tænd printeren. Kør maskinens kalibreringsprocedure. Vises der ingen fejl, er udskiftningen gennemført.

Opstår der problemer, bedes du gennemgå trinene og kontrollere alle forbindelser, inden du prøver igen. Fortsætter problemet, bedes du kontakte Bambu Labs kundeserviceteam for yderligere hjælp.
