Udskiftning af filamentskærerarmen på P2S

Filamentskærer og filamentskærerarm

Filamentskærerarmen er en arm eller et håndtag på toolhead'et med et monteret blad, der bruges til at skære det indlæste filament lige over hotend'en for at trække det gamle filament ud og føre nyt filament ind.

Hvornår skal du bruge denne guide

• Selve skærerarmen er fysisk beskadiget

Nødvendigt værktøj og materialer

• Filamentskærerarm
• H2.0 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, inden du udfører vedligeholdelse. Gøres dette ikke, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller de omgivende omgivelser.

Hvis en vedligeholdsopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge pres på udsatte ledninger, stik eller kredsløbskort. Derudover kan nozzlen være ekstremt varm, så rør aldrig ved den med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Forsigtig!

Bladet på filamentskærerarmen er meget skarpt. Vær opmærksom på dets placering og pas på ikke at berøre det, mens du håndterer armen.

Fjernelse af skærerarmen

Trin 1: Åbn toolhead-frontdækslet

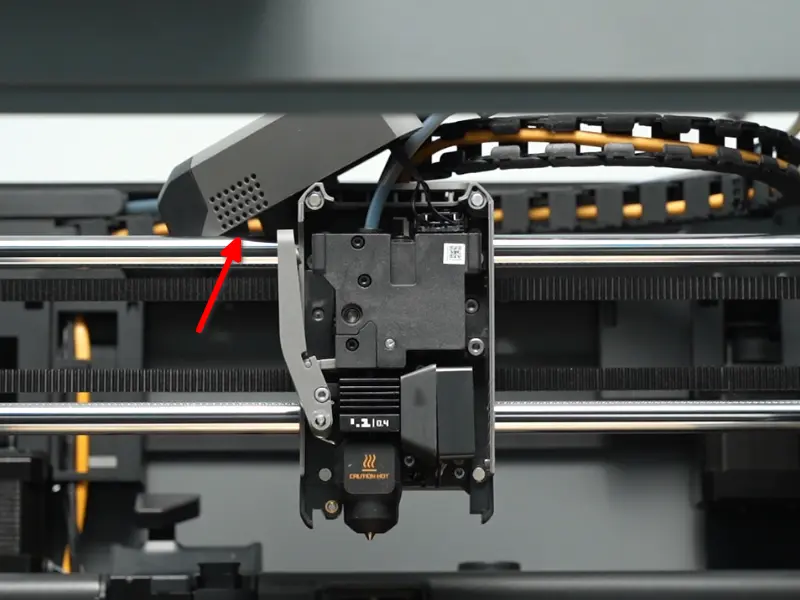

Åbn toolhead-dækslet ved at klemme det fra siderne nede ved bunden og trække. Læg filamentdækslet oven på toolhead'et og ud af vejen, og pas på ikke at trække i de ledninger, der stadig er tilsluttet.

Trin 2: Frigør skærerarmen

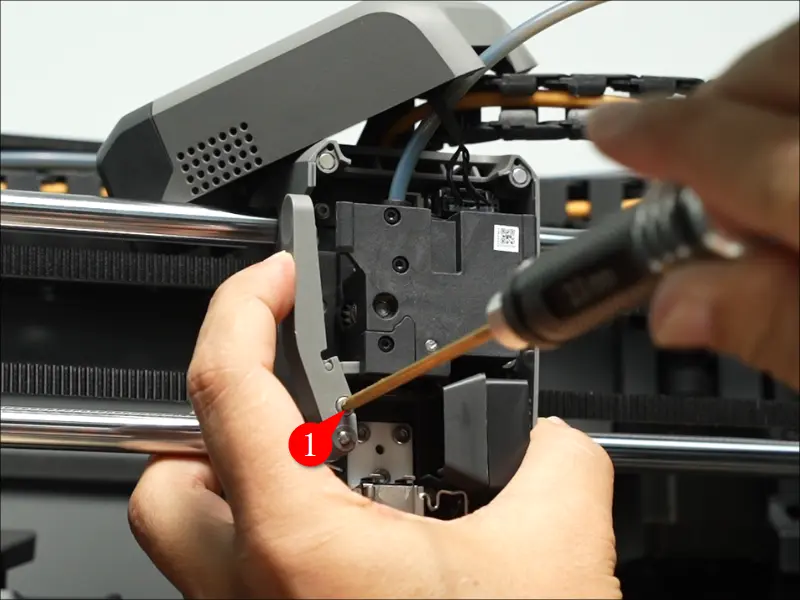

Tryk let ned på filamentskærerarmen med den ene hånd, mens du løsner låseskruen med H2.0-unbrakonøglen.

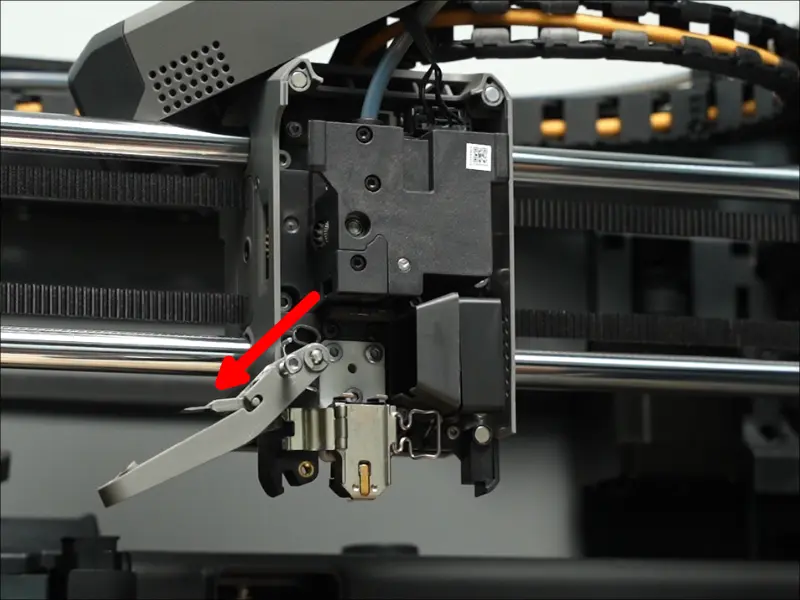

Når skruen er løsnet tilstrækkeligt, drejes filamentskæreren helt væk fra toolhead'et.

Trin 3: Fjern skærebladet

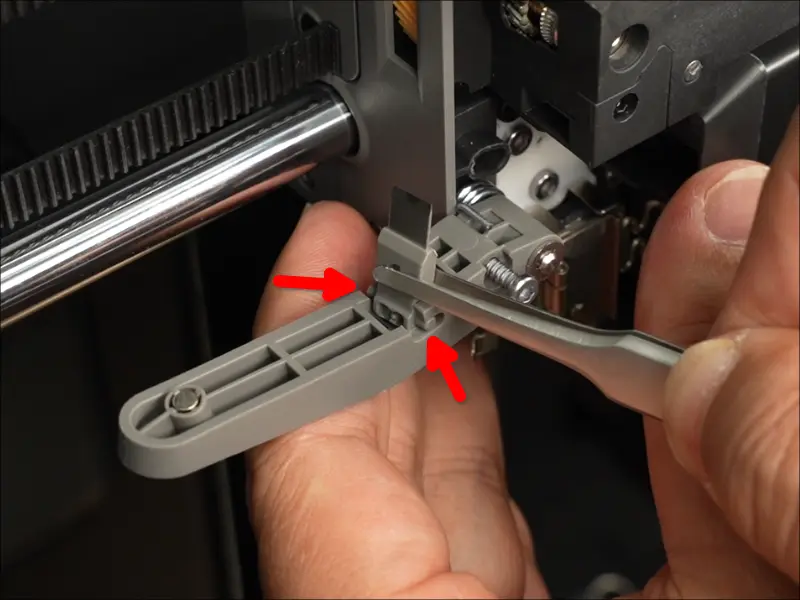

Fjern skæreren fra armen med pincet, og pas meget på ikke at berøre det skarpe skæreblad. Skæreren skal flyttes til venstre, så dens tappar glider ud af den åbne side af deres slots og frigøres.

Trin 4: Fjern skærerarmen

Den cirkulære låseklemme kan pludselig springe ud under fjernelsen, så vær forberedt på dette.

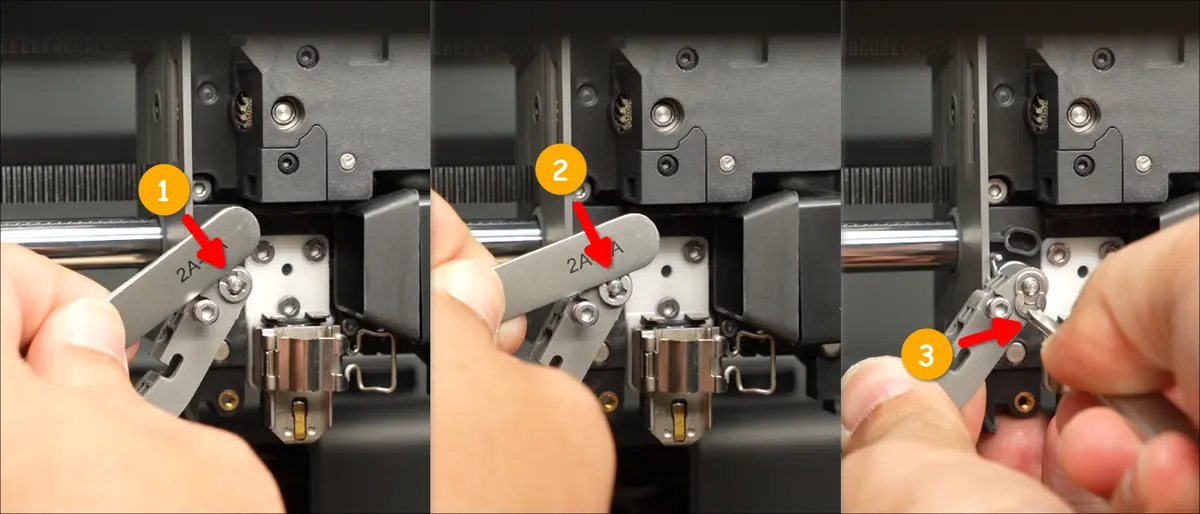

Brug et redskab til forsigtigt at skubbe den cirkulære låseklemme af filamentarmens pin. Sørg for at have et fast greb om klemmen med hånden eller pincettet, og træk den resten af vejen af.

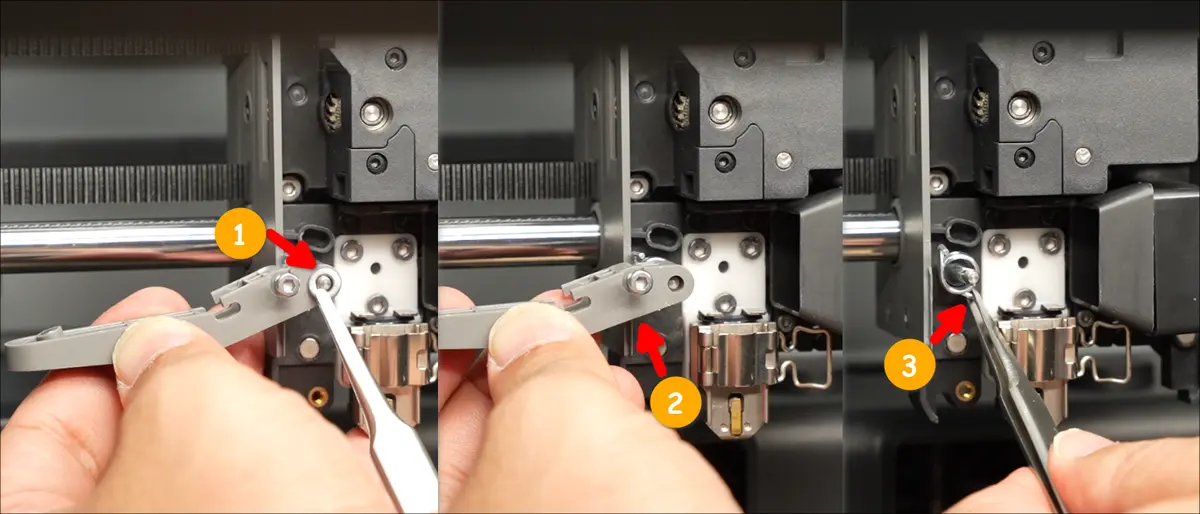

Fjern skiven og træk filamentskærerarmen af dens pin. Fjern eller hold styr på fjedren, der bliver på filamentarmens pin.

Montering af skærerarmen

Trin 1: Monter skærerarmen og klemmen

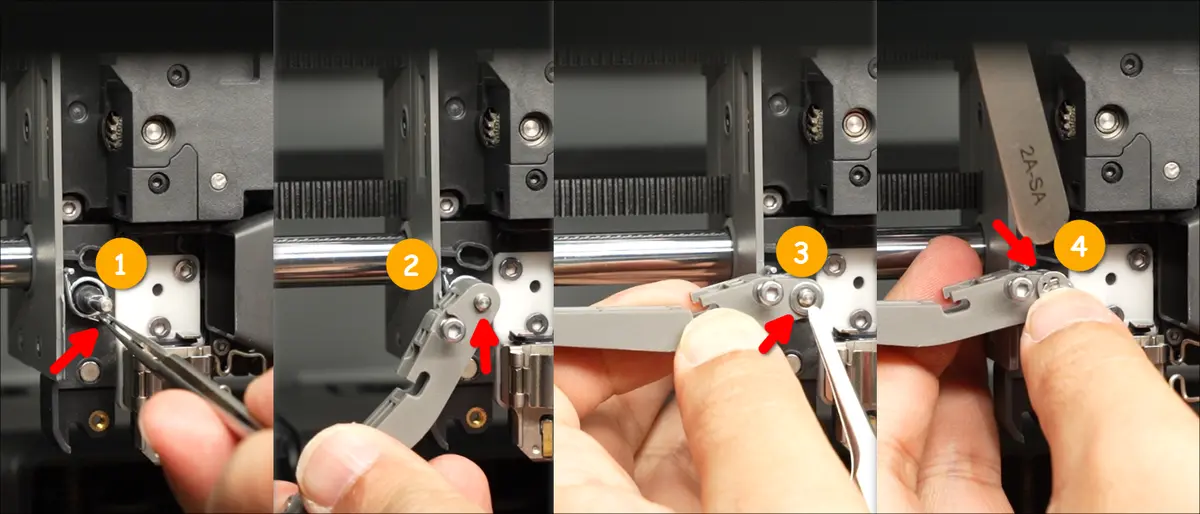

Placer fjedren på filamentskærerens pin i den orientering, der er vist i første felt på billedet nedenfor. Placer den nye skærerarm over pinnen, derefter skiven, og sæt til sidst klemmen over pinnen for at holde det hele på plads.

Trin 2: Monter skærebladet

Hold skærerarmen med den ene hånd, og placer skærebladet med et par pincetter ved at sætte dets tapper ind i den åbne ende af slots på armen.

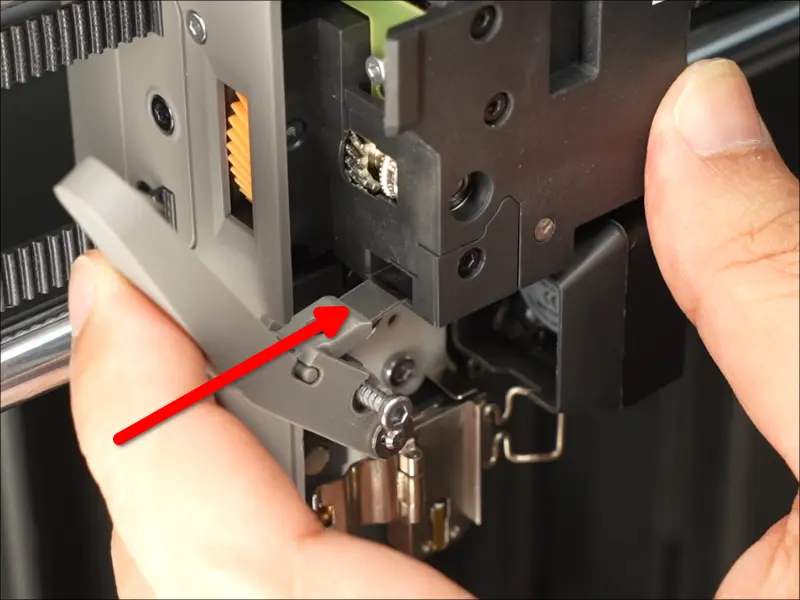

Drej filamentskærerarmen (med låseskruen løsnet og ud af vejen) op på plads, og sørg for, at skærebladet er sat ind i sin slot.

Stram skruen på skærerarmen med H2.0-unbrakonøglen.

Trin 3: Luk toolhead-frontdækslet

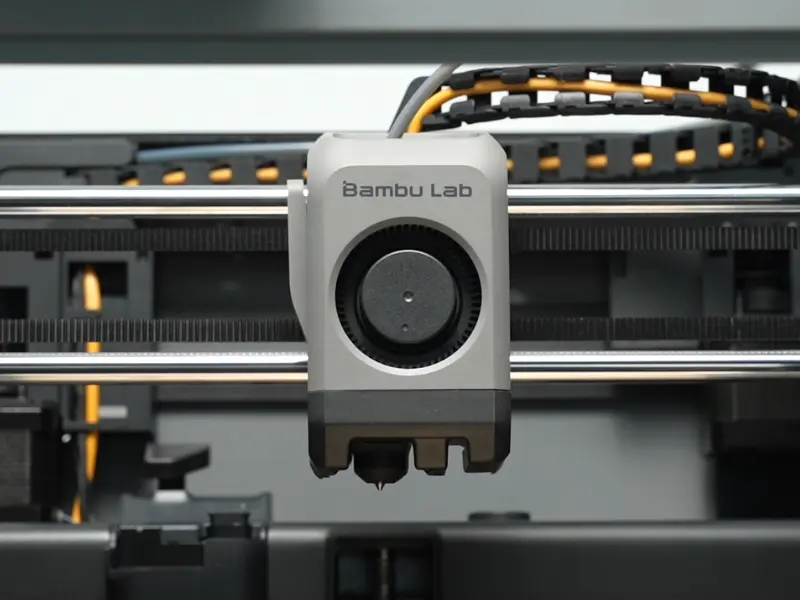

Sæt toolhead-frontdækslet tilbage på toolhead'et, og lad dets magneter trække det ind i den korrekte position.

Verifikation af funktionalitet

Sørg for, at filamentskærerarmen kan trykkes helt ned mod filamentstien og frigives helt af sig selv.
