P2S - Udskiftning af XY-motor
XY-motor

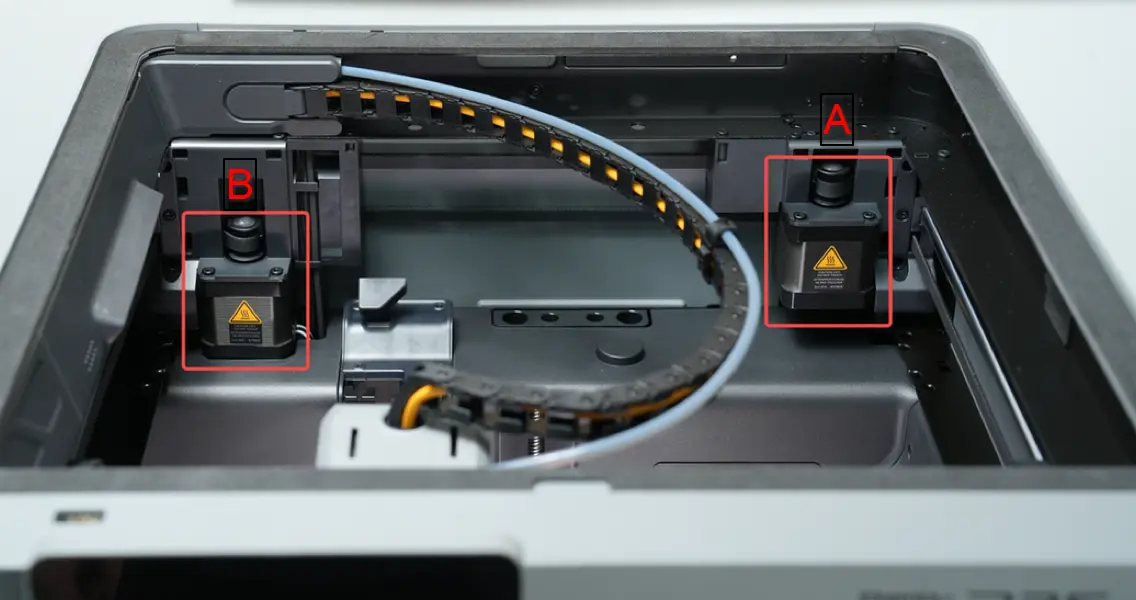

XY-motorerne er steppermotorer monteret bag på printeren og er ansvarlige for at flytte printhoveder i XY-planet. Der sidder en motor på hver side, kaldet henholdsvis A-motor og B-motor.

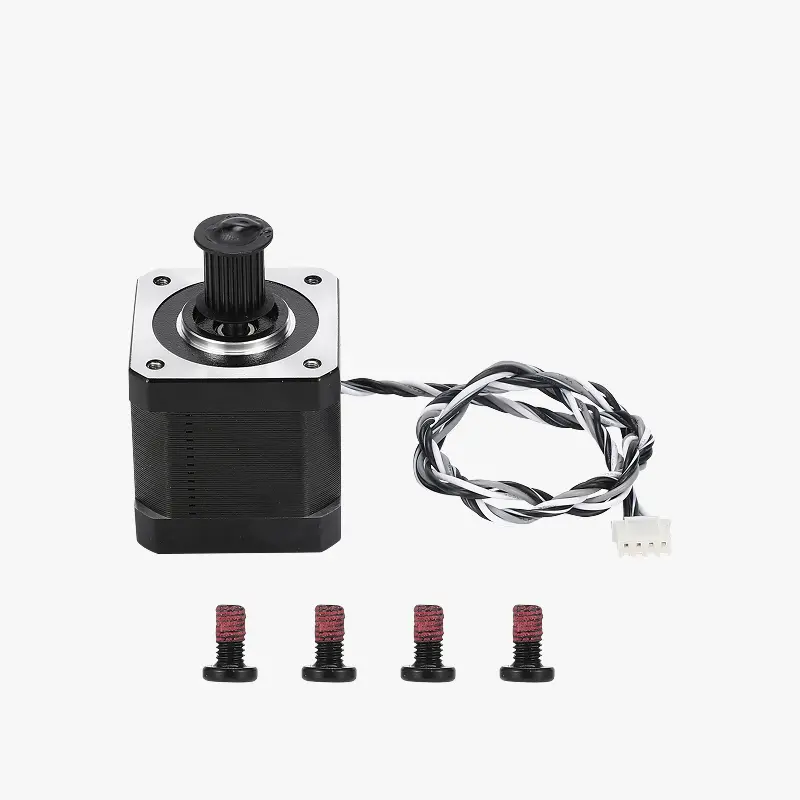

Herunder ses motoren adskilt fra printeren.
Hvornår skal du bruge denne guide
- Motorudbrænding
- Bambu Lab Support har bekræftet XY-motorfejl via loganalyse
Når du har udskiftet en eller begge XY-motorer, skal remmene spændes. Se XY-remmespænding for detaljerede vejledninger.
Nødvendigt værktøj og materialer
- Ny XY-motor
- H2.0 unbrakonøgle
- H1.5 unbrakonøgle (kun ved udskiftning af B-motor)
- Pincet
Sikkerhedsadvarsel
VIGTIGT!
Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelse. Undlader du det, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende miljø.
Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste udsatte ledninger, stik eller printkort. Dysens temperatur kan desuden være ekstremt høj - rør den aldrig med bare hænder.
Har du spørgsmål eller bekymringer i forbindelse med ovenstående eller trinene i denne guide, er du velkommen til at oprette en ny sag i vores support.
Udskiftning af A-motor
Fjernelse af A-motor

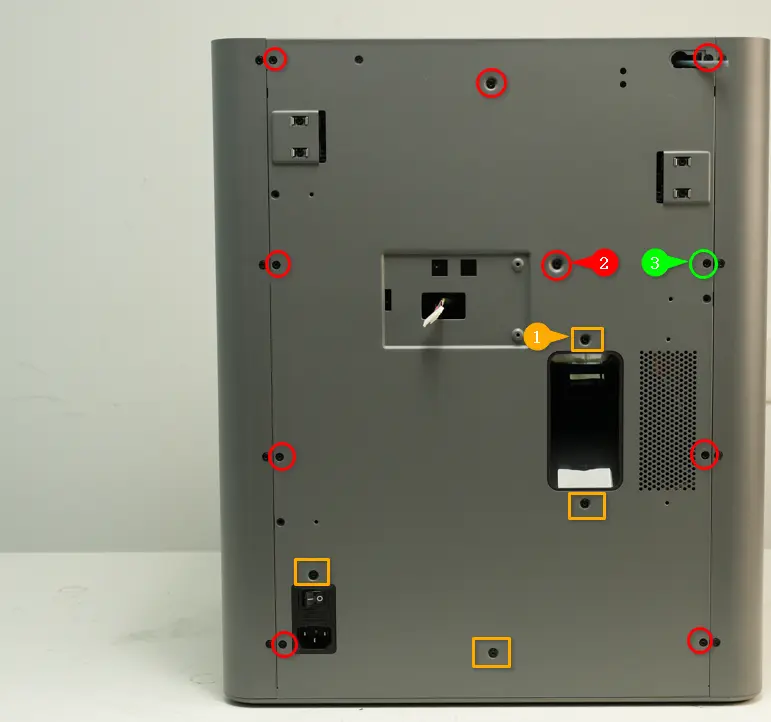

Trin 1: Fjern bagpanelet

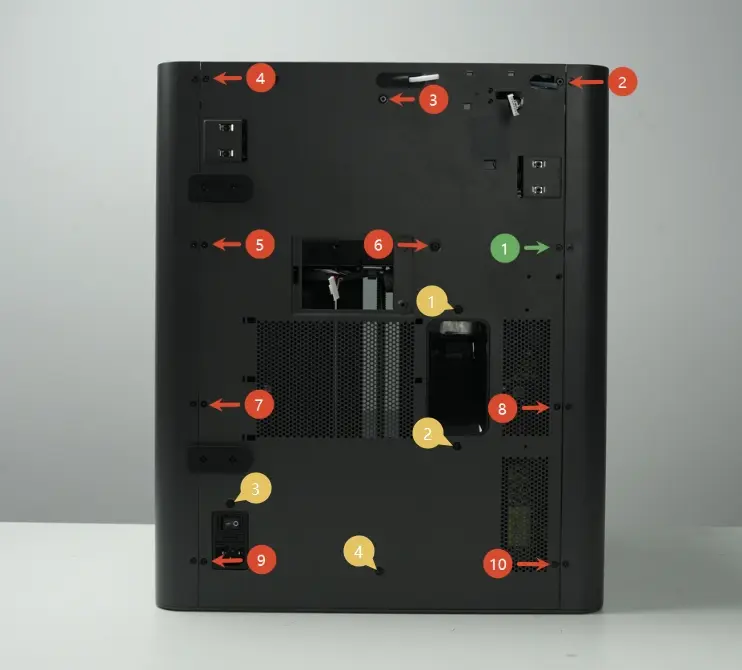

Se den tilhørende wiki for din printermodel for at fjerne bagpanelet:
 |
 |
|---|---|
| P2S | X2D |
Trin 2: Fjern affaldskanalen

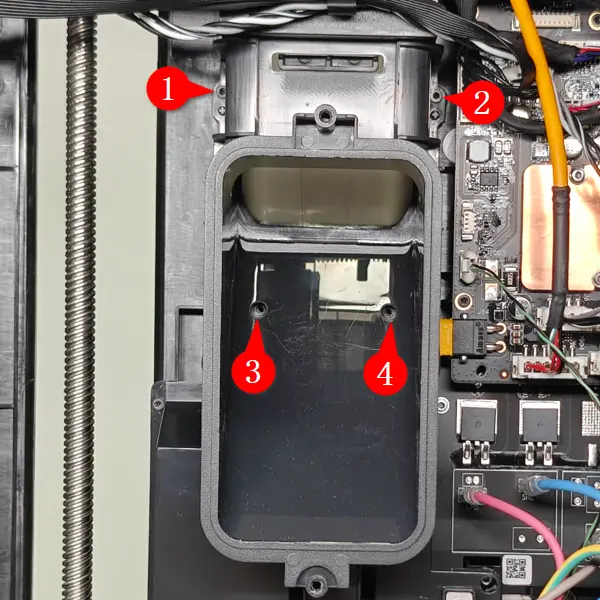

Brug en 1,5 mm unbrakonøgle til at fjerne de fire skruer, der fastgør affaldskanalen, og tag derefter kanalen af printeren.
Trin 3: Frigør A-motorens kabel

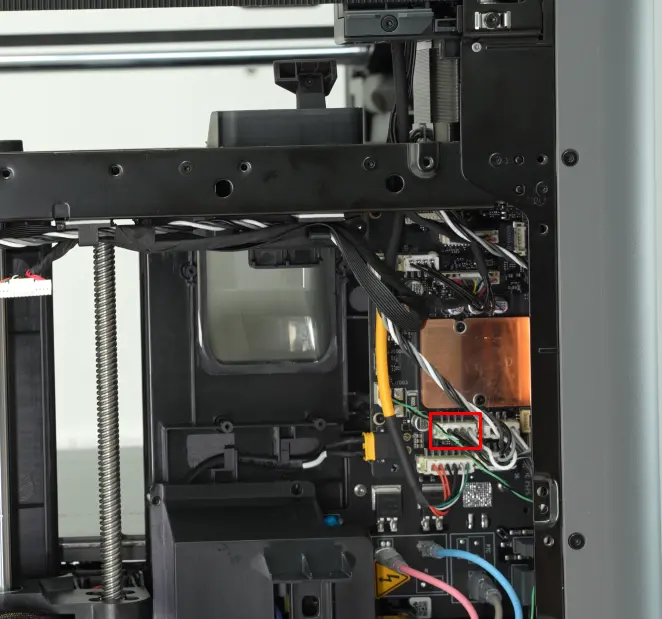

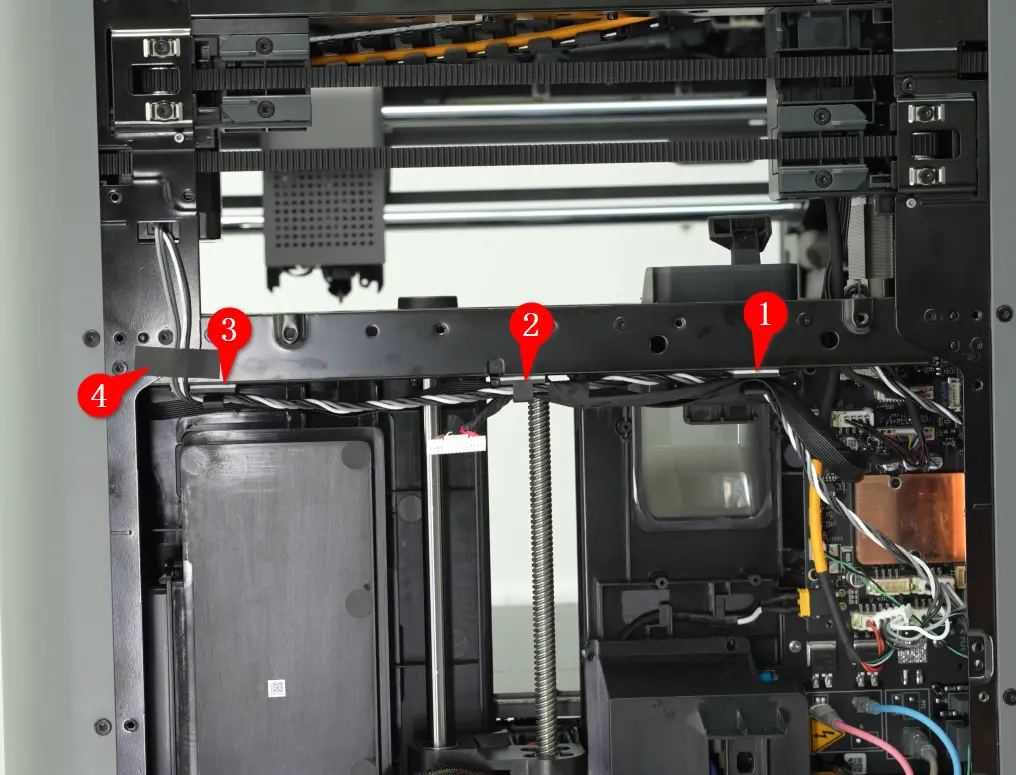

Afbryd A-motorens kabel fra MC-kortet, og frigør derefter kablet fra clips og tape fra højre mod venstre.

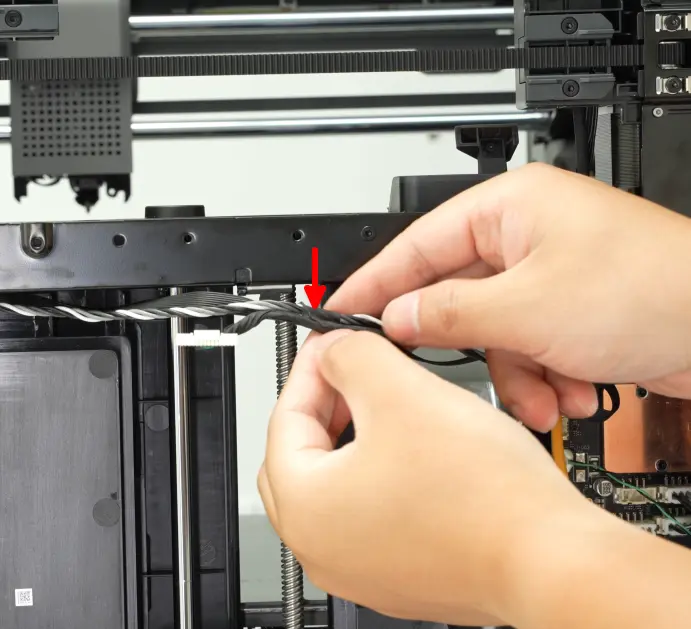

Fjern tapen fra kablet for at adskille motorens kabel.
Trin 4: Frigør XY-remspændingsenheden

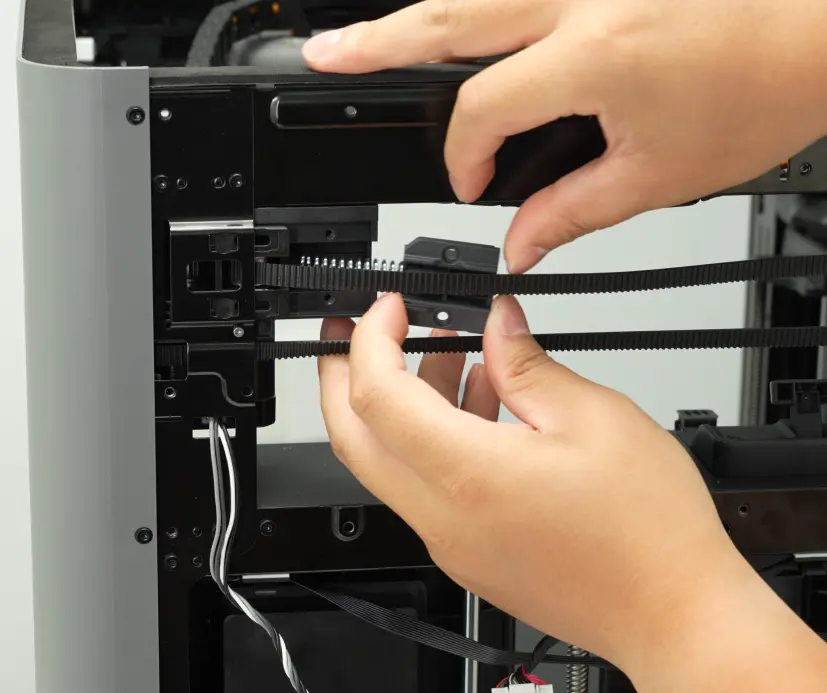

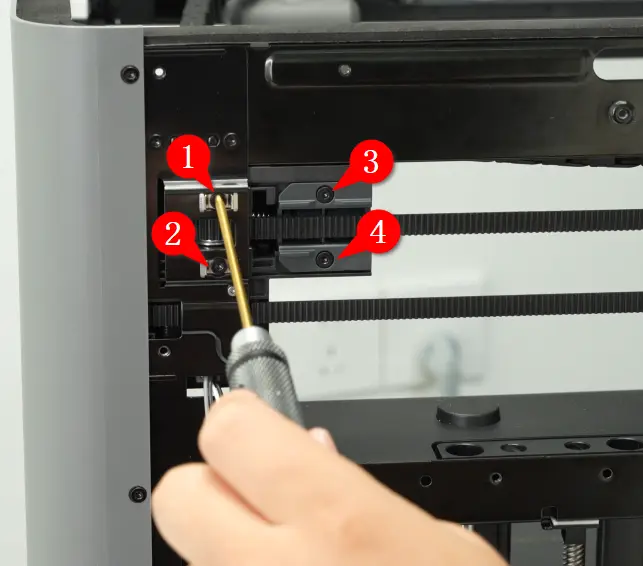

Fjern XY-remspændingsenheden på A-motorsiden. Brug en H2.0 unbrakonøgle til at fjerne de fire skruer vist herunder for at løsne spændingsenheden.
Bemærk: Hold spændingsenhedens beslag med hånden, mens du løsner skruerne, for at forhindre det i at springe ud.
Trin 5: Fjern A-motoren

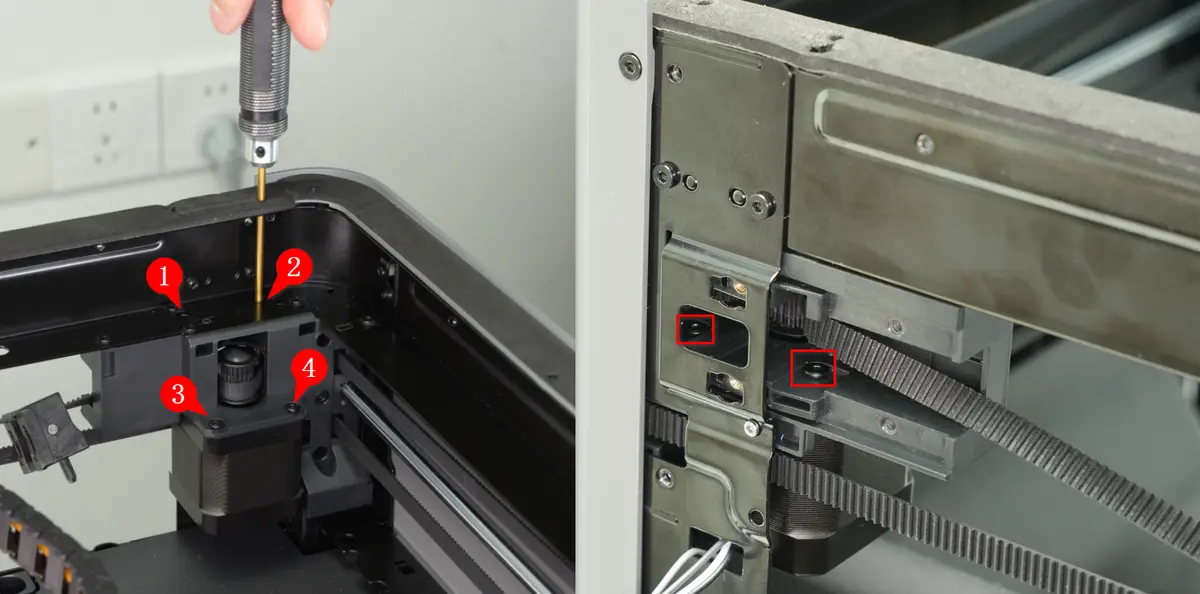

A-motoren er fastgjort med fire skruer. To skruer er synlige, og de to andre skal tilgås ovenfra med en lang H2.0 unbrakoskruetrækker.
Brug en H2.0 unbrakonøgle til at fjerne alle fire skruer.
Bemærk: Hold motoren med hånden, når du fjerner den sidste skrue, så den ikke falder.

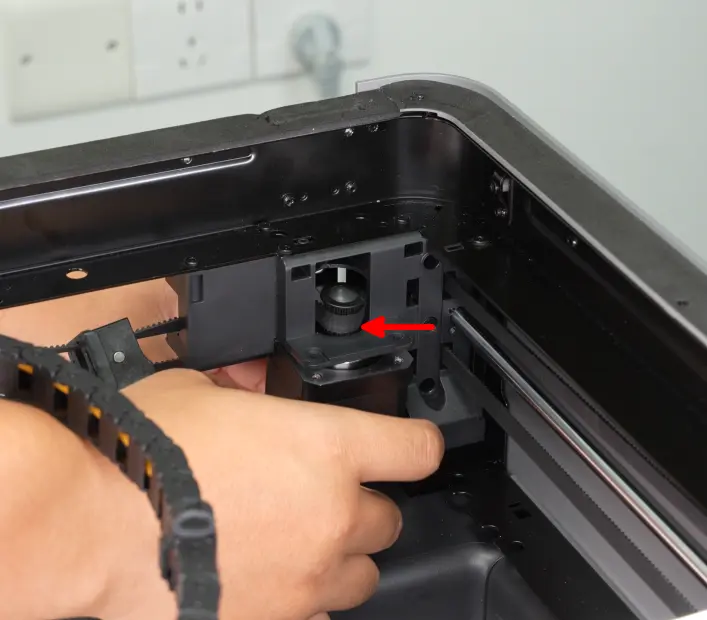

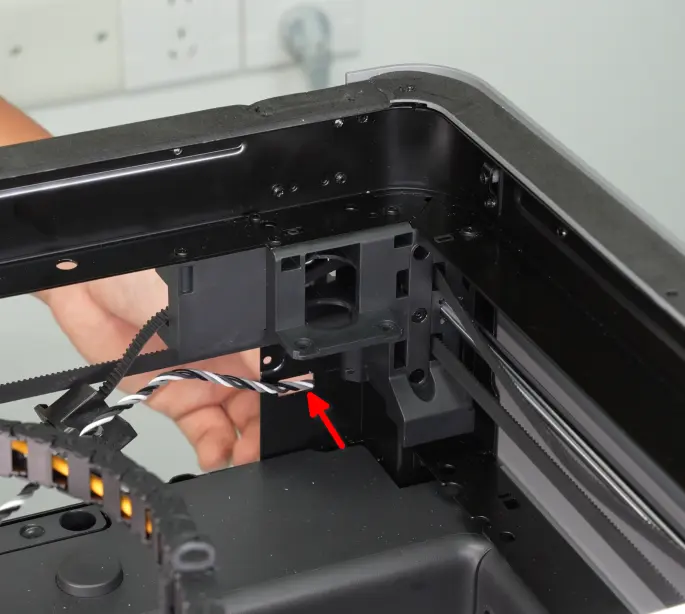

Fjern remmen fra motorens remskive, tag A-motoren ud, og træk motorens kabel igennem den lille åbning for at frigøre motoren helt.
Montering af A-motor
Trin 1: Monter A-motoren

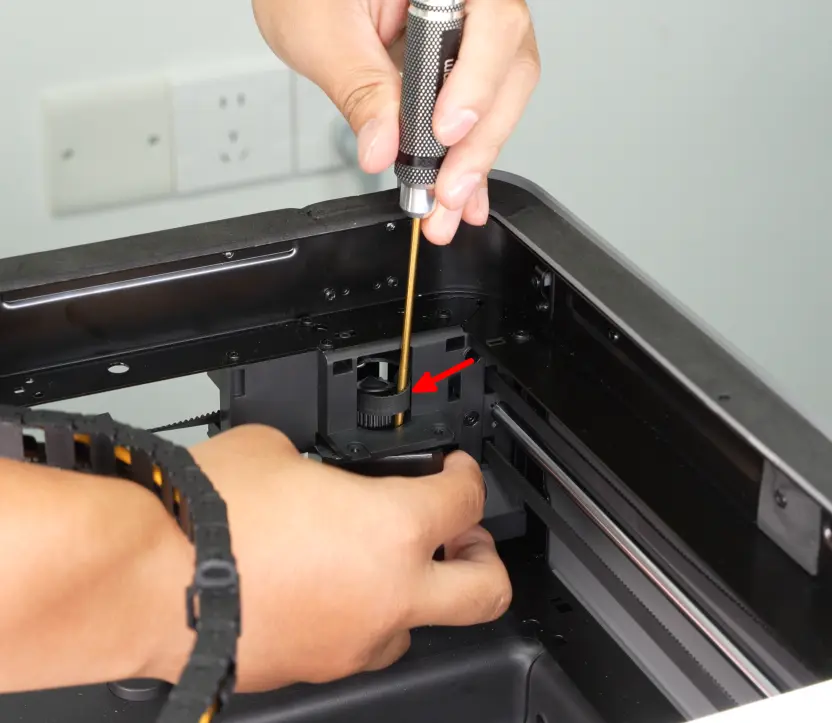

Før A-motorens kabel igennem kabelhullet, hold motoren med hånden, og placer remmen på motorens remskive.

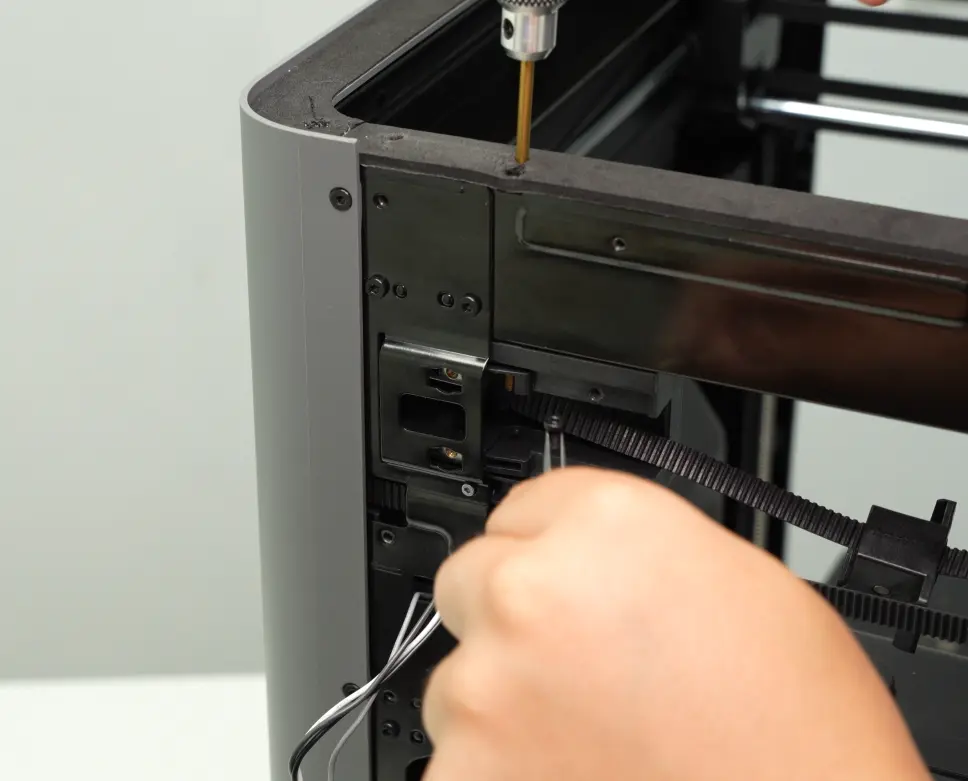

Brug en H2.0 unbrakonøgle til at spænde de fire motorskruer. For de to bageste skruer skal du føre nøglen ind ovenfra og bruge en pincet til at placere skruerne i hullerne, inden du spænder dem.
Trin 2: Monter XY-remspændingsenheden

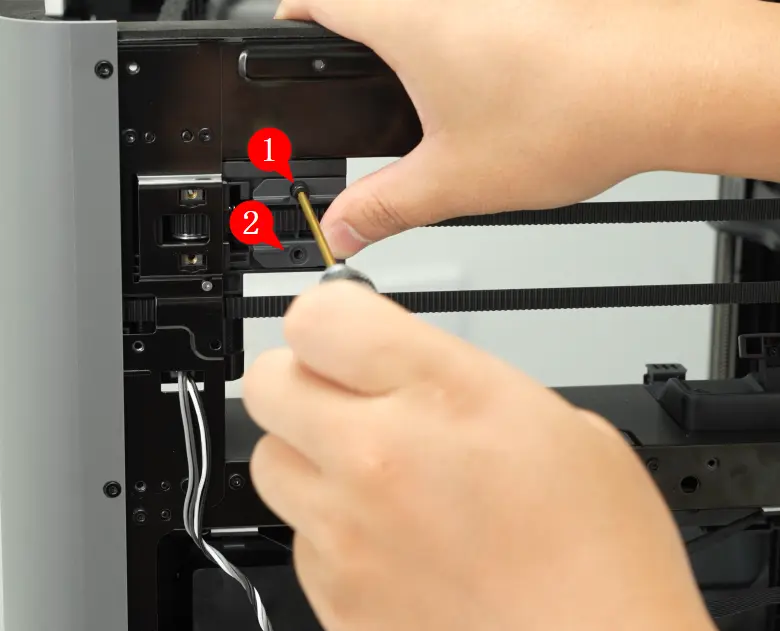

Genmonter XY-remspændingsenheden og brug en H2.0 unbrakonøgle til at spænde beslagets skruer og spændingsskruen.
Bemærk: Hold spændingsenheden med hånden under spænding for at forhindre den i at springe ud.

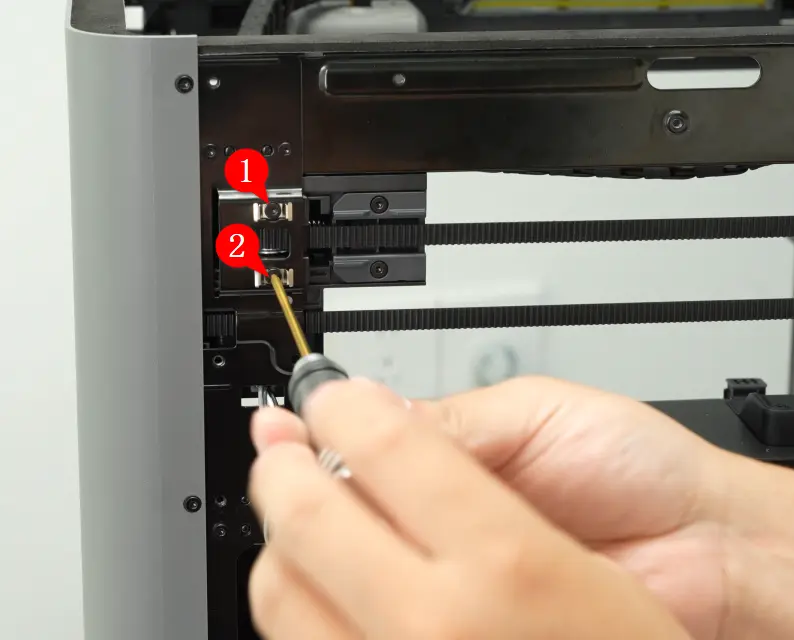

Spænd ikke spændingsskruen helt; den skal spændes endeligt efter remmene er spændt.
Trin 3: Tilslut A-motorens kabel
Tape motorens kabel sammen med de andre to kabler, og placer derefter kablerne i kabelclipsene fra venstre mod højre og fastgør dem til rammen med tape (ved position 4).
Tilslut til sidst motorens kabel til MC-kortet.
Trin 4: Monter affaldskanalen
Ret affaldskanalen ind med skruehullerne på printeren og spænd de fire monteringsskruer med en H1.5 unbrakonøgle.
Trin 5: Monter bagpanelet
Se den tilhørende wiki for din printermodel for at montere bagpanelet:
|
|
|---|---|
| P2S | X2D |
Udskiftning af B-motor
Fjernelse af B-motor
Trin 1: Fjern bagpanelet
Se den tilhørende wiki for din printermodel for at fjerne bagpanelet:
|
|
|---|---|
| P2S | X2D |
Trin 2: Fjern AP-dækslet
Se denne wiki for at fjerne AP-dækslet: Udskift P2S AP-kortdæksel/LED-lys - venstre
Trin 3: Fjern affaldskanalen
Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der fastgør affaldskanalen, og tag derefter kanalen af printeren.
Trin 4: Frigør XY-remspændingsenheden

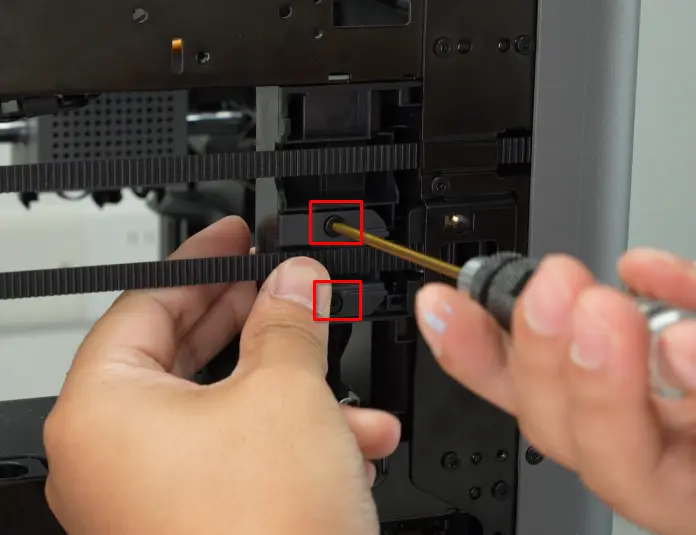

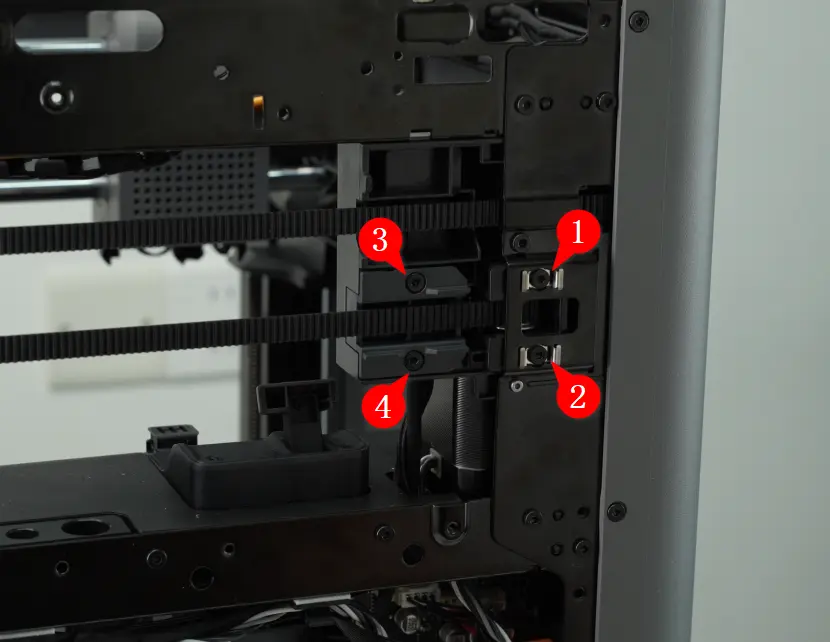

Fjern XY-remspændingsenheden på B-motorsiden. Fjern først de to monteringsskruer på spændingsenheden med en H2.0 unbrakonøgle, og fjern derefter beslagets skruer med samme nøgle.
Bemærk: Hold spændingsenhedens beslag med hånden, mens du fjerner skruerne, for at forhindre det i at springe ud.

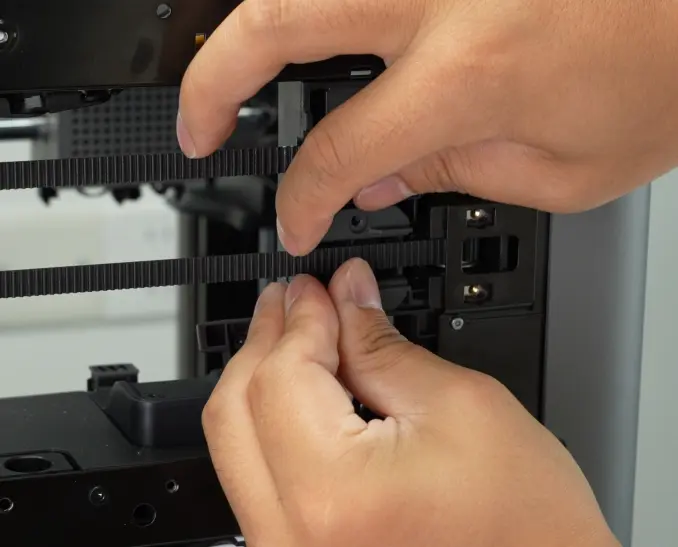

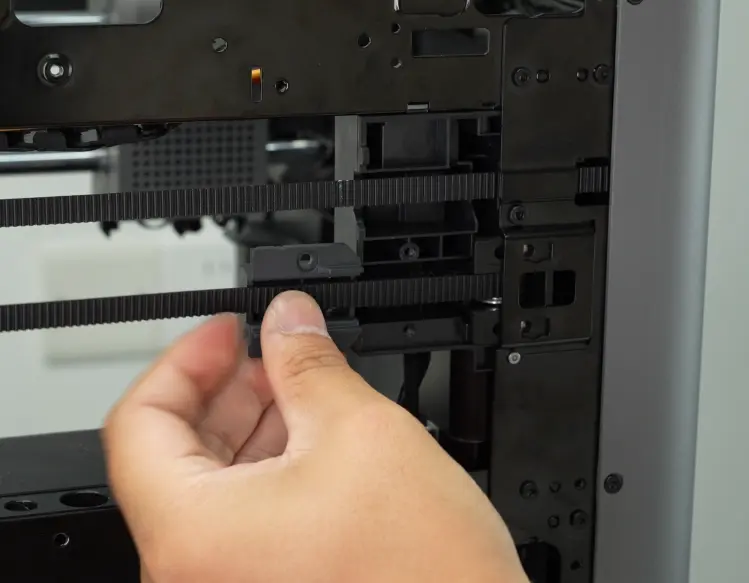

Løsn spændingsenheden og tag den af printeren.

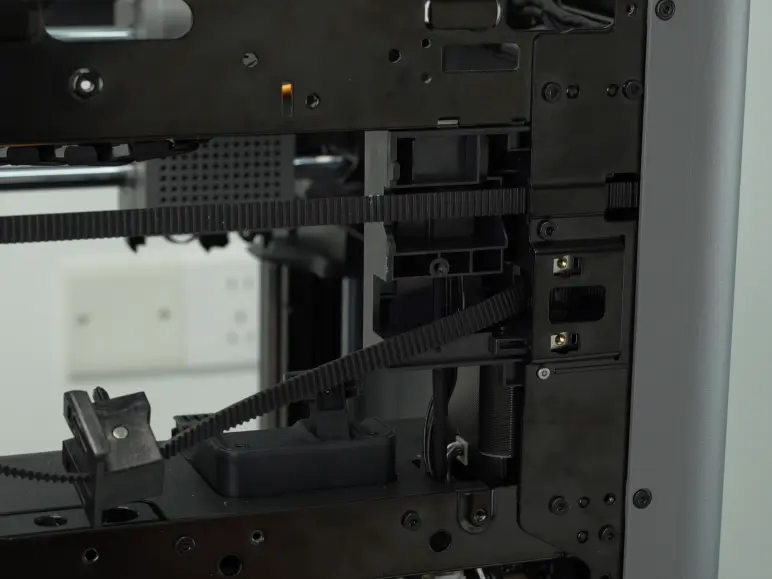

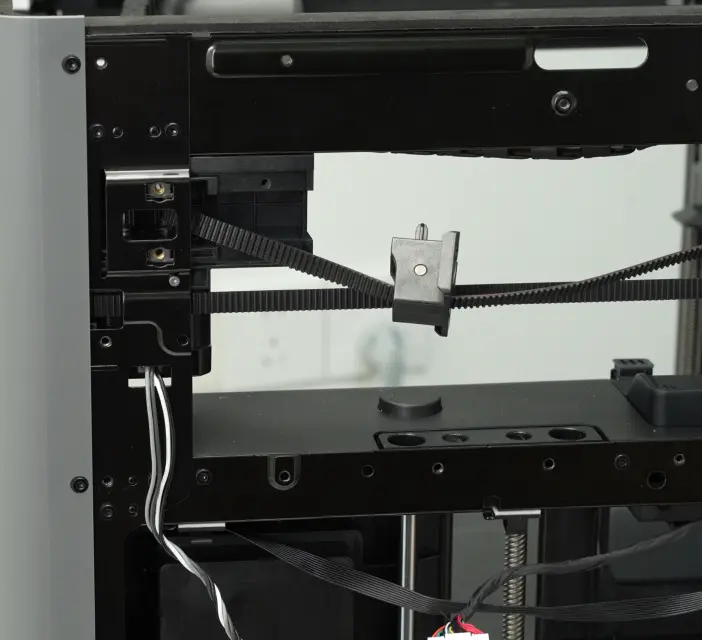

Skub til sidst spændingsenheden ud af rammen og hæng den på remmen.
Trin 5: Fjern MC-kortet
Se den tilhørende wiki for din printermodel for at fjerne MC-kortet:

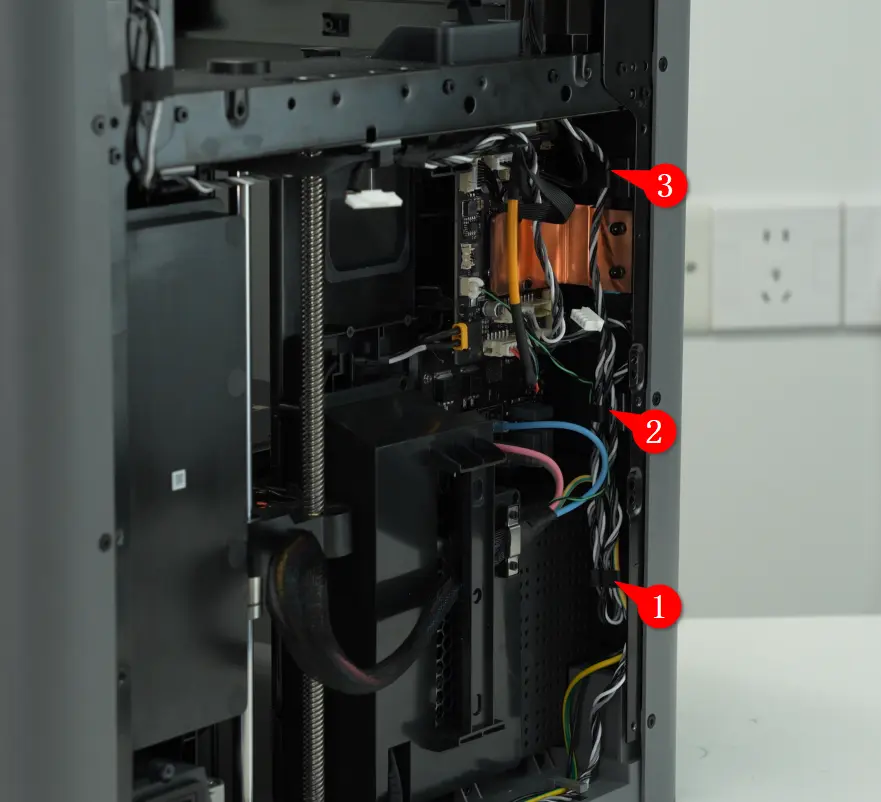

Når du fjerner MC-kortet, kan du også frigøre B-motorens kabel fra kabelclipsene inde i printeren.
Trin 6: Fjern B-motoren

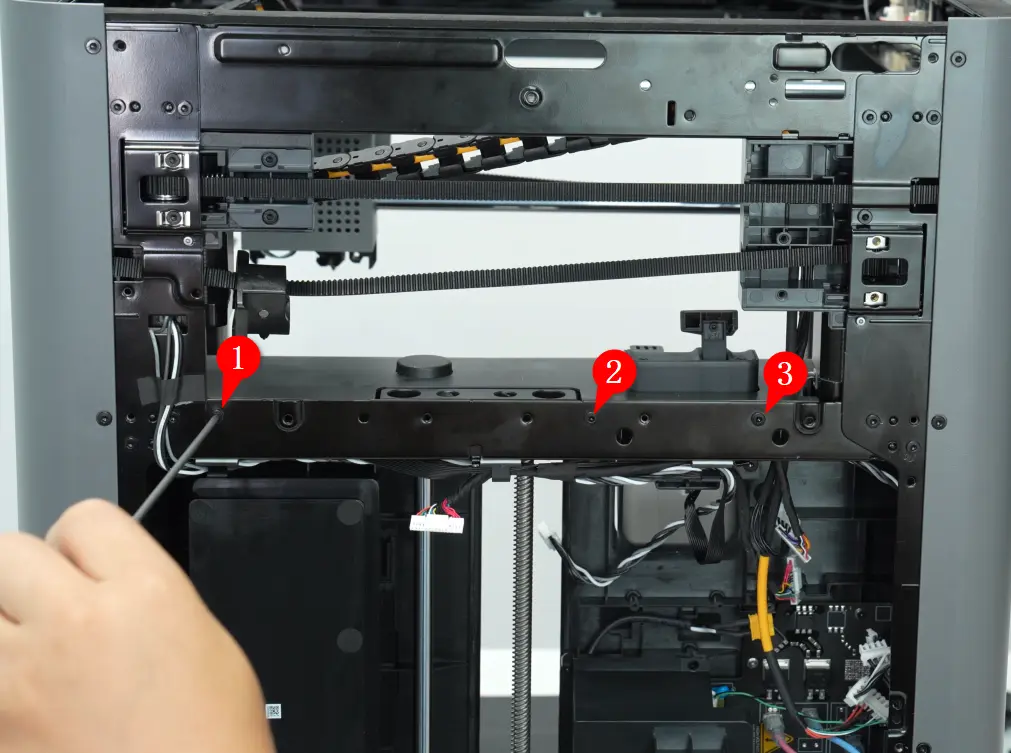

Brug en H2.0 unbrakonøgle til at fjerne de tre skruer, der fastgør motorens beslag.

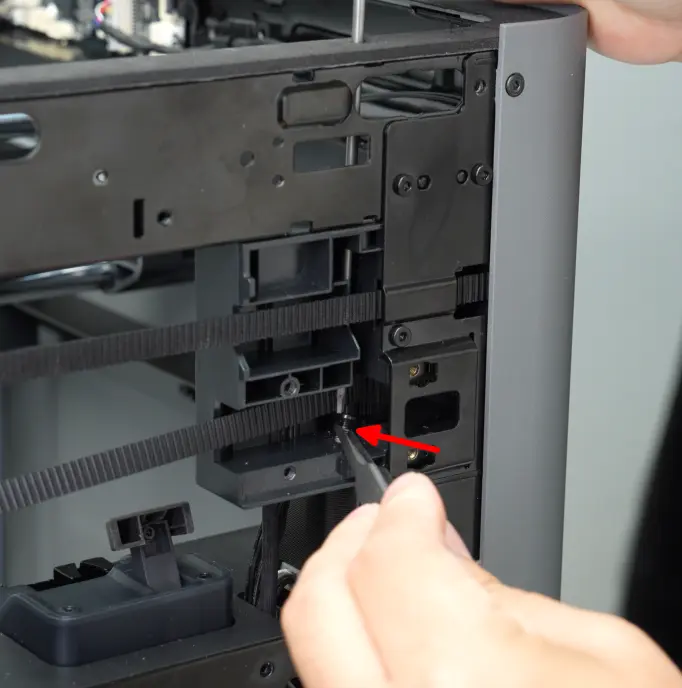

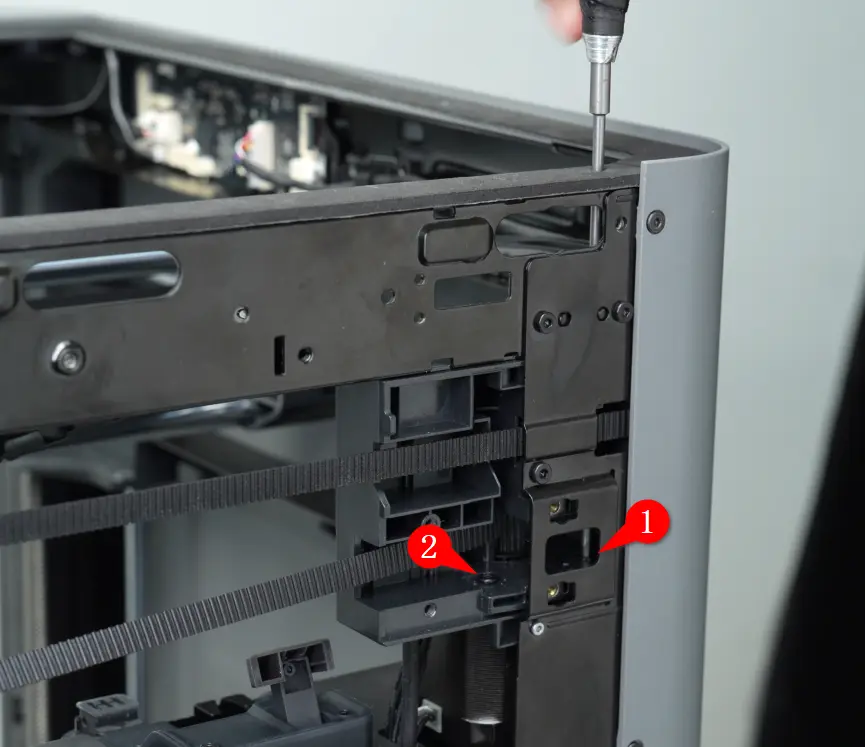

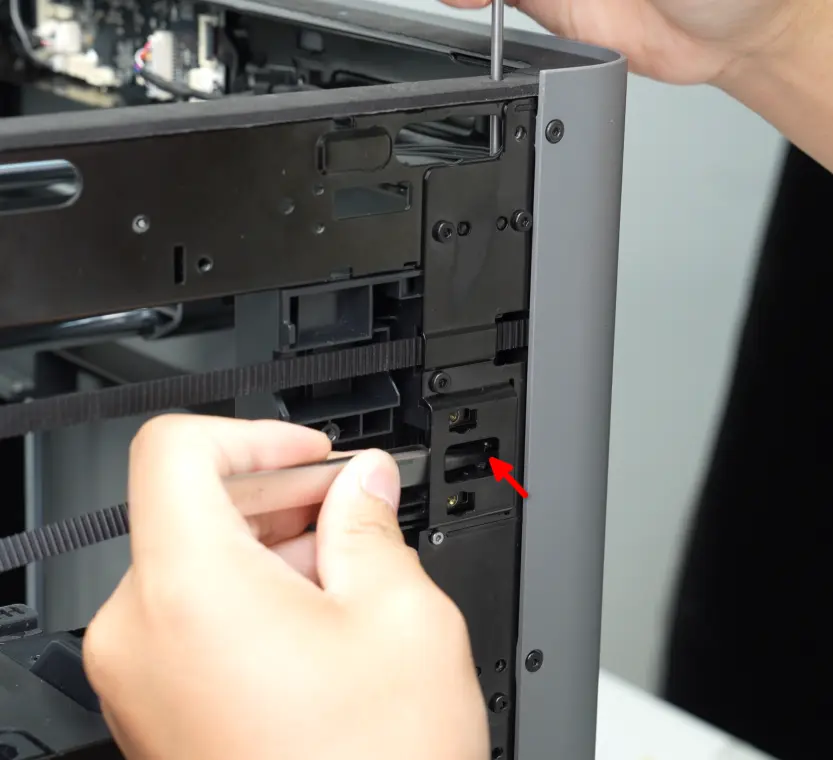

B-motoren er fastgjort med fire skruer - to er synlige, og de to andre skal tilgås ovenfra med en lang H2.0 unbrakoskruetrækker. Løsn først de to bageste skruer med unbrakonøglen, og brug derefter en pincet til at fjerne dem.

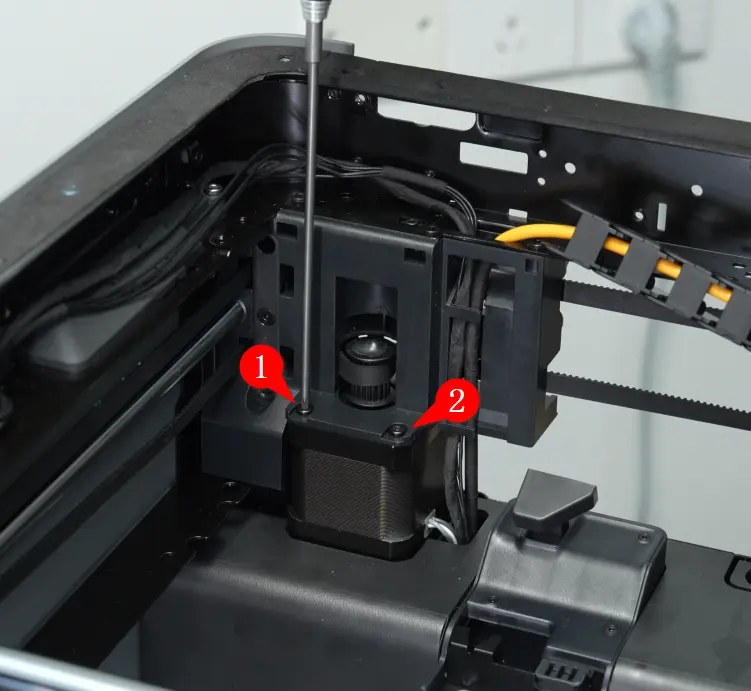

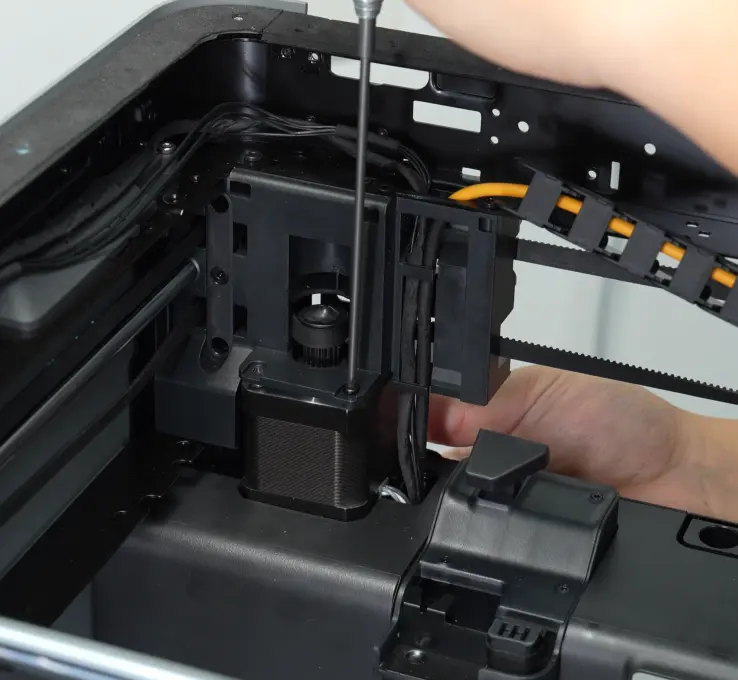

Brug derefter en H2.0 unbrakonøgle til at fjerne de to forreste skruer. Hold motoren med hånden, når du fjerner den sidste skrue, så den ikke falder.

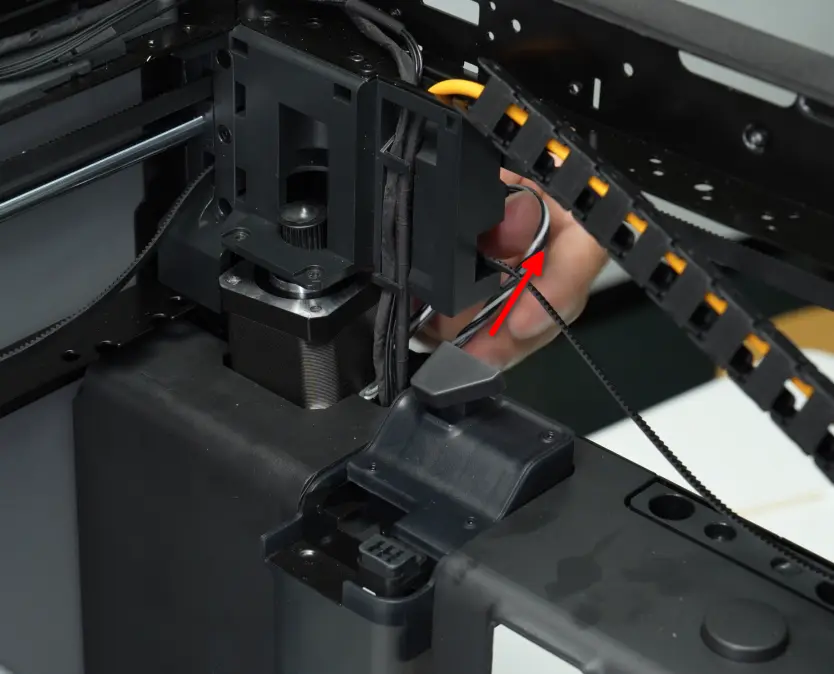

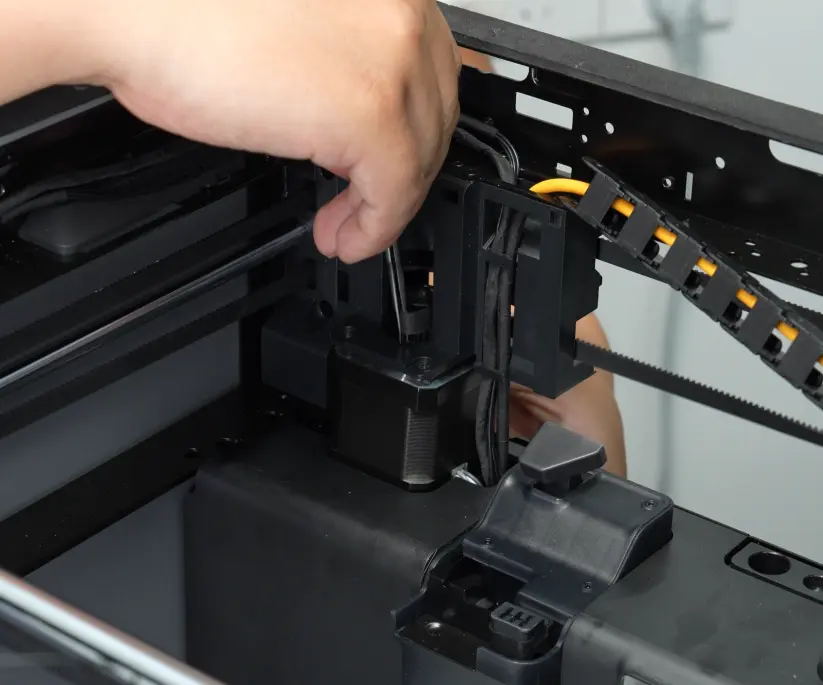

Fjern remmen fra B-motorens remskive og træk motorens kabel ud af kabelkanalen.

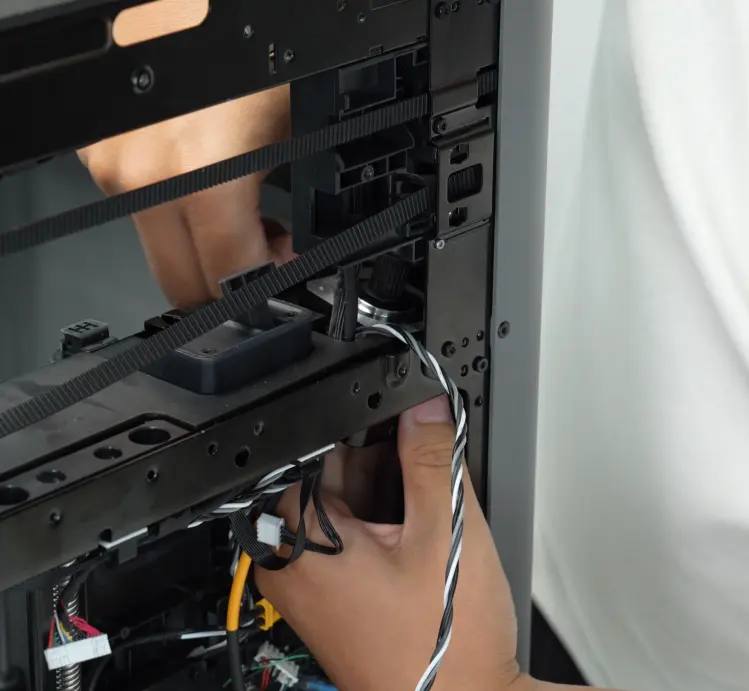

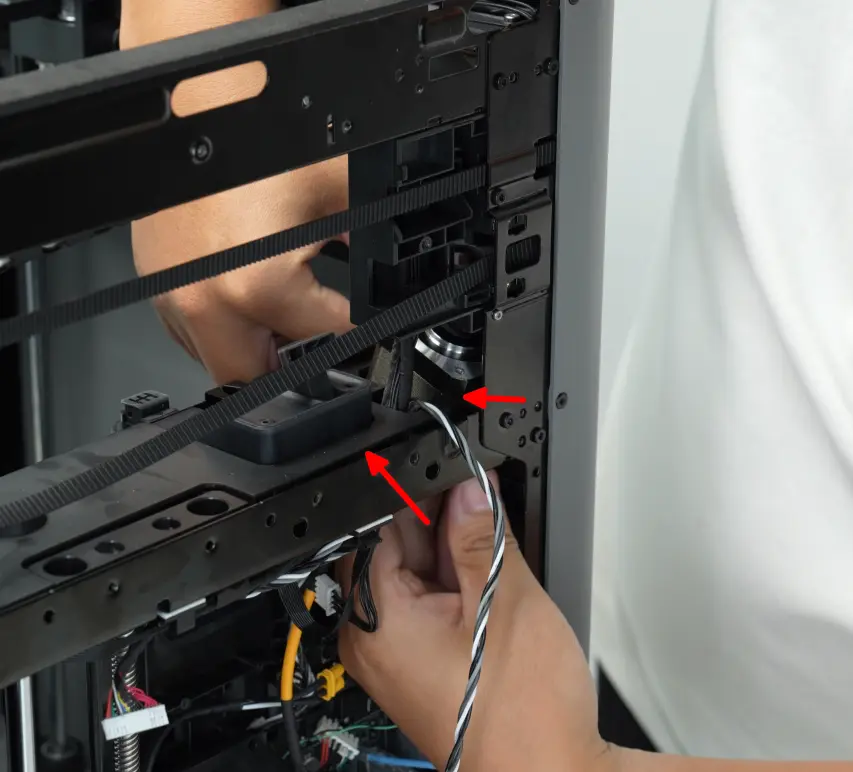

Skub motoren nedad. Da motorens bund er spærret af en tværbjælke, skal du skubbe beslaget indad og vippe B-motoren for at føre den forbi bjælken.
Montering af B-motor
Trin 1: Monter B-motoren

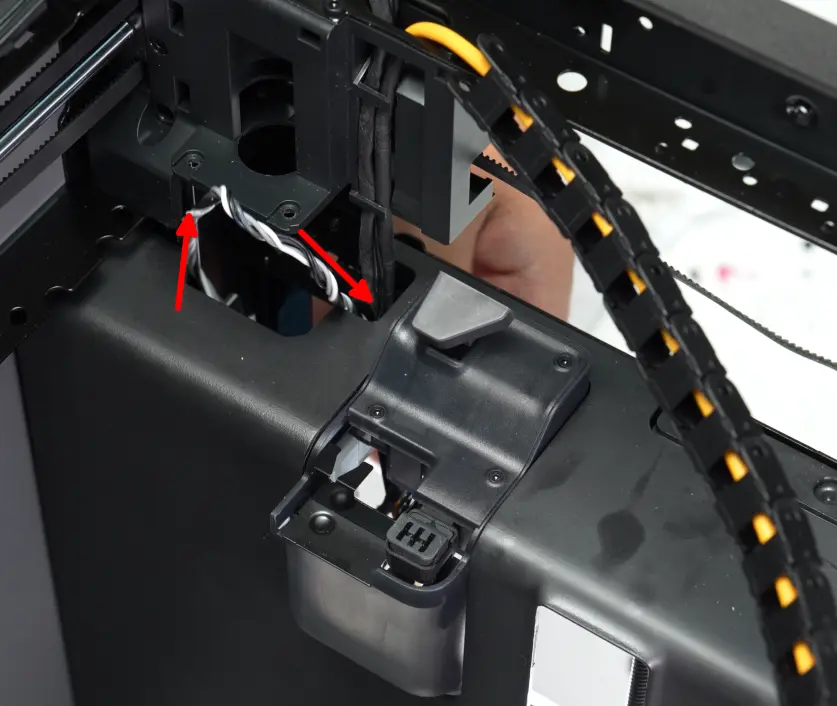

Før motorens kabel nedefra og op igennem den primære kabelkanal, og før det derefter igennem den lille kanal på venstre side.

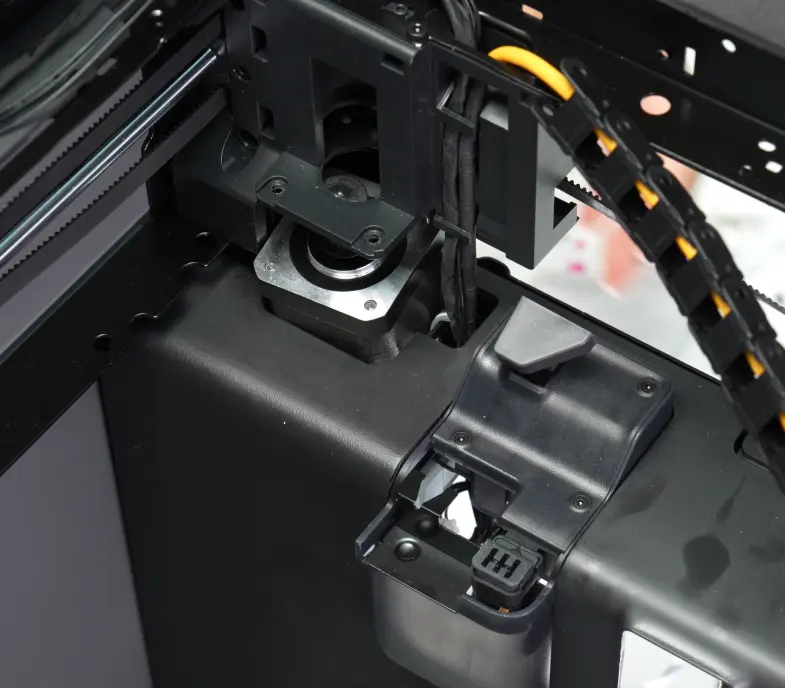

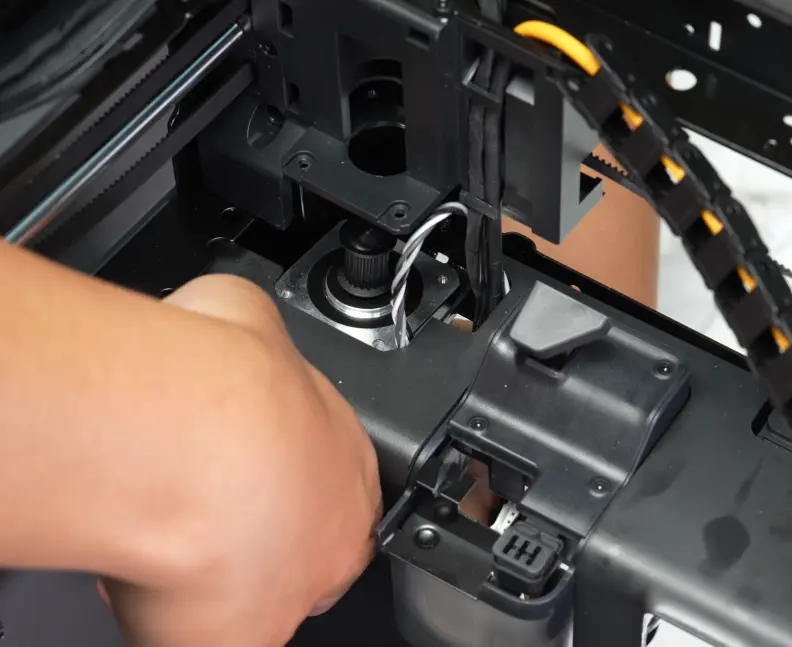

Før motorens kabel mod det højre sidepanel som vist på billedet. Skub beslaget indad for at skabe plads til motoren, og før derefter motoren nedefra og op igennem det lille hul i beslaget.

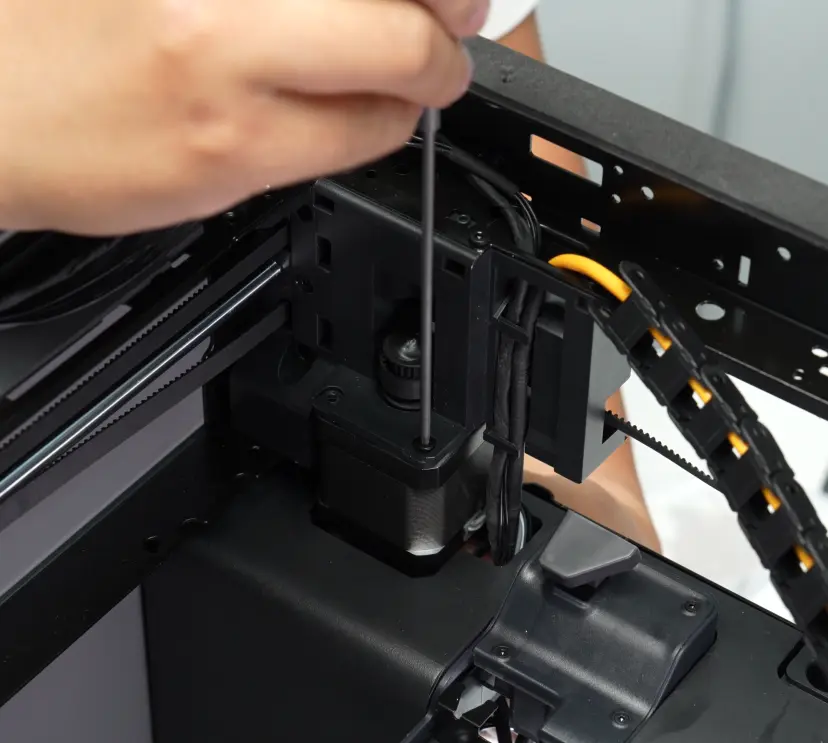

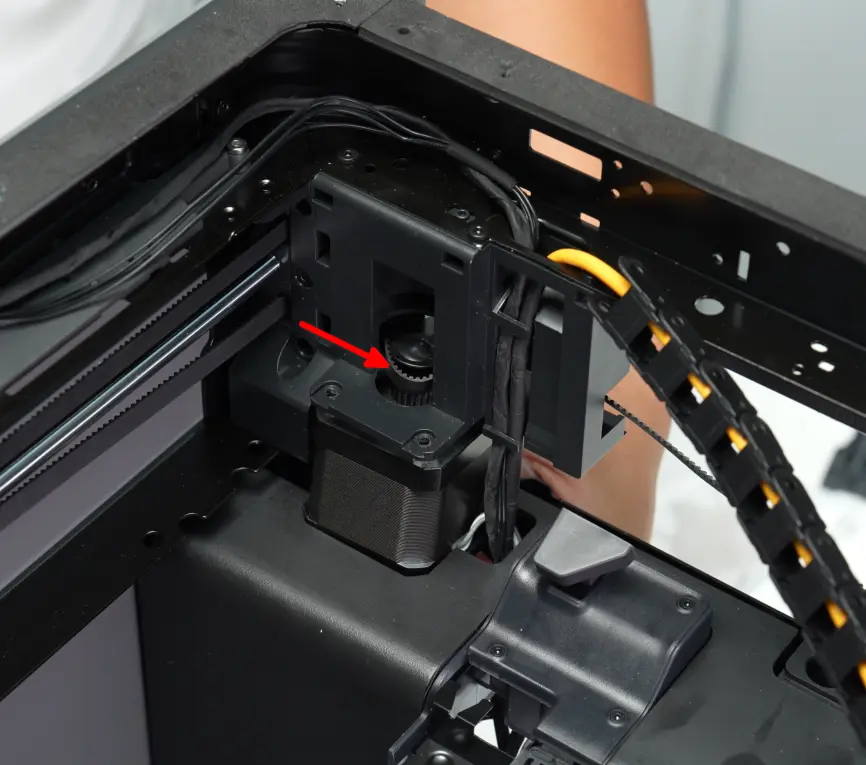

Sæt remmen over motorens remskive, hold motoren med hånden, og spænd de to forreste monteringsskruer med en H2.0 unbrakonøgle.
Før H2.0 unbrakonøglen igennem rammen ovenfor skruehullet, brug pincet til at placere skruen i hullet, og spænd den derefter. Gentag for de to bageste skruer.
Brug en H2.0 unbrakonøgle til at spænde de tre beslagskruer.
Trin 2: Monter MC-kortet
Se den tilhørende wiki for din printermodel for at montere MC-kortet:
Når du monterer MC-kortet, skal du sætte motorernes kabler i de interne kabelclips og tilslutte dem til MC-kortet.
Trin 3: Monter XY-remspændingsenheden
Genmonter XY-remspændingsenheden og brug en H2.0 unbrakonøgle til at spænde beslagets skruer og spændingsskruen.
Bemærk: Spænd ikke spændingsskruen helt; den skal spændes endeligt efter remmene er spændt.
Hold spændingsenheden med hånden under spænding for at forhindre den i at springe ud.
Trin 4: Monter affaldskanalen
Ret affaldskanalen ind med skruehullerne på printeren og spænd de fire monteringsskruer med en H1.5 unbrakonøgle.
Trin 5: Monter printerens bagpanel
Se den tilhørende wiki for din printermodel for at montere bagpanelet:
|
|
|---|---|
| P2S | X2D |
Trin 6: Monter AP-dækslet
Se denne wiki for at geninstallere AP-dækslet: Udskift P2S AP-dæksel/LED-lys - venstre
Verifikation
Tilslut strøm, start printeren, og kør maskinekalibrering for at kontrollere for fejl.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
