X3508 Ekstruder-servomotor - Udskiftningsguide til P2S

X3508 Ekstruder-servomotoren

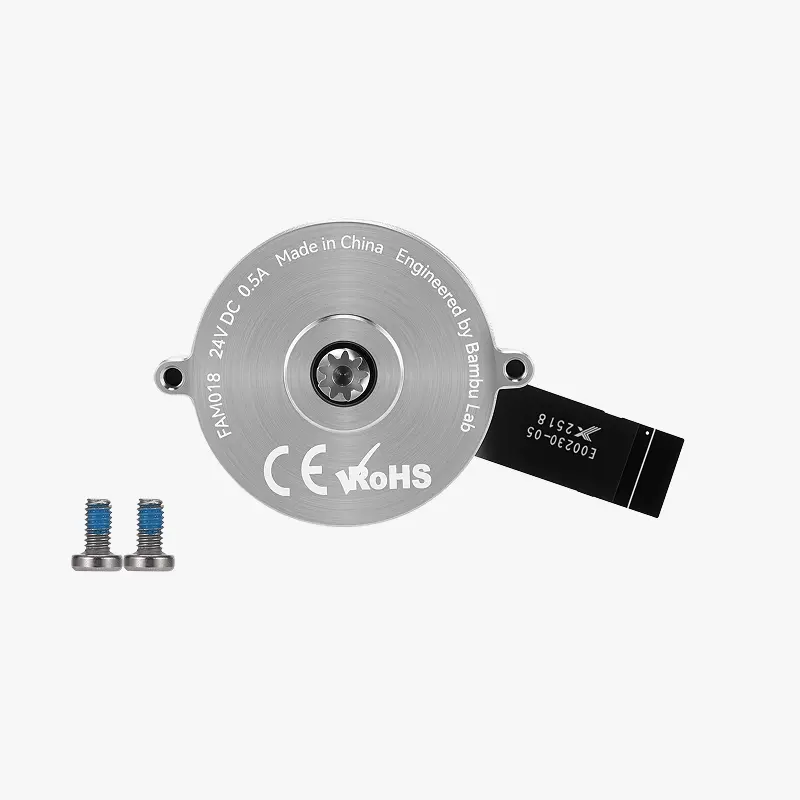

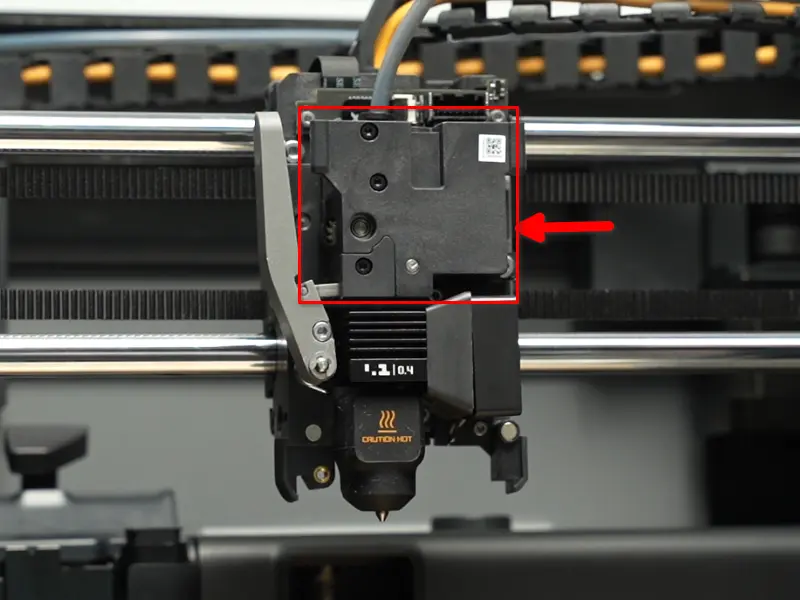

X3508 ekstruder-servomotoren, der anvendes i P2S, er en højpræcisions-servomotor udviklet af Bambu Lab. Den styrer præcist filamentfremføring, stop og tilbagetrækning, og er en nøglekomponent for at sikre printekvalitet og printsucces. Tilbehørspakken inkluderer ekstruder-motoren og monteringsskruerne.

1. X3508 ekstruder-servomotor x 1
2. M2.5x5 skrue x 2

Hvornår bruges denne guide

• Ekstruder-servomotoren er beskadiget og kan ikke fungere.

Nødvendige værktøjer og materialer

1. Ny X3508 ekstruder-servomotor
2. M2.5x5 skrue x 2
3. H2.0 umbrakonøgle
4. H1.5 umbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og tag strømkablet ud inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende udstyr.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge tryk på udsatte ledninger, stik eller kredsløbskort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside.

Fjernelse af ekstruder-servomotoren

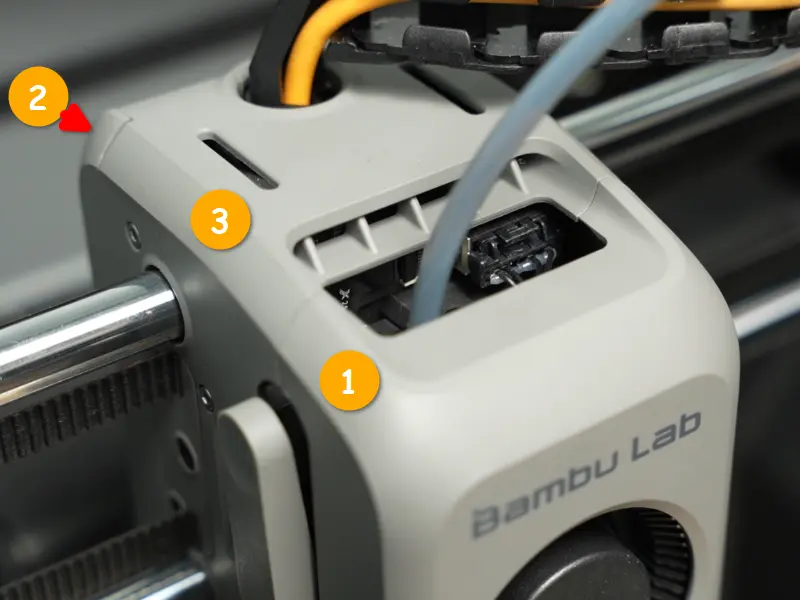

Trin 1: Fjern vredhoved-kabinetten

Se wikien: Udskift vredhoved-kabinetten for vejledning til fjernelse af vredhoved-kabinetten.

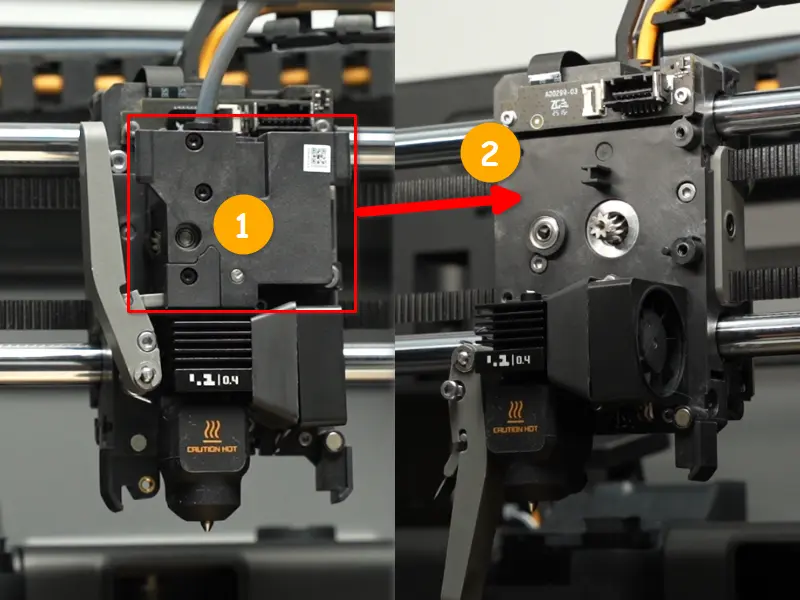

Trin 2: Fjern ekstruderne

Se wikien: Udskift ekstruder-komponenter for vejledning til fjernelse af ekstruderne.

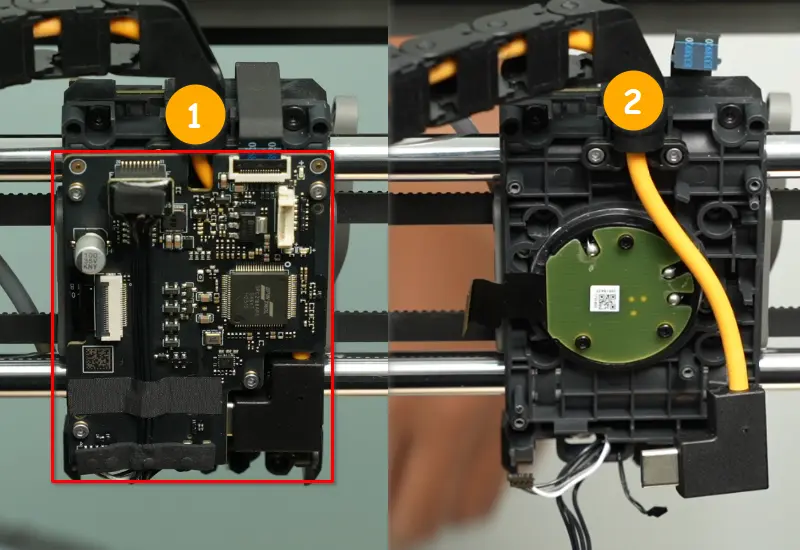

Trin 3: Fjern TH-kortet

Se wikien: Udskift vredhoved-kredsløbskortet for vejledning til fjernelse af TH-kortet.

Trin 4: Fjern ekstruder-servomotoren

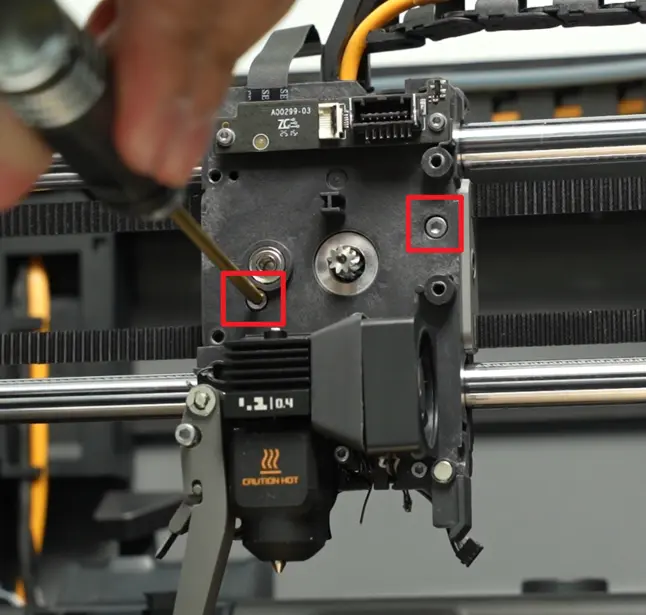

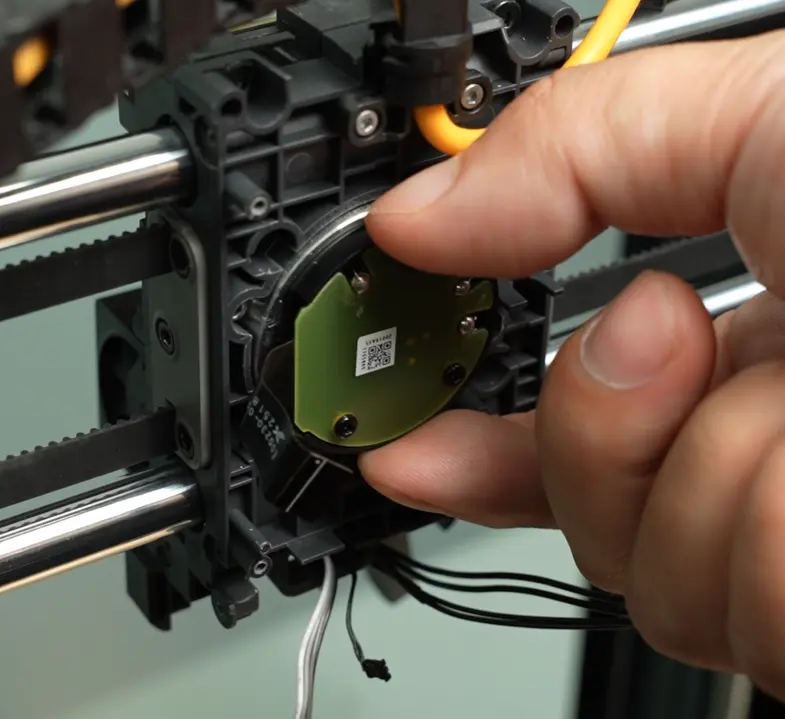

Brug en H2.0 umbrakonøgle til at fjerne de to fastgørelsesskruer (M2.5x5) til ekstruder-servomotoren, og fjern derefter 3508 ekstruder-servomotoren fra vredhovedet.

Montering af ekstruder-servomotoren

Trin 1: Installer ekstruder-motoren

Se installationsorienteringen på figuren nedenfor (med ekstruder-servomotorkablet vendende mod venstre), og installer ekstruder-servomotoren på vredhovedet. Brug derefter en H2.0 umbrakonøgle til at stramme de to M2.5x5 monteringsskruer.

Bemærk: Hold ekstruder-servomotoren med hånden for at undgå, at den falder ned.

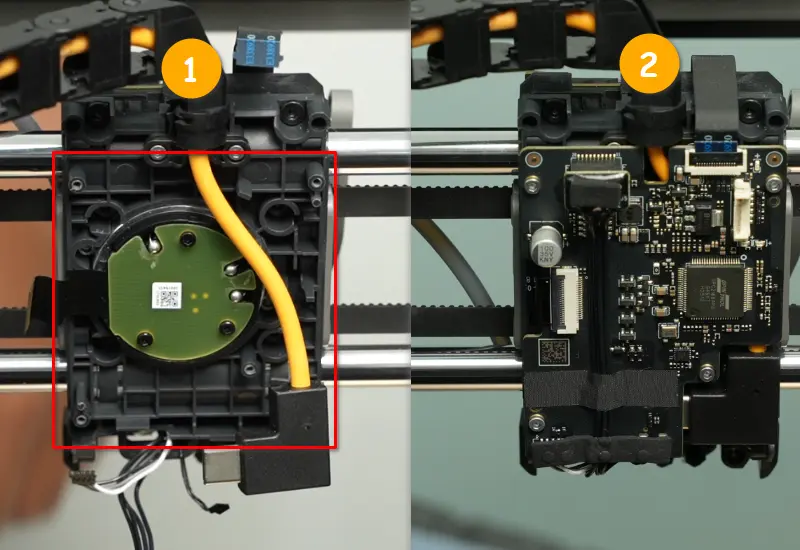

Trin 2: Installer TH-kortet

Se wikien: Udskift vredhoved-kredsløbskortet for vejledning til installation af TH-kortet.

Trin 3: Installer ekstruderne

Se wikien: Udskift ekstruder-komponenter for vejledning til installation af ekstruderne.

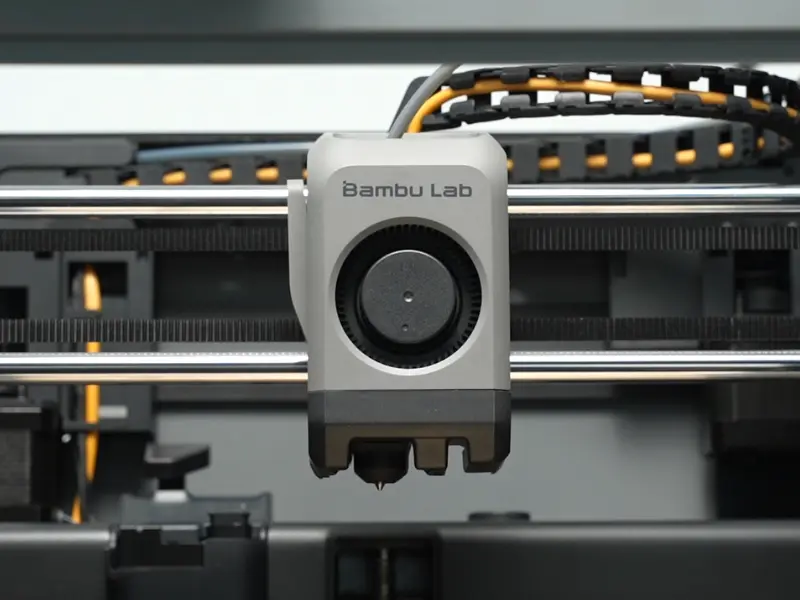

Trin 4: Installer vredhoved-kabinetten

Se wikien: Udskift vredhoved-kabinetten for vejledning til installation af vredhoved-kabinetten.

Funktionsverifikation

Tilslut strøm, tænd printeren, og kontrollér om ekstruderne kan fremføre filament normalt.

Opstår der problemer, skal du gå trinene igennem igen og sikre, at alle forbindelser sidder fast, inden du prøver igen. Hvis problemet fortsætter, bedes du kontakte Bambu Labs tekniske support for yderligere hjælp.
