Udskiftning af Z-akse-remspænder til P2S/X2D

Z-akse-remspænder

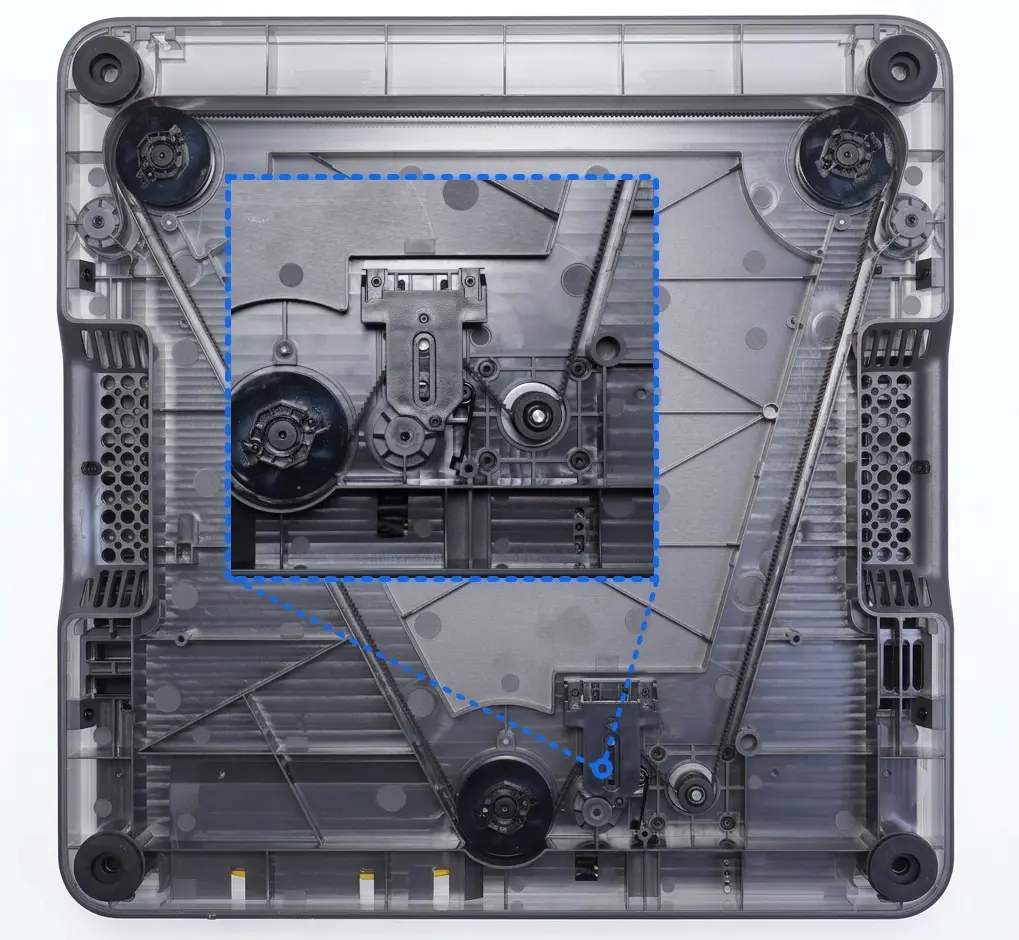

Z-akse-remspænderen er den mekanisme, der sikrer korrekt spænding på Z-akse-remmen, som forbinder Z-akse-motoren med de tre ledesøjler, der driver Z-aksen op og ned i takt.

Hvornår bruges denne guide

• Spænderen afgiver unormal støj, som ikke afhjælpes ved smøring
• Spænderens lejerulle er fejlbehæftet

Nødvendigt værktøj og materialer

1. H2.0 unbrakonøgle
2. H1.5 unbrakonøgle
3. Ny Z-akse-remspænder

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen, inden du udfører vedligeholdelse. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.

Når en vedligeholdelses­opgave kræver, at printeren er tændt, skal du bruge isolerende handsker og passe på ikke at knuse, beskadige eller belaste ledninger, stik eller printkort. Dysespidsen kan være meget varm - rør den aldrig med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Ændringer i X2D Z-spænder:
På grund af den aktive kammertemperaturfunktion i X2D kan printerens base deformeres svagt i høj­temperaturmiljøer. For at sikre, at Z-aksen kan home normalt og undgå unormal bevægelsesmodstand ved forskellige temperaturer, er låseskruerne på X2D-spænderen fjernet, så spænderen dynamisk kan tilpasse remspændingen efter omgivelsestemperaturen. Derfor kræver Z-akse-remmen på X2D ikke yderligere spændingsjustering under normal brug.

Fjernelse af Z-reme-spænderen

Trin 1: Sænk varmebordet

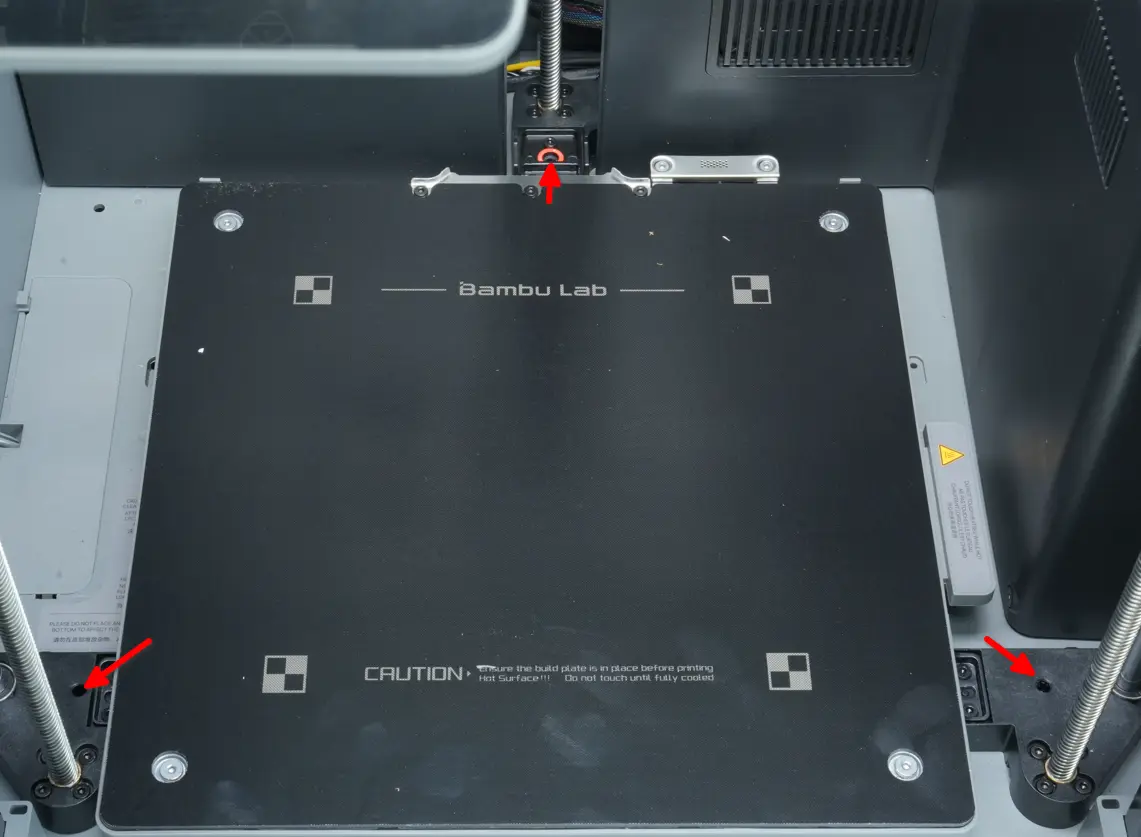

Brug printerens skærm til at sænke varmebordet helt ned til bunden af kabinettet.

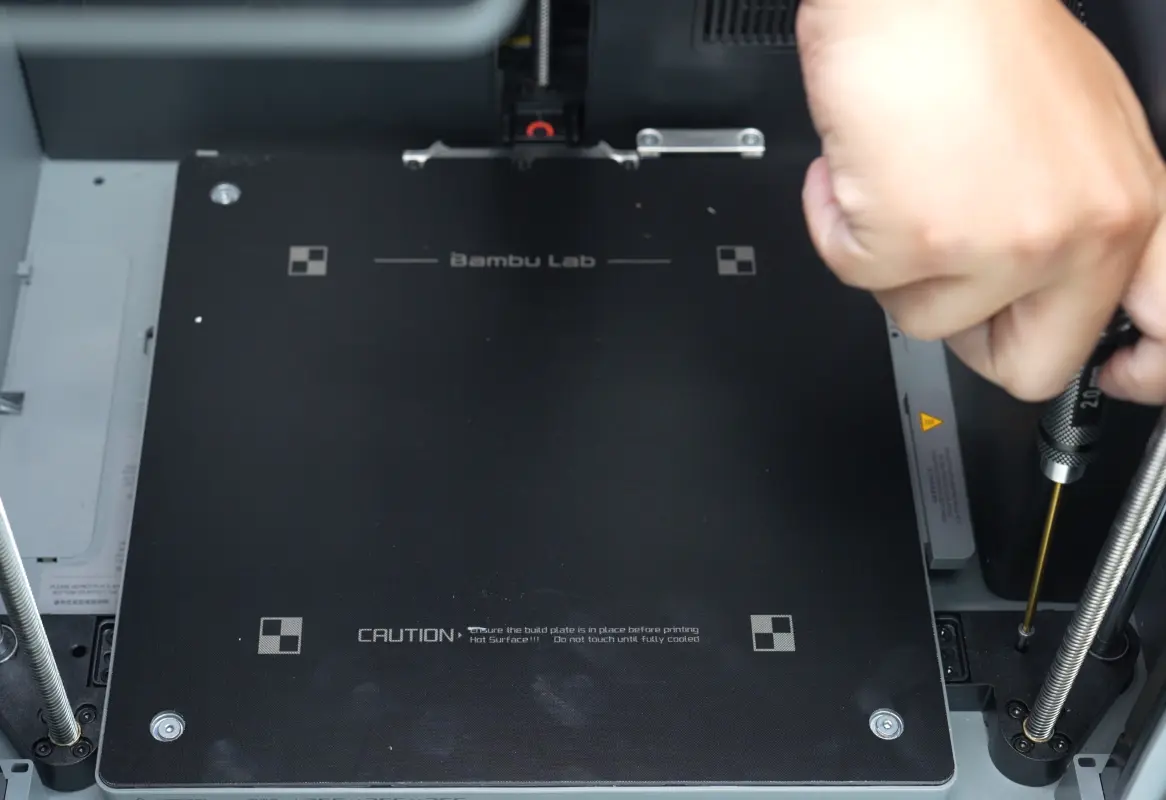

Brug derefter H2.0 unbrakonøglen til at montere de 3 skruer, der holder varmebordet (de samme, der blev fjernet under udpakning). Sluk printeren og frakobl strømmen.

Trin 2: Læg printeren på siden

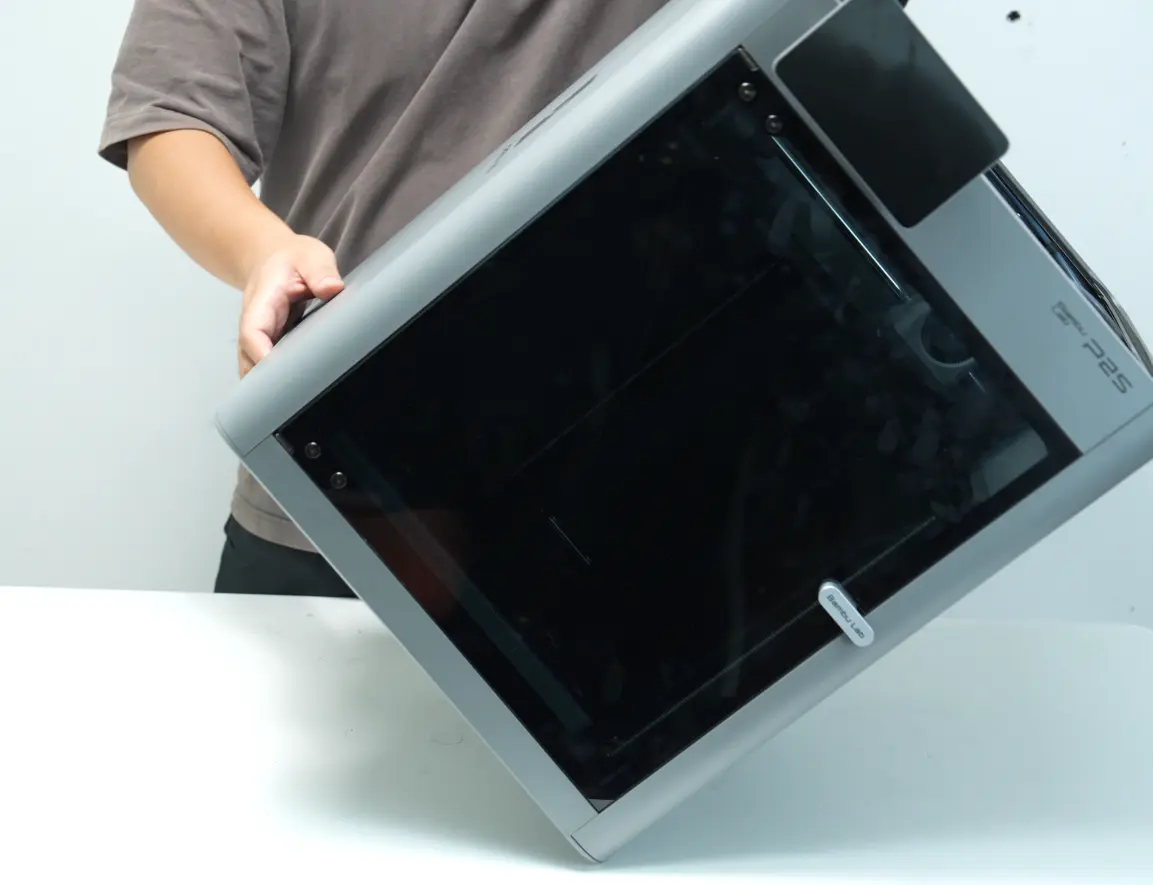

Fjern først topglasset. Læg derefter forsigtigt printeren på siden.

Det er normalt ikke nødvendigt at vende printeren på hovedet, men vær opmærksom på, at skærmen beskadiges, hvis du gør det uden at fjerne den. Se guiden Udskift skærmen.

Trin 3: Fjern skruerne

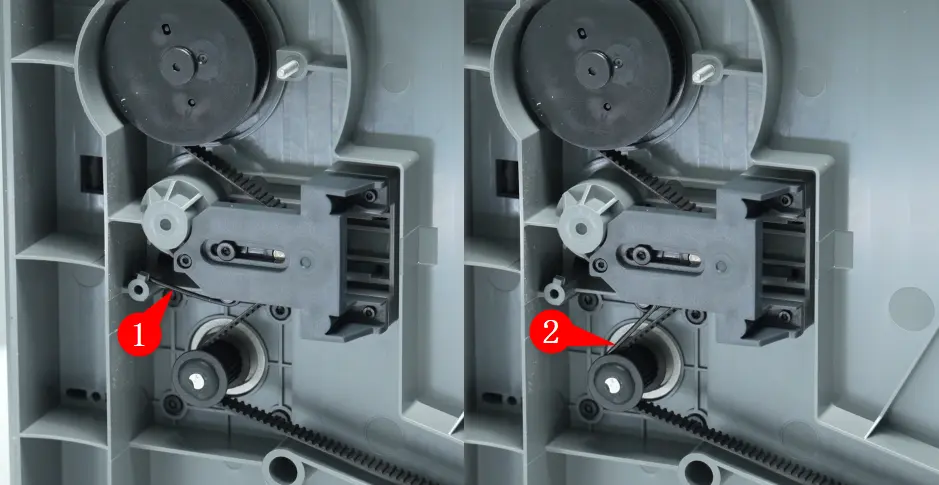

Skub vridningsfjederen opad og hen over dens plasticholder for at udløse spændingen.

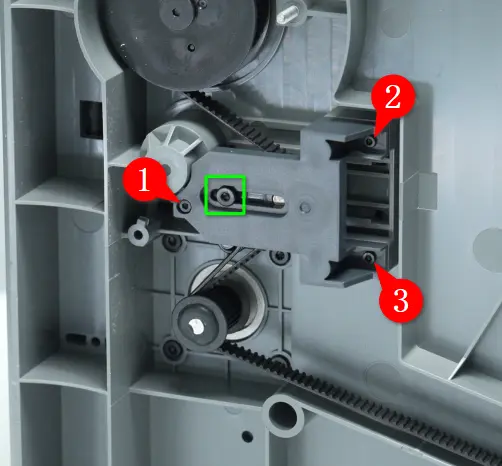

Fjern derefter de tre skruer, der holder spænderdækslet, med H1.5 nøglen. Fjern den enkelt spænderskrue (markeret med grøn boks på billedet nedenfor) med H2.0 unbrakonøglen.

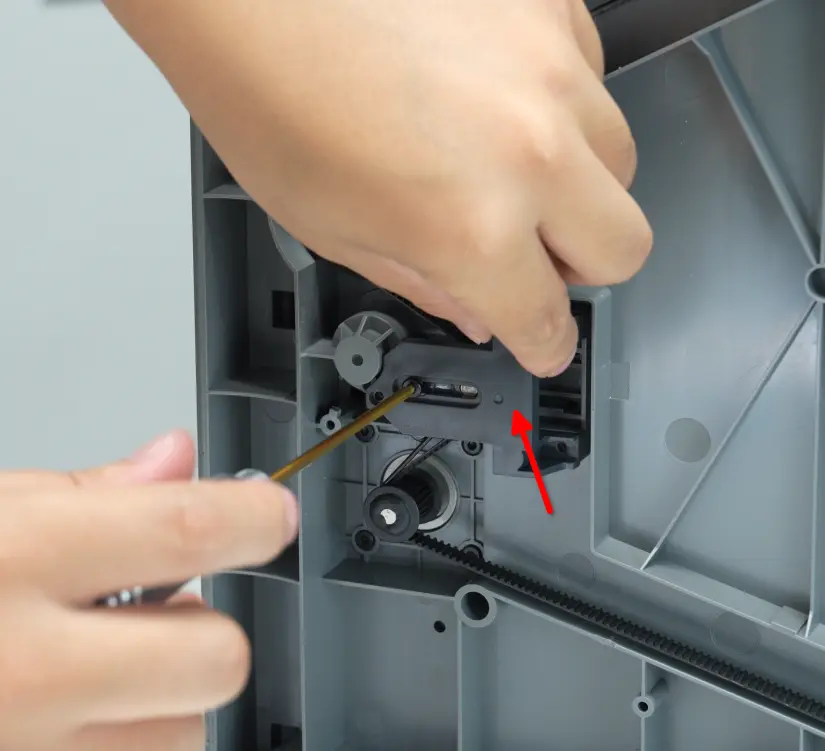

Fjern spænderdækslet.

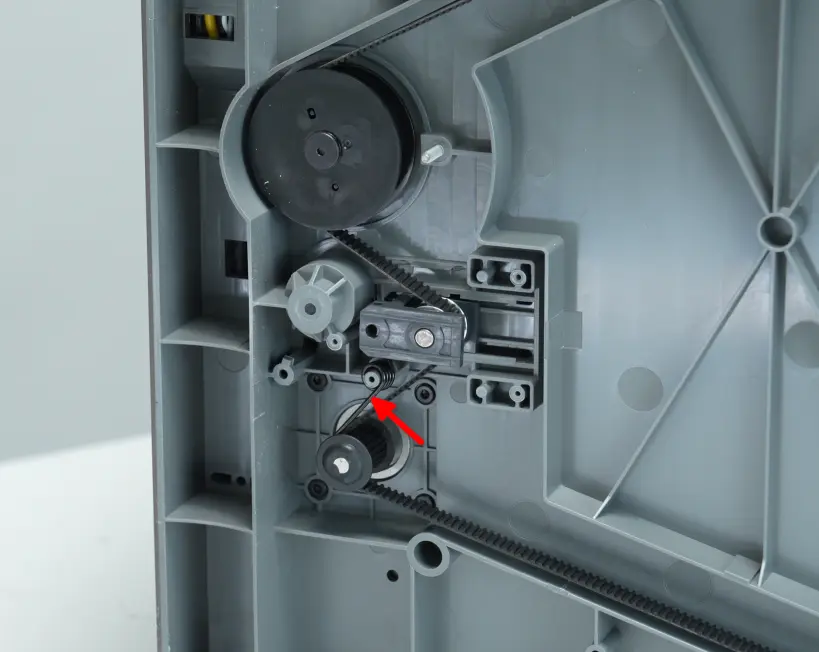

Fjern Z-reme-vridningsfjederen.

Trin 4: Fjern Z-reme-spænderen

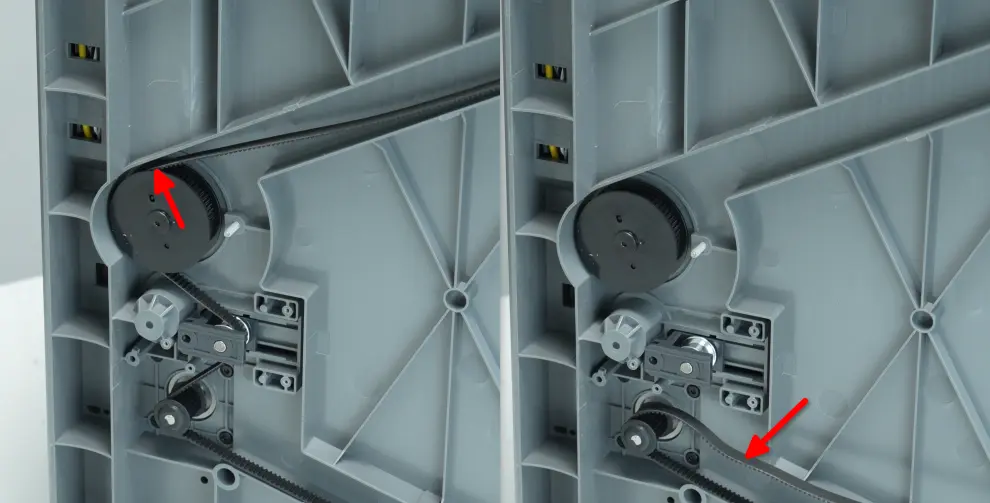

Løft Z-remmen af Z-reme-spænderen.

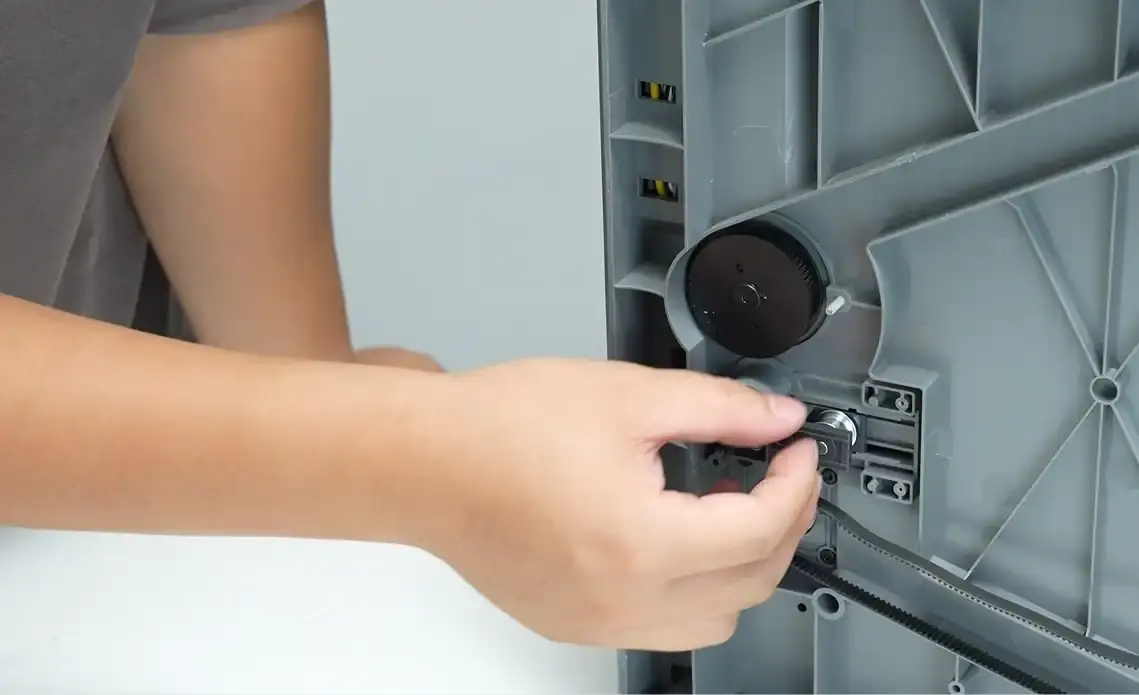

Skyd spænderen til enden af skinnen for at tage selve spænderen ud.

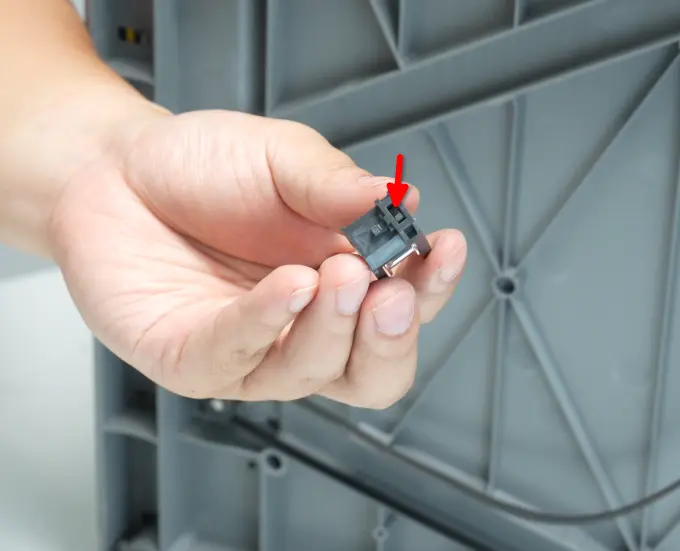

Pas på ikke at miste møtrikken, der sidder i spænderen.

Montering af Z-reme-spænderen

Trin 1: Monter Z-reme-spænderen

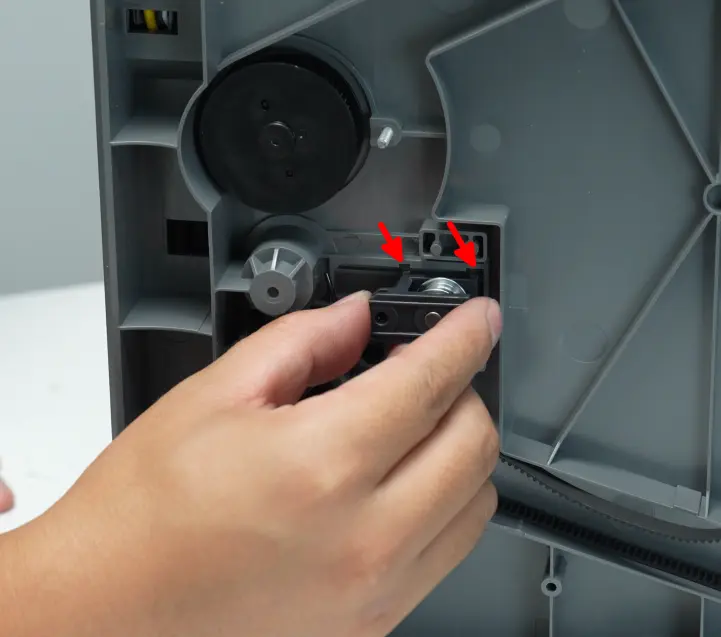

Bekræft at møtrikken stadig sidder i sit spor i spænderen, og sæt spænderen ind i åbningerne.

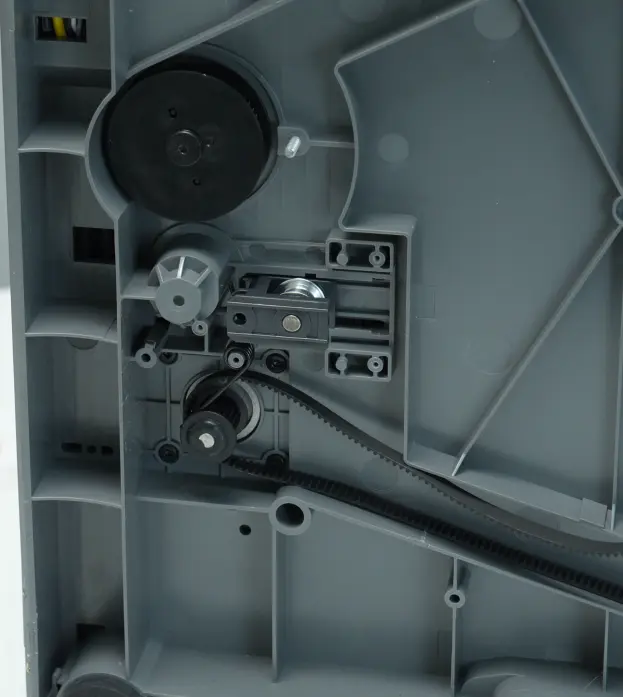

Skyd spænderen mod bagsiden af printeren, så den holdes på plads.

Trin 2: Monter vridningsfjederen

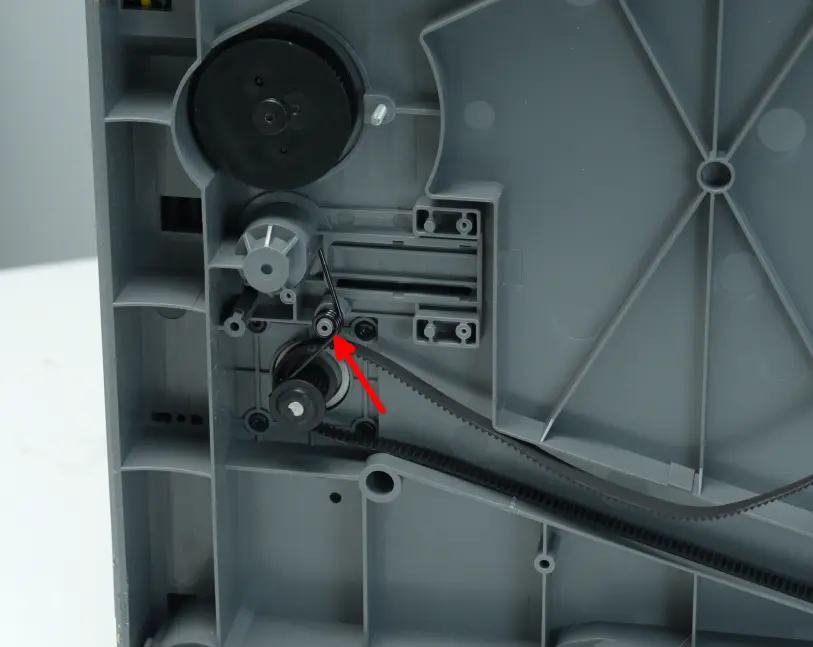

Monter vridningsfjederen på dens holder. Den lange side af fjederen skal vende til venstre som vist på billedet nedenfor.

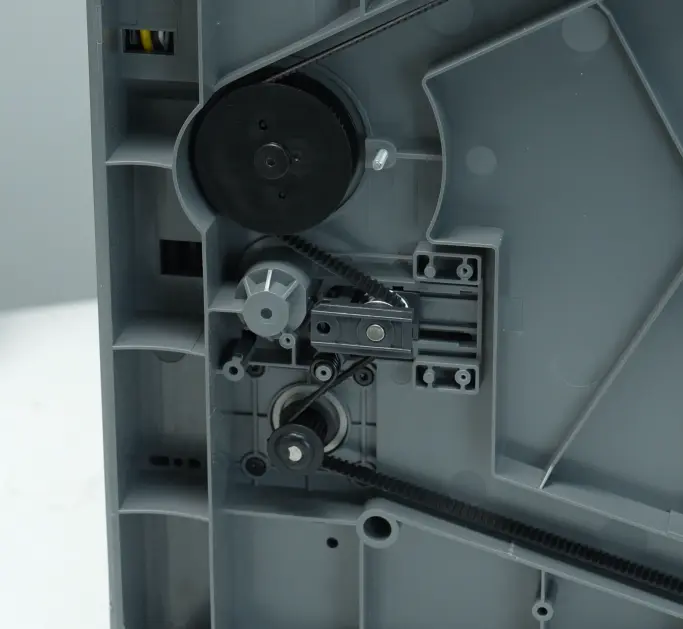

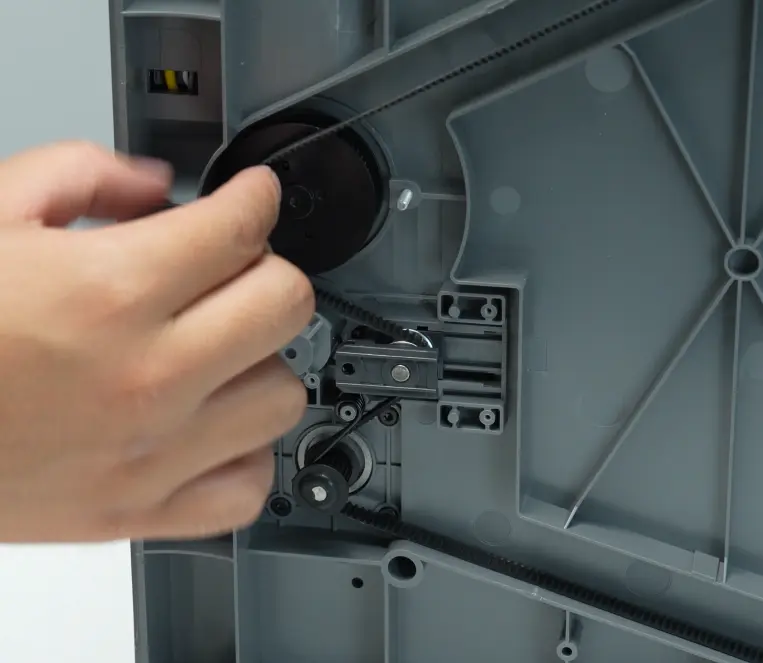

Før Z-remmen tilbage gennem tandhjulene og spænderen som vist nedenfor.

Monter spænderdækslet og stram de tre skruer med H1.5 unbrakonøglen. Monter den store spænderskrue med H2.0 unbrakonøglen, men stram den ikke endnu (vent til trin 4 nedenfor).

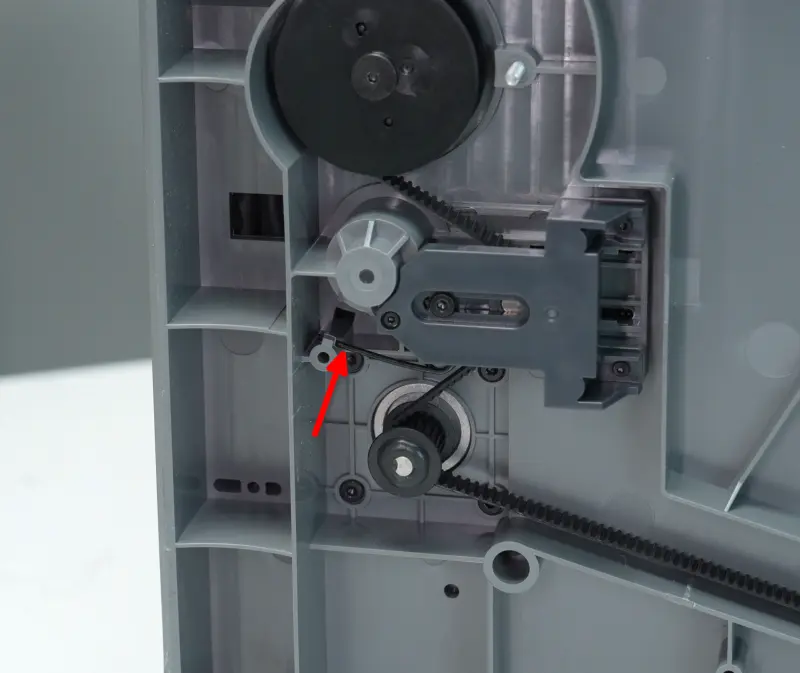

Sæt den lange ende af vridningsfjederen tilbage på sin holder.

Trin 3: Fjern Z-slider-låsen

Stil printeren oprejst igen.

Brug H2.0 unbrakonøglen til at fjerne de tre skruer, der sikrer varmebordet på plads.

Trin 4: Spænd Z-akse-remmen

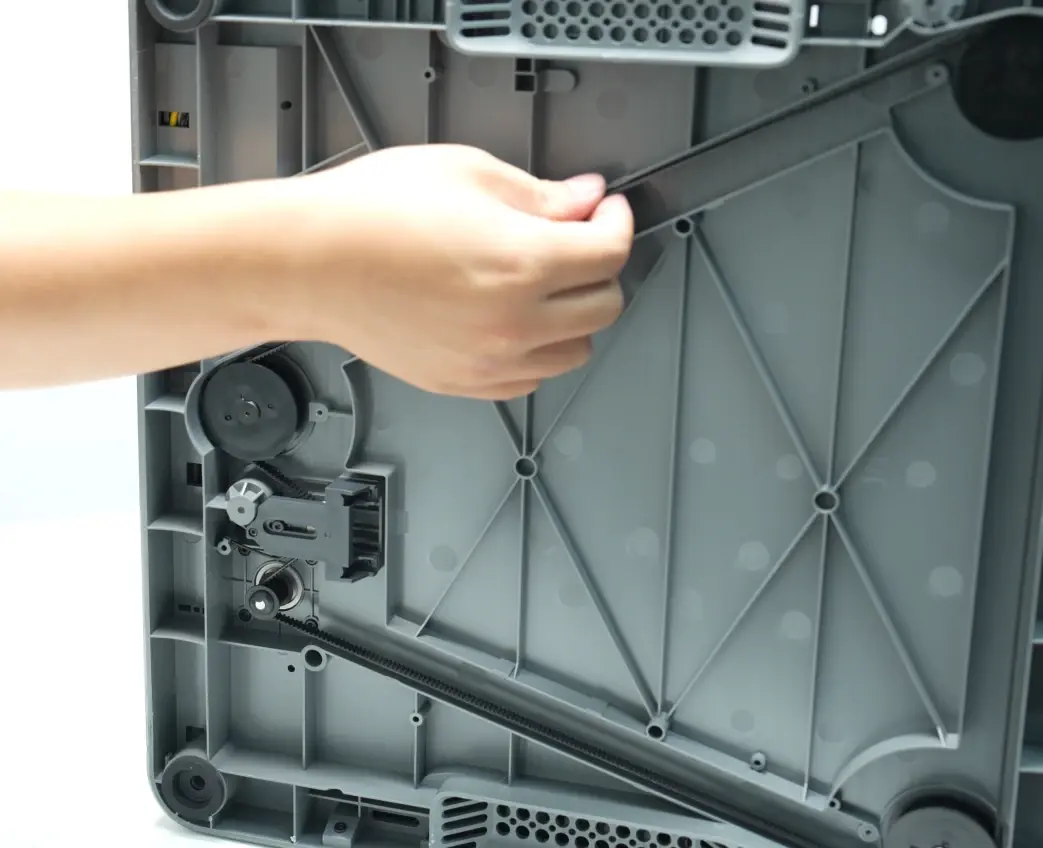

Læg printeren på siden igen og træk Z-akse-remmen frem og tilbage for at bekræfte jævn bevægelse. Stram derefter spænderskruen.

Verifikation

Tilslut printerens strøm, tænd den og kør printerkalibrering. Vises ingen fejl, er udskiftningen gennemført korrekt.
