Ekstruder-komponenter - Udskiftningsguide til P2S

Ekstruderne

P2S ekstruderne er udstyret med tre separate tilbehørsdele:

• Ekstruder-filamentsensor: Monteret på den øverste del af ekstruderen, fungerer som sensor til registrering af filament.

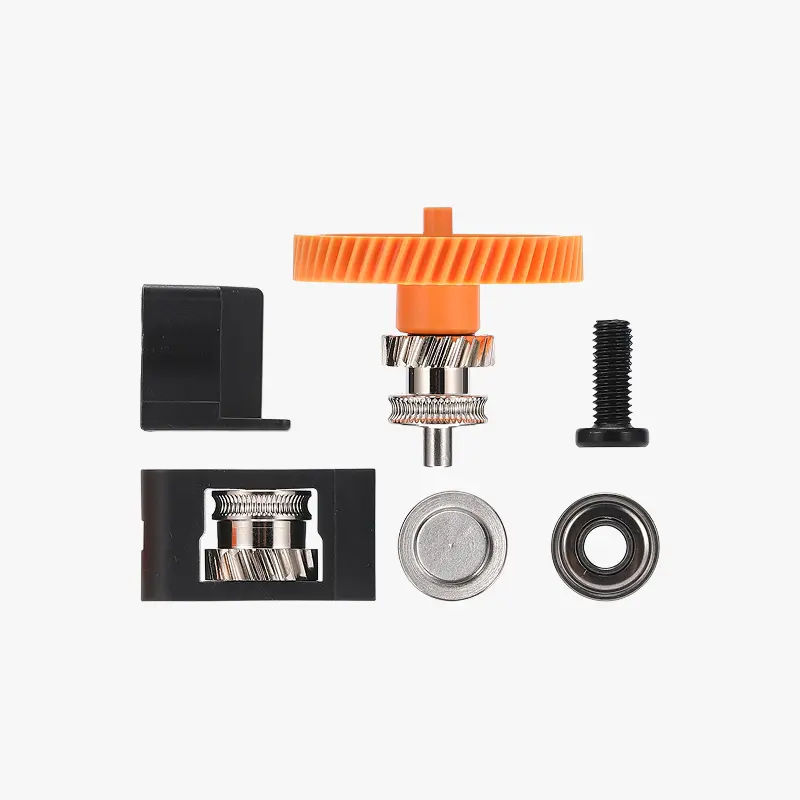

• Ekstruder-tandhjulsenhed: Monteret inde i ekstruderen, drives af ekstruder-motoren og transporterer filament til hotenden eller trækker det tilbage fra ekstruderen.

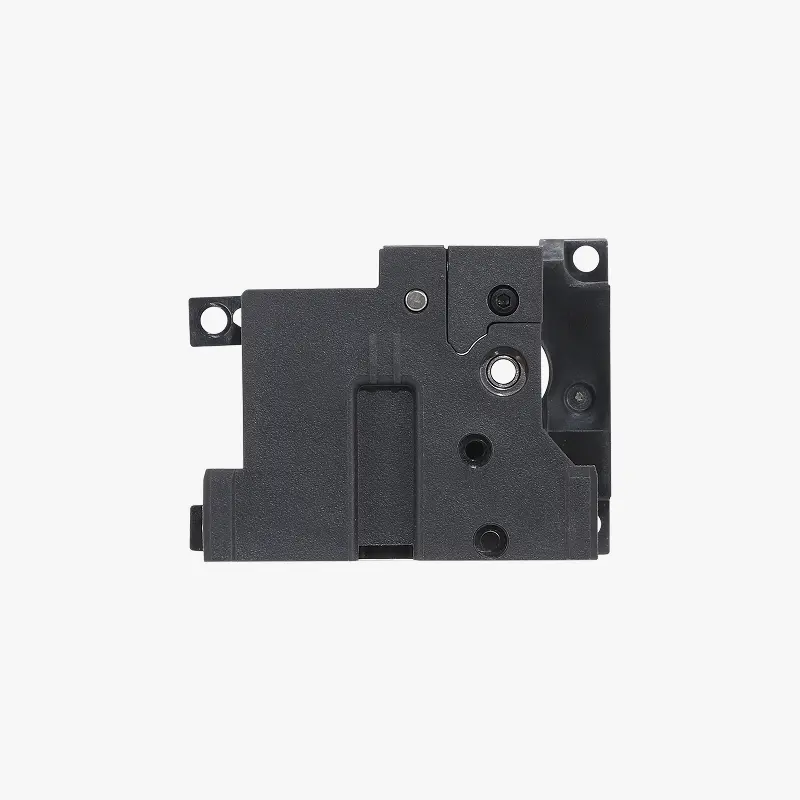

• Ekstruder-frontdækselsenhed: Den ydre kappe til ekstruderenheden.


Hvornår bruges denne guide

Typiske situationer, der kræver udskiftning af ekstruder-tandhjulsenheden:

• Slid på tandhjul eller leje, der forårsager printfejl
• Hvis Bambu Labs tekniske support anbefaler, at tandhjulsenheden skal udskiftes

Typiske situationer, der kræver udskiftning af ekstruder-filamentsensorenheden:

• Hvis filamentregistreringsfunktionen svigter

Typiske situationer, der kræver udskiftning af vredhoved-kabinetten:

• Hvis fysisk beskadigelse påvirker brugen

Monteringsnoter:

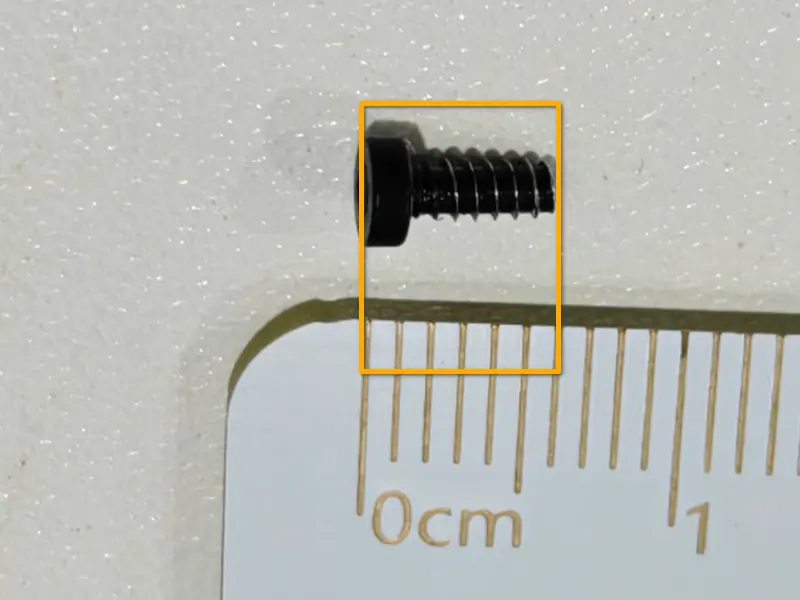

1. Skruerne til filamentsensoren er de sorte BT2-5 skruer. Kontrollér dette under montering, da for lange skruer kan beskadige komponenterne og forårsage registreringsafvigelser.

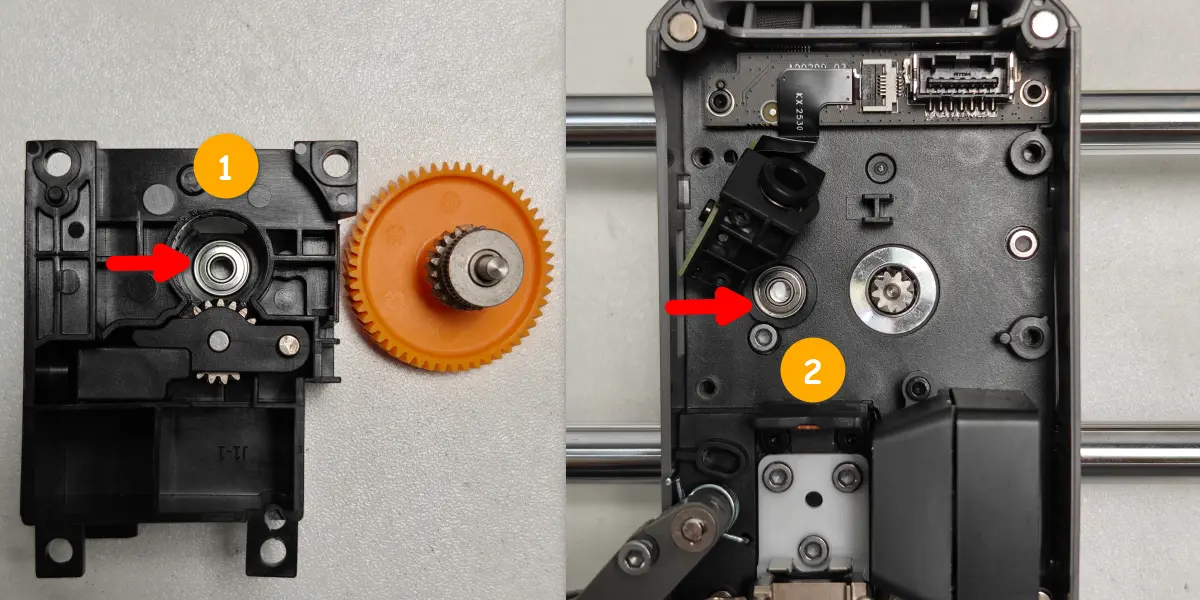

2. Der er 2 lejer til det gule ekstruder-drivtandhjul, som er monteret på ekstruder-frontdækslet og vredhoved-vognen.

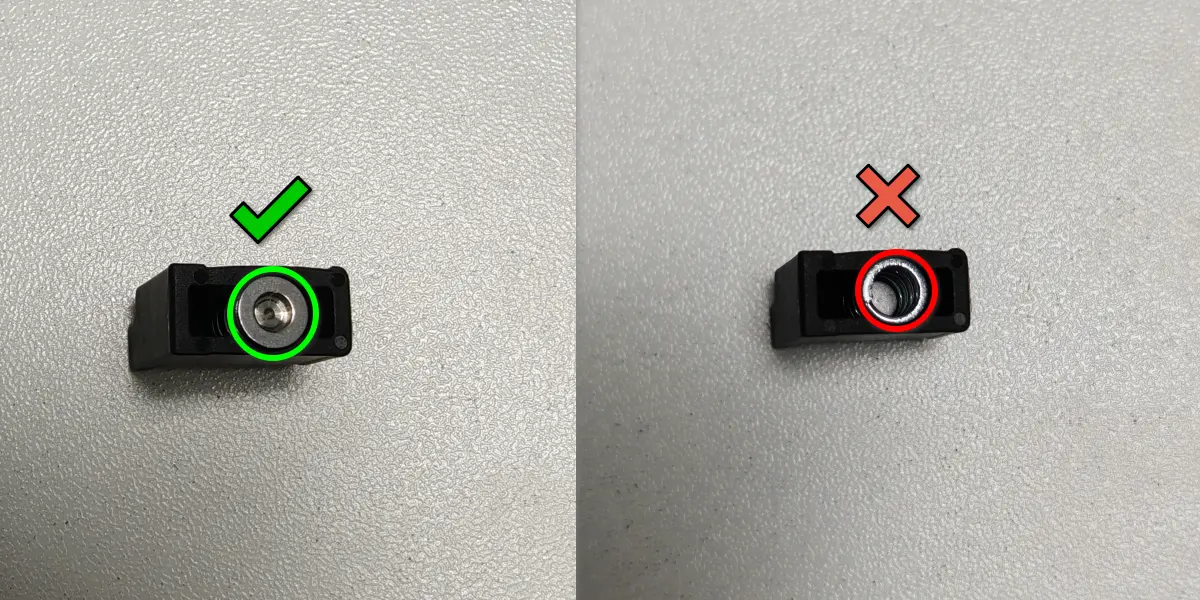

3. Metalendehætten skal sidde på toppen af fjederen, ikke inde i klemmeblokken.

Nødvendige værktøjer og materialer

• Dele der skal udskiftes: Ekstruder-filamentsensorenhed / ekstruder-tandhjulsenhed / vredhoved-kabinetsenhed
• H1.5 umbrakonøgle
• H2.0 umbrakonøgle
• Pincet

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og tag strømkablet ud inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende udstyr.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge tryk på udsatte ledninger, stik eller kredsløbskort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside.

Demontering af ekstruderen

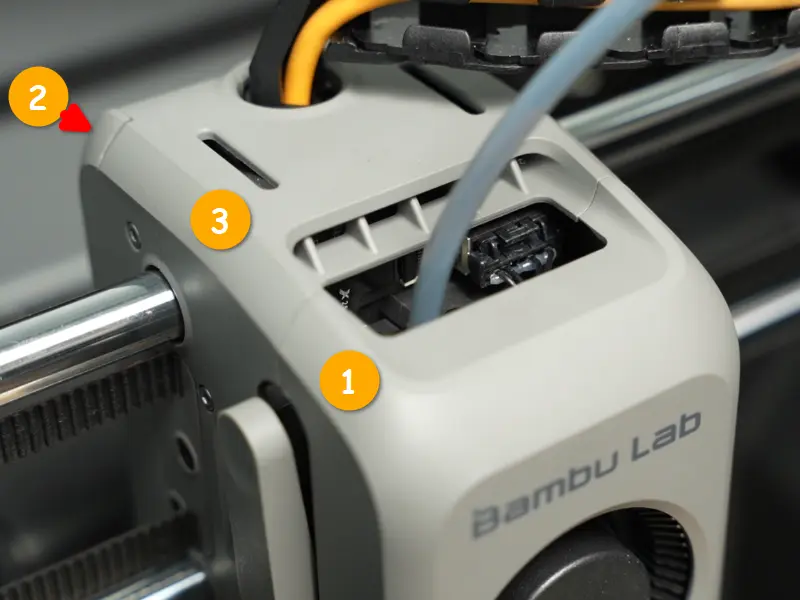

Trin 1: Fjern vredhoved-kabinetten

Se vejledningen til Udskift vredhoved-kabinetten for at fjerne vredhoved-kabinetten.

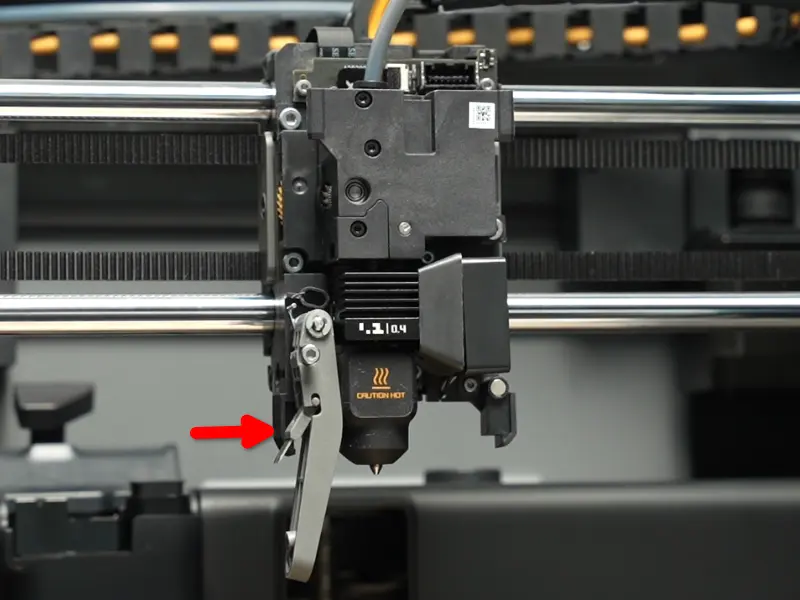

Trin 2: Frigør skæreren

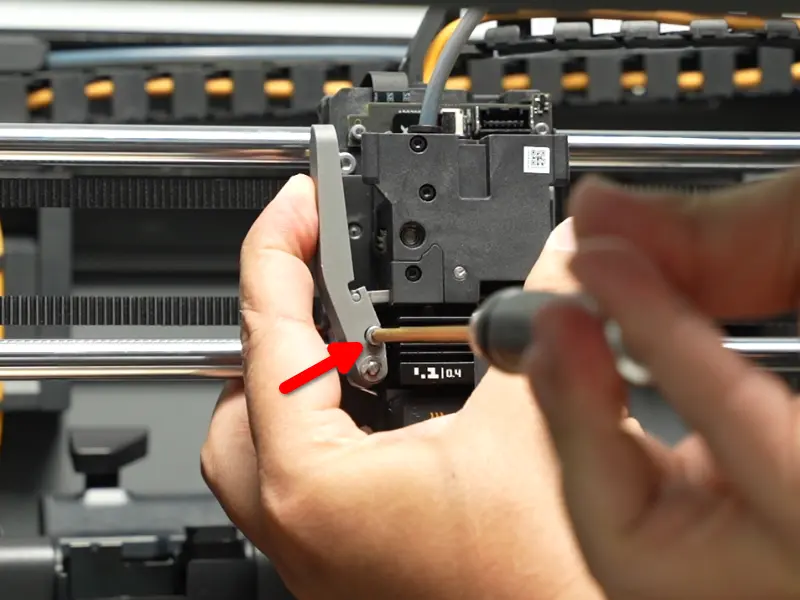

Hold skærerhåndtaget og brug en H2.0 umbrakonøgle til at løsne skærerhåndtagsskruen, så skæreren kan frigøres helt fra ekstruderen.

Trin 3: Fjern ekstruderen

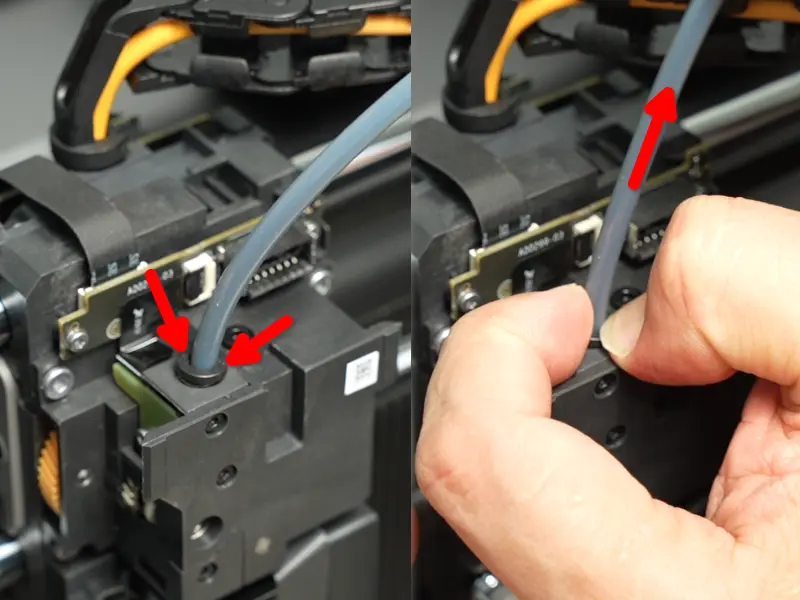

Tryk på pneumatikstikket og træk PTFE-røret ud.

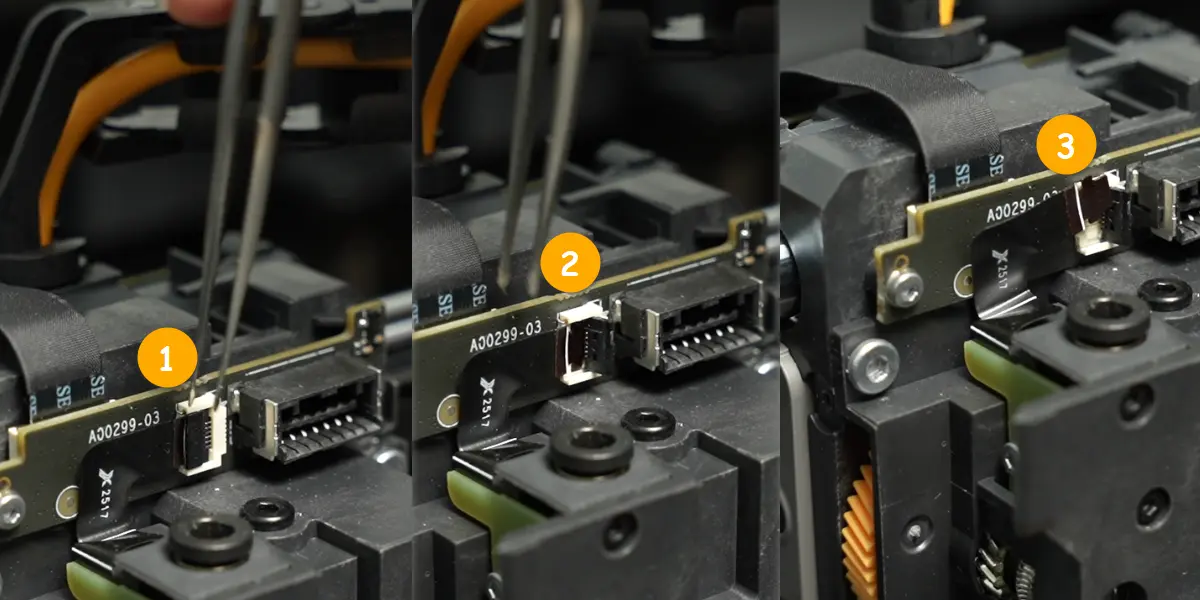

Brug pincet til at åbne stikdækslet på ekstruderens interfacekort og afmonter Hall-pladekablet til filametsensoren.

Bemærk: Der kan sidde lim på stikdækslet til sikring af kabelforbindelsen. Brug spidst pincet til at skære gennem limen og fjern den forsigtigt. Vær forsigtig ved afmontering af dette FPC-kabel for at undgå beskadigelse ved for stor kraft.

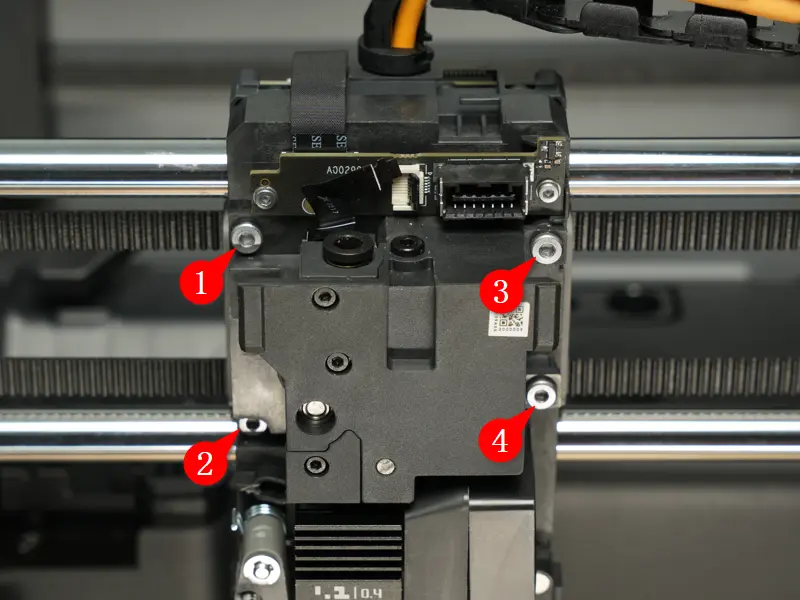

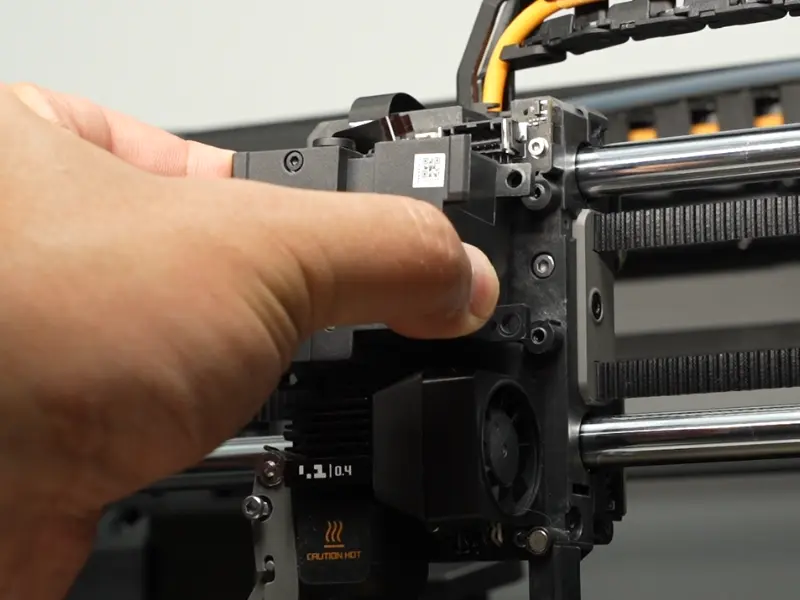

Brug en H2.0 umbrakonøgle til at fjerne de fire skruer og tag derefter ekstruderen ud.

Håndter FPC-kablet forsigtigt ved afmontering for at undgå beskadigelse ved for stor kraft.

Trin 4: Fjern ekstruder-filamentsensoren

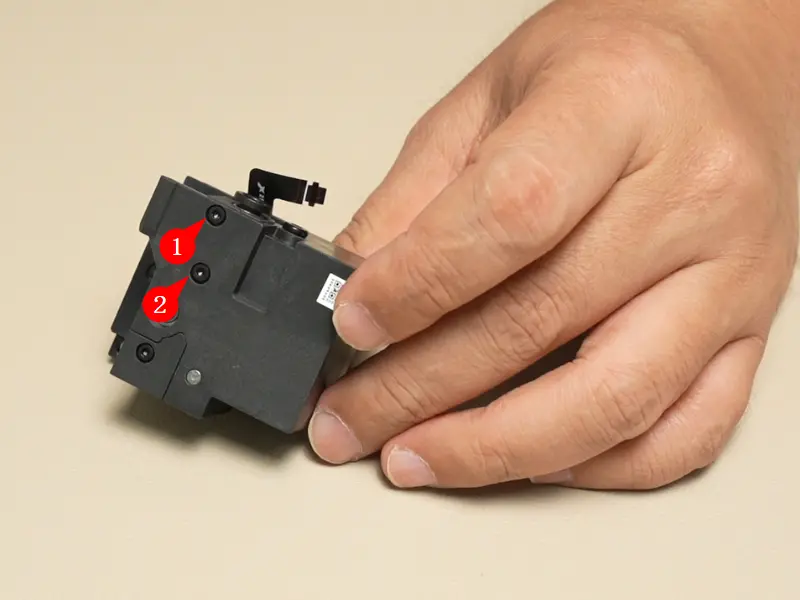

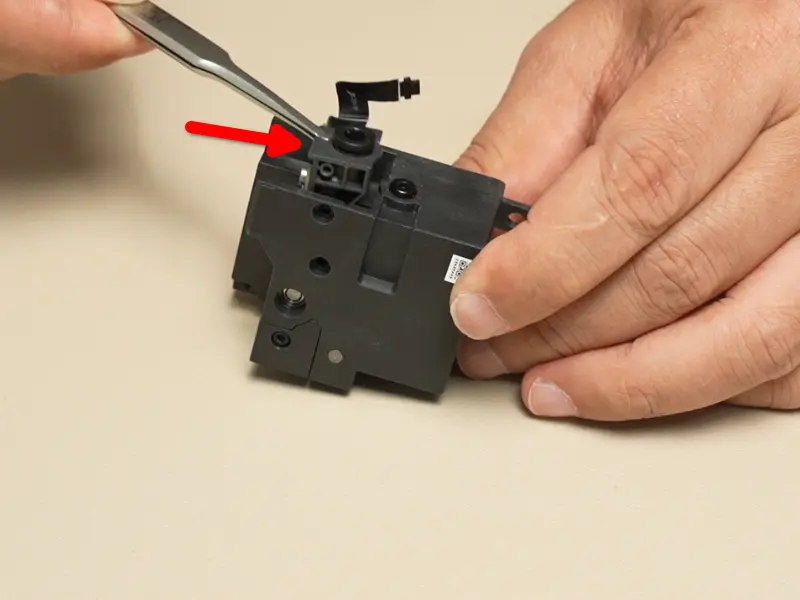

Brug en H1.5 umbrakonøgle til at fjerne de to skruer og tag ekstruder-filamentsensoren ud.

Trin 5: Adskil ekstruder-frontdækslet og ekstruder-tandhjulsenheden

Ekstruderen indeholder mange små komponenter. For at undgå at dele falder ud, skal du placere den på en ren overflade med tandhjulene vendende opad.

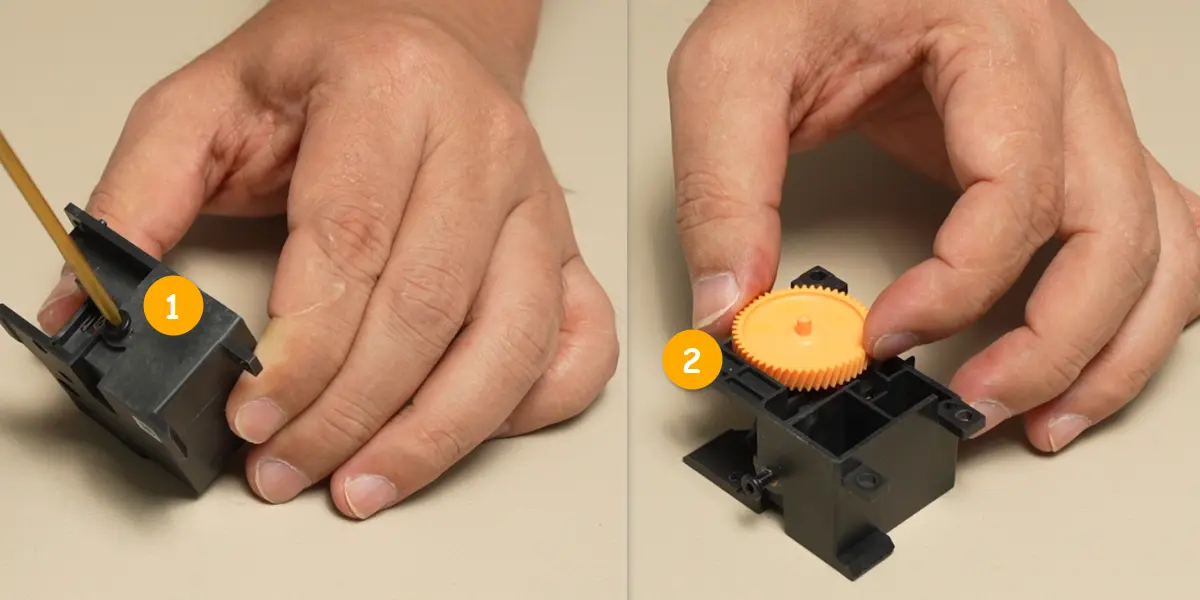

Brug en H2.0 umbrakonøgle til at løsne den ene skrue og fjern det gule ekstruder-drivhjul fra ekstruderen.

Tip:

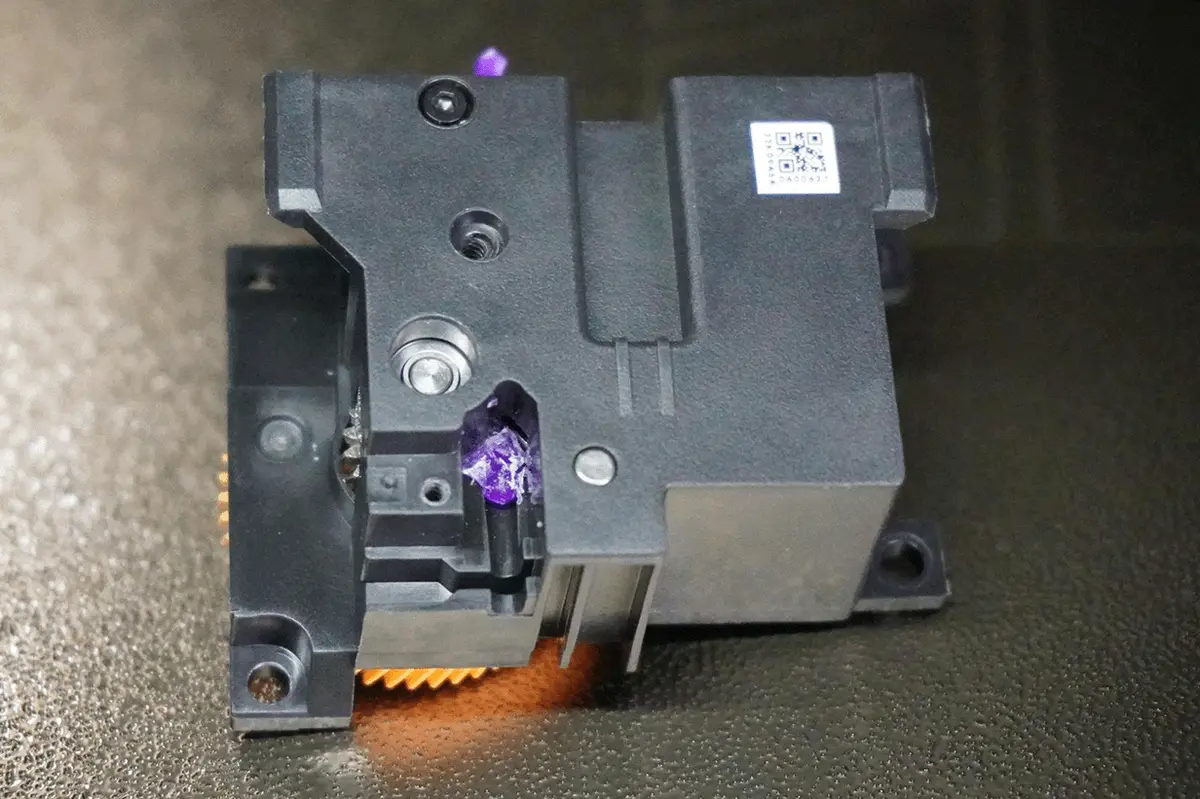

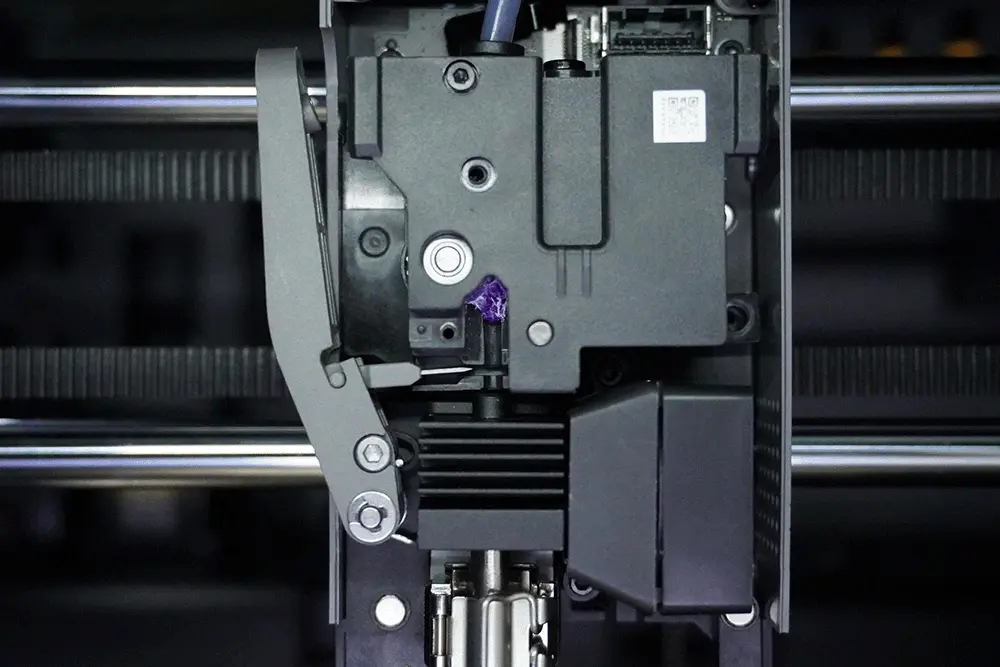

Hvis filament sidder i klemme mellem ekstruderens drivhjul og medløbshjul, kan du muligvis ikke fjerne drivtandhjulet direkte fra forsiden.

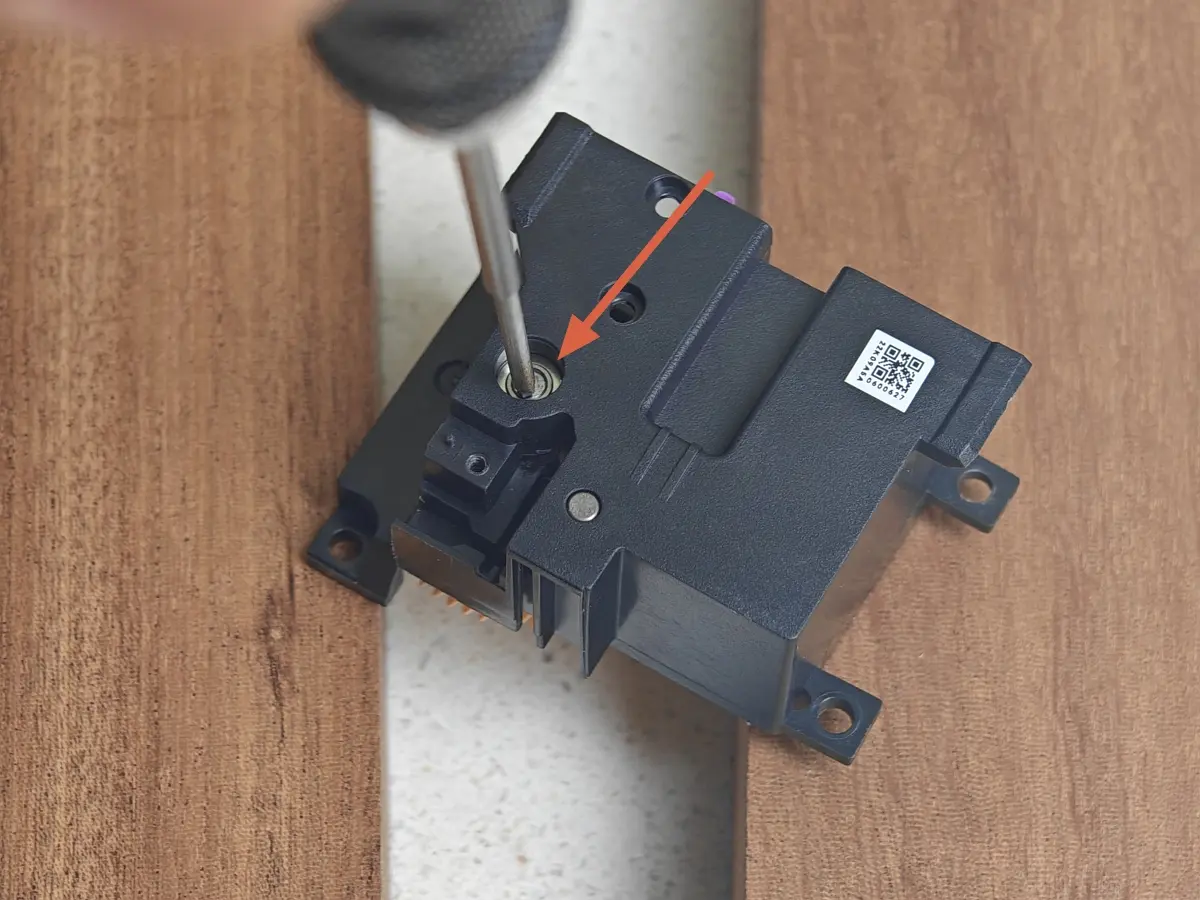

Hvis du ikke kan fjerne det direkte, skal du banke på akslen fra bagsiden af drivtandhjulet for at skubbe det ud. Bank på positionen vist nedenfor:

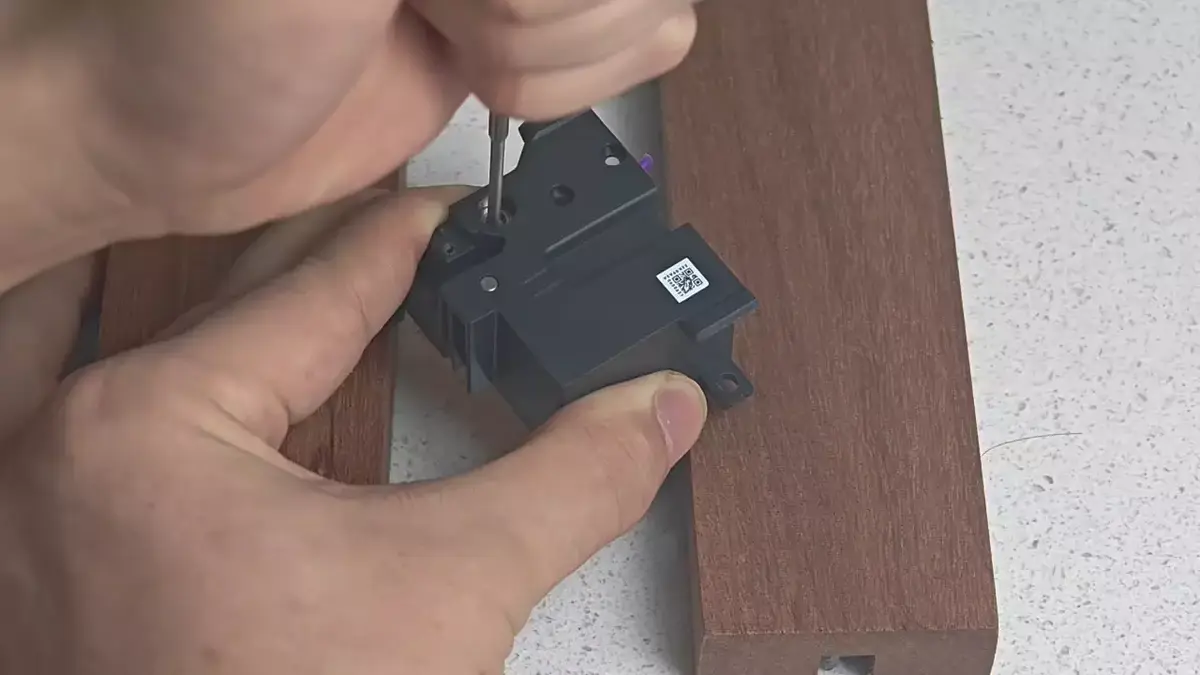

Fjernelsesprocessen er som følger:

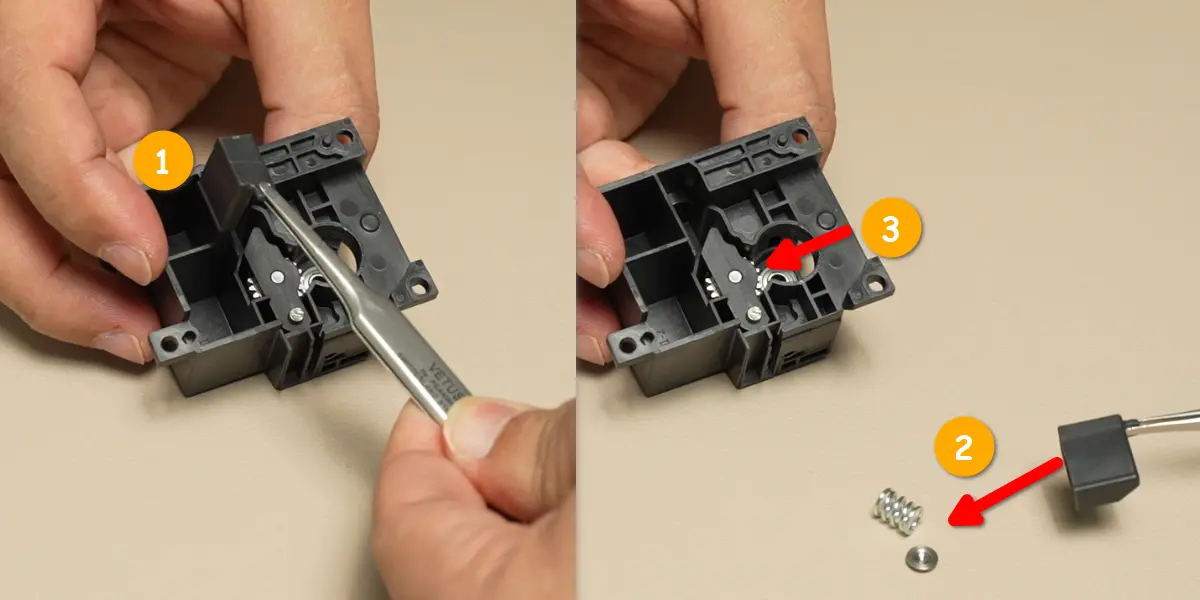

Fjern klemmeblokken, ekstruder-medløbshjulet og øvrige tilbehørsdele fra ekstruder-frontdækslet.

Samling af ekstruderen

Trin 1: Monter ekstruder-tandhjulet på ekstruder-frontdækslet

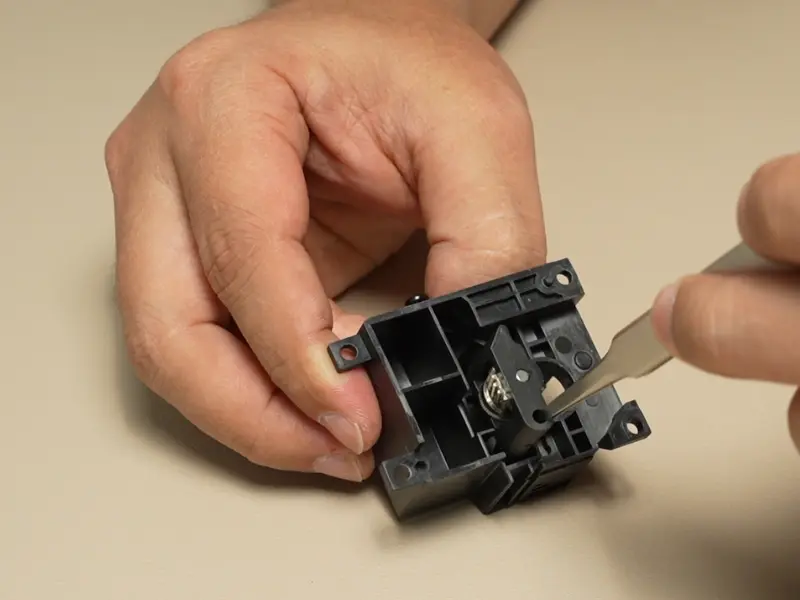

Monter ekstruder-medløbshjulet på ekstruder-frontdækslet.

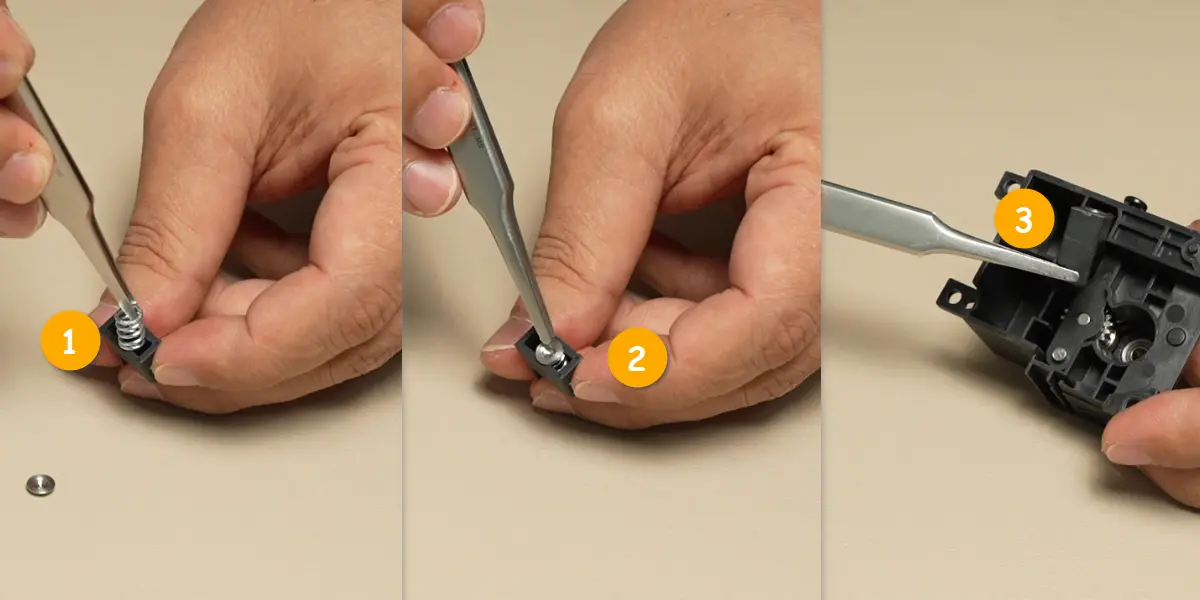

Monter fjederen og metalendehætten i klemmeblokken tæt op ad ekstruder-medløbshjulet, og monter klemmeblokken på ekstruder-frontdækslet.

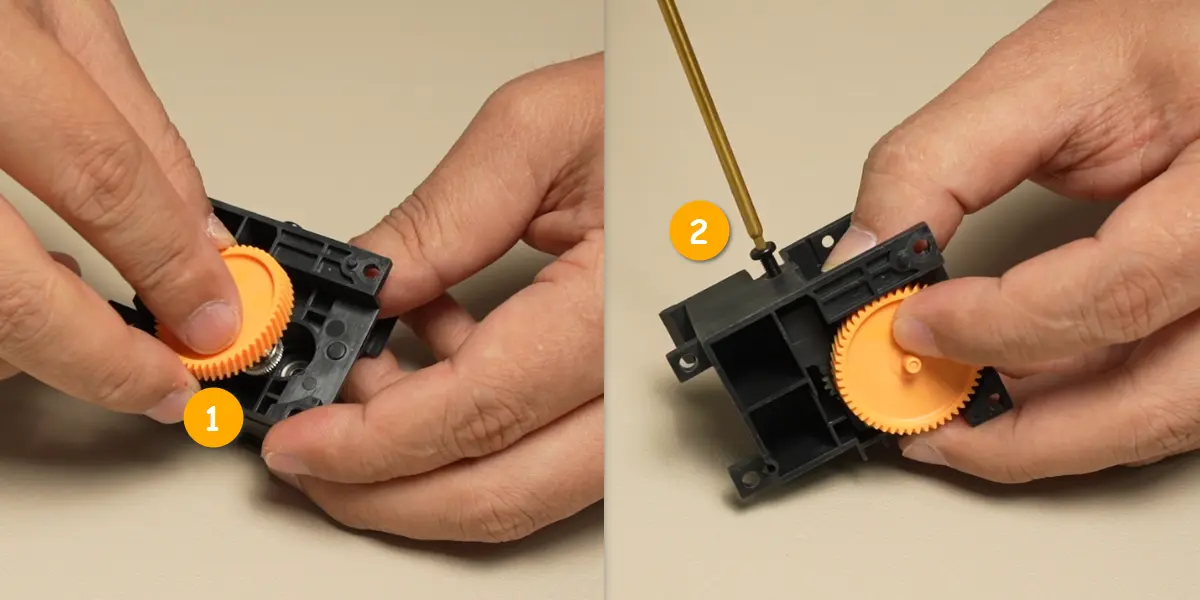

Monter ekstruder-drivhjulenheden og stram den ene skrue.

Trin 2: Monter ekstruder-filamentsensoren

Monter ekstruder-filamentsensoren på ekstruderen og stram de to skruer.

Trin 3: Installer ekstruderenheden

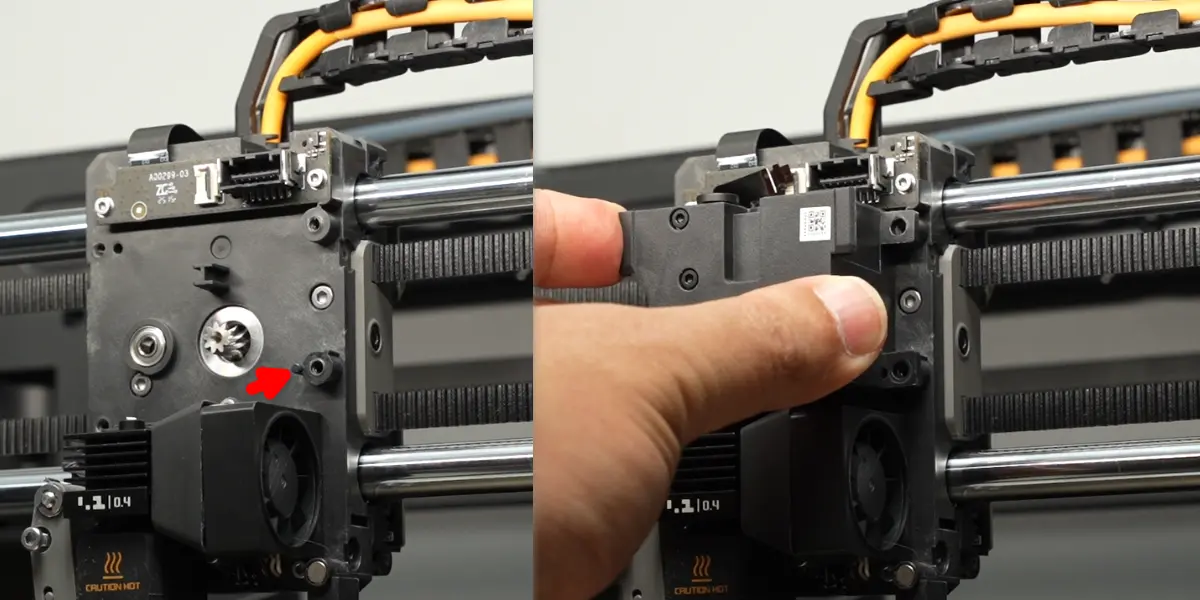

Monter ekstruderen på vredhoved-vognen.

Stram de fire skruer.

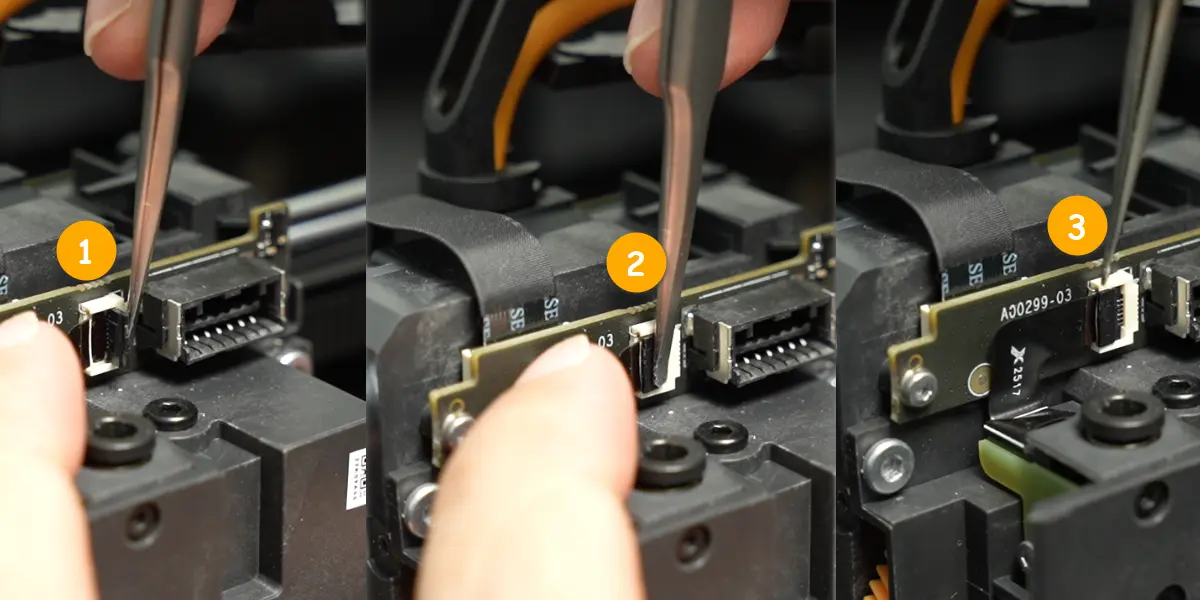

Tilslut ekstruder-filamentsensorens kabel til stikket på ekstruderens interfacekort. Luk stikket og tryk stikdækslet ned, til det sidder tæt over fleksikablet.

Trin 4: Installer skæreren

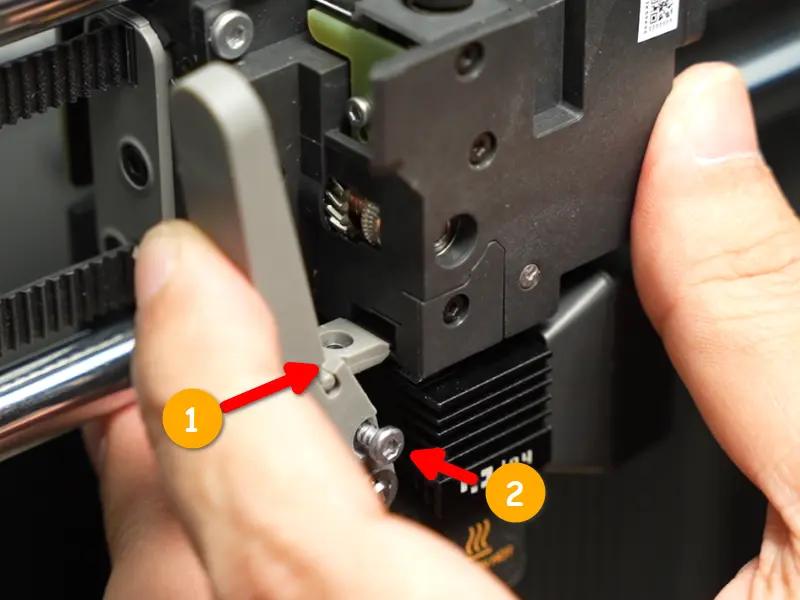

Hold skærerhåndtaget med hånden, skub skæreren ind i ekstruderen langs skærerrillen, og stram håndtagsskruen med en umbrakonøgle.

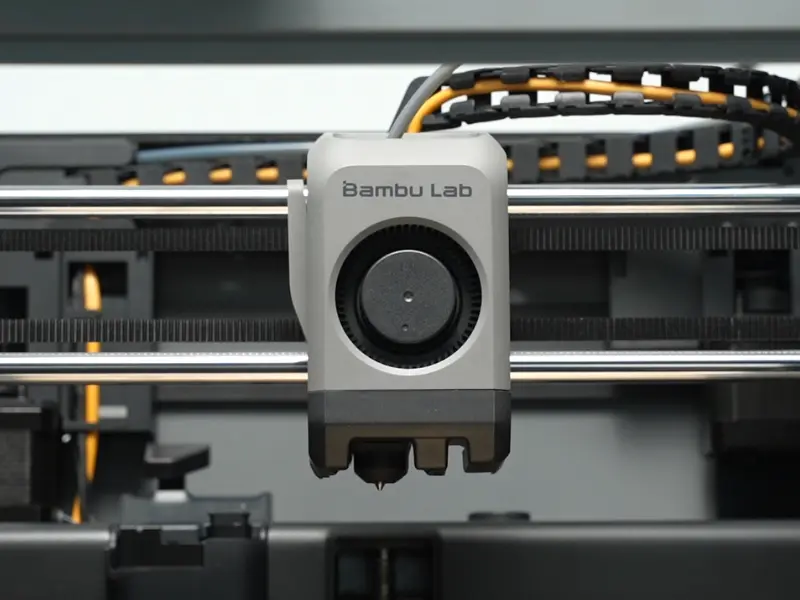

Trin 5: Installer vredhoved-kabinetten

Se vejledningen til Udskift vredhoved-kabinetten for at installere vredhoved-kabinetten.

Funktionsverifikation

• Kontrollér at håndtaget bevæger sig jævnt.
• Tænd printeren og kontrollér, at ekstruder-filamentsensorkortet kan registrere filamentets tilstand normalt.
• Tænd printeren og bekræft, at ekstruderen kan drives normalt af ekstruder-motoren.
