Udskiftning af Hotend-varmeenhed og kølefan på P2S

Hotend-varmeenhed og kølefan

Hotend-varmeenhed: Et tilbehør monteret på printerhovedet, der er ansvarlig for at opvarme printmaterialerne (f.eks. PLA, ABS m.m.) til smeltet tilstand.
Tilbehørspakken inkluderer hotend-varmeenheden og fastgørelsesskruer:

1. Hotend-varmeenhed x 1
2. M2.5x5 skruer x 3


Kølefan til hotend: Køler den øvre del af hotend for at forhindre, at filamentet blødgøres for tidligt og forårsager tilstopninger.
Tilbehørspakken inkluderer hotend-fanen, luftkanalen og monteringsskruerne:

1. Kølefan til hotend x 1
2. Luftkanal x 1
3. BT2x5 skrue x 3


Hvornår skal du bruge denne guide

• Unormal hotend-opvarmningsfunktion, der indikerer mulig fejl.
• Beskadigede kabler til hotend-varmeenheden/kølefan til hotend, der påvirker printerens drift.
• Tydeligt fysisk skade på hotend-varmeenheden/kølefan til hotend som følge af fejlhåndtering eller stød, der svækker funktionaliteten.
• Bambu Labs tekniske support har anbefalet udskiftning af hotend-varmeenheden eller kølefan til hotend baseret på diagnostiske fund.

Nødvendige værktøjer og materialer

• Ny hotend-varmeenhed/kølefan til hotend
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelse. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende miljø.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe meget på ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller printkort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du åbne en ny support-sag på vores supportside for at få hjælp.

Fjernelse af hotend-varmeenheden/kølefan til hotend

Trin 1: Fjern printerhovedets hus

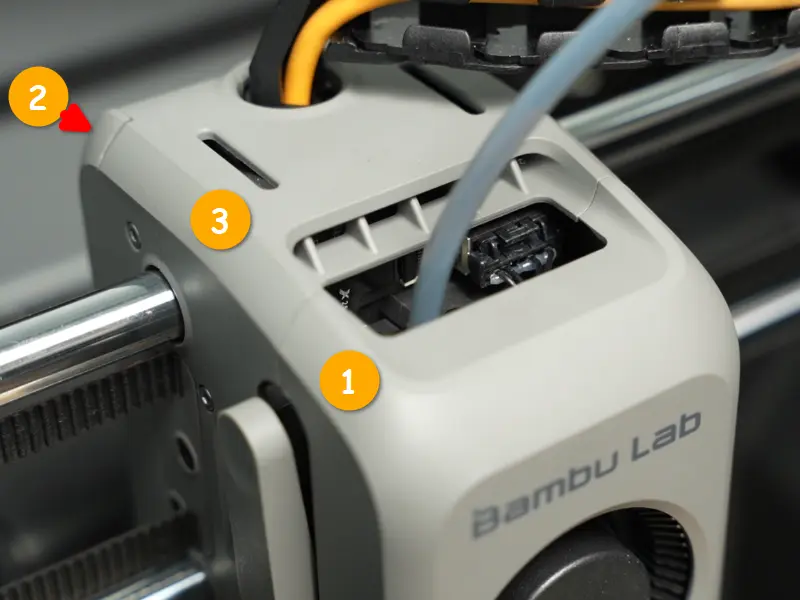

Se wiki-siden om Udskiftning af Printerhovedets Hus for at fjerne for- og bagdækslet på printerhovedet.

Bemærk: Demontering og montering af hotend-varmeenheden påvirkes ikke af fjernelse af printerhovedets mellemramme.

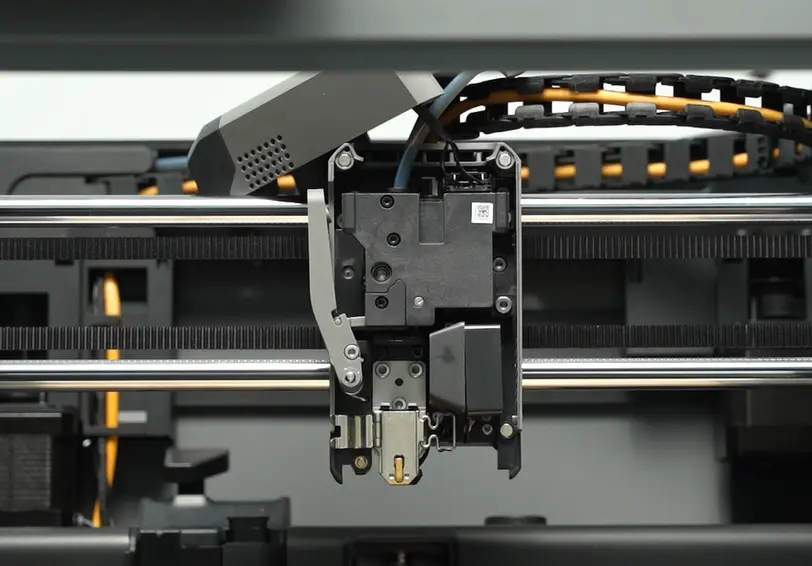

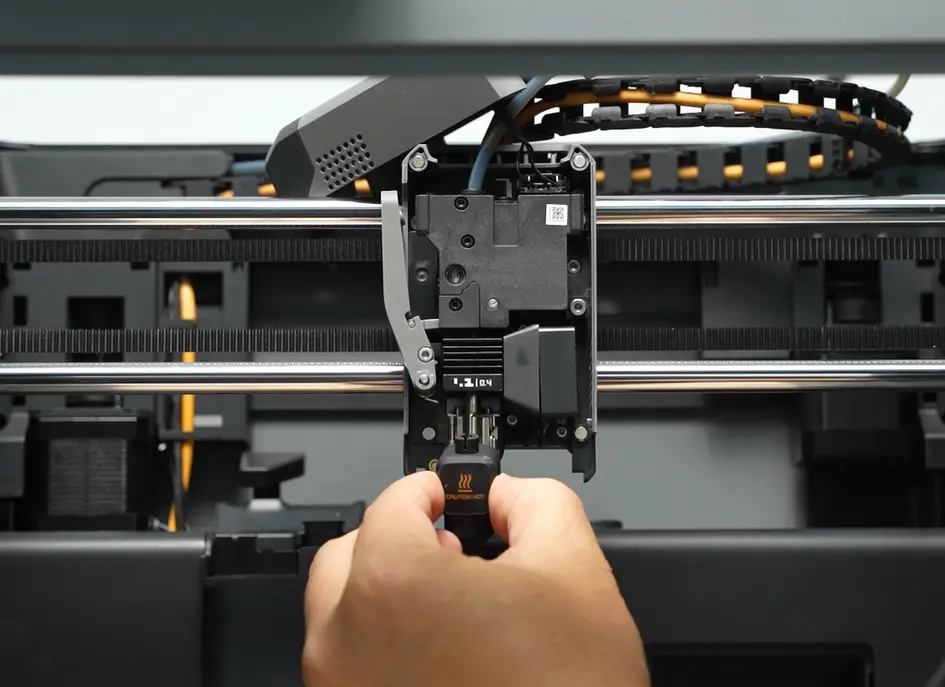

Trin 2: Fjern silikonehætten og hotend

Se wiki-siden om Udskiftning af Hotend og Silikonehætte for at fjerne hotend-silikonehætten og hotend.

Trin 3: Fjern luftkanalen

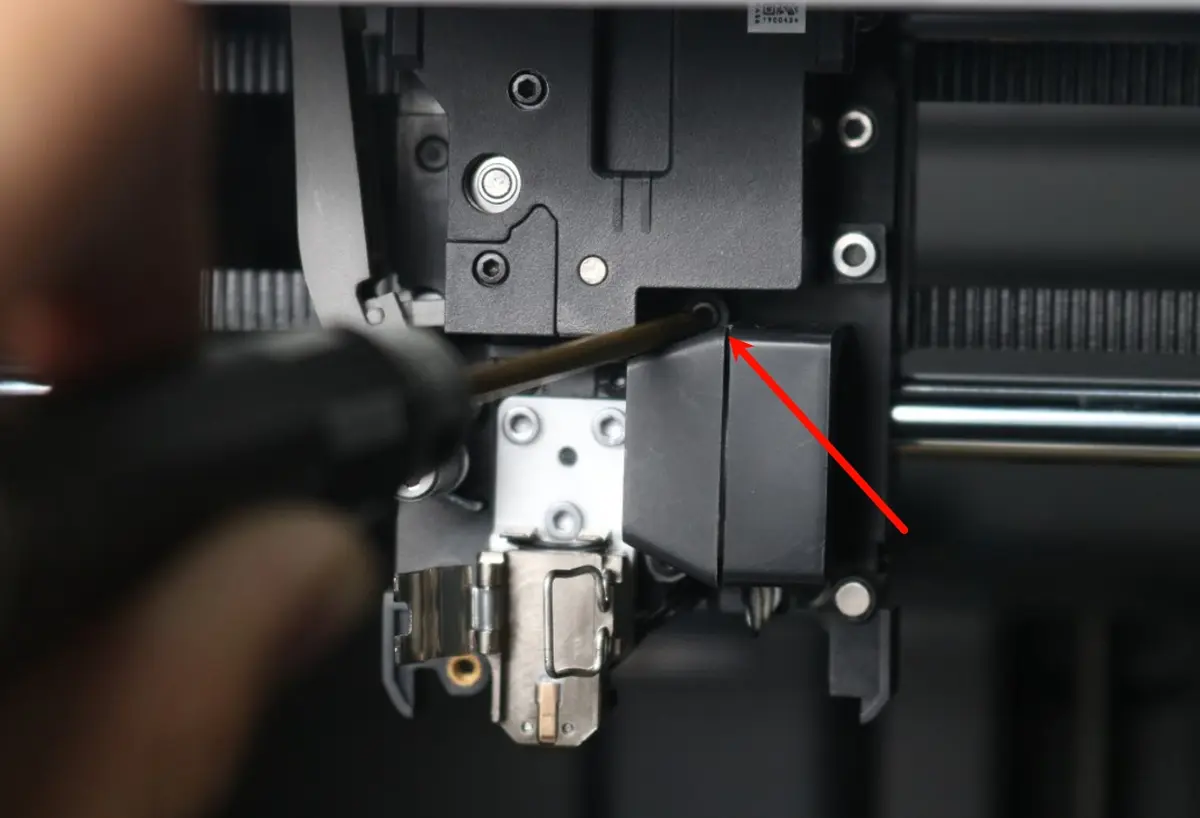

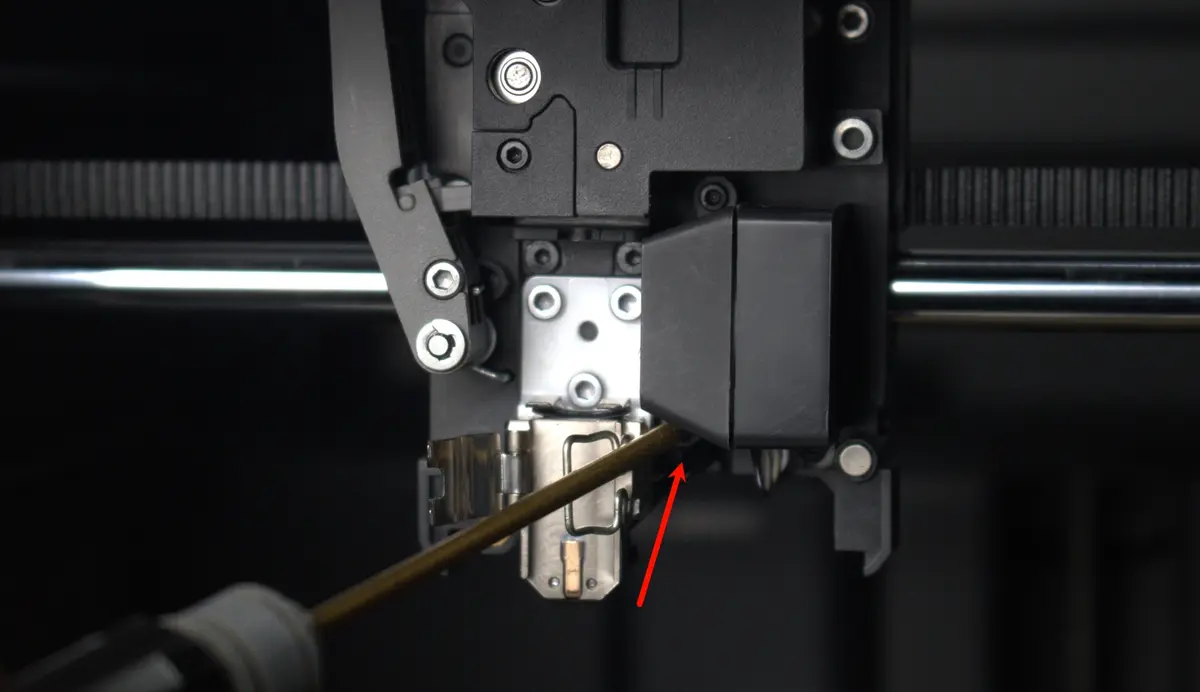

Brug en H1.5 unbrakonøgle til at fjerne de to fastgørelsesskruer til luftkanalen (BT2x5) og fjern derefter luftkanalen.

Trin 4: Fjern kølefan til hotend

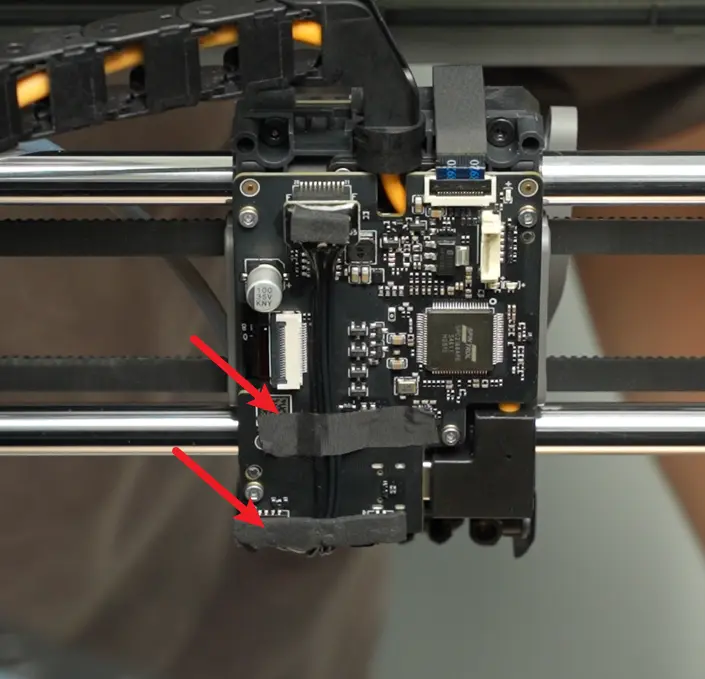

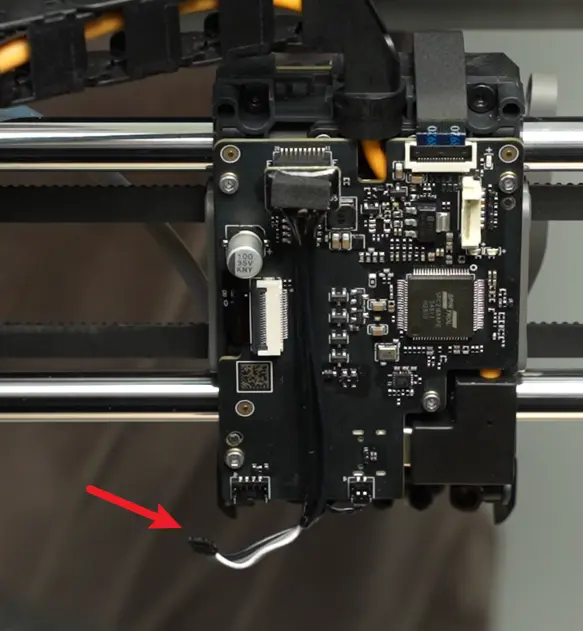

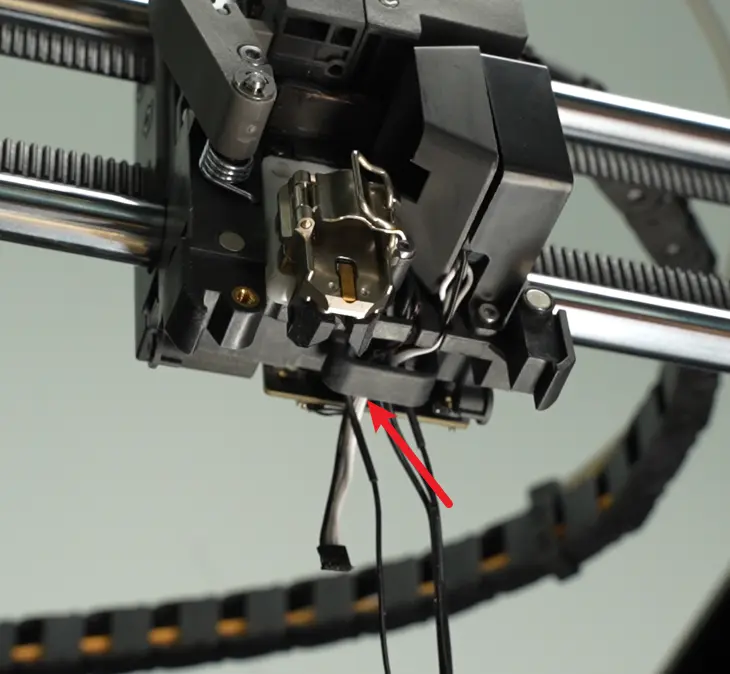

Fjern skummet og tapen fra TH-kortet, frakobl derefter hotend-varmeenheden og kølefan til hotend, og sørg for at frigøre kablerne fra den nedre kabelklemme. Når du frakobler hotend-fanens kabel, træk det lodret ud, vinkelret på stikket. Brug ikke overdreven kraft eller vip det sideværts, da det kan forårsage skade.

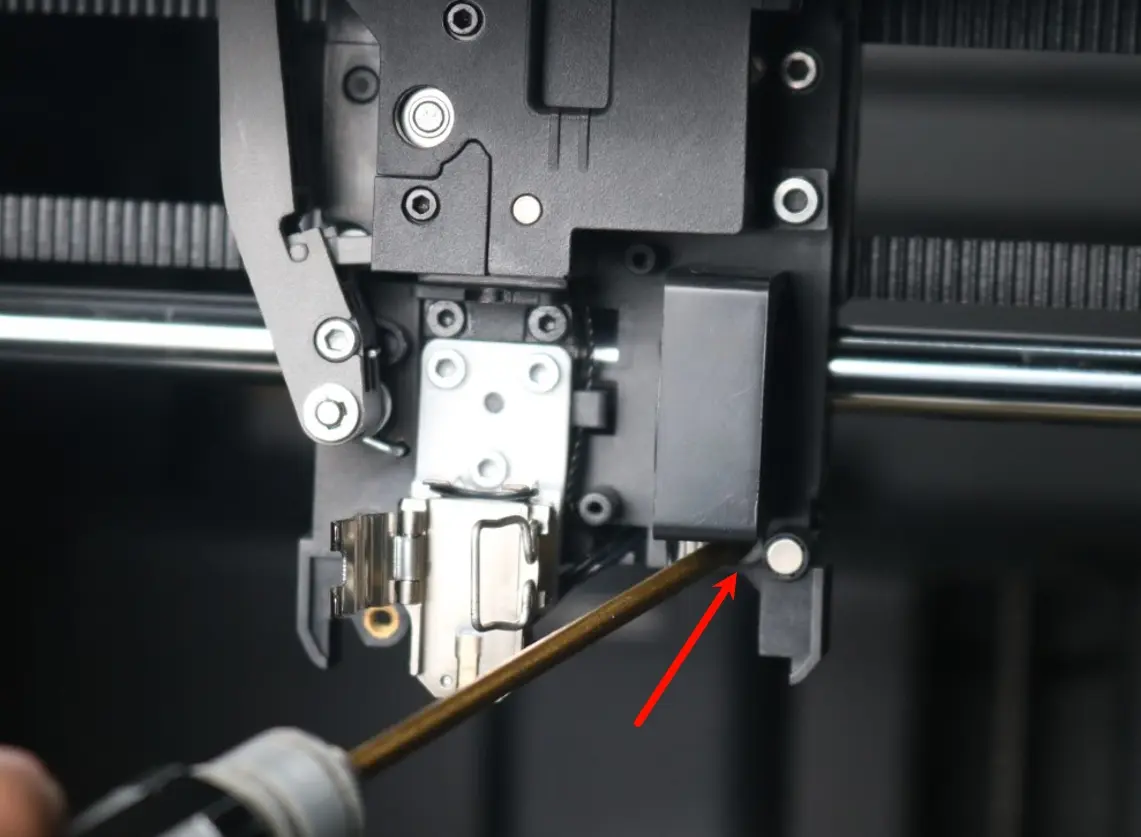

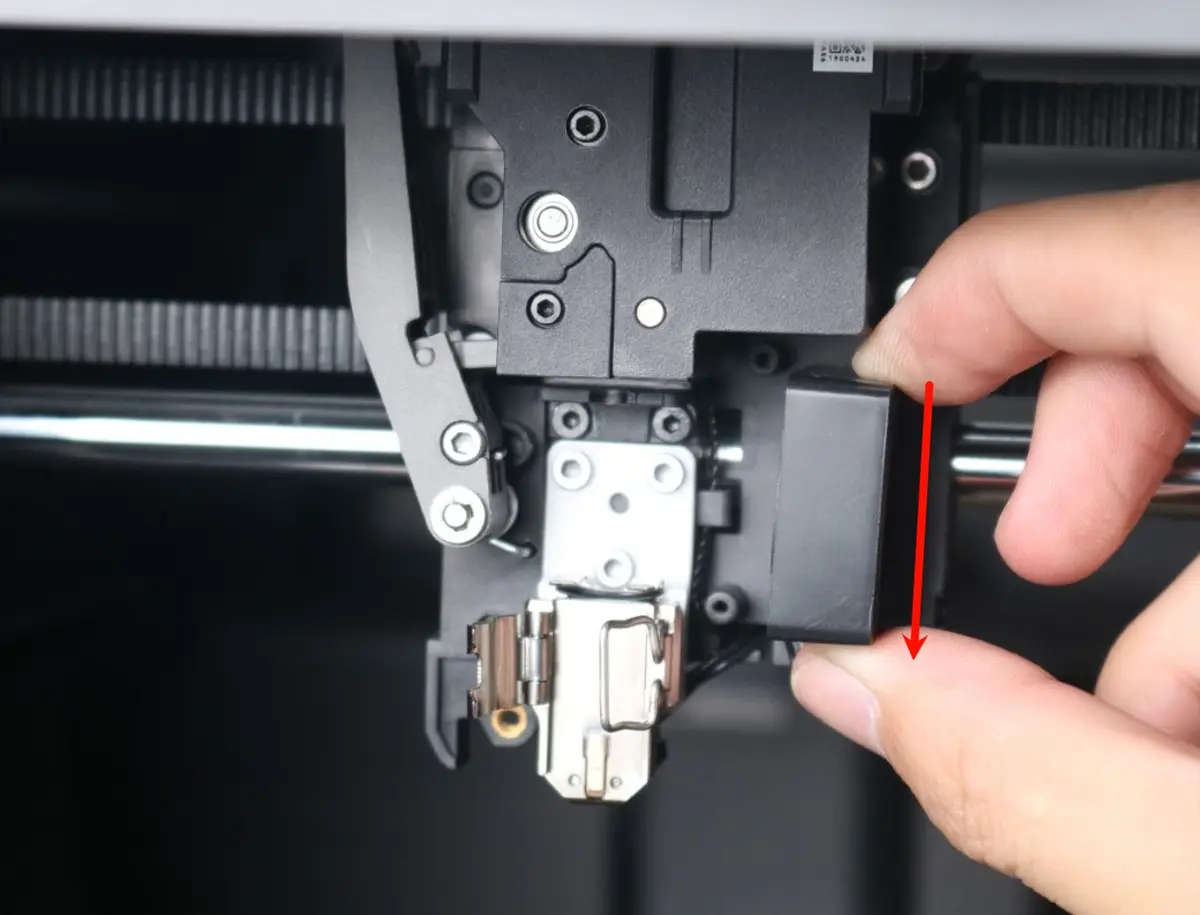

Brug en H1.5 unbrakonøgle til at fjerne en af fanens monteringsskruer (BT2x5). Skub derefter fanen nedad for at løsne den fra monteringssporet og fjern hotend-fanen.

Trin 5: Fjern hotend-varmeenheden

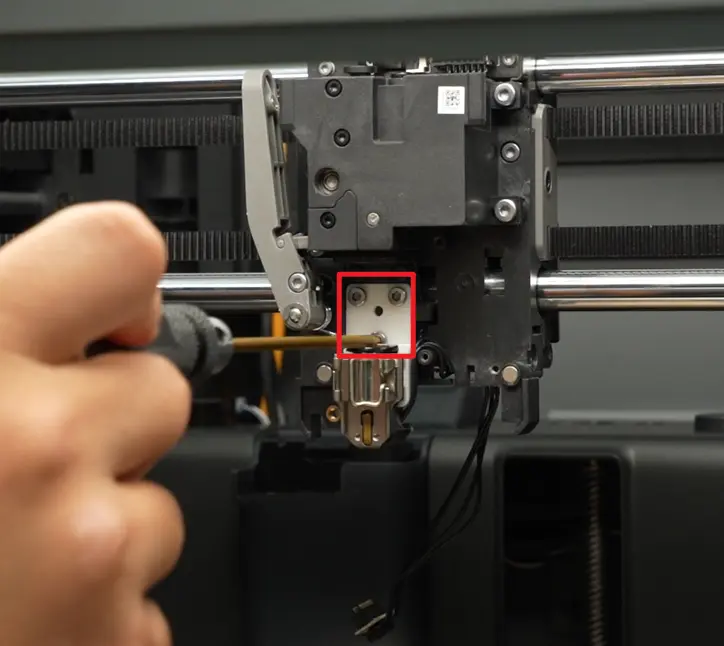

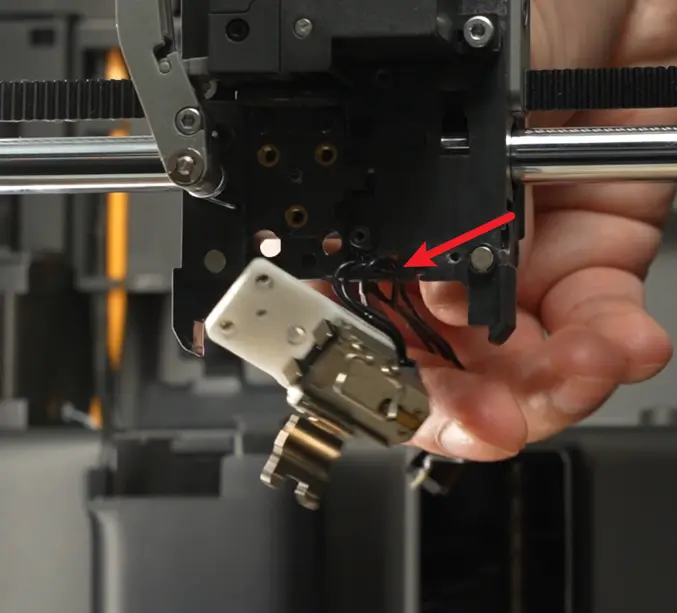

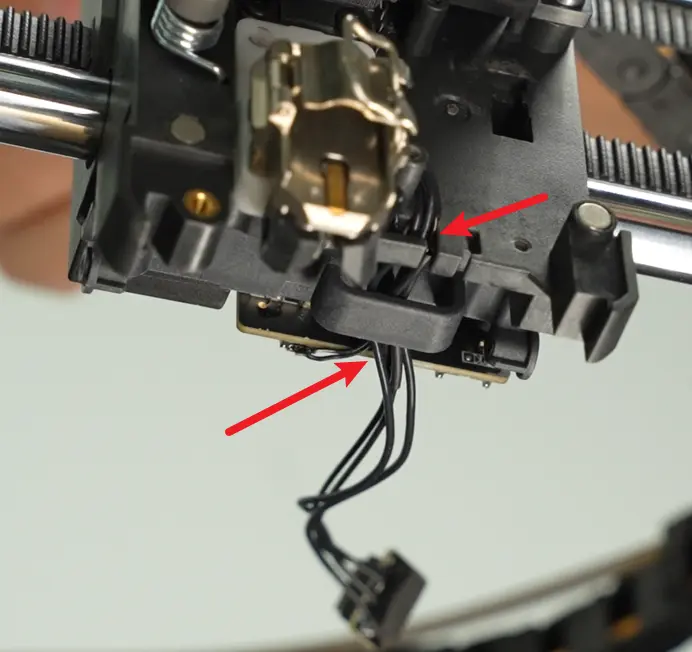

Brug en H2.0 unbrakonøgle til at fjerne de tre M2.5x5 skruer, der fastgør hotend-varmeenheden. Frigør derefter dens kabel fra kabelklemmen og fjern enheden.

Installation af hotend-varmeenheden/kølefan til hotend

Trin 1: Installer hotend-varmeenheden

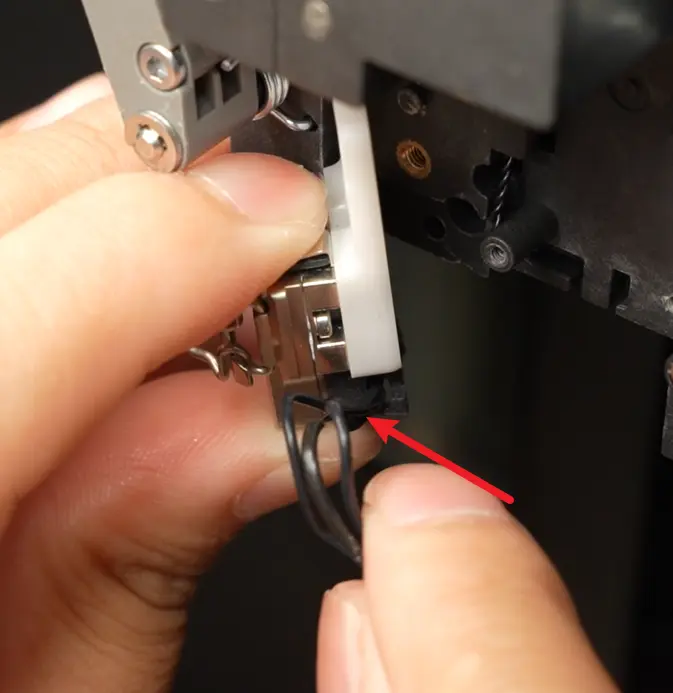

Før hotend-varmeenhedens kabel gennem siden af varmebasen og monter enheden på printerhovedet. Brug en H2.0 unbrakonøgle til at stramme de tre M2.5x5 skruer. Før derefter kablet over skruesøjlen på luftkanalen og fastgør det i kabelklemmen.

Kontrollér, at ingen kabler er klemt under hotend-varmeenheden, da det ellers kan forårsage skade på hotend-varmeenheden eller eddy-sensoren.

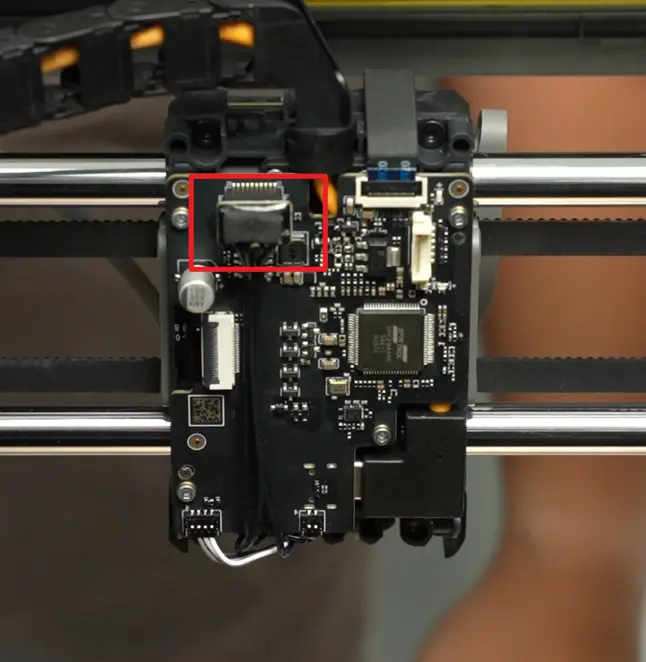

Tilslut hotend-varmeenhedens kabel til TH-kortet og sæt tapen på igen.

Trin 2: Installer kølefan til hotend

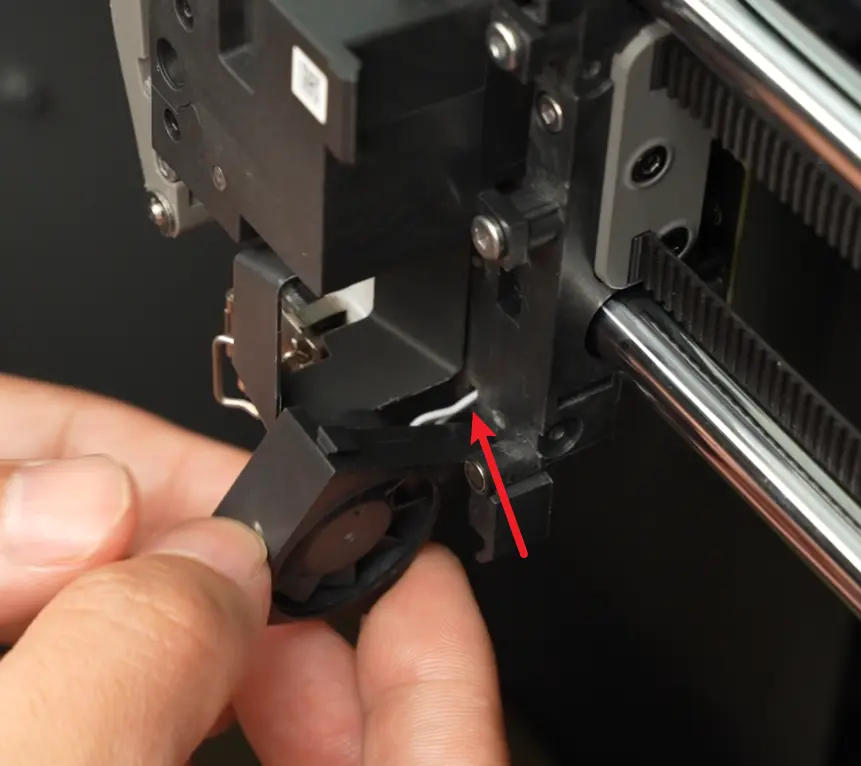

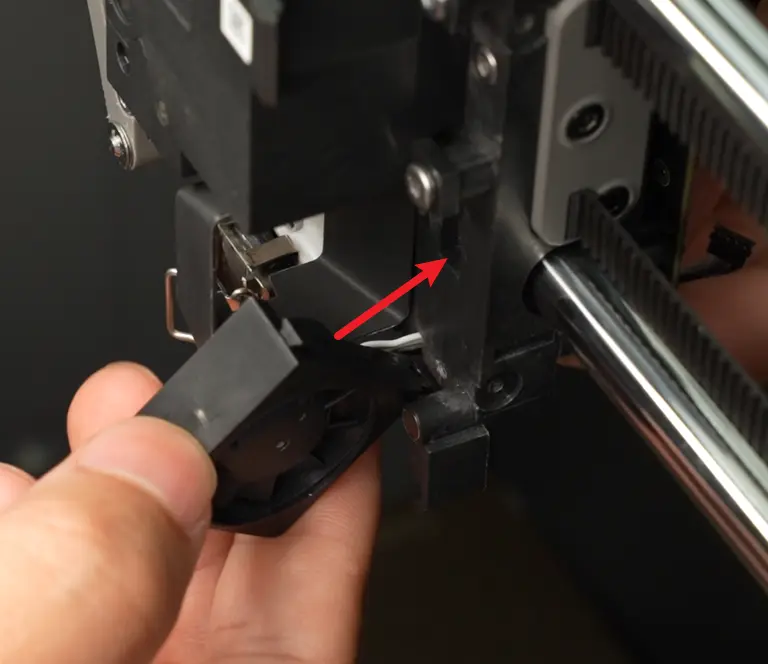

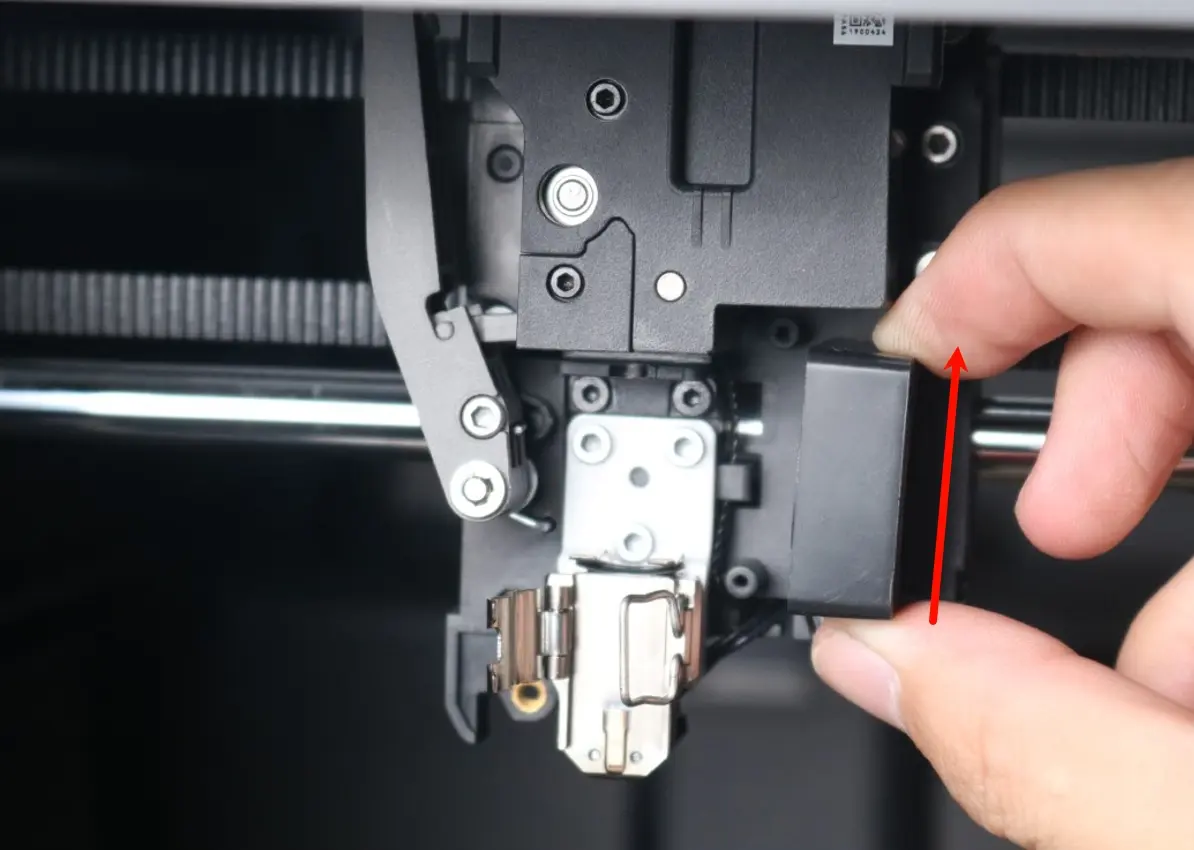

Før hotend-fanens kabel ind i kabelkanalen i bunden af printerhovedet. Justér hotend-fanens monteringsspor med sporet på printerhovedet og skub det opad på plads.

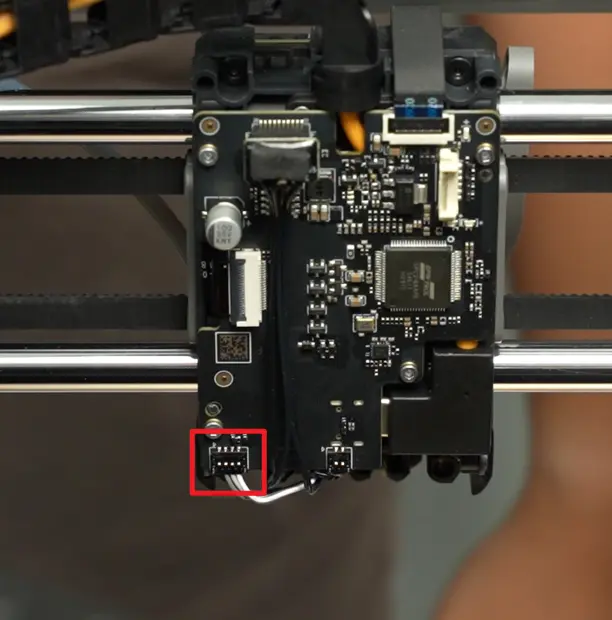

Stram den ene BT2x5 skrue med en H1.5 unbrakonøgle. Arrangér kablerne pænt, og indsæt derefter stikket i TH-kortet vinkelret på overfladen. Sæt til sidst skummet og tapen på igen.

Trin 3: Installer luftkanalen

Installer luftkanalen ved siden af varmebasen og stram de to fastgørelsesskruer (BT2x5) med en H1.5 unbrakonøgle.

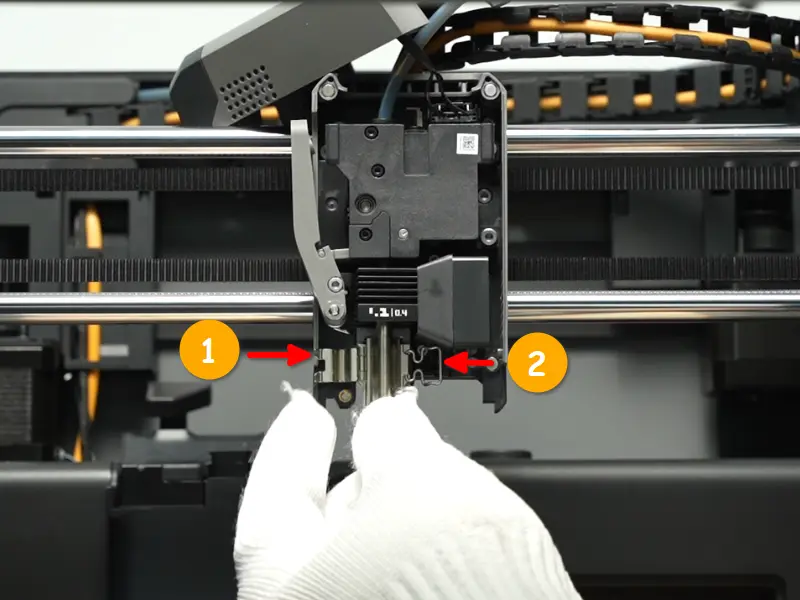

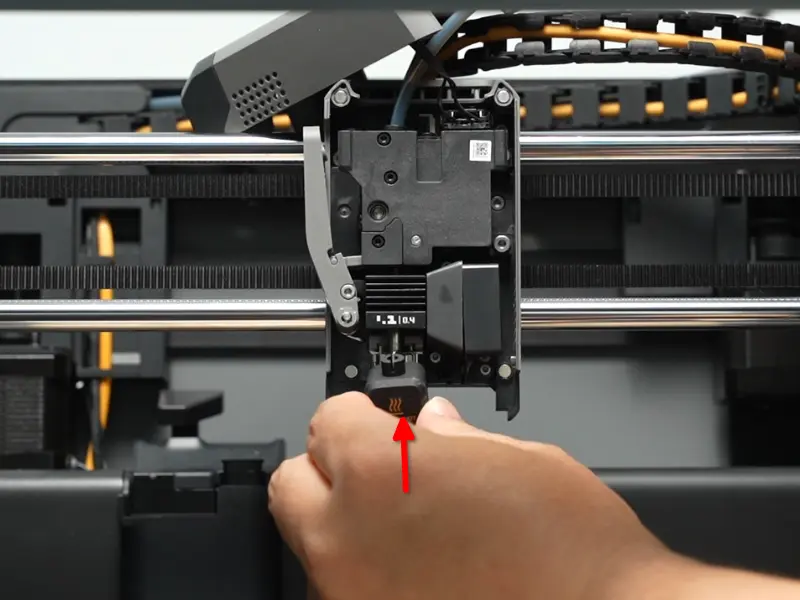

Trin 4: Installer silikonehætten og hotend

Se wiki-siden om Udskiftning af Hotend og Silikonehætte for detaljerede instruktioner til installation af silikonehætte og hotend.

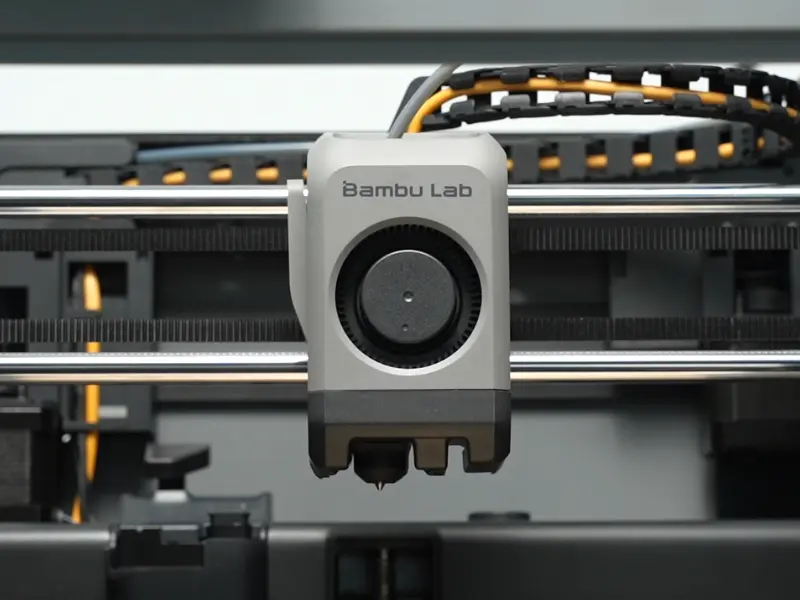

Se instruktionerne for Udskiftning af Printerhovedets Hus og monter printerhovedets hus.

Verificering af funktionalitet

Tilslut strømforsyningen, tænd printeren og varm hotend op til 100°C. Verificér, at temperaturen stiger normalt, og at kølefan til hotend starter som forventet.

Opstår der problemer, gennemgå trinene og kontrollér alle forbindelser, inden du prøver igen. Fortsætter problemet, bedes du kontakte Bambu Labs tekniske supportteam for assistance.
