Udskiftning af XY-rem på P2S

XY-remme

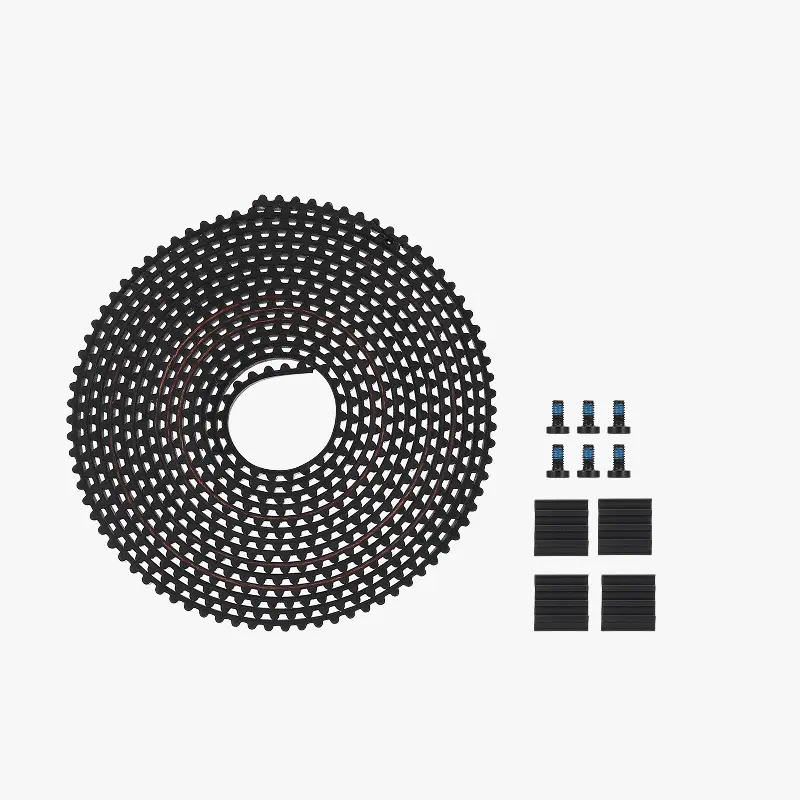

P2S bruger to XY-remme, hver 1444 mm lang og 7 mm bred. De forbinder XY-motorerne med toolhead'et og driver dets bevægelse langs XY-planet.

Denne guide bruger en gennemtrækningsmetode til at udskifte X/Y-remmene, som er den mest effektive og nemme demontering- og monteringsmetode. For at sikre et smidigt forløb bedes du følge procedurerne nøje. Du skal sørge for at have hurtigt-tørrende lim klar på forhånd.

X/Y-rem-udskiftningsdelene inkluderer:

• X/Y-remme x 2
• Remholdere x 4
• M2.5x5-skruer x 6

Hvornår skal du bruge denne guide

• En XY-rem er knækket eller revet
• En eller begge XY-remme er slidte

Nødvendigt værktøj og materialer

1. Erstatnings-XY-rem
2. H2.0 unbrakonøgle
3. Hurtigt-tørrende lim

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelse på printeren og dens elektronik, herunder toolhead-ledningerne, fordi det at lade printeren være tændt under sådanne opgaver kan forårsage kortslutning, som kan medføre yderligere elektronikskade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at demontere nogle dele, herunder hotend'en. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Dette vil forhindre kortslutninger eller skader på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdsarbejdet udføres sikkert og effektivt.

Har du bekymringer eller spørgsmål om at følge denne guide, bedes du oprette en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjernelse af XY-remmen

Trin 1: Løsn XY-spænderen

Løsn XY-spændeskruerne på bagsiden af printeren med en H2.0-unbrakonøgle.

Trin 2: Fjern XY-remfikseringsblokkene

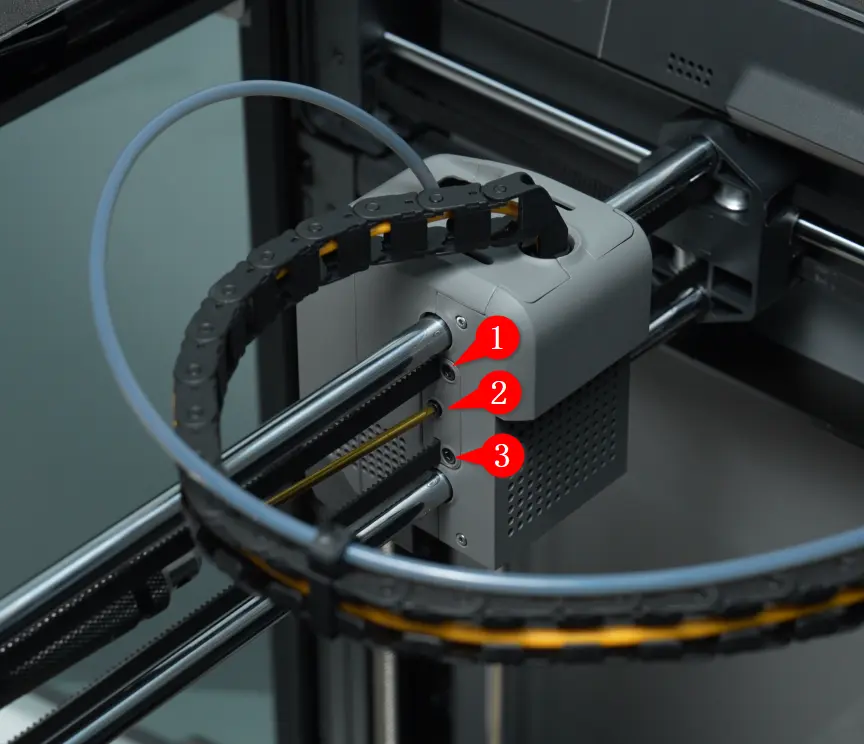

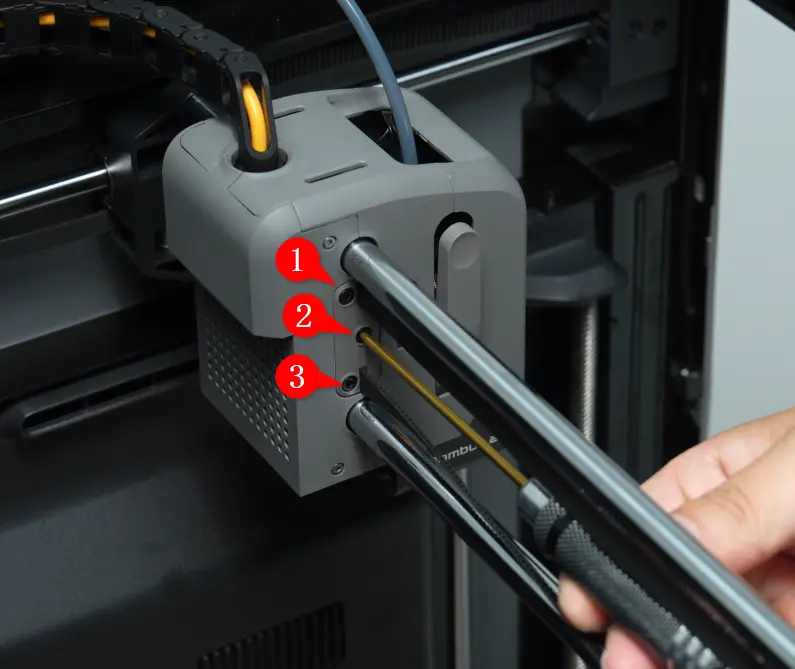

Brug H2.0-unbrakonøglen til at fjerne de tre skruer (M2.5x5) i remfikseringsblokken og fjern remmen fra toolhead'et.

Gør det samme for begge sider af toolhead'et.

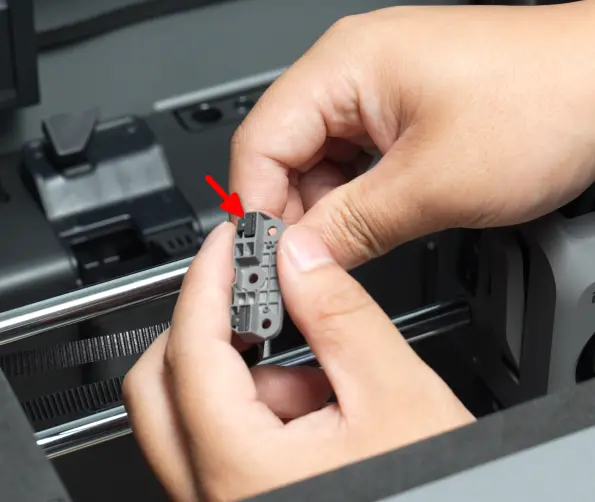

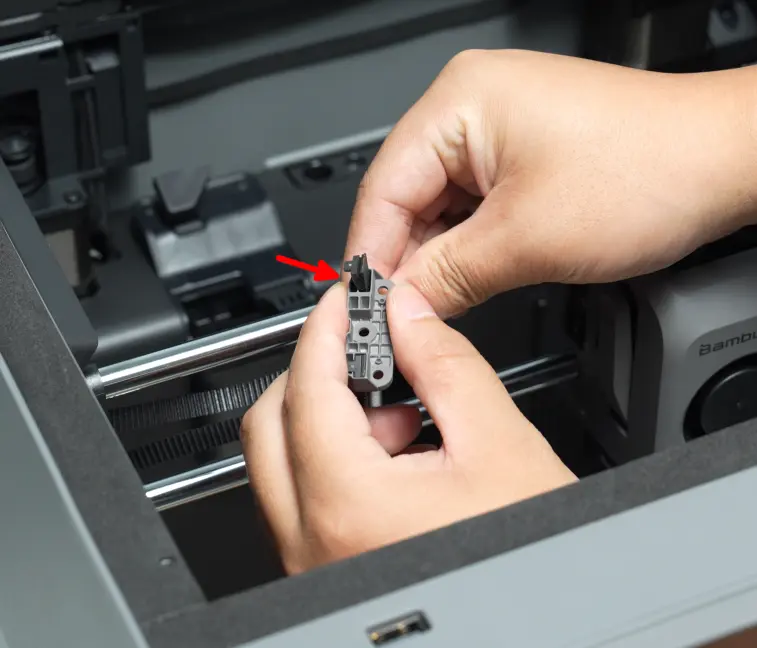

Brug derefter unbrakonøglen til at skubbe mod remholderen og skubbe den lidt ud, og fjern remholderen fra remmen. Du kan derefter tage remmen ud.

Bemærk:

• For at forenkle genmonteringen behøver du kun at fjerne de to remholdere på den ene side. Den anden side kan forblive på plads.
• Sidder remmen ikke fast, kan du blot skubbe den ud af klemmen uden at bruge unbrakonøglen.

Trin 3: Limning af remmen

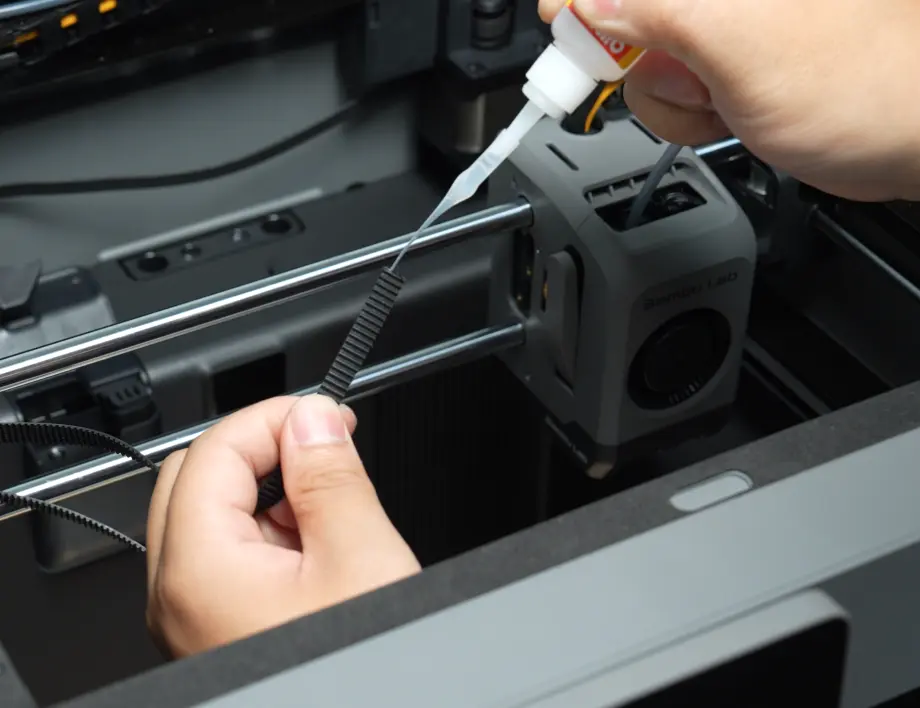

Når den ene ende af den gamle rem er frigjort, kan du bruge det hurtigt-tørrende lim til forsigtigt at justere enden af den gamle rem med den nye og lime dem sammen (med remtænderne pegende i samme retning).

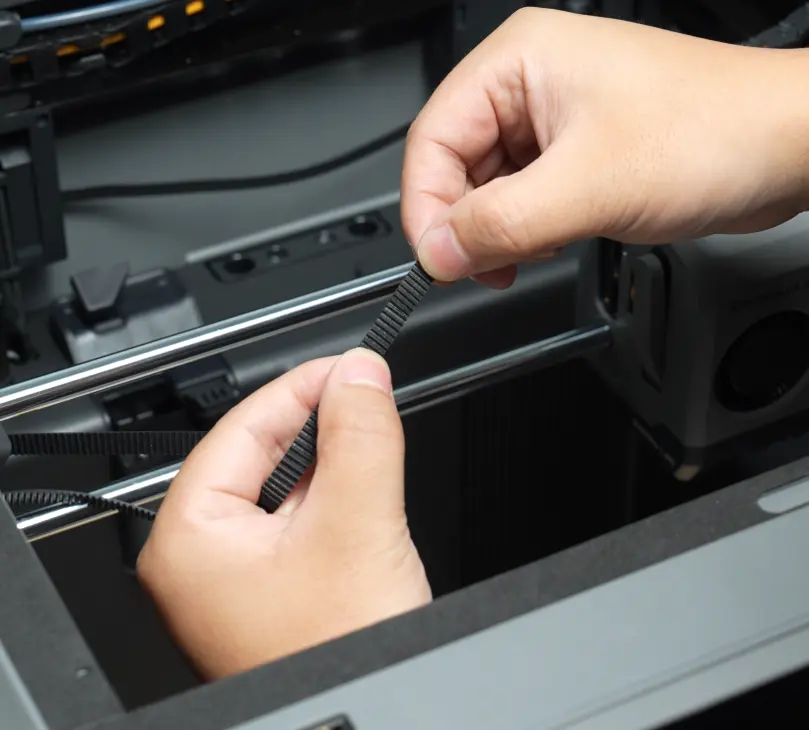

Hold dem forsigtigt sammen, indtil limen er hærdet.

Du kan bruge den samme limningsmetode til at udskifte en eller begge XY-remme.

Trin 4: Monter remfikseringsblokken

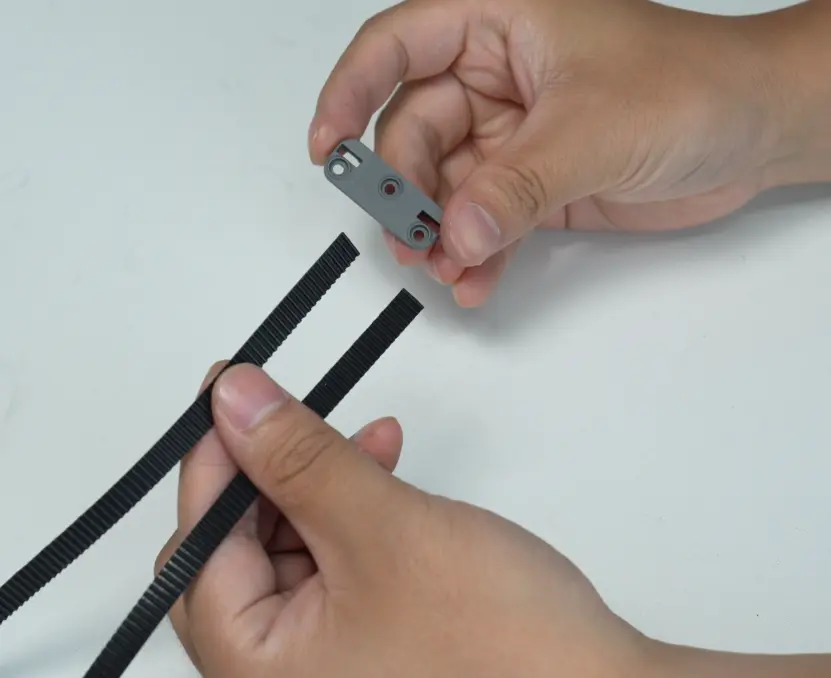

Træk den frie ende af den nye rem gennem remfikseringsblokken.

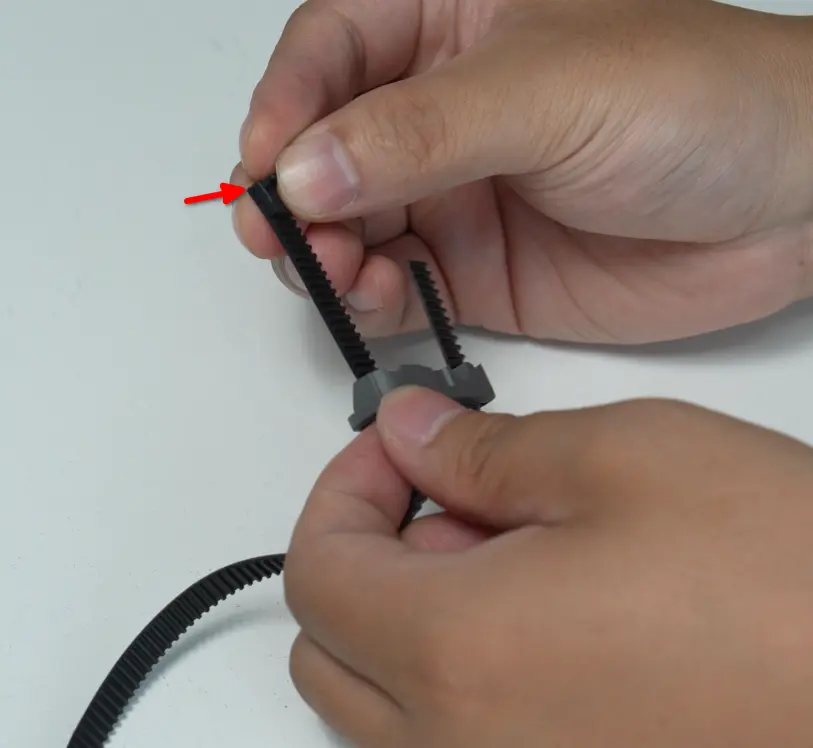

Fastgør derefter remholderen til enden af den nye rem ved at sammenfætte deres tænder.

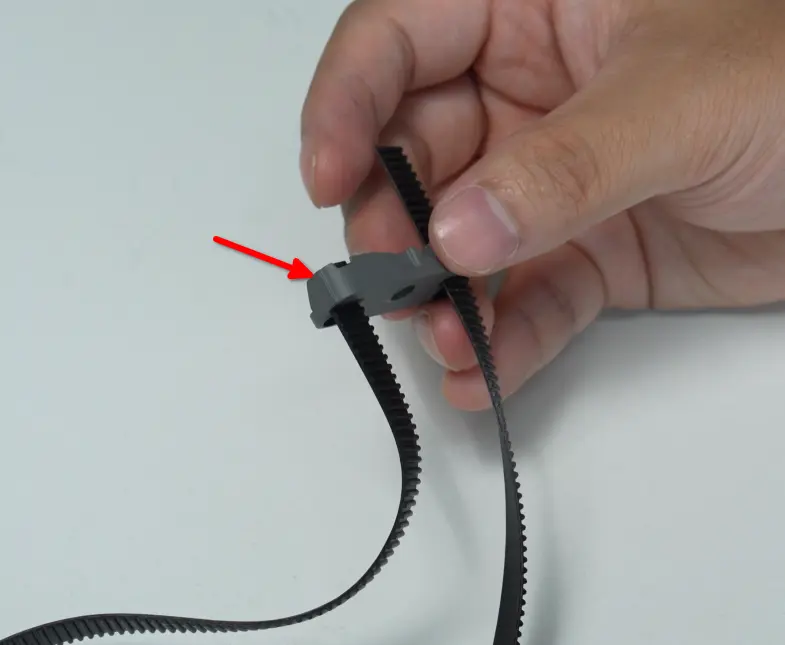

Træk remmen, så holderen trækkes gennem remfikseringsblokken og spændes fast igen.

Du kan bruge den samme metode til at fastgøre enhver rem på plads.

Montering af XY-rem

Trin 1: Før XY-remmen igennem

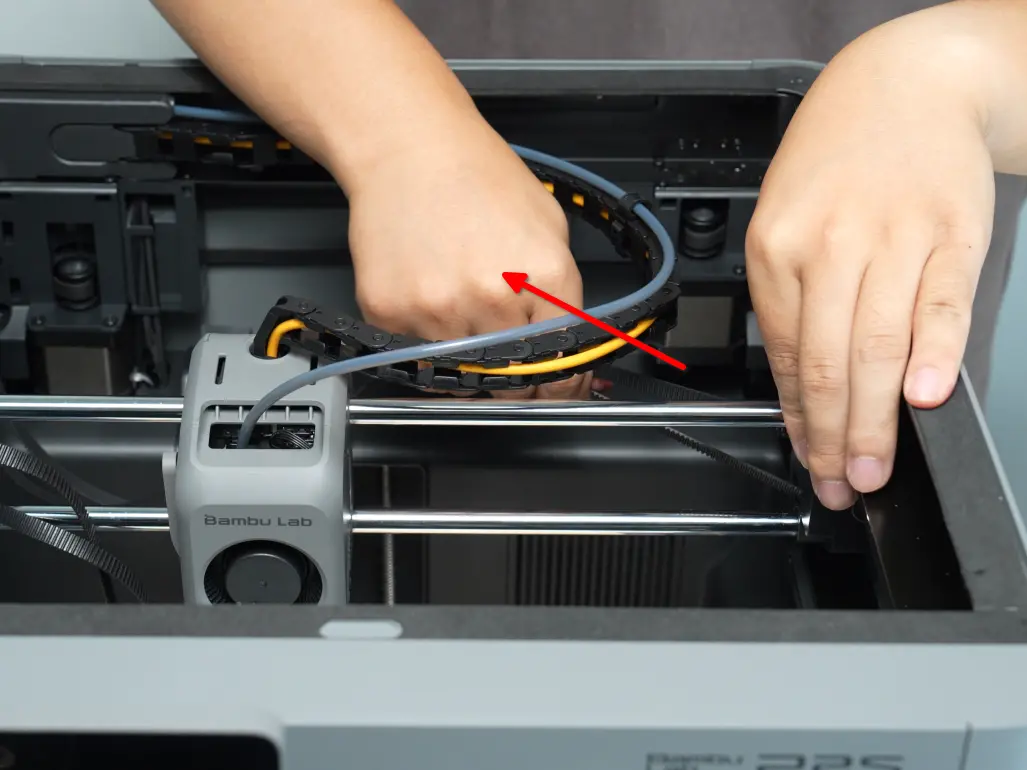

Træk den anden ende af den gamle rem og før den nye rem bag den gamle rem og igennem spændehjulene og motorerne, der udgør rem-stien.

Arbejd langsomt og forsigtigt. Du kan fremføre remmen ved at skubbe fra den ene side og trække fra den anden, og bruge trækket til at guide den nye rem helt igennem printeren.

Trin 2: Fjern den gamle XY-rem

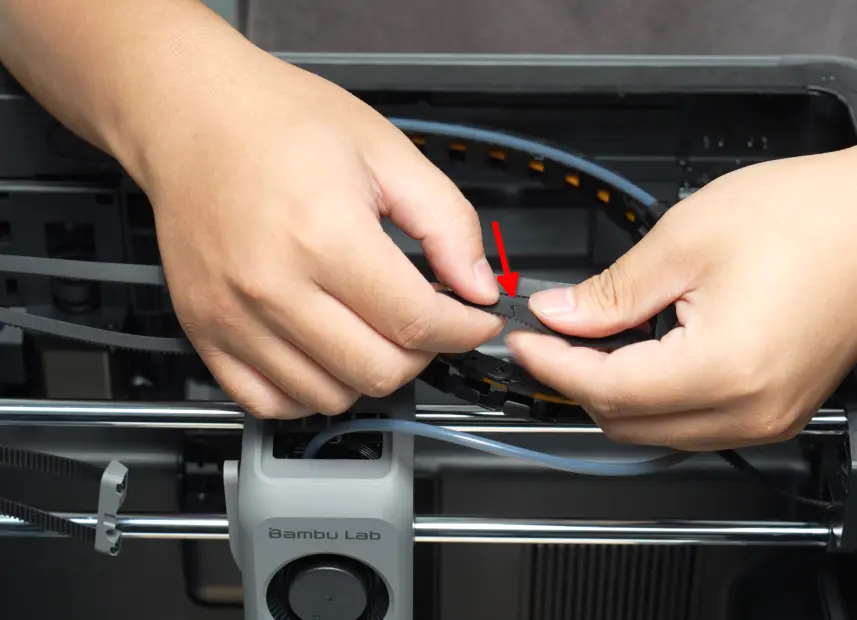

Når den nye rem er helt ført igennem rem-stien, kan du rive den gamle rem fra den nye og rense resterende lim fra enden af den nye rem.

Fjern den anden ende af den gamle rem fra den anden remfikseringsblok og remholder (som gjort i Trin 1: Fjern XY-remfikseringsblokkene).

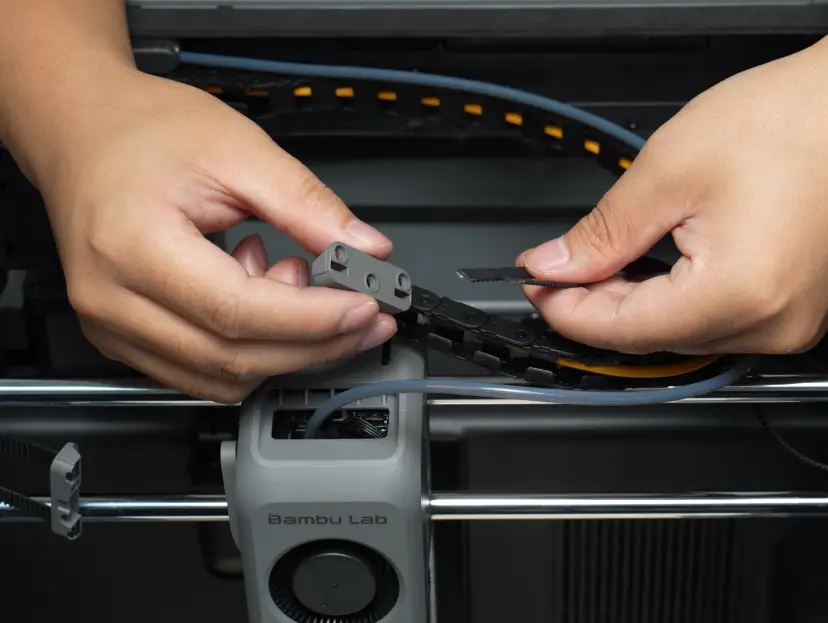

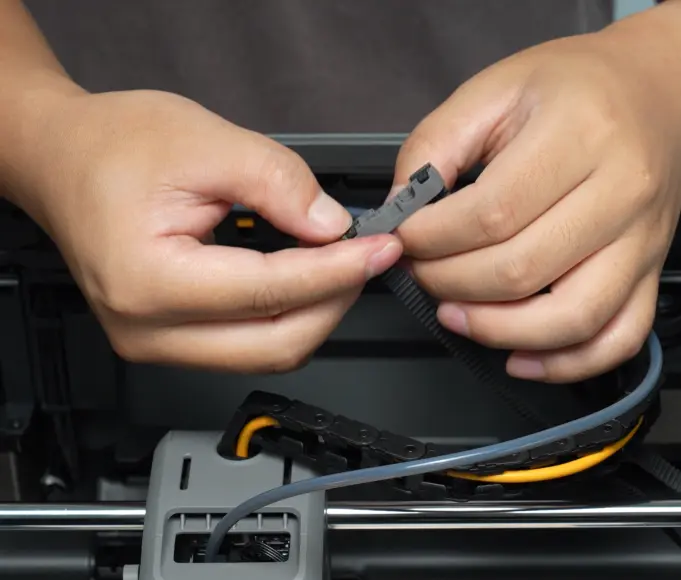

Monter den nye rem på denne anden remfikseringsblok og remholder (som gjort i Trin 3: Monter remfikseringsblokken).

Trin 3: Monter remfikseringsblokken

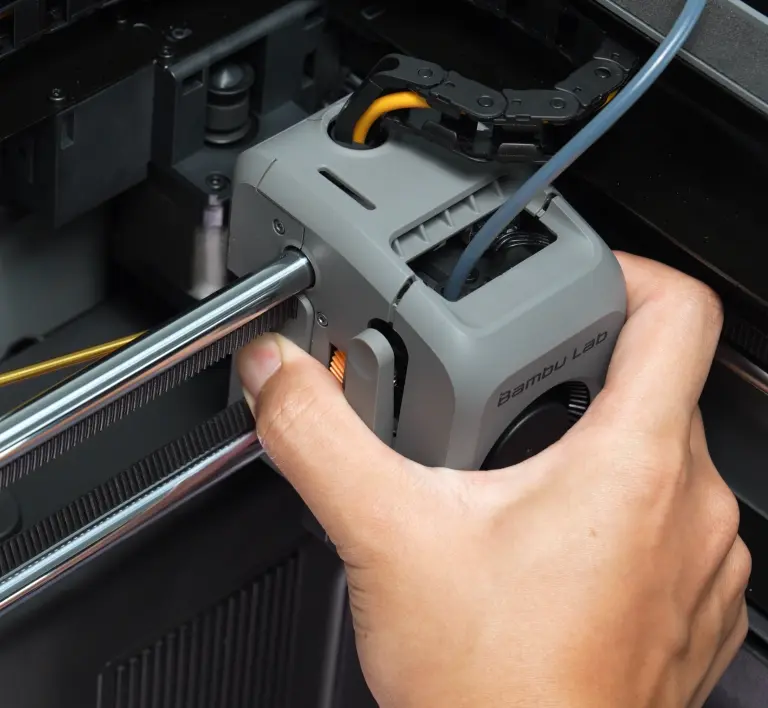

Monter remfikseringsblokken på toolhead'et og stram de tre M3x8-skruer med en H2.0-unbrakonøgle. Når du monterer den ene side, anbefales det at skubbe toolhead'et helt over til den anden side.

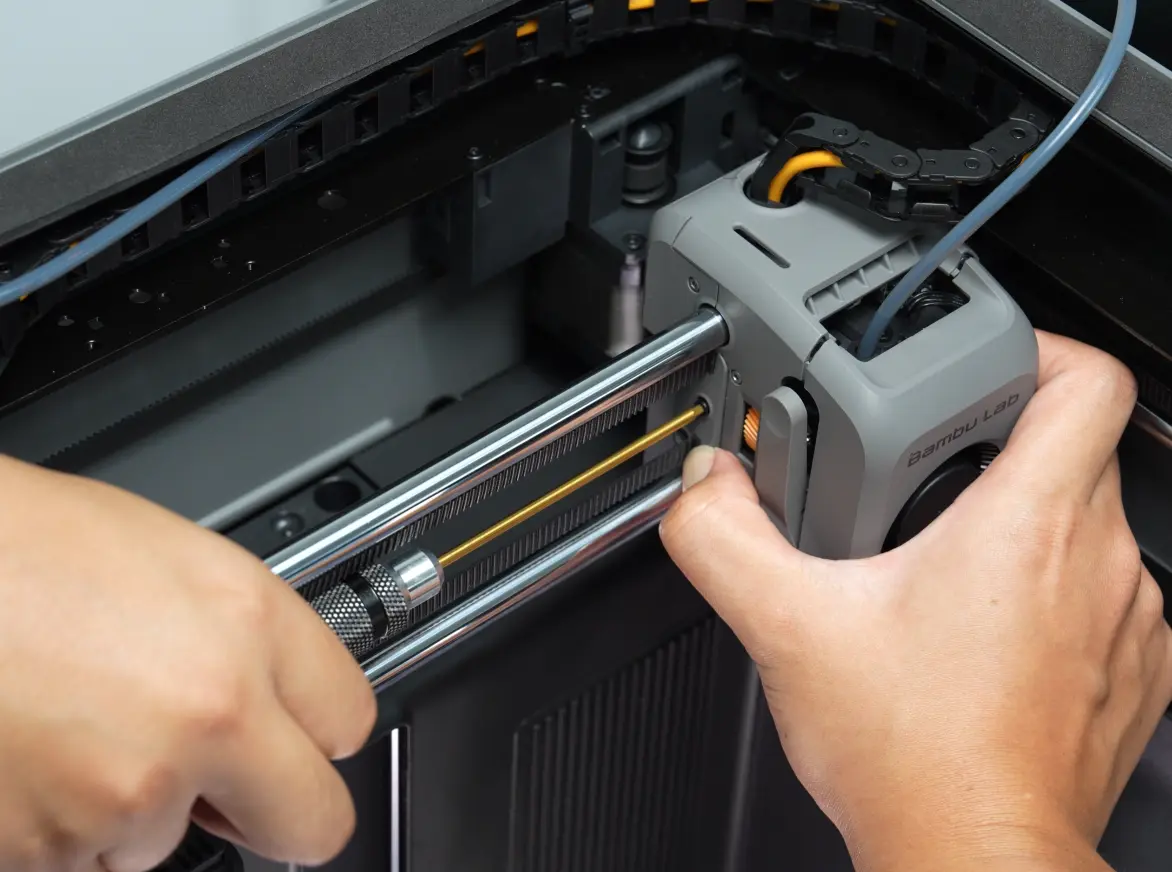

Da remmen er under spænding, skal du skubbe og holde remklemmen på plads med hånden og derefter stramme de tre M3x8-skruer med H2.0-unbrakonøglen. Det anbefales at stramme den midterste skrue først.

Trin 4: Stram XY-remspænderen

Flyt toolhead'et 3-4 gange i hver retning, og stram derefter XY-remspænderskruerne på bagsiden af printeren.

Se: P2S Remspænding

Verifikation

Toolhead'et bør bevæge sig normalt, spændehjulet på spænderen bør rotere uden usædvanlig støj, og der bør ikke være fejl, der indikerer unormal eller lav remresonansfrekvens.

Oplever du problemer, bedes du gennemgå trinene og kontrollere alle forbindelser, inden du prøver igen. Fortsætter problemet, bedes du kontakte Bambu Labs kundeservice for yderligere hjælp.
