Udskiftning af Z-akse trapezskruesæt på P2S

Z-akse trapezskruesættet

Der er tre Z-akse trapezskruer inde i printerrummet. Tandhjulene i bunden af trapezskruerne er forbundet med Z-akseremmen, og Z-motoren driver dem til at styre sengenes op- og nedgående bevægelse.

Sættet indeholder:

1. Trapezskrue (med forudmonteret sikringsring) x 1
2. Flangelejer x 1
3. Trapezskruemøtrik x 1
4. M3x6-skrue x 4
5. BT2x5-skrue x 2
6. Underlagsskive x 1
7. Smøremiddel x 1

Hvornår bruges denne guide

• Trapezskruen er bøjet
• Trapezskruemøtrikken er slidt
• Flangelejeret er beskadiget

Nødvendigt værktøj og materialer

• Nyt Z-akse trapezskruesæt
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren inden vedligeholdelsesarbejde påbegyndes, herunder arbejde på printerens elektronik og printhovedledninger. Arbejde med printeren tændt kan resultere i kortslutning, som kan medføre elektronikskade og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan det være nødvendigt at adskille dele, herunder varmelegemet. Det eksponerer ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skade på printerens elektronik og yderligere problemer.

Det er derfor afgørende at slukke for printeren og frakoble den fra strømforsyningen inden vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, anbefaler vi at indsende en teknisk sag vedrørende dit problem, og vi vil gøre vores bedste for at svare hurtigt og yde den nødvendige hjælp.

Fjern den venstre forreste / højre forreste Z-akse trapezskrue

Denne guide bruger den venstre forreste Z-akse trapezskrue som eksempel. Den samme procedure gælder for den højre side.

Trin 1: Fjern Z-tandhjulet

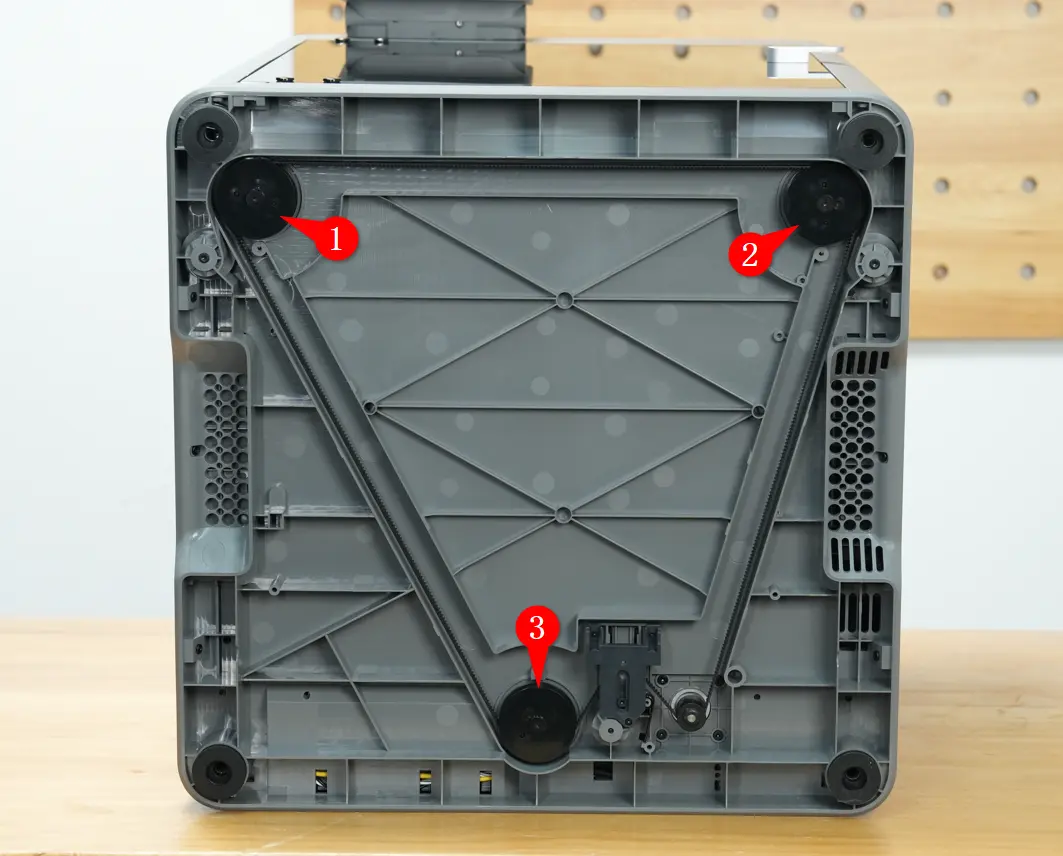

Der er tre Z-tandhjul i bunden af printeren. Fjern det tilsvarende tandhjul baseret på den trapezskrue, du udskifter.
Se denne guide for detaljer: Udskift Z-tandhjul på P2S | Bambu Lab Wiki

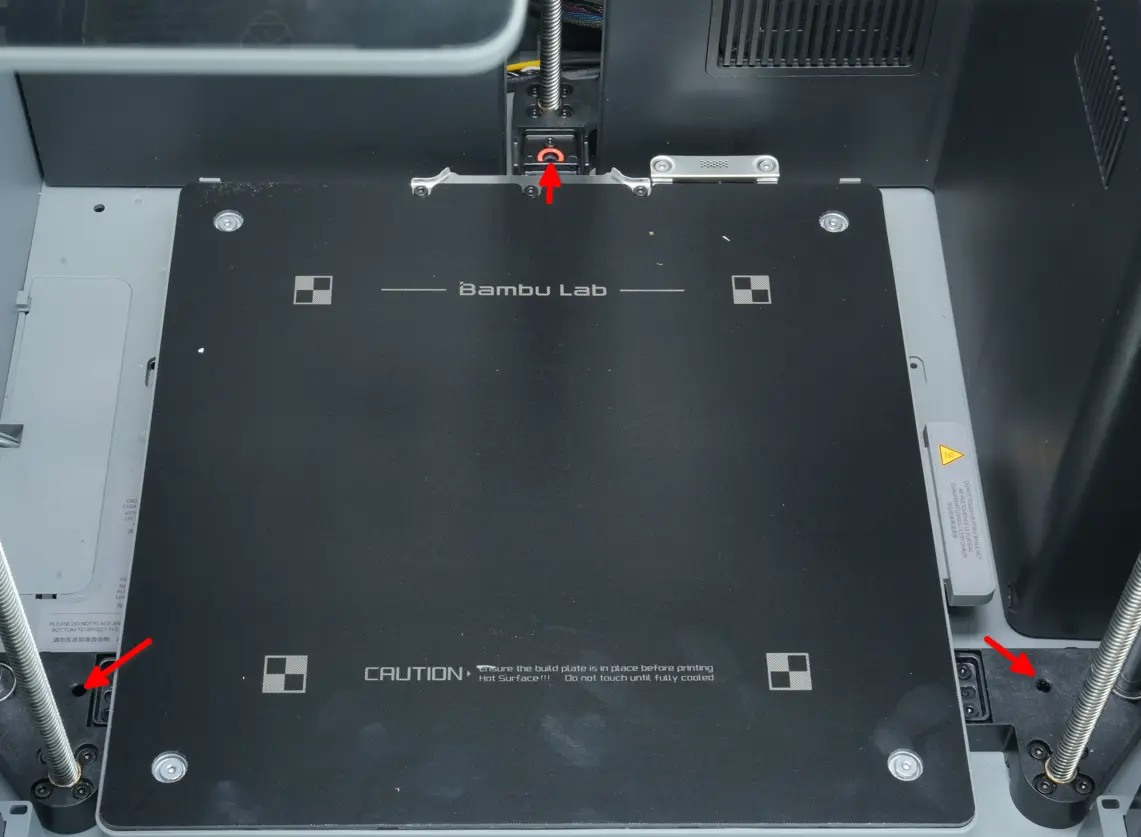

Når Z-tandhjulet er fjernet, fjerner du skruerne, der fastgør varmepladen, og løfter sengepladen manuelt op for at give adgang til flangelejerskruerne.

Trin 2: Fjern trapezskruemøtrikken og flangelejerskruerne

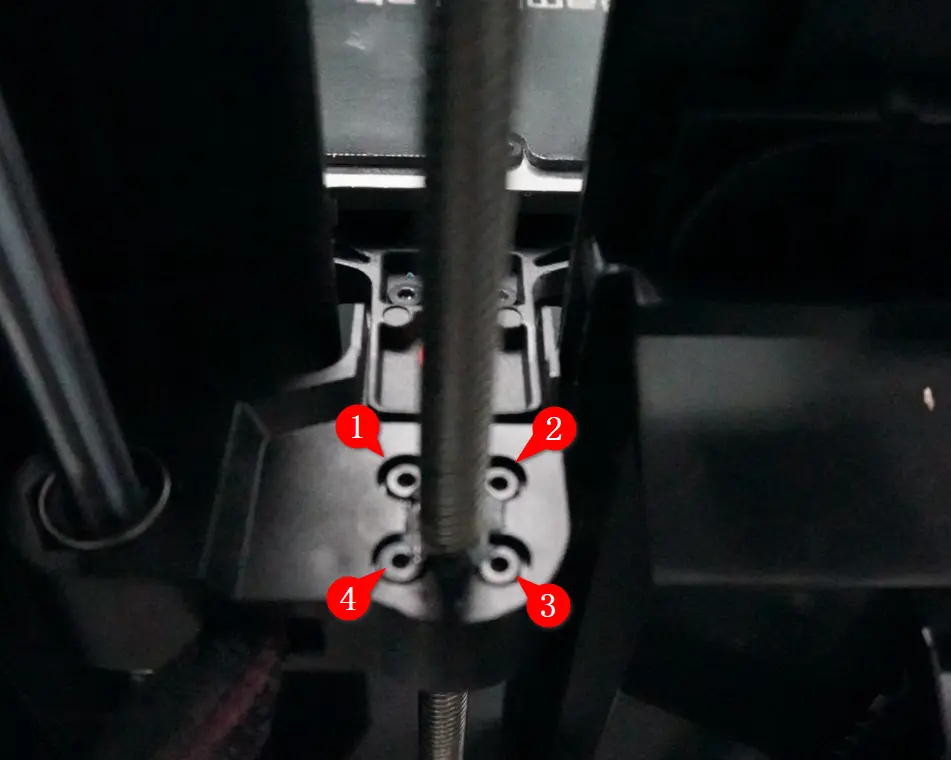

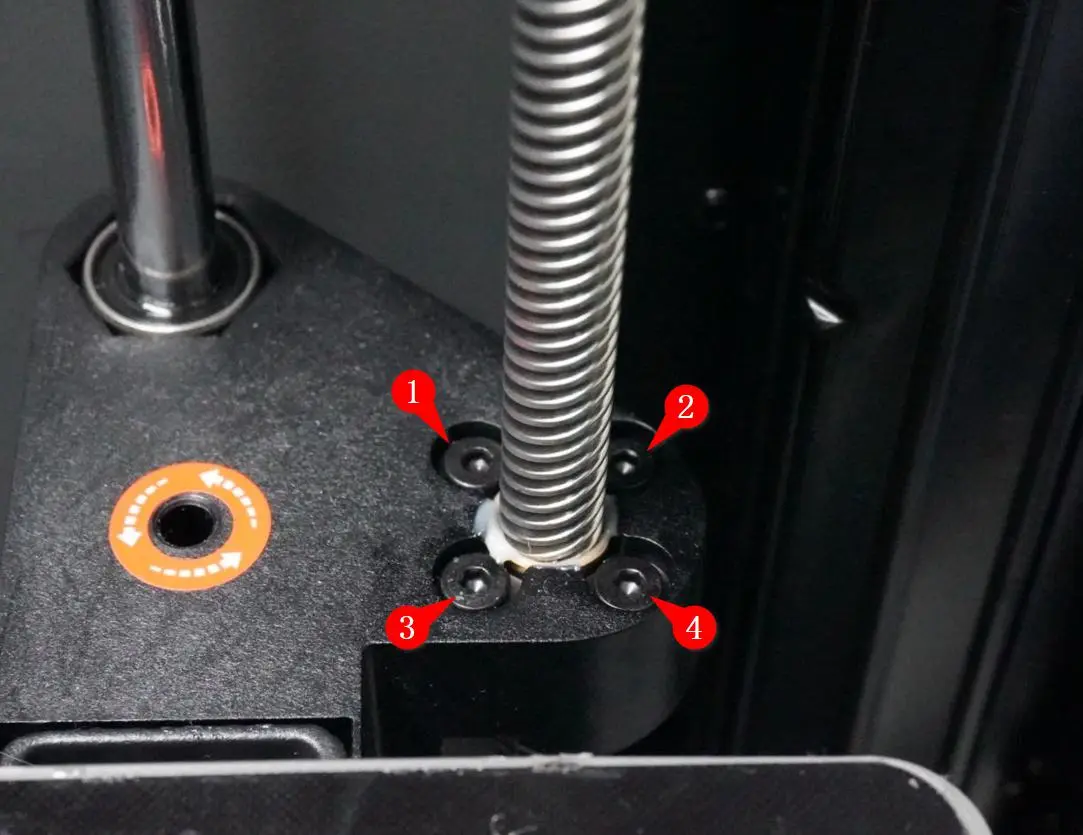

1. Brug en H2.0 unbrakonøgle til at fjerne de fire skruer, der fastgør trapezskruemøtrikken.

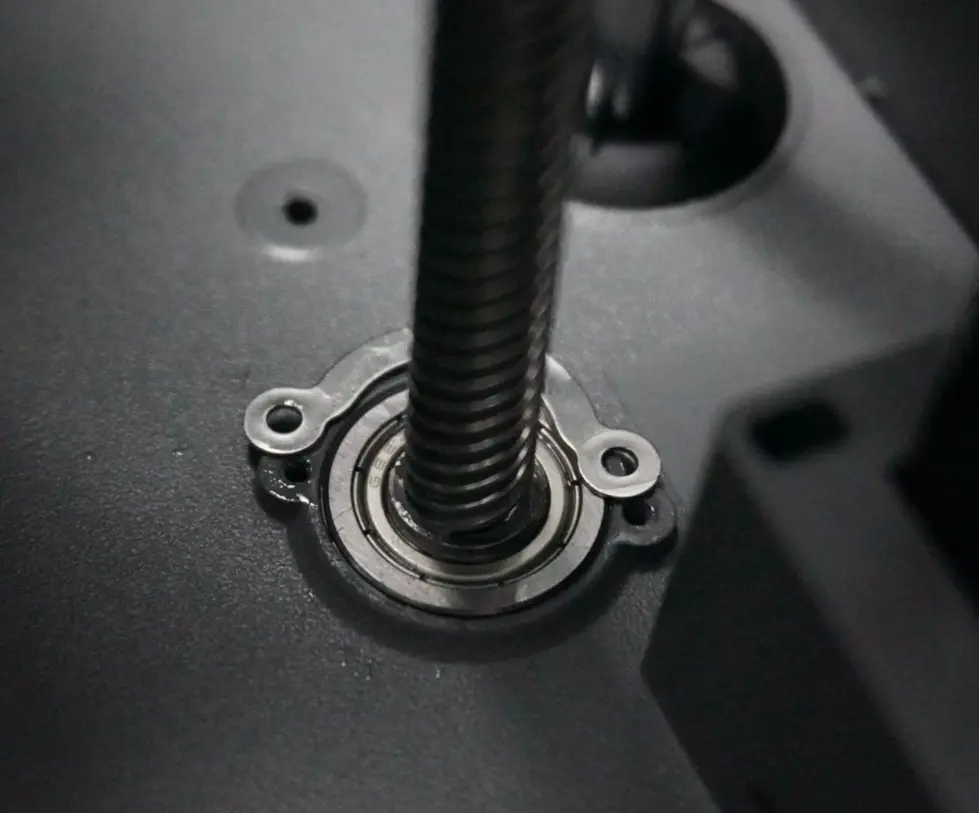

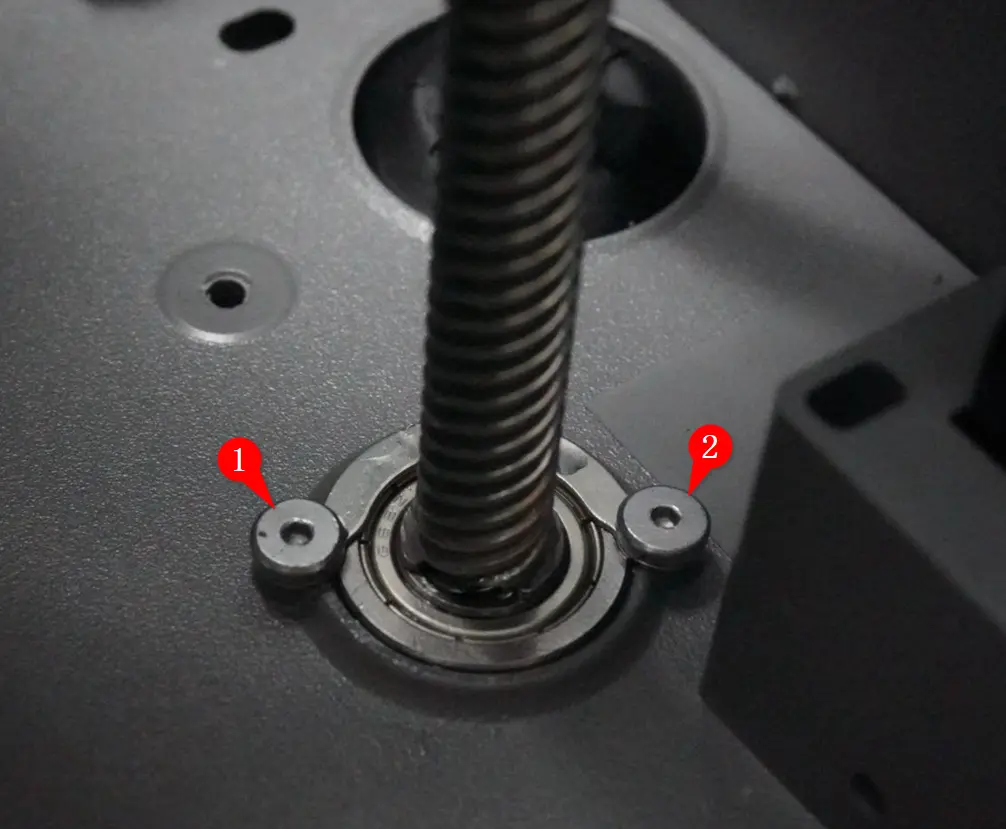

2. Brug en H1.5 unbrakonøgle til at fjerne de to skruer, der fastgør flangelejeret, og tag derefter underlagsskiven ud.
   Løft sengepladen manuelt ved hjælp af remmen, når du fjerner flangelejerskruerne, for at forhindre, at sengepladen blokerer skruerne.

Trin 3: Fjern trapezskruen

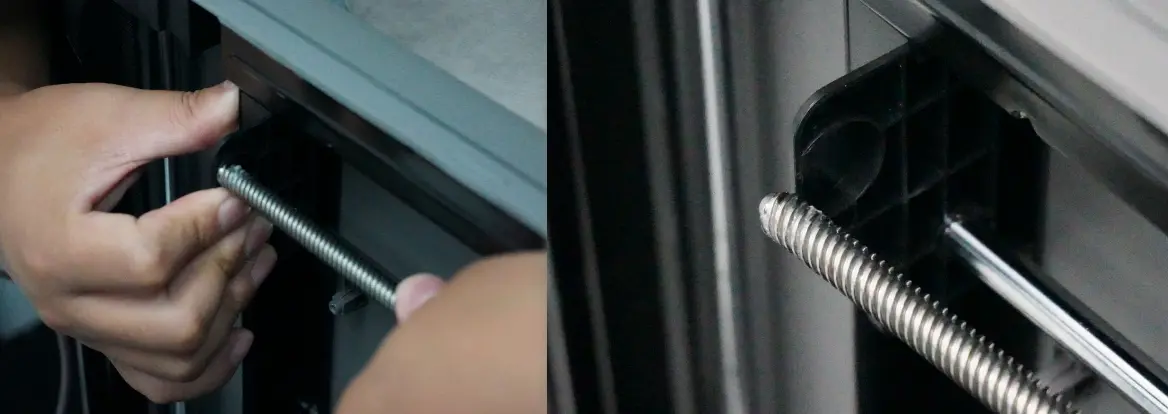

1. Træk trapezskruen fast ud af det øverste beslag. Du kan sænke sengepladen ned til bunden for nemmere fjernelse.
2. Løft sengepladen manuelt til midthøjde, og skub derefter trapezskruen opad fra bunden med en unbrakonøgle for at fjerne den.

Monter den venstre forreste / højre forreste Z-akse trapezskrue

Trin 1: Indsæt trapezskruen

1. Sørg for, at trapezskruemøtrikken og flangelejeret er placeret korrekt som vist nedenfor.
2. Indsæt trapezskruen opad igennem Z-slideren, og indsæt derefter enden med flangelejeret i bunden.

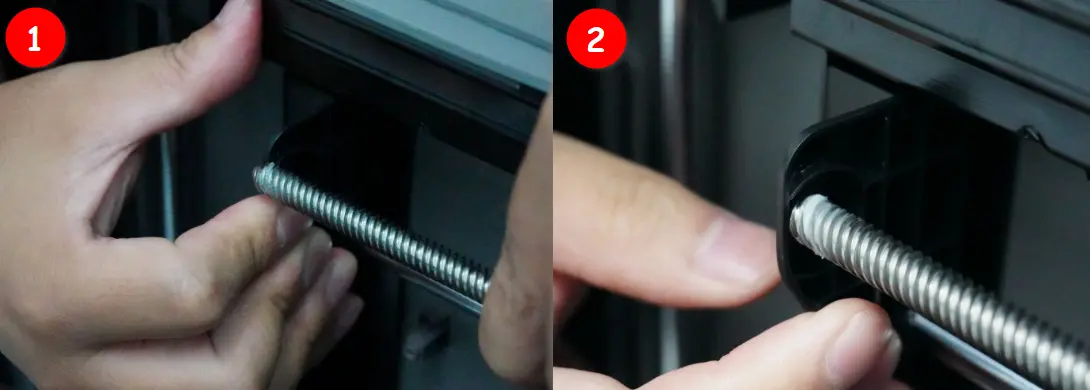

3. Når bunden sidder fuldt på plads, sænkes sengepladen til bunden, og trapezskruen bøjes forsigtigt for at klikke den ind i topbeslaget.

Trin 2: Stram trapezskruemøtrikken og flangelejerskruerne

1. Løft sengepladen til midthøjde. Monter underlagsskiven, justér hullerne, og stram de to skruer med en H1.5 unbrakonøgle.
2. Drej trapezskruemøtrikken opad til bunden af Z-slideren, og stram derefter de fire monteringsskruer med en H2.0 unbrakonøgle.

Trin 3: Monter Z-tandhjulet

Inden genmontering af Z-tandhjulet skal alle tre Z-slidere være på samme højde. Flyt sengepladen til bunden og fastgør alle tre slidere med skruer.

Se derefter vejledningen Udskift Z-tandhjul på P2S | Bambu Lab Wiki for at geninstallere tandhjulet.

Fjern den bageste trapezskrue

Trin 1: Fjern Z-tandhjulet

Der er tre Z-tandhjul i bunden af printeren. Fjern det tilsvarende tandhjul baseret på den trapezskrue, du skal udskifte.
Se vejledningen for detaljerede instruktioner: Udskift Z-tandhjul på P2S | Bambu Lab Wiki

Da du skal fjerne skruerne, der fastgør flangelejeret efterfølgende, fjerner du, når Z-tandhjulet er fjernet, skruerne der fastgør sengepladen og skubber den manuelt opad.

Trin 2: Fjern den indvendige beklædning

For at gøre det nemmere at udskifte den bageste trapezskrue fjernes den indvendige beklædning først.
Se vejledningen for hjælp: Udskift indvendig beklædning på P2S | Bambu Lab Wiki

Trin 3: Fjern trapezskruemøtrikken og flangelejerskruerne

1. Brug en H2.0 unbrakonøgle til at fjerne de fire skruer, der fastgør trapezskruemøtrikken.

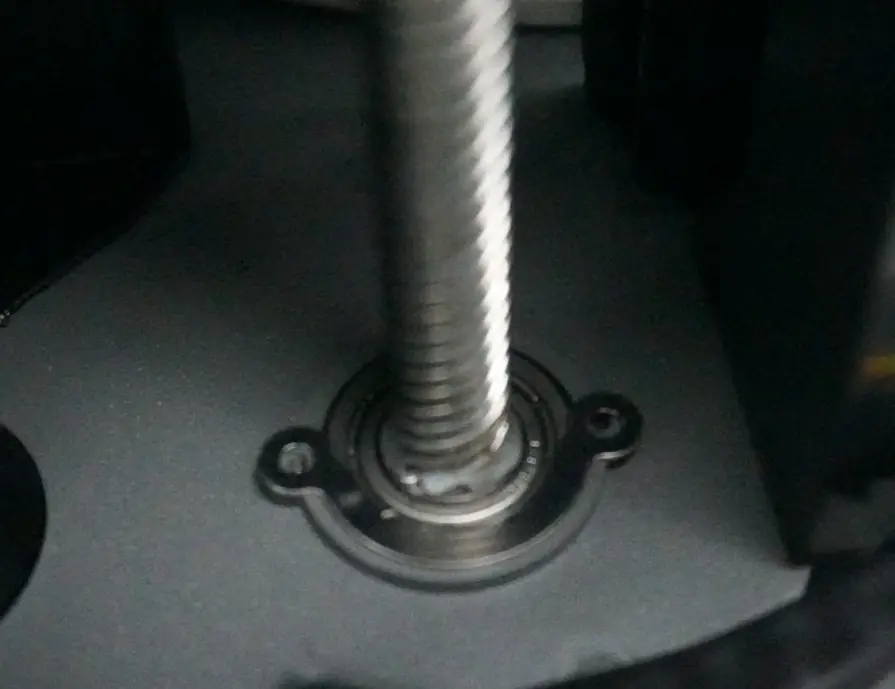

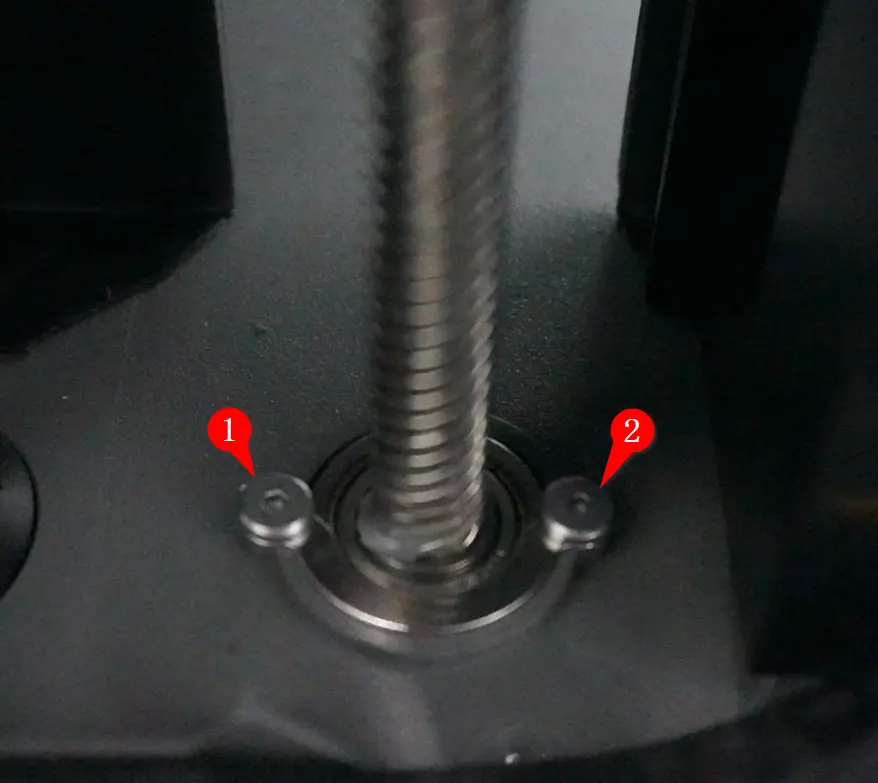

2. Brug en H1.5 unbrakonøgle til at fjerne de to skruer, der fastgør flangelejeret. Træk manuelt i remmen for at løfte sengepladen til midterposition, så skruerne ikke blokeres, mens du fjerner dem.

Trin 4: Fjern trapezskruen

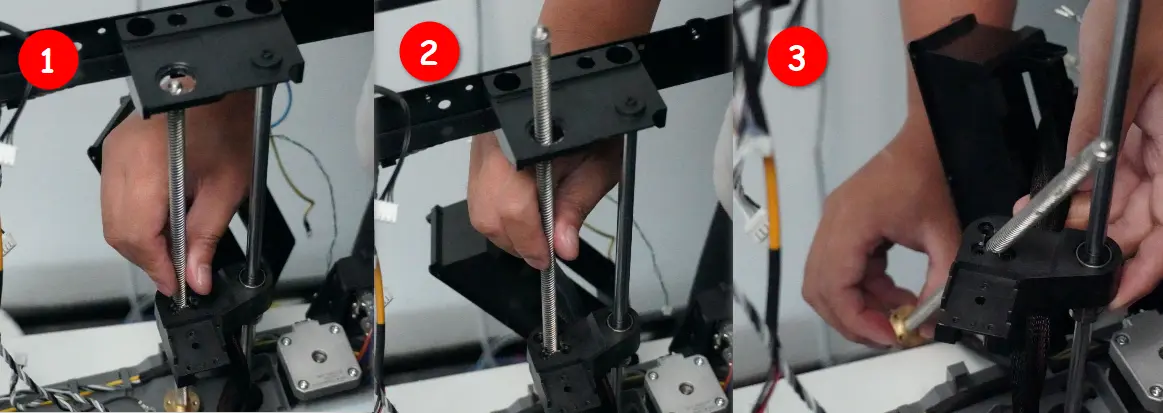

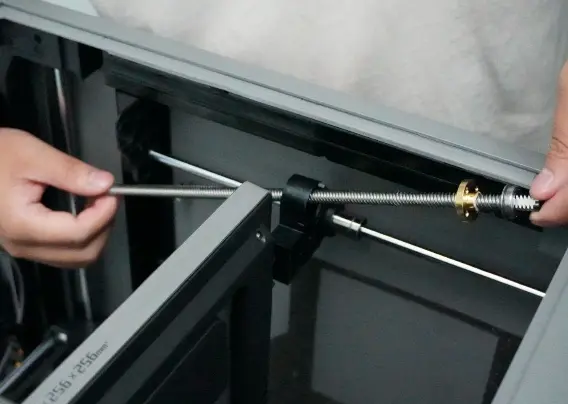

Brug en unbrakonøgle til at skubbe bunden af trapezskruen opad, og løft den derefter ud af printeren.

Monter den bageste trapezskrue

Trin 1: Indsæt trapezskruen

1. Sørg inden montering for, at trapezskruemøtrikken og flangelejeret er placeret som vist nedenfor:

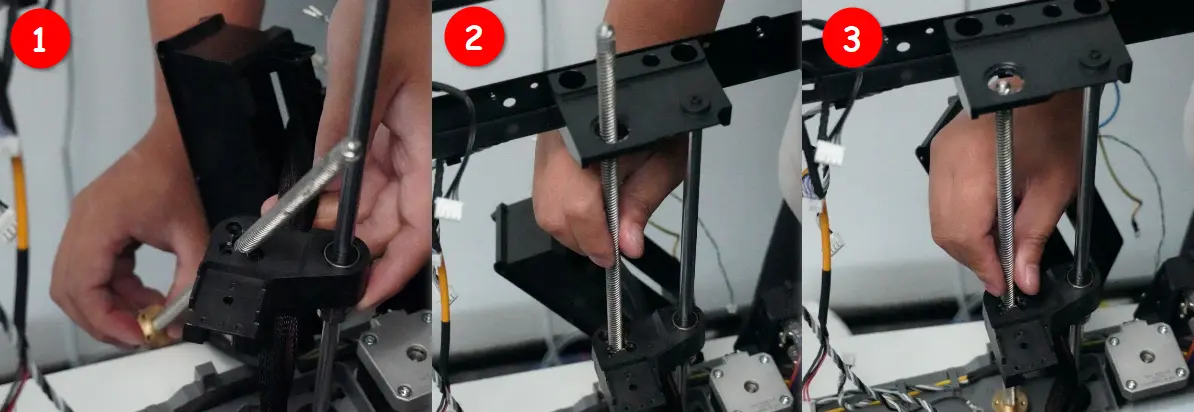

2. Indsæt trapezskruen opad igennem Z-slideren. Når den er passeret igennem, placeres siden med flangelejeret i bunden.

Trin 2: Stram trapezskruemøtrikken og flangelejerskruerne

1. Justér underlagsskiven med skruehullerne og brug en H1.5 unbrakonøgle til at stramme de to skruer.



2. Drej trapezskruemøtrikken opad, til den når bunden af Z-slideren, og brug derefter en H2.0 unbrakonøgle til at stramme de fire skruer.


Trin 3: Geninstallér den indvendige beklædning

Se vejledningen for at geninstallere den indvendige beklædning: Udskift indvendig beklædning på P2S | Bambu Lab Wiki

Trin 4: Geninstallér Z-tandhjulet

Udskiftning af trapezskruen kan medføre højdeforskel mellem Z-sliderene. Inden montering af Z-tandhjulet flyttes sengepladen til bunden af printeren, og de tre Z-slidere fastgøres med skruer.

Når sengepladen er fastgjort, følges vejledningen for at geninstallere Z-tandhjulet: Udskift Z-tandhjul på P2S | Bambu Lab Wiki

Funktionskontrol

Tilslut strømforsyningen og tænd for printeren. Klik på "Homing" for at kontrollere, om printeren kan home korrekt.

Hvis homing ikke fungerer korrekt, eller varmepladen ikke er plan, følges monteringstrinnene for at kontrollere, om der er problemer med samlingen. Kør printerens selvtest igen efter fejlfinding. Hvis problemerne fortsætter, kontaktes serviceteamet for yderligere hjælp.
