Udskiftning af TH board og FPC-kabel til P2S

TH Board / ekstruderens interfacekort / TH Board FPC-kabel

Da udskiftning af TH board, ekstruderens interfacekort og TH board FPC-kabel er tæt forbundne, har vi samlet denne udskiftningsguide i samme wiki-artikel. Du kan udskifte de relevante reservedele efter dit konkrete behov.

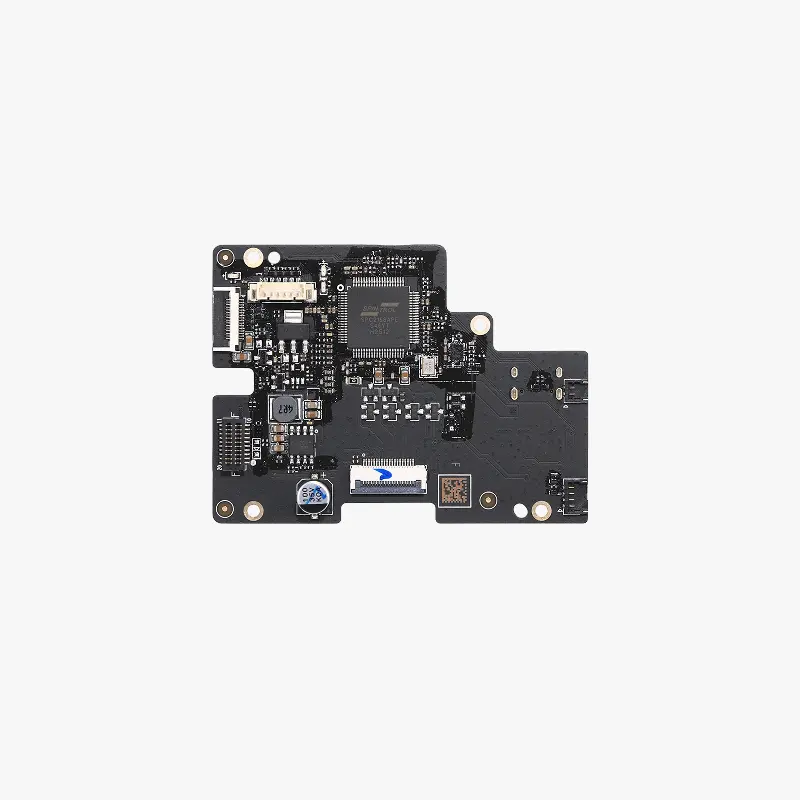

TH Board:
Et kredsløbskort der styrer printerens filamentekstrudering (f.eks. fremføring, tilbagetrækning, retraktion, temperaturjustering osv.).
Tilbehørspakken indeholder TH board og monteringsskruer:

  1. TH board * 1
  2. BT2x5 skrue * 4

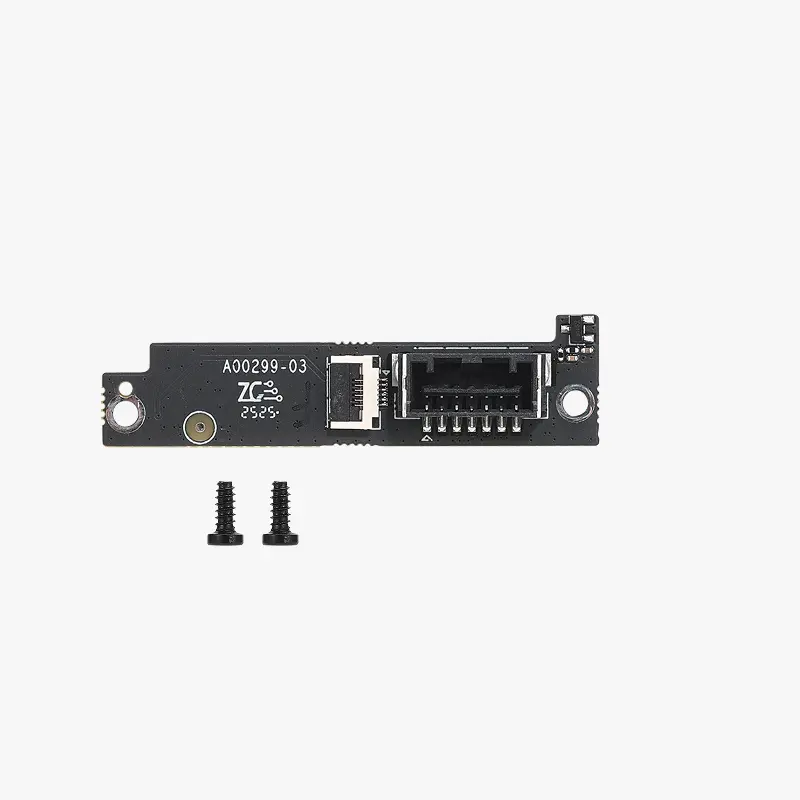

Ekstruderens interfacekort:
Dette kredsløbskort forbinder ekstruderen med komponentkøleventilatoren.
Tilbehørspakken indeholder ekstruderens interfacekort og monteringsskruer:

  1. Ekstruderens interfacekort * 1
  2. BT2x5 skrue * 2

TH Board FPC-kabel:
Et fleksibelt kabel der forbinder TH board med ekstruderens interfacekort.
Tilbehørspakken indeholder kun ét TH board FPC-kabel.

TH board til P2SEkstruderens interfacekort til P2STH board FPC-kabel til P2S

Hvornår skal du bruge denne guide

  1. Komponenter, stik eller kabler på kredsløbskortet er tydeligt beskadiget, hvilket påvirker funktionen.
  2. Efter en udskiftningstest eller målinger er det bekræftet, at fejlen skyldes de relevante komponenter.
  3. Bambu Labs tekniske support har bekræftet, at TH board, ekstruderens interfacekort eller TH board FPC-kabel skal udskiftes.

Nødvendigt værktøj og materialer

  1. Nye reservedele der skal udskiftes
  2. H1.5 unbrakonøgle
  3. Pincet

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være særlig opmærksom på ikke at klemme, beskadige eller lægge pres på blottede ledninger, stik eller kredsløbskort. Dysens temperatur kan desuden være ekstremt høj, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

TH board stik

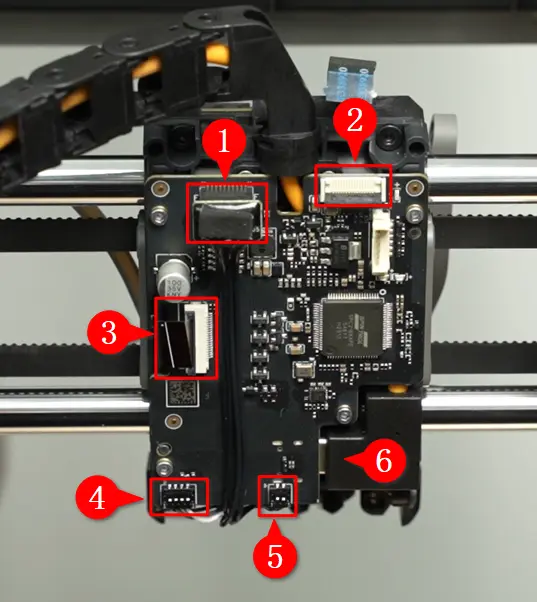

Oversigt over TH board stik på P2S

Nr. Tilsluttede komponenter
1 Hotend varmeelement
2 TH Board FPC-kabel
3 3508 ekstruder servomotor
4 Hotend kølventilator
5 Eddy-sensor
6 Printhovedkabel

Demontering af printhovedets kredsløbskort

Trin 1: Fjern printhovedets kabinet

Se wiki-siden Udskiftning af printhovedets kabinet for vejledning i at fjerne kabinettet.

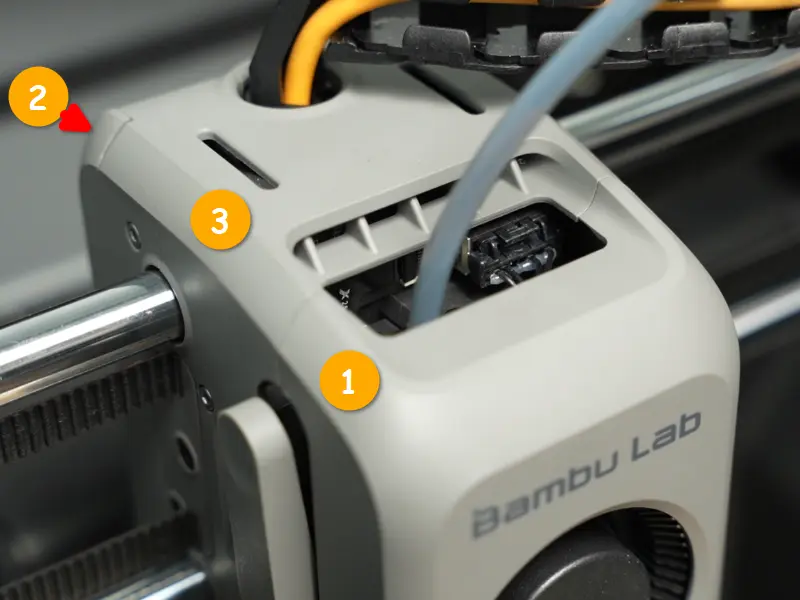

Fjernelse af printhovedets kabinet på P2S

Trin 2: Fjern TH board

Åbn stikkene til TH board FPC-kablet og ekstruderens motorkabel, og frakobl derefter kablerne.

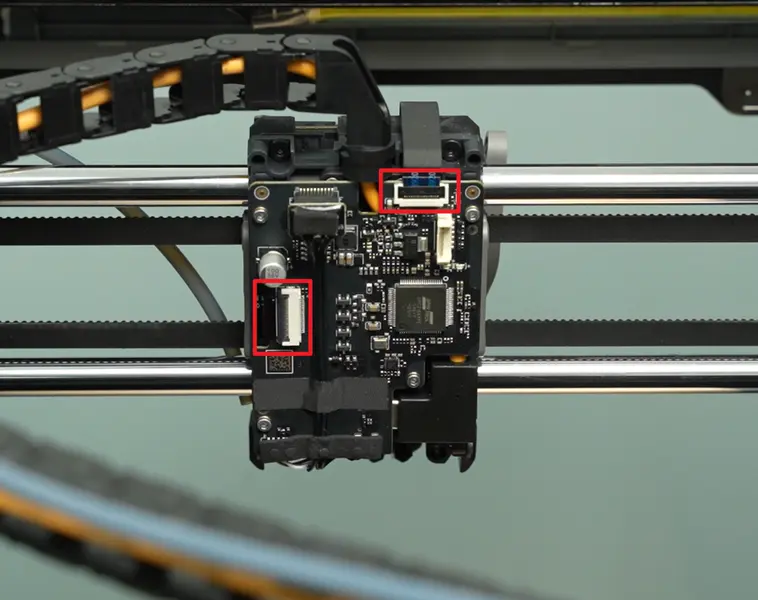

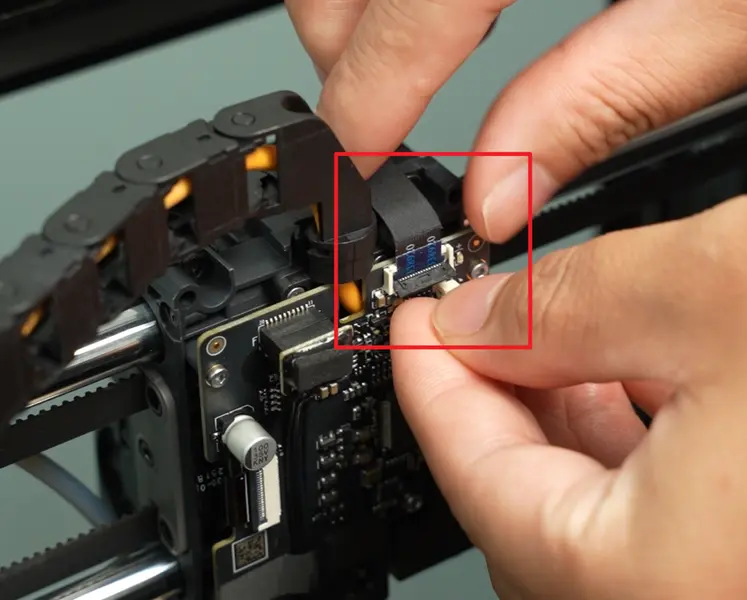

Frakoblingstrin 1 - TH board FPC-kabel og motorstik Frakoblingstrin 2 - TH board FPC-kabel og motorstik

Fjern skum og tape fra TH board et stykke ad gangen, og frakobl derefter hotend-varmeelementet, hotend-kølventilatoren og eddy-strømsspolet. Når du frakobler hotend-ventilatoren og eddy-strømspolens kabler, skal du trække dem vinkelret på stikket. Undgå at bruge kraft eller ryste dem til siderne, da det kan beskadige dem.

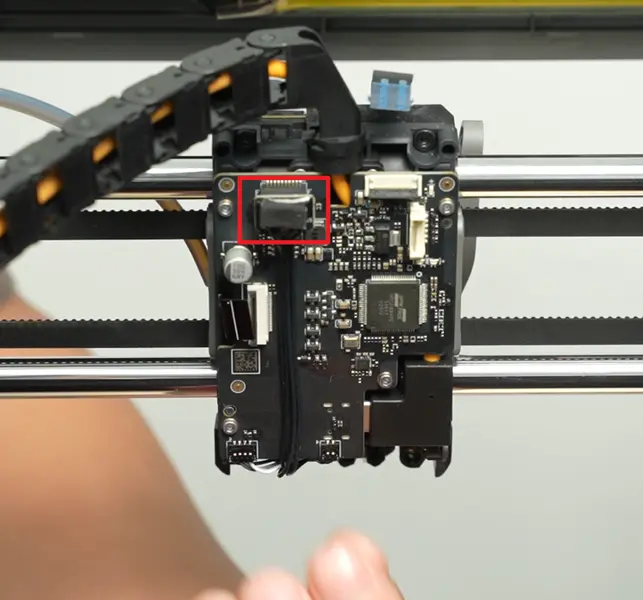

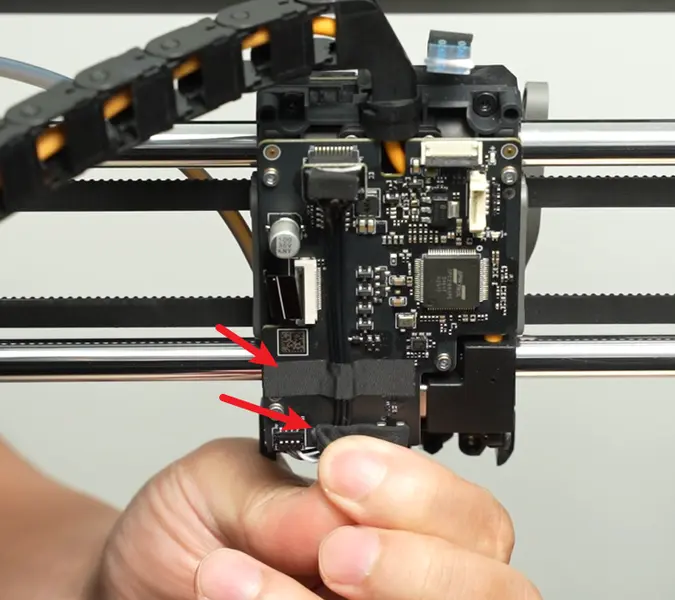

Fjernelse af skum og tape fra TH board trin 1 Fjernelse af skum og tape fra TH board trin 2

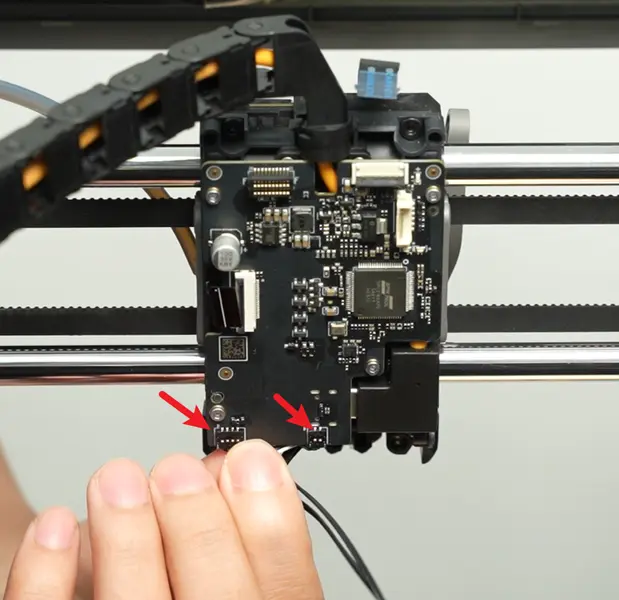

Frakoblingsretning for hotend-ventilator og eddy-strømsspole

Brug en H1.5 unbrakonøgle til at fjerne de fire skruer (BT2x5), frigør TH board, træk printhovedkablet ud, og fjern derefter TH board.

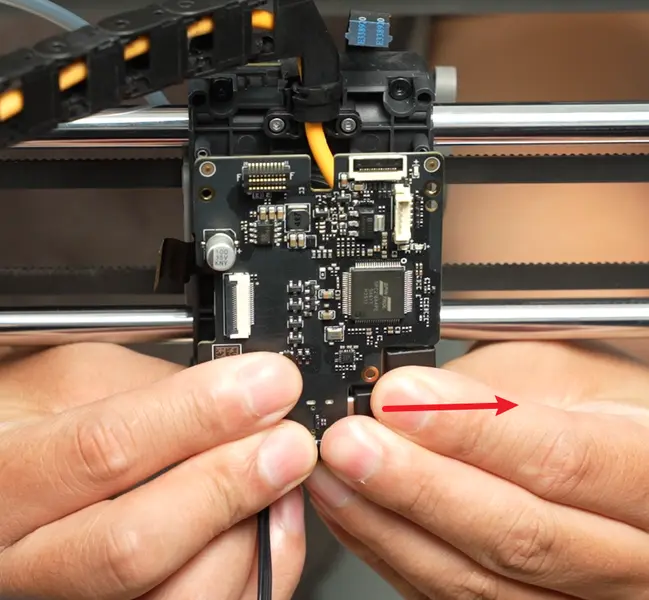

Skruernes placering på TH board trin 1 Skruernes placering på TH board trin 2

Trin 3: Fjern ekstruderens interfacekort og TH Board FPC-kabel

Åbn dækslet til Hall switch-kortets stik, og frakobl Hall switch-kortets kabel.

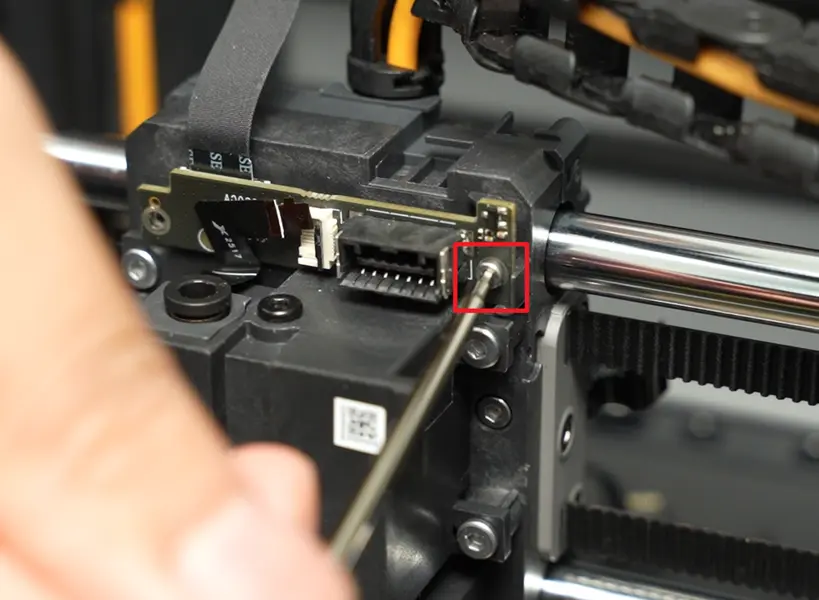

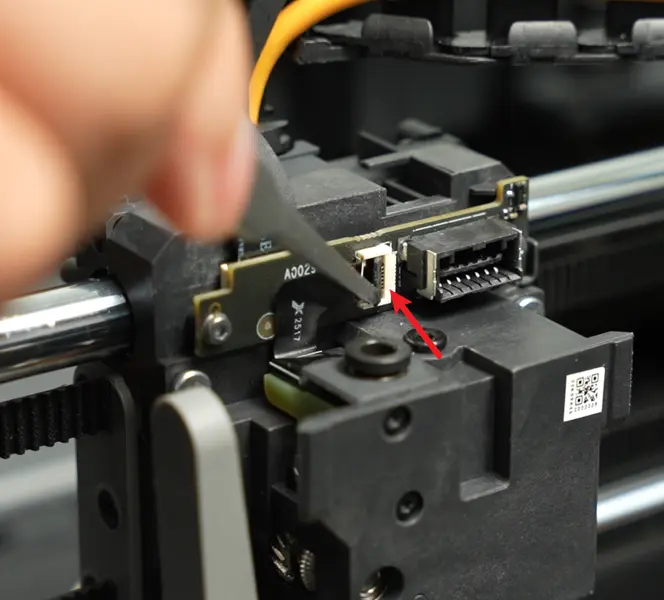

Åbning af Hall switch-kortets stik trin 1 Åbning af Hall switch-kortets stik trin 2

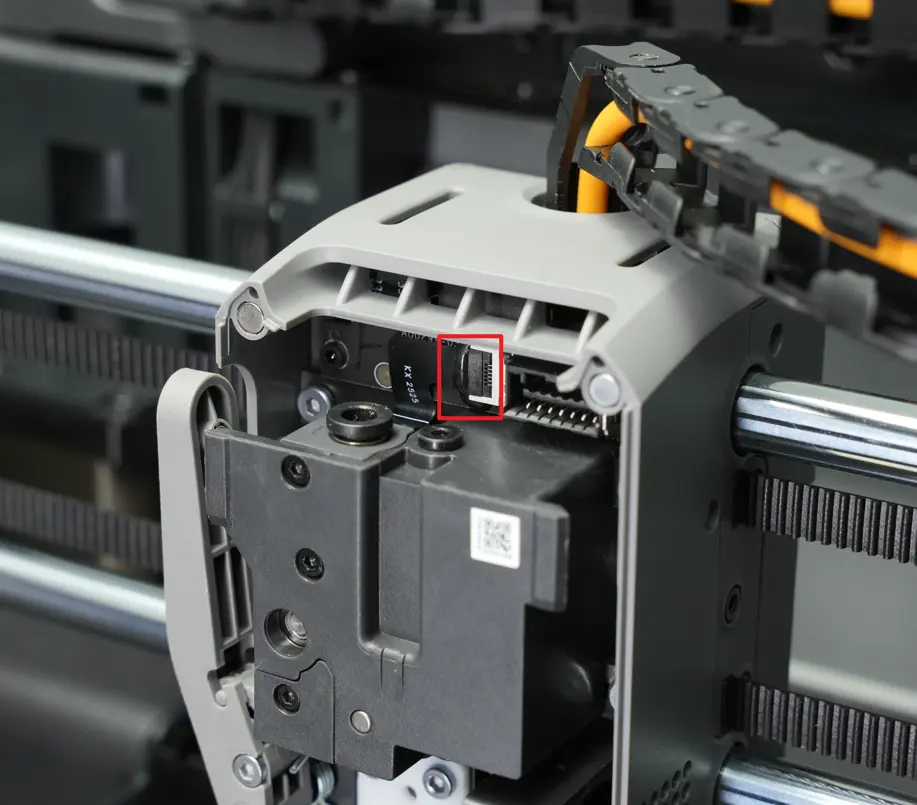

Bemærk: På nogle maskiner er der påført sort lim på stikket. Brug en pincet til at fjerne det, og åbn derefter stikket. Der er ikke behov for at påføre ny lim ved gentilslutning.
Sort lim på Hall switch-stik

Brug en H1.5 unbrakonøgle til at fjerne de to skruer (BT2x5), der fastgør ekstruderens interfacekort, og fjern derefter kortet.

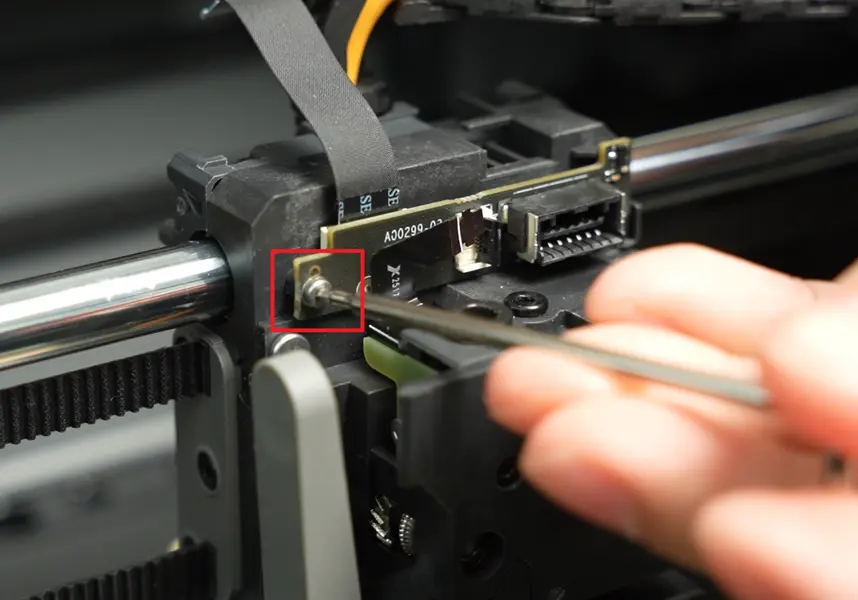

Fjernelse af ekstruderens interfacekort trin 1 Fjernelse af ekstruderens interfacekort trin 2

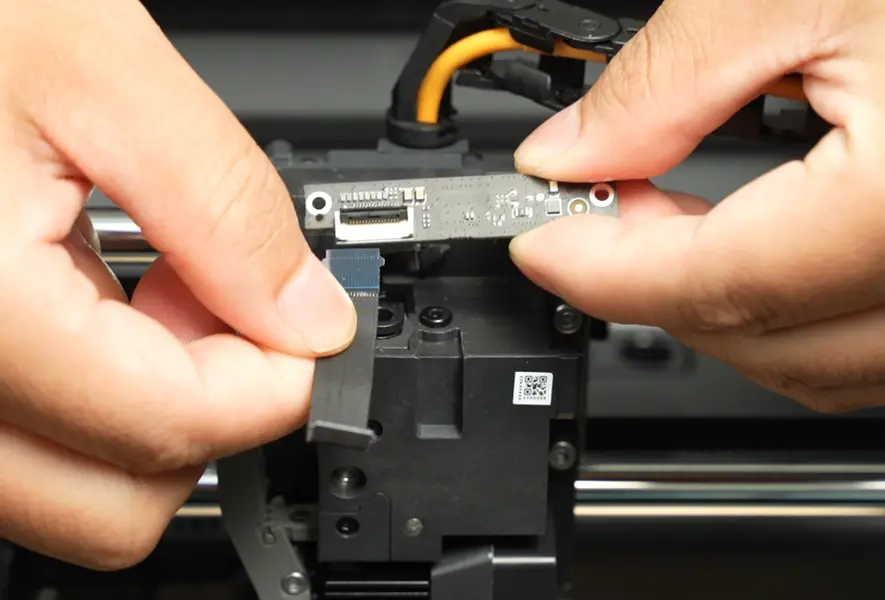

Åbn stikfligen på bagsiden af ekstruderens interfacekort, og fjern TH Board FPC-kablet.

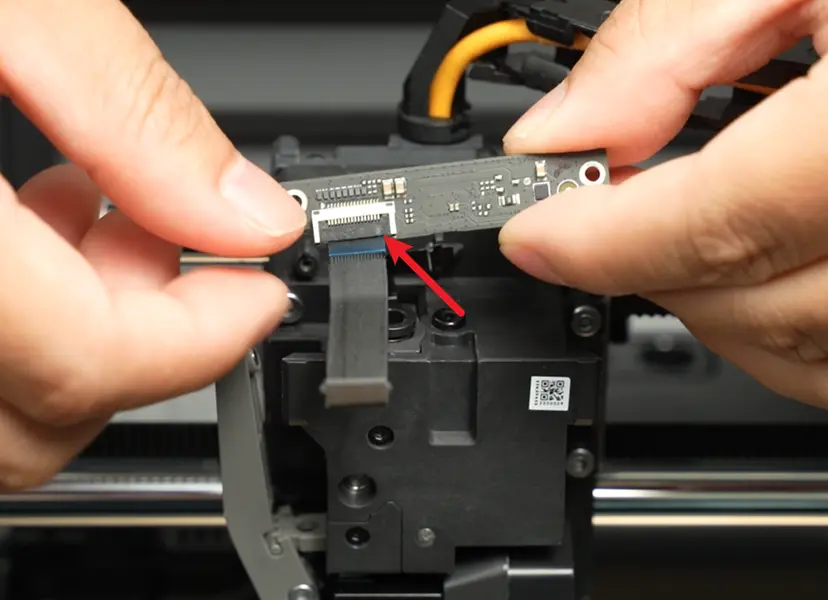

Åbning af FPC-stikflig på interfacekortet trin 1 Fjernelse af TH Board FPC-kabel trin 2

Montering af printhovedets kredsløbskort

Trin 1: Tilslut TH Board FPC-kablet

Tilslut TH board FPC-kablet til stikket på bagsiden af ekstruderens interfacekort, og luk dækslet.

Tilslutning af FPC-kabel til interfacekortets bagside trin 1 Lukning af FPC-stikdæksel trin 2

Trin 2: Monter ekstruderens interfacekort

Monter ekstruderens interfacekort oven på ekstruderen, og stram de to monteringsskruer (BT2x5) med en H1.5 unbrakonøgle.

Montering af ekstruderens interfacekort trin 1 Stramning af interfacekortets skruer trin 2

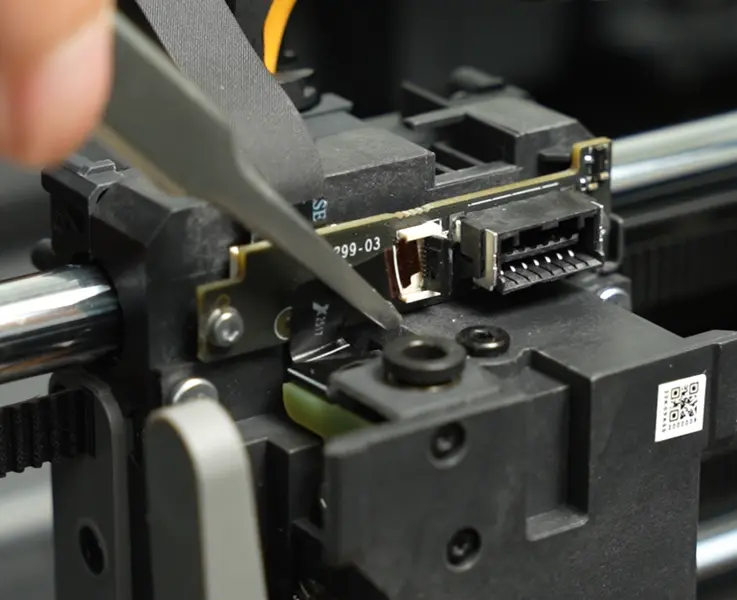

Tilslut Hall switch-kortets kabel til stikket på ekstruderens interfacekort, og luk dækslet.

Tilslutning af Hall switch-kabel trin 1 Lukning af Hall switch-stikdæksel trin 2

Trin 3: Monter TH board

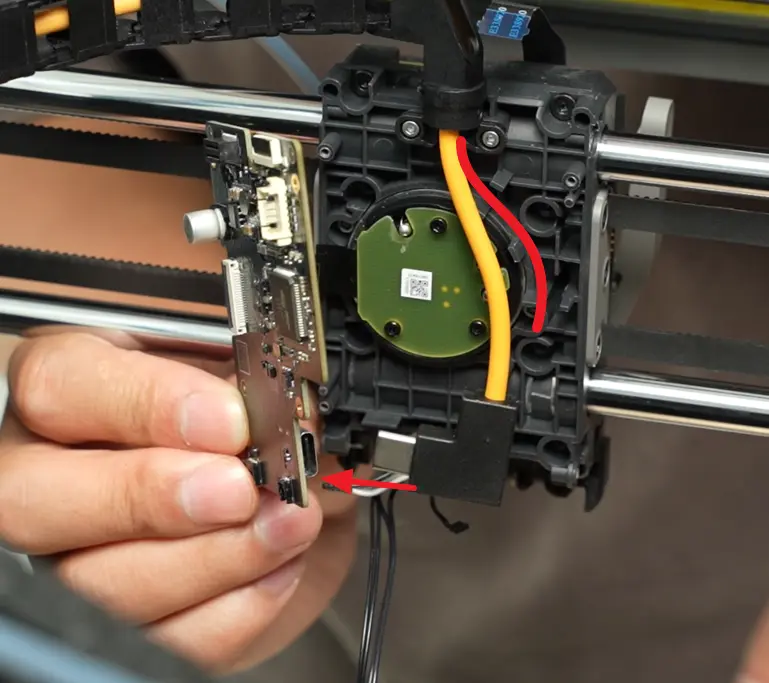

Tilslut printhovedkablet til stikket på bagsiden af TH board, og monter det derefter på bagsiden af printhovedet. Bemærk: Printhovedkablet skal føres mellem de to kabelklemmer. Kabelføringen for printhovedkablet er vist med rødt.

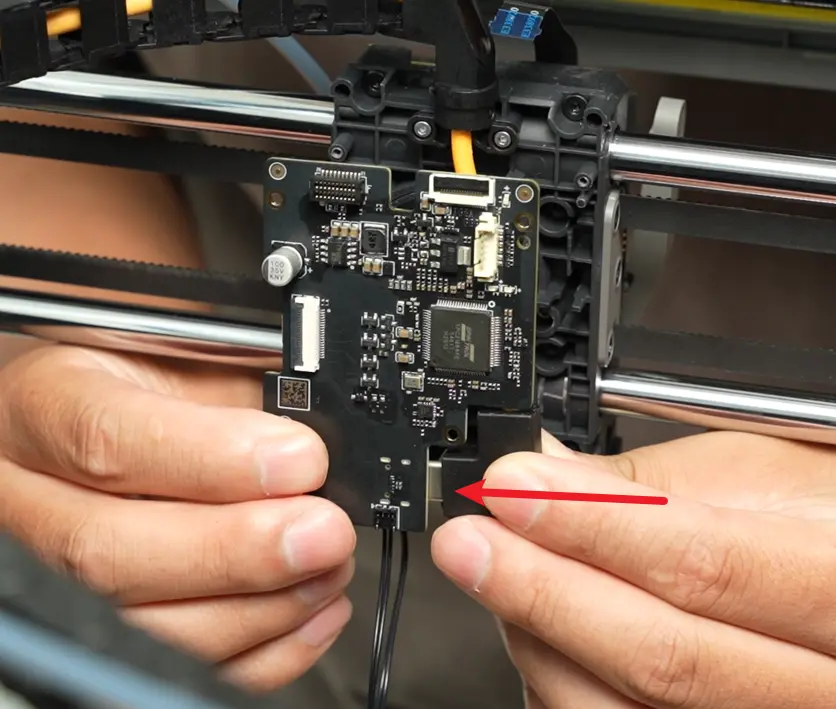

Tilslutning af printhovedkabel til TH board trin 1 Kabelføring for printhovedkablet trin 2

Brug en H1.5 unbrakonøgle til at stramme de fire monteringsskruer på TH board (BT2x5).

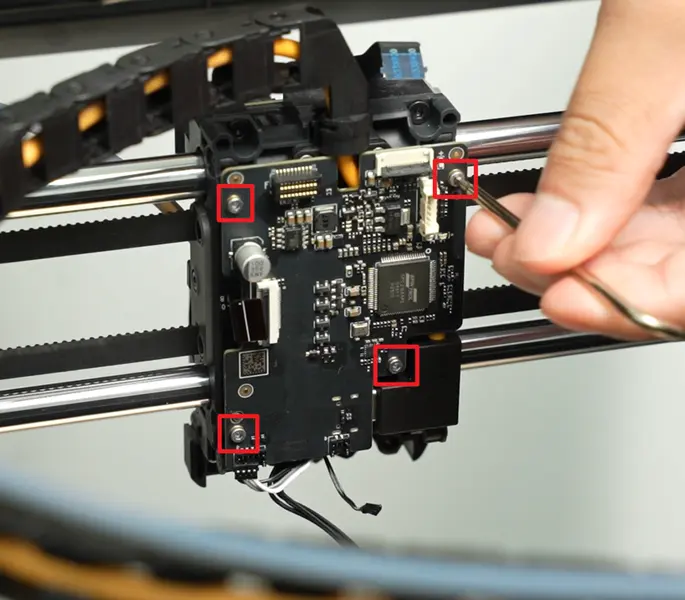

Stramning af TH boards monteringsskruer

Tilslut kablerne fra eddy-strømsspolet til hotend-ventilatoren, og sørg for at de er korrekt justeret og sidder helt inde i stikket.

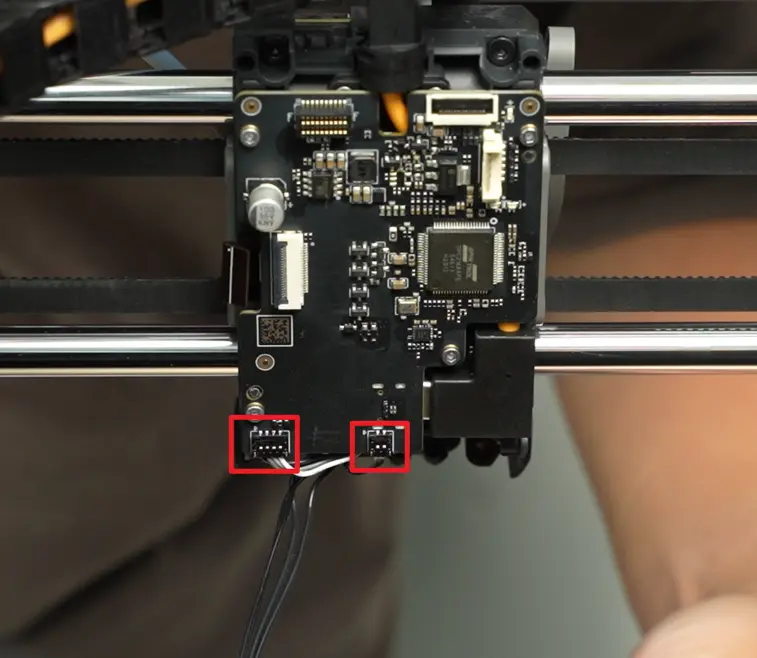

Tilslutning af eddy-strømsspole og hotend-ventilator

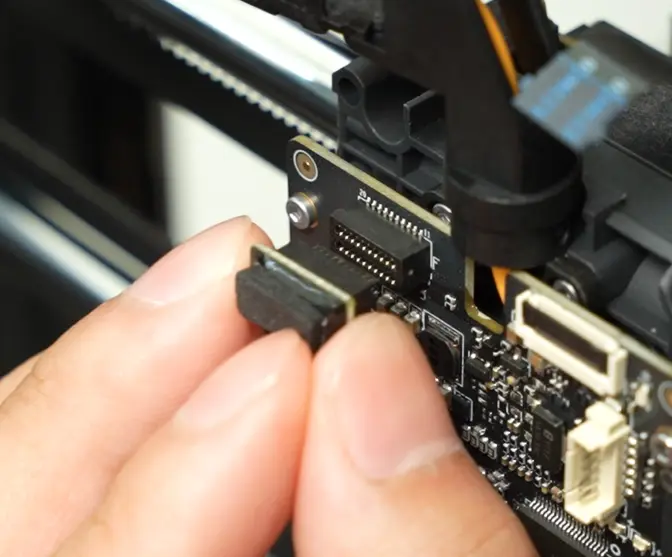

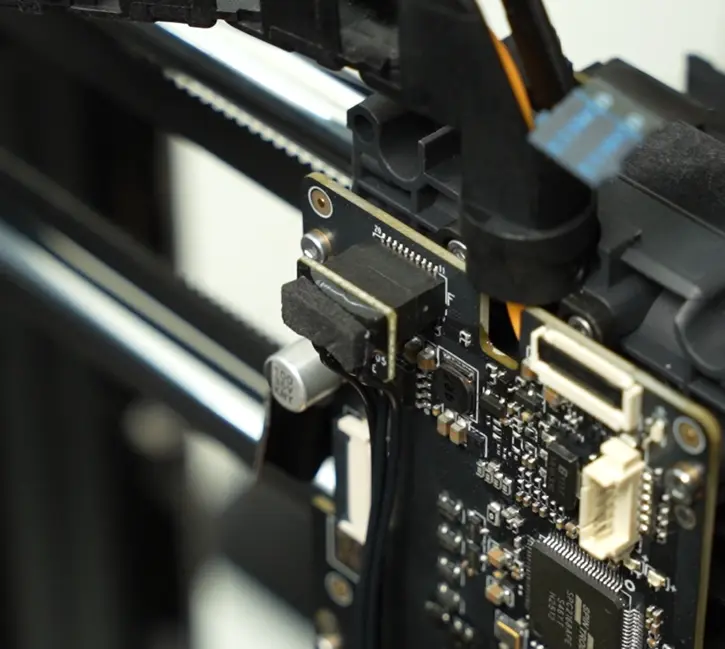

Tilslut hotend-varmelelementets kabel, og påsæt skum og tape igen.

Tilslutning af hotend-varmeelement trin 1 Påsætning af skum og tape trin 2

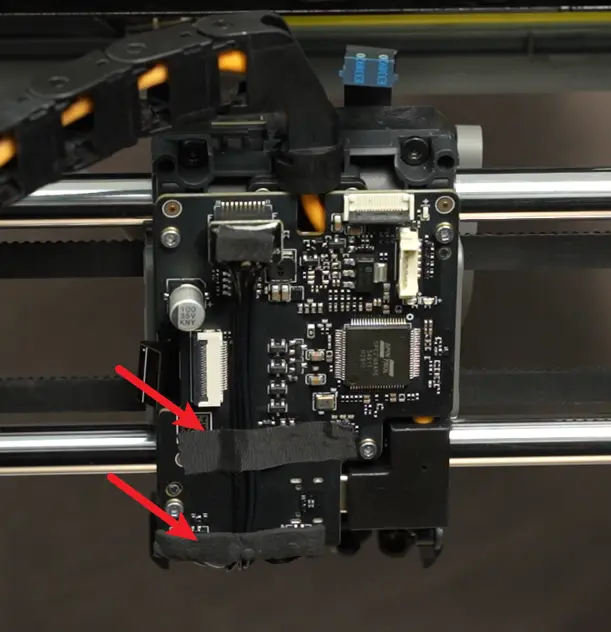

Fastgjort skum og tape på TH board

Tilslut ekstruderens motorkabel og TH board FPC-kablet hver for sig, og luk derefter dækslet.

Tilslutning af ekstruderens motorkabel trin 1 Tilslutning af TH board FPC-kabel og lukning af dæksel trin 2

Trin 4: Monter printhovedets kabinet

Følg vejledningen for "Udskiftning af printhovedets kabinet" for at montere kabinettet igen.

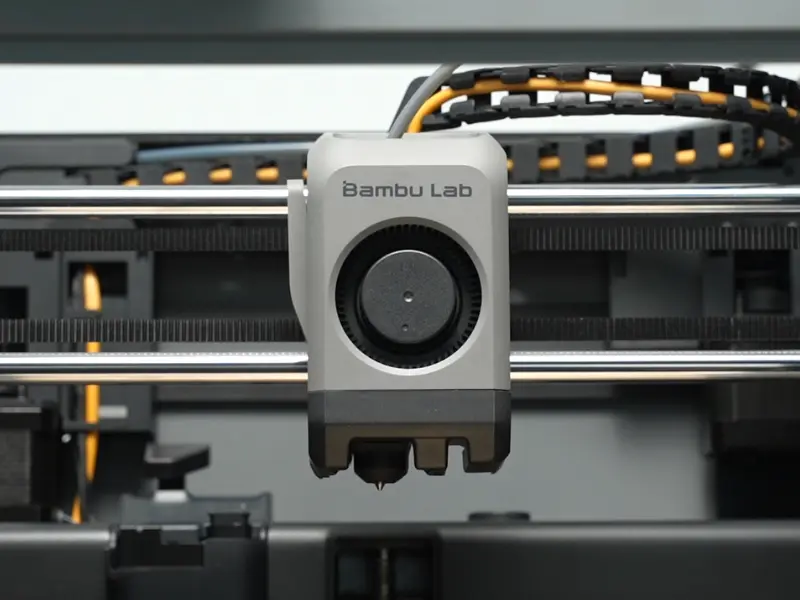

Montering af printhovedets kabinet

Funktionskontrol

Tilslut strømforsyningen, tænd printeren, udfør kalibreringsoperationen, og bekræft at kalibreringen gennemføres uden fejl.

Oplever du problemer, bedes du gentage trinnene og kontrollere alle forbindelser, inden du prøver igen. Vedvarer problemet, bedes du kontakte Bambu Labs tekniske supportteam for yderligere hjælp.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
