Udskiftning af bagpanel på P2S

Bagpanel

Bagpanelet er en metalplade monteret på bagsiden af printeren, der fungerer som tætning.

Hvornår bruges denne guide

Bagpanelet er betydeligt deformeret på grund af transport eller vedligeholdelse, hvilket påvirker dets funktion eller montering.

Nødvendigt værktøj og materialer

• Nyt bagpanel
• H2.0 unbrakonøgle
• Skruer involveret i demonteringen og monteringen (det anbefales at opbevare de fjernede skruer korrekt for at undgå tab)

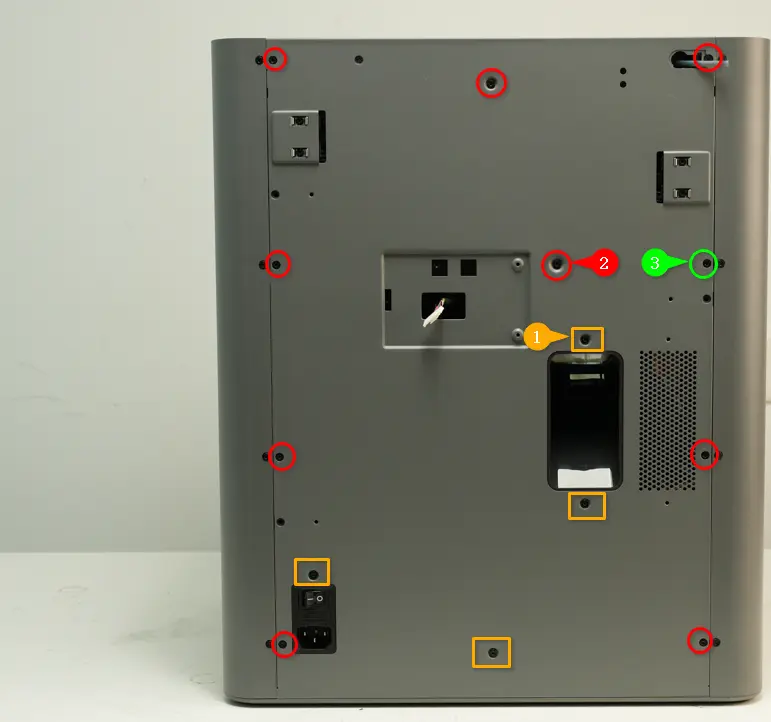

  Gulmarkeret skrue: BT3-6
  Rødmarkeret skrue: ST3-4.5
  Grønmarkeret skrue: M3-4.5


Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, inden du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omgivende område.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste eksponerede ledninger, stik eller kredsløbskort. Dysens spids kan desuden være ekstremt varm, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, kan du oprette en ny supportsag på vores supportside for at få hjælp.

Fjernelse af bagpanelet

Trin 1: Fjern PTFE-rørholderen

Se vejledningen til Udskiftning af PTFE-rørholderen for at fjerne PTFE-rørholderen.

Trin 2: Fjern filamentbufferen

Se vejledningen til Udskiftning af filamentbufferen for at fjerne den.

Trin 3: Fjern bagpanelet

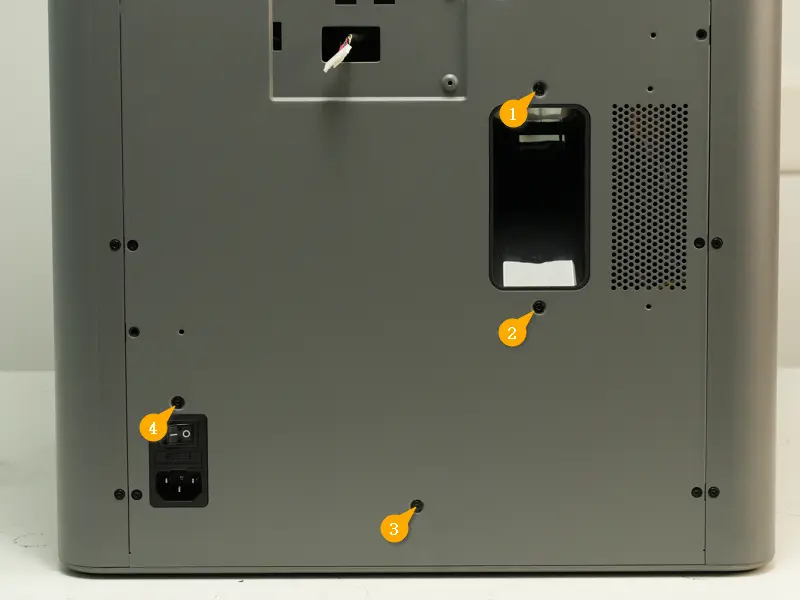

Fjern de fire skruer som vist nedenfor.

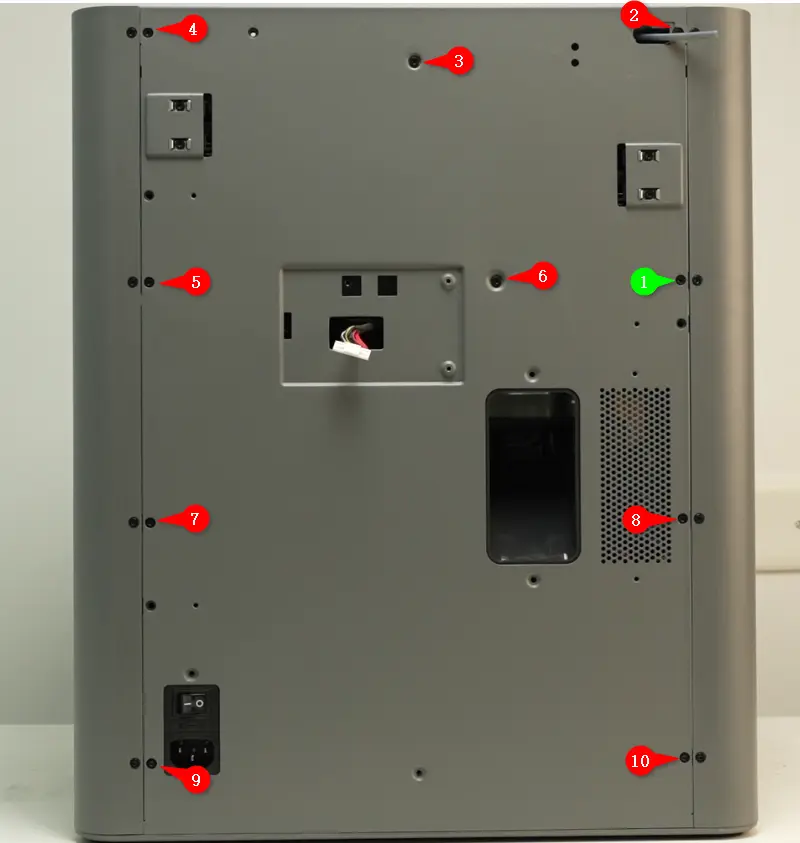

Fjern som vist på billedet nedenfor den grønne skrue, efterfulgt af de ni røde skruer.

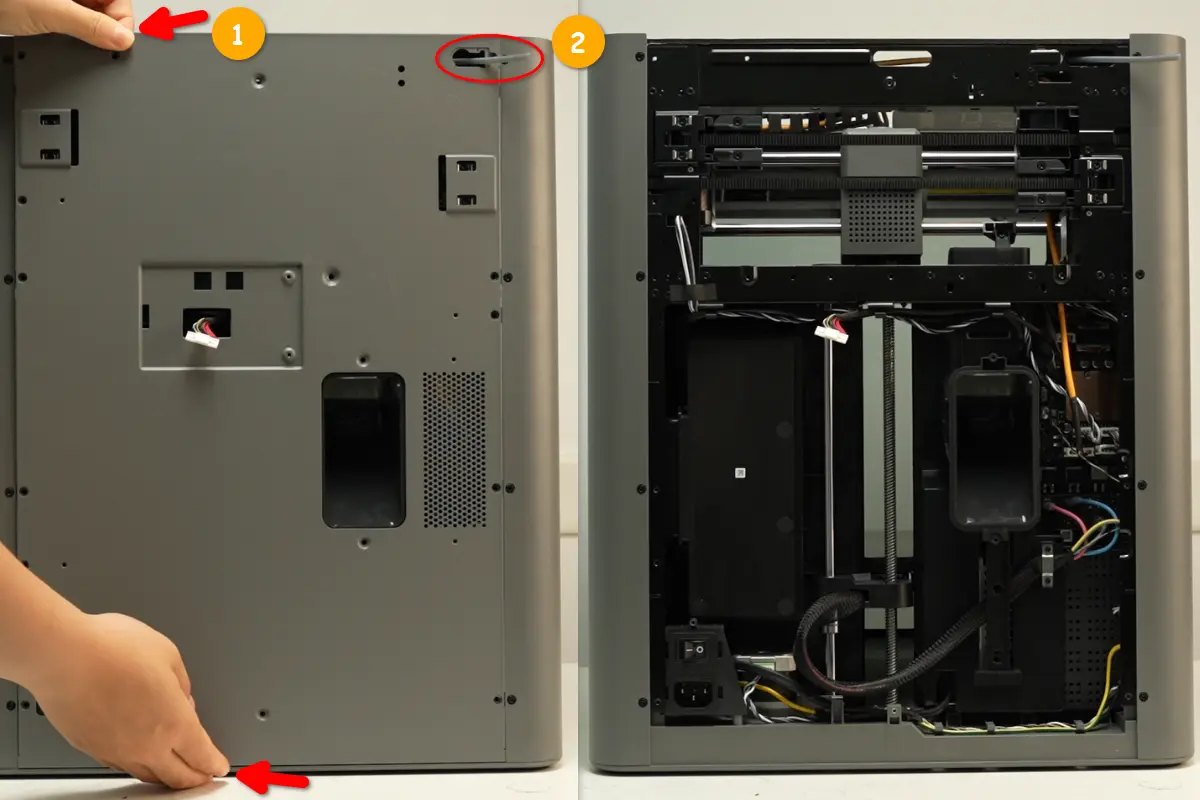

Undgå PTFE-røret, og fjern bagpanelet.

Montering af bagpanelet

Trin 1: Genmonter bagpanelet

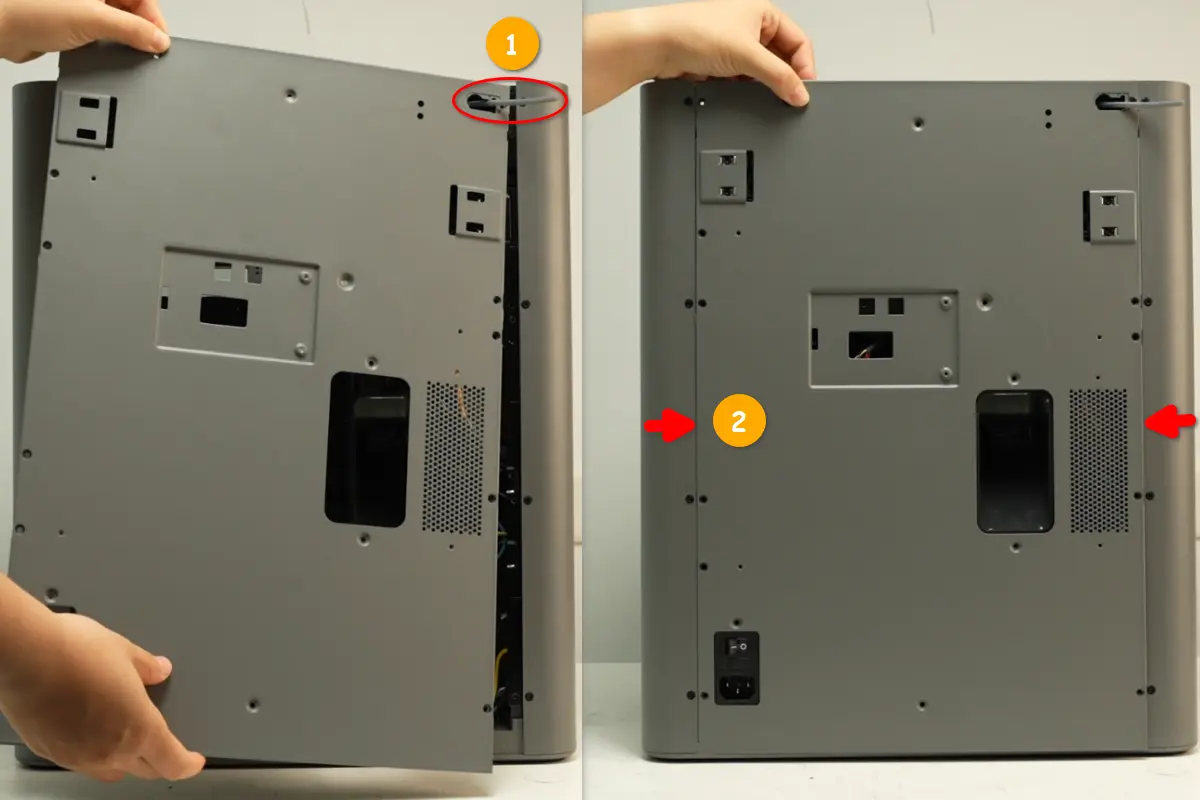

Før PTFE-røret gennem holderens åbning, juster bagpanelet med kanterne og skruehullerne, og monter det på bagsiden af printeren.

Find skruen på position 1, markeret med grønt, og stram den. Stram derefter de resterende ni skruer.

Stram de 4 skruer i rækkefølge i de 4 positioner markeret med orange.

Trin 2: Monter filamentbufferen

Se vejledningen til Udskiftning af filamentbufferen, og monter filamentbufferen.

Trin 3: Monter PTFE-rørholderen

Se vejledningen til Udskiftning af PTFE-rørholderen for at montere holderbeslagene.

Verifikation af funktionalitet

• Kontroller, at der ikke mangler eller sidder løse skruer.
• Sørg for, at bagpanelet ikke er tydeligt deformeret.
