Udskiftning af printhoved-vognen på P2S

Printhoved-vogn

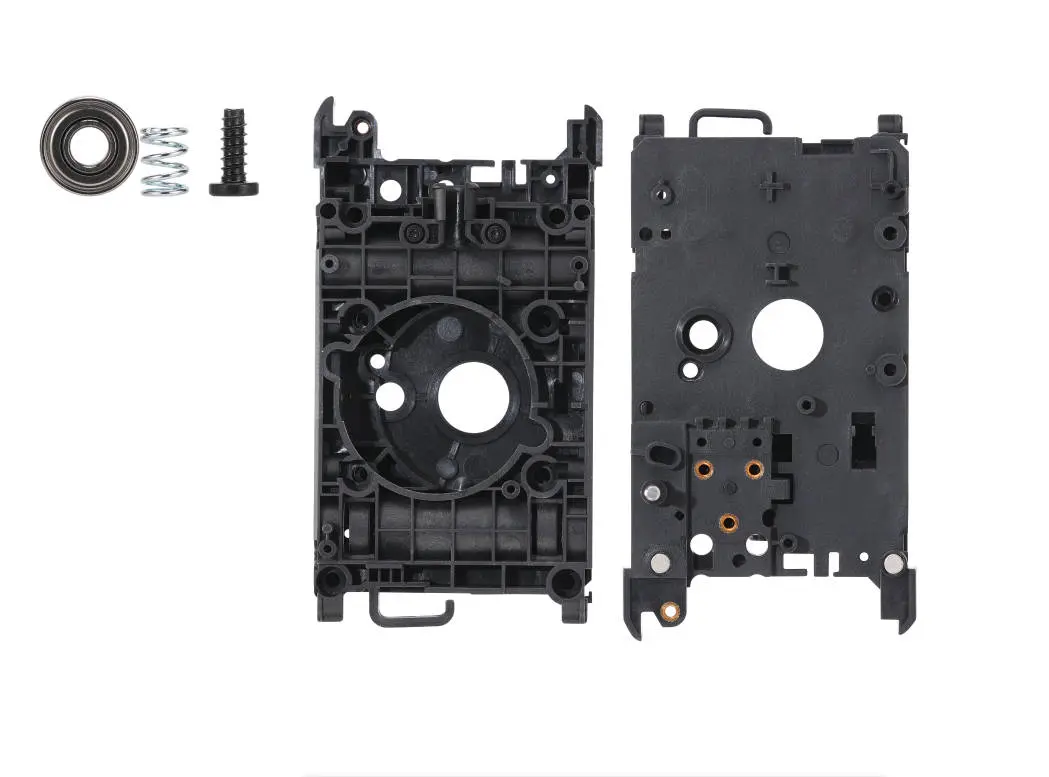

Printhoved-vognen består primært af et forreste og et bagerste vognsdæksel. Den er monteret på grafitaluminiumbøsningen på X-akselsamlingen og bevæger sig langs X-aksen via XY-bælternes bevægelse.

Bemærk: Printerens ydre kabinet behøver ikke fjernes ved udskiftning af printhoved-vognen.

Hvornår bruges denne guide

• Printhoved-vognen er beskadiget

Nødvendigt værktøj og materialer

• Ny printhoved-vogn
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Fjernelse af printhoved-vognen

Trin 1: Fjern komponenter fra printhovedets

1. Se følgende guides for at fjerne printhovedhuset, dysespidsen, dysevarmeenheden og dyseventilatoren:
   Udskiftning af P2S dysevarmelegeme/dyseventilator
2. Se følgende guides for at fjerne filamentskærerarmen og ekstruderkomponenterne:
   Udskiftning af skærerarmen
   Udskiftning af P2S ekstruderkomponenter
3. Se følgende guide for at fjerne TH-kortet og ekstruderinterfacekortet:
   Udskiftning af P2S printhoved-kredsløbskort
4. Se følgende guides for at fjerne kabelkæden og printhoved-kablet:
   Kabelkæde-udskiftningsguide til P2S
   Printhoved-kabel-udskiftningsguide til P2S
5. Se følgende guide for at fjerne eddy-sensoren:
   Udskiftning af P2S eddy-sensor
6. Se følgende guide for at fjerne ekstrudermotor:
   Udskiftning af P2S ekstrudermotor

Trin 2: Fjern bælteklemmen

Brug en H2.0 unbrakonøgle til at løsne de fire spændeskruer (kun 1-2 omdrejninger; fjern dem ikke) for at frigøre XY-bæltene.

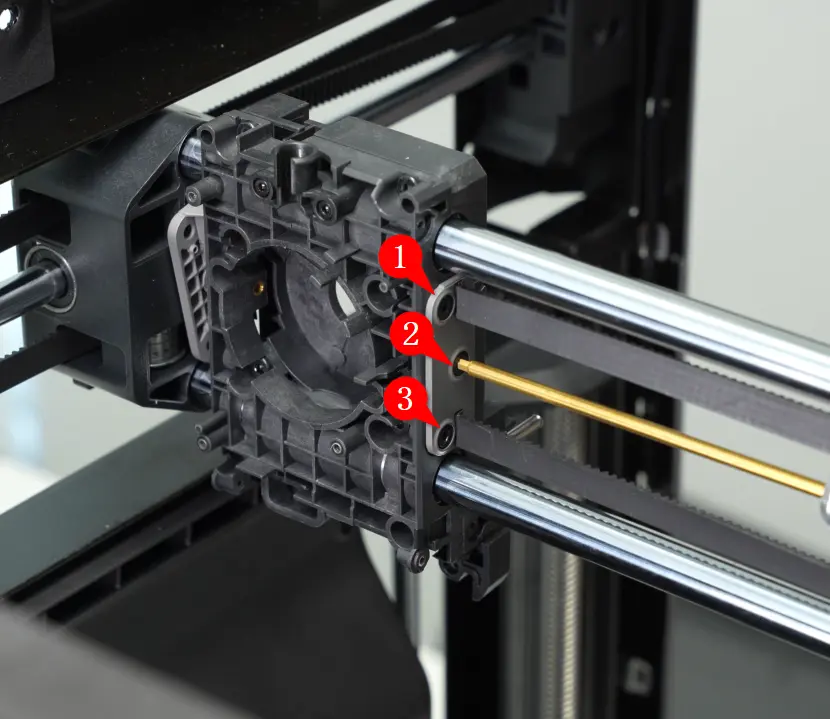

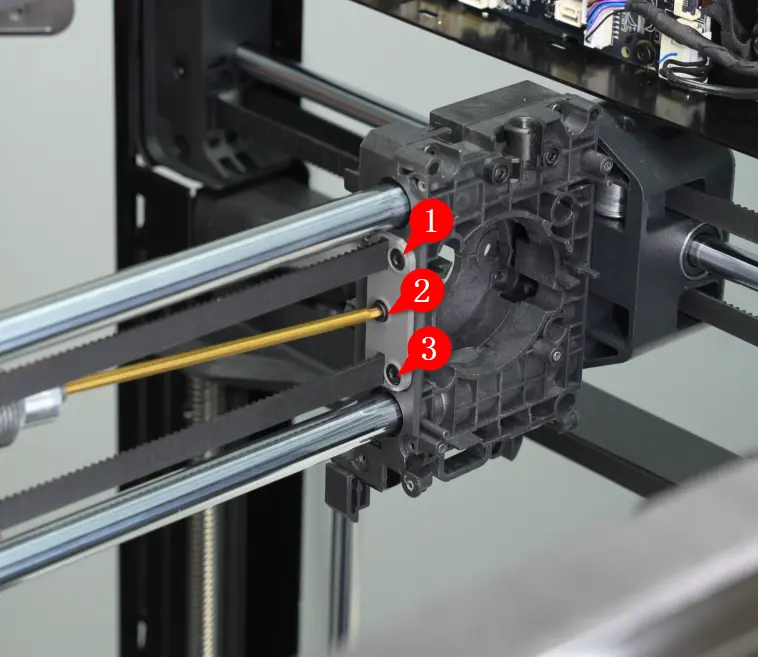

Brug en H2.0 unbrakonøgle til at fjerne de tre skruer, der sikrer bælteklemmen på den ene side af printhoved-vognen, og tag derefter bælteklemmen af.

Bemærk: Billederne nedenfor viser P2S med side- og bagpanel fjernet, men dette er ikke nødvendigt for denne guide.

Gentag de samme trin for at fjerne bælteklemmen på den modsatte side.

Trin 3: Fjern printhoved-vognen

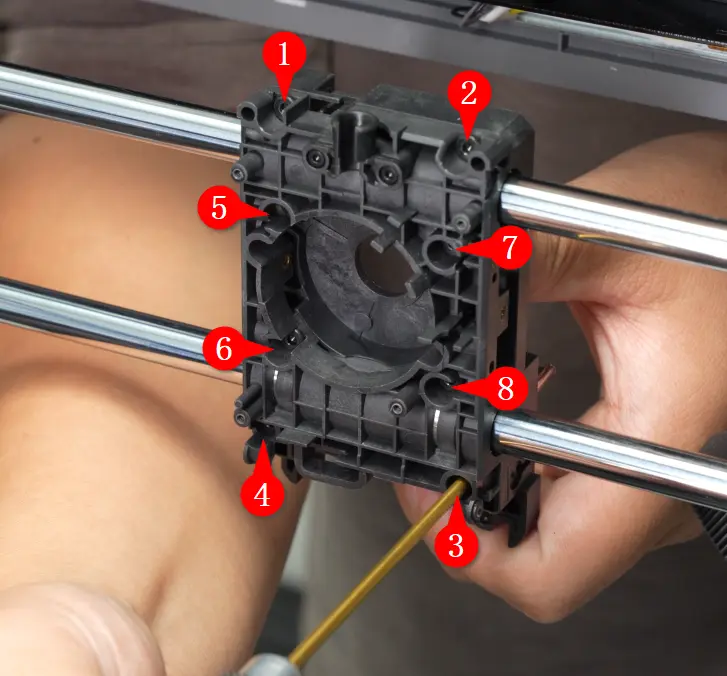

Brug en H2.0 unbrakonøgle til at fjerne de otte monteringsskruer.

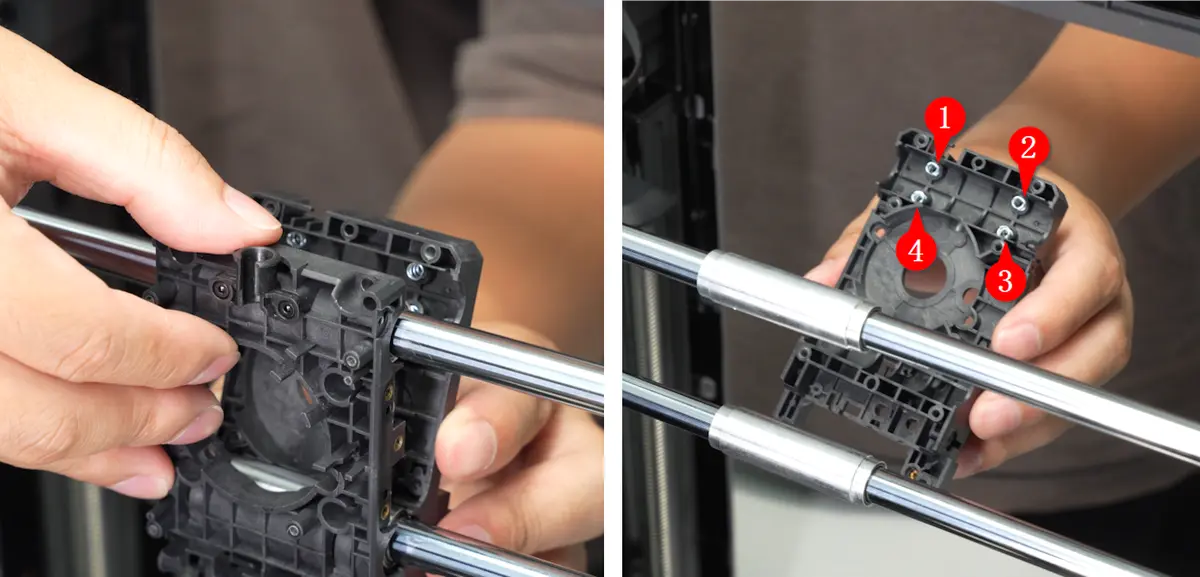

Hold i både det forreste og bagerste dæksel på printhoved-vognen, vip det forreste dæksel let forover, og fjern derefter vognen forsigtigt for at undgå at de fire fjedre øverst på det forreste dæksel falder ud.

Installation af printhoved-vognen

Trin 1: Installer printhoved-vognen

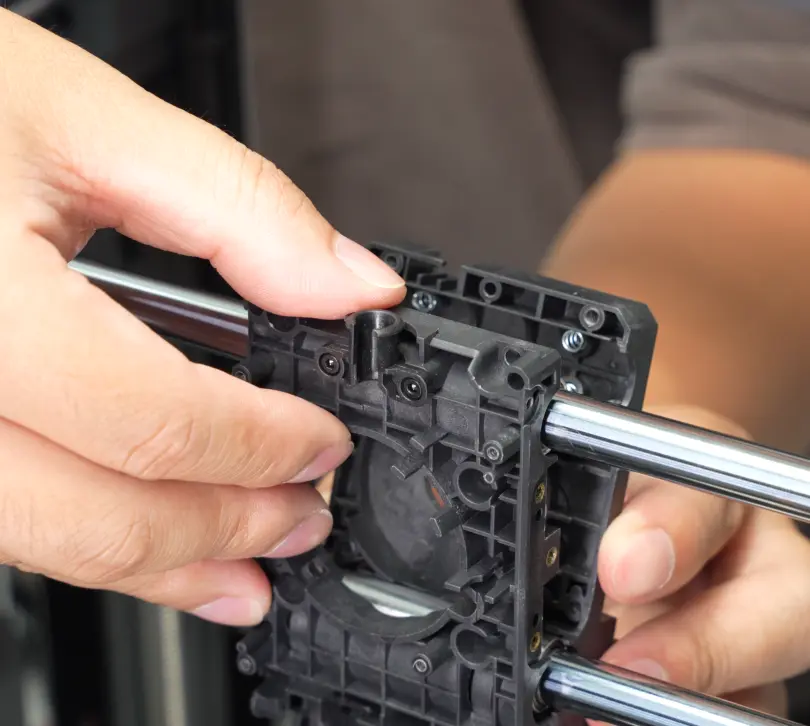

Tjek inden installation, at fjedrene stadig sidder på det forreste dæksel af printhoved-vognen.

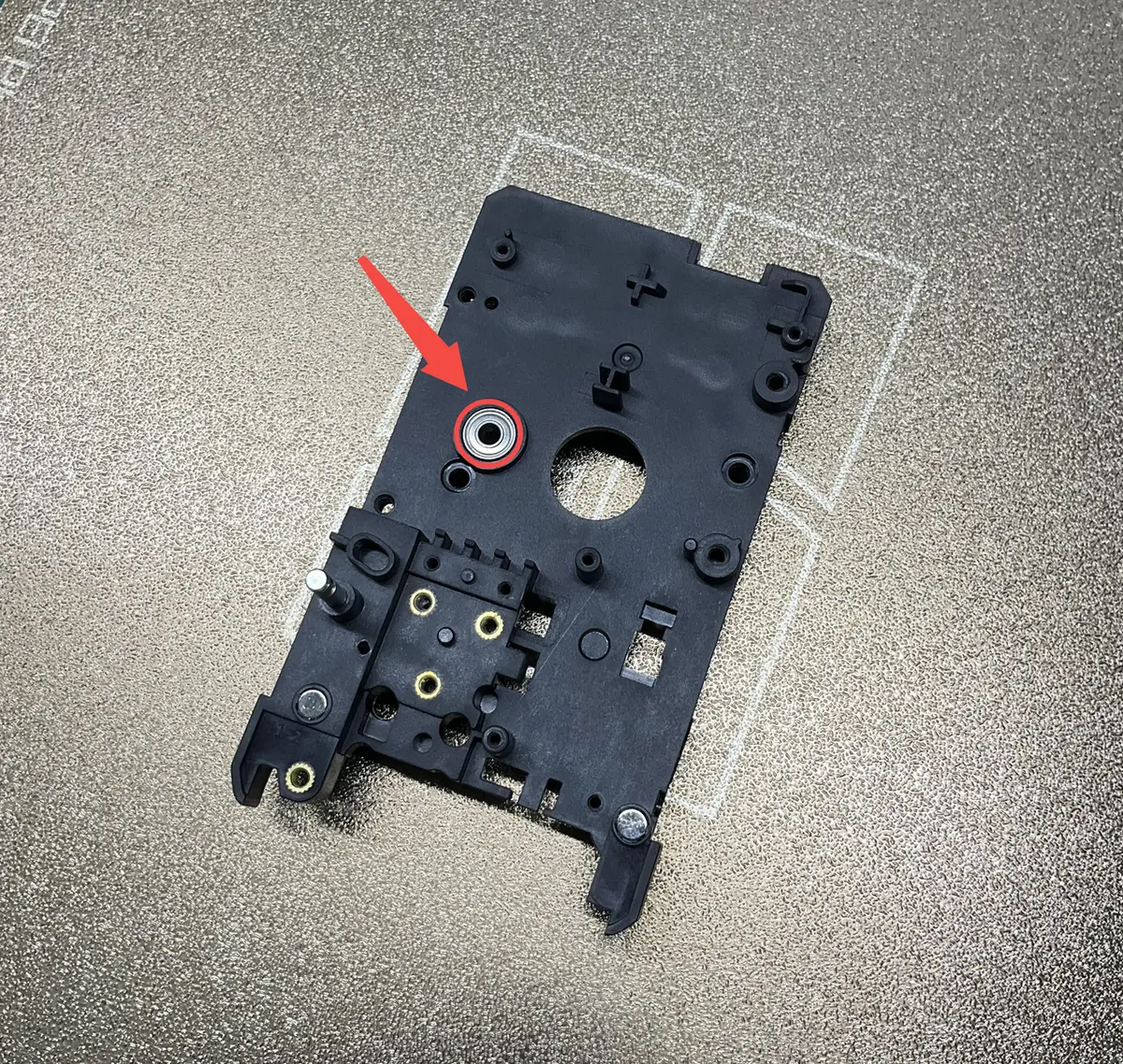

Tjek at lejet sidder korrekt; er det ikke tilfældet, skal du montere lejet fra den gamle printhoved-vogn på plads.

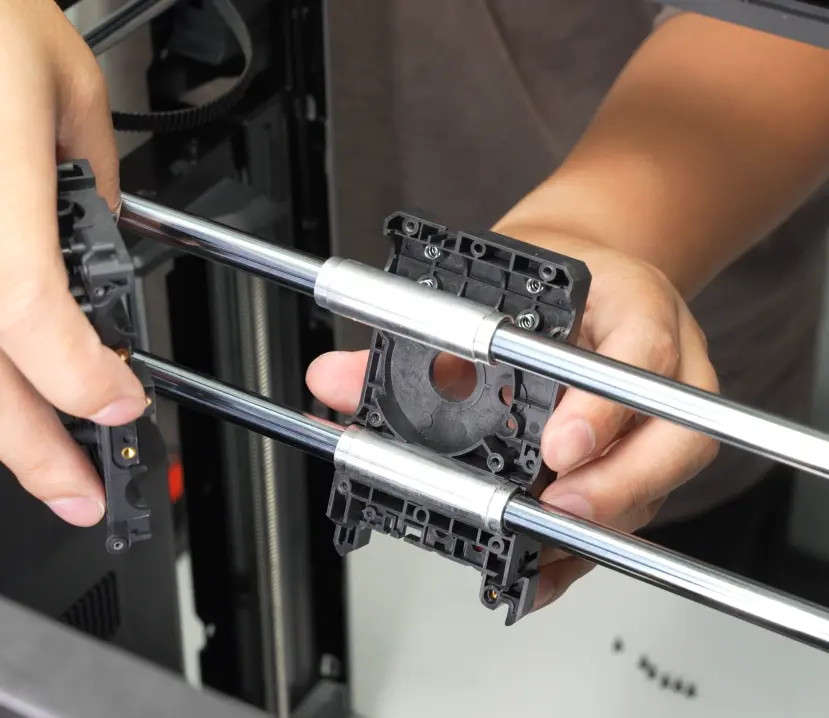

Ret de to aluminiumsbøsninger ind mod X-akslernes stænger.

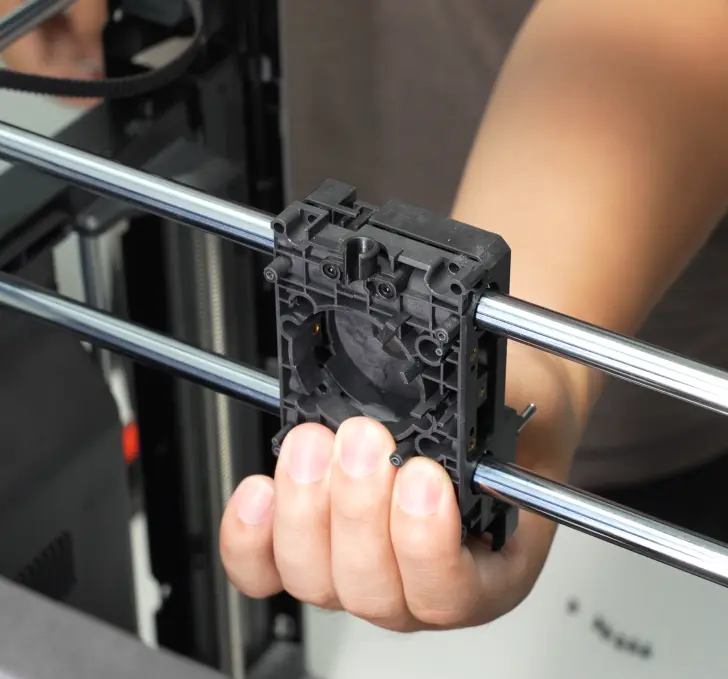

Placer bunden af printhoved-vognens forreste dæksel mod bøsningerne, og roter derefter langsomt det forreste dæksel, indtil toppen af dækslet er i kontakt med bøsningerne.

Installer herefter det bagerste dæksel på printhoved-vognen, og brug en H2.0 unbrakonøgle til at stramme de otte skruer i et diagonalt mønster.

Trin 2: Installer bælteklemmen

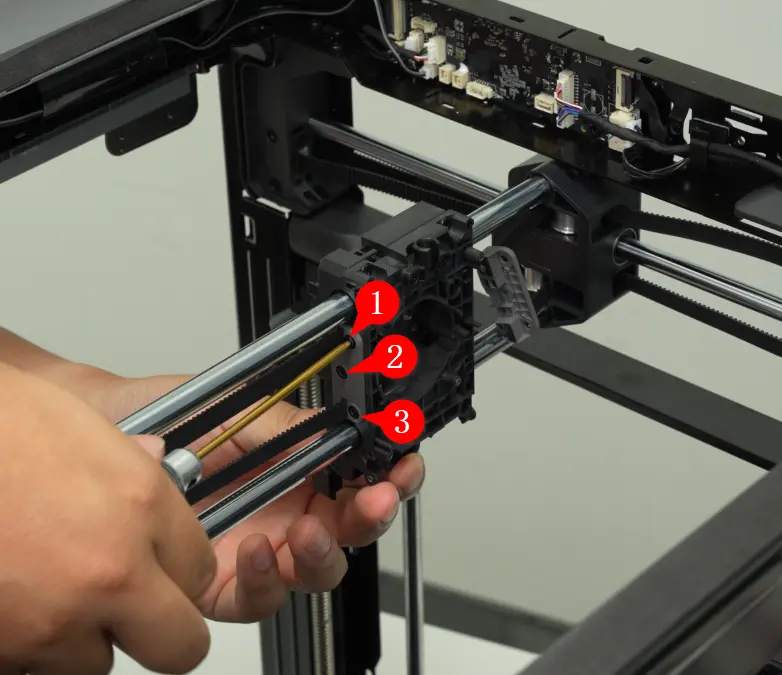

Installer først den højre bælteklemme (ved det højre sidepanel) på printhovedets og stram de tre skruer med en H2.0 unbrakonøgle.

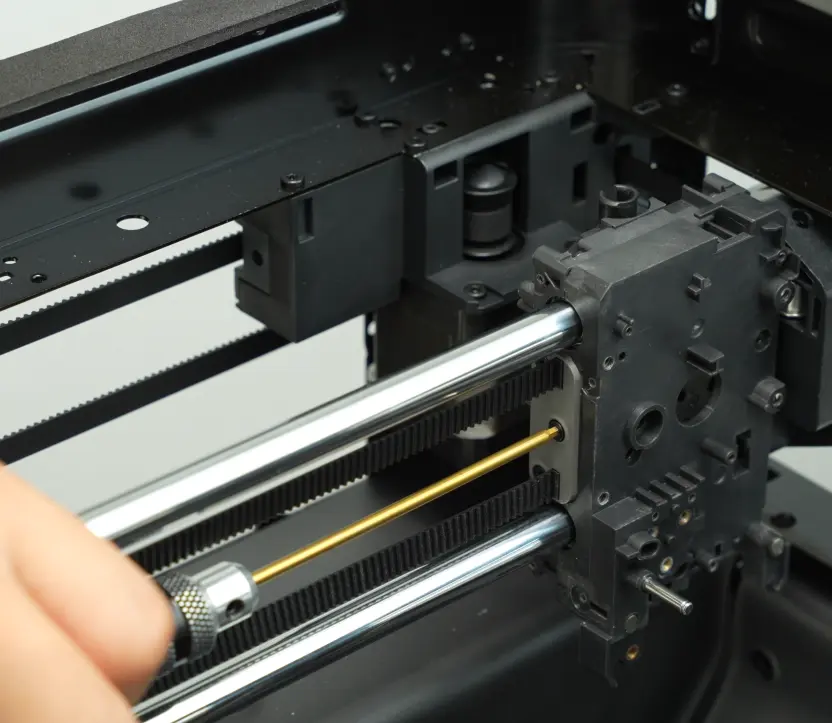

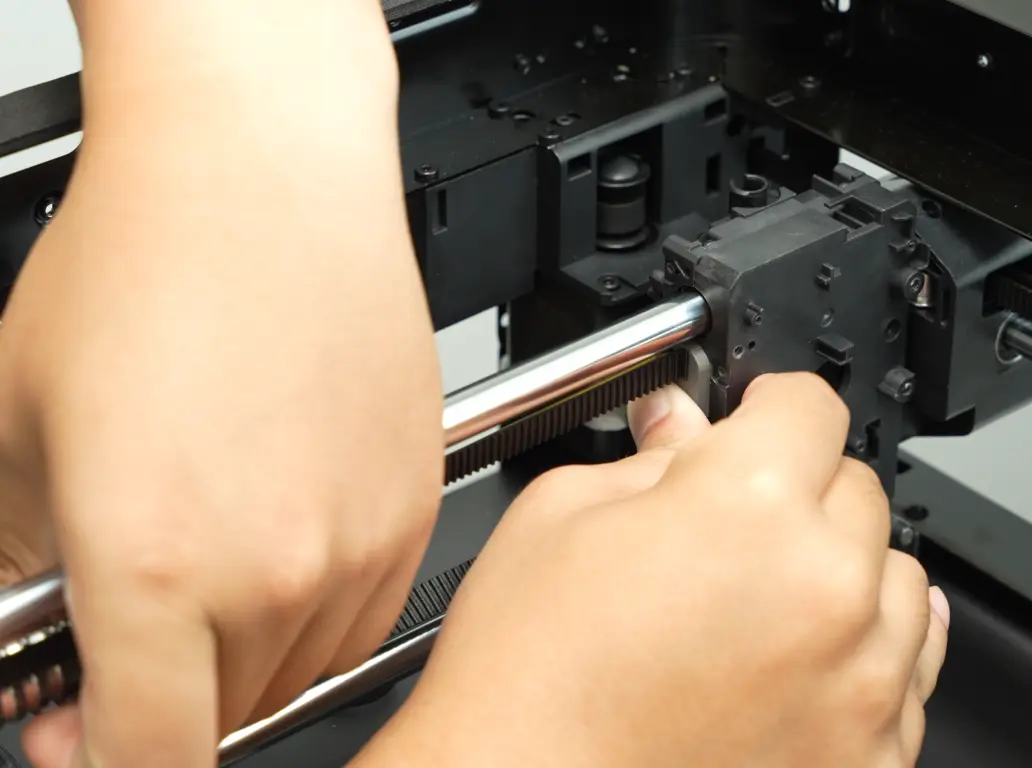

Skub printhovedets til bageste højre position, og monter derefter bælteklemmen på den anden side fast på printhovedets.

Stram de tre skruer med en H2.0 unbrakonøgle.

Skub manuelt printhoved-vognen frem og tilbage i begge XY-retninger 3-5 gange, og stram derefter de fire spændeskruer med en H2.0 unbrakonøgle.

Trin 3: Installer komponenter på printhovedets

1. Installer ekstrudermotor:
   Udskiftning af P2S ekstrudermotor
2. Installer dyse eddy-strømsensor:
   Udskiftning af P2S eddy-sensor
3. Installer printhoved-kredsløbskortet:
   Udskiftning af P2S printhoved-kort
4. Installer printhoved-kablet og kabelkæden:
   Printhoved-kabel-udskiftningsguide til P2S
   Kabelkæde-udskiftningsguide til P2S
5. Installer ekstruderenheden og skærerarmen:
   Udskiftning af P2S ekstruderkomponenter
   Udskiftning af filamentskærerarmen
6. Installer dysevarmeenheden, dyseventilatoren, printhovedhuset og dysespidsen:
   Udskiftning af P2S dysevarmelegeme/dyseventilator

Trin 4: Juster eddy-sensoren

Se følgende guide for at justere eddy-sensorens position:
P2S justering af eddy-sensor

Verificering

Tilslut strøm, tænd printeren, og kør maskinkalibreringsprocessen for at bekrafte, at den gennemfores uden fejl.
