Udskiftning af printhoved-kabinet på P2S

Printhoved-kabinet

Printhoved-kabinettet består af tre hoveddele:

• Printhoved-frontdækselenhed: Inkluderer frontdækselkabinettet og dele-kølingsventilator, sikret til printhoved-midterrammen via magneter.

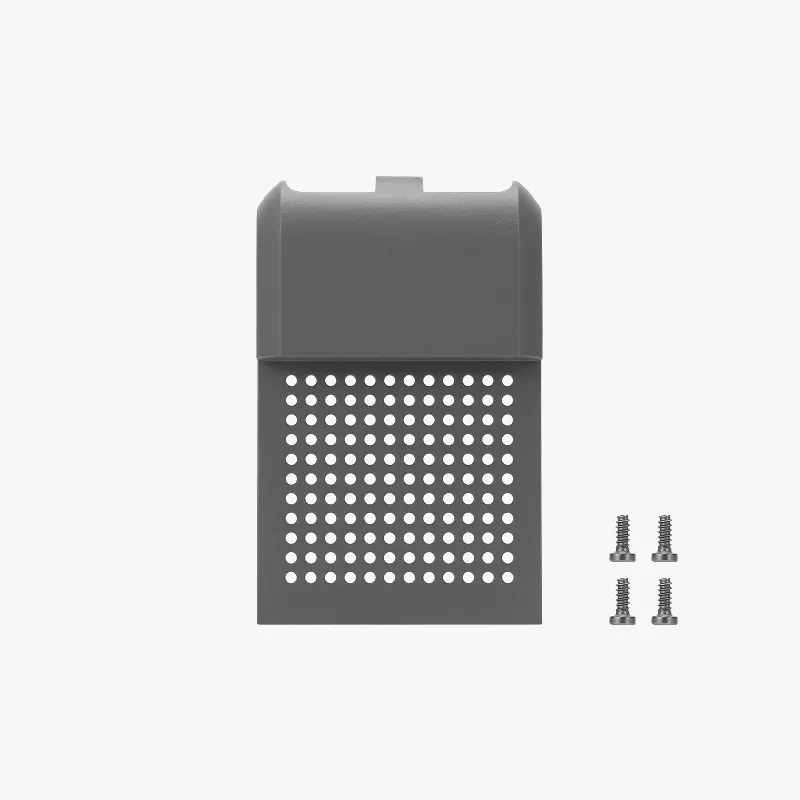

• Printhoved-bagdæksel: Et plastikkabinet designet til at forsejle bagsiden af printhovedet.
• Printhoved-midterramme: Et centralt plastikkabinet med magneter til fastgøring af frontdækslet.


Hvornår du skal bruge denne guide

Printhoved-frontdæksel

• Fysisk beskadigelse, herunder afløst magnet.
• Fejl på dele-kølingsventilator.

Printhoved-bagdæksel

• Fysisk beskadigelse

Printhoved-midterramme

• Fysisk beskadigelse, herunder afløst magnet.

Nødvendigt værktøj og materialer

• H1,5 unbrakonøgle
• Nyt printhoved-frontdæksel / printhoved-bagdæksel / printhoved-midterramme

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker for at beskytte dig og være særlig forsigtig med ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Derudover kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Fjernelse af printhoved-kabinettet

Trin 1: Fjern printhoved-frontdækslet

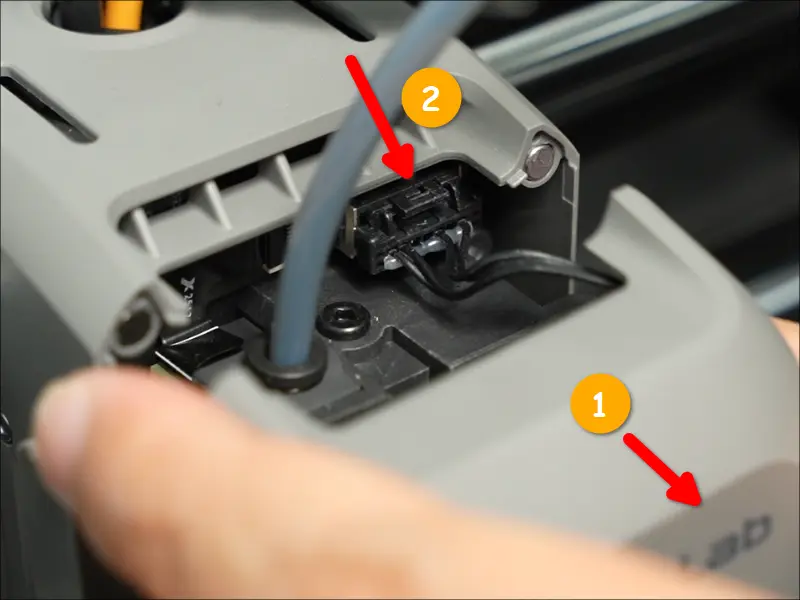

Åbn printhoved-frontdækslet, tryk på stikkets låsehage for at afbryde kablet, og fjern derefter printhoved-frontdækslet.

Trin 2: Fjern printhoved-bagdækslet

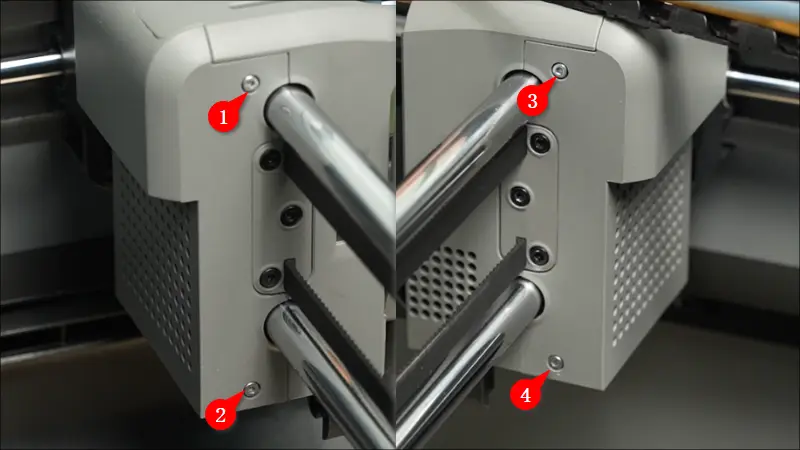

Fjern de fire skruer med en H1,5 unbrakonøgle.

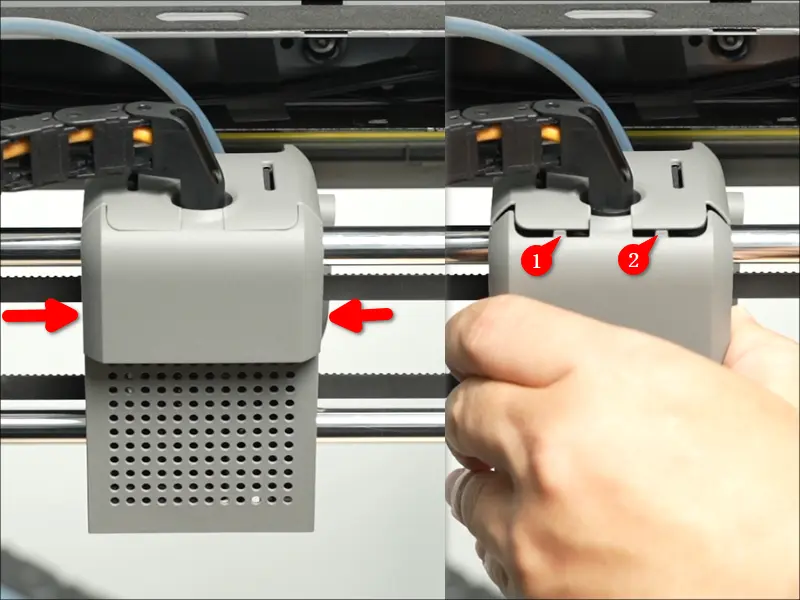

Hold fat i bagdækslet nær den øverste stang, og træk det derefter kraftigt bagud for at løsne det.

Trin 3: Fjern printhoved-midterrammen

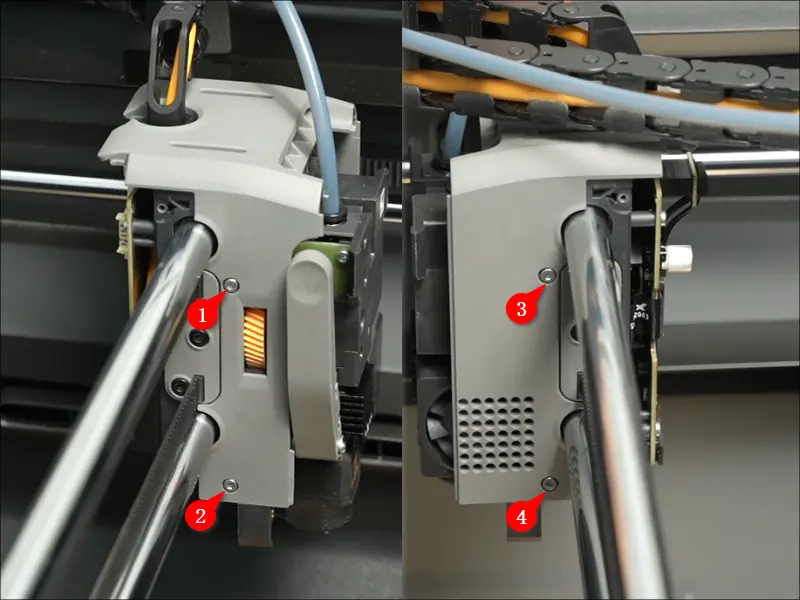

Fjern de fire skruer med en H1,5 unbrakonøgle.

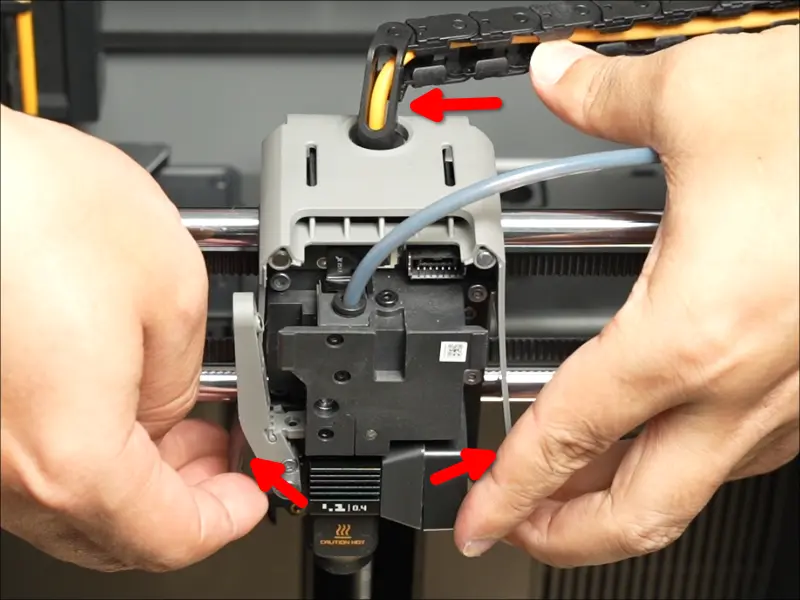

Drej kabelbraketten, så den flugter med udskæringen i toppen af midterrammen, og løft derefter forsigtigt bunden af midterrammen opad for at frigøre den.

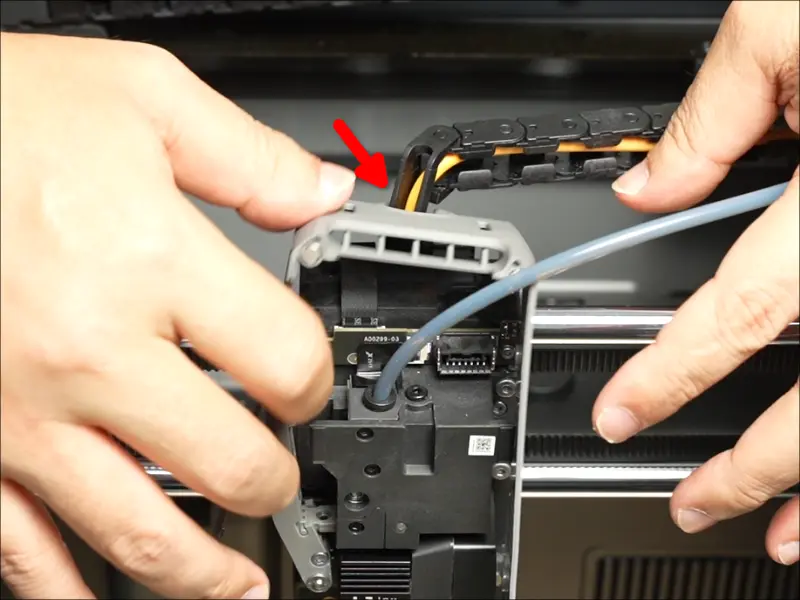

Frakobl printhoved-midterrammen fra kabelbraketten, og fjern den.

Installation af printhoved-kabinettet

Trin 1: Installer printhoved-midterrammen

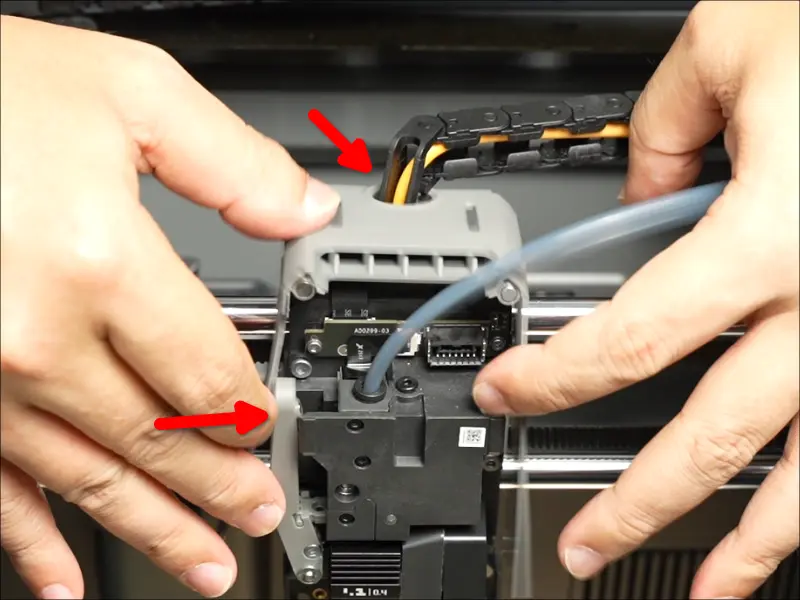

Juster udskæringen på printhoved-midterrammen med kabelbraketten, og skyd den på plads.

Installer midterrammen, og fastgør den med de fire skruer.

Trin 2: Installer printhoved-bagdækslet

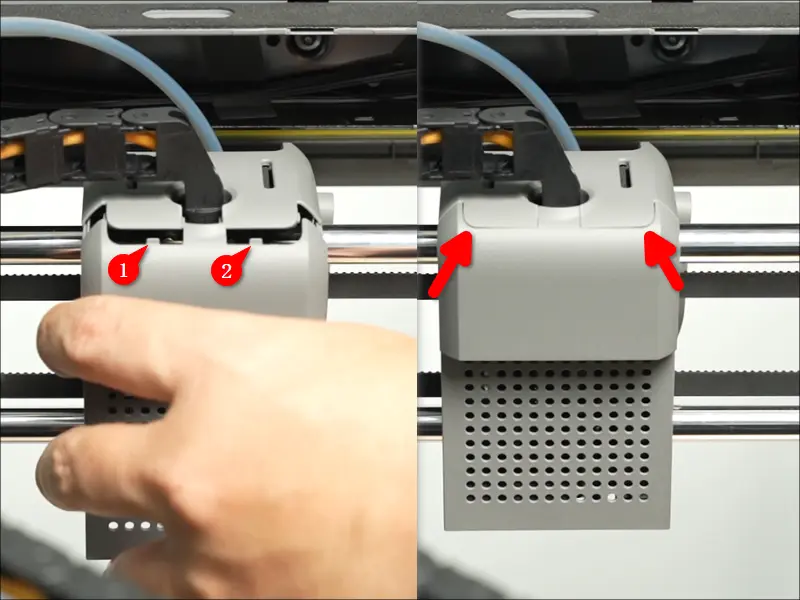

Installer printhoved-bagdækslet, og fastgør det med fire skruer.

Trin 3: Installer printhoved-frontdækslet

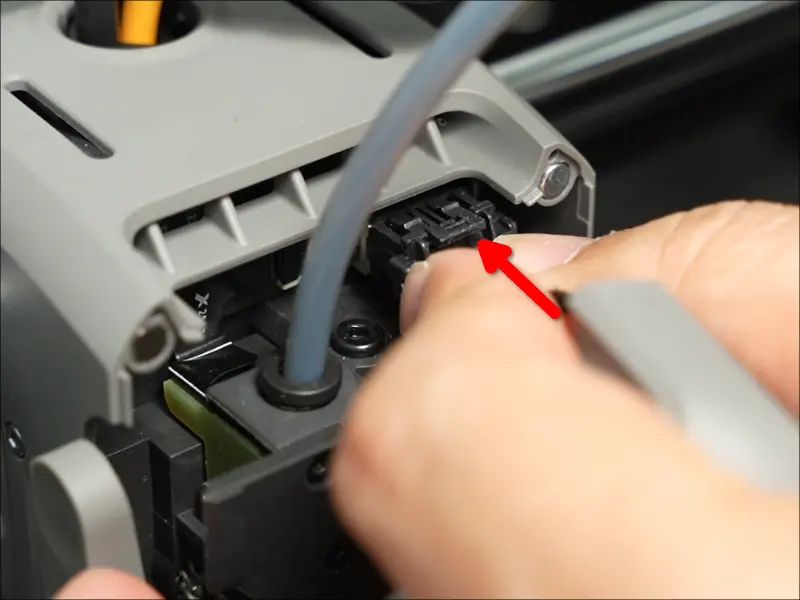

Tilslut printhoved-frontdækselkablet til ekstruder-forbindelseskortets stik.

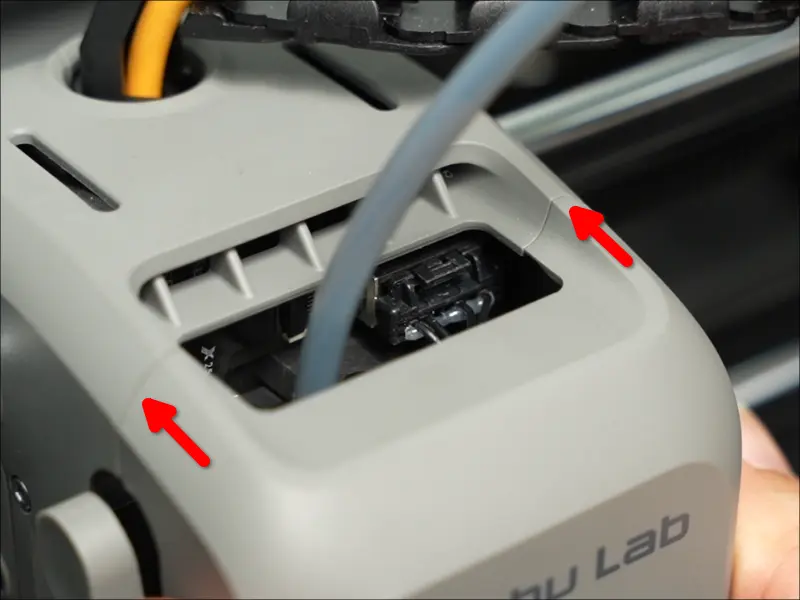

Printhoved-frontdækselenheden er magnetisk sikret. For at geninstallere den lukkes den blot i position.

Funktionsverifikation

• Kontroller mellemrummene mellem kabinettets dele for at sikre, at der ikke er synlig fejljustering eller løftning.

• Bekræft, at dele-kølingsventilator tænder og slukker normalt.
