Udskiftning af kabelkæde - P2S

Kabelkæde

🔎 Find P2S kabelkæden i Bambu Labs webshop.

Kabelkæden er en mekanisk komponent, der forbinder printerhovedet med printerens bagside. Den bruges til at organisere og beskytte printerhoveds kabler og PTFE-rør.

Hvornår bruges denne vejledning

• Kabelkæden er revnet eller knækket
• Kabelkædens basis er beskadiget og kan ikke fastgøres

Nødvendige værktøjer og materialer

• Ny kabelkædemontage

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og fjern strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dyserne kan desuden være ekstremt varme, så rør aldrig ved dem med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne vejledning, kan du oprette en ny henvendelse på vores supportside for hjælp.

Afmontering af kabelkæden

Trin 1: Fjern printerhovedets frontdæksel

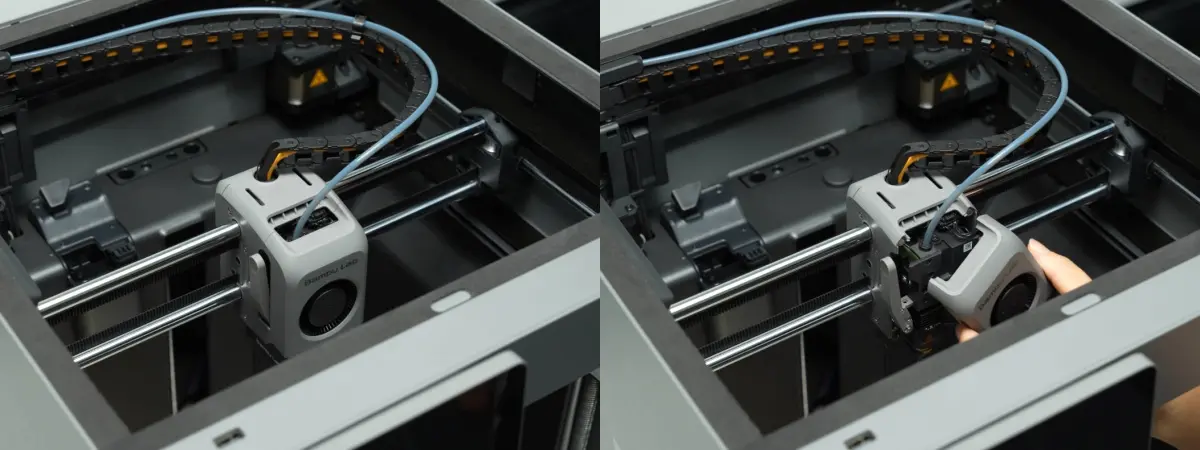

For at lette fjernelsen af PTFE-røret skal du først fjerne printerhovedets frontdæksel (du behøver ikke afkoble ledningerne).

Trin 2: Fjern PTFE-røret

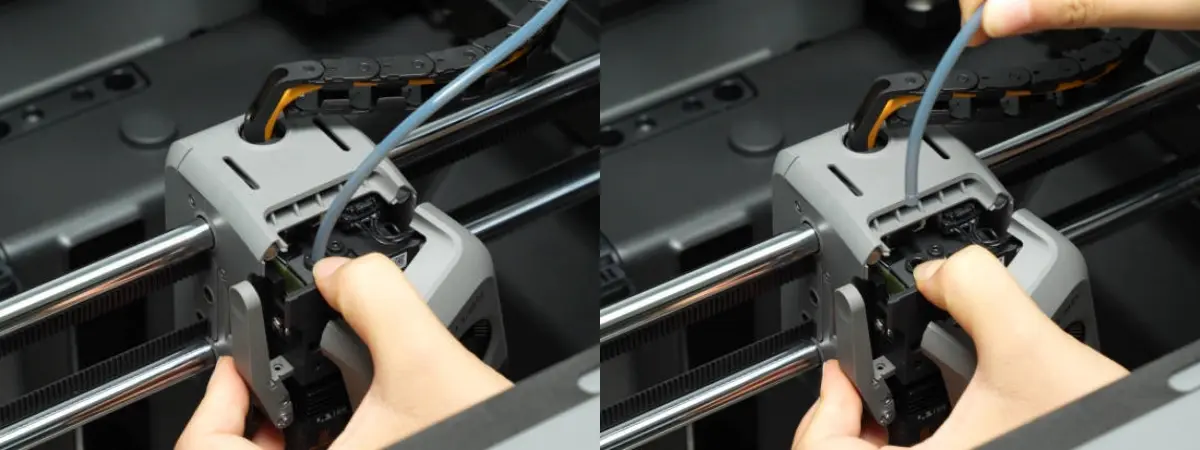

Tryk på knappen på ekstruderens pneumatikstik for at frigøre PTFE-røret. Derefter kan du lukke printerhovedets frontdæksel igen.

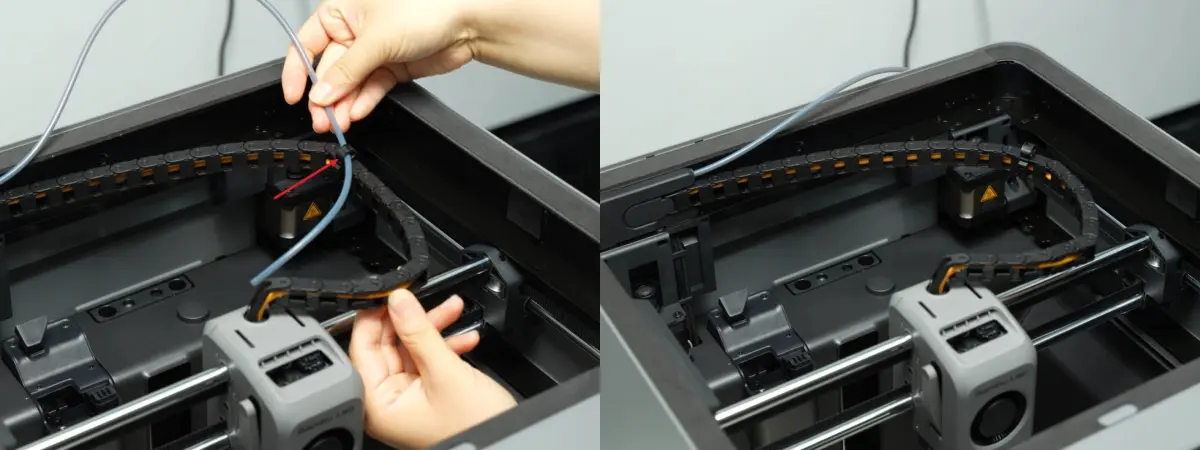

Træk derefter PTFE-røret ud af kabelkædens klips.

Trin 3: Fjern kædeklipsene

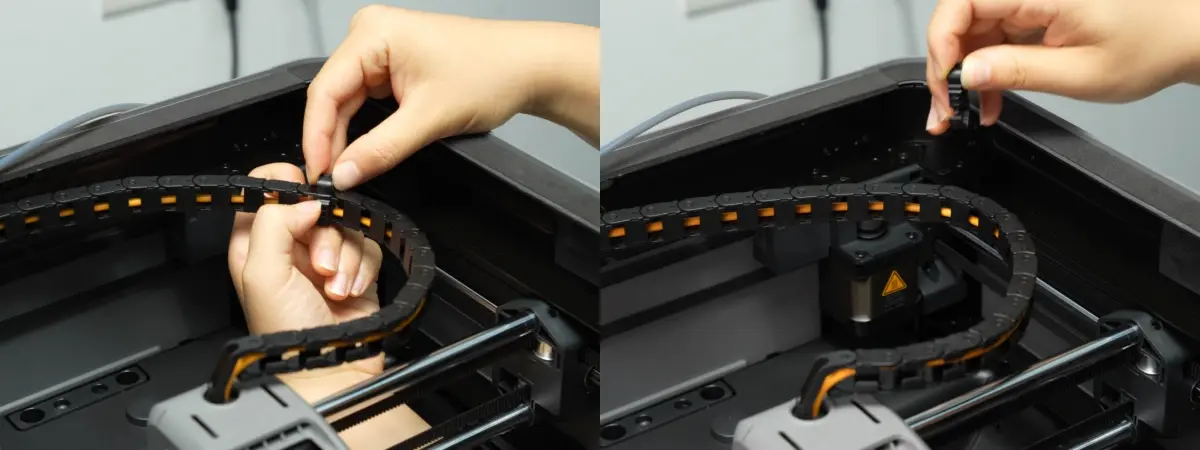

Løsn klipsene på kabelkæden og fjern dem fra kæden.

Trin 4: Fjern kabelkæden

Afkobl kabelkæden fra dens basis.

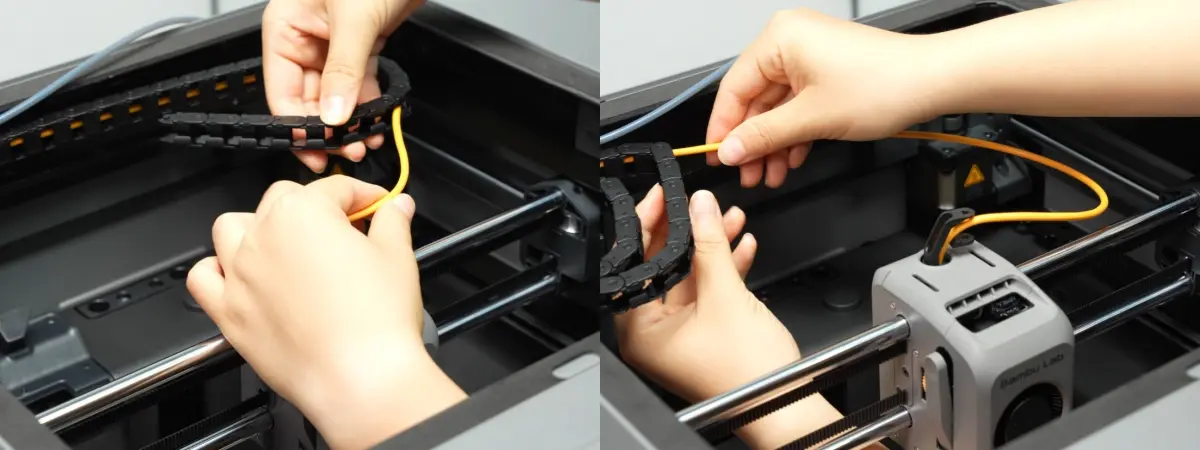

Fjern USB-C datakablet fra kædens indre.

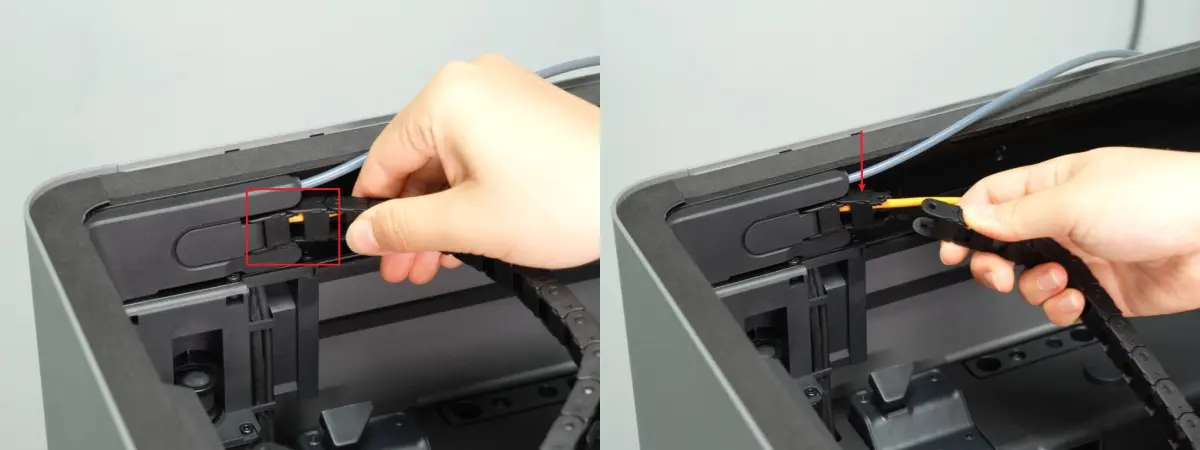

Adskil det kædesegment, der er tilsluttet AP-kortdækslet (behold to sektioner på AP-kortdækslet).

Montering af kabelkæden

Trin 1: Installer kabelkæden

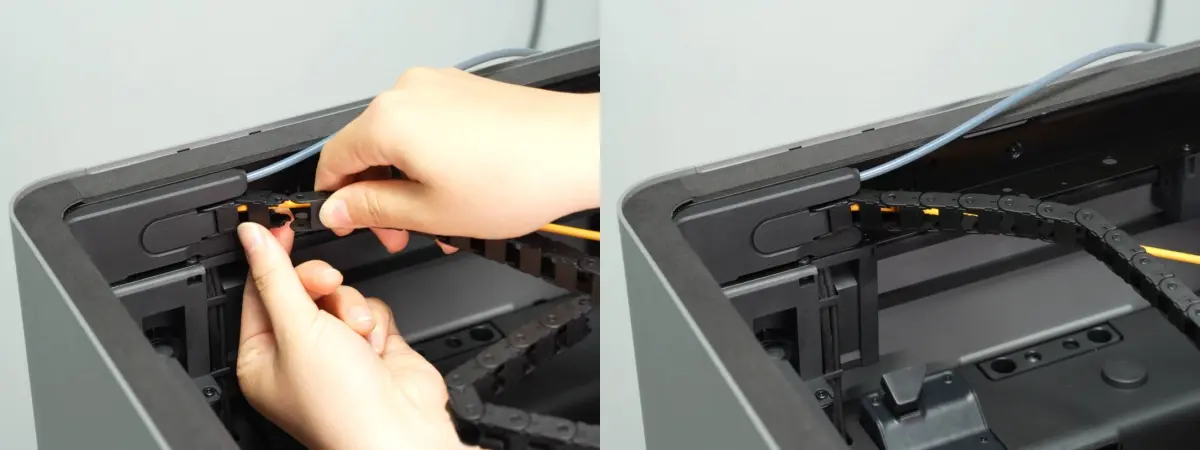

Placer kabelkædens lukkede side udadvendt, og tilslut derefter kæden til AP-kortdækslets bageste sektion.

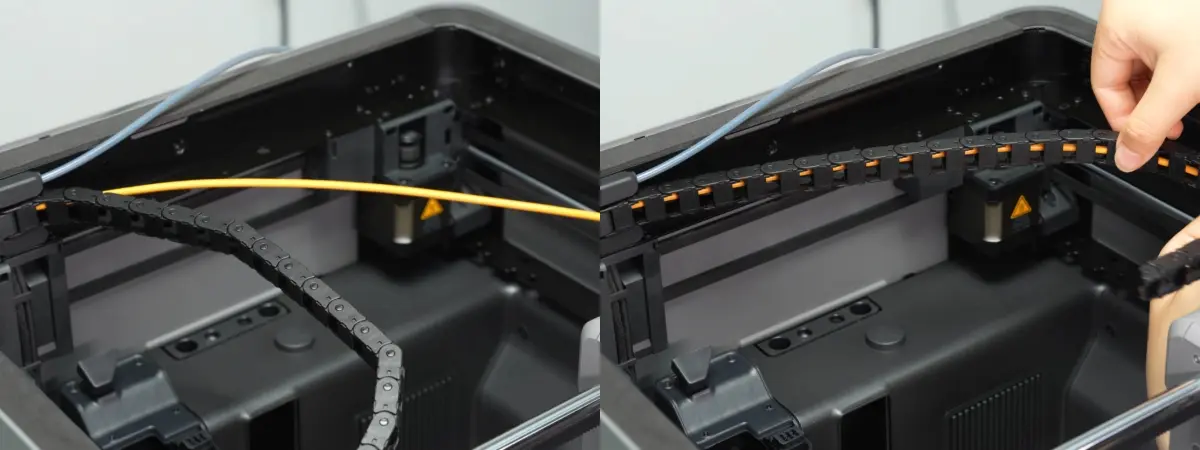

Indsæt USB-C datakablet (og MC-TH kablet) i kæden.

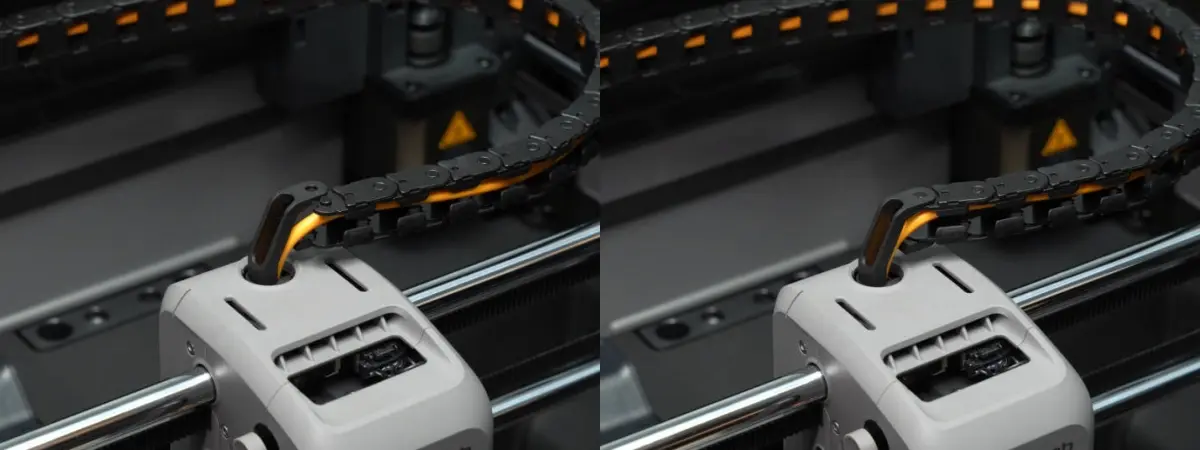

Fastgør kæden til dens basis.

Trin 2: Installer kædeklipsene

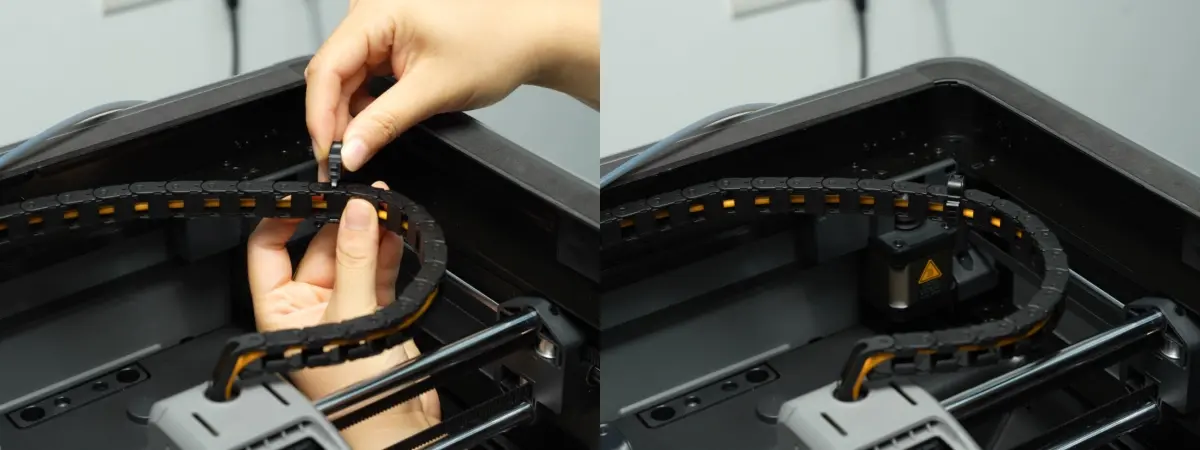

Montér kædeklipsene på kabelkædens 12. sektion (talt fra printerhovedsiden).

Trin 3: Geninstaller PTFE-røret

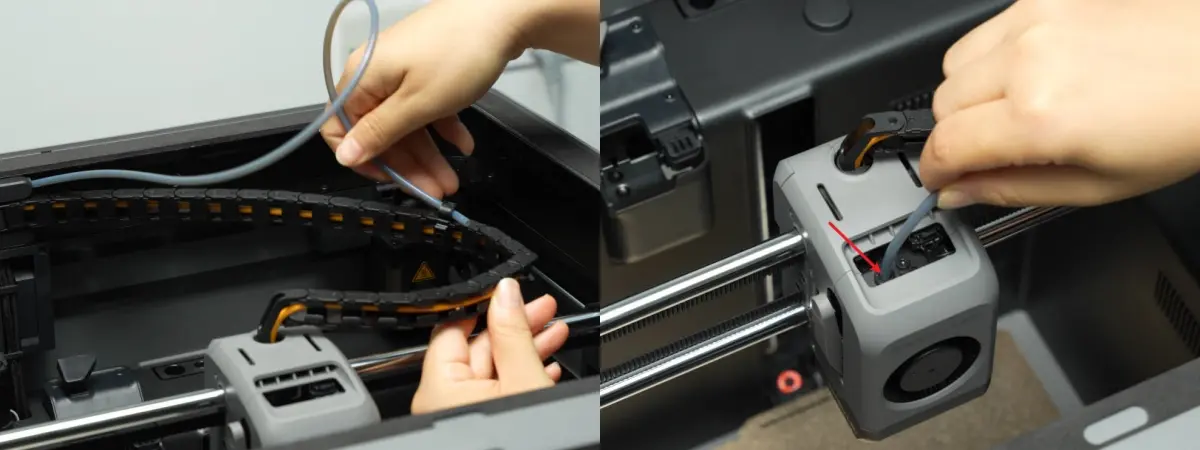

Før PTFE-røret gennem klipsenes huller og tilslut det til ekstruderens pneumatikstik igen.

Fjernelse af kabelkædens basisbeslag

Trin 1: Afkobl kabelkæden

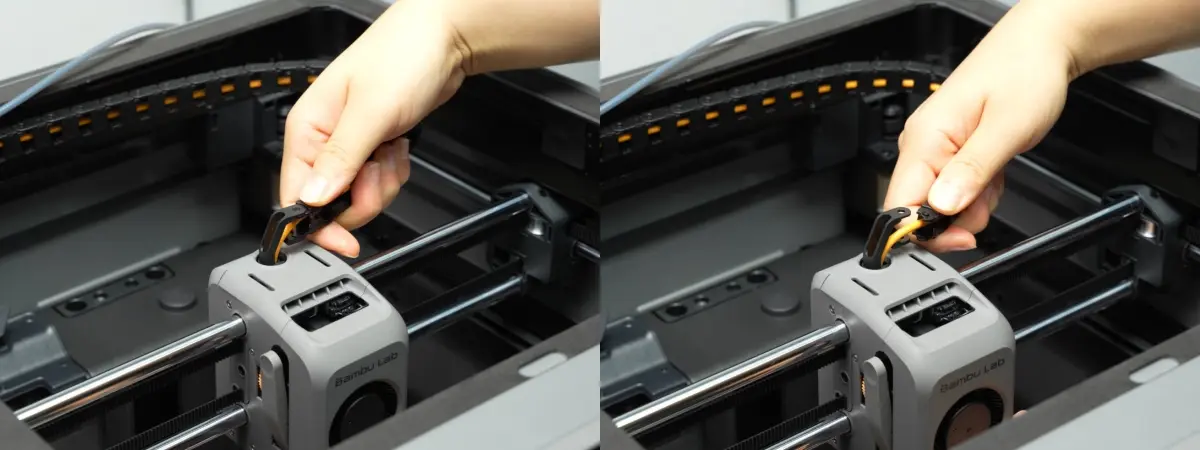

Afkobl kæden fra dens basisbeslag, og træk USB-C og MC-TH kablerne delvist ud for at lette fjernelsen af basen.

Trin 2: Fjern basisbeslagget

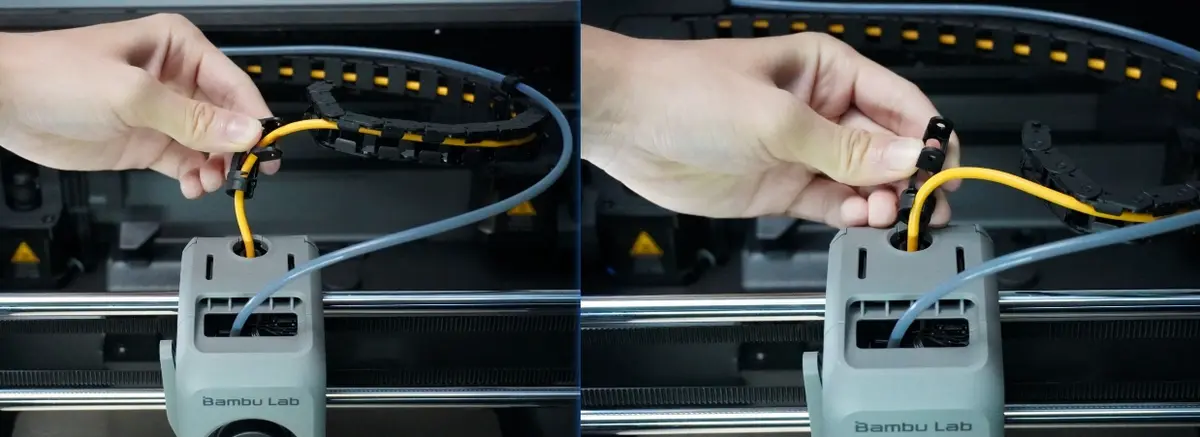

Træk basisbeslagget ud og fjern det fra rundt om USB-C kablet.

Montering af kabelkædens basisbeslag

Trin 1: Kabelforing

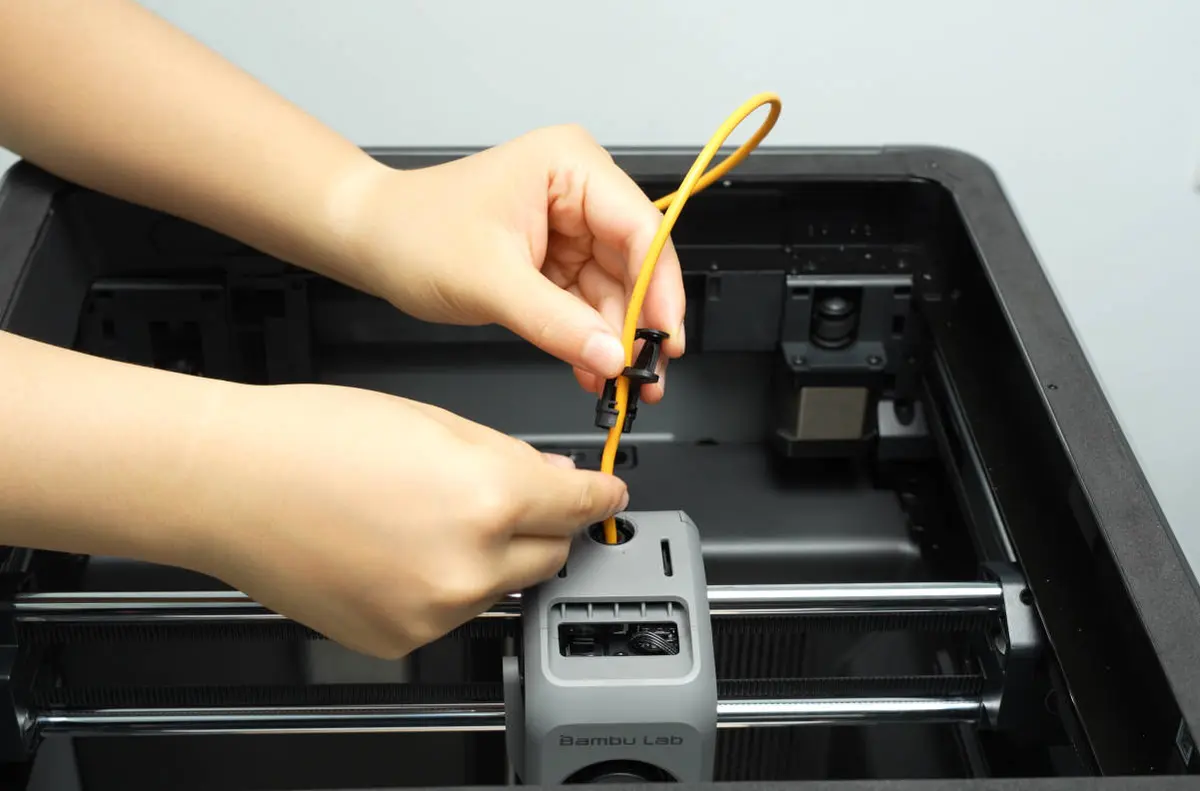

Læg USB-C kablet ind i rillen i kabelkædens basis.

Trin 2: Installer basisbeslagget

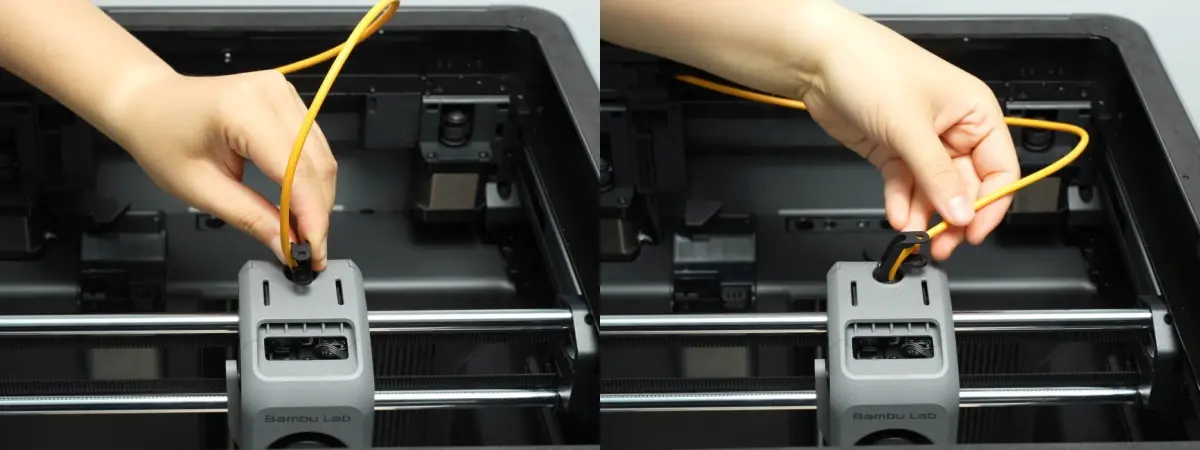

Monter basisbeslagget med åbningen mod højre, og fastgør USB-C kablet korrekt.

Trin 3: Genmonter kabelkæden

Montér kabelkæden på basen igen.

Verifikation

Kontroller at printerhovedets kabler og PTFE-rør ikke stikker ud af kæden, og at printerhovedet bevæger sig normalt.
