HMS_0300-0600-0001-0002 Motor A har en kortslutning. Den kan være defekt.

Observation

Printeren starter et selvtjekprogram for motorerne, hver gang den tændes. Styrekortet påfører motoren spænding og måler strømmen, der løber gennem motoren. Hvis strømmen er usædvanligt høj, indikerer det, at motoren er kortsluttet.
Fejlen med motorkortslutning kan skyldes følgende årsager:

1. Motorfejl
2. Fejl på MC board (X1/P1-serien: MC board, A1/A1 Mini: hovedkort)

Fejlfinding

Sikkerhedsadvarsel

Sluk printeren, og frakobl AC-kablet under arbejdet

Handlinger

Trin 1: Frilæg MC board, og byt om på stikkene til Motor A og Motor B på MC board.

Se disse wikier for at fjerne printerens bagdæksel og bytte om på stikkene til Motor A og Motor B.
X1/P1-serien wiki

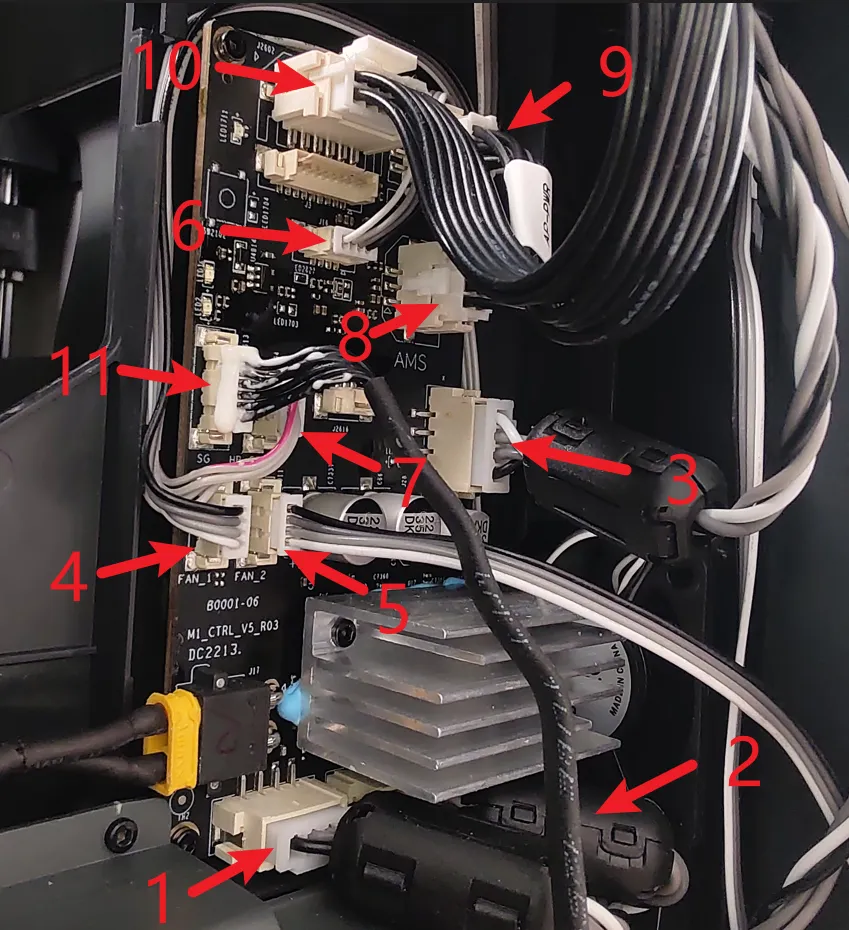

Stik: 2 - Motor B, 3 - Motor A

A1 wiki

A1 Mini wiki

Trin 2: Genstart printeren, og observer ændringen i fejlen om motorkortslutning.

• Antag, at den oprindelige HMS-fejl var "Motor A har en kortslutning. Den kan være defekt". Hvis den nye fejl efter ombytning af Motor A og B er "Motor B er kortsluttet. Den kan være defekt", ændrer fejlen sig altså sammen med skiftet af motor. Grundårsag: motorfejl.
• Hvis fejlen forbliver uændret, ændrer fejlen sig altså ikke sammen med skiftet af motor. Grundårsag: fejl på MC board.

Trin 3: Reparation

• Motorfejl
  se venligst følgende wiki for at udskifte motoren.
  Motor til X1-serien
  Motor til P1-serien
  A1 A-motor
  A1 B-motor
  A1 mini A-motor
  A1 mini B-motor
• Defekt MC board
  se venligst følgende wiki for at udskifte MC board.
  MC board til X1-serien
  MC board til P1-serien
  A1 hovedkort
  A1 mini hovedkort

Hvis HMS melder "motor Z har en kortslutning", skyldes det som regel, at motoren er defekt, men der er også en lille sandsynlighed for, at MC board er defekt.

Tilsvarende kode

HMS_0300-0600-0001-0002: Motor A har en kortslutning. Den kan være defekt.

0300-0600-0001-0002 A-motor
0300-0700-0001-0002 B-motor
0300-0800-0001-0002 C-motor
