A1 Y-akse: adskillelse og montering trin for trin

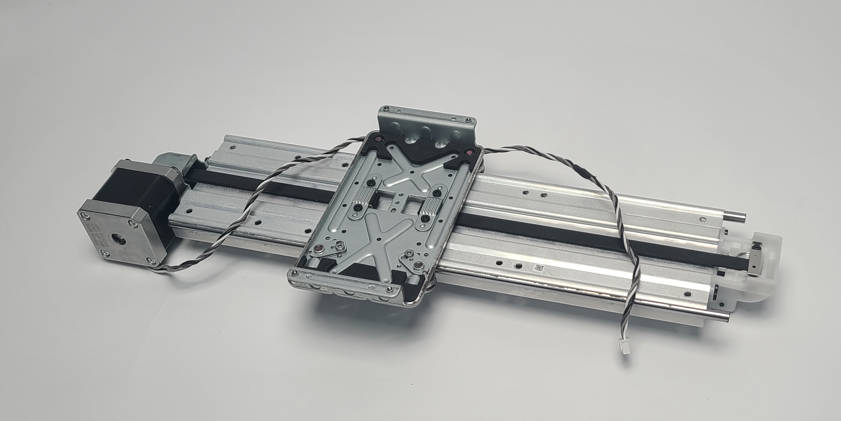

A1 Y-akse monteringsvejledning
Denne artikel giver relevante retningslinjer og forholdsregler for adskillelse og montering af A1 Y-akse-enheden. Afmontering af Y-akse-enheden fra bundpladen og genmontering er ikke inkluderet.
Venlig påmindelse: Der vil være smøreolie på Y-aksens lineære skinne, så det anbefales at bruge handsker under arbejdet.
Reservedelsliste
Følgende er de reservedele, der indgår i denne guide.
| Nr. | Beskrivelse | Billeder | Nr. | Beskrivelse | Billeder |

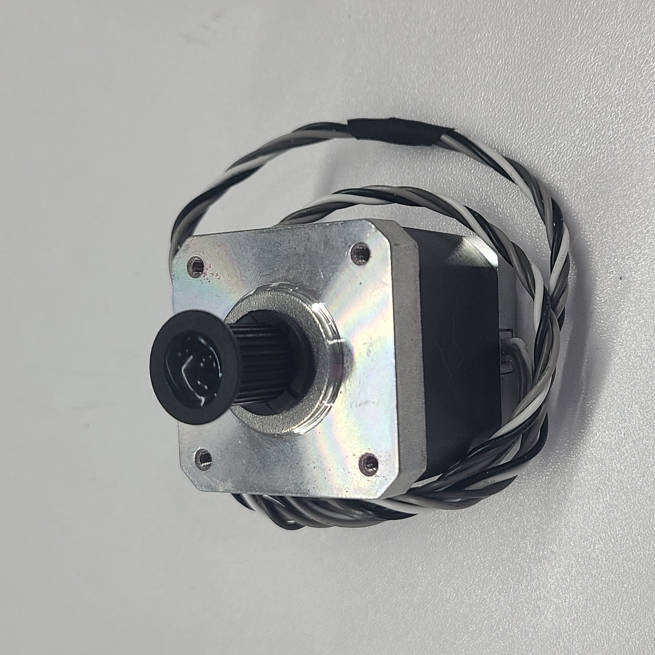

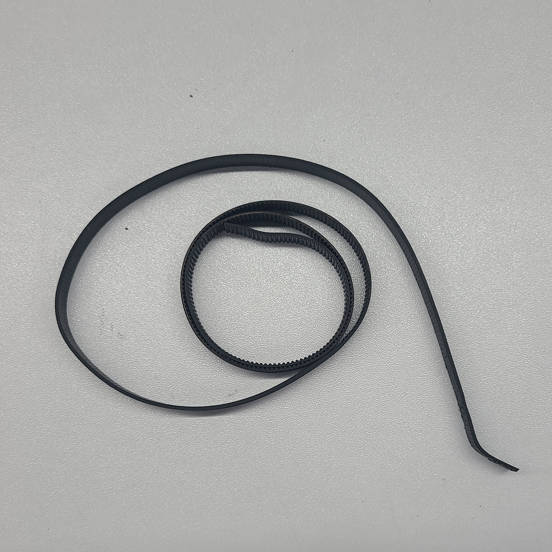

| 1 | Y-rem | 2 | Y-motor | ||

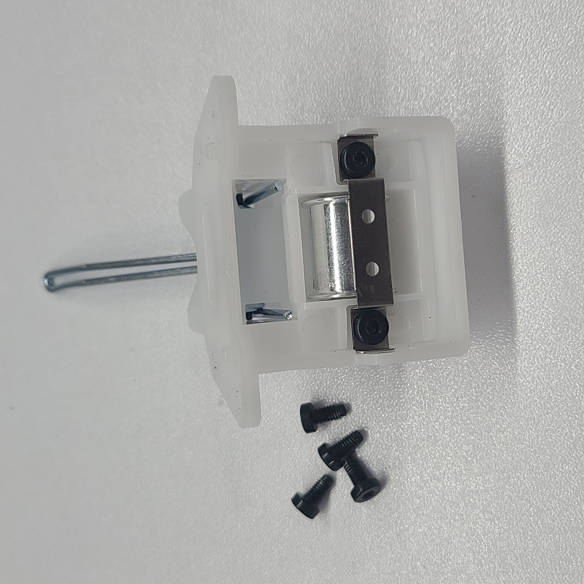

| 3 | Y-akse spænder | 4 | Y-akse sporleje | ||

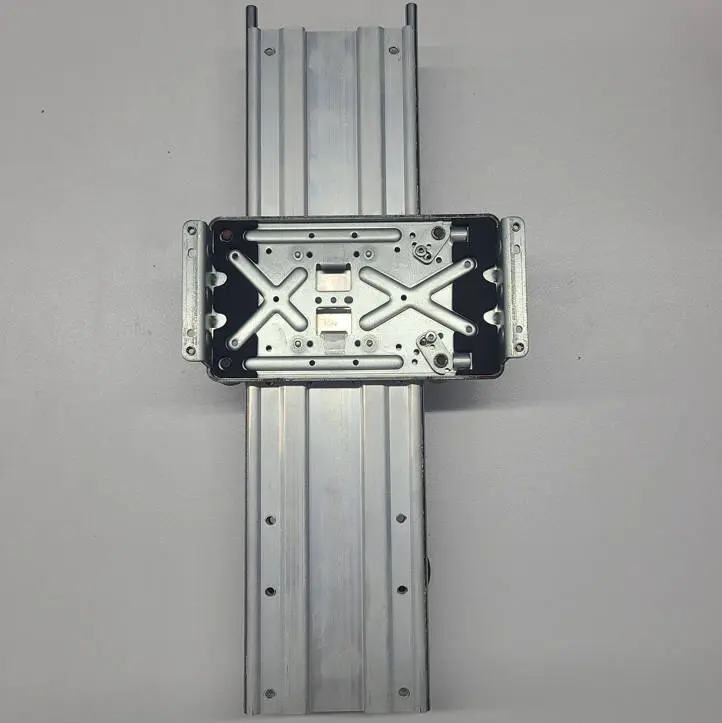

| 5 | Y-akse lineær skinne | ||||
Modulliste
Ingen
Skrueliste
| Model | Placeringer | Mål/tegning | Model | Placeringer | Mål/tegning | ||
| Skrue A |
B0023 | Remfikseringsplade 4 stk. |
Skrue B |
B0063 | Y-spænder /Y-motor/ Fjederkrog 4 stk.+4 stk.+2 stk. |
||
| Skrue C |
B0039 | Y-spændeskrue 2 stk. |
Skrue D |
B0011 | Y-motor 4 stk. |
||
| Skrue E |
B00250 | Y-akse sporleje 4 stk. |
Skrue F |
B00267 | Justering af sporleje 2 stk. |
Værktøjsliste
H2.0 unbrakonøgle
Stjerneskruetrækker
Flad pincet
Forberedende handling
Se A1-guide til udskiftning af Y-akse lineær styreenhed for detaljer om afmontering og montering af Y-akse-enheden fra bundpladen.
Sikkerhedsadvarsel
VIGTIGT!
Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder ledninger til værktøjshovedet, fordi en tændt printer under sådanne opgaver kan forårsage kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.
Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.
Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.
Videoguide
A1 Y-akse adskillelse
Trin 1 - Fjern Y-remmen

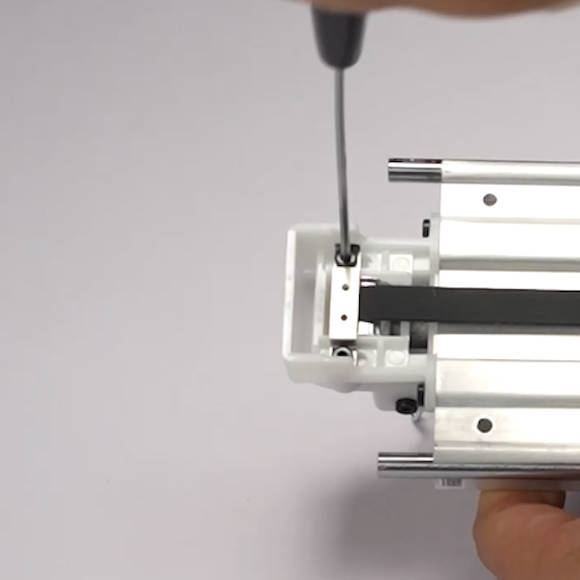

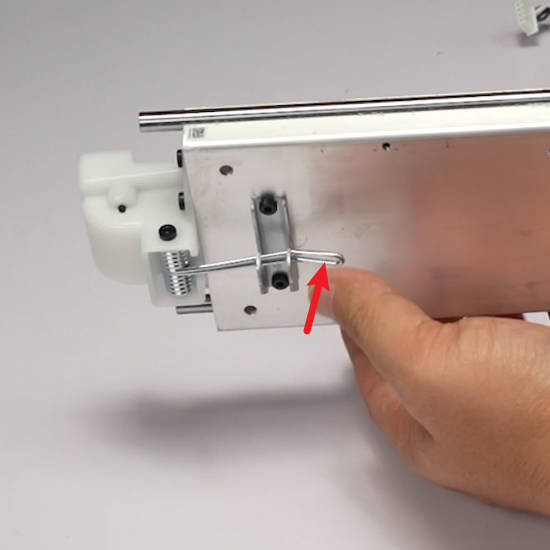

Frigør spændefjederen og løsn de 2 spændeskruer med en H2.0 unbrakonøgle (løsn 1 omgang);

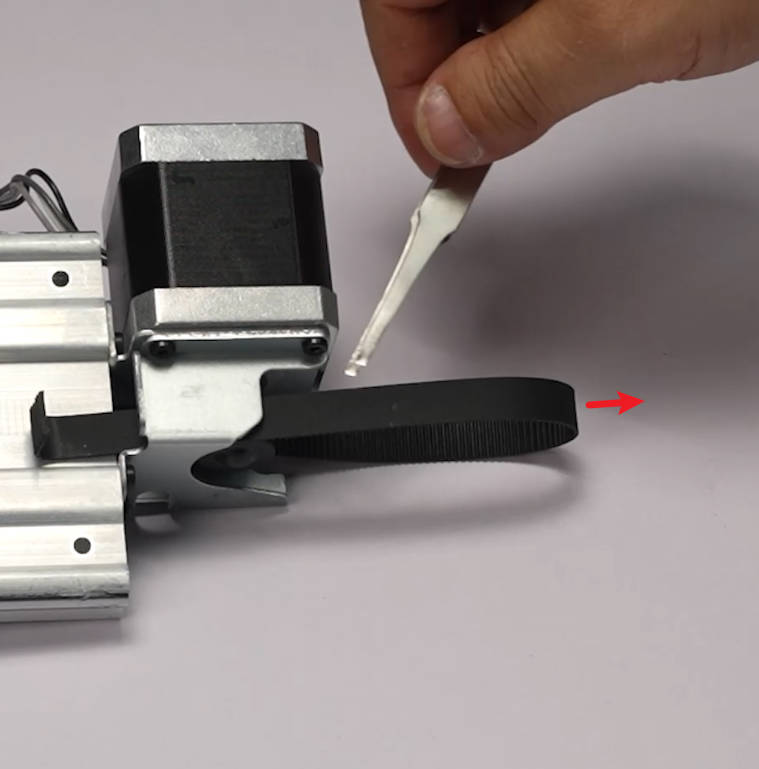

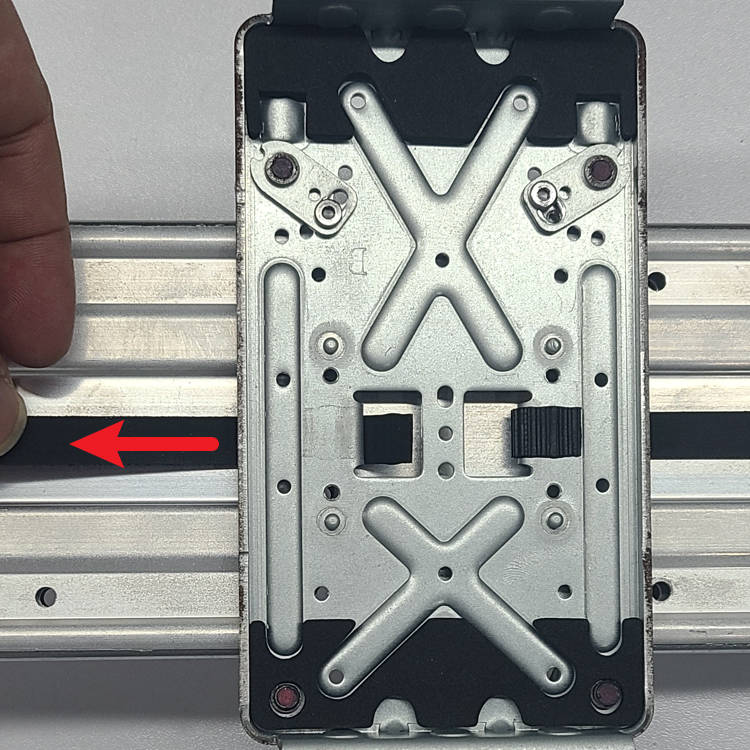

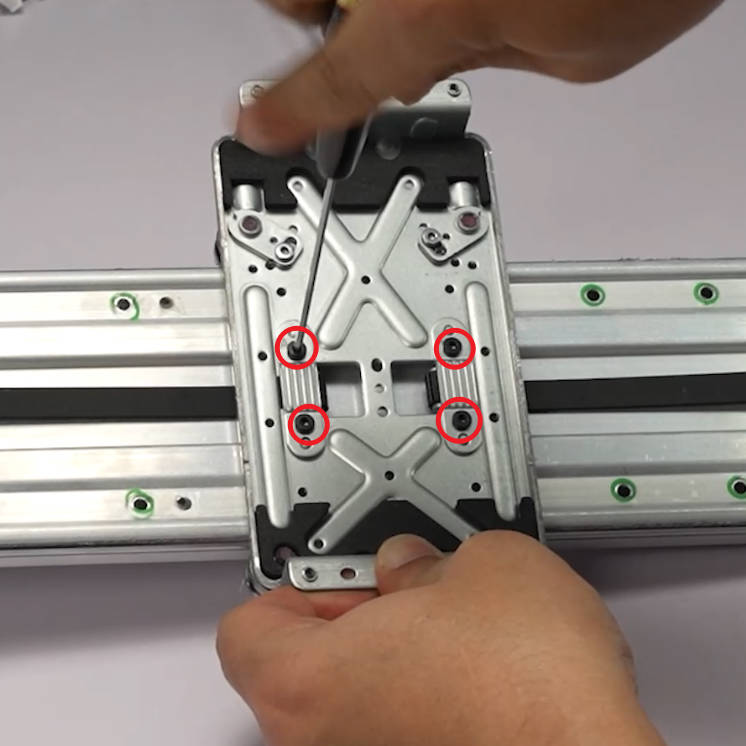

Fjern 4 skruer med en H2.0 unbrakonøgle, fjern de 2 remfikseringsplader, og fjern Y-remmen.
Trin 2 - Fjern Y-akse spænderen

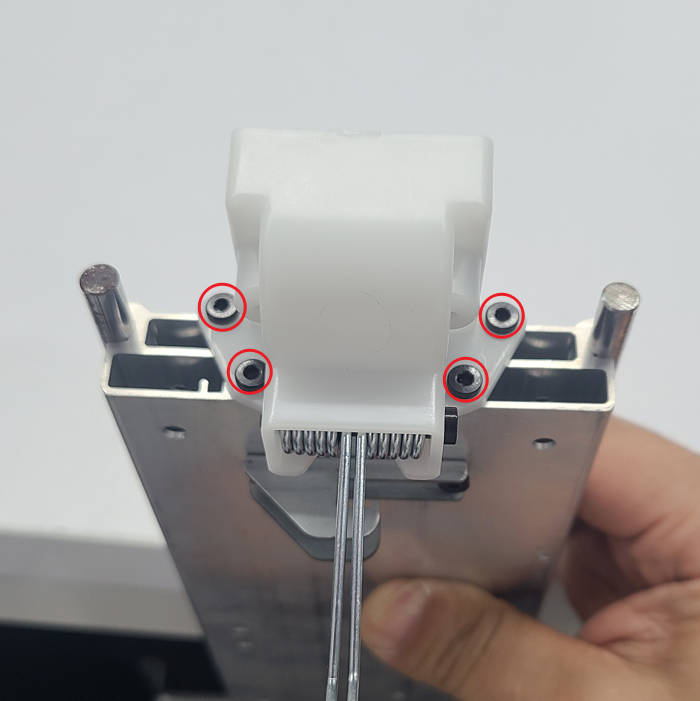

Fjern 4 skruer med en H2.0 unbrakonøgle, og fjern derefter Y-spænderen;

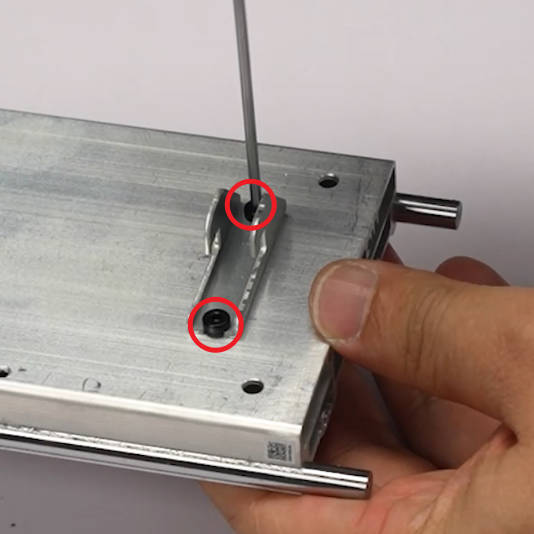

Fjern 2 skruer med en H2.0 unbrakonøgle, og fjern derefter fjederkrogen.
Trin 3 - Fjern Y-motoren

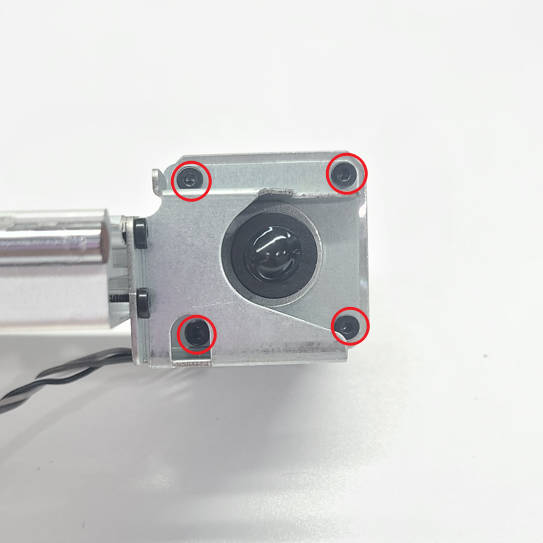

Fjern 4 skruer med en H2.0 unbrakonøgle, og fjern derefter Y-motoren.

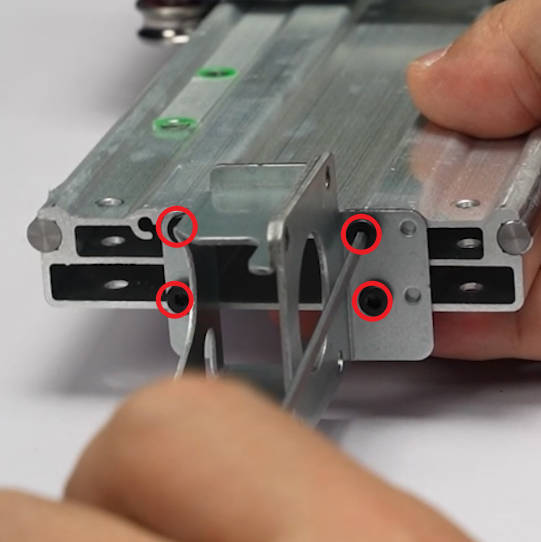

Fjern 4 skruer med en H2.0 unbrakonøgle, og fjern derefter Y-motorholderen.
Trin 4 - Fjern Y-akse sporlejet

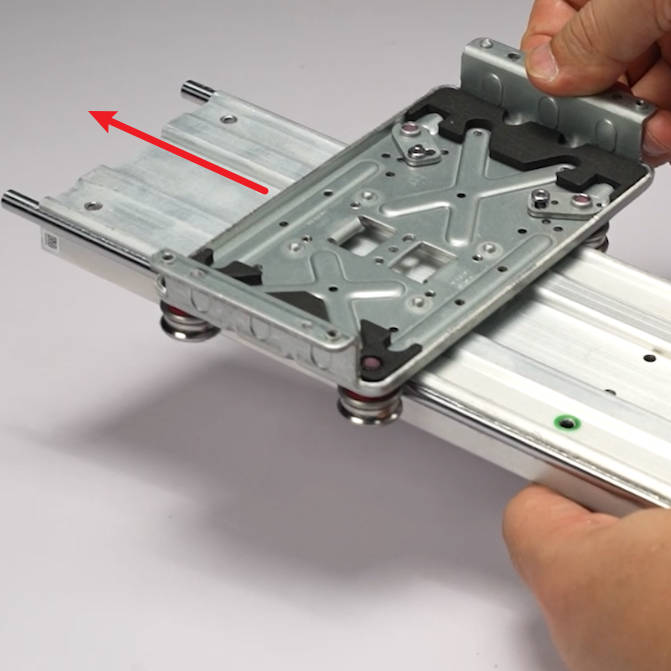

Fjern varmebordsbeslaget fra den ene ende af Y-aksens lineære skinne;

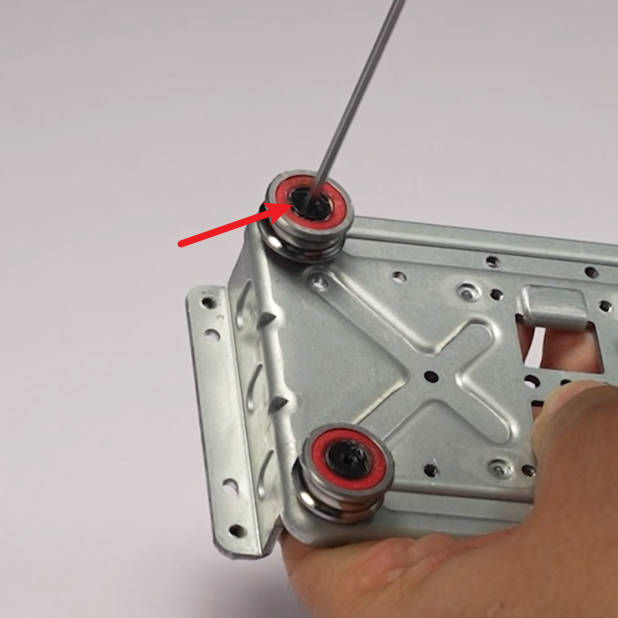

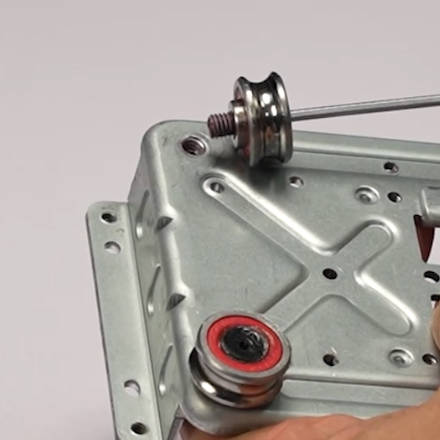

Fjern 1 skrue og Y-akse sporlejet (metoden til at fjerne de 4 Y-akse sporlejer er den samme).
Bemærk, at de 4 skruer skal spændes med stort moment, og at skruerne leveres med skruelim. Vær forsigtig, så møtrikken ikke skrider.
A1 Y-akse montering
Trin 1 - Monter Y-akse sporlejet
Monter Y-akse sporlejet under varmebordsbeslaget og spænd skruerne (metoden til at montere Y-akse sporlejet er den samme).

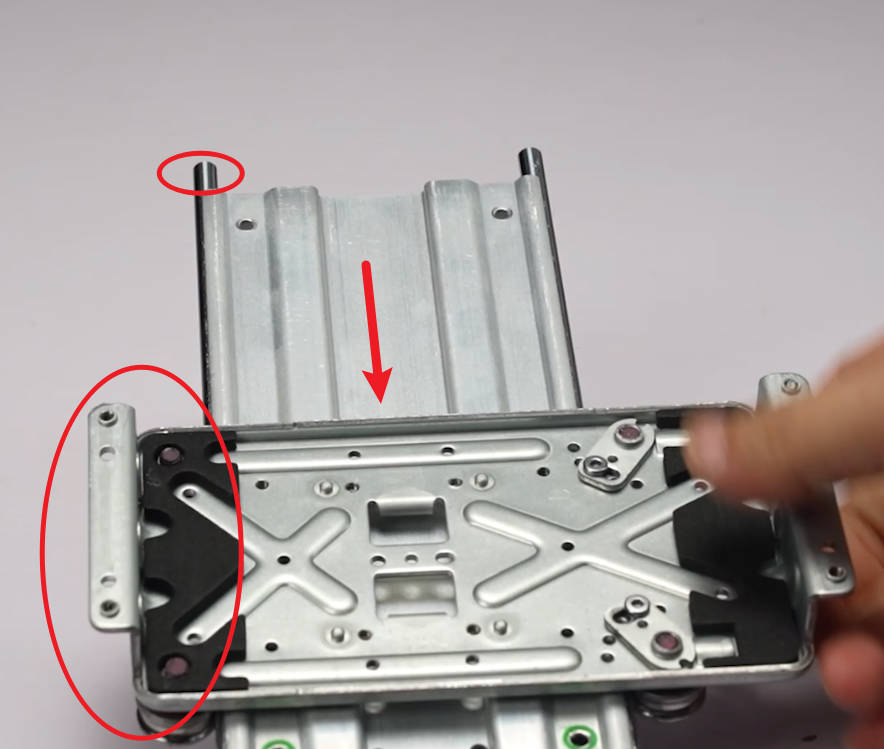

Monter varmebordsbeslaget på Y-aksens lineære skinne. Du skal kontrollere monteringsretningen.

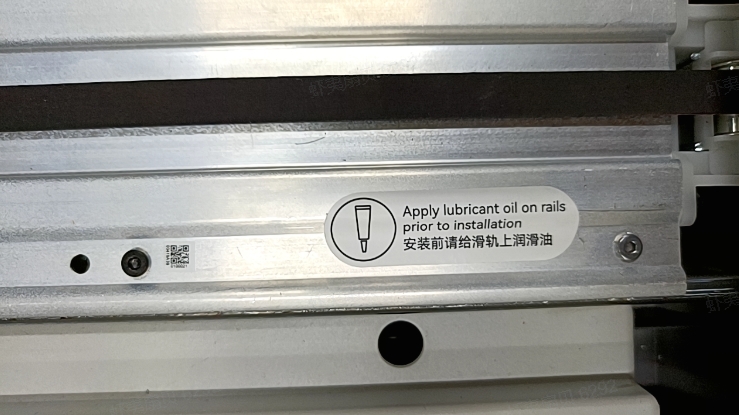

Bemærk: Ved udskiftning af den nye Y-akse skinne er det nødvendigt at påføre smøreolie på skinnen til smøring før montering.
Trin 2 - Monter Y-motoren

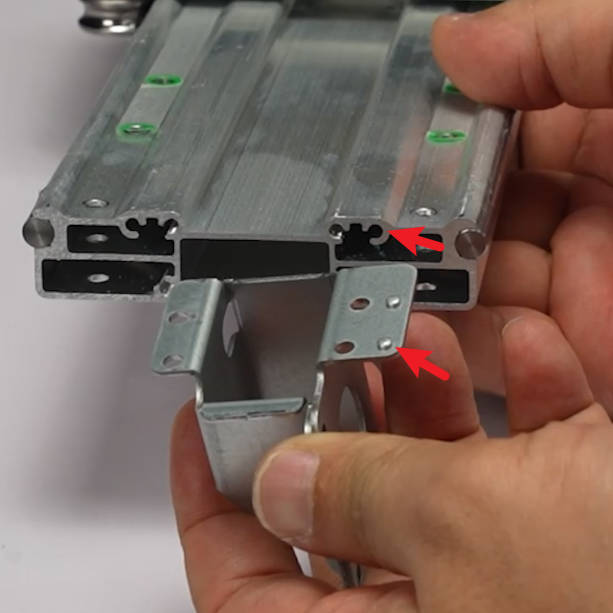

Monter Y-motorholderen og spænd 4 skruer;

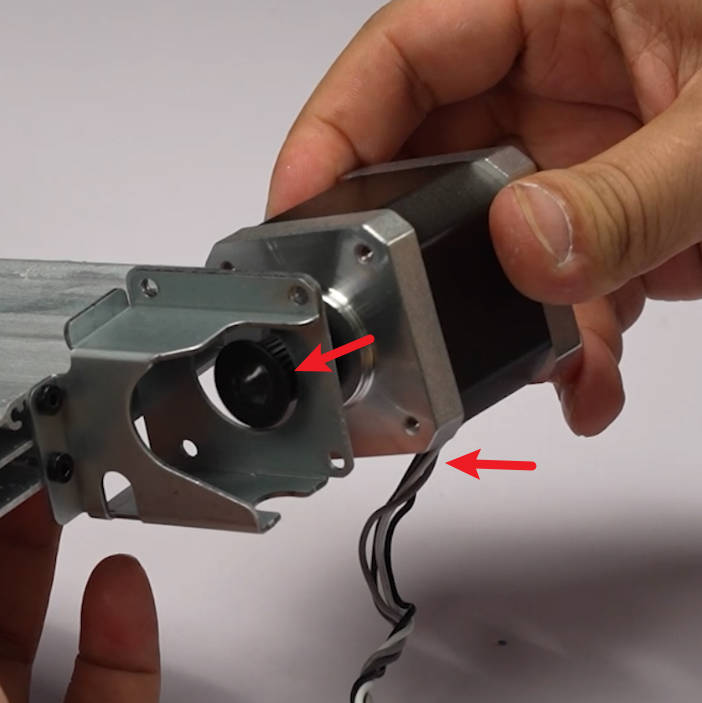

Monter Y-motoren, motorkablet skal vende nedad, og spænd de 4 skruer.
Trin 3 - Monter Y-akse spænderen
Monter torsionsfjederholderen, vær opmærksom på krogens retning.

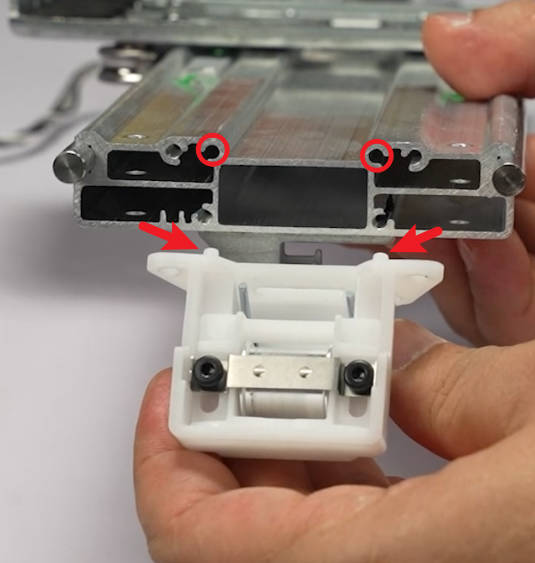

Monter Y-akse spænderen og spænd 4 skruer.
Trin 4 - Monter Y-remmen

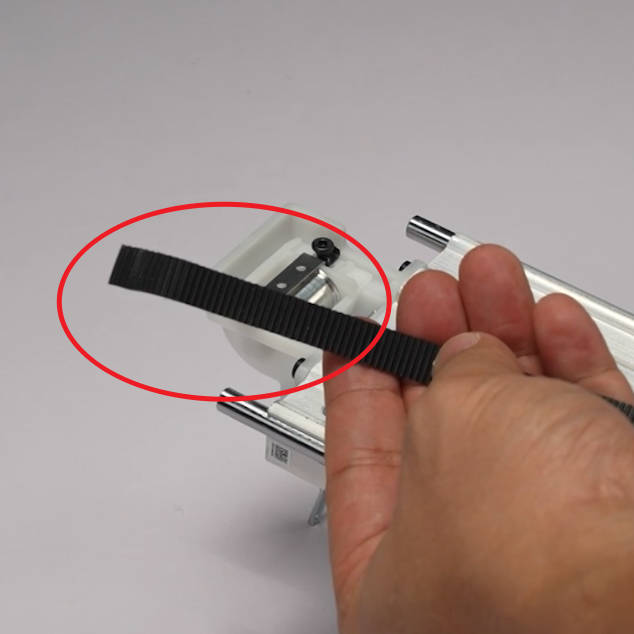

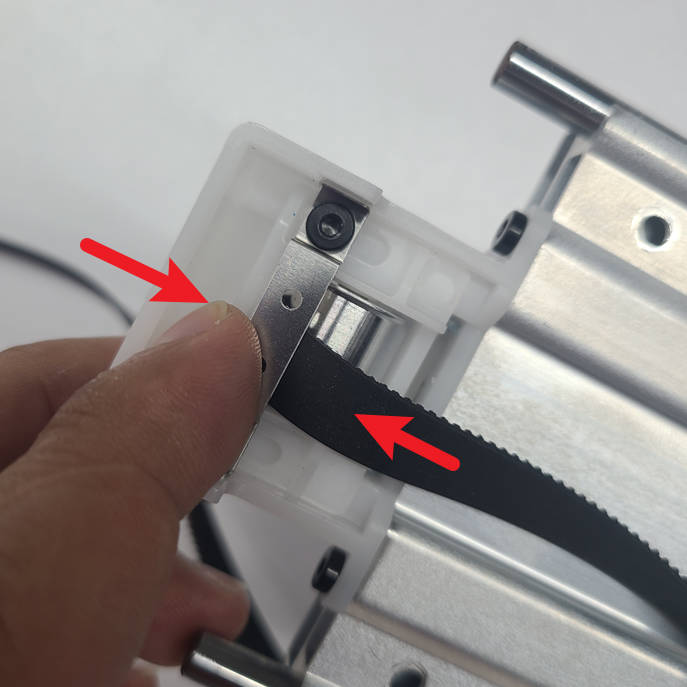

Tjek retningen på Y-remmen, vend den længere ende med tandsiden nedad, og begynd at træde remmen igennem fra enden af Y-spænderen;

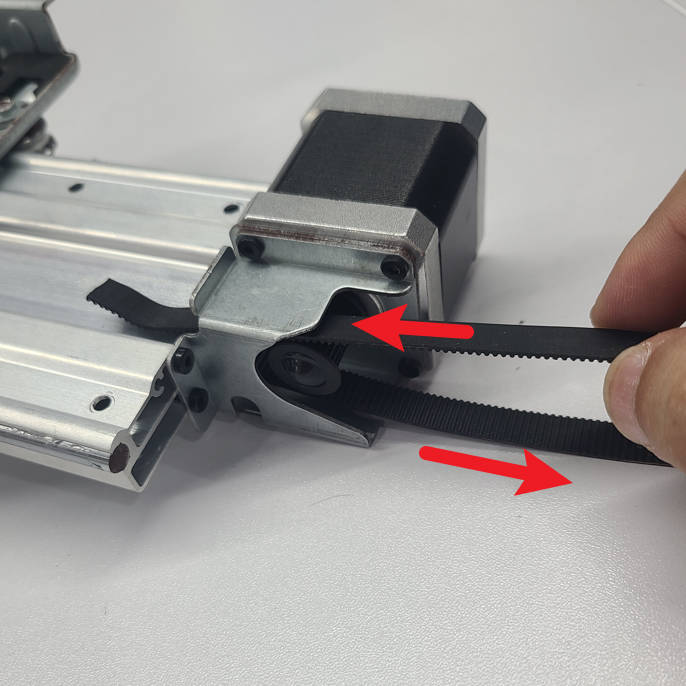

Ved at skubbe og holde spænderens bevægelige del mod skinnen kan remmen lettere føres gennem tomgangsremskiven;

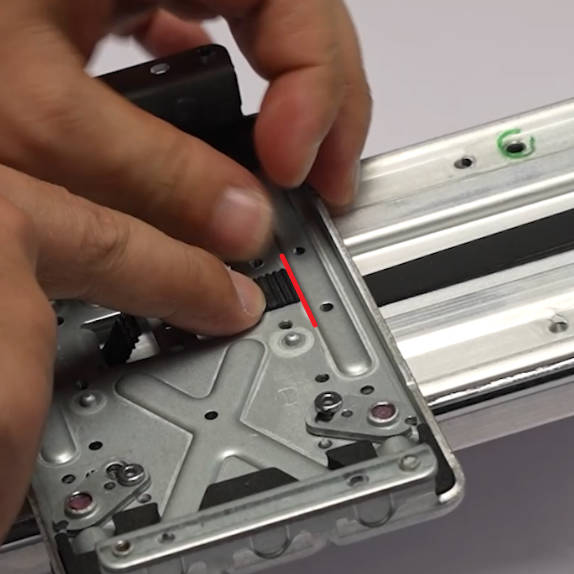

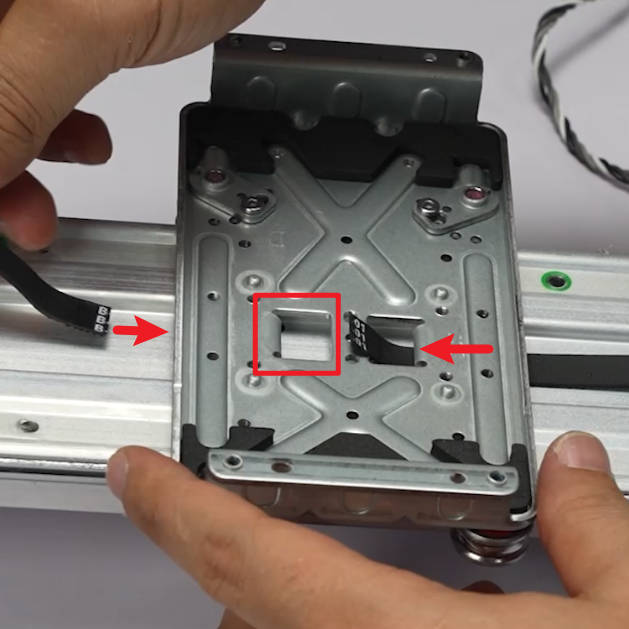

Forbind begge ender af Y-remmen til varmebordsbeslaget, monter fikseringspladen, og spænd 2 skruer på hver plade for at fastgøre dem.
Bevæg varmebordsbeslaget for at bekræfte, at det kører jævnt, og monter spændetorsionsfjederen på torsionsfjederholderen.
Kontrollér funktionen

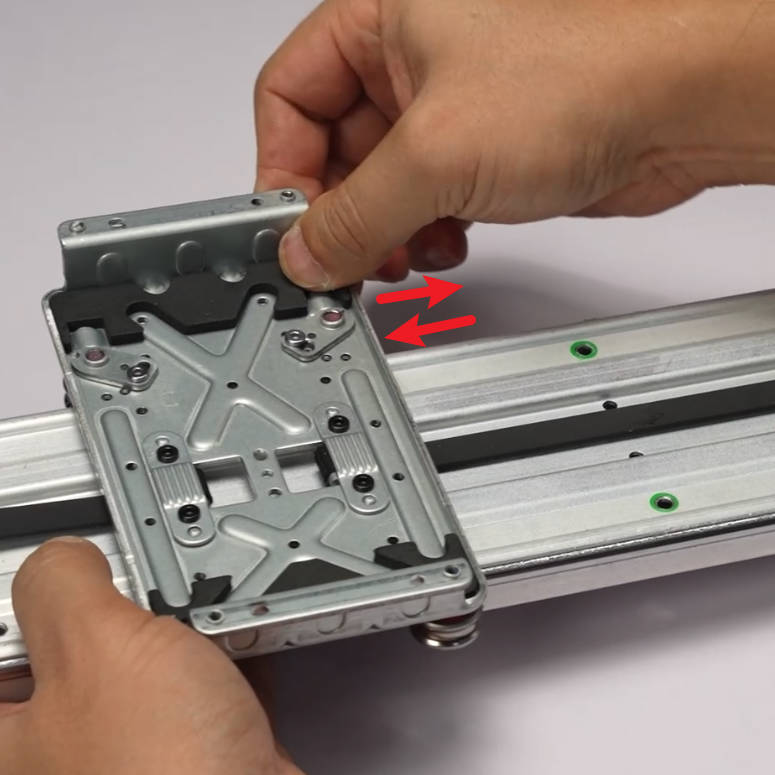

1. Bevæg varmebordsbeslaget og bekræft, at Y-bevægelsen er jævn og modstanden ensartet;

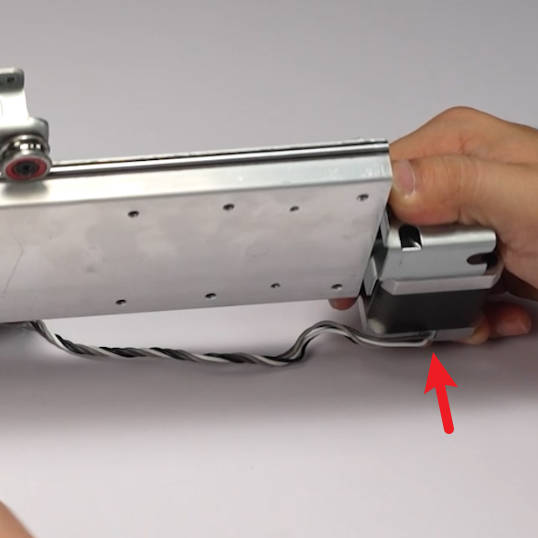

2. Tjek retningen på Y-motorkablet; udgangskablet skal vende nedad.

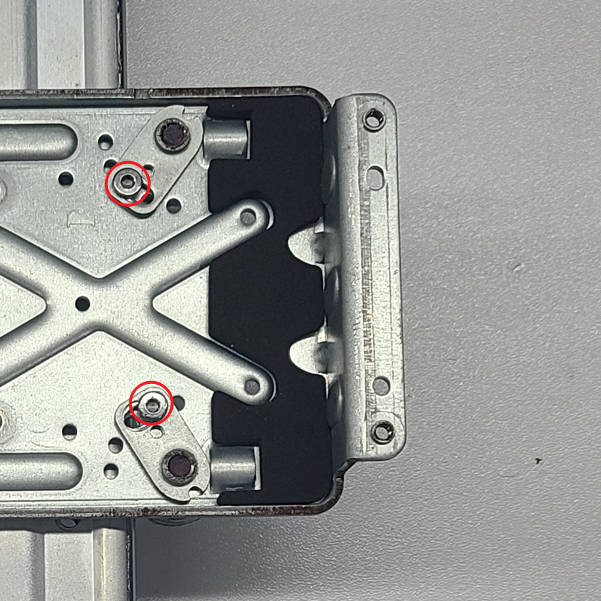

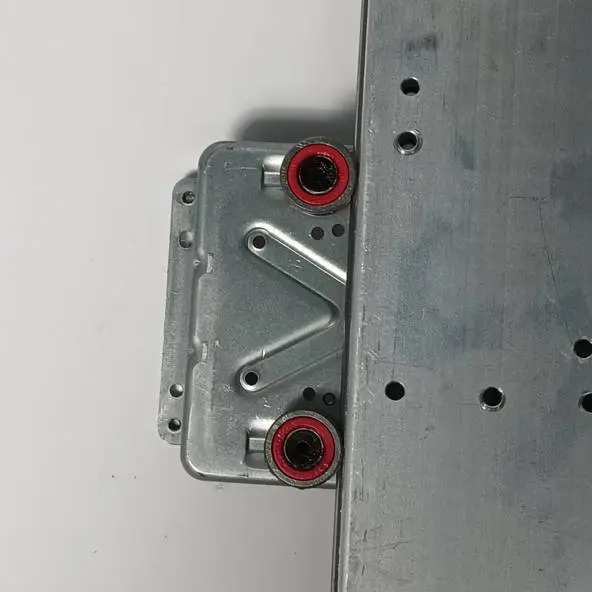

Bemærk: Hvis der er unormal modstand ved bevægelse af varmebordsbeslaget efter montering af Y-remskivelejet, kan du justere det ved at løsne justeringsskruen og Y-remskivelejets skrue på samme side og dreje justeringspladen.
Kalibrering
Ingen
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
