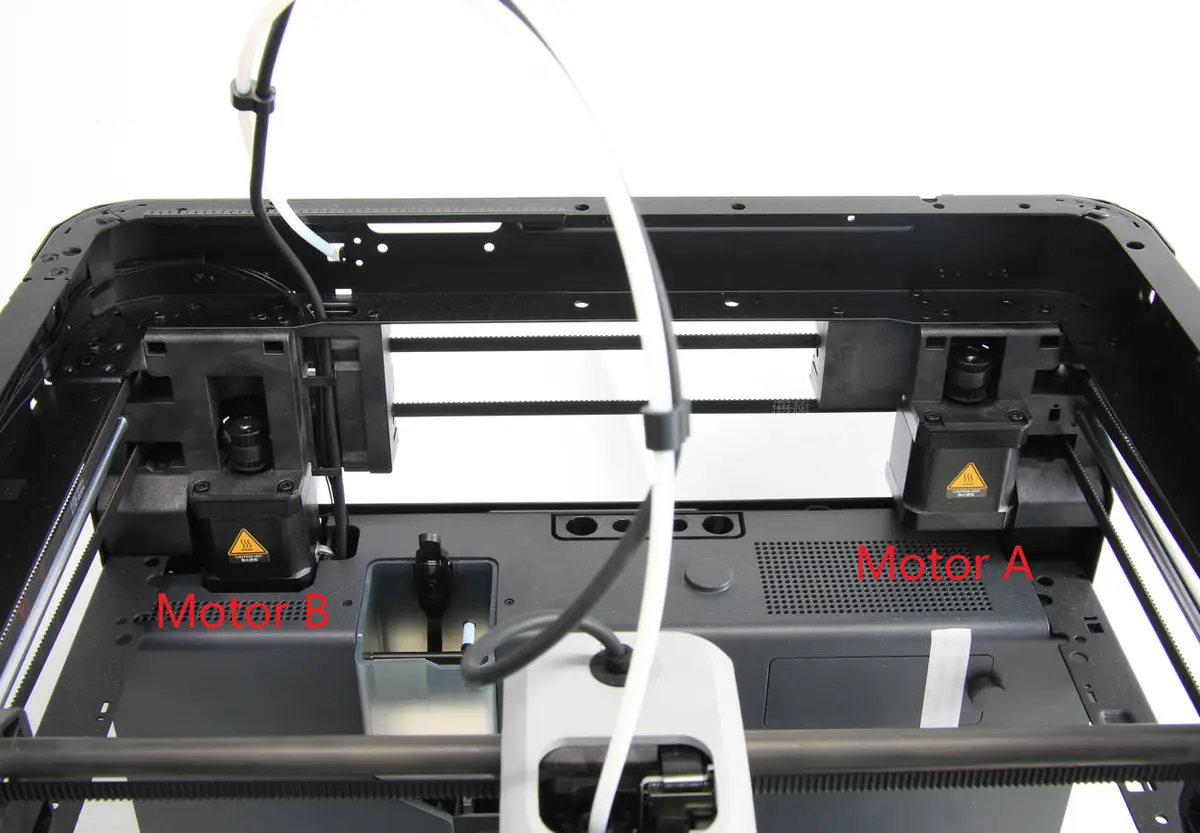

XY-motor

XY-motor

Vaerktoj

• H2.0/H1.5 unbrakonogle (forlaenget og magnetiseret H2.0 unbrakonogle)

• Pincet

Forberedelse

Traek stromkablet ud

Afmontering

Trin 1 - Fjern overskudsrenden

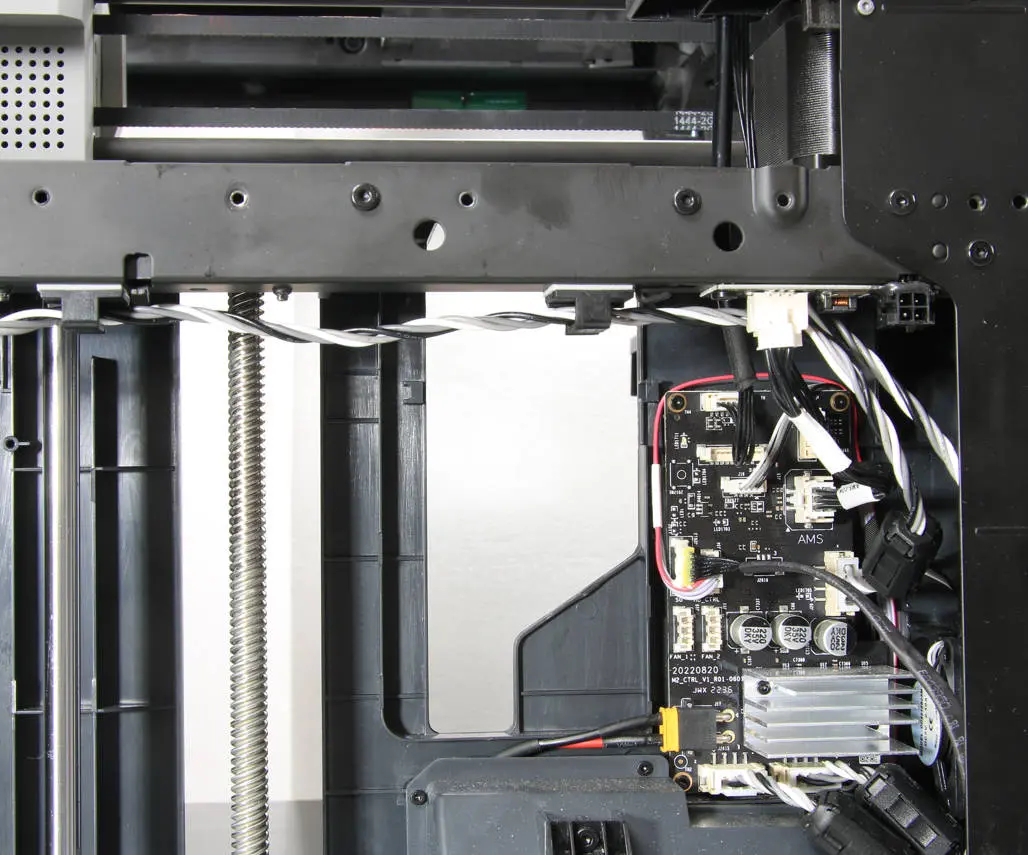

Fjern bagpanelet og overskudsrenden ved at se det relevante indhold pa Overskudsrende.

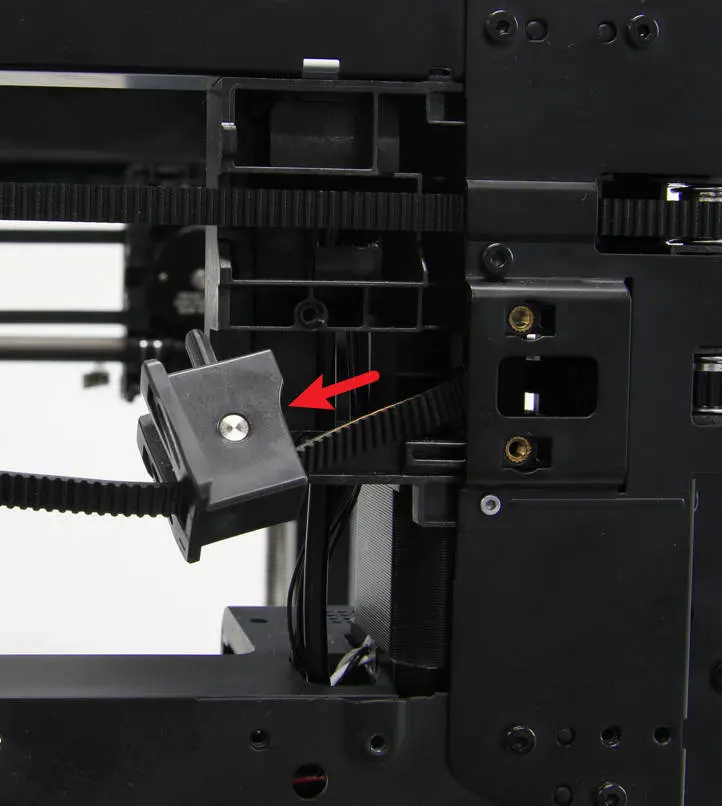

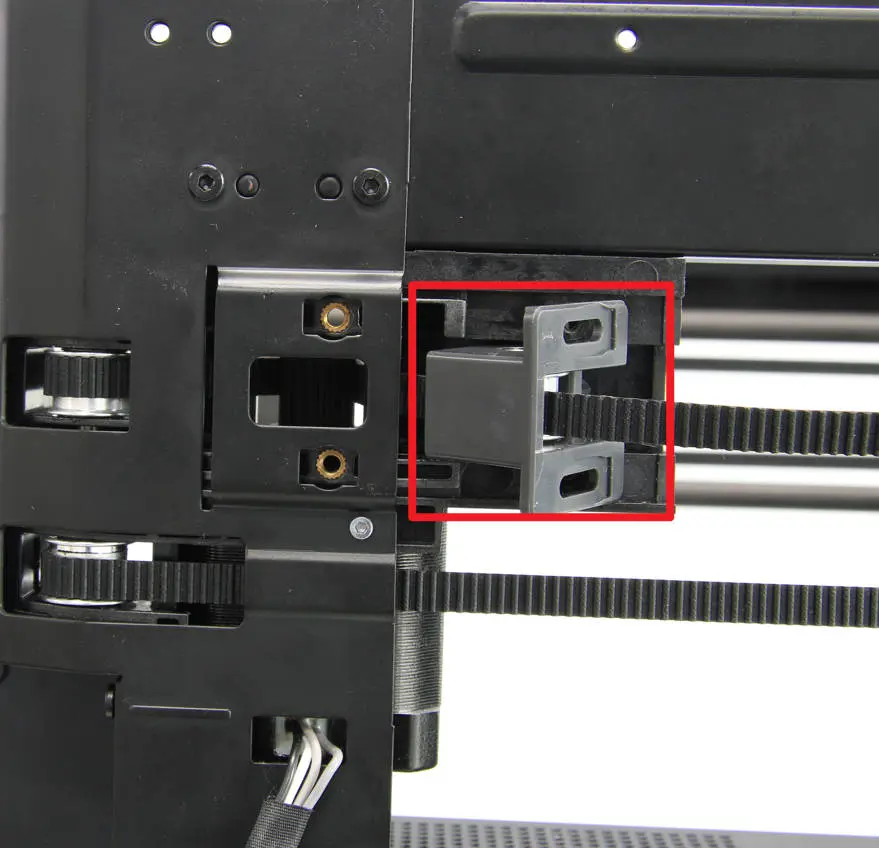

Trin 2 - Losn XY-opspaenderne

For at skifte en motor skal du forst afgore, hvilken motor der skal skiftes. Se derefter vejledningen her XY-opspaenderremskive. Det giver dig adgang til motoren, sa du kan skifte den efter behov

Trin 3 - Fjern motor A

Fjern motor A efter folgende trin:

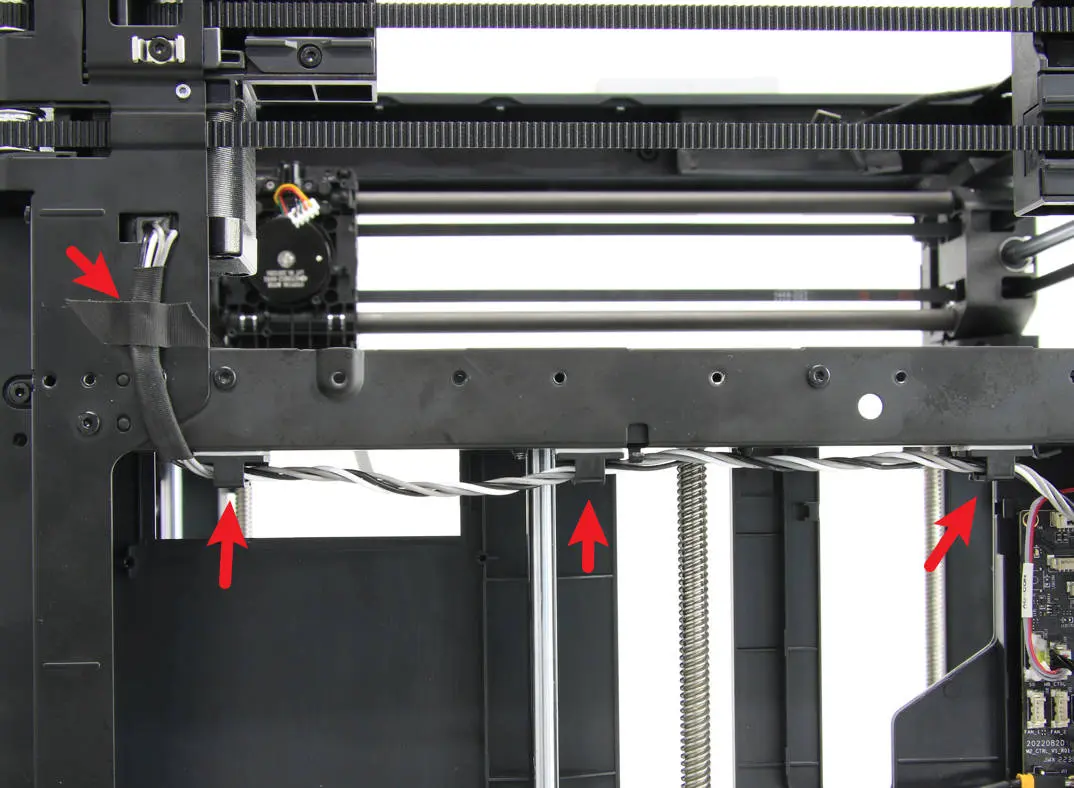

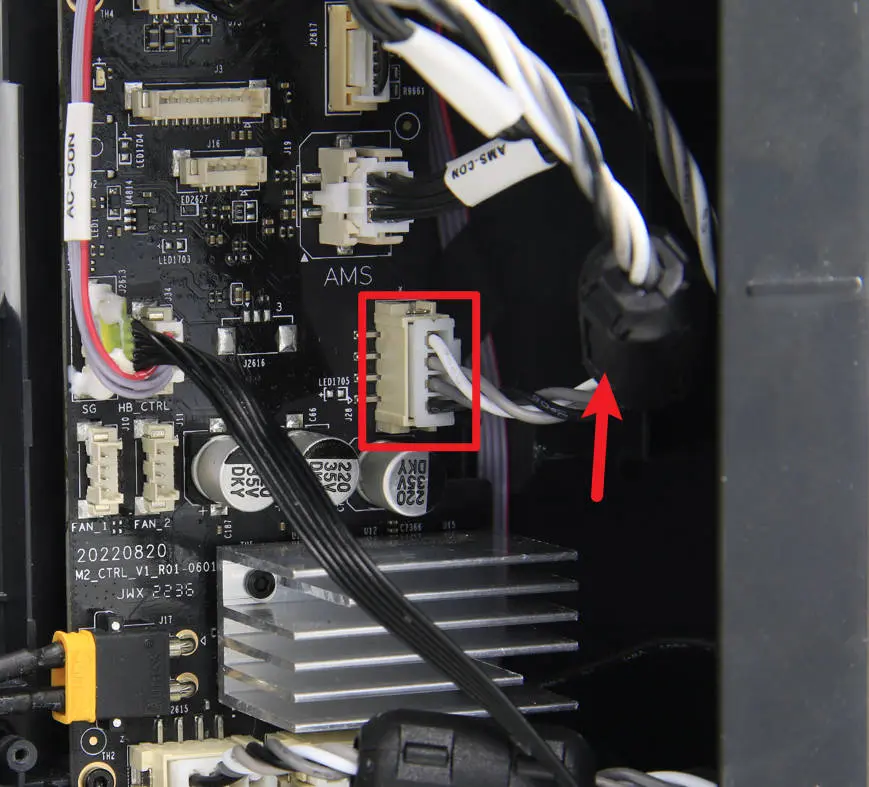

3-1 Afbryd motorkablet

For at fjerne motor A skal du forst afbryde den fra resten af systemet. Fjern derefter den cylindriske ferritring fra motoren. Nar ferritringen er fjernet, frigor motorkablet fra de spaender eller tape, der holder det pa plads.

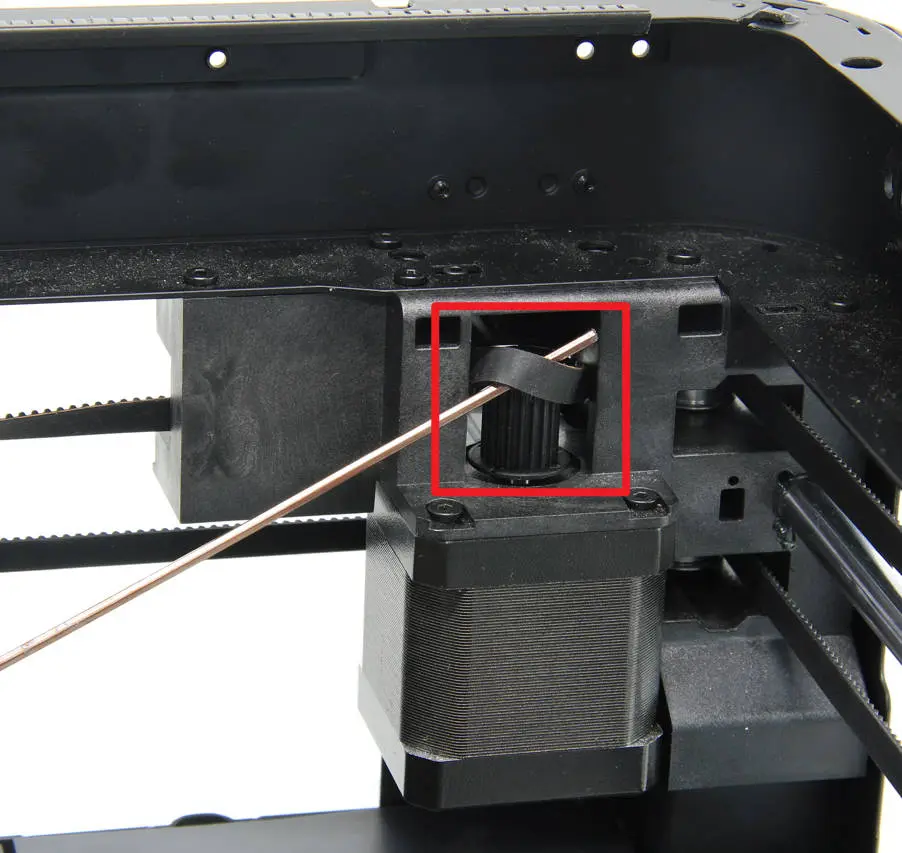

3-2 Losn remmen

For at losne remmen fra motor A's drivremskive skal du bruge en unbrakonogle eller pincet til forsigtigt at lofte og vippe den af remskiven som vist pa billedet nedenfor.

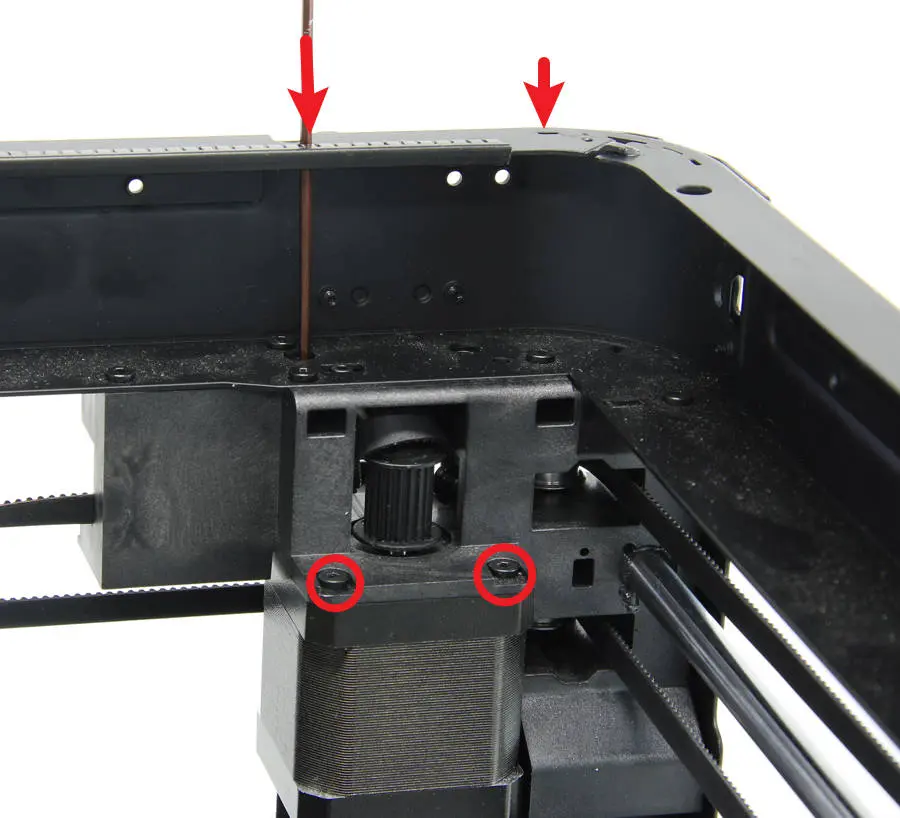

3-3 Fjern motor A's skruer

For at fjerne motor A skal du finde og fjerne de fire skruer, der holder den pa plads. To af skruerne er synlige, men de andre to kraever en lang unbrakonogle for at na dem fra toppen.

Bemaerk: Det er vigtigt at bruge en fuldt magnetiseret unbrakonogle, nar du fjerner skruerne, der holder motor A pa plads. Disse skruer kan vaere spaendt ret hardt, sa vaer forsigtig for at undga skader pa motrikkerne. Vaer varsom og brug et blidt, men fast tryk, nar du losner skruerne, sa de ikke skaller eller braekker.

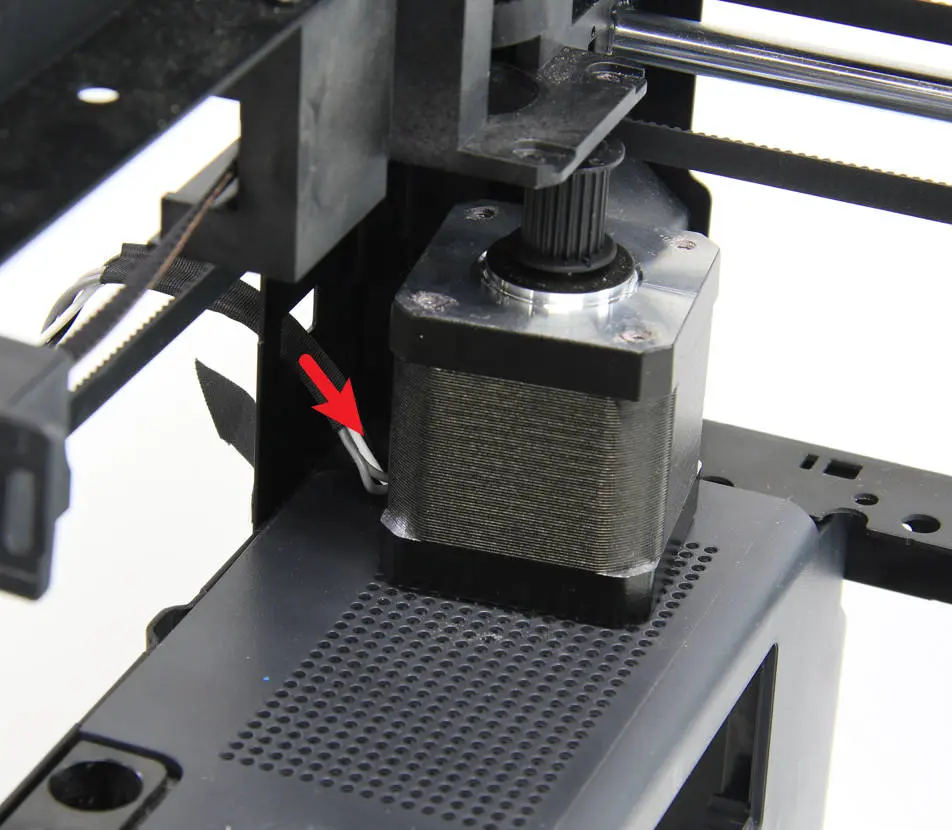

3-4 Fjern motor A

For at fjerne motor A skal du forst losne og fjerne motorkablet. Nar kablet er fjernet, bor du kunne lofte motor A ud af holderen. Stot motoren, mens du fjerner den, for at undga skade.

Trin 4 - Fjern motor B

Fjern motor B efter folgende trin:

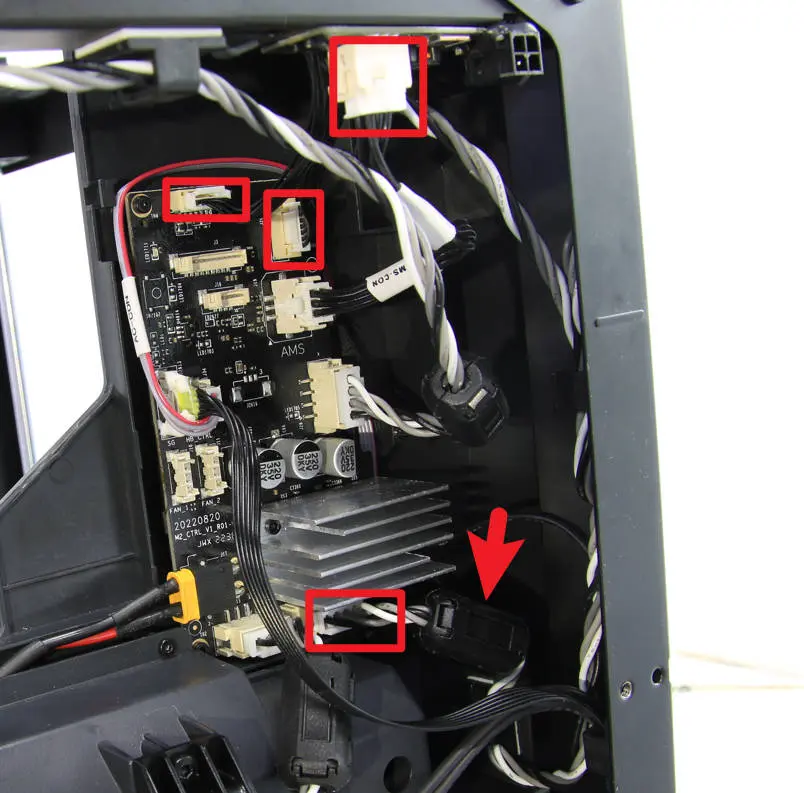

4-1 Afbryd kablerne

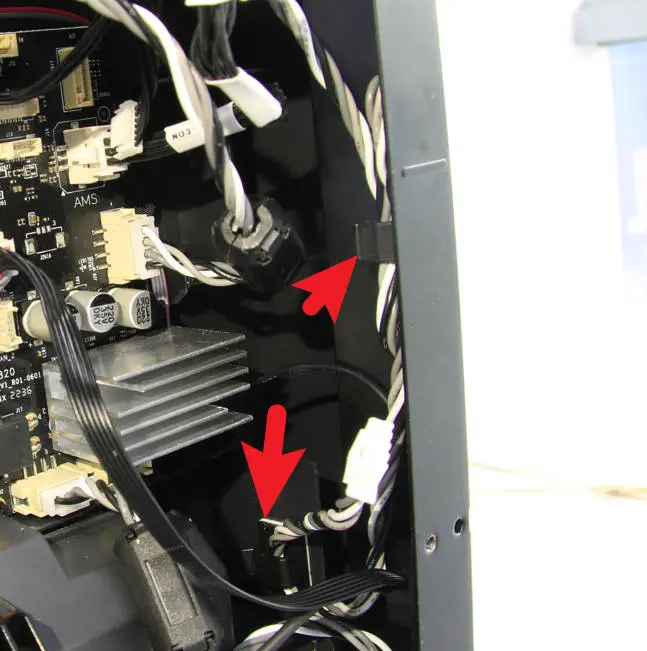

For at fa adgang til MC-printet skal du afbryde folgende kabler: MC-AMS-interfacekablet fra AMS-interfaceprintet, MC-AP- og MC-TH-kablerne fra MC-printet samt motor B-kablet. Nar disse kabler er afbrudt, kan du fjerne den cylindriske ferritring fra motoren og frigore motorkablet fra de spaender/klips, der holder det pa plads.

4-2 Saenk varmepladen

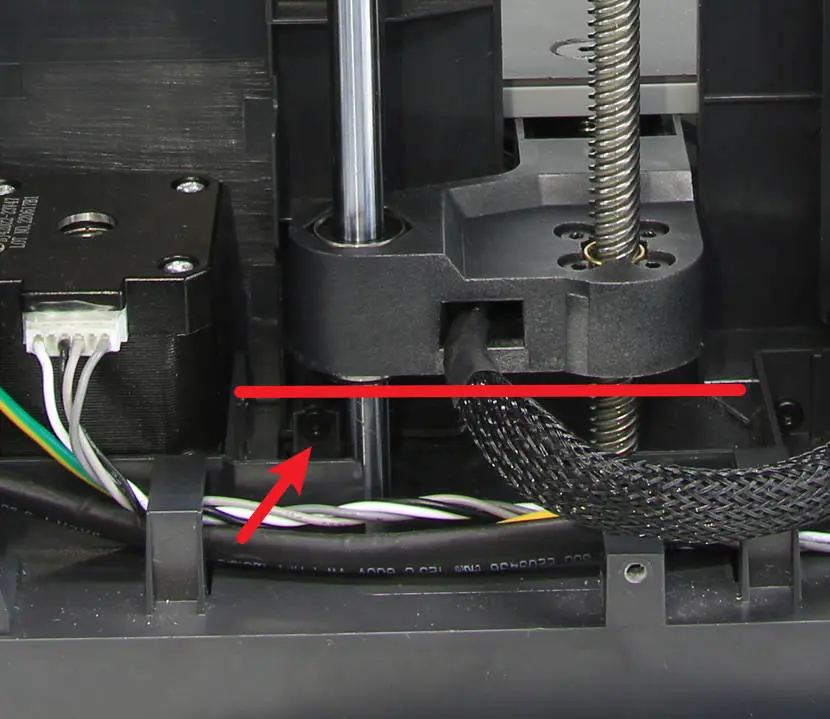

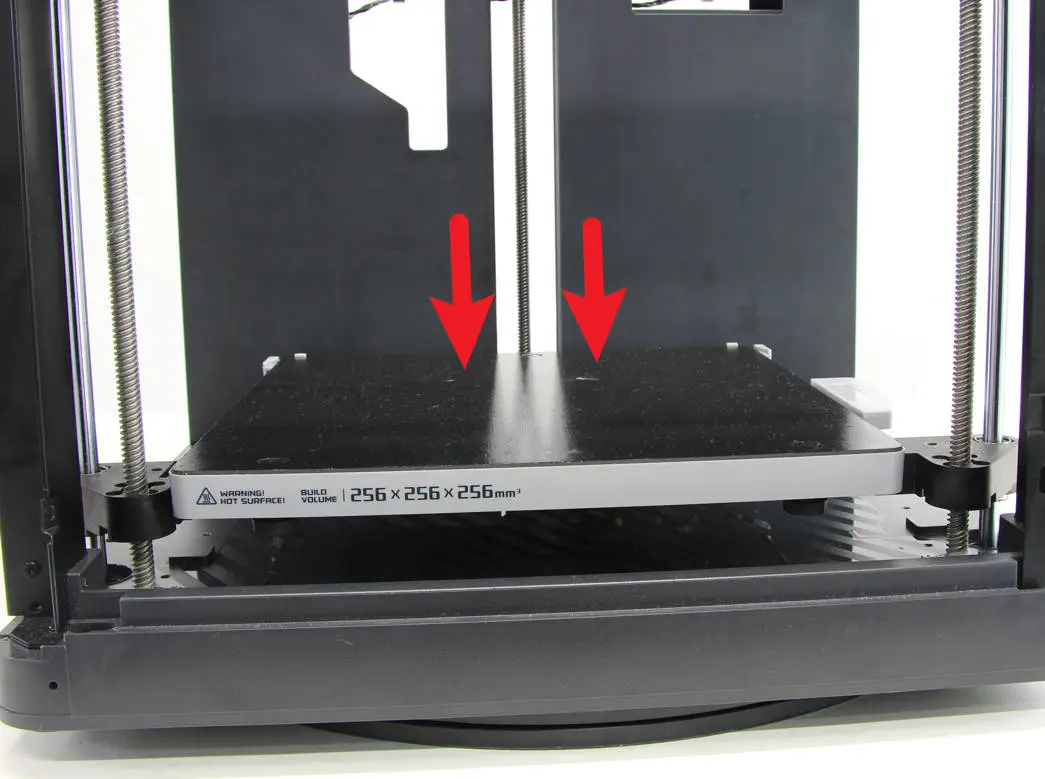

Vip printeren og traek i Z-akse-remmen for manuelt at saenke varmepladen sa langt som muligt, uden at det generer fjernelsen af de indre skaermskruer.

4-3 Losn stromstikket

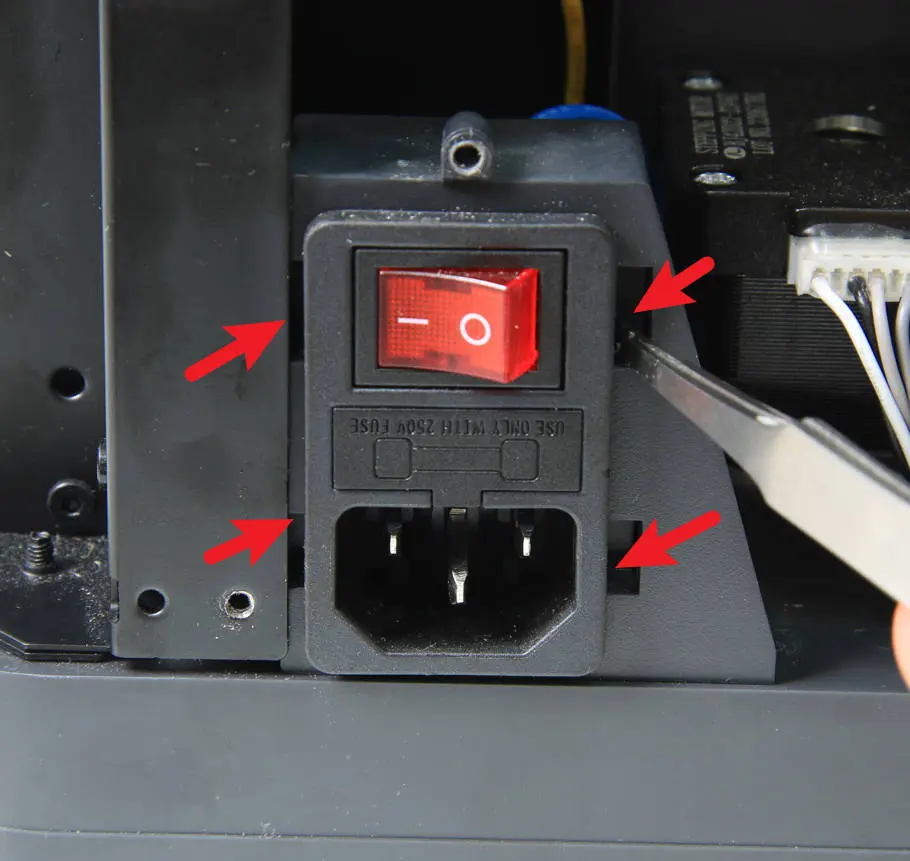

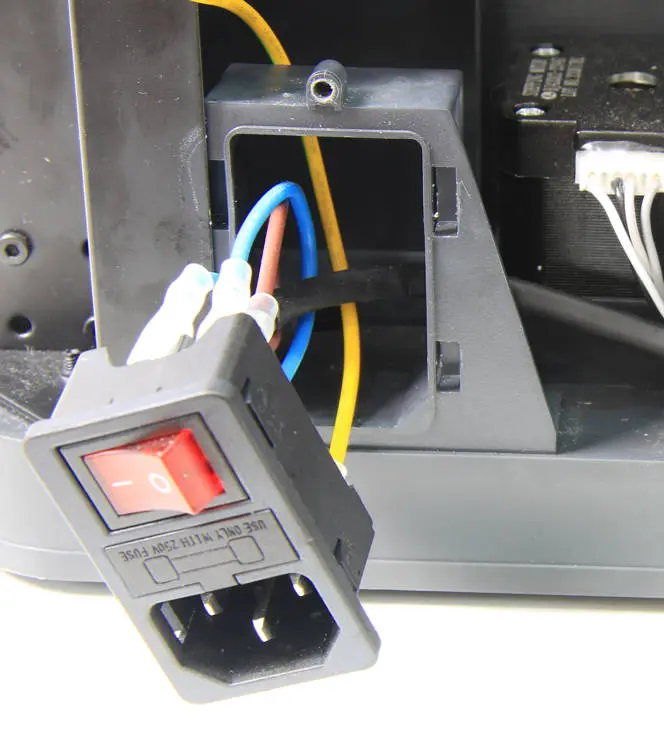

For at fjerne stromstikket skal du bruge en pincet til forsigtigt at vippe det los fra holderen. Nar stikket er lost, bor du kunne lofte det ud af printeren.

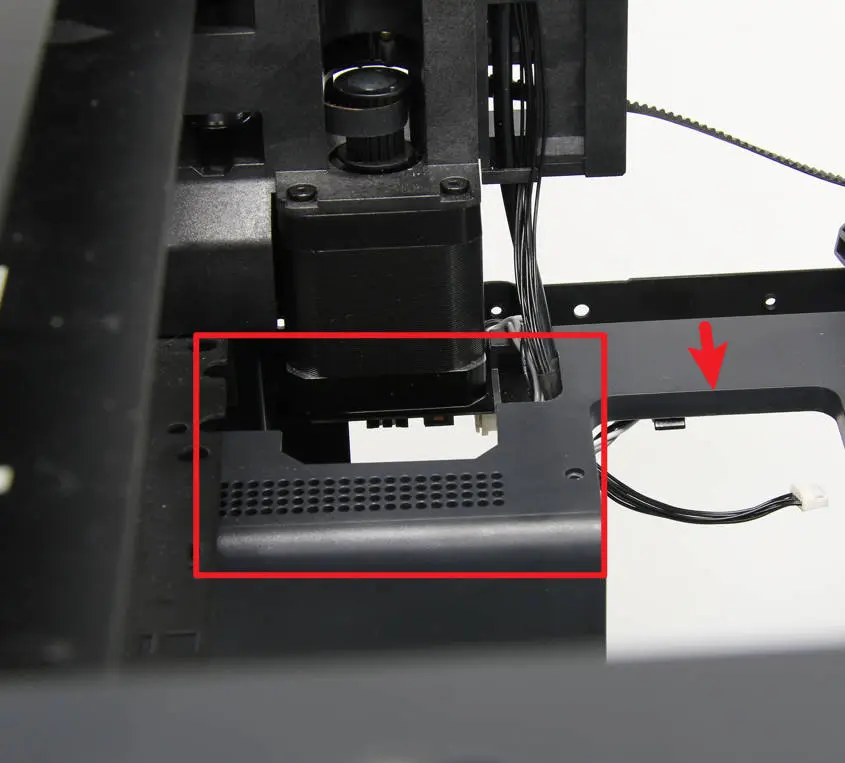

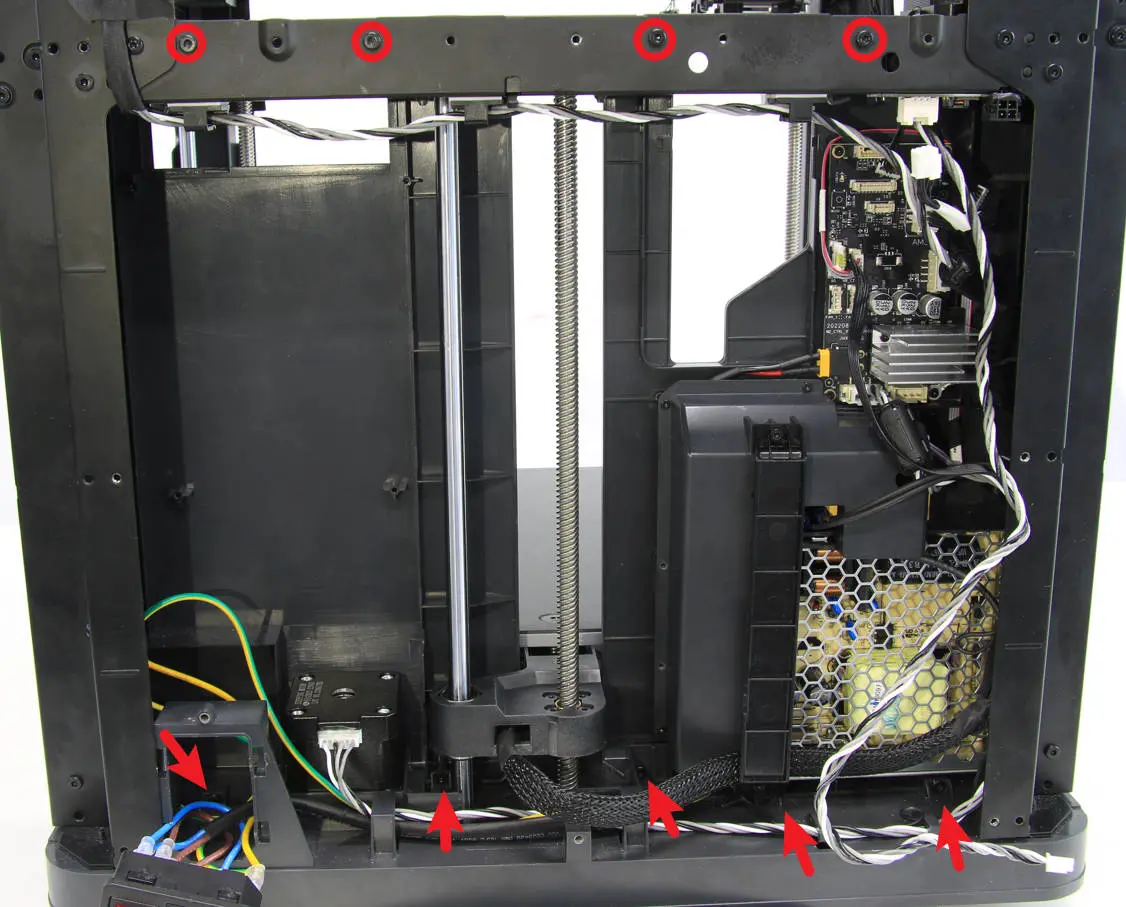

4-4 Losn den indre skaerm

Du skal finde og losne de ni skruer, der holder den indre skaerm pa plads. Nar skruerne er losnet, kan du forsigtigt lofte den indre skaerm for at skabe lidt plads i toppen. Det giver dig adgang til motor B, sa du kan fjerne den efter behov.

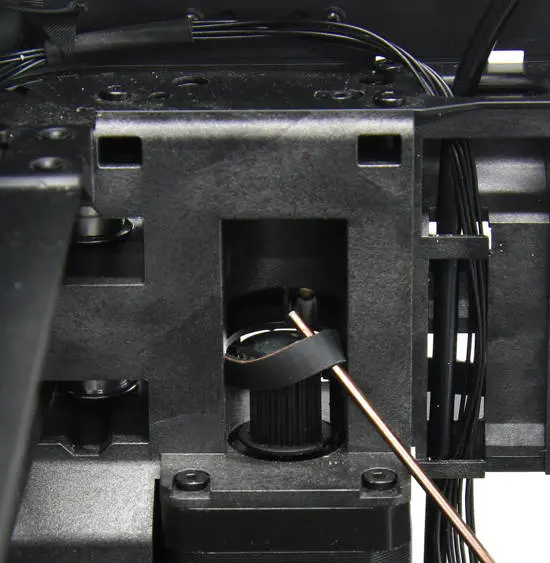

4-5 Losn remmen

For at fjerne motor B skal du losne remmen fra motor B's drivremskive. Brug en unbrakonogle eller pincet til forsigtigt at lofte og vippe remmen af remskiven. Det giver dig adgang til motoren, sa du kan fjerne den efter behov. Pas pa ikke at beskadige remmen eller remskiven.

4-6 Fjern motor B's skruer

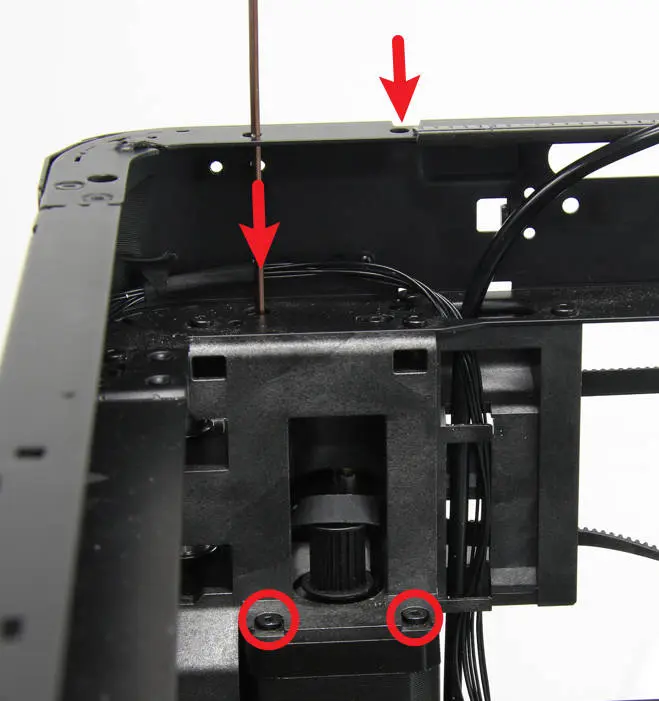

For at fjerne motor B skal du finde og fjerne de fire skruer, der holder den pa plads. To af skruerne er tydeligt synlige, men de andre to kraever en lang unbrakonogle for at na dem fra toppen.

Bemaerk: Nar du fjerner motor B, er det vigtigt at bruge en fuldt magnetiseret unbrakonogle for at undga, at noglen smutter. Skruerne, der holder motoren pa plads, kan vaere spaendt ret hardt, sa vaer varsom og brug et blidt, men fast tryk og undga at beskadige motrikkerne, nar du losner dem. Vaer forsigtig, sa skruerne ikke skaller eller braekker, nar du fjerner dem.

Pa P1S er 2 skruer blokeret af kabelkaededaekslet. Du skal fjerne daekslet forst:

1. Se denne artikel for at fjerne printerens bagdaeksel.

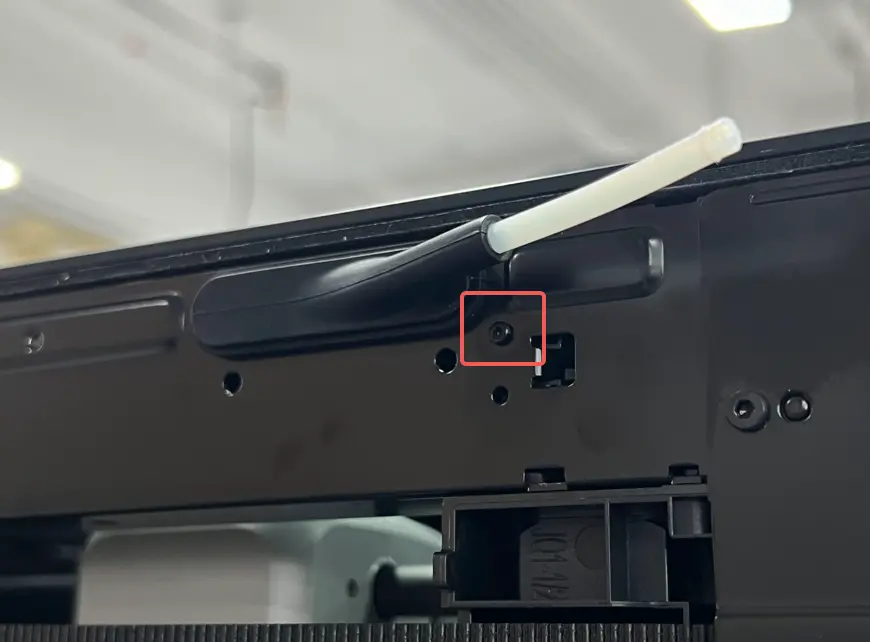

2. Fjern skruen, der holder kabelkaededaekslet.

3. Fjern kabelkaededaekslet.

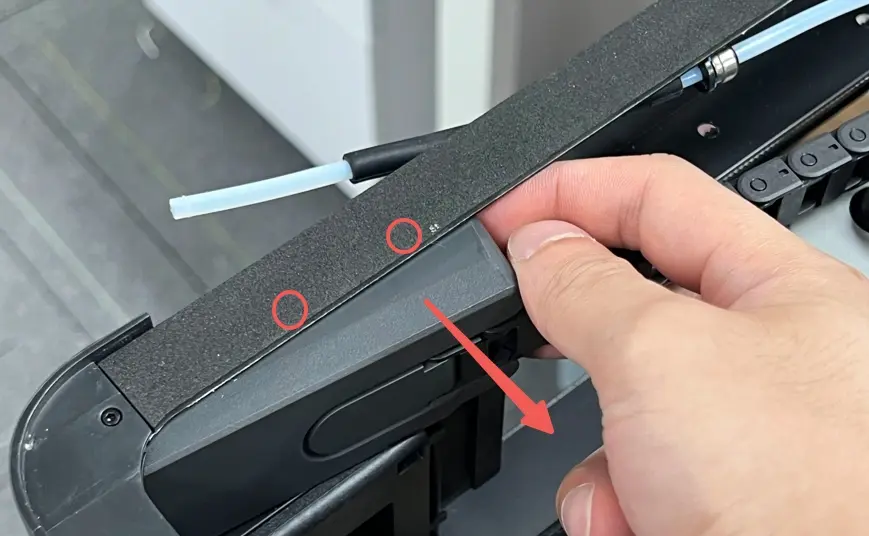

De rodt markerede steder er huller, hvor du kan indsaette noglen for nemt at na skruerne, der holder motoren. Du kan vaelge at fjerne det sorte skum her eller stikke gennem det sorte skum for at blotlaegge hullerne.

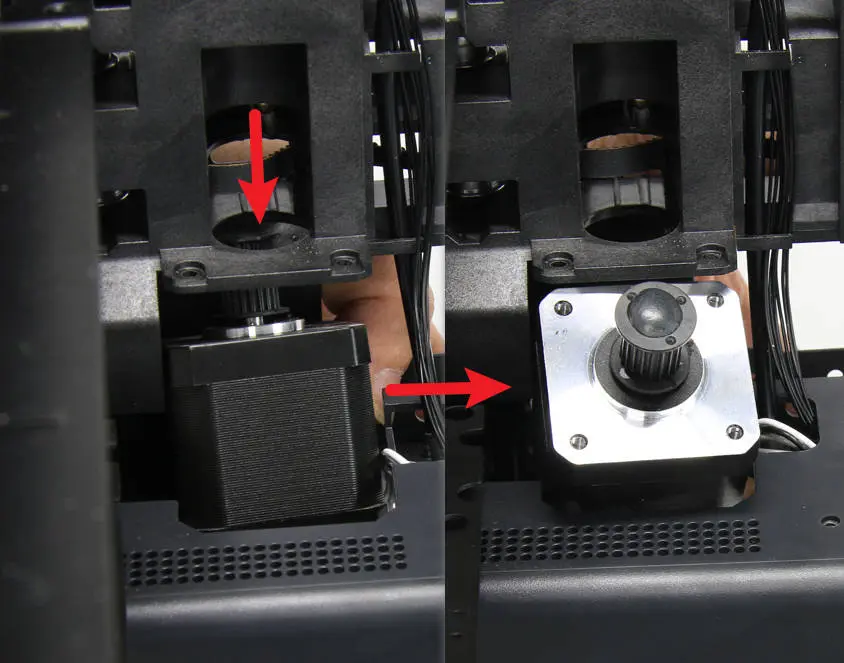

4-7 Fjern motor B

For at fjerne motor B skal du forst forsigtigt saenke den helt ned i holderen som vist pa billedet nedenfor. Loft derefter motoren forsigtigt i en vinkel for at frigore den fra holderen. Mens du lofter motoren, skal du samtidig forsigtigt traekke motorkablet ud af kabelhullet, sa det ikke saetter sig fast.

Montering

Trin 1 - Monter motor A

Se folgende trin for at montere motor A

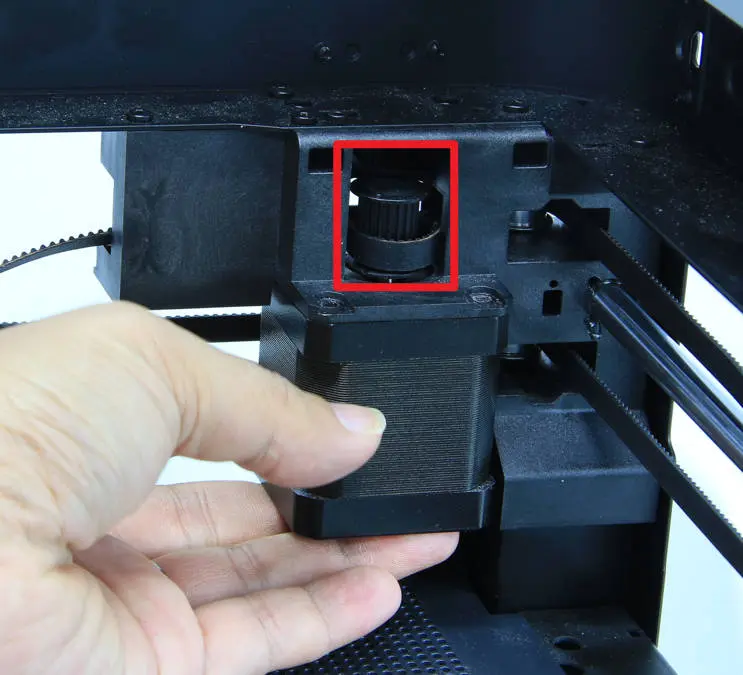

1-1 Monter motor A

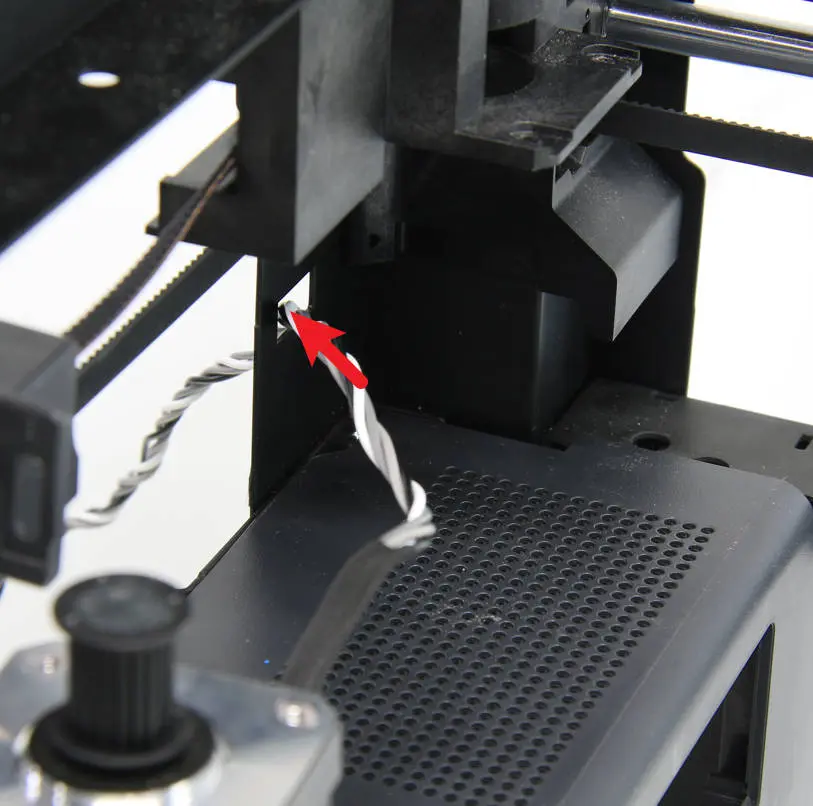

For at montere motor A skal du forst fore motorkablet gennem kabelhullet og placere motoren pa motorbeslaget. Brug derefter en unbrakonogle eller pincet til at montere remmen pa drivremskiven. Sorg for, at remmen sidder korrekt pa remskiven, og at den er spaendt til den rette spaending. Det hjaelper med at sikre, at motoren korer jaevnt og effektivt.

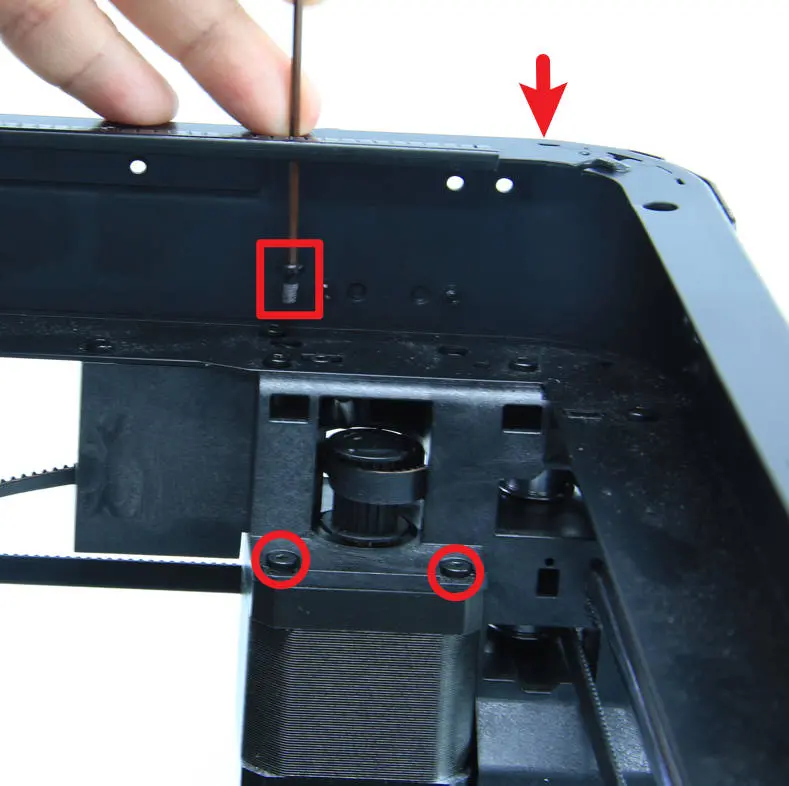

1-2 Las motor A's skruer

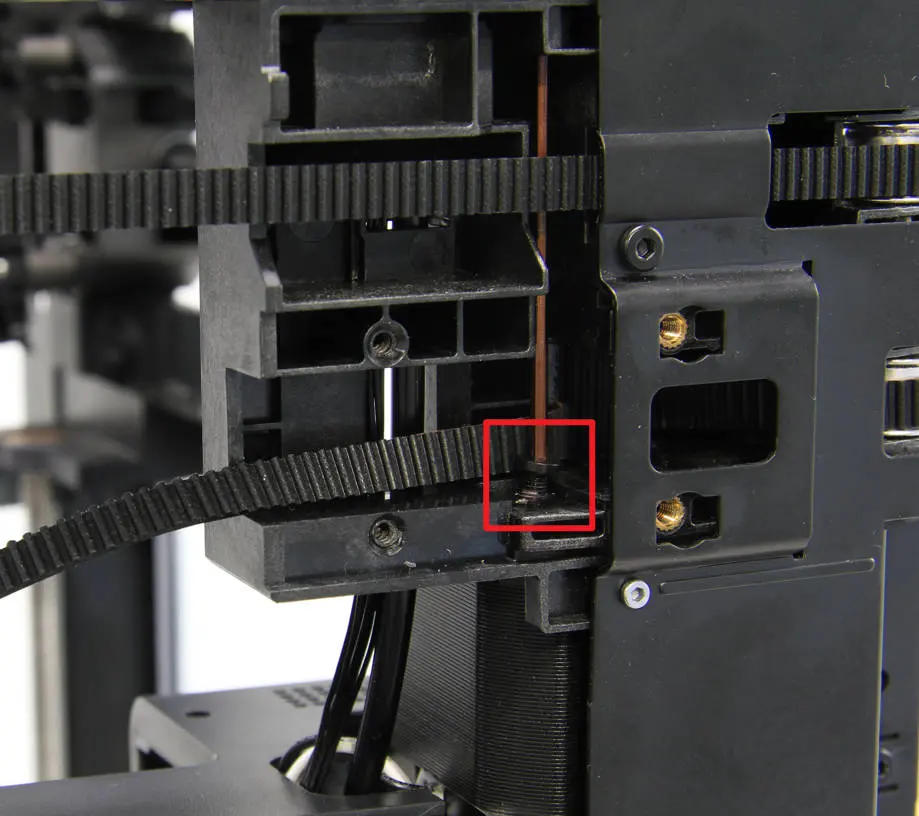

For at fastgore motor A skal du bruge en unbrakonogle til at ispaende de fire skruer, der holder den til motorbeslaget. To af skruerne er nemme at na, men de andre to kraever en lang unbrakonogle for at na dem fra toppen af overbjaelken. Nar alle fire skruer sidder, skal du bruge en unbrakonogle til at spaende dem til det rette moment, sa motoren sidder sikkert fast. Vaer varsom og brug et blidt, men fast tryk for at undga, at skruerne skaller eller braekker.

1-3 Tilslut motorkablet

Ordn motorkablet som vist pa billedet nedenfor. Nar kablet er placeret korrekt, skal du montere den cylindriske ferritring og tilslutte kablet til stikket pa MC-printet. Sorg for, at kablet sidder sikkert i stikket, og at ferritringen er ordentligt lukket.

Trin 2 - Monter motor B

Se folgende trin for at montere motor B

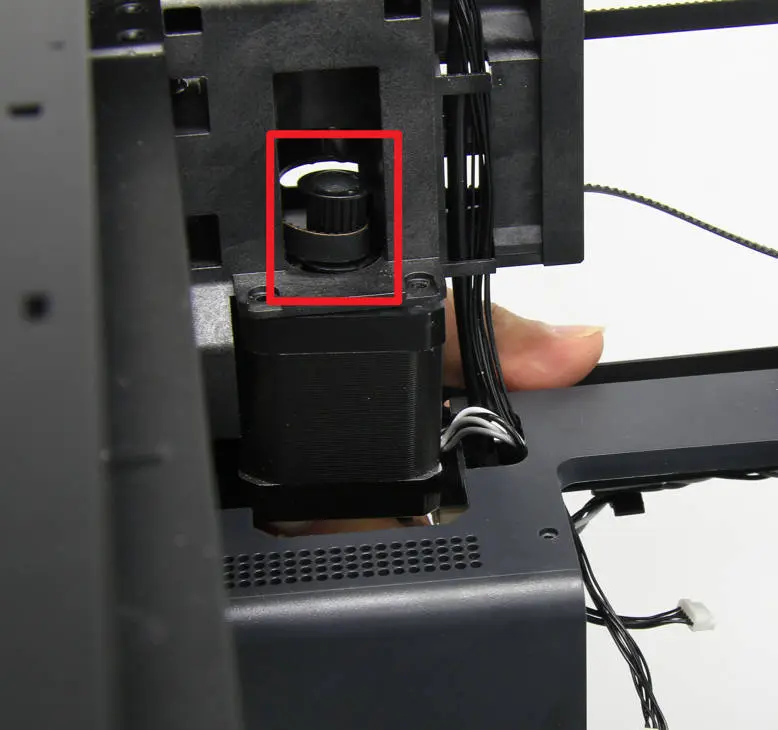

2-1 Monter motor B

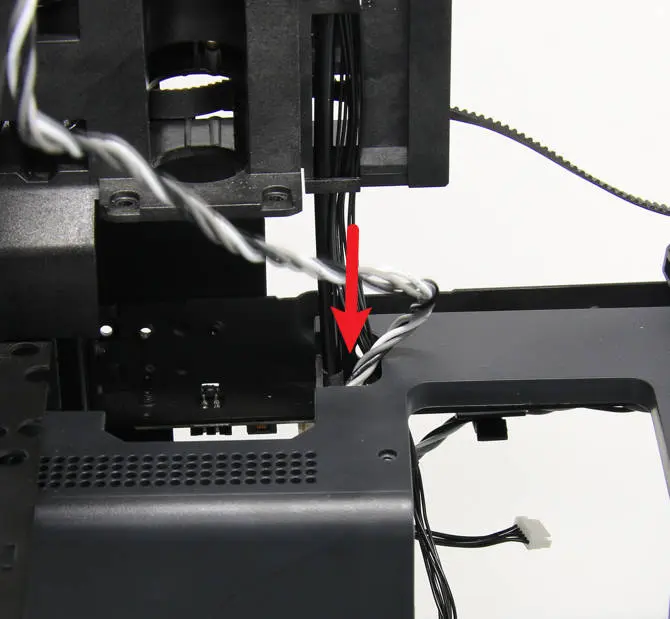

For at montere motor B skal du fore motorkablet gennem kabelhullet og placere motoren pa motorbeslaget. Nar motoren er pa plads, skal du bruge en unbrakonogle eller pincet til at montere remmen pa drivremskiven. Sorg for, at remmen sidder korrekt pa remskiven, og at den er spaendt til den rette spaending, sa motoren korer jaevnt og effektivt.

2 -2 Las motor B's skruer

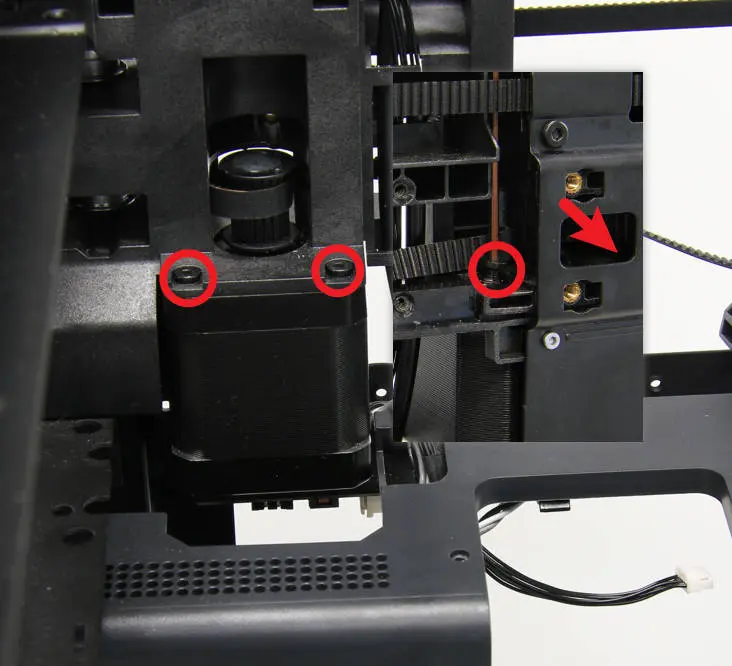

For at fastgore motor B skal du bruge en unbrakonogle til at ispaende de fire skruer, der holder den til motorbeslaget. De bageste skruer kraever en lang unbrakonogle fra toppen af overbjaelken. Nar alle fire skruer sidder, skal du spaende dem til det rette moment, sa motoren sidder sikkert fast. Vaer varsom og brug et blidt, men fast tryk for at undga, at skruerne skaller eller braekker.

2-3 Fastgor den indre skaerm

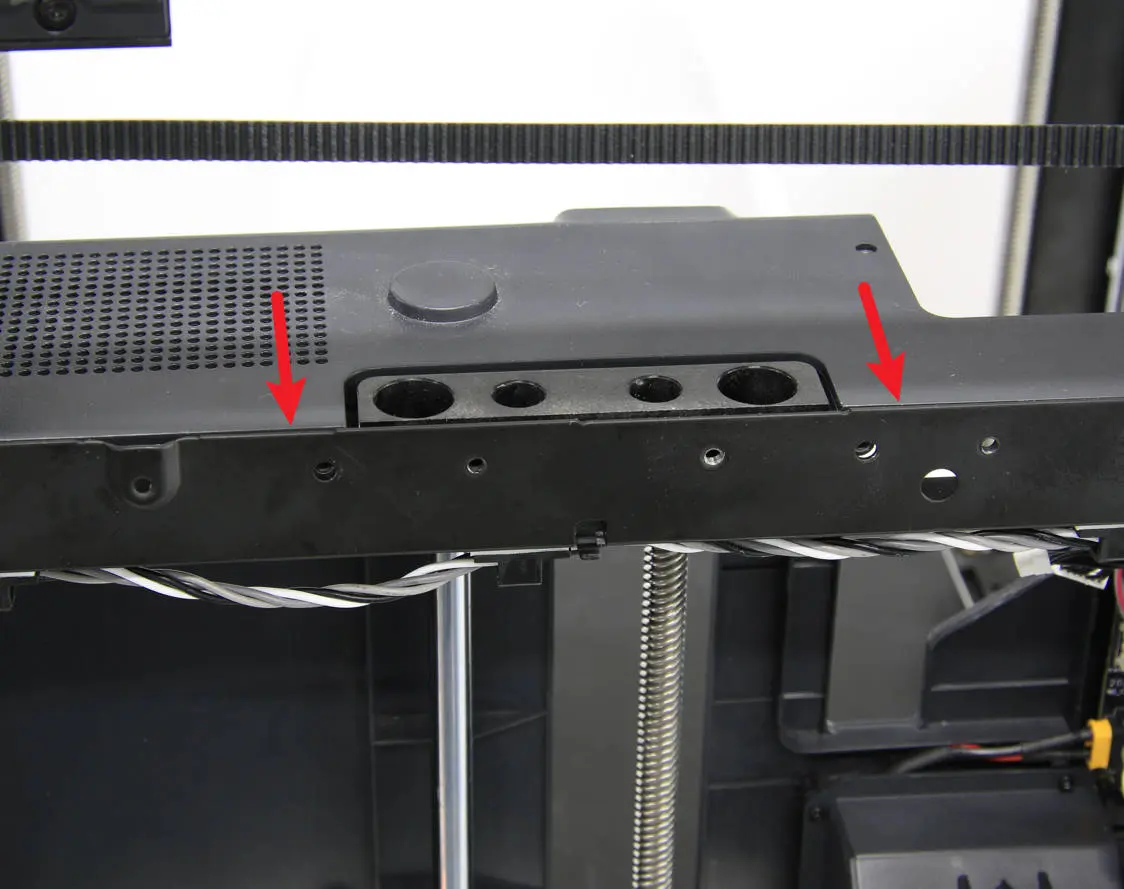

For at genmontere den indre skaerm skal du placere den tilbage i position og tilpasse den til den bageste bjaelke. Nar den indre skaerm er korrekt placeret, skal du bruge en unbrakonogle til at ispaende de ni skruer, der holder den pa plads. Sorg for, at skruerne spaendes til det rette moment, sa den indre skaerm sidder sikkert fast.

2-4 Tilslut kabler

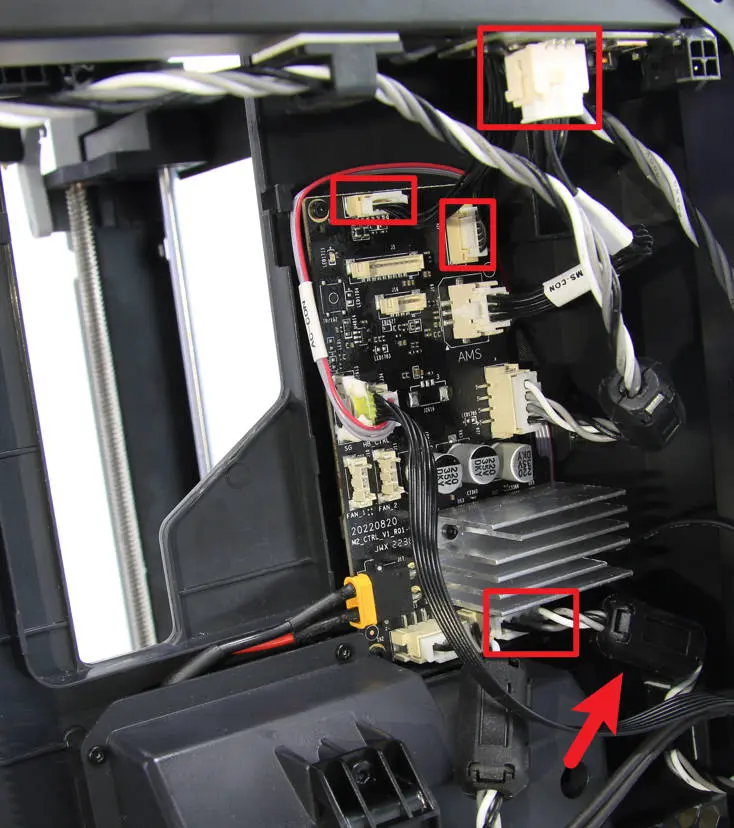

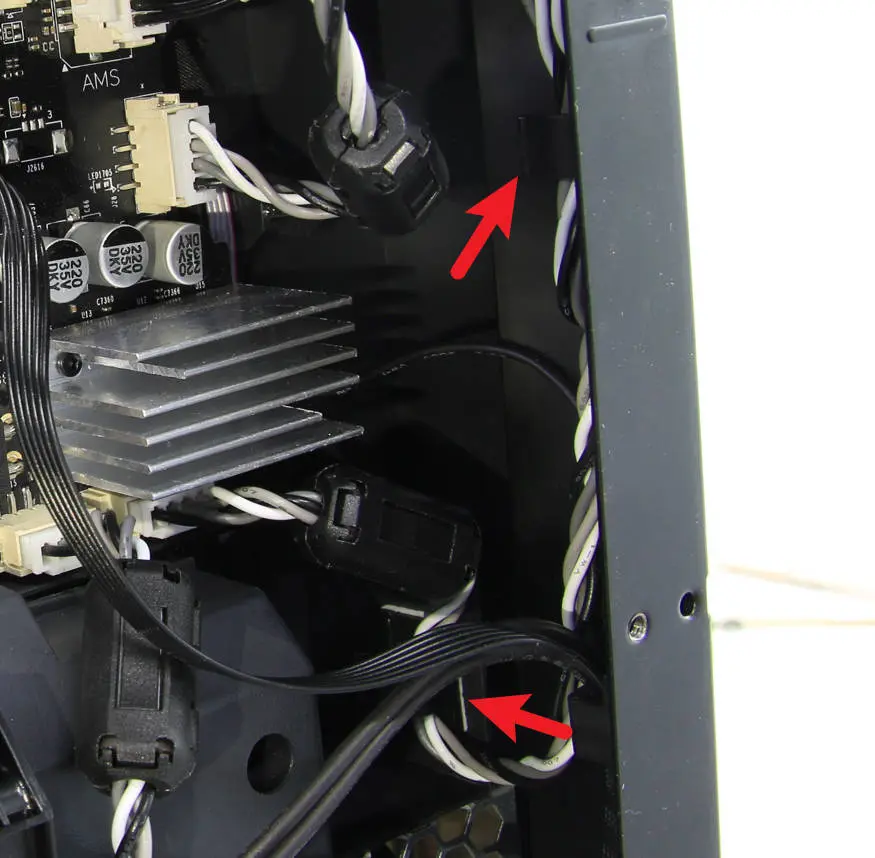

For at fuldfore monteringen af motor B skal du montere den cylindriske ferritring og tilslutte motorkablet, MC-AP-kablet og MC-TH-kablet til MC-printet. Tilslut derefter AMS-interfacekablet til AMS-interfaceprintet, og ordn motorkablet omhyggeligt, sa det er placeret korrekt.

2-5 Monter stromstikket

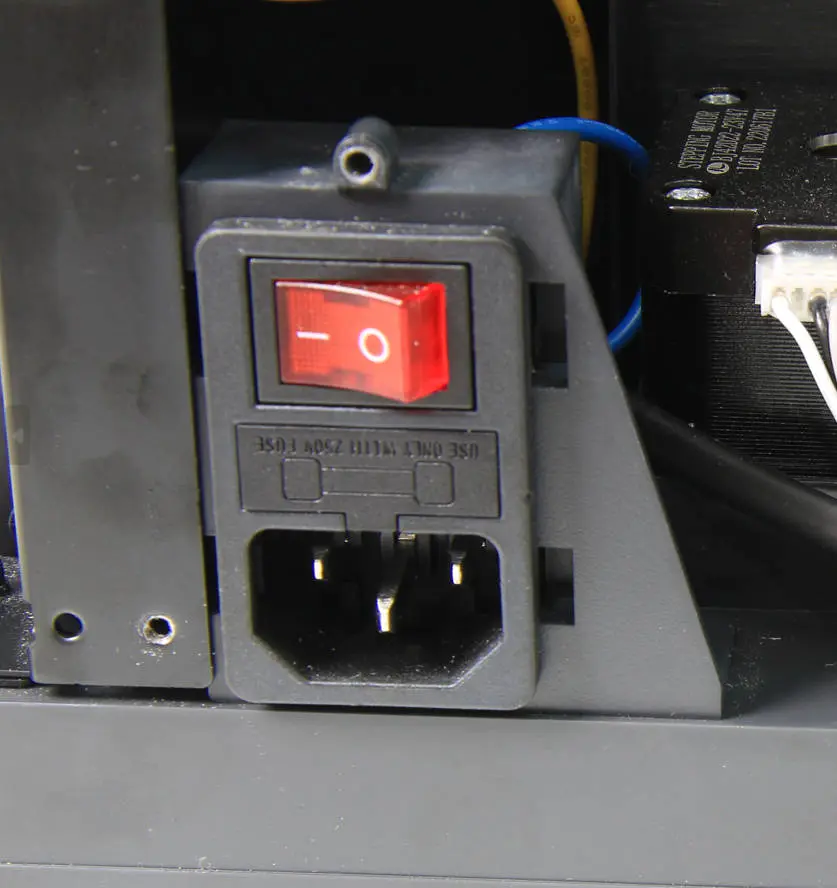

Monter stromstikket tilbage pa plads.

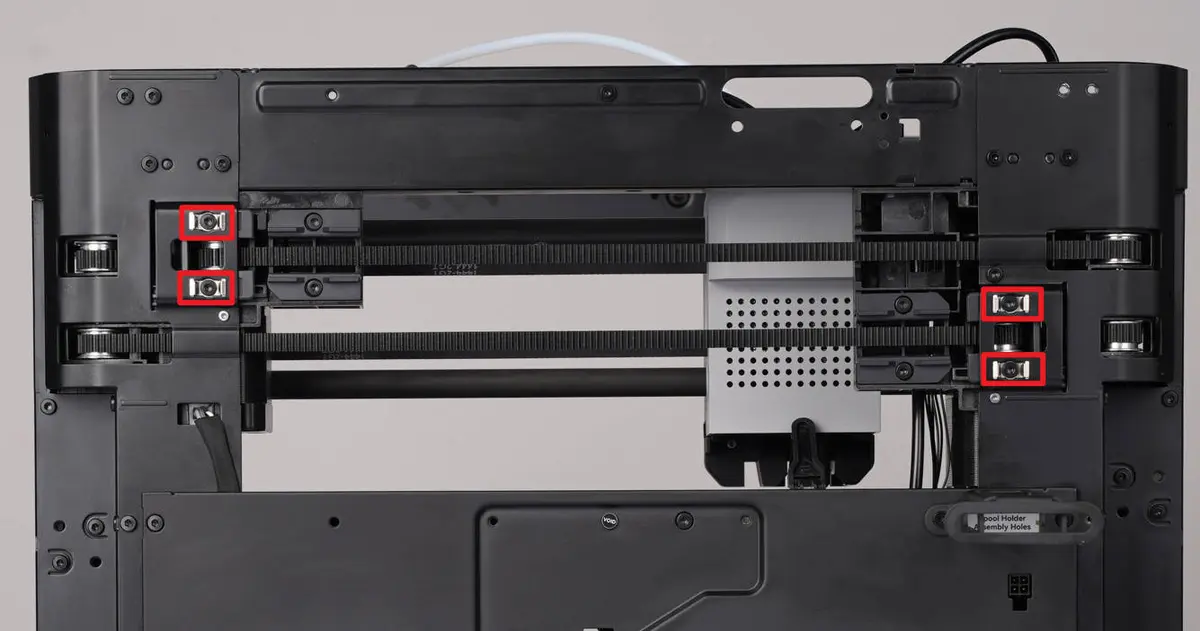

Trin 3 - Monter XY-opspaenderne

Se det relevante indhold i XY-opspaenderremskive , monter den losnede opspaender, og spaend remmen igen.

Trin 4 - Saml printeren

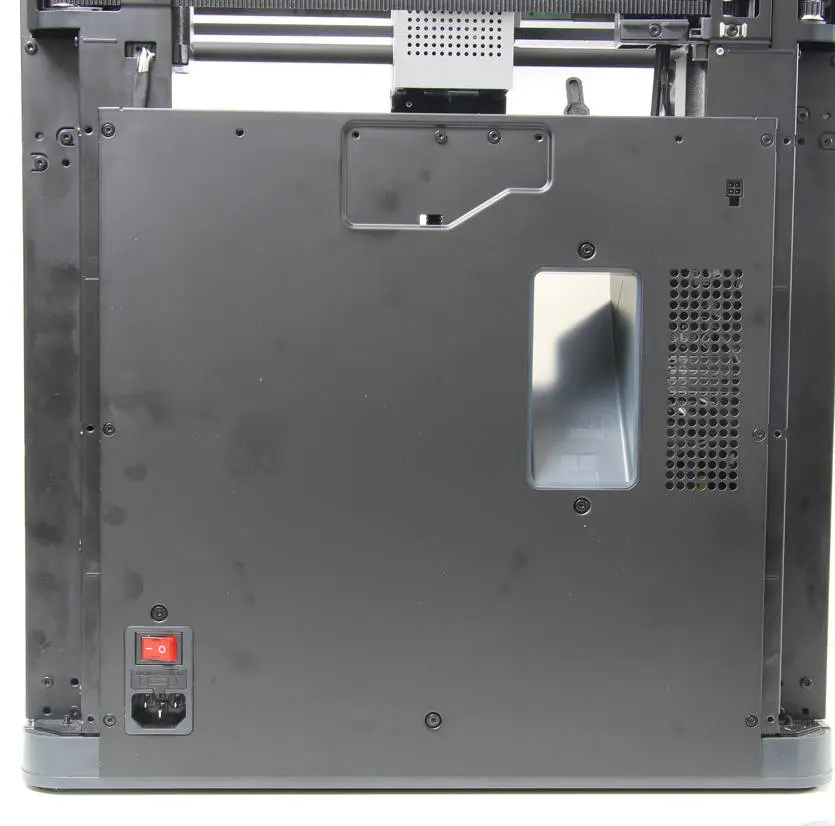

Monter overskudsrenden og bagpanelet ved at se det relevante indhold pa Overskudsrende.

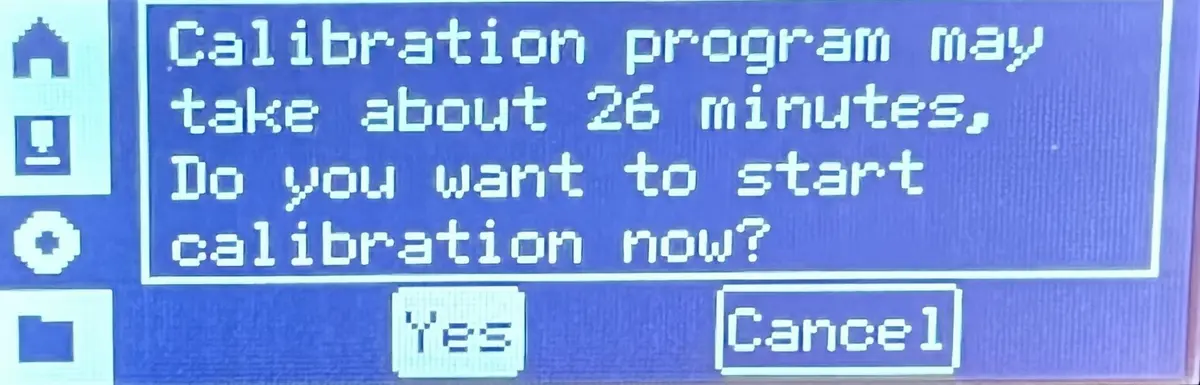

Sadan kontrollerer du

Tilslut stromkablet, taend printeren, og kor enhedens kalibrering. Hvis kalibreringen bestar, er handlingen lykkedes.
