Vedligeholdelse · Bambu Lab X1

Udskift XY-motoren

Hvad er XY-motoren

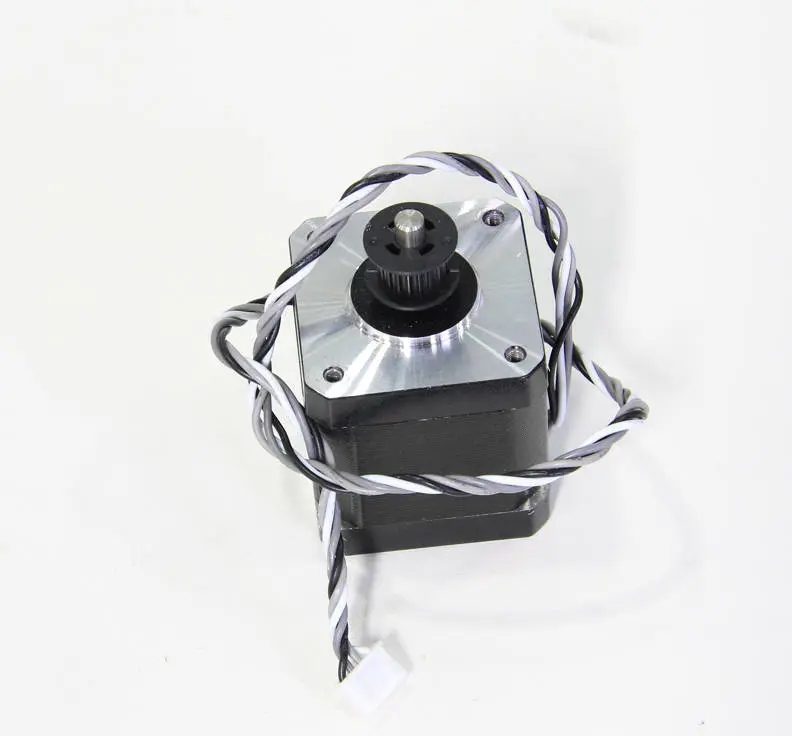

X- og Y-motorerne er to ens steppermotorer monteret på bagsiden af printeren til at drive toolhead'et i XY-retningen. Der er en på venstre og en på højre side. For nemheds skyld kaldes de A-motor og B-motor som vist på billedet nedenfor.

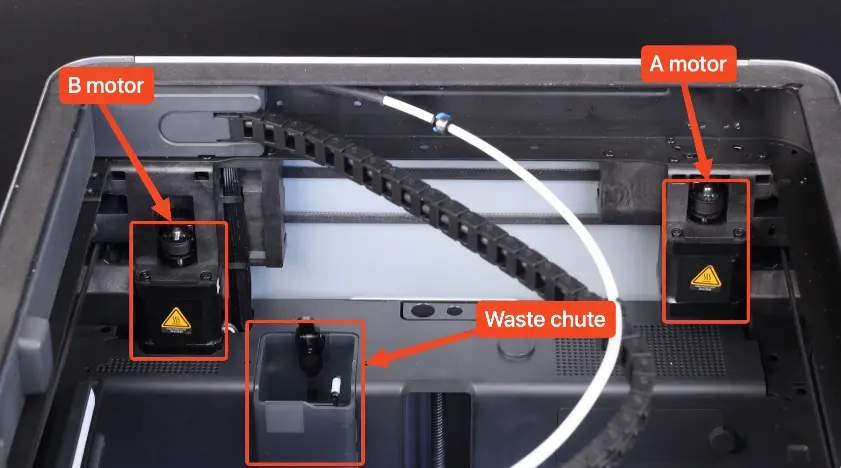

A-motor og B-motor set bagfra på X1-printeren Placering af A- og B-motor markeret på printerens bagpanel

Hvornår skal det bruges

  • Motorafbrænding
  • Eftersalgs-teamet har bekræftet fejlen på XY-motoren via loganalyse

Nødvendige værktøjer og materialer

  1. H1.5 unbrakonøgle
  2. H2.0 unbrakonøgleskruetrækker (fjernelse af motoren kræver en lang skruetrækker)
  3. Pincet
  4. Ny XY-motor

Sikkerhedsadvarsel og printerstatus inden start

Sluk for strømmen, fjern strømkablet, og fjern også filamentbufferen eller AMS-hub og spolerholderen, hvis de er monteret.

Vejledning

Trin 1 - Løsn XY-beltespændingen

Ud fra hvilken motor der er beskadiget, skal du følge trin 1-5 i Udskift XY-spændingsrullen for at løsne XY-spænderen på den tilsvarende position.

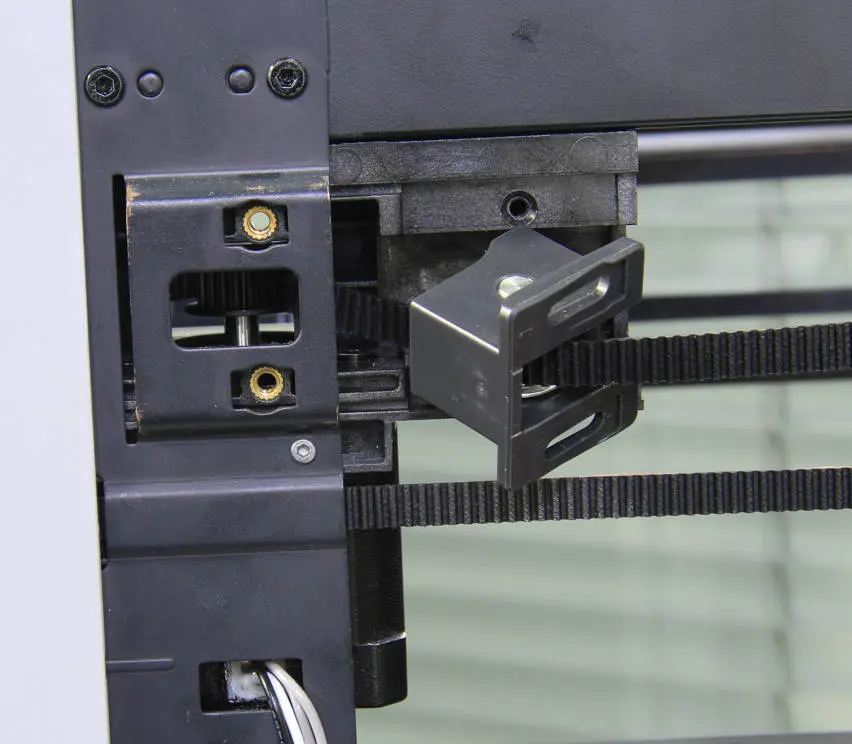

A-spænderen løsnes som vist

Løsn A-spændingen

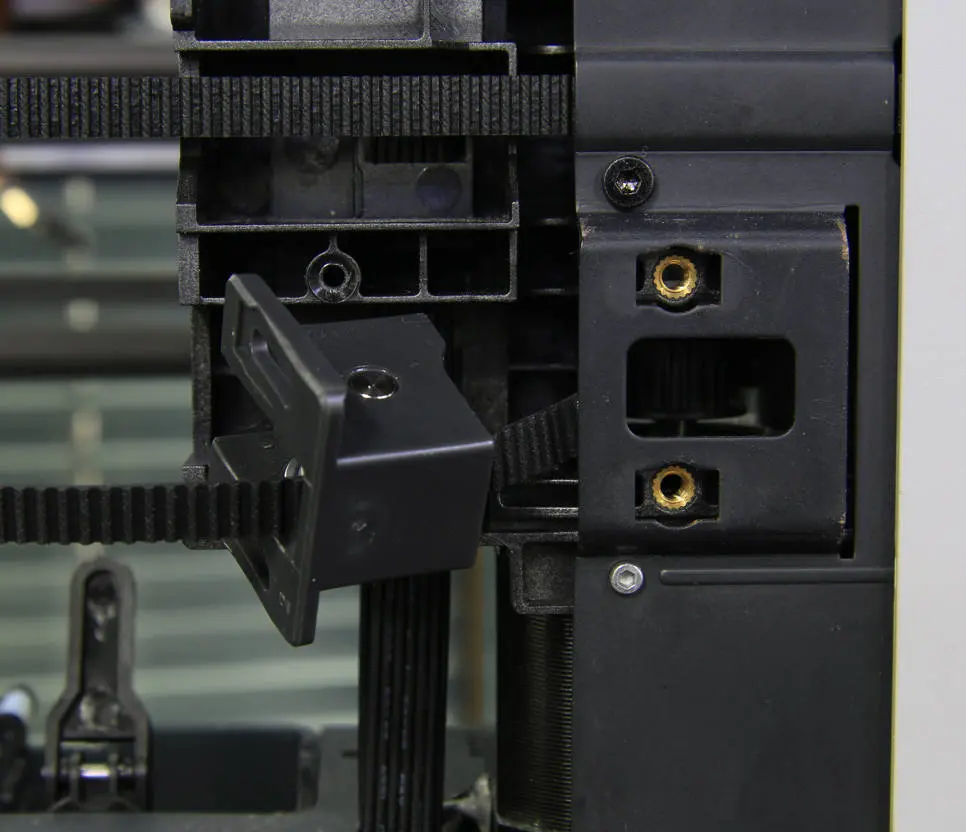

B-spænderen løsnes som vist

Løsn B-spændingen

Trin 2 - Fjern A-motoren

Der er mange forskelle i demonteringen af A-motoren og B-motoren, så de beskrives separat.

Trin 2-1 Fjern A-motorens kabel

Frakobl motor A og fjern den cylindriske ferritering på den, og frigør motorens kabel fra kabelstrop og tape.

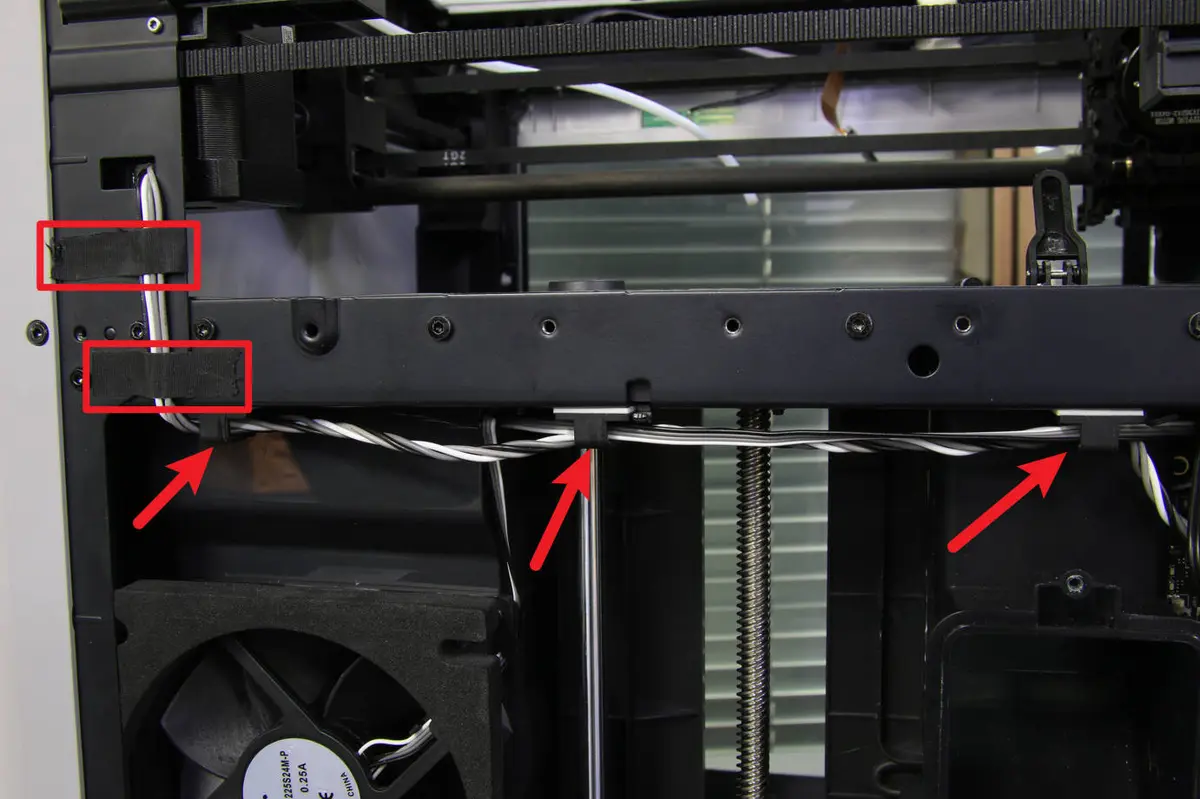

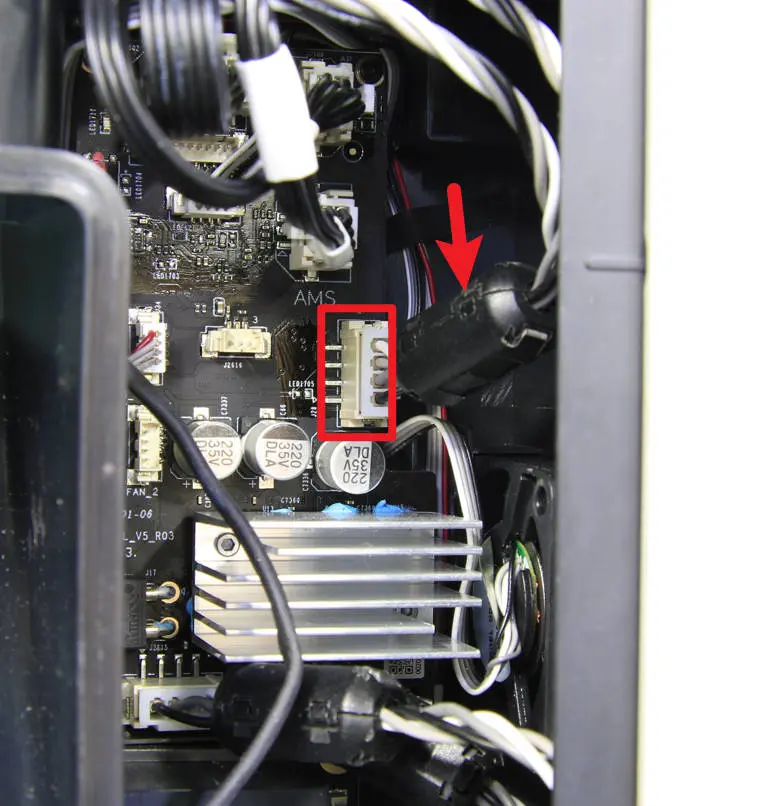

A-motor frakobles og ferritering fjernes Kabel frigjort fra kabelstrop og tape på A-motor

Trin 2-2 Fjern A-motorens skruer

A-motoren er fastgjort med 4 skruer - fjern dem alle. To af skruerne er tydeligt synlige, men de to andre skal monteres ved at føre en lang unbrakonøgle gennem skruepositionerne oppefra.

Bemærk: Skruerne, der fastgør motoren, er forholdsvis stramme og skal håndteres forsigtigt for at undgå beskadigelse af skruehollederne.

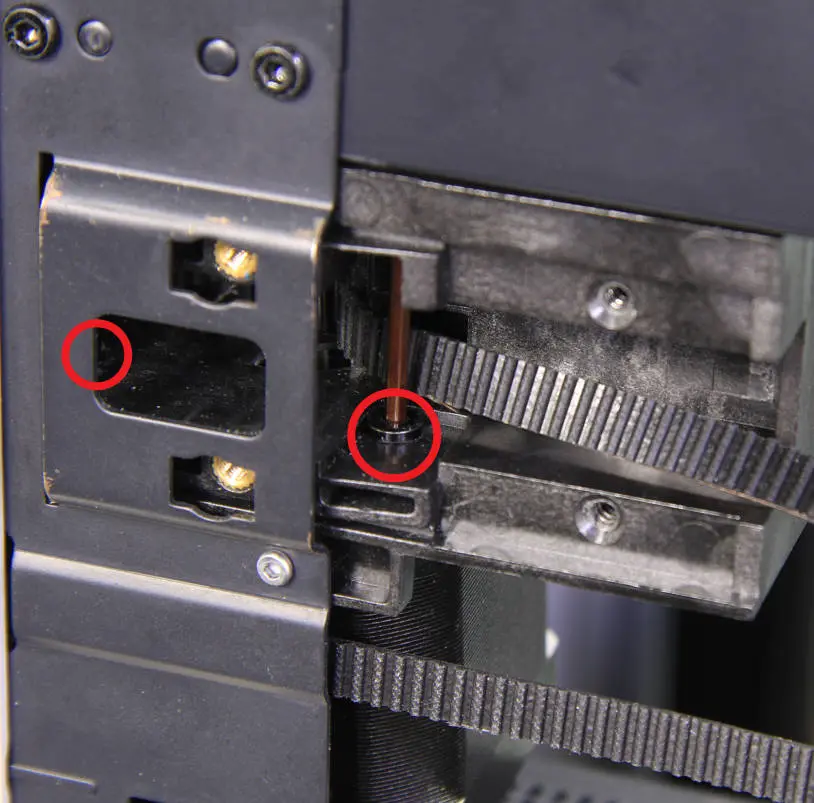

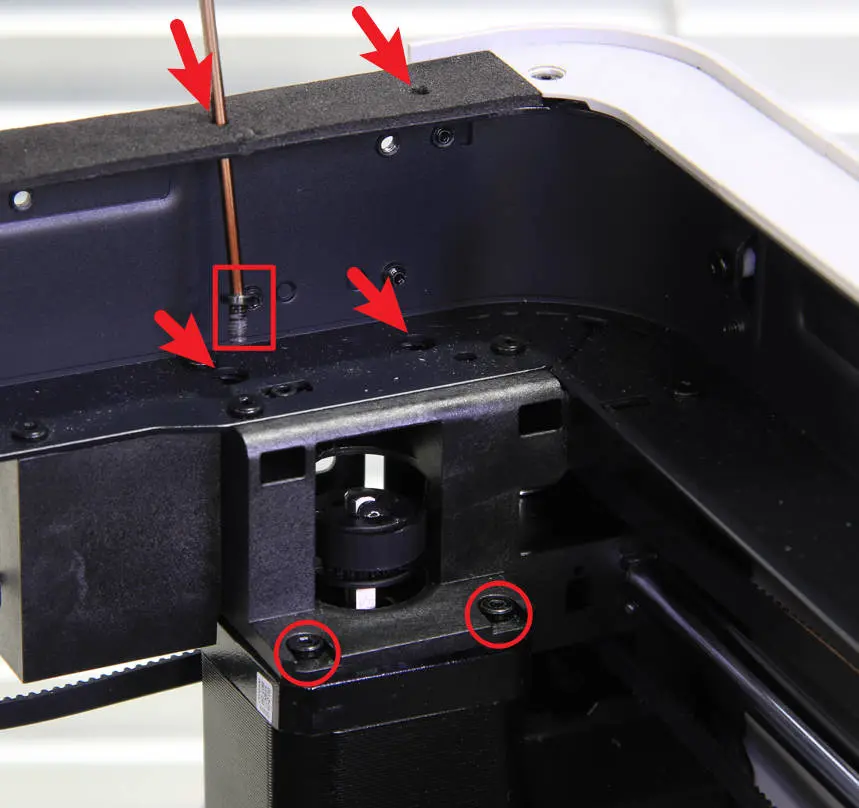

De to synlige skruer på A-motoren fjernes De bageste skruer på A-motoren fjernes med lang skruetrækker oppefra

Trin 2-3 Fjern A-motoren

Fjern timingbeltet fra motorens drivpulley og tag A-motoren ud.

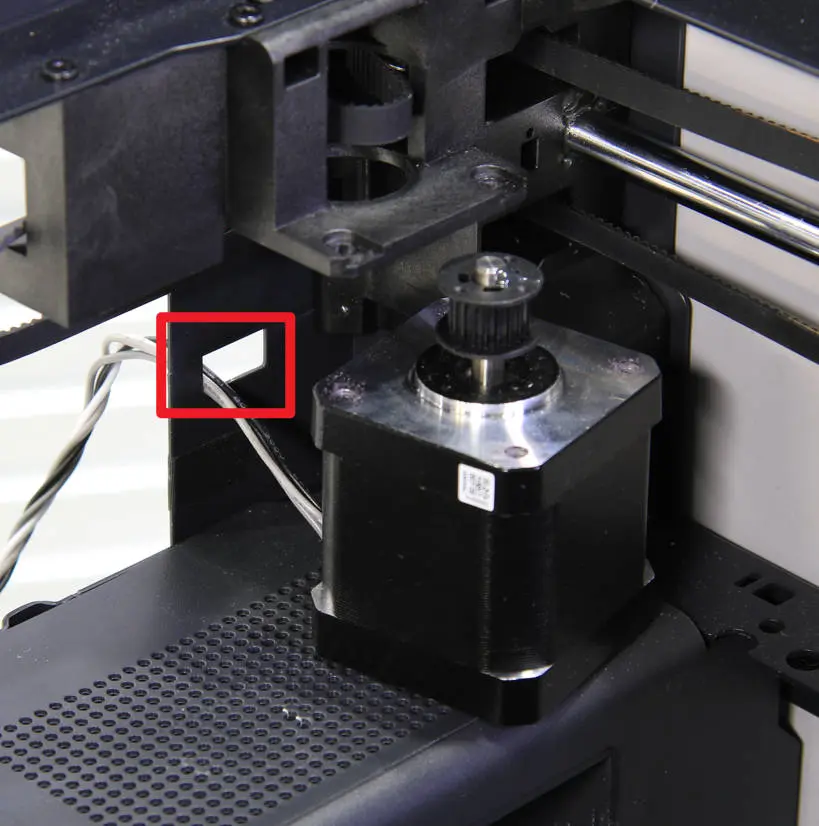

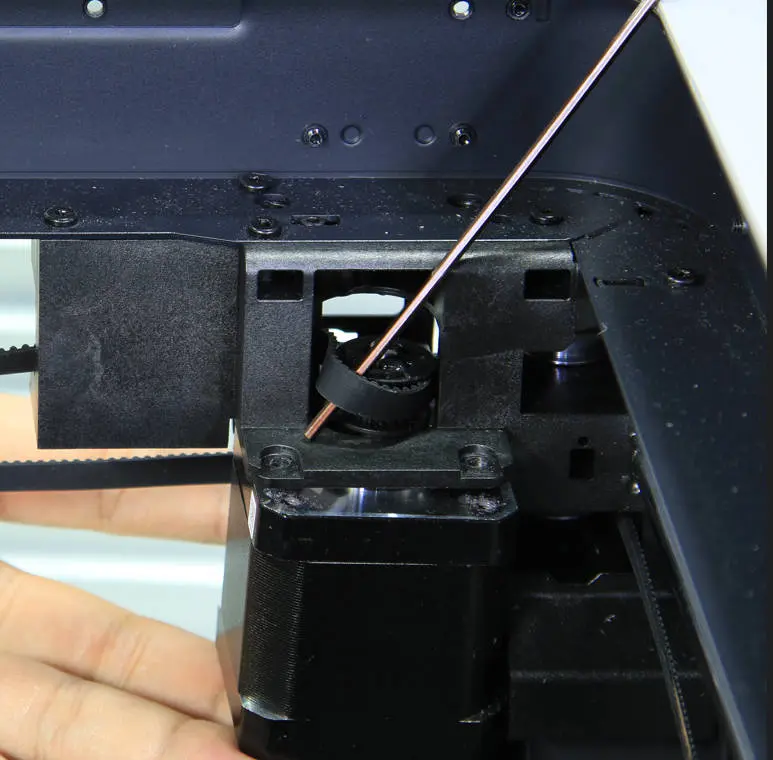

Timingbelt fjernes fra A-motorens drivpulley A-motor tages ud af sin position

Trin 3 - Monter A-motoren

Trin 3-1 Monter A-motor

Før A-motorens kabel igennem det firkantede hul, hold motoren med hånden og monter timingbeltet på drivpulleyen.

A-motor holdes på plads og timingbelt monteres på drivpulley A-motor sættes i position med timingbelt monteret

Trin 3-2 Spænd A-motorens skruer

Spænd de 4 skruer, der fastgør motoren. De to bageste skruer skal placeres på unbrakonøglen ved den øverste bjælkes position og derefter sendes på plads med skruetrækkeren.

De synlige skruer spændes på A-motoren Bageste skruer spændes med lang skruetrækker på A-motoren

Trin 3-3 Tilslut A-motorens kabel

Arranger motorens kabel som vist på figuren nedenfor, monter den cylindriske ferritering og tilslut derefter kablet til stikket på MC-kortet.

A-motorens kabel arrangeret som vist med ferritering A-motorens kabel tilsluttes MC-kortets stik

Trin 4 - Fjern B-motoren

Demonteringen og monteringen af B-motoren er mere kompliceret end for A-motoren, og nogle ekstra dele skal fjernes, f.eks. spildslisken, AP-kortdækslet og det indre skjold.

Trin 4-1 Fjern spildslisken

Løsn de 2 skruer placeret på hver side af spildslisken. Fjern derefter spildslisken.

Skruer på spildsliskens sider løsnes Spildslisken fjernes fra printeren

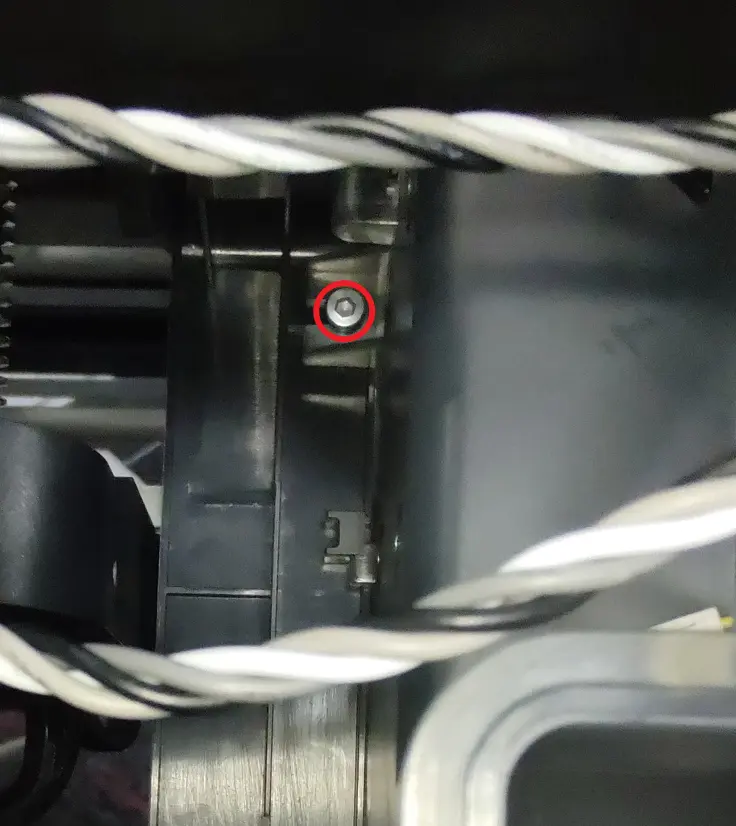

Bemærk: Der er senere tilføjet en skrue på venstre side, som kan løsnes med en H2.0 unbrakonøgle.

Ekstra skrue på venstre side af spildslisken der løsnes med H2.0

Trin 4-2 Fjern AP-kortdækslet

Fjern 1 skrue med en H1.5 unbrakonøgle, åbn AP-kortdækslet og fjern det.

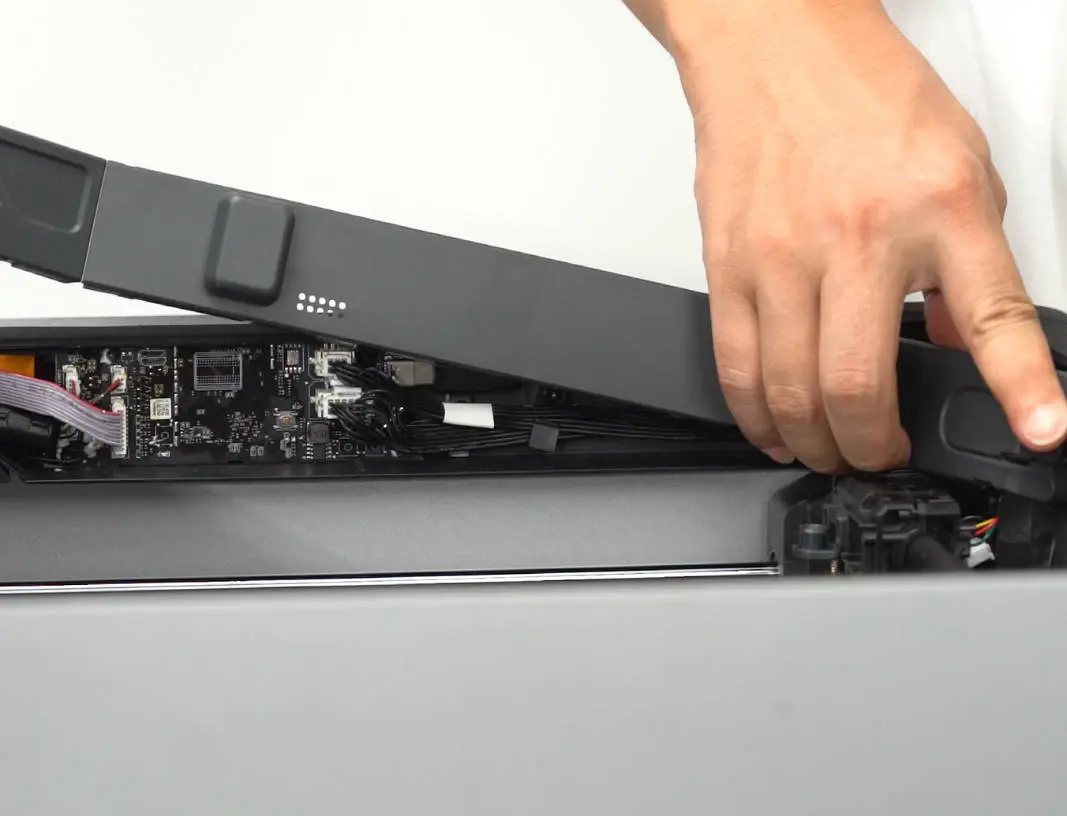

Skrue fjernes fra AP-kortdækslet med H1.5 unbrakonøgle AP-kortdækslet åbnes og fjernes

Trin 4-3 Fjern heatsink og frakobl kabler

  1. Fjern 2 skruer med en H1.5 unbrakonøgle for at fjerne heatsink'en.

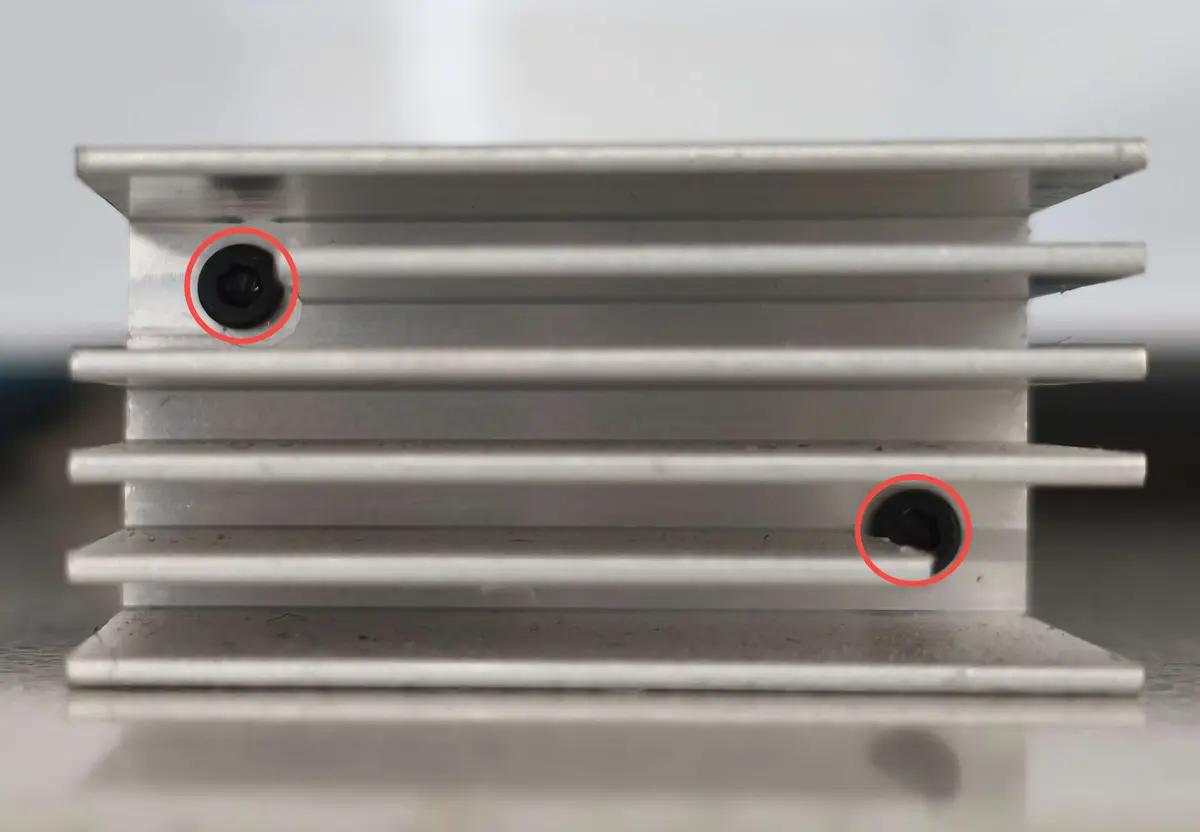

Heatsink fjernes ved at løsne 2 skruer med H1.5 unbrakonøgle

Et lag termisk pasta er påført bunden af heatsink'en, hvilket kan give let vedhæftning under fjernelsen. Anvend moderat kraft for at løsne heatsink'en.

  1. Frakobl B-motorens kabel og AMS-interfacekortets kabel.

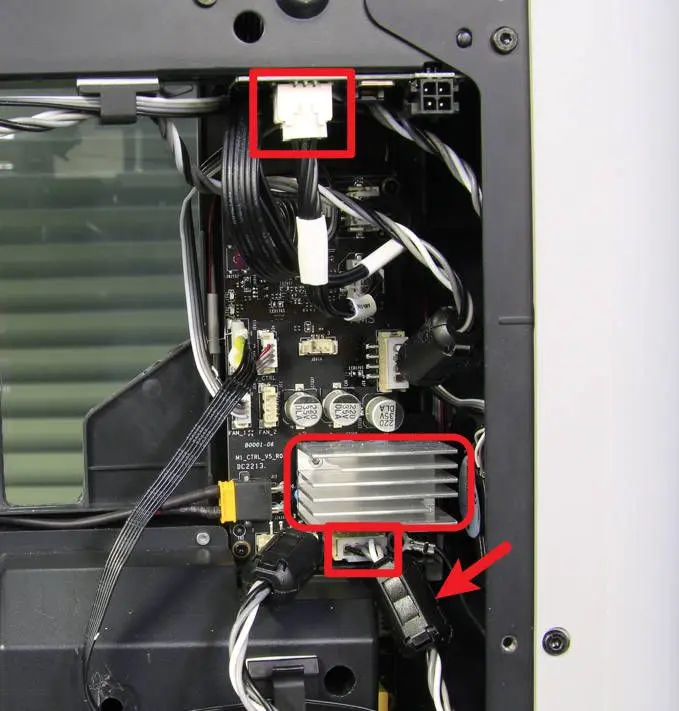

B-motorens kabel og AMS-interfacekortkabel frakobles
  1. Fjern den cylindriske ferritering på motorens kabel og frigør kablet fra kabelstropperne.

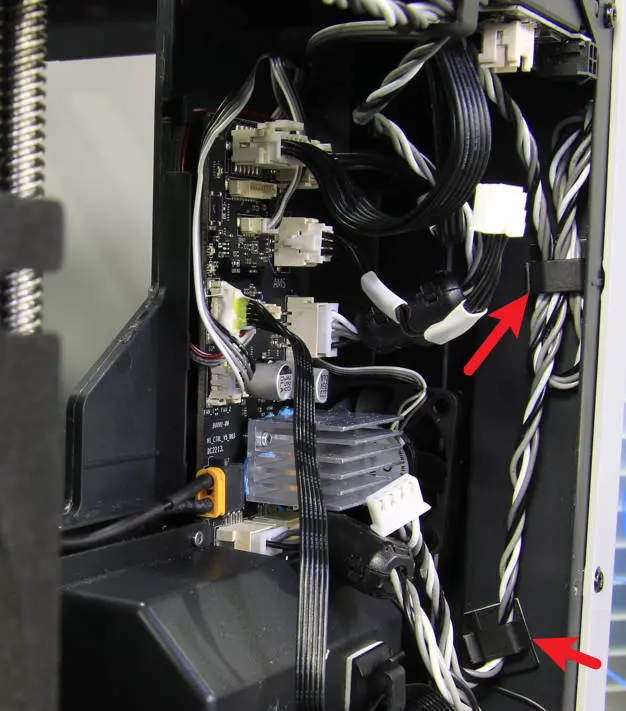

Ferritering fjernes og kabel frigøres fra kabelstropper

Trin 4-4 Sænk varmepladen

Vip printeren, sænk varmepladen ved at bevæge Z-akselbæltet, og sænk den så langt ned som muligt uden at påvirke fjernelse og montering af skruerne.

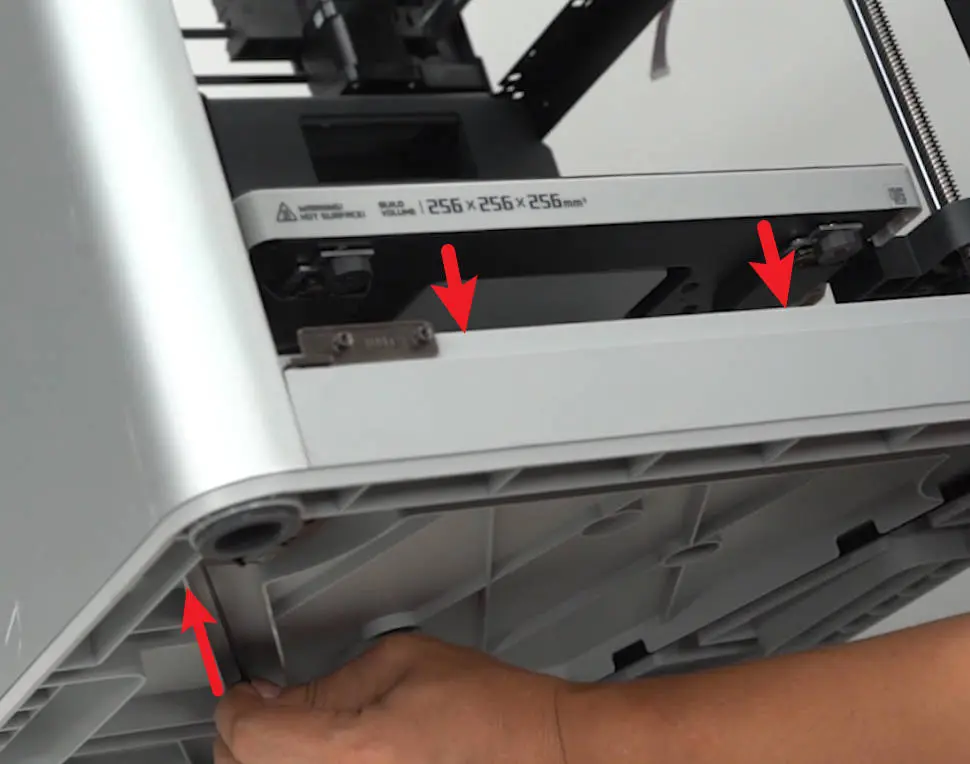

Varmepladen sænkes ved at bevæge Z-akselbæltet

Sænk varmepladen

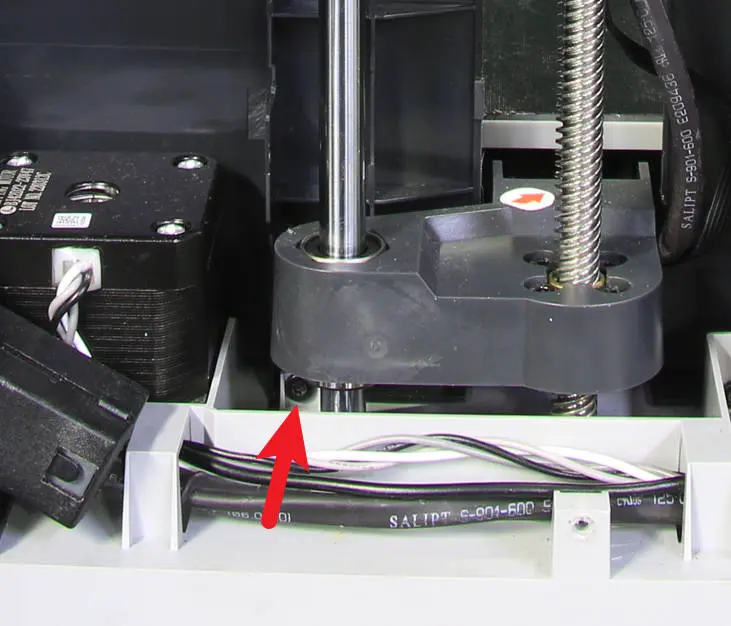

Skrue som ikke må tildækkes af varmepladen

Tildæk ikke denne skrue

Trin 4-5 Løsn strømstikket

Brug pincetten til at løsne strømstikket ud af dets position.

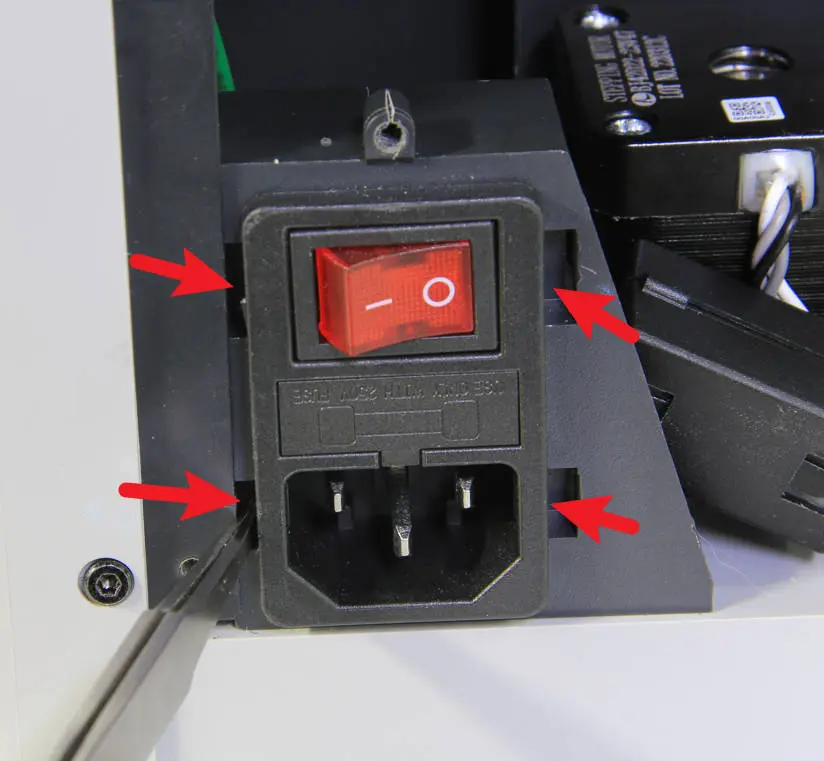

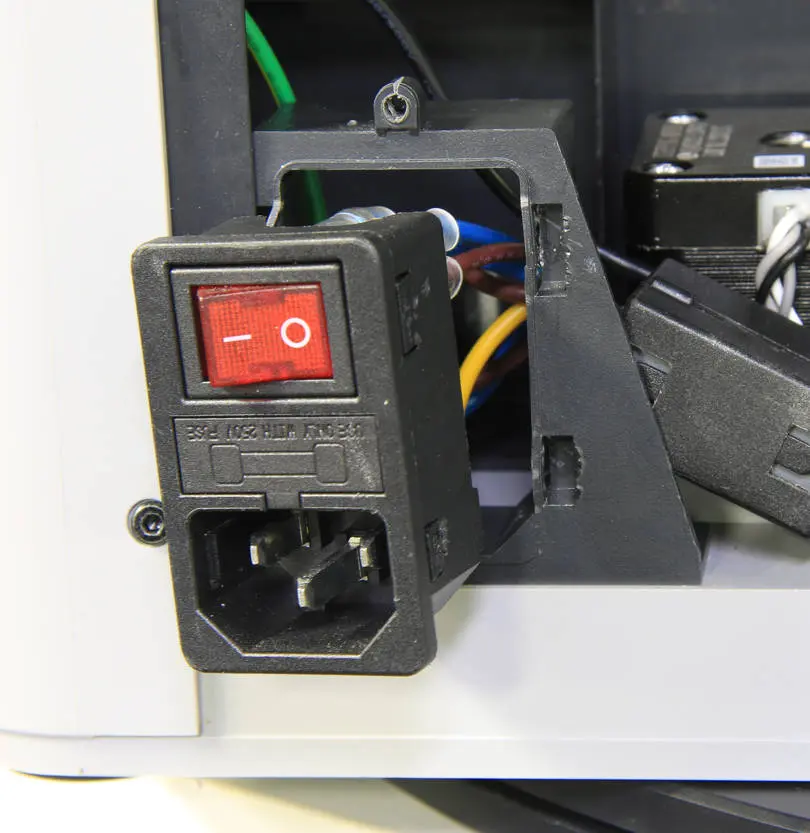

Pincet bruges til at løsne strømstikket Strømstikket er løsnet og taget ud

Trin 4-6 Løsn det indre skjold

Fjern de 9 skruer, der fastgør det indre skjold, med en H2.0 unbrakonøgleskruetrækker, træk B-motorens kabel ud af kabelhullet på det indre skjold, og adskil derefter det indre skjold fra den bageste bjælke for at frigøre plads til B-motoren.

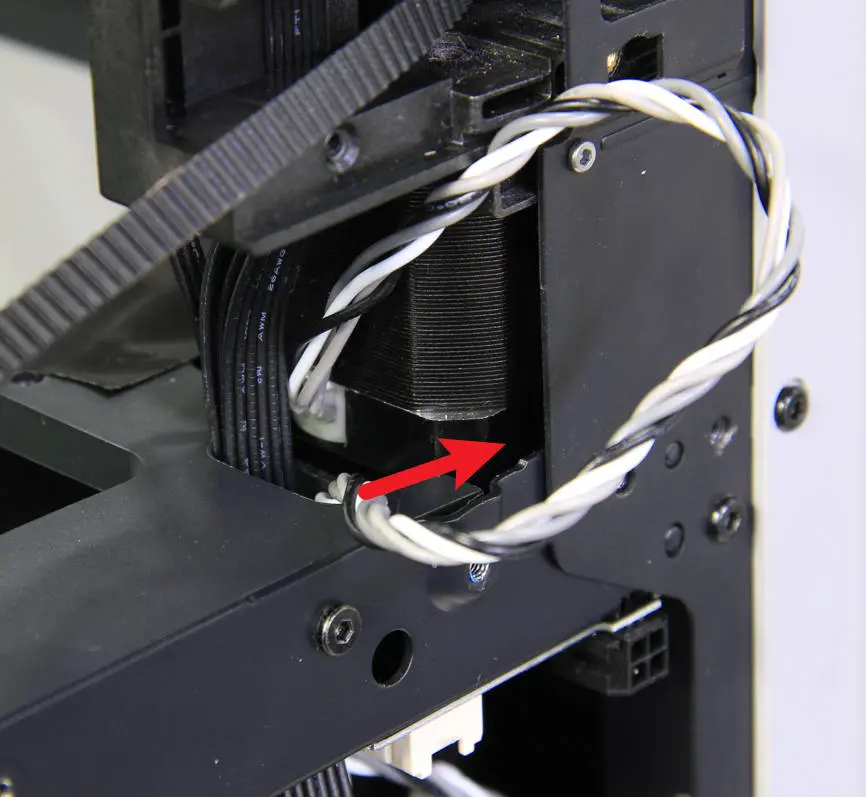

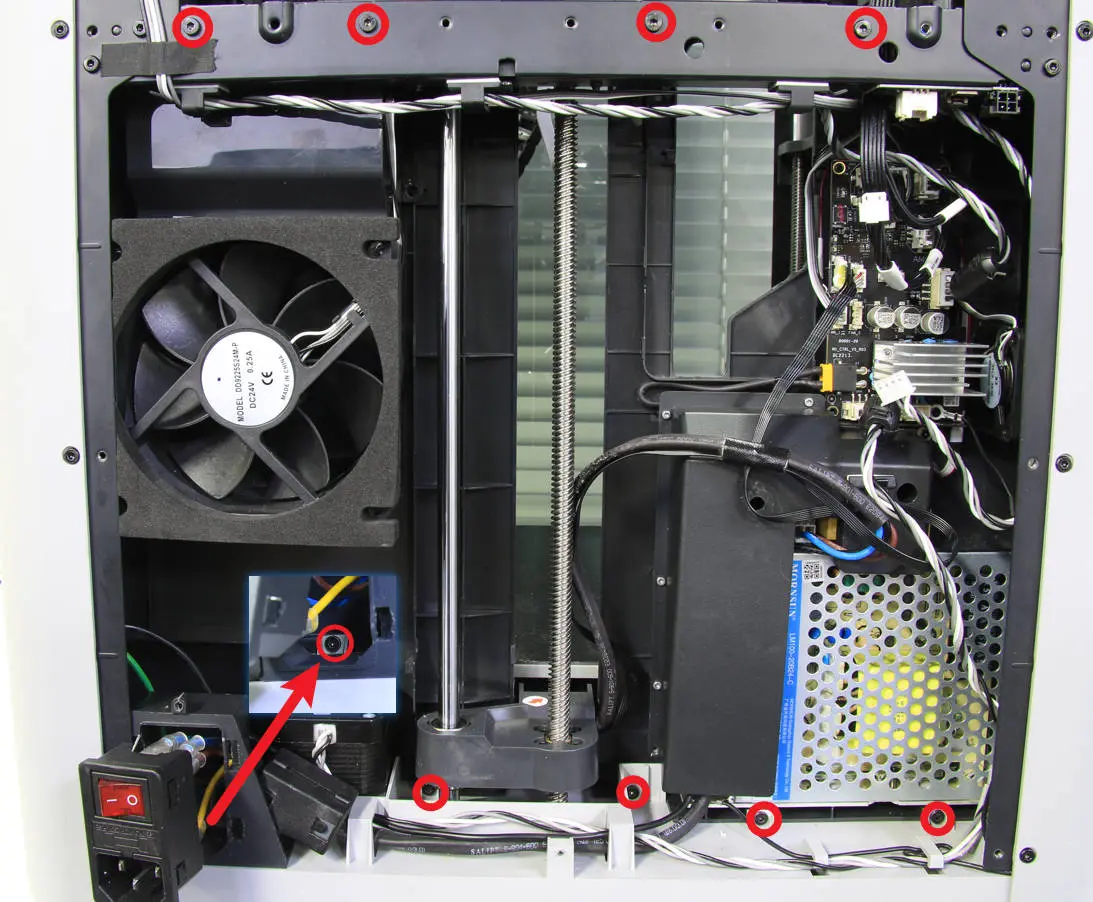

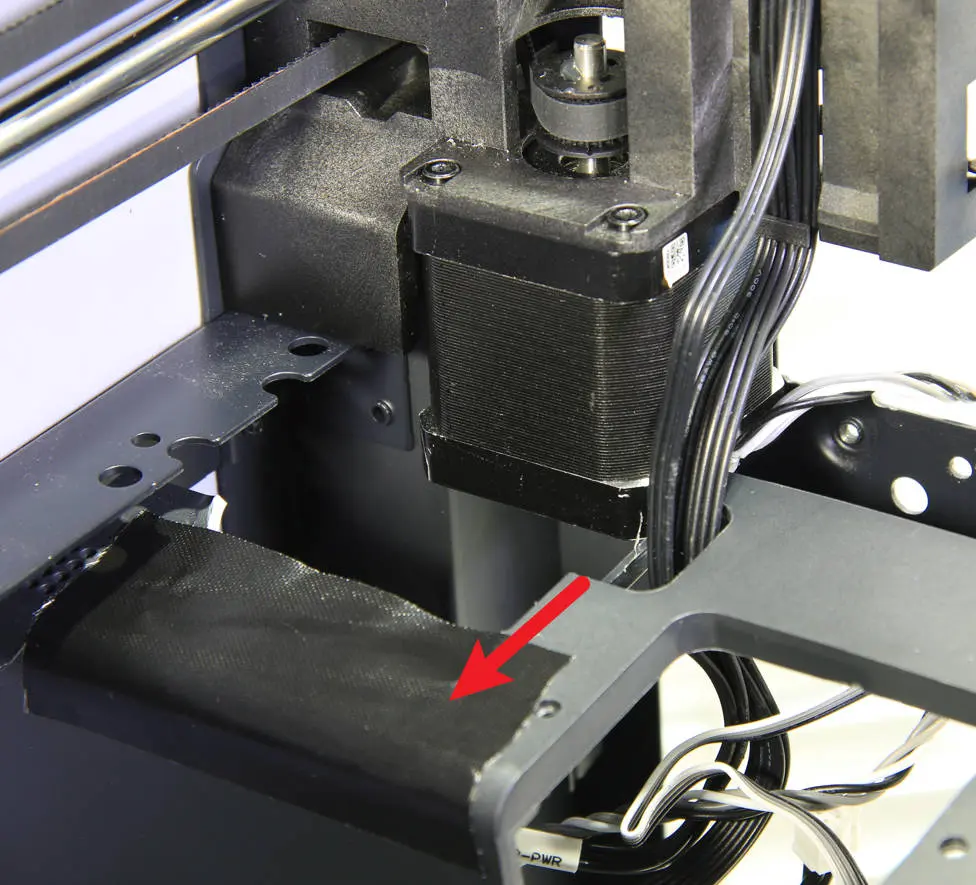

9 skruer der fastgør det indre skjold fjernes B-motorens kabel trækkes ud af kabelhullet i det indre skjold Det indre skjold adskilles fra den bageste bjælke

Trin 4-7 Fjern B-motorens skruer

B-motoren er også fastgjort med 4 skruer. To af skruerne er tydeligt synlige, men de to andre skal monteres ved at føre en lang unbrakonøgle gennem skruepositionerne oppefra.

Bemærk: Skruerne, der fastgør motoren, er forholdsvis stramme og skal håndteres forsigtigt for at undgå beskadigelse af skruehollederne.

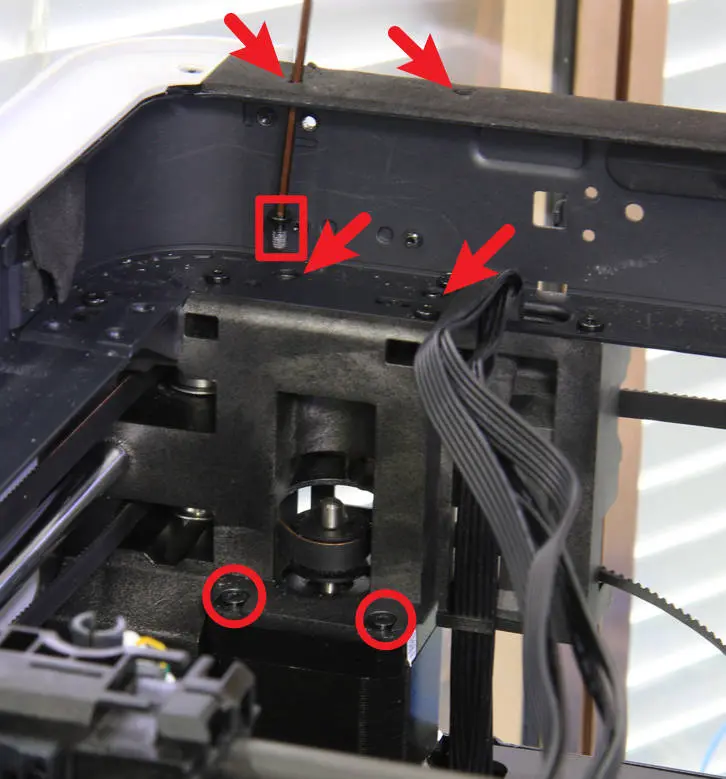

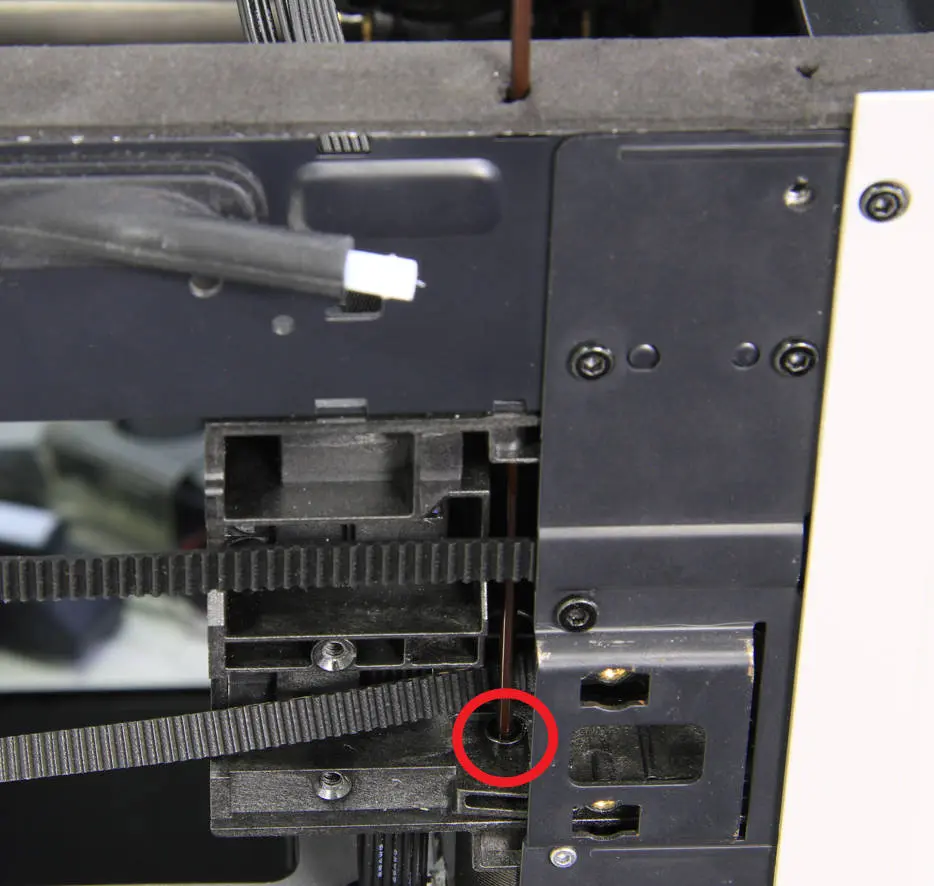

De synlige skruer på B-motoren fjernes Bageste skruer på B-motoren fjernes med lang skruetrækker

Trin 4-8 Fjern B-motoren

Fjern timingbeltet fra motorens drivpulley og tag B-motoren ud.

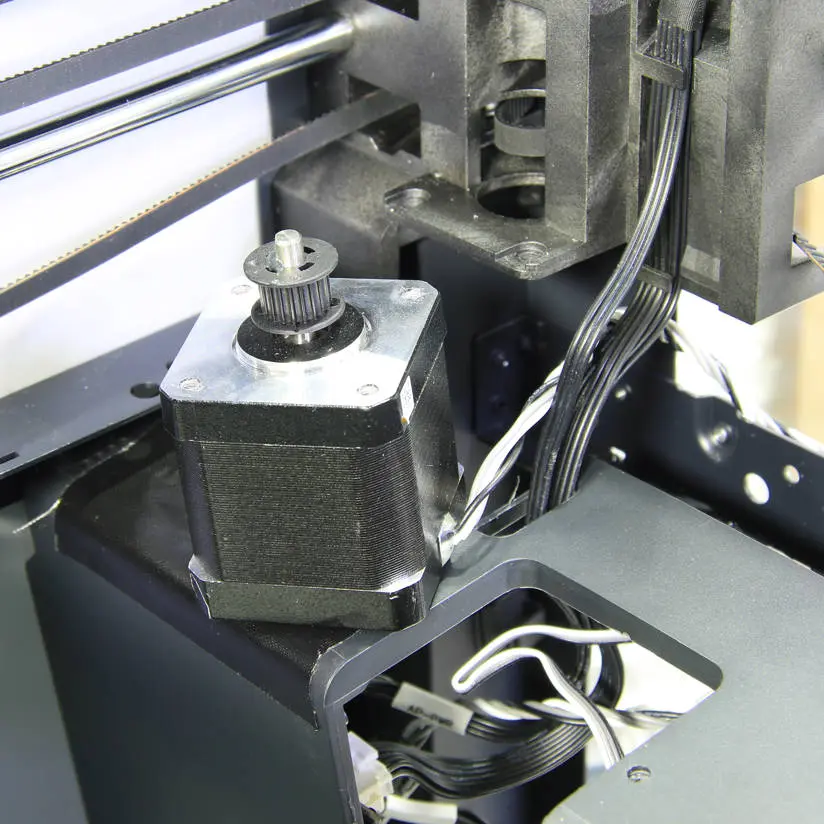

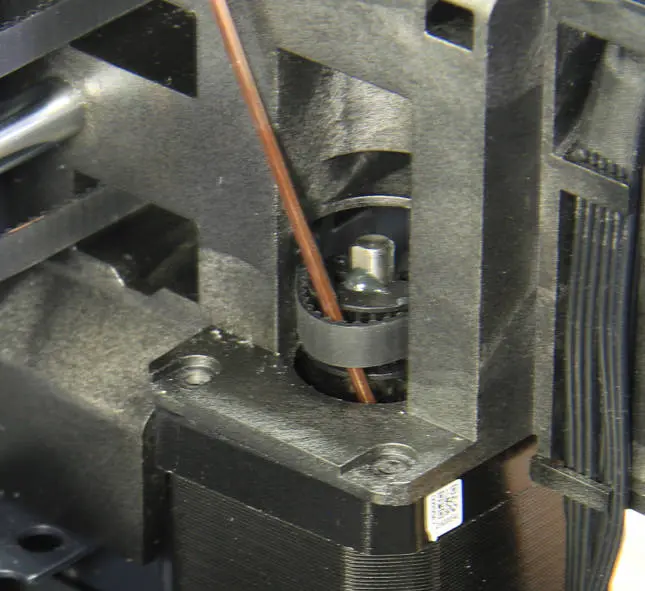

Timingbelt fjernes fra B-motorens drivpulley B-motor tages ud af sin position

Trin 5 - Monter B-motoren

Trin 5-1 Monter B-motor

Monter B-motoren på plads og sæt timingbeltet på motorens drivpulley.

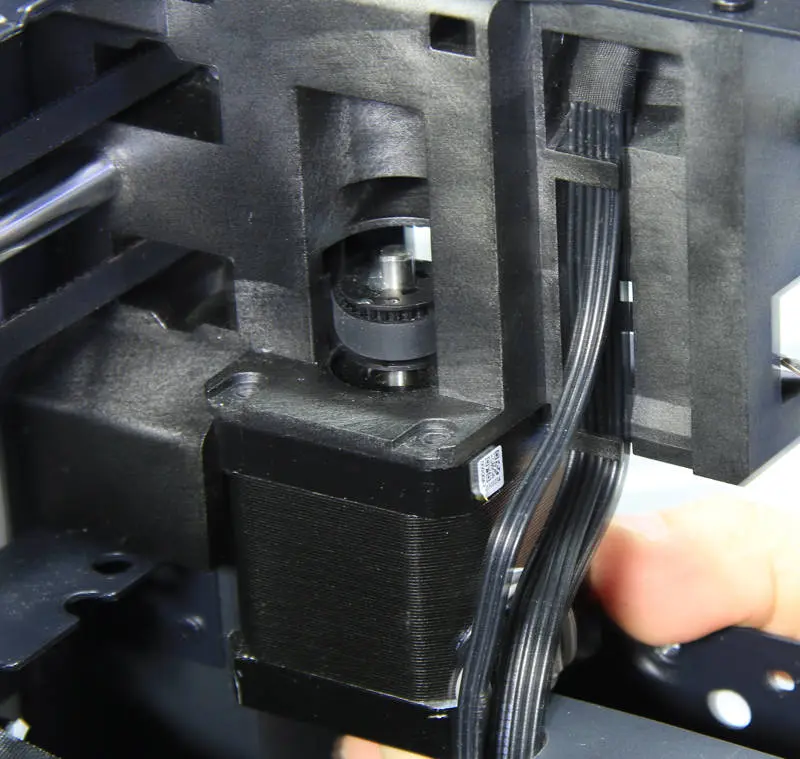

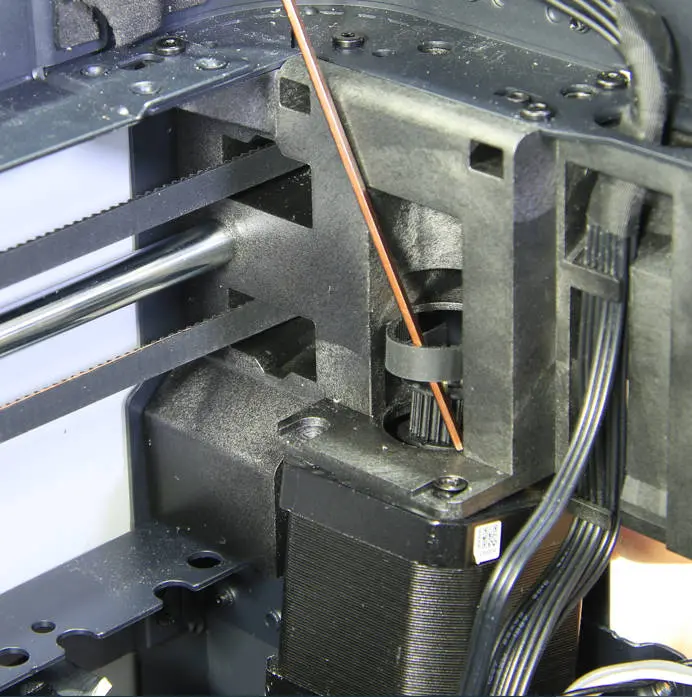

B-motor placeres og timingbelt monteres på drivpulley B-motor sidder korrekt på plads med timingbelt

Trin 5-2 Spænd B-motorens skruer

Spænd de 4 skruer, der fastgør motoren. Den ene bageste skrue skal placeres på unbrakonøglen ved den øverste bjælkes position og derefter sendes på plads med skruetrækkeren. Den anden bageste skrue skal placeres direkte i skruehullet og derefter spændes med en skruetrækker.

Synlige skruer spændes på B-motoren Bageste skruer spændes med lang skruetrækker på B-motoren

Trin 5-3 Genmontér heatsink'en

Påfør en passende mængde termisk pasta på bunden af heatsink'en, og genmontér den derefter i dens oprindelige position ved at spænde de to fastgøringsskruer.

Her er anbefalede muligheder for termisk pasta:
Anbefalede produkter til termisk pasta til heatsink

Trin 5-4 Tilslut kablerne

Før motorens kabel igennem, monter den cylindriske ferritering, tilslut motorens kabel til tilslutningsporten for B-motor på MC-kortet, tilslut AMS-interfacekortkablet og arranger kablerne som vist på billedet nedenfor.

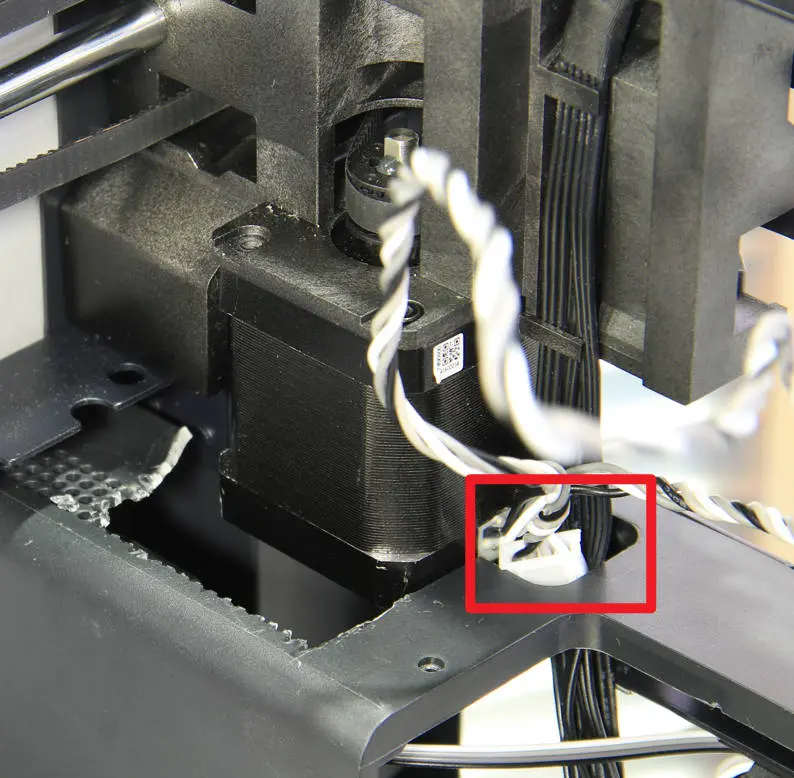

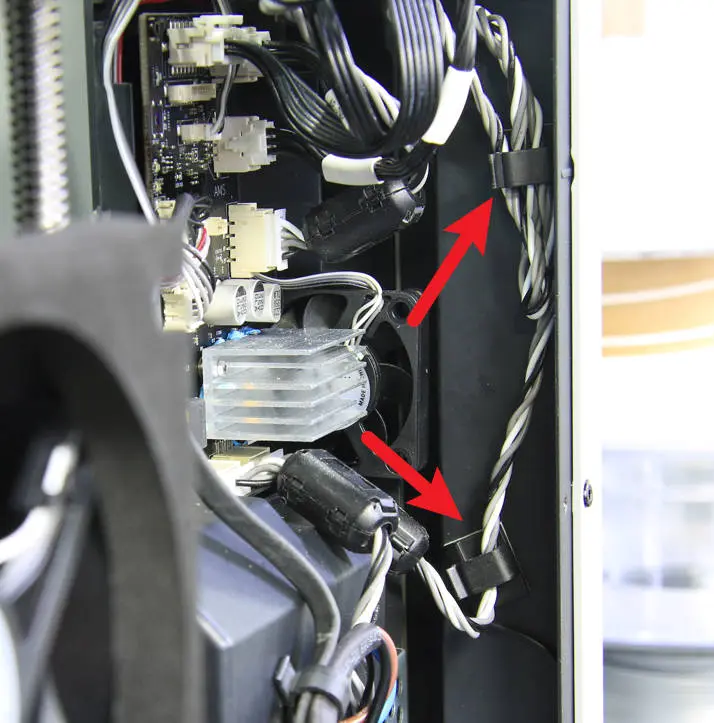

B-motorens kabel arrangeres og ferritering monteres B-motorens kabel tilsluttes MC-kortets B-motor-port AMS-interfacekortkablet tilsluttes og kabler arrangeres som vist

Trin 5-5 Monter det indre skjold

Placer det indre skjold tilbage og fastgør det til den bageste bjælke - spænd derefter de 9 skruer.

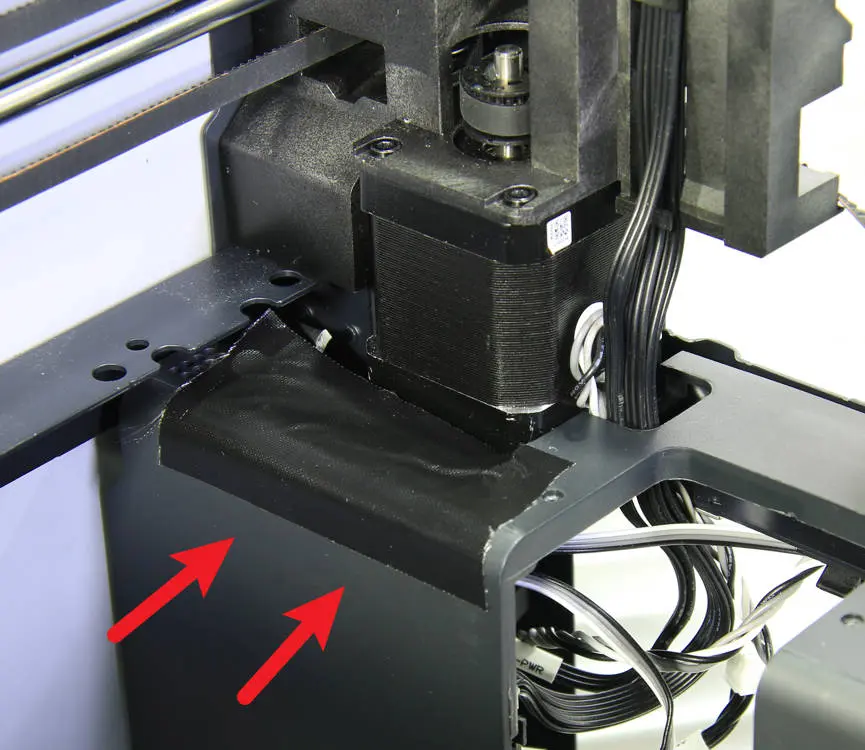

Det indre skjold monteres tilbage på den bageste bjælke 9 skruer spændes for at fastgøre det indre skjold

Trin 5-6 Monter strømstikket

Monter strømstikket tilbage på plads.

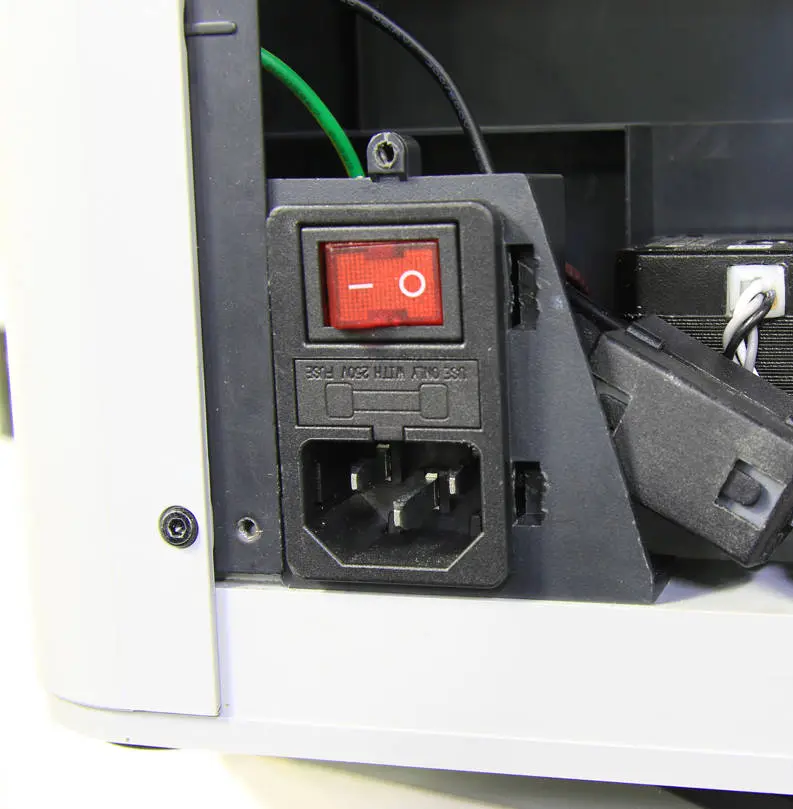

Strømstikket monteres tilbage i sin position

Trin 5-7 Monter AP-kortdækslet

Juster positionerne som angivet med pilene på figuren nedenfor, og monter derefter AP-kortdækslet. Spænd 1 skrue på bagsiden af printeren for at fastgøre AP-kortdækslet.

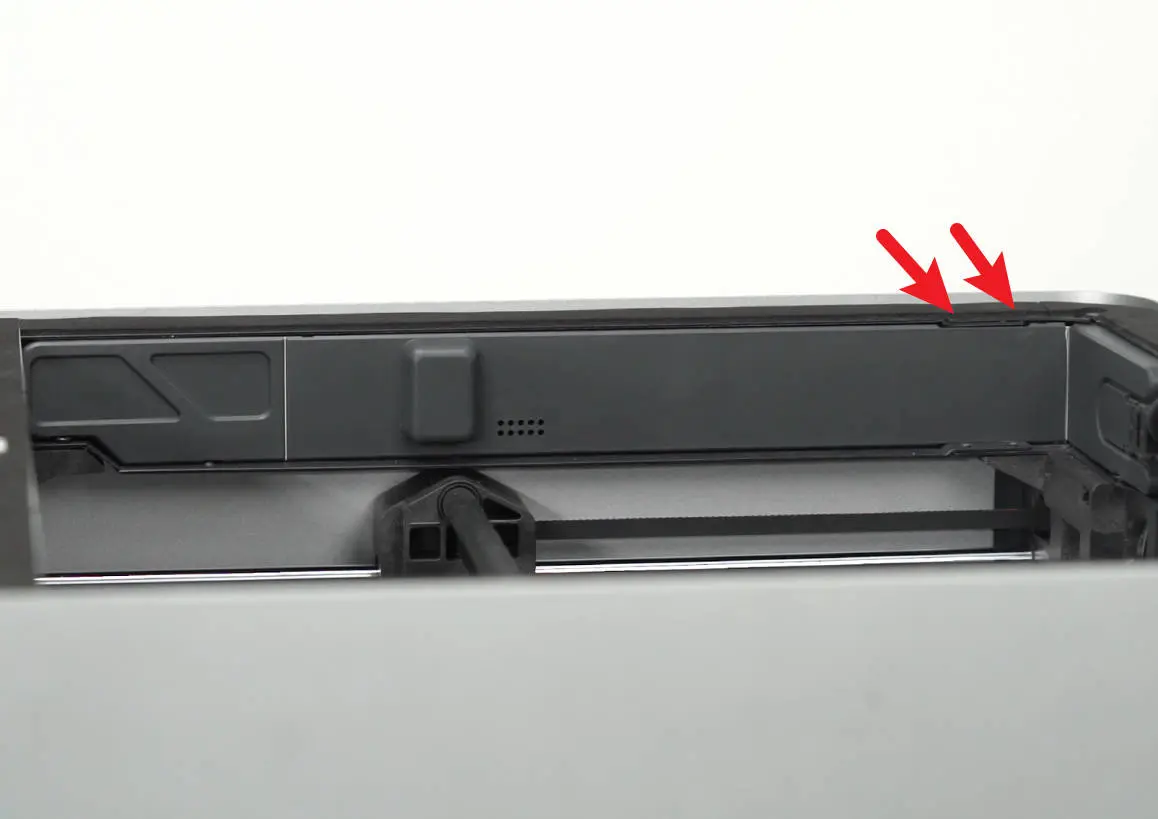

AP-kortdæksel justeres med pile-markeringer inden montering AP-kortdæksel fastgøres med 1 skrue på bagsiden

Trin 5-8 Monter spildslisken

Monter spildslisken ved at skubbe den tilbage i dens position - vær opmærksom på de fremstående tapper på begge sider af slisken. Fastgør den til sidst med 2 skruer på hver side af sliskens top.

Spildslisken skubbes ind med tapper justeret korrekt Spildslisken fastgøres med 2 skruer på hver side

Trin 6 - Monter XY-spænderne og saml printeren

Følg trin 9-13 i Udskift XY-spændingsrullen for at montere spænderne, samle printeren og fuldføre XY-timingbeltets spænding.

Verificer korrekt udførelse

  • Tænd printeren
  • Kør en selvtest som vist nedenfor - hvis der ikke opstår fejl, var udskiftningen vellykket.

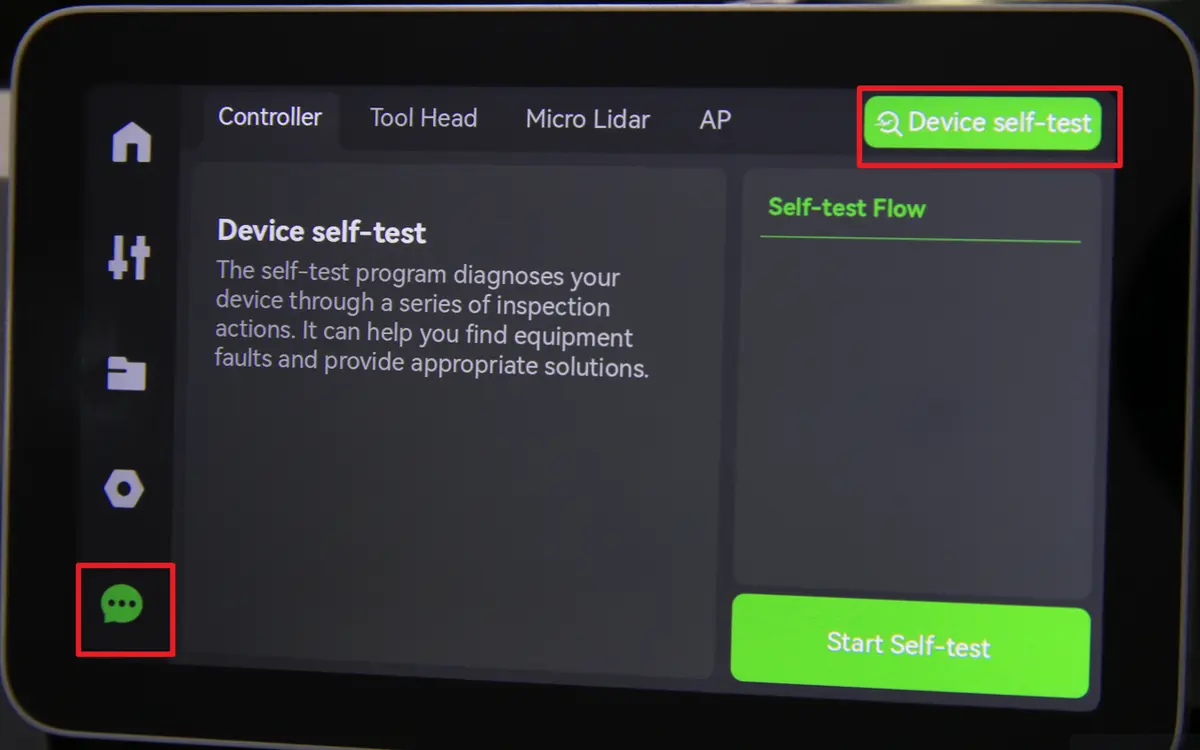

Printerens selvtest-menu på skærmen til verificering efter motorudskiftning

Hvis du støder på problemer, skal du gennemgå dine trin og justere beltets spænding. Kontakt supportteamet, hvis problemerne fortsætter.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
