A1 X-akse: montering og adskillelse trin for trin

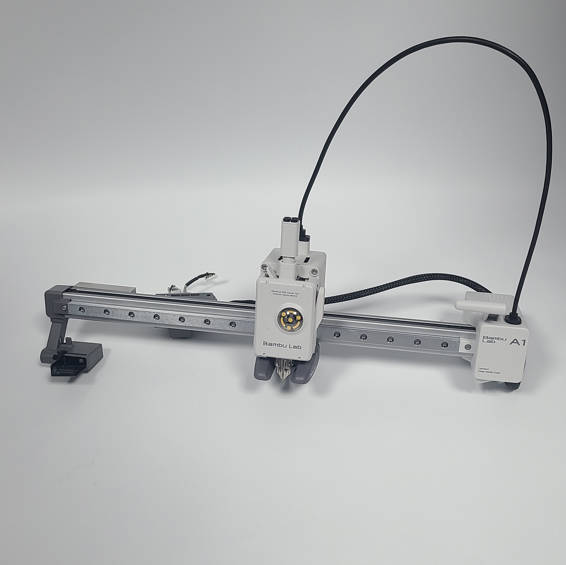

A1 X-akse monteringsvejledning （uden værktøjshoved）

Denne artikel giver retningslinjer og bemærkninger til adskillelse og montering af A1 X-aksen, men værktøjshovedet er ikke inkluderet.

Bemærk: For handlinger relateret til værktøjshovedet henvises til Udskift værktøjshovedet-A1-serien.

Reservedelsliste

Følgende er de reservedele, der indgår i denne guide.

Nr.	Beskrivelse	Billeder	Nr.	Beskrivelse	Billeder

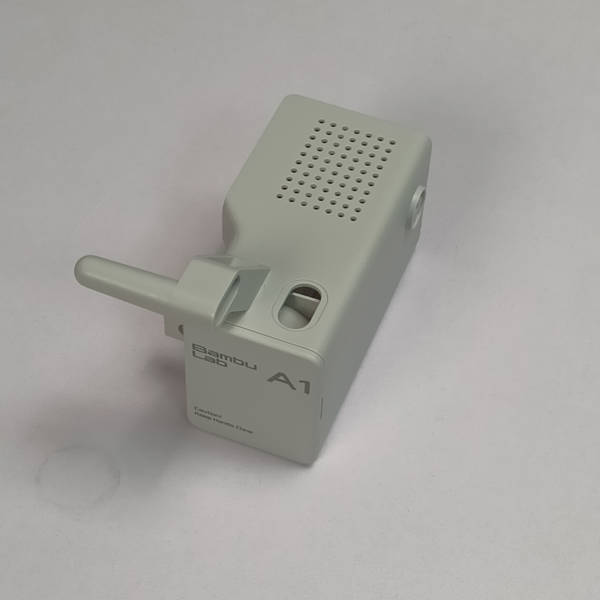

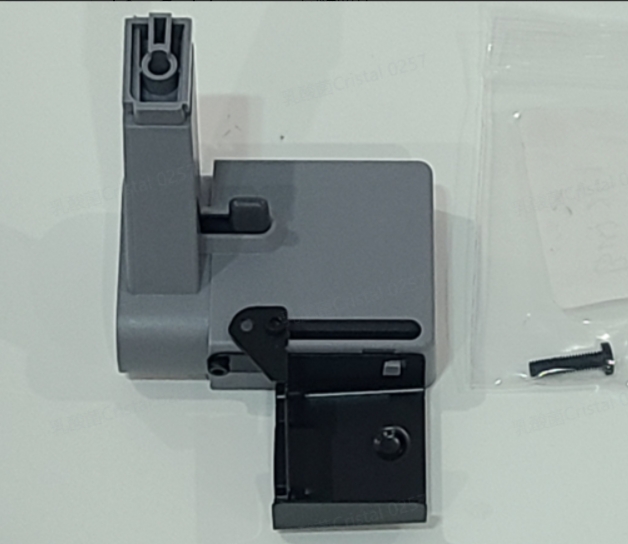

1	Rensevisker		2	X-akse motorcover

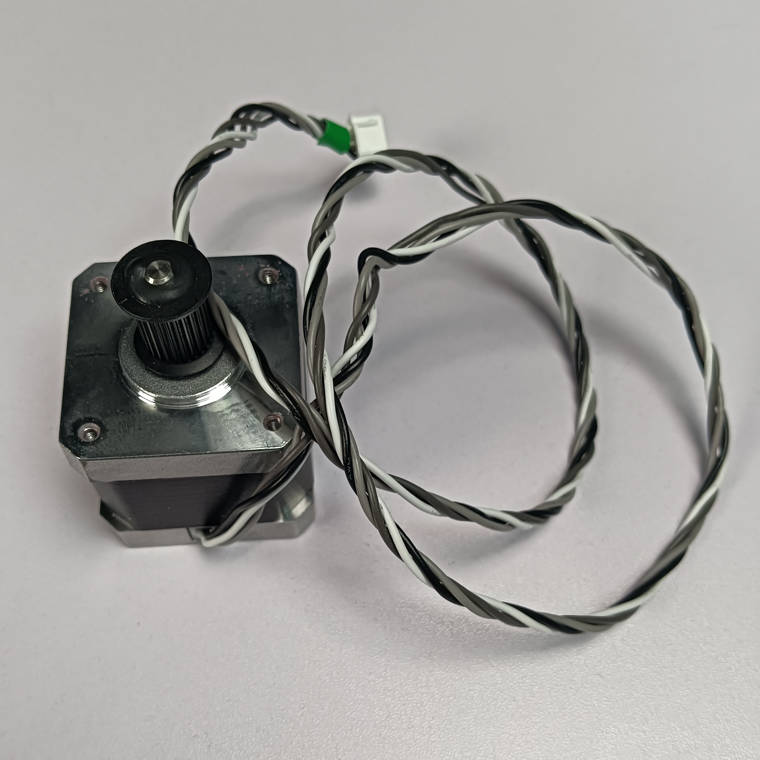

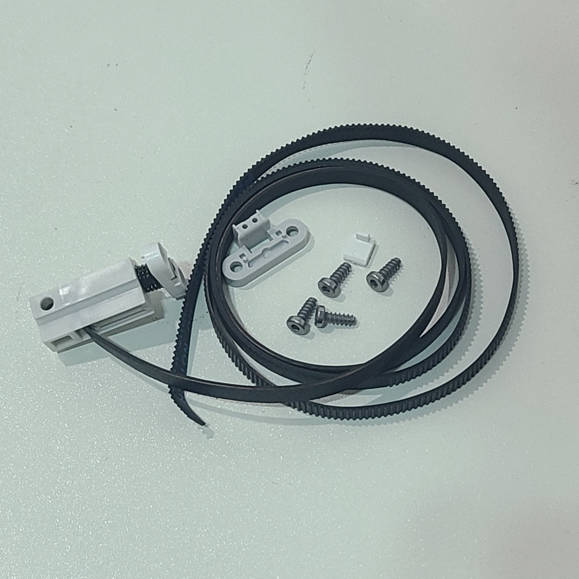

3	X-rem		4	X-motor

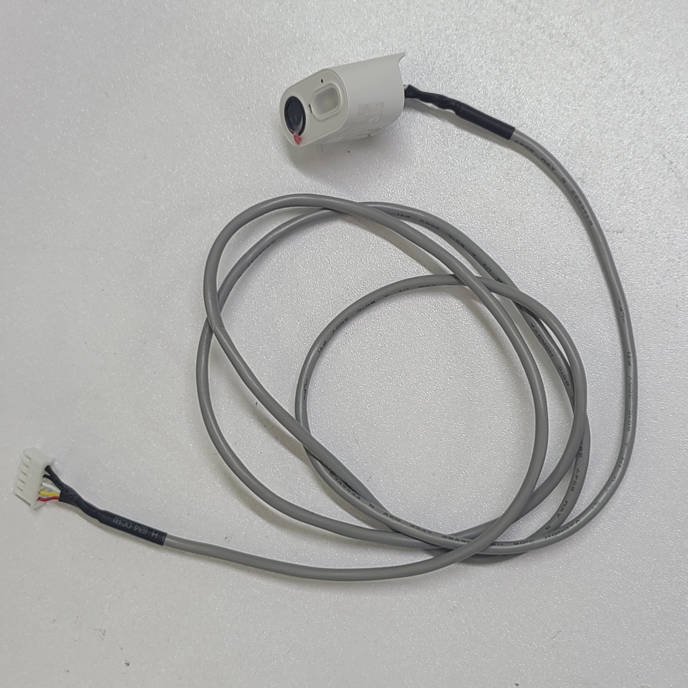

5	X-remskive		6	Live View-kamera

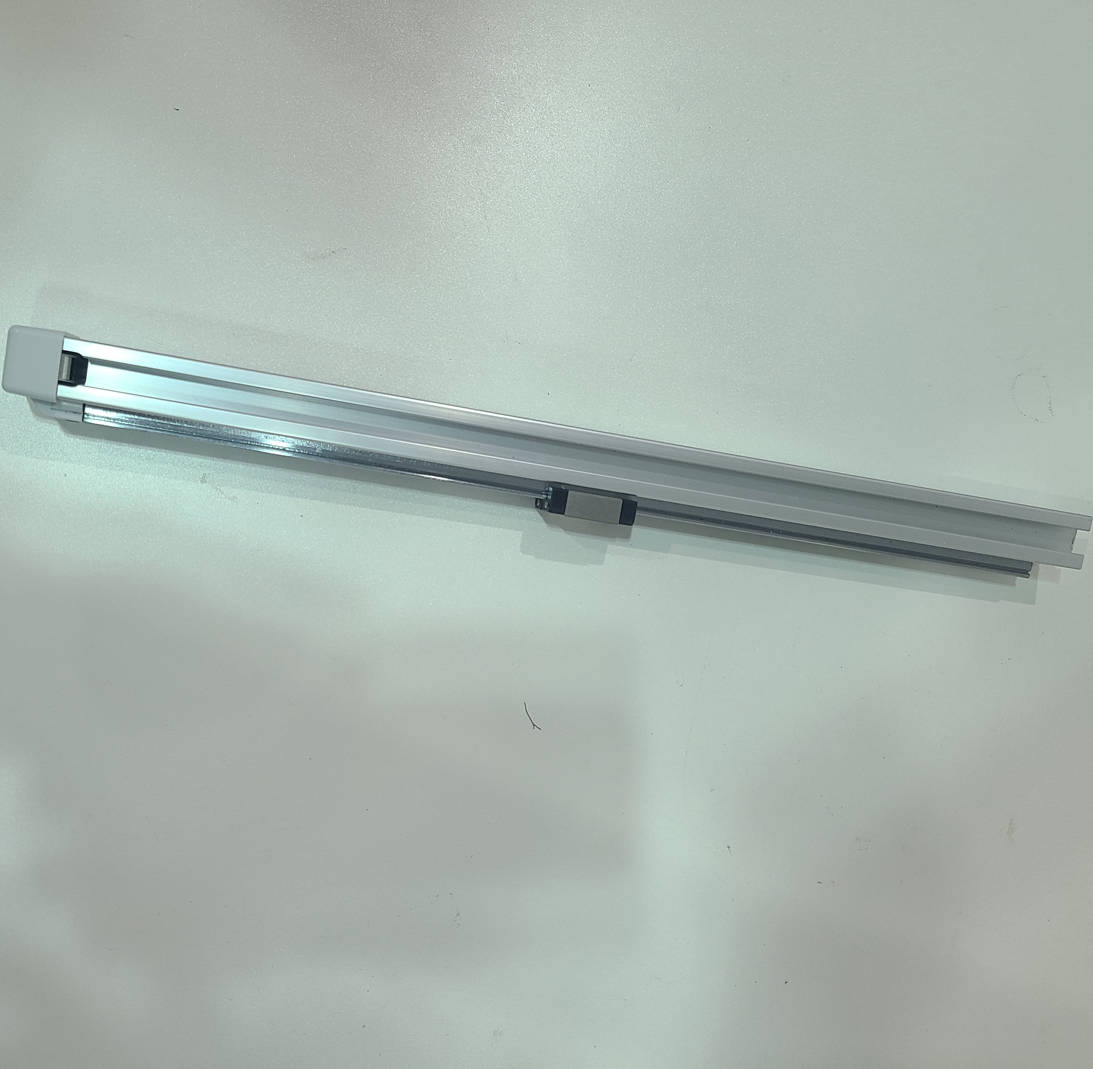

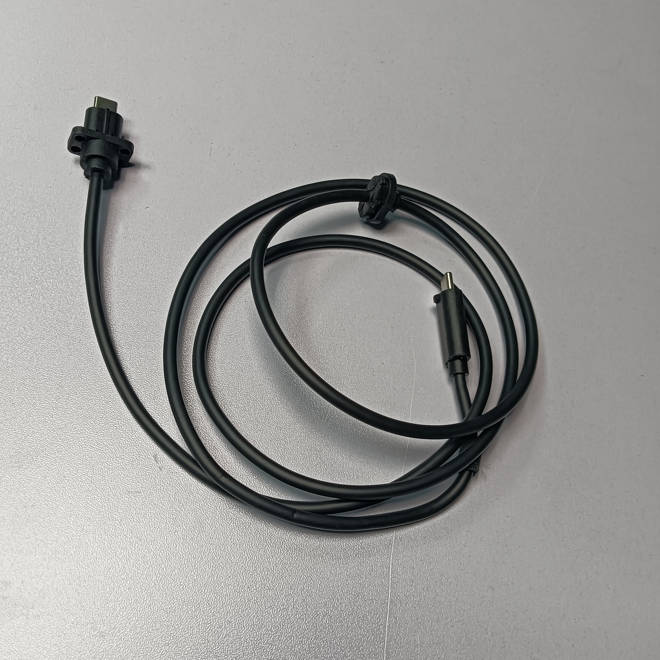

7	Bambu USB-C-kabel		8	X-akse lineær skinne

Værktøjsliste

• H1.5/2.0 unbrakonøgle
• Flad pincet

Forberedende handling

Hvis det er nødvendigt, se A1 monteringsvejledning for instruktioner i, hvordan du afmonterer X-aksen.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder ledninger til værktøjshovedet, fordi en tændt printer under sådanne opgaver kan forårsage kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonter X-akse-enheden

Trin 1: Afbryd kablerne

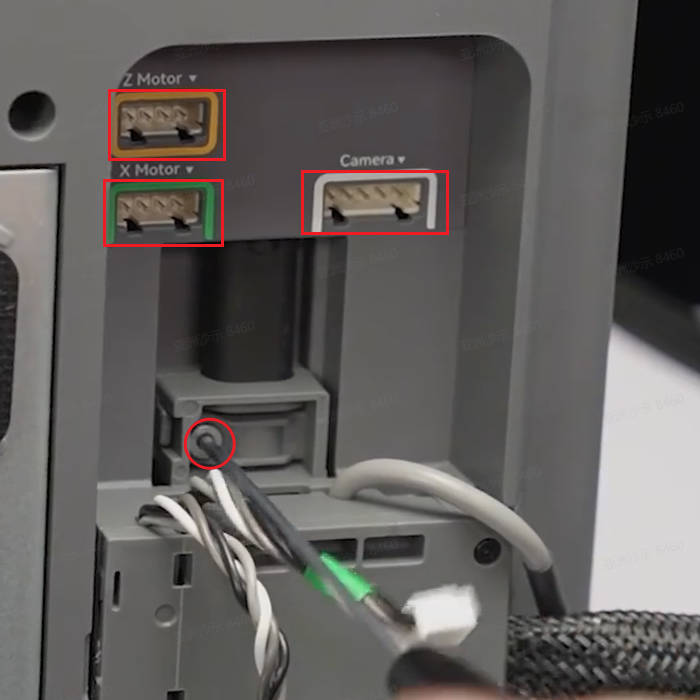

Læg printeren ned på venstre side for at blotlægge kabelboksen i bunden, og afbryd kamerakablet, X-motorkablet og Z-motorkablet i rækkefølge.

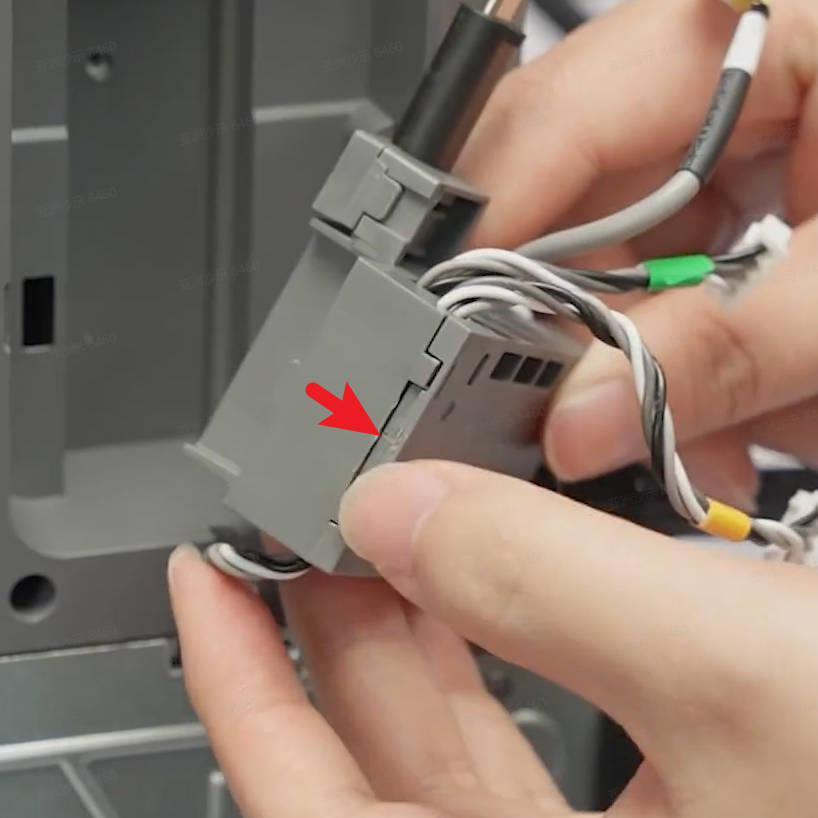

Løsn en sølvfarvet skrue og skub kabelboksen for at afbryde USB-kablet, åbn derefter Z-motorens kabelcover og fjern Z-motorkablet fra boksen.

Trin 2: Afmonter X-akse-enheden

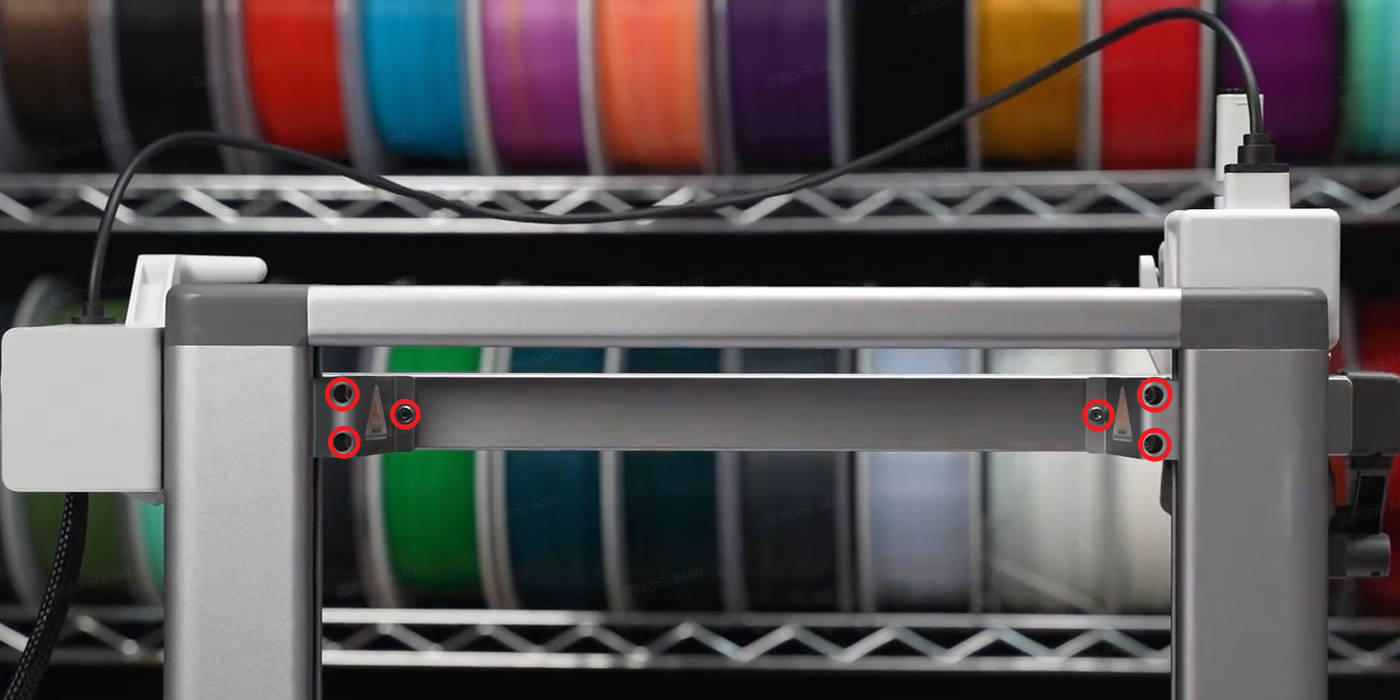

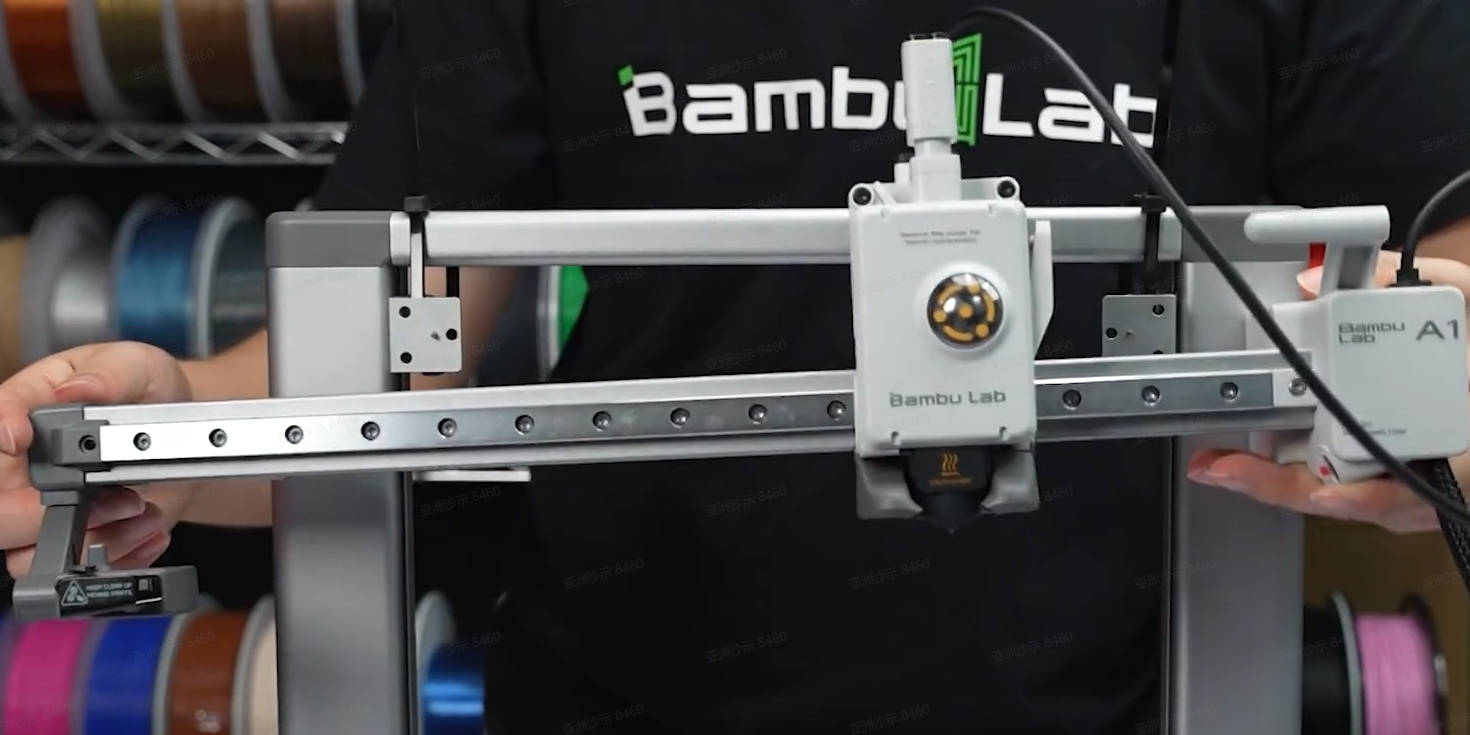

Fjern de 6 skruer på bagsiden af X-aksen, og tag X-akse-enheden af printerrammen.

Adskil X-akse-enheden

Trin 1: Fjern renseviskeren

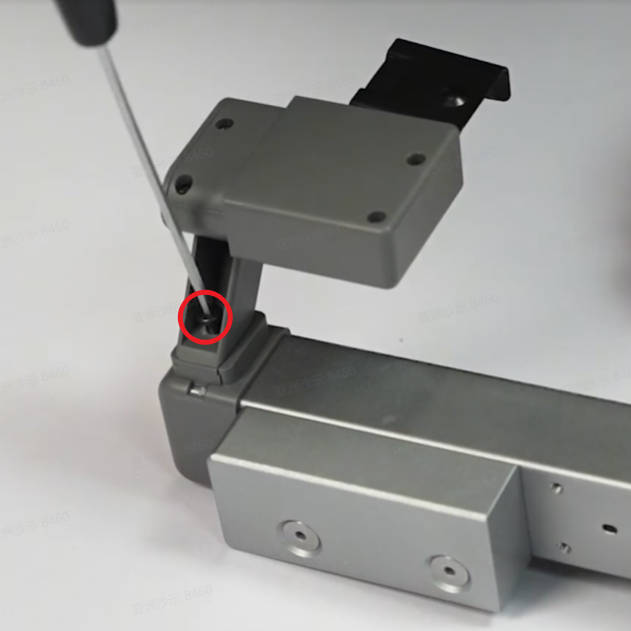

Fjern 1 skrue med en H2.0 unbrakonøgle, og skub renseviskeren ud.

Trin 2: Fjern X-remmen

Fastgør X-aksens slæde med tape, så slæden ikke falder af;

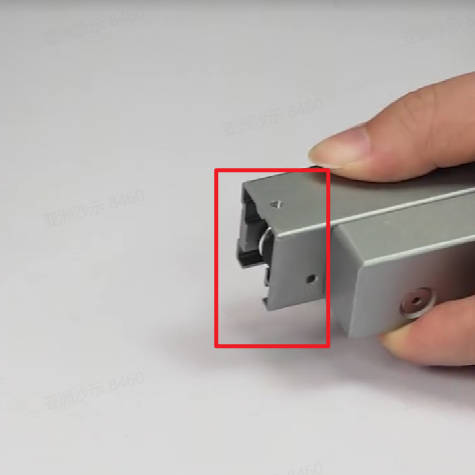

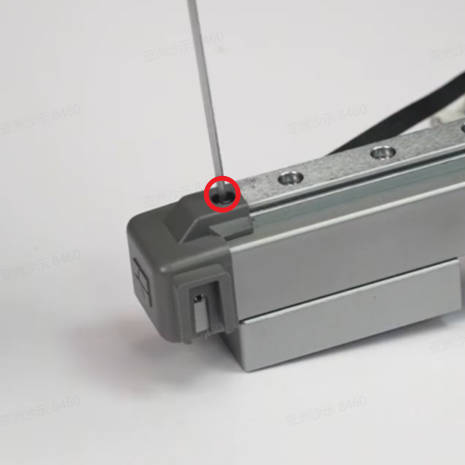

Fjern 1 skrue med en H2.0 unbrakonøgle, og fjern derefter X-aksens cover; Bemærk: Coverskruen er kortere end skruen til renseviskeren. Skeln mellem de to skruer for at undgå fejl ved den efterfølgende montering.

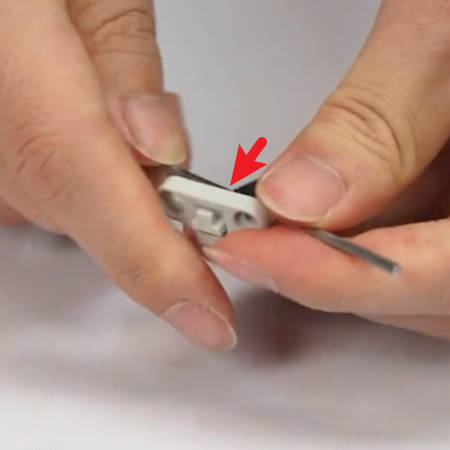

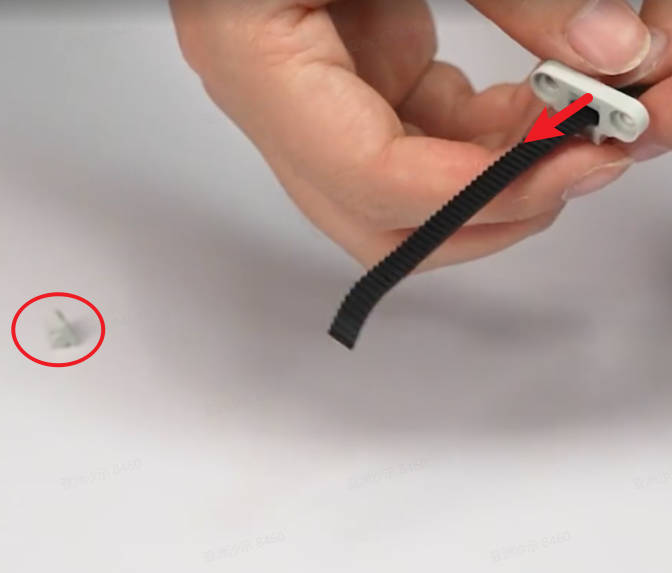

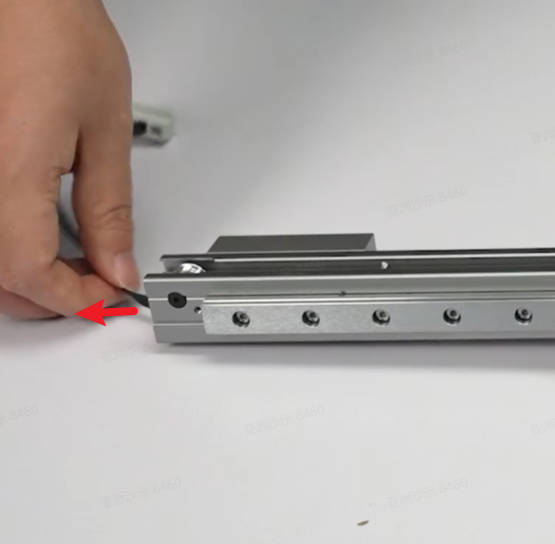

Fjern presblokken på højre side af X-remmen, hold spændeblokken, og træk X-remmen ud fra venstre side;

Trin 3: Fjern X-aksens remskive og vægtblok

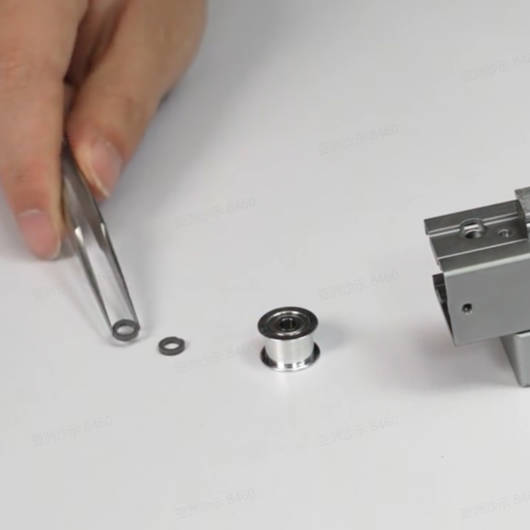

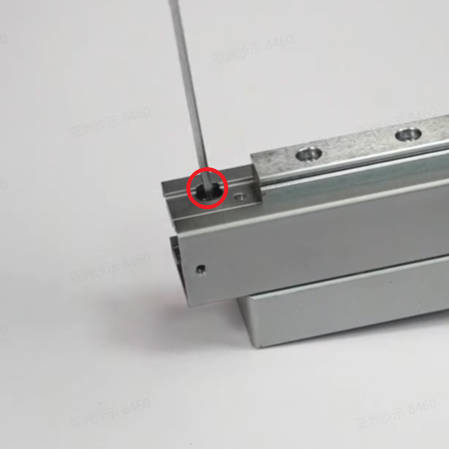

Fjern tomgangsakslen med en H2.0 unbrakonøgle, tag X-aksens remskive ud sammen med de 2 spændeskiver.

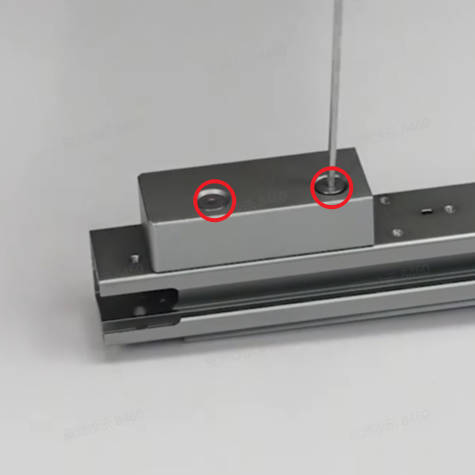

Fjern 2 skruer og vægtblokken.

Trin 4: Fjern kabelboksen

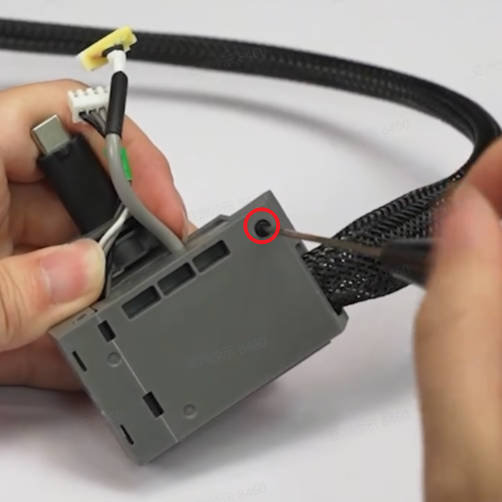

Fjern 1 sølvfarvet skrue med en H2.0 unbrakonøgle og 1 sort skrue med en H1.5 unbrakonøgle;

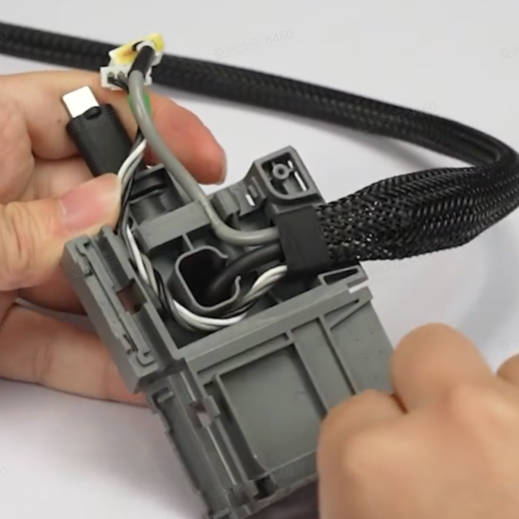

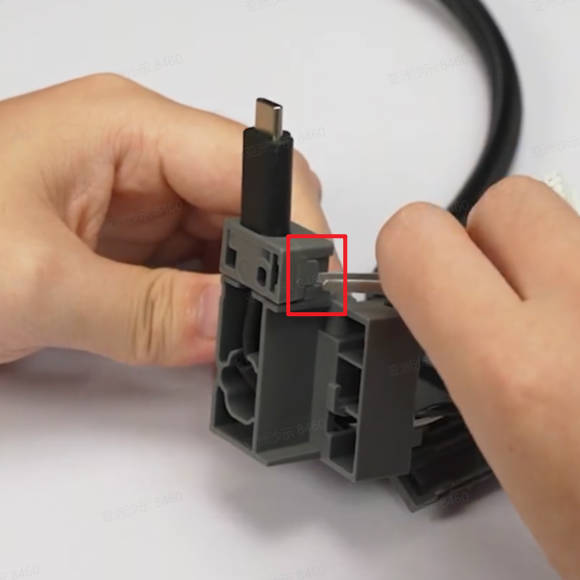

Åbn dækslerne og fjern alle kabler fra kabelboksen.

Trin 5: Fjern Live View-kameraet

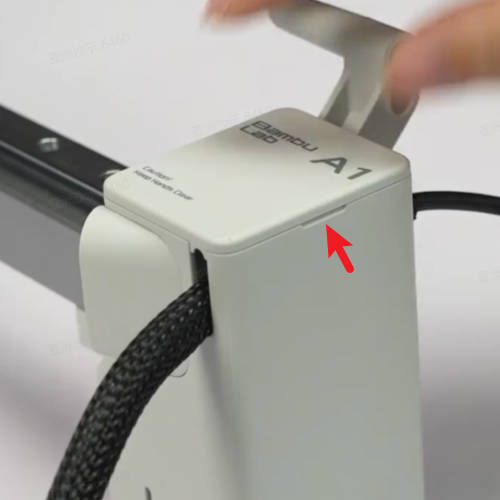

Fjern frontdækslet på X-motorcoveret;

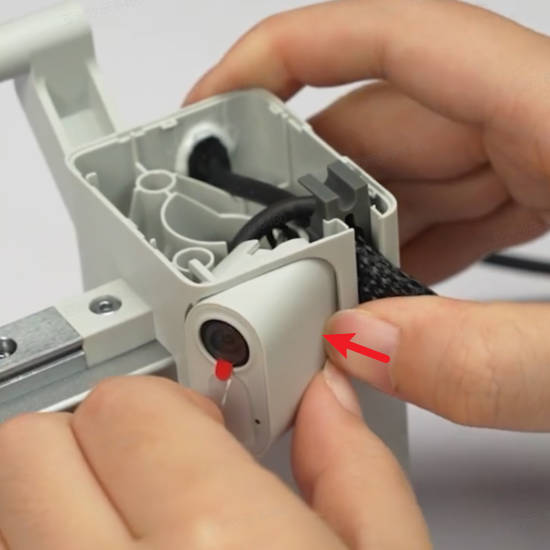

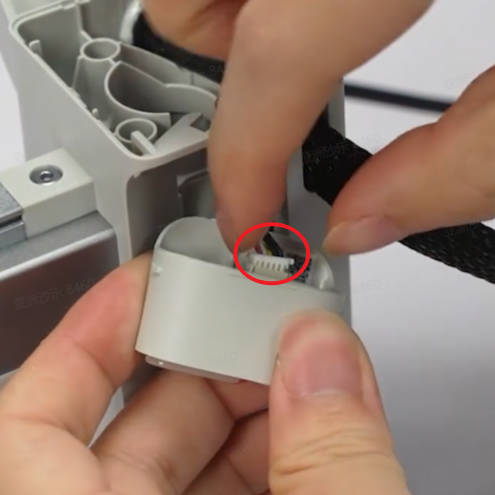

Lås Live View-kameraet op, afbryd kamerakablet, og fjern Live View-kameraet;

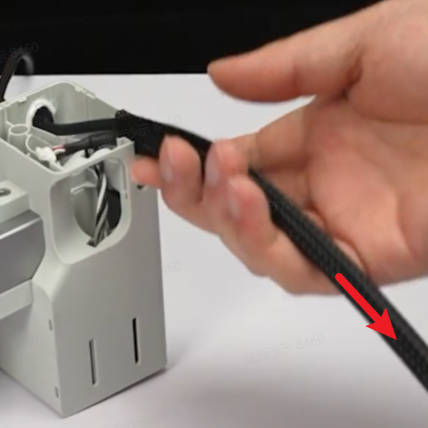

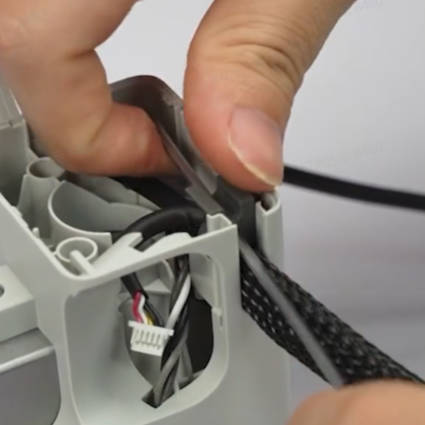

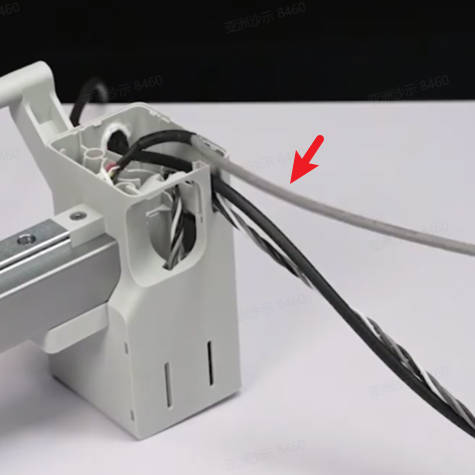

Brug en unbrakonøgle til at vippe kabelklipsen ud, og fjern nylon-fletslangen og kamerakablet.

Trin 6: Fjern X-aksens lineære skinne

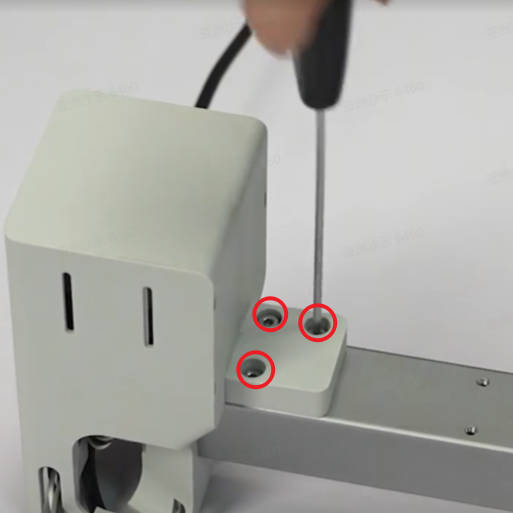

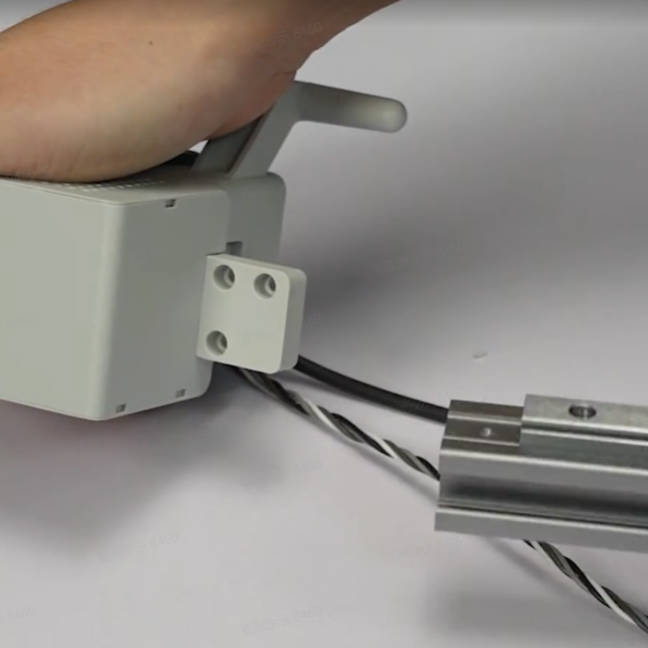

Fjern 1 skrue på forsiden af samlingen og 3 skruer på bagsiden for at adskille X-aksens lineære skinne fra X-aksens motorcover.

Trin 7: Fjern Bambu USB-C-kablet

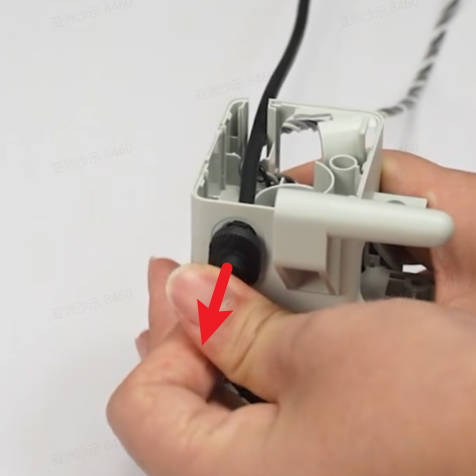

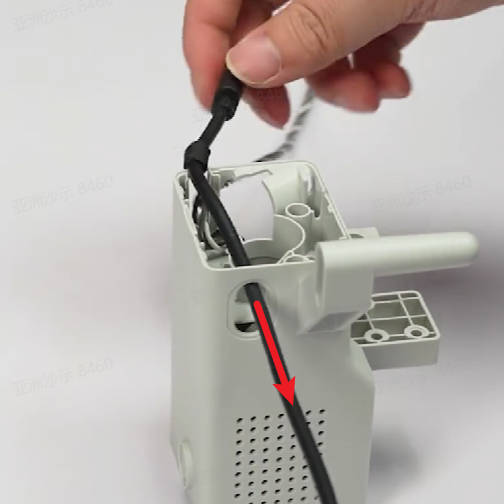

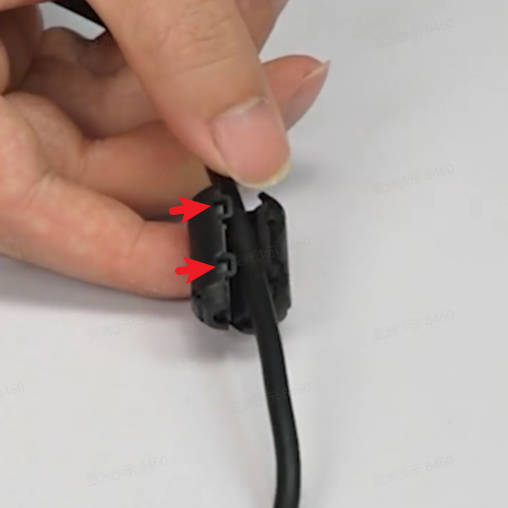

Fjern den magnetiske ring på Bambu USB-C-kablet, træk gummiproppen ud, og fjern kablet.

Trin 8: Fjern X-motoren

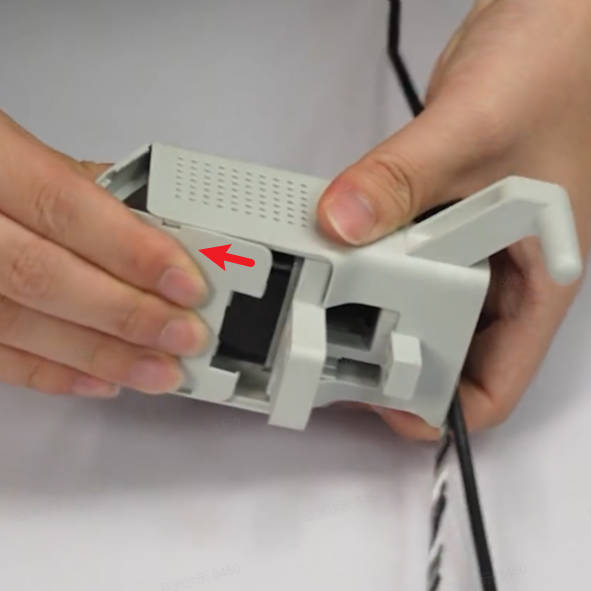

Fjern bagdækslet på X-motorboksen med kraft i den retning, der er vist i diagrammet;

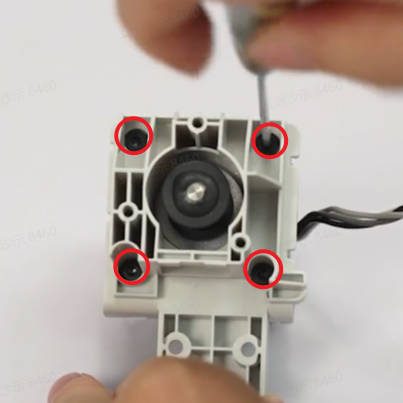

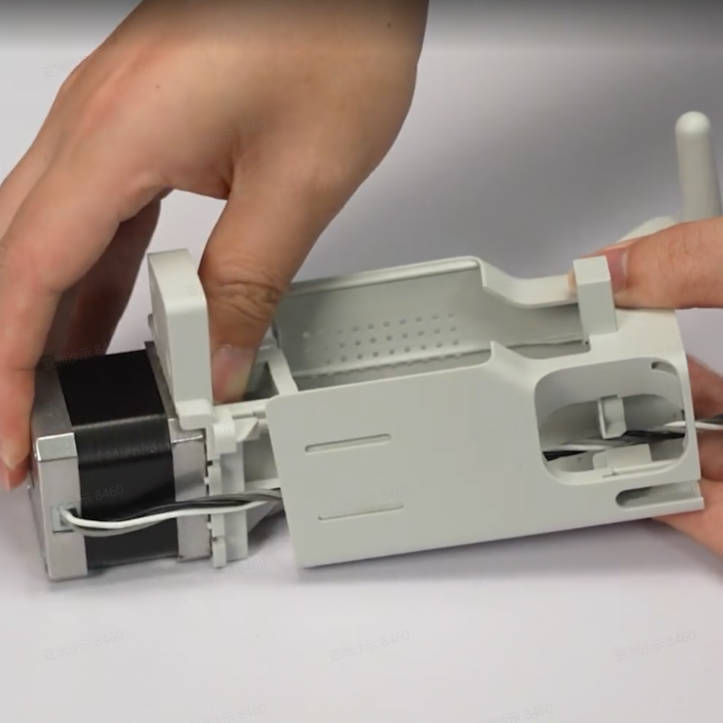

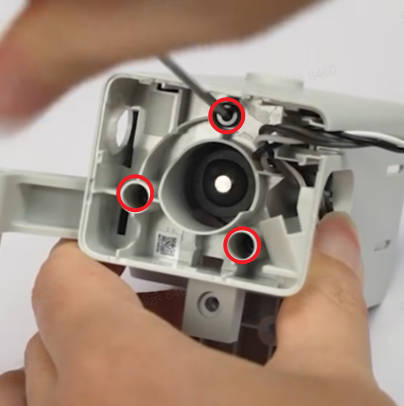

Fjern bagdækslet på X-aksens motorcover, fjern 3 skruer, og tag X-motoren og dens holder ud.

Saml X-akse-enheden

Trin 1: Monter X-motoren

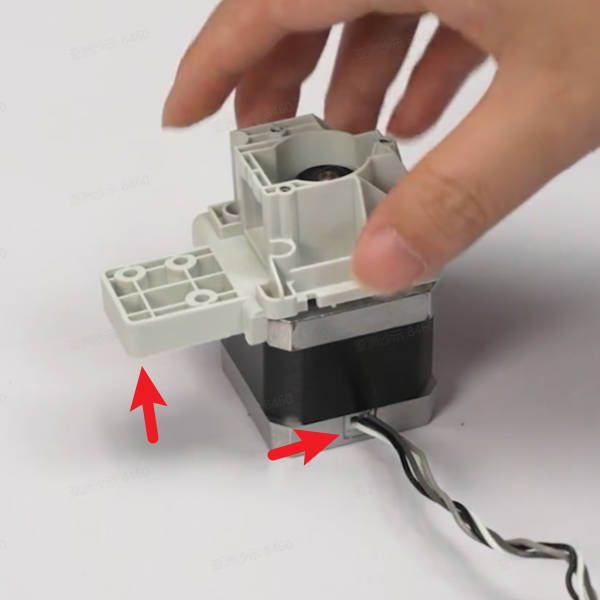

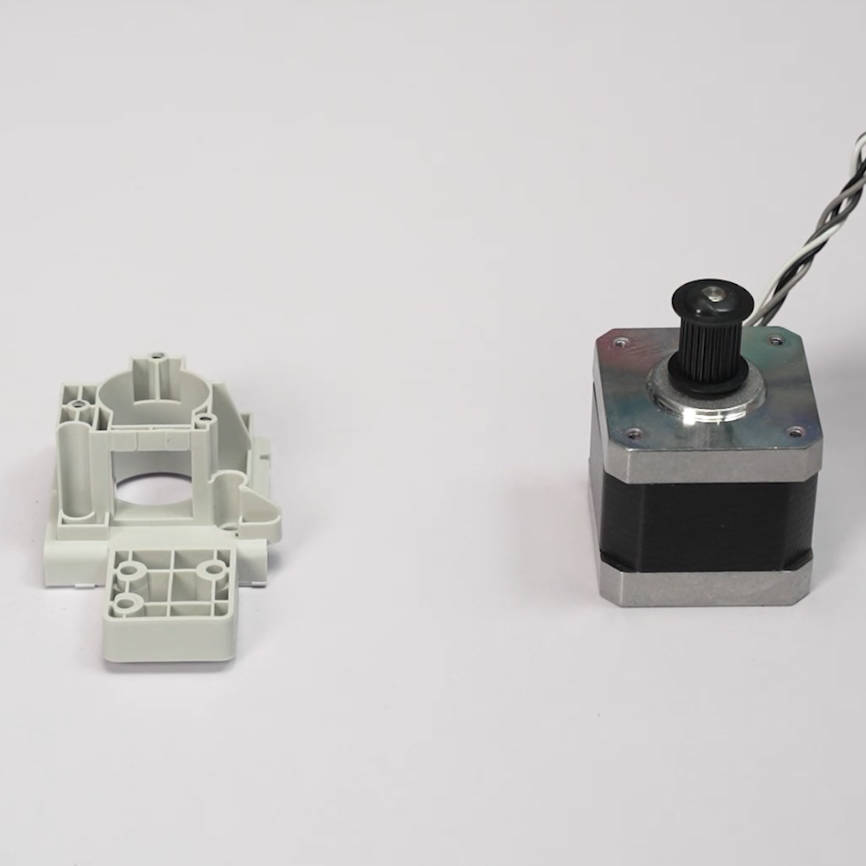

Tjek retningen på X-motorens kabel, monter motoren på holderen, og spænd 4 skruer;

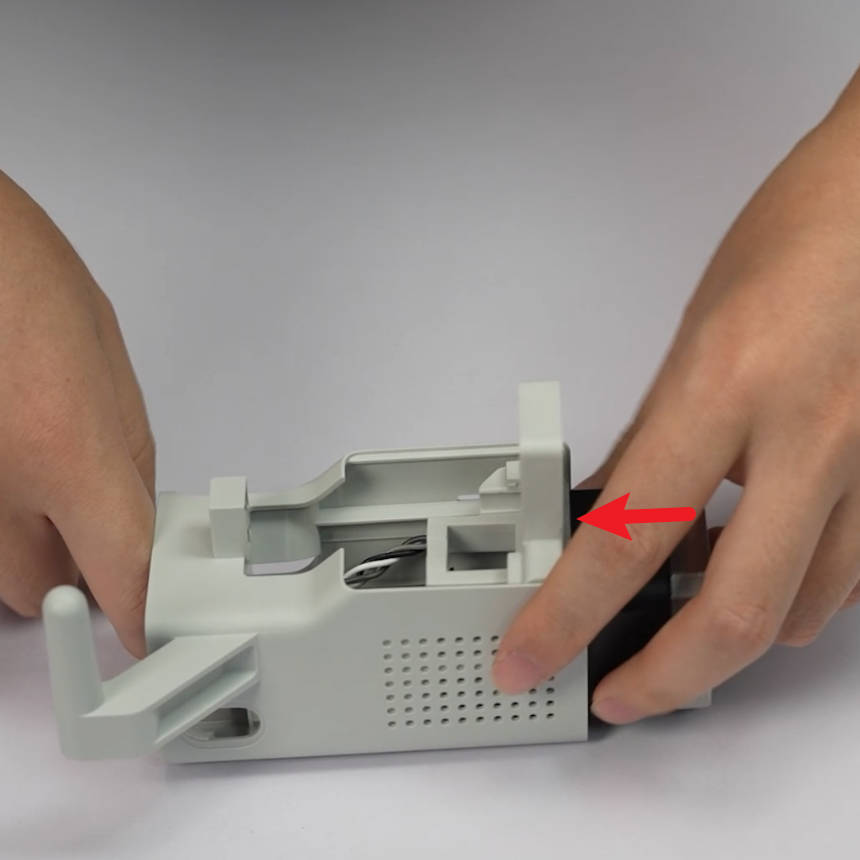

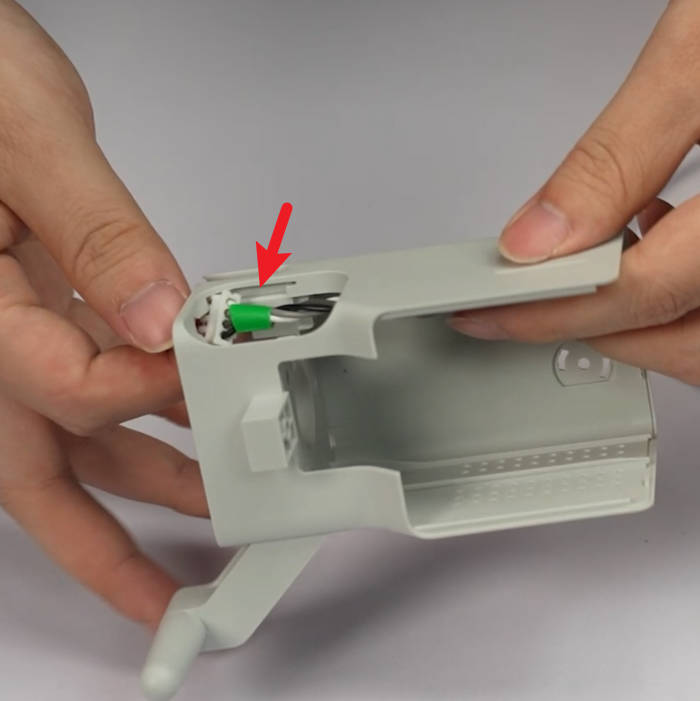

Før motorkablet igennem, monter X-motoren på X-motorcoveret, og spænd 3 skruer.

Trin 2: Monter Bambu USB-C-kablet

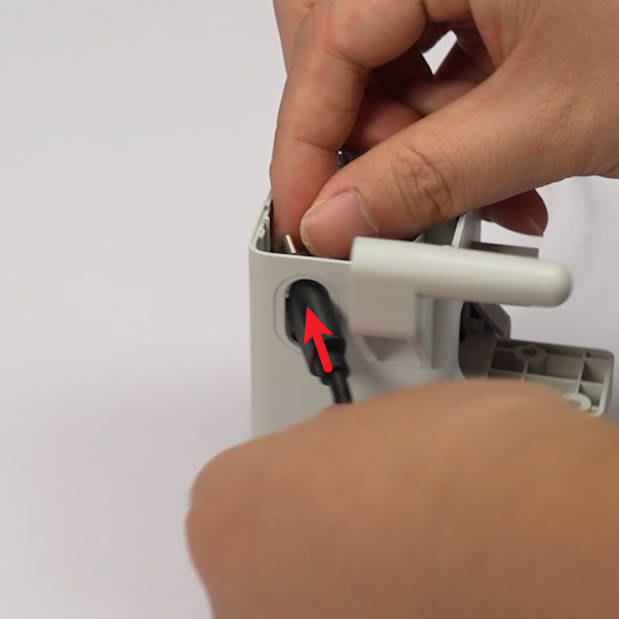

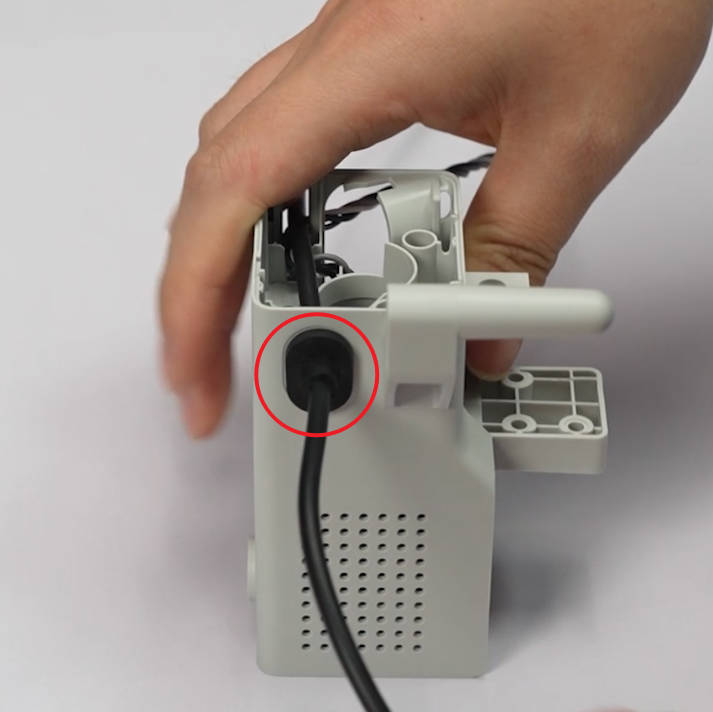

Før Bambu USB-C-kablet igennem, og sæt gummiproppen på plads.

Trin 3: Monter Live View-kameraet

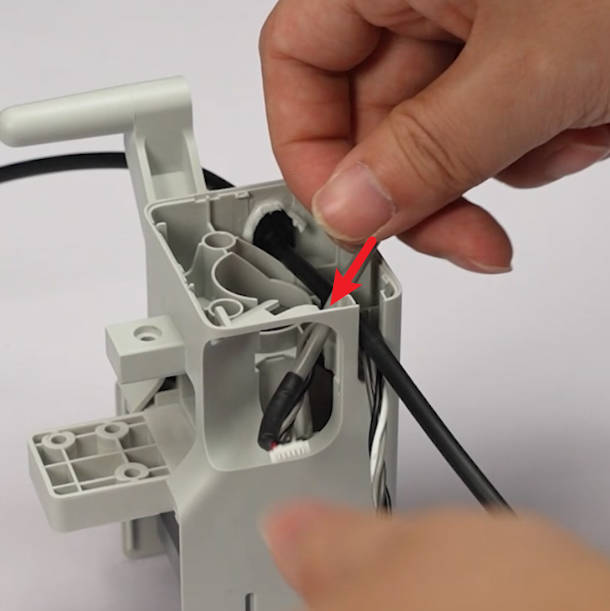

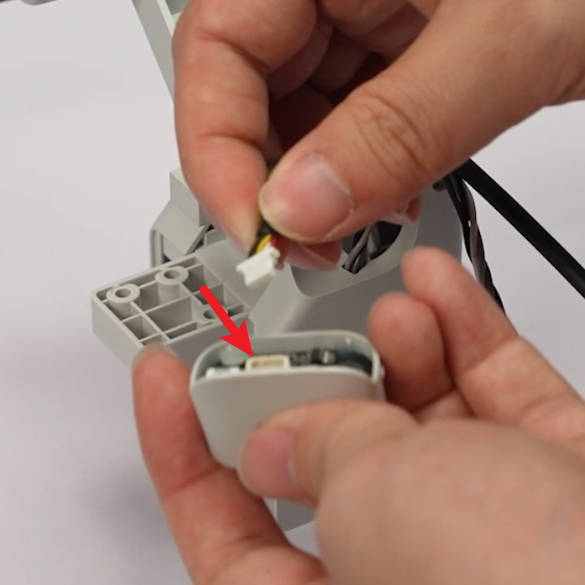

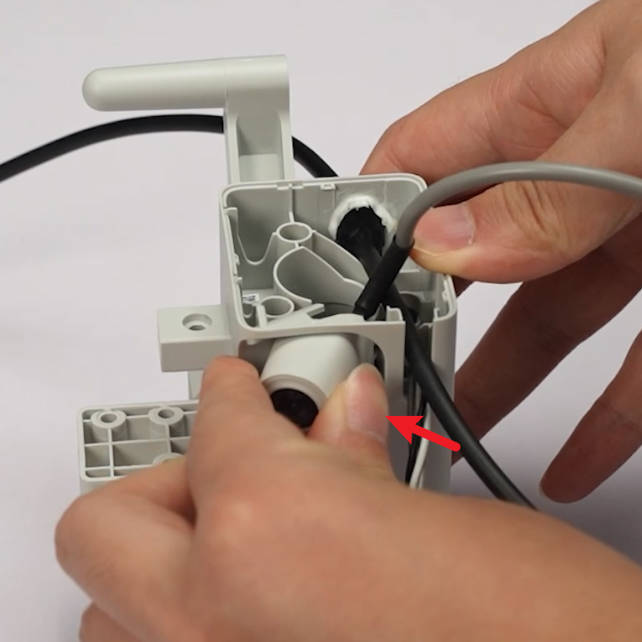

Før kamerakablet igennem og forbind det til Live View-kameraet, og monter kameraet på X-motorcoveret.

Trin 4: Monter kabelboksen

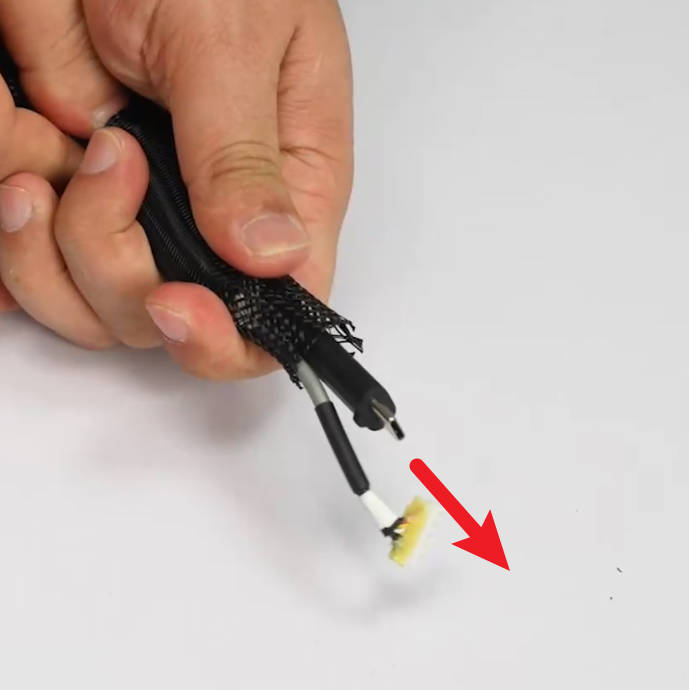

Monter nylon-fletslangen og sæt kabelklipsen på for at fastgøre fletslangen til motorcoveret;

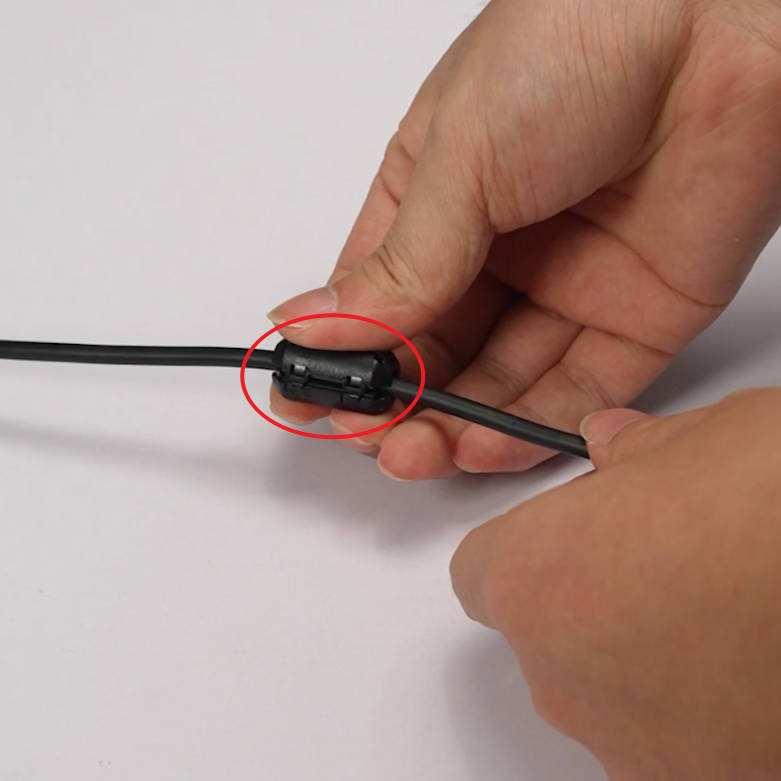

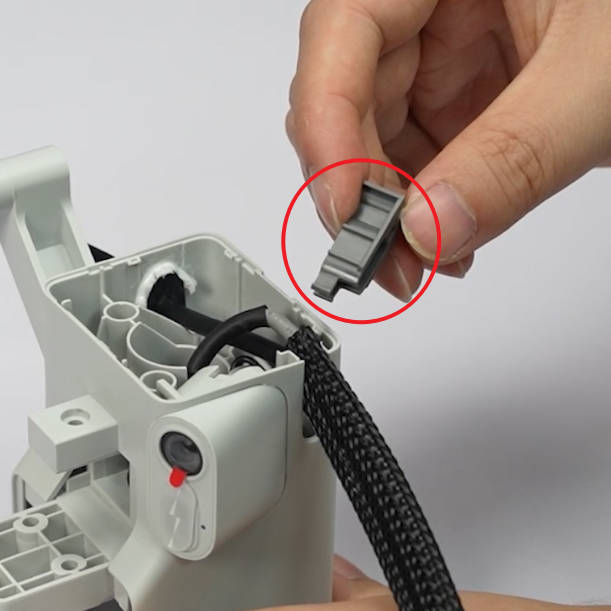

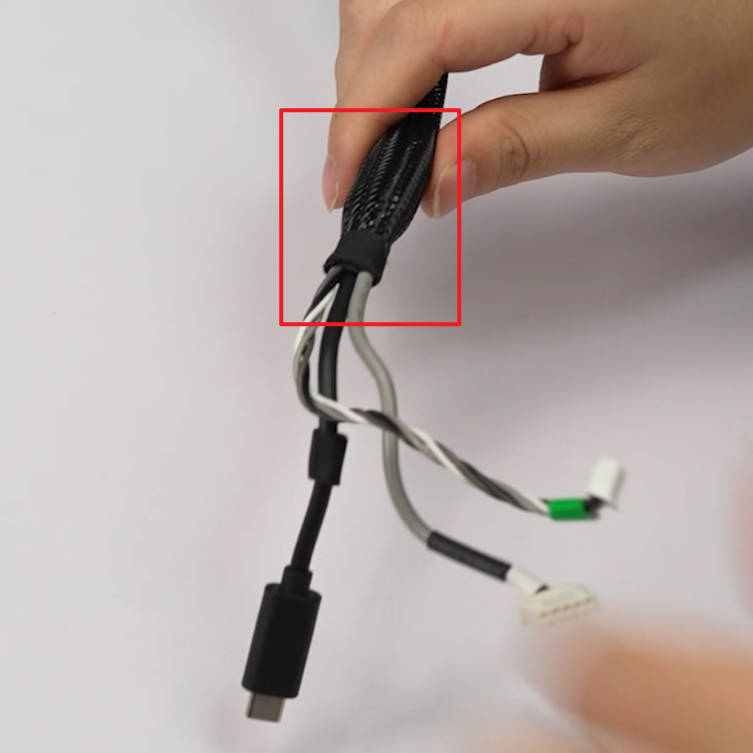

Monter den magnetiske ring ca. 12 cm fra USB-porten og vikl tape omkring nylon-fletslangen; ringen skal sidde inde i fletslangen;

Monter kablerne i kabelboksen, isæt 1 sølvfarvet skrue og spænd 1 sort skrue;

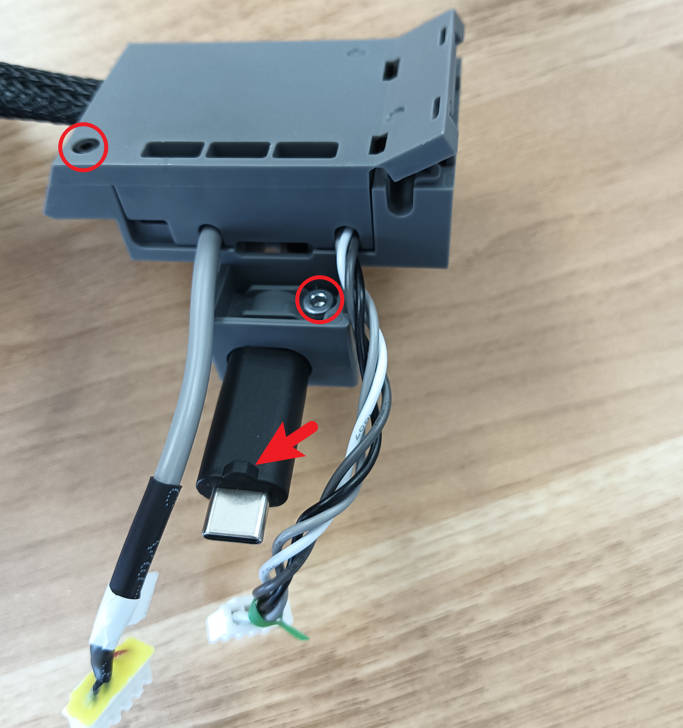

Monter bagdækslet på X-motorcoveret.

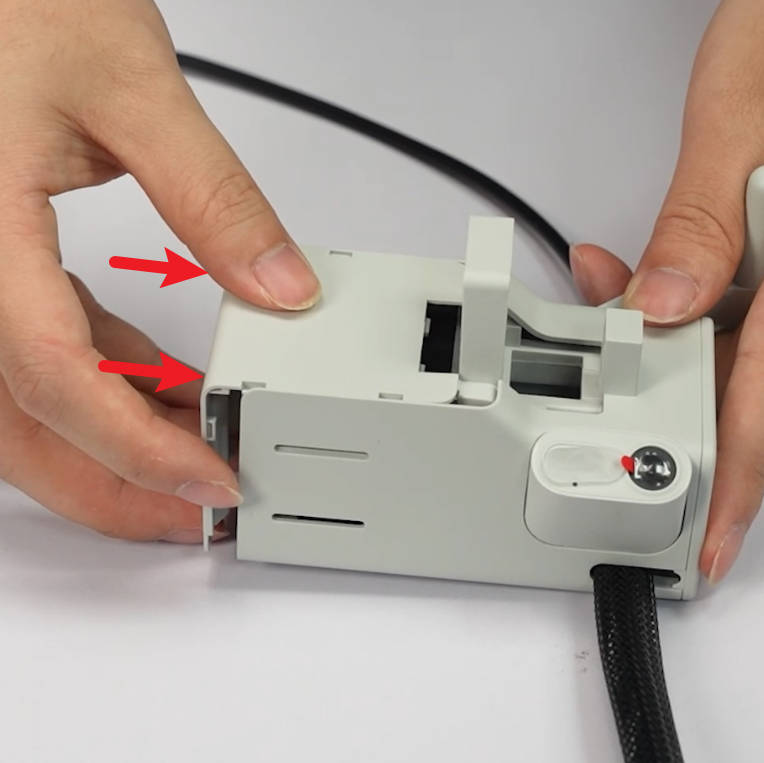

Vær opmærksom på fremspringet ved USB-porten. Retningen er som vist på billedet. Monter det ikke forkert.

Trin 5: Monter X-remmen

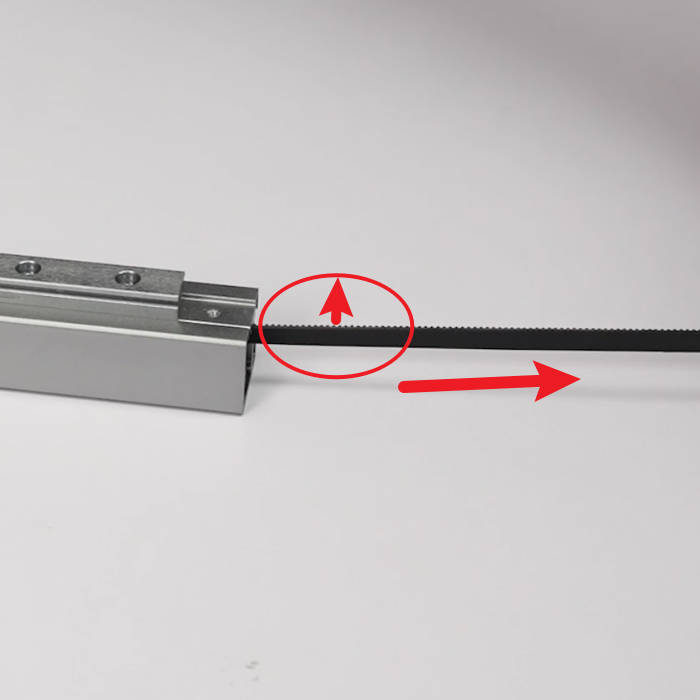

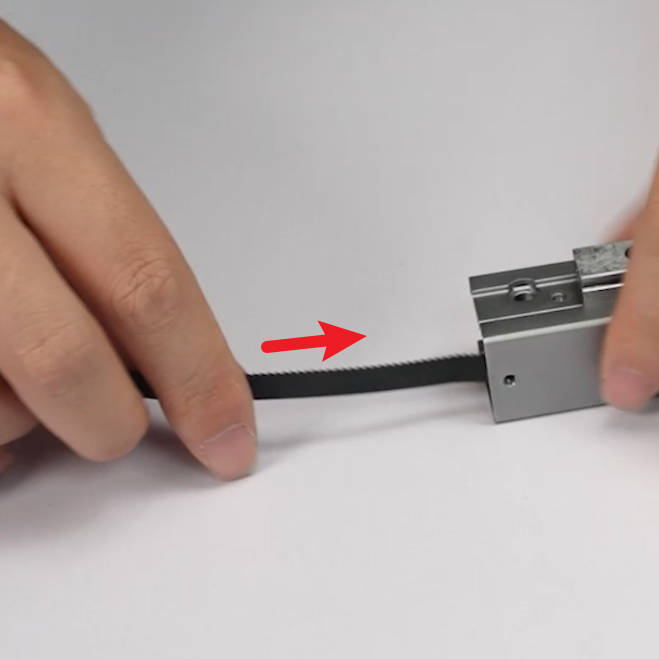

Tjek retningen på X-remmen og før den igennem X-aksens lineære skinne;

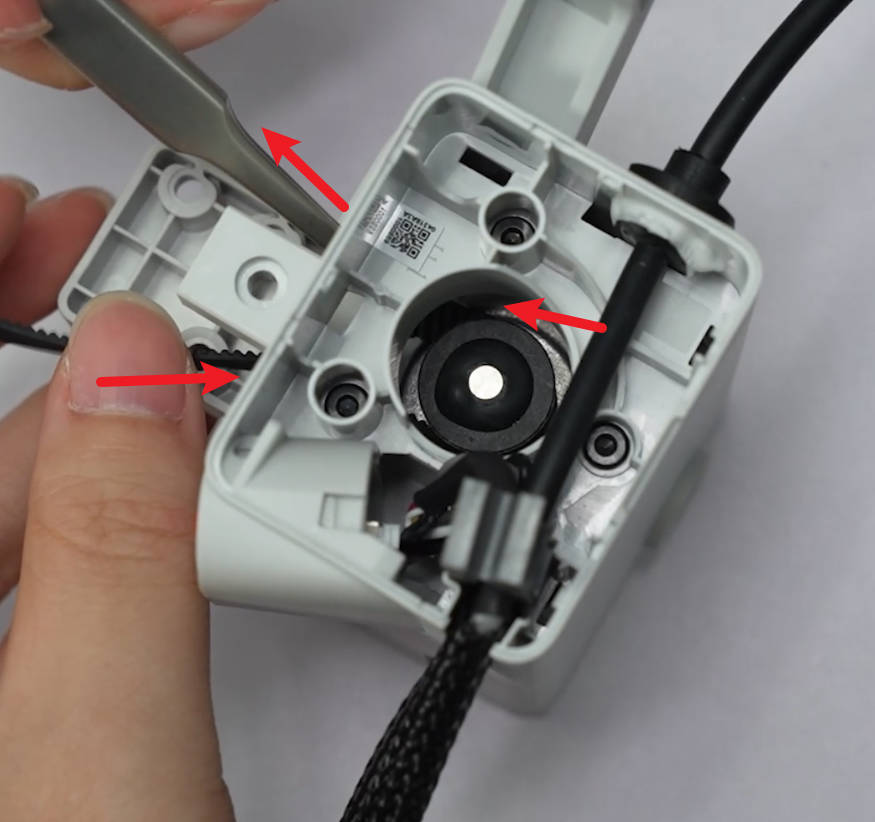

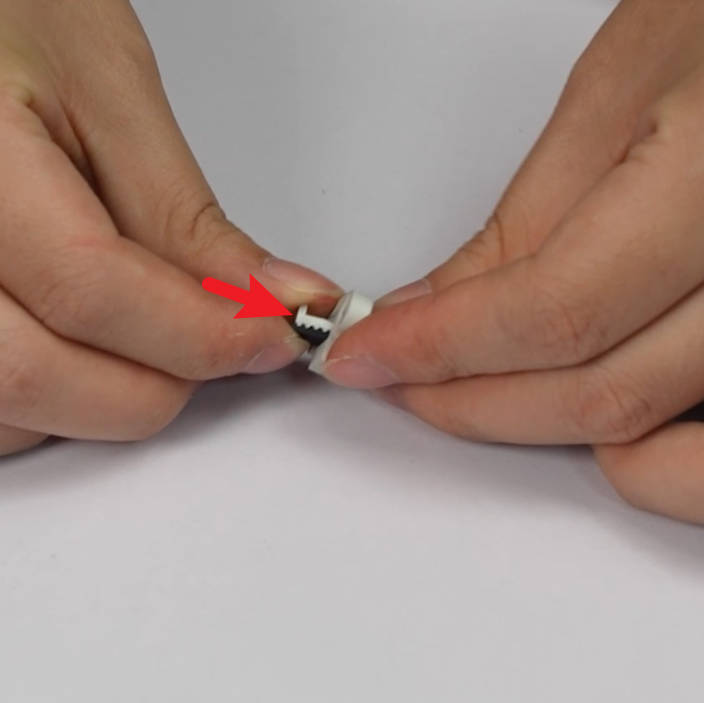

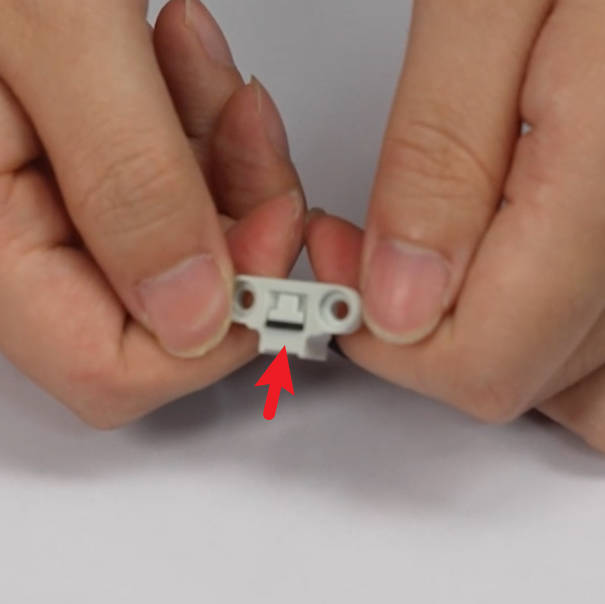

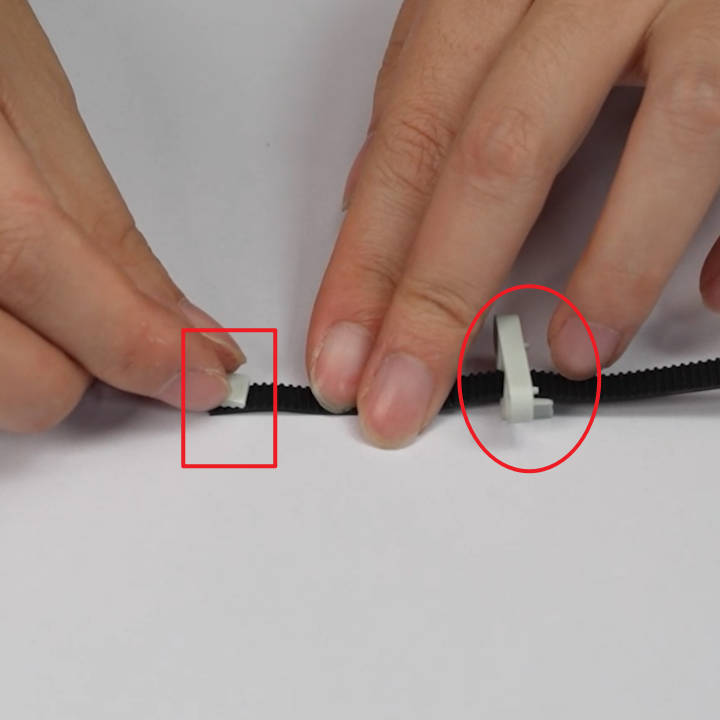

Før X-remmen rundt om motorens drivhjul, og monter fikseringsblokken på højre side af X-remmen.

Trin 6: Saml X-aksens lineære skinne og X-motorcoveret

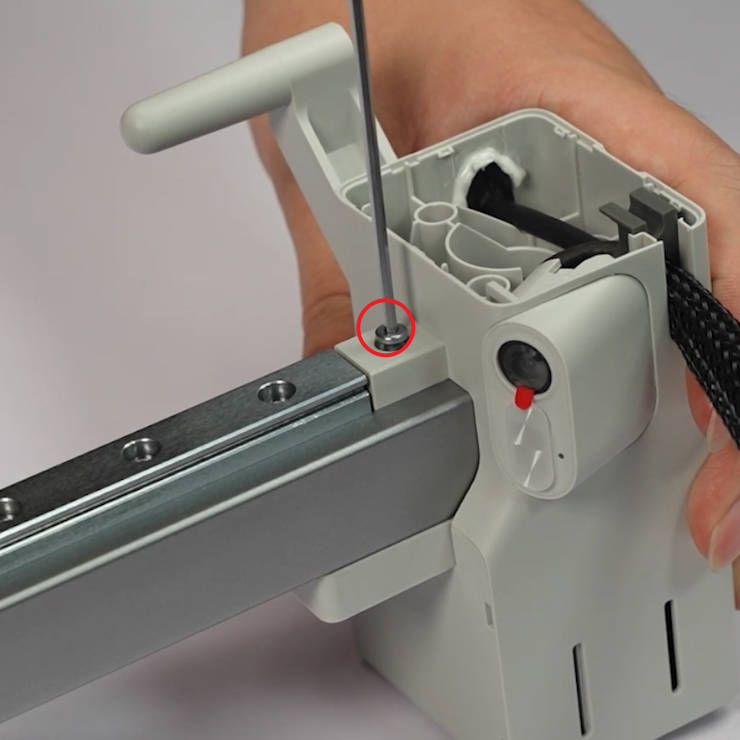

Saml X-aksens lineære skinne og X-motorcoveret.

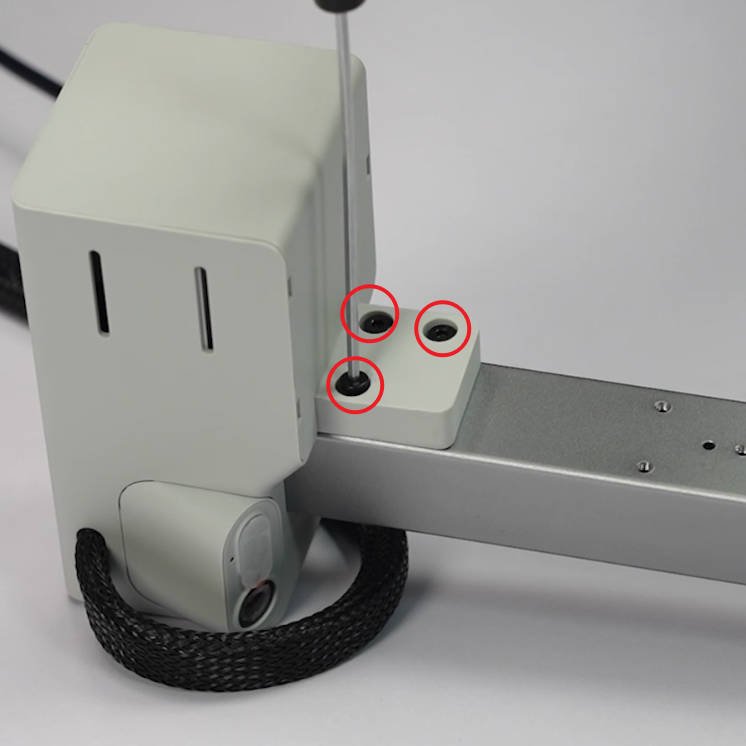

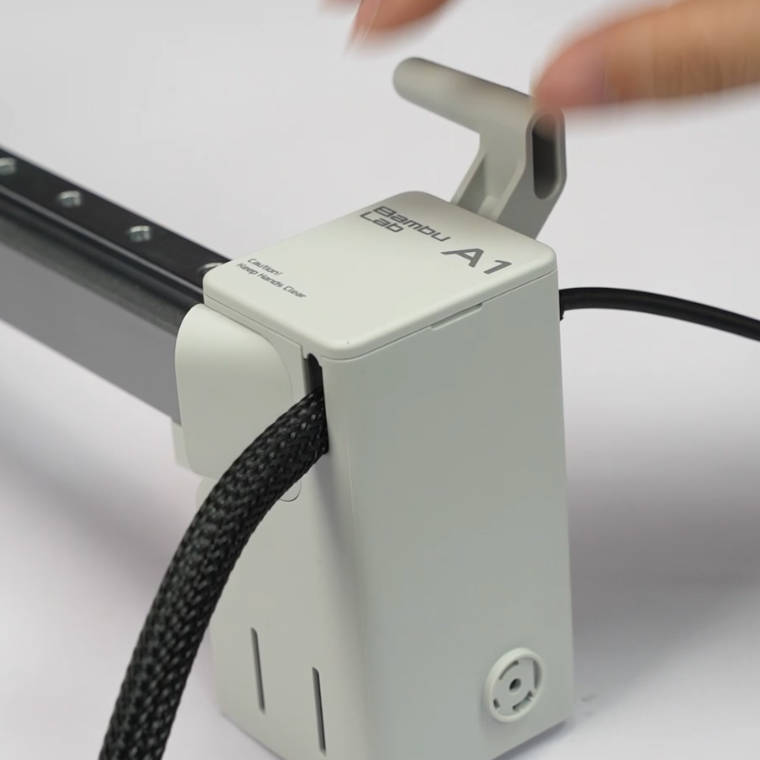

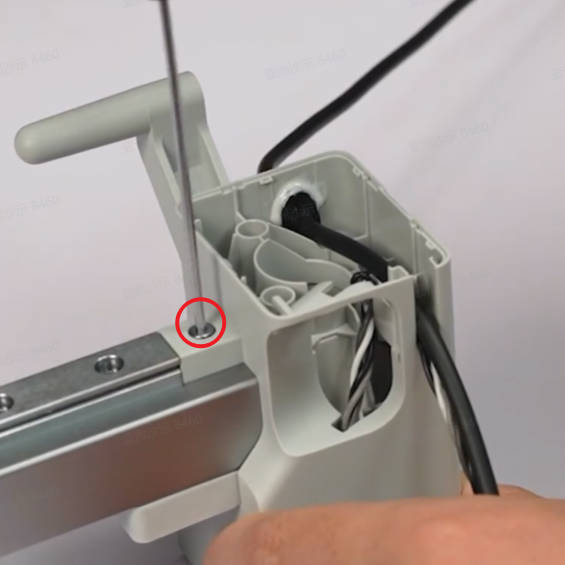

Spænd 1 skrue på forsiden og 3 skruer på bagsiden af samlingen, og luk frontdækslet på X-motorcoveret.

Trin 7: Monter vægtblokken og X-remskiven

Monter X-aksens vægtblok og spænd 2 skruer;

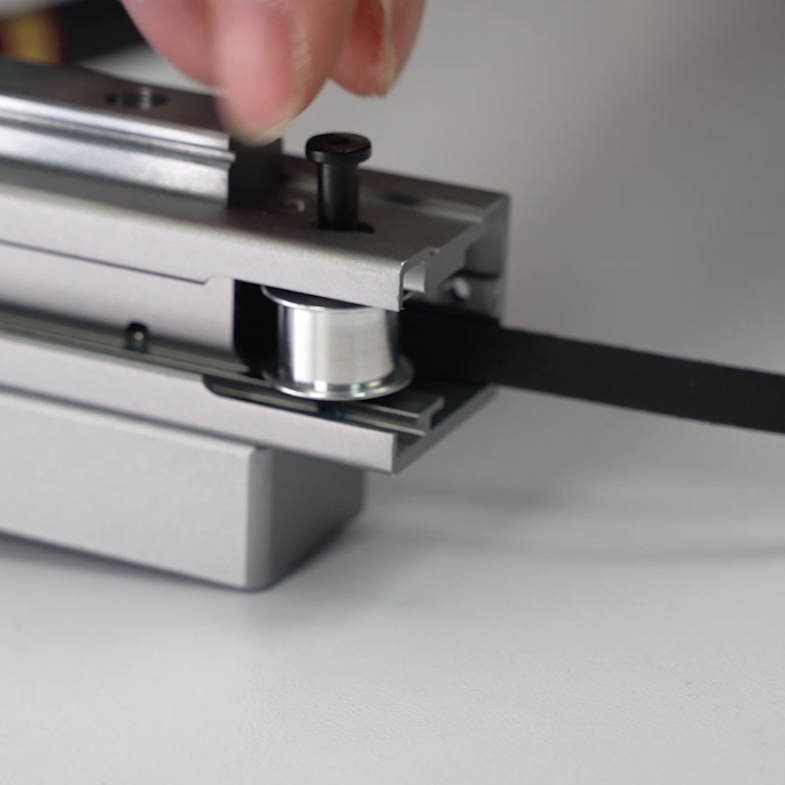

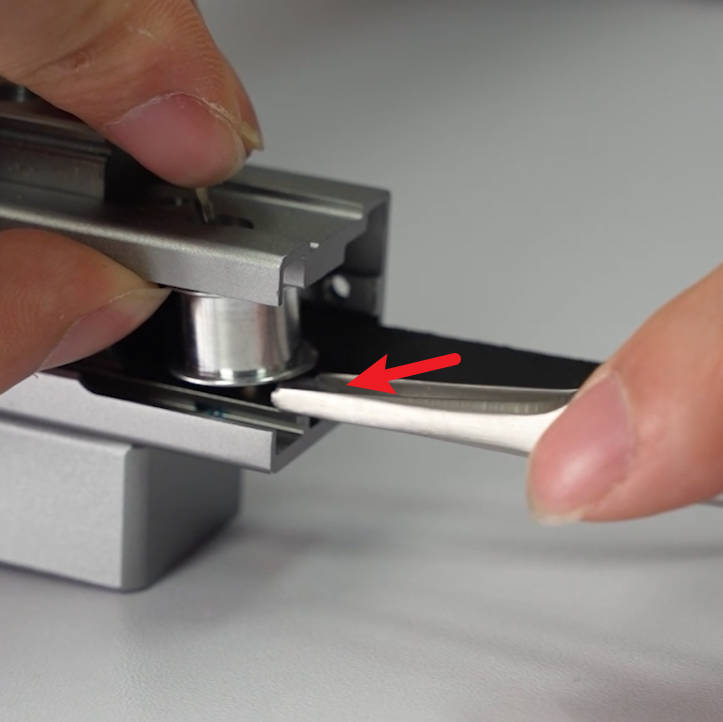

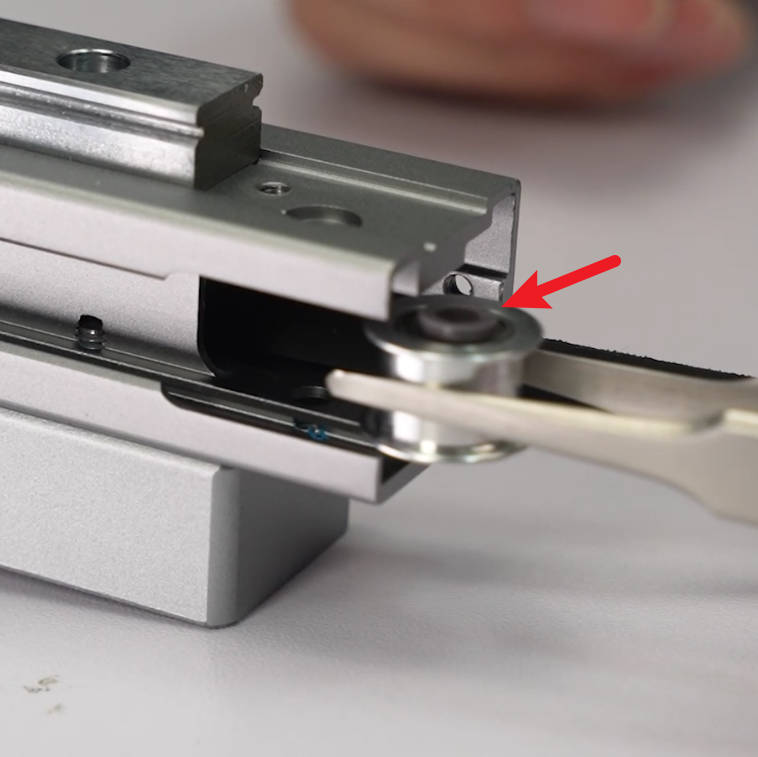

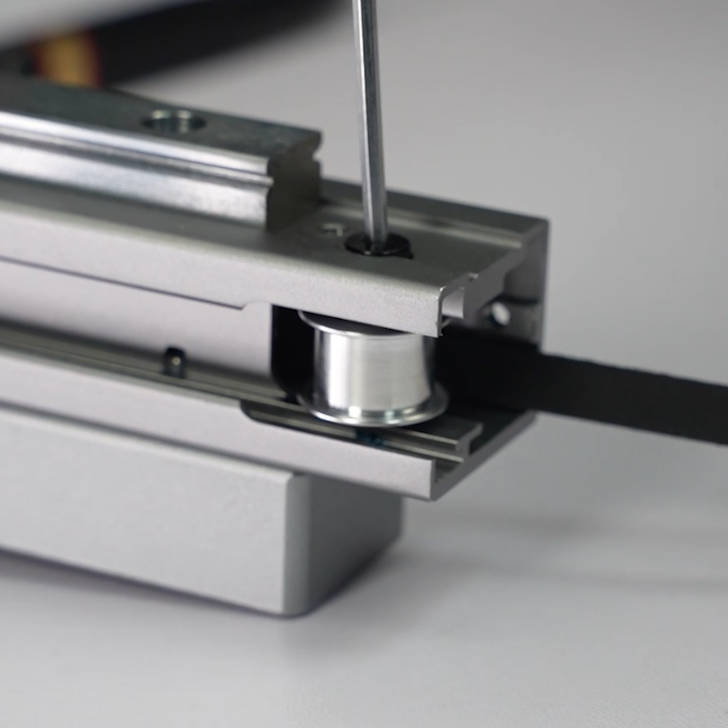

Monter X-remskiven, læg den ene spændeskive på oversiden og den anden på undersiden af remskiven, og spænd tomgangsakslen.

Trin 8: Monter renseviskeren

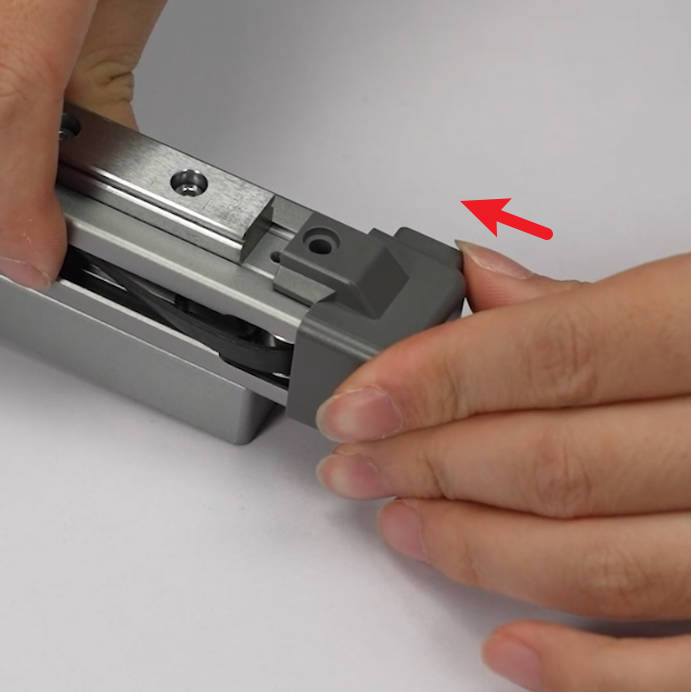

Monter X-aksens cover og spænd 1 skrue; monter renseviskeren og spænd 1 skrue.

Bemærk: Coverskruen er kortere end skruen til renseviskeren. Hvis de bruges forkert, vil skruen til renseviskeren ramme X-aksens tomgangsremskive og forårsage unormal modstand på X-aksen samt vedvarende skridttab ved homing.

Monter X-akse-enheden

Trin 1: Monter X-akse-enheden

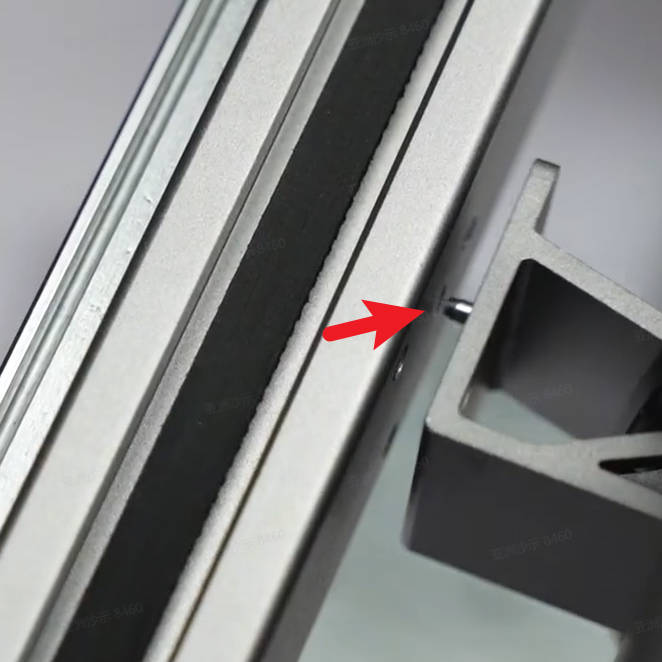

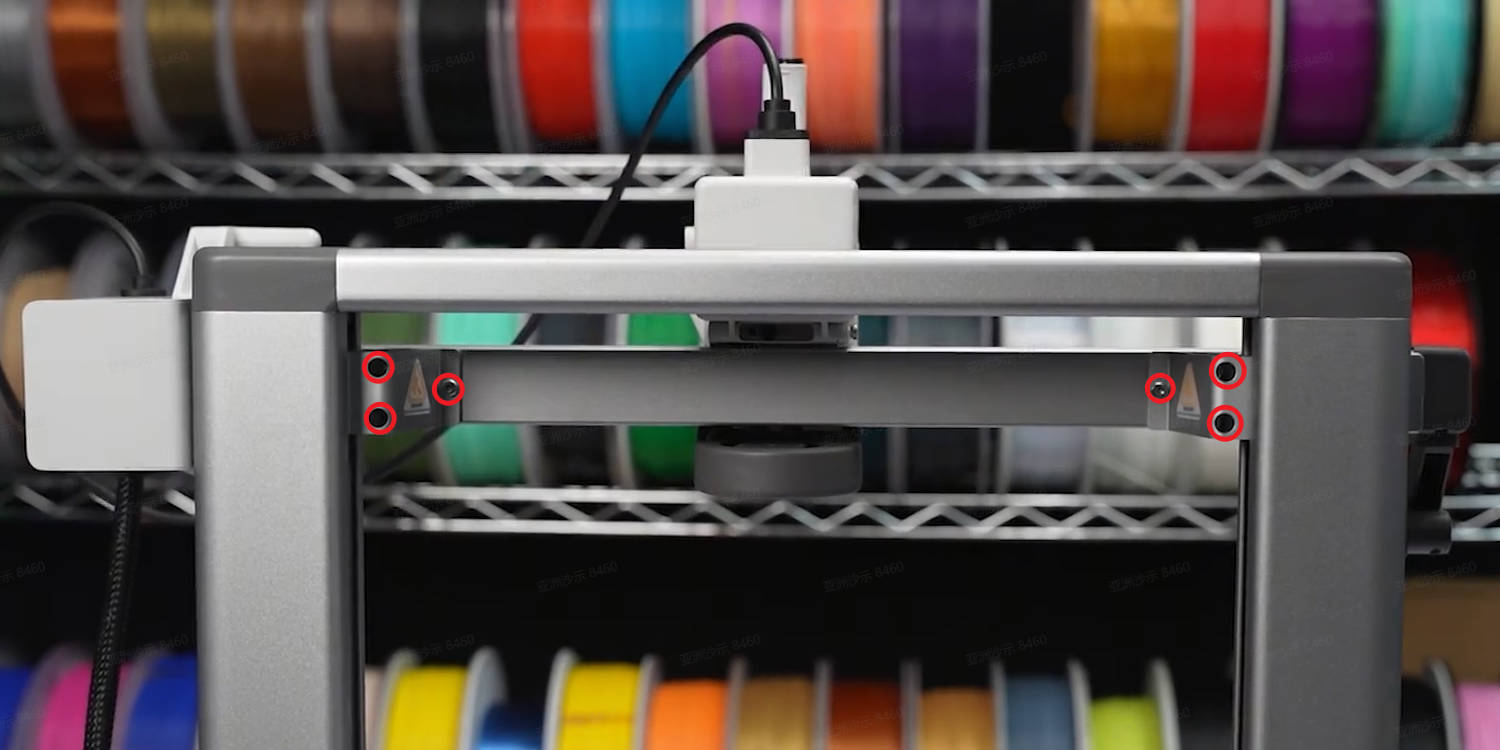

Ret X-aksen ind efter positioneringsstifterne på de to Z-akse-slæder, og monter den derefter på Z-akse-slæderne. Fastgør til sidst X-akse-enheden ved at spænde 3 skruer på hver side.

Trin 2: Forbind kablerne

Læg printeren i bagudvendt position og forbind Z-motorkablet til kabelboksen.

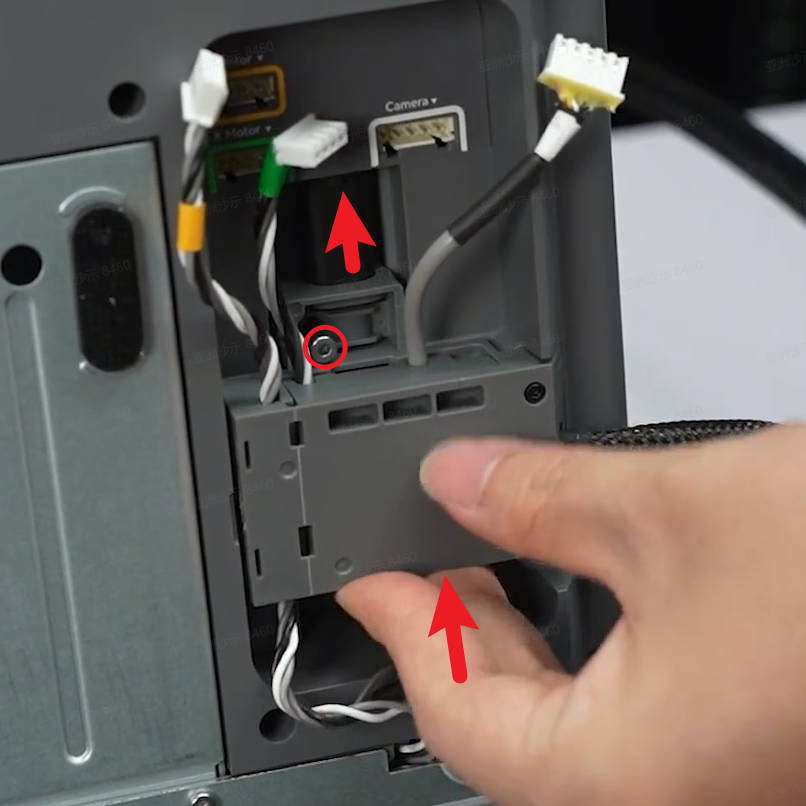

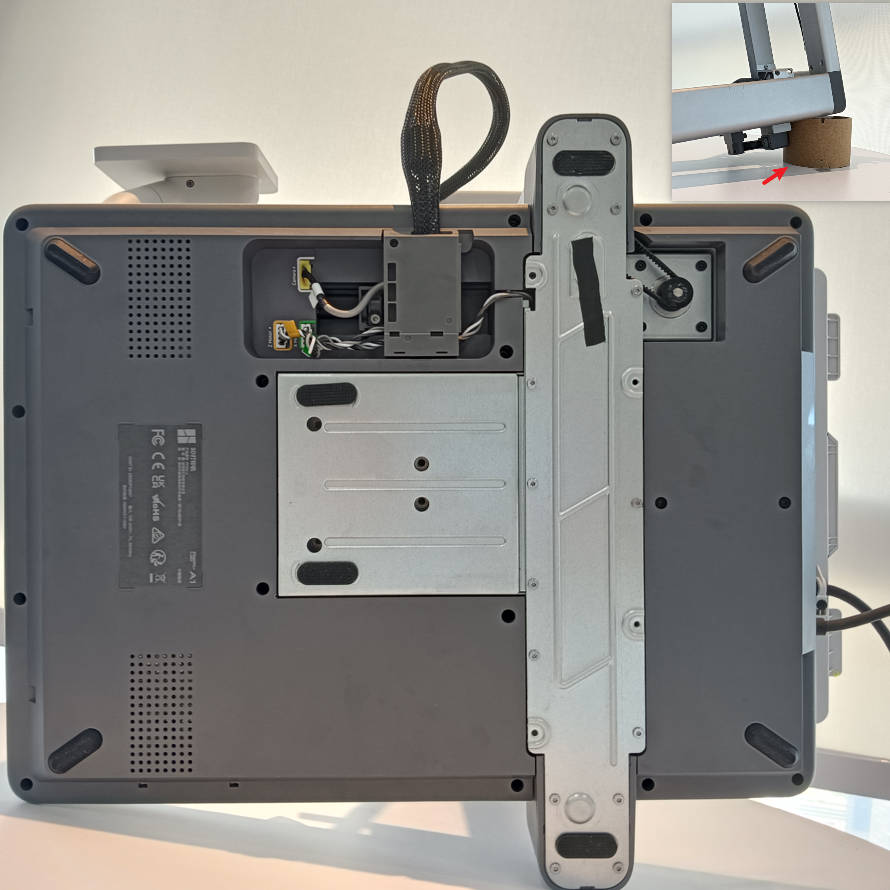

Monter kabelboksen på bundpladen, skub den langs sporets retning, forbind USB-kablet, og spænd en sølvfarvet skrue.

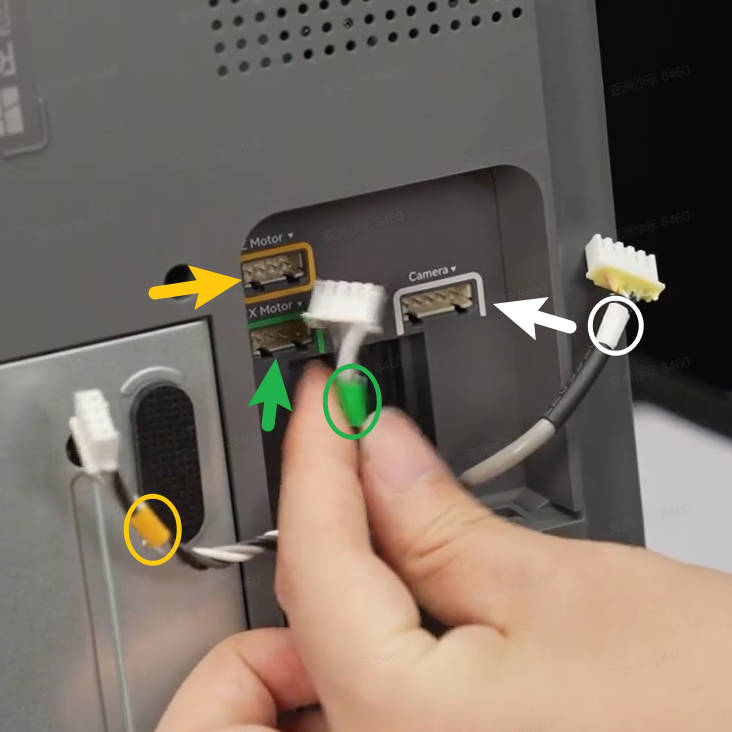

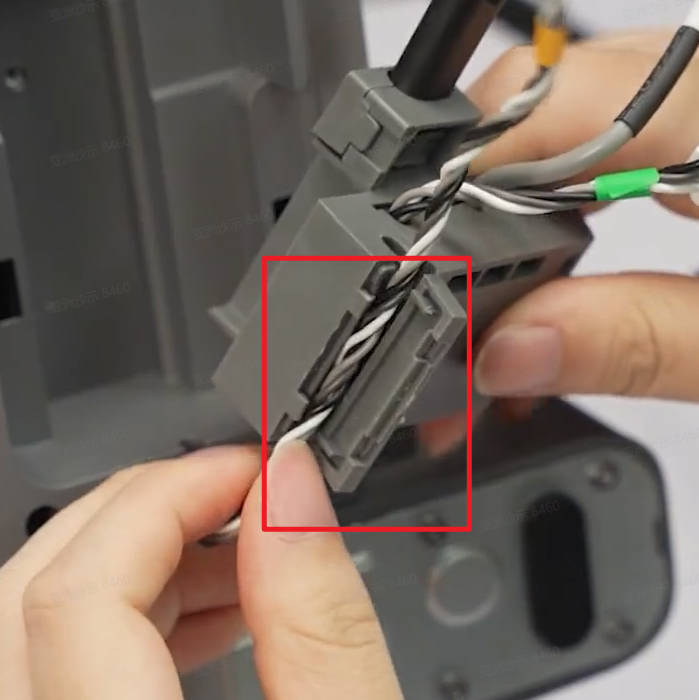

Følg tekstanvisningerne og farvemærkerne for at forbinde X-motorkablet, Z-motorkablet og kamerakablet. Ordn kablerne ordentligt og sørg for, at de ikke bliver klemt eller filtret sammen.

Kontrollér funktionen

1. Bekræft, at X-aksens slæde bevæger sig jævnt;

2. Tjek, at remmens og fikseringsblokkens retning er korrekt.
