Udskiftning af AMS Internal Hub Unit og AMS Internal Hub Motor

AMS Internal Hub Unit

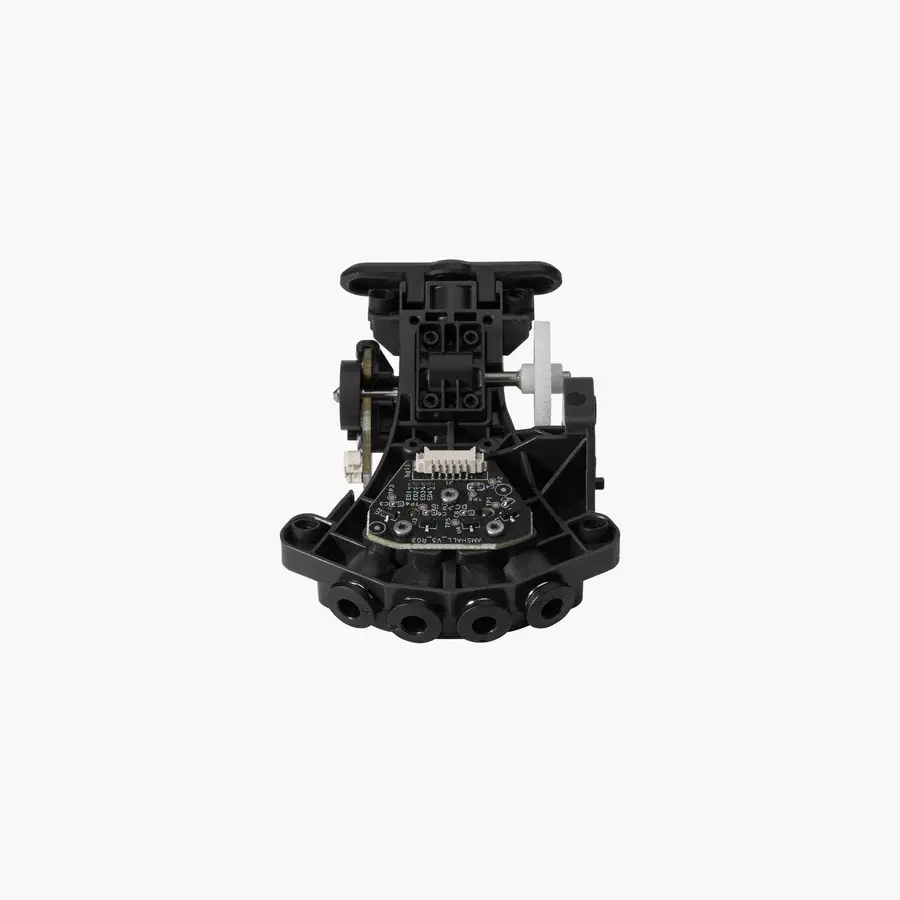

AMS Internal Hub Unit er AMS'ens materialevalg-enhed (4-ind 1-ud), som sørger for at sende det valgte filament til printeren og trække filament, der allerede er sendt til printeren, tilbage til AMS.

Du kan købe den i vores butik her:
AMS Internal Hub Unit

AMS Internal Hub Motor

AMS Internal Hub Motor leverer energi til driften af AMS Internal Hub Unit.

Du kan købe den i vores butik her:
AMS Internal Hub Motor

Hvornår bruges denne guide

Filamentet sidder fast i AMS Internal Hub Unit, og alle PTFE-slanger er kontrolleret og sidder korrekt.

Nødvendigt værktøj og materialer

• Ny AMS Internal Hub Unit eller AMS Internal Hub Motor
• H2.0 og H1.5 unbrakonøgler
• Varmepistol eller spidse pincetter

Sikkerhedsadvarsel og maskintilstand inden start

Sluk for strømmen til printeren og afbryd AMS-forbindelsen fra printeren.

Vejledning

Trin 1 - Afbryd PTFE-slangen

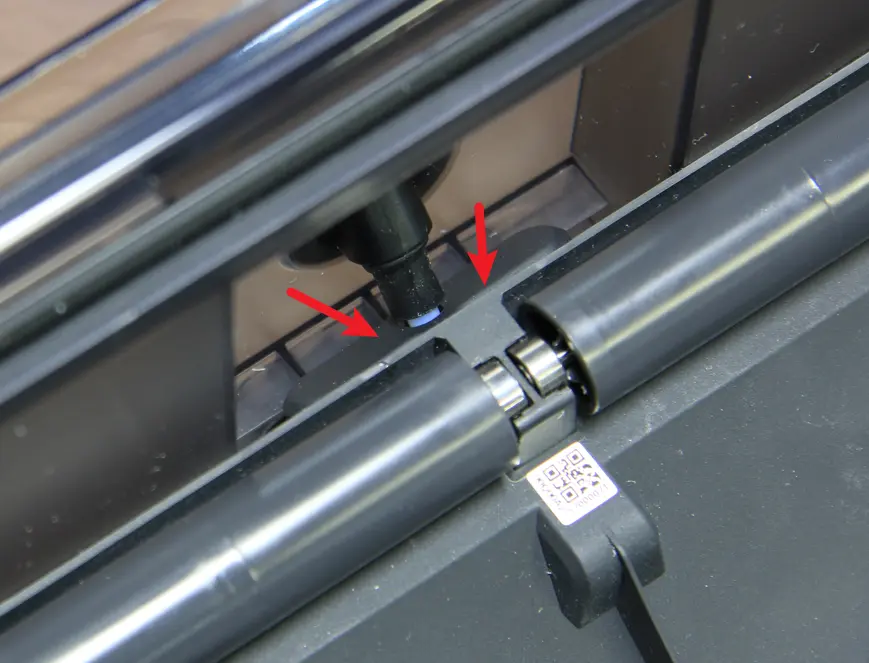

Åbn AMS-låget, tryk på knappen på filament-hubben og træk PTFE-slangen ud.

Trin 2 - Fjern 2 skruer

Fjern 2 skruer, og vip derefter midterrammen opad.

Trin 3 - Fjern AMS Main Frame

Afbryd AMS 485-forbindelseskablet og AMS-strømkablet (læs mere om AMS Cable Pack (5-in-1)), og fjern den midterste AMS Main Frame-modul.

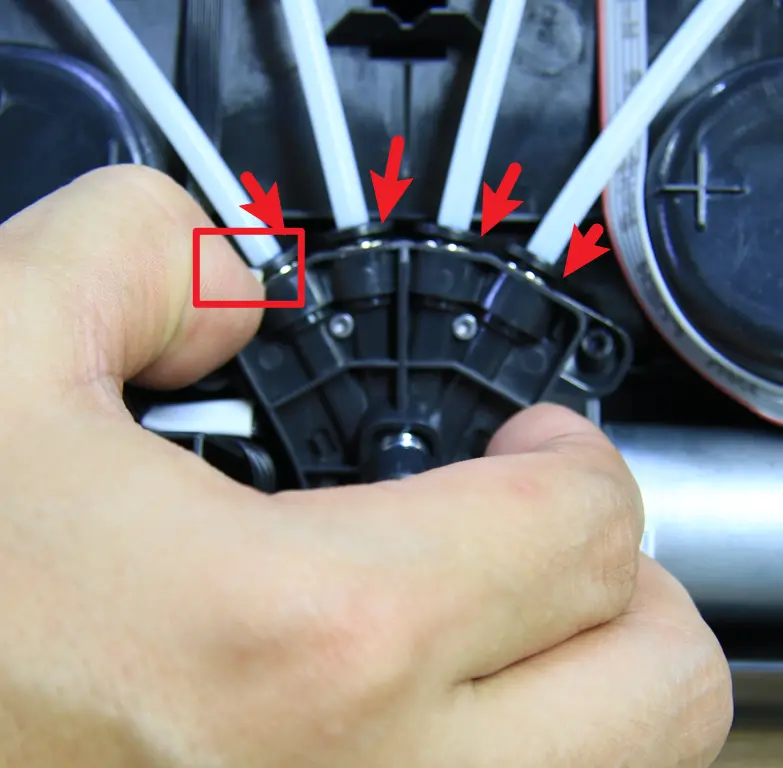

Trin 4 - Afbryd de 4 PTFE-slanger

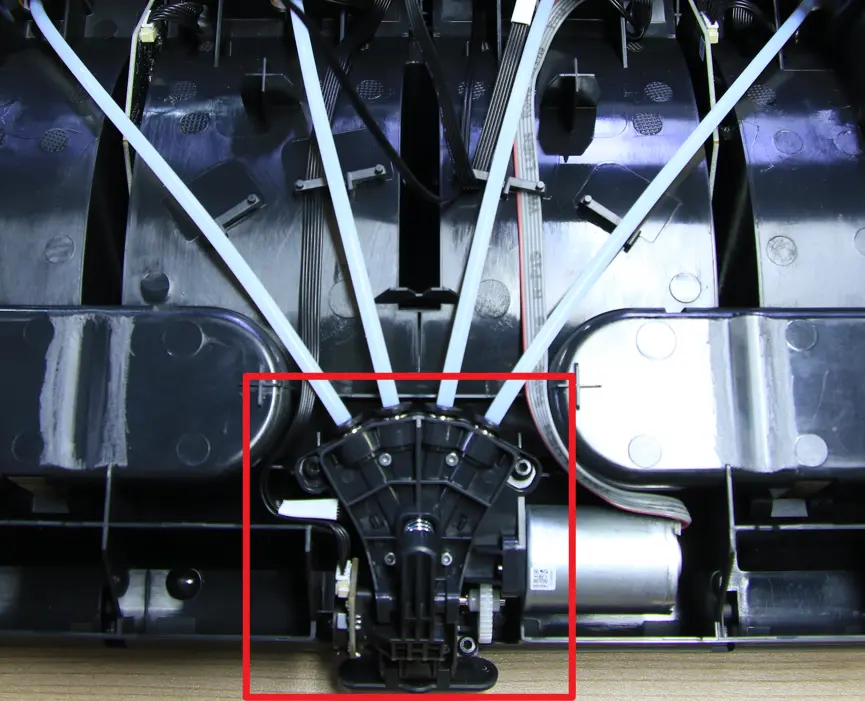

Tryk plastikkoblingerne ind for at afbryde de 4 PTFE-slanger.

Trin 5 - Fjern 4 skruer

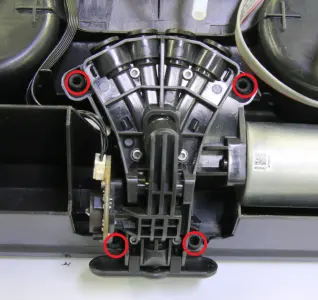

Fjern 4 skruer, og vend AMS Internal Hub Unit-samlingen om.

Trin 6 - Afbryd 3 kabler

Afbryd motorkablet, materialevalg-kablet (mærket "HALL") og hastighedskortets forbindelseskabel, og fjern derefter AMS Internal Hub Unit-samlingen.

Bemærk: For at forhindre at stikket løsner sig, er der påført lim på motorkablet. Når du afbryder kablet, skal du bruge en varmepistol til at opvarme limen kortvarigt eller forsigtigt fjerne limen med spidse pincetter (fjernelsen påvirker ikke garantien).

Trin 7 - Fjern AMS Internal Hub Motor

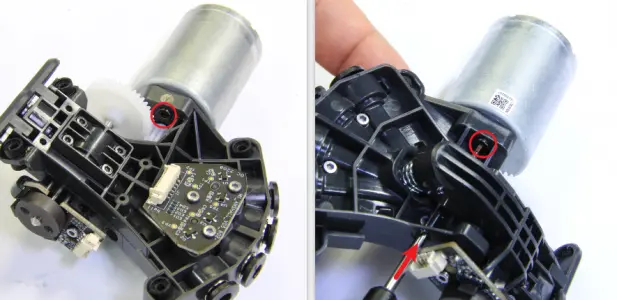

Fjern 2 skruer, og tag derefter AMS Internal Hub Motor ud.

Trin 8 - (Samling) Installer AMS Internal Hub Motor

Monter AMS Internal Hub Motor på filament-hubben i henhold til positioneringstappen og skruehullerne.

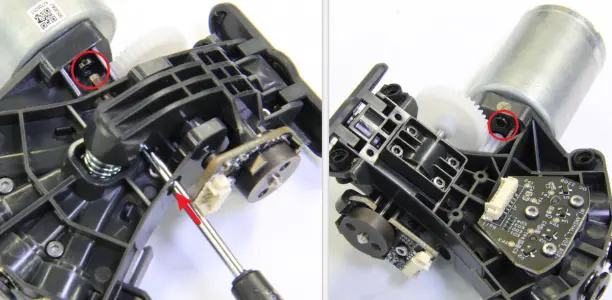

Trin 9 - Monter 2 skruer

Lås AMS Internal Hub Motor fast med 2 skruer.

Trin 10 - Tilslut 3 kabler

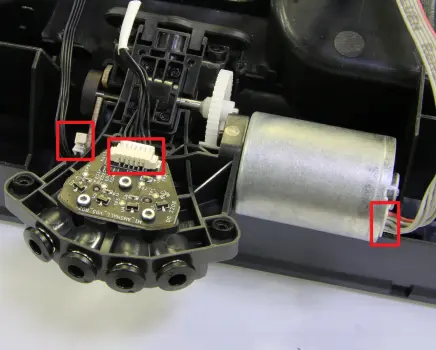

Tilslut AMS Internal Hub Motor-kablet, materialevalg-kablet (mærket "HALL") og hastighedskortets forbindelseskabel.

Trin 11 - Installer AMS Internal Hub Unit

Monter AMS Internal Hub Unit på den midterste AMS Main Frame, og lås 4 skruer fast.

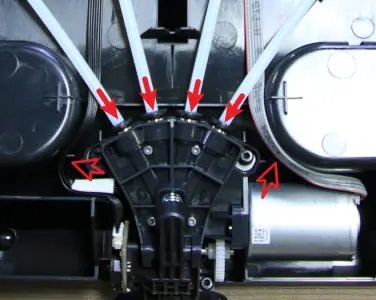

Trin 12 - Tilslut 4 PTFE-slanger

Arranger kablerne, og tilslut de 4 PTFE-slanger.

Trin 13 - Installer AMS Main Frame

Placer den midterste AMS Main Frame i AMS-skallen, og tilslut AMS 485-forbindelseskablet og AMS-strømkablet.

Trin 14 - Lås 2 skruer

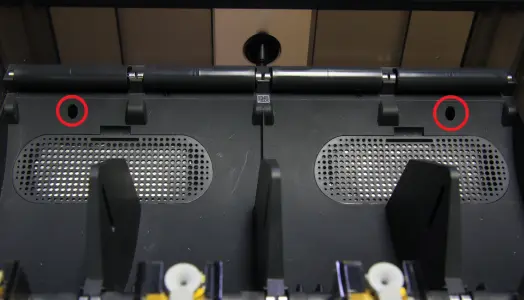

Monter den midterste AMS Main Frame korrekt, og lås med 2 skruer.

Trin 15 - Tilslut PTFE-slangen

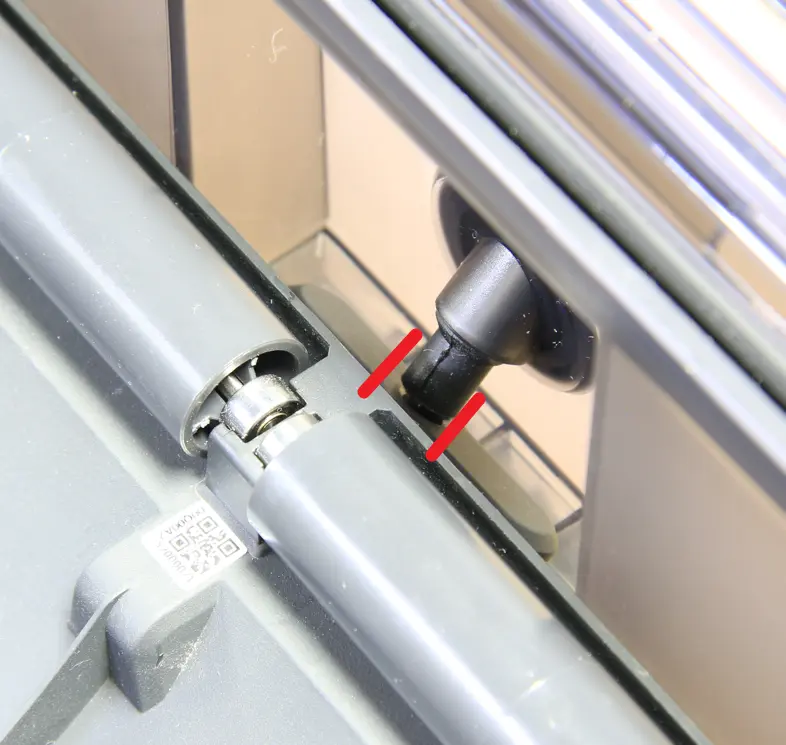

Kontroller slangeholderen og sæt PTFE-slangen i. Træk forsigtigt i den for at sikre, at slangen sidder ordentligt fast.

Sådan verificerer du at det er lykkedes

Tilslut AMS til printeren og tænd for strømmen. Læg filament i alle slotter i AMS. Tryk på "Load" på skærmen for at starte filamentindlæsningsprocessen.

Når filamentet i slot 1 er indlæst, vælg AMS slot 2 for at indlæse filamentet i slot 2, og indlæs derefter filamentet i slot 3 og slot 4.

Hvis alle indlæsningsfunktioner fungerer korrekt, er udskiftningen gennemført.

Hvis ikke, skal du sikre dig, at alle kabler og PTFE-slanger er korrekt tilsluttet. Hvis der ikke opdages nogen fejl og problemet fortsætter, bedes du kontakte Bambu Lab's serviceteam for yderligere hjælp.
