A1 bundbase: installationsvejledning

A1 bundbase

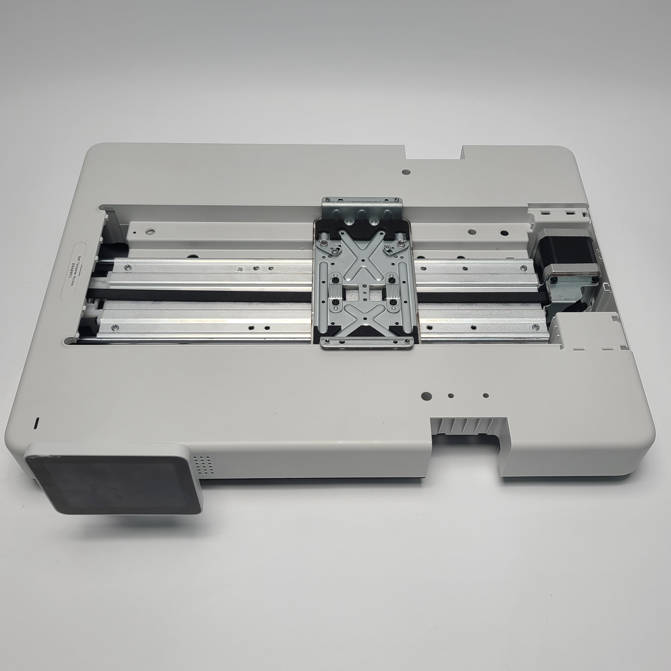

A1's bundbase består af varmeplade, Y-akseenhed, touchskærm, for- og bagdæksler, AC-board, bundkort, strømforsyning og tænd/sluk-kontakt.

Vejledning til afmontering af relaterede dele

Denne artikel giver retningslinjer og forholdsregler for afmontering og montering af A1's bundbaseenhed.
Hvis du vil afmontere andre hoveddele af printeren, kan du klikke på følgende links for detaljer.

• Fjern spoleholderen. A1 spoleholder installationsvejledning | Bambu Lab Wiki

• Fjern printhovedet. Udskift printhovedet-A1 serien | Bambu Lab Wiki

• Fjern X-akseenheden. A1 X-akseenhed installationsvejledning | Bambu Lab Wiki

• Fjern varmepladen. A1 varmeplade retrofit-guide | Bambu Lab Wiki

• Fjern printerrammen. A1 printerramme installationsvejledning | Bambu Lab Wiki

Hvis du vil adskille A1-printeren i dens hovedkomponenter og derefter samle den igen til en komplet printer, henvises til A1 installationsvejledning | Bambu Lab Wiki.

Værktøjsliste

• H2.0/H1.5 unbrakonøgle

• Stjerneskruetrækker

• Flad pincet

Forberedelse

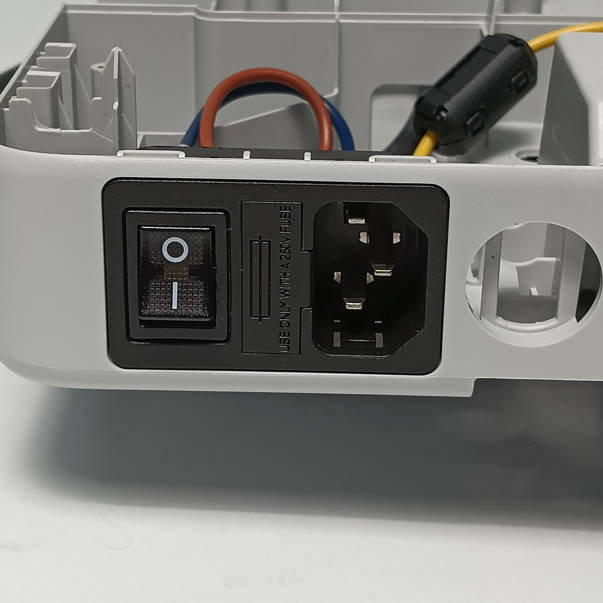

Sørg for at slukke printeren, før du går i gang.

Sikkerhedsadvarsel

❗❗ VIGTIGT
Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder printhovedets ledninger, da arbejde på en tændt printer kan forårsage kortslutning, som kan føre til yderligere skade på elektronikken og sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at afmontere nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.
Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik. Dermed undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.
Hvis du har bekymringer eller spørgsmål om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Adskillelse af A1 bundbase

Trin 1 - Fjern bunddækslerne

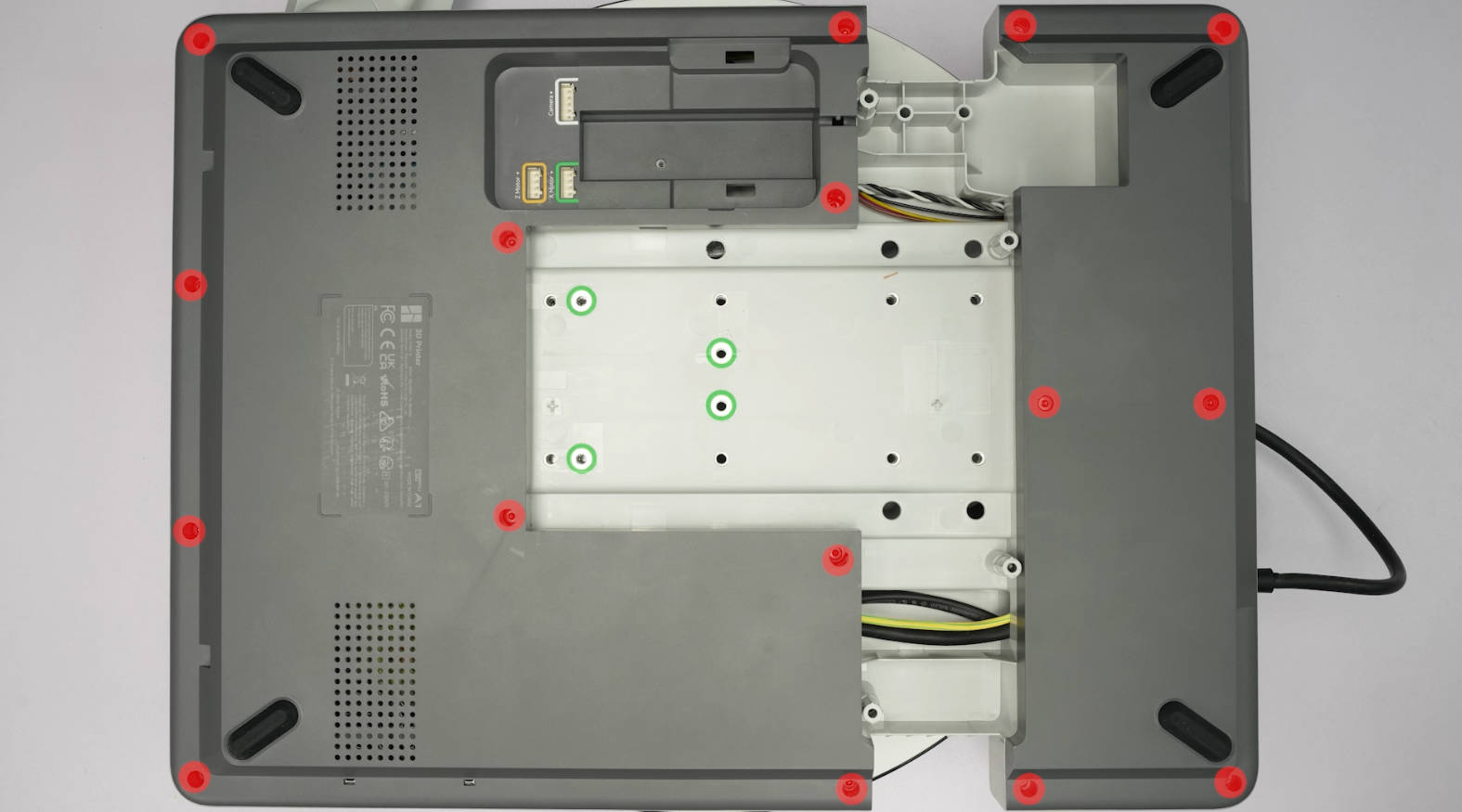

Fjern skruerne markeret med rødt for at fjerne bunddækslet.

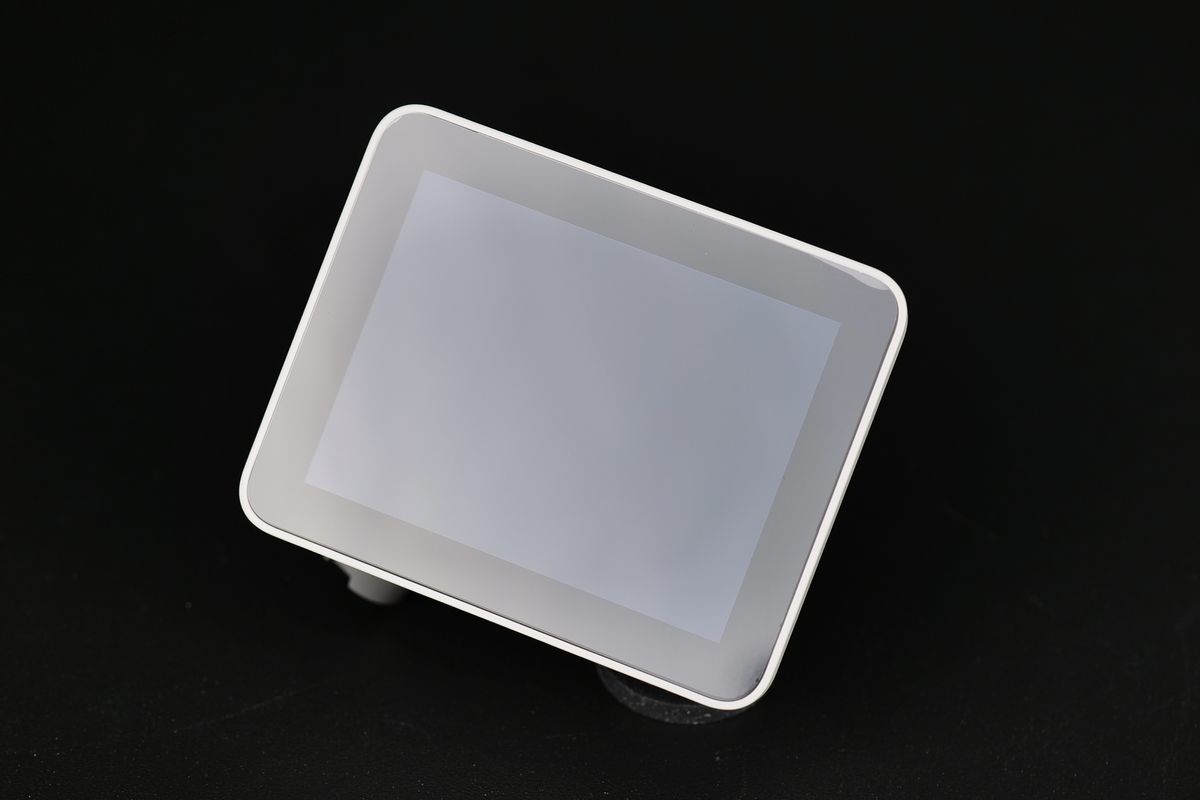

Trin 2 - Fjern touchskærmen

Du kan se vejledning til afmontering af skærm - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Trin 3 - Fjern AMS-tilslutningskortet

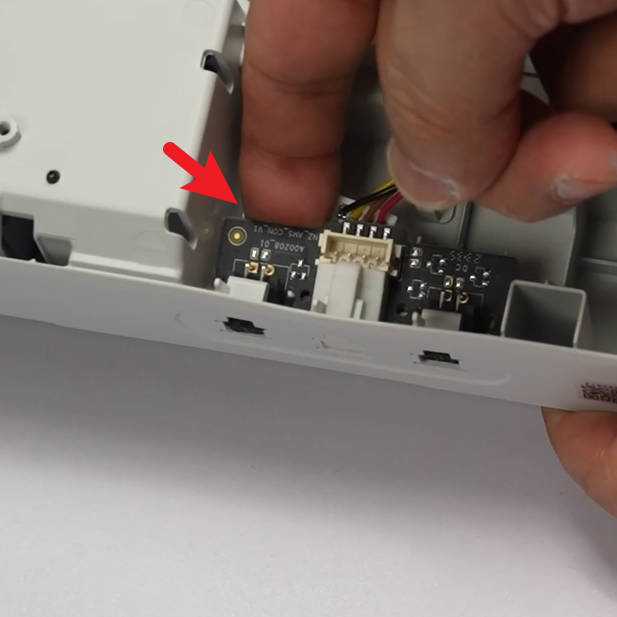

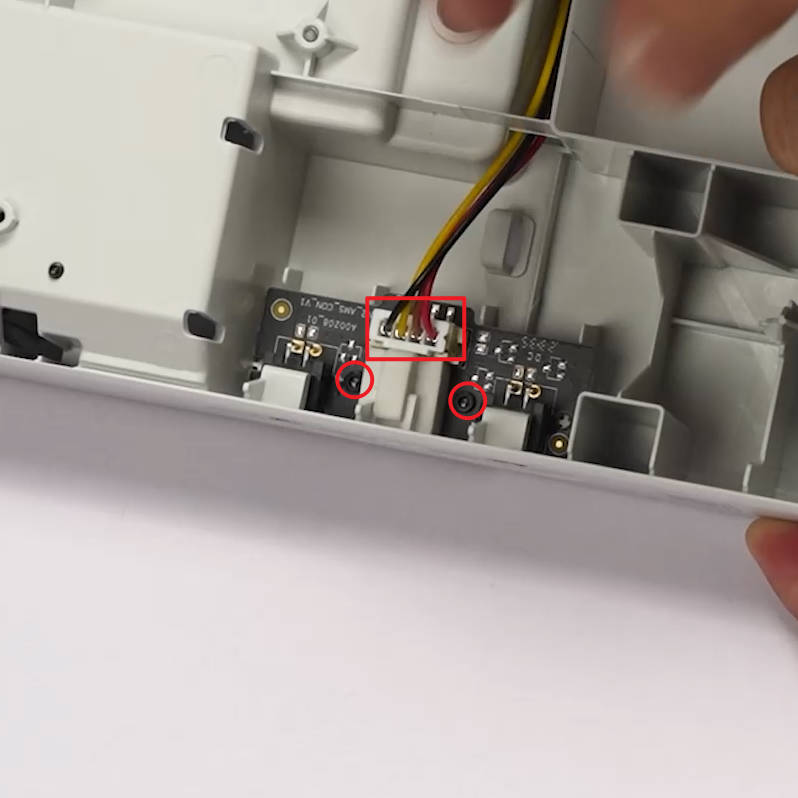

Frakobl kablet, fjern 2 skruer med en H1.5 unbrakonøgle, og fjern AMS-tilslutningskortet.

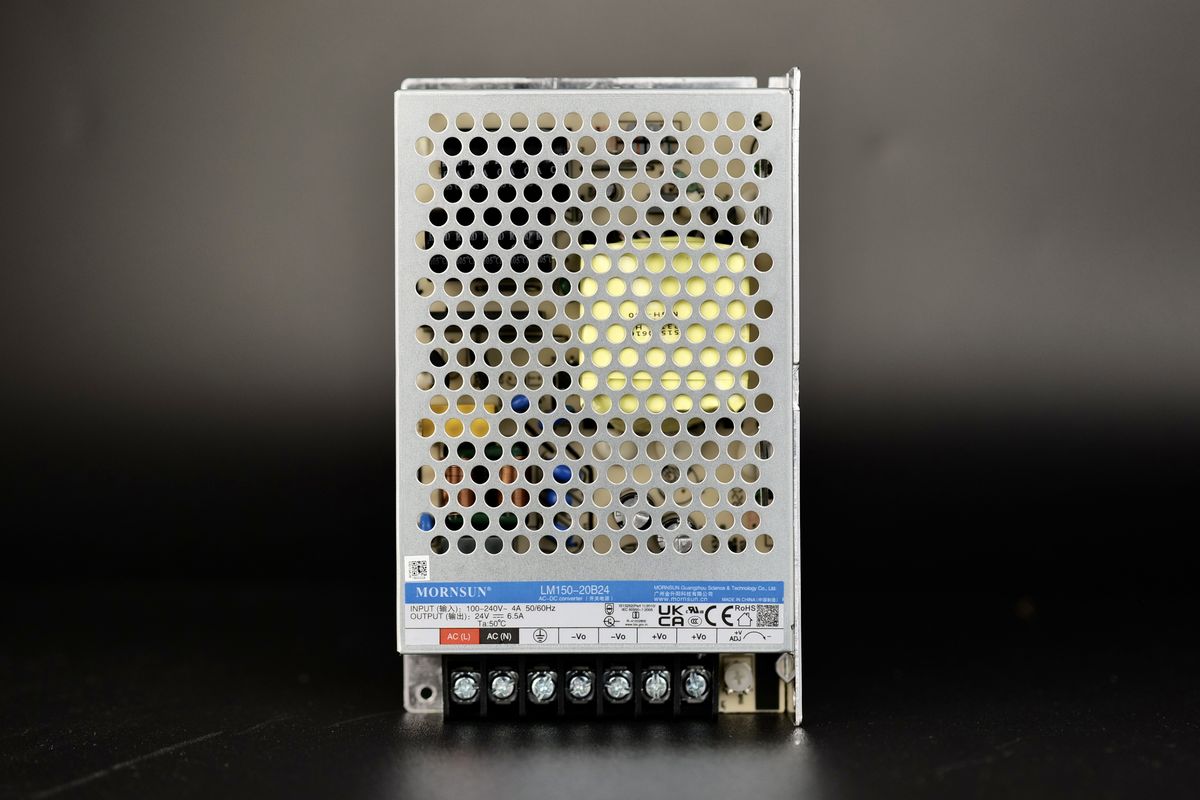

Trin 4 - Fjern strømforsyningen

Du kan se vejledning til afmontering af strømforsyning - A1 | Bambu Lab Wiki for detaljerede oplysninger.

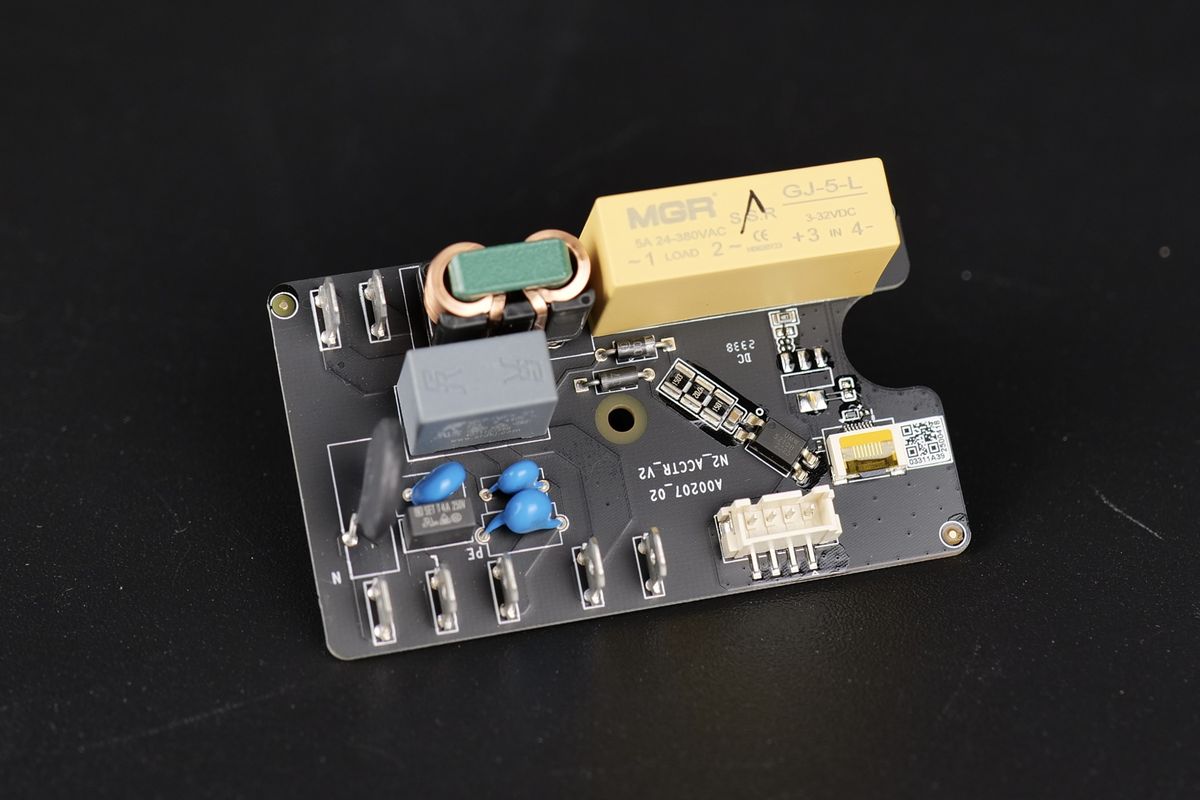

Trin 5 - Fjern AC-boardet

Du kan se vejledning til afmontering af AC-board - A1 | Bambu Lab Wiki for detaljerede oplysninger.

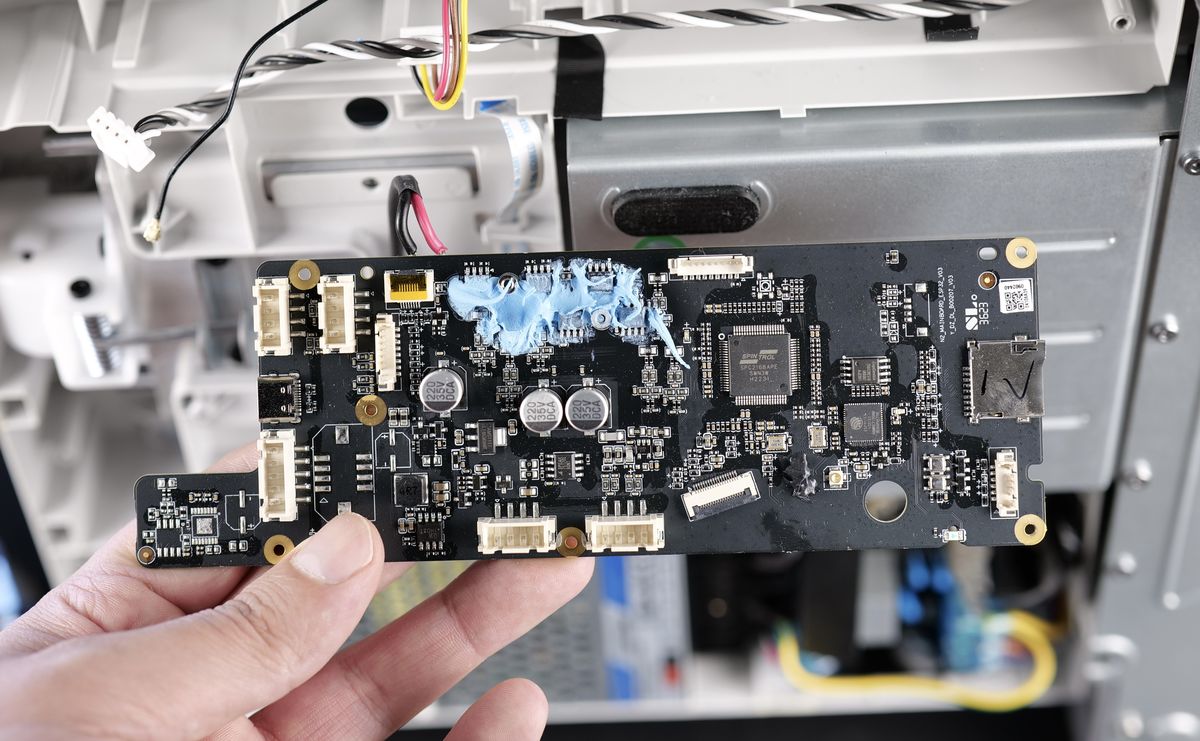

Trin 6 - Fjern bundkortet

Du kan se vejledning til afmontering af bundkort - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Trin 7 - Fjern kablerne

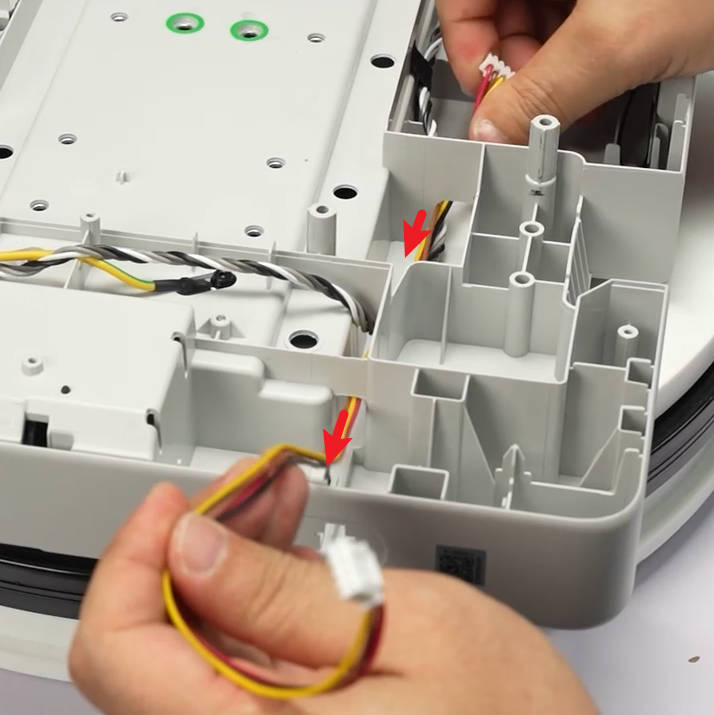

1. Frigør AMS-tilslutningskortets kabel fra spænderne, og træk det derefter ud mod AMS-tilslutningskortets monteringsposition.

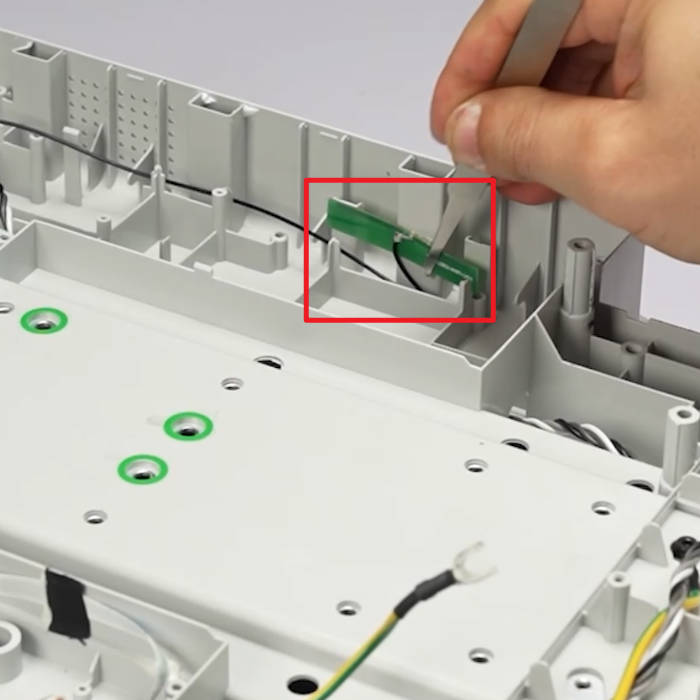

2. Vip Wi-Fi-antennekortet op med en pincet, og fjern Wi-Fi-antennen.

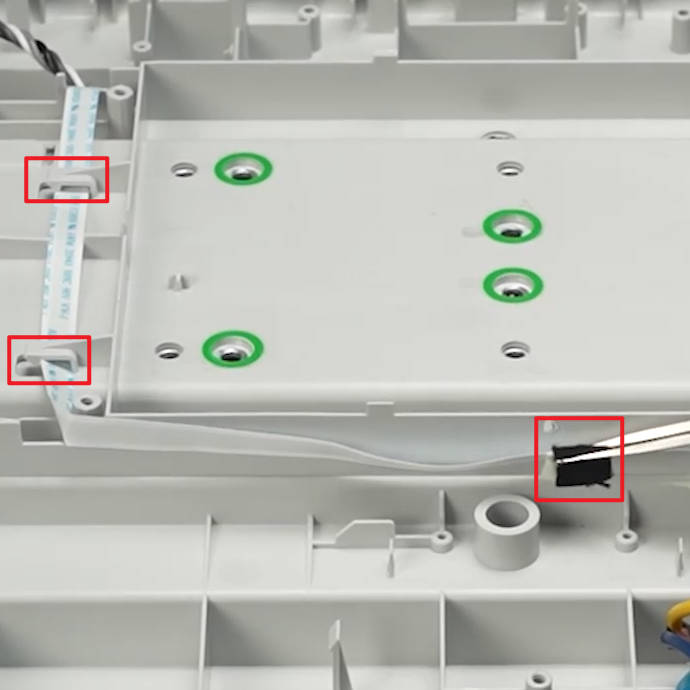

3. Fjern fladkablet, der forbinder bundkortet med AC-boardet.

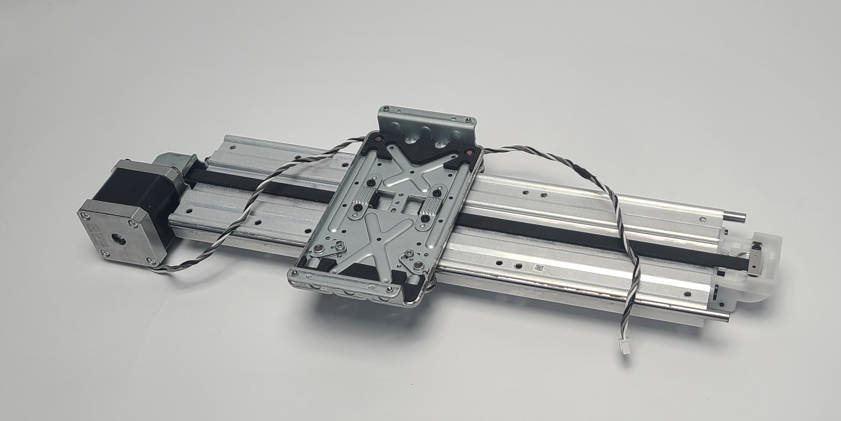

Trin 8 - Fjern Y-akseenheden

Du kan se vejledning til afmontering af Y-akseenhed - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Montering af A1 bundbase

Trin 1 - Monter AC-boardet

Du kan se monteringsvejledning til AC-board - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Trin 2 - Monter strømforsyningen

Du kan se monteringsvejledning til strømforsyning - A1 | Bambu Lab Wiki for detaljerede oplysninger.

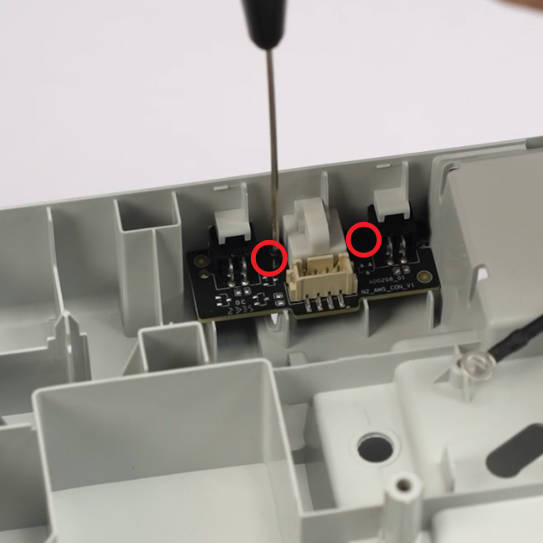

Trin 3 - Monter AMS-tilslutningskortet

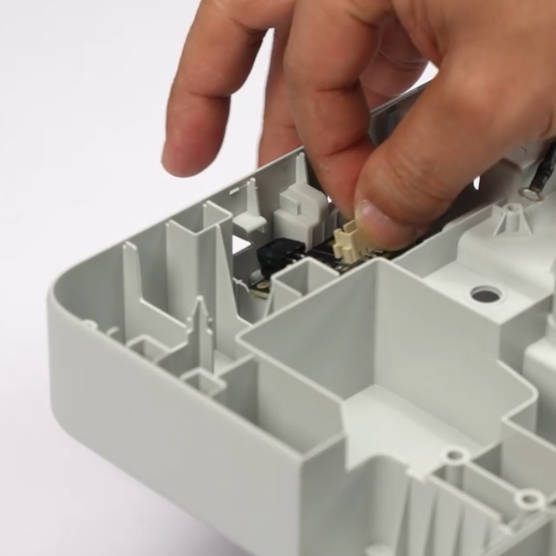

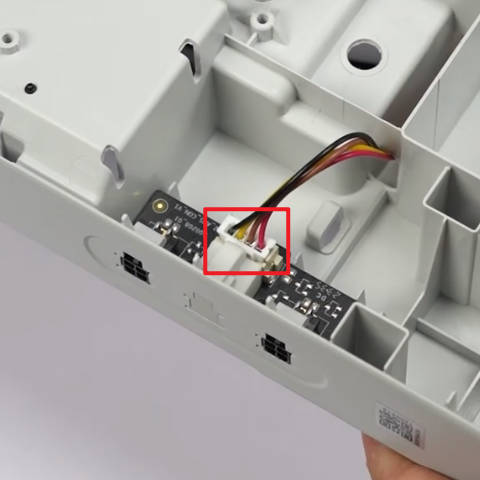

1. Monter AMS-tilslutningskortet, og tryk det fast på plads.

Trin 4 - Monter bundkortet

Du kan se monteringsvejledning til bundkort - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Trin 5 - Tilslut AMS-tilslutningskortets kabel

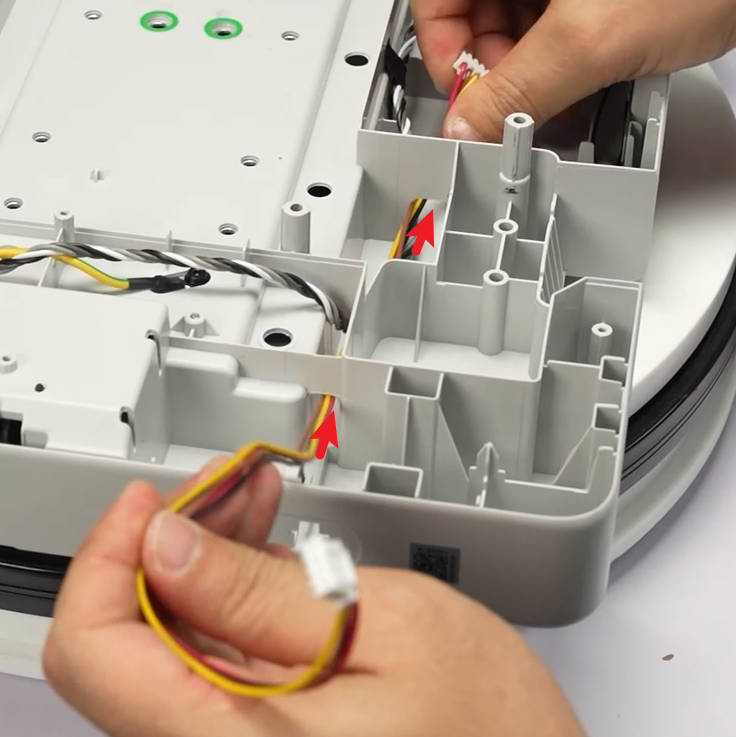

Før AMS-tilslutningskortets kabel igennem;

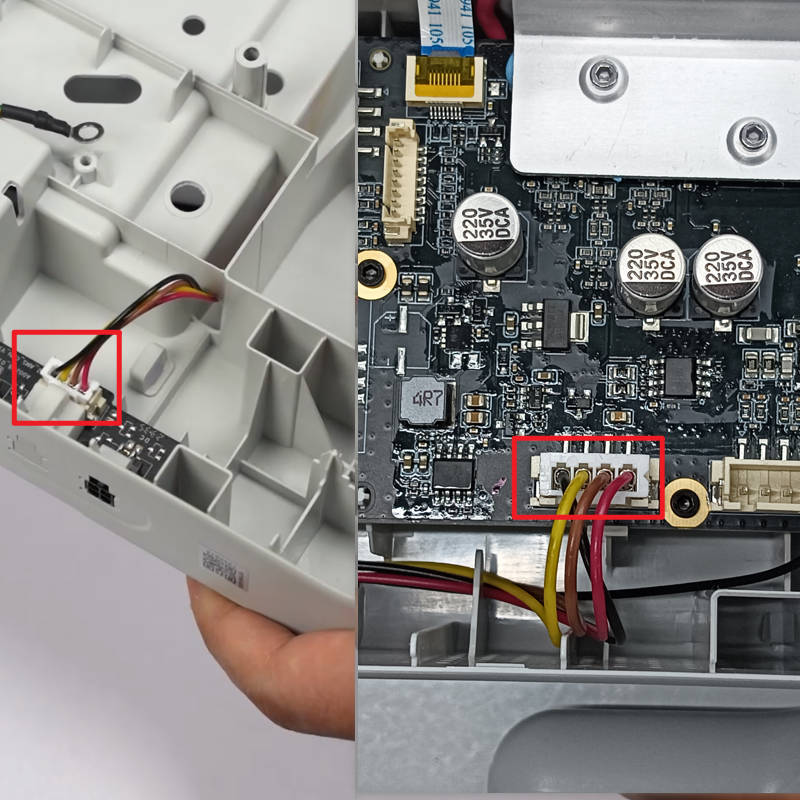

Tilslut kablet til stikkene på bundkortet og AMS-tilslutningskortet;

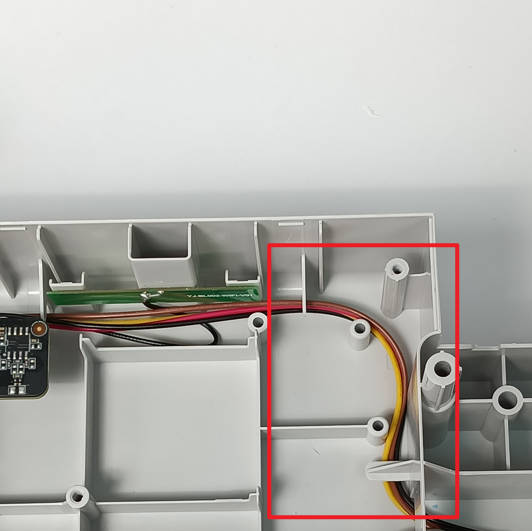

Arranger kablet, og tag forholdsregler for at undgå skade fra skruer.

Trin 6 - Monter Y-akseenheden

Du kan se monteringsvejledning til Y-akseenhed - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Trin 7 - Monter touchskærmen

Du kan se monteringsvejledning til skærm - A1 | Bambu Lab Wiki for detaljerede oplysninger.

Kontrollér funktionaliteten

1. Visuel inspektion: kontrollér, at alle tilslutningskabler er forbundet korrekt og er ordentligt arrangeret.

2. Den nyligt udskiftede Y-akse lineærskinne skal smøres. Klik på vejledning til smøring af A1's Y-akseskinne | Bambu Lab Wiki for den specifikke fremgangsmåde.

Reservedelsliste

Følgende er de reservedele, der indgår i denne vejledning.

Nr.	Beskrivelse	Billede	Nr.	Beskrivelse	Billede

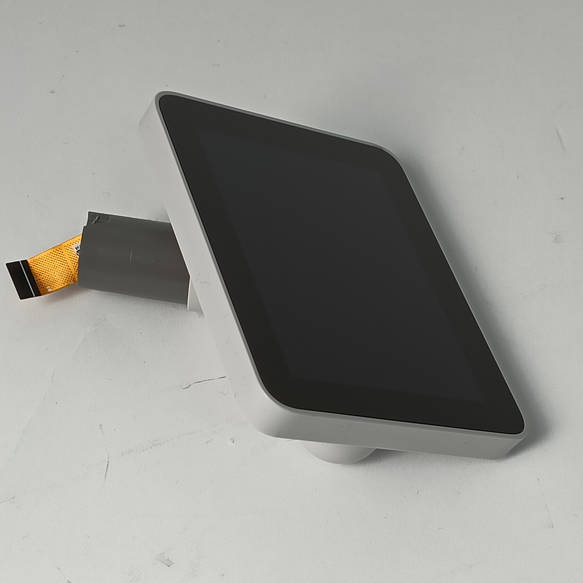

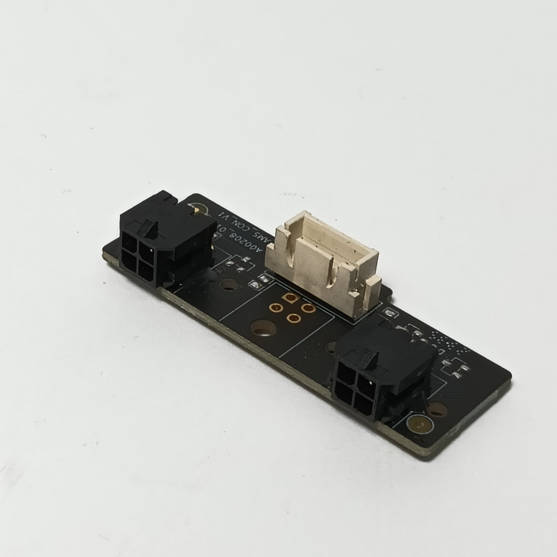

1	Touchskærm		2	AMS-tilslutningskort

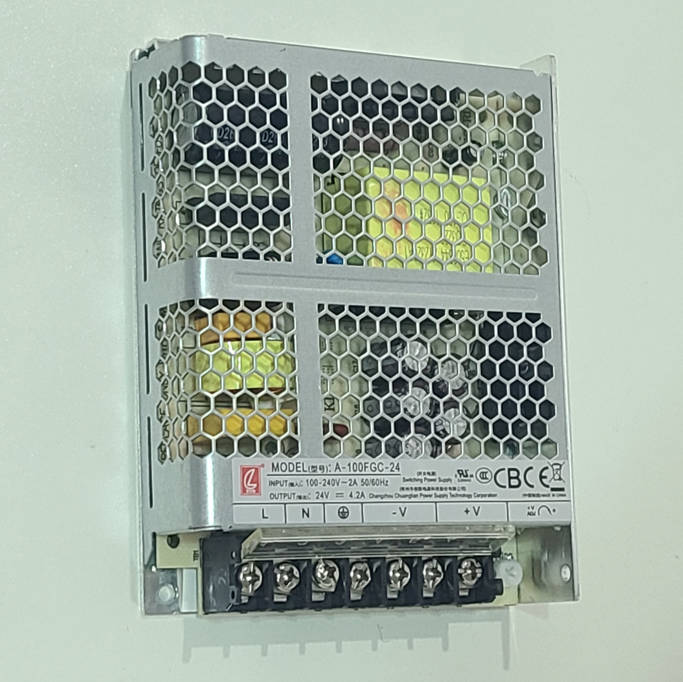

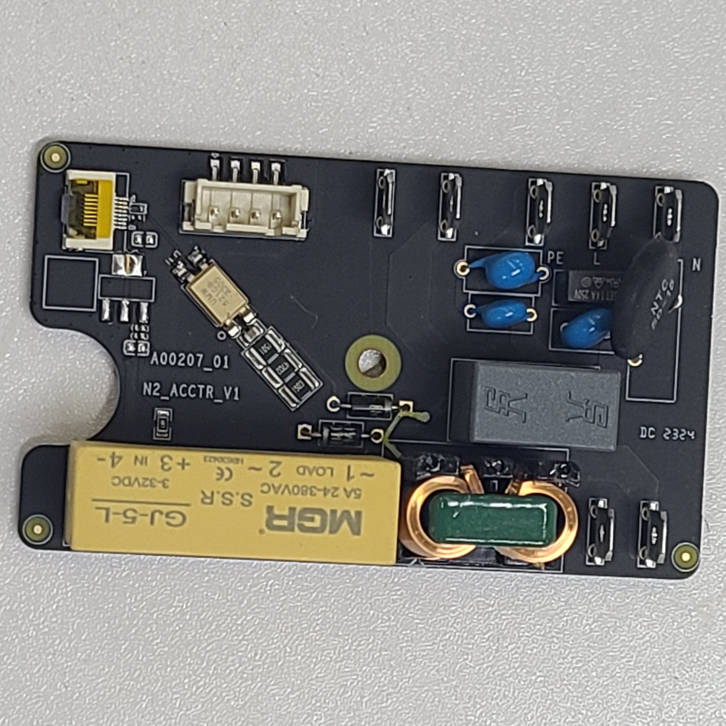

3	Strømforsyning		4	AC-board

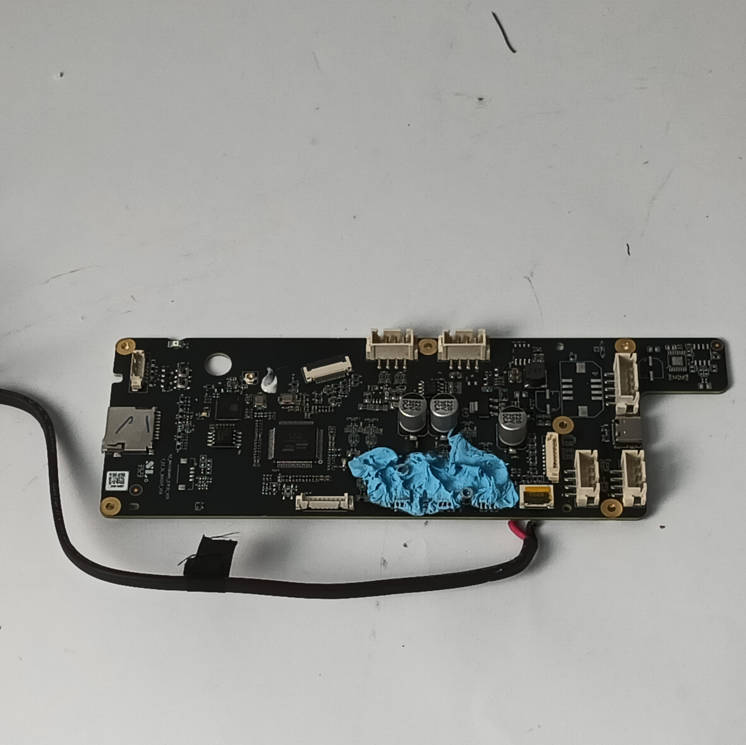

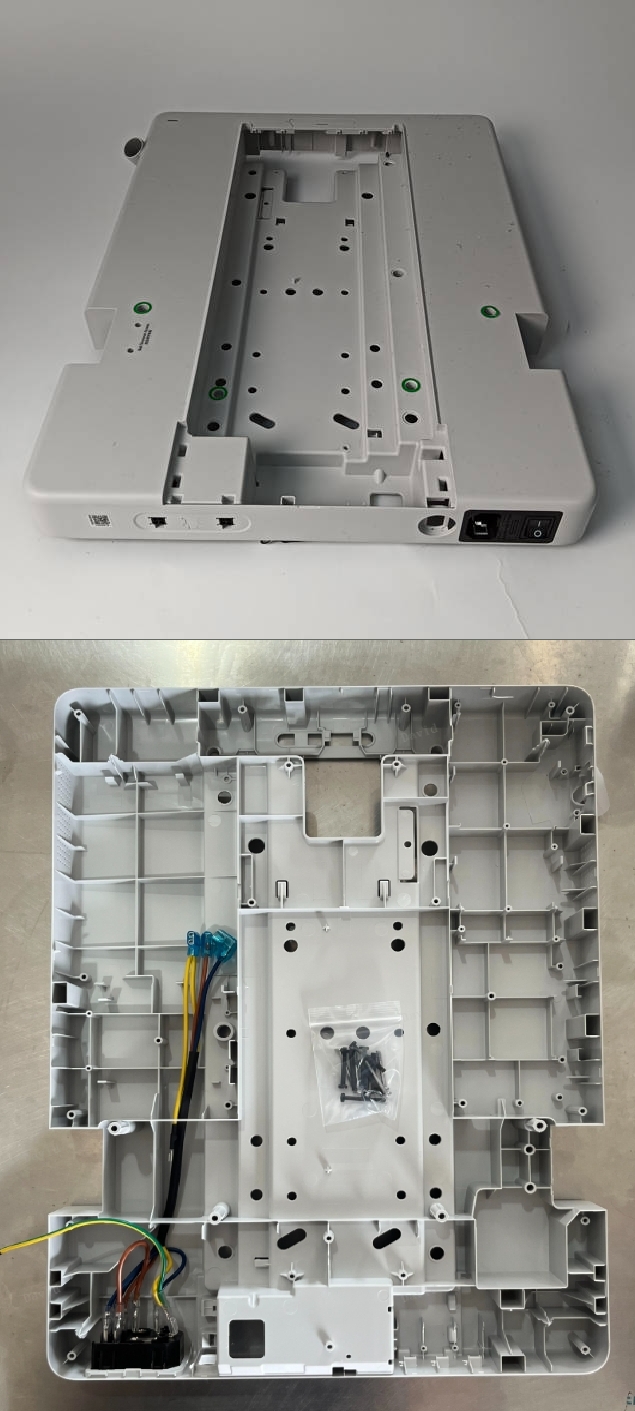

5	A1 bundkort		6	Basehus

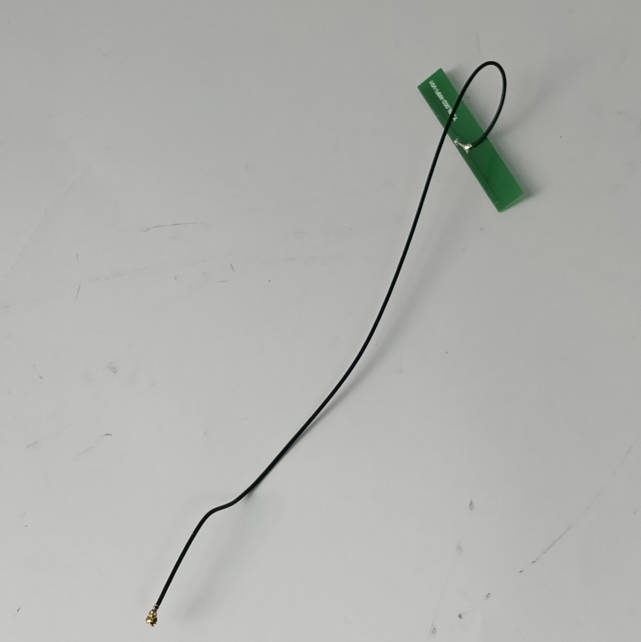

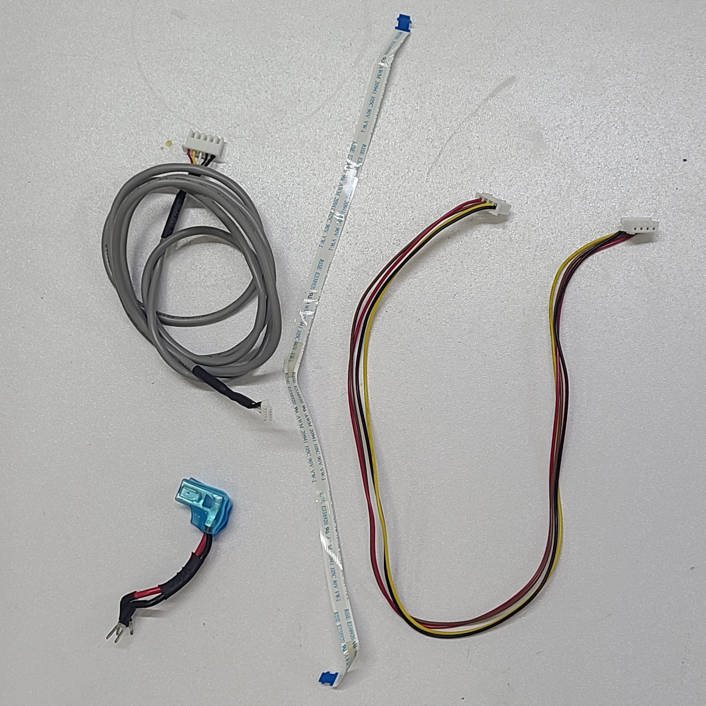

7	WiFi-antenne		8	Printer kabelpakke (kun A1)

📌 Bemærk:

1. Hvis det indebærer udskiftning af bundkortet, skal du oplyse både SN på det nye bundkort og det gamle SN på printeren til Bambu Labs supportteam efter udskiftningen. Det nye SN skal registreres; find flere detaljer på denne wikiside: Sådan finder og registrerer du printerens serienummer

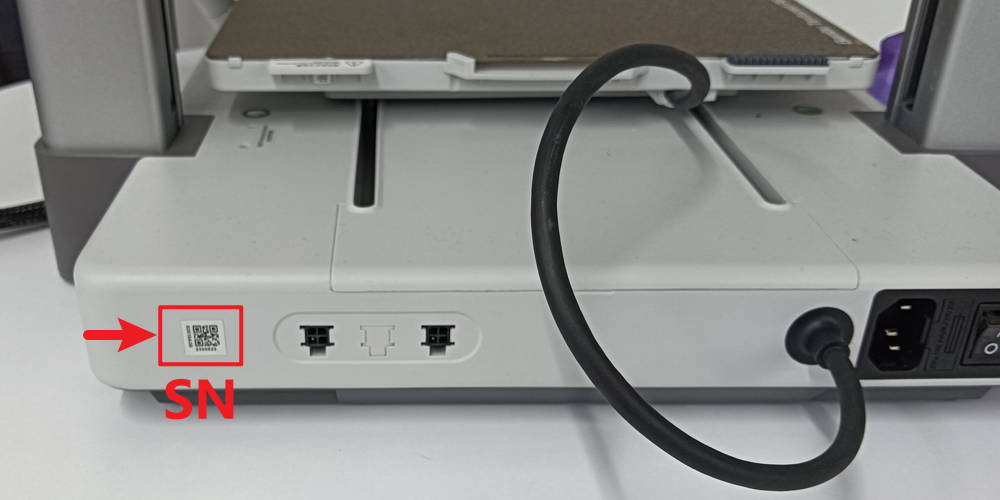

2. Hvis basehuset udskiftes, skal SN-mærkaten på bagsiden af det originale basehus flyttes over på det nye.
