A1 mini X-akse: afmonter og monter samling

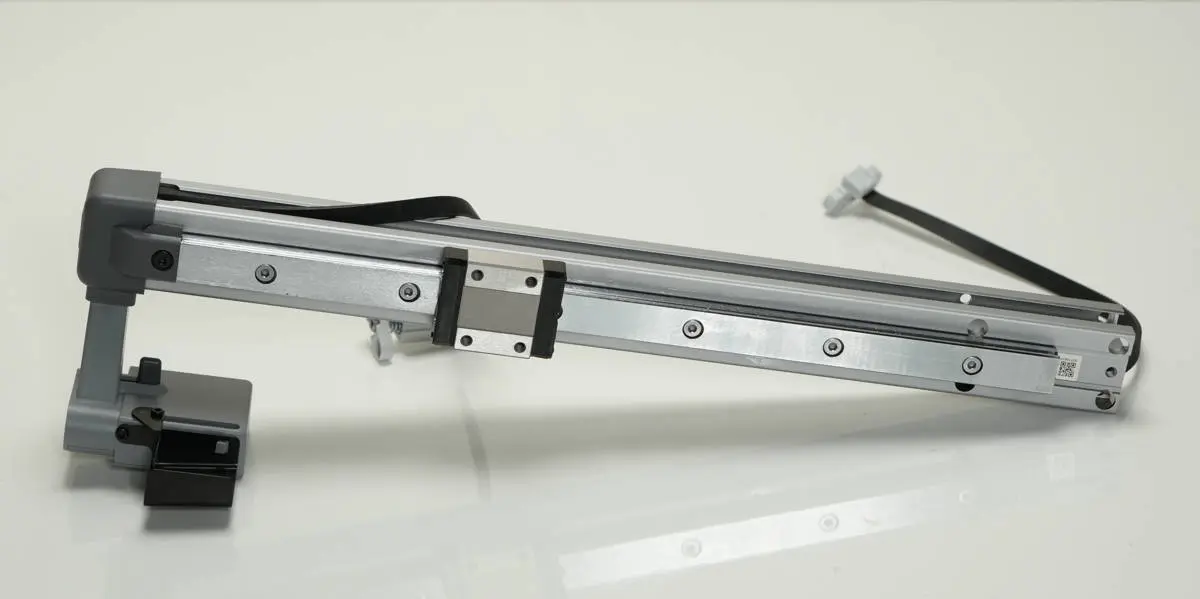

A1 mini X-akse-samling

Denne artikel giver vejledning og bemærkninger til afmontering og montering af A1 mini X-akse-samlingen. Hvis du skal udskifte komponenter under afmonteringen, kan du også bruge denne artikel som reference.

Reservedelsliste

Følgende er de enkelte eftersalgsdele, der indgår i denne guide.

NR.	Navn	Billede	NR.	Navn	Billede
1	Purge-visker		2	X-akse-samling

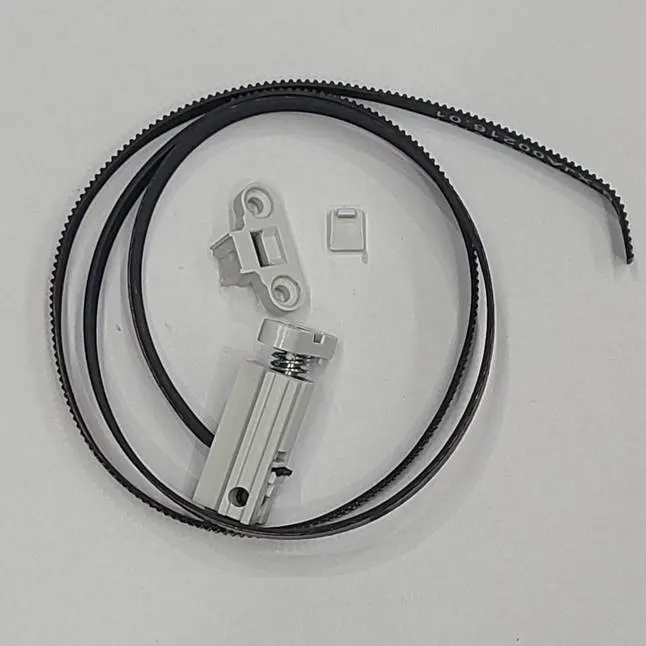

3	X-rem		4	XY-remskive

Værktøjsliste

• H1.5/2.0 unbrakonøgle.
• Pincet med flad spids.

Forudgående arbejde

Se evt. wikien:

A1 mini installationsguide

Udskift printhovedet - A1-serien

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder kablerne til printhovedet. Hvis printeren er tændt under sådanne opgaver, kan det give en kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at skille nogle dele ad, herunder hotend. Det kan blotlægge kabler og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at arbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonter X-akse-samlingen

Trin 1: Fjern bundpladen

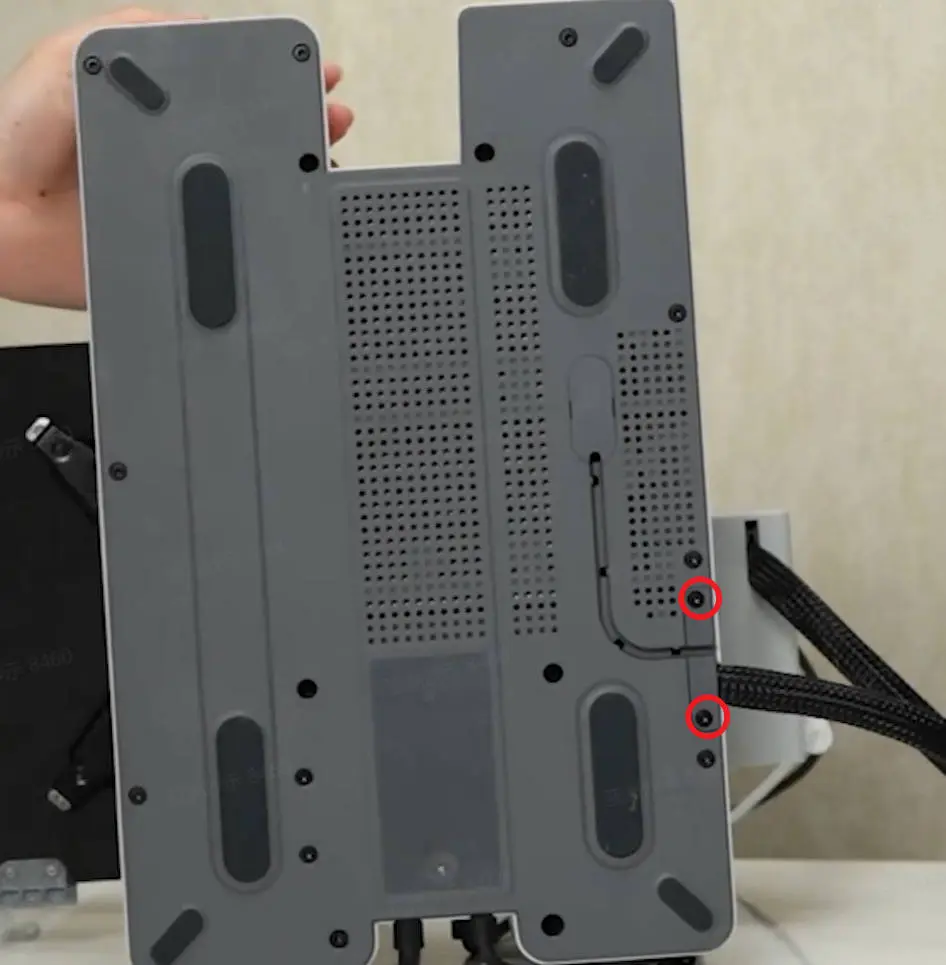

Vip printeren bagover, og fjern 2 skruer. Fjern kabelclipsen.

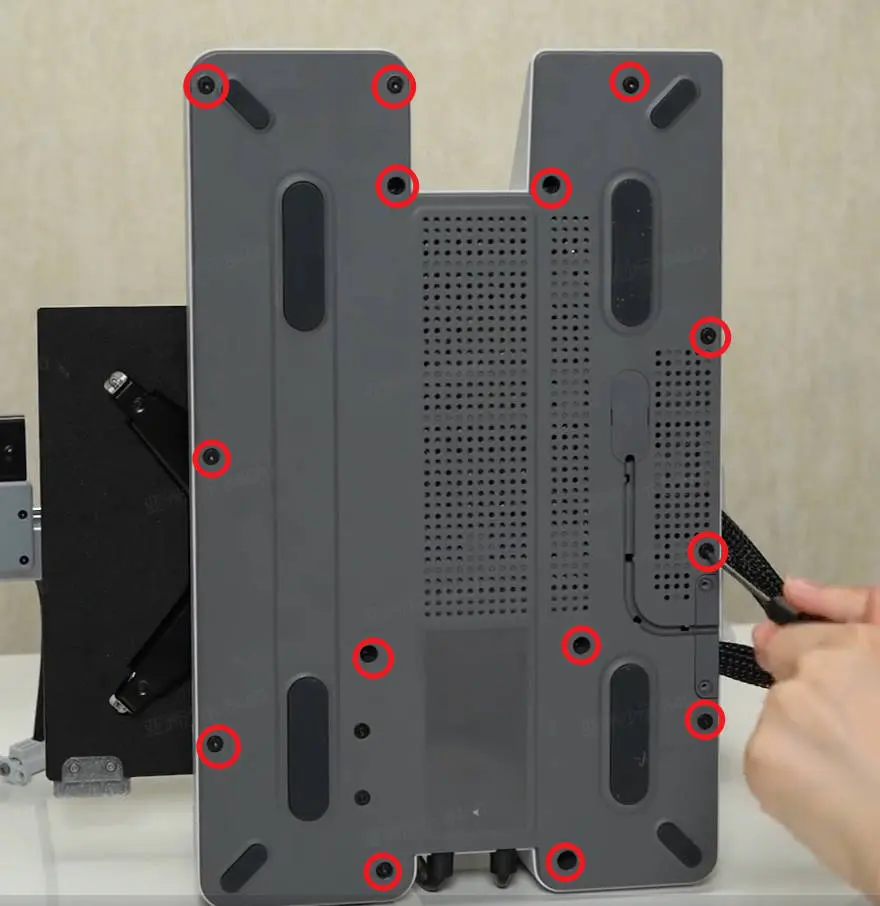

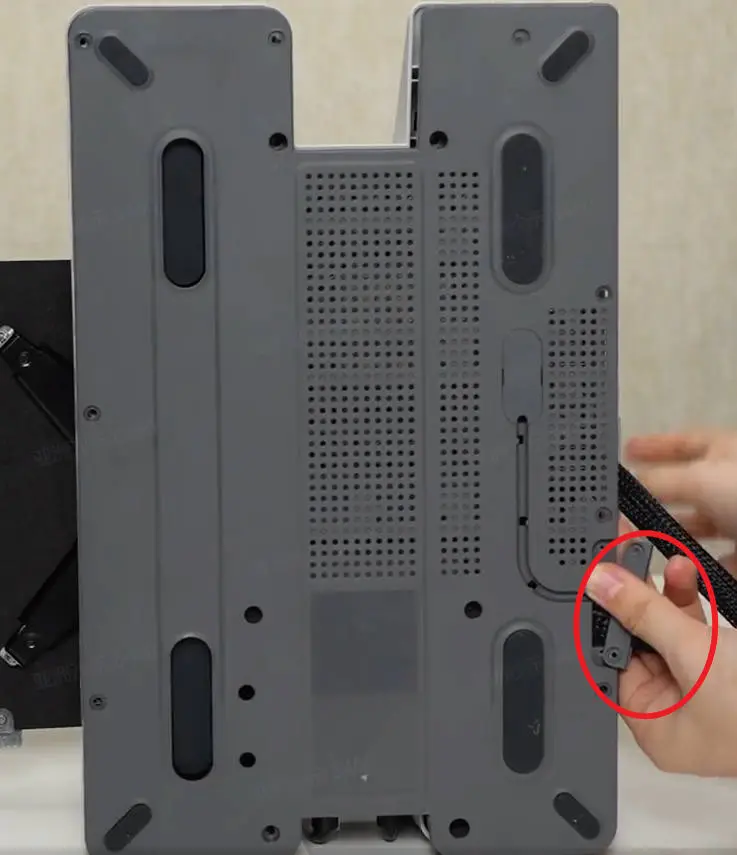

Fjern 14 skruer, og træk derefter i nylonstripsene for at løsne bundpladen, og fjern den.

Trin 2: Frakobl X-motorkablet

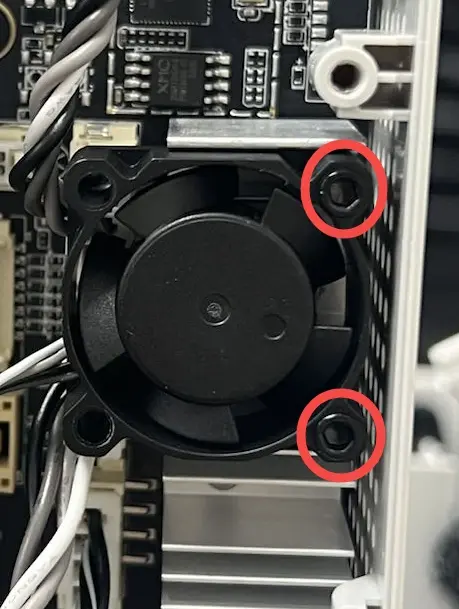

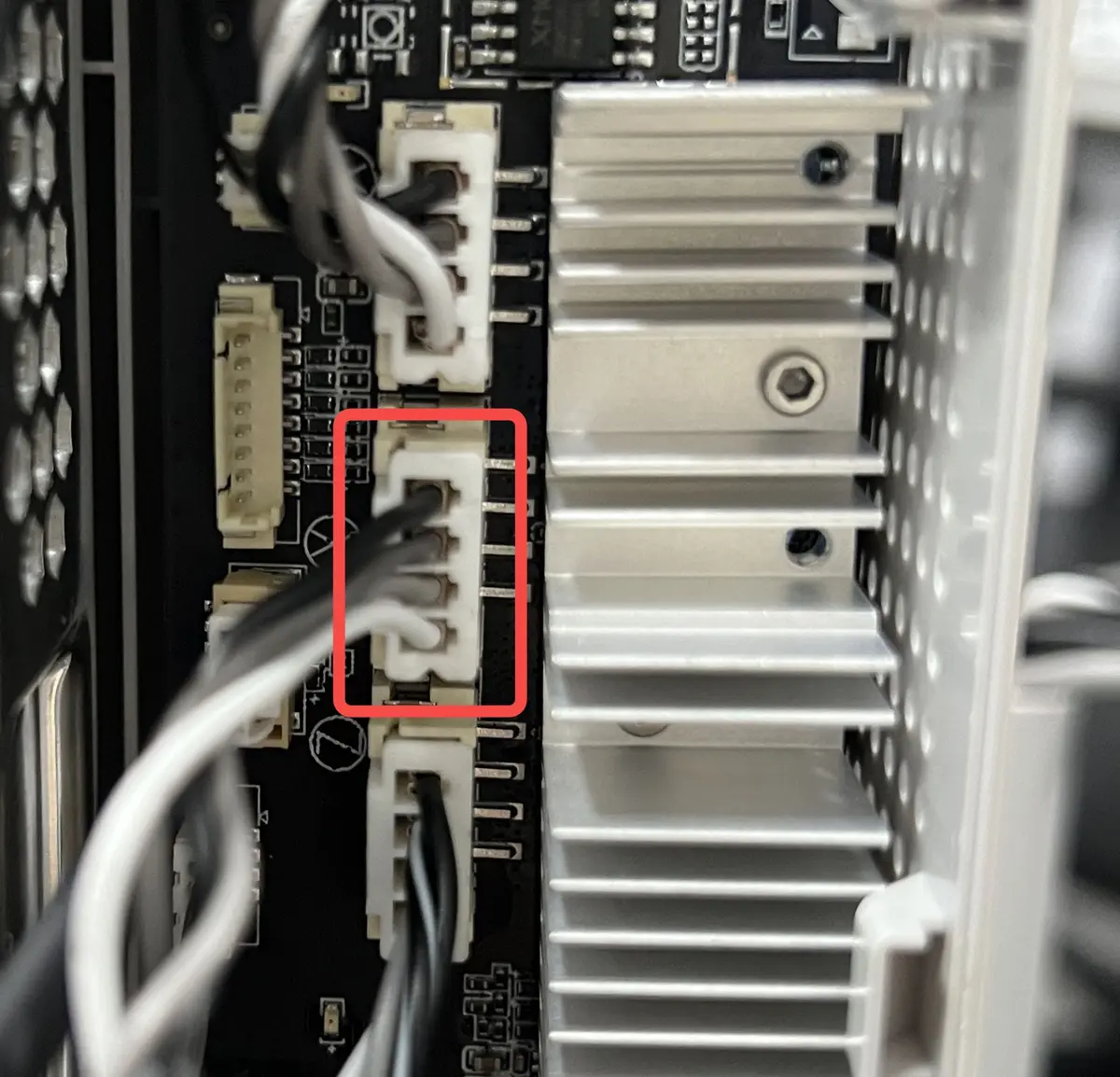

Fjern de 2 skruer til bundkortets blæser, tag blæseren ud, og frakobl derefter X-motorkablet fra bundkortet.

Trin 3: Fjern X-motorkablet

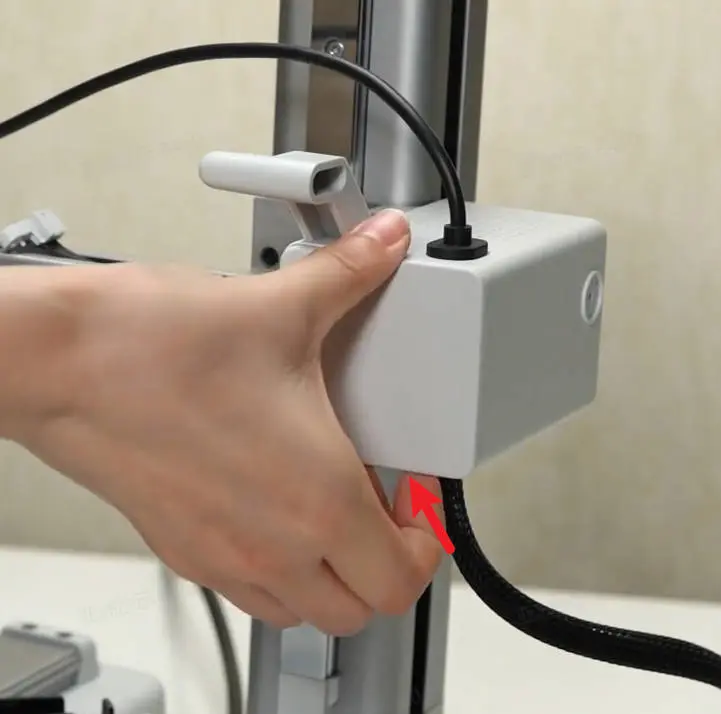

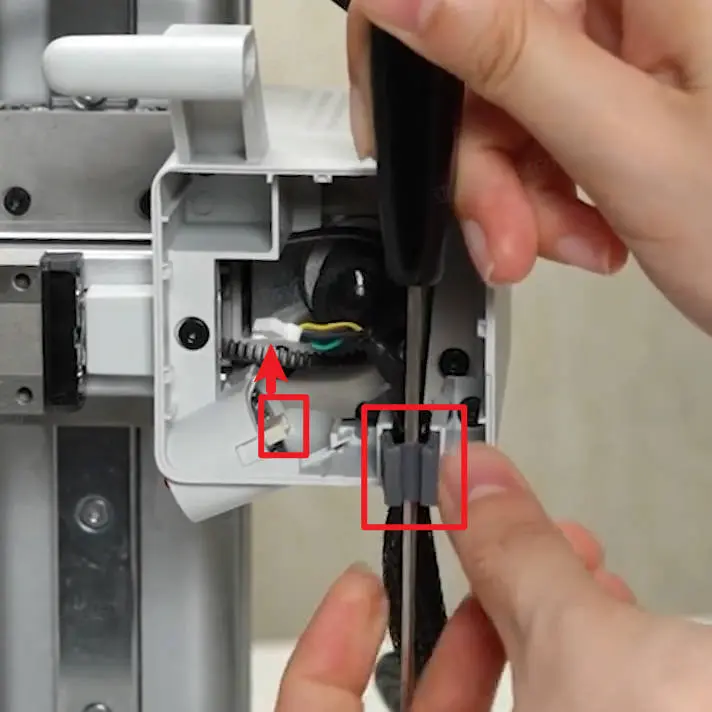

1. Tryk nedefra på motordækslets frontlåg for at fjerne det. Fjern kabelklemmen ved at føre en unbrakonøgle gennem klemmen og vippe den ud.

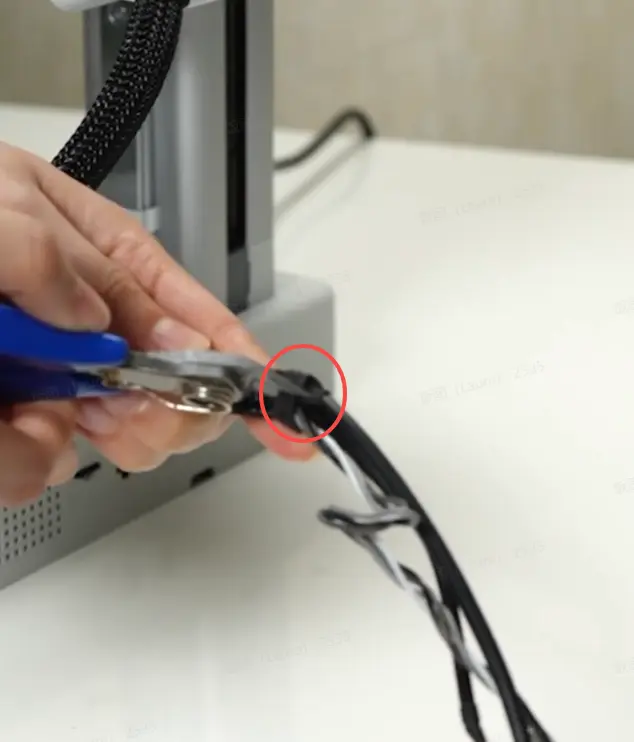

2. Riv tapen af i den ene ende af nylonnettet, og træk X-motorkablet ud.

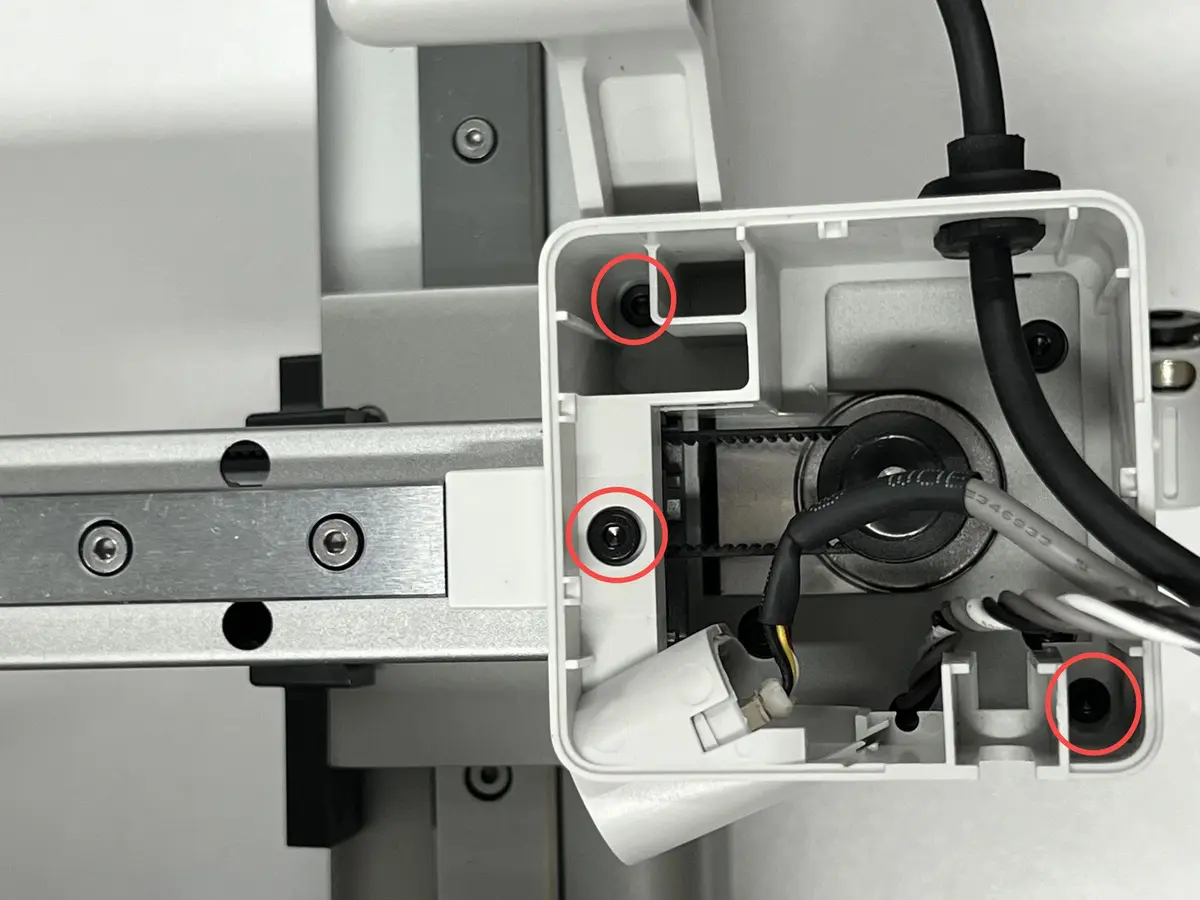

Trin 4: Fjern X-aksens motordæksel

Fjern 3 skruer, og tag X-motordækselsamlingen af.

Trin 5: Fjern X-motoren

1. Fjern 2 skruer, og fjern motorens bagdæksel. Fjern 4 skruer, og tag X-motoren af.

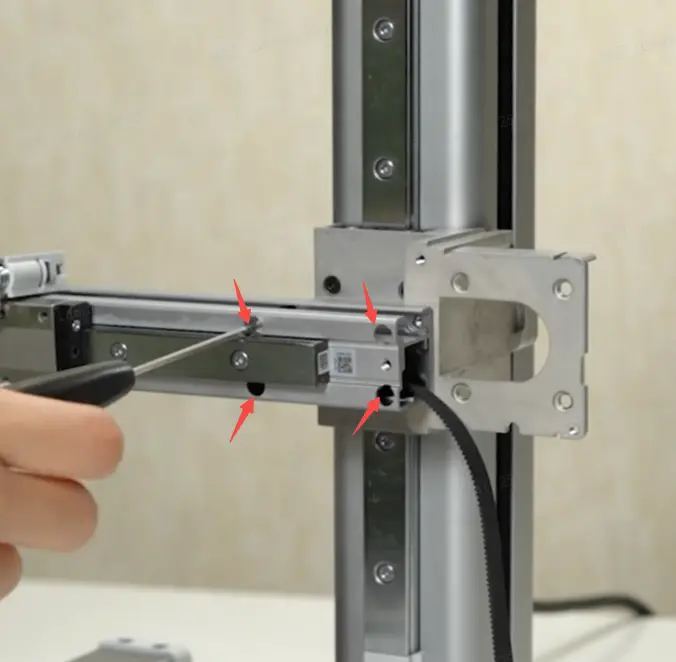

2. Fjern 4 skruer, og tag X-akse-modulet af.

Skil X-akse-samlingen ad

Trin 1: Fjern purge-viskeren

Skru 1 skrue A ud med H2.0 unbrakonøglen, skub derefter purge-viskeren tilbage, og fjern den.

Trin 2: Fjern X-remmen

1. Fjern 1 skrue med H2.0 unbrakonøglen, og fjern X-aksens dæksel;

Bemærk: Dækselskruen er kortere end purge-viskerens skrue. Hold de to skruer adskilt, så du undgår fejl ved den senere montering.

2. Frigør remlåsen i højre side, udløs remmen, hold remstrammeren, og træk remmen ud.

Trin 3: Fjern remskiven

Skru remskivens aksel ud, og fjern remskiven og 2 stk. spændeskiver.

Saml X-akse-samlingen

Trin 1: Monter remskiven

• Placer 1 stk. spændeskive på X-aksen.
• Placer endnu 1 stk. spændeskive på remskiven, og placer den på X-aksen.
• Sæt remskivens aksel på remskiven, og placer den derefter på X-aksen.
• Monter remskivens aksel, og spænd den.

Trin 2: Monter X-remmen

1. Tjek remmens retning, og før den gennem X-aksen fra siden med tomgangsremskiven.

2. Før remmen gennem endedækslet på den højre remstrammer, ret remstrammeren ind med remmen, og tryk dem sammen ind i strammerens endedæksel.

3. Monter X-aksens endedæksel, og spænd 1 skrue for at fastgøre det.

Bemærk: Dækselskruen er kortere end purge-viskerens skrue. Bruges den forkert, rammer purge-viskerens skrue X-aksens tomgangsremskive, hvilket giver unormal modstand på X-aksen og konstant tab af trin ved homing.

Trin 3: Monter purge-viskeren

Monter purge-viskeren, og fastgør den med 1 skrue.

Monter X-akse-samlingen

Trin 1: Monter X-akse-samlingen

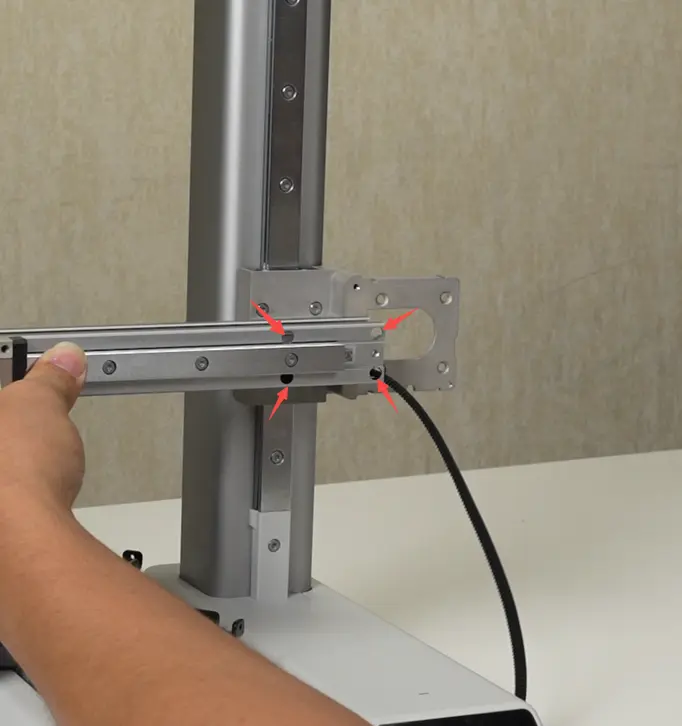

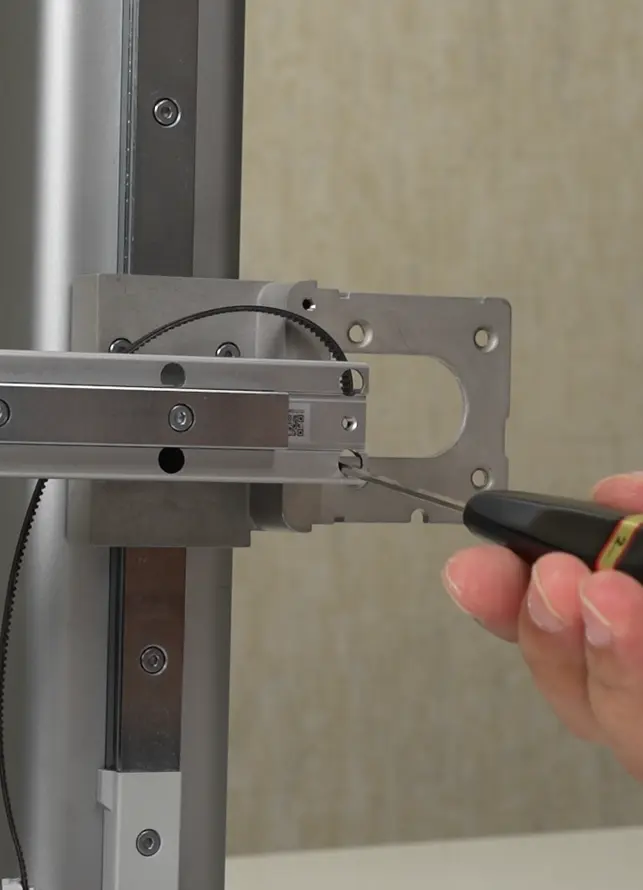

Monter X-akse-modulet, og pas på, at X-slæden ikke falder af, og spænd derefter de 4 skruer. Pas på ikke at klemme X-aksens tandrem, når du spænder de 2 nederste skruer.

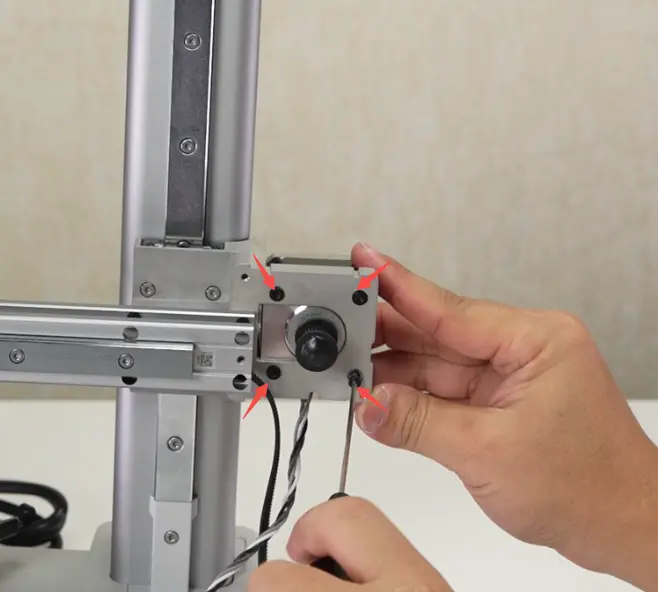

Trin 2: Monter X-motoren

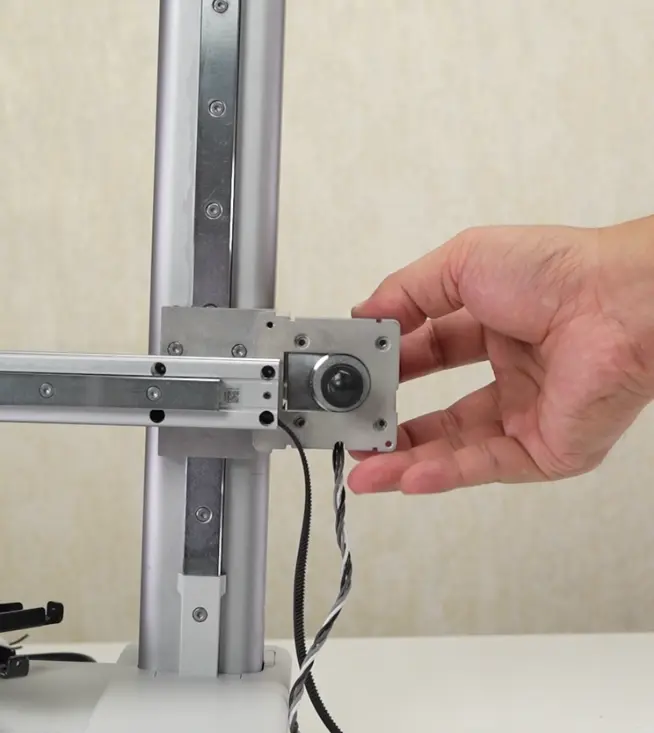

Monter X-motoren med motorkablet vendt nedad, og spænd de 4 skruer.

Trin 3: Monter X-motordækslet

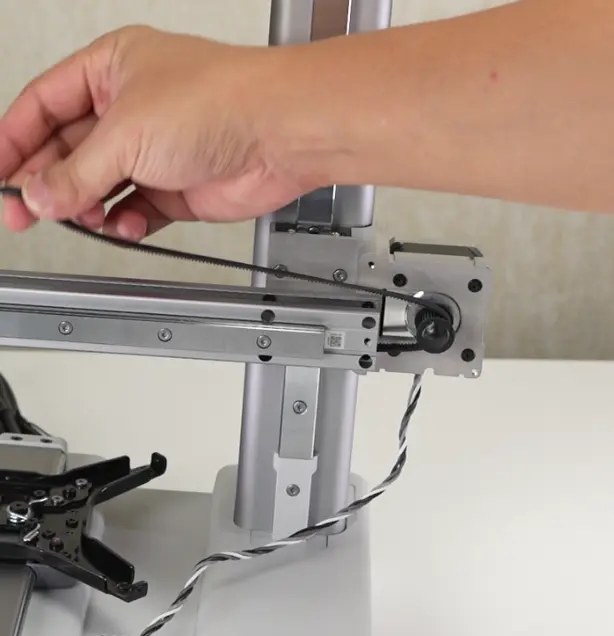

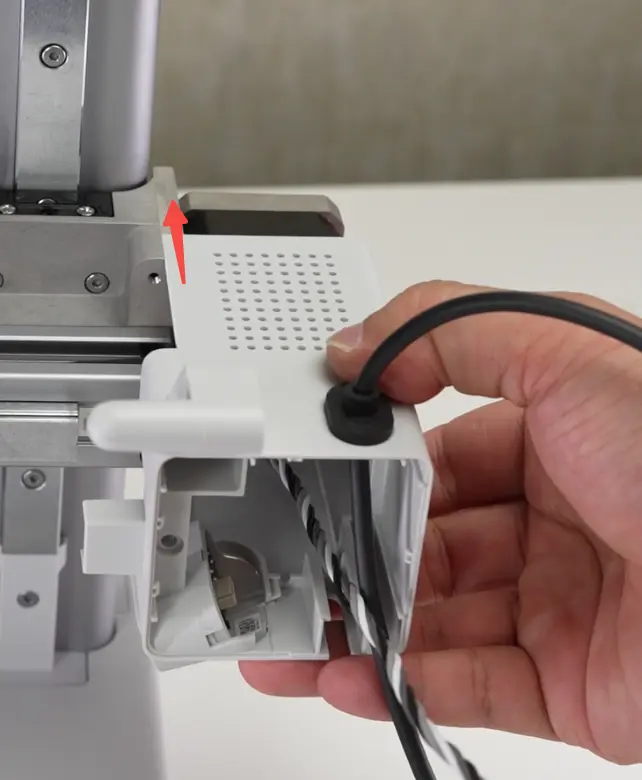

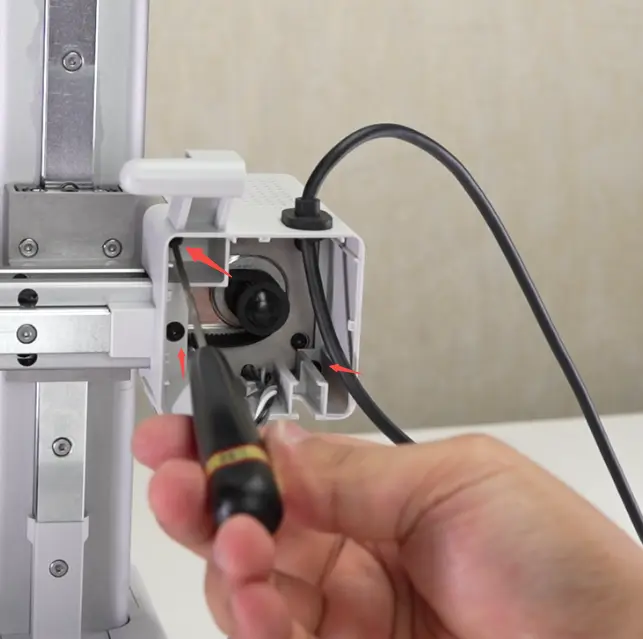

Før X-aksens rem omkring motorens drivhjul, og monter derefter motordækslet på adapterbeslaget i pilens retning. Bemærk, at motorkablet skal føres gennem motordækslet. Spænd 1 skrue på X-aksen og 2 skruer inde i motordækslet for at fastgøre motordækslet;

Trin 4: Arranger X-motorkablet

1. Før X-motorkablet gennem nylonnettet, og omvikl den anden ende af nylonnettet med tape.

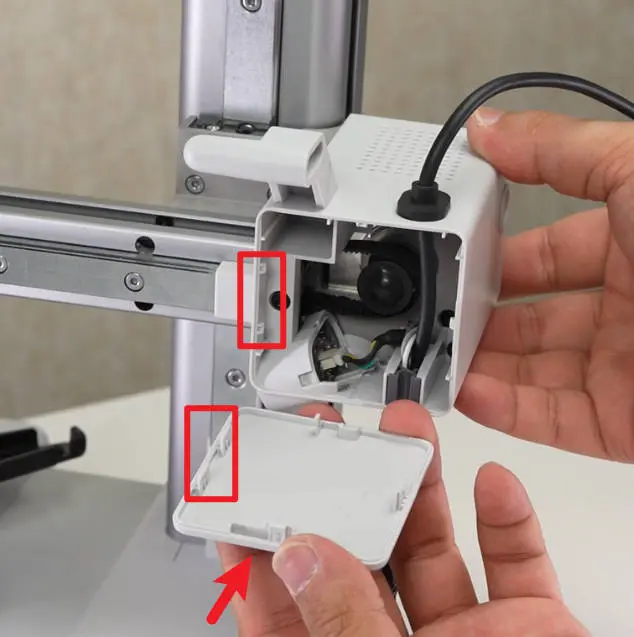

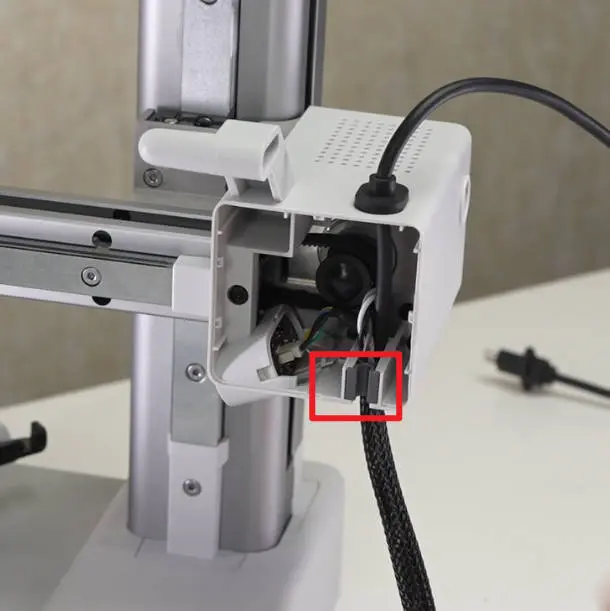

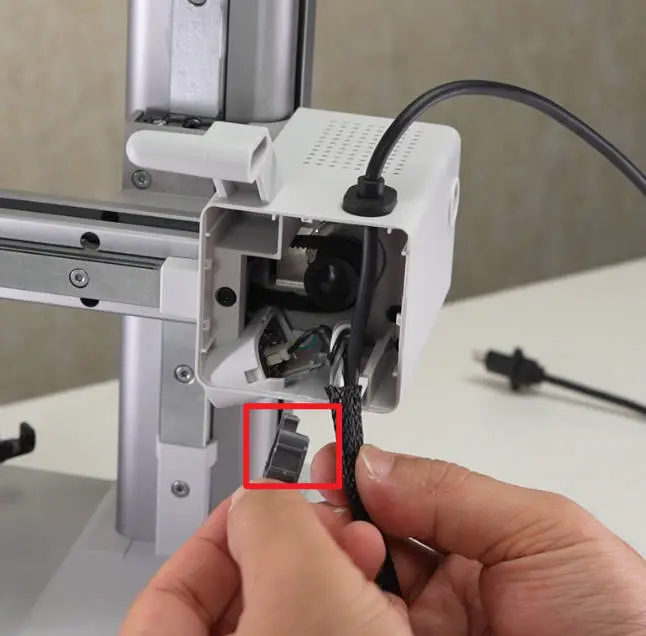

2. Tjek kabelklemmens retning, monter kabelklemmen på motordækslet, tjek derefter monteringsretningen, og sæt motordækslets frontlåg på;

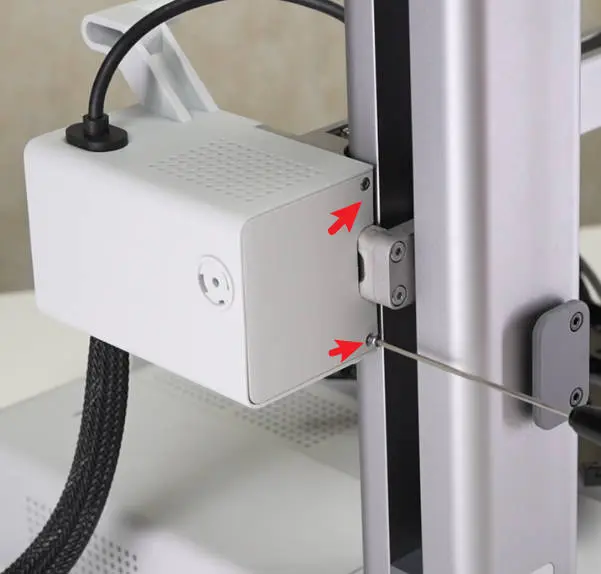

3. Monter X-motordækslets bagdæksel, spænd 2 skruer, og ret monteringspositionen ind.

Trin 5: Tilslut X-motordækslet

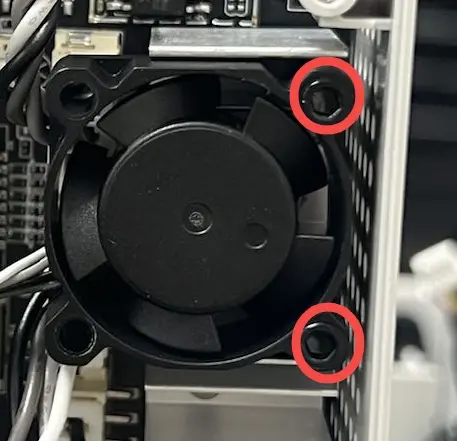

Tilslut X-motorkablet til bundkortet. Placer bundkortets blæser, og fastgør den med 2 skruer.

Trin 6: Monter bundpladen

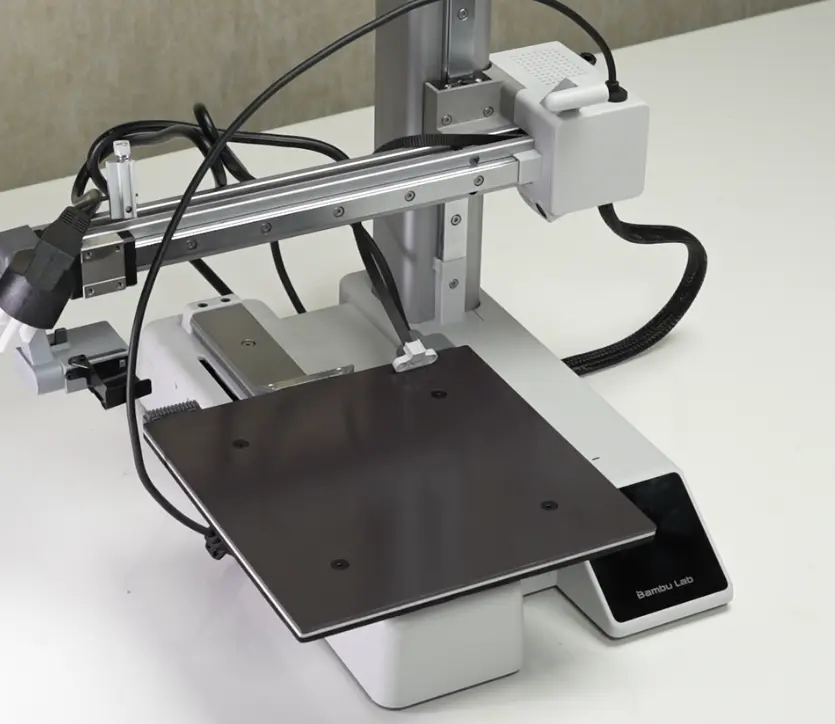

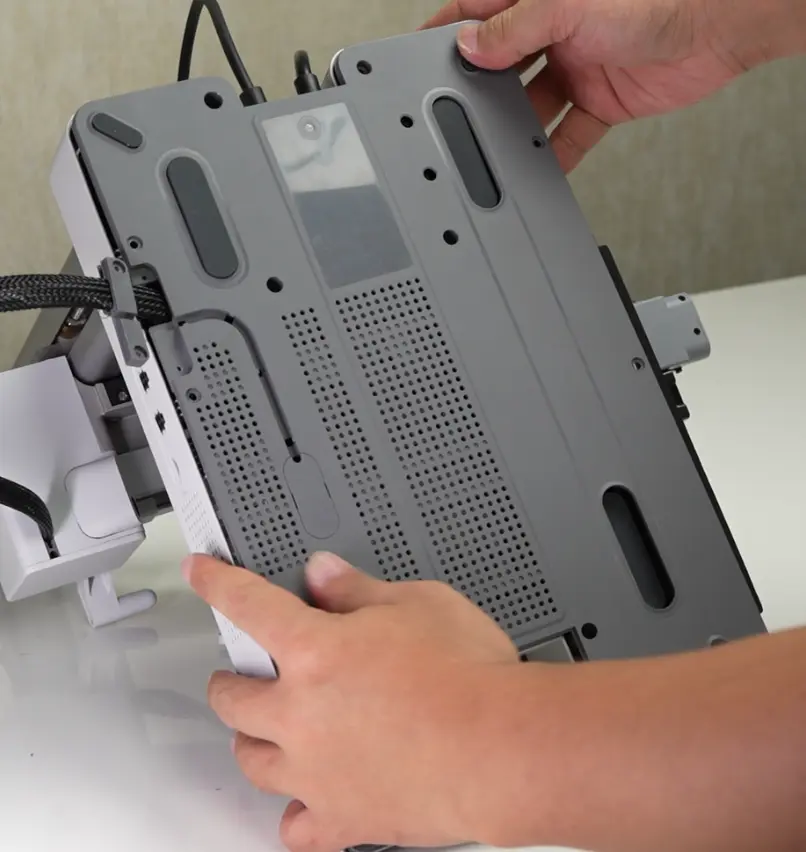

Monter bundpladen, ret positionen ind, og spænd 14 skruer for at fastgøre den; monter derefter kabelklemmen, og spænd 2 skruer for at fastgøre den; stil printeren oprejst.

Kontrollér funktionen

Bekræft, at X-aksens slæde bevæger sig frit uden unormal støj, og pas på, at slæden ikke falder af.
