Udskiftning af Z-motor

Hvad er Z-motoren

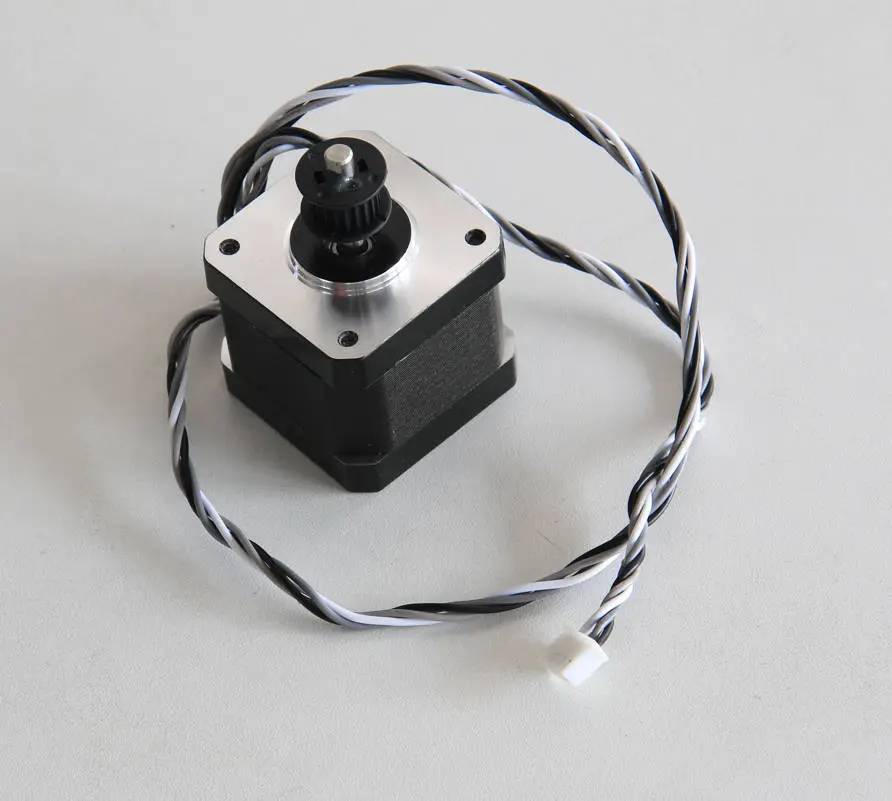

Z-motoren er en steppermotor med kabel og drivhjul, der driver heatbedets bevægelse i Z-aksens retning via Z timing belt.

Hvornår skal det bruges

• Z-motoren er brændt ud og kan ikke fungere
• Serviceteamet har bekræftet Z-motorens fejl via loganalyse

Nødvendigt værktøj og materialer

1. Ny Z-motor
2. H2.0 unbrakonøgle

Sikkerhedsadvarsel og printerens tilstand inden start

1. Sluk strømmen og fjern strømkablet;

2. Det er nødvendigt at rense fremmedlegemer fra maskinens bundramme for at sikre, at heatbed kan sænke jævnt til bunden;

3. Det øverste glasdæksel og LCD-displayet skal fjernes inden printeren vendes på hovedet.

Vejledning

Trin 1 - Rens bundrammen

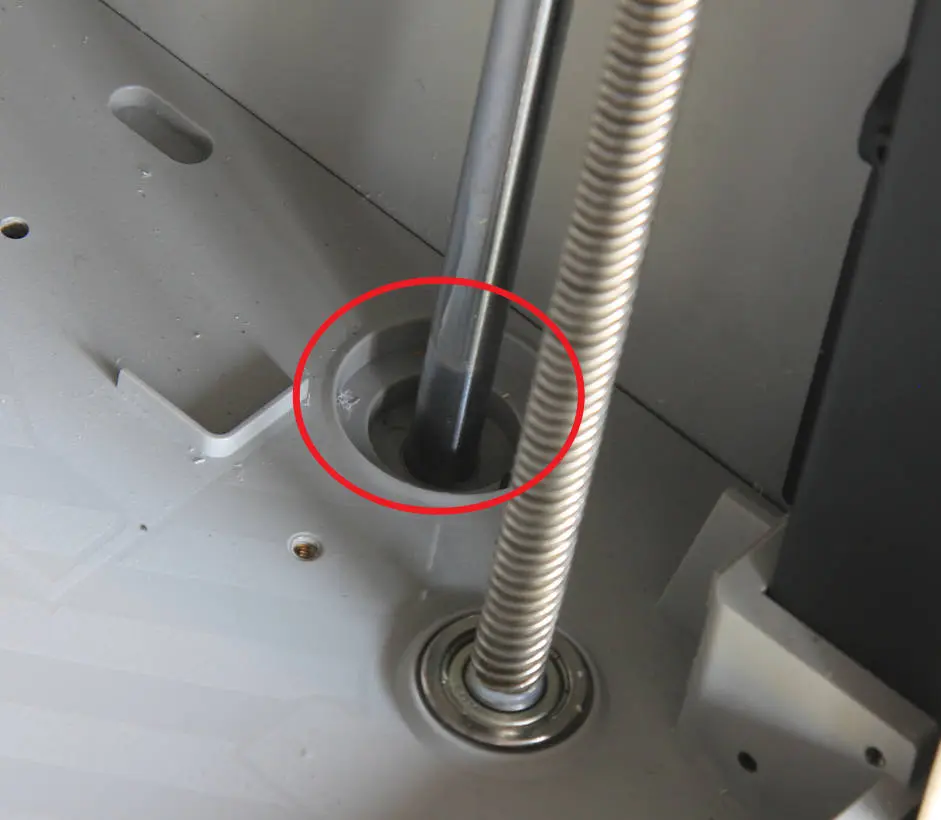

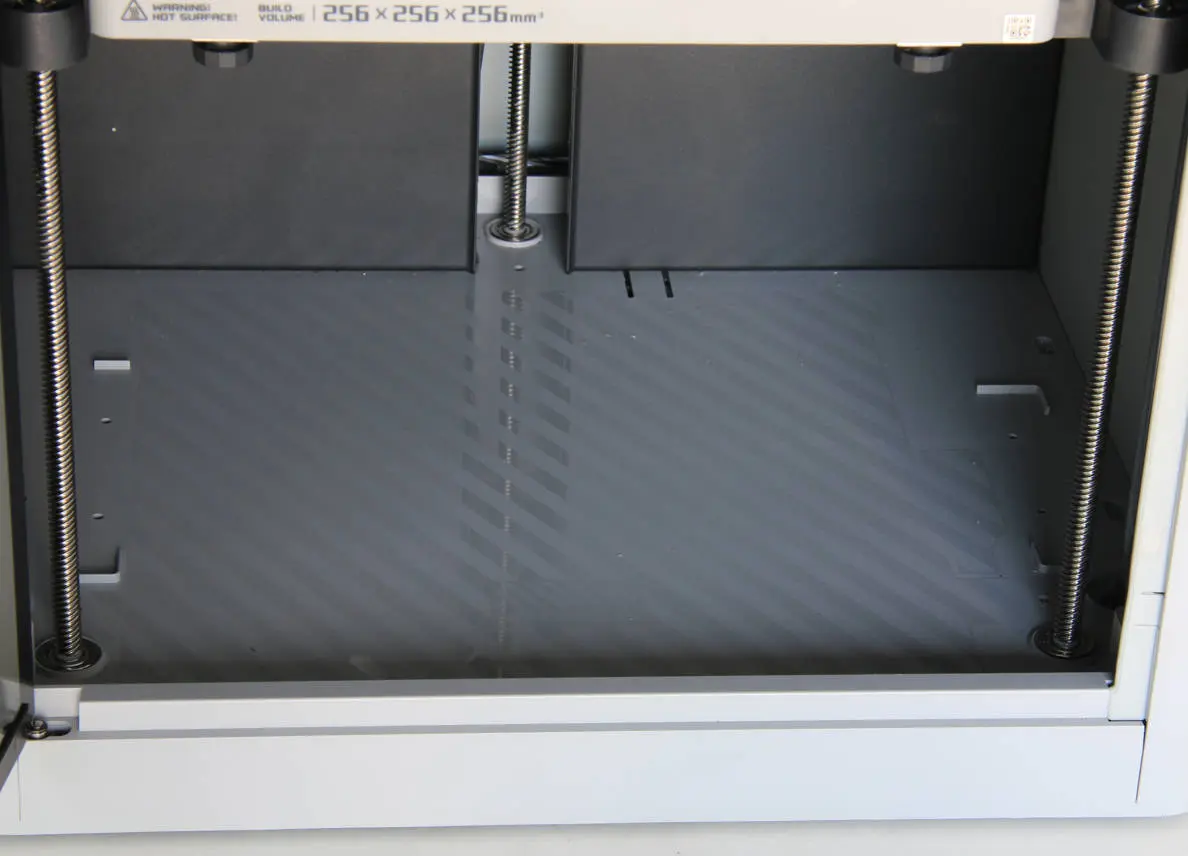

Fjern genstande på bundrammen, særligt rester på de polerede stænger, og fjern dernæst det øverste glasdæksel.

Trin 2 - Sænk heatbed til bunden og lås sliderne

Der er to tilfælde med forskellig fremgangsmåde.

Tilfælde 1: Motoren virker stadig

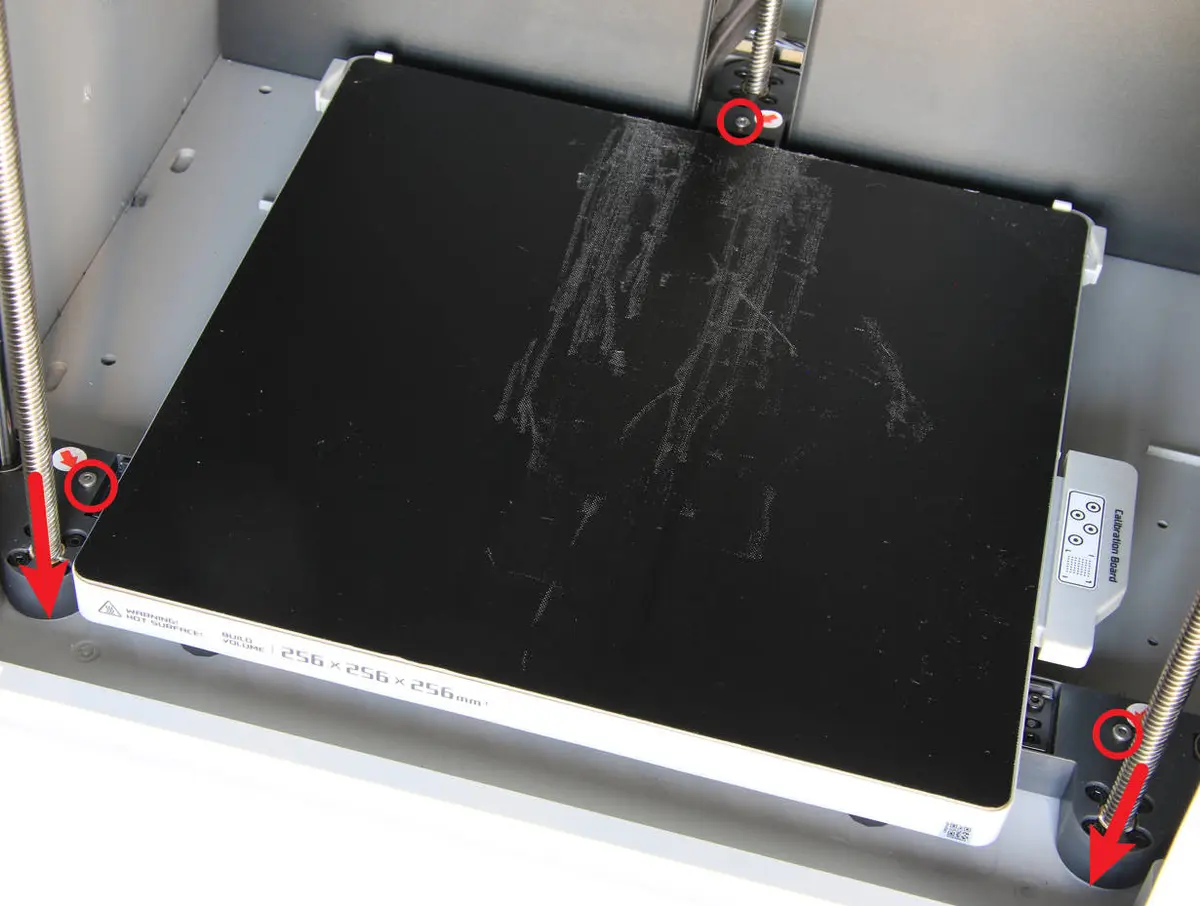

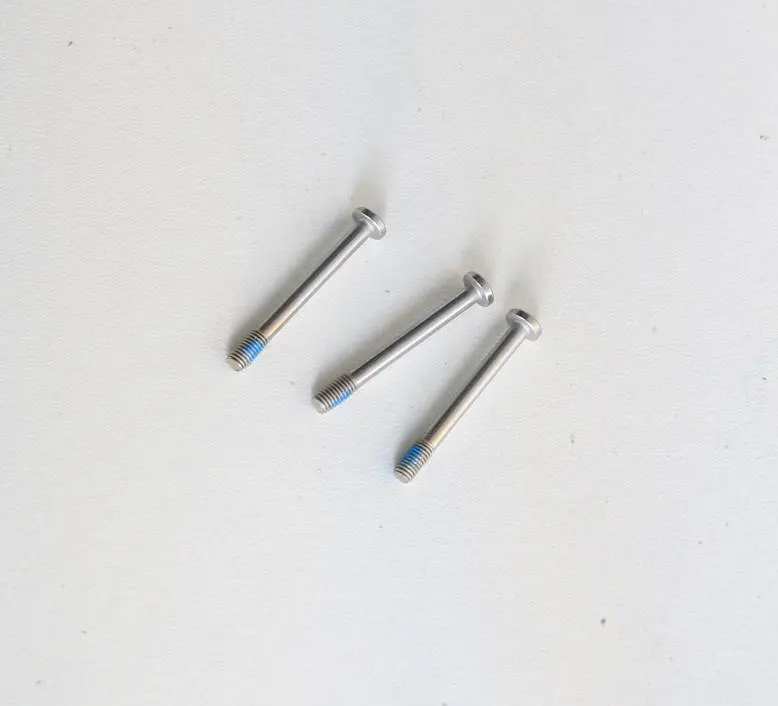

Sænk heatbed til bunden via skærmen og lås de 3 slidere med 3 skruer, ligesom da du første gang låste heatbed op ved udpakning. Sluk dernæst printeren og fjern strømkablet.

Tilfælde 2: Z-motoren er fuldstændigt ude af drift

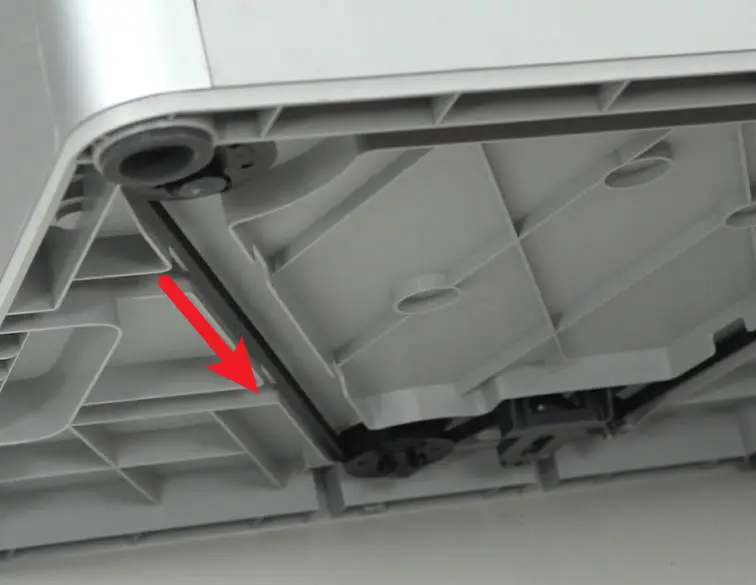

Sluk printeren, fjern strømkablet, tip printeren på siden, flyt manuelt Z timing belt for at sænke heatbed til bunden, og lås dernæst de 3 slidere med 3 skruer.

Trin 3 - Fjern skruer

BEMÆRK: Denne procedure involverer mange skruer. Mærk og gruppér dem i separate sektioner for at undgå problemer.

Fjern skruerne fra bagsidedækslet som vist på billederne nedenfor (10 skruer på det første billede og 4 på det andet). Vær opmærksom på, at der er 2 typer skruer, og hold dem adskilt, så du husker, hvilke skruer der bruges til hvilke områder ved genmontage.

Trin 4 - Fjern bagsidedækslet

Fjern bagsidedækslet ved først at låse venstre side af beltestrammerporten ud, og dernæst højre side, for at undgå at sætte fast.

Trin 5 - Frakobl motorkablet

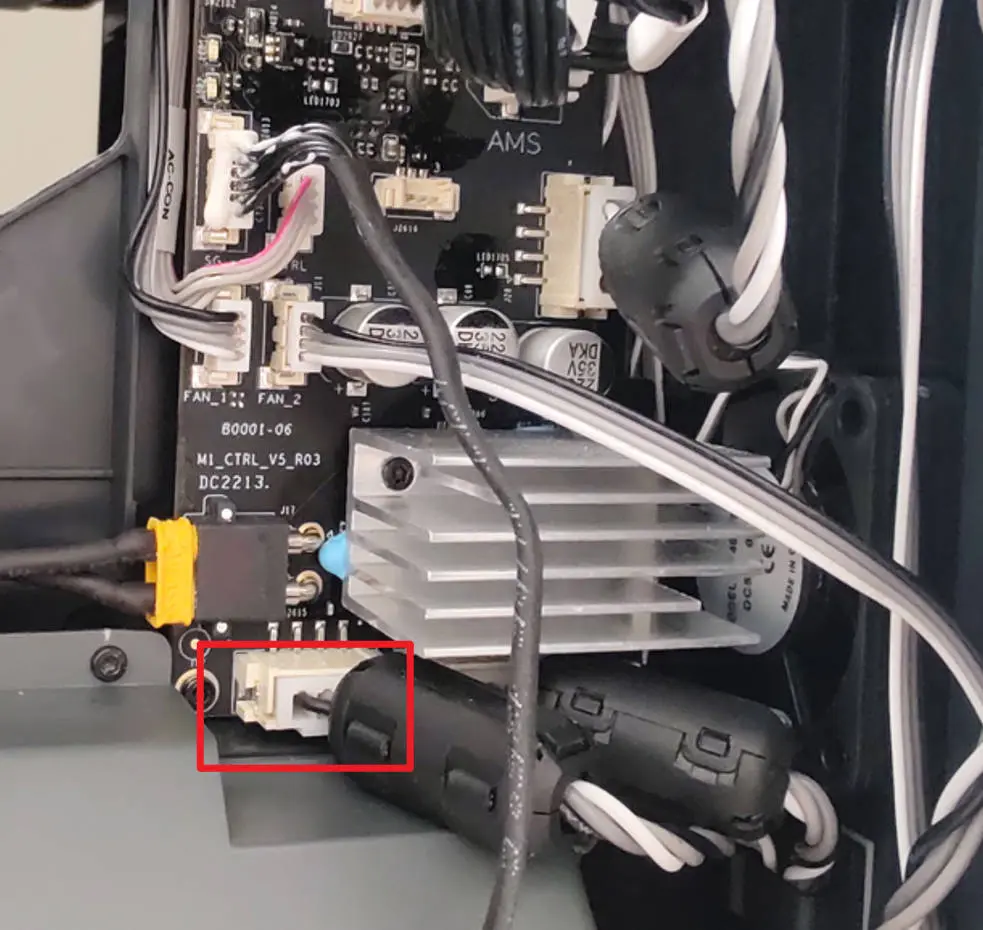

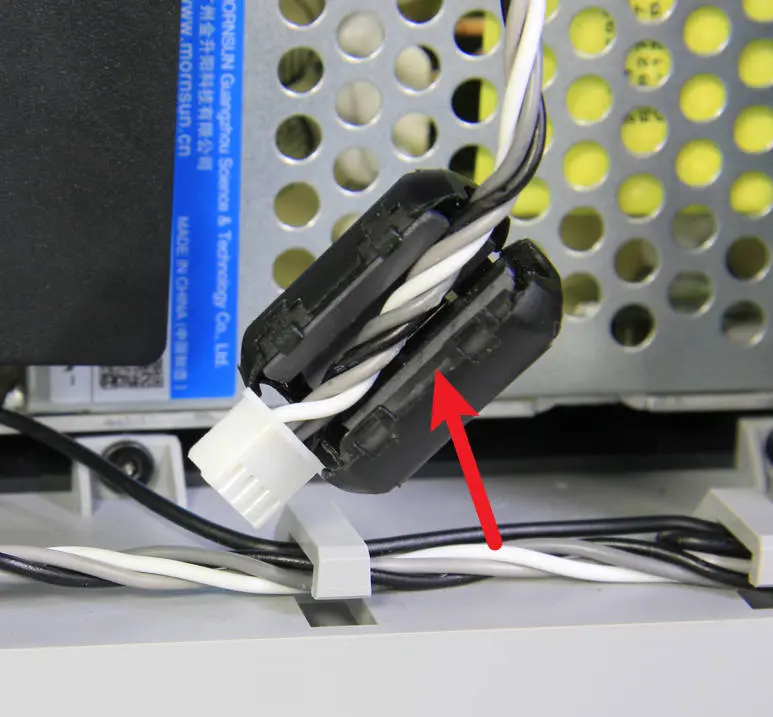

Find MC board, frakobl Z-motorkablet nederst på MC board, og fjern den cylindriske snap-ferritring.

Trin 6 - Fjern den firkantede ferritring

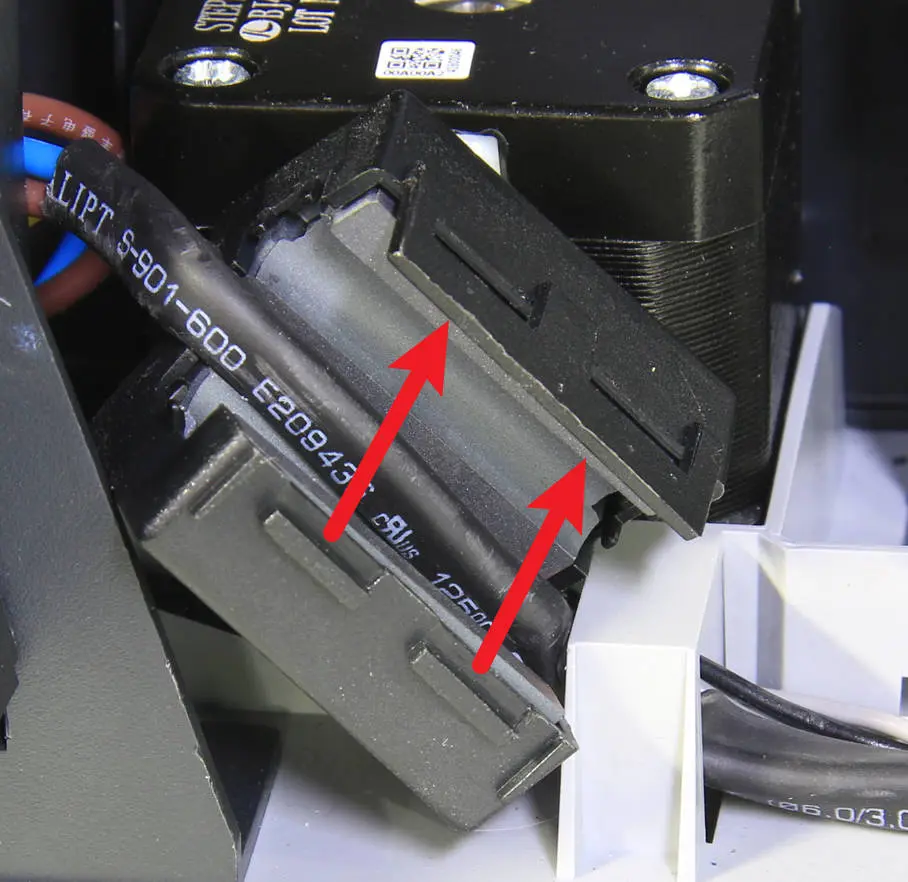

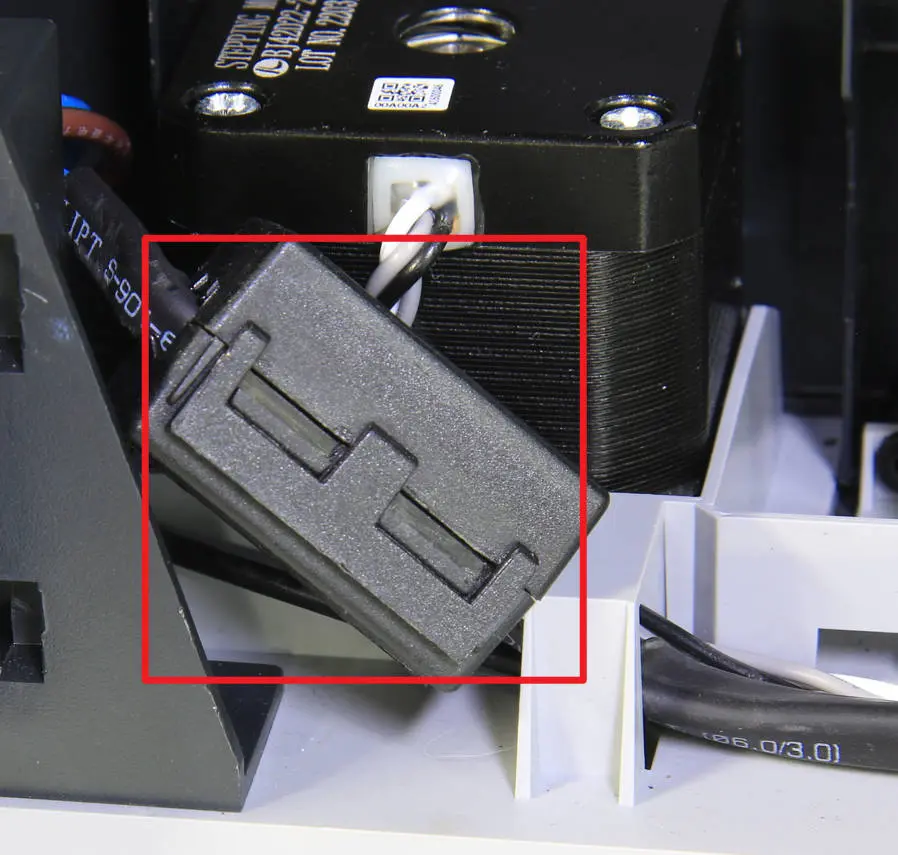

Drej låsen på den firkantede ferritring ud, lås den op og fjern den firkantede ferritring.

Trin 7 - Frigør motorkablerne

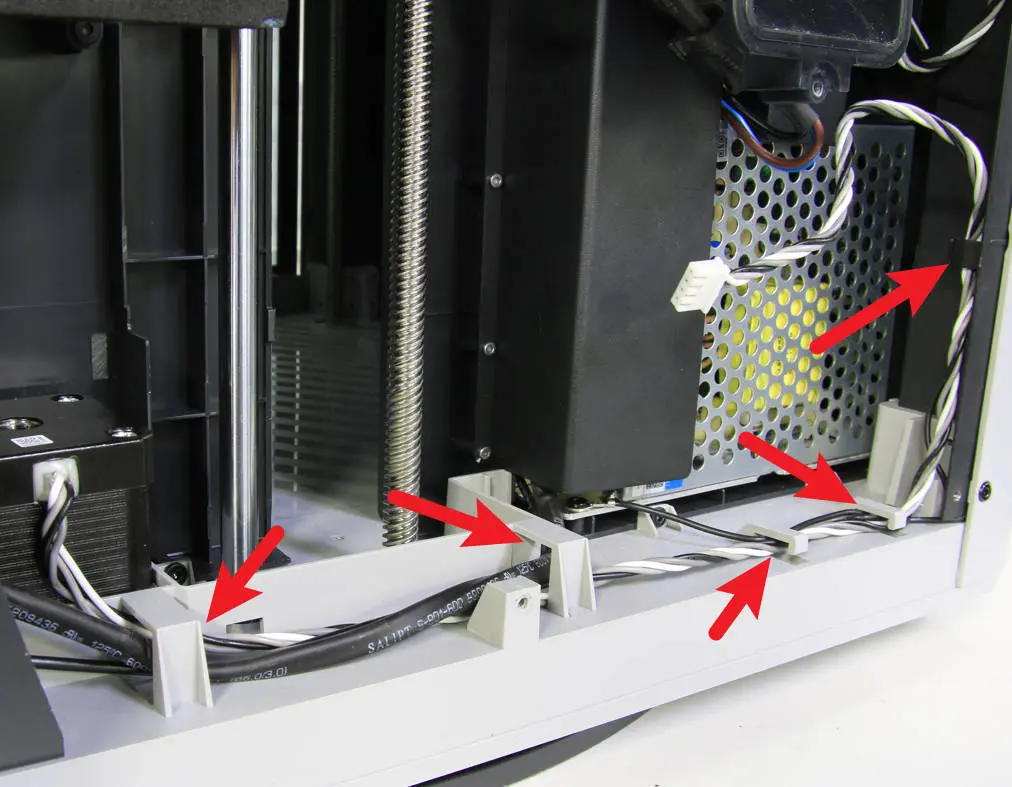

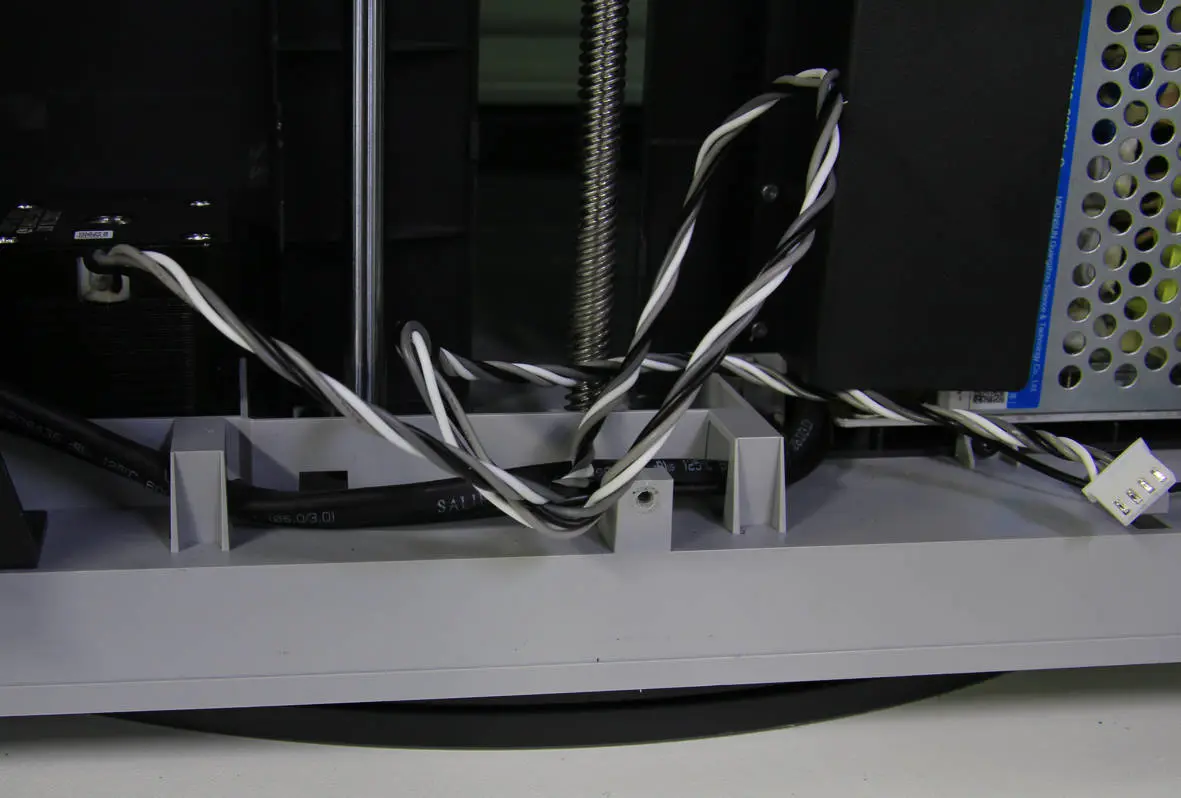

Træk motorkablet ud af låsene og kabelføringshullerne.

Trin 8 - Fjern LCD-skærmen

Tip skærmen op og tryk let nedefra (se billede) for at frigøre låsen og skub til højre for at låse LCD high resolution screen op.

Tryk på begge sider af FPC-stikket for at låse forbindelsen op og fjern LCD high resolution screen.

Trin 9 - Vend printeren på hovedet

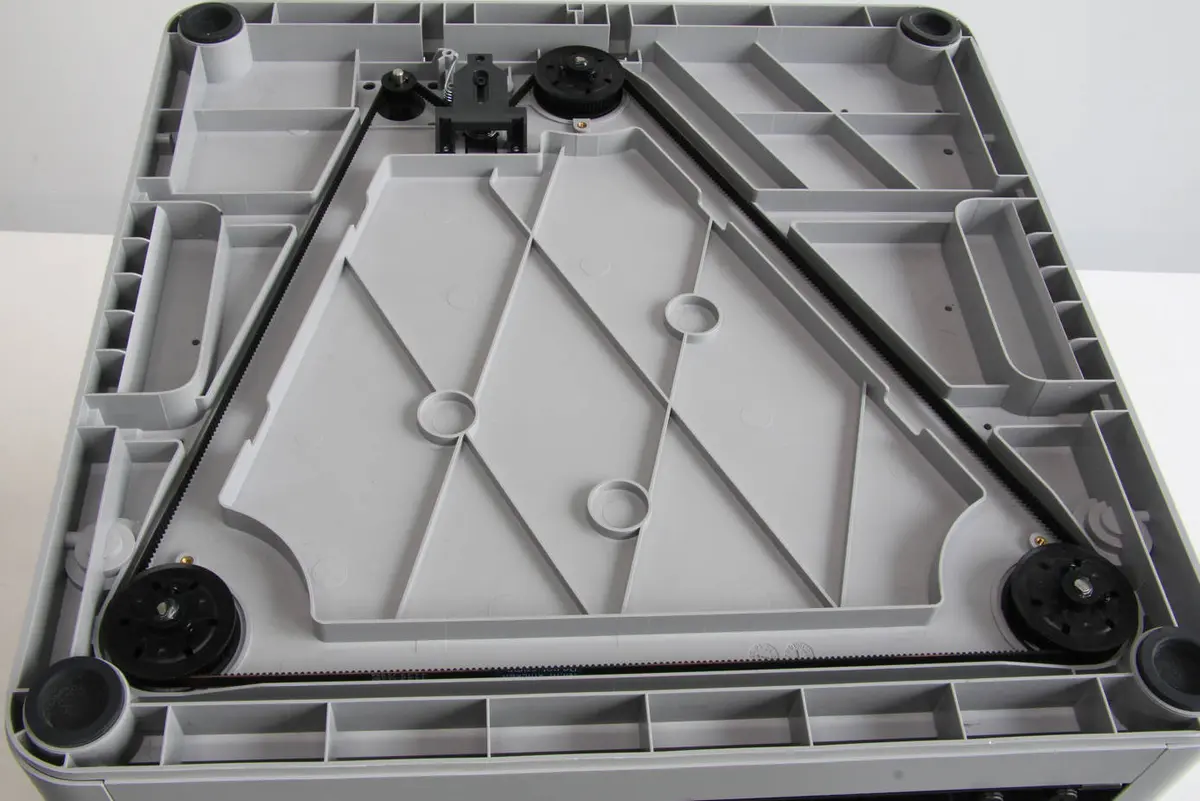

Vend printeren på hovedet, så bunden af printeren vender opad.

Trin 10 - Frigør spændingshjulet

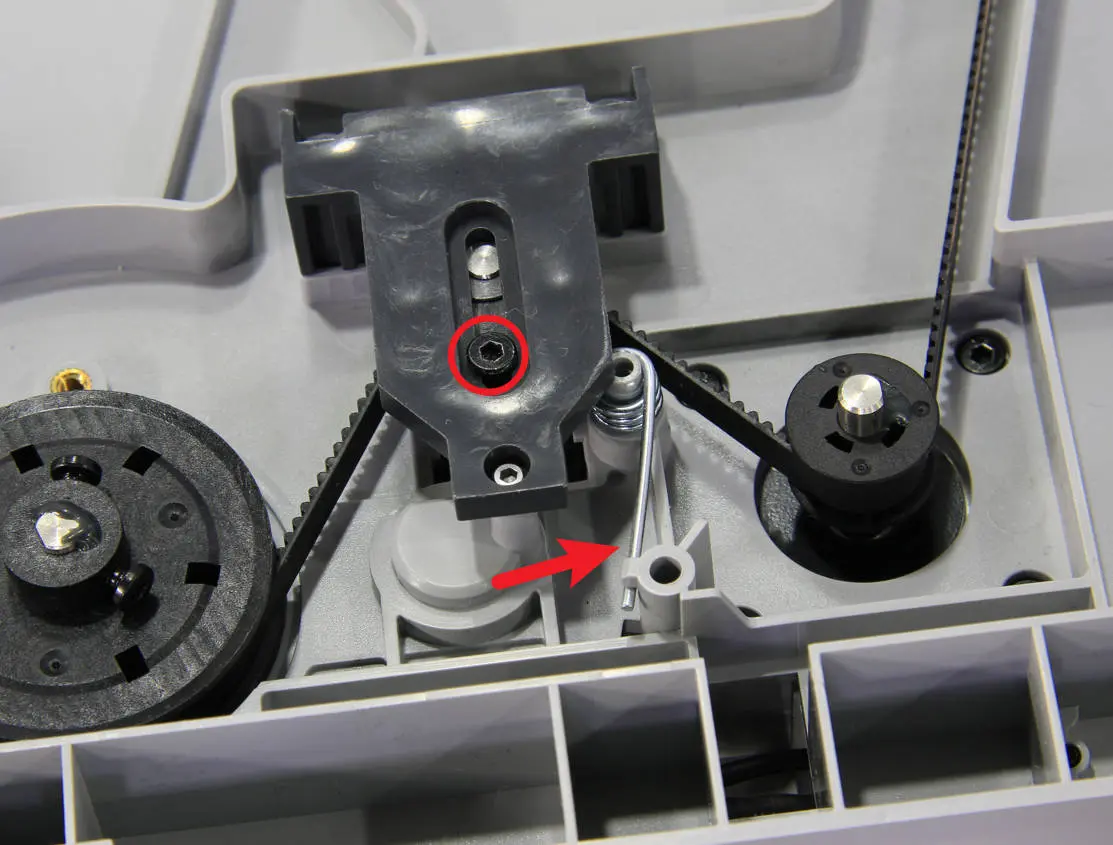

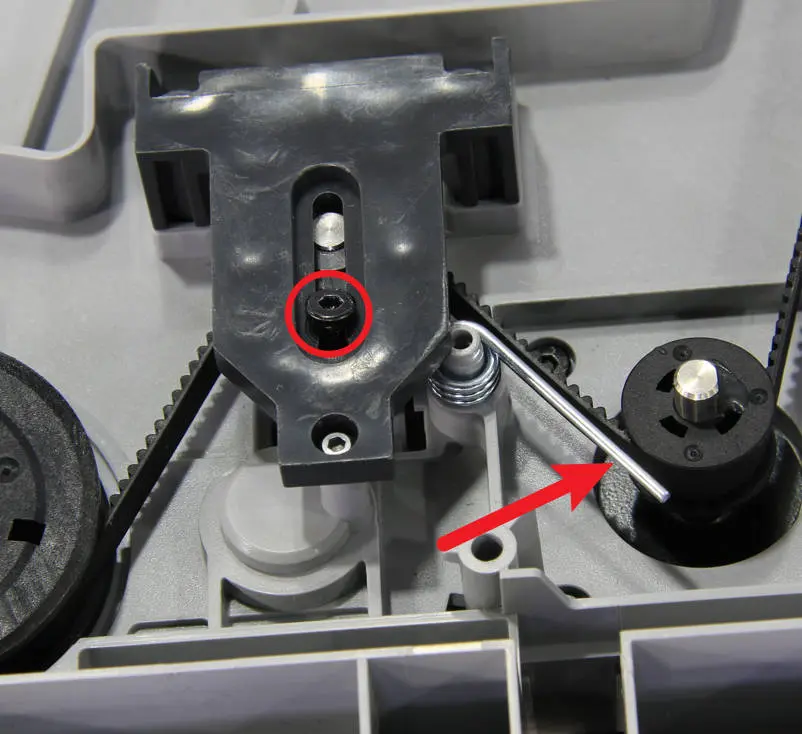

Frigør torsionsfjederen og løs den sorte justeringsskrue med en H2.0 unbrakonøgle for at løsne beltet.

Trin 11 - Fjern Z-motoren

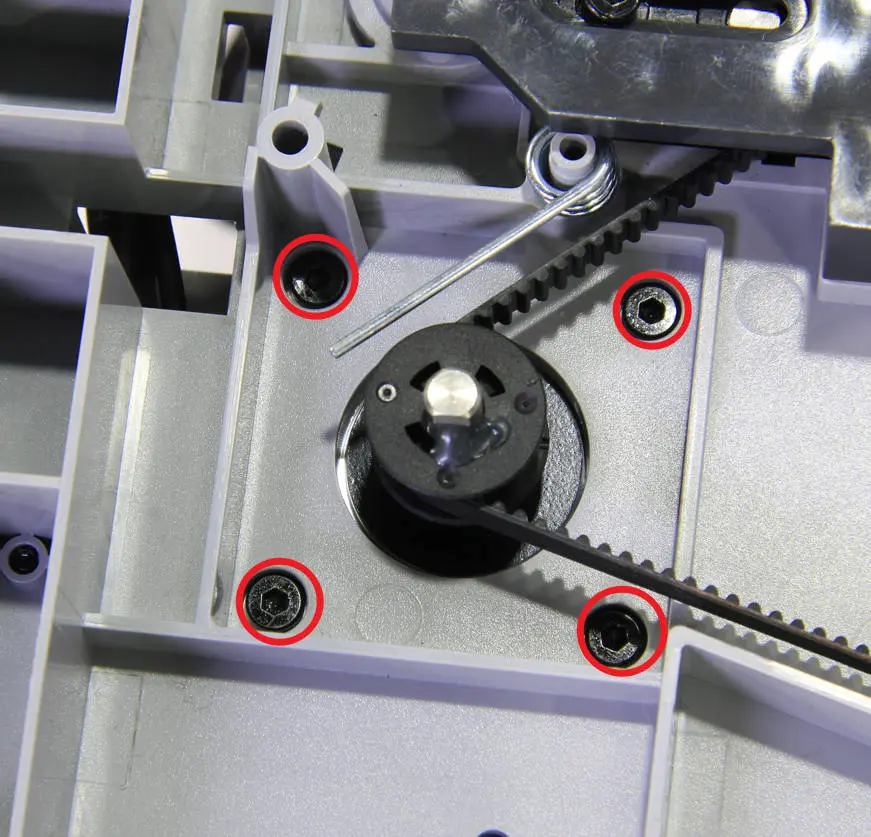

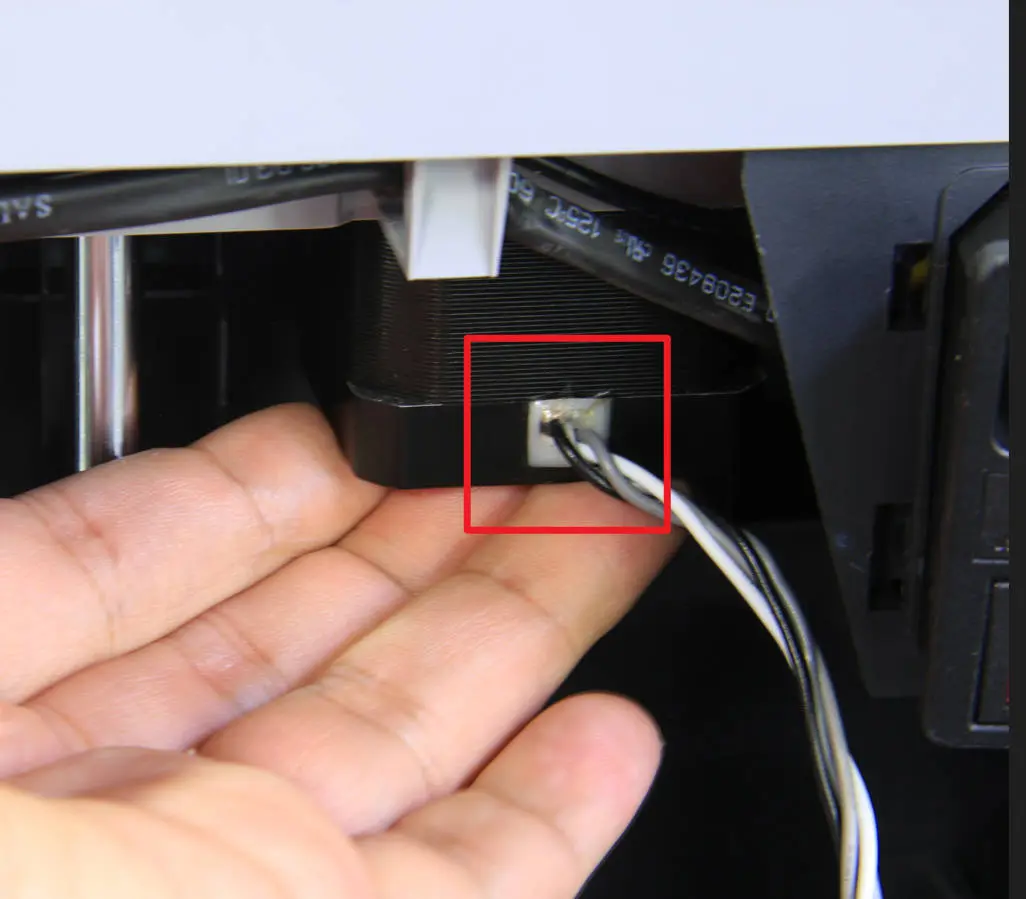

Fjern de 4 skruer. Låsemomentet på disse 4 skruer er stort. Det anbefales at bruge en pålidelig unbrakonøgle, ellers risikerer du at strippe skruehovederne. Hold motoren med hånden, når du fjerner den sidste skrue, så den ikke falder ned.

Trin 12 - Monter Z-motoren

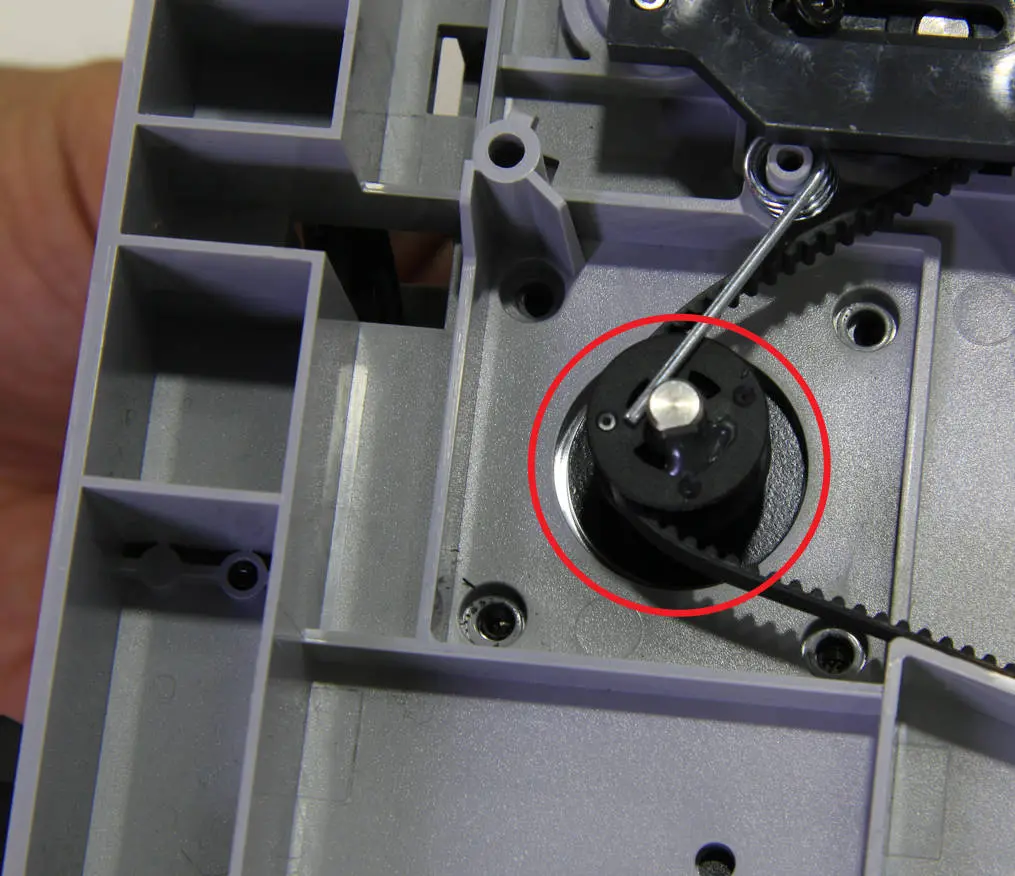

Monter den nye Z-motor på plads. Du kan kontrollere monteringsretningen ud fra orienteringen af motorkablet i trin 11. Spænd de 4 skruer på kryds med diagonallåsning.

Trin 13 - Spænd fjederen og lås strammeren

Bøj fjederen på plads, så den er spændt, og spænd den sorte skrue med en H2.0 unbrakonøgle.

Trin 14 - Fjern sliderlåseskruer, kontroller bevægelse

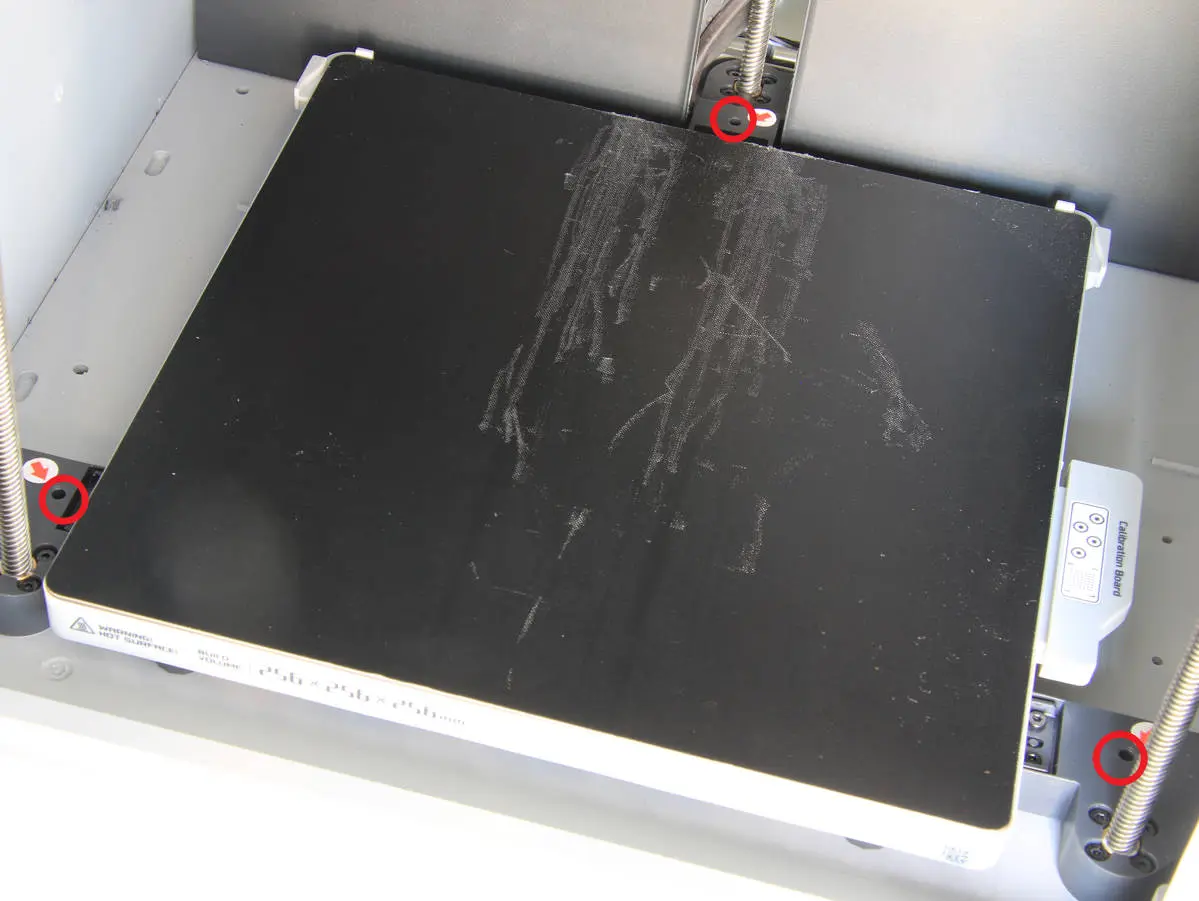

Vend printeren opret igen og fjern låseskruerne på de 3 slidere. Tip dernæst printeren på siden og bevæg Z timing belt frem og tilbage for at bekræfte, at heatbed kan bevæges op og ned.

Trin 15 - Monter LCD-skærmen

Træk FPC'en ud og indsæt FPC-stikket i porten på bagsiden af LCD high resolution screen ved at trykke på begge sider af FPC-stikket.

Stød det overflødige FPC-kabel ind i printeren og monter LCD high resolution screen i printerens 4 spor og skub forsigtigt til venstre, indtil du hører låsen klikke.

Trin 16 - Før motorkablet igennem

Før motorkablet igennem de to kabelhuller og de to låse på bundrammen og fastgør det til sideblæsen som inden demonteringen.

Trin 17 - Monter cylindrisk ferritring og tilslut motorkablet

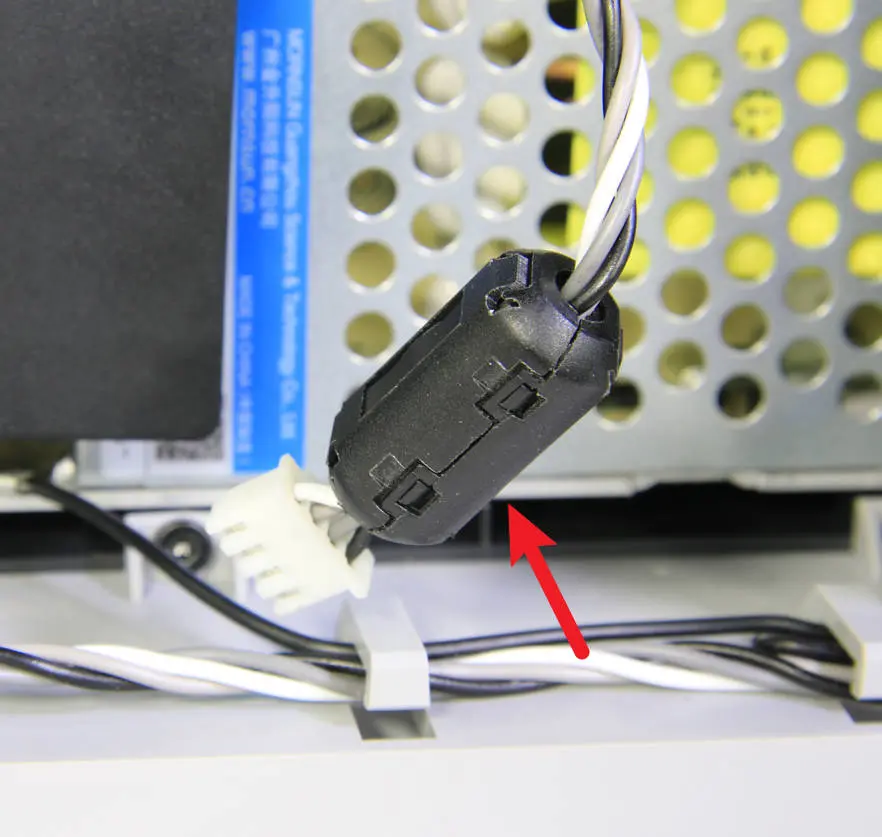

Monter den cylindriske ferritring på motorkablet og tilslut kablet til stikket på MC board - dobbelttjek forbindelsen.

Trin 18 - Monter den firkantede ferritring

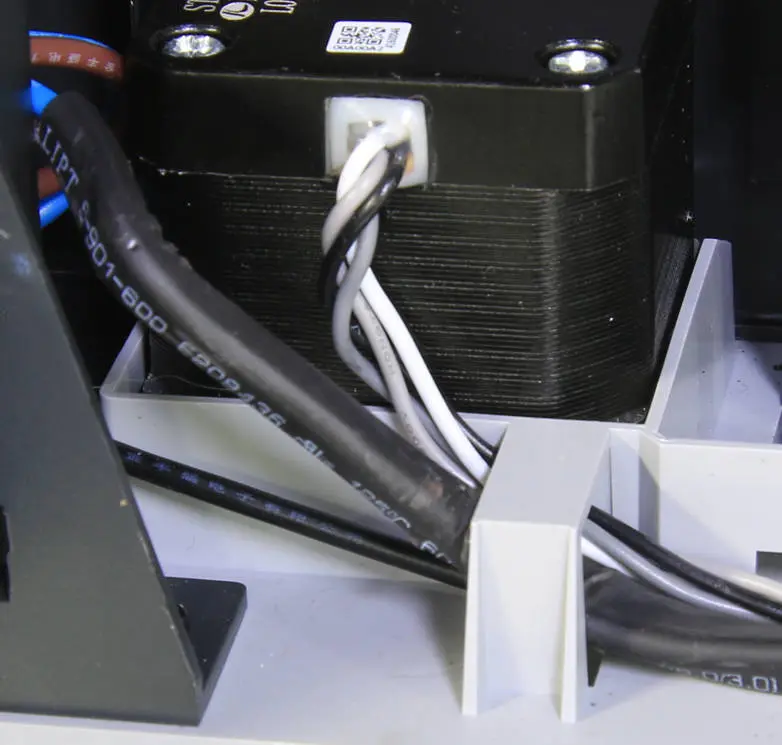

Monter den firkantede ferritring og arranger kablerne.

Trin 19 - Monter bagsidedækslet

Før PTFE-slangen igennem slangeholderen, monter først den højre beltestrammerport og dernæst den venstre for at montere bagsidedækslet.

Trin 20 - Monter 10+4 skruer

Monter de 10 + 4 skruer (se billede) og sæt glasdækslet på igen.

Verificer at udskiftningen er lykkedes

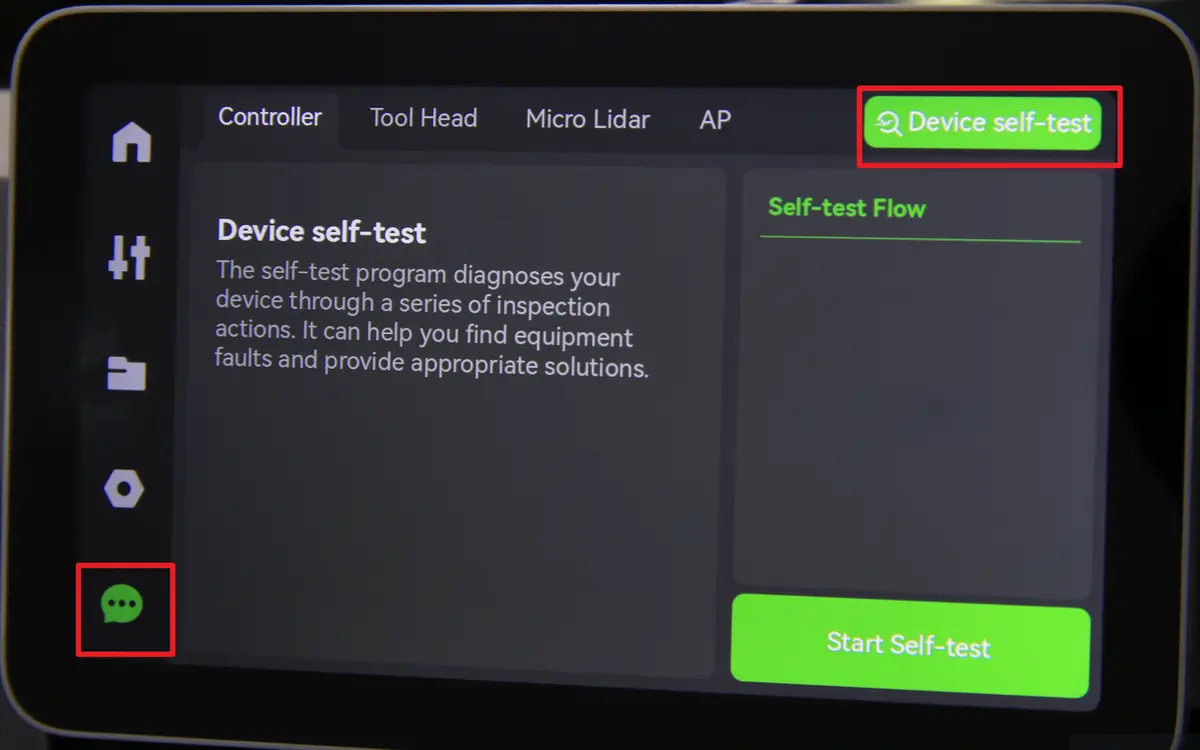

Tilslut strømkablet og tænd for strømmen, naviger dernæst på LCD-skærmen for at starte en selvtest. Hvis der ikke opstår fejl, er udskiftningen gennemført og vellykket!

Ellers kontroller forbindelserne og prøv igen. Hvis der fortsat opstår fejl, bedes du kontakte kundesupport for rådgivning.
