MC-board til P-serien

MC-board til P-serien

MC står for Machine Controller, den enhed der styrer alle printerens bevægelige dele.

Der er forskel på kølepladen på MC-boardene til P1P og P1S, men selve boardene er ens.

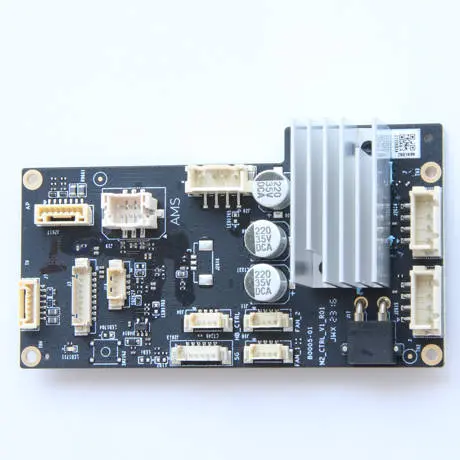

	MC-board til P1S

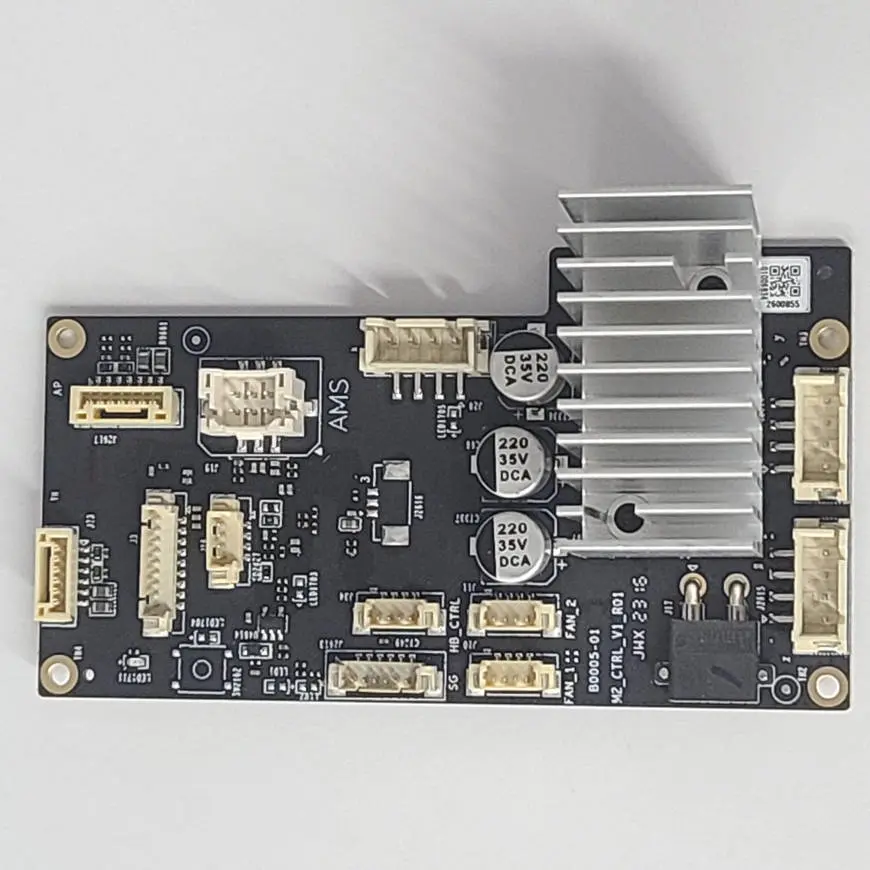

P1P-boardet har en lodret køleplade, der hjælper med naturlig konvektionskøling, når printeren bruges uden blæser, mens P1S-kølepladen har en vandret orientering til sidemonteret MC-blæserkøling. Begge køleplader yder ens med en blæser monteret på siden.

Bemærk!

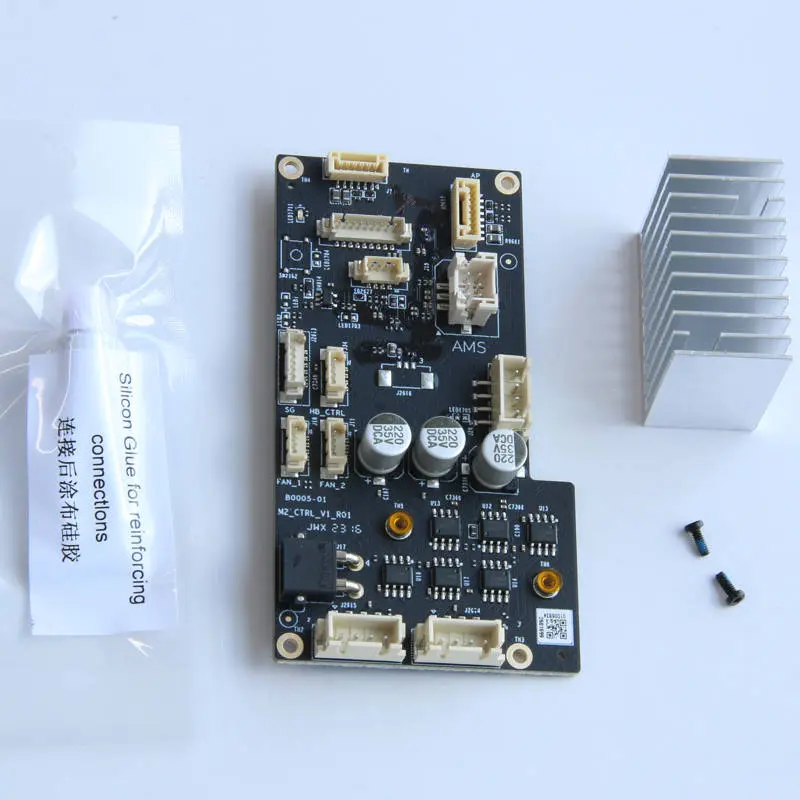

1. Hvis du modtager MC-boardet i den tilstand, der er vist på billedet nedenfor (uden termopasta), så følg Tillæg 1 i denne wiki for at genbruge den originale køleplade.

2. Vil du flytte kølepladen fra det originale P1S MC-board til det nye MC-board, så følg Tillæg 2 i denne wiki for at genbruge den originale køleplade.

Værktøj

H2.0/1.5 unbrakonøgle

Pincet

Silikonelim

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder toolhead-ledninger, da arbejde med tændt printer kan forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsfarer.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at adskille nogle dele, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Har du betænkeligheder eller spørgsmål til denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Fjern det defekte MC-board

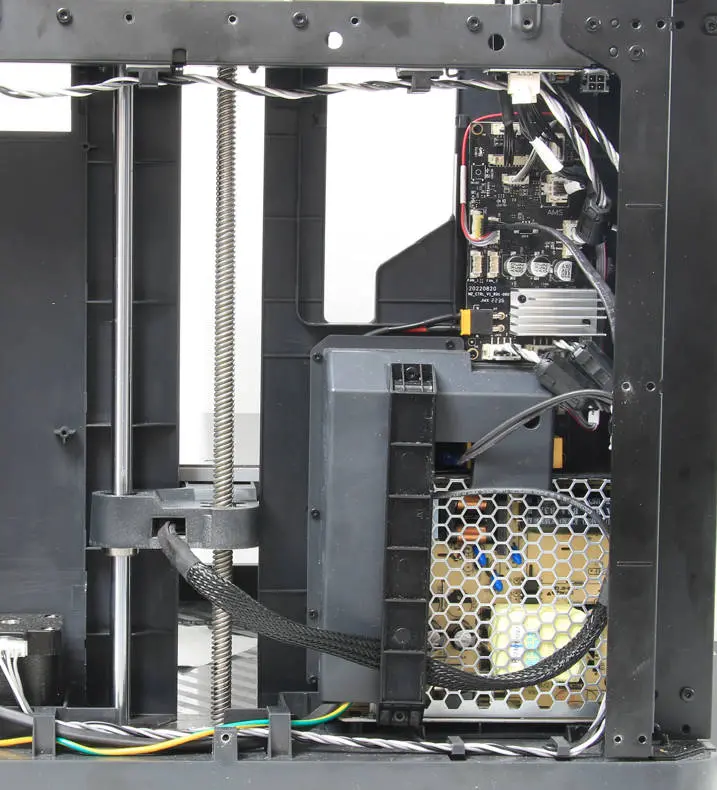

Trin 1 - Fjern excess chute

Følg de relevante dele af Excess chute (til P1P) & Udskiftning af metalbagpanel til P1S for at afmontere bagpanelet og excess chute.

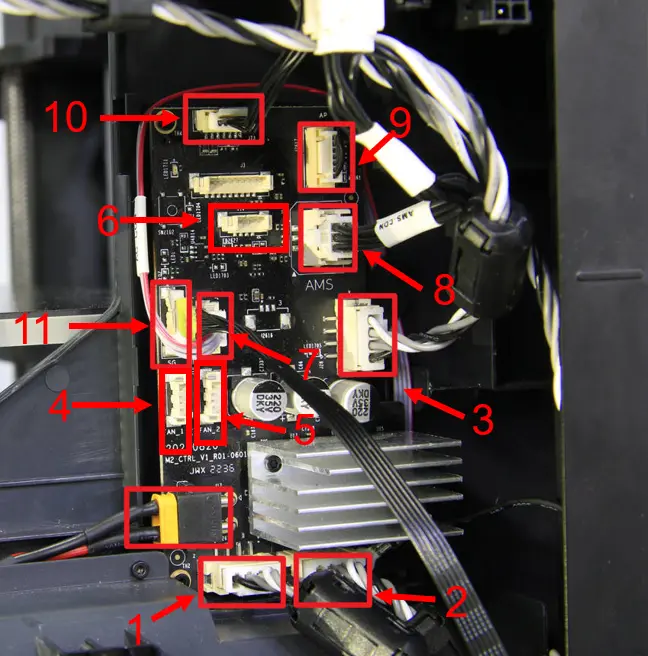

Trin 2 - Frakobl kablerne

Start med at frakoble varmepladens signalkabel for at frakoble alle kabler fra MC-boardet. Husk, at dette kabel kan være fastgjort med silikonelim, så det kan være nødvendigt at rense det, før det let kan fjernes. Når varmepladens signalkabel er fjernet, kan du frakoble de resterende kabler fra MC-boardet.

Trin 3 - Fjern MC-boardet

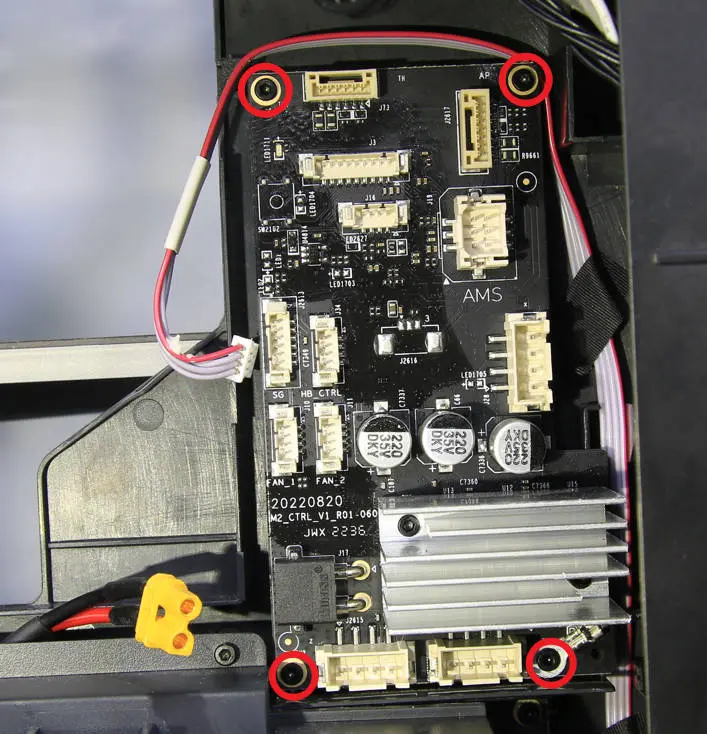

Brug en H1.5 unbrakonøgle til at skrue de fire skruer ud, der holder MC-boardet på plads. Når alle skruer er fjernet, kan MC-boardet løftes ud.

Montér det nye MC-board

Trin 1 - Montér MC-boardet

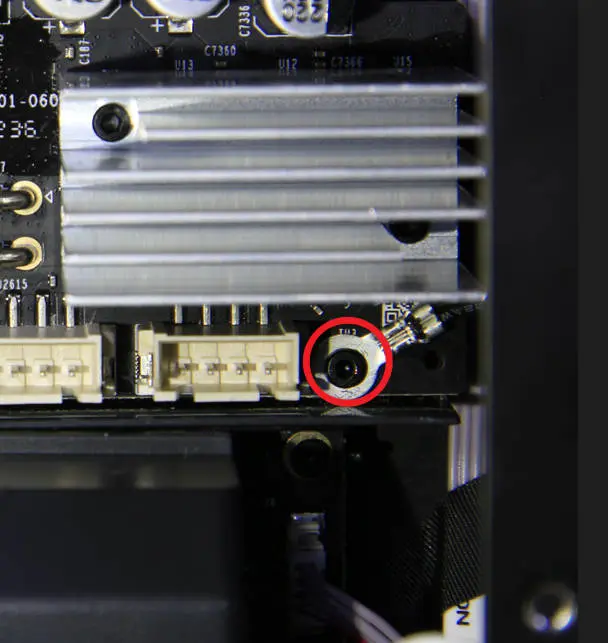

Placér MC-boardet på den indvendige hylde, og fastgør det med fire skruer.	Vær særligt opmærksom på skruen i nederste højre hjørne, da den også bruges til at fastgøre jordkablet. Når alle skruer er spændt, skal MC-boardet sidde solidt fast på hylden.

Trin 2 - Tilslut kablerne

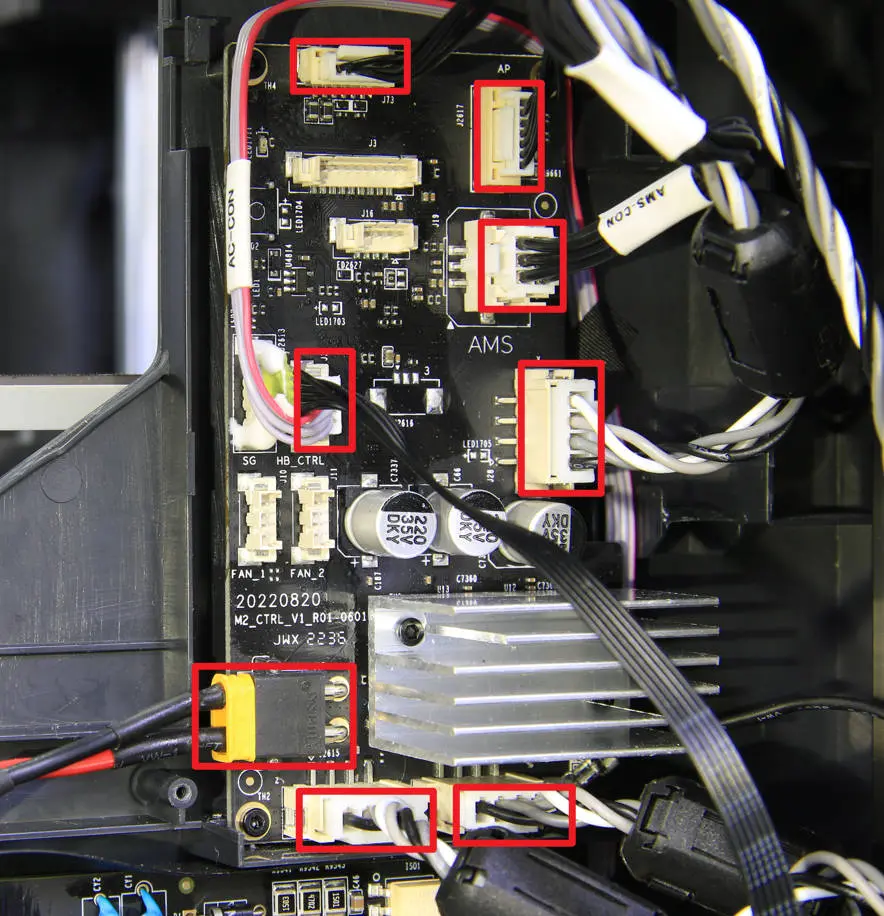

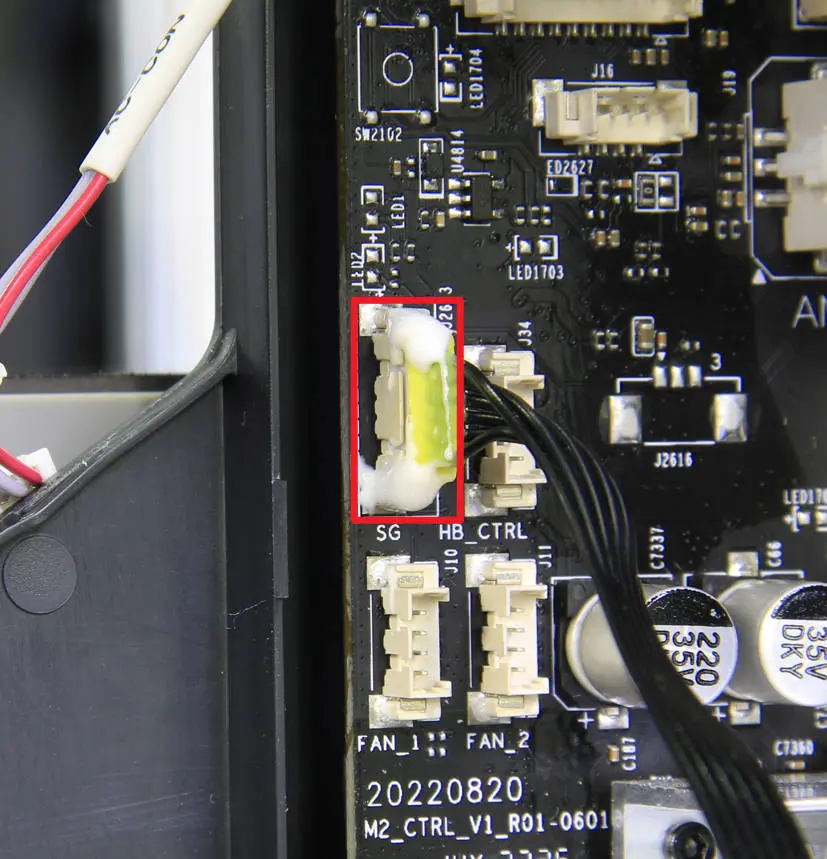

Start med at tilslutte varmepladens signalkabel for at færdiggøre monteringen af MC-boardet. Når det er på plads, så påfør silikonelim for at forstærke forbindelsen.	Tilslut derefter de øvrige kabler til MC-boardet, og sørg for, at alle forbindelser sidder fast. Når alt er på plads, så bekræft, at alle forbindelser sidder korrekt.

Trin 3 - Saml printeren

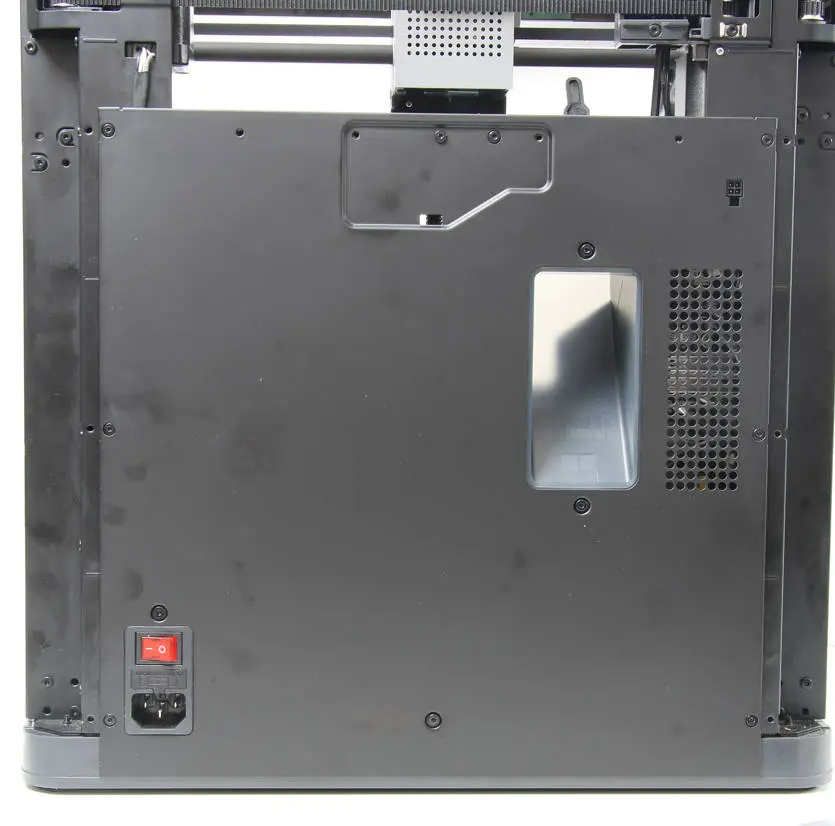

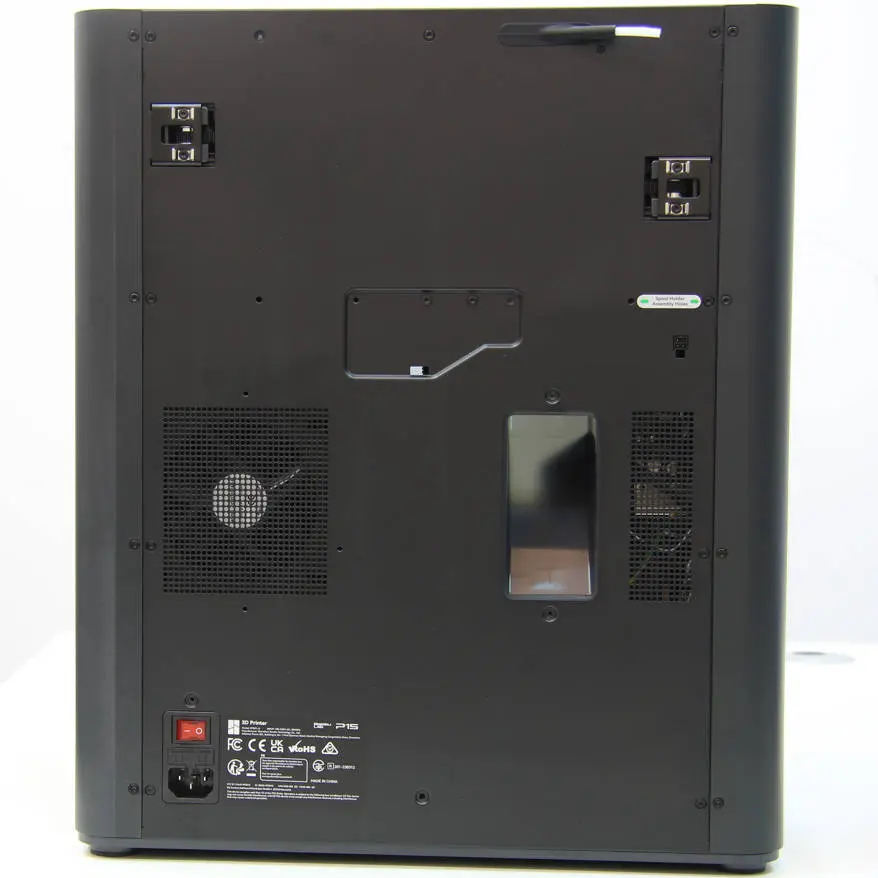

(Til P1P) Følg de relevante dele af Excess chute for at montere excess chute og bagpanelet.	(Til P1S) Følg de relevante dele af Udskiftning af metalbagpanel til P1S for at montere bagpanelet.

Verificér funktionen

Tilslut strømkablet for at afslutte opsætningen af printeren. Tænd derefter printeren, og kør kalibreringsprocessen. Hvis kalibreringen lykkes, er handlingen gennemført korrekt.

Tillæg 1_Genbrug kølepladen fra P1P

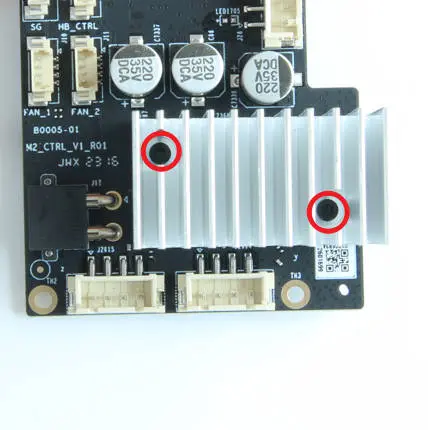

Trin 1 Fjern kølepladen fra det defekte MC-board

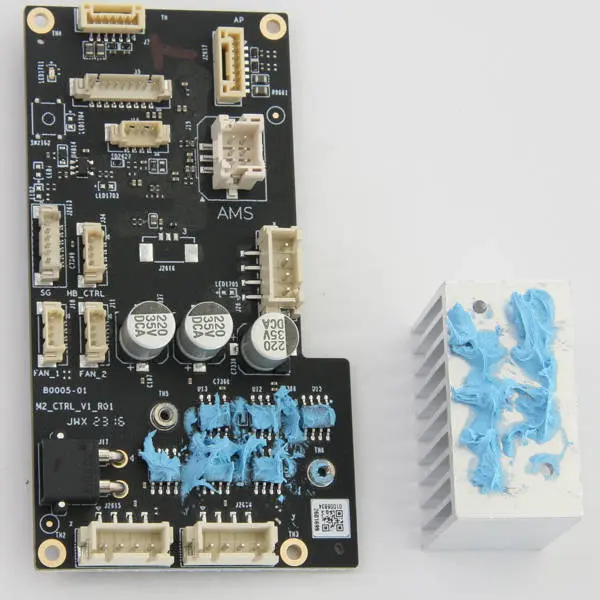

Fjern 2 skruer	Adskil kølepladen fra det defekte MC-board, og fjern ikke termopastaen fra kølepladen

Trin 2 Montér den originale køleplade på det nye MC-board

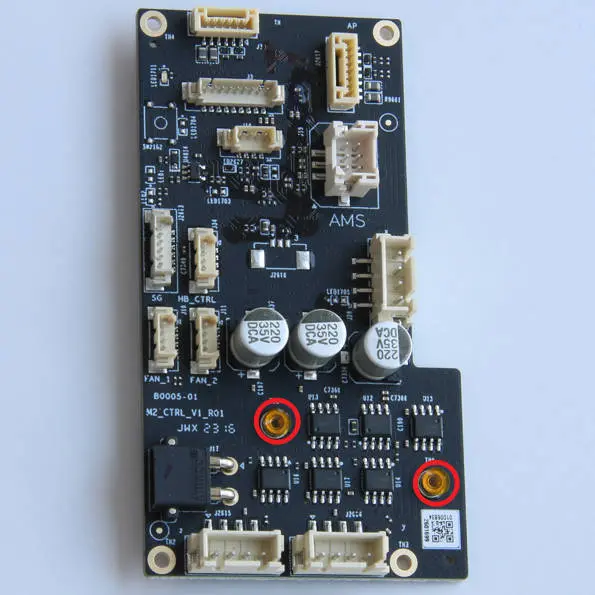

Fjern forseglingerne fra de 2 tappe	Montér kølepladen (med termopasta) på det nye board, og spænd 2 skruer.

Påfør termopasta på det nye board, hvis du har termopasta

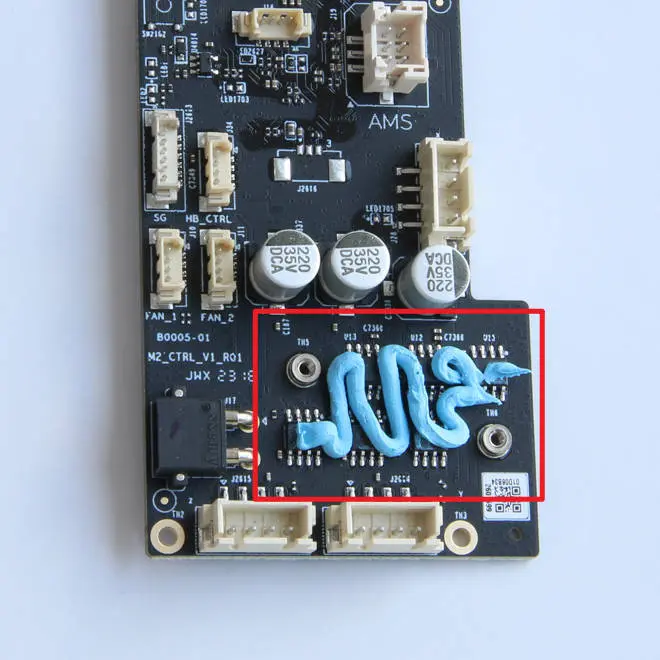

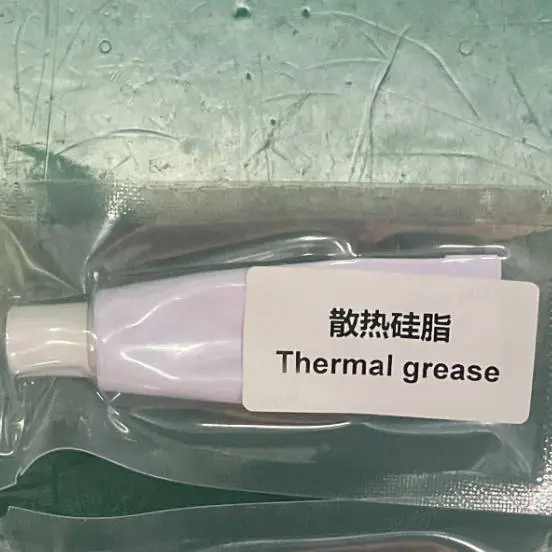

Termopastaen (blå)	Påfør termopasta på driverchippene

Tillæg 2_Genbrug kølepladen fra P1S

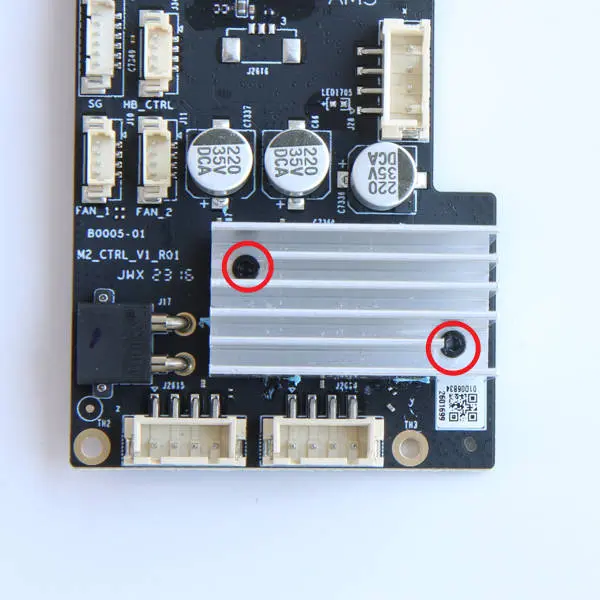

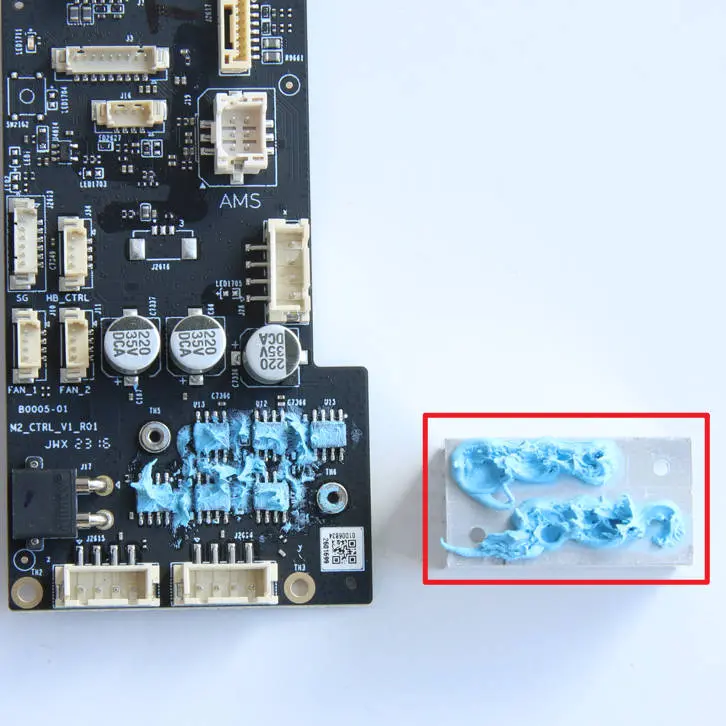

Trin 1 Fjern kølepladen fra det defekte MC-board

Fjern 2 skruer	Adskil kølepladen fra det defekte MC-board, og fjern ikke termopastaen fra kølepladen

Trin 2 Fjern kølepladen fra det nye MC-board

Fjern 2 skruer	Adskil kølepladen fra det nye MC-board, der er ingen grund til at fjerne termopastaen

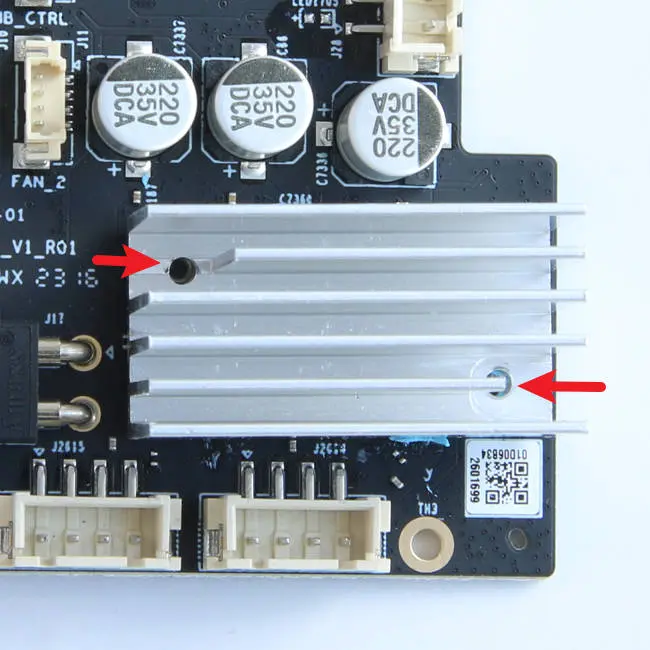

Trin 3 Montér den originale køleplade på det nye MC-board

Montér kølepladen på det nye board	Spænd derefter 2 skruer

Verificér funktionen

Tjek indikatorlysene på kontrolboardet

Normal tilstand: MC-boardet blinker grønt én gang hvert 5. sekund

https://public-cdn.bblmw.com/wiki/video/P1-MC.mp4

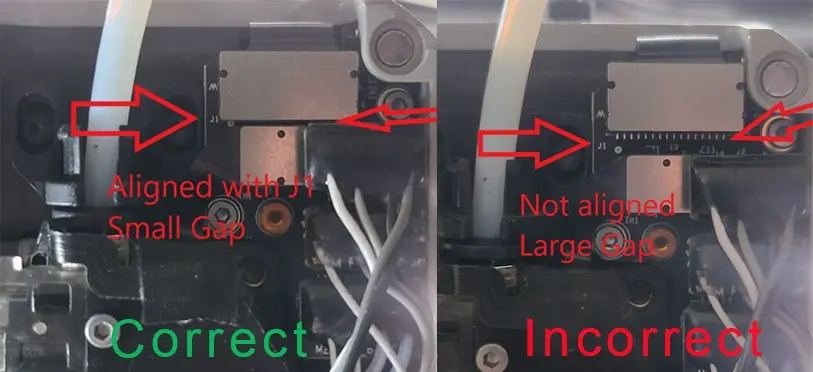

Hvis indikatorlyset på MC-boardet ikke blinker én gang hvert 5. sekund (for eksempel én gang hvert 30. sekund), så tjek, om FPC-kablet er tilsluttet korrekt.
