Vedligeholdelse · Bambu Lab A1 mini

A1 mini Y- og Z-akse: afmonter og monter samling

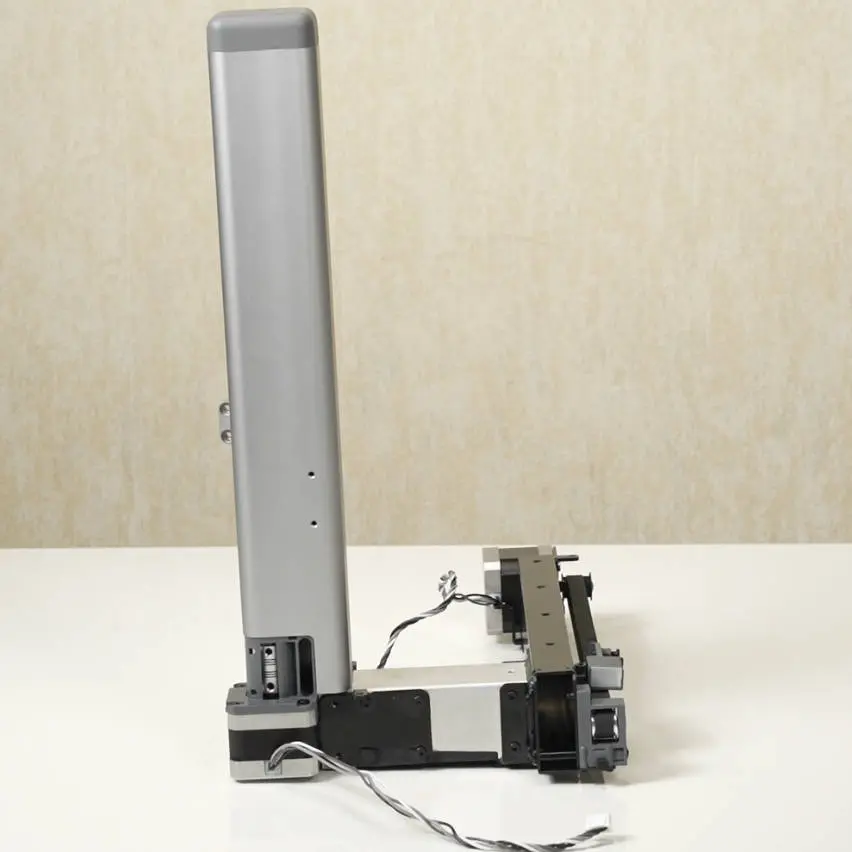

A1 mini Y- og Z-akse-samling

Denne artikel giver relevant vejledning og forholdsregler til afmontering og montering af A1 mini Y- og Z-aksen.

Hvis du skal afmontere og montere udskiftelige dele under denne proces, kan du også bruge denne artikel som reference.

A1 mini Y- og Z-akse-samling
Y- og Z-akse-samling

Reservedelsliste

Følgende er de eftersalgsreservedele, der indgår i denne vejledning.

Nr. Navn Billede
1 Z-motor
Z-motor til A1 mini

3

Z-aksens kobling

Z-aksens kobling til A1 mini
5 Y-motor
Y-motor til A1 mini

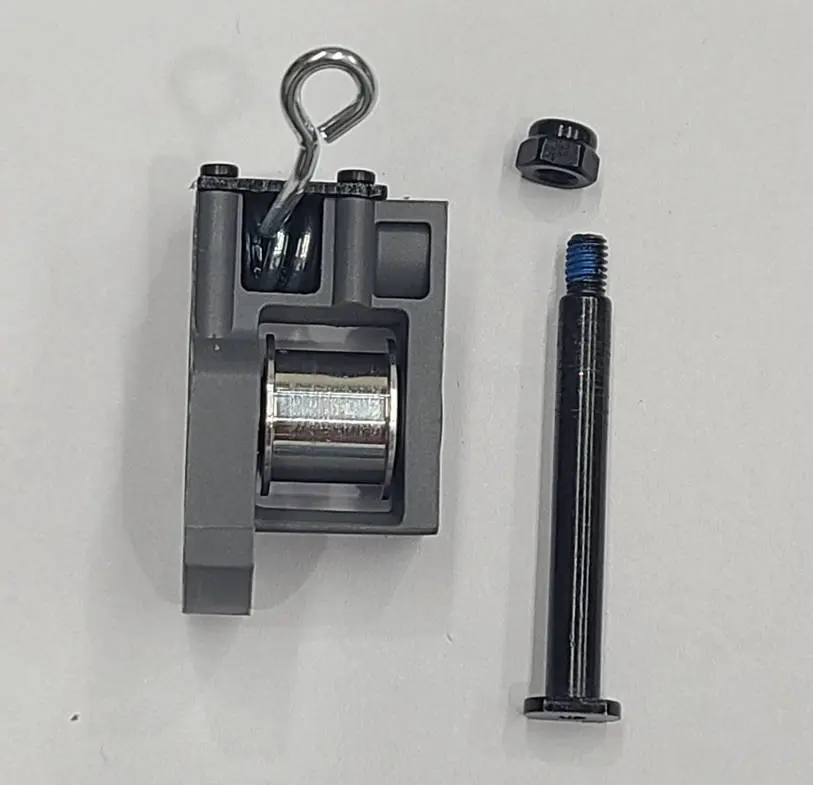

7 Y-aksens strammer
Y-aksens strammer til A1 mini
2 Z-aksens topdæksel
Z-aksens topdæksel til A1 mini
4

Z-akse-samling

Z-akse-samling til A1 mini

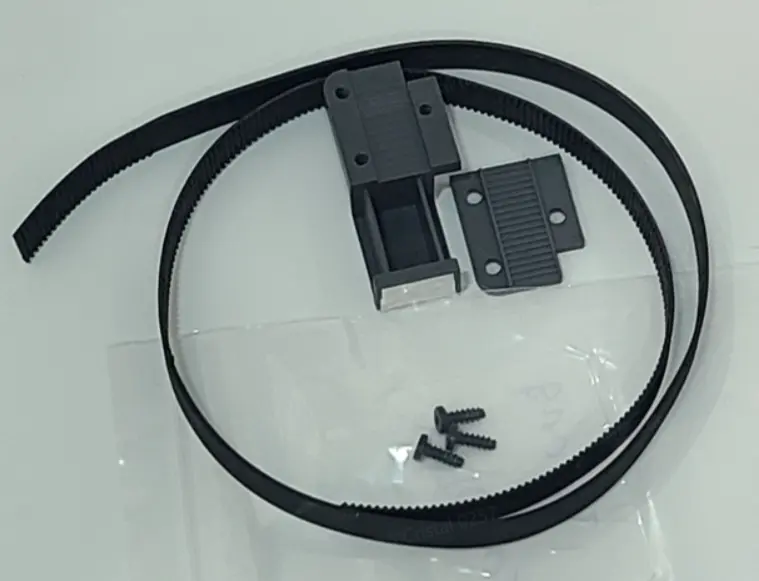

6 Y-rem
Y-rem til A1 mini

Modulliste

Ingen.

Skrueliste

Model Placering Tegninger
Skrue A M3*8 Z-akse (6 stk.)
Skrue C M3*6 Z-motor (3 stk.)
Skrue E

BT3*8

B0022

Y-remsklods (3 stk.)

Skrue G MG4*43.5 Akselskrue til Y-strammer (1 stk.)
Skrue B M3*12 Z-aksens topdæksel (1 stk.)
Skrue D

M3*6

B00203

Y-motor (4 stk.)
Skrue F

M3*10

B00208

Y-strammeskrue (1 stk.)

Forudgående arbejde

Se evt. A1 mini installationsguide til bundbasen for det relaterede forudgående arbejde.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder kablerne til printhovedet. Hvis printeren er tændt under sådanne opgaver, kan det give en kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at skille nogle dele ad, herunder hotend. Det kan blotlægge kabler og elektriske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikdele, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at arbejdet udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonter Y- og Z-aksen

Trin 1: Fjern Z-aksen

  • Fjern de 6 skruer A, og fjern Z-aksen;
De 6 skruer A til Z-aksen fjernes
Z-aksen løsnes fra rammen
Z-aksen tages af A1 mini
  • Fjern 1 skrue B, og fjern Z-aksens topdæksel.

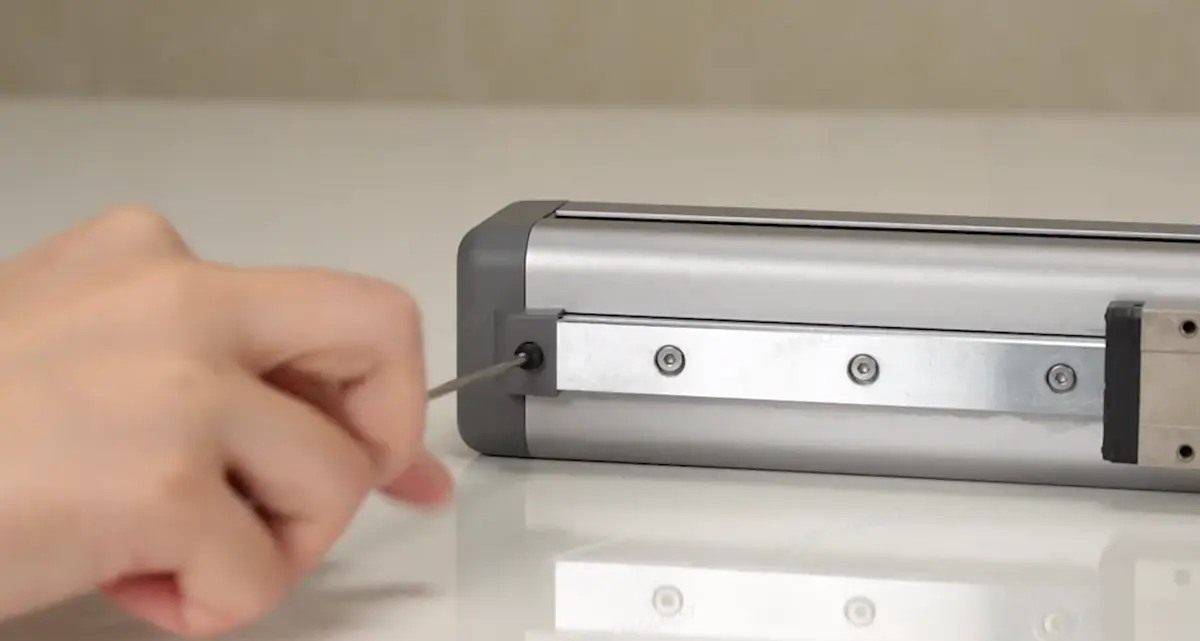

Z-aksens topdæksel fjernes med 1 skrue B

Trin 2: Fjern Z-motoren

  • Fjern de 3 skruer C. Løsn de 2 pinolskruer, og fjern Z-motoren;
De 3 skruer C til Z-motoren fjernes
Pinolskruerne på Z-motorens kobling løsnes
Z-motoren løsnes fra beslaget
Z-motoren tages af
  • Løsn de andre 2 pinolskruer, og fjern koblingen og spændeskiven.
De andre 2 pinolskruer på koblingen løsnes
Koblingen tages af lederskruen
Kobling og spændeskive fjernet fra Z-aksen

Trin 3: Fjern Y-motoren

  • Tryk på Y-strammefjederen, og lås den i spændt tilstand; fjern de 3 skruer D; fjern Y-motoren;
Y-strammefjederen trykkes ind i spændt tilstand
De 3 skruer D til Y-motoren fjernes
Y-motoren løsnes fra beslaget
Y-motoren tages af

Trin 4: Fjern Y-remmen

  • Fjern Y-remmen ved at fjerne de 3 skruer E. Åbn remklemmen, og skræl Y-remmen af klemmen for at fjerne Y-remmen.
De 3 skruer E til Y-remsklodsen fjernes
Remklemmen åbnes
Y-remmen skrælles af klemmen
Y-remmen er fjernet

Trin 5: Fjern Y-strammeren

  • Fjern antirotationstappen ved at fjerne 1 strammeskrue F. Fjern Y-strammeren ved at fjerne 1 skrue G og møtrik.
Antirotationstappen fjernes med strammeskrue F
Y-strammeren fjernes med skrue G og møtrik
Y-strammeren er fjernet

Saml Y- og Z-aksen

Trin 1: Monter Y-strammeren

  • Før akselskruen gennem firkantstålet.
  • Sæt Y-strammeren på akselskruen, og fastgør dem med en møtrik. Spænd skruen og møtrikken med en H2.0 nøgle.
Akselskruen føres gennem firkantstålet
Y-strammeren sættes på akselskruen
Møtrikken sættes på akselskruen
Skrue og møtrik spændes med H2.0 nøgle
  • Monter en antirotationsplade, og spænd én skrue F løst, så den er delvist fastgjort.
Antirotationspladen monteres
Skrue F spændes løst, så pladen er delvist fastgjort

Trin 2: Monter Y-remmen

  • Tjek Y-remmens retning, og før den gennem remskiven som vist på tegningen.
Y-remmens retning tjekkes før montering
Y-remmen føres gennem remskiven
  • Påfør en lille smule sekundlim på tandfladen på remmonteringsklodsen.
  • Lim remmen fast på trykklodsen med tandfladen nedad.
  • Udfør handlingerne i rækkefølge
  • Sørg for, at remmens to ender rører hinanden.
Sekundlim påføres tandfladen på remklodsen
Remmen limes fast med tandfladen nedad
Remmen presses ned på trykklodsen
Remmens to ender bringes til at røre hinanden
  • Monter den anden remtrykklods, ret den ind med de tre skruehuller, og fastgør den ved at spænde tre skruer E.
Den anden remtrykklods rettes ind med skruehullerne
Remtrykklodsen fastgøres med tre skruer E

Trin 3: Monter Y-motoren

  • Før Y-motoren gennem motorbeslaget, og sørg for, at kablet vender rigtigt.
  • Hæng drivremskiven på Y-remmen, og monter den derefter på plads. Fastgør Y-motoren ved at spænde tre skruer D.
Y-motoren føres gennem motorbeslaget med kablet vendt korrekt
Drivremskiven hænges på Y-remmen
Y-motoren fastgøres med tre skruer D
  • Spænd fjederen, og bevæg Y-remmen frem og tilbage for at bekræfte fri gang.
  • Når det er bekræftet, spænder du strammeskrue F for at fastlåse spændingen.
Fjederen spændes
Y-remmen bevæges frem og tilbage for at tjekke fri gang
Strammeskrue F spændes for at fastlåse spændingen

Trin 4: Monter Z-motoren

  • Drej lederskruen som vist på tegningen, så skruens flade overflade blottes.
Lederskruen drejes, så den flade overflade blottes
  • Sæt spændeskiverne i, og ret koblingens øverste gevindposition ind med lederskruens flade overflade. Monter koblingen på Z-aksens lederskrue, og spænd de to pinolskruer godt fast.
Spændeskiverne sættes på lederskruen
Koblingen rettes ind med lederskruens flade overflade
Koblingen fastgøres med de to pinolskruer
  • Tjek motorkablets retning, og drej motorakslen, så den flade overflade på akslen rettes ind med den øverste position på koblingen.
Motorkablets retning tjekkes
Motorakslen drejes, så den flade overflade vender mod koblingen
Motorakslen rettes ind med koblingens øverste position
  • Fastgør Z-motoren ved at spænde de to pinolskruer på koblingen. Fastgør derefter Z-motoren ved at spænde tre skruer C.
De to pinolskruer på koblingen spændes
Z-motoren fastgøres med tre skruer C
Z-motoren er monteret og fastgjort

Bemærk: Tjek her, om den øverste ende af lederskruen er nær midterpositionen. Hvis ikke, kan du justere skruens position ved at løsne og spænde Z-motorens skrue igen.

Trin 5: Monter Z-aksen

  • Monter Z-aksens topdæksel, og spænd én skrue B for at fastgøre det.
Z-aksens topdæksel monteres med skrue B
  • Forbind Z-aksens og Y-aksens firkantstål, og sørg for, at skruehullerne er rettet ind.
  • Fastgør Z-aksen og Y-aksen ved at spænde seks skruer A.
Z-aksens og Y-aksens firkantstål forbindes
Skruehullerne rettes ind mellem Z- og Y-aksen
Z- og Y-aksen fastgøres med seks skruer A

Kalibreringstrin efter arbejdet

  • Bekræft, at Y-remmen kører frit.
  • Bekræft, at kablerne til Y-motoren og Z-motoren vender korrekt.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
