HMS_0300-0700-0001-0003 Modstanden i Motor-B er unormal; motoren kan være defekt.

Beskrivelse af problemet

Printerens MC board indeholder flere strømsensorer, der måler motorstrømmen. Ved opstart bruger systemet disse sensorer til at kontrollere motormodstanden og afgøre, om motorerne fungerer korrekt. Hvis der registreres usædvanligt høj modstand, markerer systemet motoren som havende en afbrudt-forbindelse-fejl.

Mulige årsager:

• Løst motorkabel
• Beskadiget motor
• Defekt MC board

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren, og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Undlader du det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller de omkringliggende omgivelser.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af sikkerhedsmæssige årsager og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på nogen blotlagte ledninger, stik eller printkort. Bemærk desuden, at dysen kan være ekstremt varm, så rør den aldrig med bar hud.

Fejlfindingstrin

Trin 1: Fjern printerens bagdæksel

Se Udskiftning af bagpanelet på P2S, og fjern printerens bagdæksel for at blotlægge MC board'et.

Trin 2: Find motorkablerne

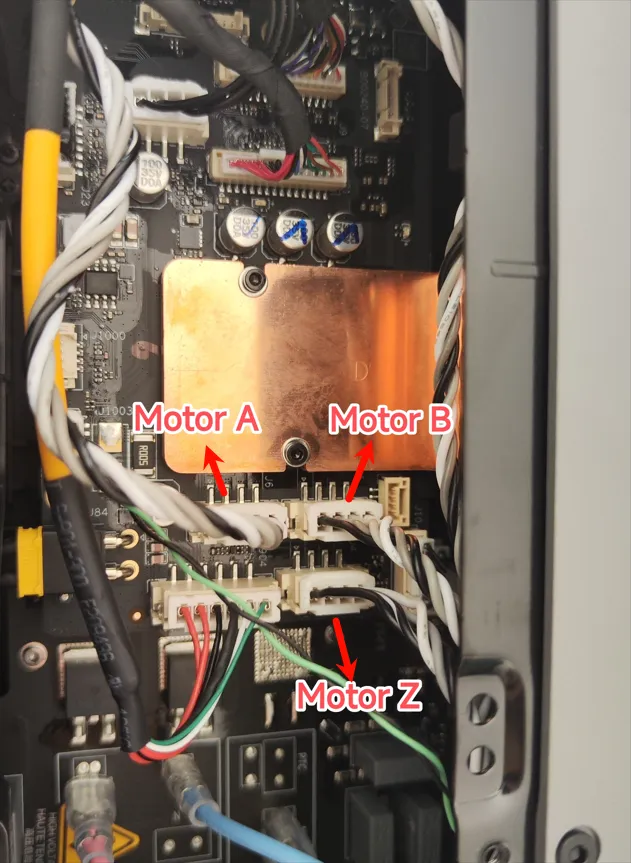

Som vist på billedet har MC board'et tre motorforbindelser:

• Motor Z - nederst til højre
• Motor B - øverst til højre
• Motor A - øverst til venstre

Trin 3: Kontrollér og gentilslut B-motorkablet

Afbryd og gentilslut B-motorkablet, og kontrollér derefter, om fejlen stadig vises. Hvis den gør, skal du fortsætte fejlfindingen.

Trin 4: Verificér ved at ombytte motorforbindelserne

Ombyt stikkene til B-motoren og Z-motoren på hovedstyrekortet:

• Hvis den oprindelige fejl “B motor open circuit” ændrer sig til “Z motor open circuit”, følger fejlen motoren -> grundårsag: defekt motor.
• Hvis fejlen forbliver “B motor open circuit”, flytter fejlen sig ikke -> grundårsag: defekt MC board.

Tilsvarende HMS-koder

Følgende HMS-koder repræsenterer samme type fejl.
