HMS_0300-0700-0001-0001 Motor B har et åbent kredsløb. Forbindelsen kan være løs, eller motoren kan være defekt.

Beskrivelse af problemet

Printerens MC-board indeholder flere strømsensorer, der måler motorstrømmen. Ved opstart bruger systemet disse sensorer til at kontrollere motorens modstand for at afgøre, om den fungerer korrekt. Hvis der registreres usædvanligt høj modstand, markerer systemet motoren som havende en fejl med åbent kredsløb.

Mulige årsager:

• Motorkabel løst
• Motor beskadiget
• MC-board defekt

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid og afbryd strømmen til printeren, før du udfører vedligeholdelsesarbejde. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker for din sikkerheds skyld og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på nogen blottede ledninger, stik eller kredsløbskort. Derudover kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forbindelse med ovenstående eller trinene i denne vejledning, kan du oprette en ny sag på vores supportside for at få hjælp.

Fejlfindingstrin

Trin 1: Fjern bagpanelet

Se Udskift bagpanelet for at fjerne bagpanelet og blotlægge MC-boardet.

Trin 2: Find motorkablet

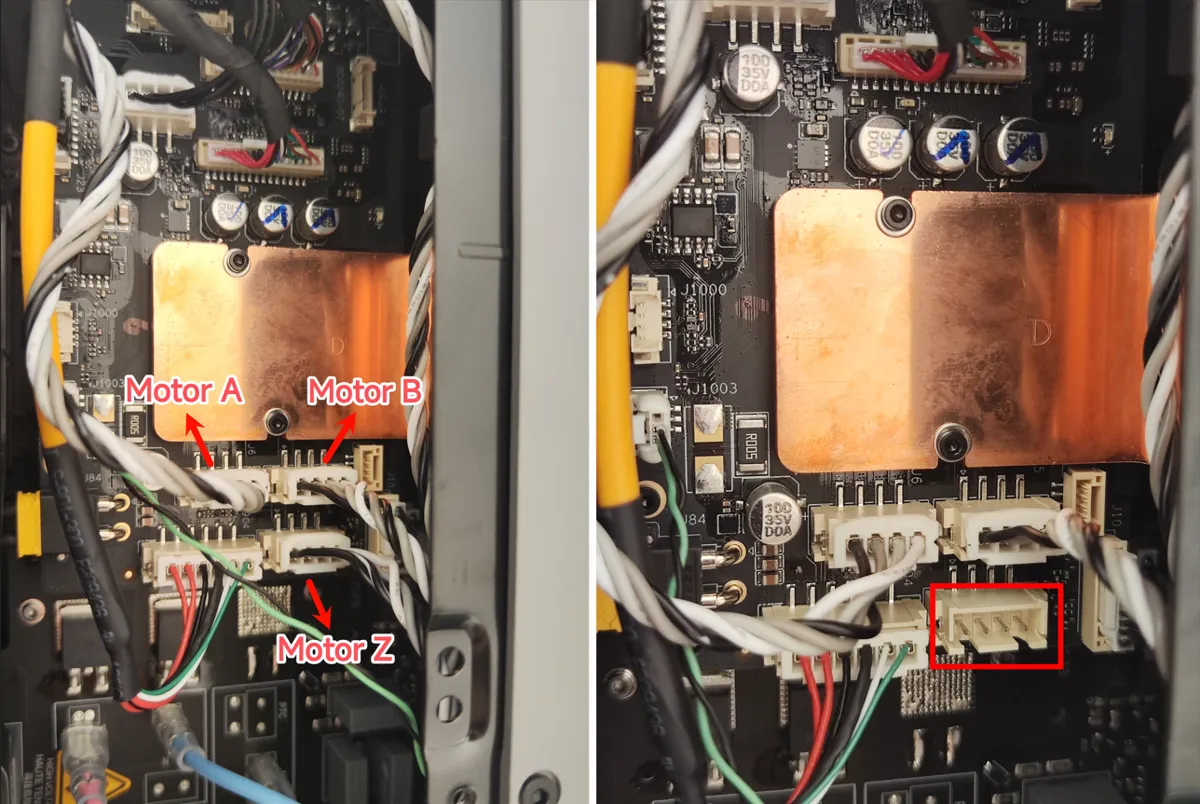

Som vist på diagrammet er der tre motortilslutningskabler på MC-boardet:

• Motor Z - nederst til højre
• Motor B - øverst til højre
• Motor A - øverst til venstre

Trin 3: Kontrollér og tilslut B-motorkablet igen

Prøv at frakoble og tilslutte B-motorkablet igen, og kontrollér derefter, om fejlen fortsat opstår. Hvis fejlen ikke er løst, fortsæt med yderligere fejlfinding.

Trin 4: Byt motorstik om på MC-boardet

Byt B- og Z-motorstikkene om på styringskortet:

• Hvis den oprindelige fejl var "B Motor Open Circuit", og den efter ombytning ændrer sig til "Z Motor Open Circuit", tyder det på et problem med motoren. Se Udskift XY-motor for at udskifte motoren.
• Hvis fejlen forbliver "B Motor Open Circuit", tyder det på et problem med MC-boardet. Se Udskift P2S MC- og AC-board for at udskifte MC-boardet.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl.
