Udskift toolhead - A1-serien

Toolhead

Denne artikel indeholder retningslinjer og forholdsregler for af- og påmontering af toolhead til A1-serien. Den omfatter også vejledning i at fjerne og udskifte de udskiftelige dele.

Liste over dele

Nedenfor er de dele, der indgår i denne guide.

Liste over moduler

Nedenfor er de moduler, der kan skilles yderligere ad, men som ikke behandles i denne artikel.

Liste over skruer

Du kan også finde flere oplysninger om skruerne i Wikien: Skruesæt til A1-serien

Liste over værktøj

• H1.5 /H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til toolhead. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonteringsguide

Trin 1 - Fjern hotend-samlingen

Hvis filamentet er i indladet tilstand, skal du først klippe det over med filamentskæreren.

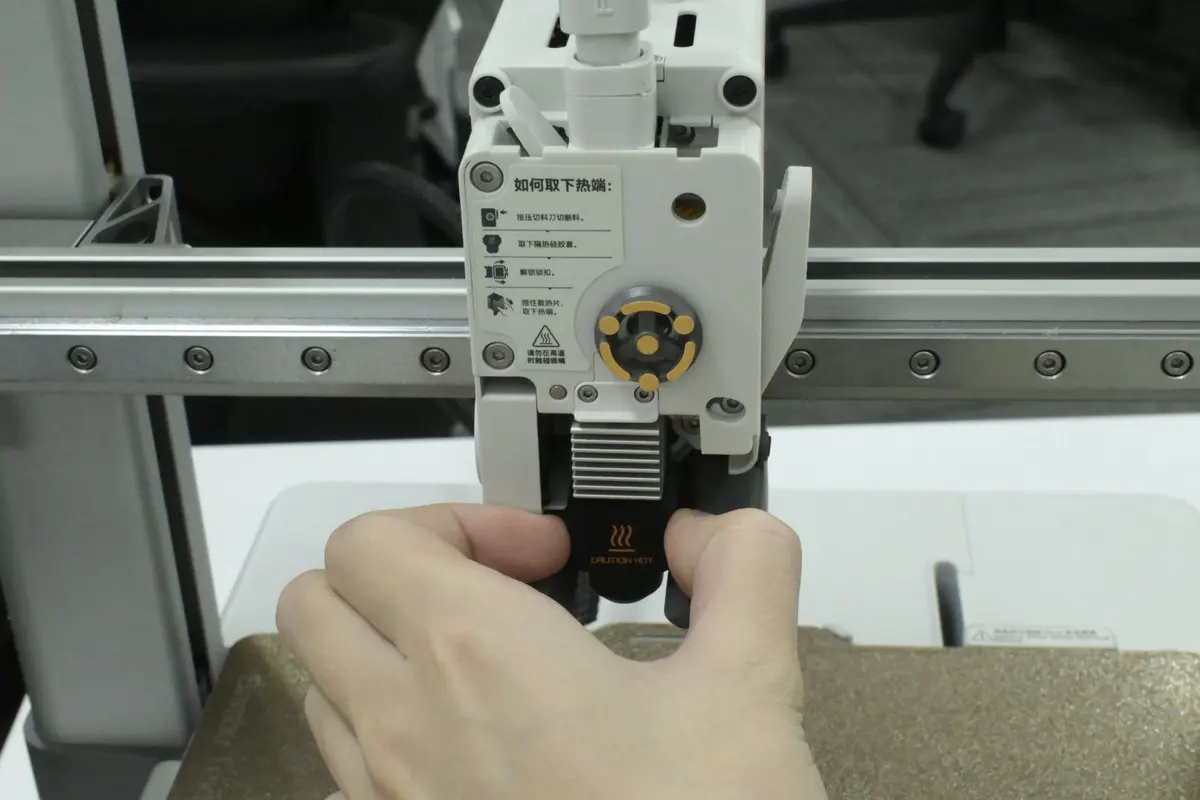

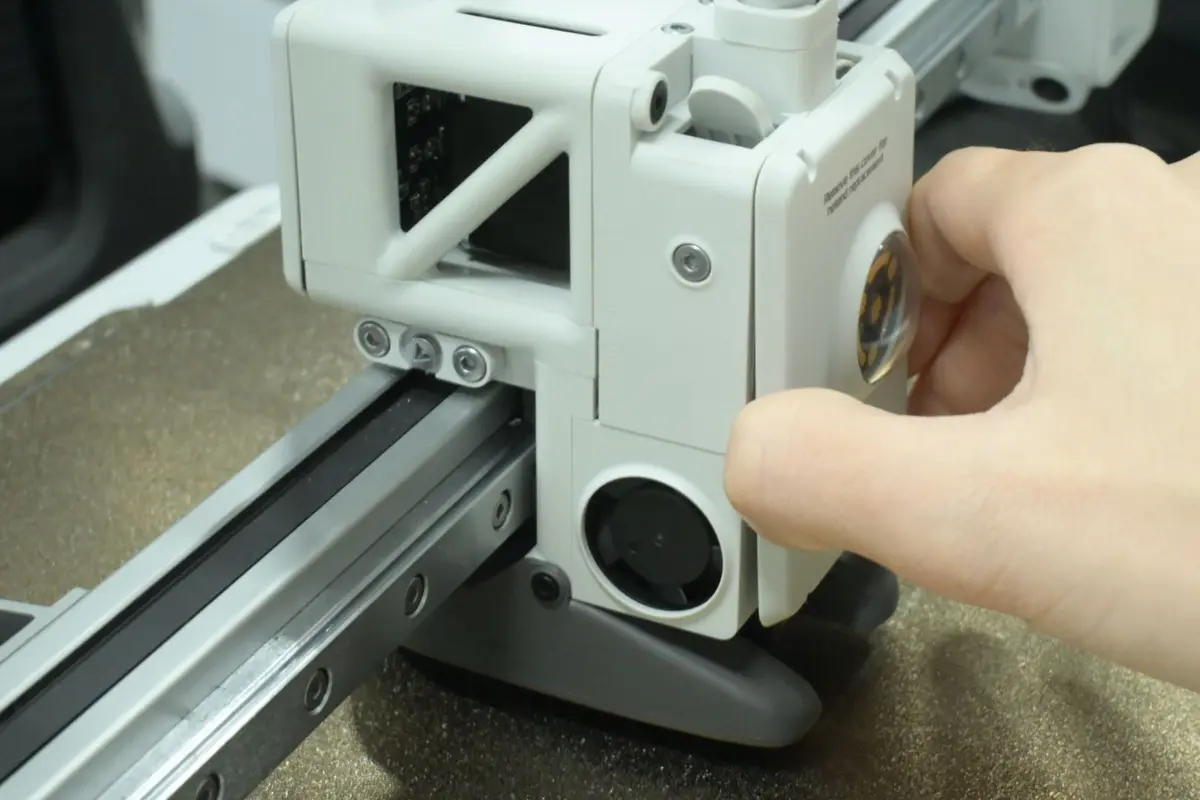

Tryk på toolhead-dækslet fra begge sider for at låse det op og fjerne dækslet, og pas på ikke at trykke på køleblæseren til hotend. Træk i fremspringet på siden af silikonesokken til hotend med hænderne, og fjern silikonesokken til hotend.

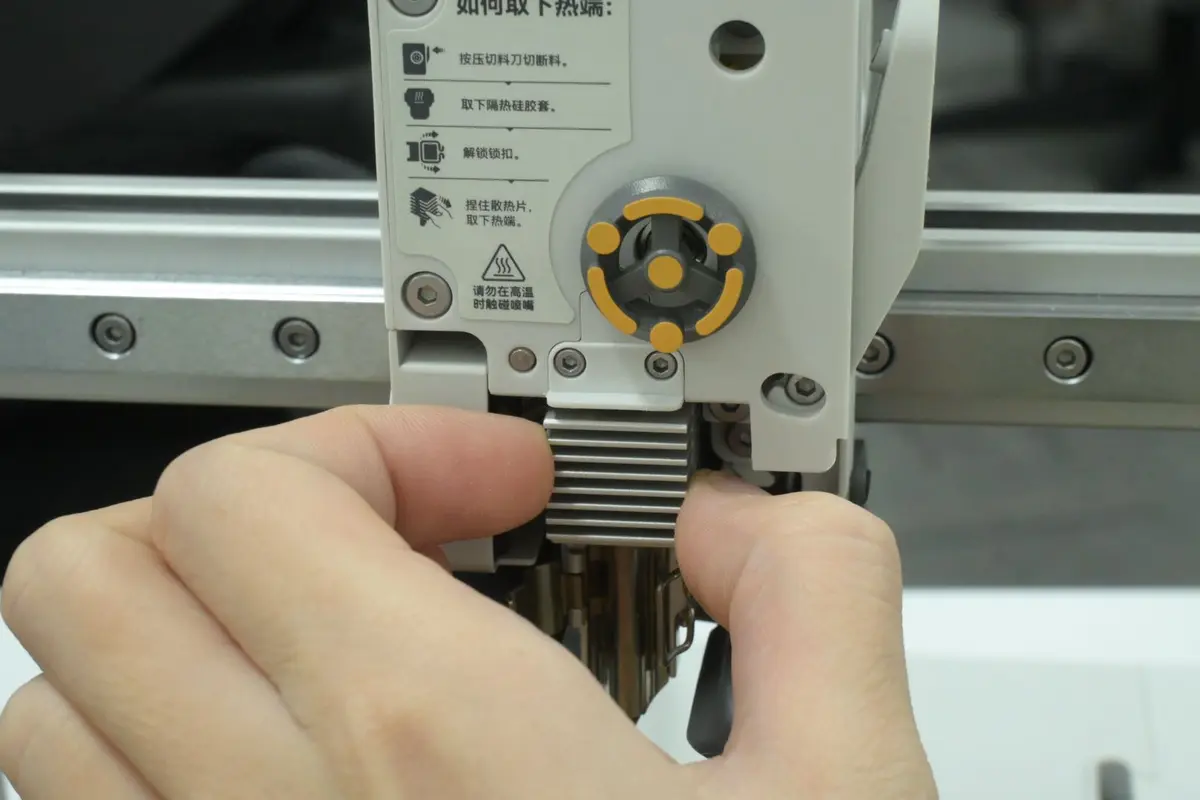

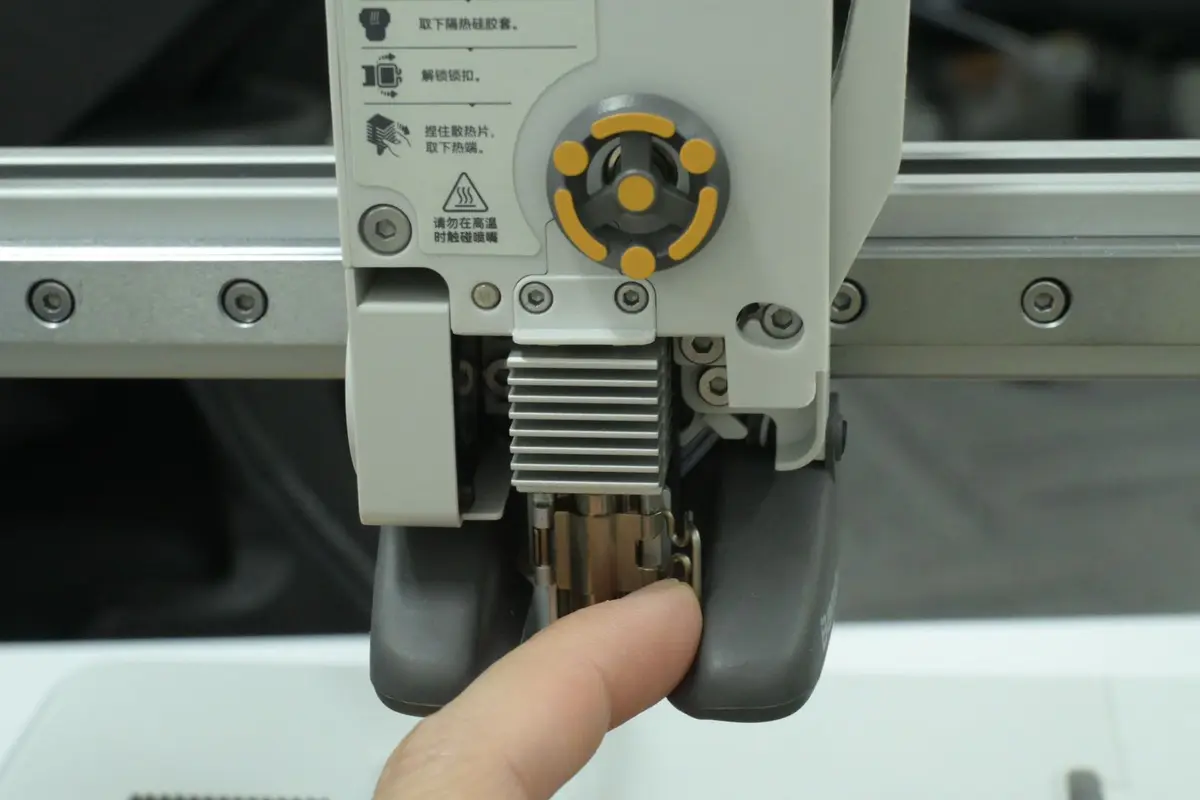

Frigør hotend-låsen, hold derefter på køleribben med hænderne, og fjern hotend.

Trin 2 - Fjern slangen

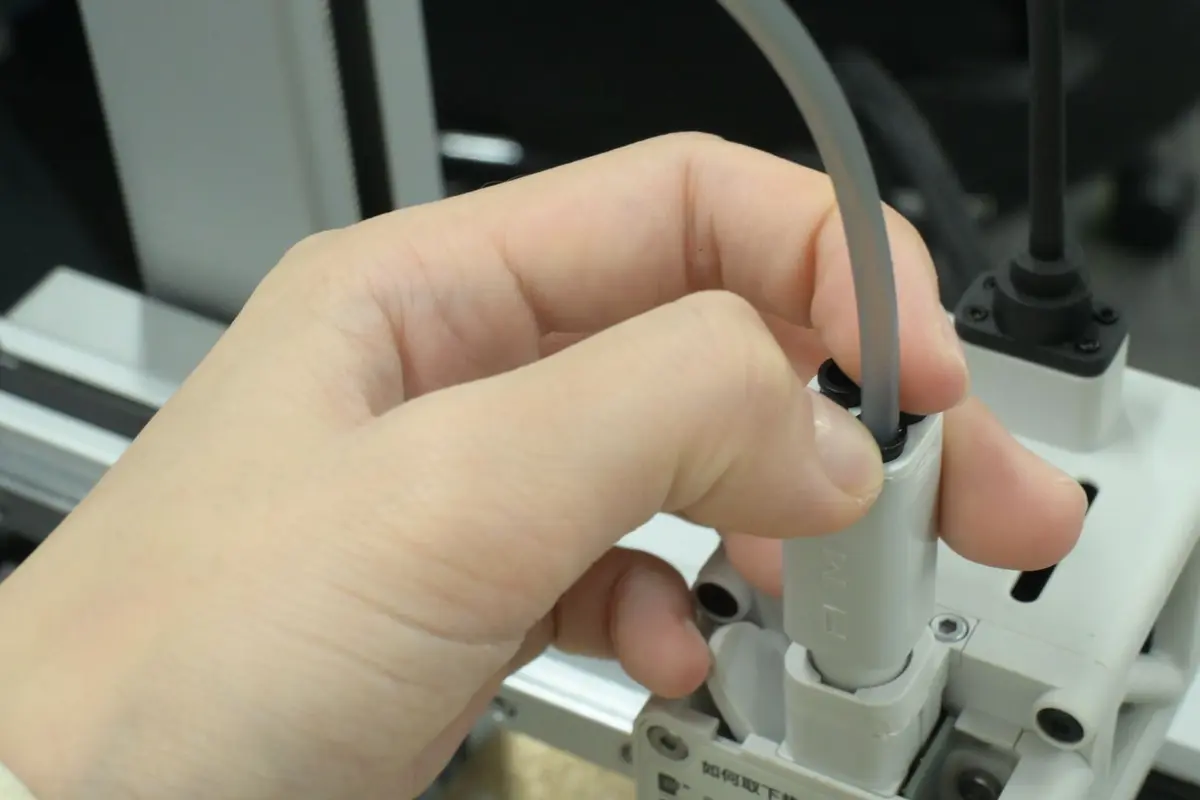

Tryk ned på PTFE-slangetilslutningen med den ene hånd, og træk slangerne ud med den anden hånd.

Trin 3 - Afbryd USB-forbindelsen

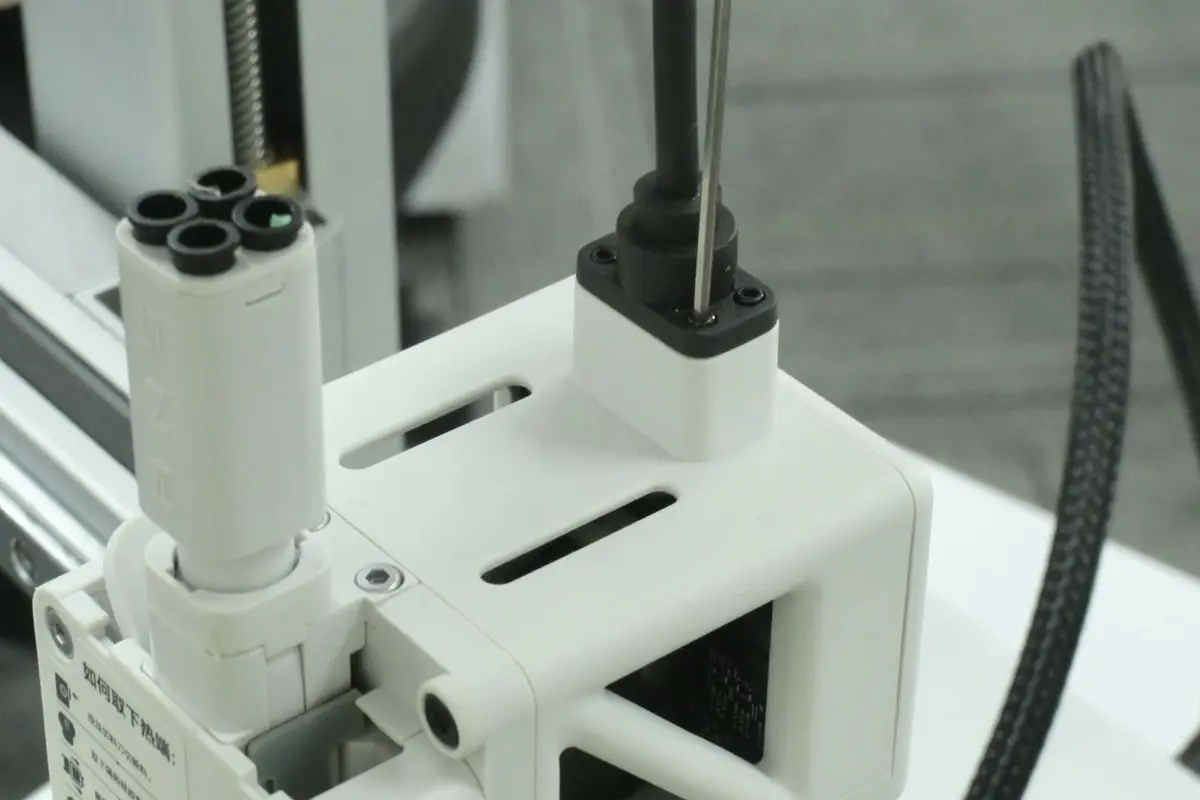

Afbryd USB-kablet fra toolhead ved at fjerne de 4 skruer A med en H1.5 unbrakonøgle.

Trin 4 - Fjern bagdækslet til toolhead og kabeldækslerne

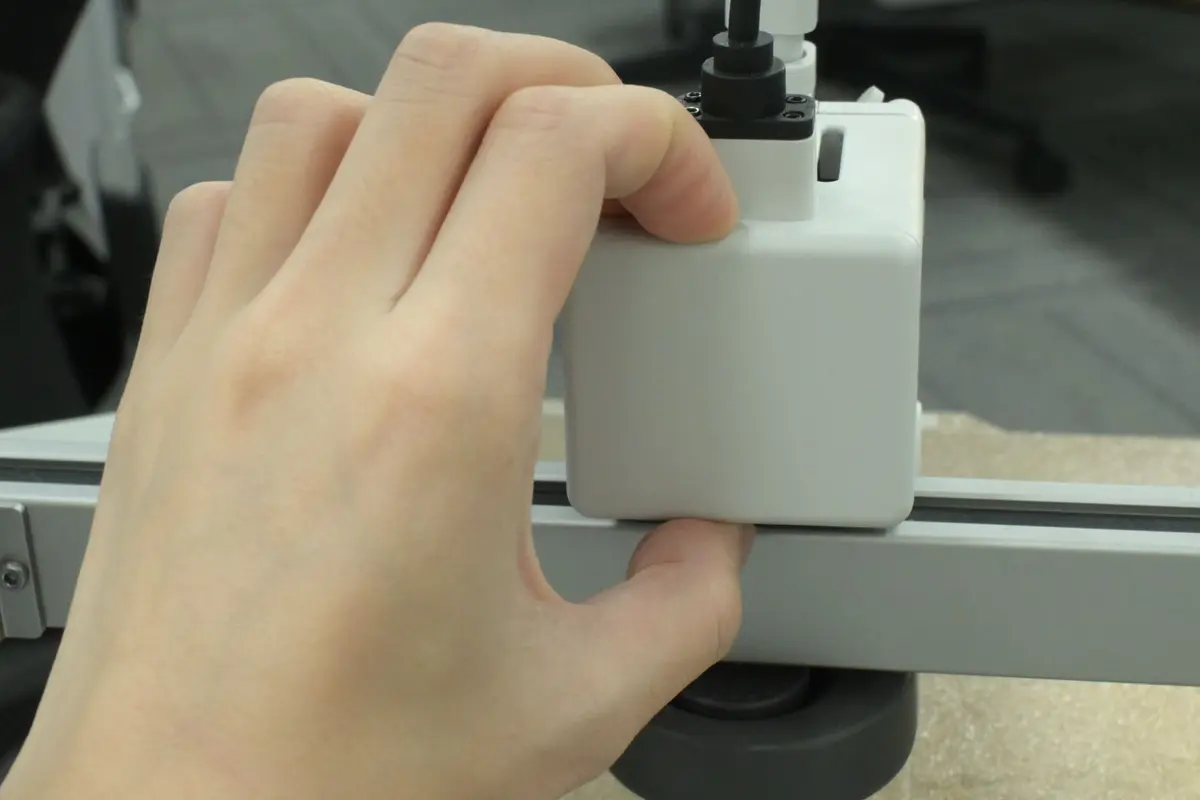

1. Fjern bagdækslet til toolhead gennem hakket under toolhead.

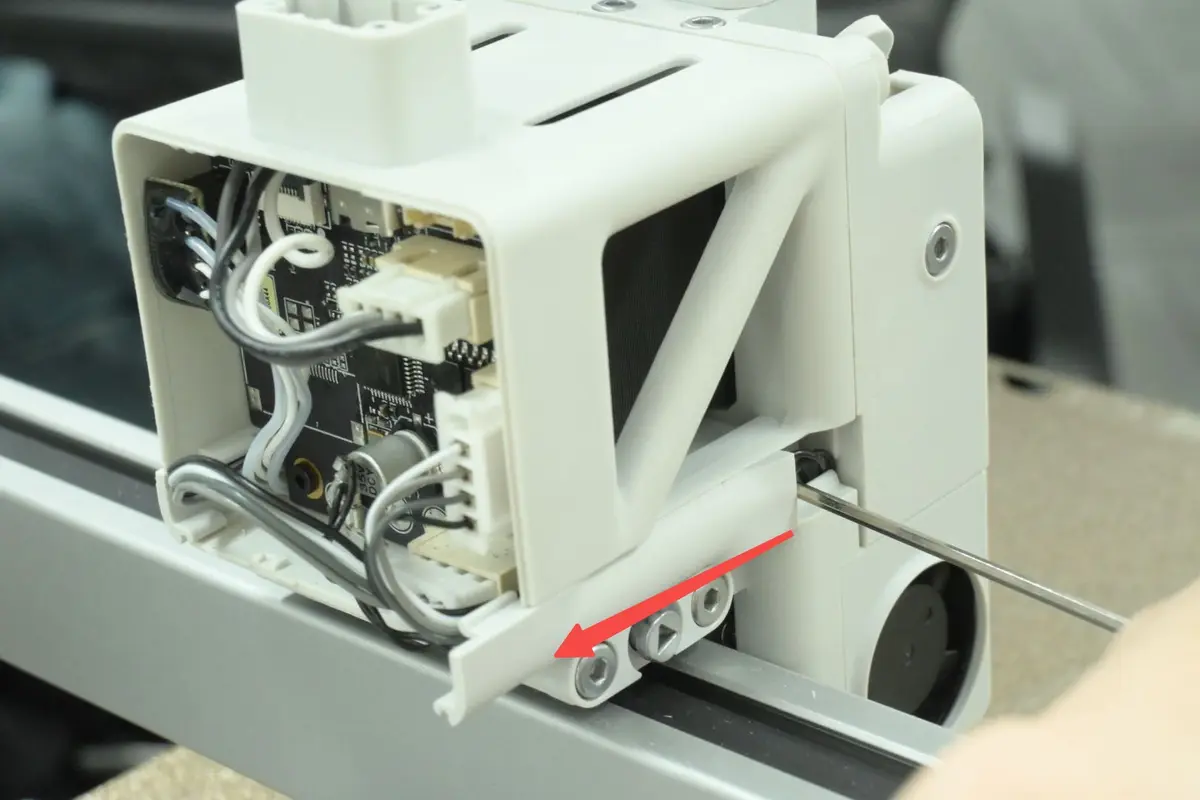

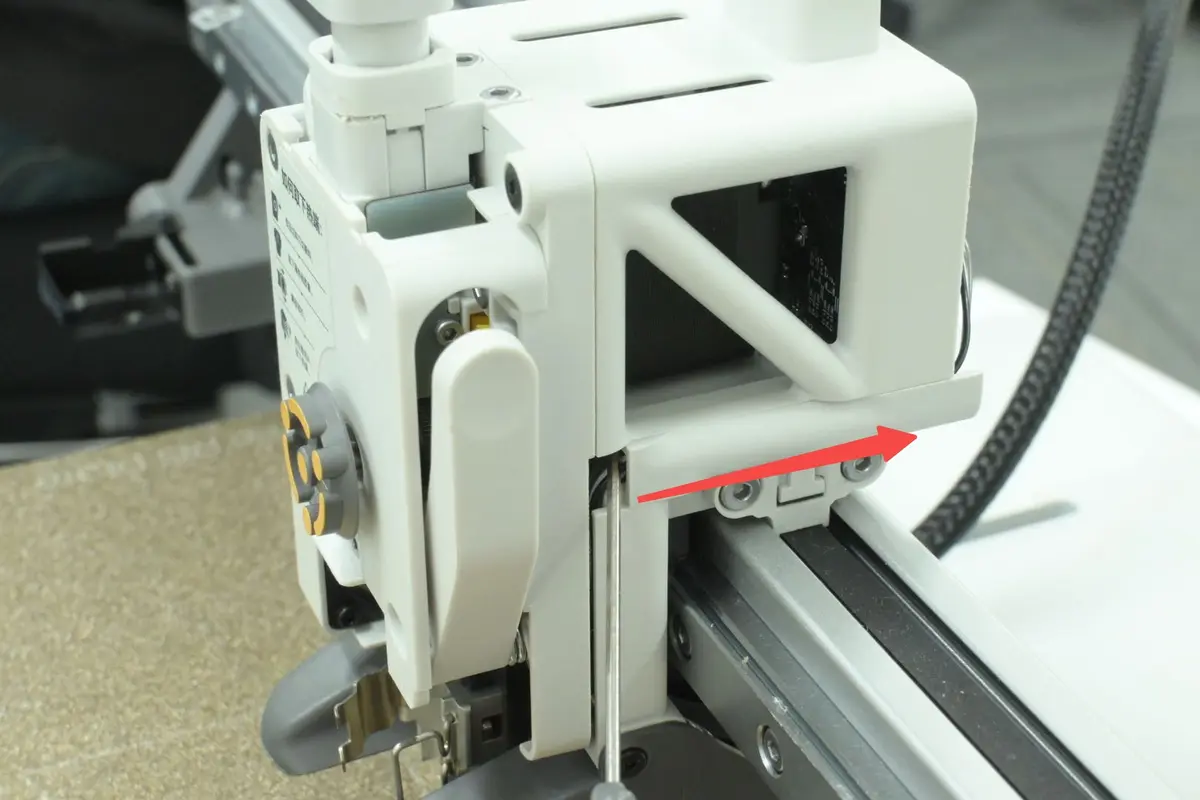

2. Skub og fjern kabeldækslerne på begge sider, og pas på ikke at beskadige ledningerne indeni.

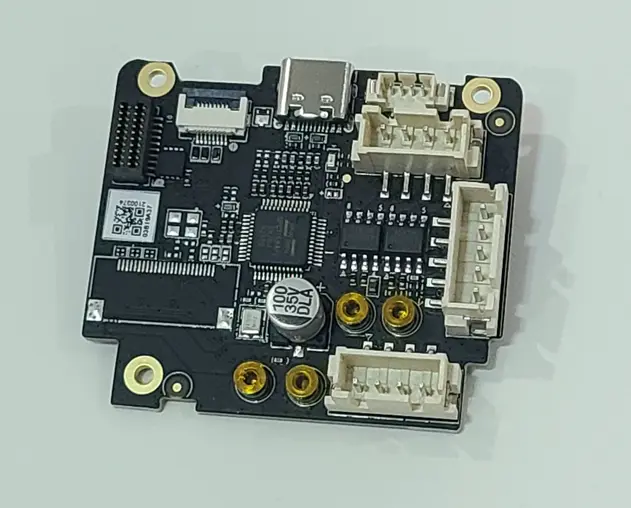

Trin 5 - Fjern TH-printet

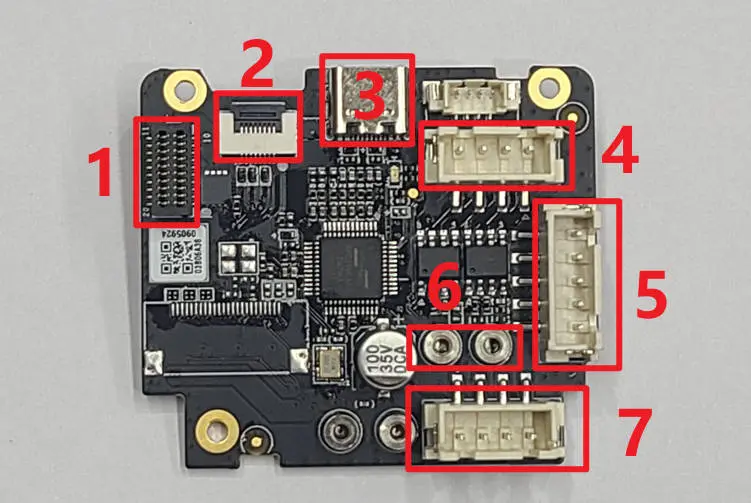

Se beskrivelsen af hvert stik i nedenstående figur for at forstå deres funktion:

1. Varmesamling til hotend; 2. Filamentsensor; 3. USB-kabel; 4. Ekstrudermotor; 5. Køleblæser til hotend; 6. Eddy current-spole; 7. Emnekøleblæser.

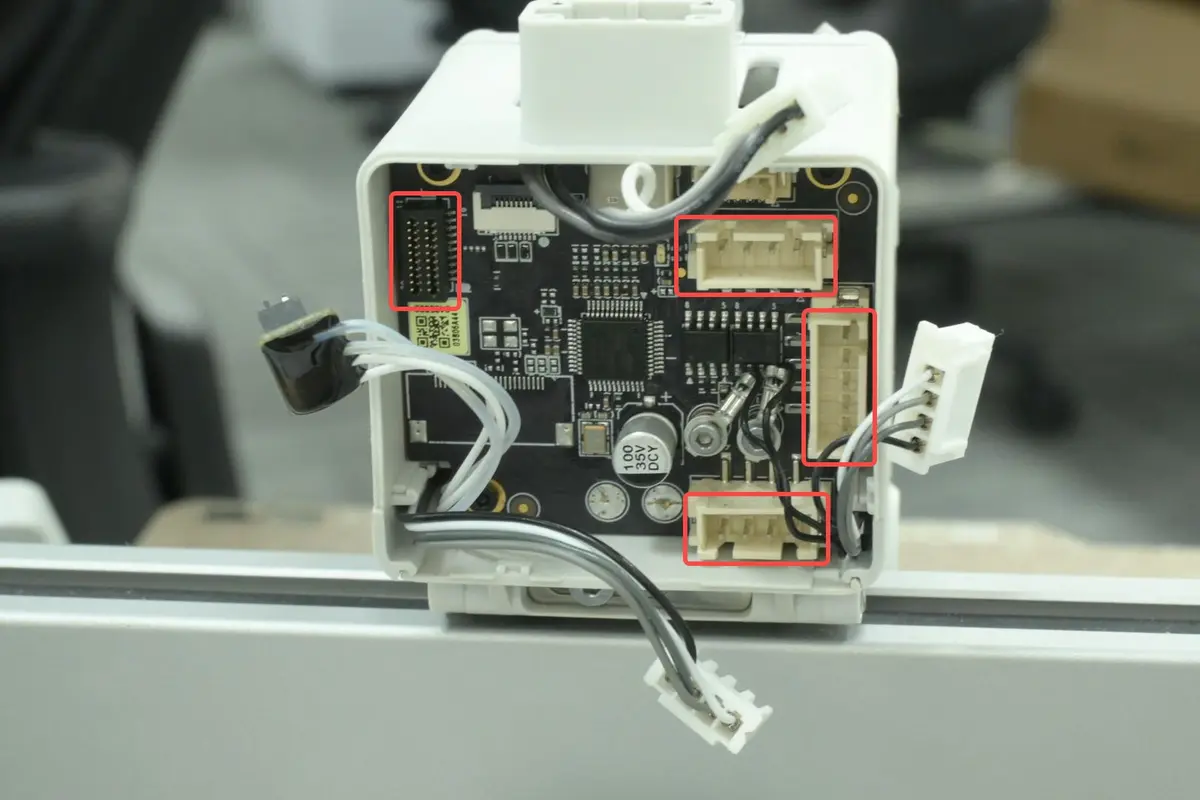

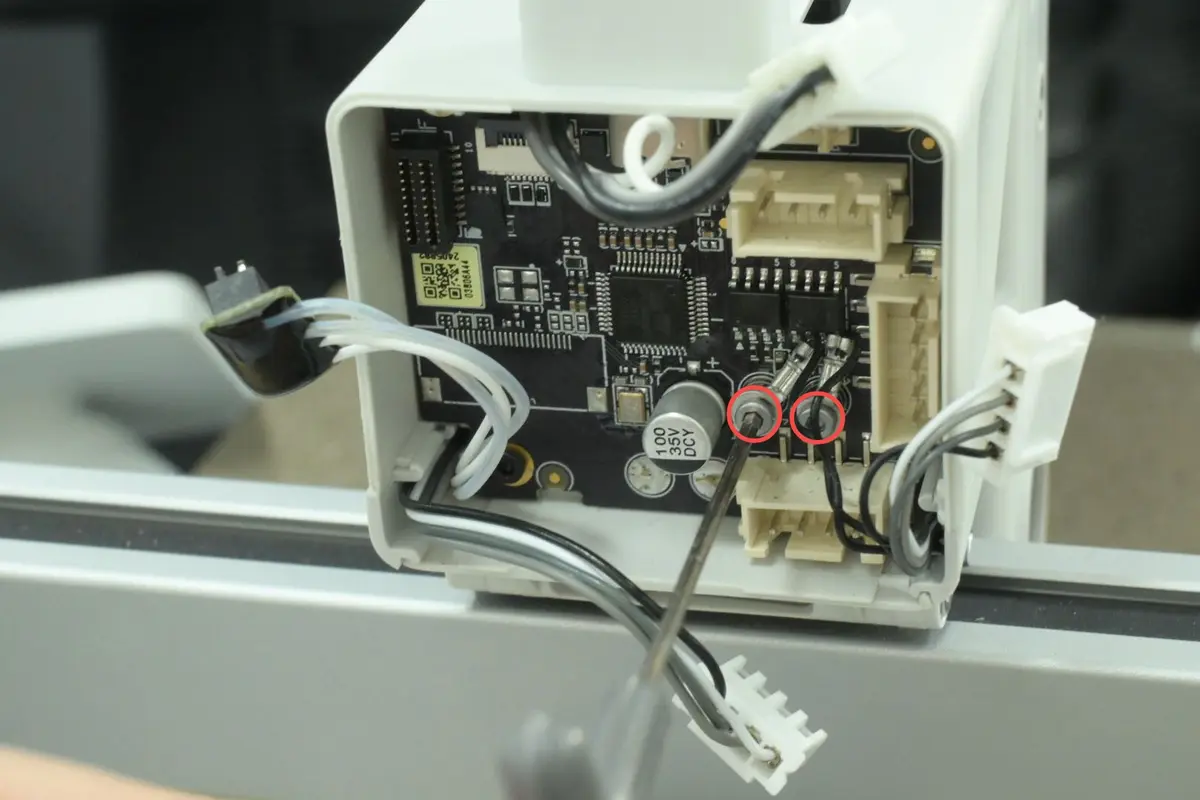

1. Afbryd de 4 stik til varmesamlingen til hotend, ekstrudermotoren, emnekøleblæseren og køleblæseren til hotend et ad gangen. Skru derefter de 2 skruer B ud med en H1.5 unbrakonøgle, og løsn eddy current-spolerne.

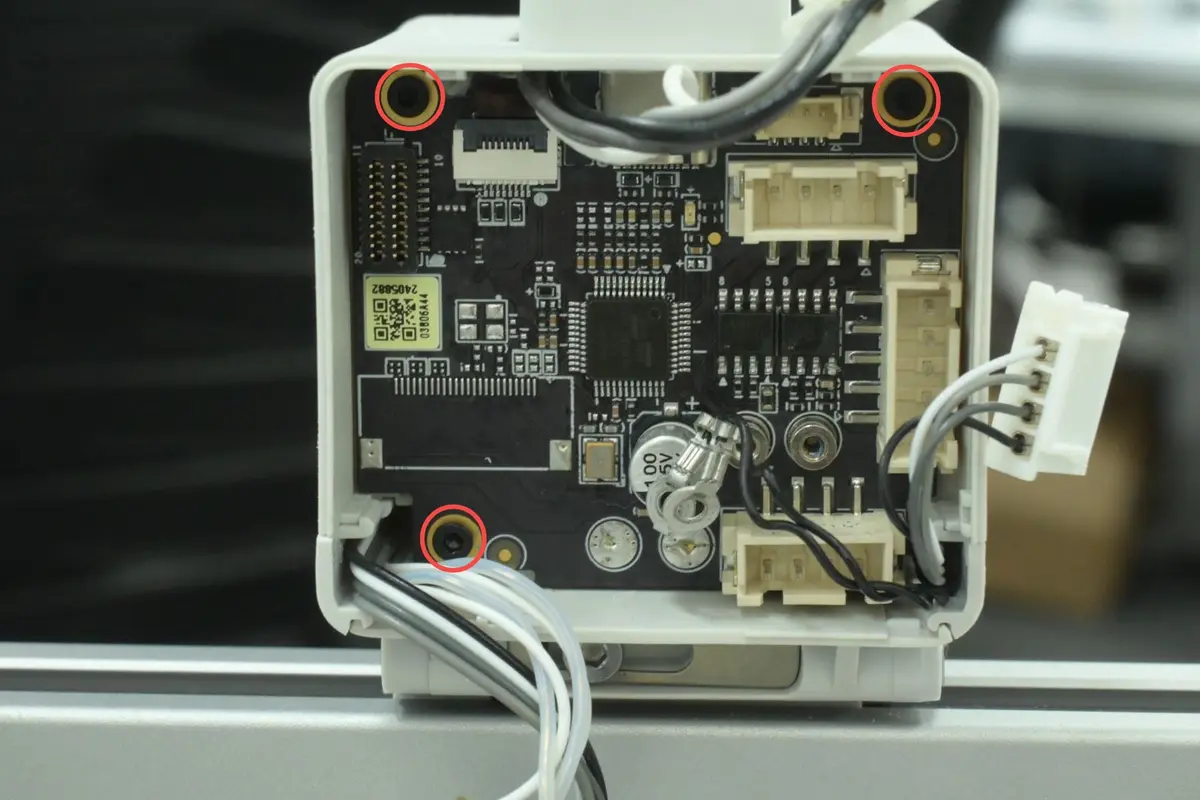

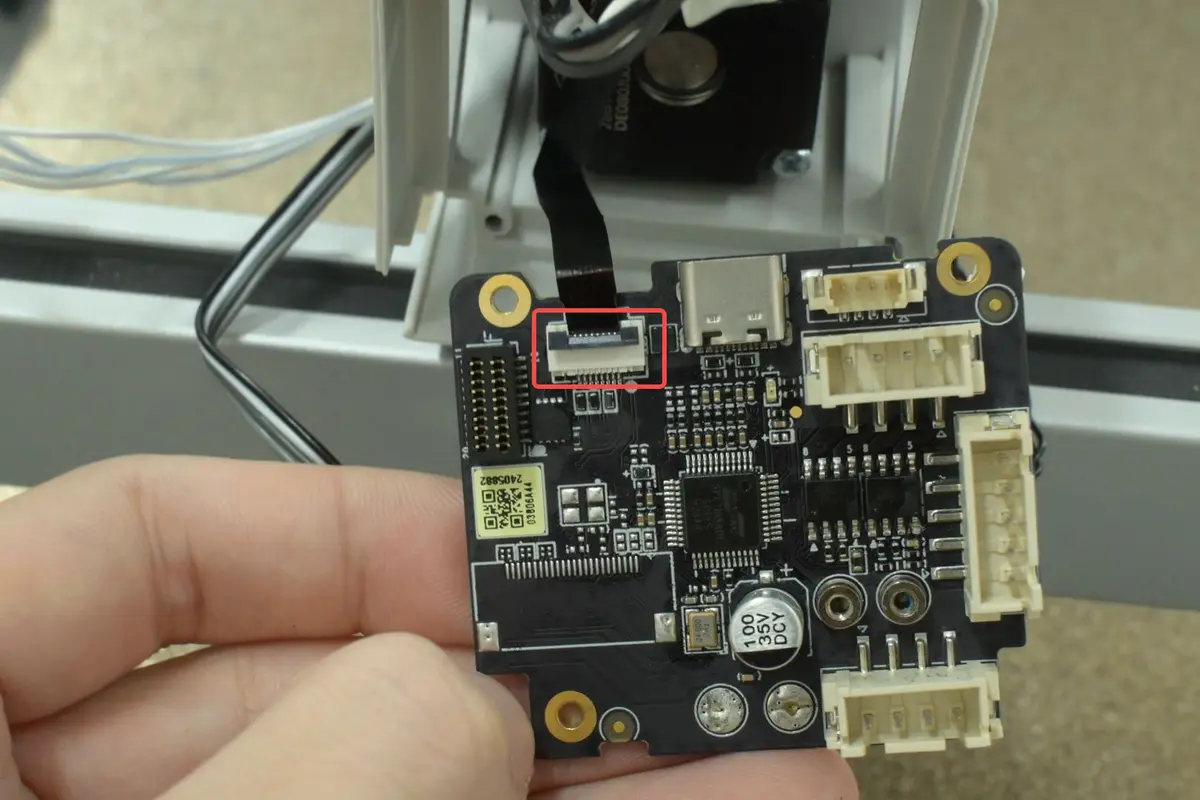

2. Skru de 3 skruer C ud med en H1.5 unbrakonøgle, fjern TH-printet, og løsn og afbryd FPC-kablet til filamentsensoren.

Trin 6 - Fjern ekstrudermodulet

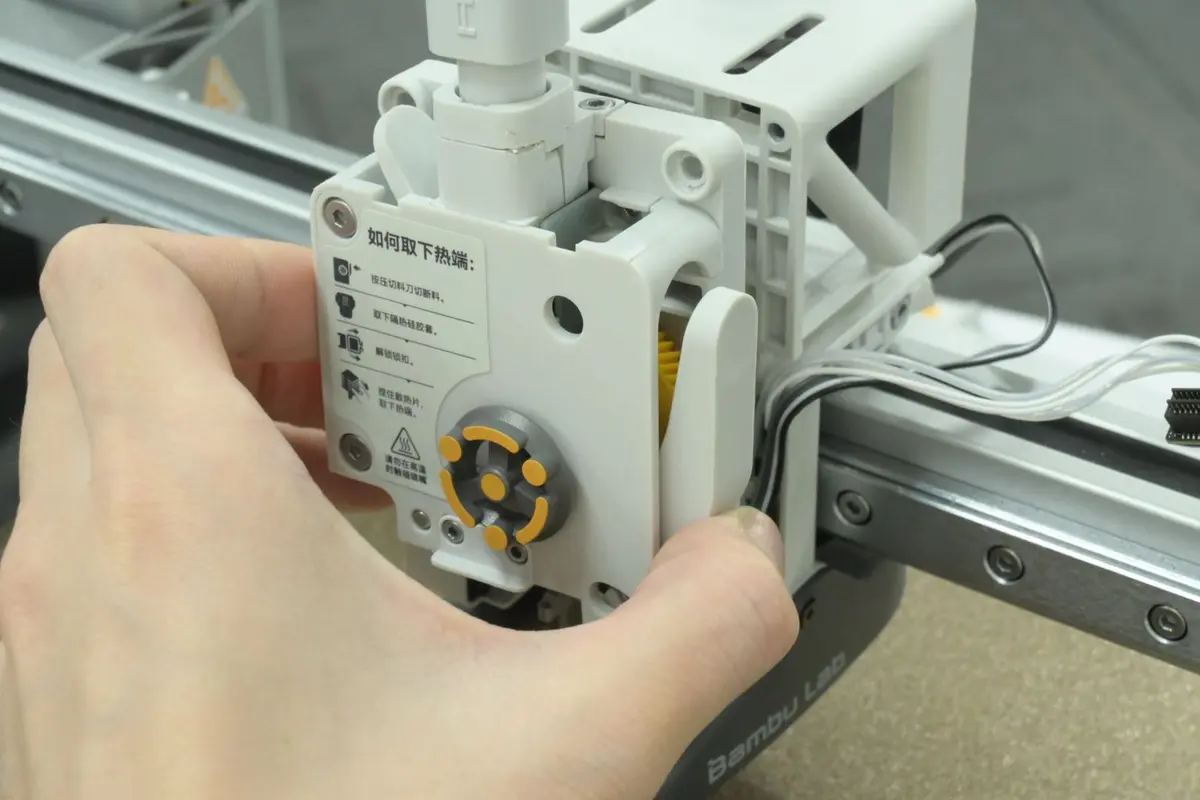

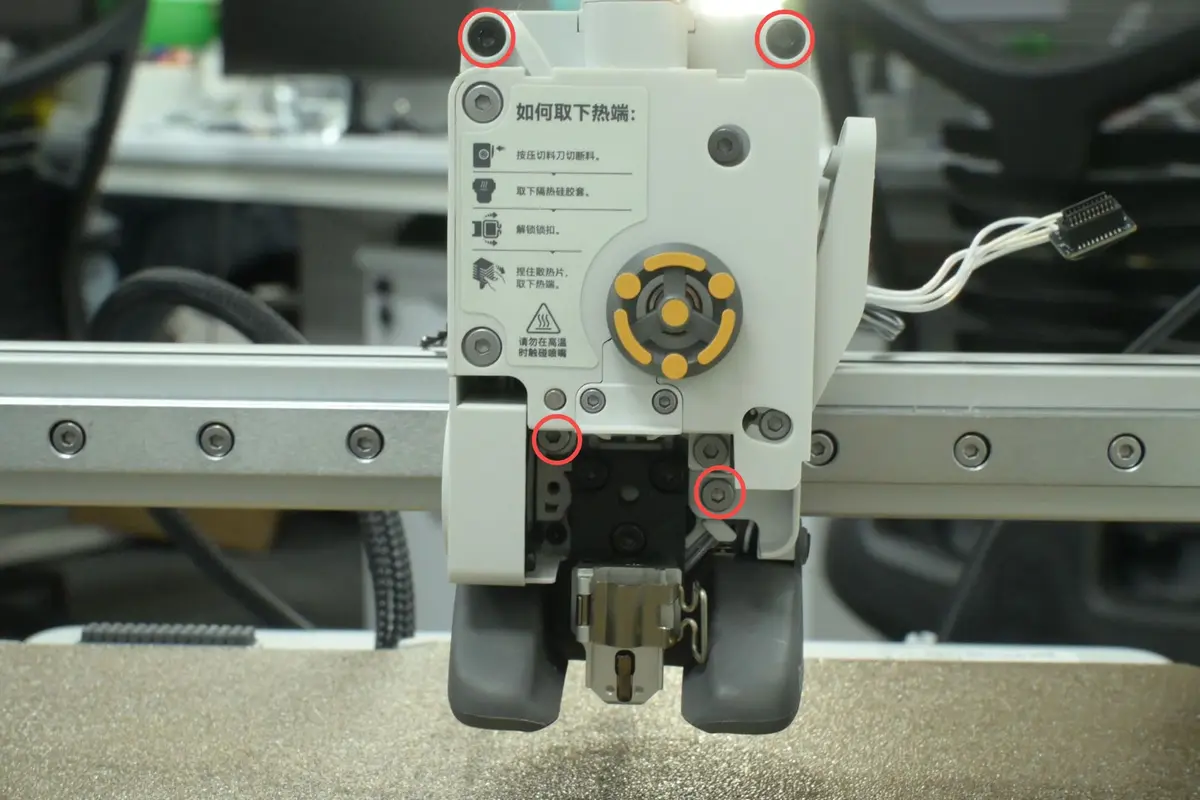

Fjern ekstrudermodulet ved at skrue 2 skruer D og 2 skruer E ud med en H2.0 unbrakonøgle.

Trin 7 - Fjern blæserne

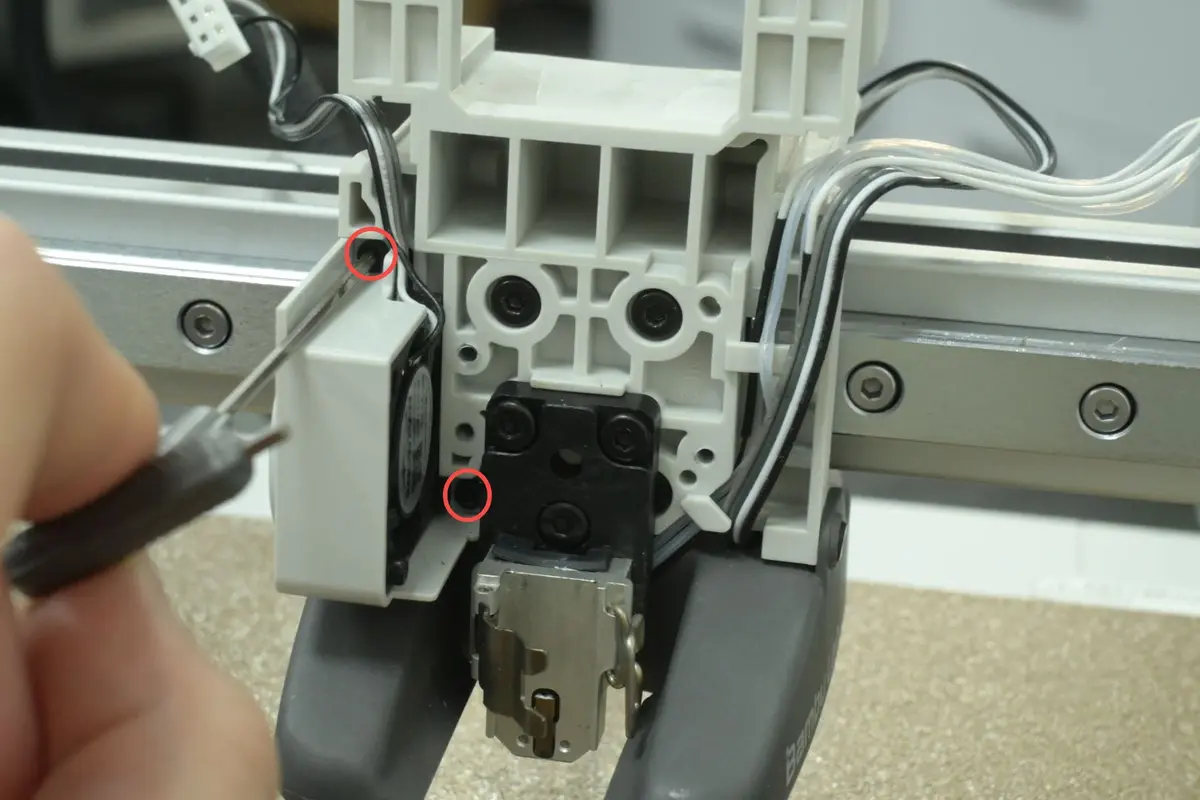

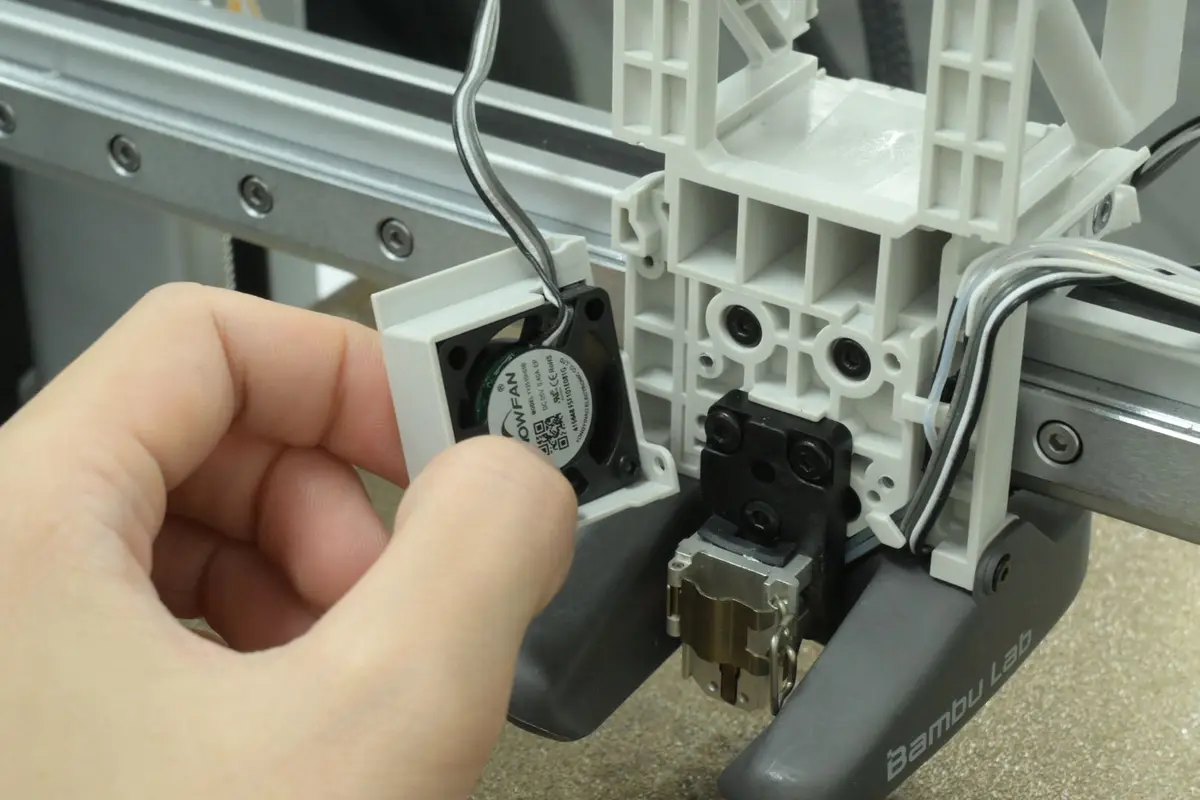

1. Fjern køleblæseren til hotend ved at skrue de 2 skruer F ud med en H1.5 unbrakonøgle.

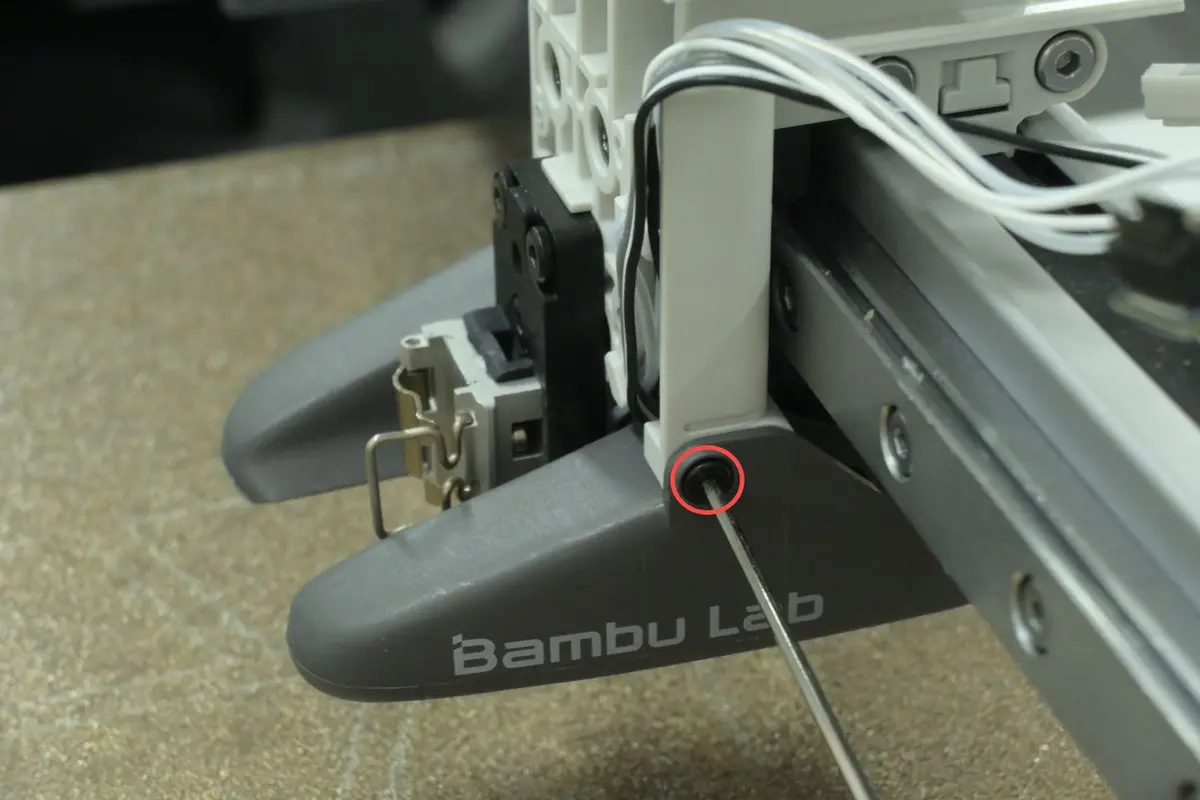

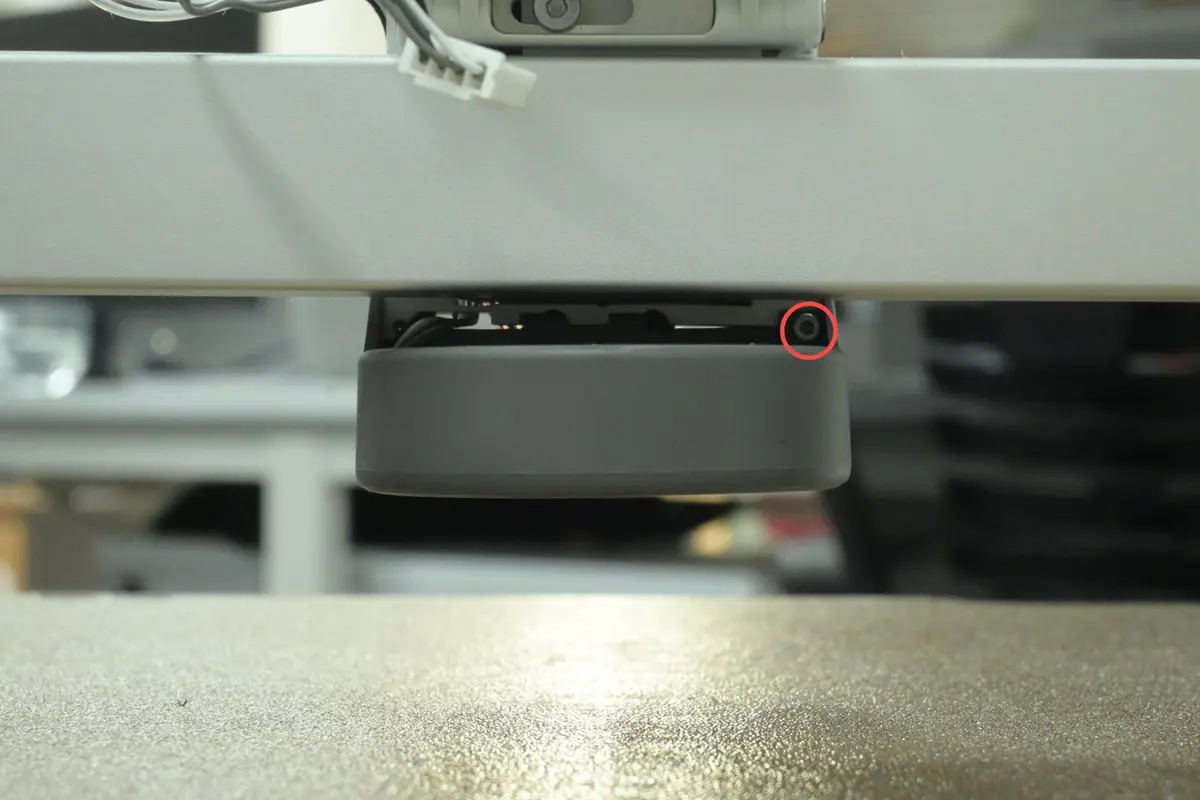

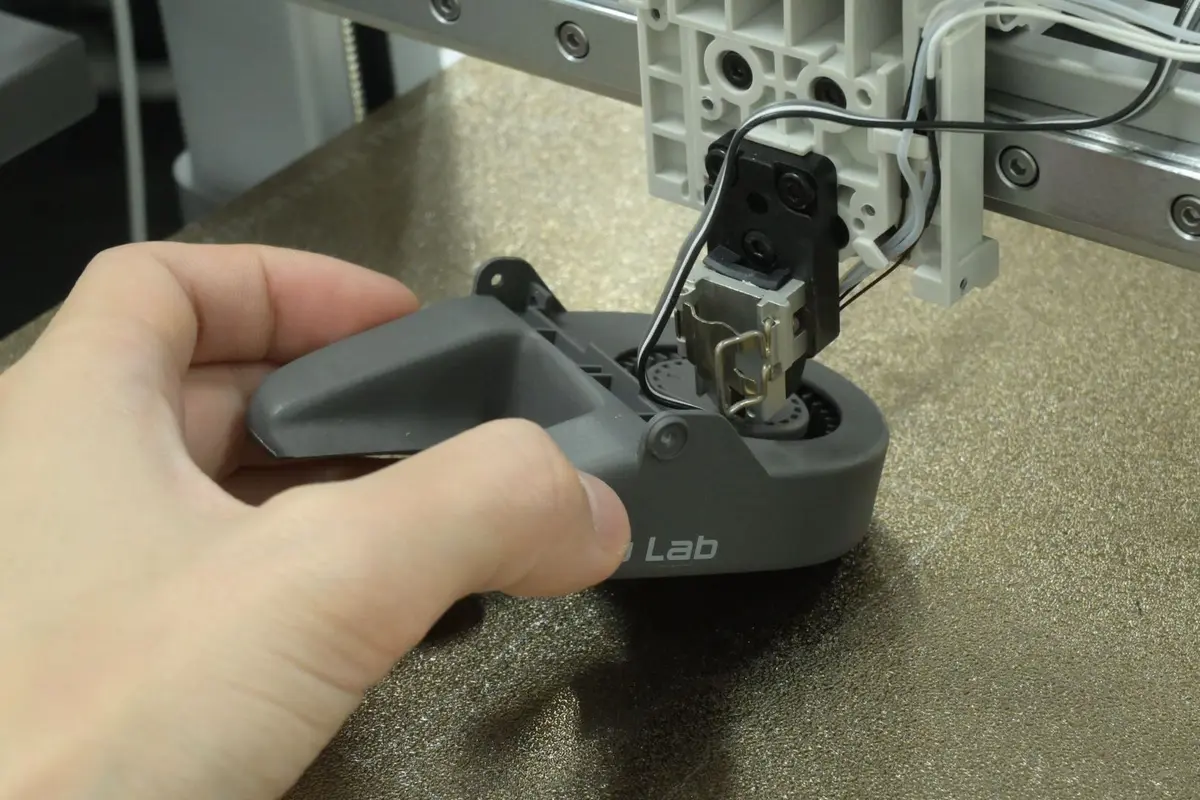

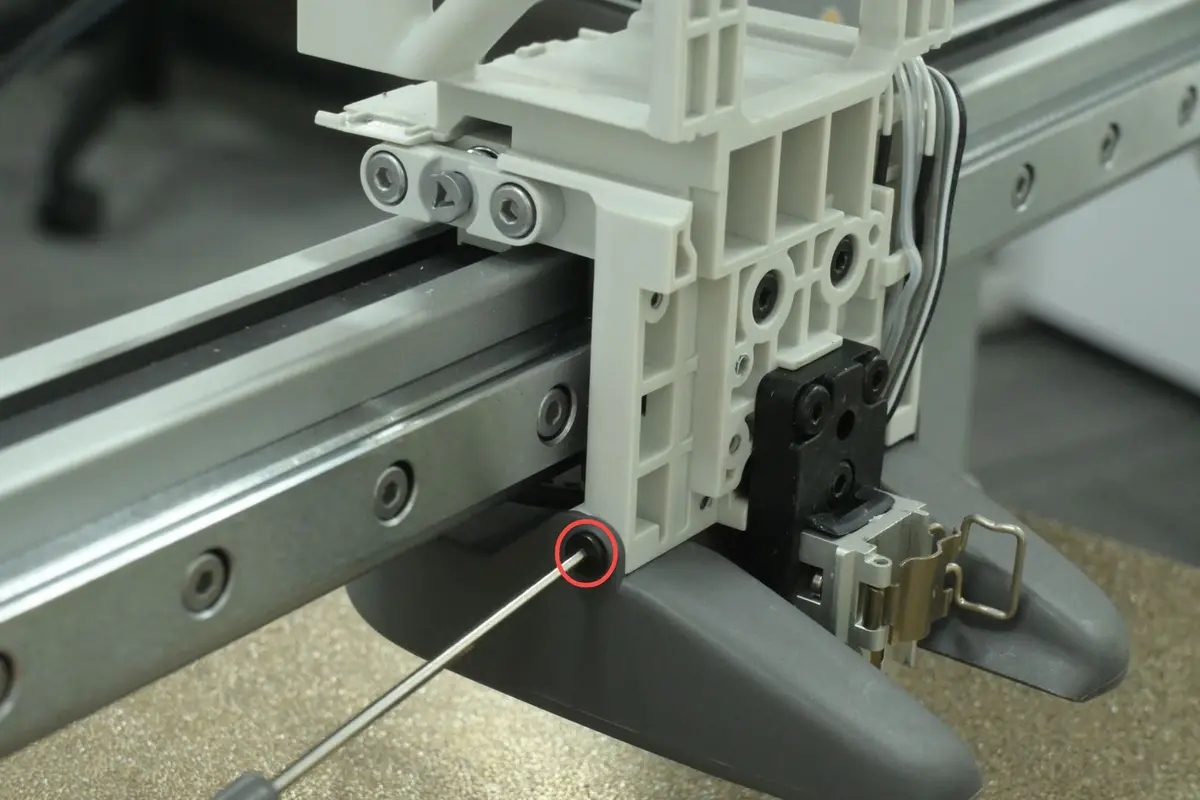

2. Fjern emnekøleblæseren ved at skrue de 2 skruer G og 1 skrue C ud med en H1.5 unbrakonøgle.

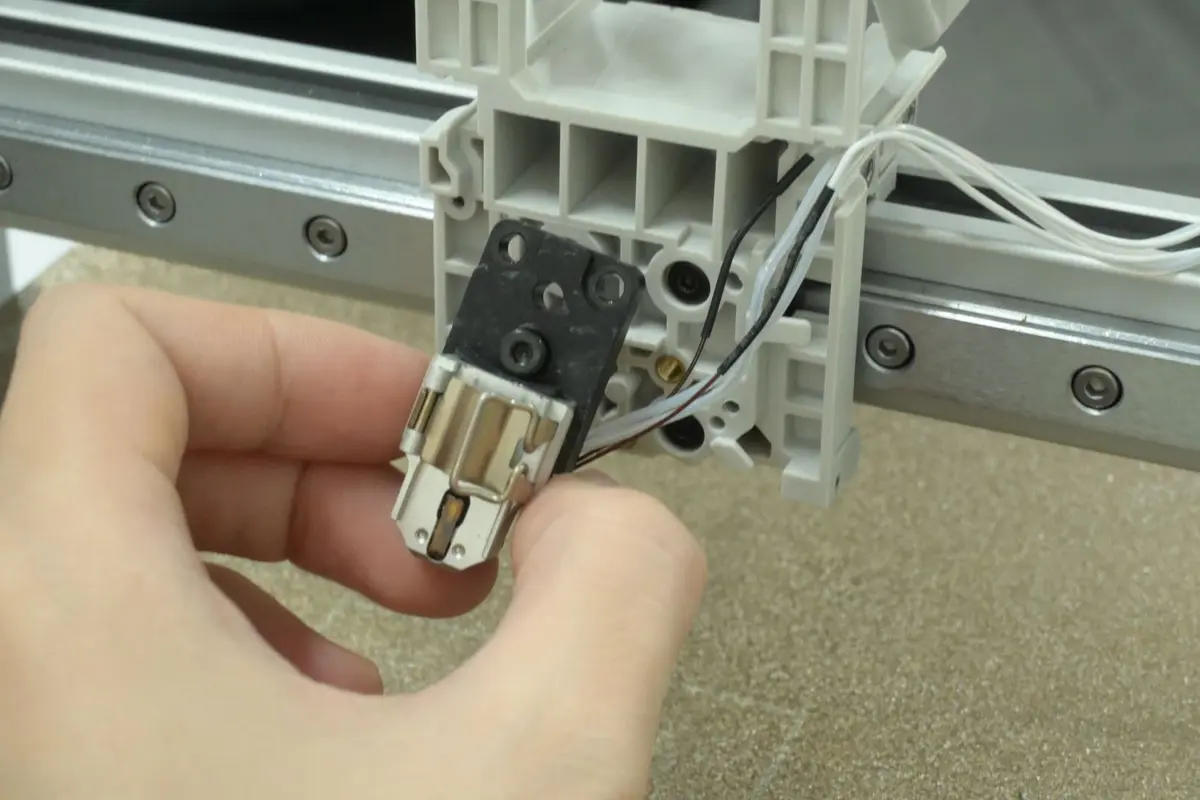

Trin 8 - Fjern varmesamlingen til hotend

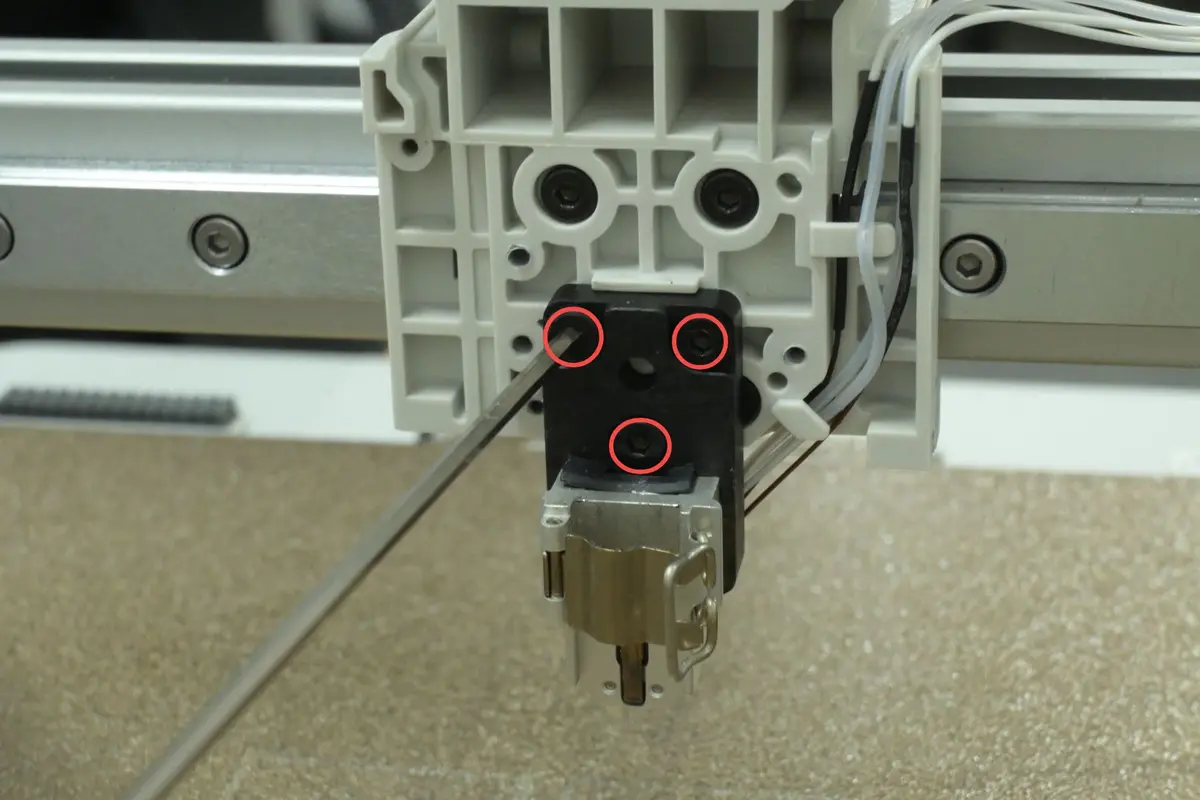

Fjern varmesamlingen til hotend ved at skrue de 3 skruer H ud med en H2.0 unbrakonøgle.

Trin 9 - Fjern toolhead-blokken

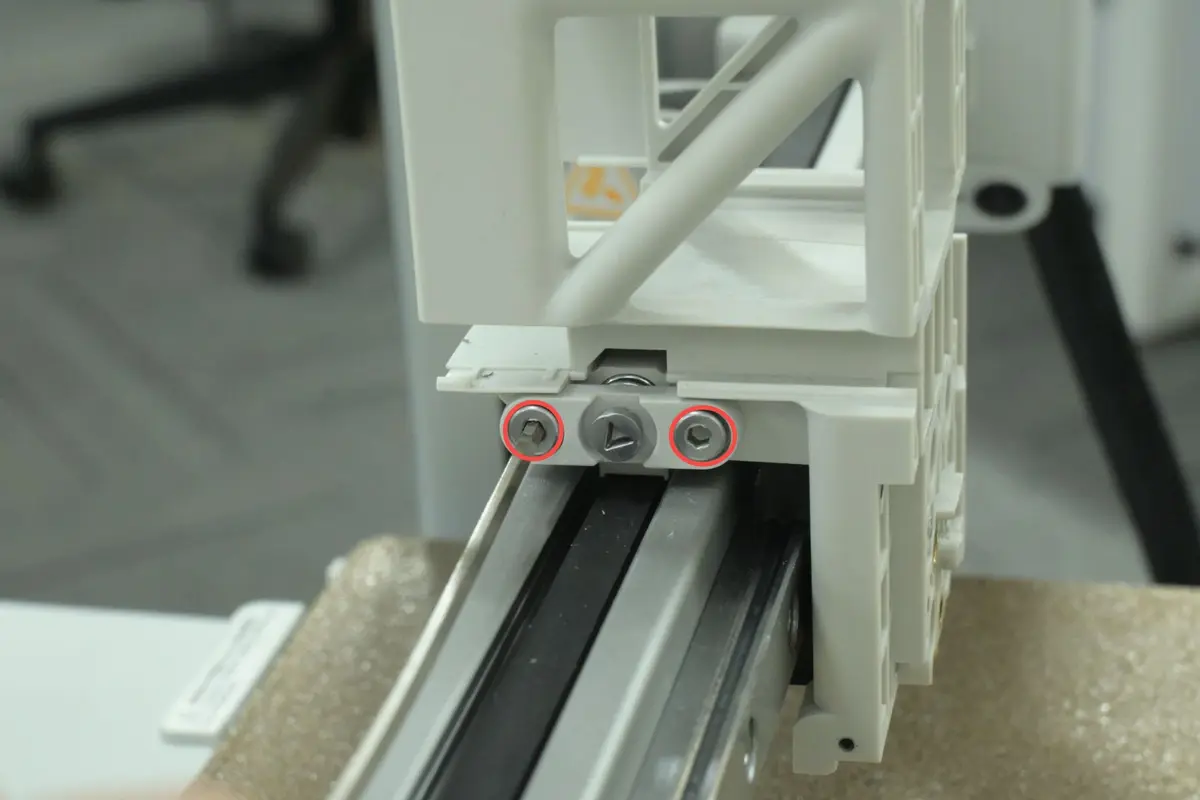

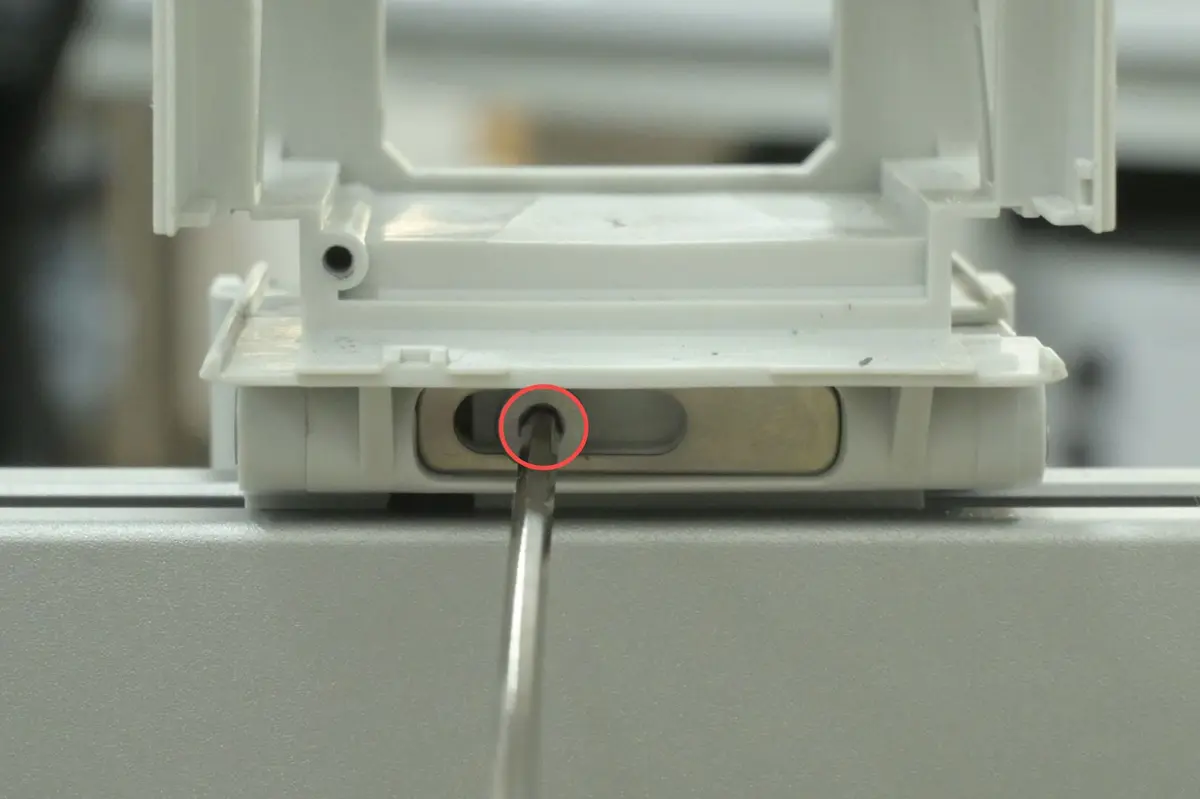

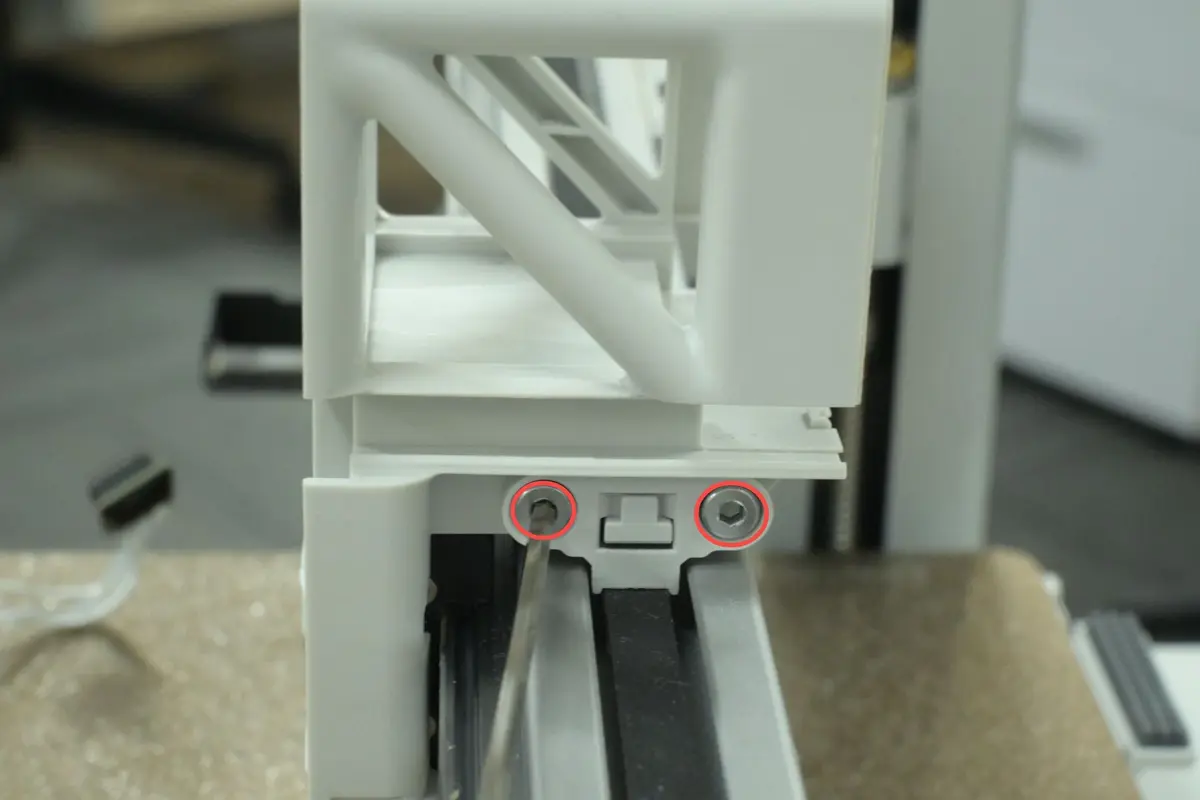

1. Skru remspændingsskruerne I og anti-rotationspladen ud med en H2.0 unbrakonøgle. Løsn i alt 4 fastgørelsesskruer J til remblokken på venstre og højre side for at løsne remmen.

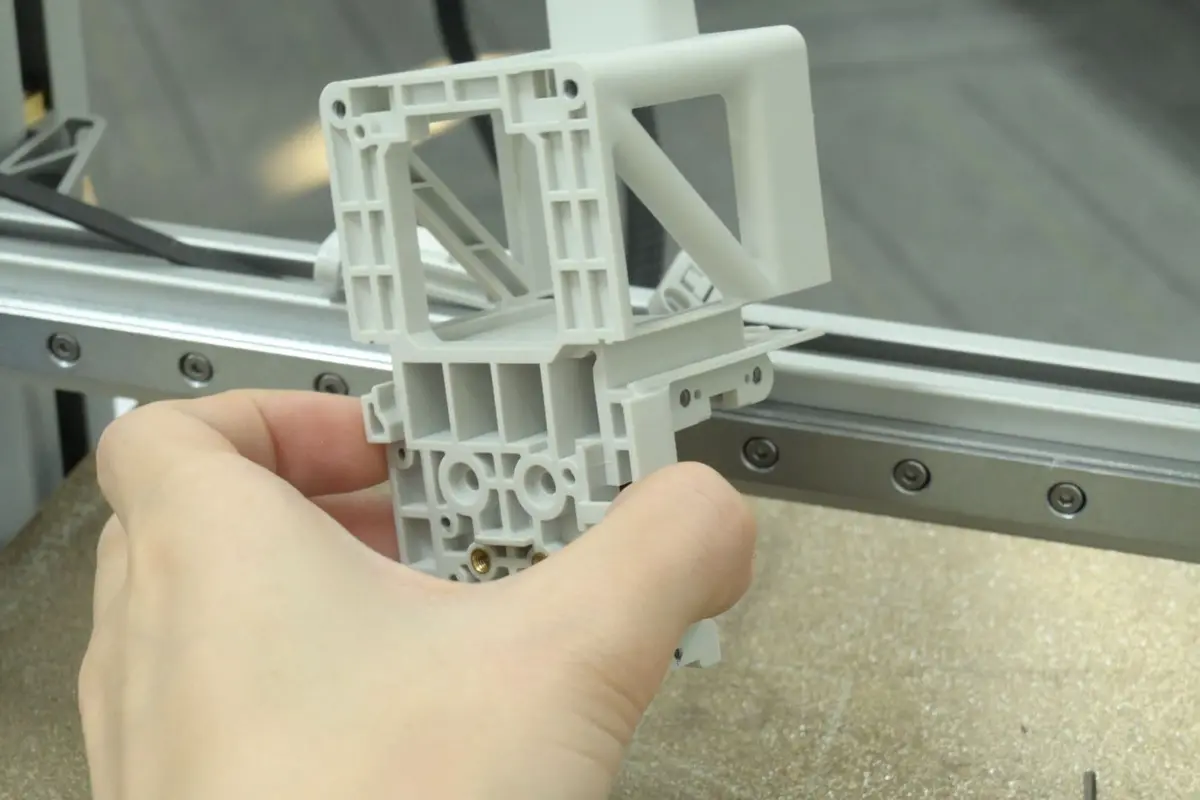

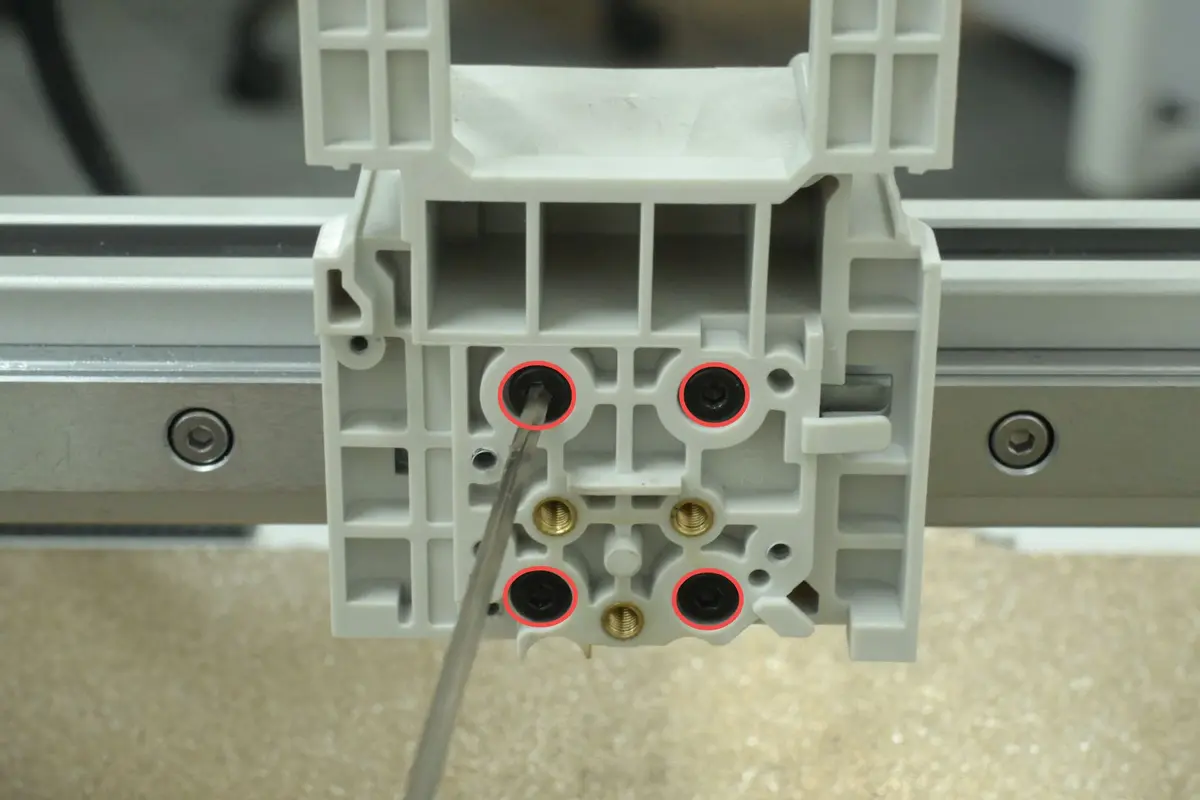

2. Fjern toolhead-blokken ved at skrue de 4 skruer K ud med en H2.0 unbrakonøgle.

Monteringsguide

Trin 1 - Monter toolhead-blokken

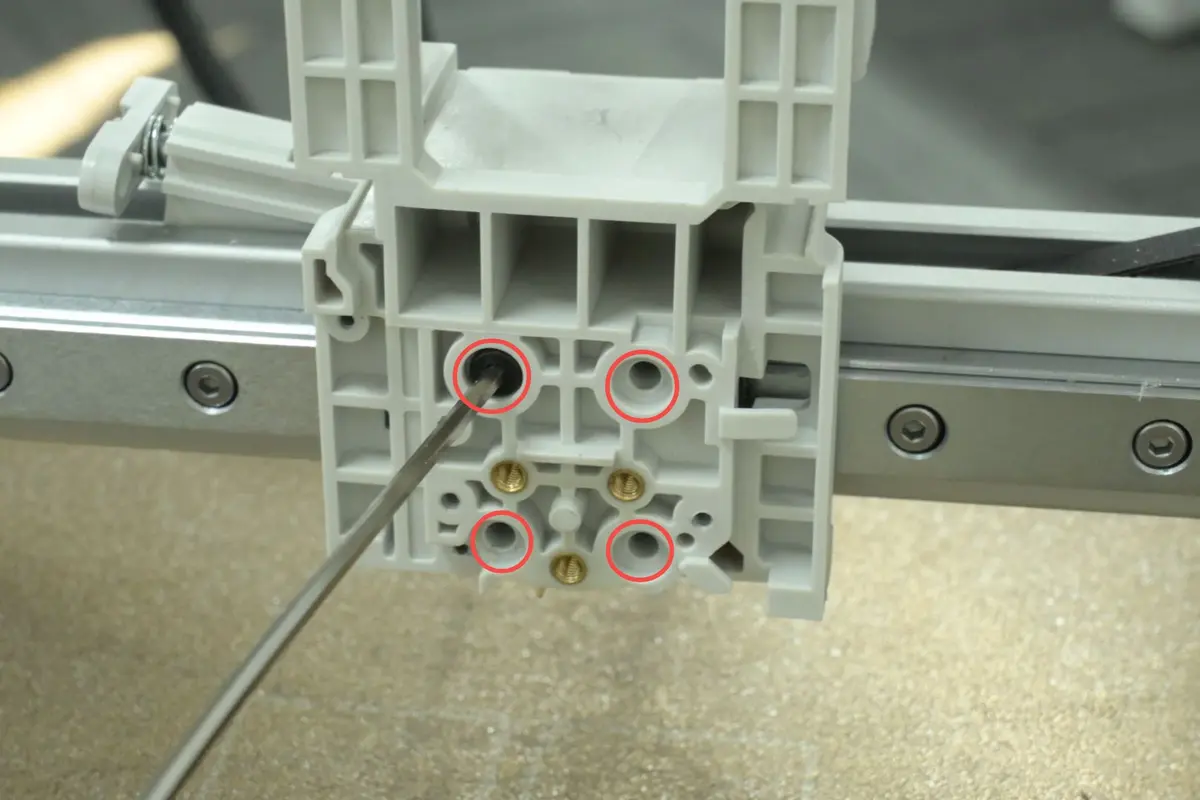

1. Monter toolhead-blokken på X-aksens slæde, og fastgør den ved at spænde de 4 skruer K.

2. Fastgør X-remmen på begge sider af beslaget, og fastgør først højre side med 2 skruer J og derefter venstre side med 2 skruer J.

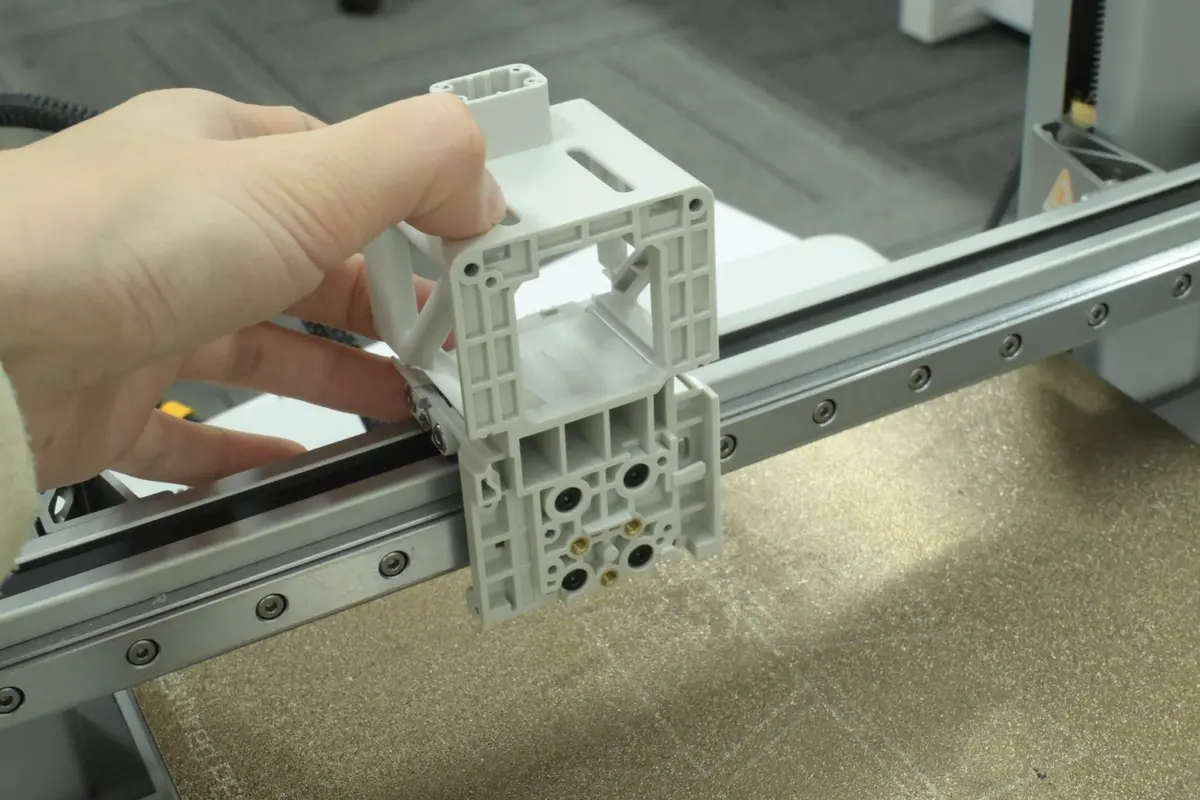

3. Skub toolhead-blokken frem og tilbage for at sikre jævn bevægelse. Monter anti-rotationspladen, og fastgør den med skrue I.

Trin 2 - Monter varmesamlingen til hotend

Monter varmesamlingen til hotend på toolhead-blokken, og spænd de 3 skruer H for at fastgøre den.

Trin 3 - Monter blæserne

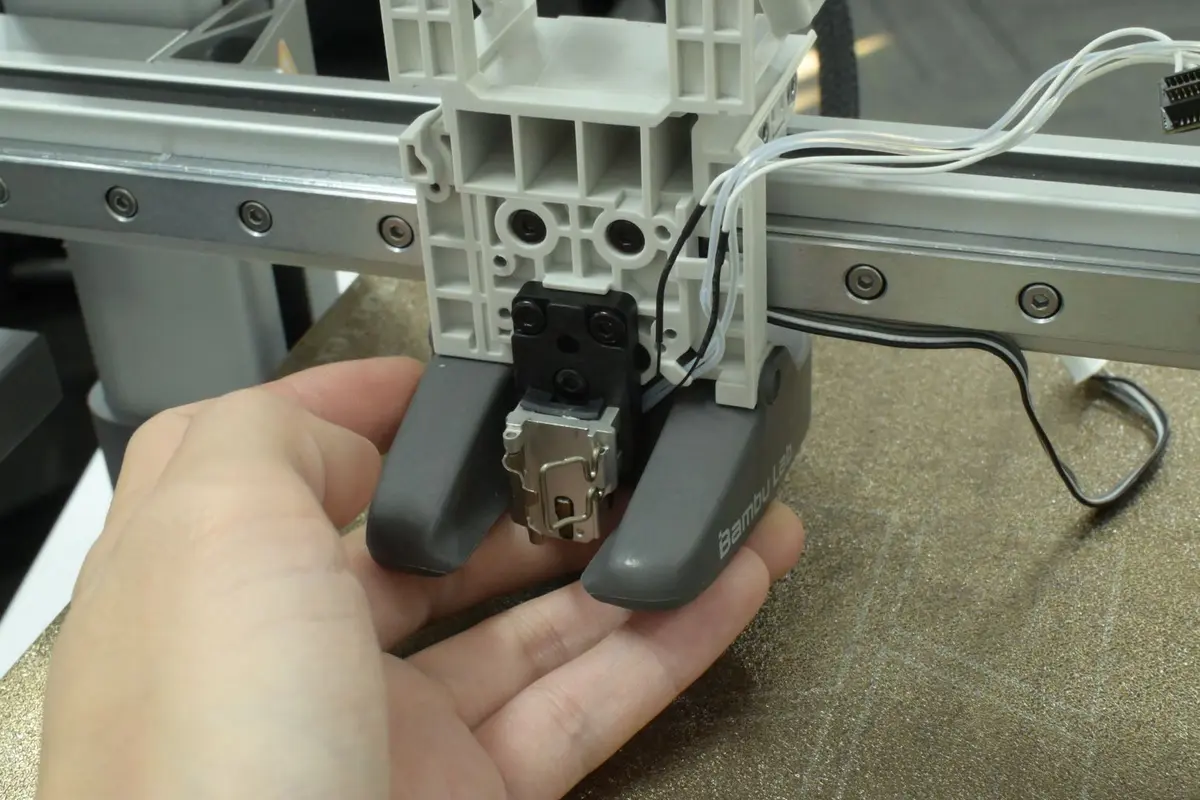

1. Monter emnekøleblæseren ved at fastgøre 1 skrue G på hver side af blæseren og 1 skrue C bagtil.

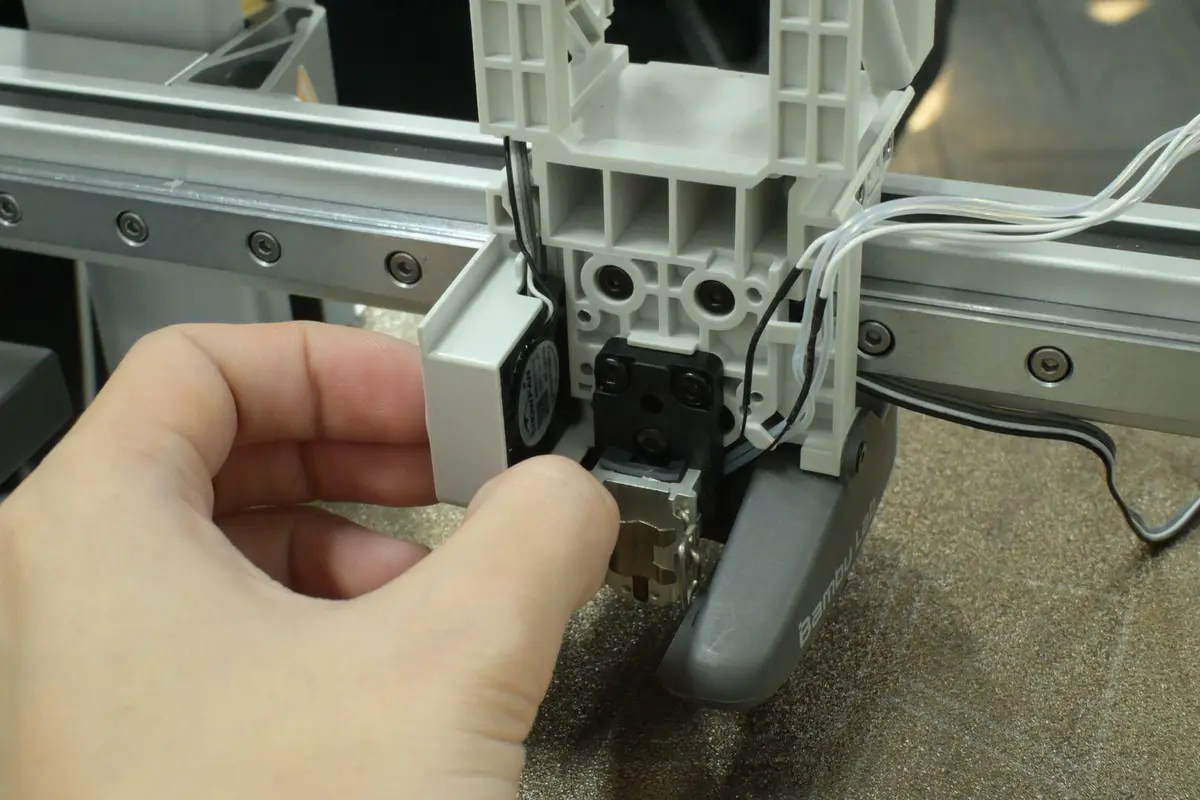

2. Monter køleblæseren til hotend, og fastgør den med 2 skruer F.

Trin 4 - Monter ekstrudermodulet

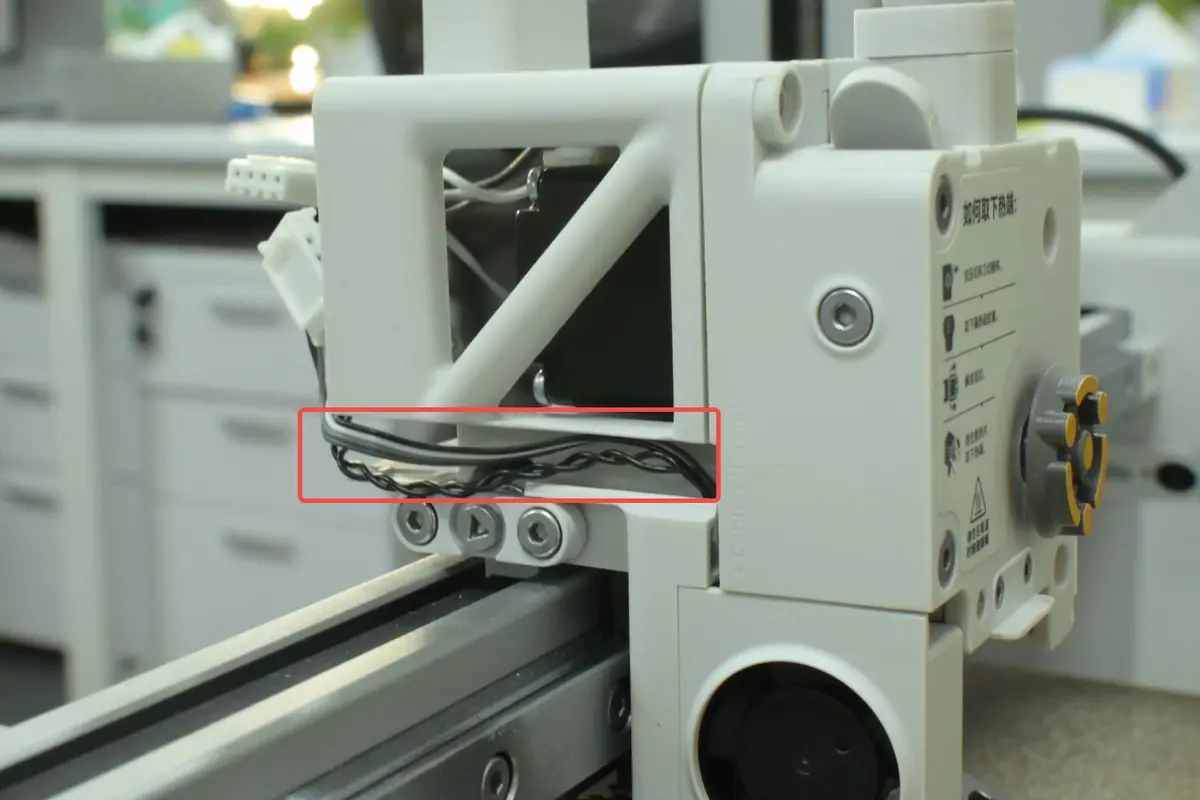

Bemærk: Inden du monterer ekstruderen, skal du kontrollere, om kablerne på begge sider (eddy current-spoler og kabel til køleblæser til hotend på venstre side; kabel til emnekøleblæser og kabel til varmesamling til hotend på højre side) er ordentligt organiseret for at undgå skader, der opstår, når kablerne klemmes ved montering af ekstruderen. En defekt eddy current-spole kan medføre unormal nulstilling, og en defekt emnekøleblæser kan forårsage kortslutning og forhindre opstart.

Monter ekstrudermodulet på toolhead-blokken, og pas på ikke at trykke på forbindelsesledningerne, og fastgør det med 2 skruer D foroven og 2 skruer E forneden.

Trin 5 - Monter TH-printet

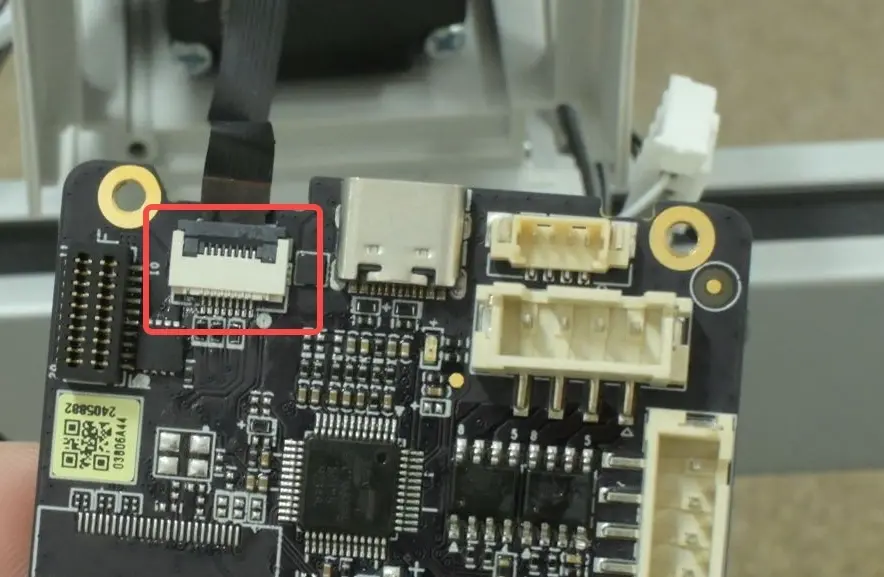

1. Tilslut og klik FPC-kablet til filamentsensoren fast i de tilsvarende stik på TH-printet.

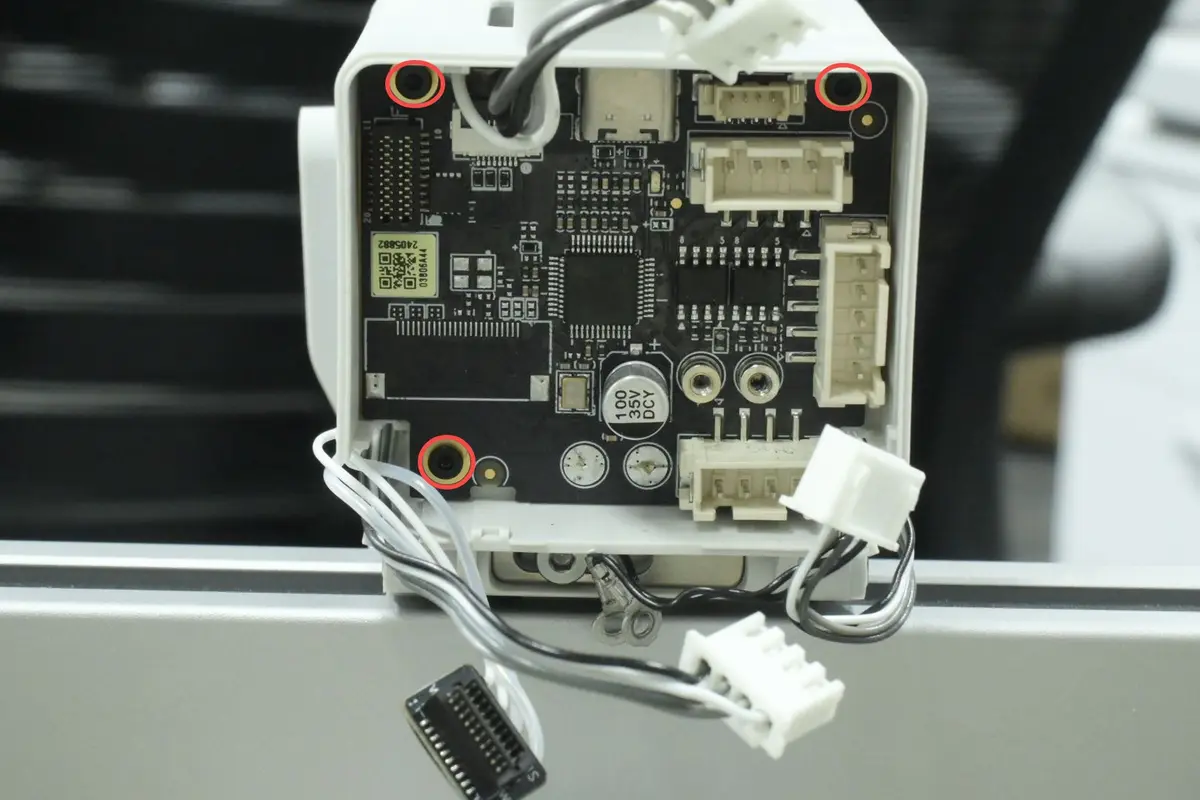

2. Monter TH-printet på toolhead, og pas på ikke at trykke på andre kabler, og spænd derefter de 3 skruer C for at fastgøre TH-printet.

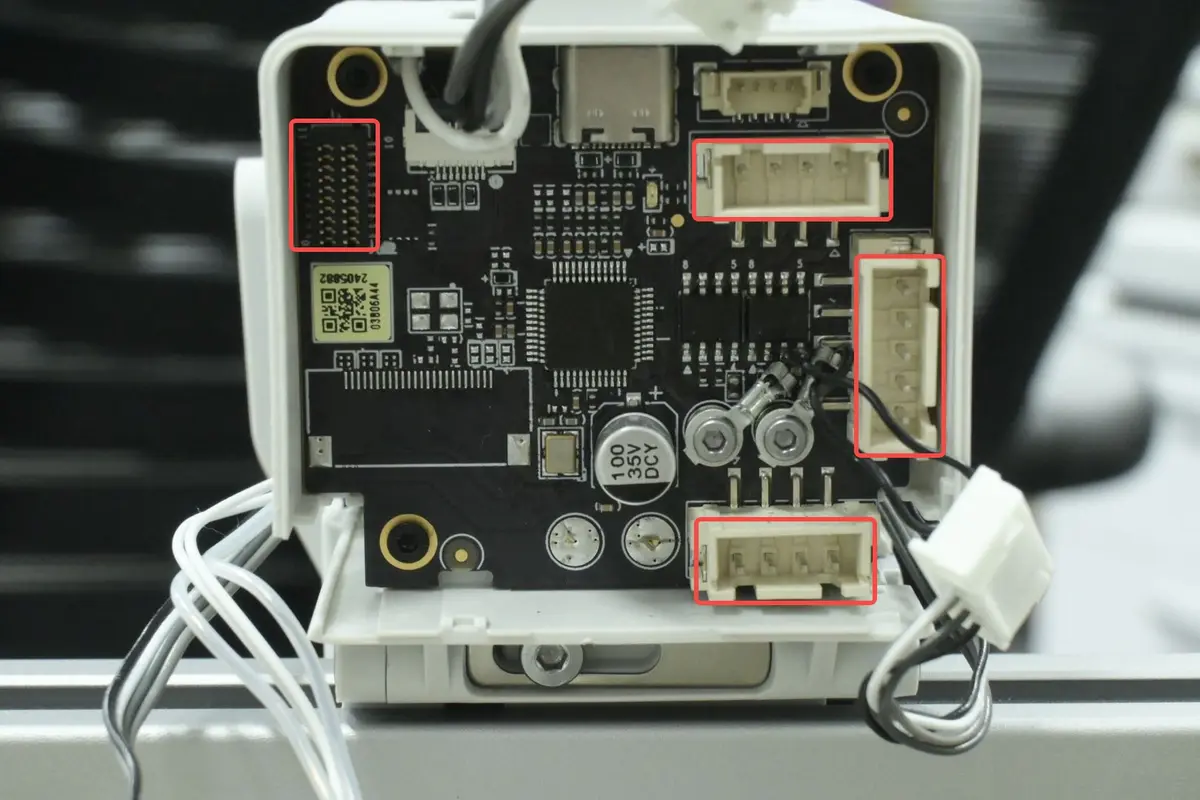

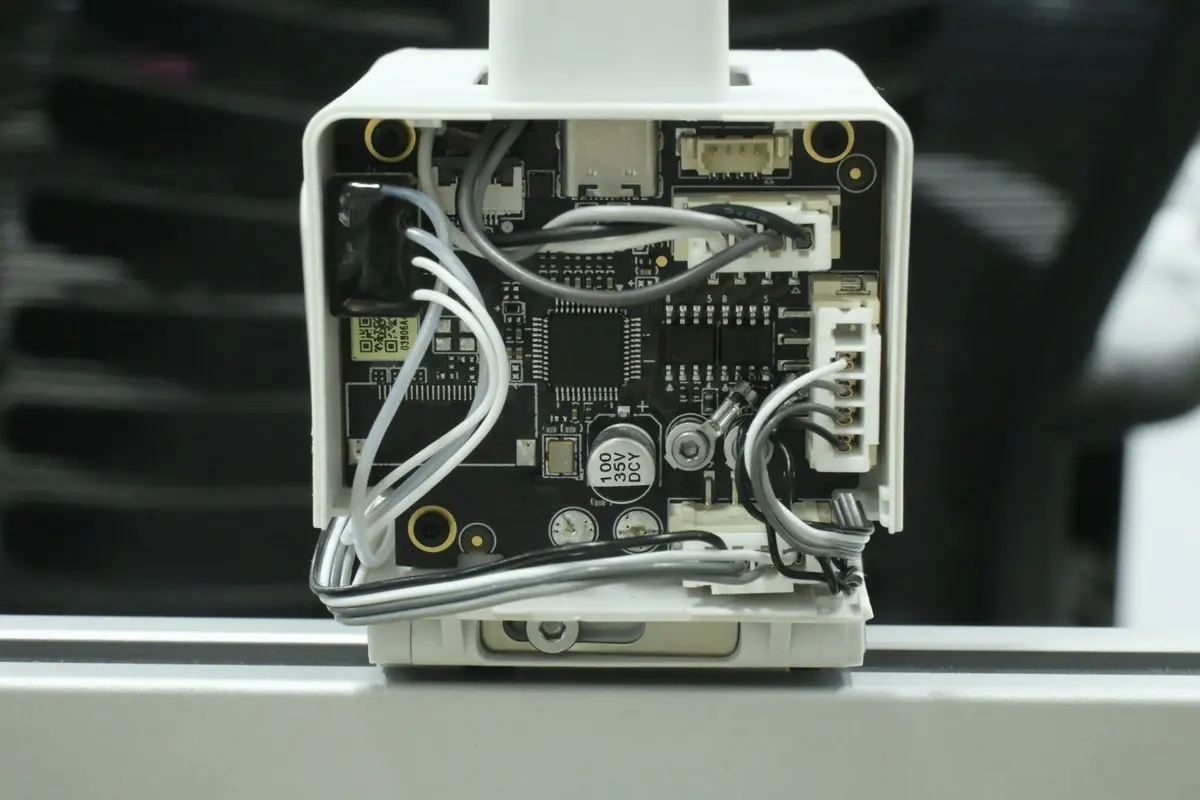

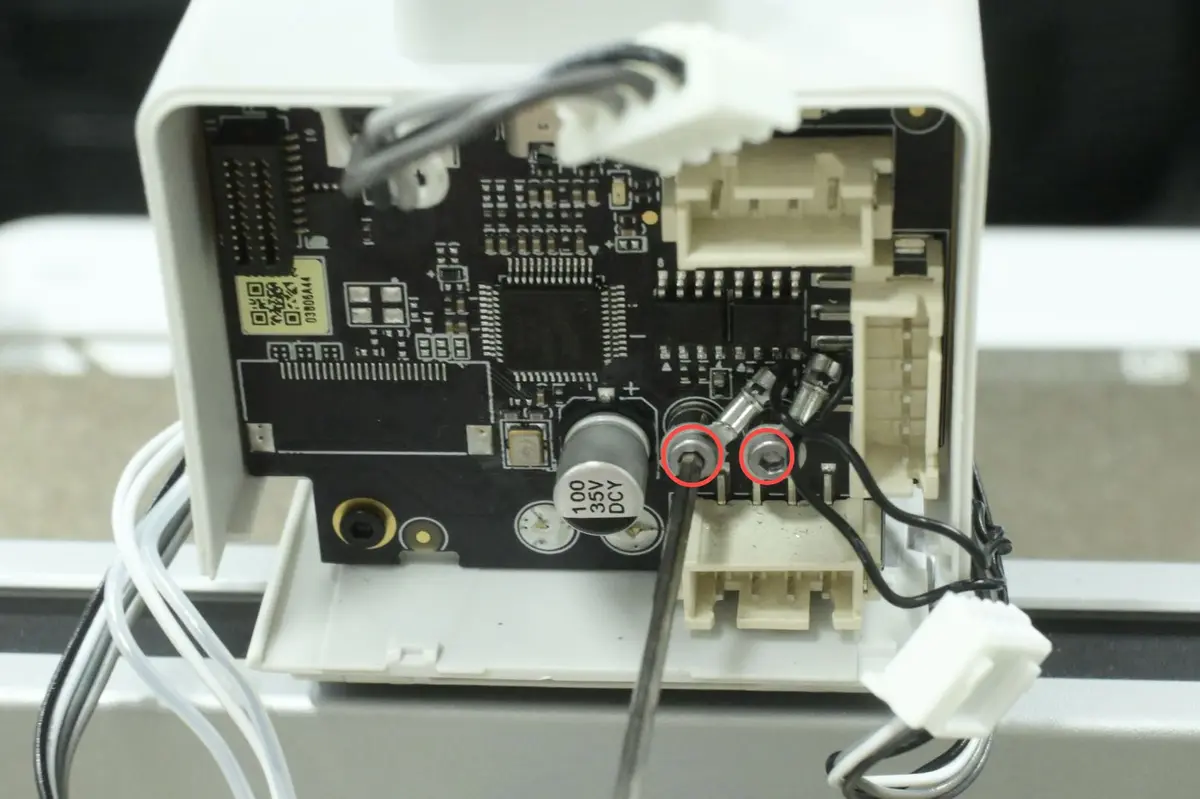

3. Lås de 2 skruer B for at fastgøre spolens forbindelsesledninger. Tilslut kablerne til varmesamlingen til hotend, ekstrudermotoren, køleblæseren til hotend og emnekøleblæseren i rækkefølge til de tilsvarende stik på TH-printet.

Trin 6 - Monter kabeldækslerne og bagdækslet til toolhead

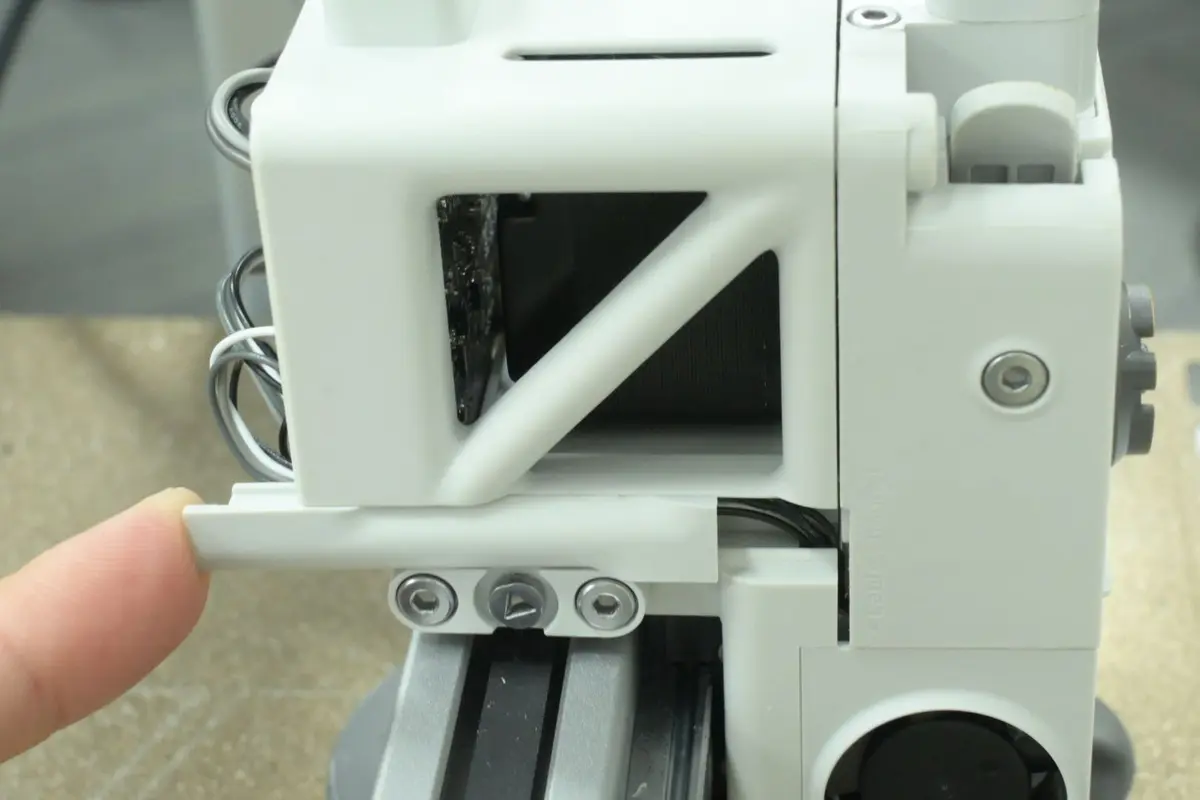

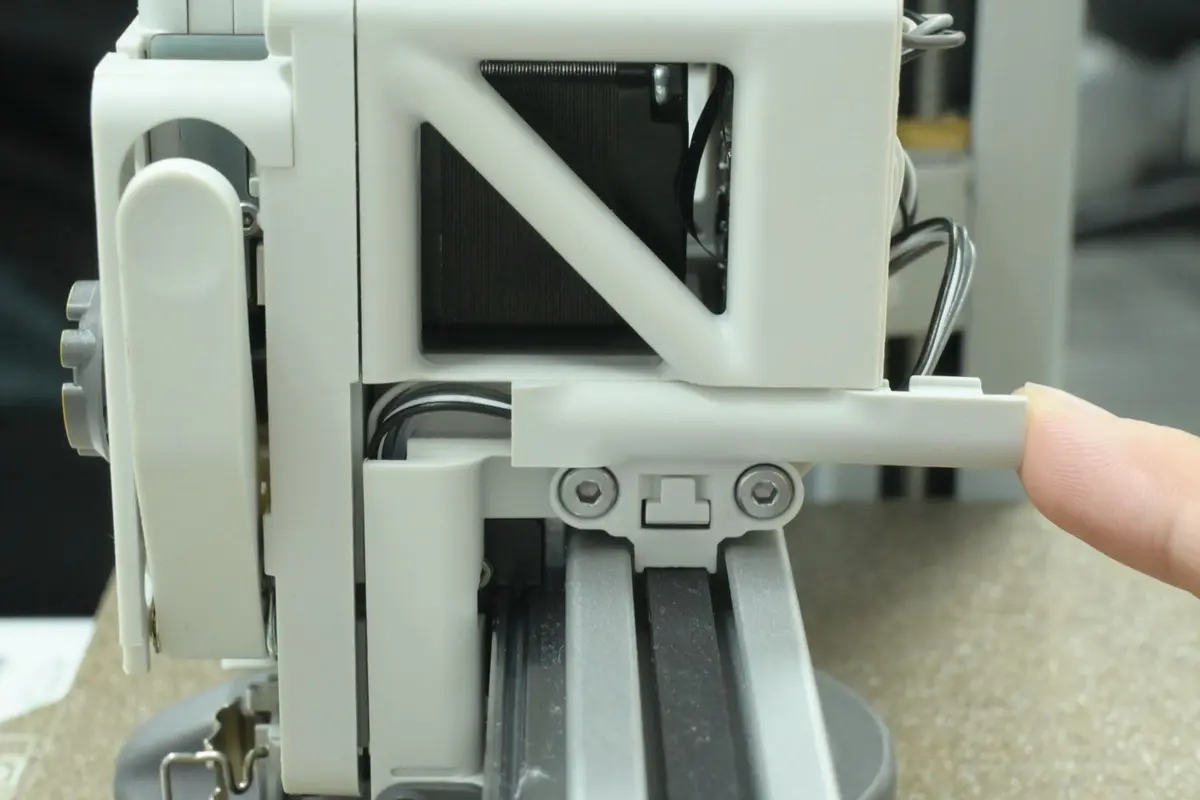

1. Når du har sikret, at kablerne er placeret korrekt i kabelkanalen, skal du kontrollere, at kabeldækslets monteringsretning er korrekt, og derefter montere kabeldækslerne sikkert på begge sider.

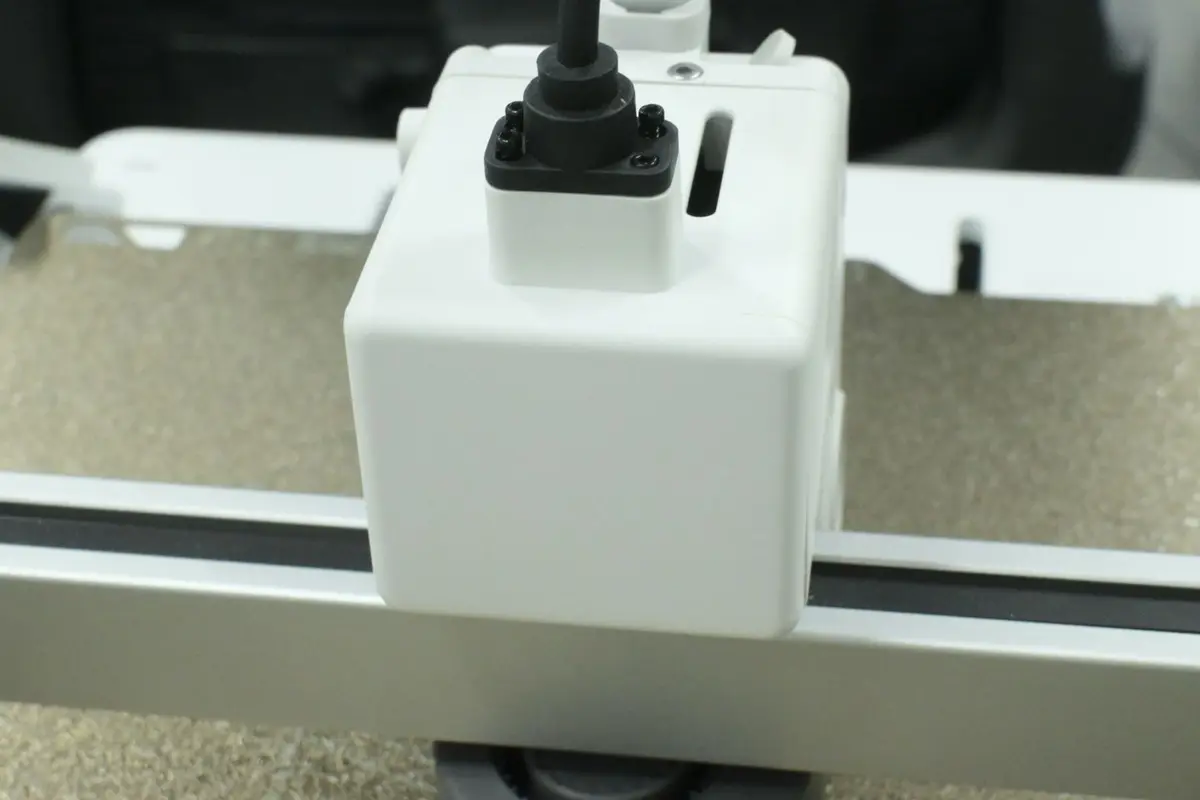

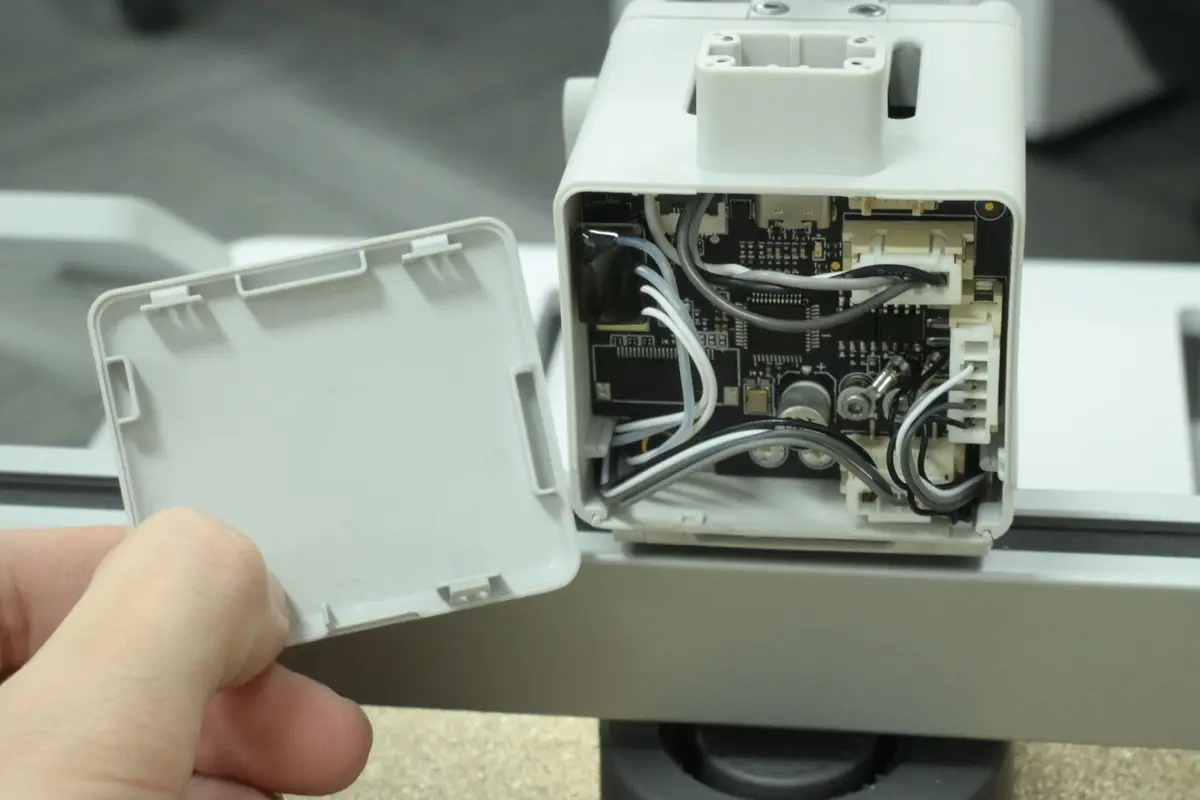

2. Kontroller placeringen af hakket på bagdækslet til toolhead, og tryk dækslet på plads, når du har bekræftet, at monteringsretningen er korrekt.

Trin 7 - Tilslut USB-kablet

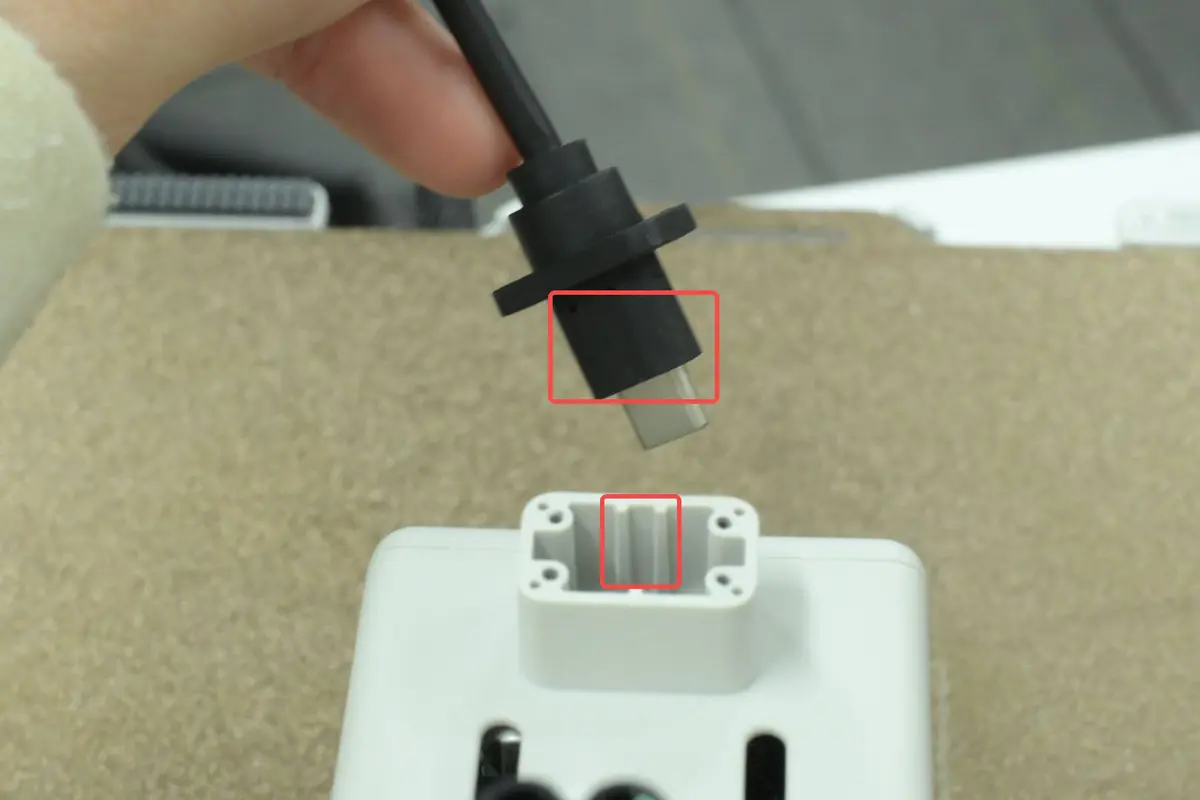

Tilslut USB-kablet til gennemføringshullet over toolhead i kabelsporets retning, og spænd de 4 skruer A for at fastgøre det.

Trin 8 - Monter hotend-samlingen

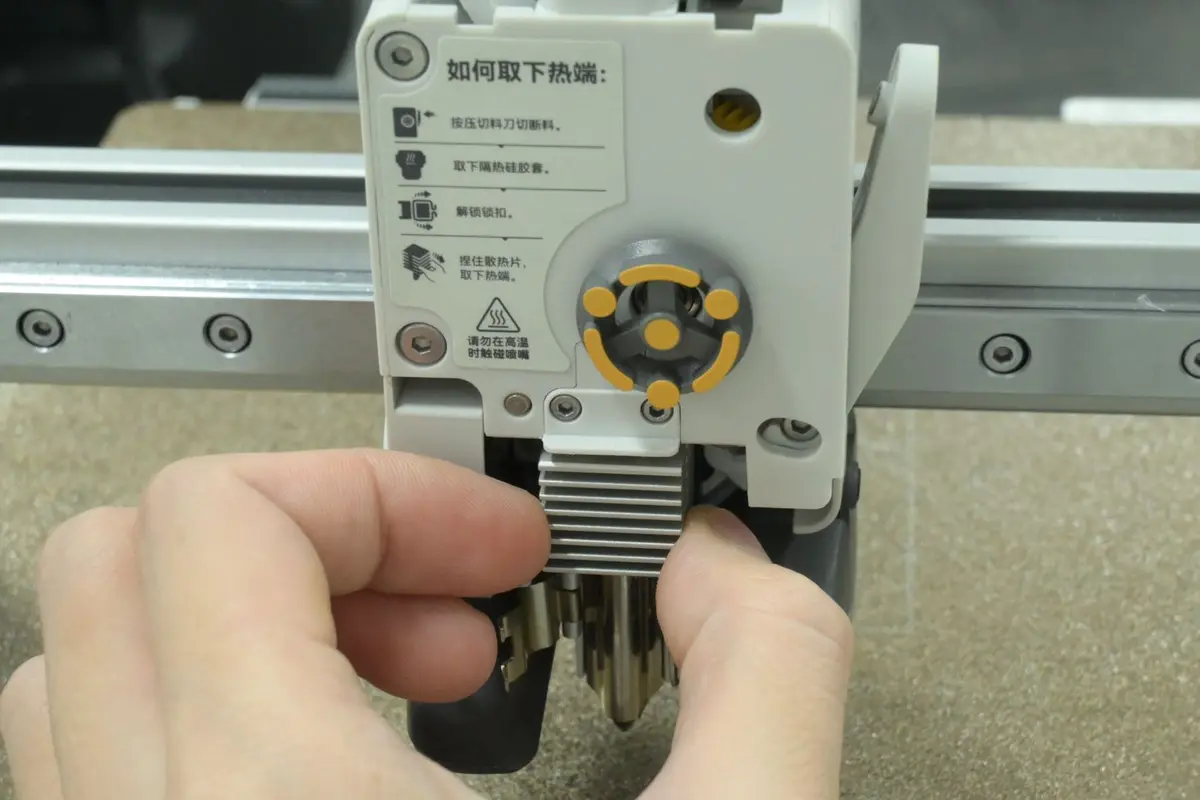

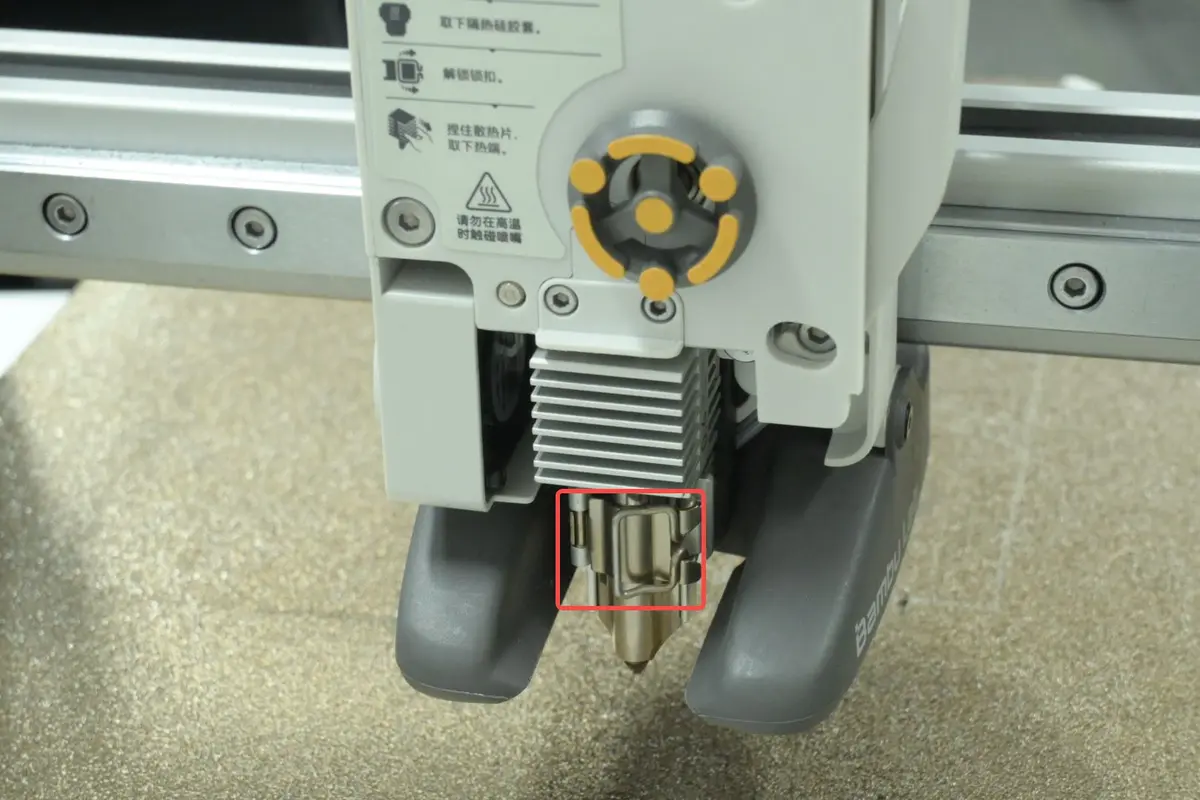

1. Åbn lynudløserenheden, hold på dysens køleribbe, ret monteringspositionen ind, monter dysen på plads, og klik lynudløserenheden i lukket position.

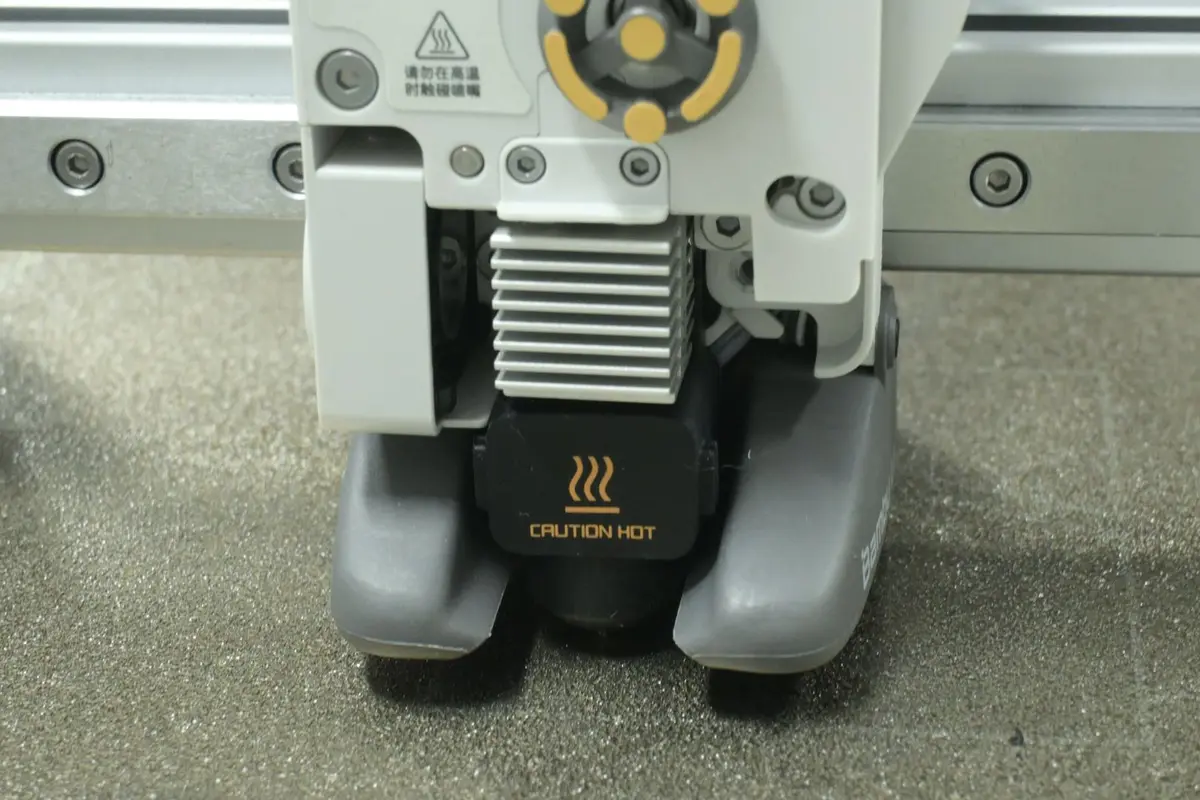

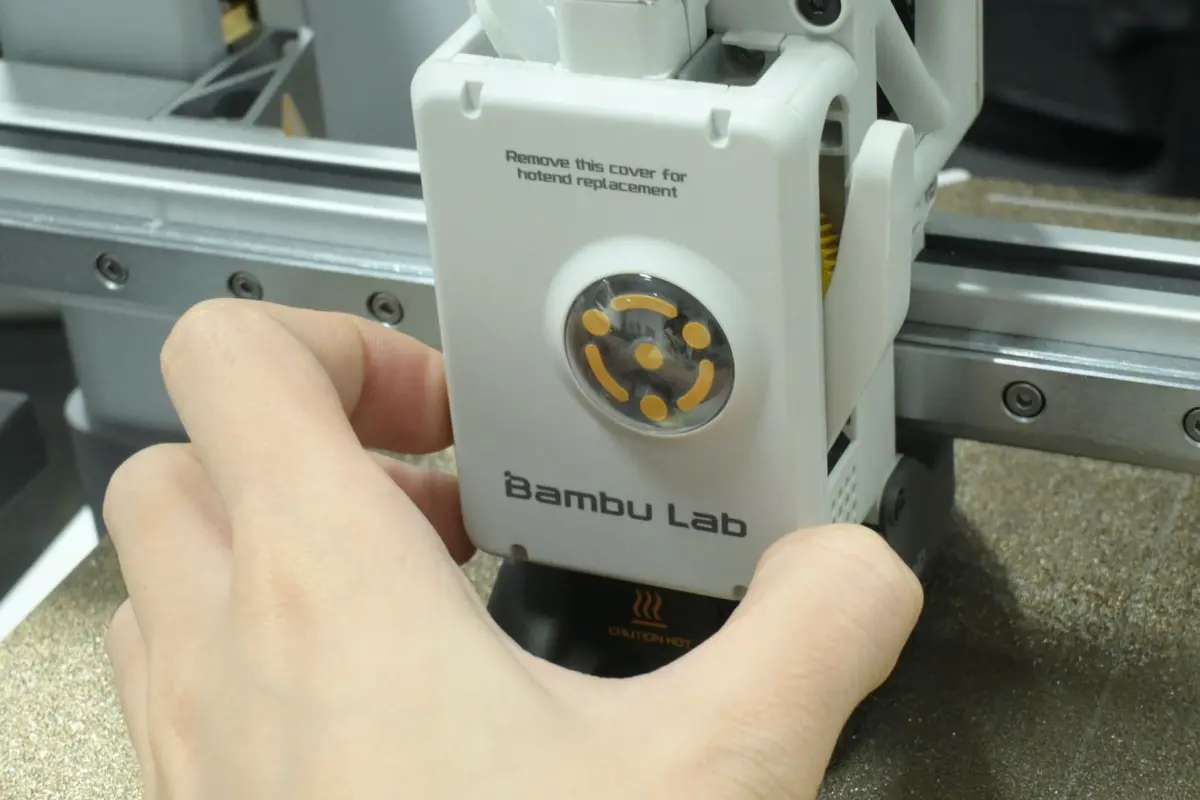

2. Sæt silikonesokken til hotend på, og monter frontdækslet til toolhead.

Sådan bekræfter du, at det er udført korrekt

Tænd for printeren, og bekræft, at den kan starte normalt.

Betjen skærmen, kør en kalibrering af enheden, og bekræft, at hotend-temperaturen, blæseren, ekstruderen osv. fungerer korrekt.
