Bambu Lab A1: Montering af printerramme (Z-akse)

Reservedelsliste

Følgende er de reservedele, der indgår i denne guide.

Nr. Beskrivelse Billeder Nr. Beskrivelse Billeder

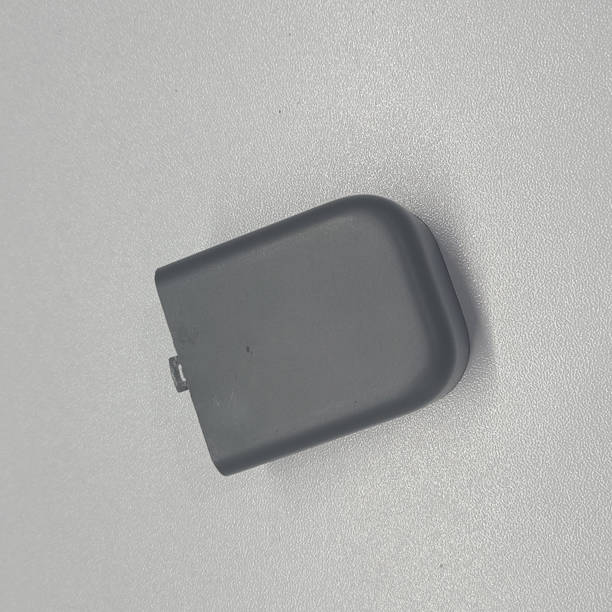

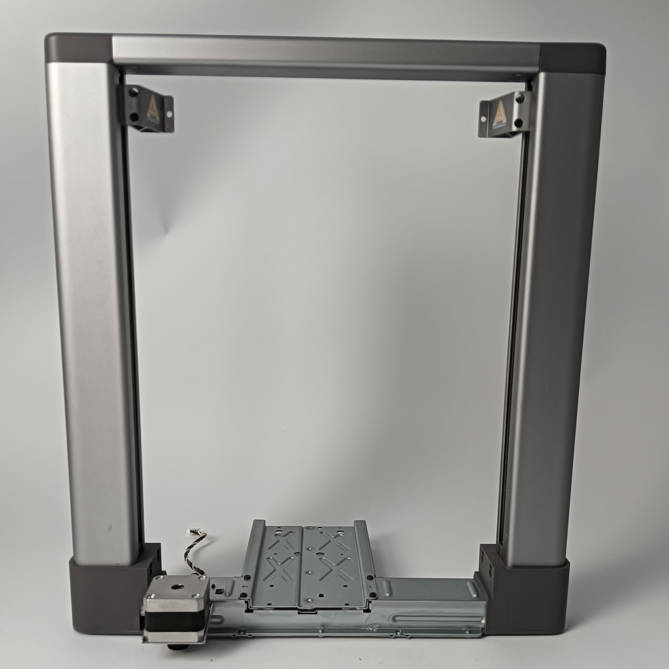

1 A1 printerramme A1 printerramme reservedel 2 Z-aksens topdæksel Z-aksens topdæksel til A1

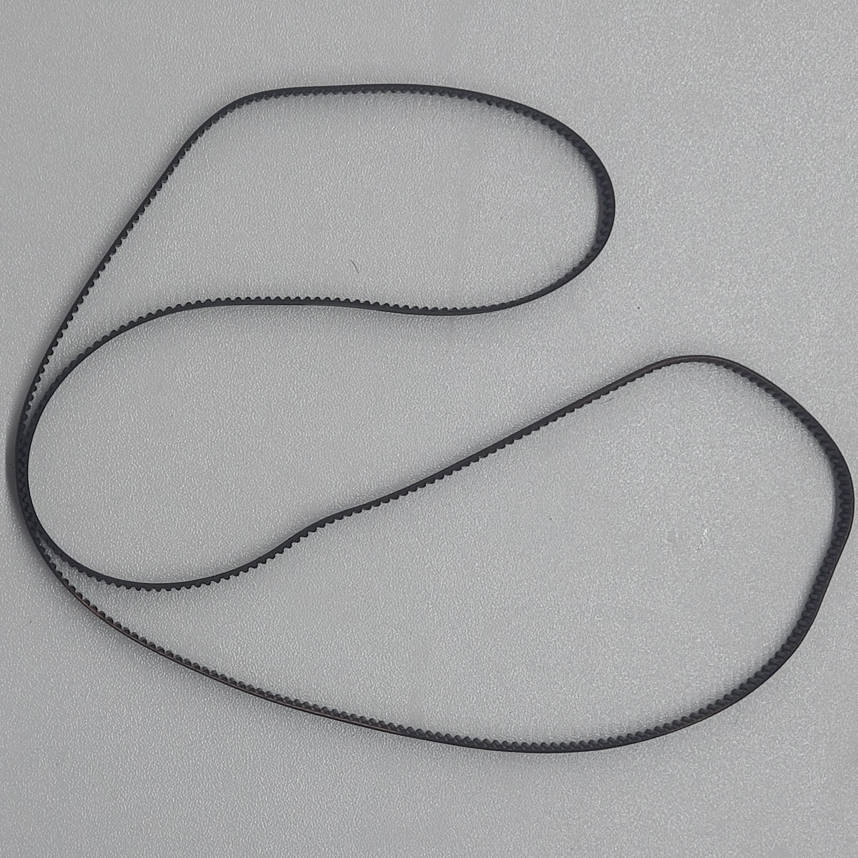

3 Z-rem Z-rem til A1 4 Z-motor

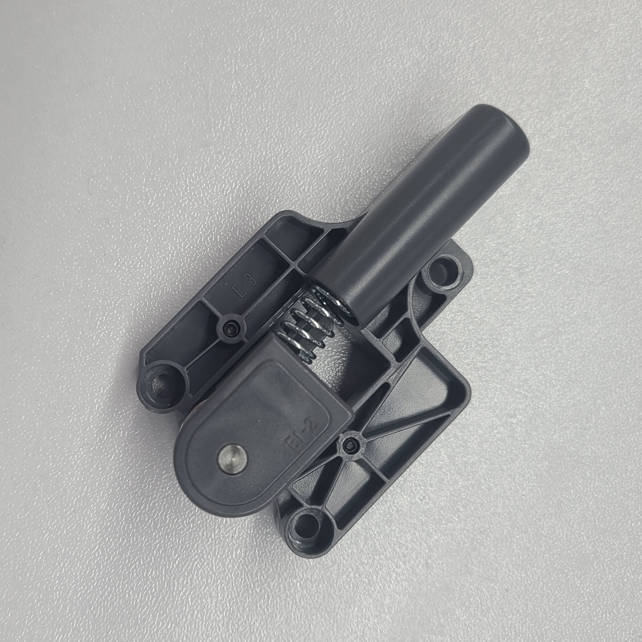

5 Z-aksespænder Z-aksespænder til A1

Moduloversigt

Ingen

Skrueliste

Model Placeringer Mål/tegning Model Placeringer Mål/tegning
Skrue A ST3-4.5

B0023
Rundt om forstærkningspladen

(8 stk.)
Skrue B ST3-8

B00270
Bunden af forstærkningspladen (3 stk.)
Skrue

C
M3-18

B00299
Z-aksens søjle (8 stk.) Skrue

D
ST3-4.5

B00269
Metalpladen (4 stk.)
Skrue

E
M3-5

B0010
Z-motor (4 stk.) Skrue

F
BT3-10

B00214
Spænderens justeringsskruer (2 stk.)
Skrue

G
ST3-10

B00243
Z-aksespænder

(3 stk.)

Værktøjsliste

H2.0 unbrakonøgle

Flad pincet

Kabelbindere

Skævbider

Forberedelse

Se A1 installationsvejledningen for, hvordan du fjerner printerrammen fra printeren og monterer den igen.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder printhovedets ledninger, fordi det kan give kortslutning at lade printeren være tændt under den slags arbejde, hvilket kan føre til yderligere elektronikskader og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at skille nogle dele ad, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du mulige skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Adskillelse af A1 printerramme

Trin 1: Bind Z-aksens slæder fast

Hæv Z-aksens slæder til toppen og fastgør dem med kabelbindere, så slæderne ikke sidder løst.

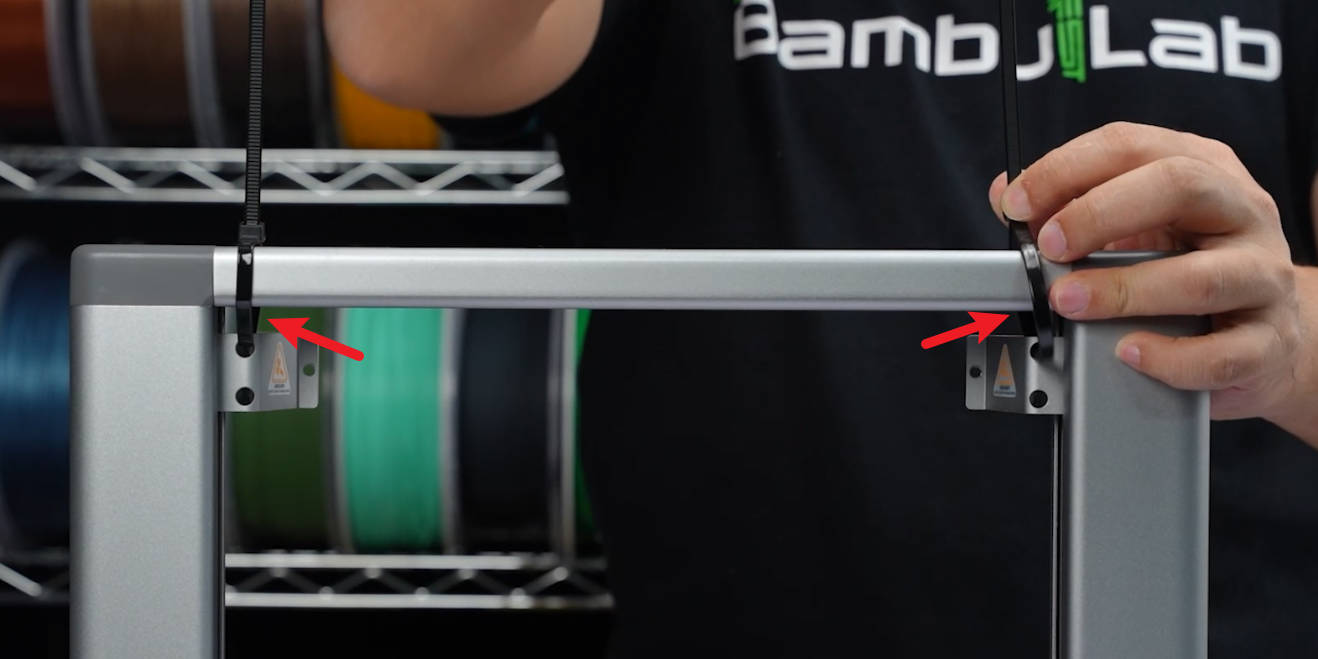

Z-aksens slæder hævet til toppen og bundet fast med kabelbindere på A1

Trin 2: Fjern Z-aksens topdæksler

Frigør Z-aksens dæksel vandret udad med pincetten, frigør derefter de to hjørner opad og fjern Z-aksens topdæksel.

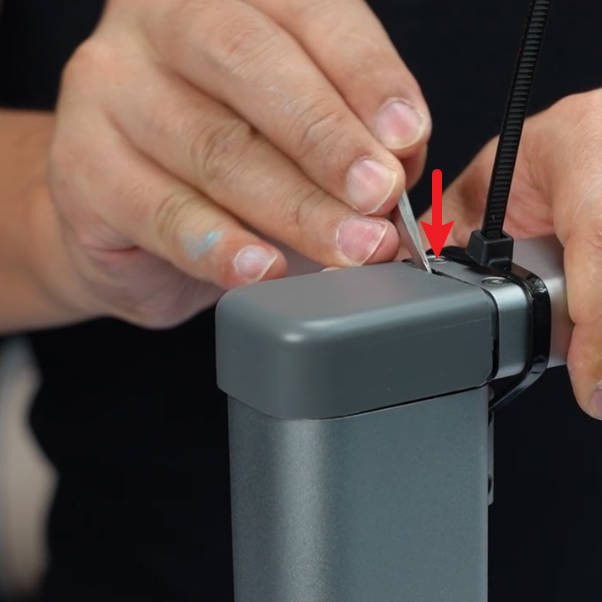

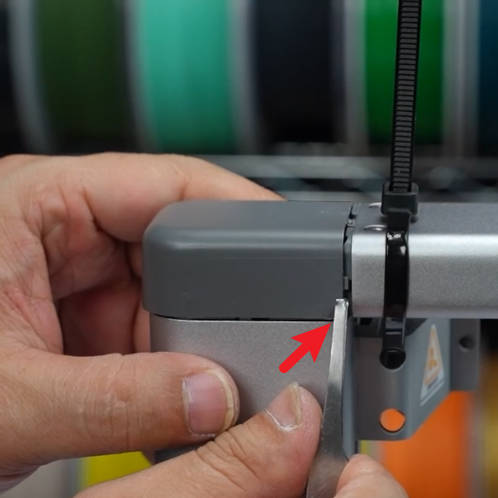

Z-aksens topdæksel frigøres vandret udad med pincet på A1 Z-aksens topdæksel frigøres i hjørnerne og fjernes på A1

Trin 3: Fjern forstærkningspladen

Skru de 8 sorte skruer rundt om pladen ud og de 3 sølvfarvede skruer i bunden, og fjern forstærkningspladen.

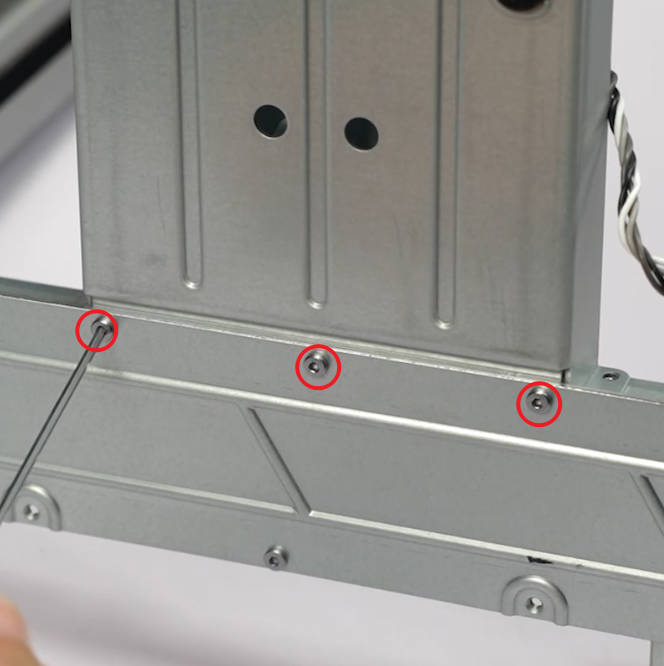

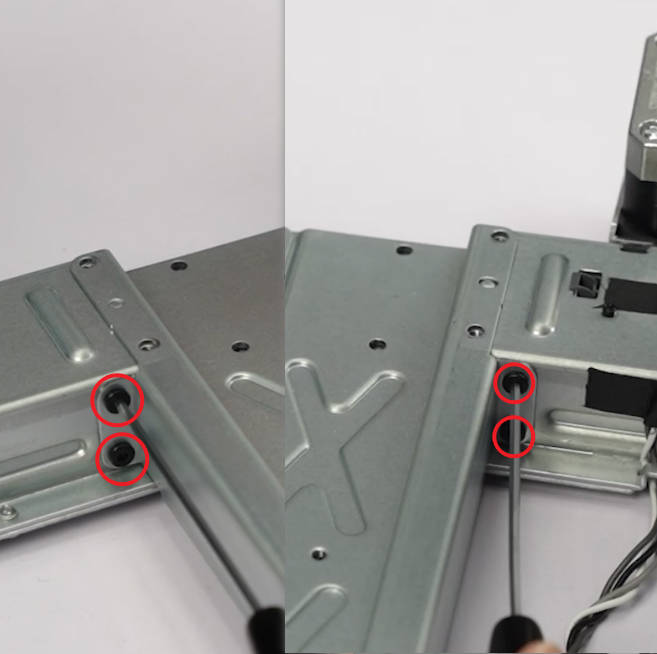

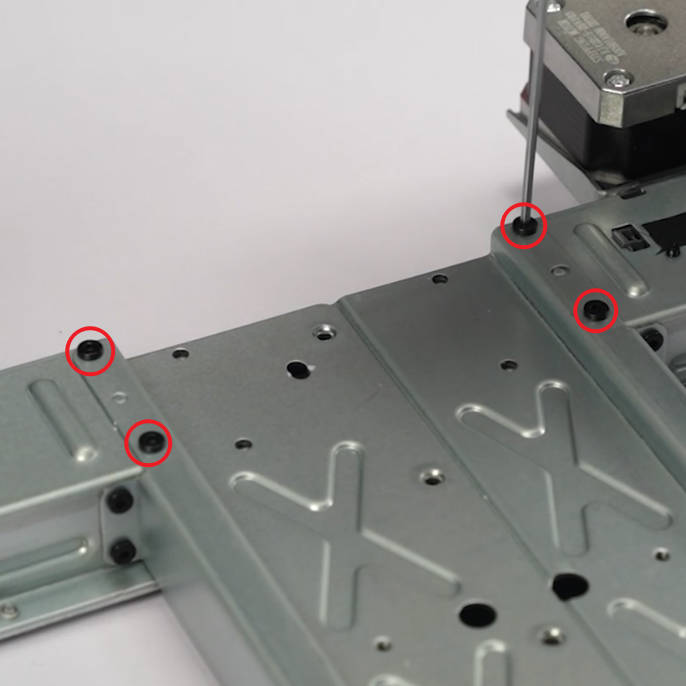

Otte sorte skruer rundt om forstærkningspladen på A1 Tre sølvfarvede skruer i bunden af forstærkningspladen på A1 Forstærkningspladen fjernes fra A1's ramme

Trin 4: Fjern metalbundpladen

Skru de 8 lange skruer ud, der låser Z-aksens søjle, med H2.0 unbrakonøglen, samt de 4 korte skruer i midten af metalbundpladen.

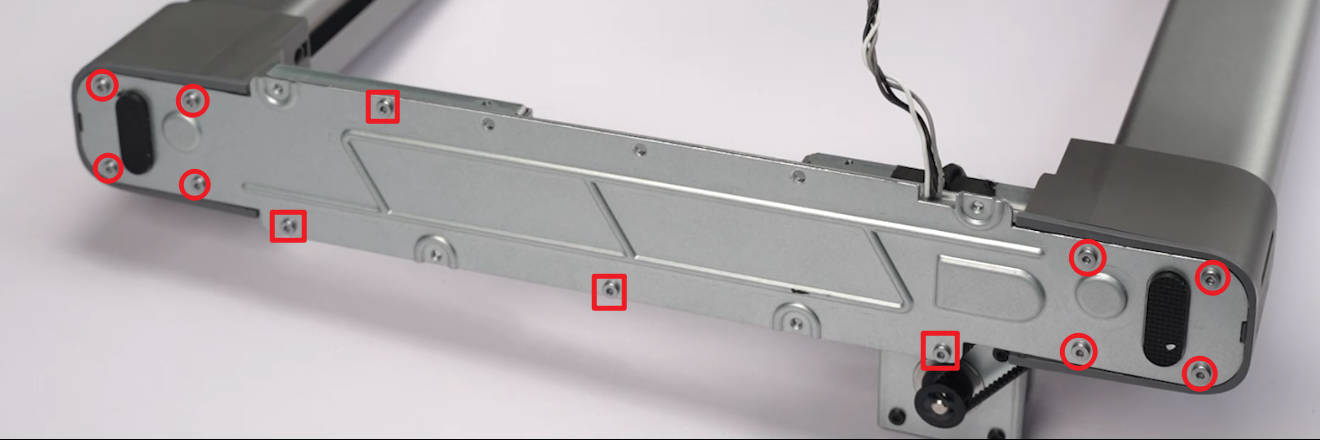

Otte lange skruer i Z-aksens søjle og fire korte skruer i midten af A1's metalbundplade

De fremstikkende skruehoveder inde i bundpladen er skarpe, og der kan være grater på dele af metalrammen. Vær forsigtig under adskillelse og samling, undgå disse dele, eller brug skæreresistente handsker.

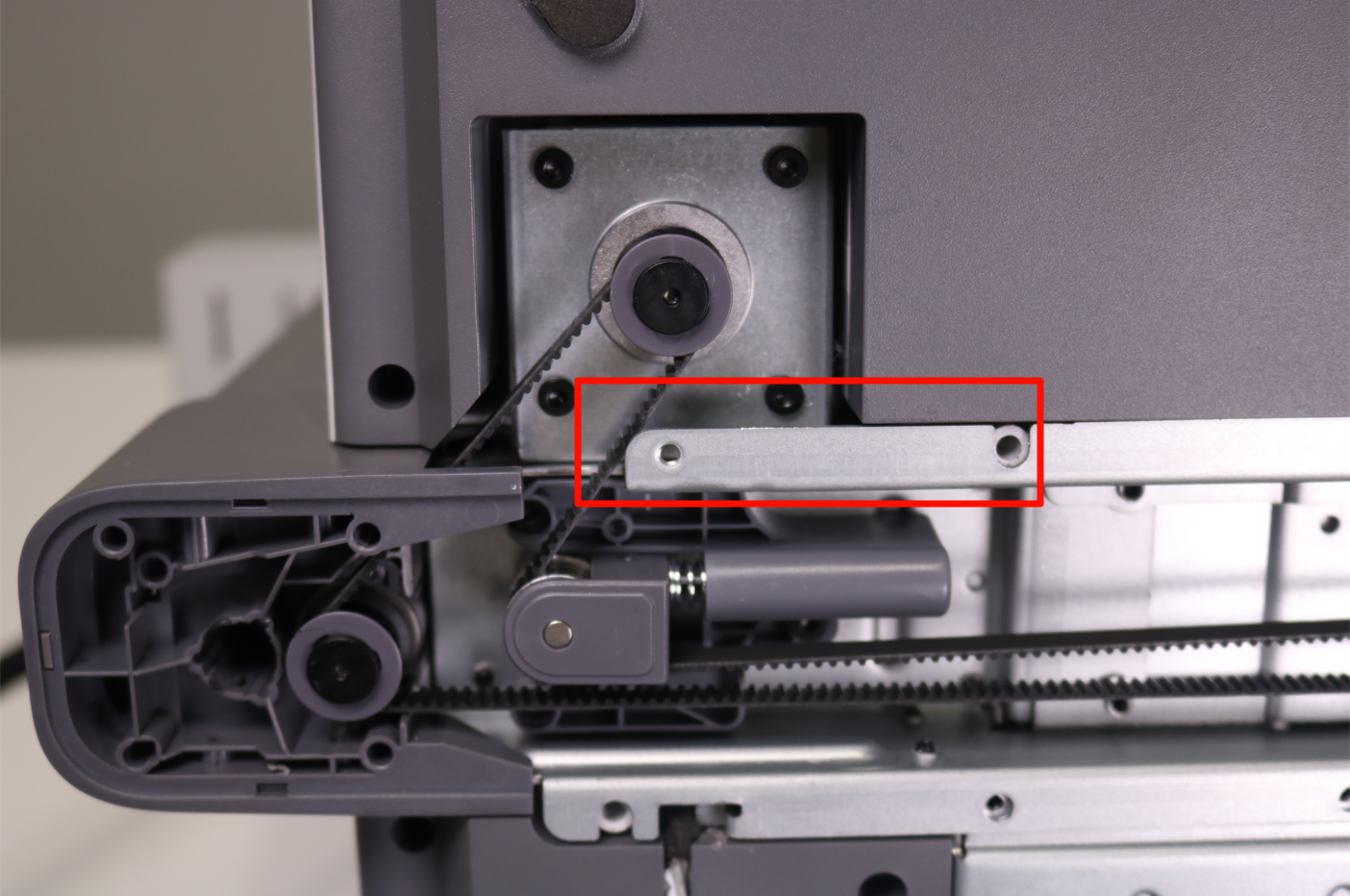

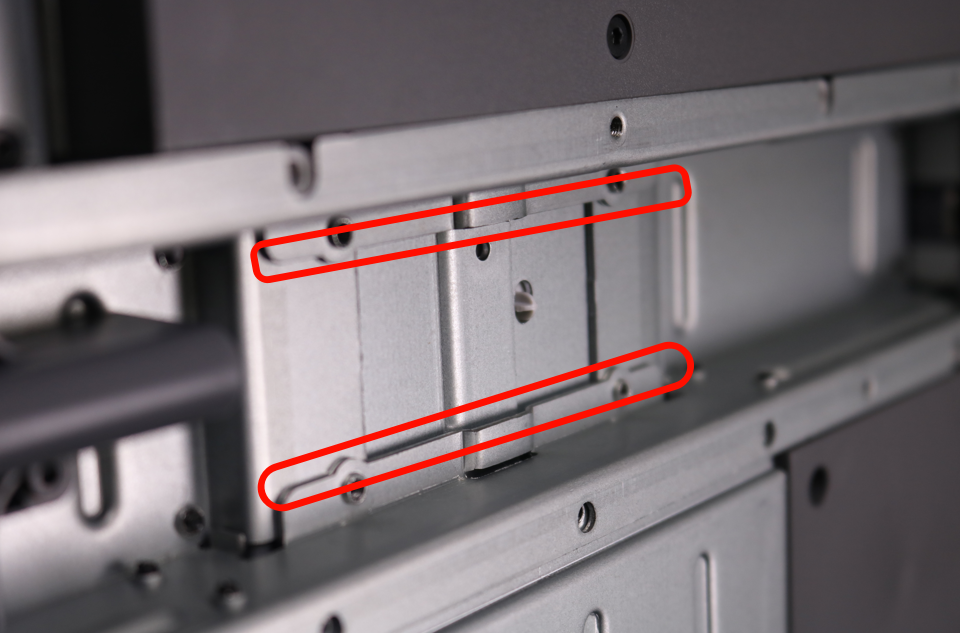

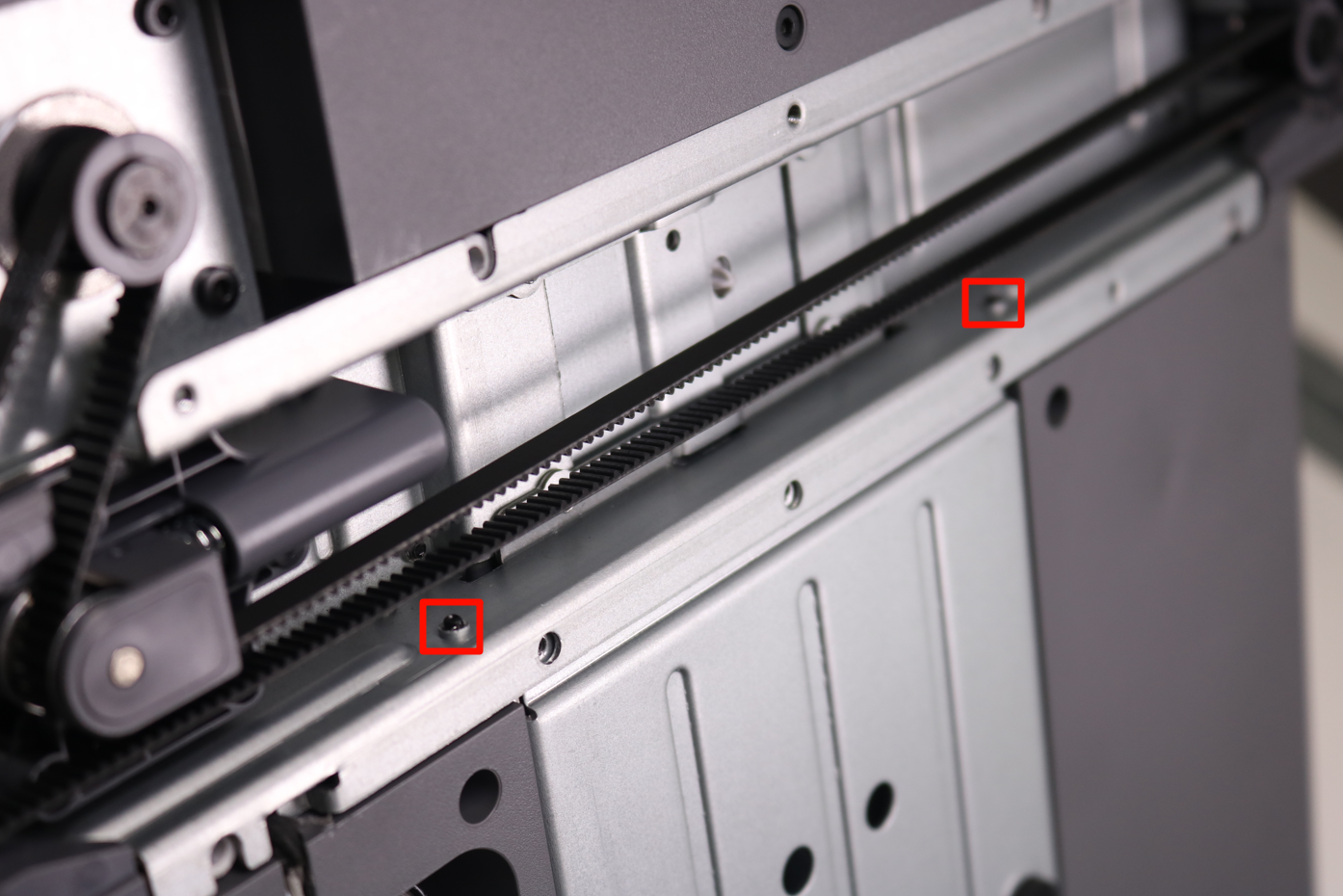

Skarpe skruehoveder inde i A1's metalbundplade Grater på A1's metalramme, vær forsigtig Metalbundpladen fjernes fra A1's ramme

Trin 5: Fjern Z-motoren og Z-remmen

Fjern tapestykkerne, skru de 4 skruer ud med H2.0 unbrakonøglen, og fjern Z-motoren og Z-remmen.

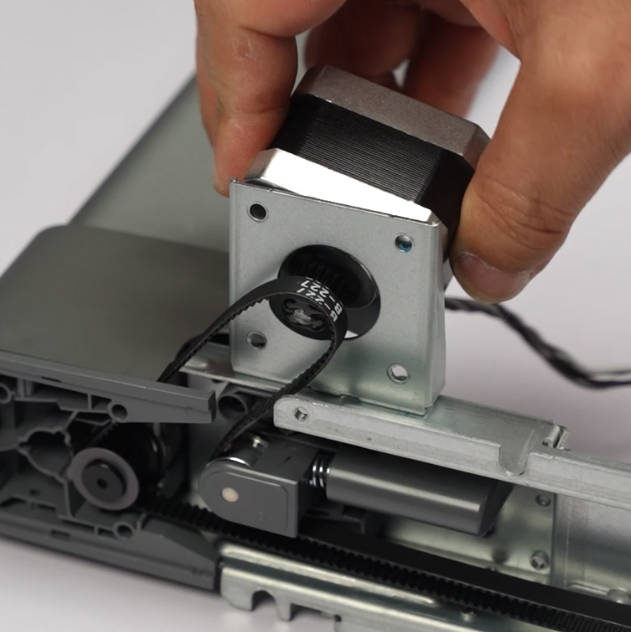

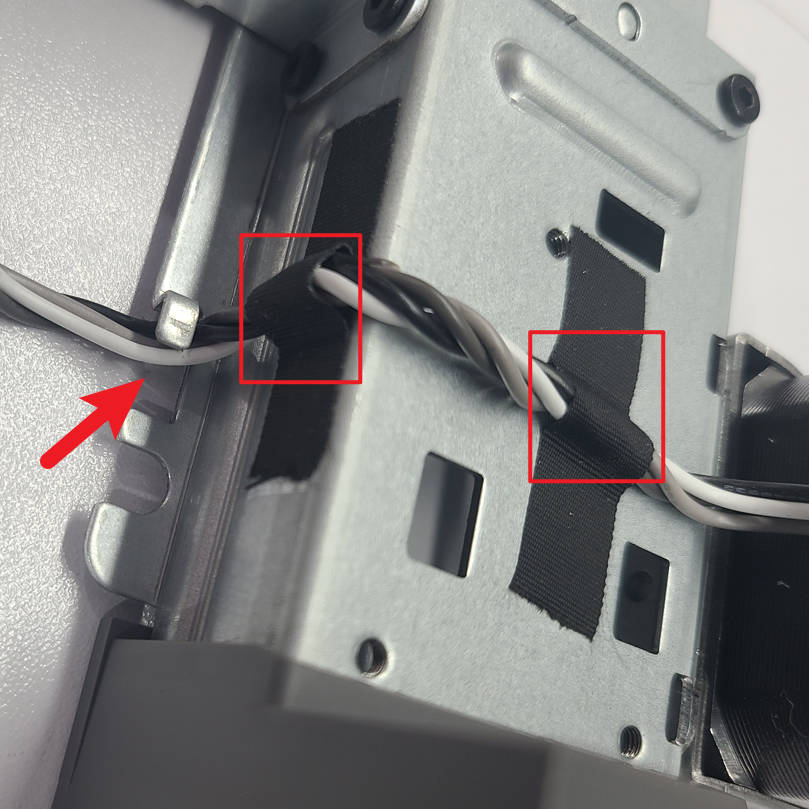

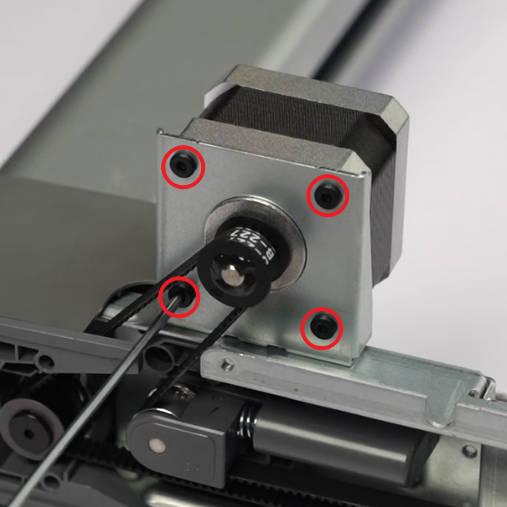

Tape fjernes fra Z-motorens kabel på A1 Fire skruer skrues ud af Z-motoren på A1 Z-motoren fjernes fra A1's ramme

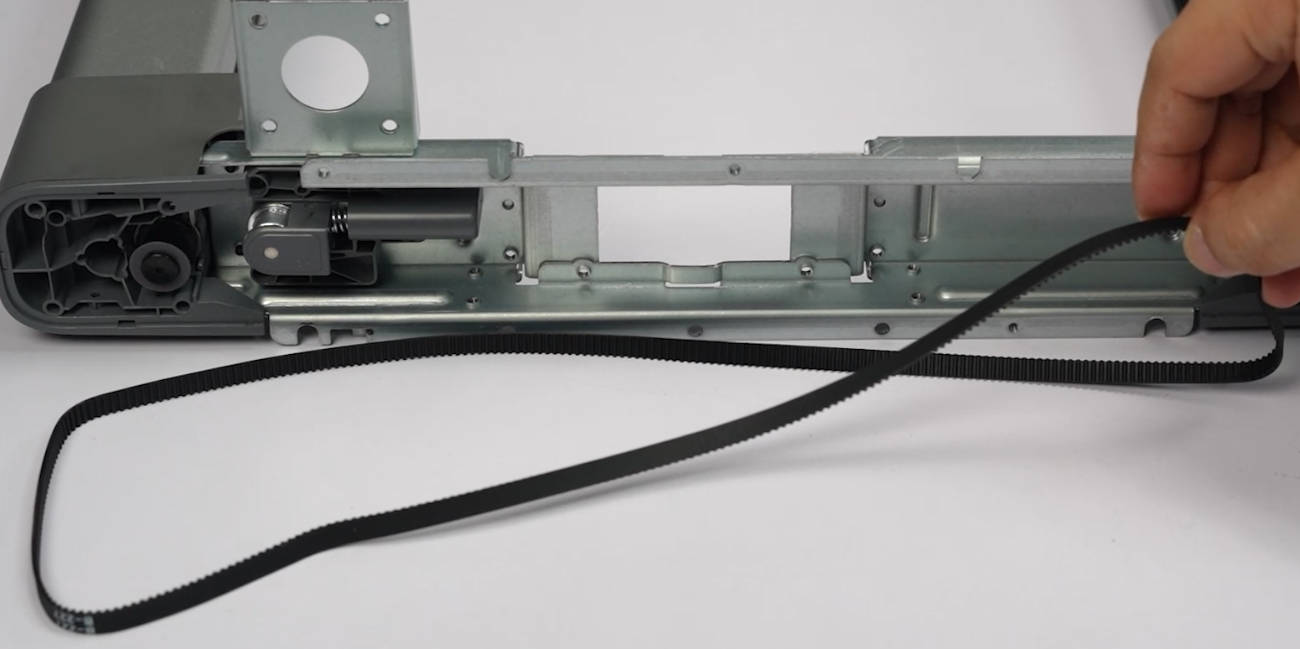

Z-remmen fjernes fra A1's ramme

Trin 6: Fjern Z-aksespænderen

Skru de 2 spænderjusteringsskruer ud med H2.0 unbrakonøglen, fjern de 2 anti-rotationsskiver, og lås de 2 skruer i igen (spænd dem ikke).

Skru de 3 skruer ud med H2.0 unbrakonøglen og fjern Z-spænderen.

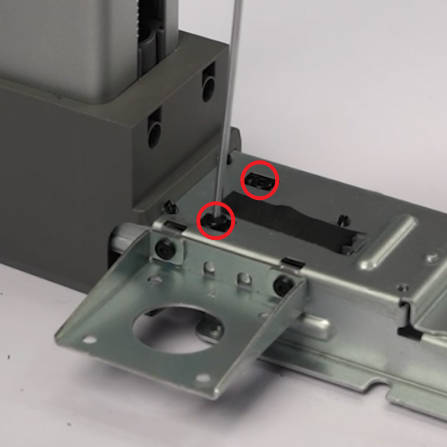

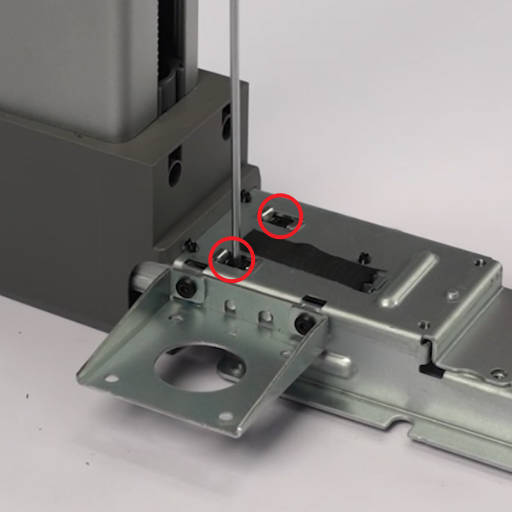

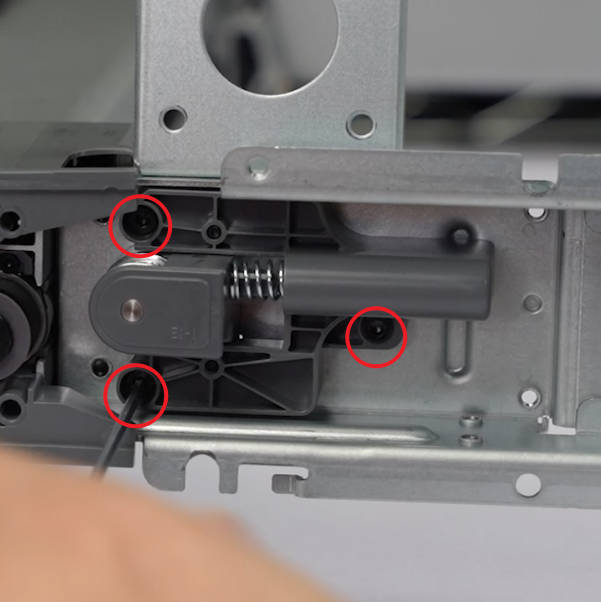

To spænderjusteringsskruer skrues ud på A1's Z-aksespænder To anti-rotationsskiver fjernes fra A1's Z-aksespænder Tre skruer skrues ud og Z-spænderen fjernes på A1

Samling af A1 printerramme

Trin 1: Monter Z-aksespænderen

Ret det firkantede monteringshul ind, monter Z-spænderen på den nederste tværbjælke og lås de 3 skruer i.

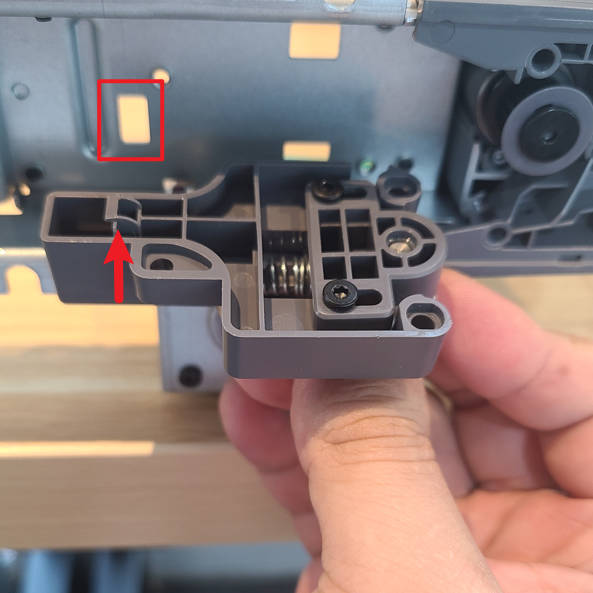

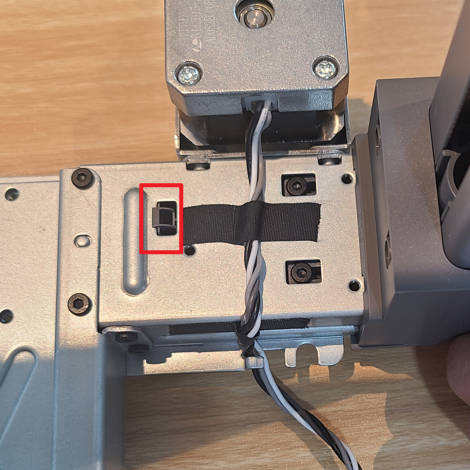

Det firkantede monteringshul rettes ind til Z-spænderen på A1 Z-spænderen monteres på den nederste tværbjælke på A1 Z-spænderen fastgøres med tre skruer på A1

Trin 2: Monter Z-remmen og Z-motoren

Læg Z-remmen efter bevægelsesbanen, før Z-motoren gennem Z-remmen og monter den på plads, og lås de 4 skruer i.

Arranger motorkablet og fastgør det med tape.

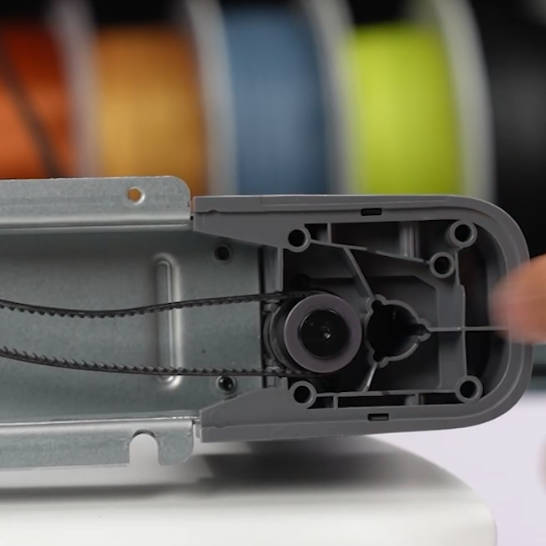

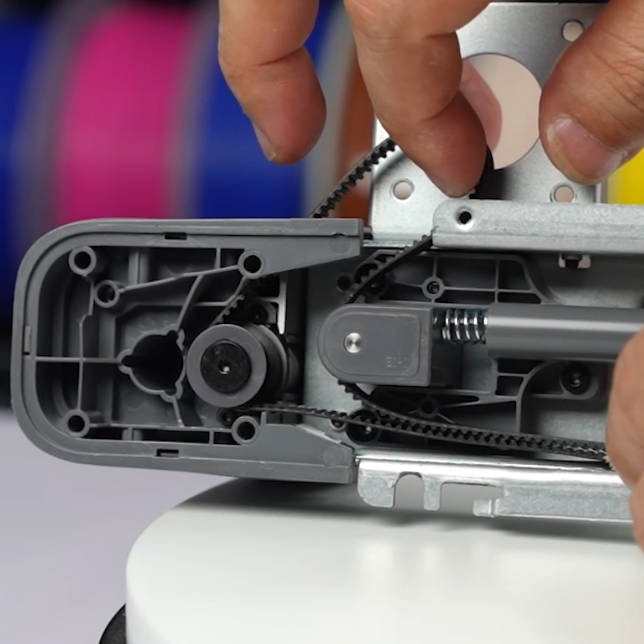

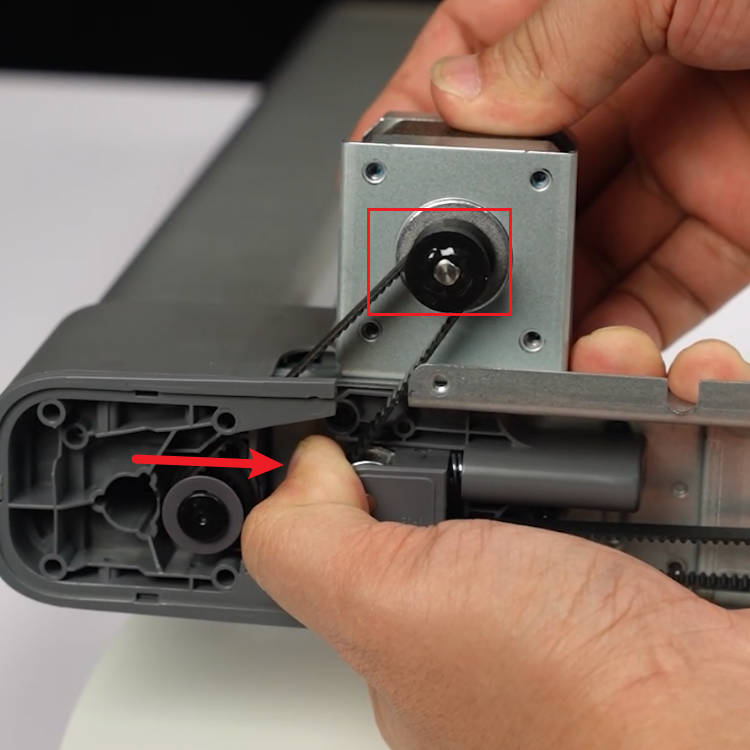

Z-remmen lægges efter bevægelsesbanen på A1 Z-motoren føres gennem Z-remmen og monteres på A1 Z-motoren fastgøres med fire skruer på A1

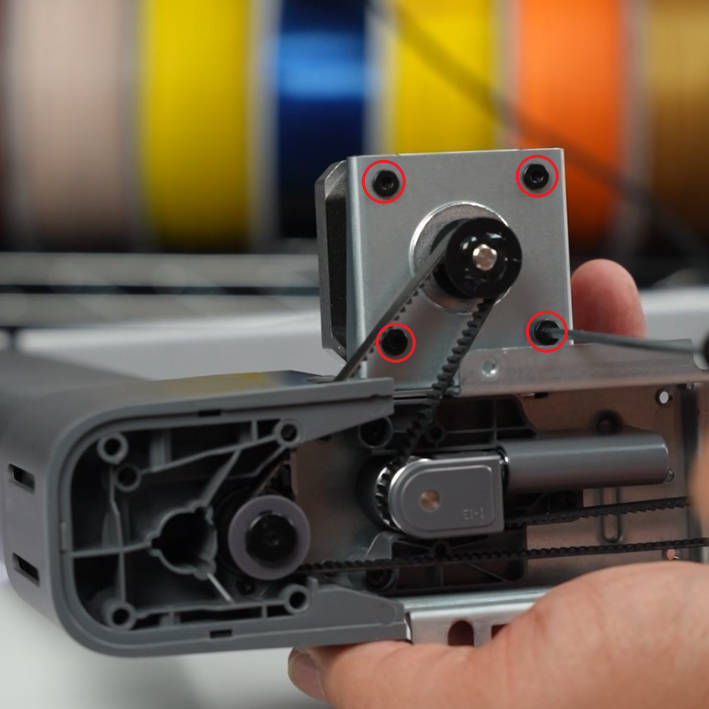

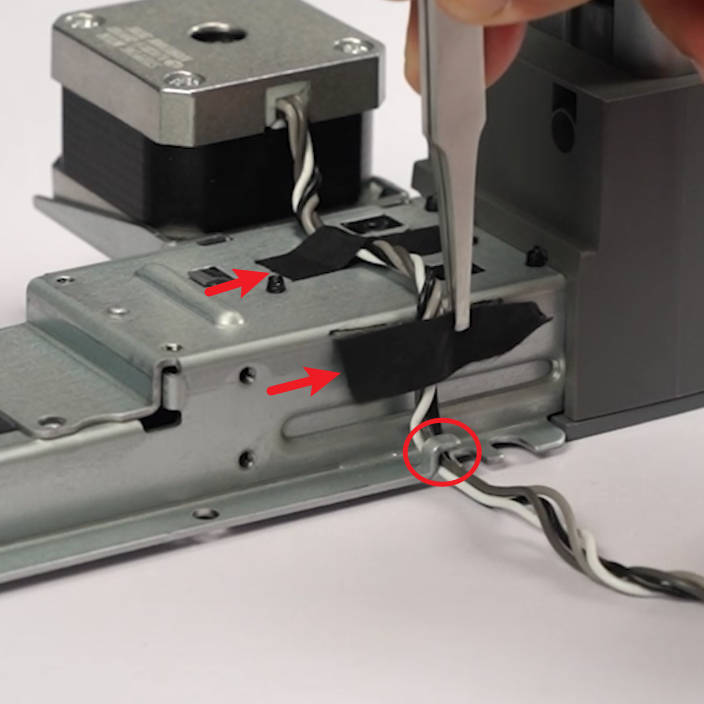

Z-motorens kabel arrangeres på A1 Z-motorens kabel fastgøres med tape på A1

Trin 3: Spænd Z-remmen

Skru de 2 spænderjusteringsskruer ud, sæt de 2 anti-rotationsskiver tilbage på plads, og lås de 2 skruer i igen (spænd dem ikke).

Klip kabelbinderne og frigør Z-slæderne, træk i remmen for at bekræfte den glider jævnt.

Spænd de 2 spænderjusteringsskruer.

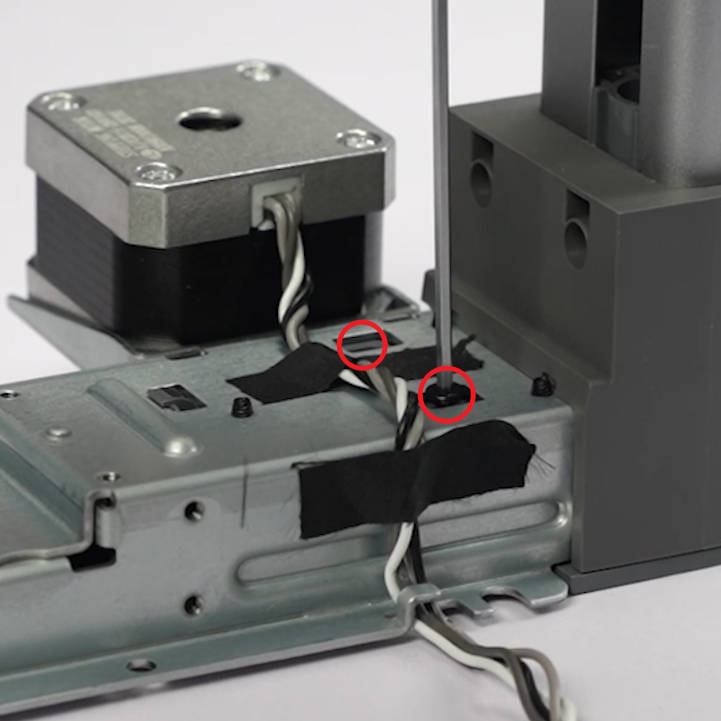

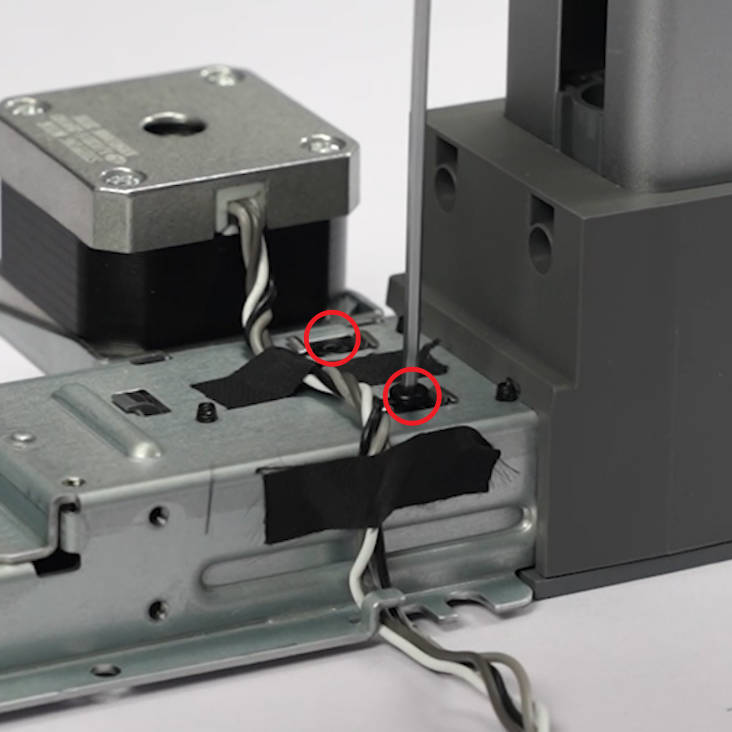

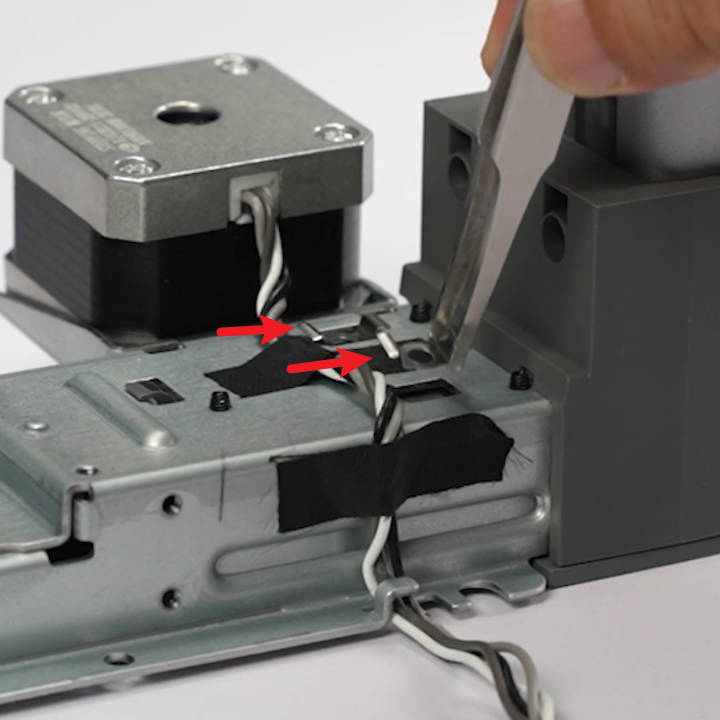

Anti-rotationsskiver sættes tilbage på A1's Z-aksespænder Kabelbinderne klippes og Z-slæderne frigøres på A1 Spænderjusteringsskruerne spændes på A1's Z-aksespænder

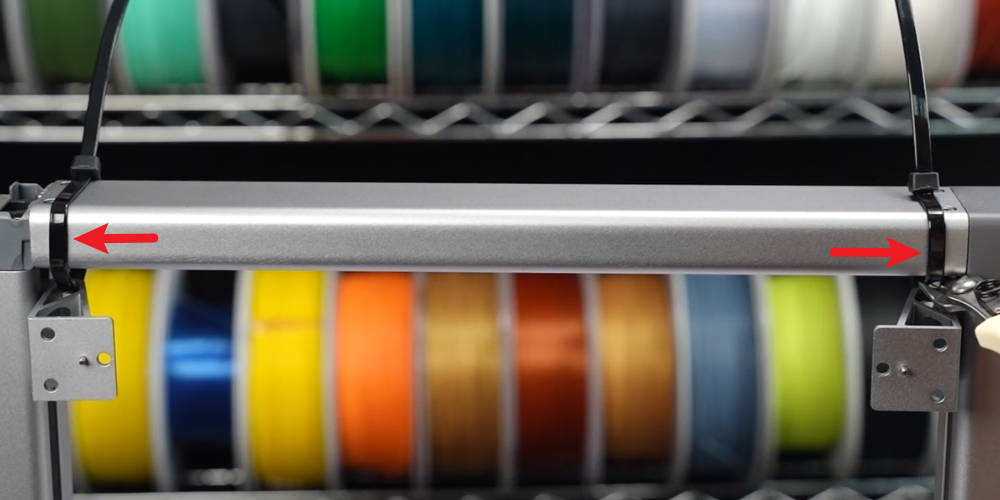

Z-remmens bevægelse kontrolleres ved at trække i remmen på A1 Spænderjusteringsskruerne spændes færdigt på A1's Z-aksespænder

Trin 4: Monter metalbundpladen

Monter metalbundpladen og lås 4 lange skruer på begge sider for at låse Z-aksen.

Lås 4 korte skruer i midten af bundpladen. Vær opmærksom på placeringen, så de ikke låses forkert.

Metalbundpladen monteres med fire lange og fire korte skruer på A1

Trin 5: Monter forstærkningspladen

Monter forstærkningspladen og lås 3 sølvfarvede skruer i bunden, og lås 8 skruer rundt om forstærkningspladen.

Forstærkningspladen monteres på A1's ramme Otte skruer låses rundt om forstærkningspladen på A1 Tre sølvfarvede skruer låses i bunden af forstærkningspladen på A1

Trin 6: Monter Z-aksens topdæksler

Ret monteringsrillen ind og monter Z-aksens topdæksel på den øvre ende af Z-aksen langs rillens kant, og skub topdækslet indad for at sætte det på plads.

Følg de samme trin for at montere det andet dæksel.

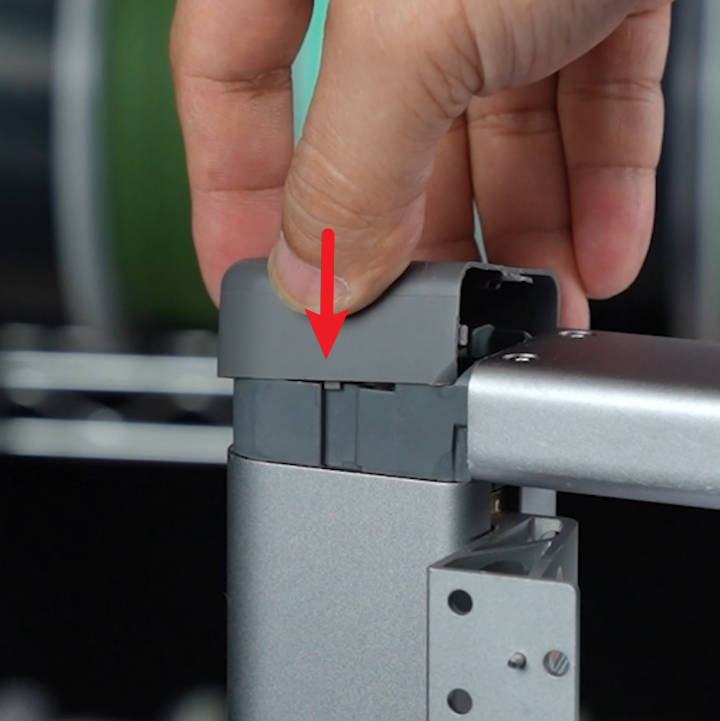

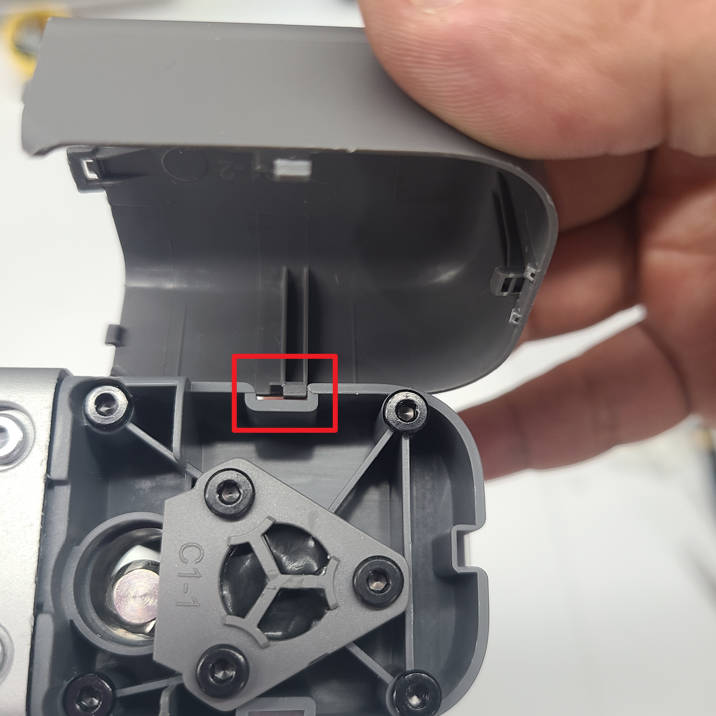

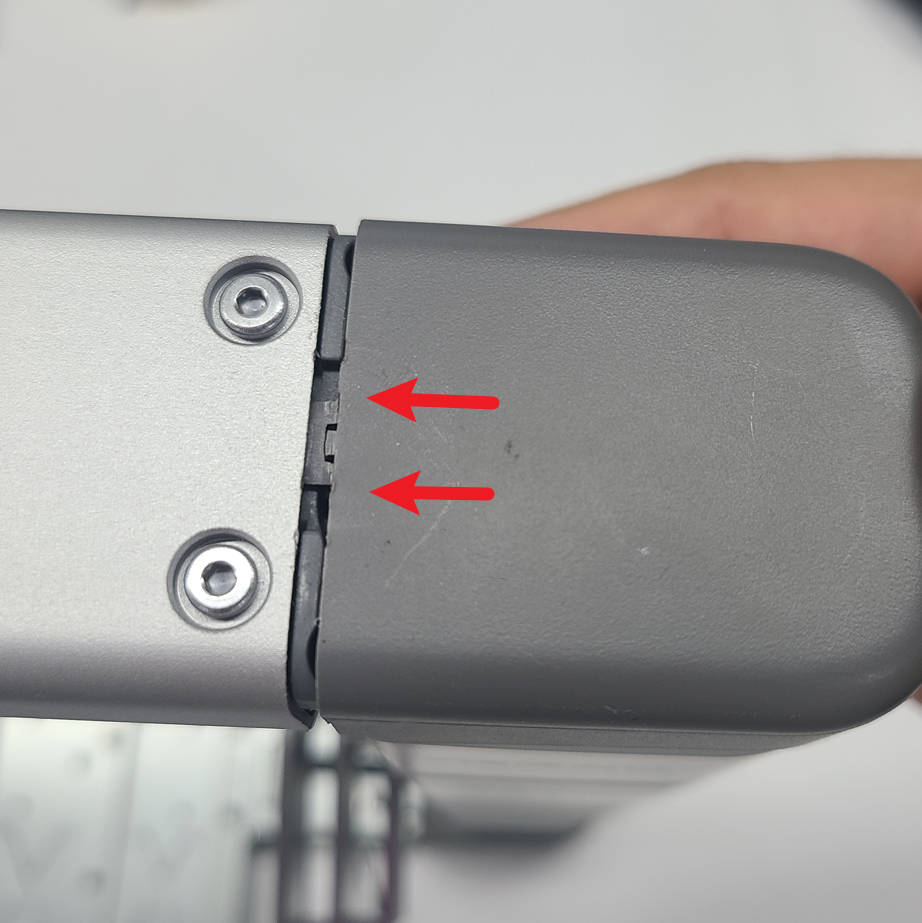

Monteringsrillen rettes ind til Z-aksens topdæksel på A1 Z-aksens topdæksel skubbes på plads langs rillen på A1 Det andet topdæksel monteres på A1's Z-akse

Test funktionen

Kontroller, om Z-slæderne bevæger sig jævnt.

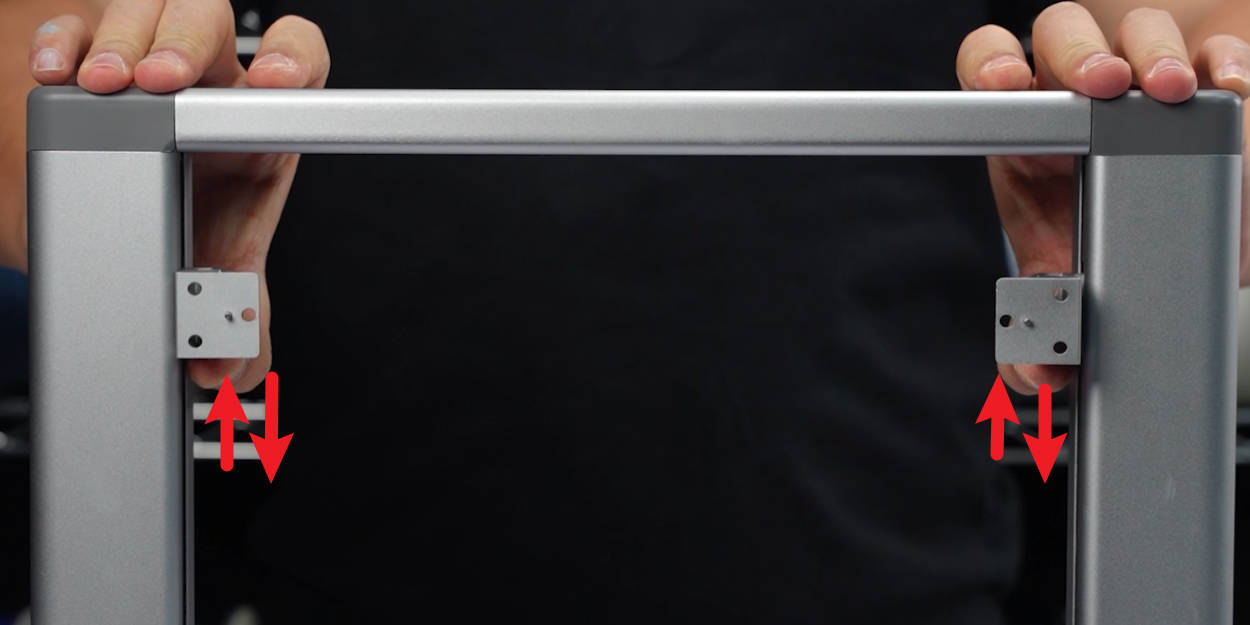

Z-slædernes bevægelse testes for at sikre den er jævn på A1

Kalibrering

Ingen
