Udskift AC-boardet på Bambu Lab A1

Hvornår skal den bruges?

Denne guide skal bruges, hvis AC-boardet i din A1 er defekt og skal udskiftes.
Almindelige problemer, der skyldes A1's AC-board, er:

• Varmepladen varmer ikke
• Anbefalet af Bambu Labs kundesupport

Nødvendigt værktøj og materialer

Bambu Lab AC-board til A1

• H2.0 unbrakonøgle
• 20-30 minutter

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder toolheadets ledninger, fordi du kan forårsage kortslutning, hvis printeren er tændt under sådanne opgaver, og det kan føre til yderligere skader på elektronikken samt sikkerhedsfare.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du være nødt til at adskille nogle dele, herunder hotend. Den proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sådan fjerner du det gamle AC-board

1. Læg printeren på forsiden

For let at få adgang til den nederste del af A1 skal du lægge printeren på forsiden.

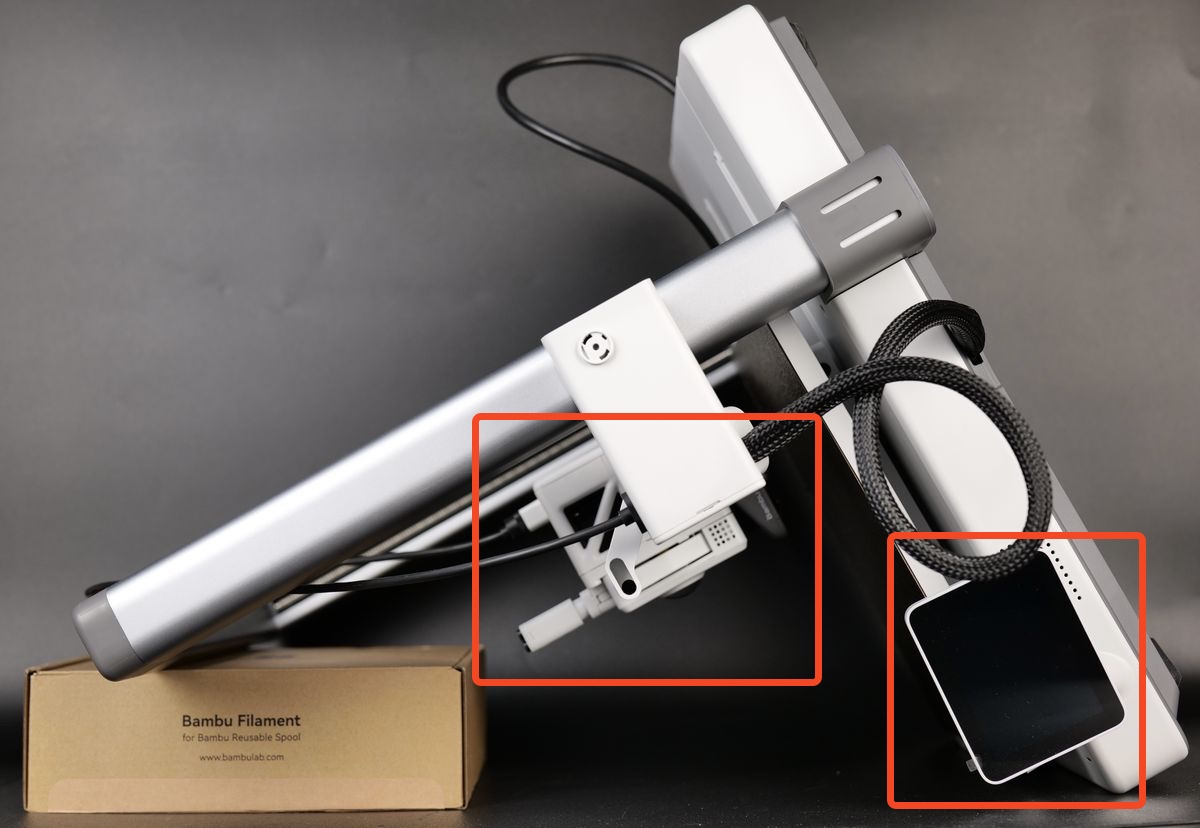

Begynd med at vippe skærmen om på siden, og læg derefter printeren forsigtigt på forsiden som vist på billedet nedenfor.
Brug en kasse med filament til at holde oversiden hævet, så du undgår at lægge tryk på extruderen og skærmen.

2. Fjern kabelboksen

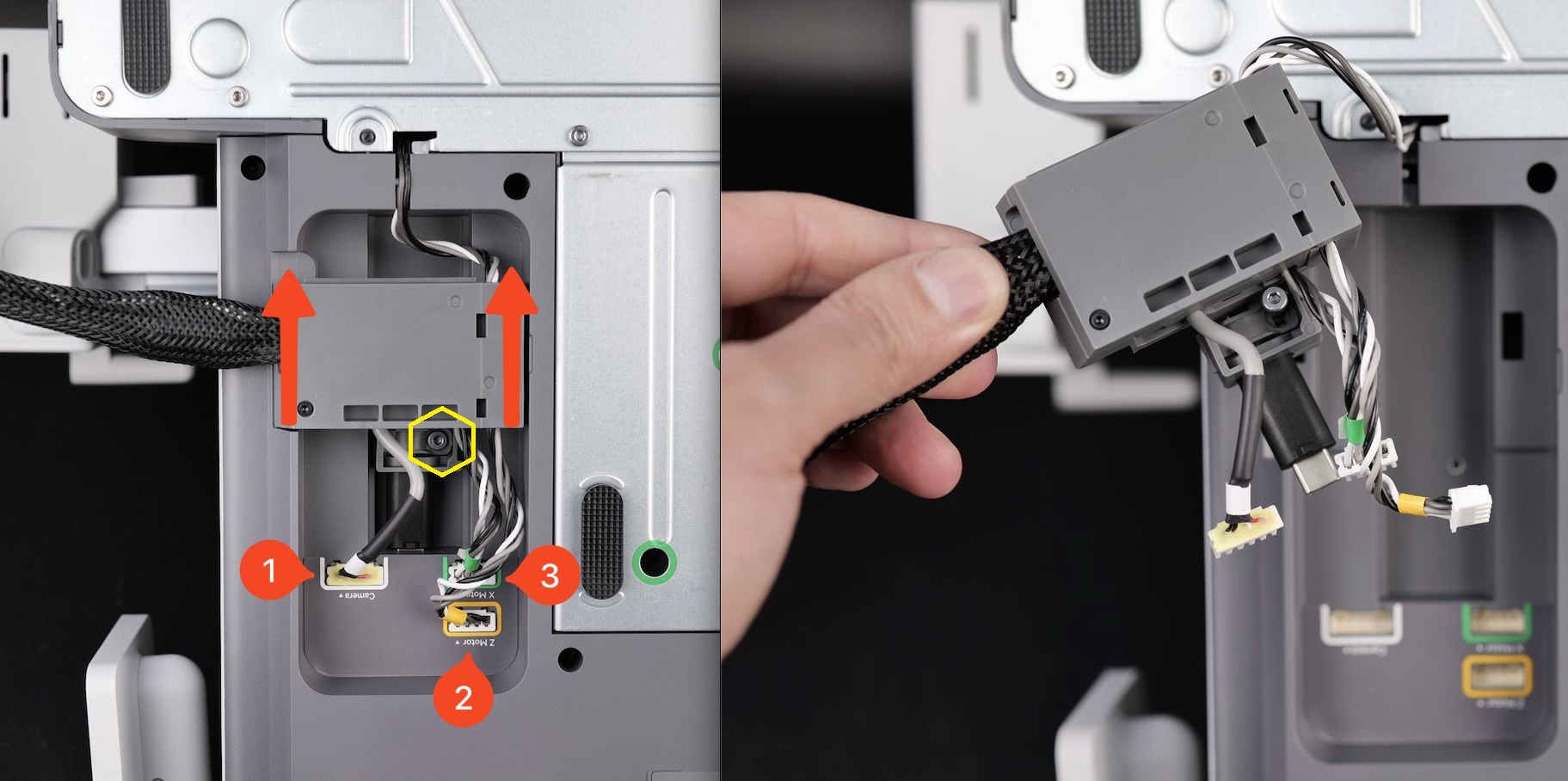

Løsn, men fjern ikke helt, skruerne markeret med gult. Frakobl de tre kabler (1, 2, 3), som er til henholdsvis kameraet, Z-aksens motor og X-aksens motor. Skub derefter kabelbeslaget opad for at frakoble USB-C-kablet.

Bemærk: Hvis kabelbeslaget ikke kan fjernes nemt, kan du fjerne skruerne markeret med gult helt og prøve igen.

3. Fjern printerens bunddæksel

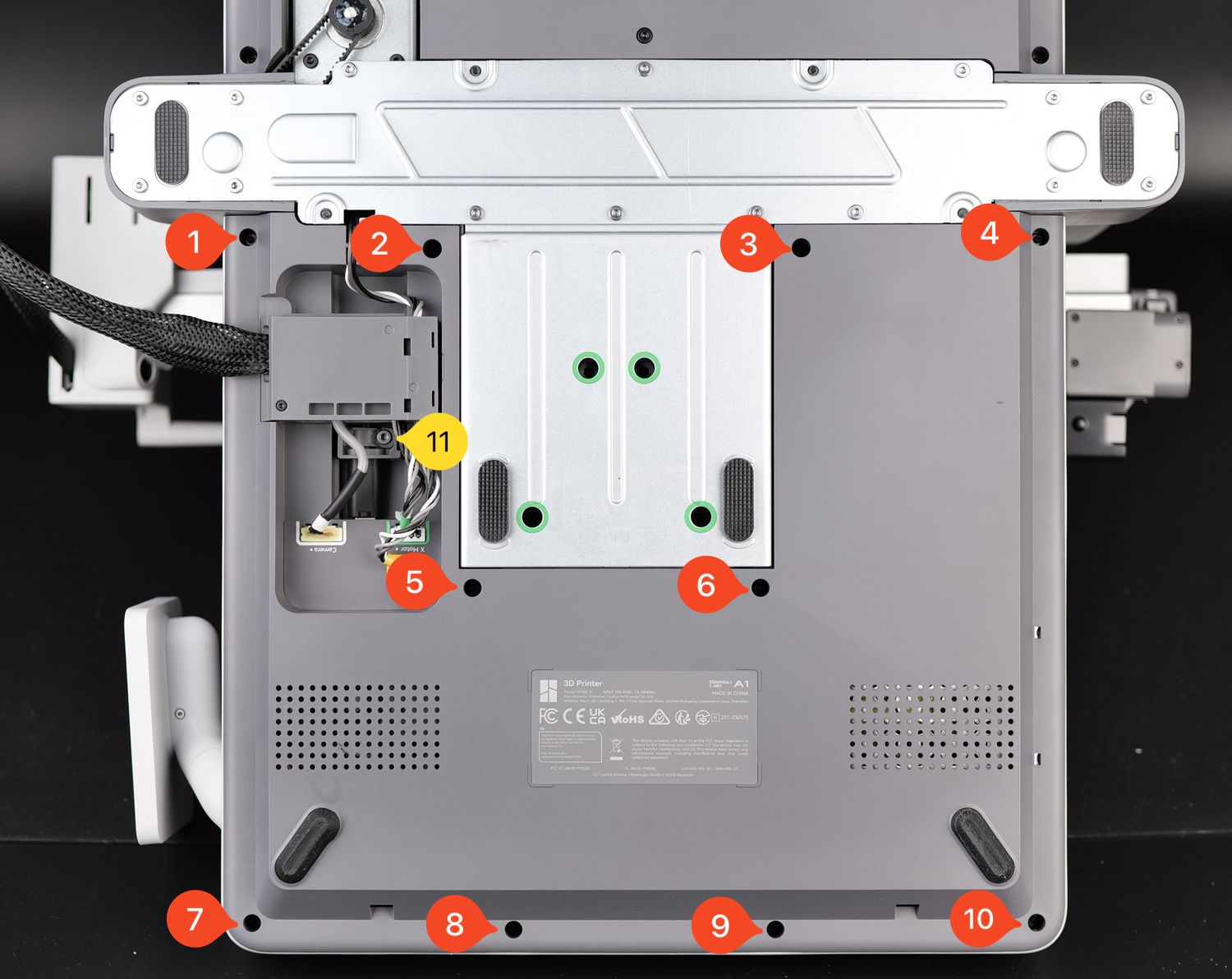

Fjern de 10 skruer markeret med rødt på bunddækslet. Lirk forsigtigt bunddækslet op for at fjerne det.

4. Fjern varmepladens strømkabler

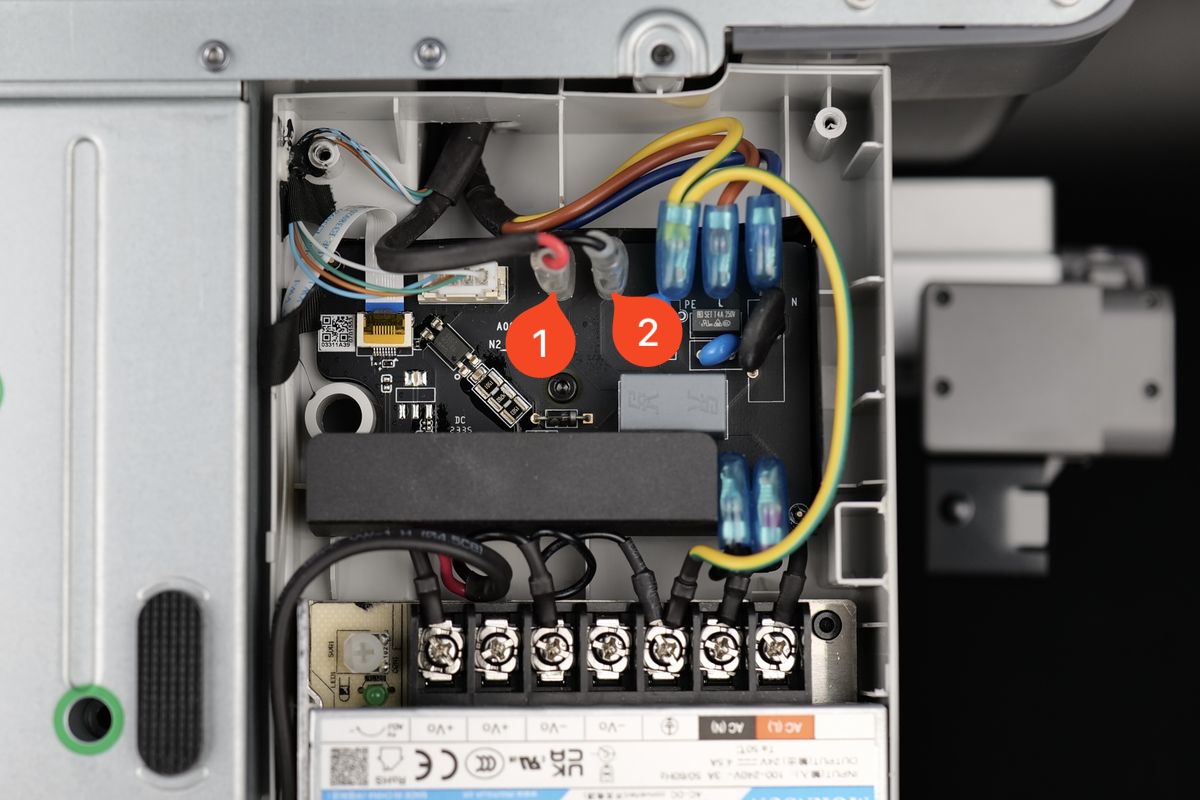

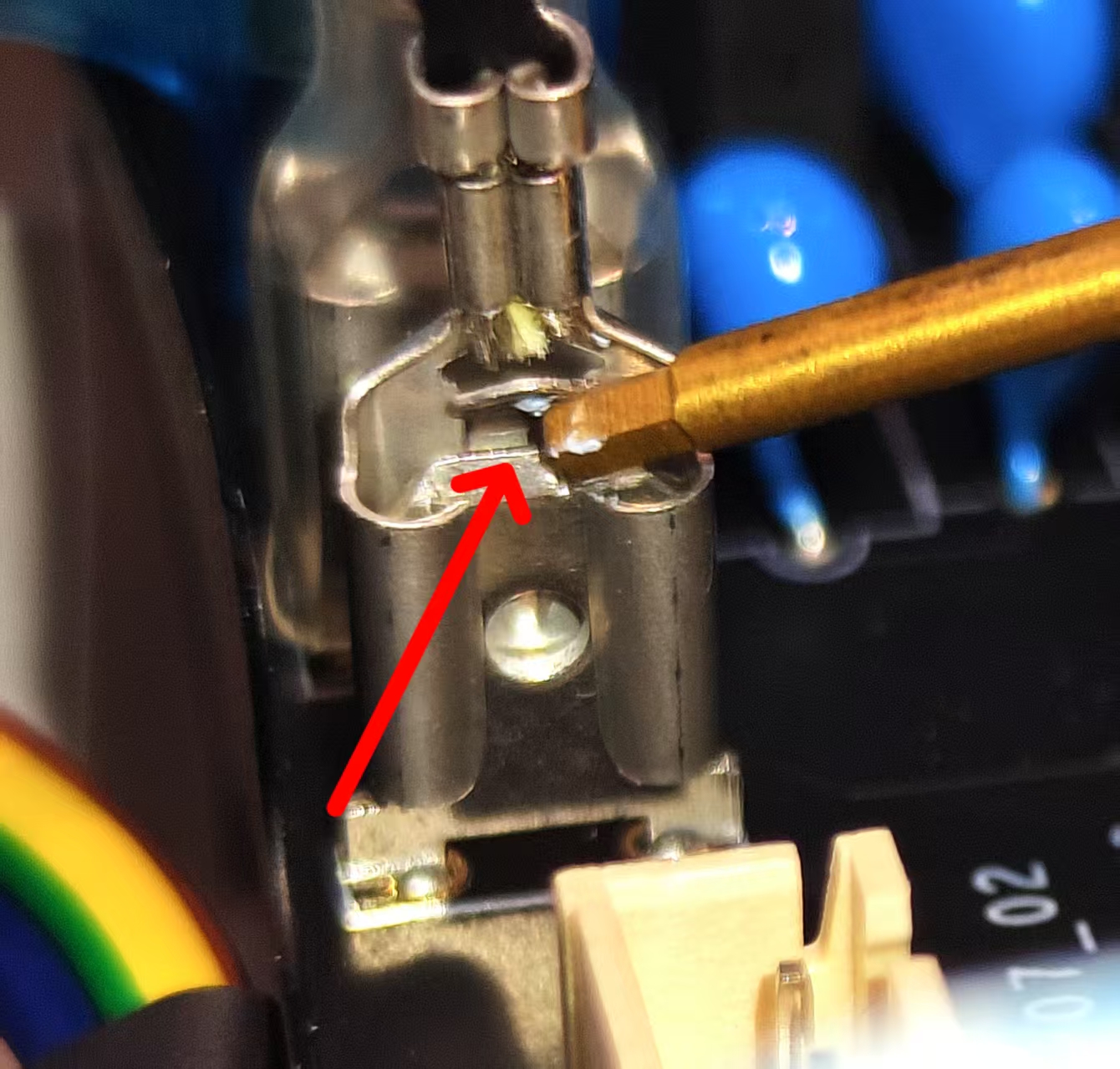

I næste trin fjerner du varmepladens to strømkabler. Tryk forsigtigt på siderne af stikkene for at frigøre sikringsclipsen, så du kan frakoble kablerne.

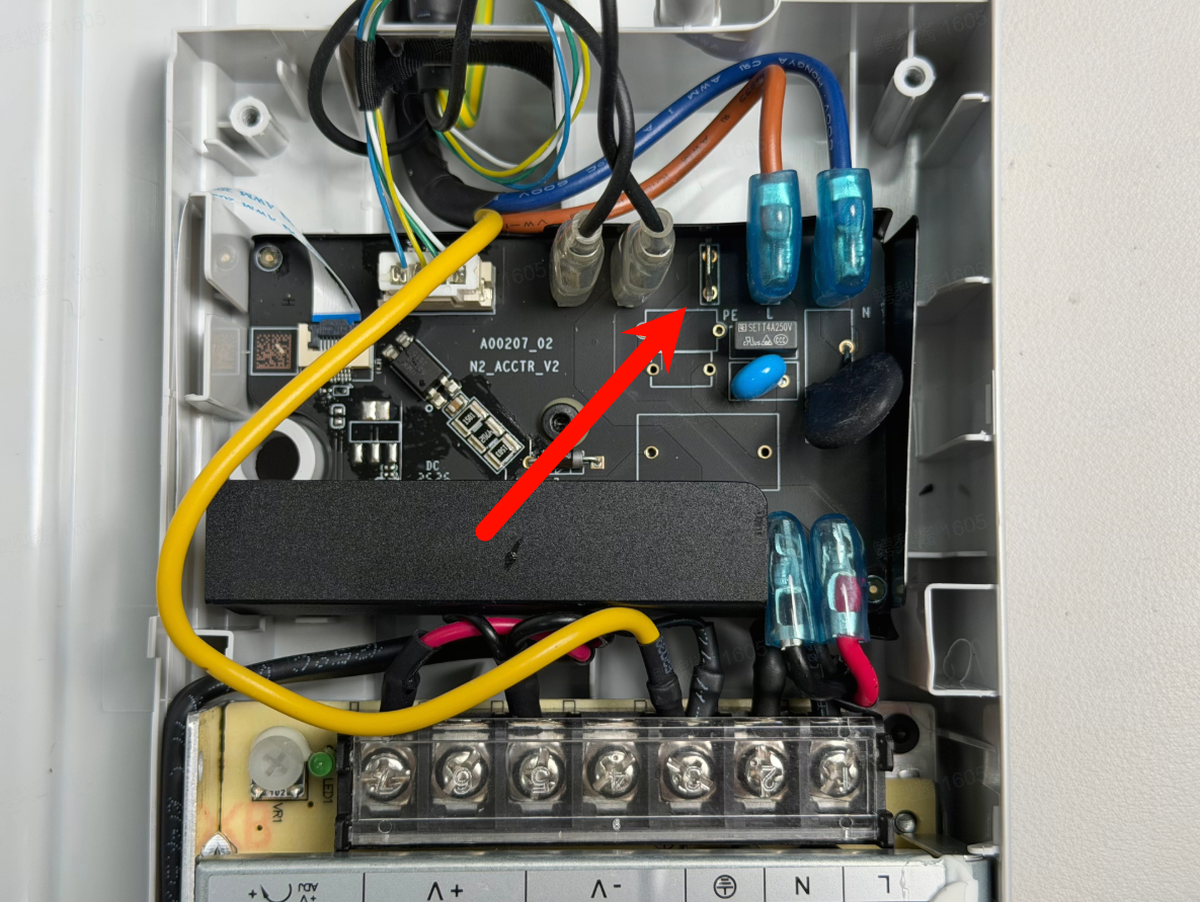

Den nye version af AC-boardet har fjernet jordledningen, hvilket ikke påvirker AC-boardets kernefunktion eller ydelse.

5. Fjern stikket til varmepladens signalkabel

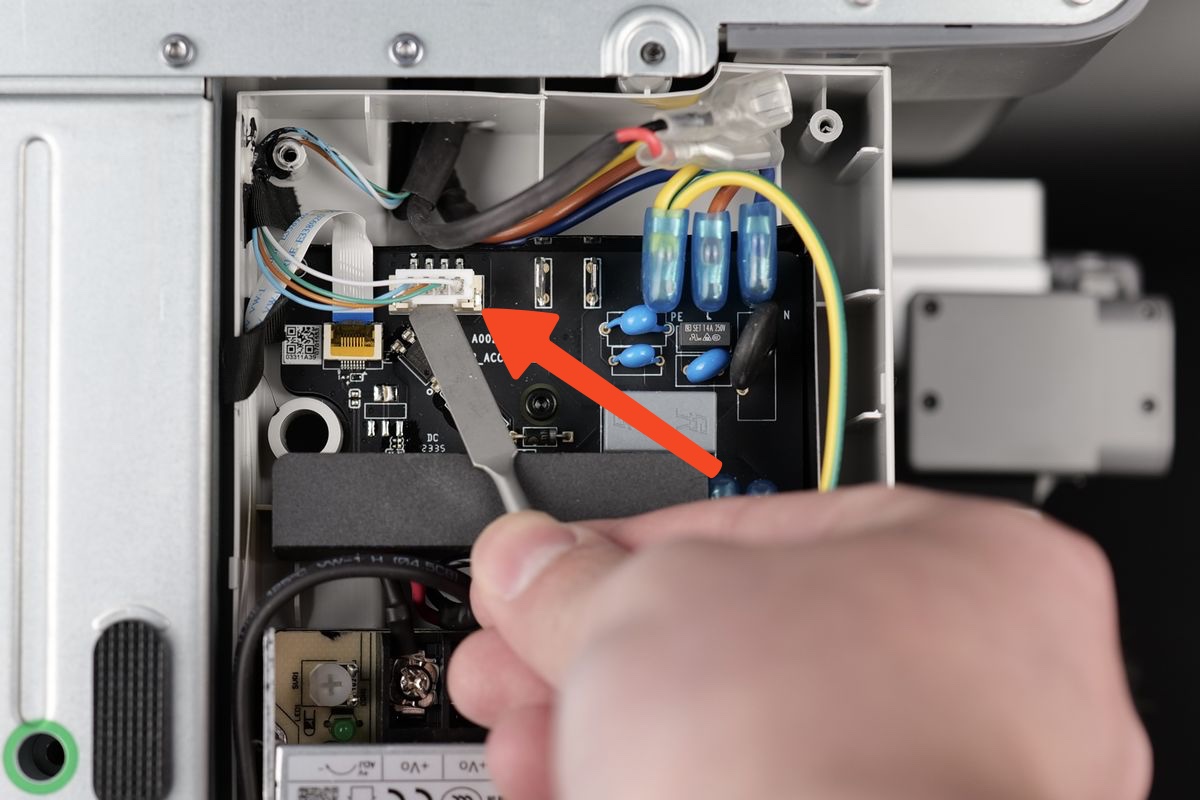

Fjern forsigtigt stikket til varmepladens signalkabel. Du kan bruge et værktøj til at fjerne det, eller du kan ganske enkelt tage fat i plaststikket og trække det forsigtigt ud.
Undgå at trække i selve ledningerne, da det kan beskadige ledningerne eller stikket.

6. Frakobl fladkablet

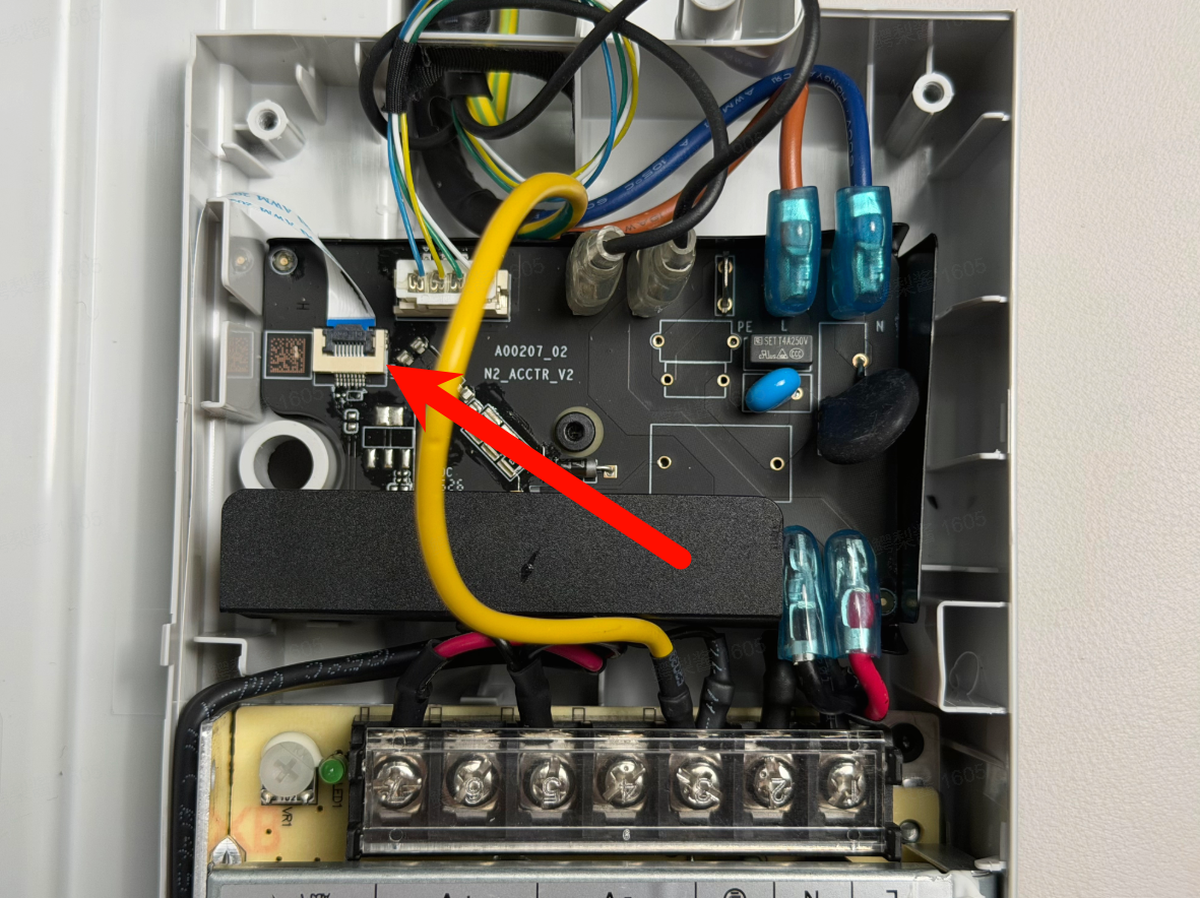

For at frakoble fladkablet skal du blot løfte den sorte plastlås og derefter forsigtigt trække fladkablet ind mod dig selv.

7. Fjern de resterende kabelstik fra AC-boardet

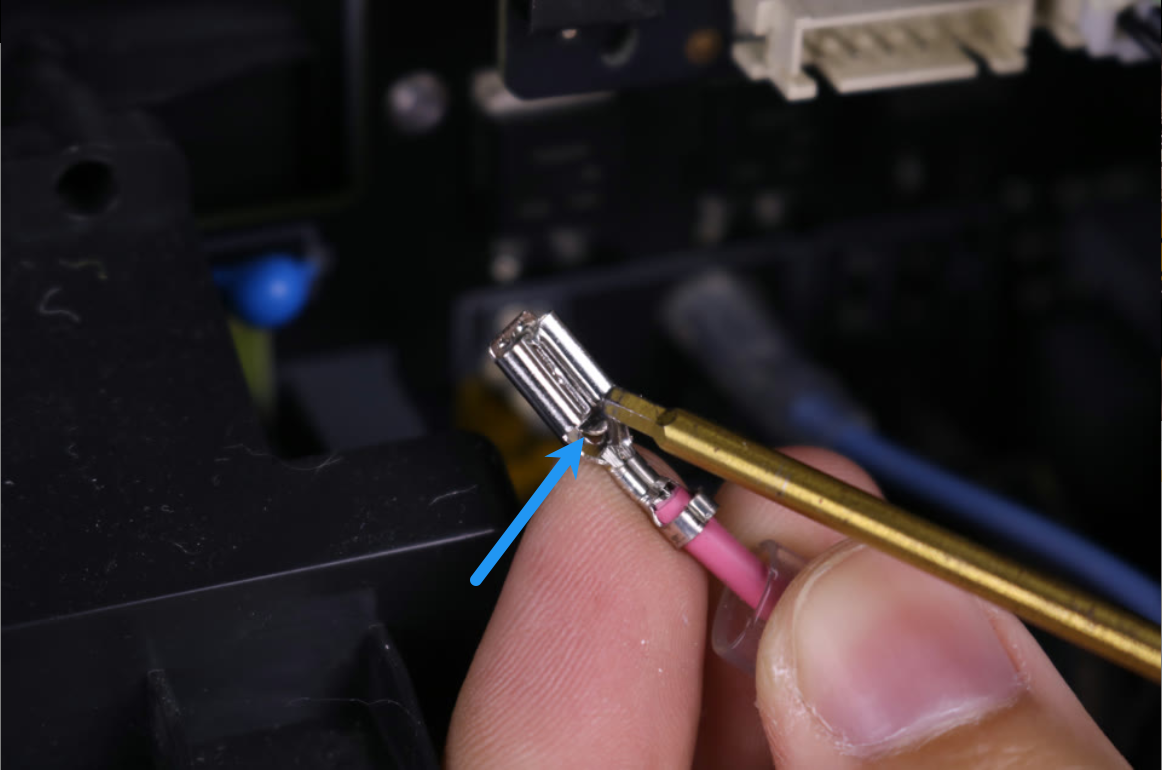

Fortsæt med at fjerne de resterende kabler. Fjern først kabel #1, #2 og #3, som er henholdsvis jordledningen, fasen og nullederen. Træk den blå gummimuffe udad, og brug derefter en skruetrækker til at trykke mod låsetappen, mens du trækker kablet udad. Kabel #4 og #5 til den interne strømforsyning fjernes senere.

8. Tag det gamle AC-board ud

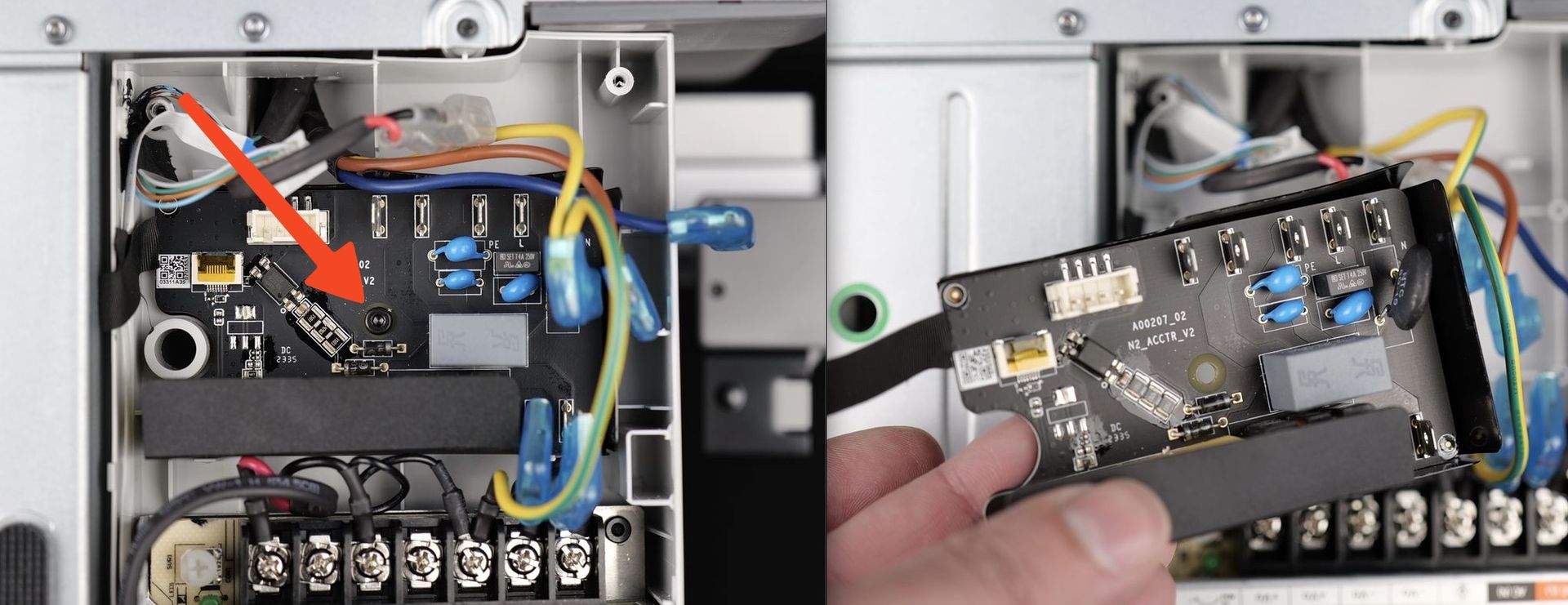

Fjern fastgørelsesskruen i midten af AC-boardet, og frigør derefter plastlåsetappene for at tage AC-boardet ud.

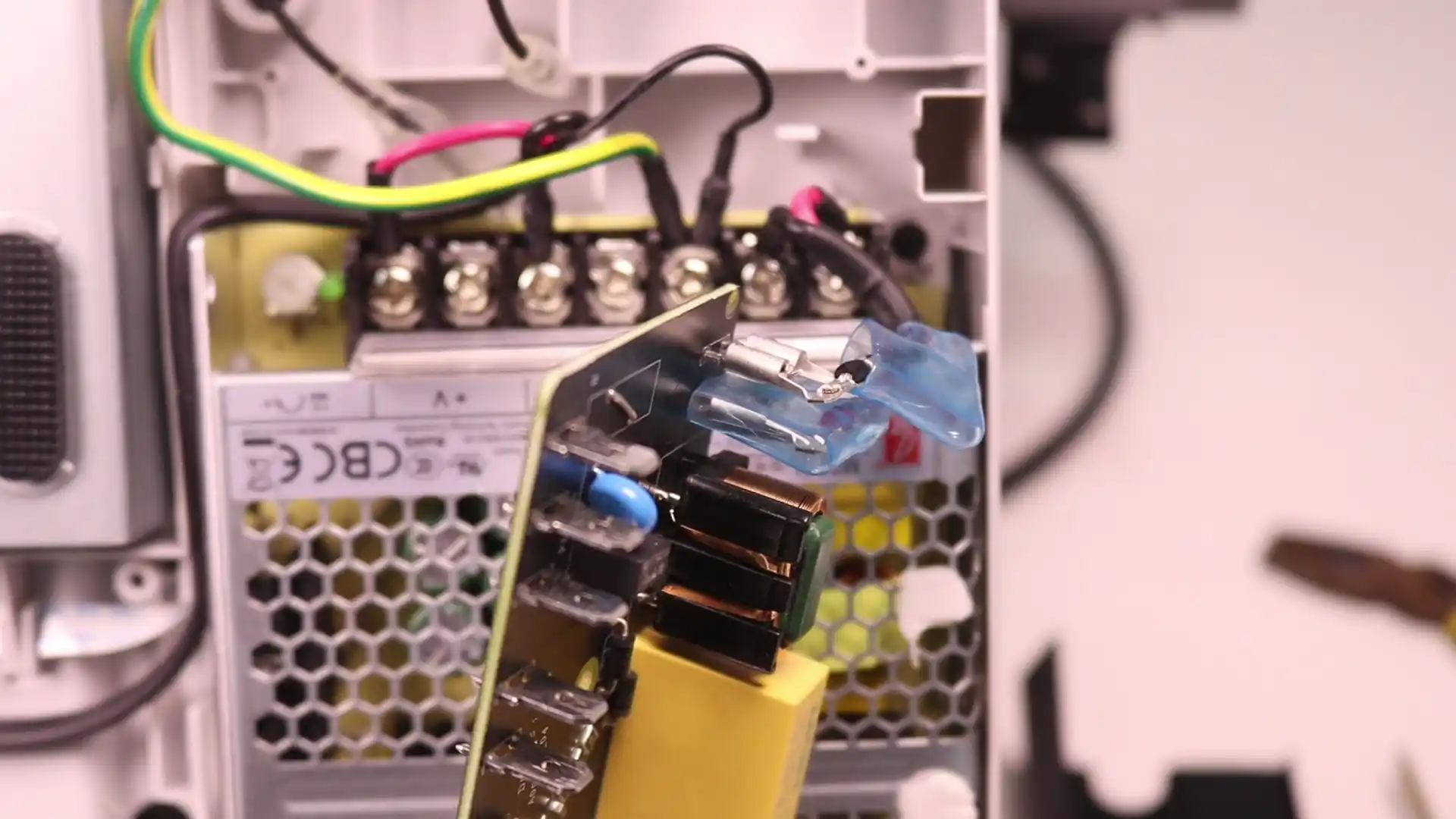

På dette tidspunkt fortsætter du med at fjerne kabel #4 og #5 til den interne strømforsyning. Disse kabler kræver ingen oplåsning og kan lirkes ud med en skruetrækker.

Sådan monterer du det nye AC-board

1. Overfør isoleringsmaterialet til det nye AC-board

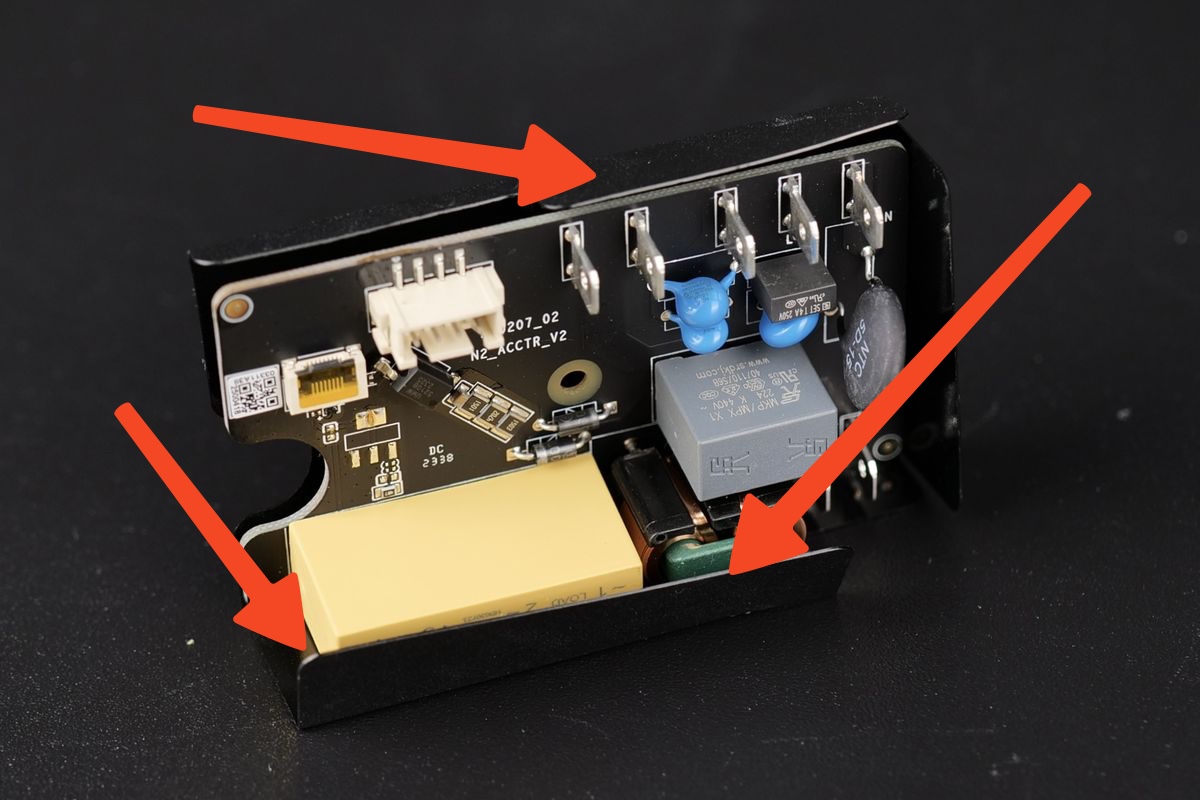

Det gamle AC-board har et sort isoleringsmateriale af plast påsat boardet. Fjern det blot fra det gamle board, og overfør det til det nye som vist på billedet nedenfor.

2. Skru det nye AC-board fast

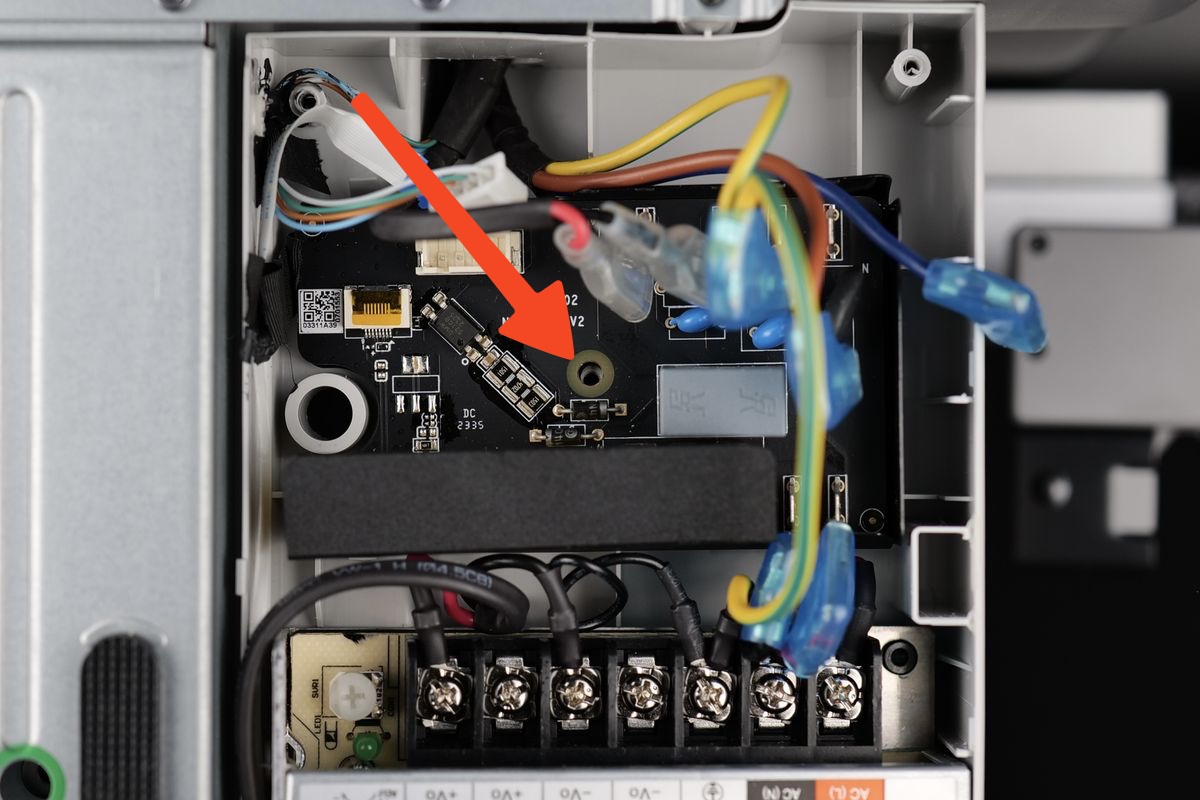

Ret forsigtigt det nye AC-board ind efter printerens ramme, og monter derefter skruen, der holder boardet på plads.

3. Tilslut fladkablet igen

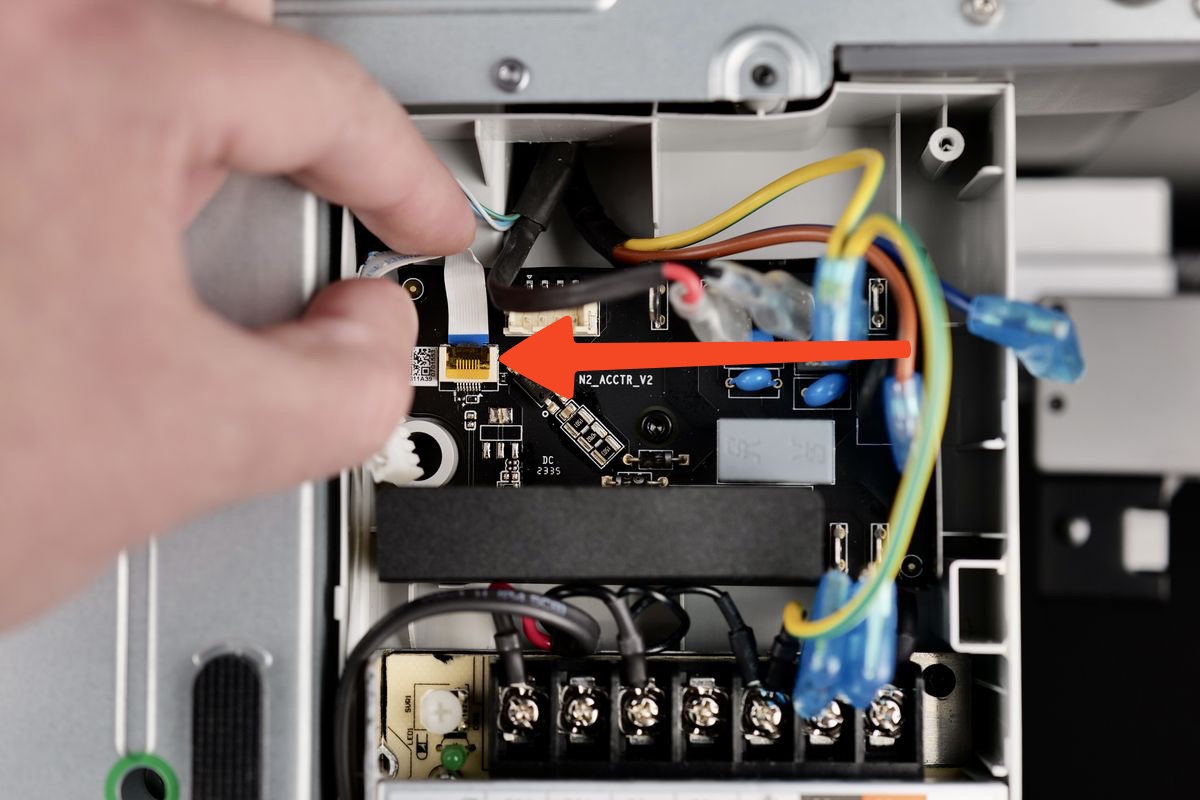

Begynd med at åbne den sorte plastclips på fladkablet, og før derefter forsigtigt fladkablet ind, mens du retter det ind efter de hvide plasttappe.
Når det er rettet ind, løfter du blot den sorte plastclips for at låse fladkablet på plads.
Sørg for, at den blå stribe på fladkablet er parallel med det sorte plaststik som vist på billedet nedenfor.

4. Tilslut varmepladens signalkabel igen

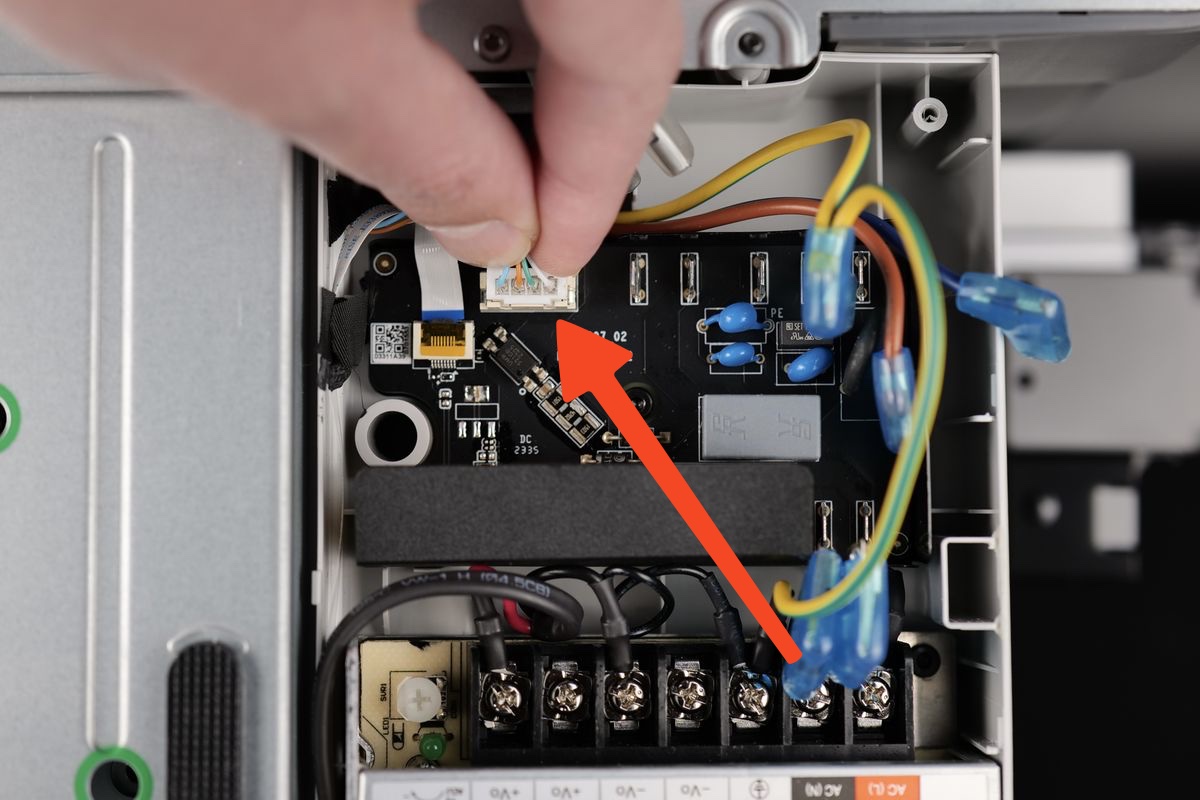

Ret forsigtigt det hvide plaststik ind som vist på billedet nedenfor, og tilslut det igen til AC-boardet.

5. Tilslut varmepladens strømkabler igen

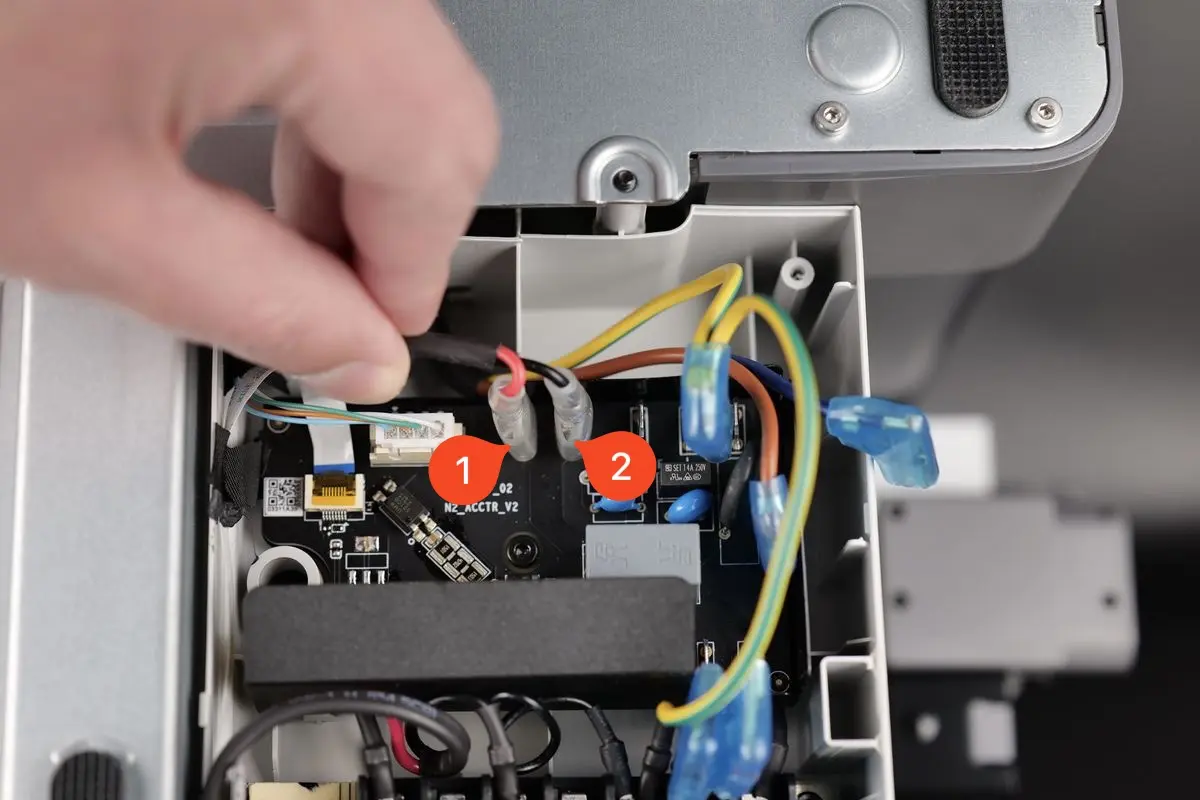

I næste trin tilslutter du forsigtigt varmepladens strømkabler igen som vist på billedet.

De to stik på varmepladens strømkabel har ingen bestemt monteringsrækkefølge. Sørg blot for, at de er placeret korrekt på bundkortet.

6. Tilslut de resterende ledninger igen

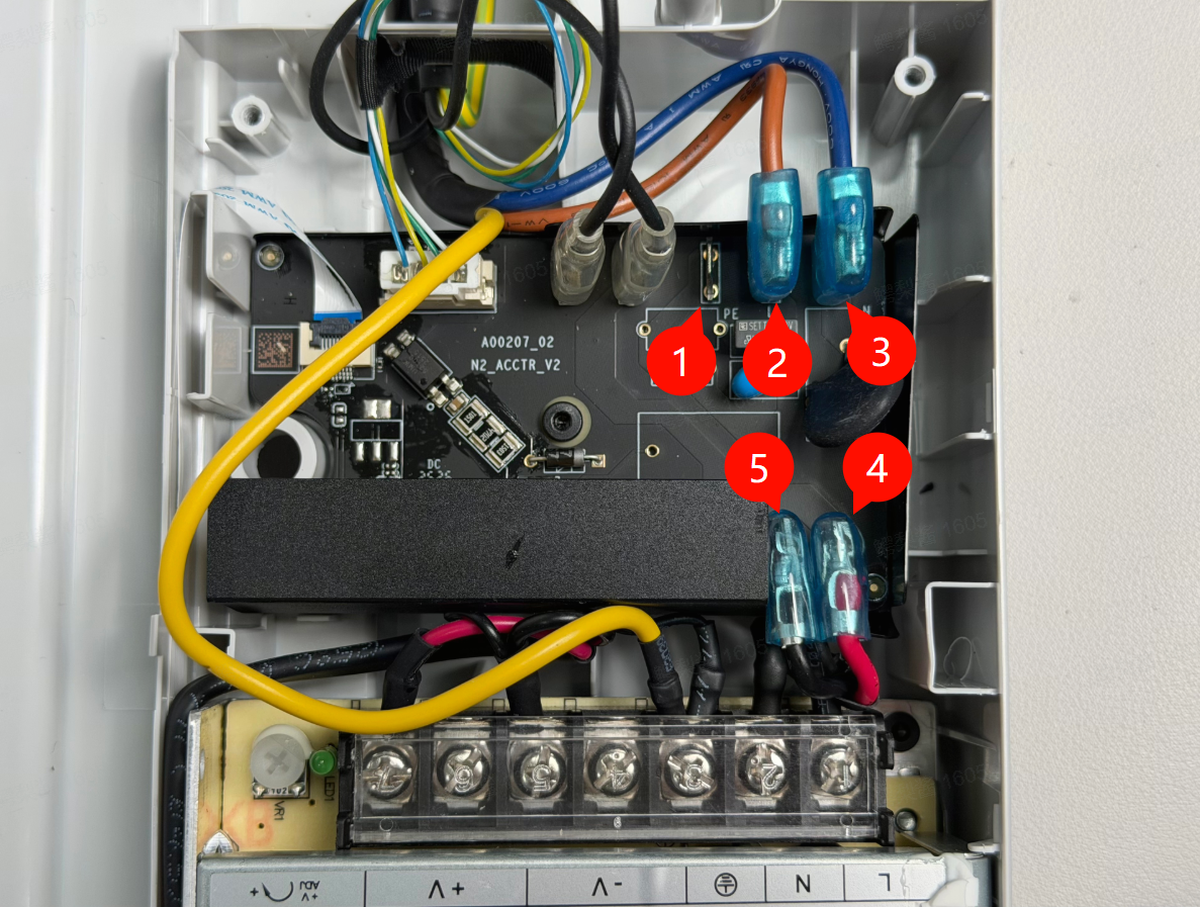

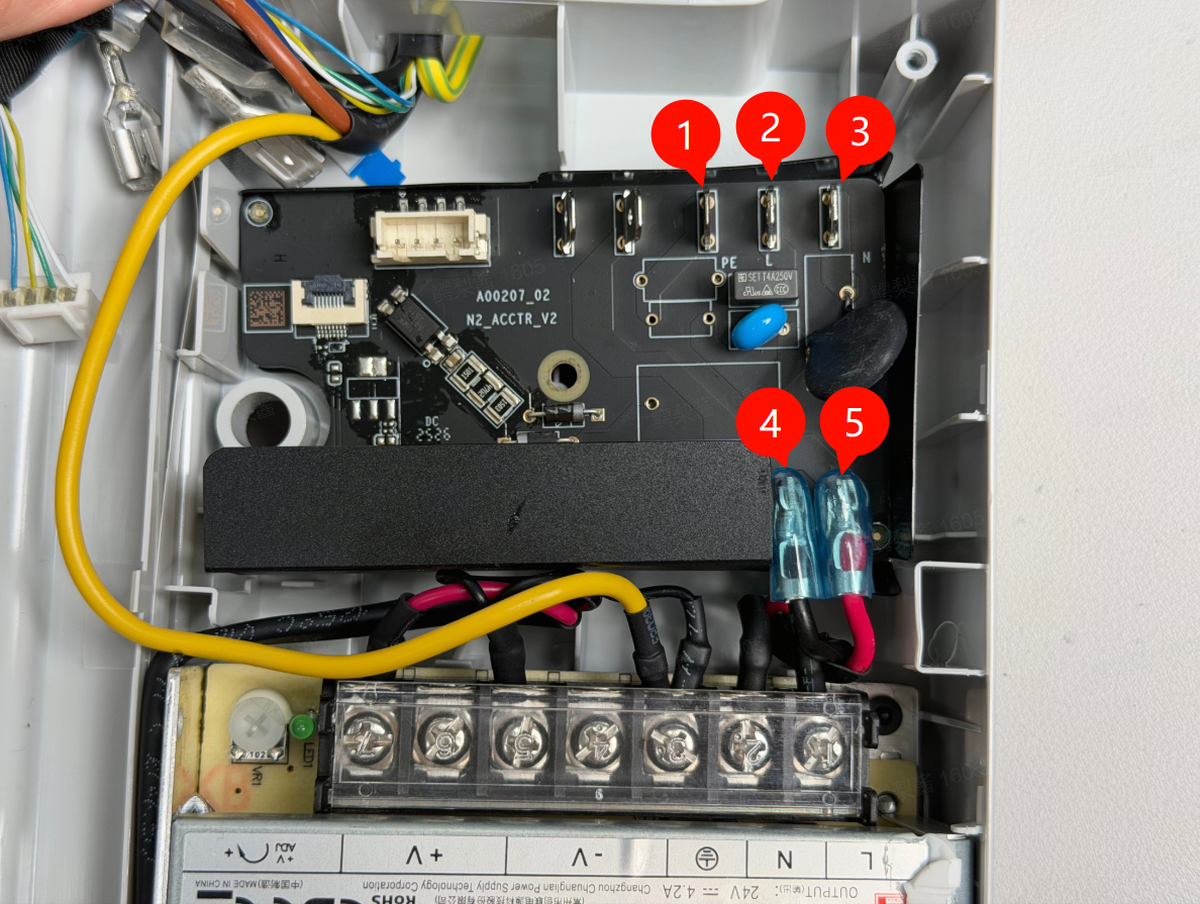

Afslut monteringen af AC-boardet ved at tilslutte de resterende ledninger ifølge billedet nedenfor (den nye version af AC-boardet er brugt som eksempel).

1. Jordledning (gul) (gælder den gamle version af AC-boardet)
2. Fase (brun)
3. Nulleder (blå)
4. Fase (rød)
5. Nulleder (sort)

VIGTIGT

Bekræft, at alle ledninger har den gennemsigtige silikonebeskyttelse, der dækker stikket helt, for at sikre en vellykket montering
Billedet ovenfor viser den korrekte montering

7. Monter printerens bunddæksel

Du kan nu fortsætte med at montere bunddækslet på printeren igen.

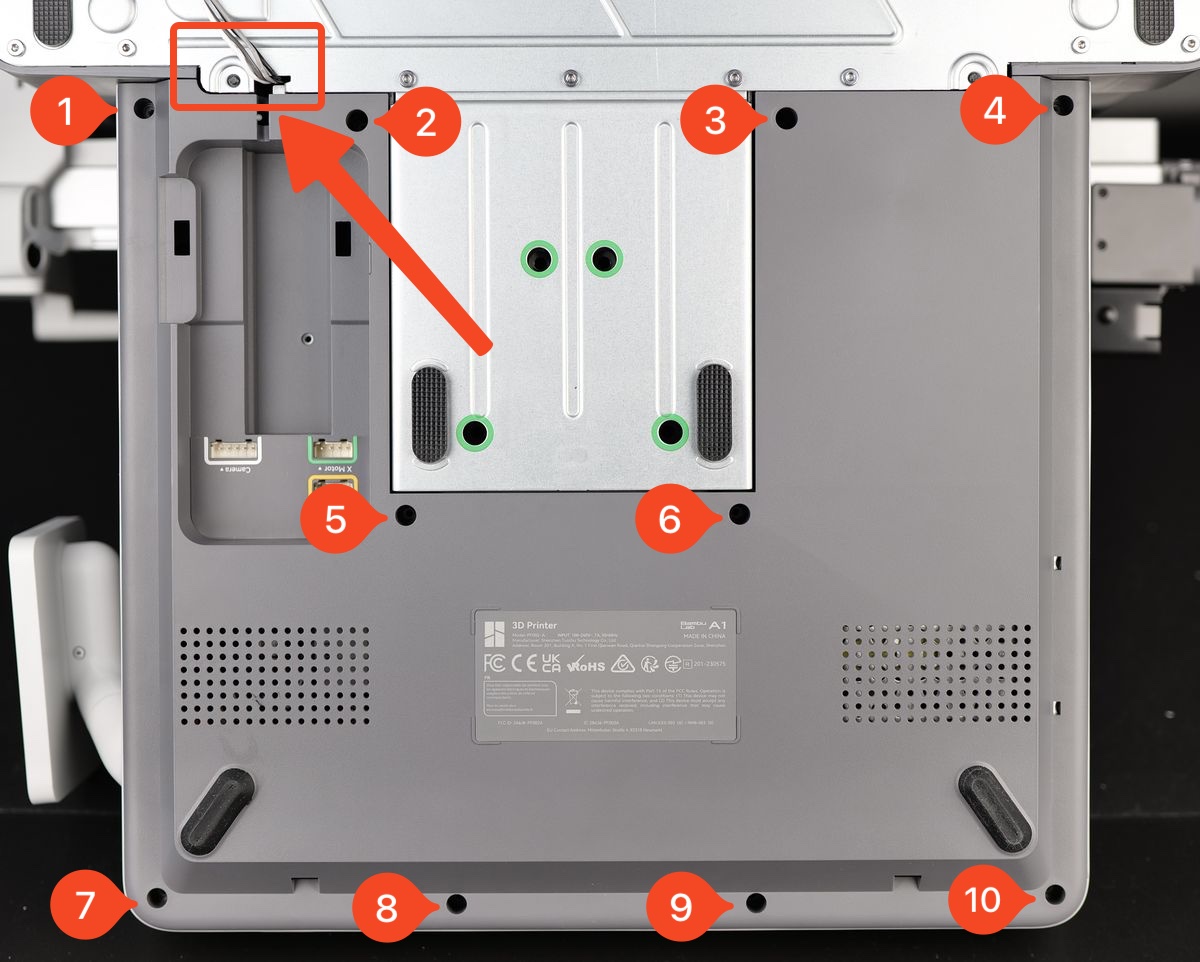

Vær særligt opmærksom på motorledningen i øverste venstre side, der er markeret med den røde pil på billedet nedenfor. Undgå at trykke dækslet på plads, før ledningen er placeret korrekt
Dækslet klikker på plads, hvorefter du kan montere de 10 skruer, mens du sikrer, at du ikke spænder dem for hårdt.

8. Monter kabelbeslaget, og tilslut ledningerne

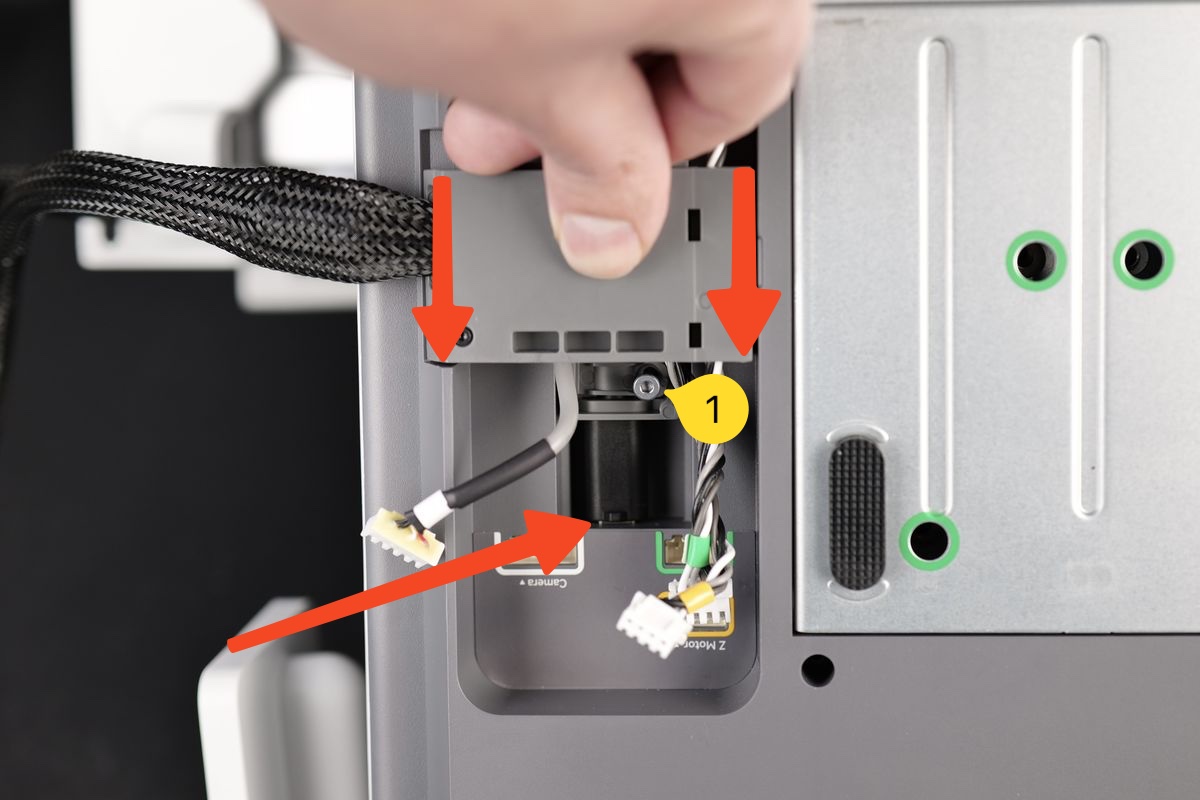

I det sidste trin retter du forsigtigt kabelbeslaget ind og skubber det nedad, mens du sikrer, at USB-kablet er skubbet helt ind mod printerens ramme.
Spænd derefter skruen vist på billedet for at låse det på plads. Undgå at spænde skruen for hårdt, da den skrues ind i plastrammen.

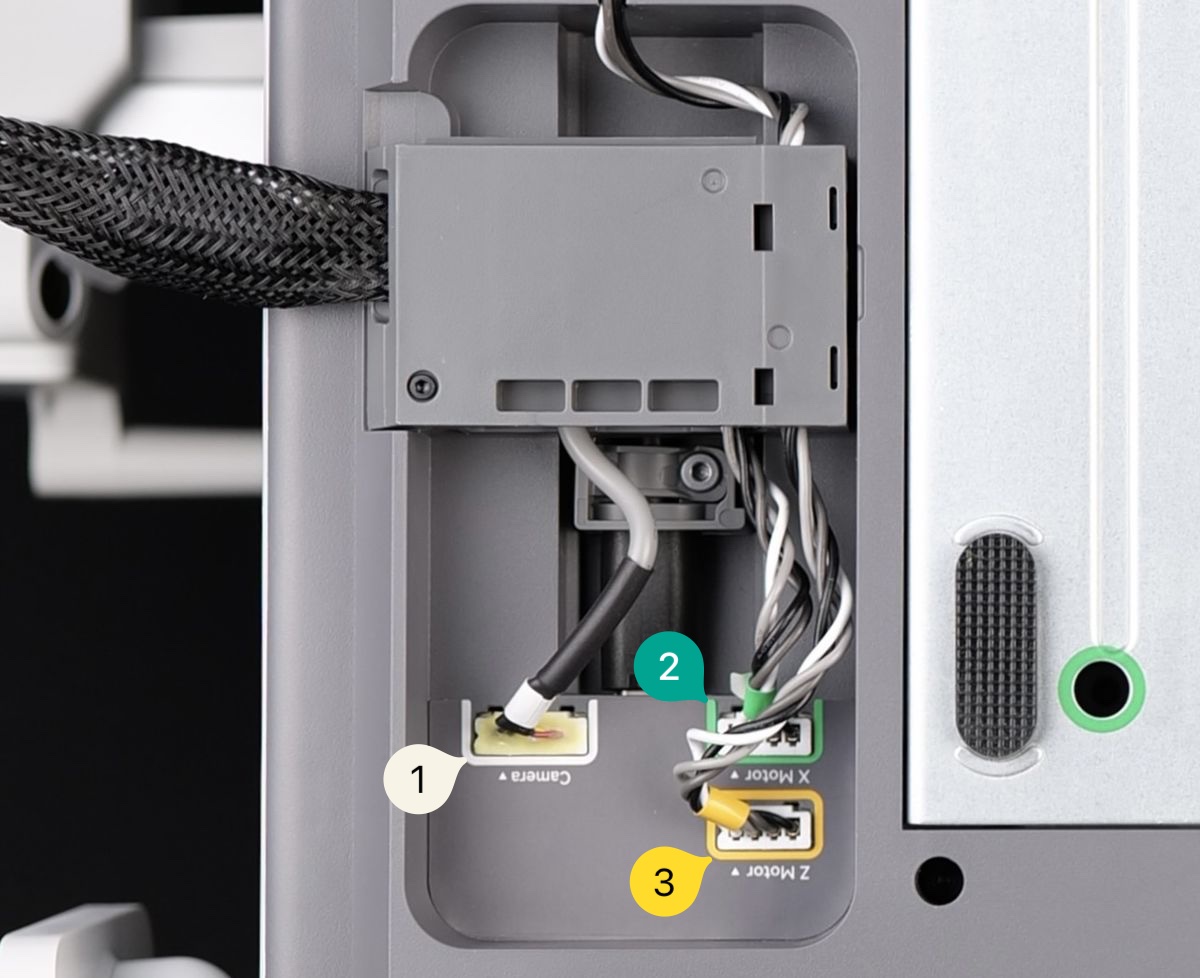

Tilslut derefter kablerne til kamera, motor X og motor Z igen for at afslutte monteringen.

Dette afslutter monteringen

Bekræft funktionen

For at sikre, at alt fungerer som forventet, skal du tænde printeren og forsøge at varme varmepladen op til 50 C
Hvis varmepladens temperatur stiger, bekræfter det, at monteringen var korrekt.

Kalibrering efter indgrebet

Der kræves ingen kalibrering.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af et nyt AC-board, så se de mulige problemer og løsninger nedenfor:

Kameraet virker ikke

Bekræft, at kameraledningen er monteret helt som vist i Trin 8. Monter kabelbeslaget, og tilslut ledningerne

X-aksen / Z-aksen virker ikke

Bekræft, at X-motorens og Z-motorens ledninger er monteret helt som vist i Trin 8. Monter kabelbeslaget, og tilslut ledningerne

Skærmen viser en fejlmeddelelse

USB-kablet er muligvis ikke sat helt i. Løsn skruen, der holder kabelbeslaget på plads, og tilslut derefter USB-kablet igen som vist i Trin 8. Monter kabelbeslaget, og tilslut ledningerne

Varmepladen varmer ikke

Varmepladen er muligvis defekt. Rapporter problemet til kundesupport, og afvent deres svar med en løsning.
