Udskiftning af filamentskærearm til A1

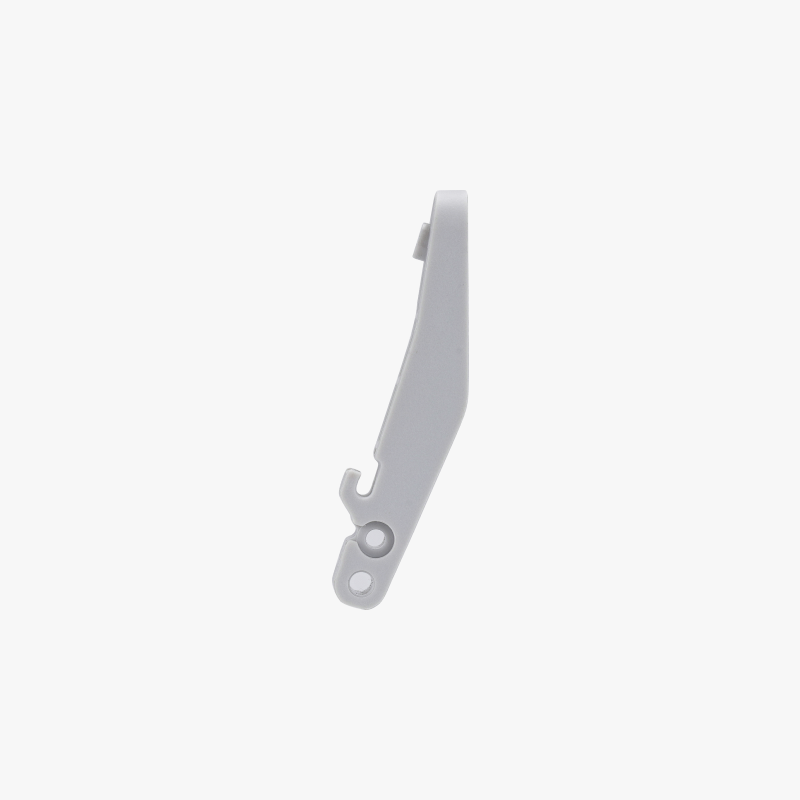

Filamentskærearm

Filamentskærearmen er en arm eller et håndtag på printhovedet med en klinge monteret, som bruges til at skære det indførte filament over lige over hotend, så du kan trække gammelt filament tilbage og indføre nyt filament.

Hvornår du skal bruge denne guide

• Selve skærearmen er fysisk beskadiget.

Nødvendige værktøjer og materialer

• Filamentskærearm (Købslink)
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, før du udfører vedligeholdelse. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skader på printeren eller det omkringliggende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedshensyn og være særligt opmærksom på ikke at klemme, beskadige eller lægge tryk på blottede ledninger, stik eller printkort. Derudover kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forbindelse med ovenstående eller trinnene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Forsigtig!

Klingen på filamentskærearmen er meget skarp. Vær opmærksom på dens placering, og pas på ikke at røre den, mens du håndterer armen.

Afmontering af skærearmen

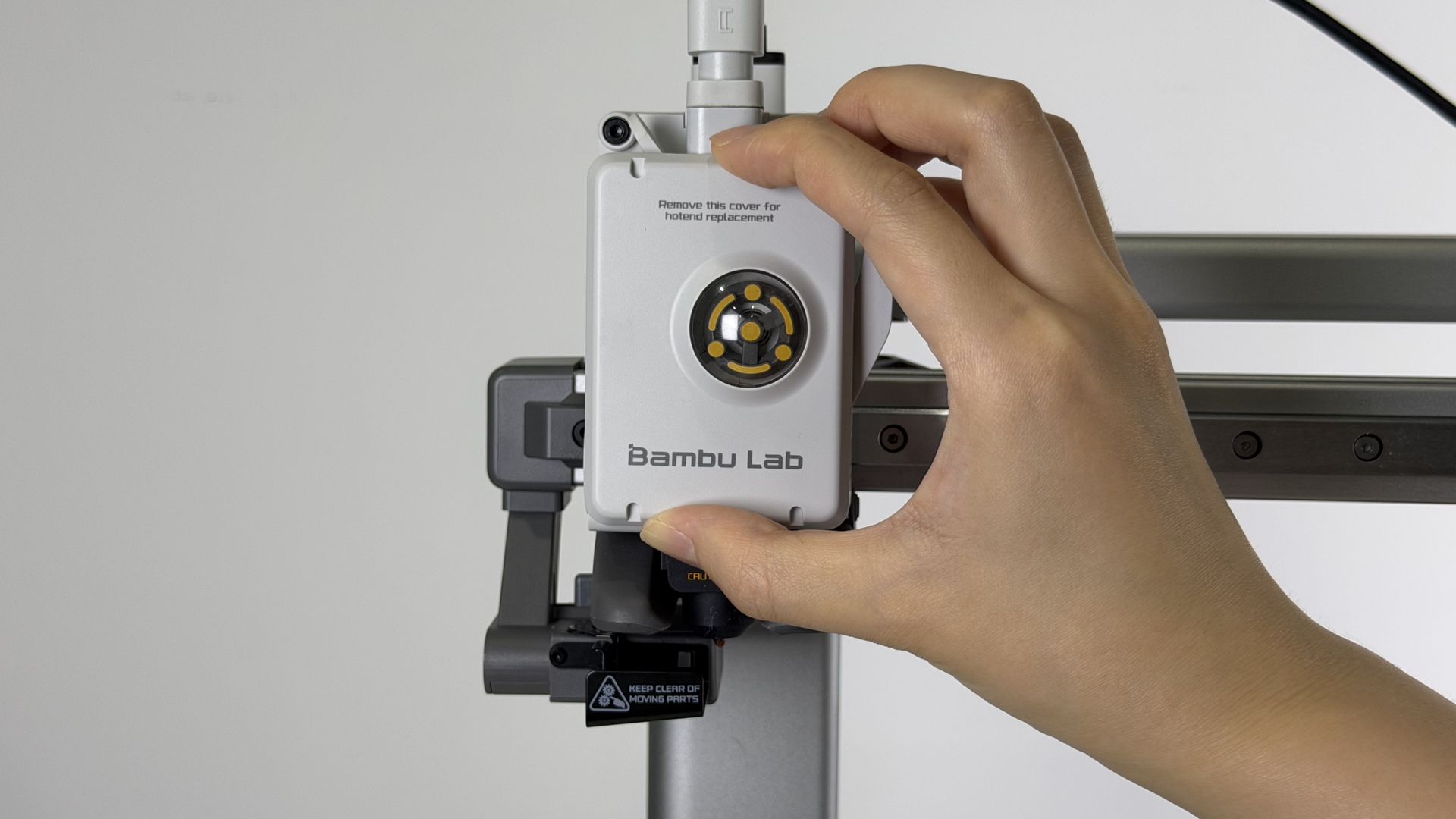

Trin 1: Åbn frontdækslet på printhovedet

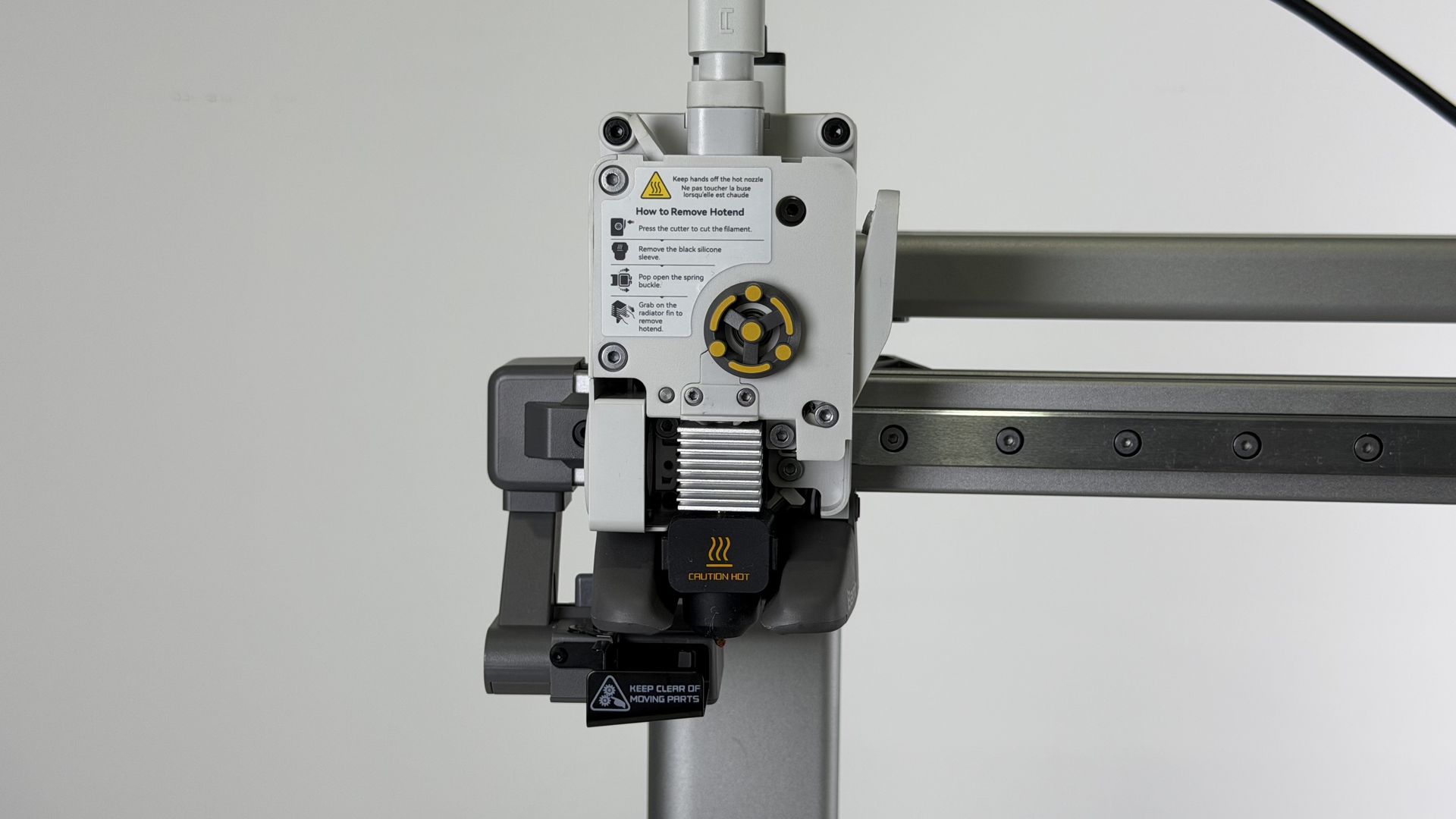

Tag fat i bunden af frontdækslet, og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan tage frontdækslet af.

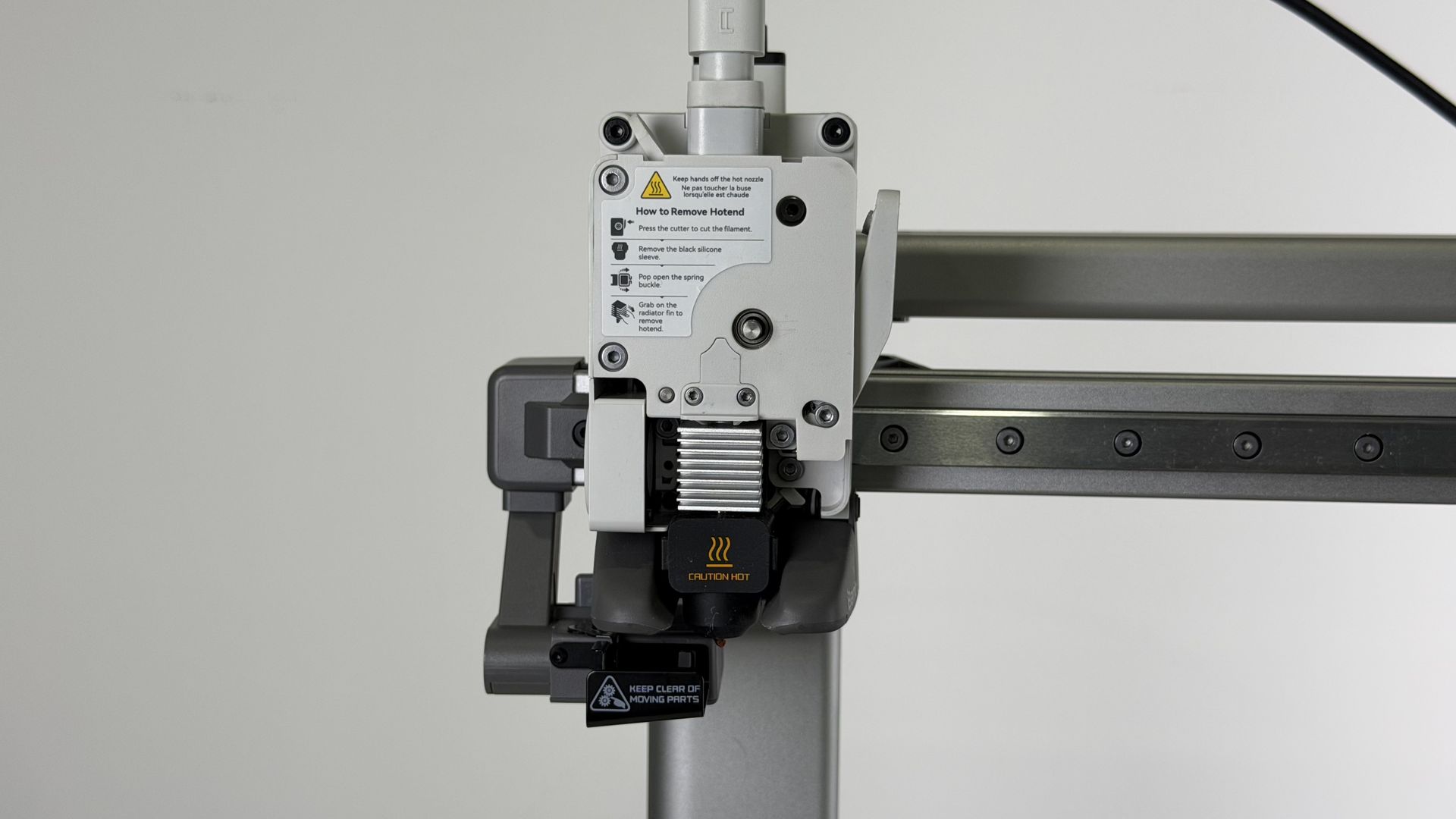

Fjern drejehjulet.

Trin 2: Afmonter dysesamlingen

Fjern silikonesokken til hotend.

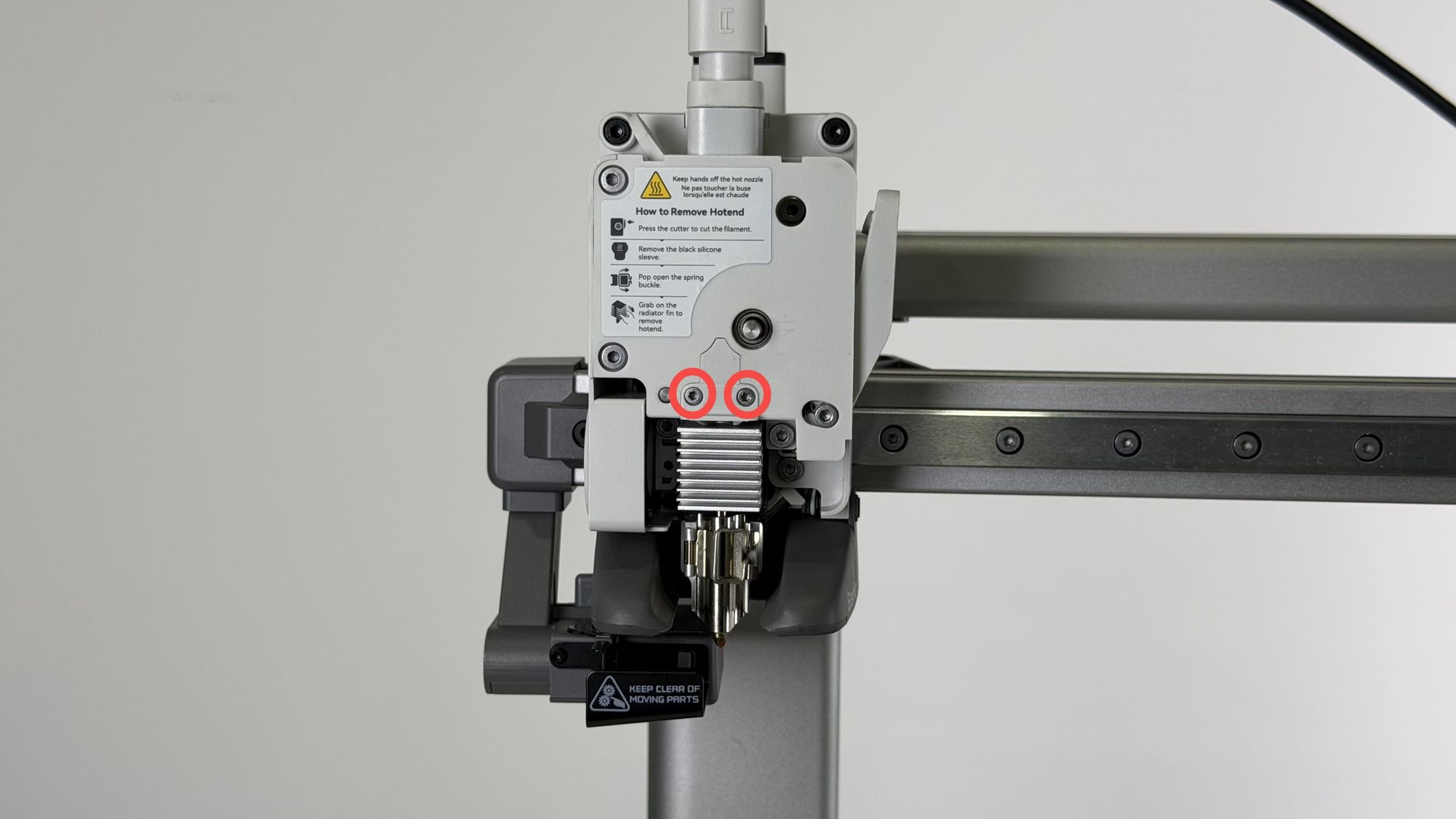

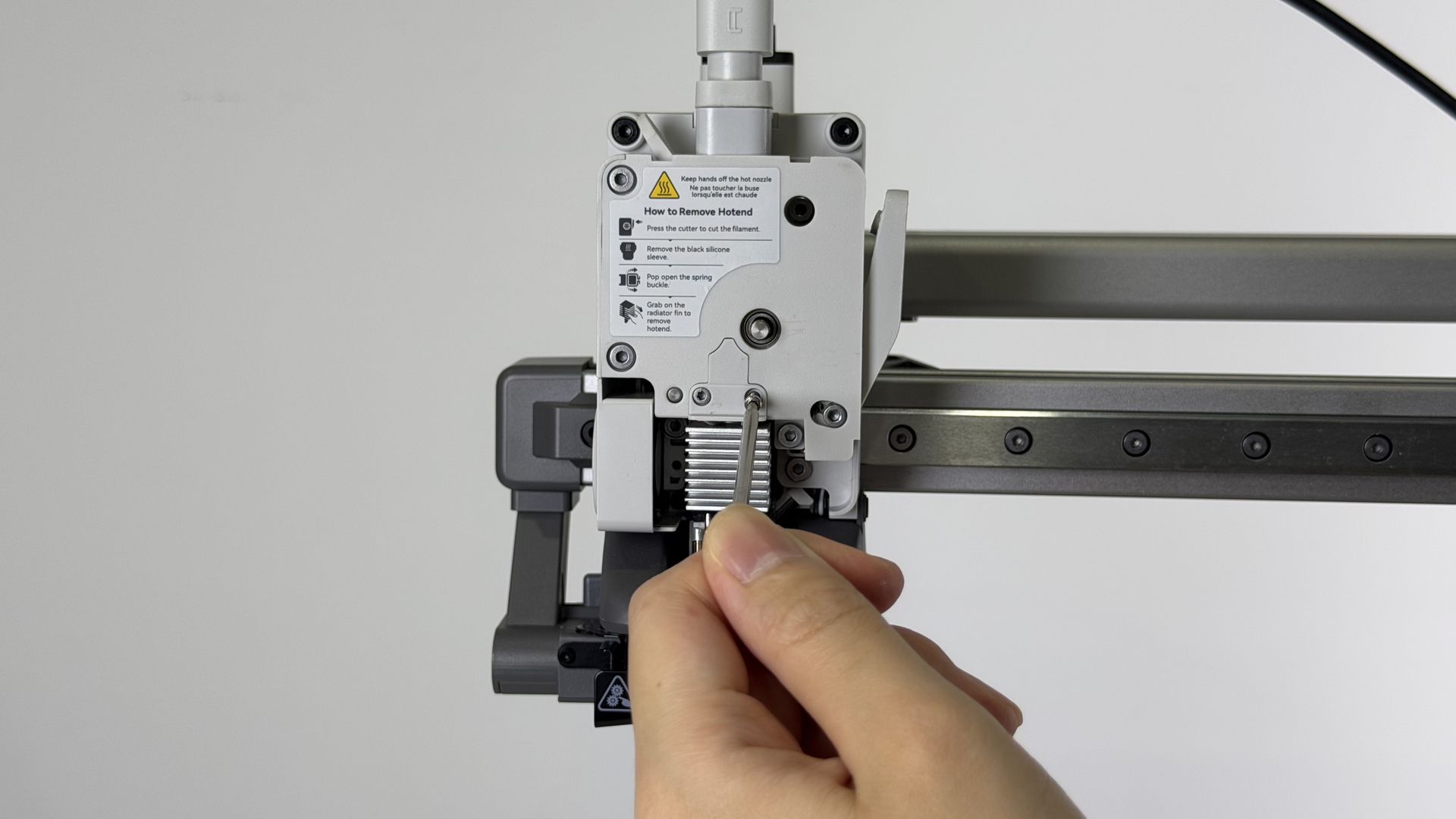

Tag trykblokken af ved at løsne de to skruer med en H1.5 unbrakonøgle.

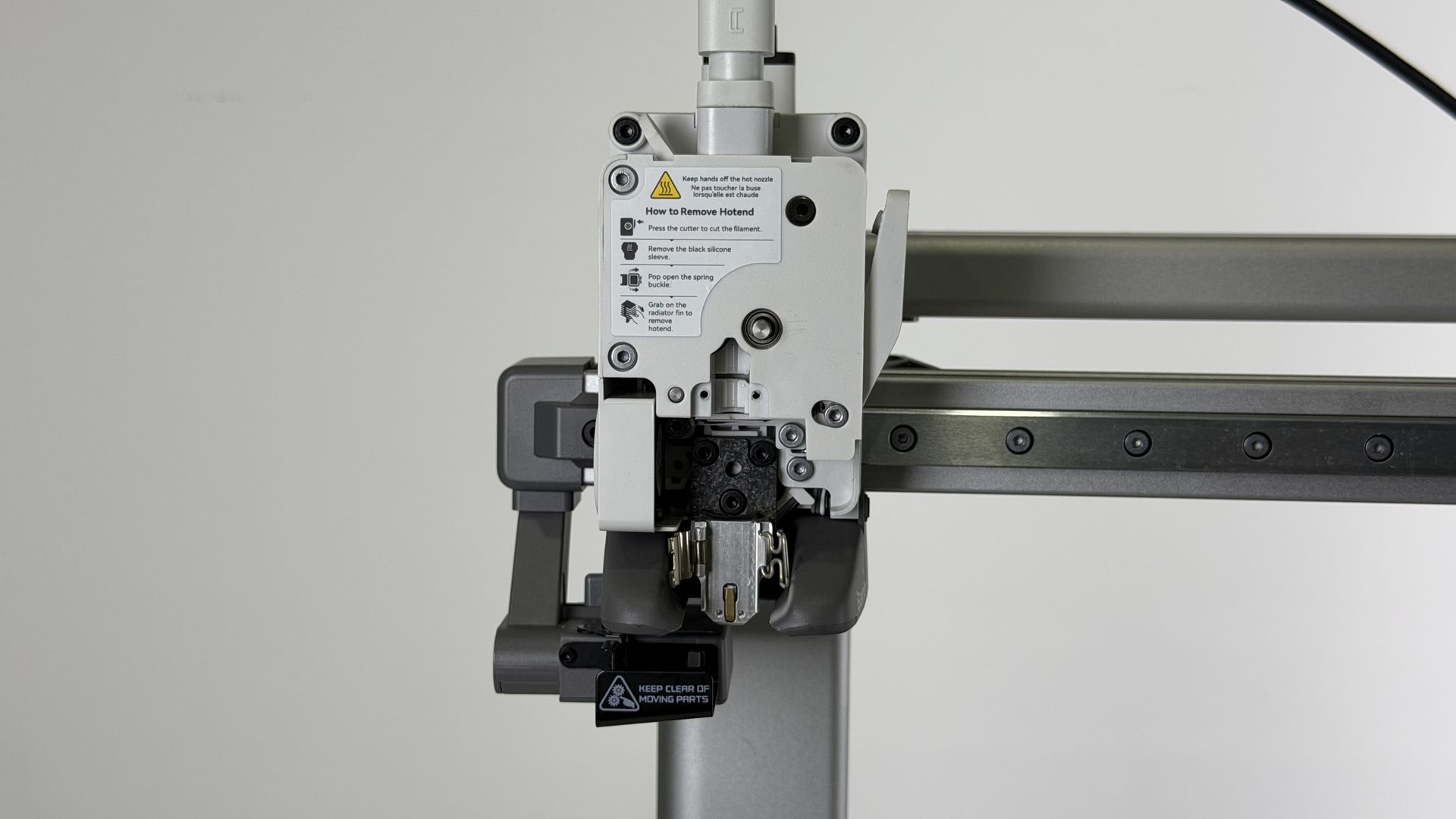

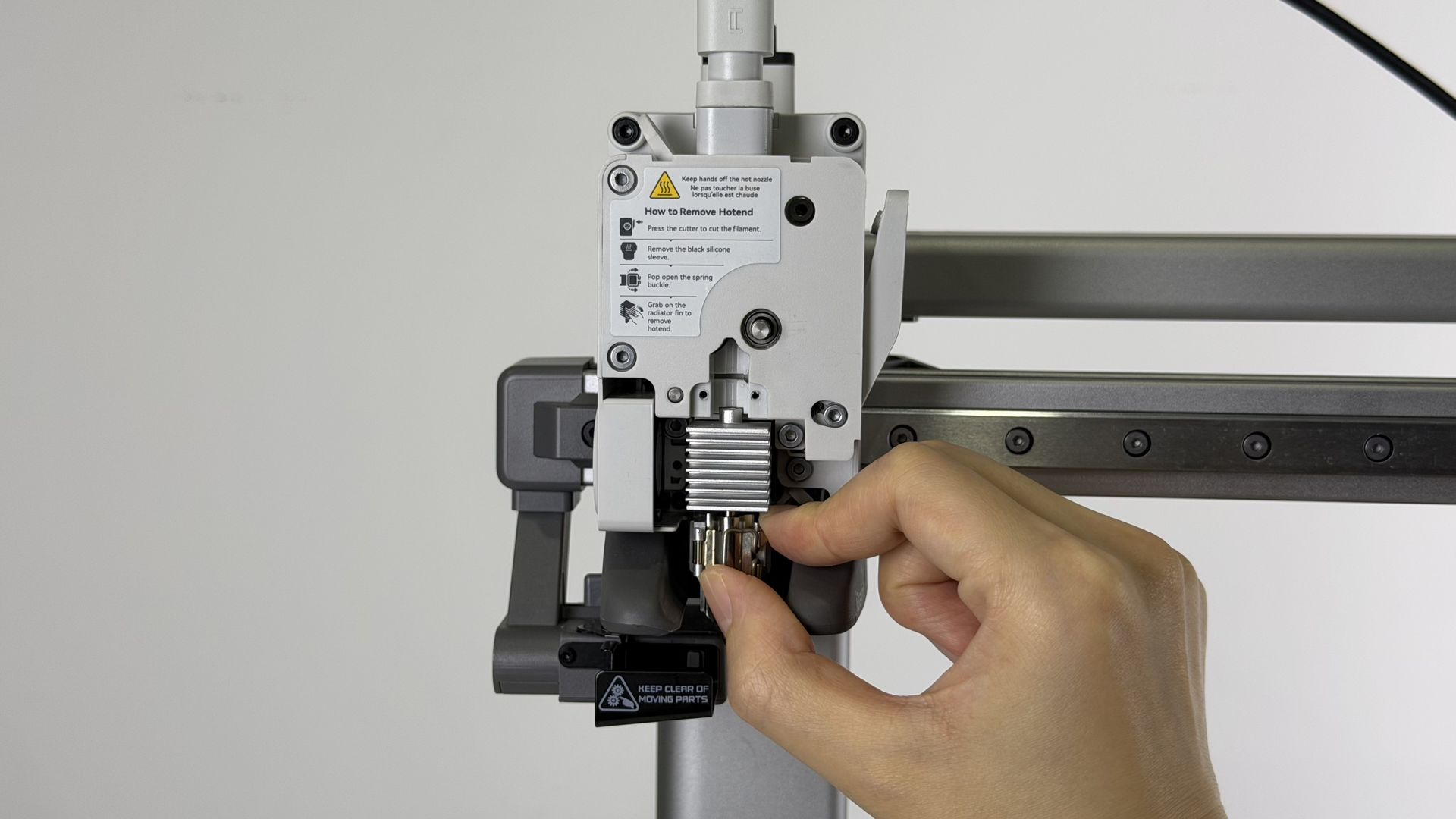

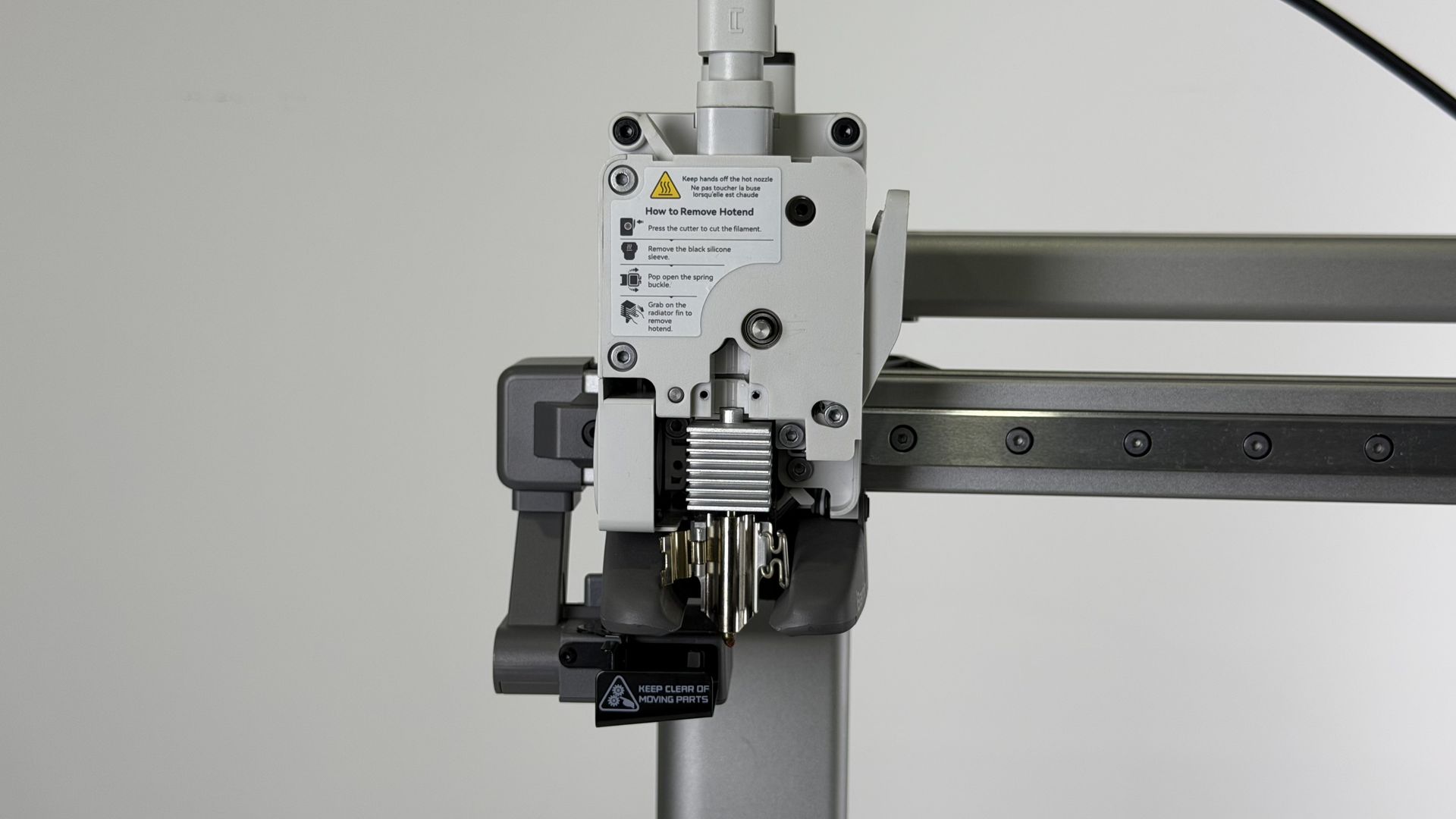

Frigør hotend-clipsen, og afmonter dysesamlingen.

Trin 3: Afmonter filamenthub-samlingen

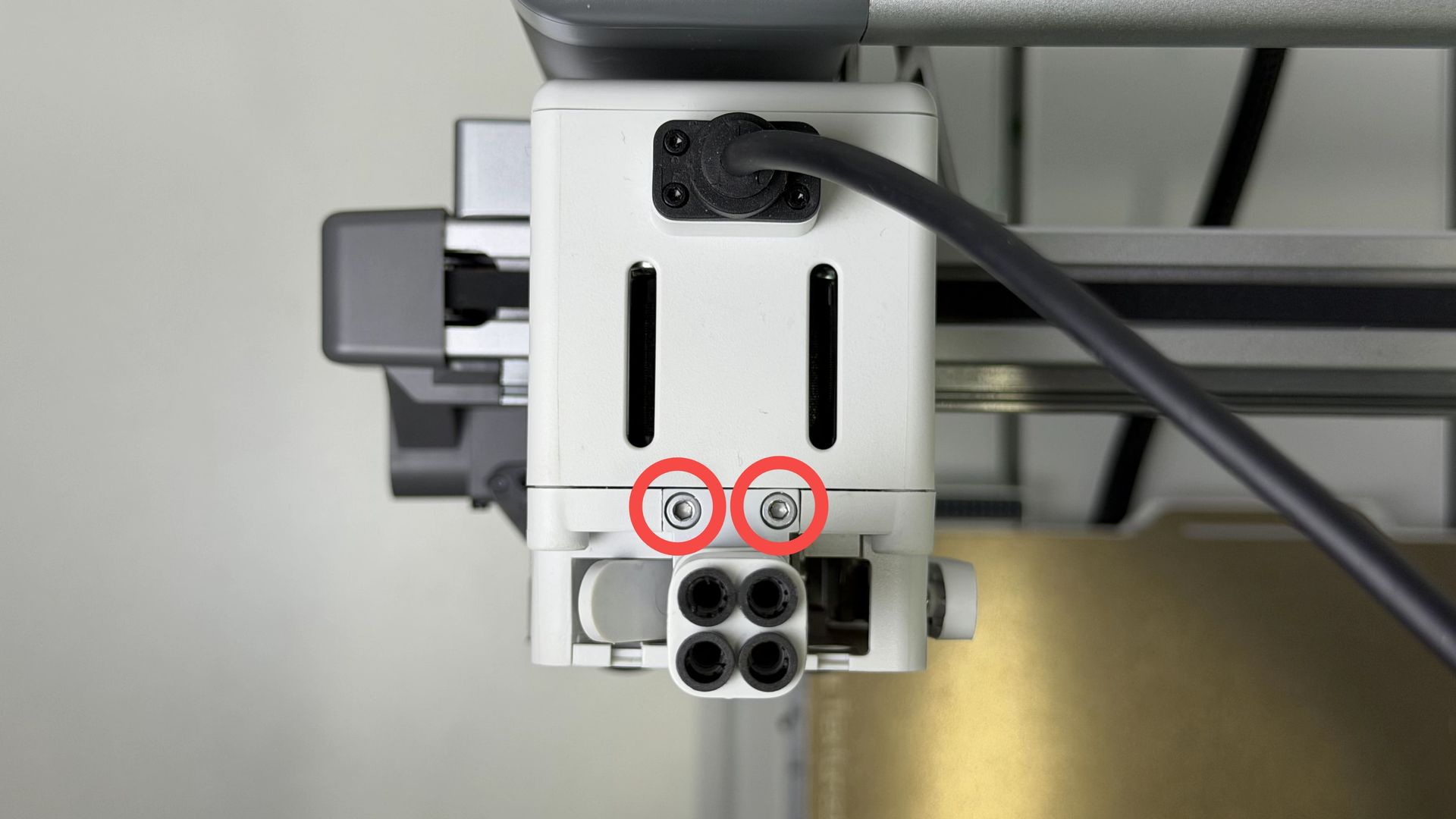

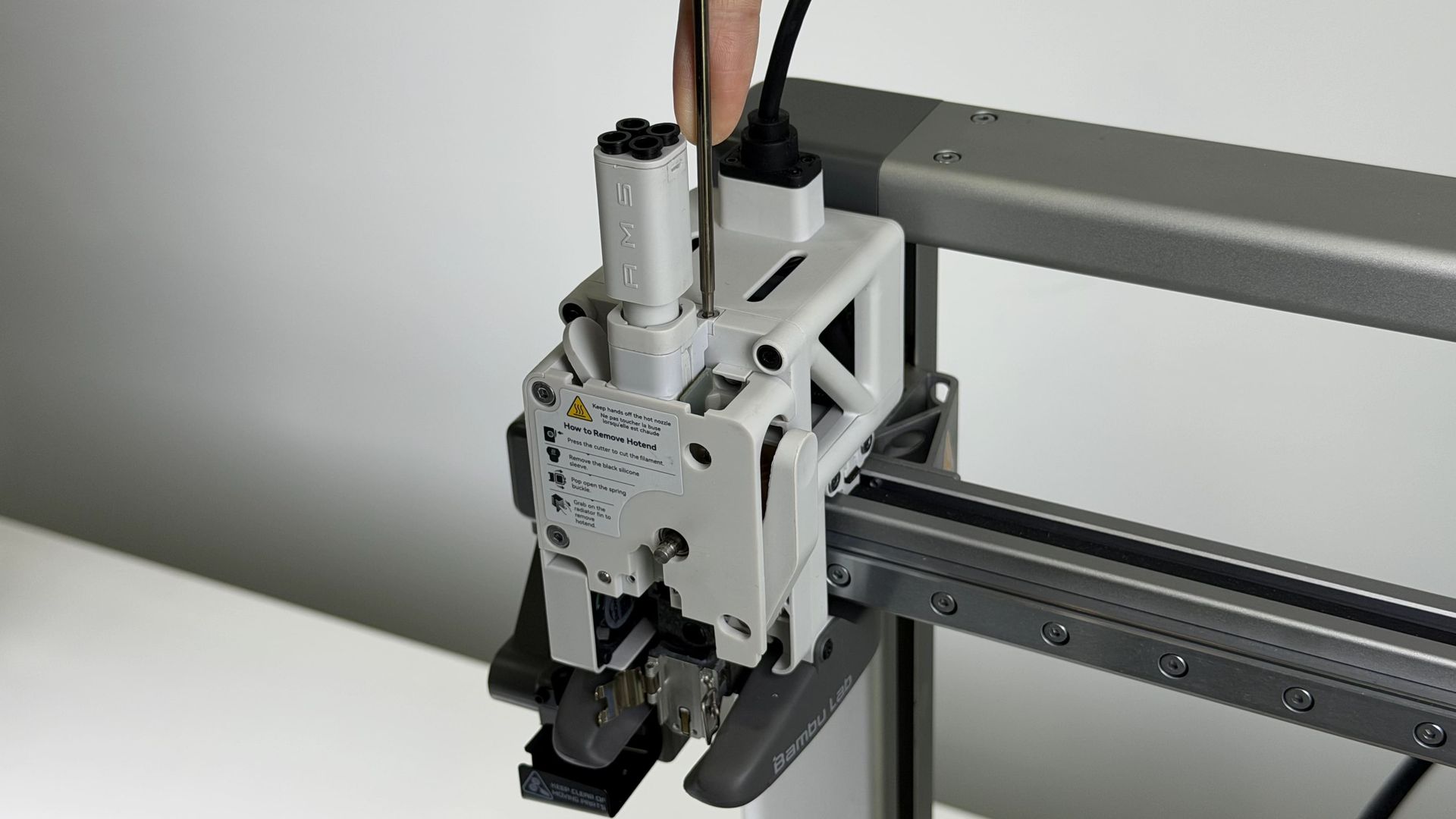

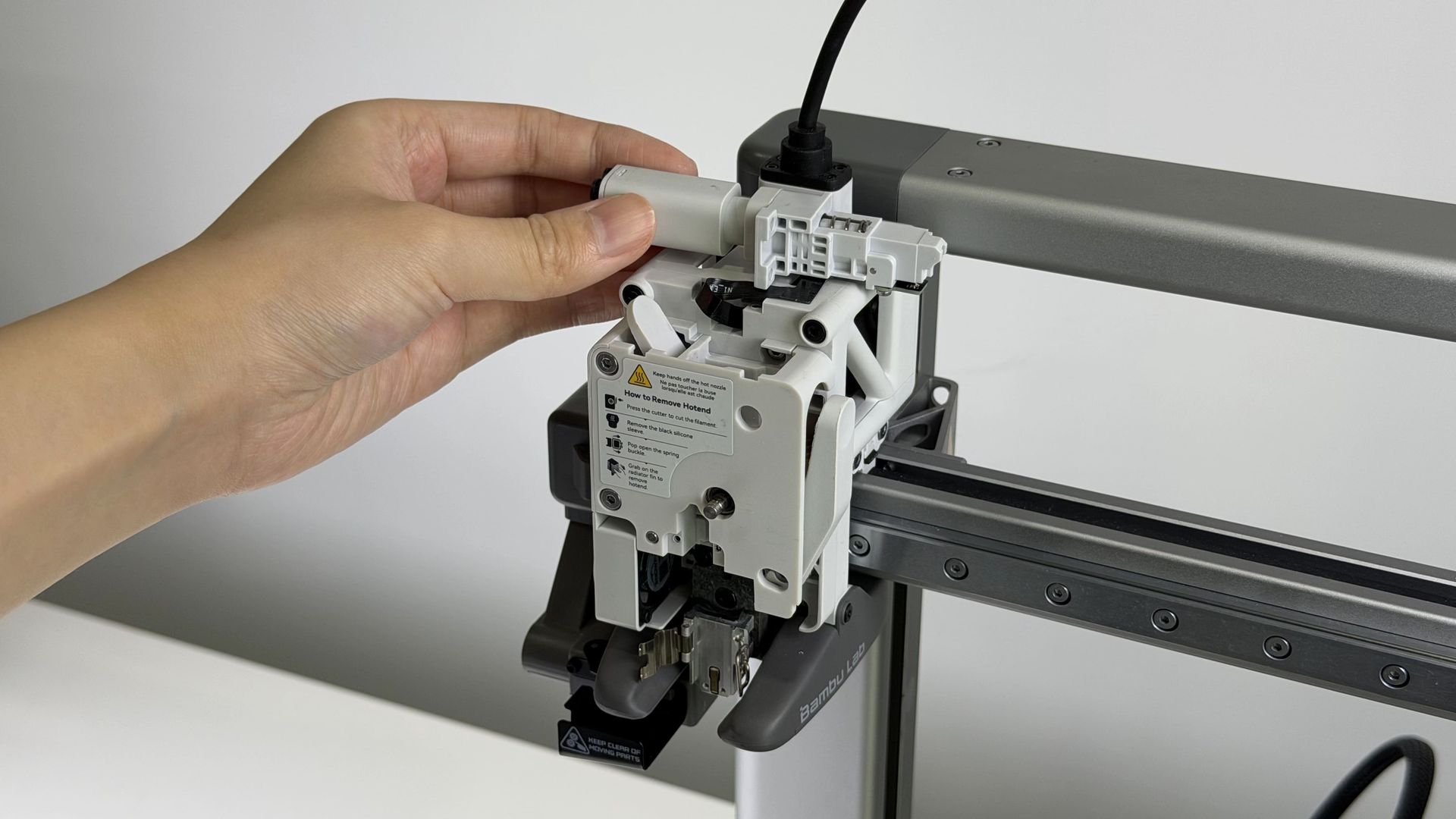

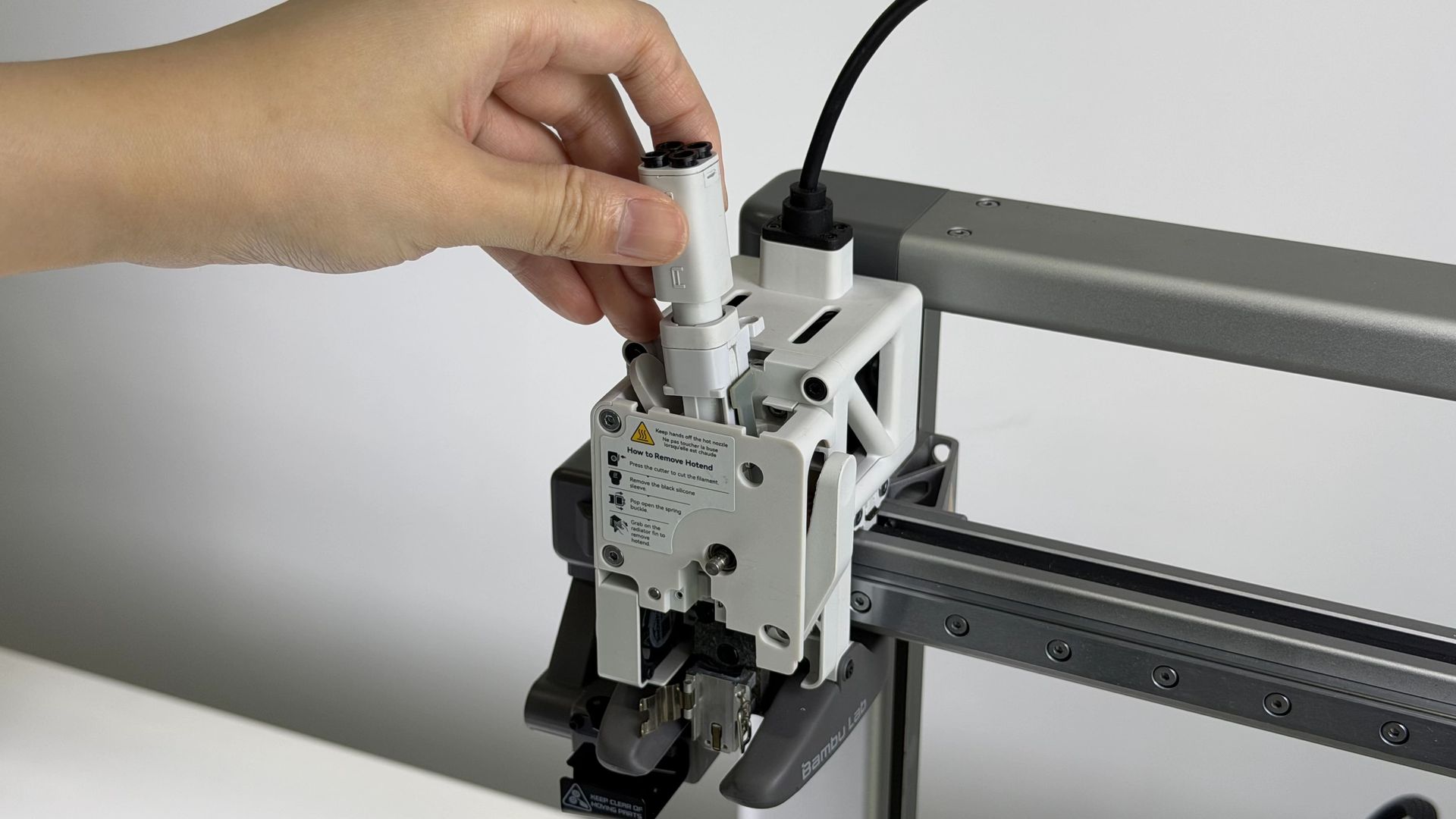

Brug en H2.0 unbrakonøgle til at løsne de to skruer, og tag derefter filamenthubben ud. Pas på ikke at beskadige det sorte FPC-kabel. Når du har fjernet filamenthubben, kan du placere den oven på printhovedet som vist på billedet.

Trin 4: Afmonter filamentskæreren

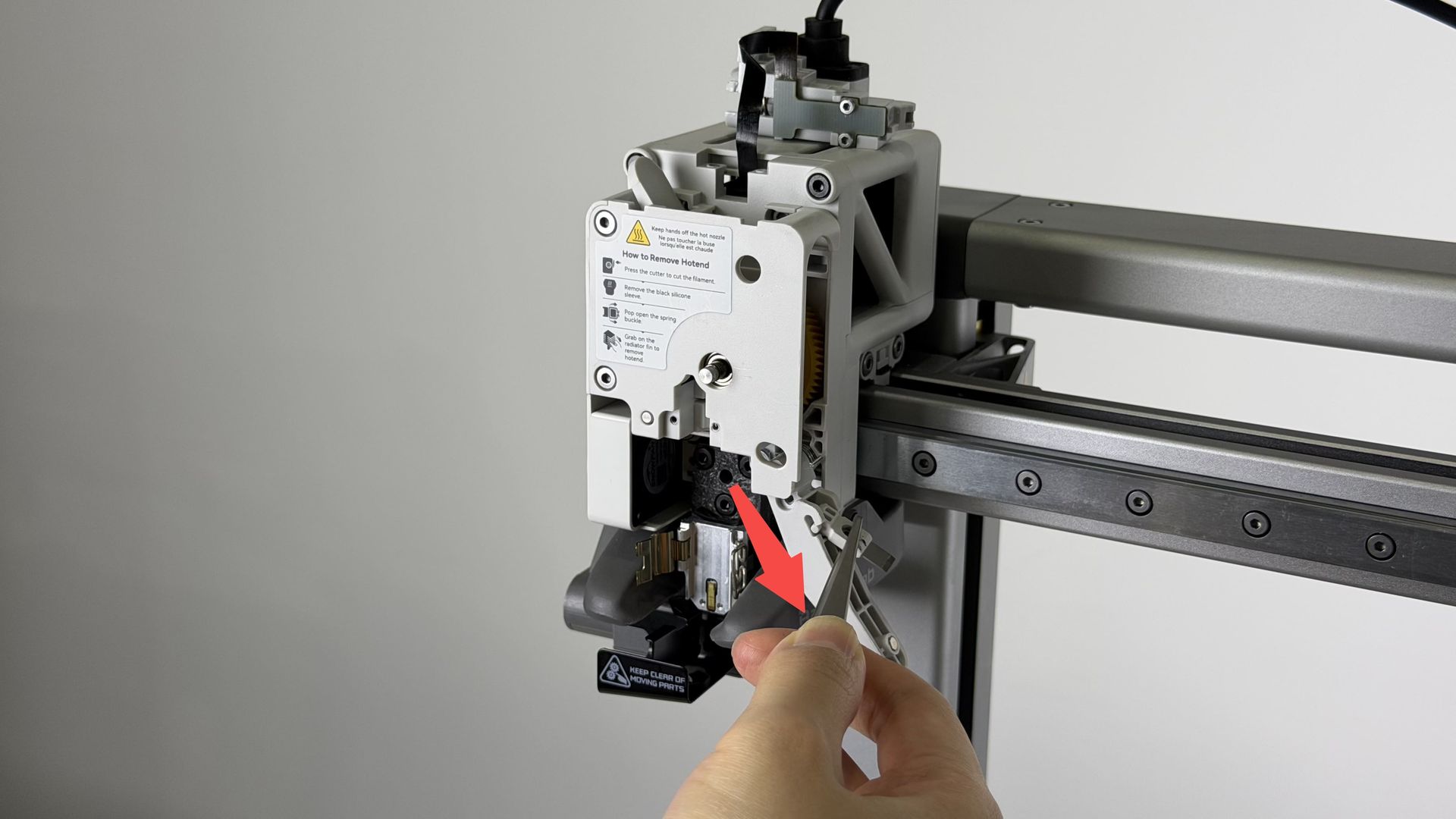

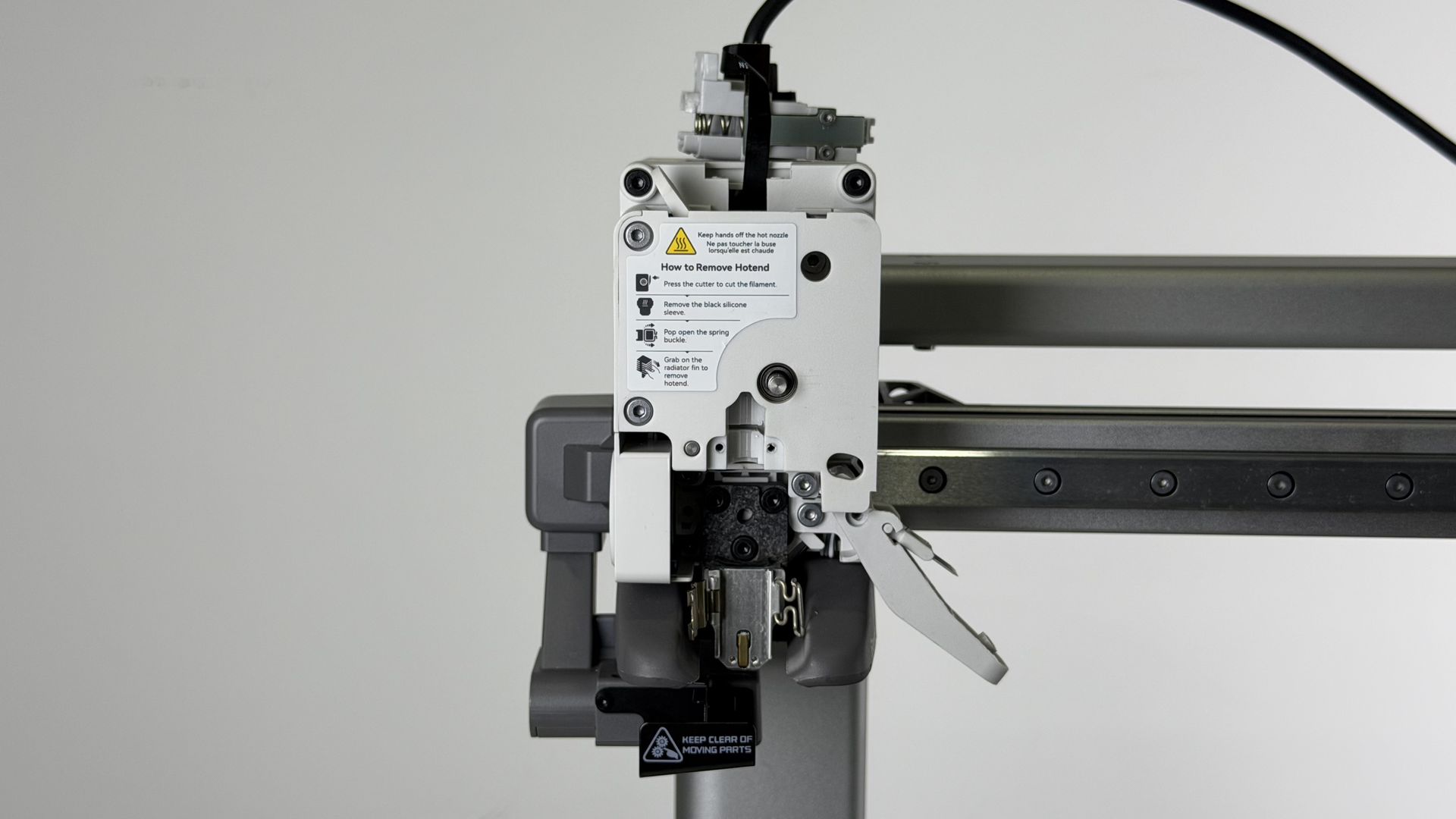

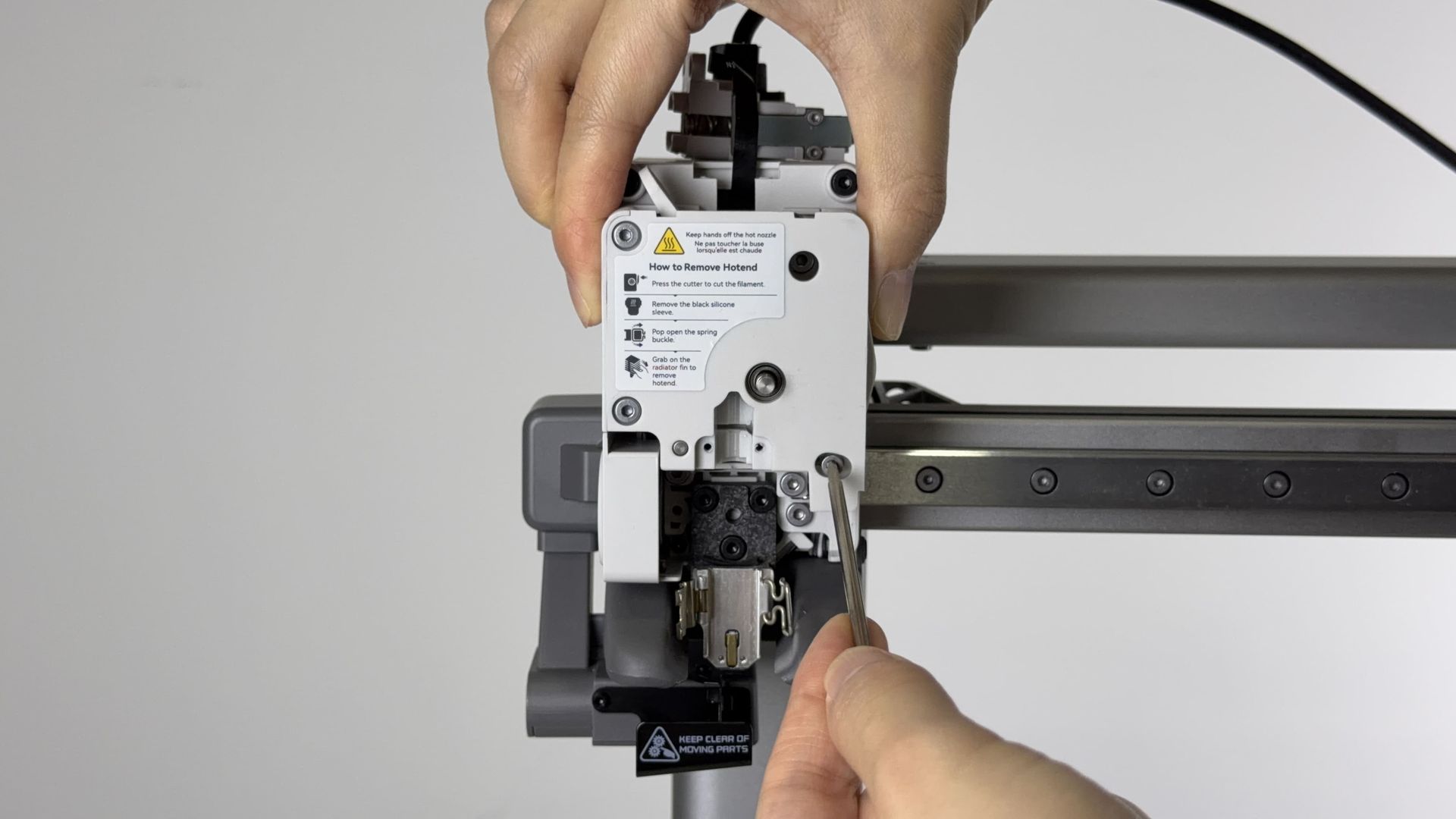

Frigør filamentskærearmen. Start med at holde filamentskæreren trykket ind, så den enkelte skrue, der holder den på plads, let kan fjernes. Bliv ved med at holde armen trykket, indtil skruen er helt fjernet, og slip derefter forsigtigt skærearmen.

Vigtigt！ Klingen har skarpe hjørner, og der er risiko for at skære dig. Fortsæt med forsigtighed!

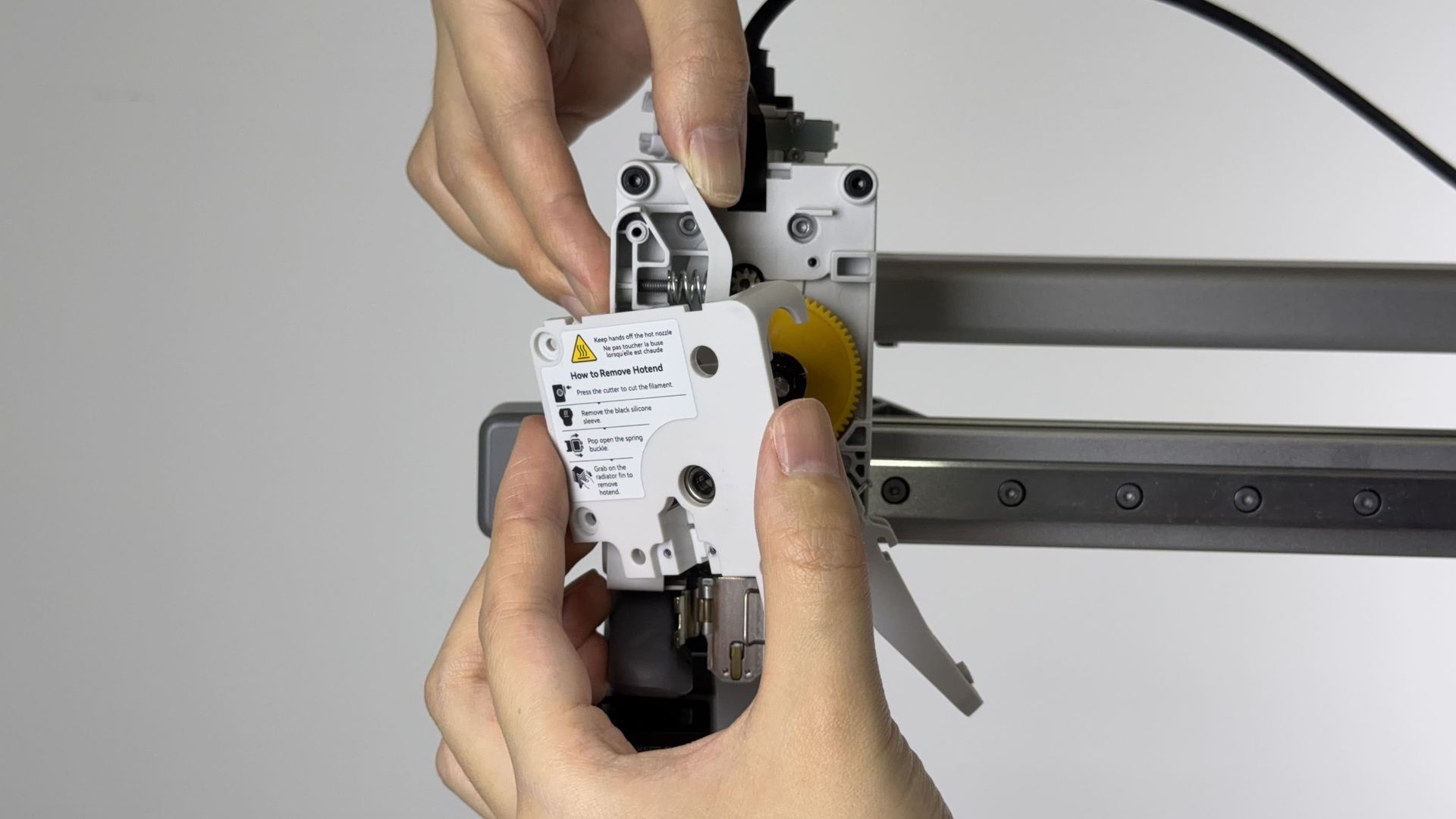

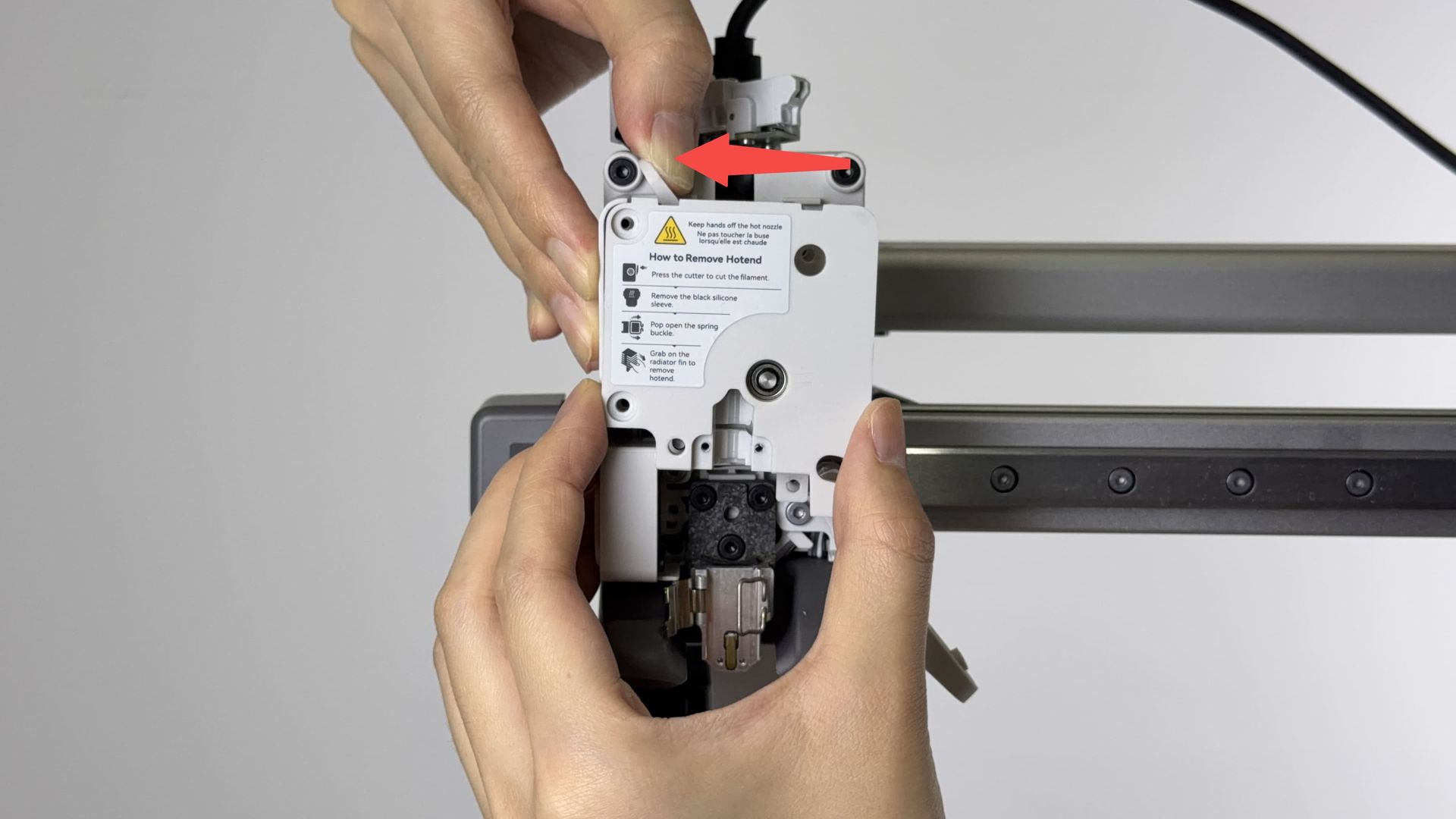

Trin 5: Afmonter frontdækslet på ekstruderen

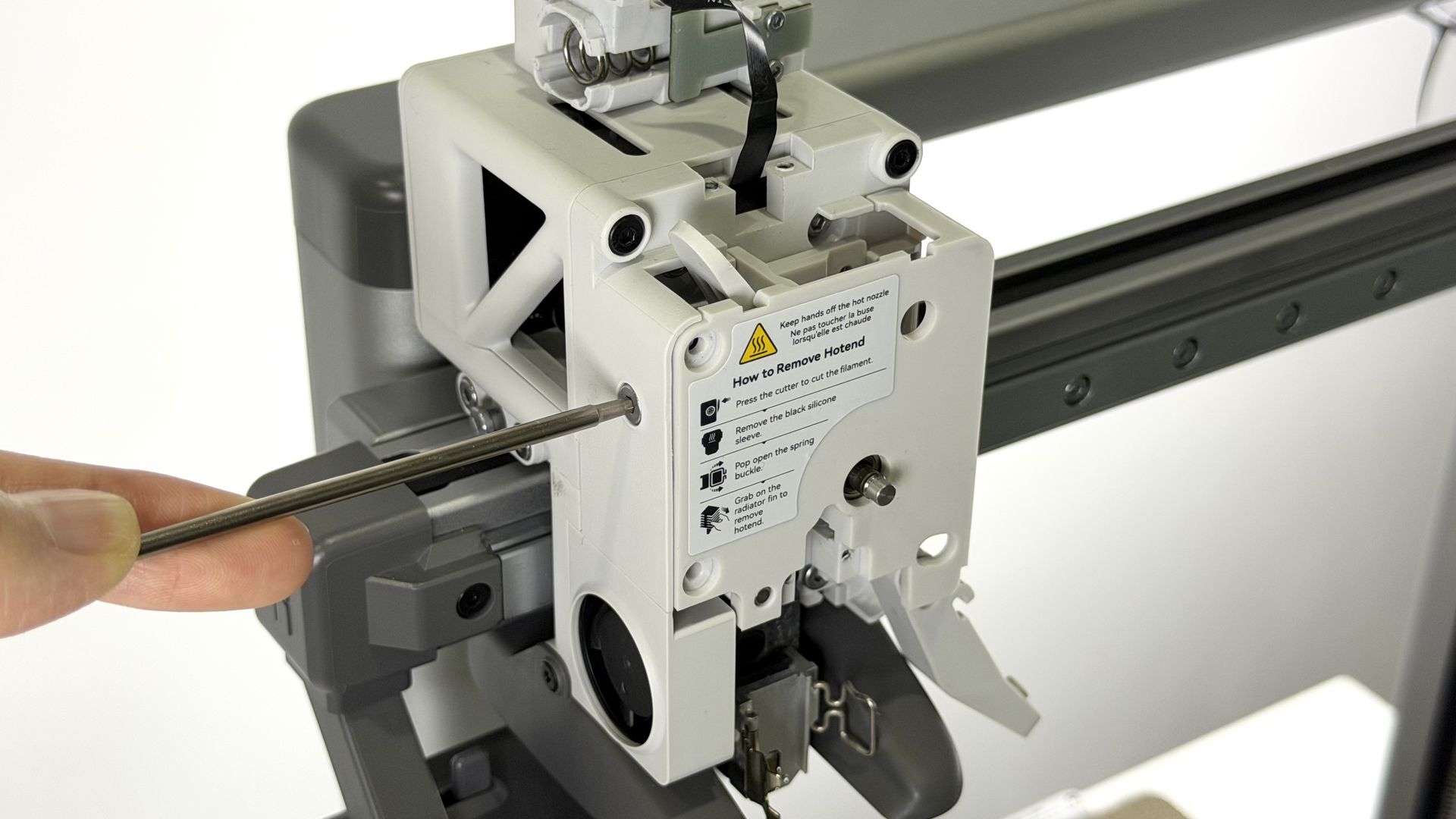

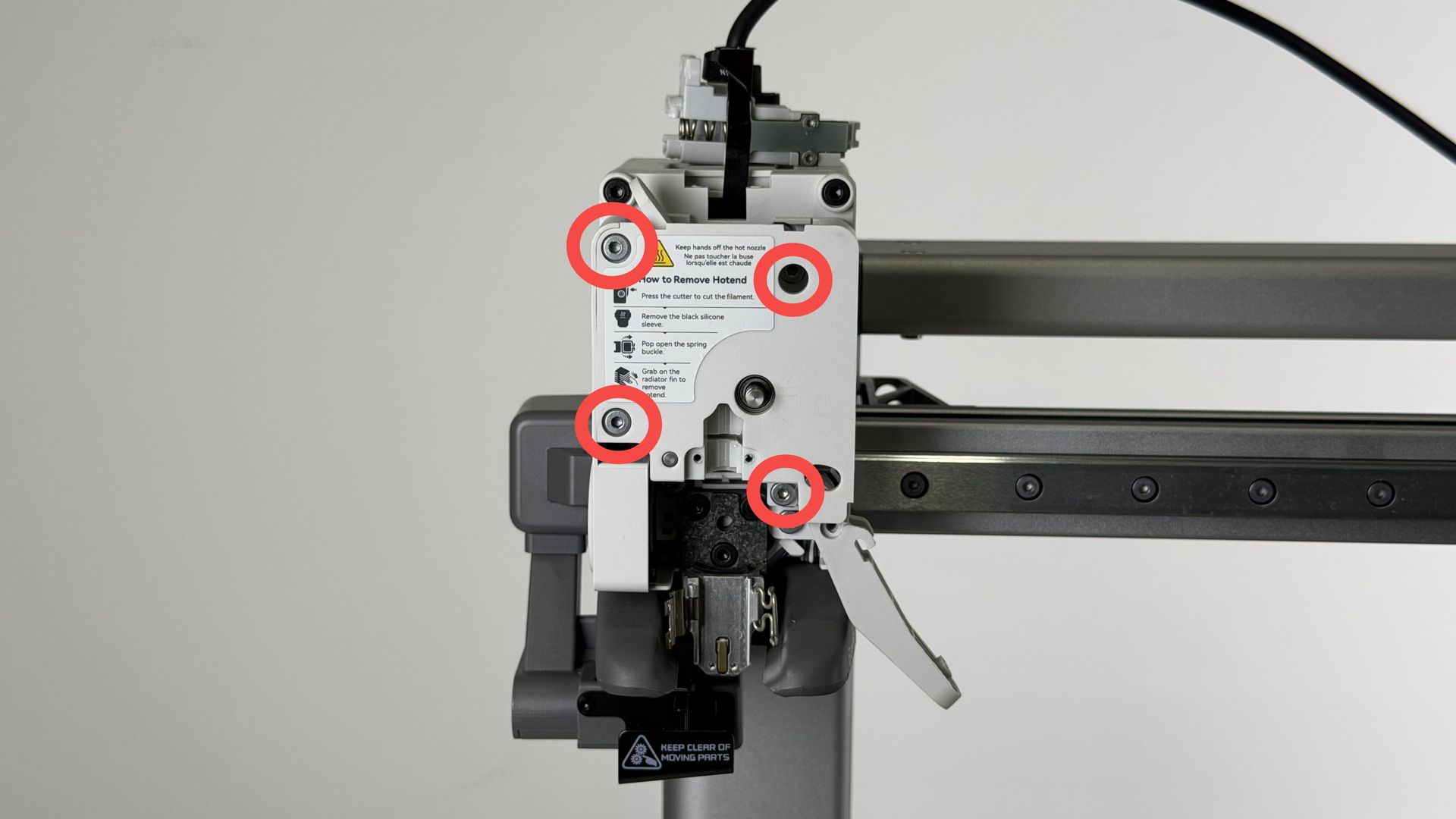

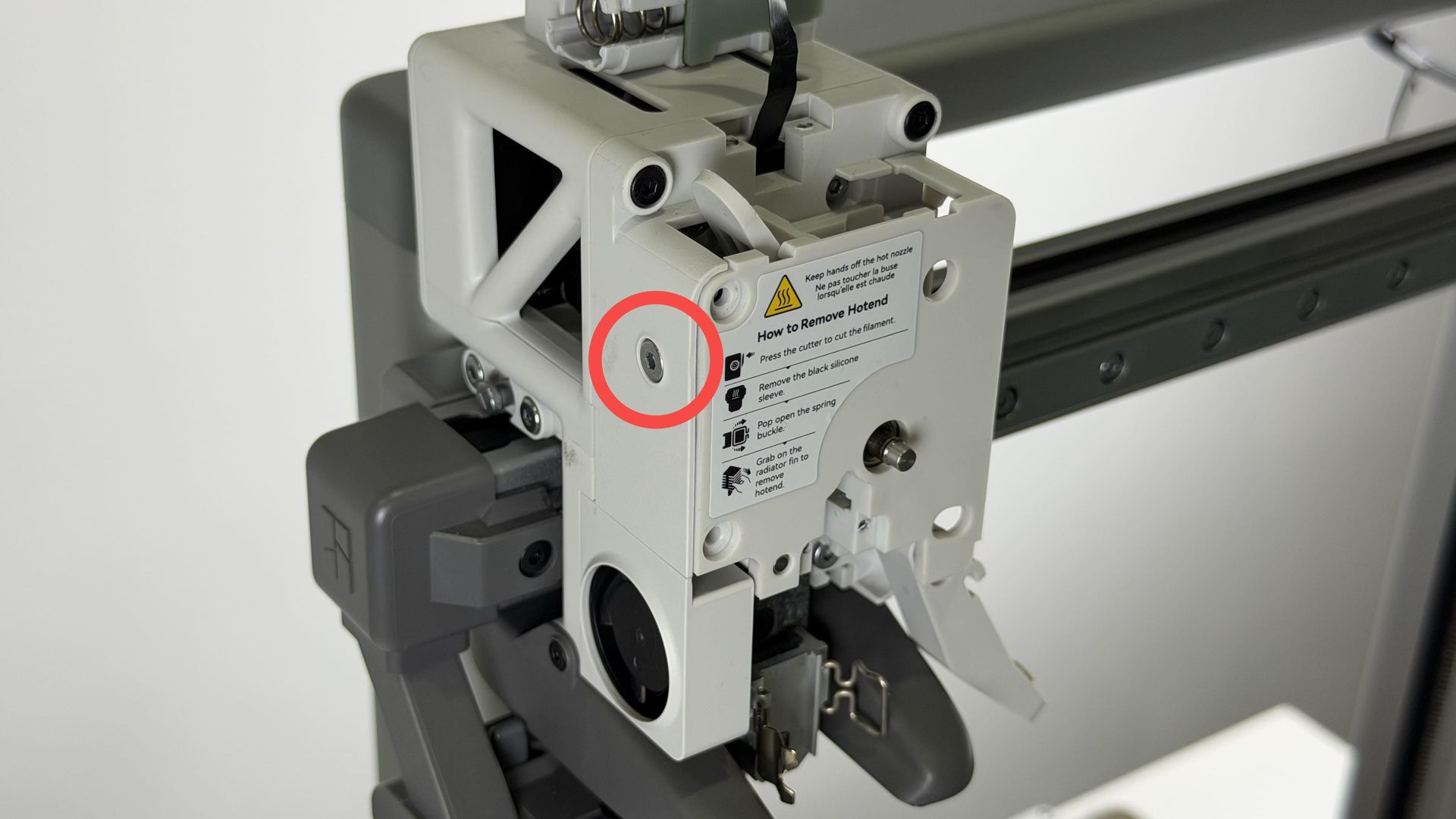

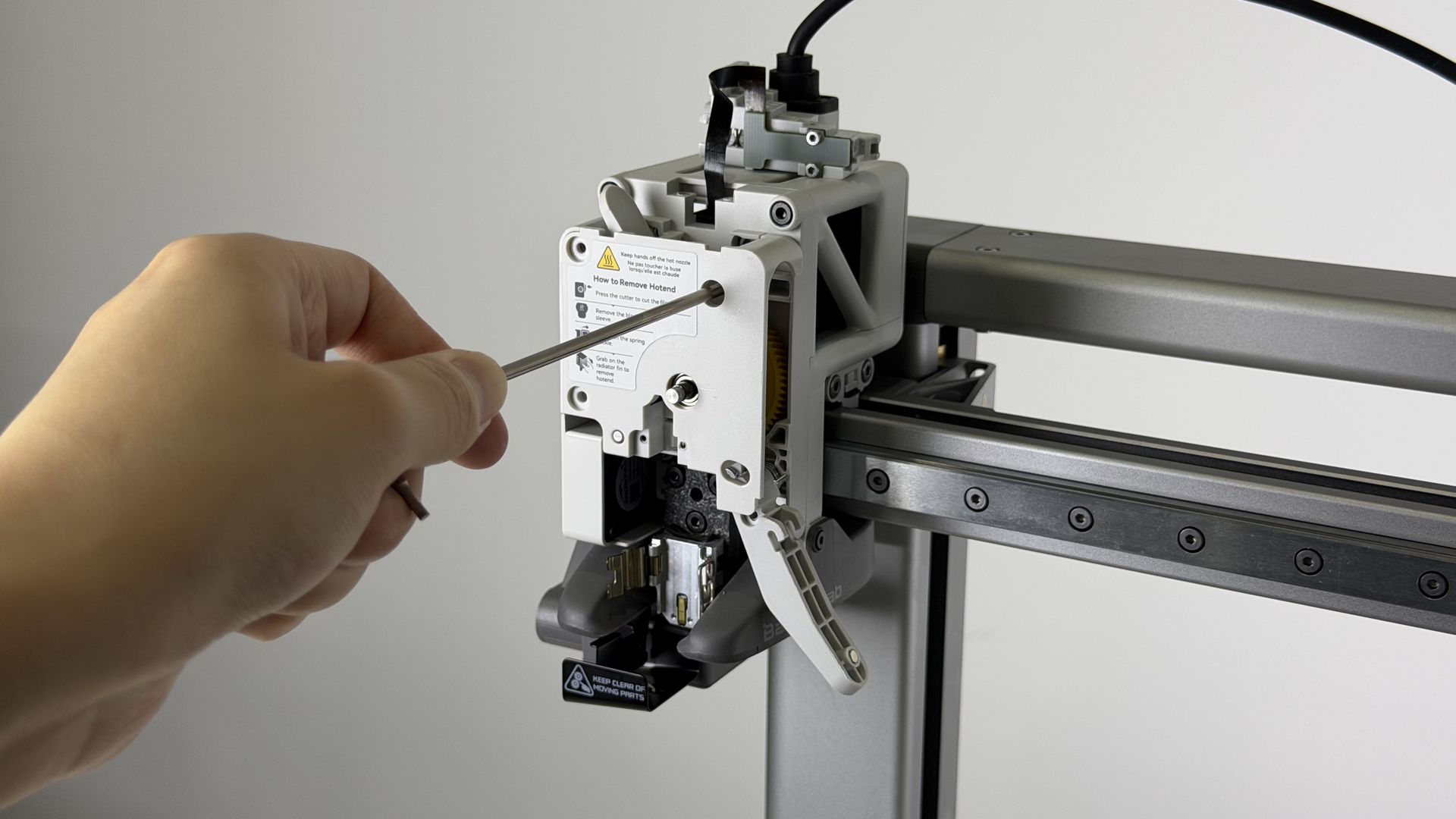

Brug en H2.0 unbrakonøgle til at løsne de fire fastgørelsesskruer på frontdækslet.

Trin 6: Afmonter skærearmen

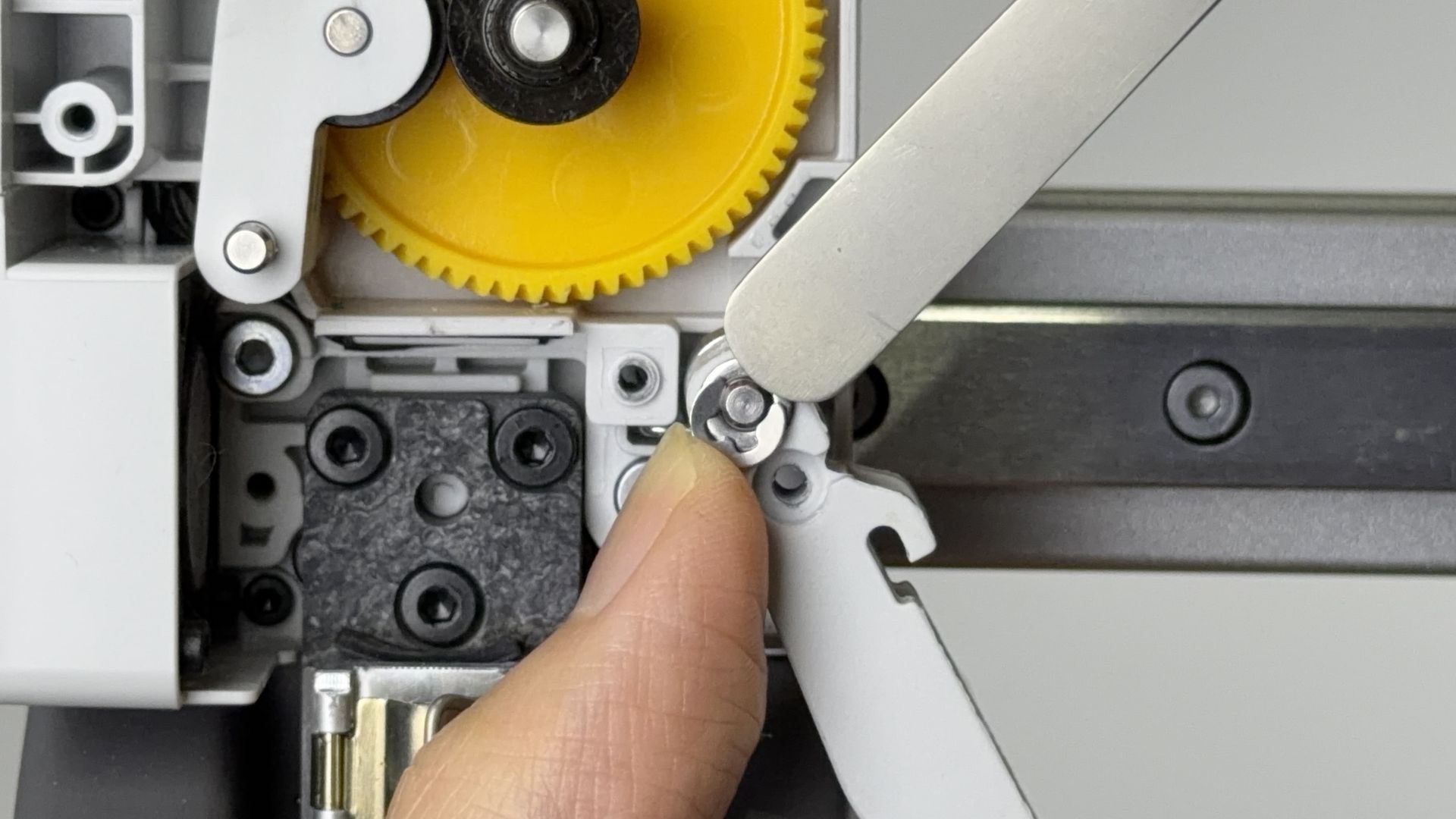

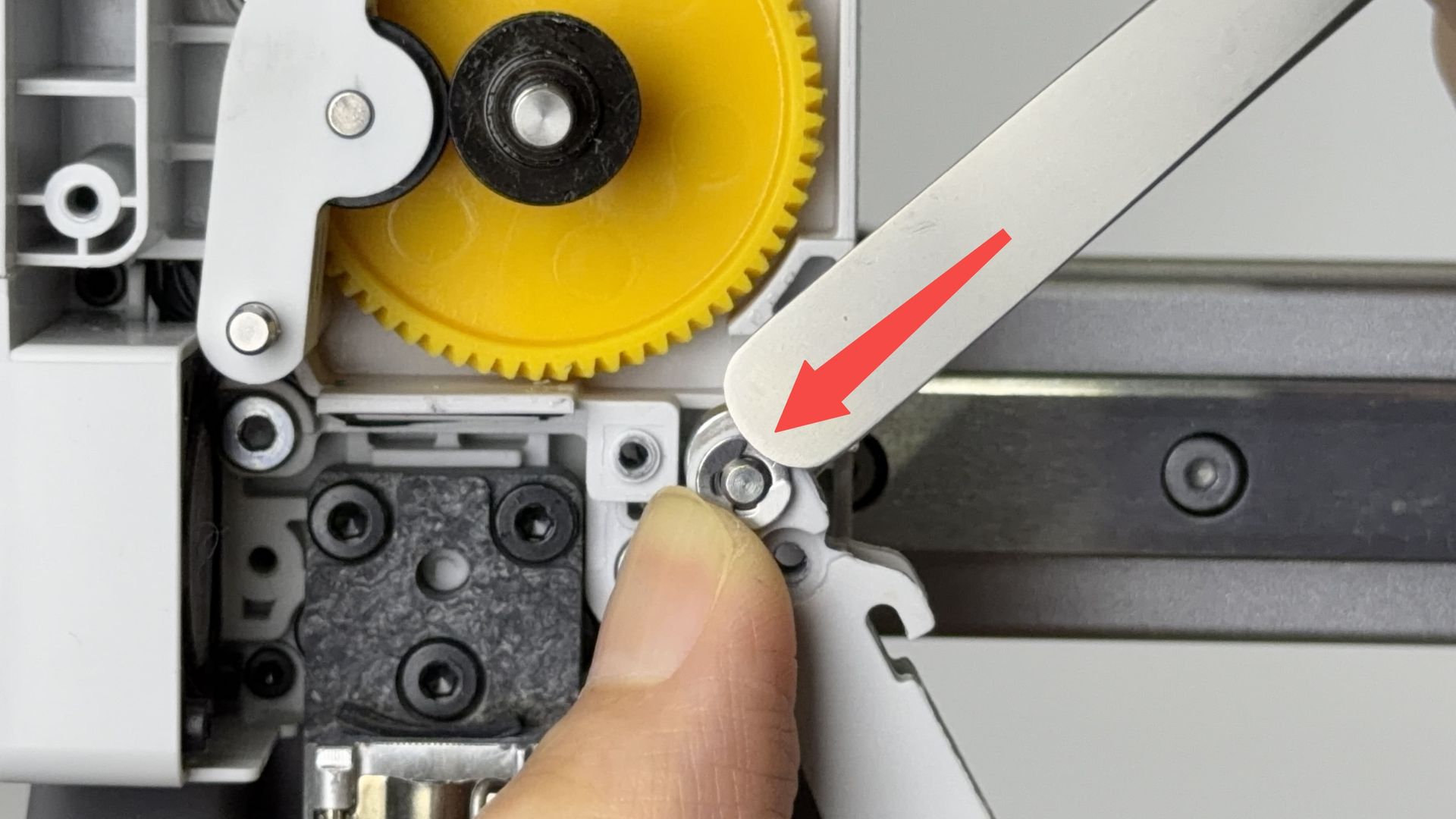

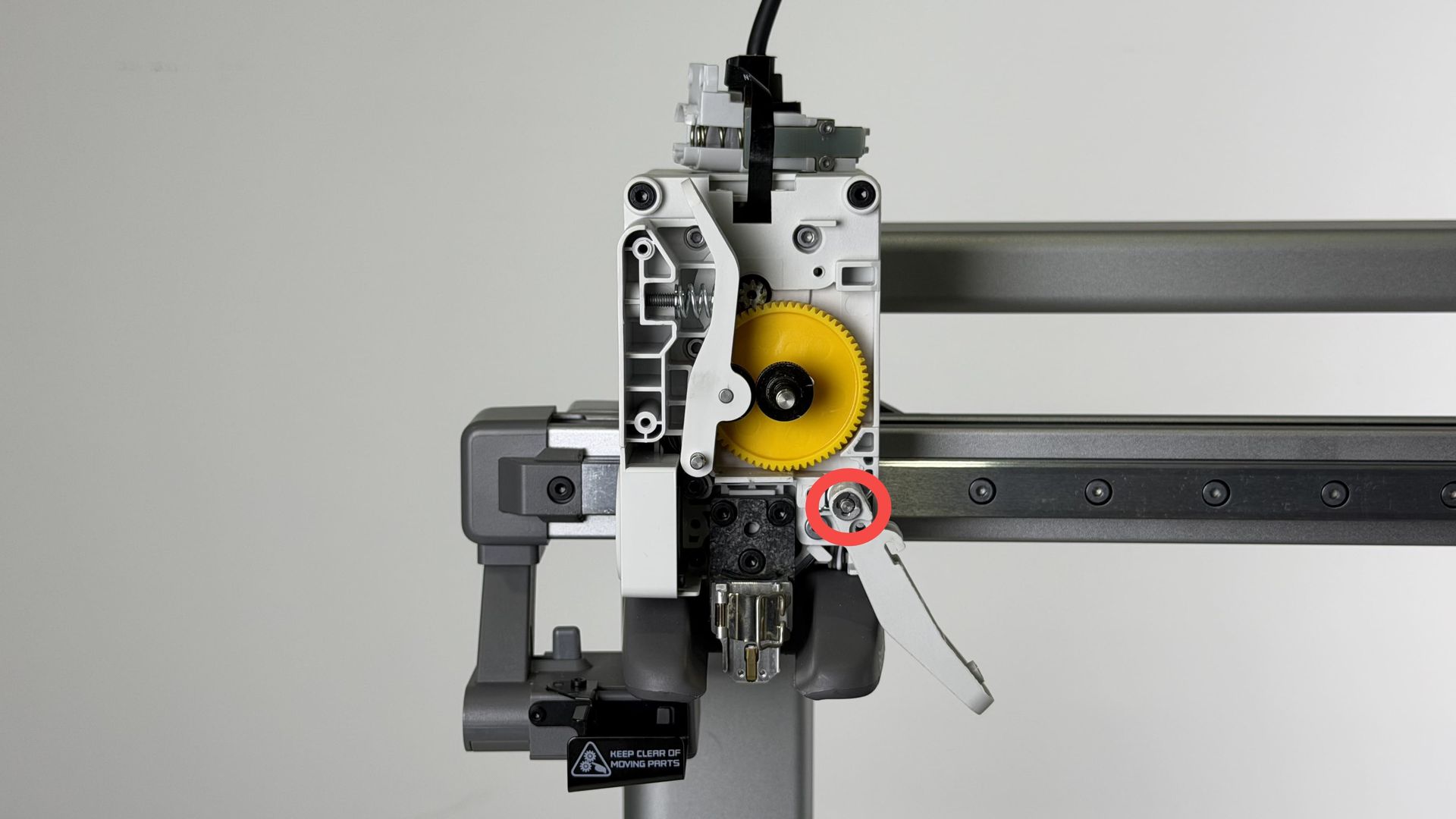

Brug et værktøj til forsigtigt at skubbe den runde låseclips af filamentarmens stift. Sørg for at have et fast greb om clipsen med enten hånden eller pincetten, og træk den helt af.

Bemærk: Den runde låseclips kan pludselig springe ud under afmonteringen, så vær forberedt på, at clipsen frigøres.

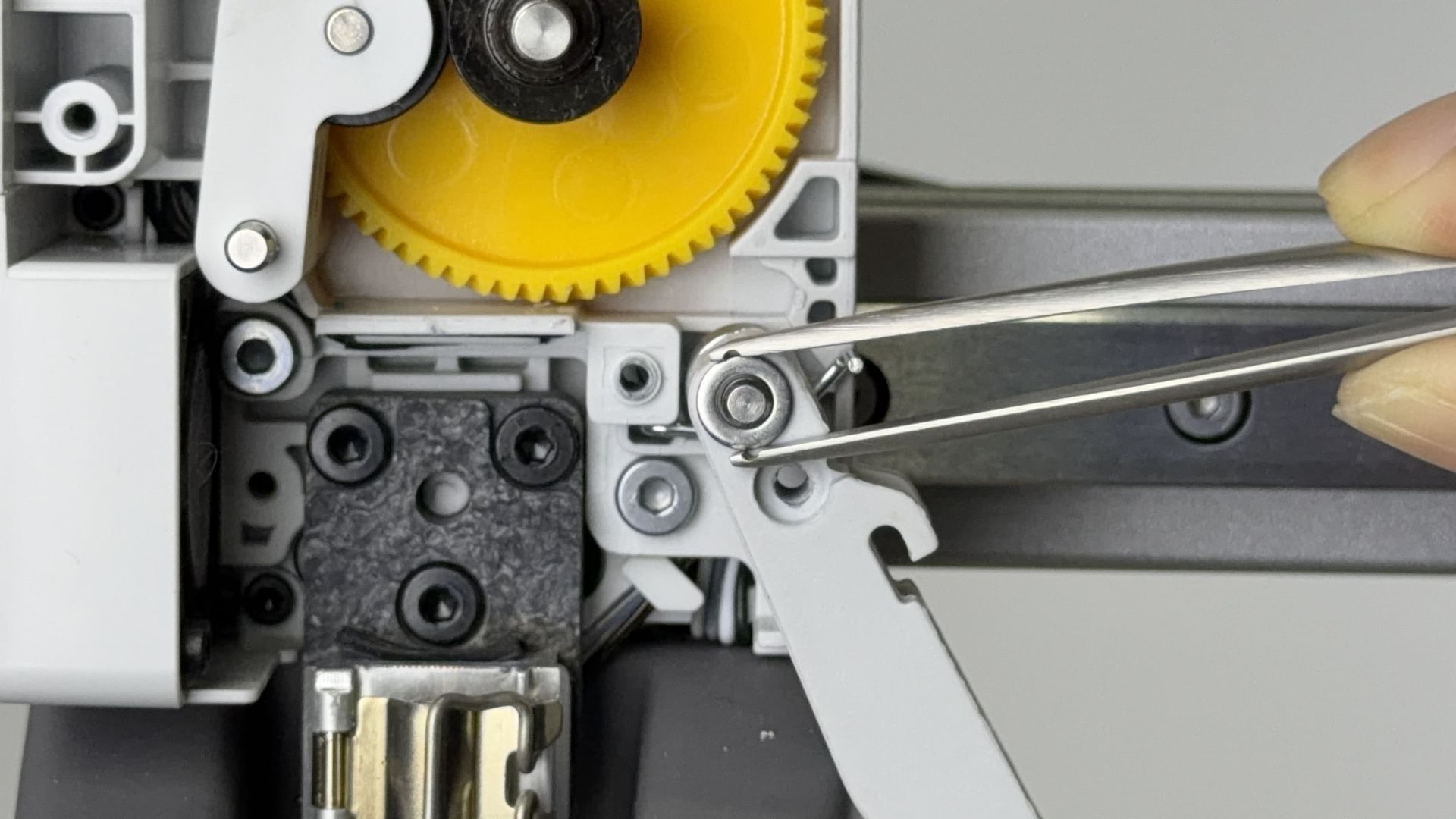

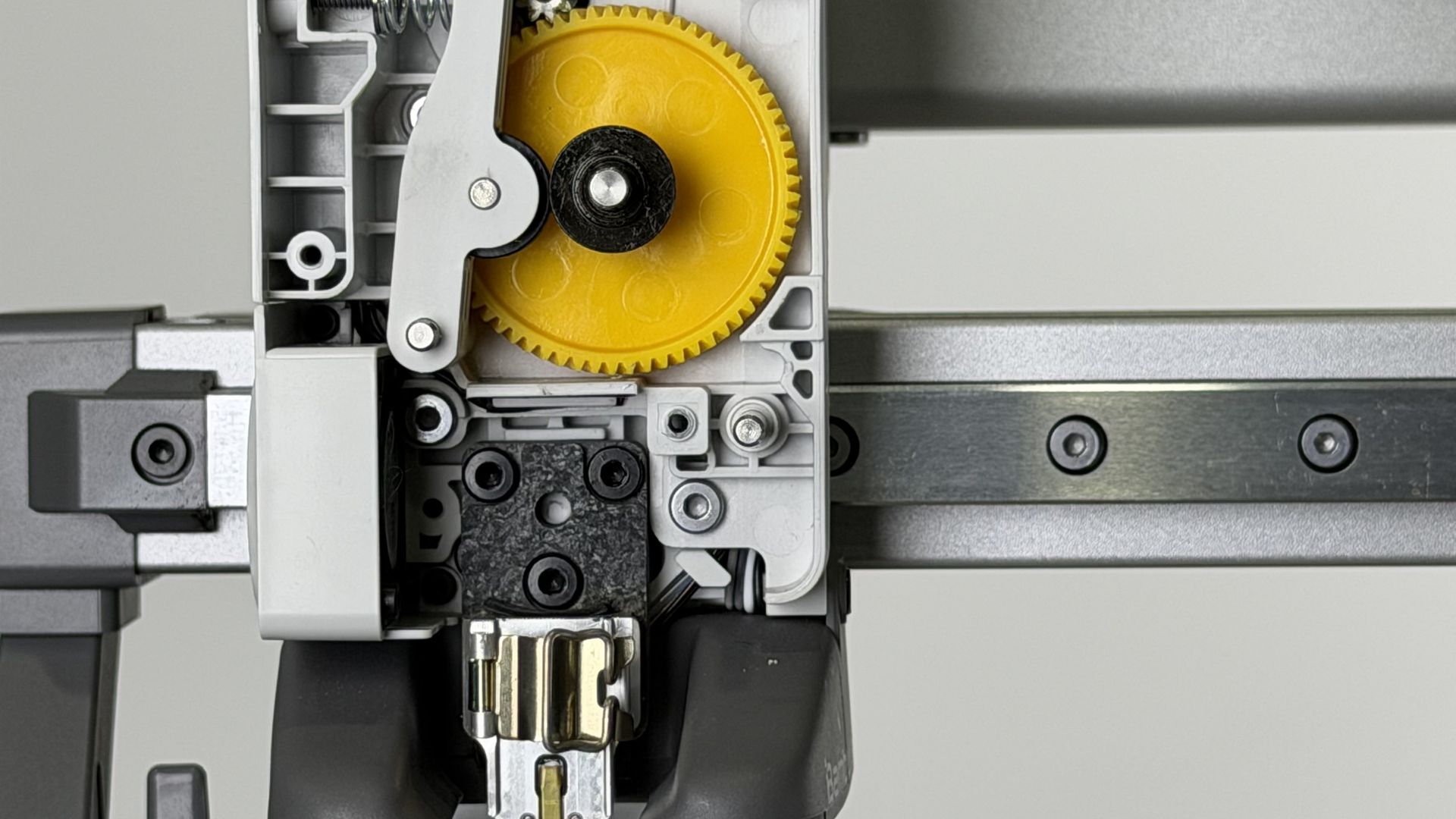

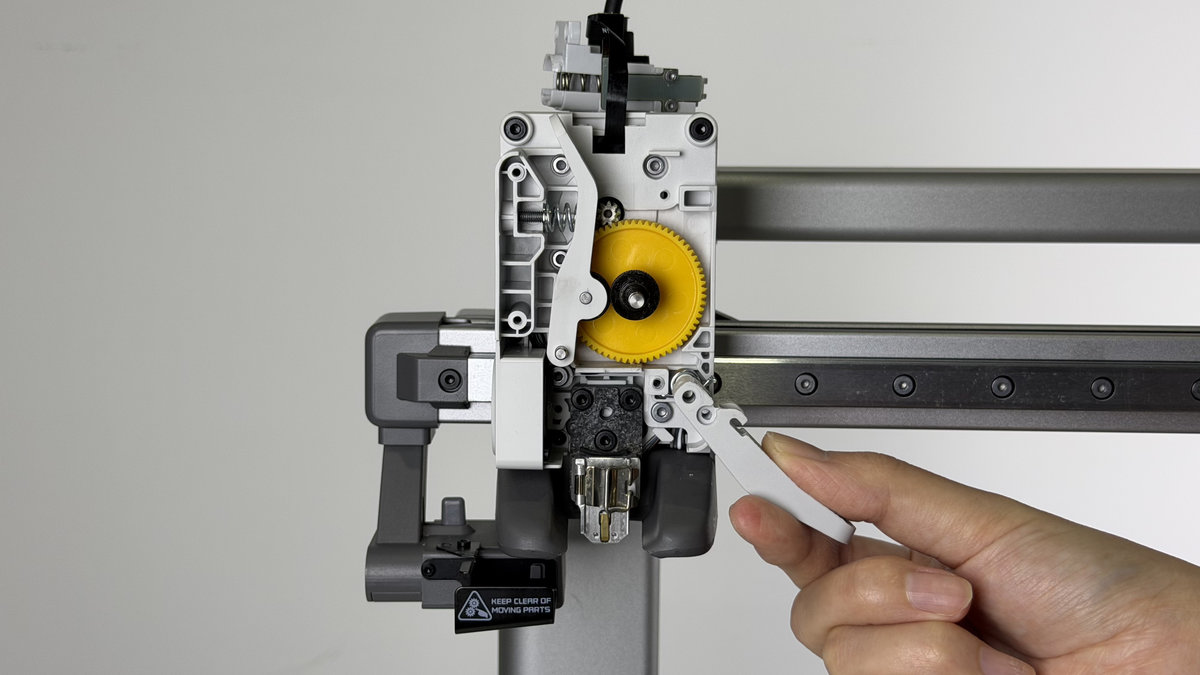

Fjern skiven, og træk filamentskærearmen af dens stift. Fjern eller hold styr på den radiale fjeder, der bliver siddende på filamentarmens stift.

Montering af skærearmen

Trin 1: Monter skærearmen

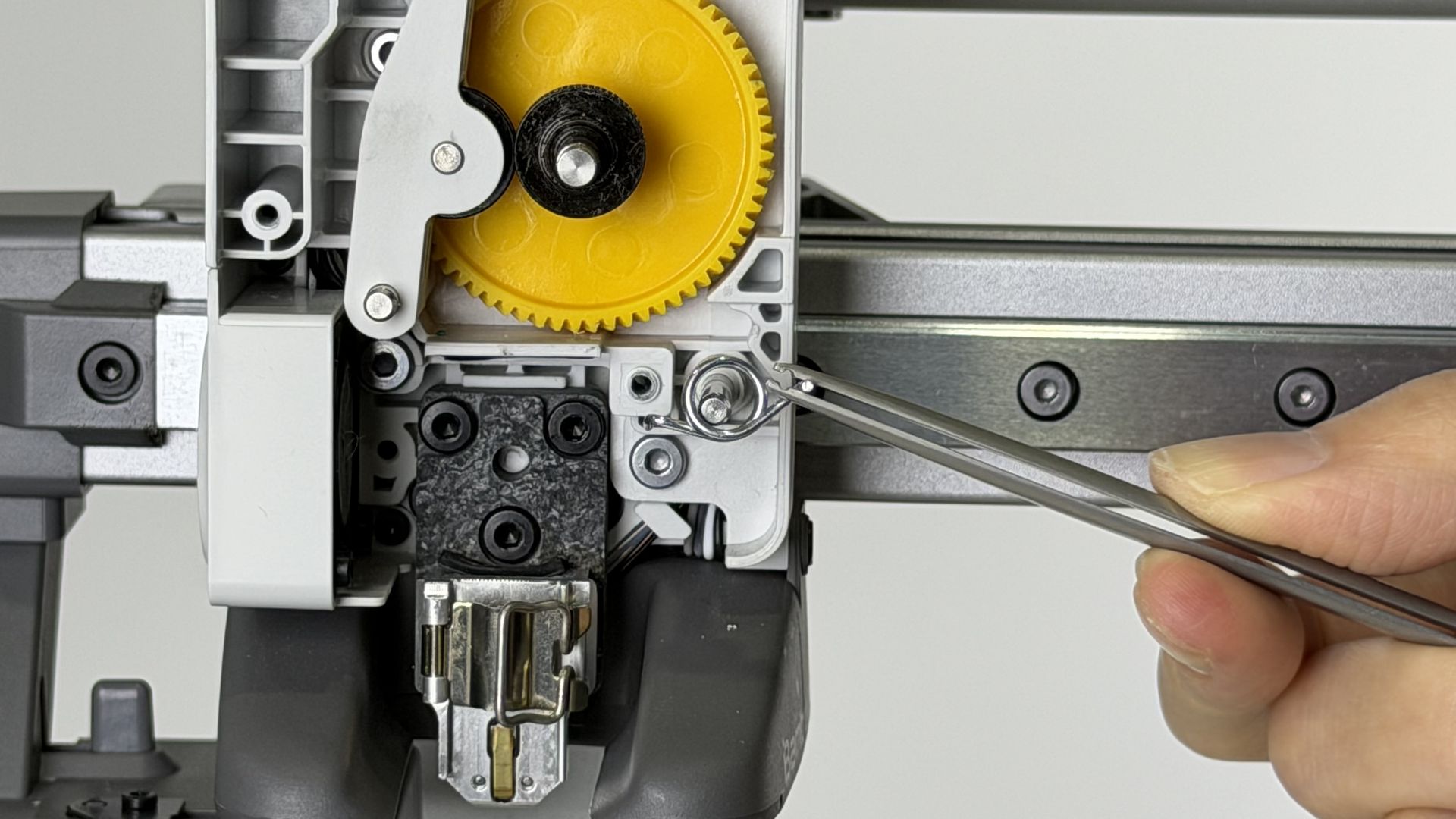

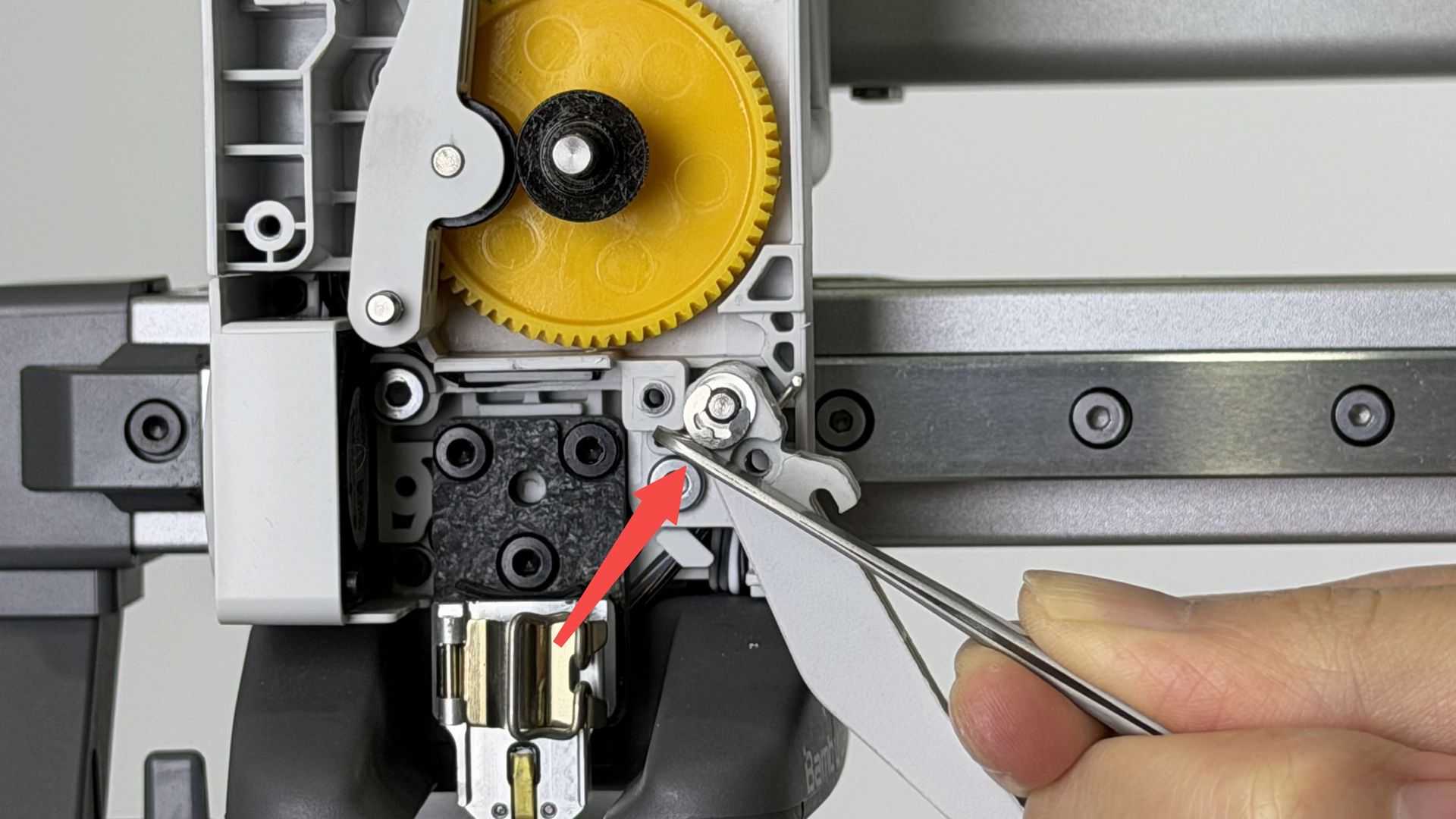

Placer den radiale fjeder på filamentskærerens stift i den orientering, der er vist i det første panel på billedet nedenfor. Sæt den nye skærearm over stiften, derefter skiven, og sæt til sidst clipsen tilbage over stiften for at holde det hele på plads.

Trin 2: Monter frontdækslet på ekstruderen

Monter de 4 fastgørelsesskruer på frontdækslet, og spænd sideskruerne.

Trin 3: Monter filamentskæreren

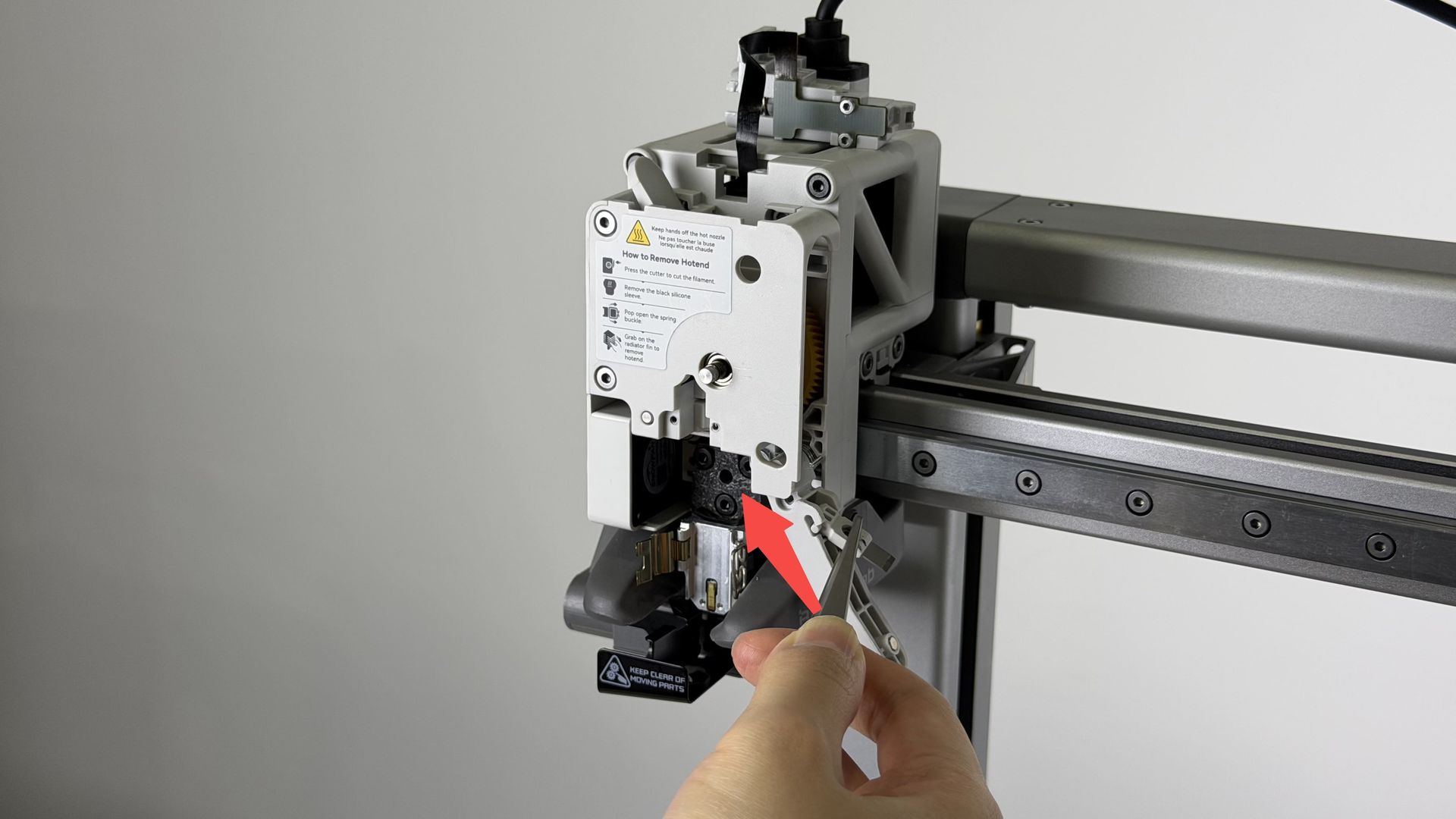

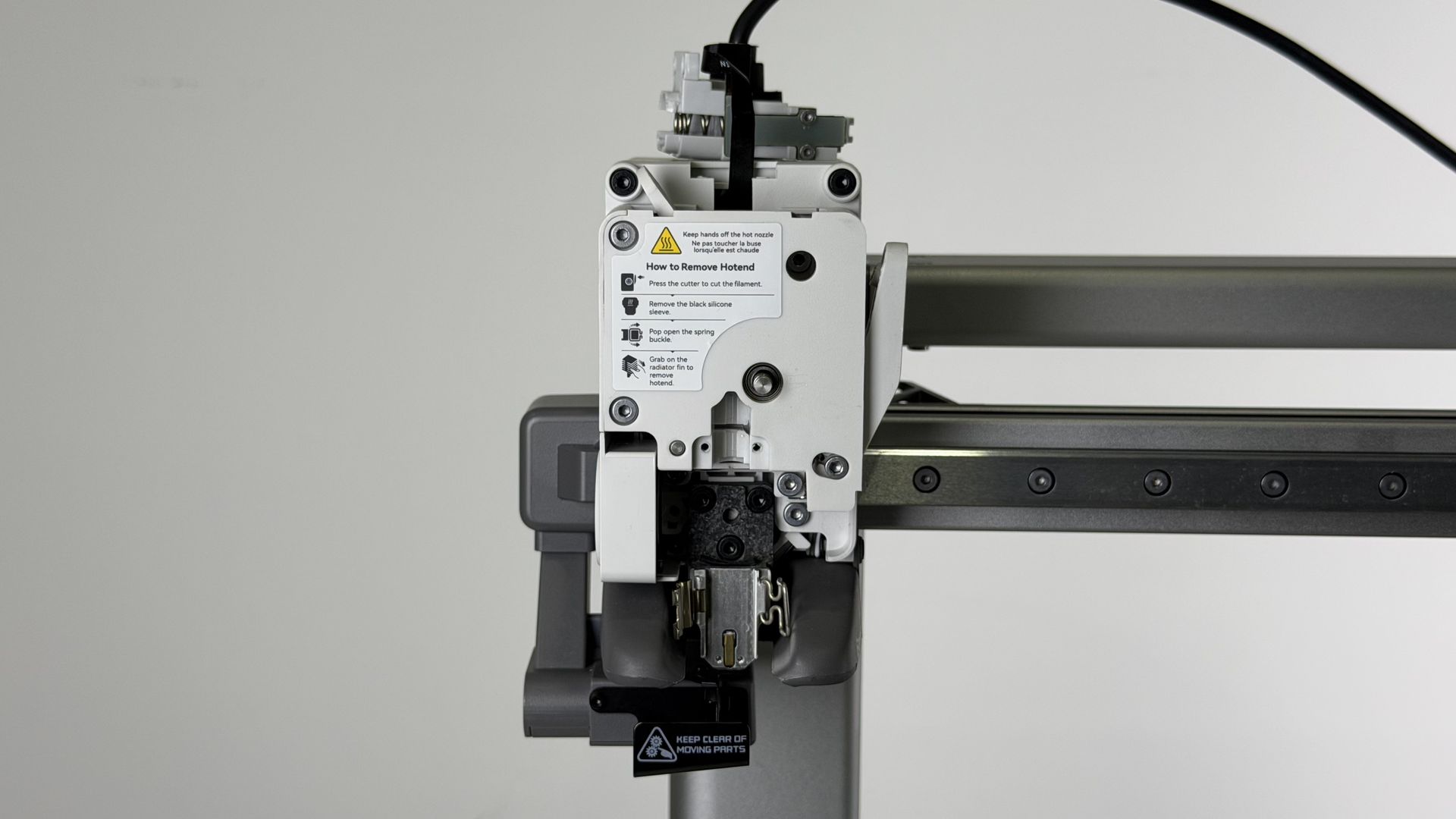

Hold skærearmen med den ene hånd, og placer skæreklingen på plads med en pincet ved at føre dens stifter ind i den åbne ende af rillerne på armen. Drej filamentskærearmen op på plads (med låseskruen løsnet og af vejen), og spænd skruen på skærearmen.

Vigtigt！ Klingen har skarpe hjørner, og der er risiko for at skære dig. Fortsæt med forsigtighed!

Trin 4: Monter filamenthub-samlingen

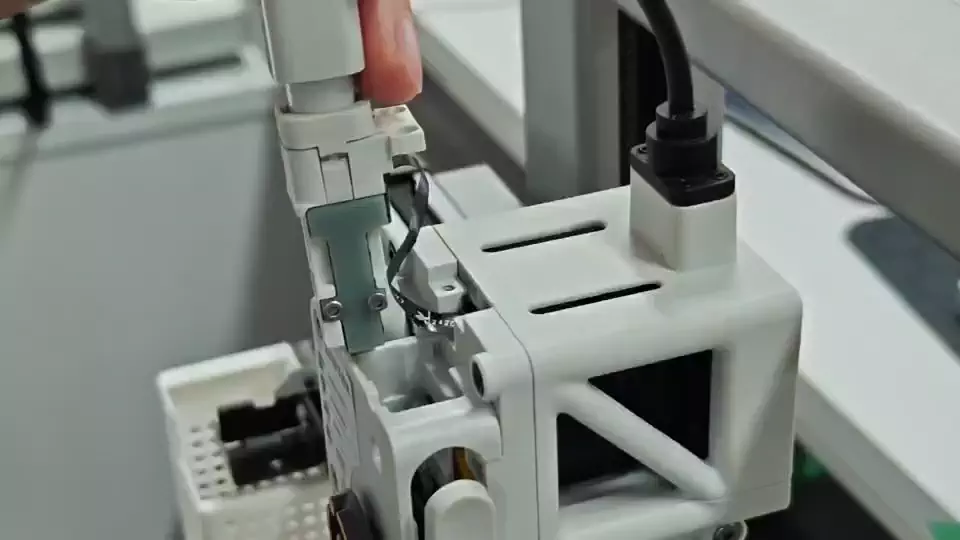

Monter filamenthub-samlingen, og sørg for, at det sorte FPC-kabel ikke er foldet, men ligger jævnt i den ledige position.

Spænd derefter de 2 skruer for at fastgøre filamenthubben på plads.

Trin 5: Monter dysesamlingen

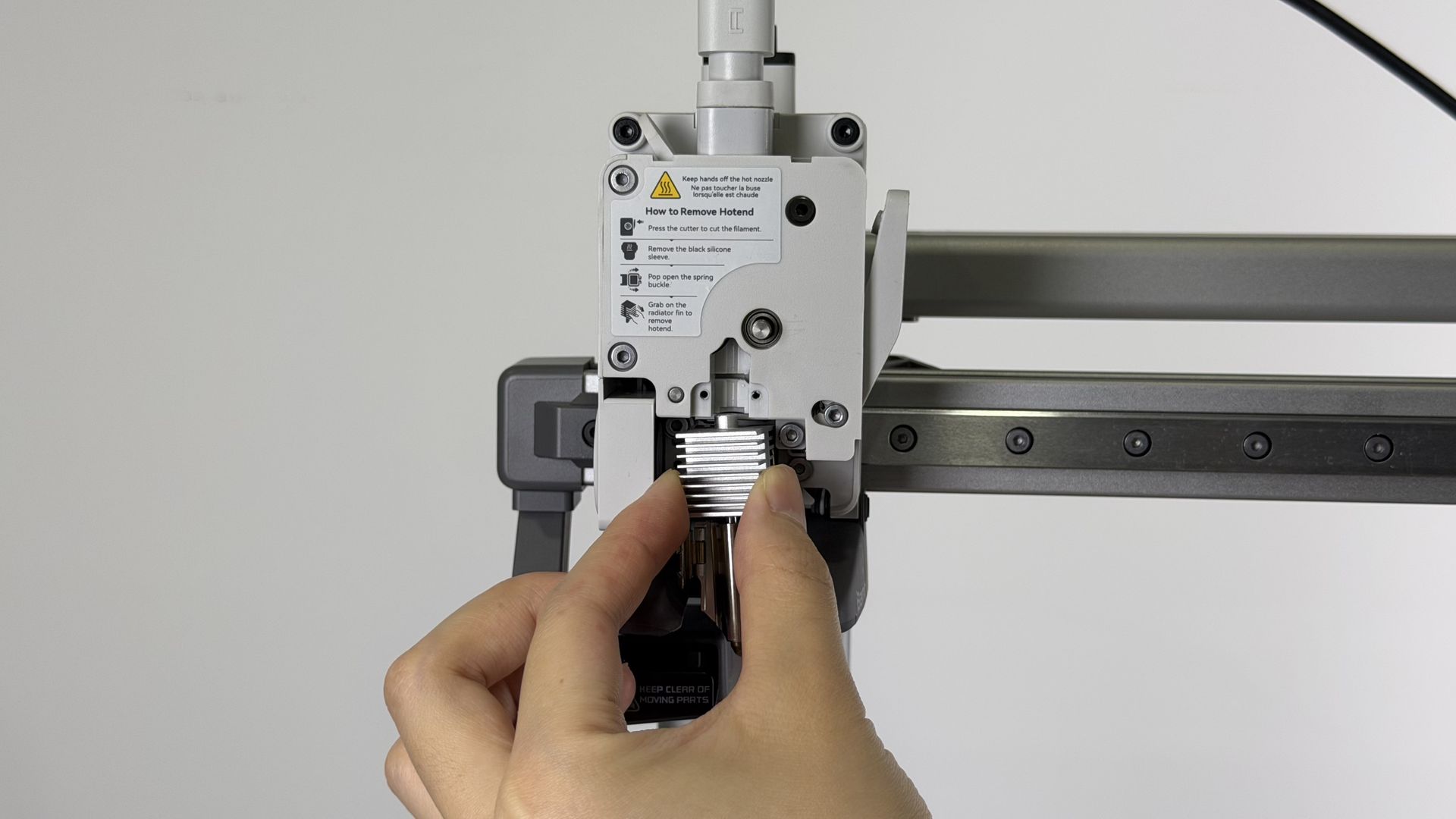

Monter dysesamlingen på hotend-varmesamlingen, og lås den med snaplåsen.

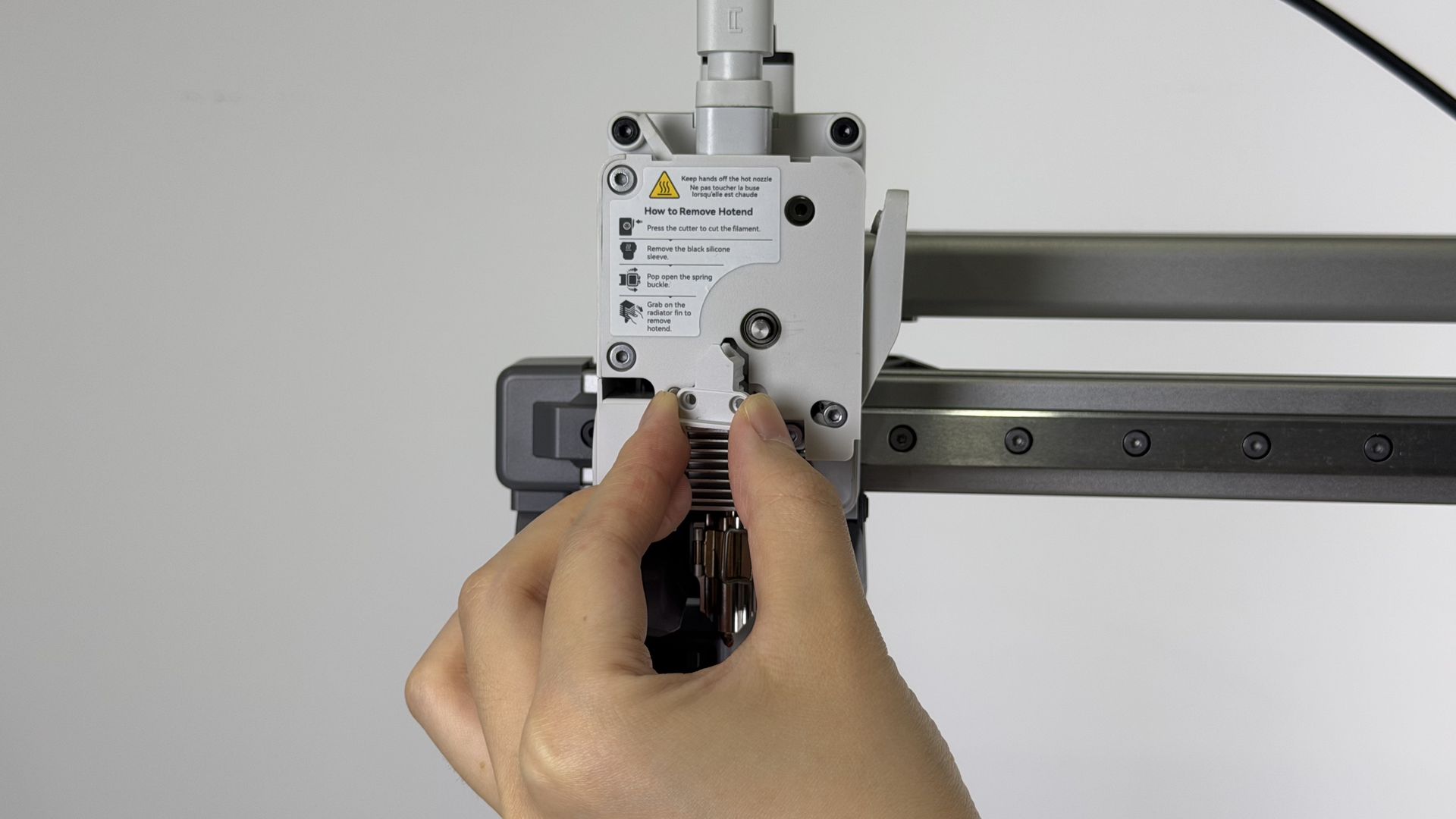

Hold om dysens køleplade, ret monteringspositionen ind, sæt dysen på plads, og klik lynudløseren fast.

Spænd de 2 skruer for at fastgøre trykblokken på plads.

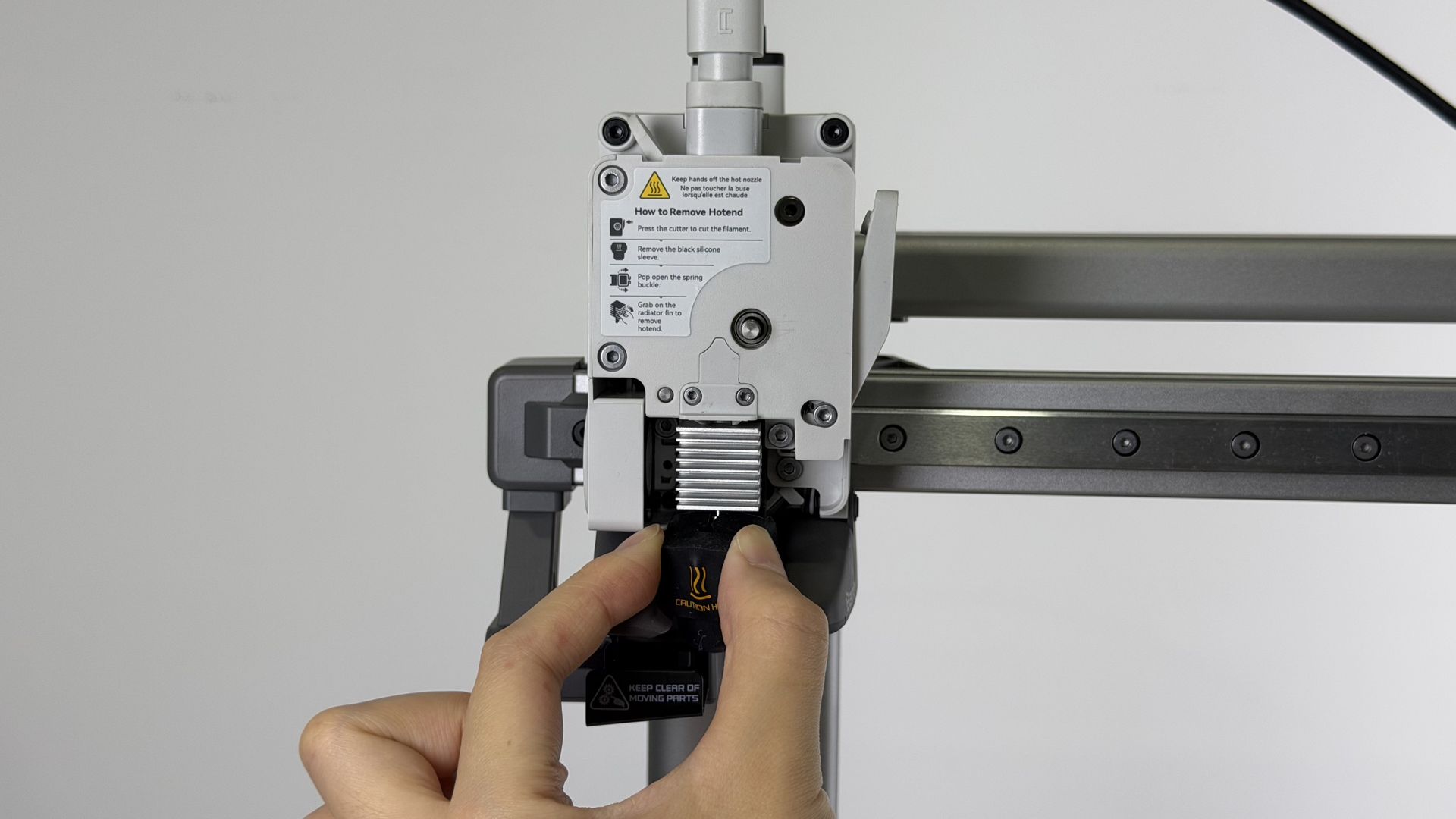

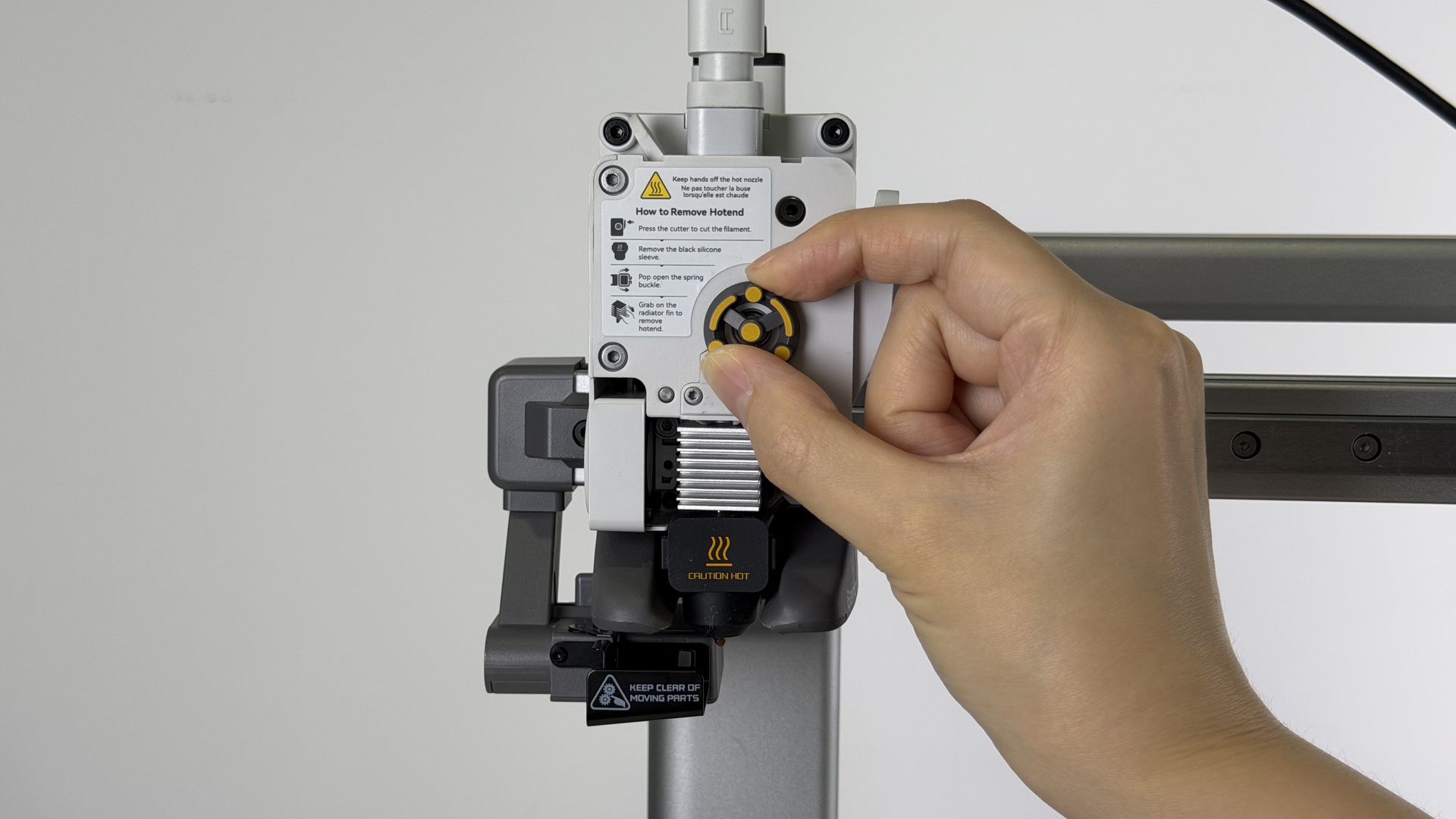

Sæt silikonesokken på hotend, og monter drejehjulet.

Trin 6: Monter frontdækslet på printhovedet

Frontdækslet på printhovedet kan nu sættes på igen. Sæt det ganske enkelt på toppen af printhovedet ved at rette clipsene ind, og tryk derefter forsigtigt på undersiden. Du vil høre clipsene, når monteringen er færdig.

Kontrol af funktion

Sørg for, at filamentskærearmen kan trykkes helt ind mod filamentbanen og frigøres helt af sig selv igen.
