A1 installationsguide: afmontering og samling

A1 installationsguide

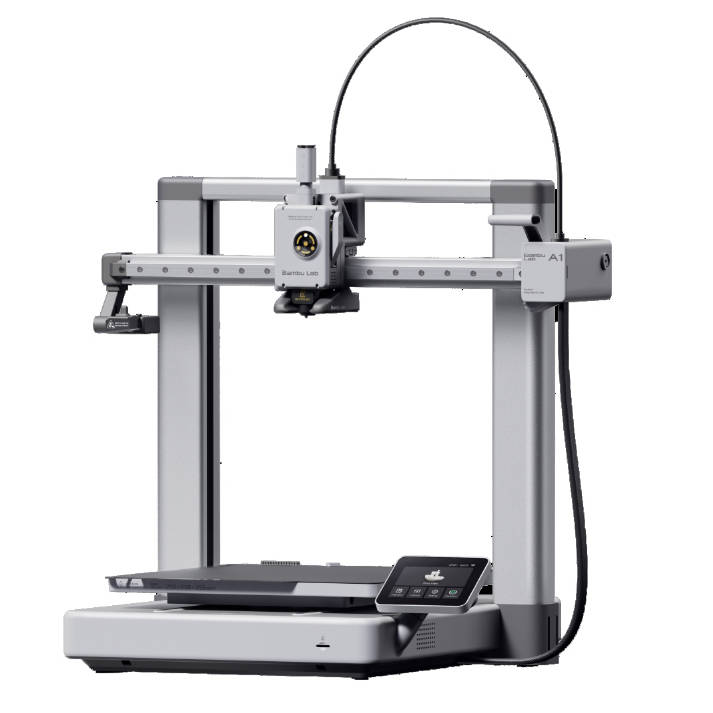

Denne artikel giver instruktioner i, hvordan du adskiller A1-printeren i dens hovedkomponenter og derefter samler den igen til en komplet printer. For detaljerede instruktioner i afmontering og samling af hver enkelt komponent henvises til den tilsvarende guideside for mere information.

Deleliste

Følgende er de reservedele, der indgår i denne guide:

Nr.	Beskrivelser	Billeder	Nr.	Beskrivelser	Billeder

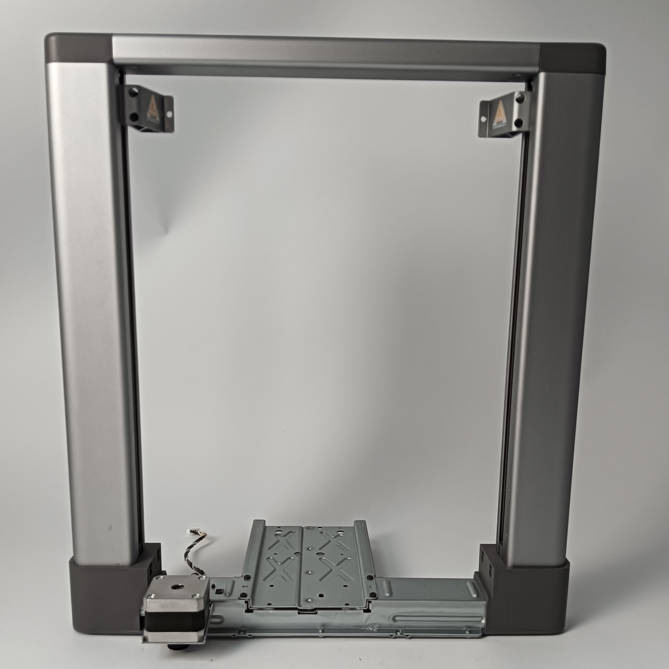

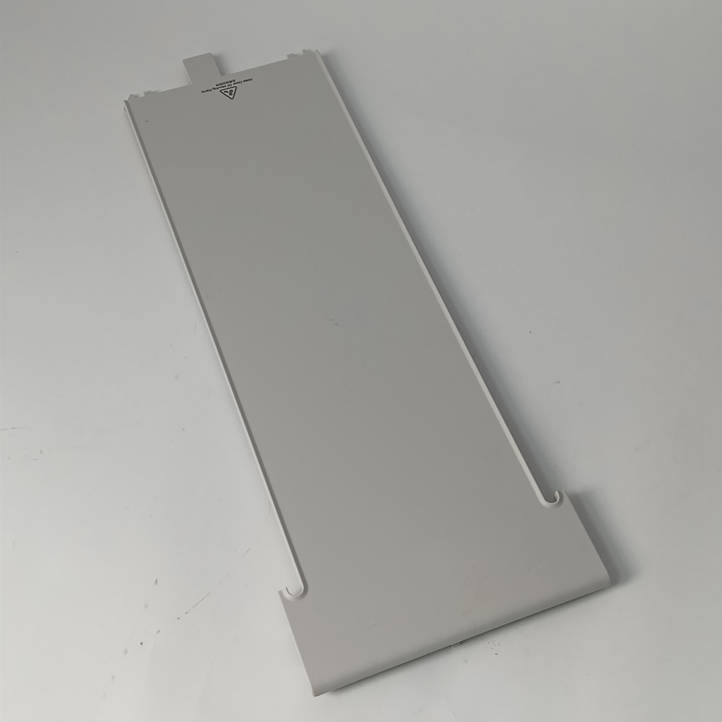

1	Y-akse topcover		2	Printerramme

Modulliste

Disse samlinger kræver yderligere afmontering.

Nr.	Beskrivelser	Billeder	Nr.	Beskrivelser	Billeder

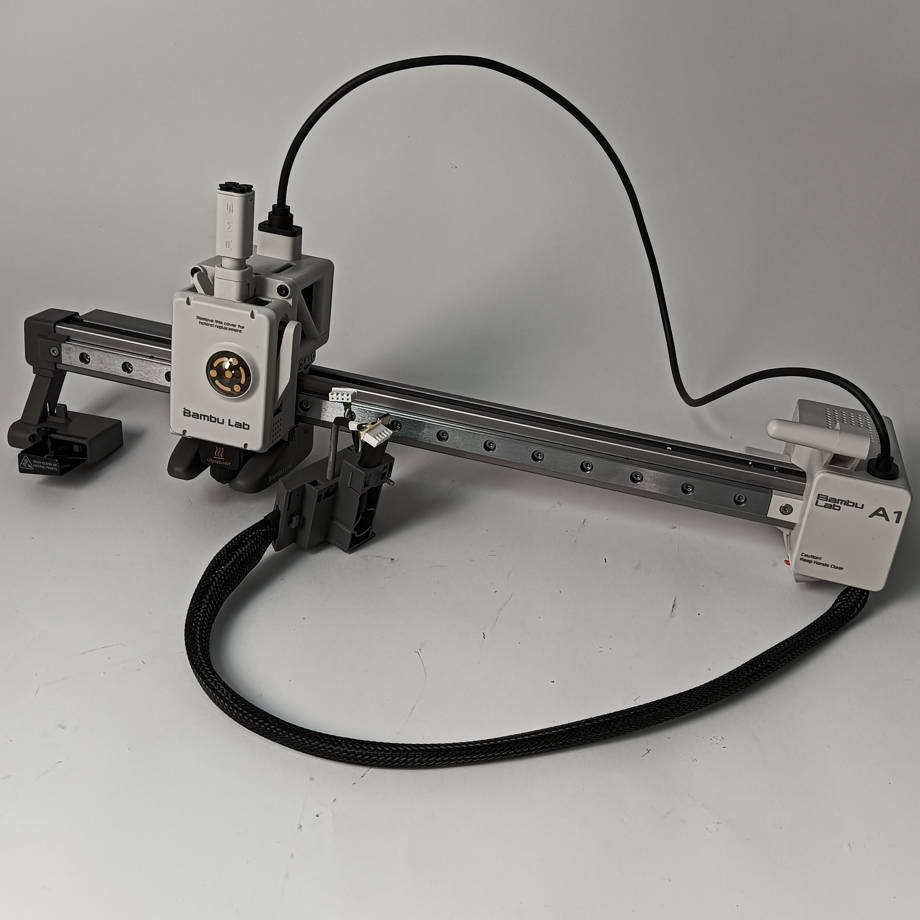

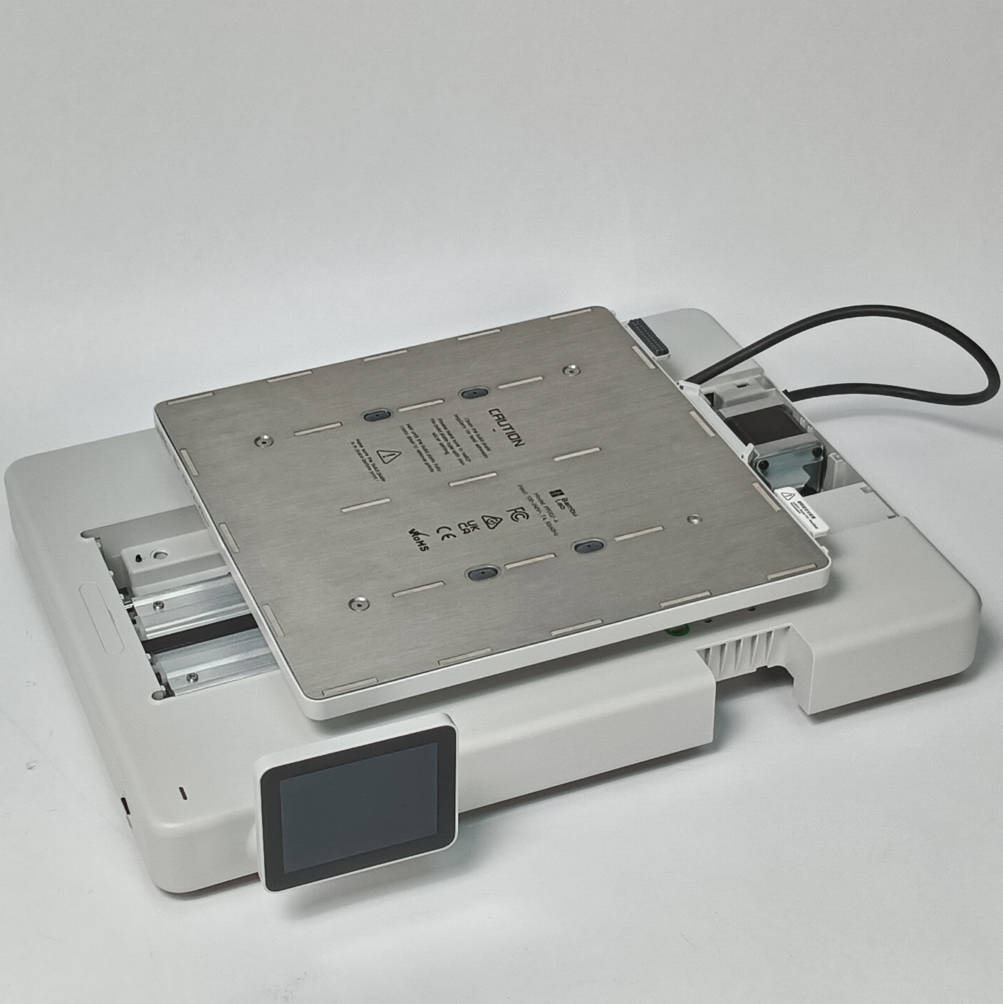

1	X-akse-samling		2	Bundbase-samling
3	Printerramme

Skrueliste

Værktøjsliste

• H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, inklusive ledninger til printhovedet, da det kan forårsage kortslutning at lade printeren være tændt under sådant arbejde, hvilket kan føre til yderligere elektronisk skade og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at afmontere nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Videoen er undervejs, tak for din tålmodighed!

A1 afmontering

Trin 1 - Fjern Y-akse topcoveret

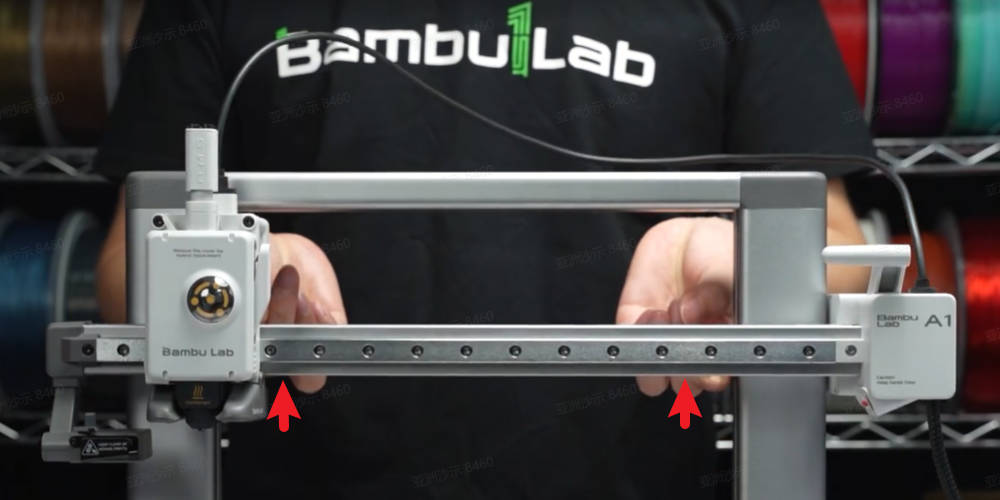

Stil printeren oprejst, og hæv X-aksen til den øverste position.

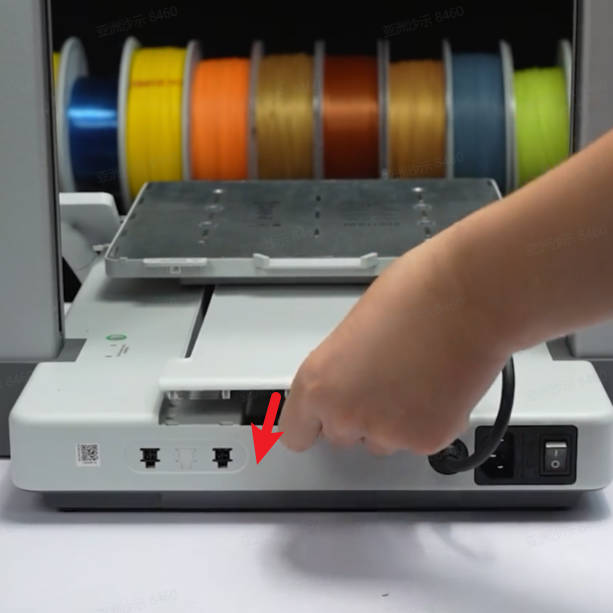

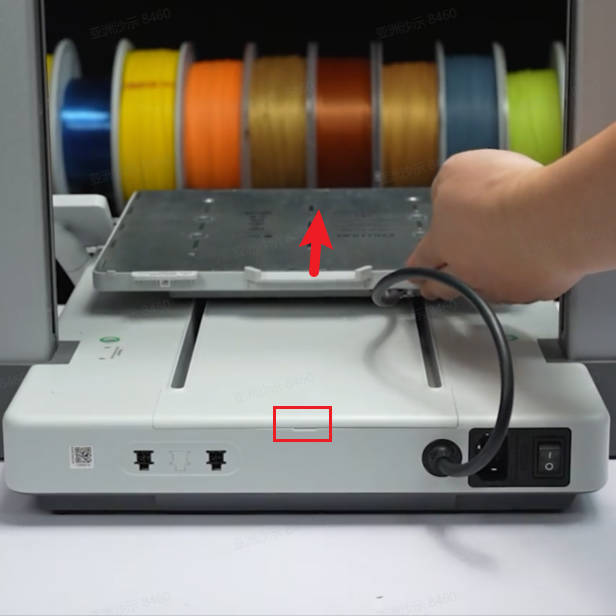

Skub varmebordet fremad, og tag Y-akse topcoveret af.

Trin 2 - Afbryd kablerne

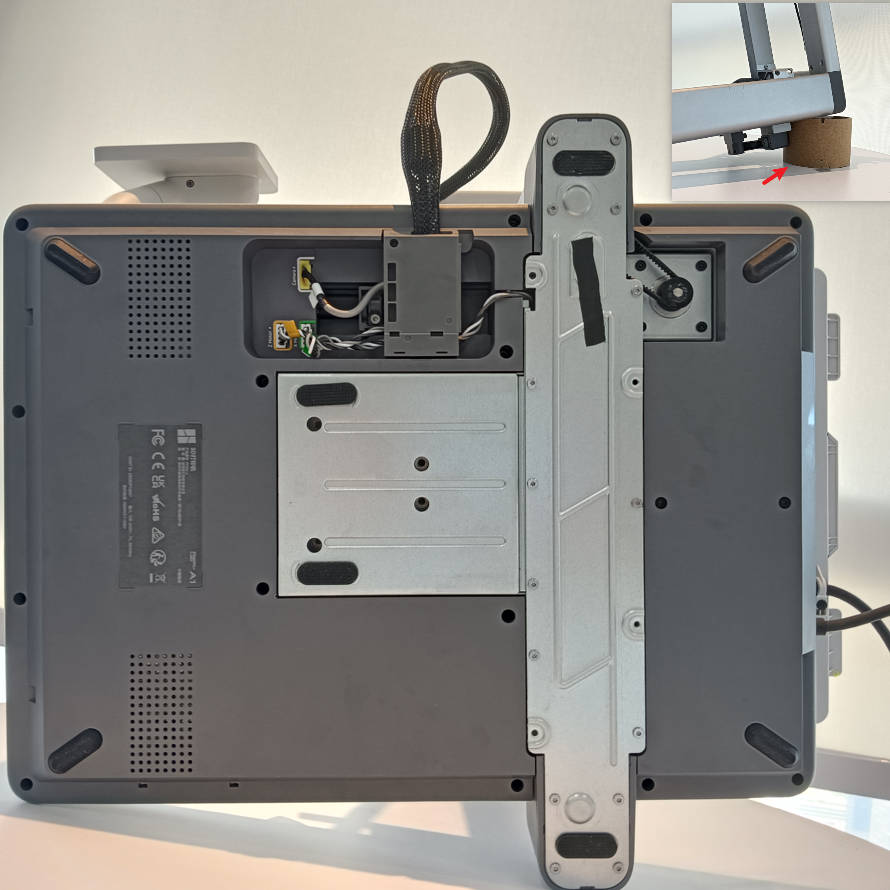

Læg printeren ned på venstre side for at blotlægge kabelboksen i bunden, og afbryd kameraledningen, X-motorledningen og Z-motorledningen i rækkefølge.

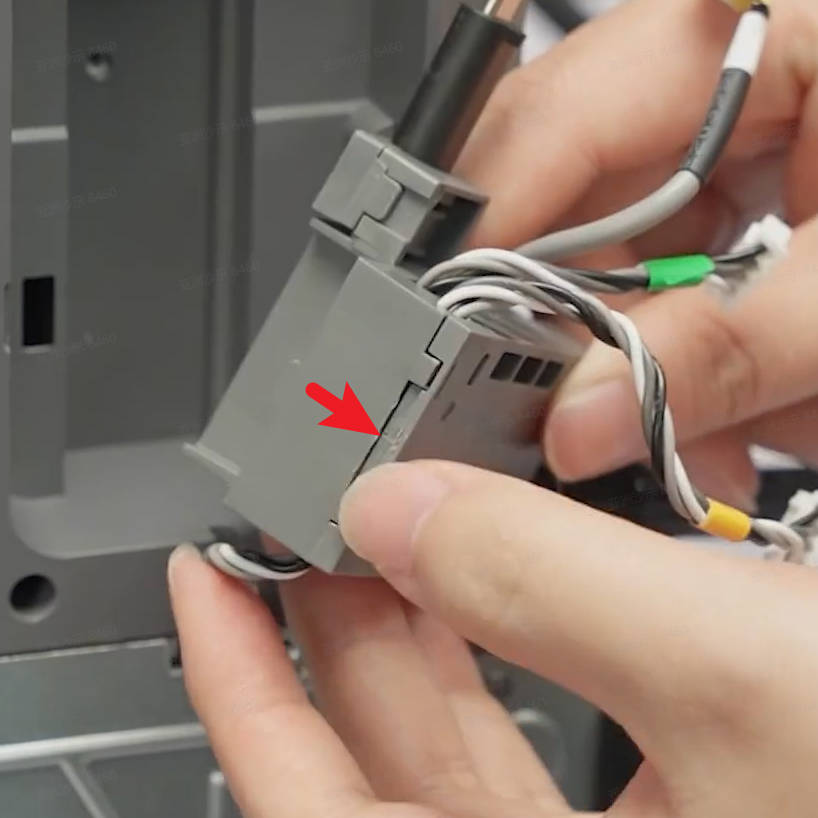

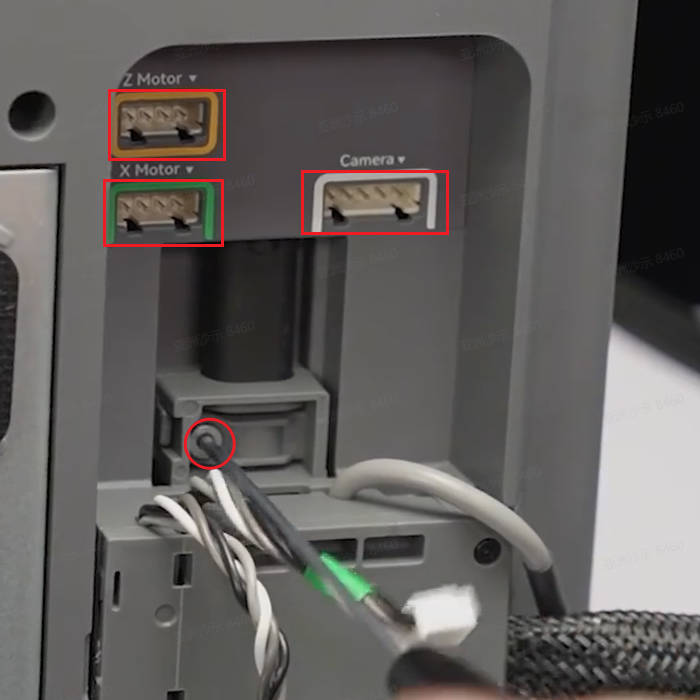

Løsn en sølvfarvet skrue og skub kabelboksen for at afbryde USB-kablet, åbn derefter Z-motorledningens cover og fjern Z-motorledningen fra boksen.

Trin 3 - Fjern bundbase-samlingen

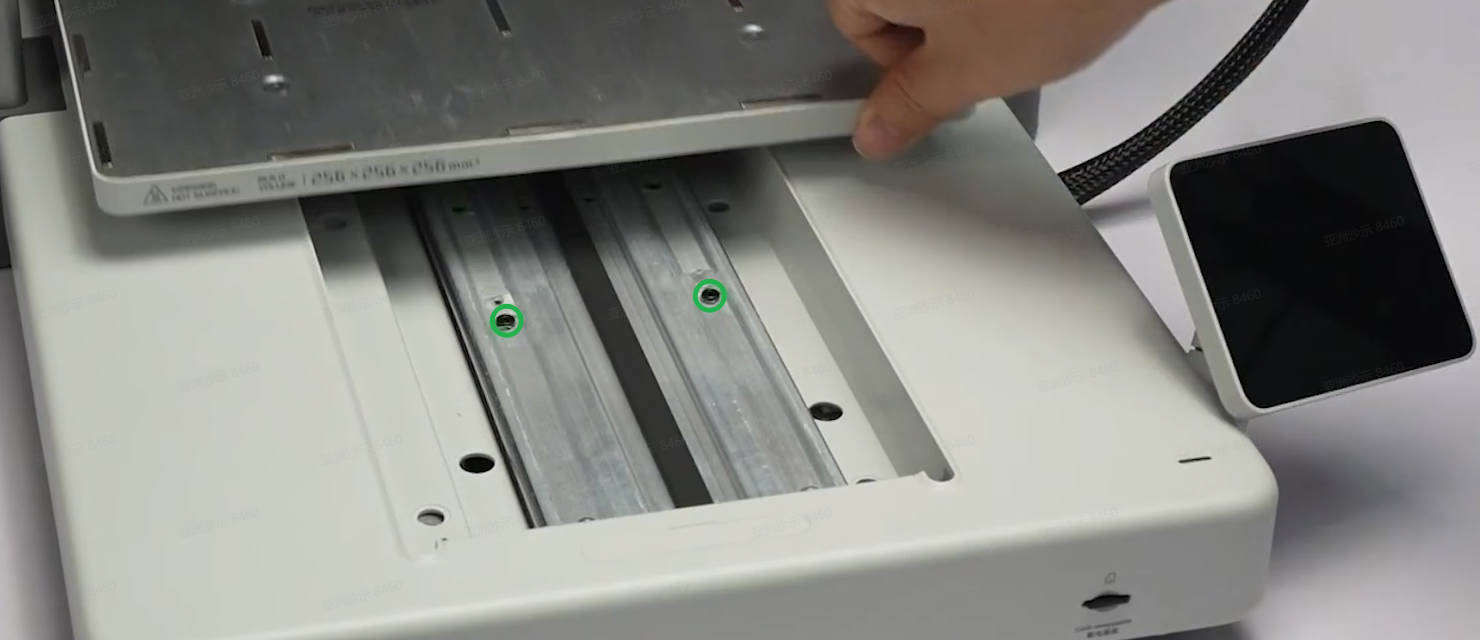

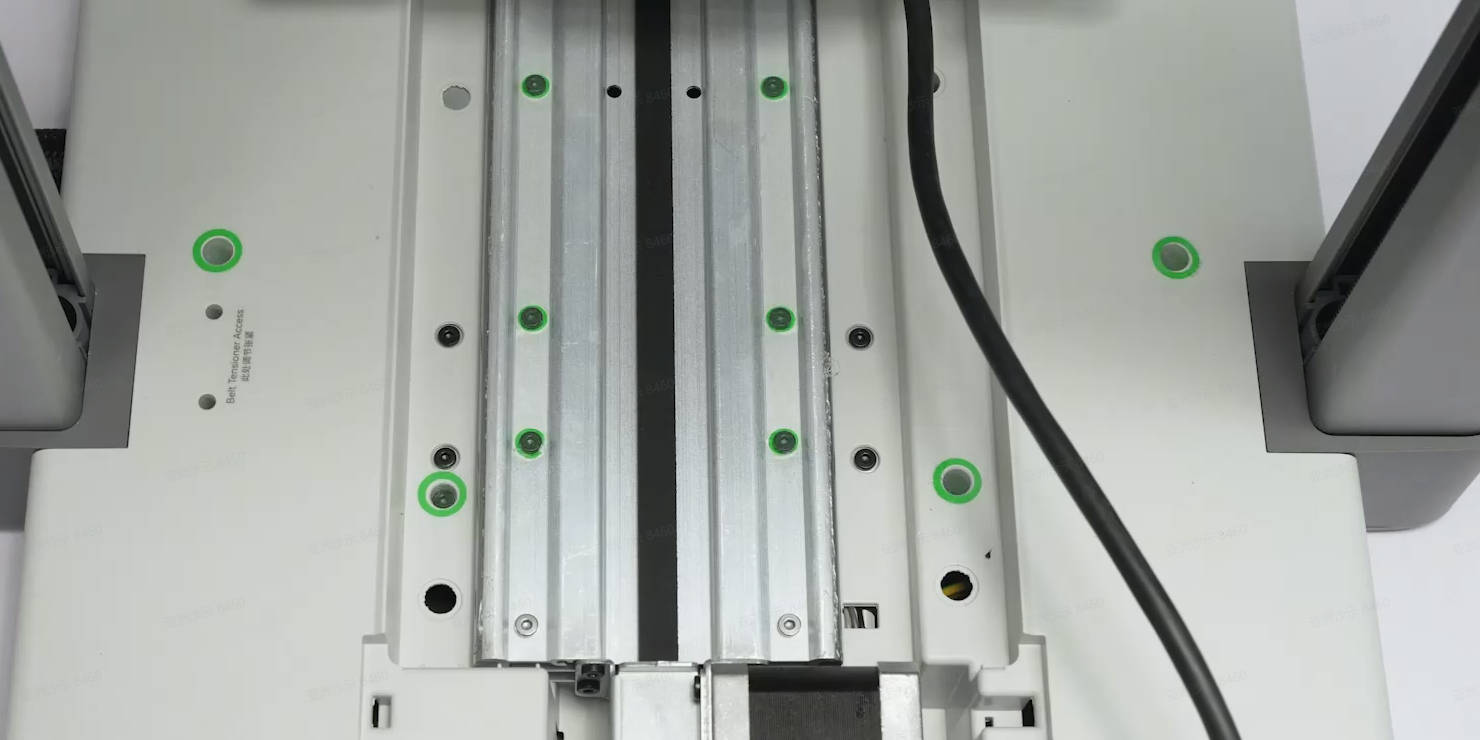

Flyt varmebordet fremad, og brug en H2.0 unbrakonøgle til at fjerne 10 skruer. Flyt varmebordet bagud, og brug en H2.0 unbrakonøgle til at fjerne 2 skruer.

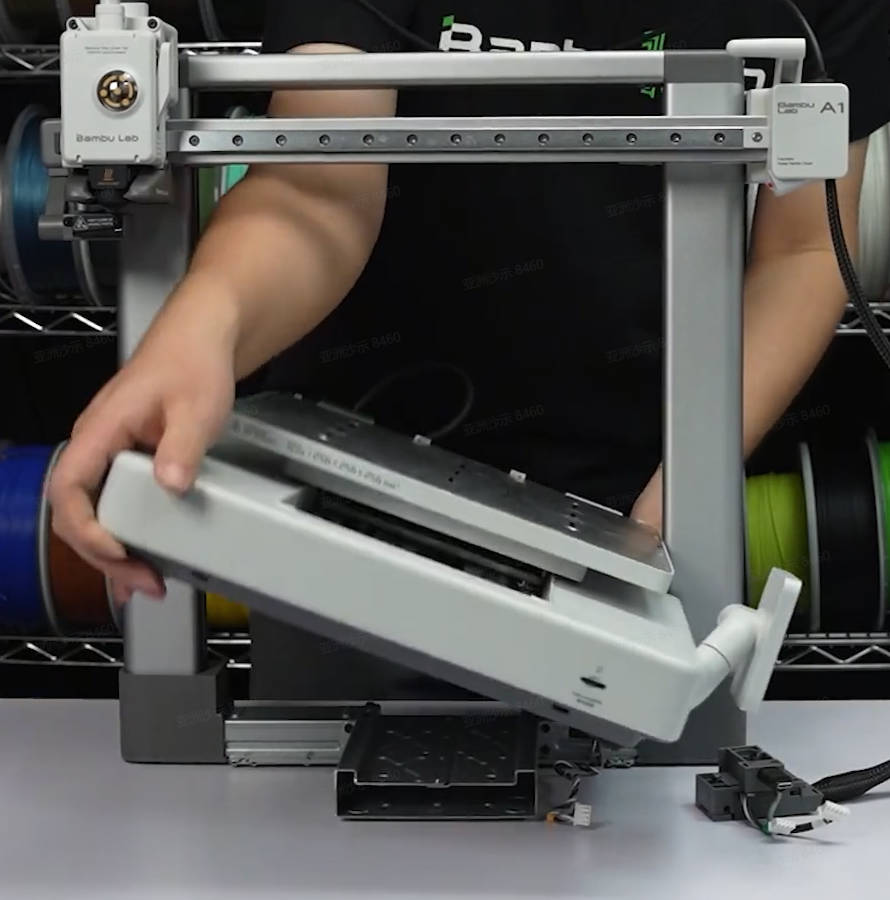

Løft den ene side af bundbase-samlingen først, og fjern derefter hele samlingen.

Trin 4 - Fjern X-akse-samlingen

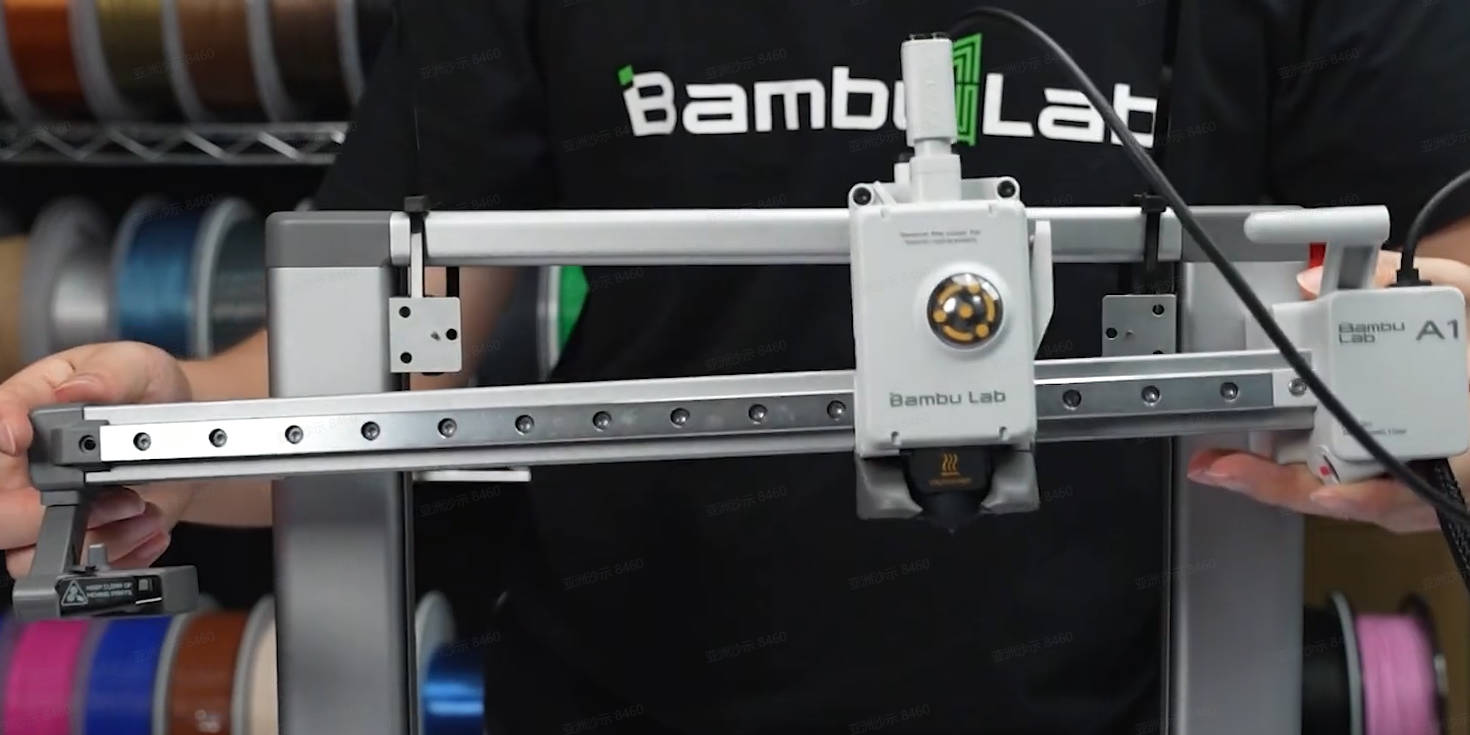

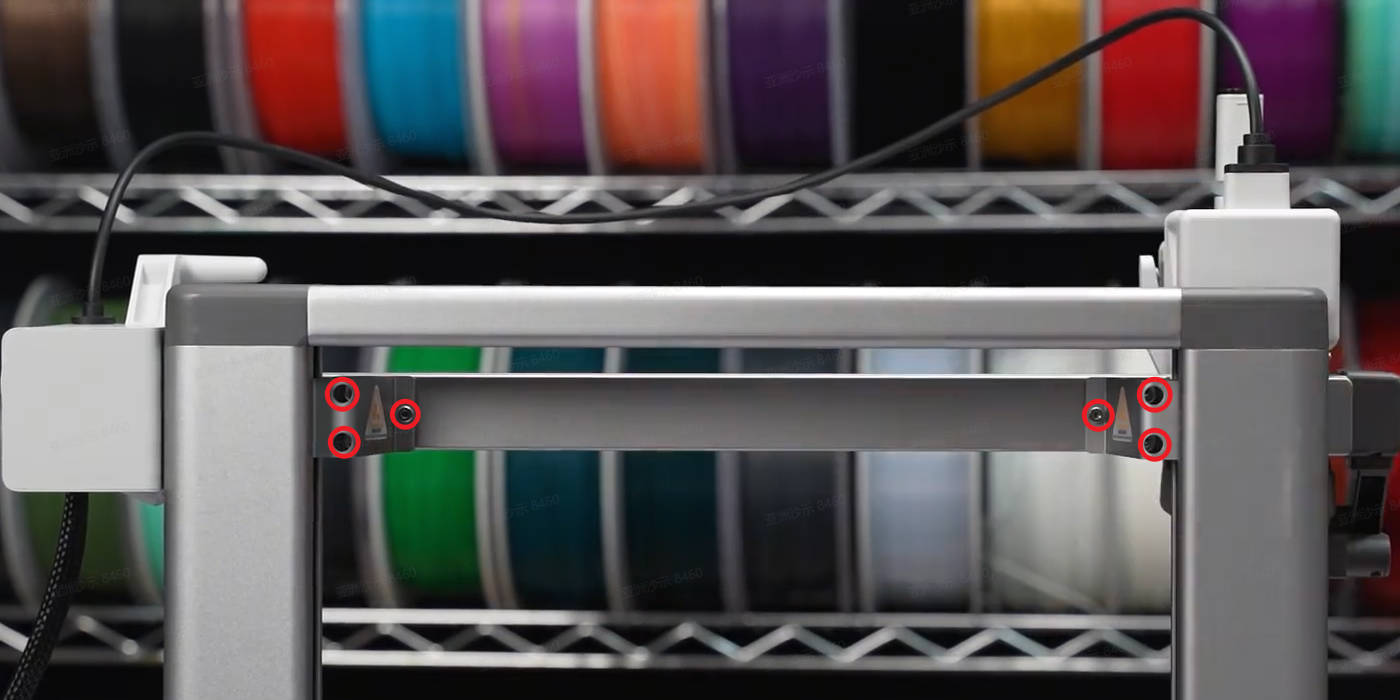

Fjern de 6 skruer bagest på X-aksen, og frigør X-akse-samlingen fra printerrammen.

A1 samling

Trin 1 - Installer X-akse-samlingen

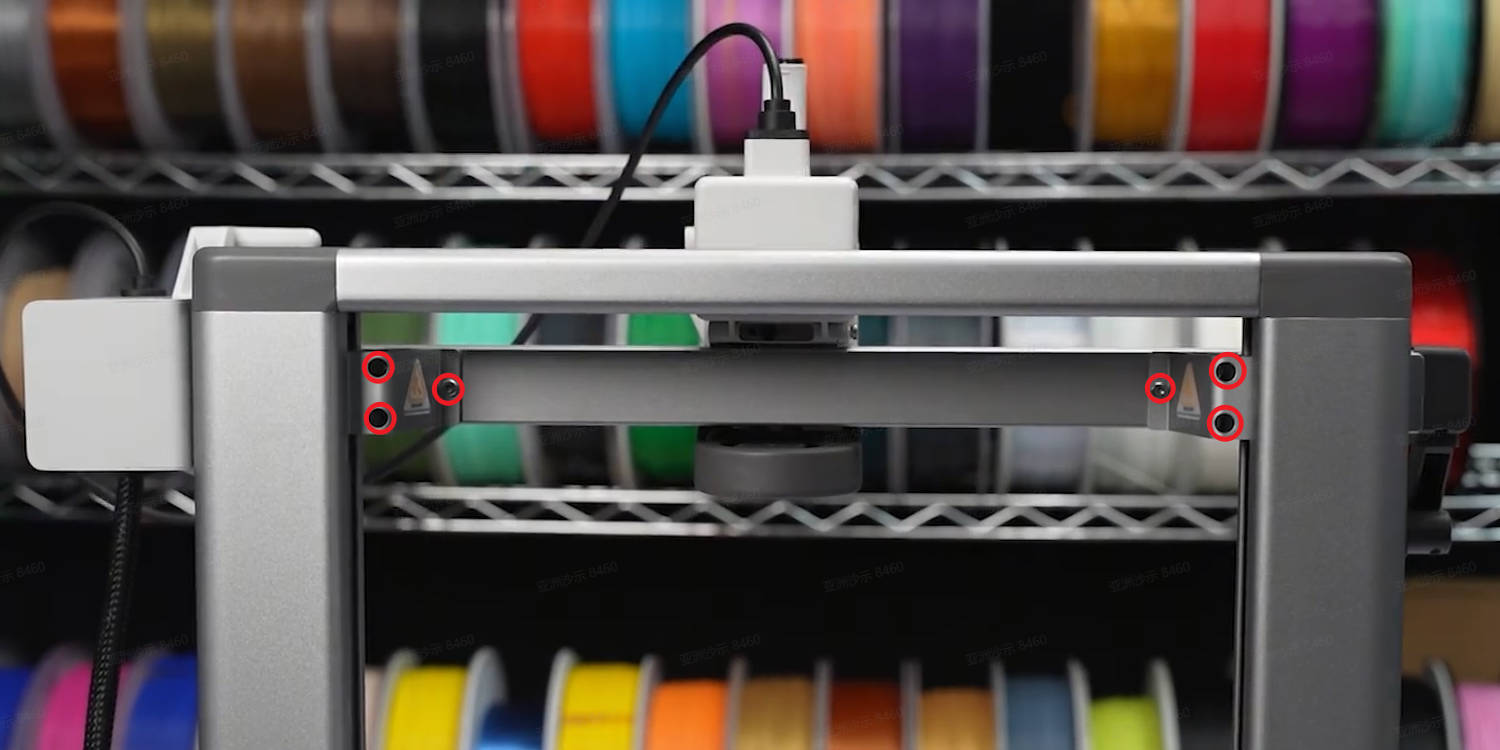

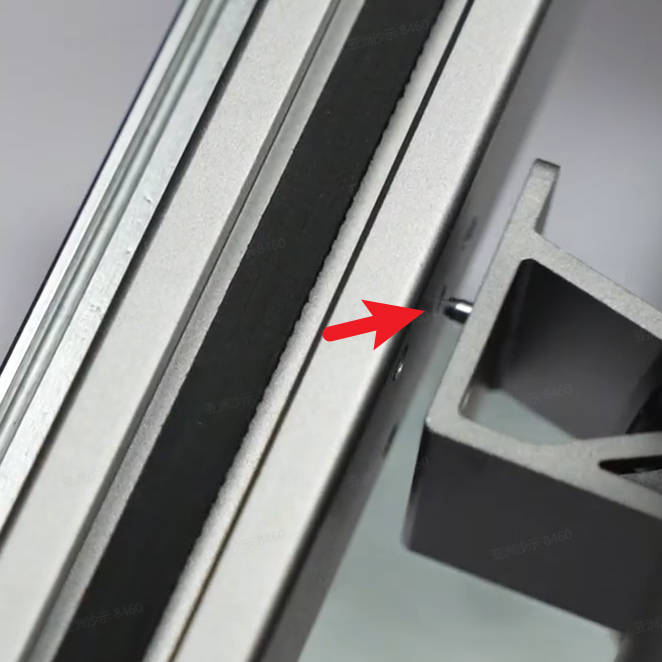

Juster X-aksen med styrestifterne på de to Z-akse-glidere, og monter den derefter på Z-akse-gliderne. Fastgør til sidst X-akse-samlingen ved at stramme 3 skruer på hver side.

Trin 2 - Installer bundbase-samlingen

Hold printerrammen oprejst, og monter forsigtigt bundbase-samlingen på den, mens du undgår Z-motorledningen.

Bemærk: Vær forsigtig med at undgå Z-akse-motorledningen.

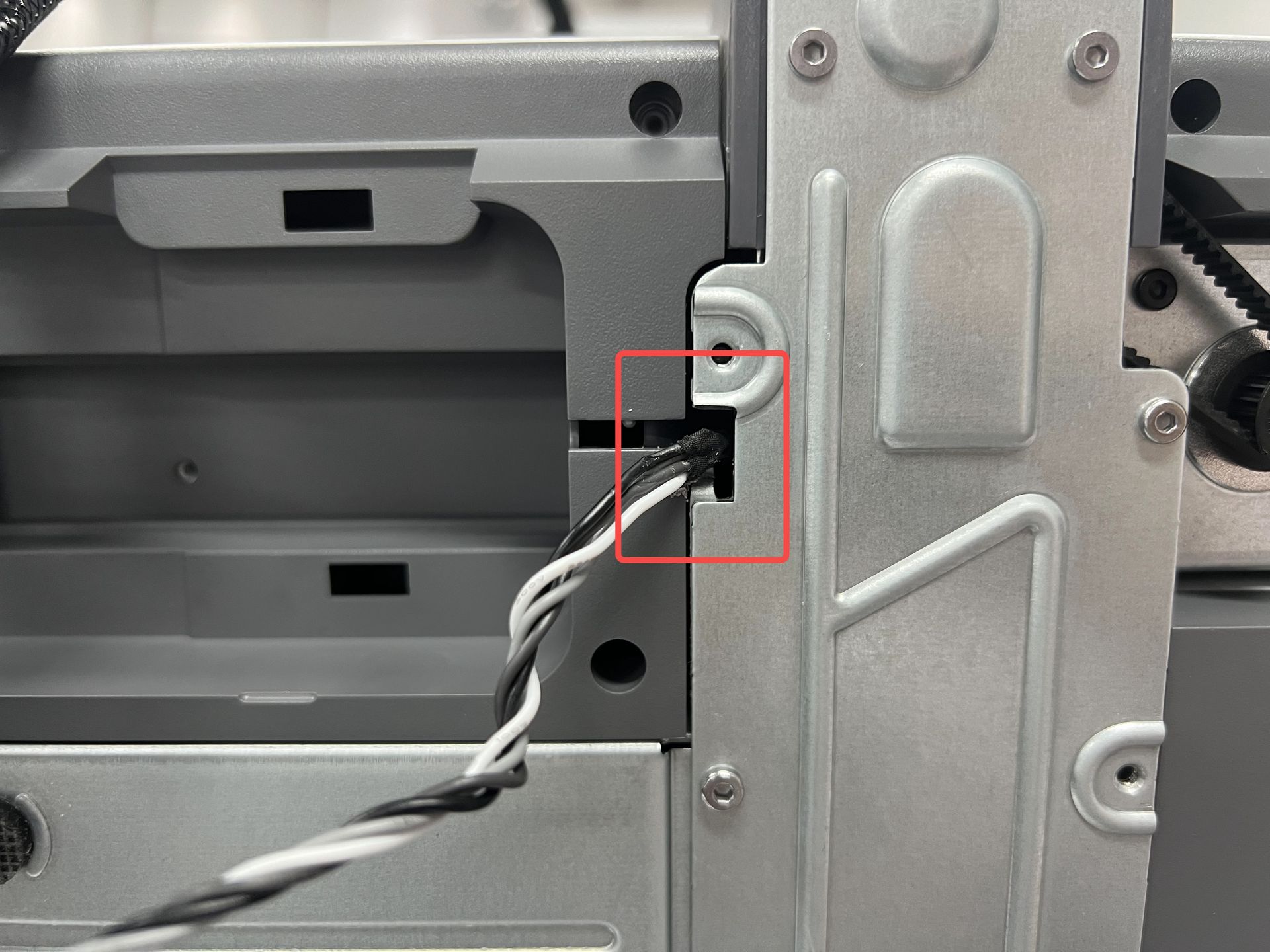

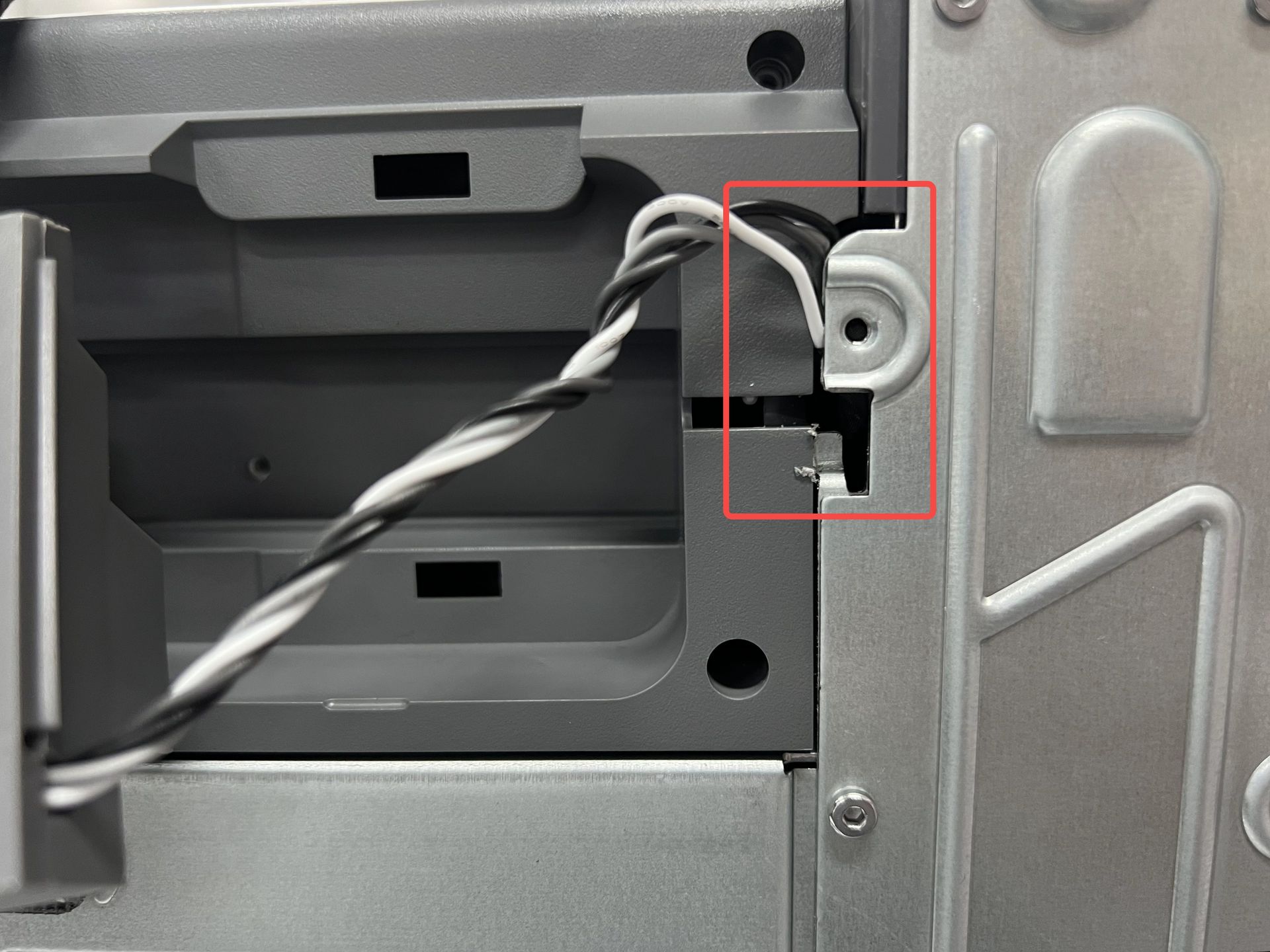

| Korrekt position | Forkert position |
| --- | --- |
|

|

|

Flyt varmebordet fremad til den yderste position, og fastgør 10 skruer solidt. Flyt derefter varmebordet bagud til den yderste position, og stram 2 skruer.

Trin 3 - Tilslut kablerne

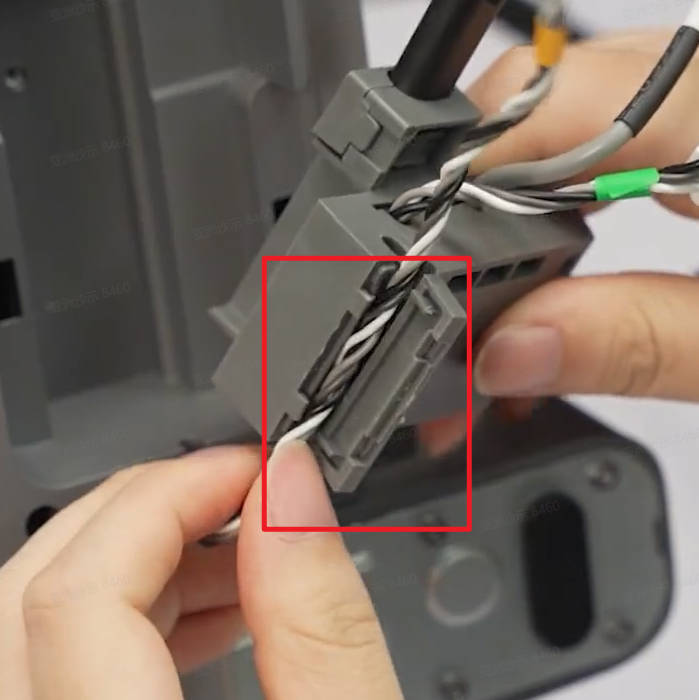

Placer printeren i bagudvendt position, og tilslut Z-motorledningen til kabelboksen.

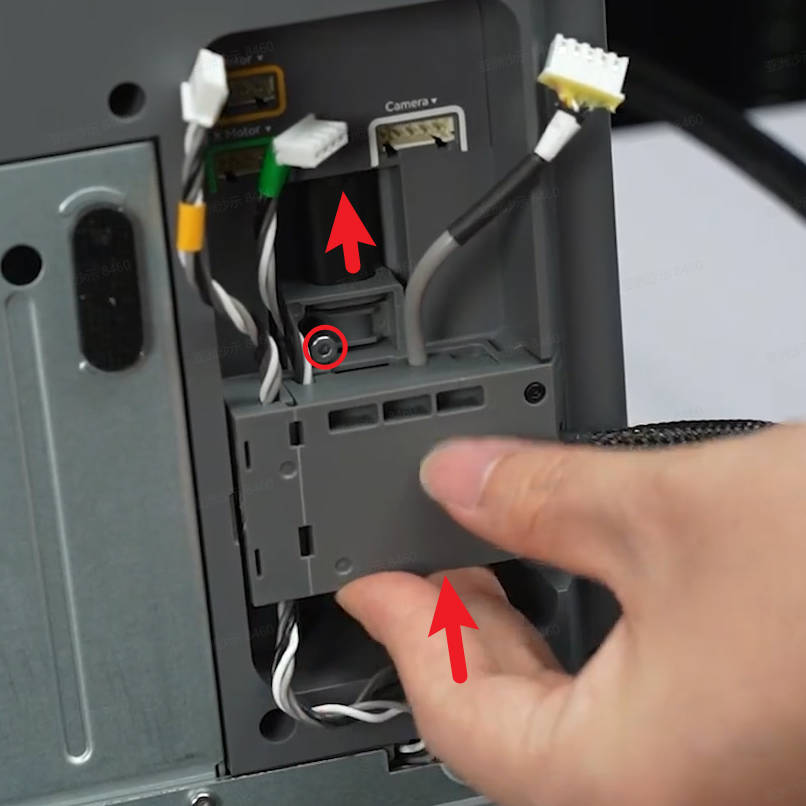

Monter kabelboksen på bundbasen, skub den langs slottets retning, tilslut USB-kablet, og stram en sølvfarvet skrue.

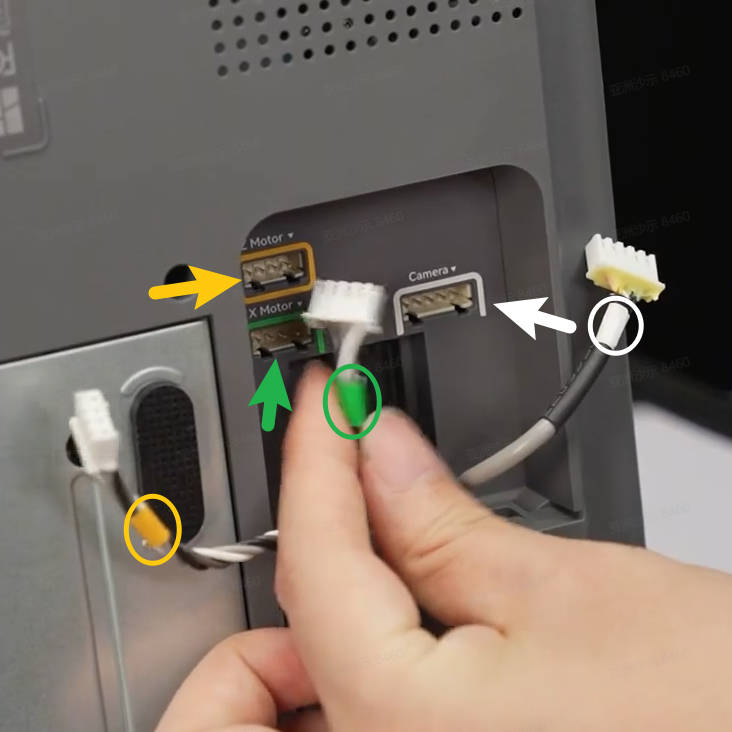

Følg tekstvejledningen og farvemærkaterne for at tilslutte X-motorledningen, Z-motorledningen og kameraledningen. Organiser kablerne korrekt, og sørg for, at de ikke er klemt eller filtret sammen.

Trin 4 - Installer Y-akse topcoveret

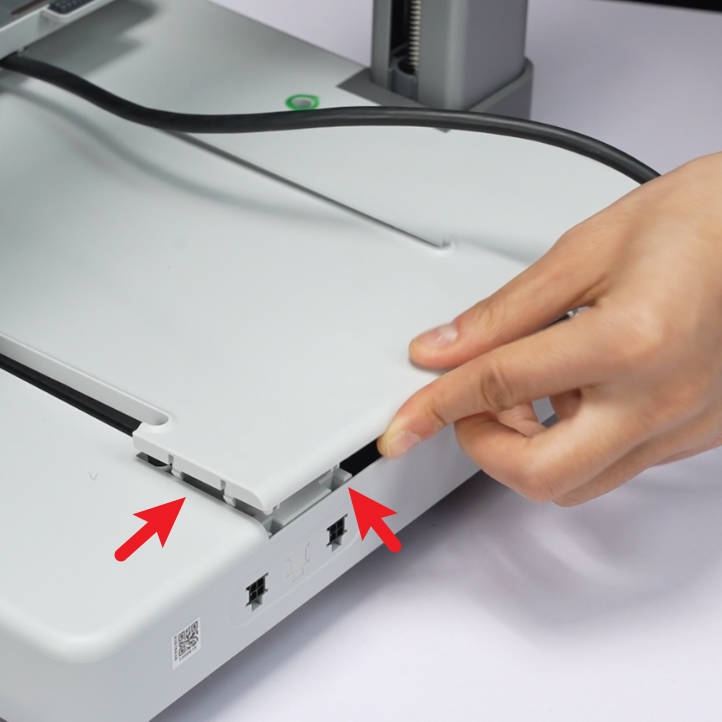

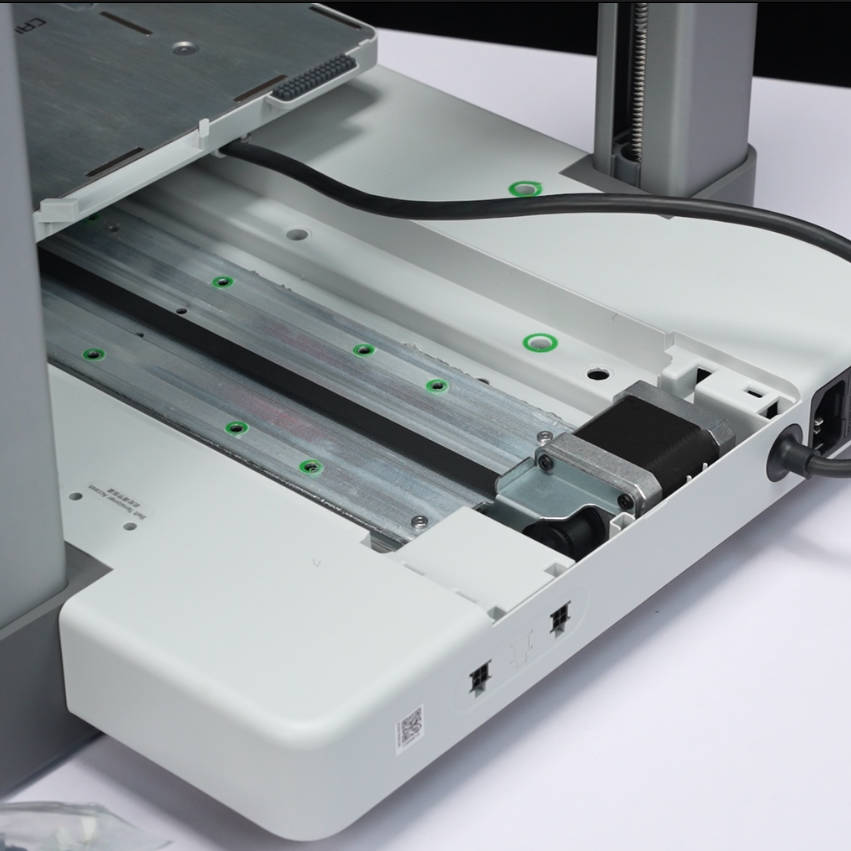

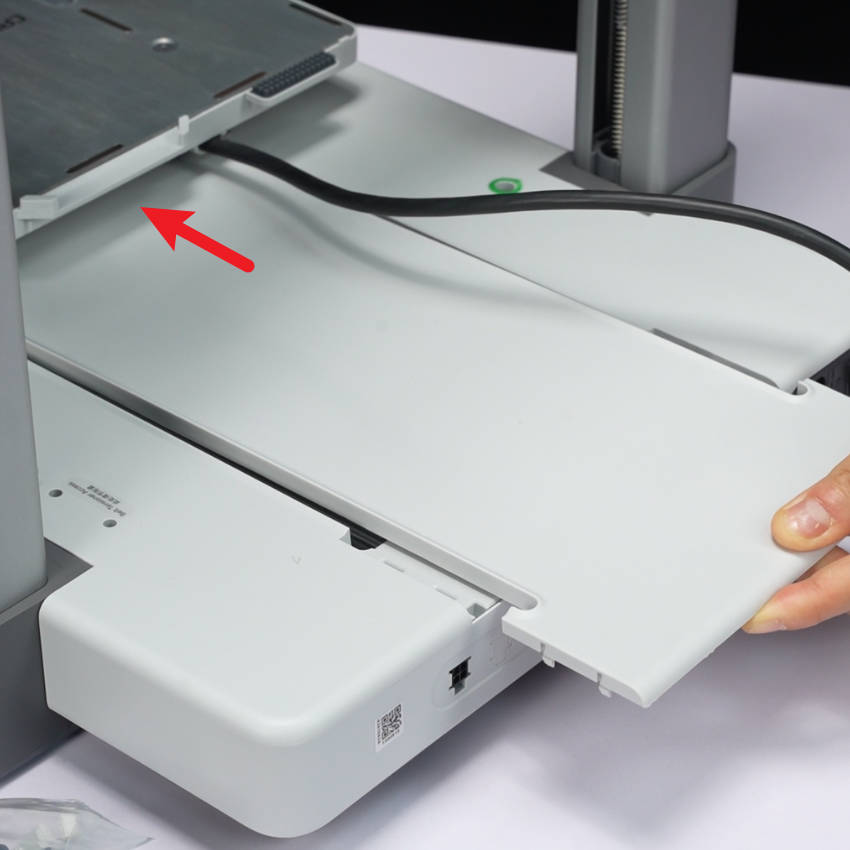

Stil printeren oprejst, og flyt varmebordet fremad til den yderste position. Tag Y-akse topcoveret, og før det ind under varmebordet. Skub coveret fremad, indtil det når enden, og sørg for, at coveret flugter med klipsene. Monter coveret nemt på plads ved at fastgøre det på klipsene.

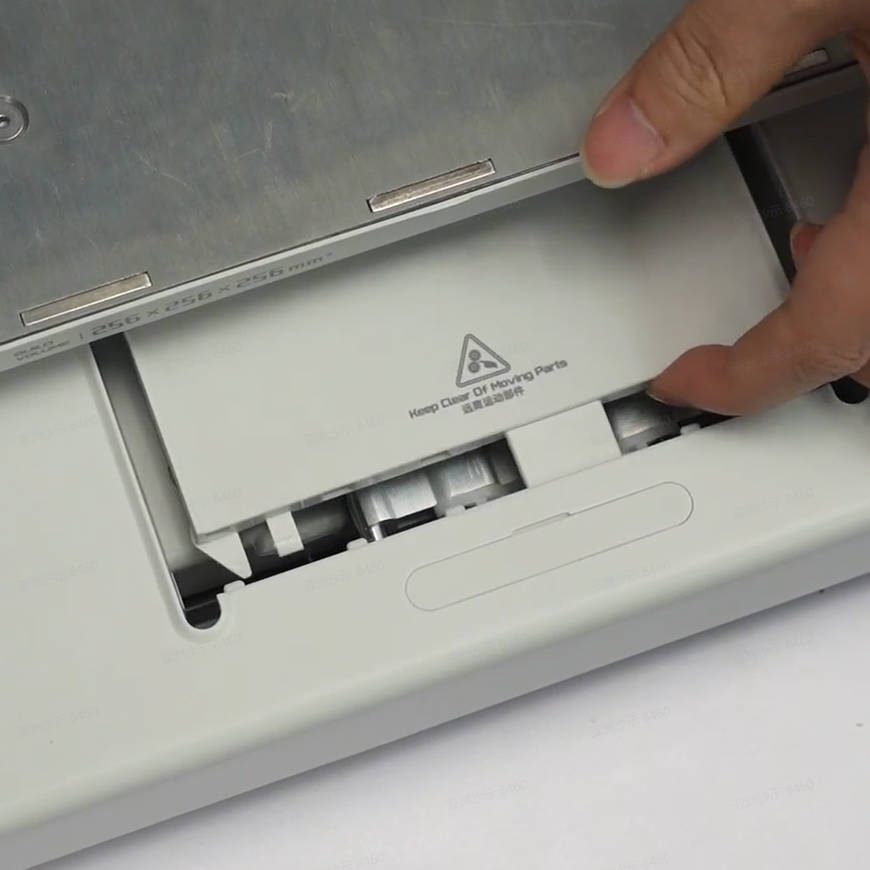

Særlig bemærkning: Hvis varmebordet ikke er skubbet helt i bund, kan Y-akse topcoveret sætte sig fast i en forkert position. I så fald kan du manuelt løfte Y-akse-coveret en smule for at hjælpe med monteringen.

Verificer funktionaliteten

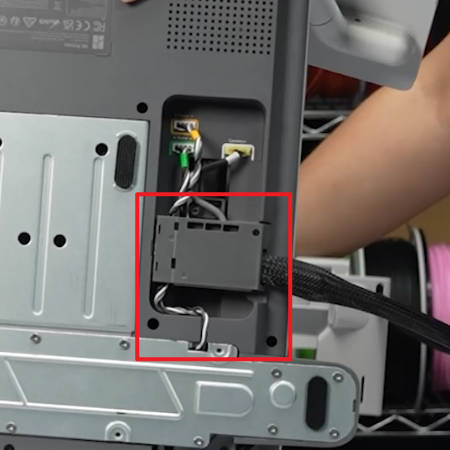

Kontroller, at printningen er jævn og fri for rystelser. Hvis der er mærkbare rystelser, skal du dobbelttjekke den korrekte montering af den nederste kabelboks og sikre, at kablerne er inden for kabelspændets område.

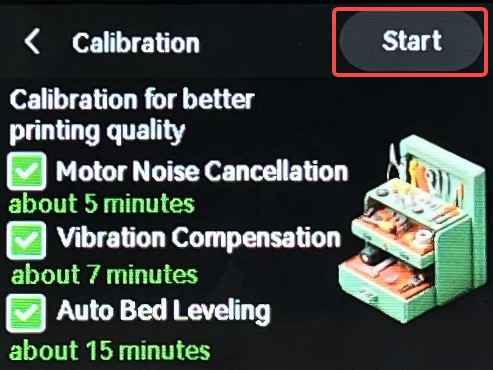

Kalibrering

Det anbefales at udføre en fuld kalibrering, før du starter en printopgave.
