A1 varmeplade: udskiftningsguide til Bambu Lab A1

Hvornår skal den bruges?

Brug denne guide, hvis varmepladen på A1 er defekt og skal udskiftes. Den kan også bruges, hvis varmepladens kabel er beskadiget.
Almindelige problemer, der skyldes A1-varmepladen, er:

• Varmepladen varmer ikke
• Varmepladens overflade er beskadiget
• Varmepladens kabel er defekt
• Anbefalet af Bambu Lab kundesupport

Nødvendigt værktøj og materialer

• Bambu Lab varmeplade til A1
• H2.0 unbrakonøgle
• Forventet tidsforbrug: 30-45 minutter

Sikkerhedsadvarsel

Bambu Lab har for nylig modtaget rapporter om ustabile temperaturmålinger og opvarmningsproblemer på A1. En grundig undersøgelse viste, at kablet, der forbinder varmepladen og basen på A1, er udsat for for tidlig udmattelse.

Mulige defekter på A1 kan forårsage overophedning, strømtab eller i sjældne tilfælde endda elektriske kortslutninger eller, at dele af A1 eller dens omgivelser bryder i brand, så brugere og omkringstående udsættes for risiko for forbrændinger og elektrisk stød.

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledningerne til printhovedet. Hvis printeren er tændt under sådant arbejde, kan det forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsfare.

Når du udfører vedligeholdelse eller fejlsøger på printeren, kan det være nødvendigt at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan desuden beskadige printerens elektronik.

Derfor er det vigtigt at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny ticket på vores supportside, så hjælper vi dig hurtigst muligt.

Videoguide

Vi anbefaler kraftigt, at du ser installationsvideoen, før du følger denne guide. Den hjælper dig med at forstå processen for udskiftning af varmepladen på A1.

Trin til afmontering af den gamle varmepladeenhed

1. Forbered printeren

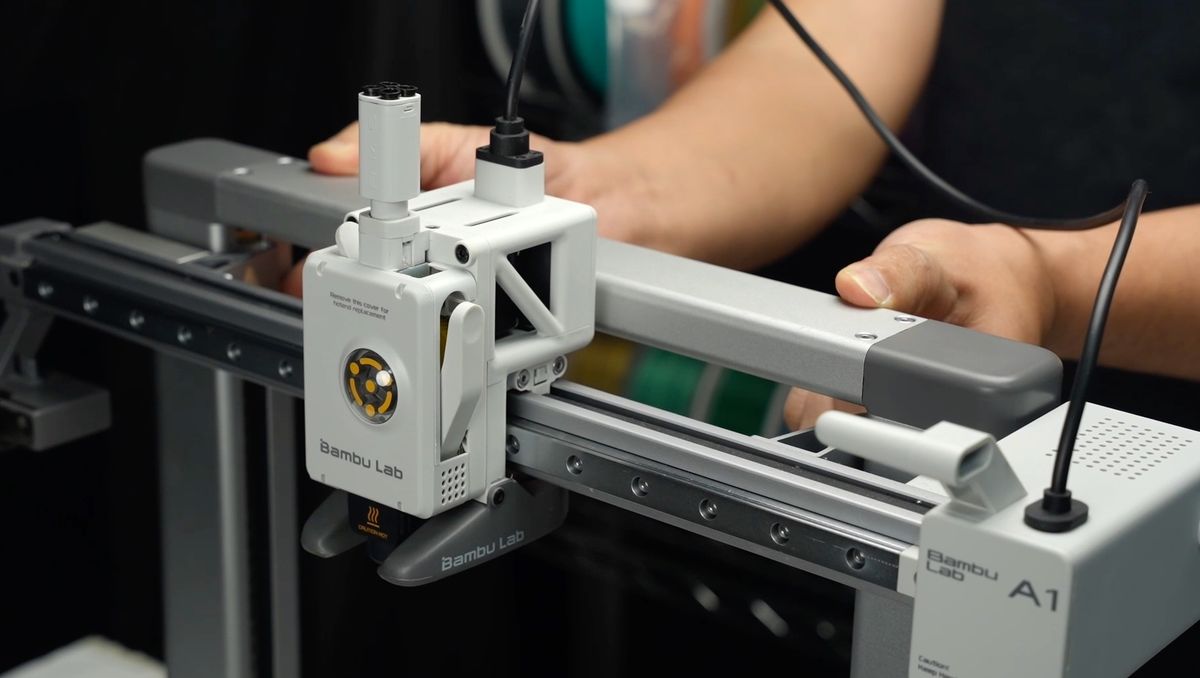

Begynd med forsigtigt at trække varmepladen mod bagsiden af printeren. Tryk derefter forsigtigt på siderne af X-aksen mod den øverste del af printeren som vist på billedet nedenfor.

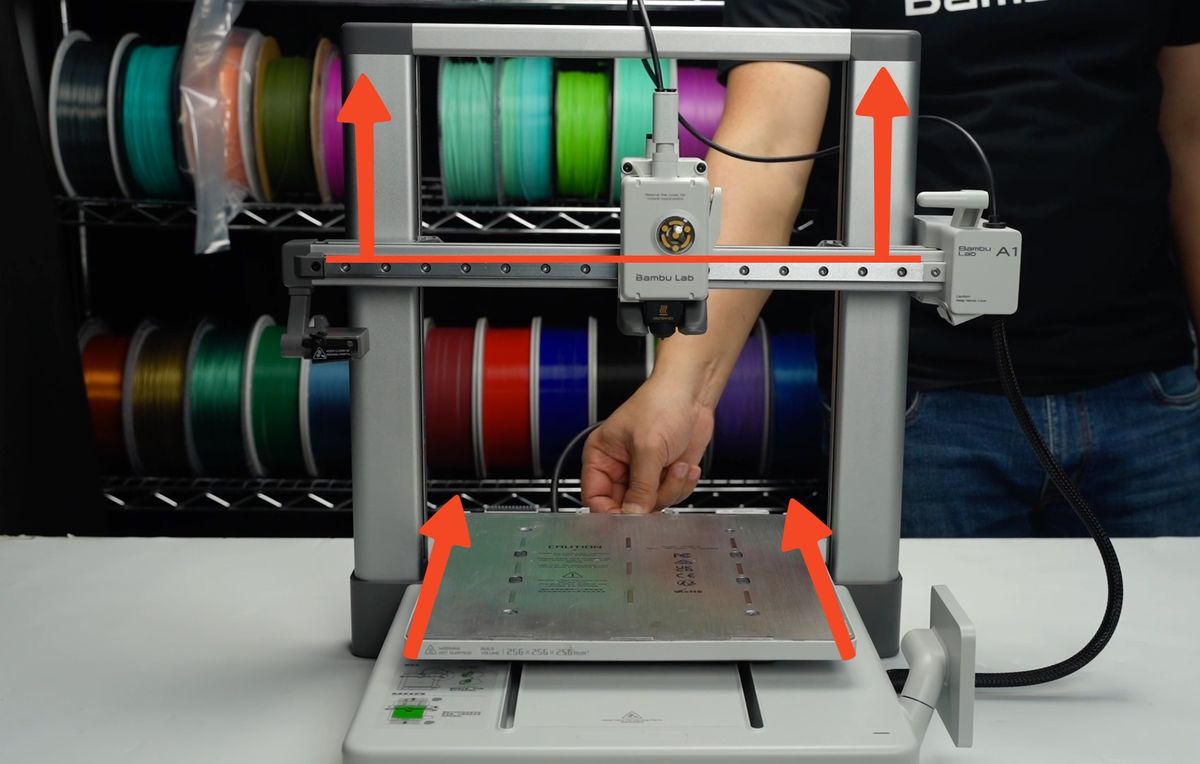

Når X-aksen når toppen som vist på billedet nedenfor, kan du gå videre til næste trin.

2. Fjern varmepladen fra printeren

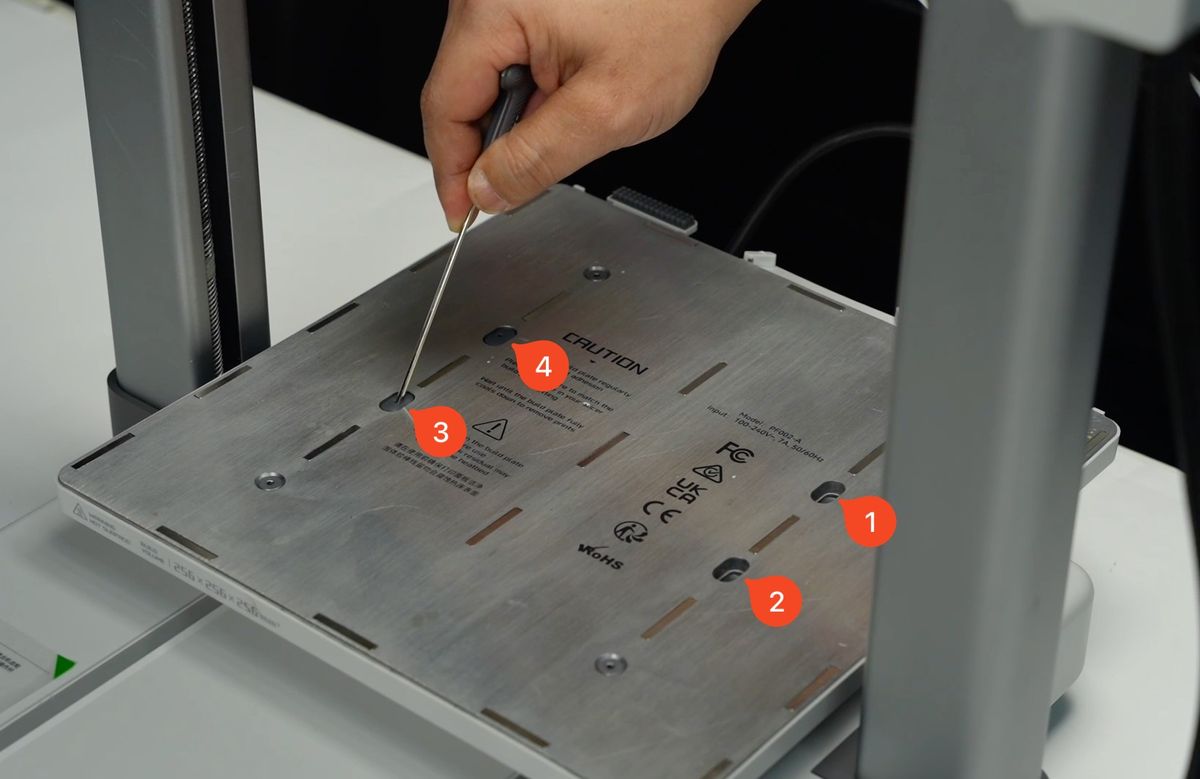

Begynd med at fjerne de fire silikoneovertræk fra varmepladen. Det blotlægger skruerne.

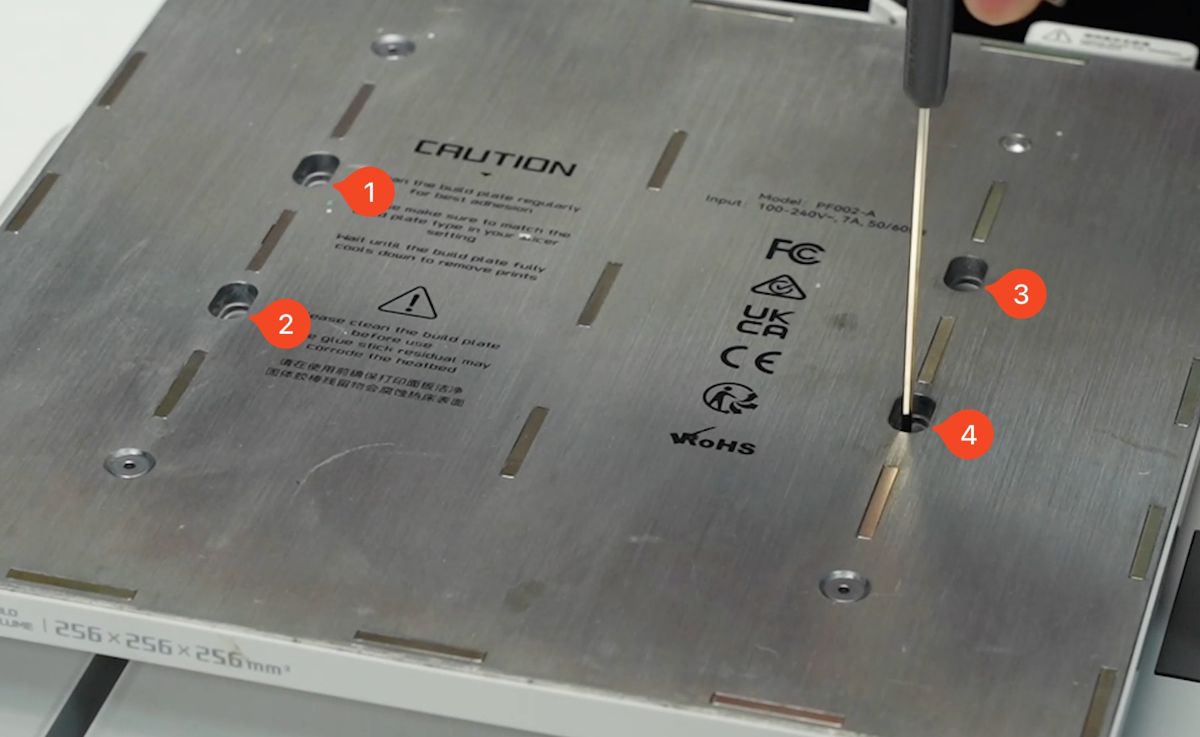

Når silikoneovertrækkene er fjernet, kan du skrue de fire skruer (M3x6) ud, der holder varmepladen fast på Y-aksen.

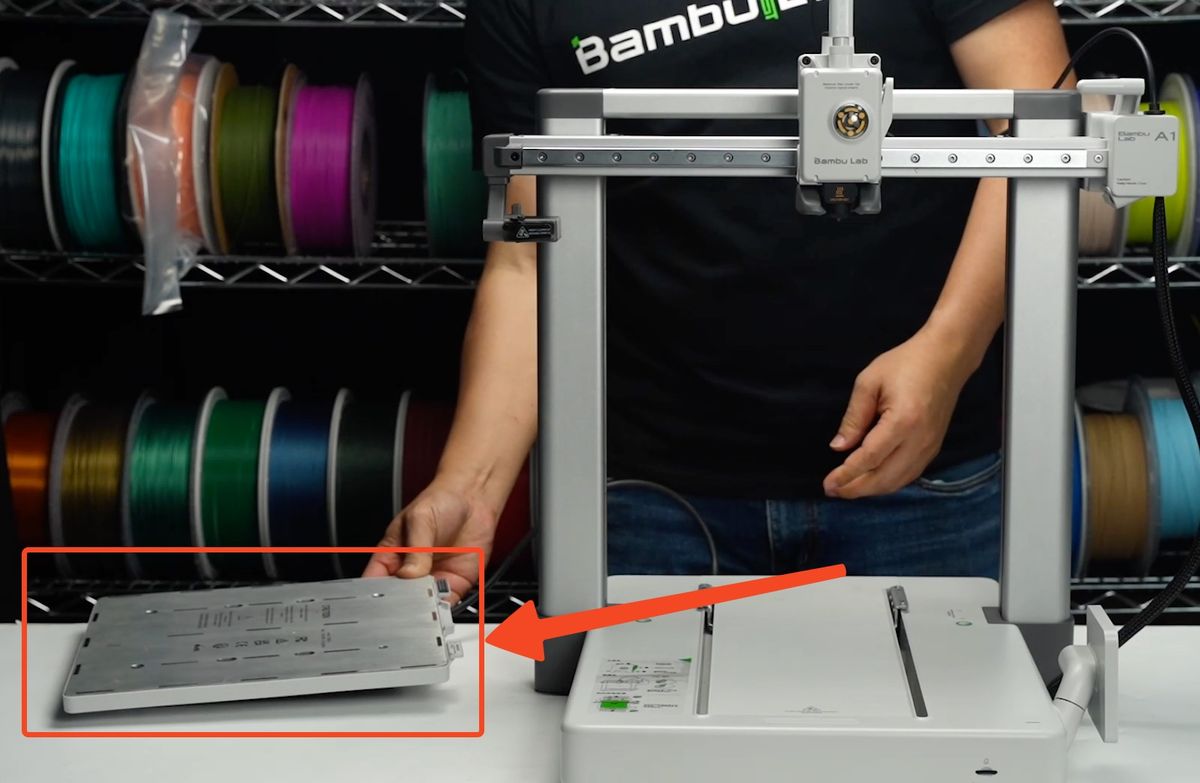

Når skruerne er fjernet, er varmepladen nu fri fra printerens base. Løft forsigtigt varmepladen, og læg den ved siden af printeren.

3. Læg printeren på siden

For at få adgang til bunden af maskinen skal vi lægge printeren på siden.

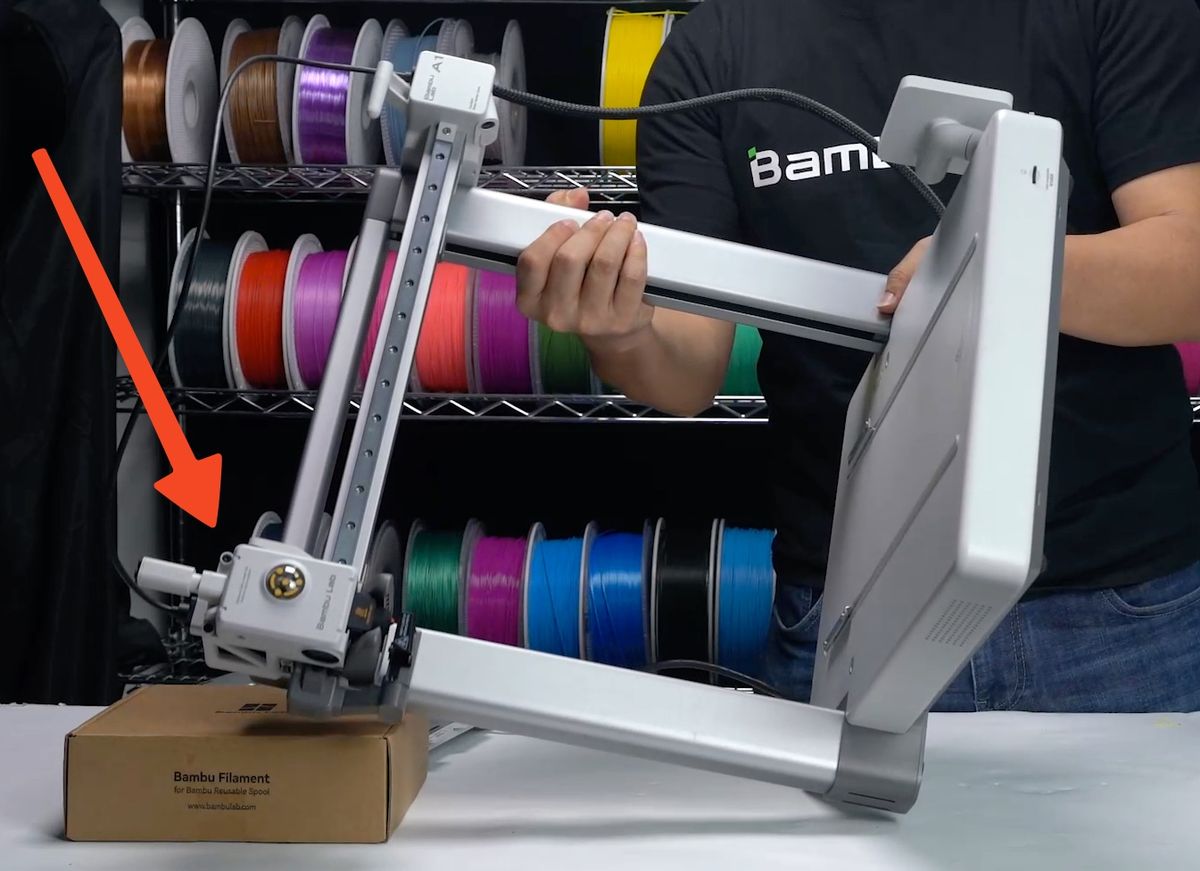

Begynd med at placere en filamentkasse ved siden af maskinen, og vinkl derefter printeren som vist på billedet nedenfor.
Den venstre Z-akse-søjle bør hvile på kassen for at undgå skader på filamentviskeren.
Udfør denne handling forsigtigt for at undgå at trække i varmepladens kabel, der sidder på siden, og tabe det.

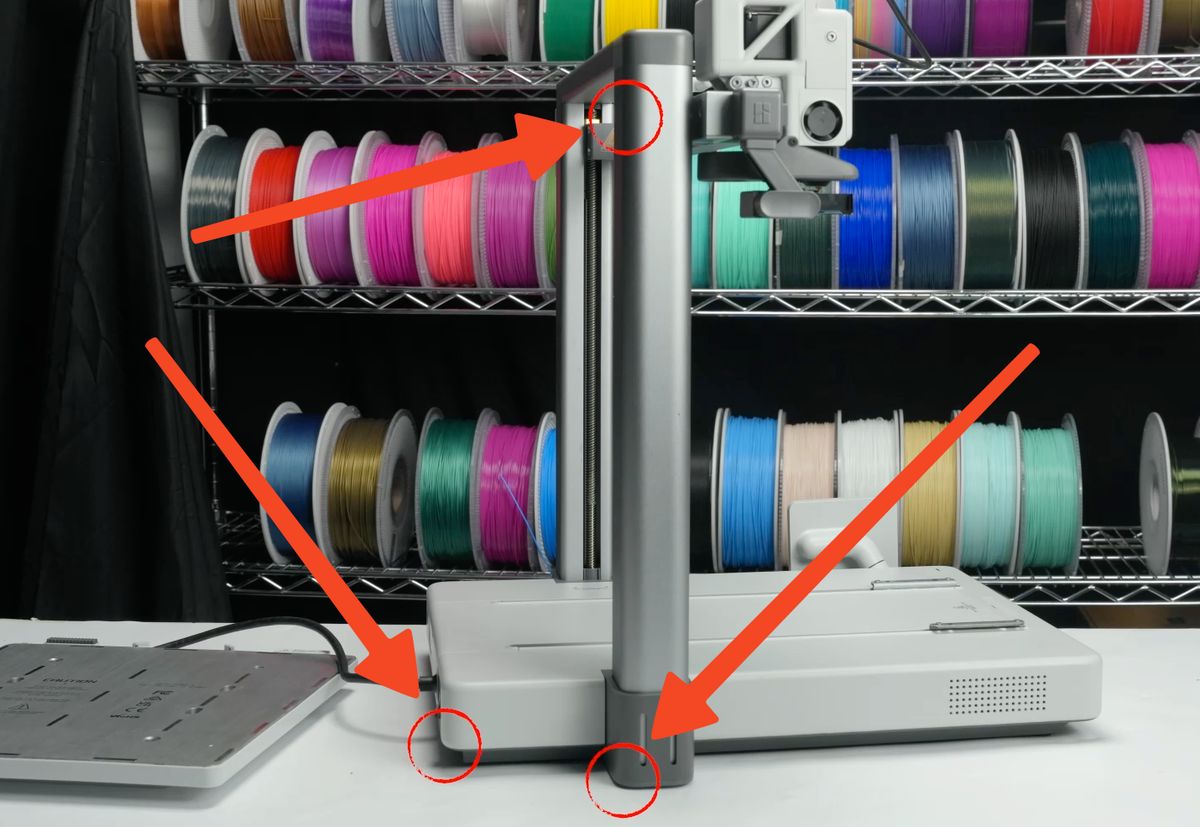

Printeren hviler på sine hjørner som vist på billedet nedenfor:

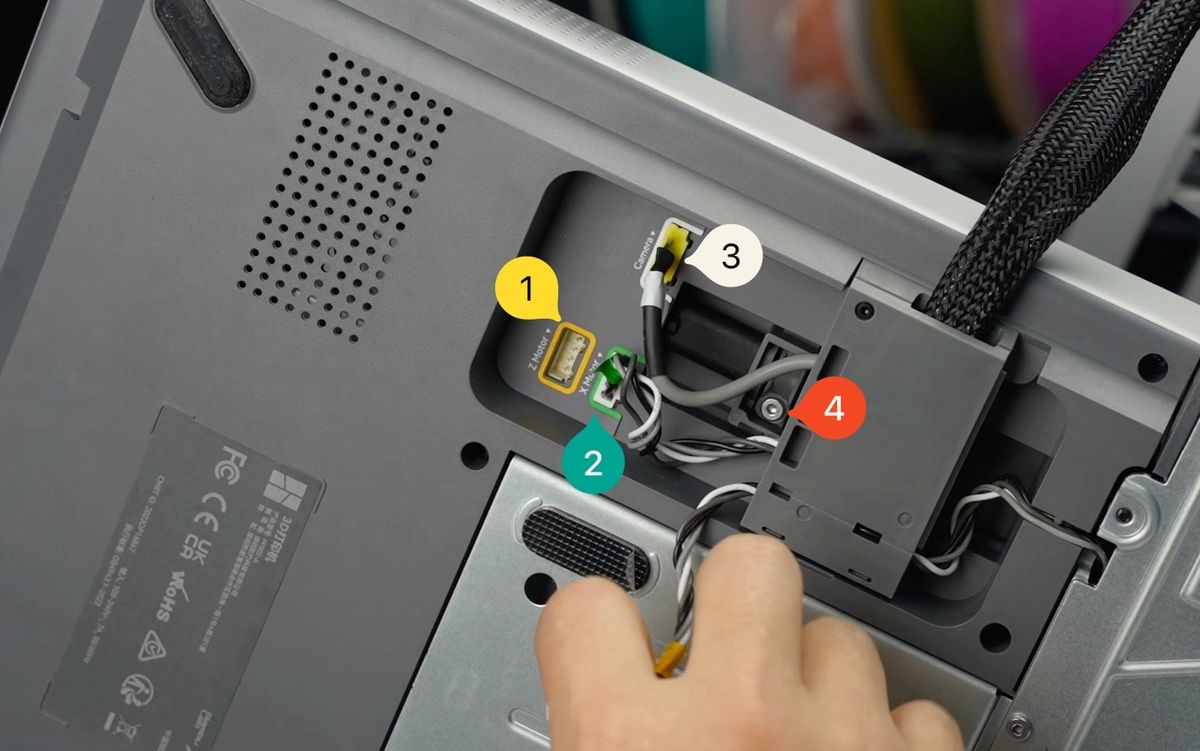

4. Afbryd ledningerne, og fjern kabelboksen

I næste trin skal kablerne til kamera, motor X og motor Z afbrydes.
Fjern derefter skruen, der holder kabelboksen på plads.
1. Z-motor-kabel
2. X-motor-kabel
3. Kamera-kabel
4. Skrue, der holder kabelboksen (BT3x27)

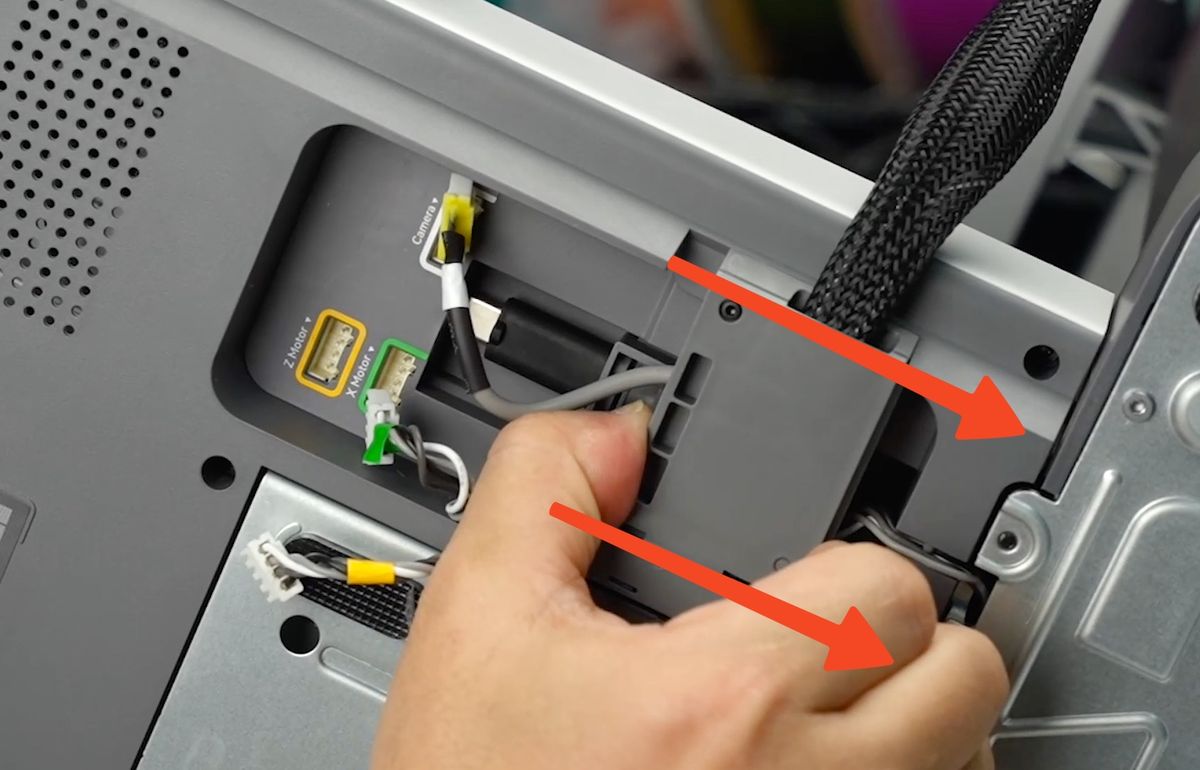

Du kan blot skubbe kabelboksen bagud for at afbryde USB-kablet.

5. Fjern bunddækslerne

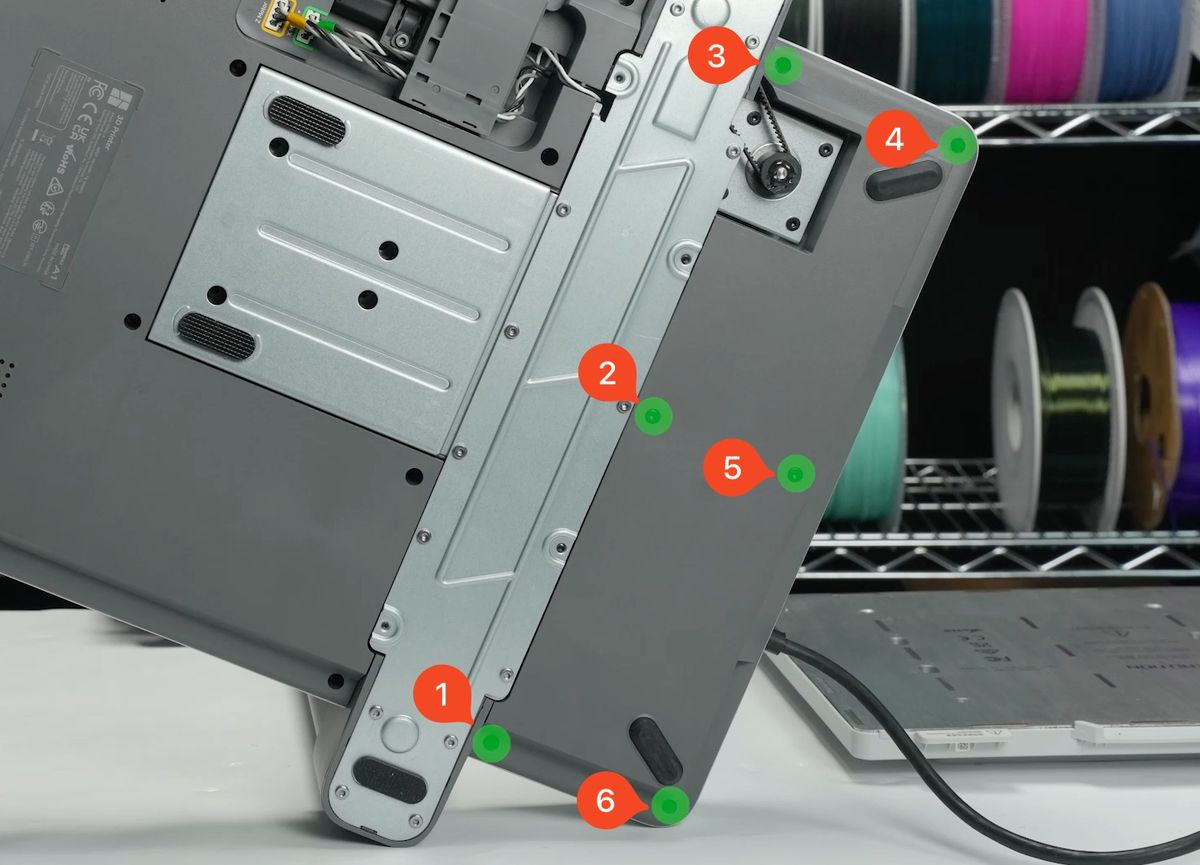

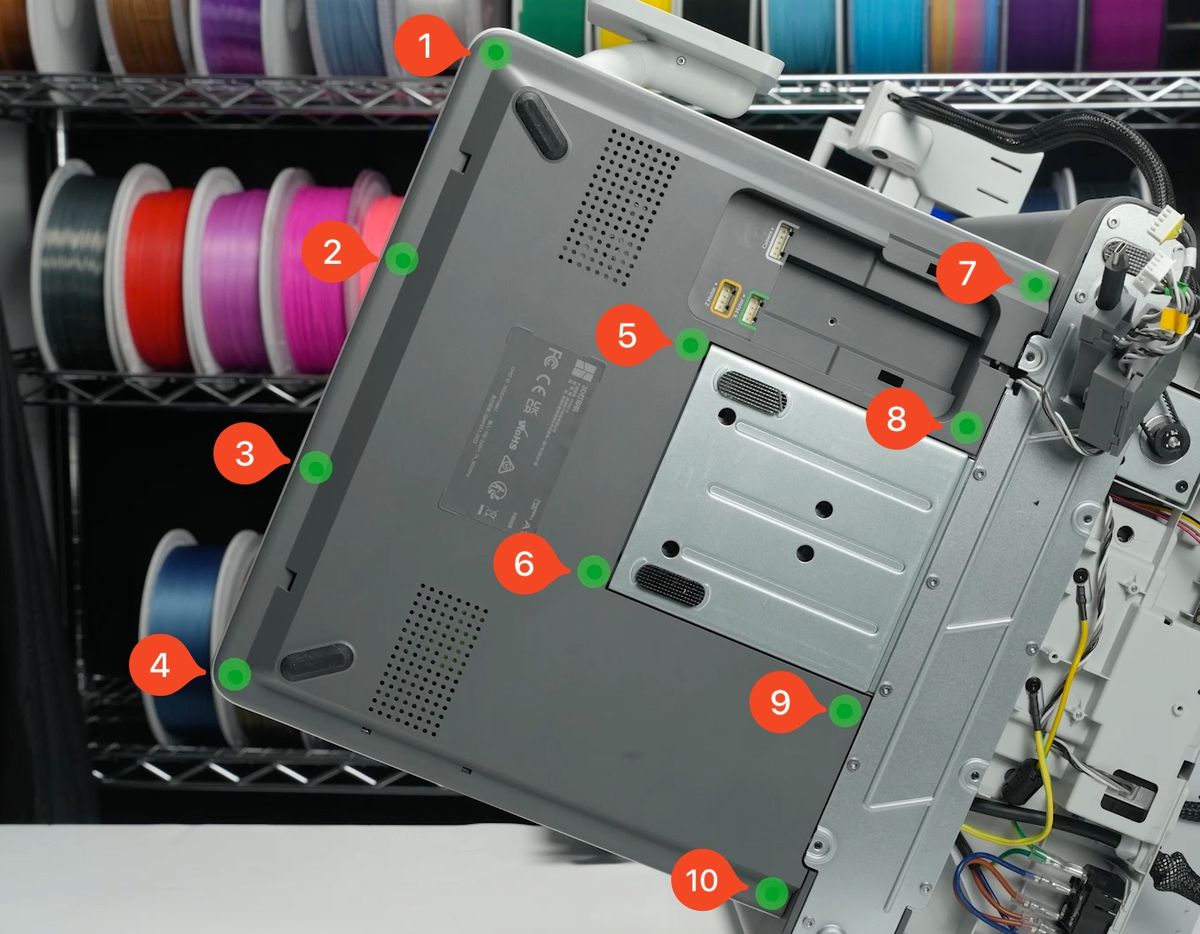

Begynd med at fjerne de 6 skruer (BT3x8), der holder det bageste bunddæksel på plads, og vip det derefter forsigtigt ud ved at trække i oversiden ved siden af skrue nr. 4.

Fjern derefter de øvrige 10 skruer (BT3x8), der holder printerens forreste bunddæksel. Du kan forsigtigt vippe plastdækslet ud ved at trække fra den øverste højre del tæt på skrue nr. 7.

6. Afbryd varmepladens kabler

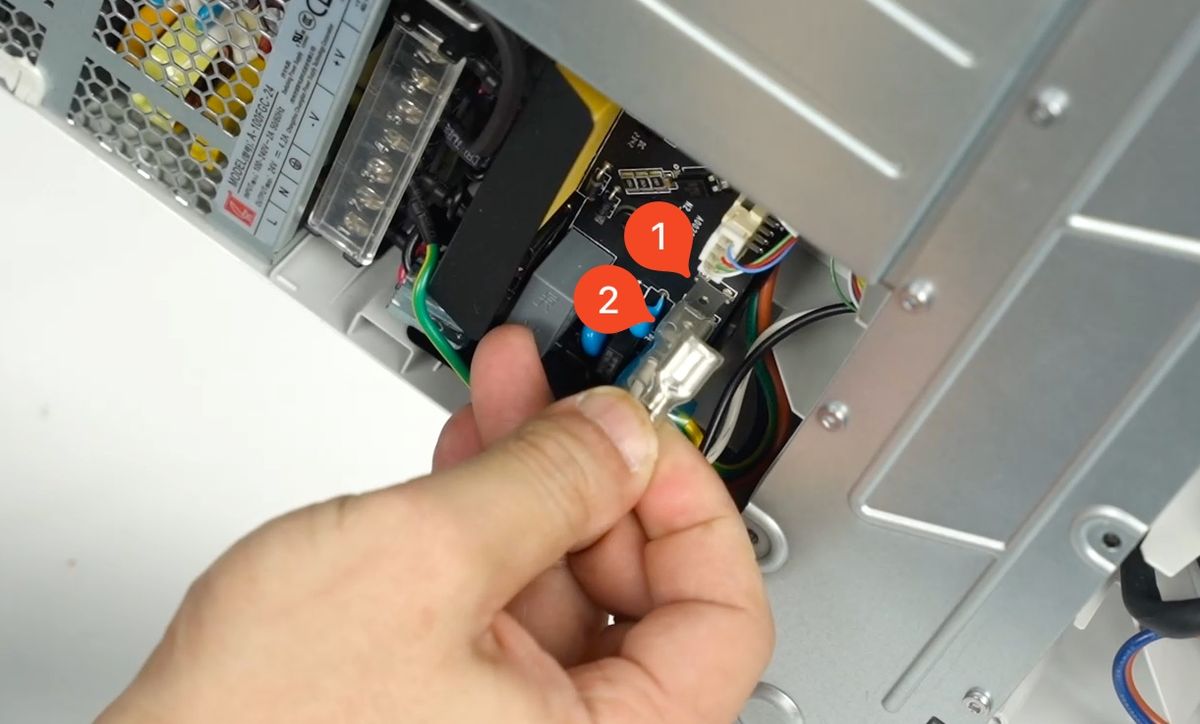

I næste trin kan du begynde at afbryde varmepladens strømkabler. Tryk forsigtigt på stikkene vist på billedet nedenfor, og træk dem derefter forsigtigt mod dig.
Stikkene har små låsetapper, der holder dem fast på printet, men et tryk på stikkene udløser dem.

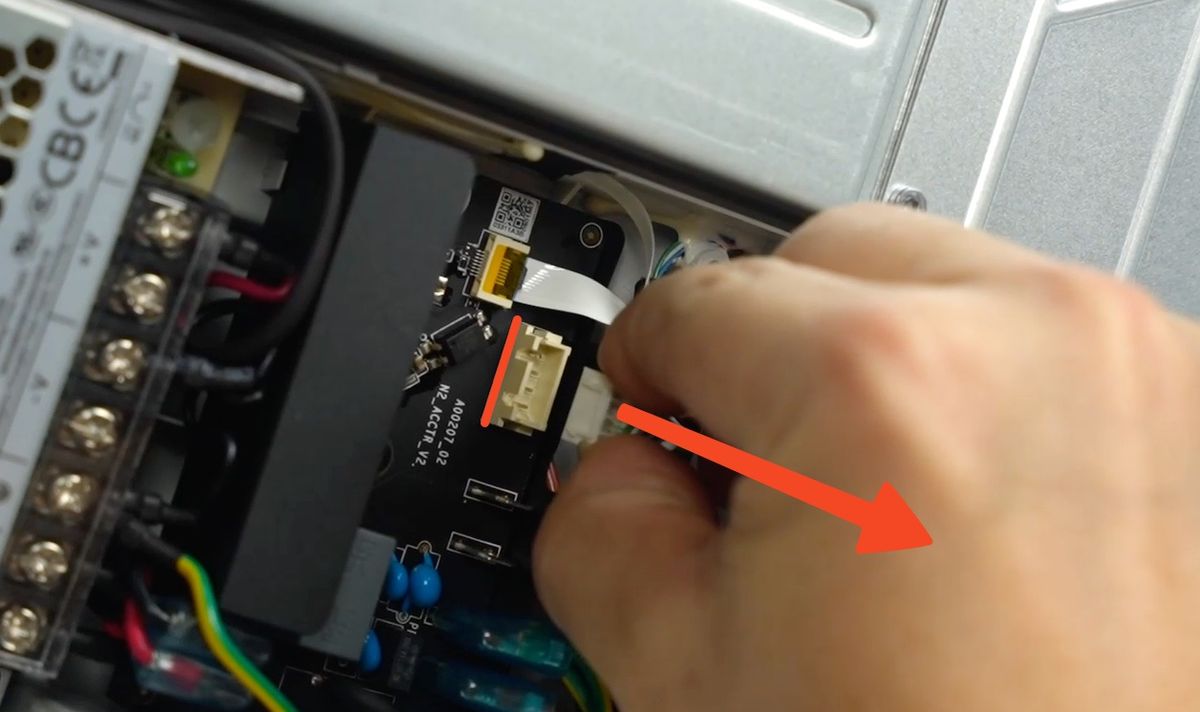

Du kan nu fjerne 4-bens signalkablet. Tag blot fat i siderne af stikket, og træk mod dig.

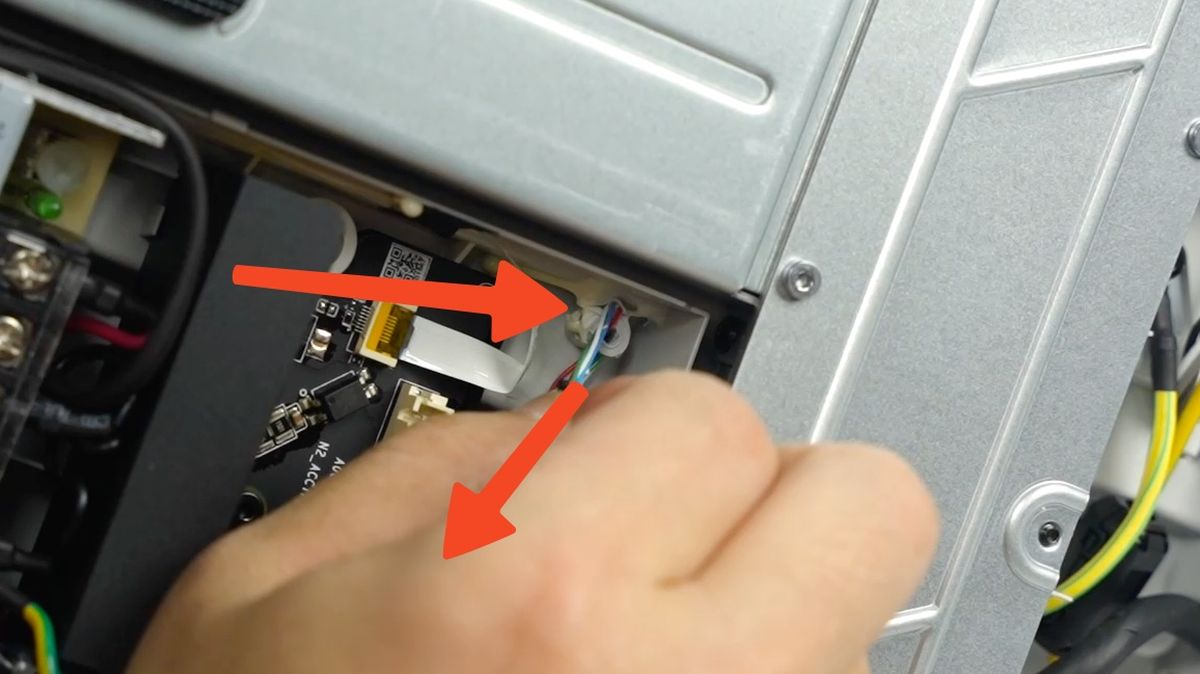

Der vil være noget silikonelim, der holder ledningerne på plads mod hjørnet af printet. Træk blot forsigtigt i ledningerne, så frigøres de.

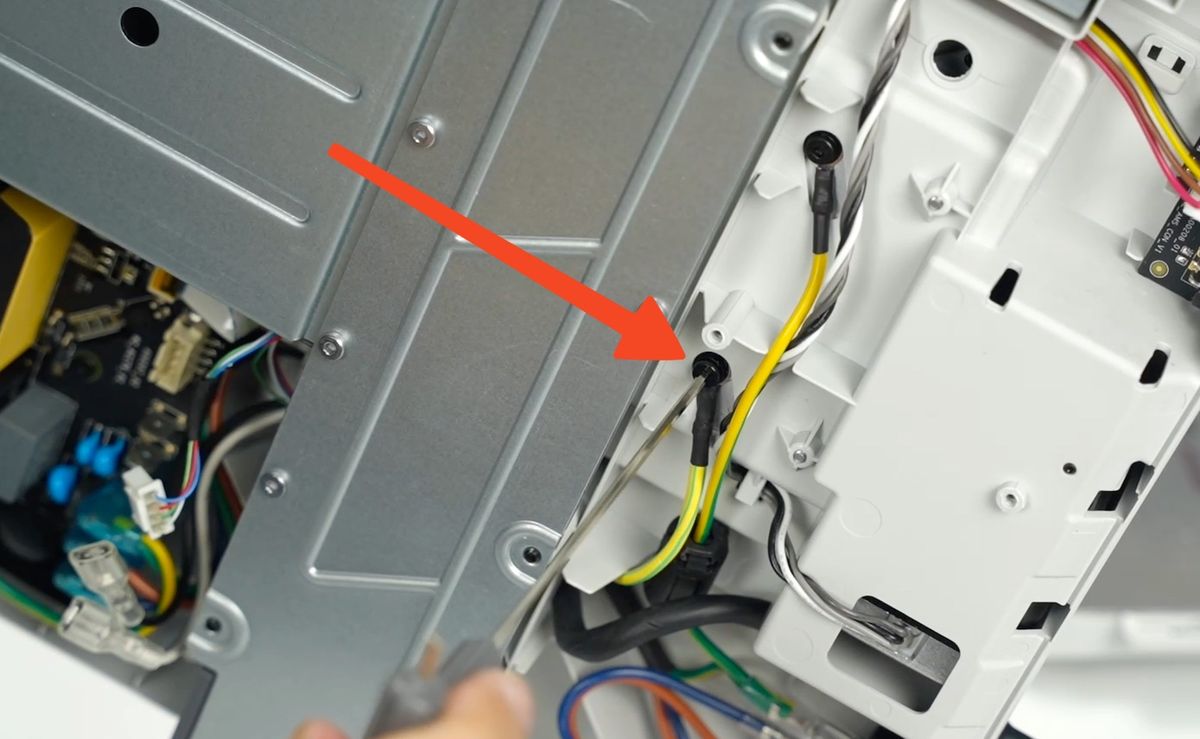

Den sidste del af kablet er den gule jordledning mod bagsiden af printeren. Skru blot klemmen af for at frigøre den.

7. Fjern varmepladen helt fra printeren

Varmepladens kabelstik er nu løse, så vi kan fjerne den gamle varmeplade fra printeren.

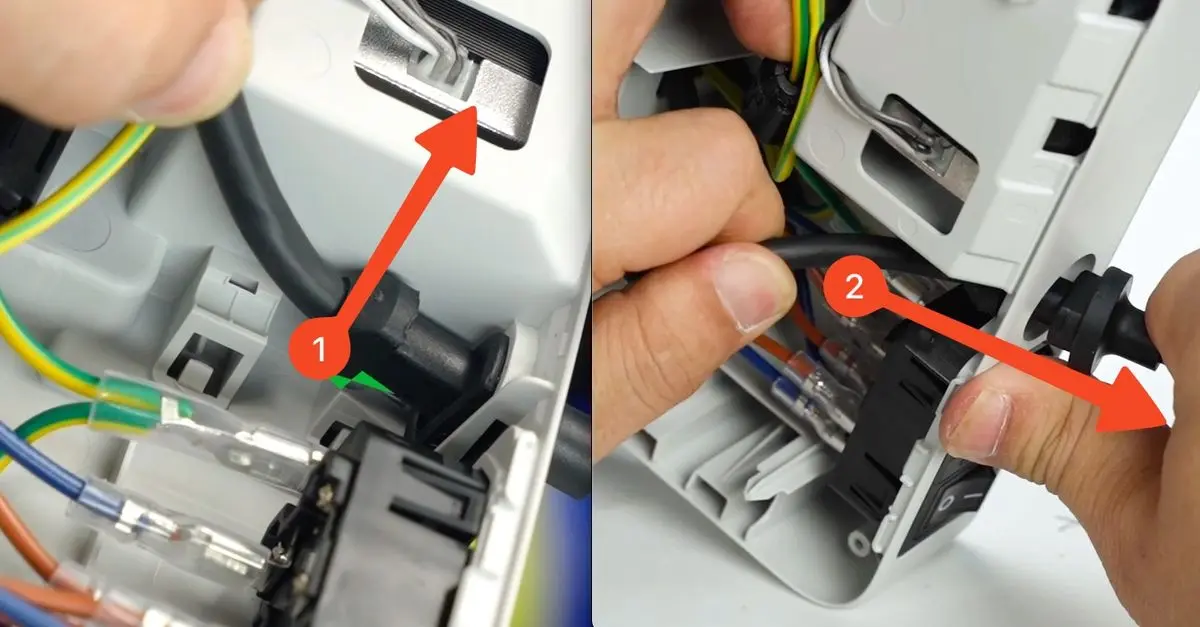

Løft blot kablets bageste side opad, og træk derefter fra bagsiden af ledningen. Det gør dig i stand til at fjerne varmepladens ledning helt og påbegynde installationen af den nye varmeplade.

Trin til montering af den nye varmepladeenhed

1. Stil printeren op

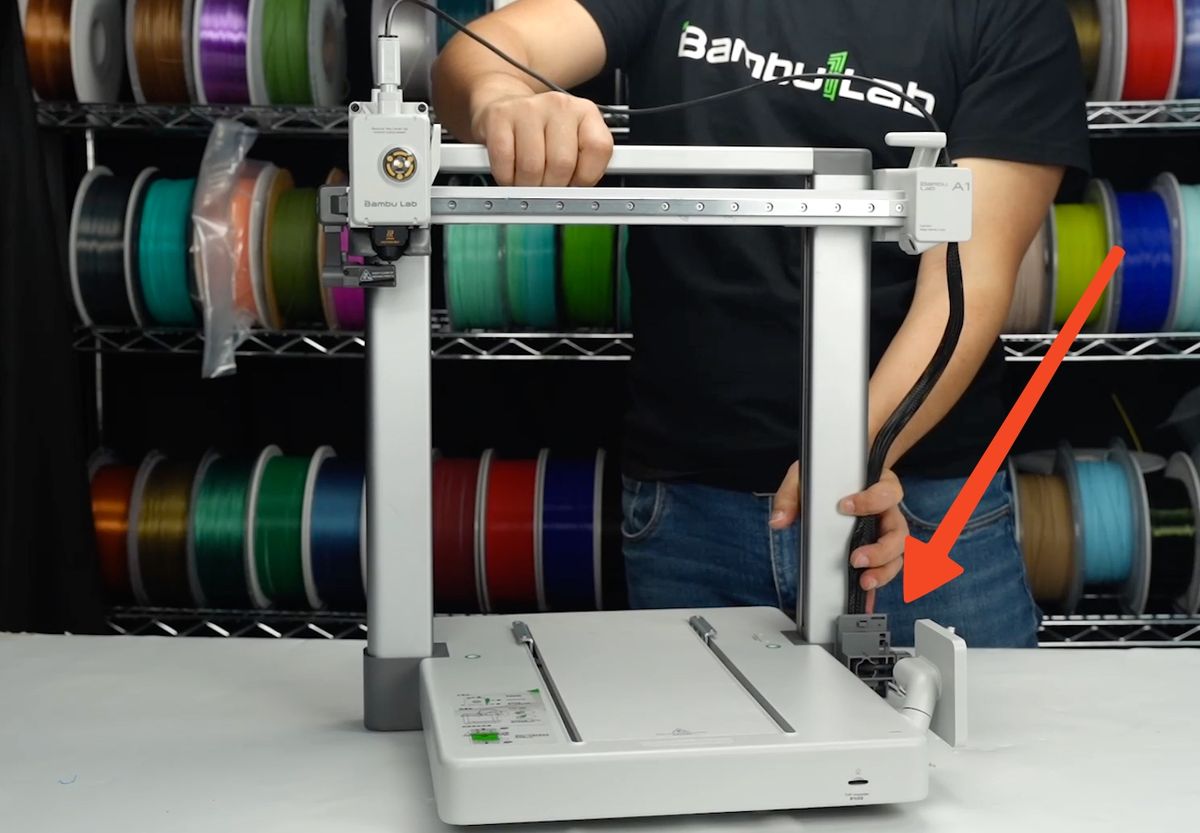

Vi begynder installationen med at stille printeren op, mens vi sørger for at holde sideledningerne.
Det gør dig i stand til at placere printeren vandret og undgå potentielle skader på ledningerne.

2. Monter den nye varmepladeenhed og skruer

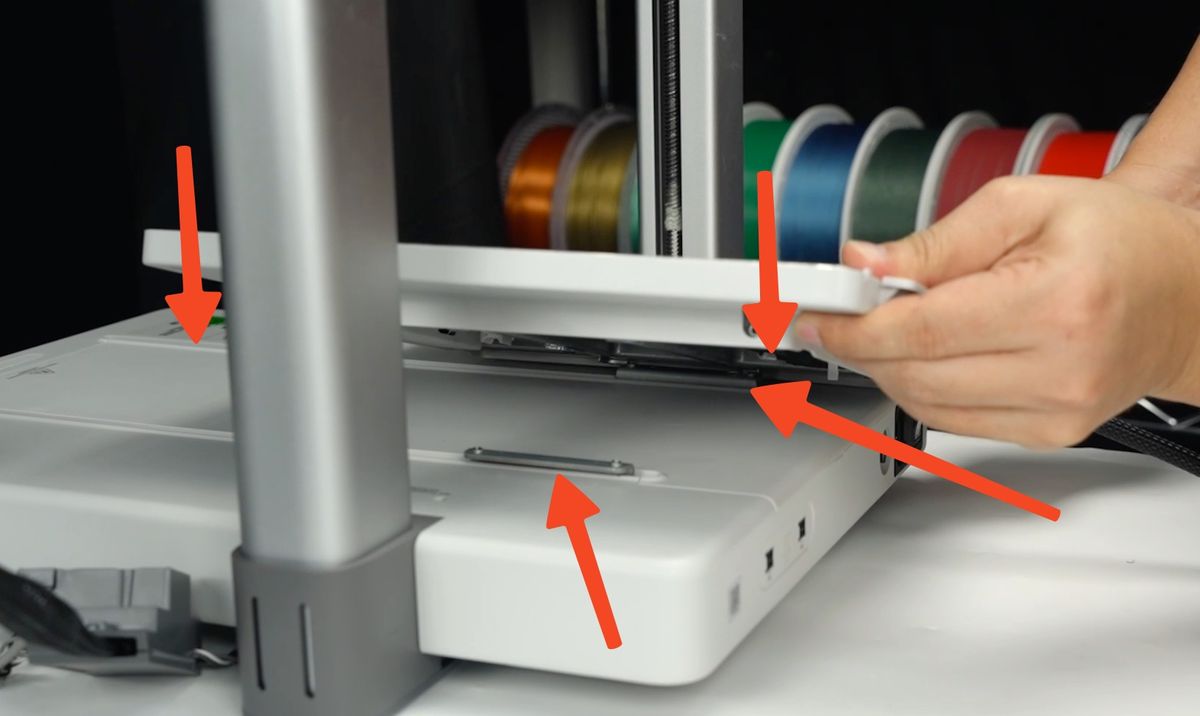

Juster forsigtigt varmepladens metalramme i forhold til de to metalstøtter på Y-aksen, mens du sikrer, at pladens skruehuller flugter.

Du kan foretage små justeringer for at flugte skruehullerne, når varmepladen er sænket ned på støtterne.

VIGTIGT

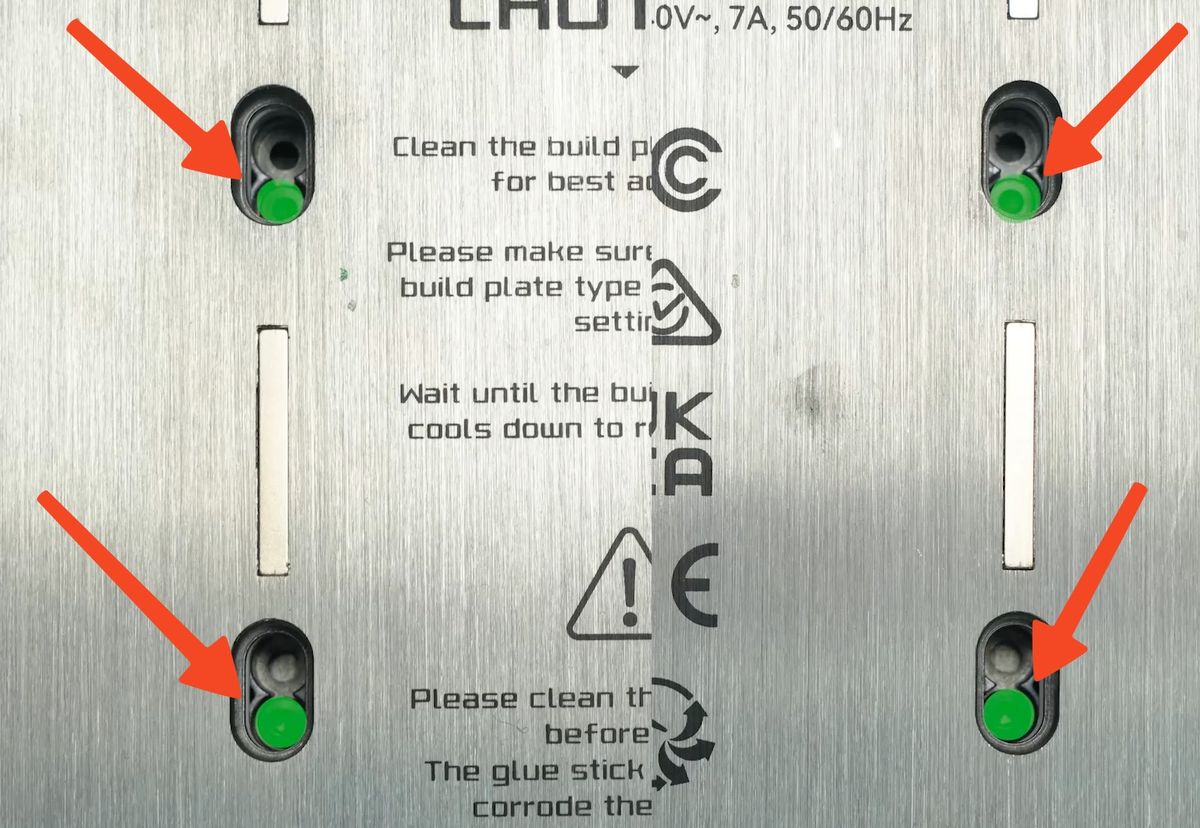

Juster varmepladens skruehuller som vist. Det er de nederste huller, hvor skruerne skal monteres.
De er markeret med grønt på dette billede. Vær også opmærksom på tekstens retning for at sikre korrekt montering.

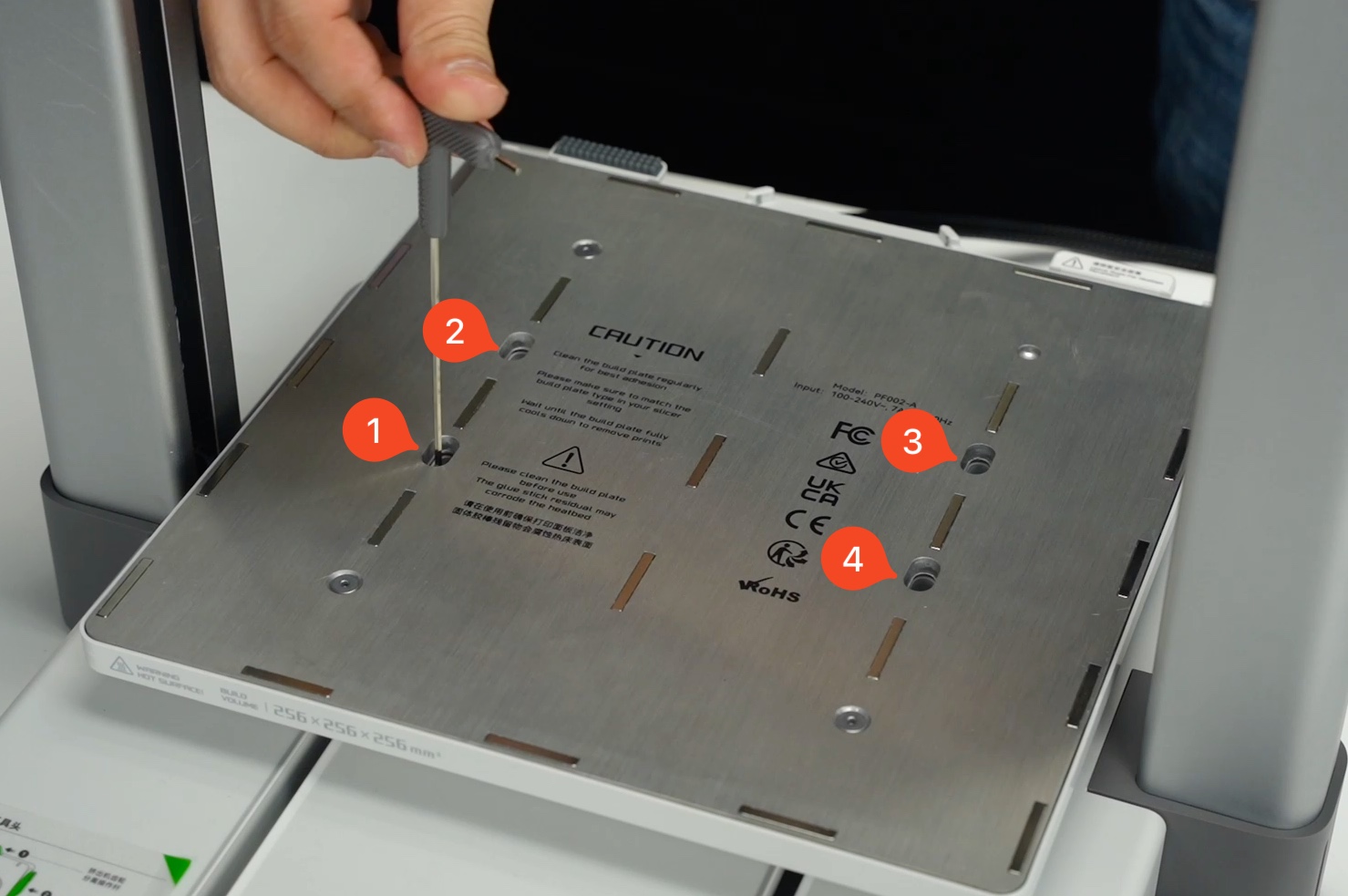

Fortsæt med at montere de fire skruer (M3x6) på varmepladen som vist på billedet nedenfor. Når det er gjort, kan du også montere de fire silikoneovertræk, du fjernede tidligere.

3. Læg printeren på siden

Placer filamentkassen ved siden af maskinen, og vinkl derefter printeren som vist på billedet nedenfor.
Den venstre Z-akse-søjle bør hvile på kassen for at undgå skader på filamentviskeren.
Udfør denne handling forsigtigt for at undgå at trække i varmepladens kabel, der sidder på siden, og tabe det.

4. Før ledningerne ind i printeren

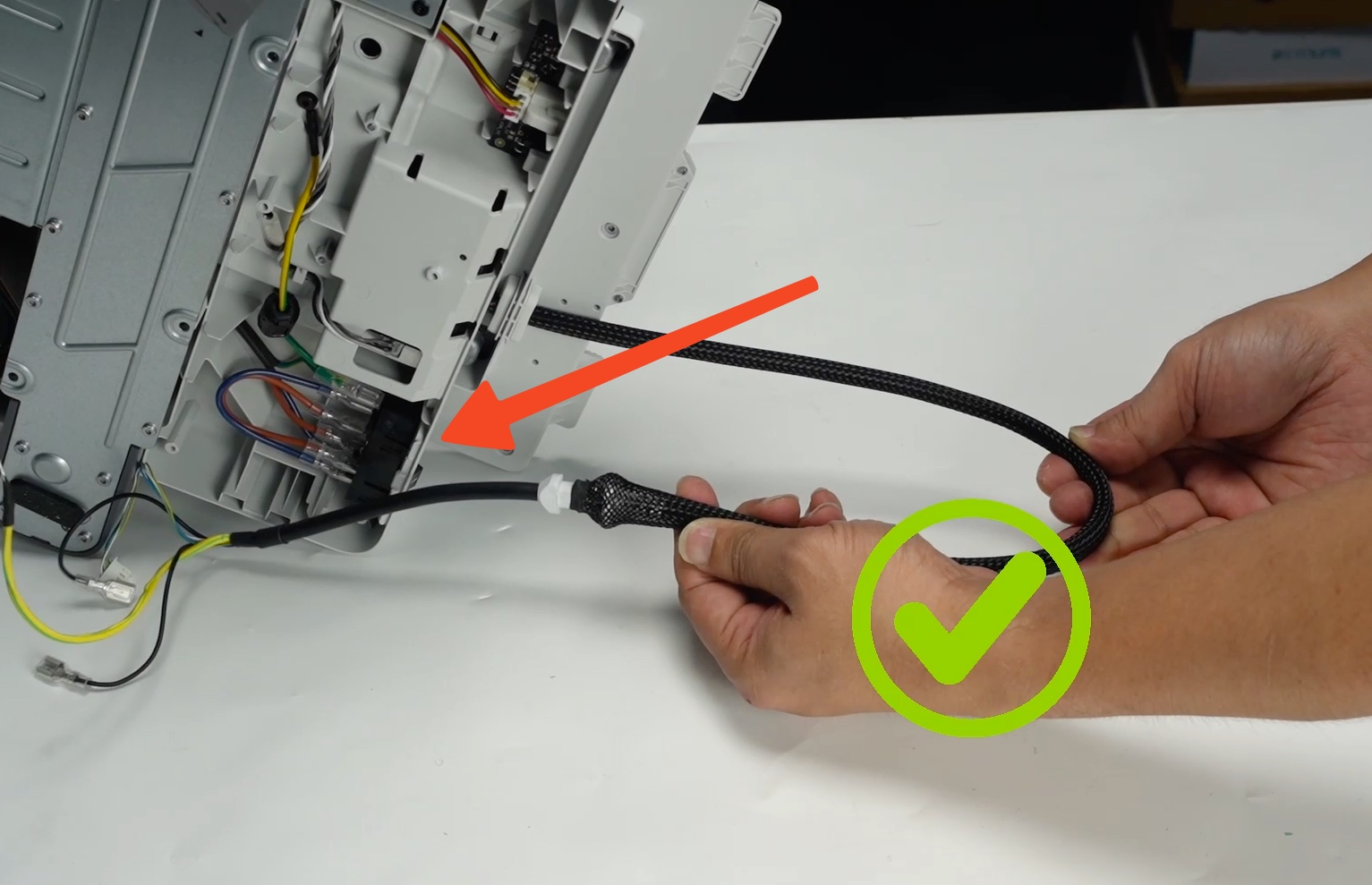

Begynd med forsigtigt at arrangere varmepladens kabel for at undgå snoning eller bøjning, og skub derefter forsigtigt ledningerne gennem bagsiden af maskinen.

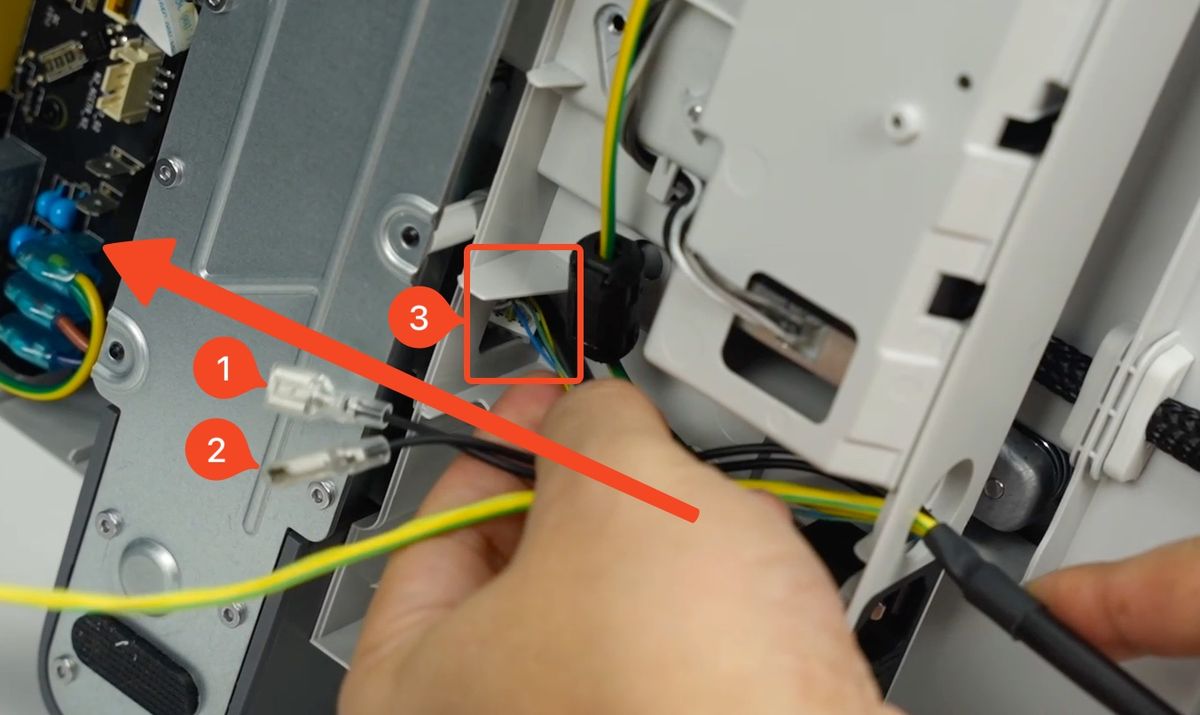

Fortsæt med at føre ledningerne mærket 1, 2, 3 mod printerens AC-print ved forsigtigt at skubbe dem gennem hullet vist på billedet nedenfor.
Den gule ledning skal blive udenfor, da vi tilslutter den bagefter.

Når ledningerne er ført gennem printeren, kan du tilslutte dem igen på AC-printet.

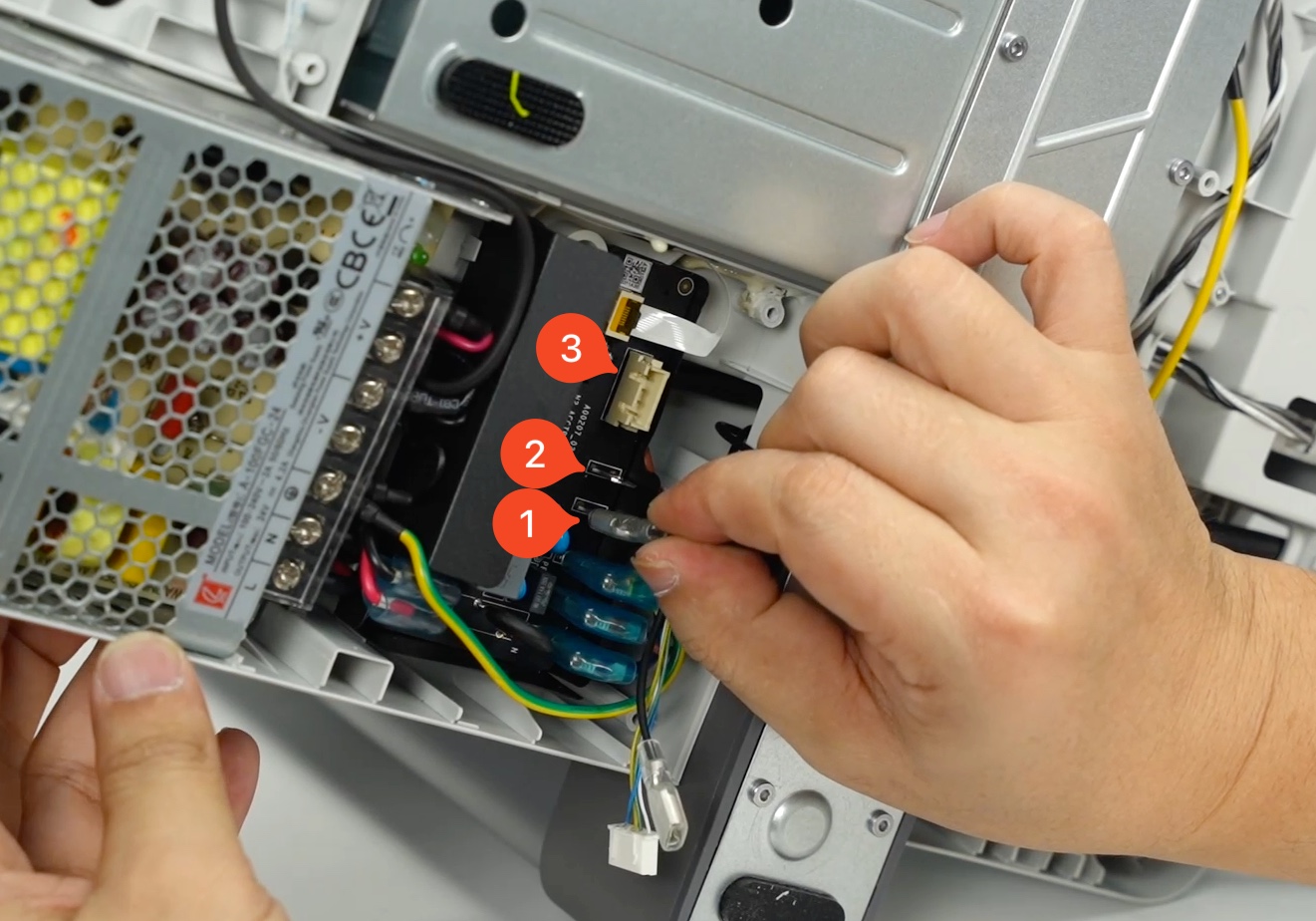

De sorte ledninger tilsluttes portene mærket 1 og 2, mens signalkablet tilsluttes porten mærket nr. 3.

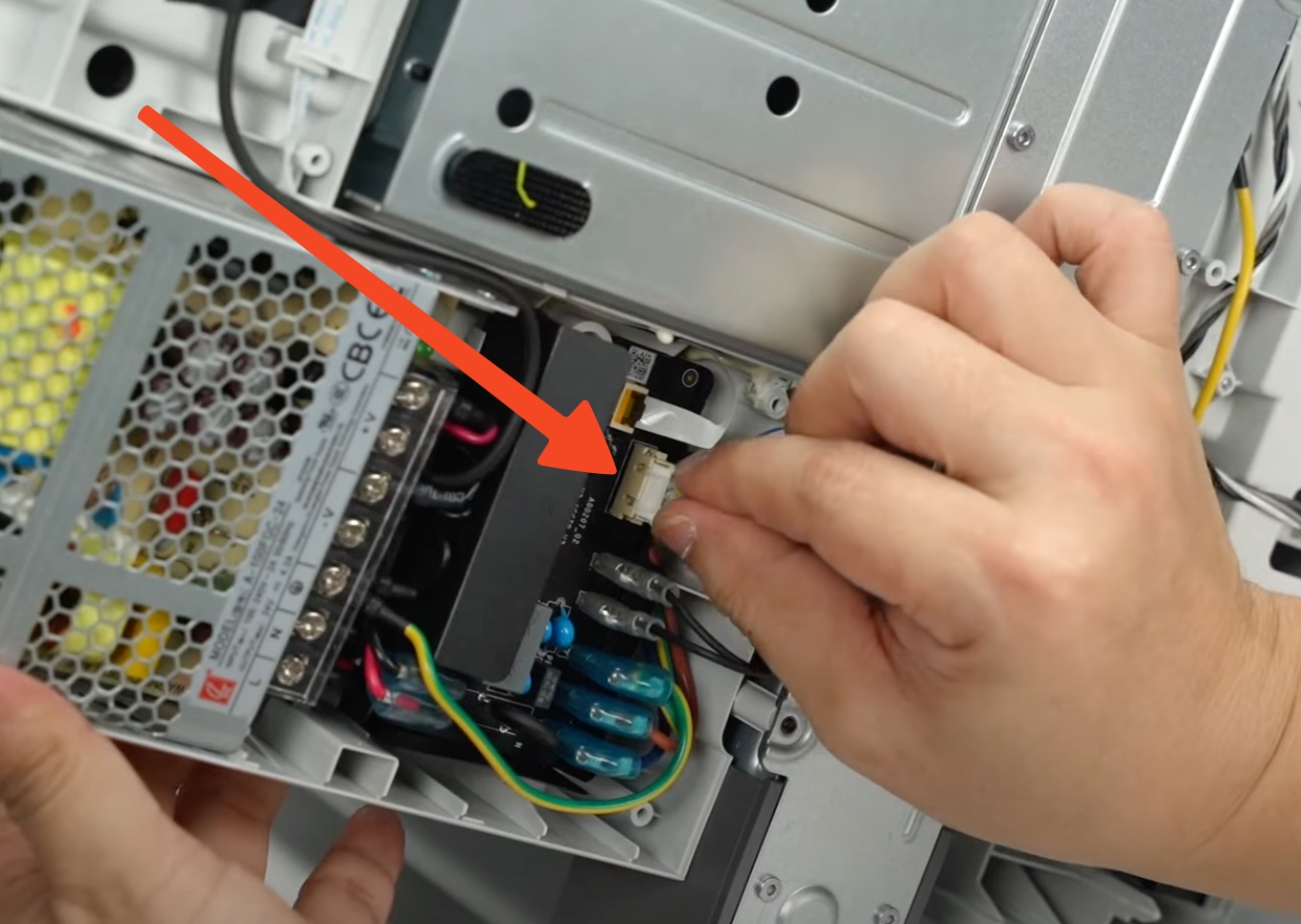

Bekræft, at signalkablet er helt isat, før du fører kablerne.

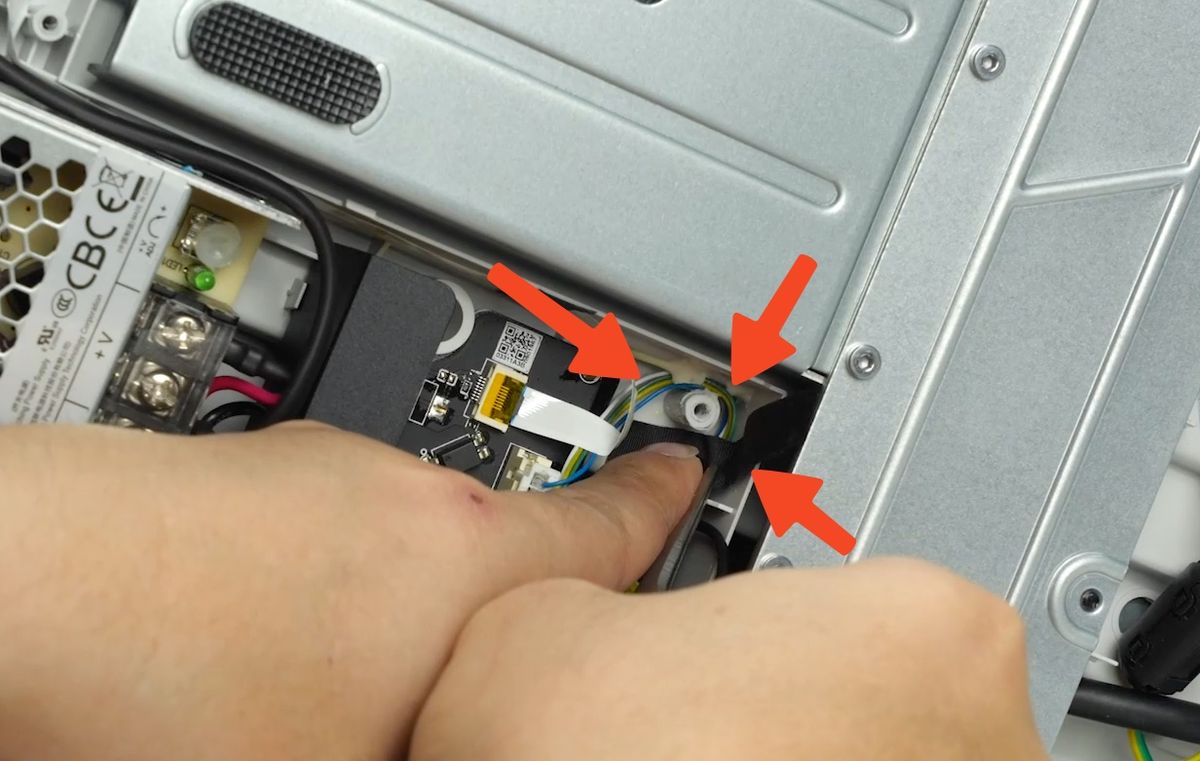

Husk at føre varmepladens 4-bens signalkabel rundt om plastsøjlen, og fastgør det derefter med tape.
Dette trin er vigtigt, da signalledningen kan blive beskadiget, når bunddækslet monteres, hvis trinnet springes over.
Tag også et billede af ledningerne efter installationen, da det skal deles med vores kundesupportteam i den oprettede ticket.

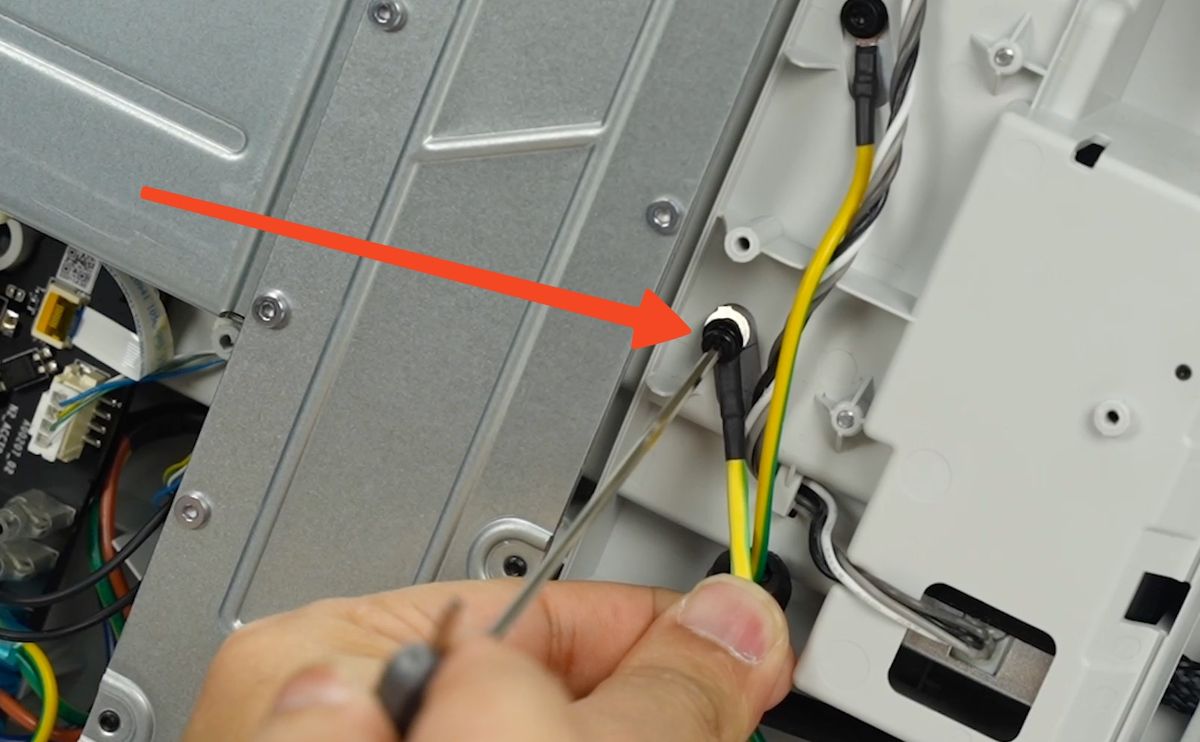

Du kan nu fastgøre den gule jordkabelklemme til printeren som vist på billedet nedenfor.
Sørg for, at den metalliske del af ledningen rører printerens metalside, og at skruen er spændt godt fast.

Tag også et billede af ledningen efter installationen, da det skal deles med vores kundesupportteam i den oprettede ticket.

5. Monter det forreste bunddæksel

Monter derefter printerens forreste bunddæksel igen, og klik det på plads. Monter så de 10 skruer (BT3x8) vist på billedet nedenfor for at holde det på plads.
Undgå at overspænde skruerne, da de kan beskadige plastgevindene.

VIGTIGT
Når du udfører denne handling, skal du være særlig opmærksom på Z-akse-motorledningen, der ligger mellem skrue nr. 7 og 8.
Det er vigtigt forsigtigt at føre den væk for at undgå at klemme ledningerne og beskadige dem.

6. Arranger varmepladens ledning, og monter det forreste bunddæksel

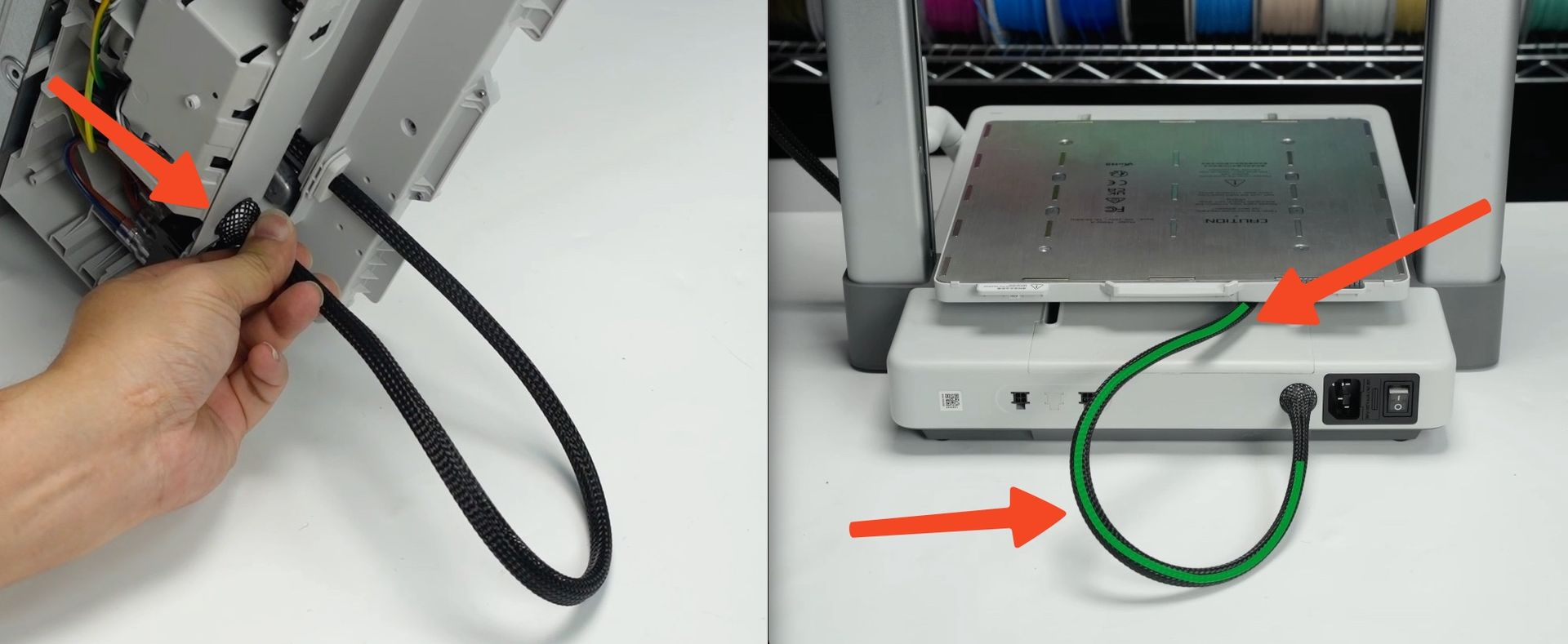

Drej forsigtigt varmepladekablet fra printersiden, så kablet flugter med midten af printeren som vist på billedet nedenfor.
Dette trin er vigtigt for at undgå unødvendig belastning på kablet og samtidig sikre, at kablets bevægelse er korrekt.

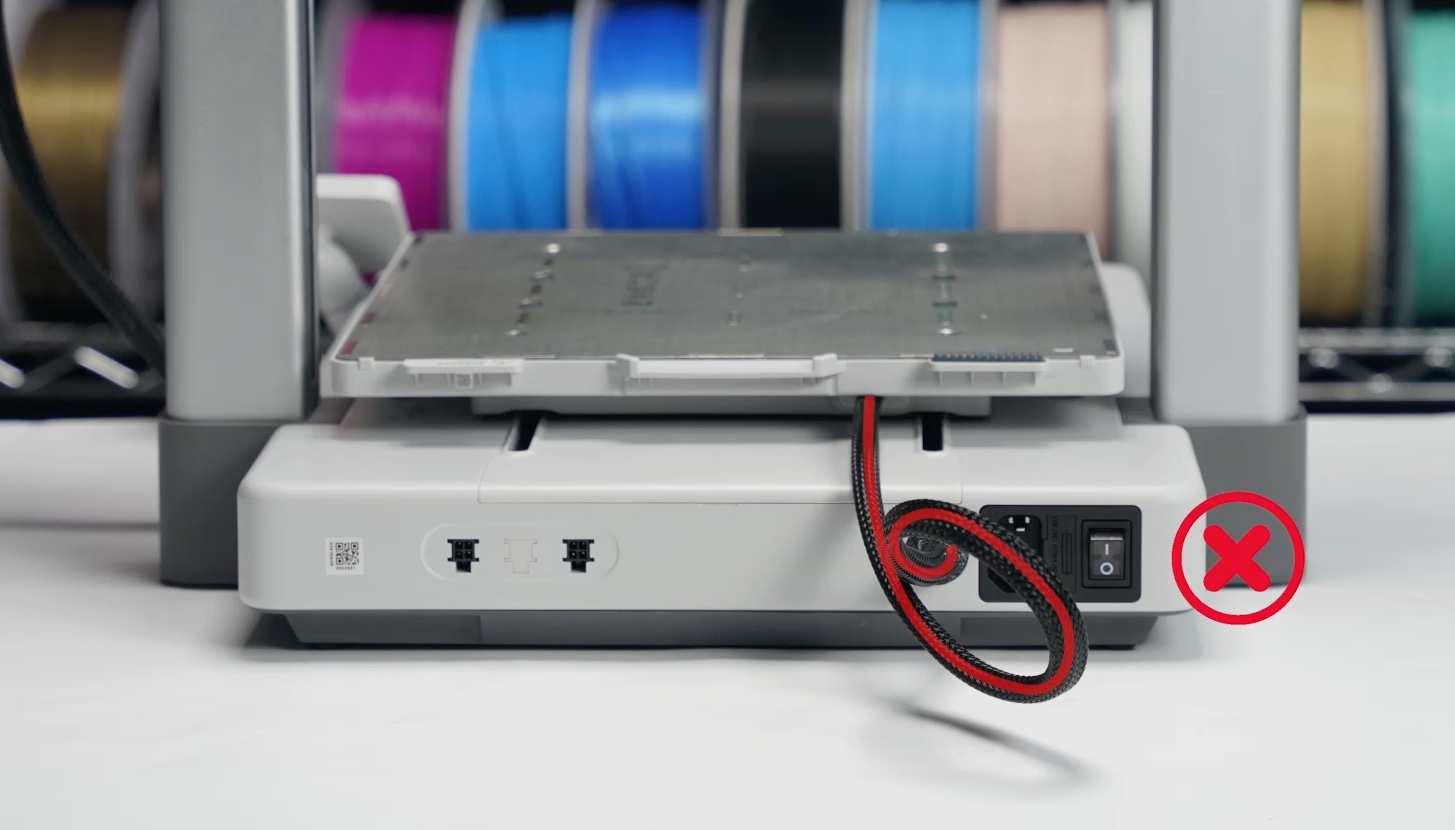

I eksemplet nedenfor kan du se, hvordan ledningen ser ud, når den er forkert arrangeret. Dette skal undgås.

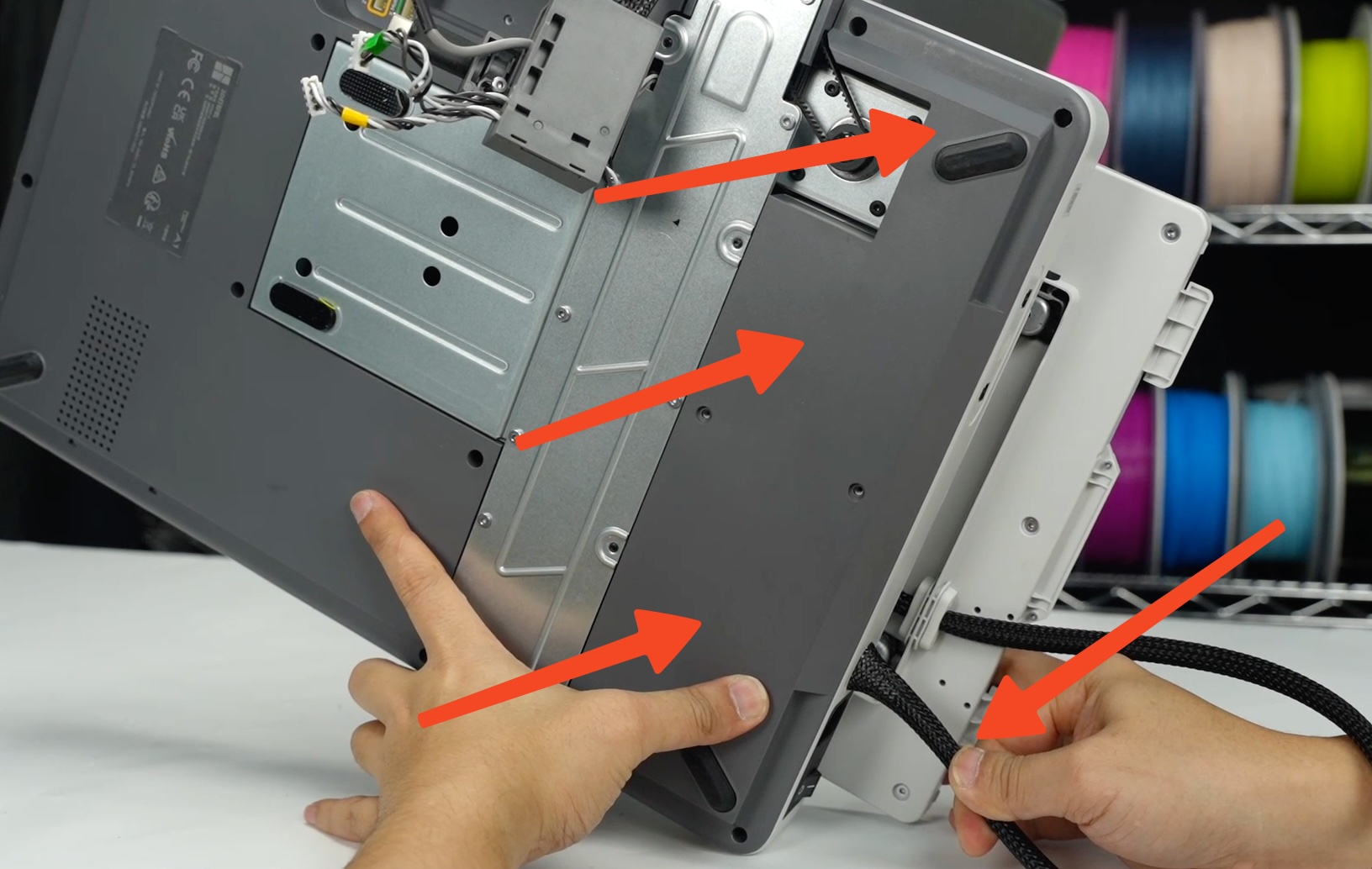

Når du finder den position, der fører ledningen som vist ovenfor, skal du forsigtigt justere det forreste bunddæksel efter printeren og derefter klikke det på plads.
Det låser varmepladens kabel på plads.

Fortsæt med at montere de 6 skruer (BT3x8) for at fastgøre bunddækslet som vist på billedet nedenfor.
Undgå at overspænde skruerne, da de kan beskadige plastgevindene.

7. Tilslut printerledninger og kabelboks igen

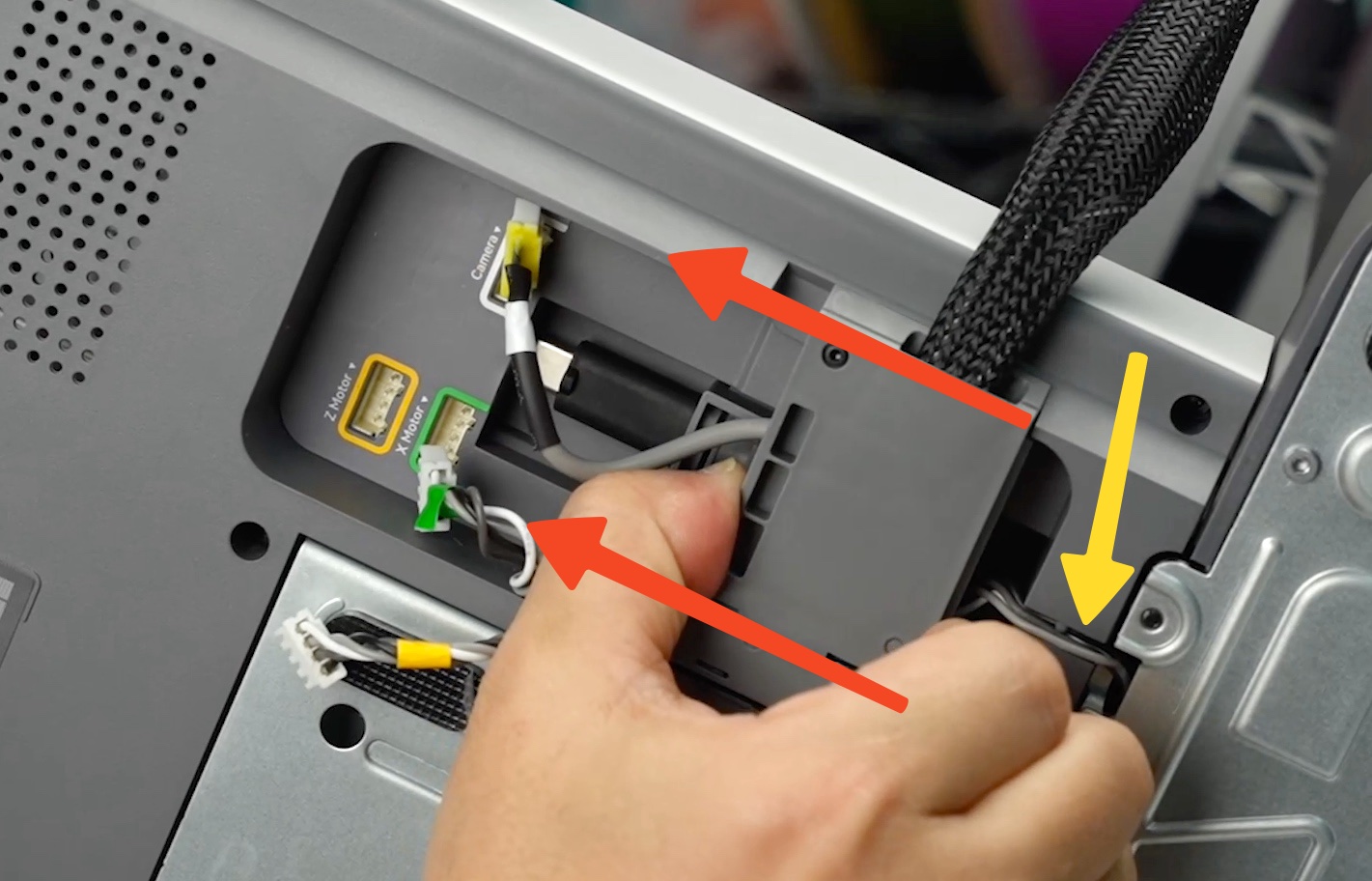

Juster forsigtigt kabelboksen, og skub USB-C-porten så langt frem mod printerens forside som muligt.
Vær under denne procedure opmærksom på Z-akse-motorledningerne vist med den gule pil på billedet nedenfor. Arranger dem forsigtigt i plastkanalen som vist.

I næste trin skal kablerne til kamera, motor X og motor Z tilsluttes igen.
1. Z-motor-kabel
2. X-motor-kabel
3. Kamera-kabel
4. Skrue, der holder kabelboksen (BT3x27)

Husk at spænde skruen, der holder kabelboksen, mærket nr. 4.

8. Monter silikonestoppet

Det sidste trin er at vende printeren til opret position og derefter montere silikonestoppet.

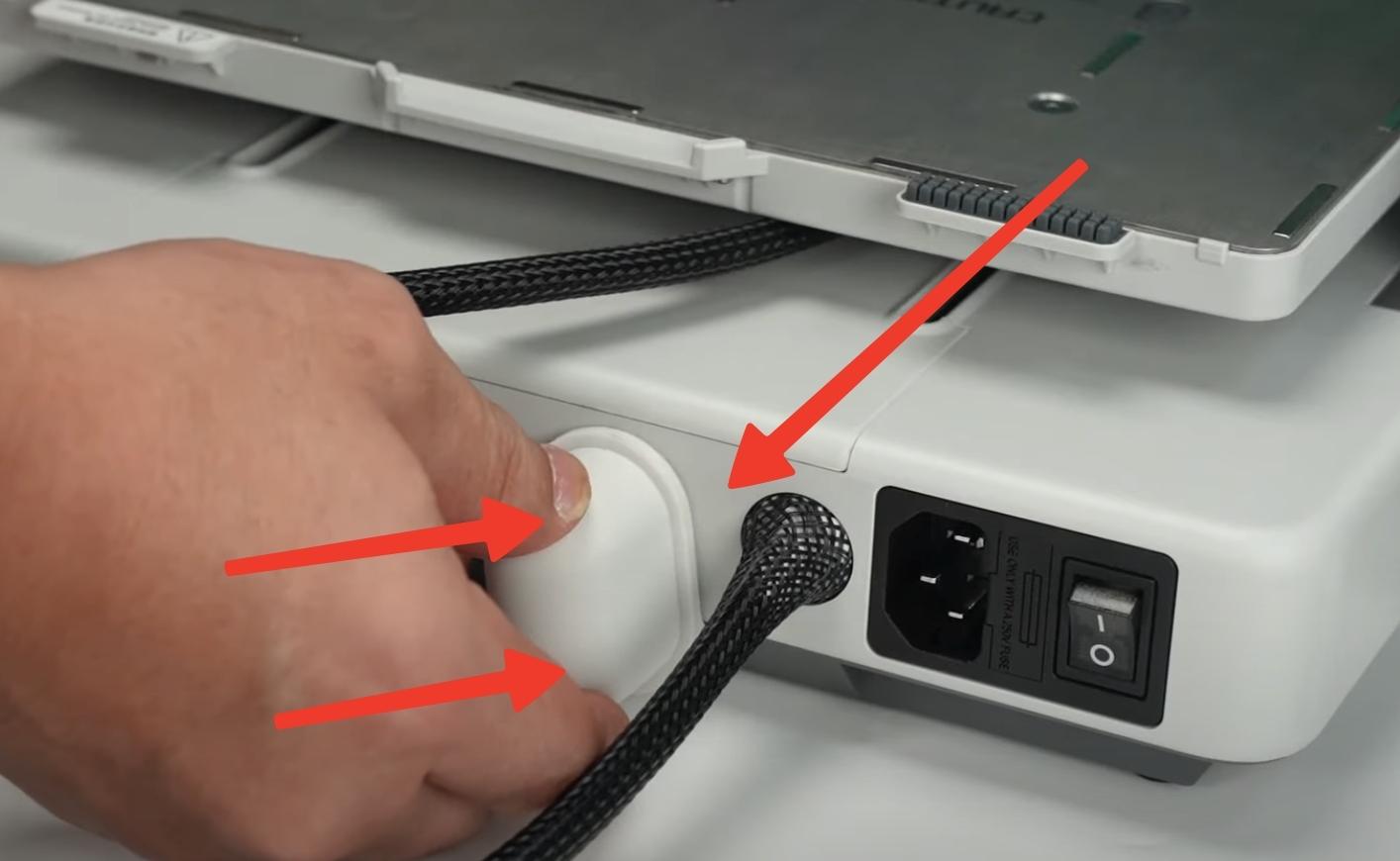

Fjern blot den beskyttende mærkat over silikonestoppet, og monter det som vist på billedet nedenfor. Hold trykket på det i 3 sekunder for at sikre god vedhæftning.

Dette trin afslutter gør-det-selv-delen af udskiftningen af varmepladen. Bemærk dog venligst, at der kræves en test udført af en elektrisk kvalificeret person i henhold til den europæiske harmoniserede standard EN 50678 eller en tilsvarende gældende lokal standard (medmindre du selv er kvalificeret som en sådan elektrisk kvalificeret person).

Kontroller funktionen

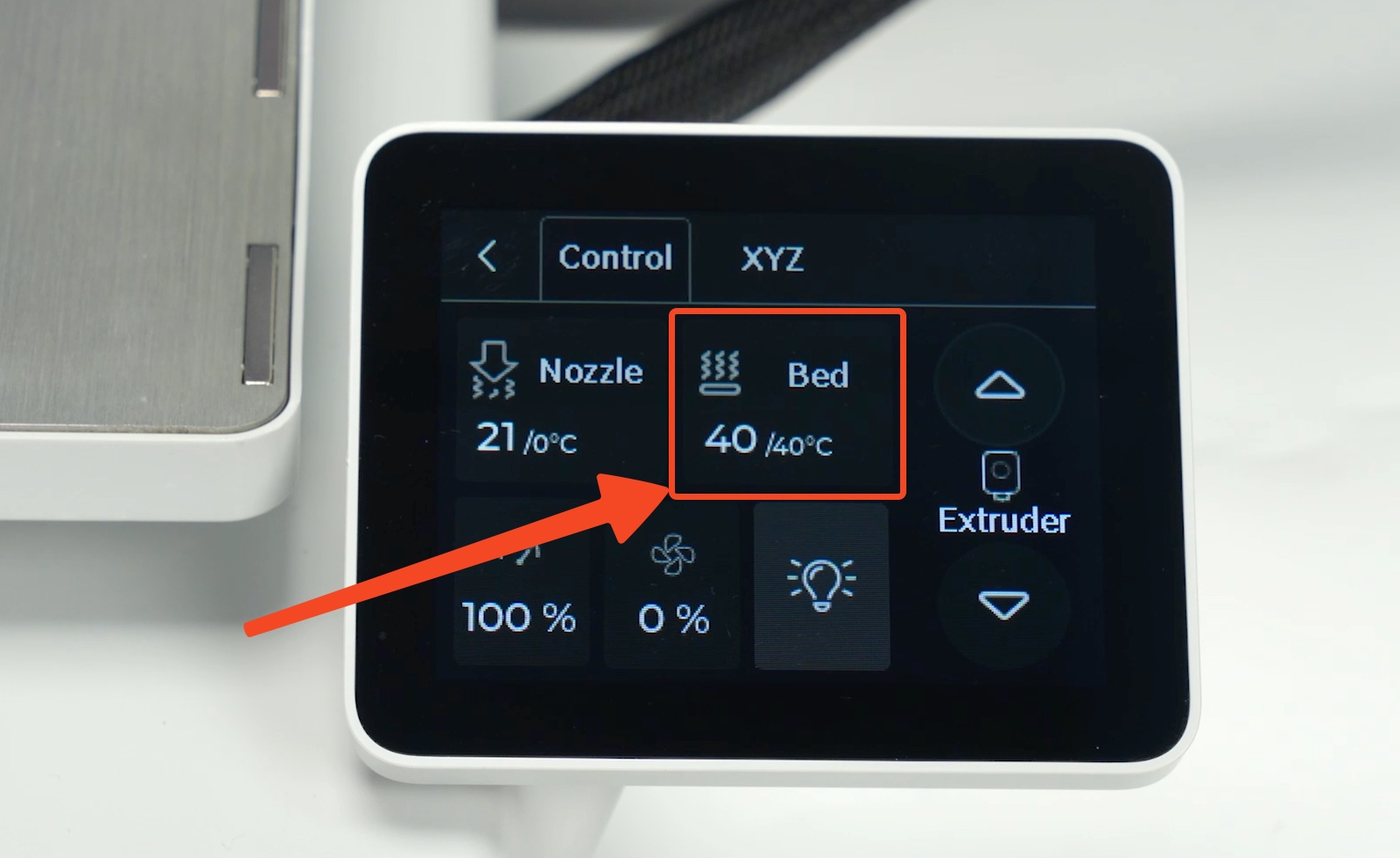

For at verificere installationen kan du bruge skærmen til at indstille varmepladens temperatur til 40 C.
Hvis temperaturen stiger og når 40 C og derefter forbliver stabil, er installationen bekræftet som vellykket.

Kalibrering

Efter udskiftning af varmepladen anbefaler vi kraftigt at udføre manuel varmeplade-tramning (eller bednivellering) for at sikre en flad overflade.
Download Gcode-filen A1 Bed Tramming Gcode til dit SD-kort, og se derefter videoen nedenfor for detaljer.

For mere information om bed-tramning, se Wiki-artiklen A1 Bed Tramming.
