A1: Sådan udskifter du Y-aksens lineære føringsenhed

Gældende printermodeller

Bambu Lab A1

Hvornår skal den bruges?

• Unormal støj og træghed på Y-aksen
• Anbefalet af Bambu Labs kundesupport

Nødvendigt værktøj og materialer

• Ny lineær føringsenhed til Y-aksen
• H2.0 unbrakonøgle
• 25 minutter

Liste over skruer

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets kabler. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger kabler og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne vejledning, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle lineære føringsenhed til Y-aksen

1. Læg printeren på forsiden

For nemt at få adgang til den nederste del af A1 skal du lægge printeren på forsiden.

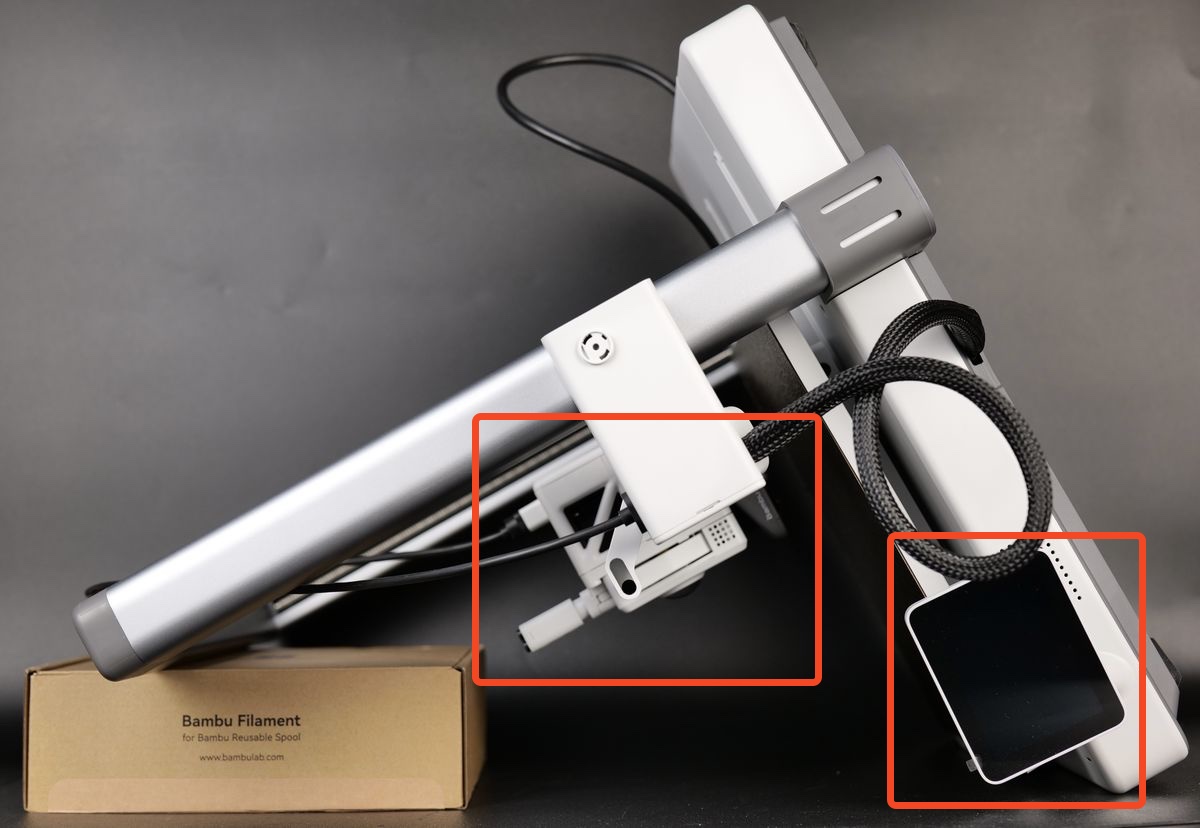

Start med at vippe skærmen om på siden, og læg derefter forsigtigt printeren på forsiden som vist på billedet nedenfor.
Brug en kasse filament til at holde oversiden hævet, så du undgår at lægge pres på ekstruderen og skærmen.

2. Afbryd kablet, og fjern kabelbeslaget

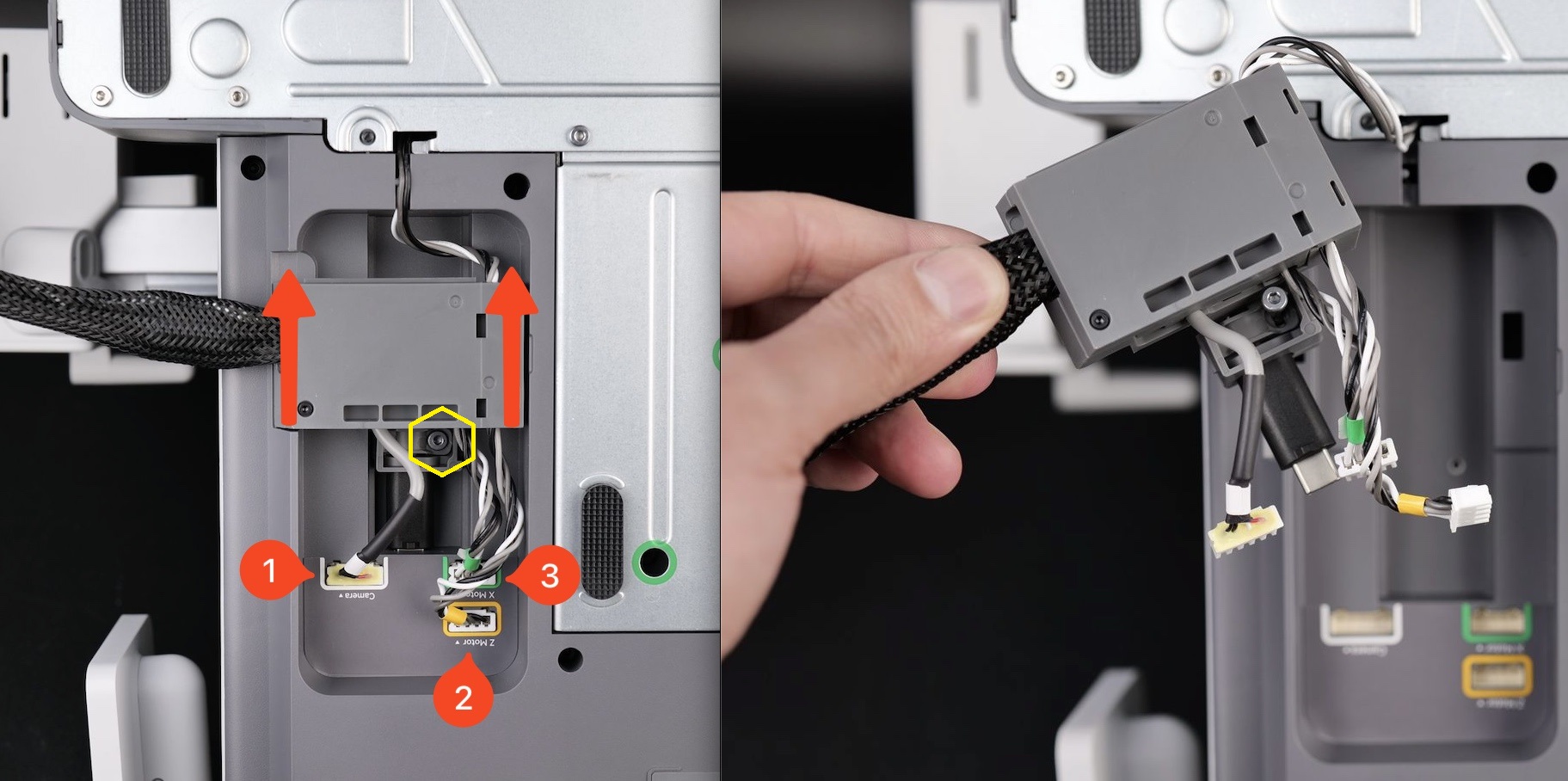

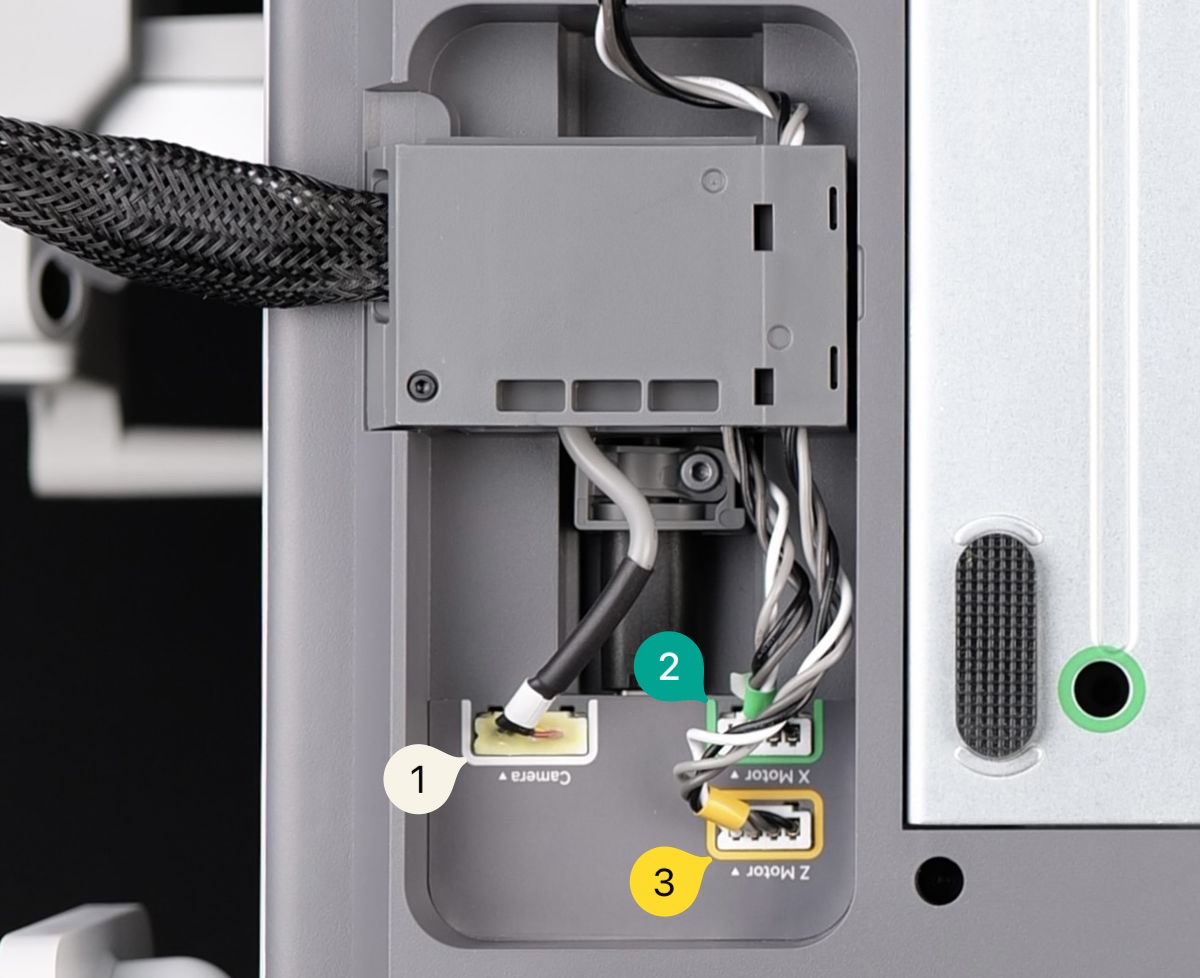

Løsn de gulmarkerede skruer uden at fjerne dem helt. Når du har fjernet det 1., 2. og 3. kabel, som er henholdsvis kamera, Z-aksemotor og X-aksemotor, skal du skubbe kabelbeslaget op for at afbryde USB-C-kablet.

Bemærk: Hvis det ikke er nemt at fjerne kabelbeslaget, kan du fjerne de gulmarkerede skruer helt og prøve igen. Denne skrue er af modellen BT3-27.

3. Fjern printerens bundkappe

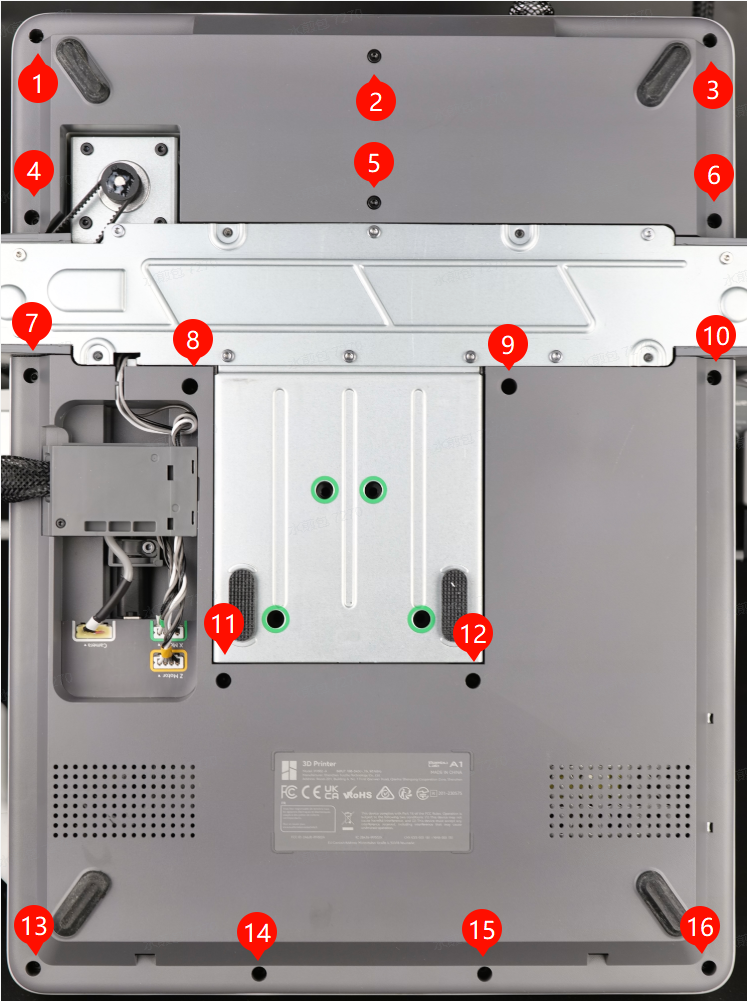

Fjern de 16 skruer (BT3-8) i bunden, og fjern derefter printerens bundkappe del for del.

4. Fjern bundskruerne og Y-motorkablet

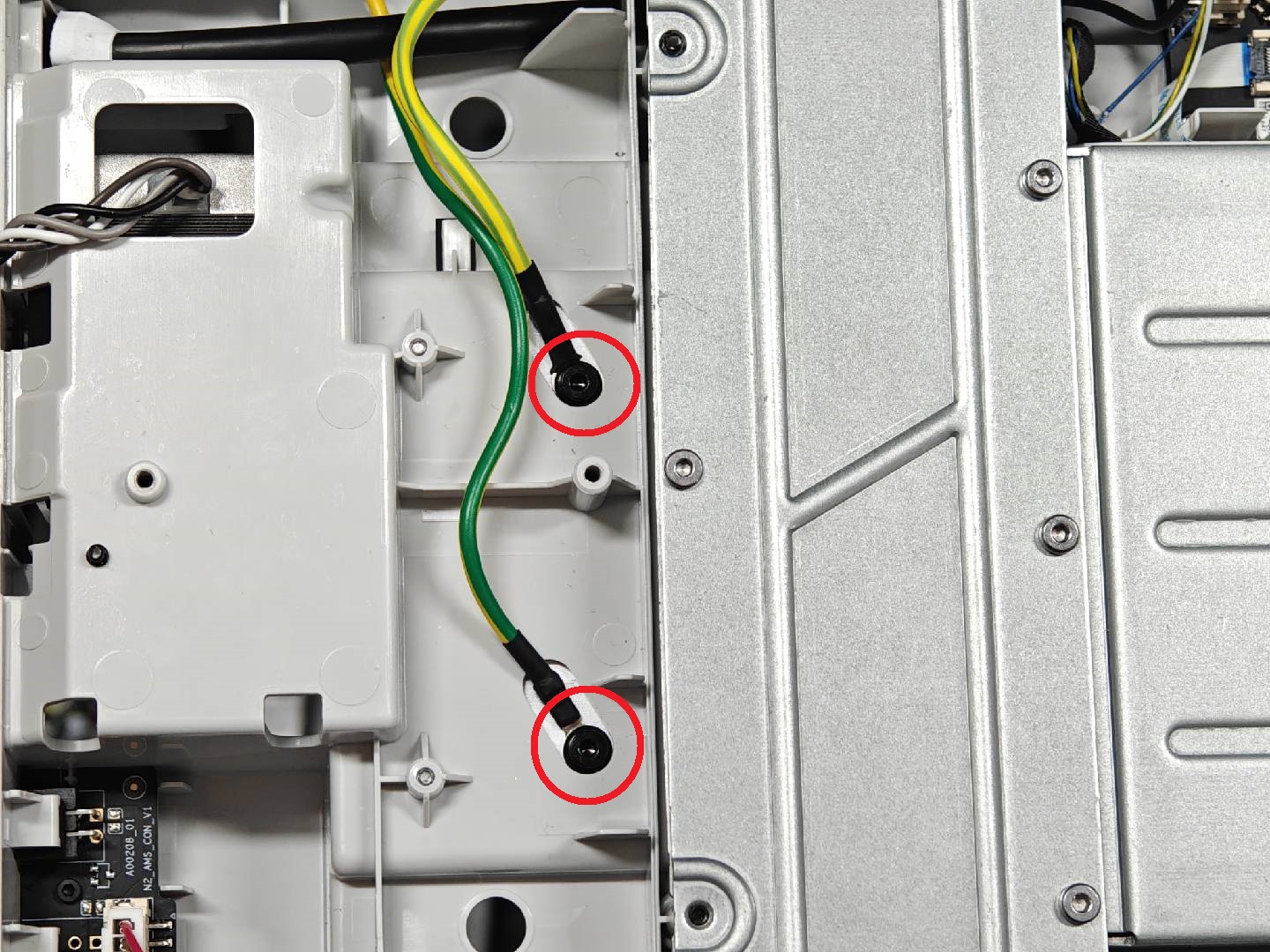

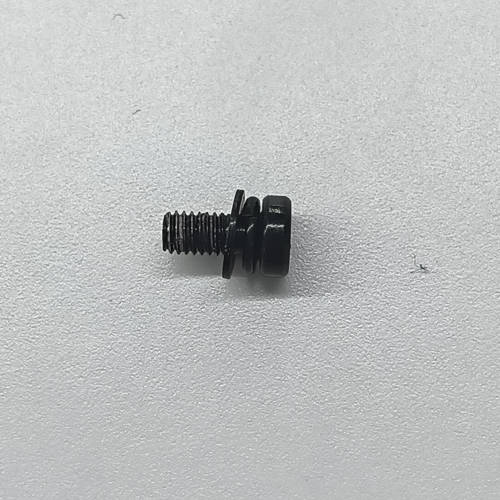

Fjern de to fastgørelsesskruer på jordkablet. Denne skrue er af modellen M3-6.

Fjern derefter fastgørelsesskruen til køleplade og stikket til Y-motorkablet.

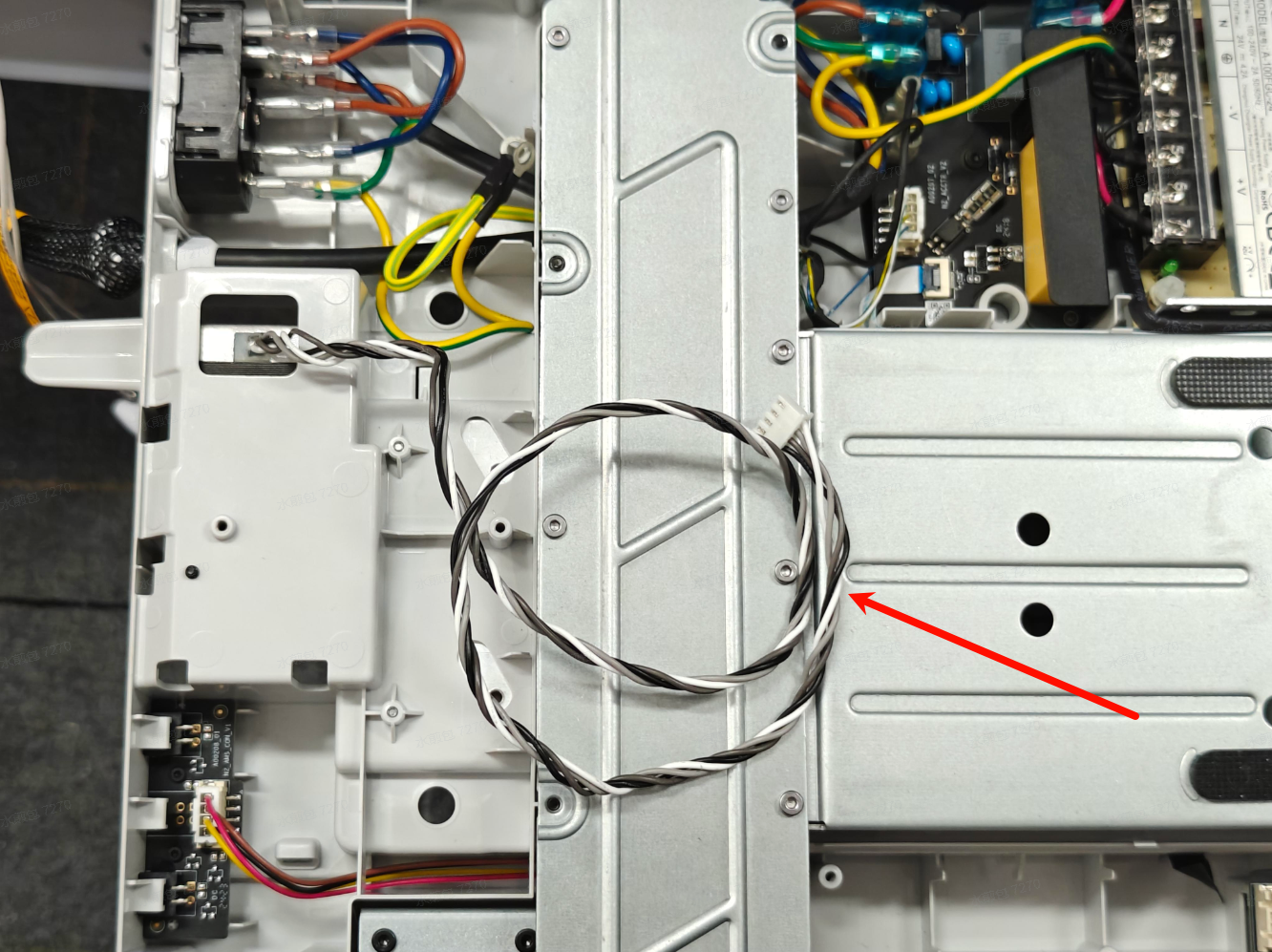

Når du har fjernet Y-motorstikket, skal kablerne tages ud af kabelkanalen, så hele Y-aksekomponenten kan fjernes i næste trin.

5. Fjern varmepladen og Y-aksens dækplade

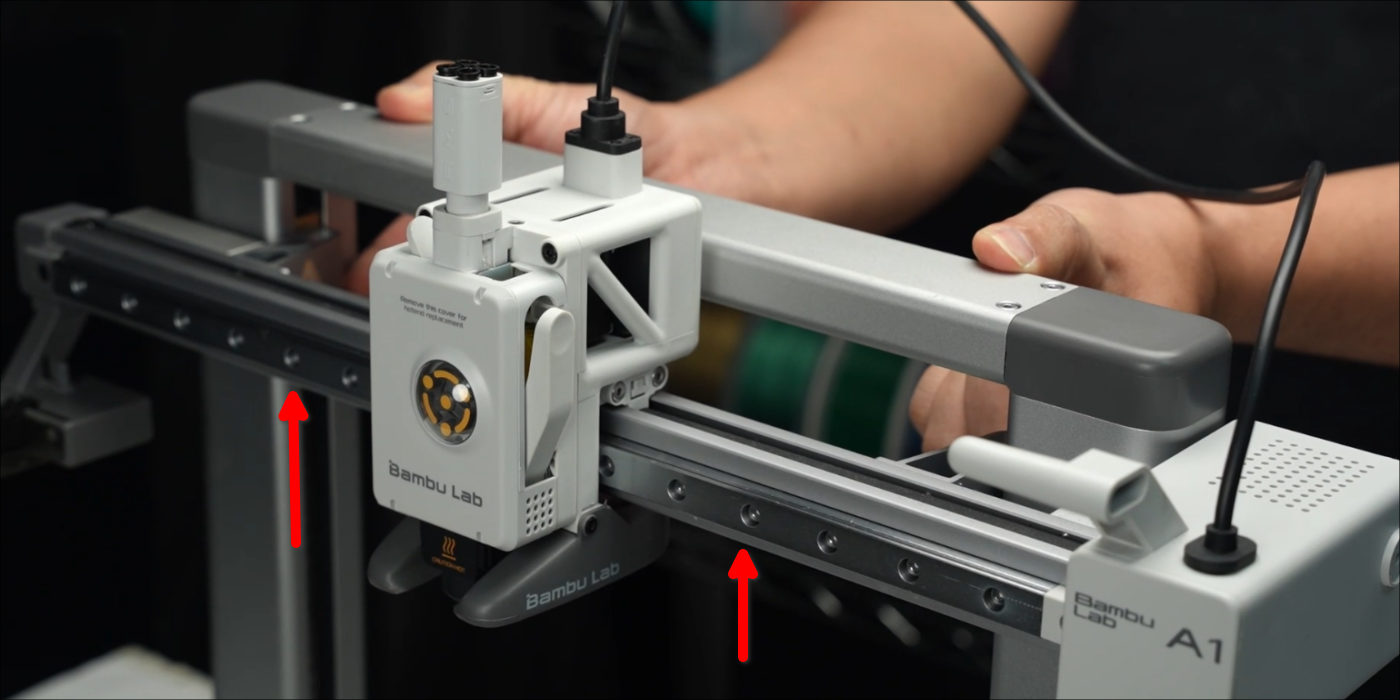

Placér A1-printeren på en plan overflade, og hæv langsomt X-aksen til toppen.

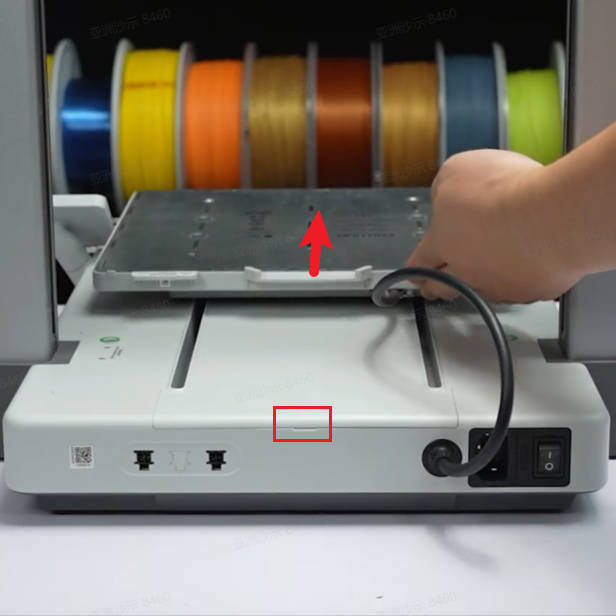

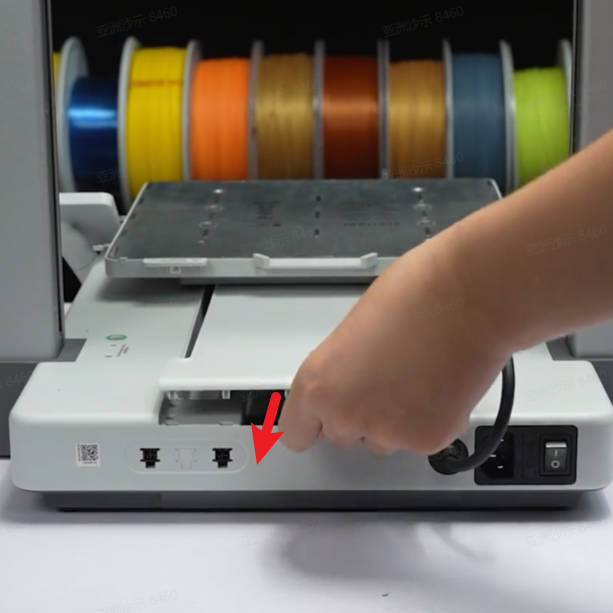

Flyt varmepladen til bunden, og fjern dækslet på Y-aksen.

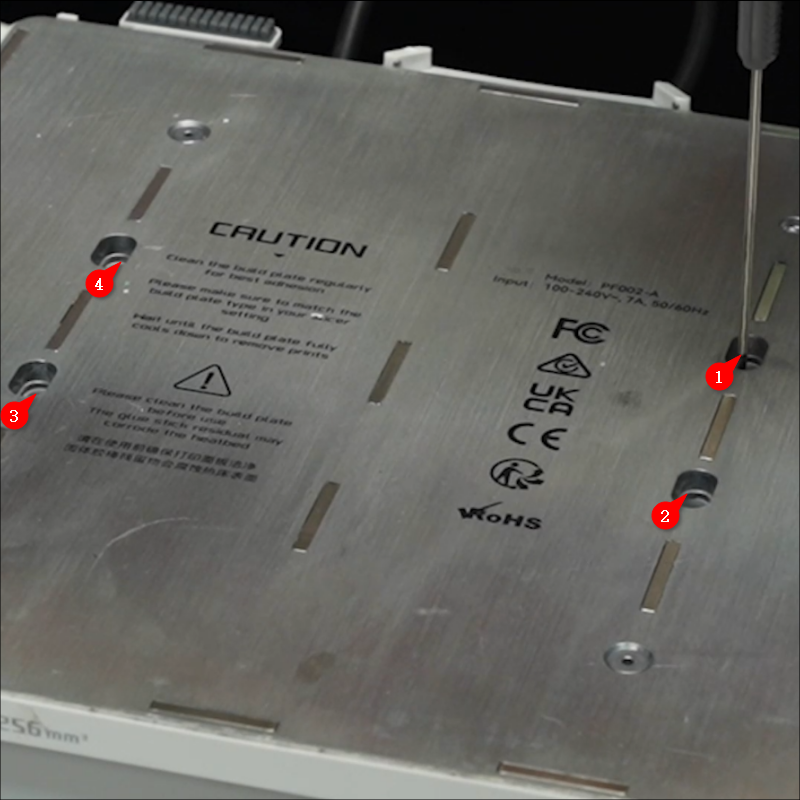

Før du fjerner varmepladen, skal du bruge H2.0 unbrakonøglen til at fjerne de 4 bløde silikonemuffer;

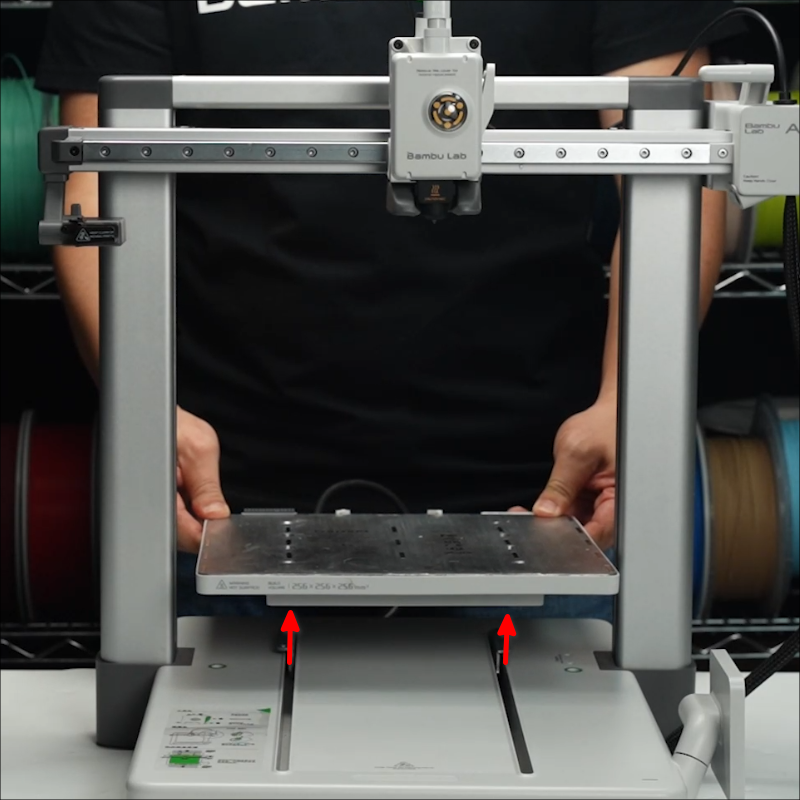

Løsn derefter de 4 skruer, der fastgør varmepladen, tag varmepladen af basen, og læg den på bordet.

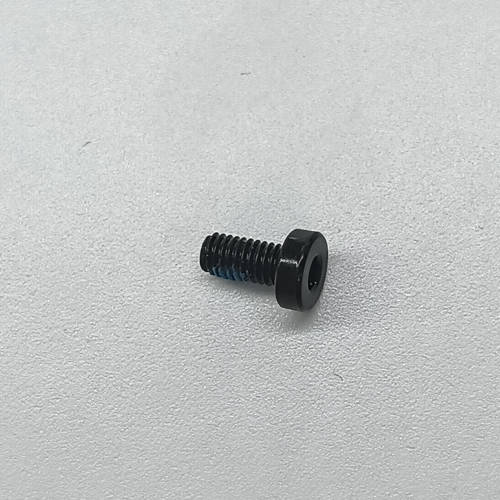

Denne skrue er af modellen M3-6.

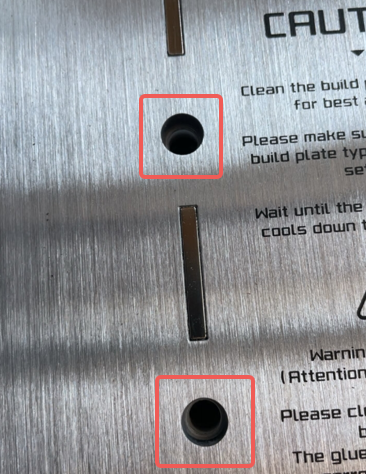

Bemærk: Den nyeste version af varmepladen har fjernet den bløde gummiprop.

6. Fjern Y-aksens lineære føringsenhed

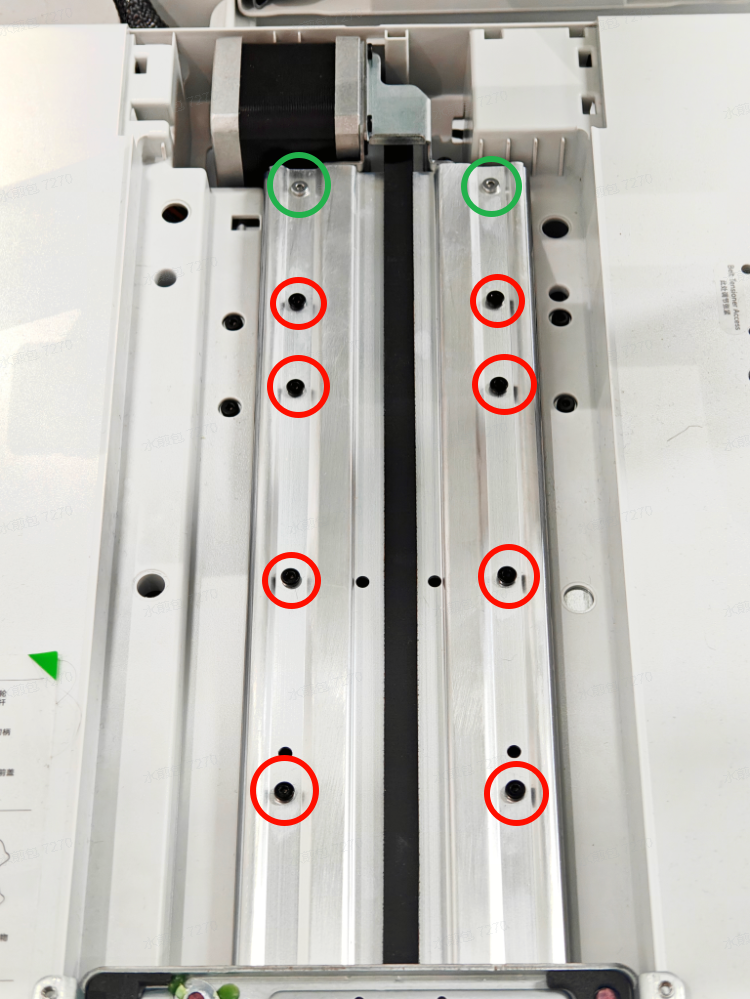

Først skal Y-aksens slæde flyttes til den forreste ende, så du kan fjerne de 8 rødmarkerede skruer og 2 grønmarkerede skruer vist på figur 8.

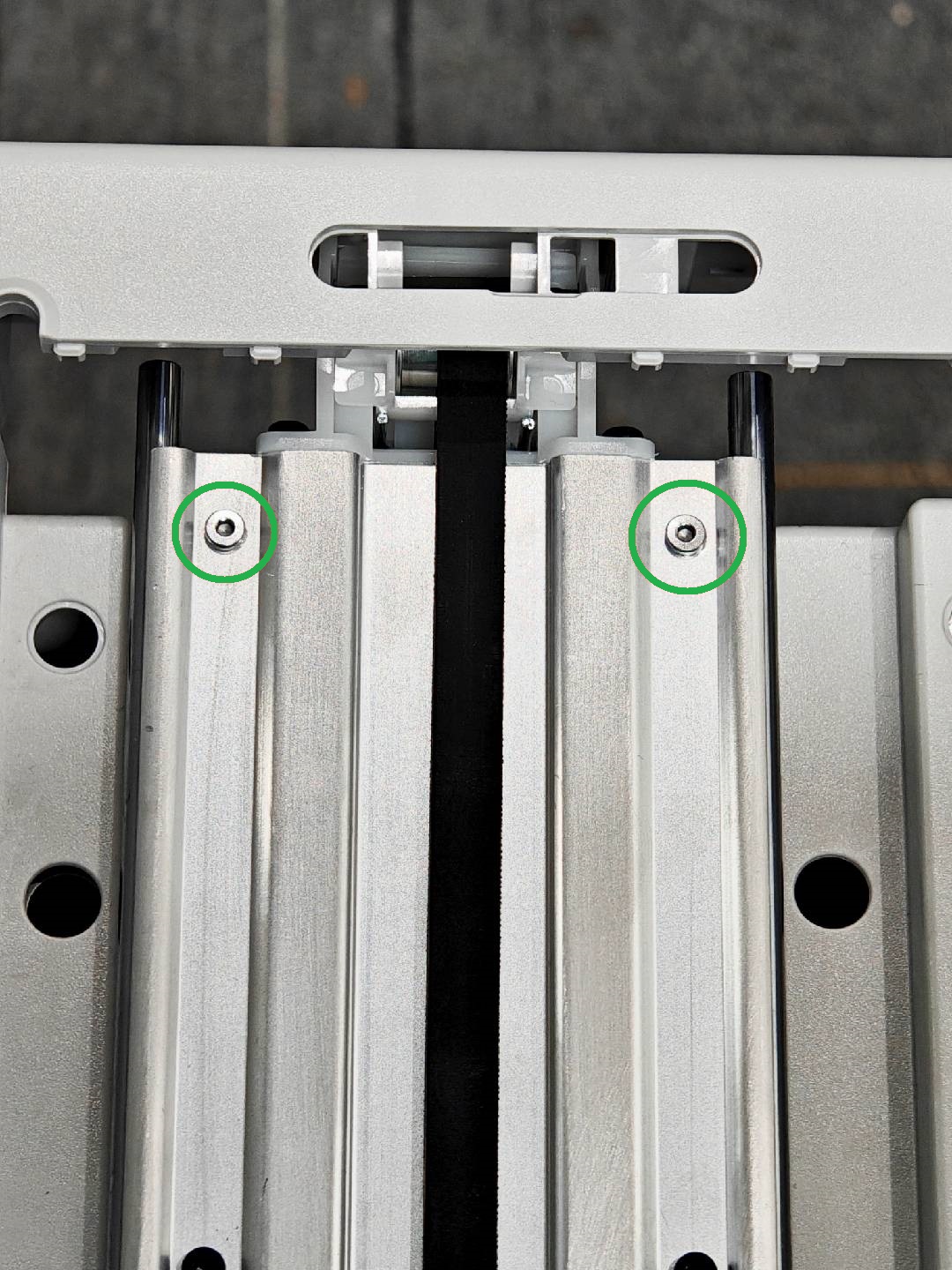

Når skruerne er fjernet, skal du flytte remskiven til den bagerste ende og derefter fjerne de 2 grønmarkerede skruer i den forreste ende.

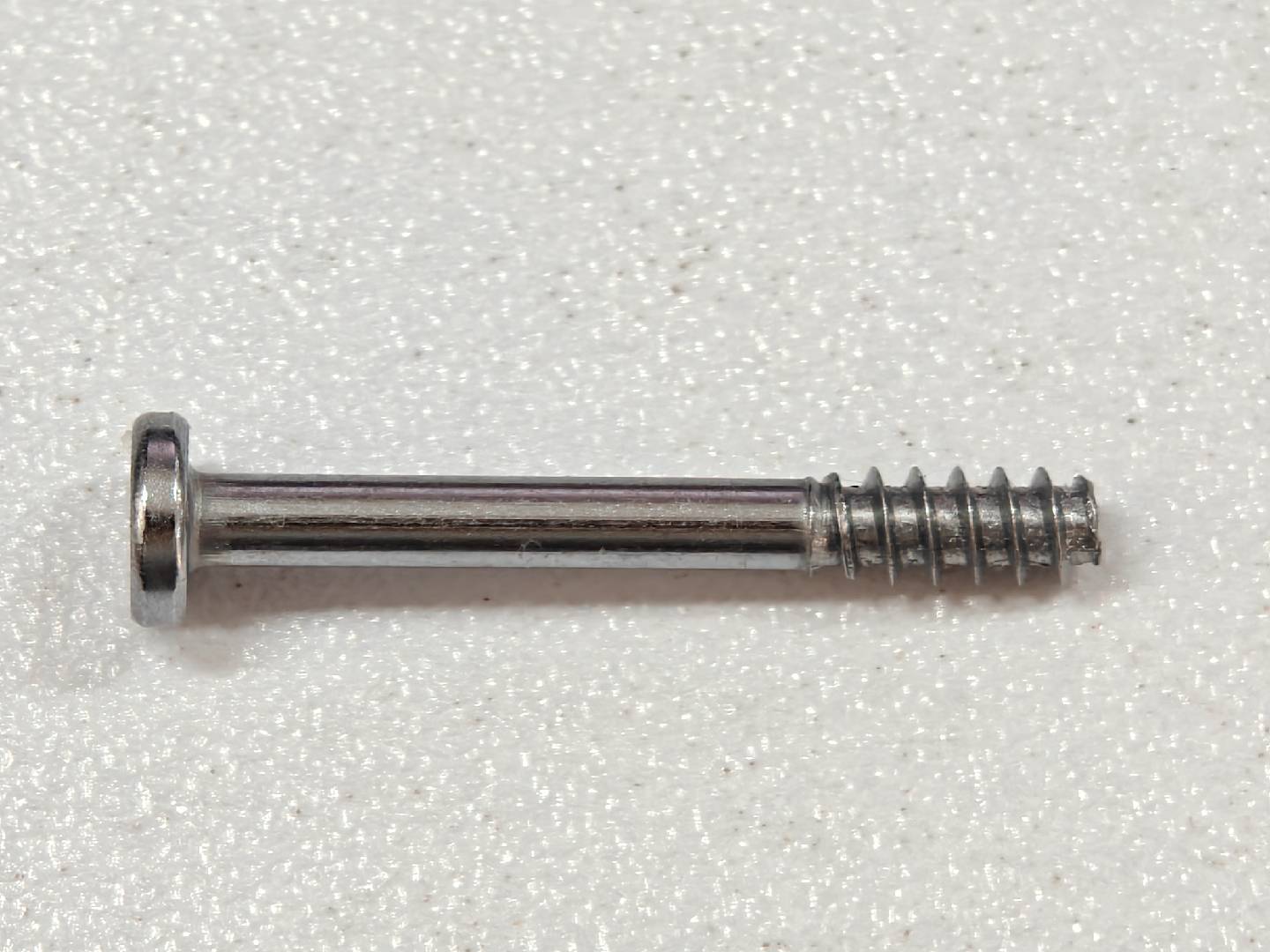

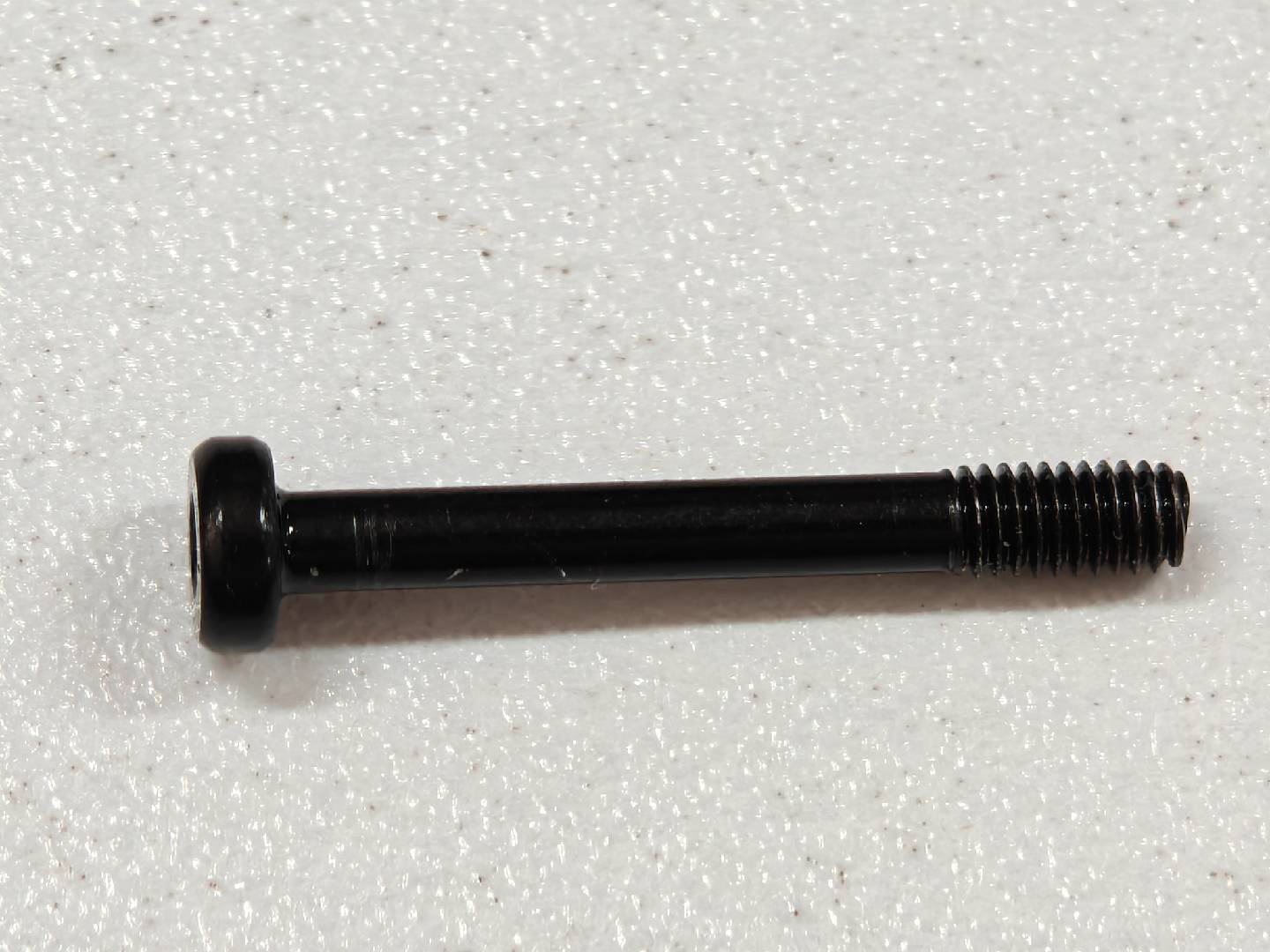

De rødmarkerede skruer er M3-23, og de grønmarkerede er BT3-23.

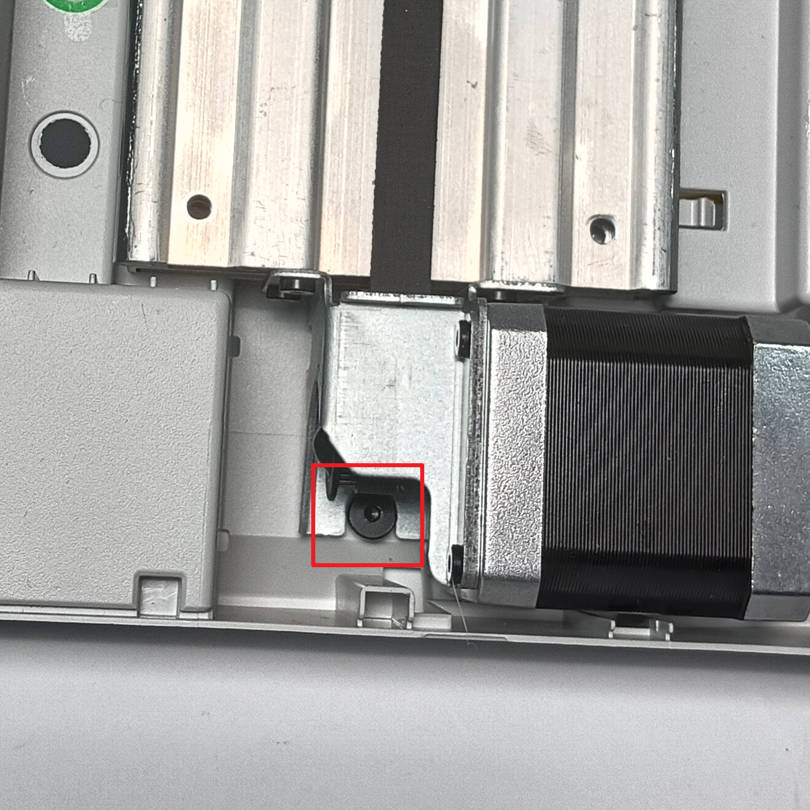

Fjern derefter fastgørelsesskruerne til motoren i den bagerste ende.

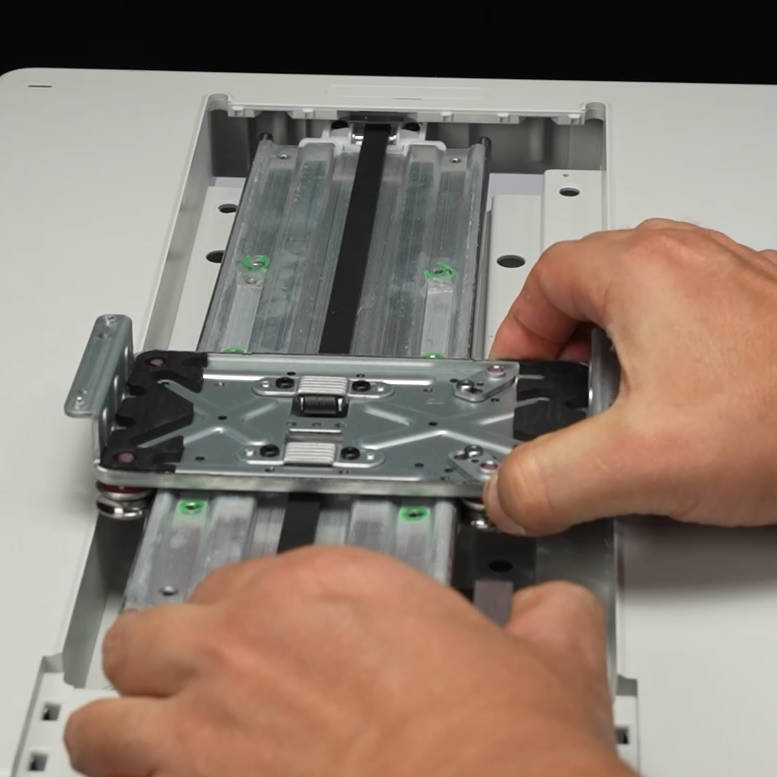

Nu kan Y-aksens lineære føringsenhed fjernes helt.

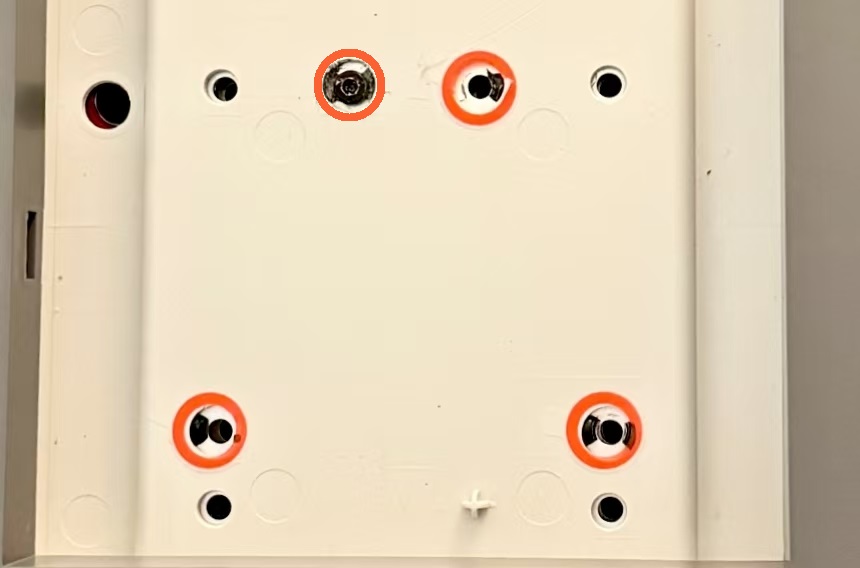

Bemærk: I nogle versioner kan Y-aksens lineære føringsenhed og basen være limet sammen. Før du fjerner dem, skal du rengøre resterne af limen.

Montér den nye lineære føringsenhed til Y-aksen

1. Montér den nye lineære føringsenhed til Y-aksen

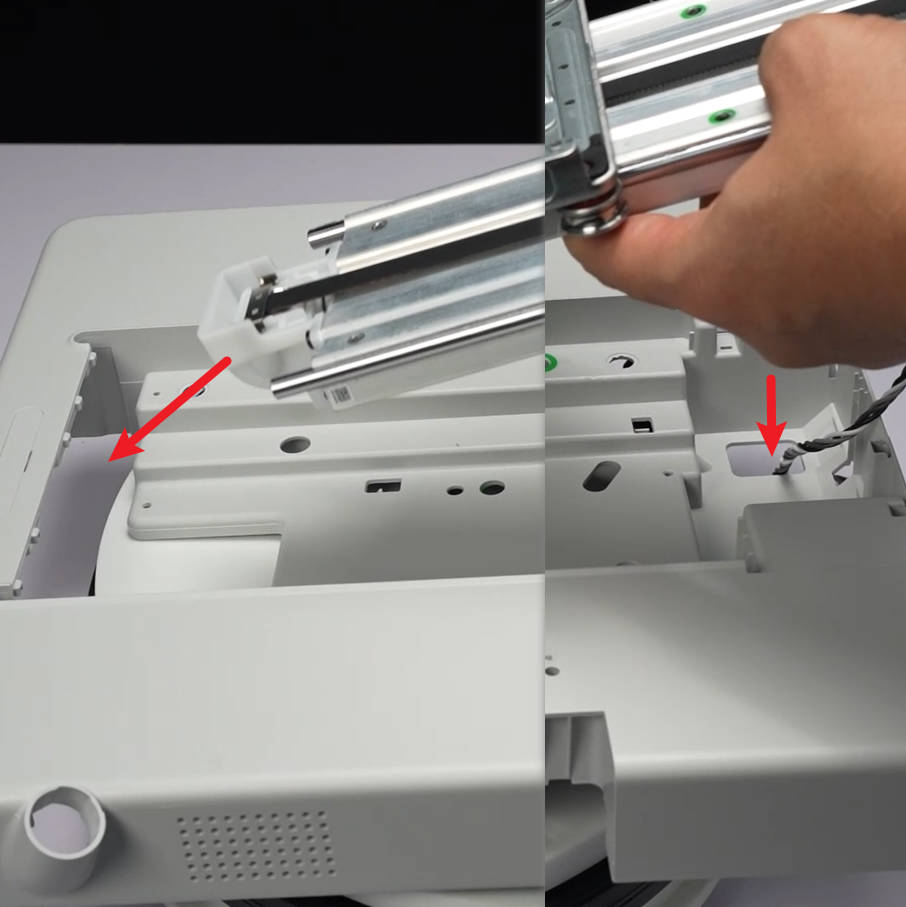

Før Y-motorkablet igennem fra bunden. Indsæt først en del af strammeren i basen, og montér derefter Y-motorenden;
Når monteringen er gennemført, skal du først låse den sorte skrue ved Y-motorens position. Denne skrue kan bruges til at bekræfte, om monteringen sidder korrekt.

Montér først de fire grønmarkerede skruer i begge ender, og montér derefter de otte rødmarkerede skruer i midterpositionen.

De rødmarkerede skruer er M3-23, og de grønmarkerede er BT3-23.
De otte rødmarkerede skruebaser sidder på printerrammen og bruges til at fastgøre Y-akseenheden. Sørg for, at printerrammen er monteret før dette trin.

2. Tilslut Y-motorkablet og bundskruerne

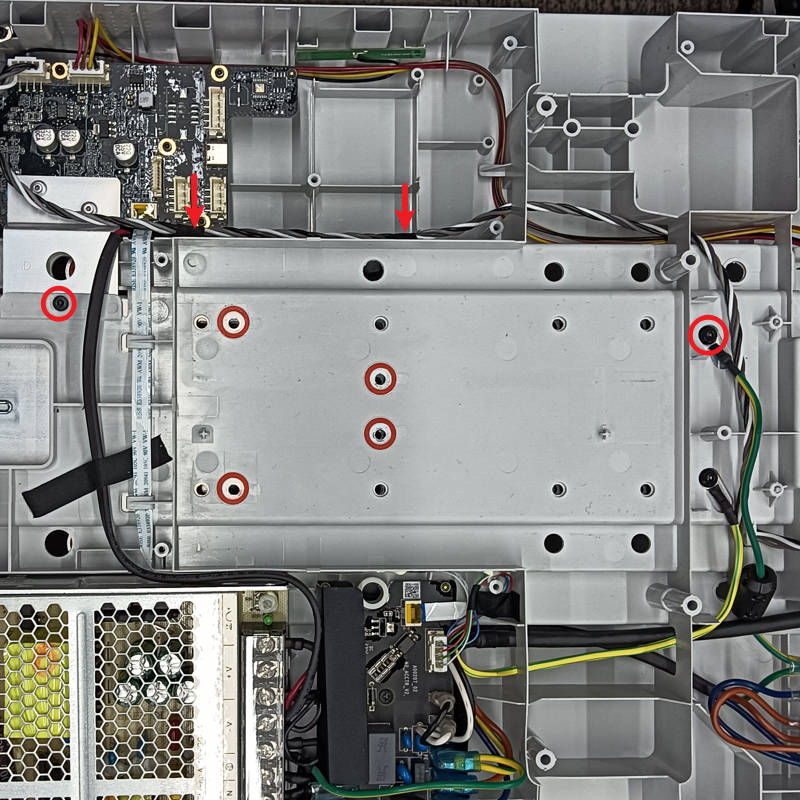

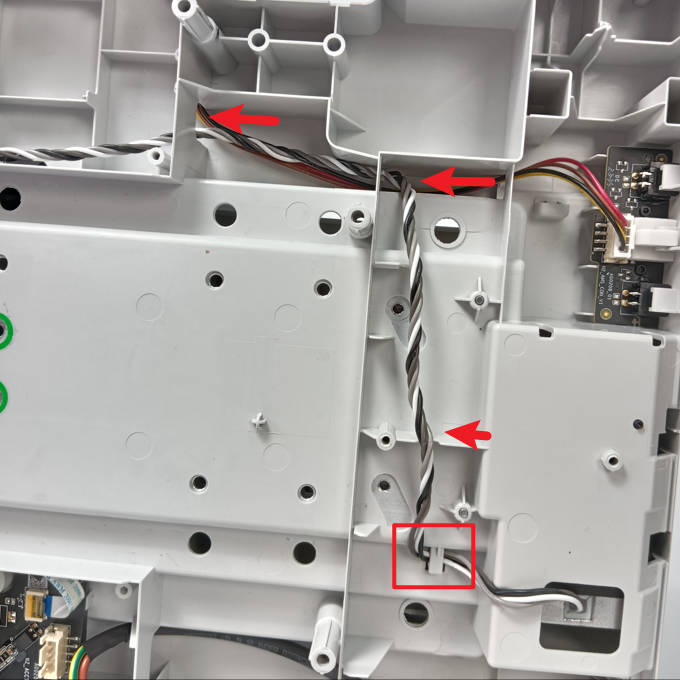

Før Y-motorkablet gennem kabelkanalen i bunden.

Montér de to fastgørelsesskruer til jordkablet (M3-6);

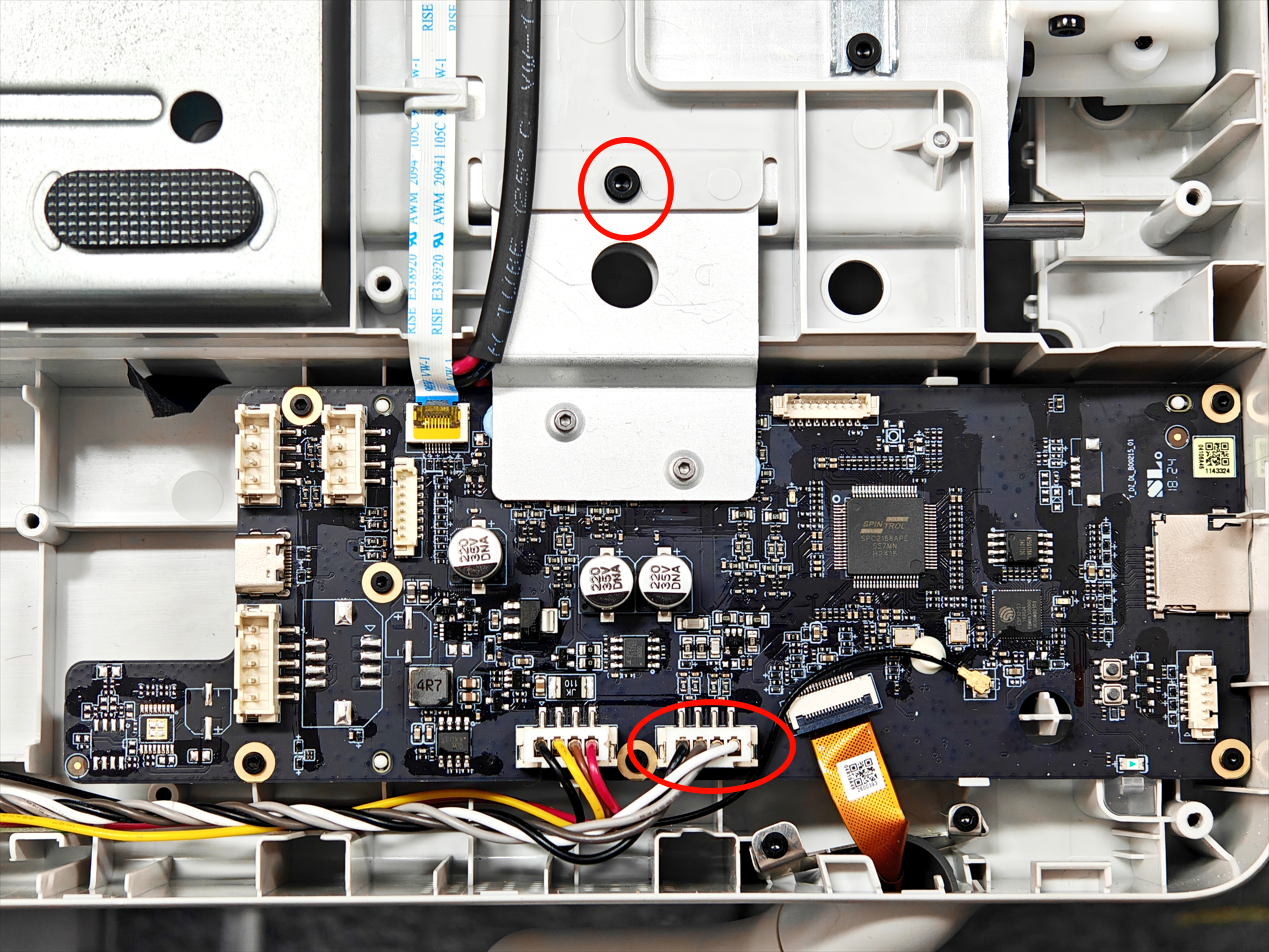

Tilslut Y-motorstikket, og spænd fastgørelsesskruerne til kølepladen.

3. Montér printerens bundkappe

Nu kan printerens bundkappe monteres. Vær opmærksom på placeringen af kabelbeslaget til motorkablet. Før du sætter kabelstikket i, skal du undgå, at bundkappen klemmer motorkablet;

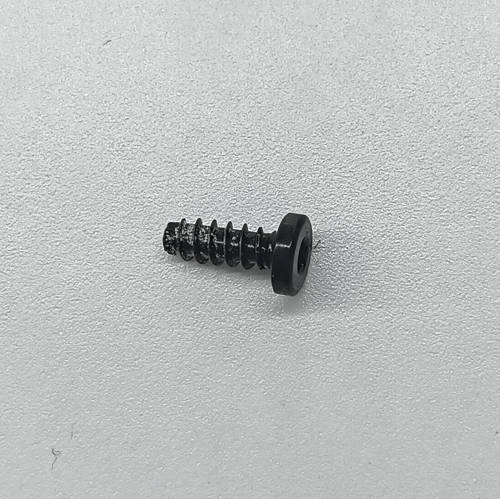

Når bundkappen er monteret, skal du låse de tilhørende 16 skruer (BT3-8) på plads. Her er skruerne selvskærende. Undgå at overspænde dem.

4. Montér kabelbeslaget, og tilslut kablerne

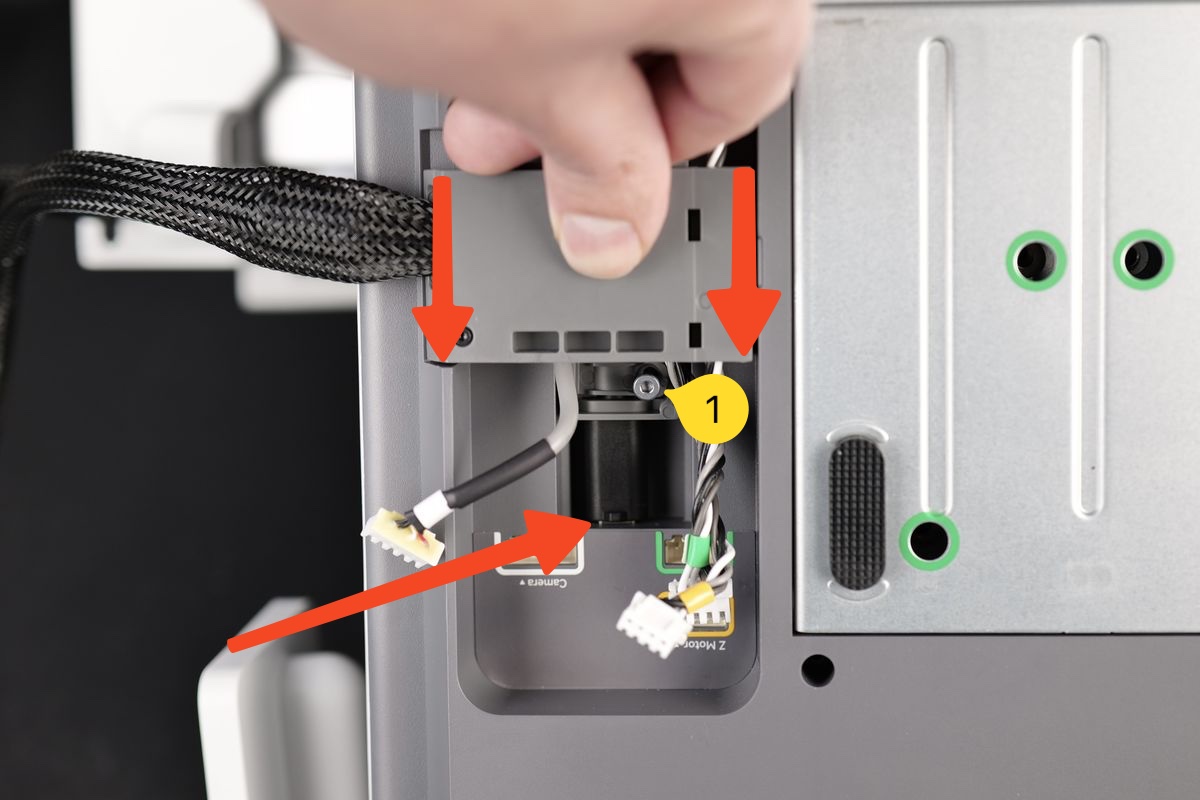

I det sidste trin skal du forsigtigt sætte kabelbeslaget ud for hinanden og derefter skubbe det nedad, mens du sikrer dig, at USB-kablet er skubbet helt ind mod printerrammen.

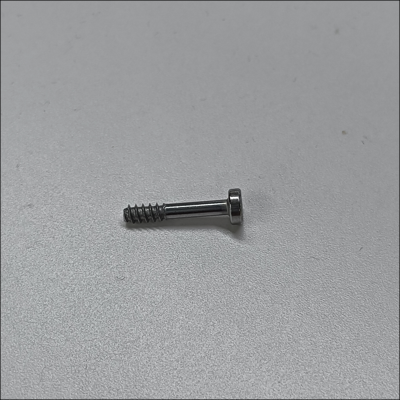

Spænd derefter skruen vist på billedet for at låse det på plads. Undgå at overspænde skruen, da den skrues ind i plastrammen. Denne skrue er af modellen BT3-27.

Tilslut derefter kablerne til kamera, Motor X og Motor Z igen for at færdiggøre monteringen.

Dermed er monteringsprocessen fuldført.

5. Montér varmepladekomponenten og Y-aksens dækplade

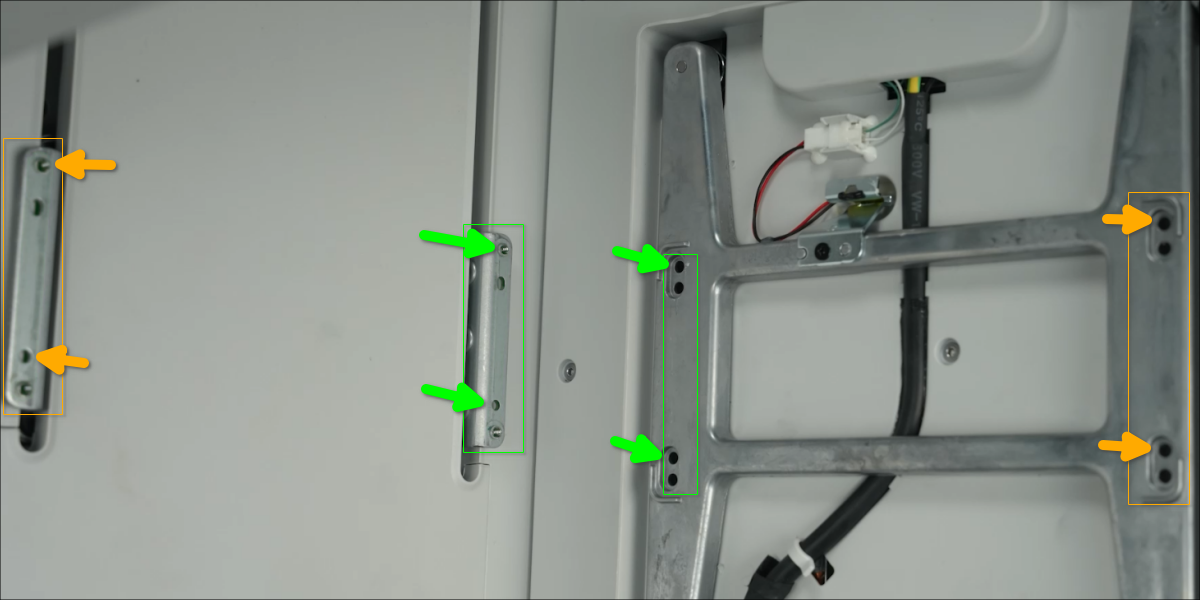

Sæt forsigtigt varmepladens metalramme ud for de to metalstativer på Y-aksen, og sørg samtidig for, at pladens skruehuller er ud for hinanden.

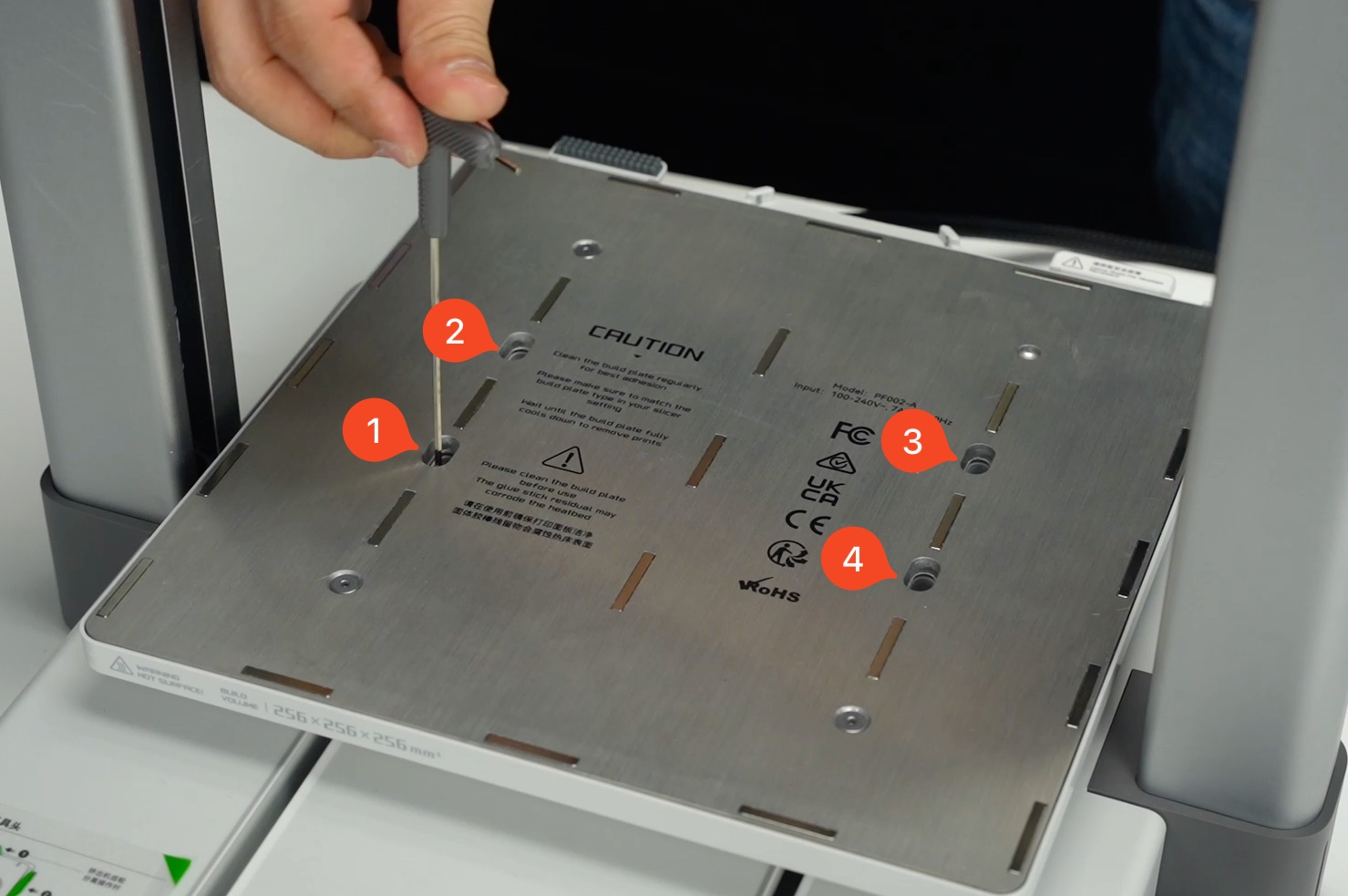

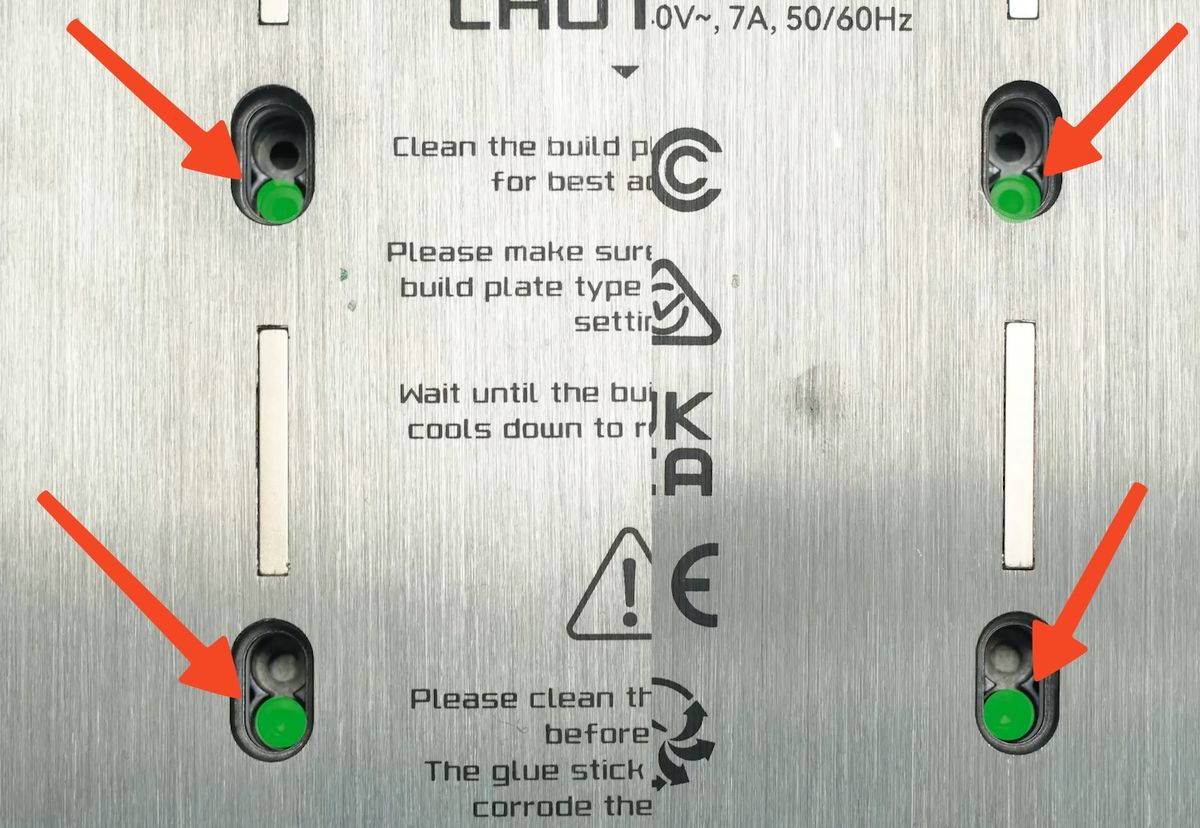

Montér derefter de fire skruer (M3-6) på varmepladen som vist på billedet nedenfor. Når det er gjort, kan du også montere de fire silikonedæksler, du fjernede tidligere.

Bemærk: Den nyeste version af varmepladen har fjernet den bløde gummiprop og er ændret til kun at have ét skruehul.
De eneste forskelle mellem den gamle og den nye version af varmepladen er den bløde gummiprop og skruehullet; opdateringen af varmepladen har til formål at forhindre forkert montering ved udskiftning.

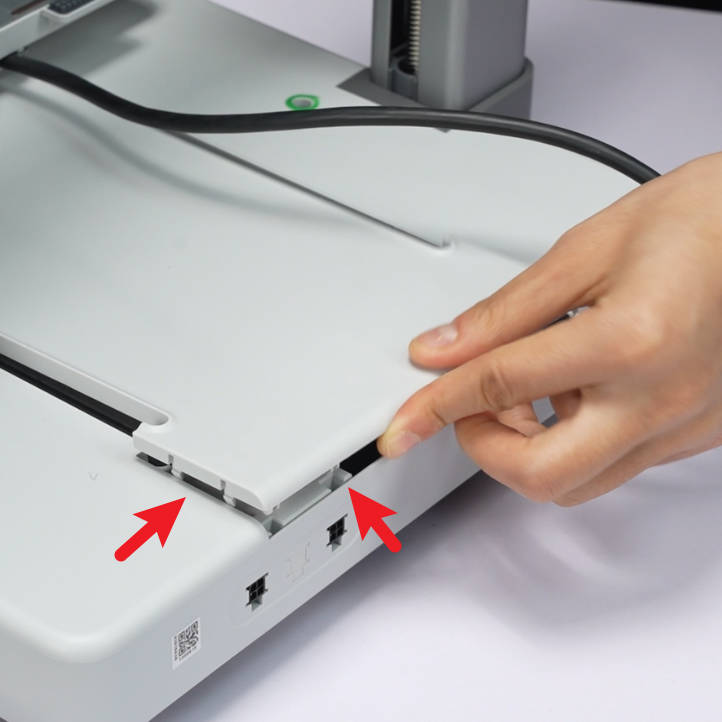

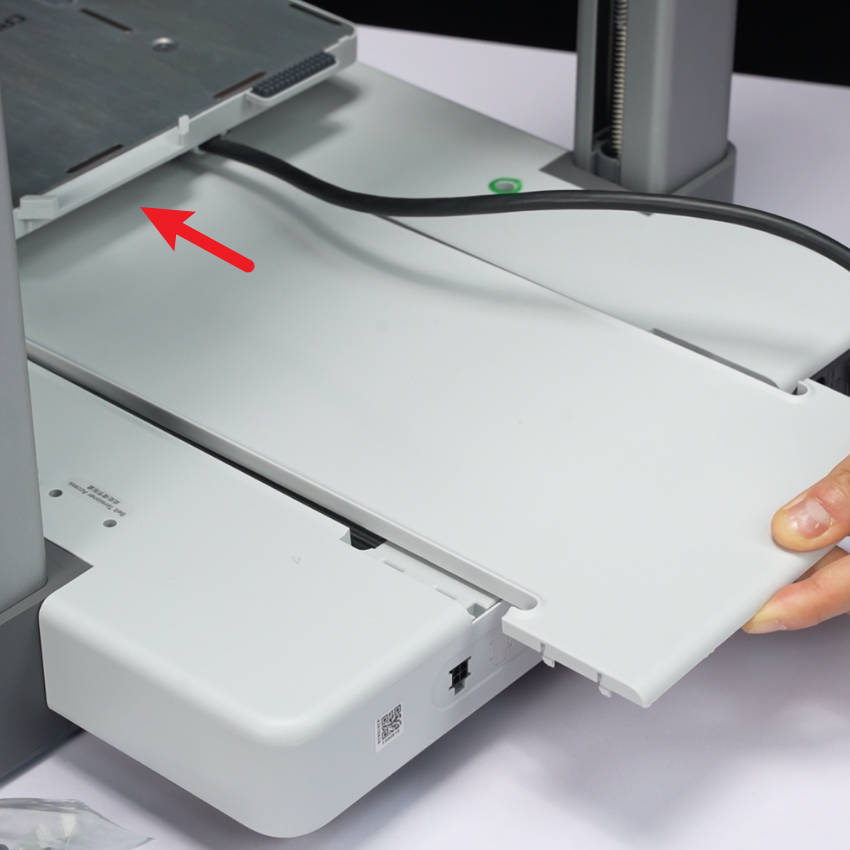

Flyt varmepladen helt frem, før Y-aksens dæksel ind nedefra under varmepladen, og skub det helt frem. Sæt klipslåsene ud for hinanden, og montér Y-aksens dæksel på plads.

Printerkalibrering

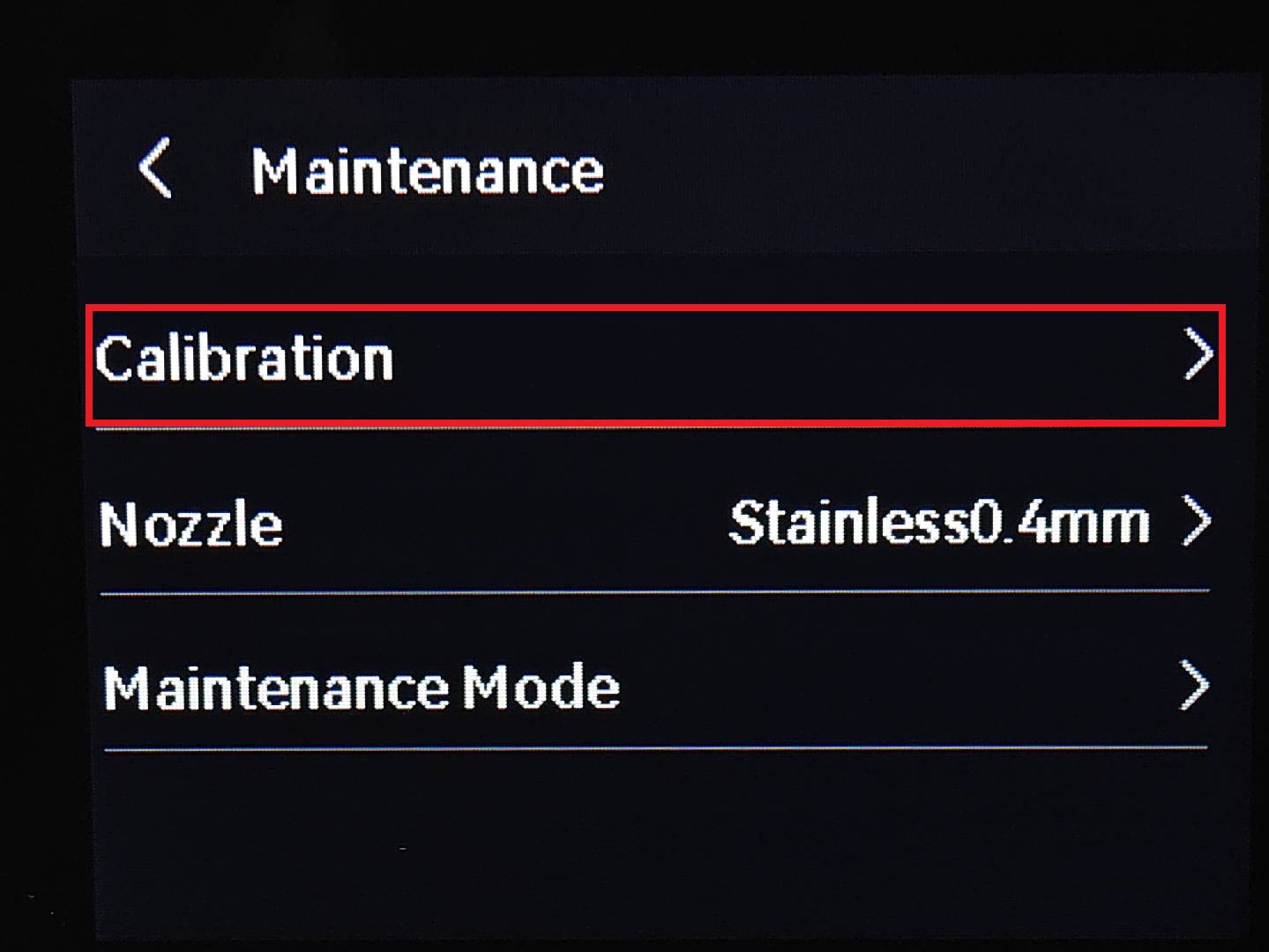

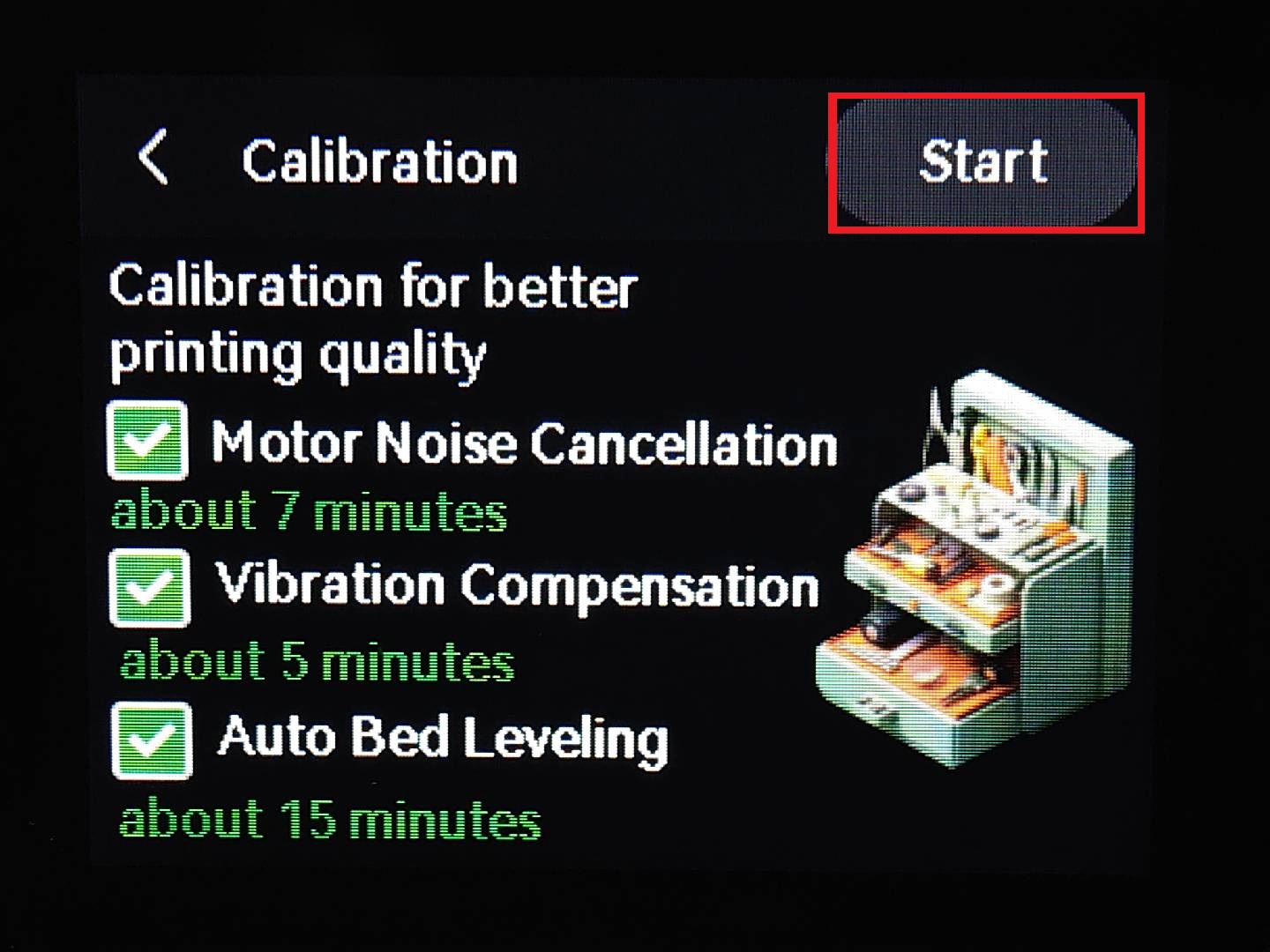

For at sikre at udskiftningen af Y-aksekomponenten ikke påvirker printerens normale drift, skal du kalibrere enheden igen, før du printer for alvor.
