A1 kabelpakke: udskiftningsvejledning

Kabelpakke

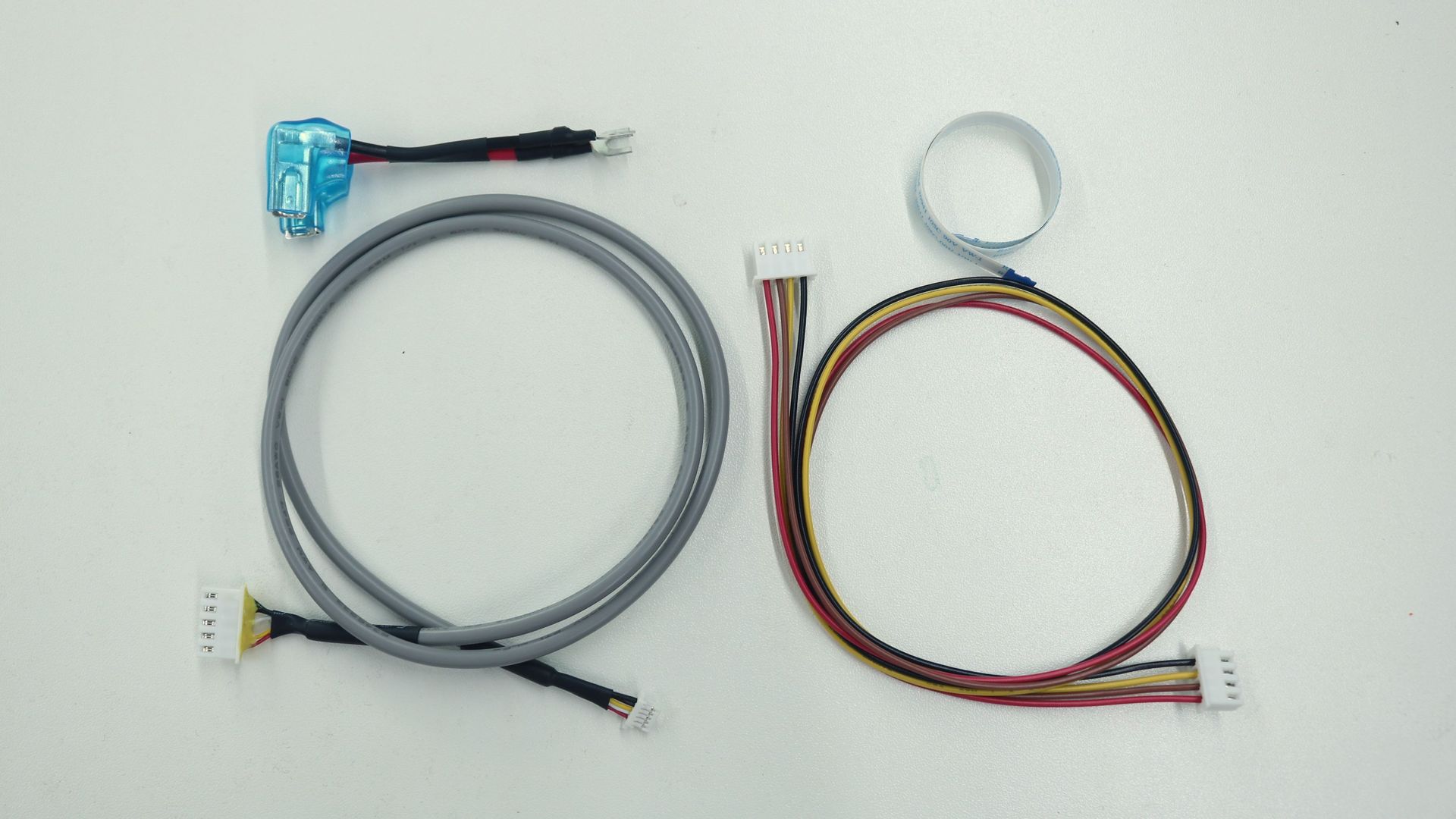

Kabelpakken indeholder kamerakablet, AC-board-signalkablet, strømmodulets strømforsyningskabel og AMS-interfacekortets kabel.

Hvornår skal de udskiftes

1. Kablet har tydelige synlige skader eller brud;
2. Fejl i relaterede moduler, der muligvis skyldes kablet.

Nødvendige værktøjer

• Kabelpakke
• Unbrakonøgle
• Stjerneskruetrækker

Sikkerhedsadvarsel

Før du udfører vedligeholdelse på printeren eller dens elektronik (herunder printhovedets kabler), skal du slukke printeren og afbryde strømforsyningen. Det forhindrer utilsigtede skærmberøringer eller kortslutninger, som kan føre til skade på elektroniske komponenter og potentielle sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding, skal du altid kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde, mens de stadig er varme. Hvis arbejde ved høj temperatur er nødvendigt, skal du bære varmebestandige handsker for at sikre sikker og effektiv vedligeholdelse.

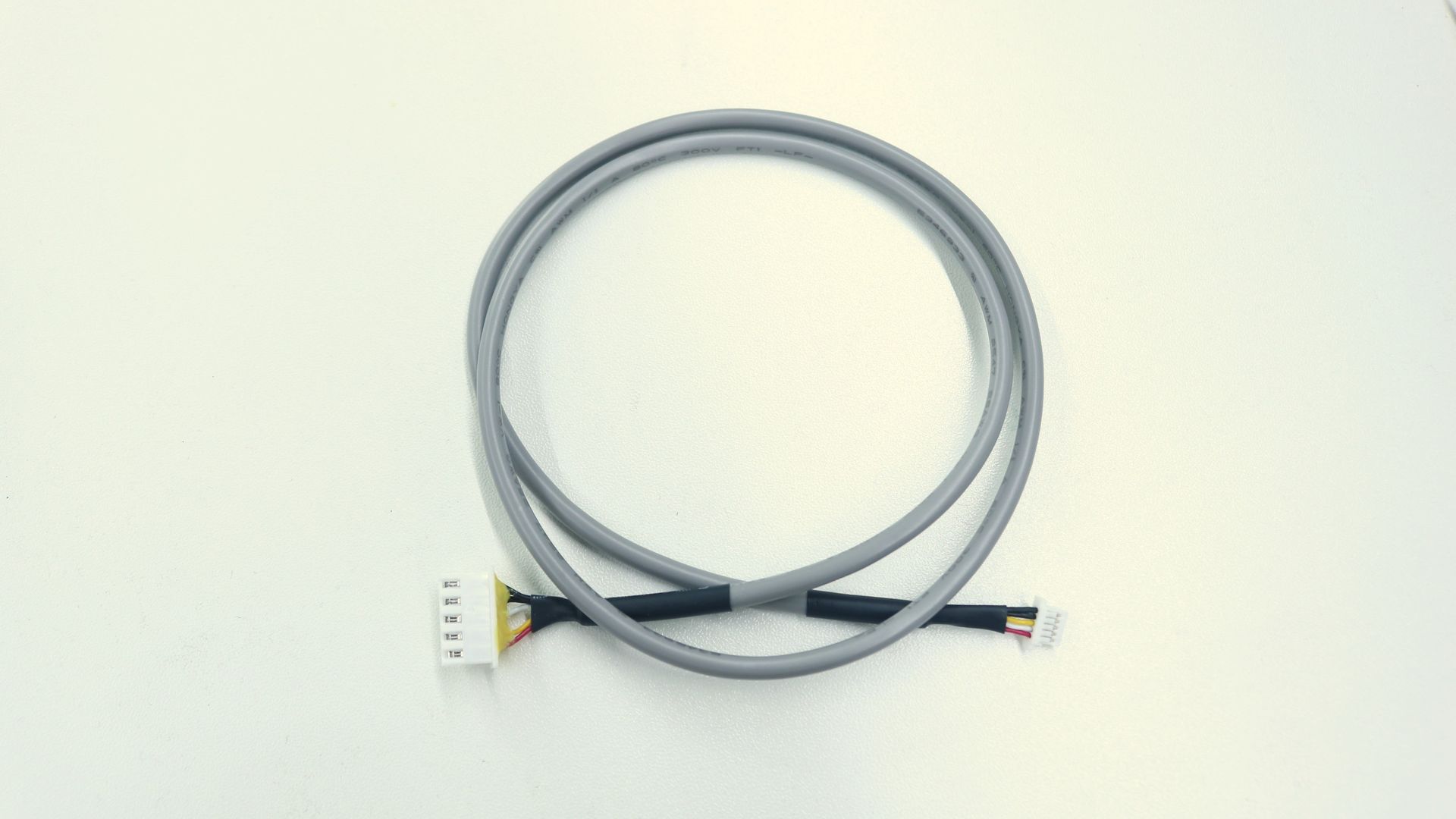

Kamerakabel

Fjern det gamle kabel

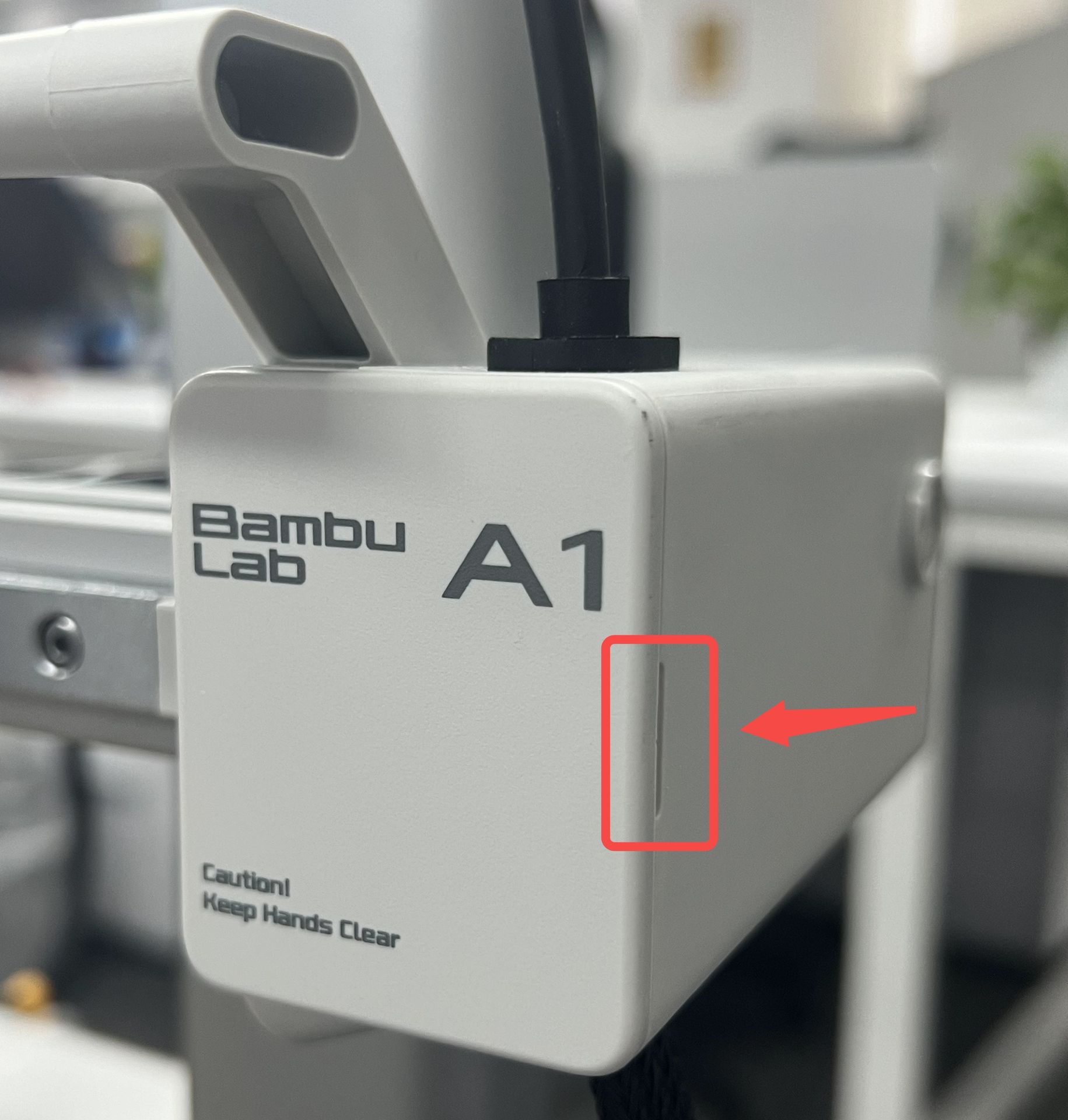

Tryk på spænderen på højre side af motordækslet for at fjerne motordækslets frontdæksel.

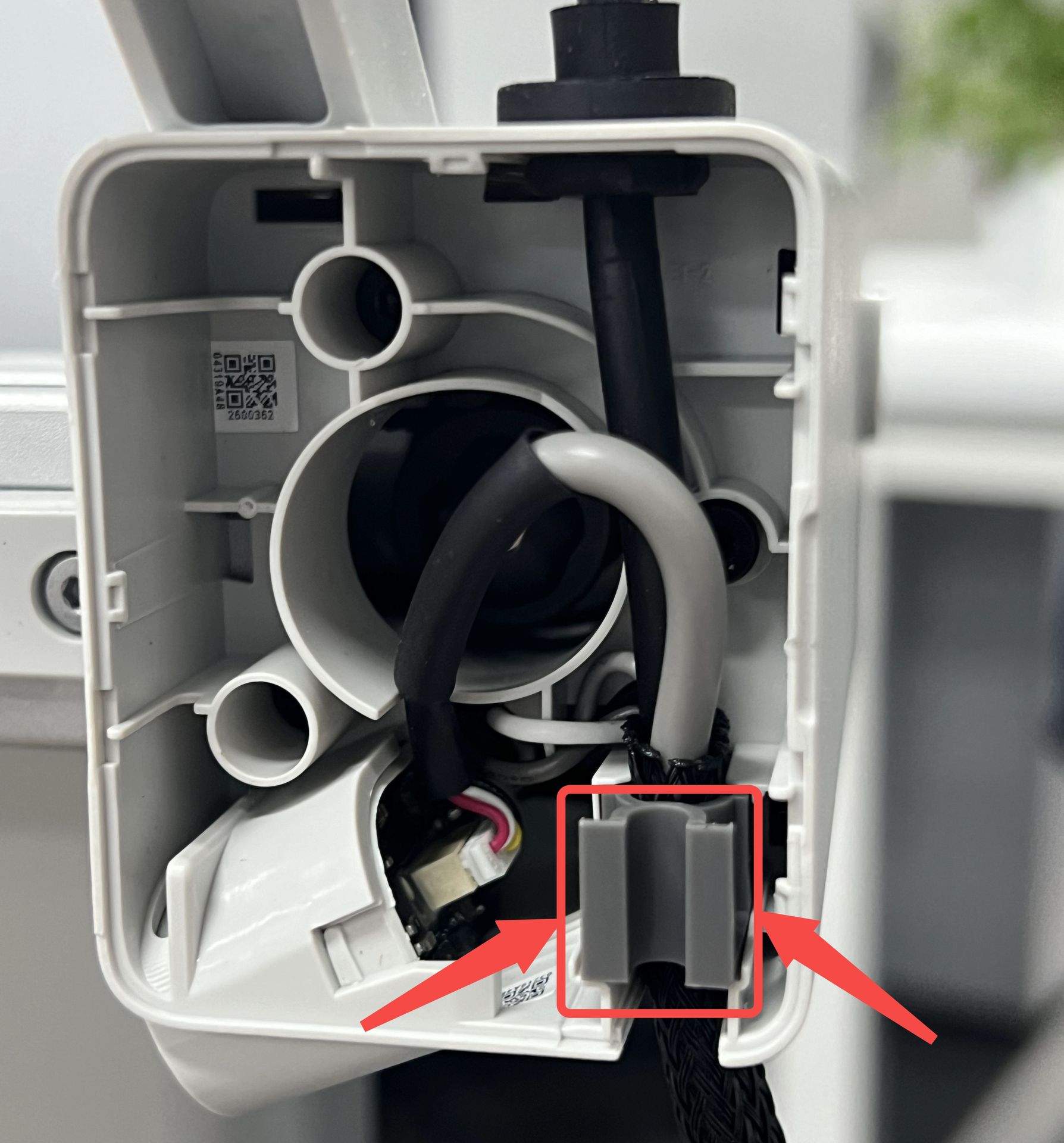

Tryk på begge sider af kabelklemmen med hænderne for at tage klemmen ud.

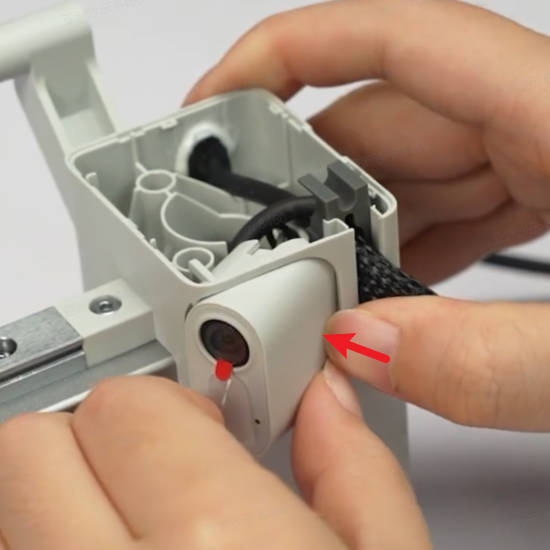

Se figuren nedenfor, skub kameraet nedefra for at rotere det i en vis vinkel, frakobl derefter kameraets tilslutningskabel og fjern kameraet.

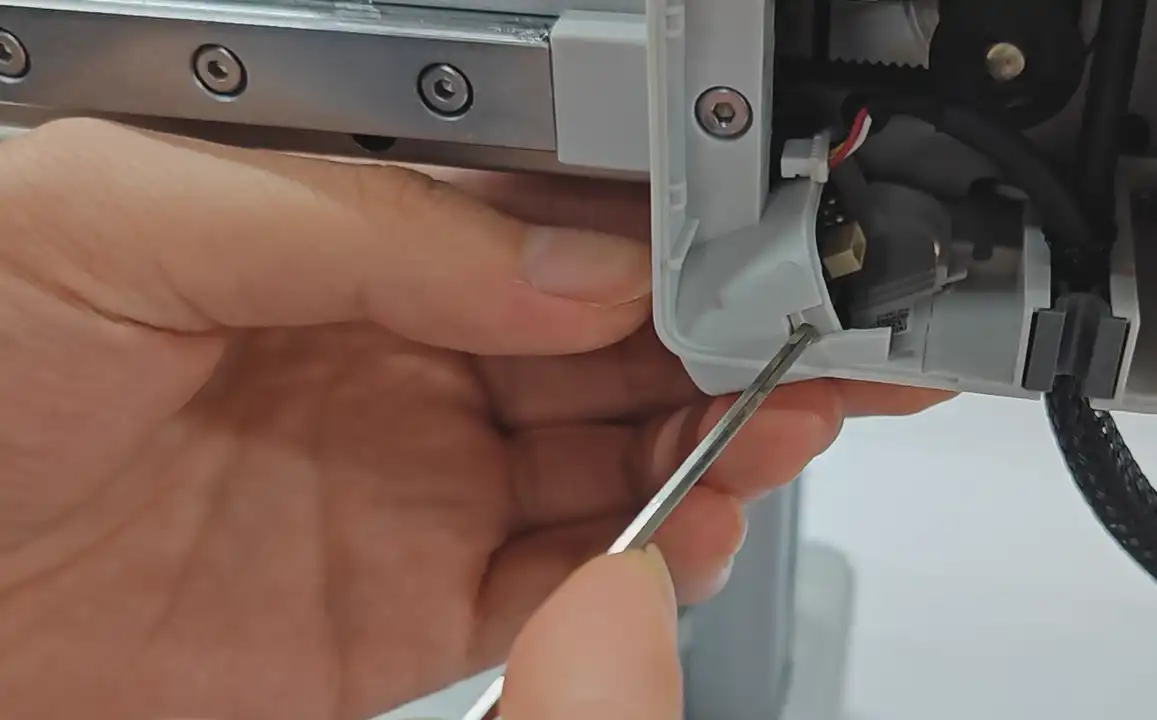

Hvis det er svært at fjerne, kan du bruge en skruetrækker som hjælp, jf. animationen nedenfor.

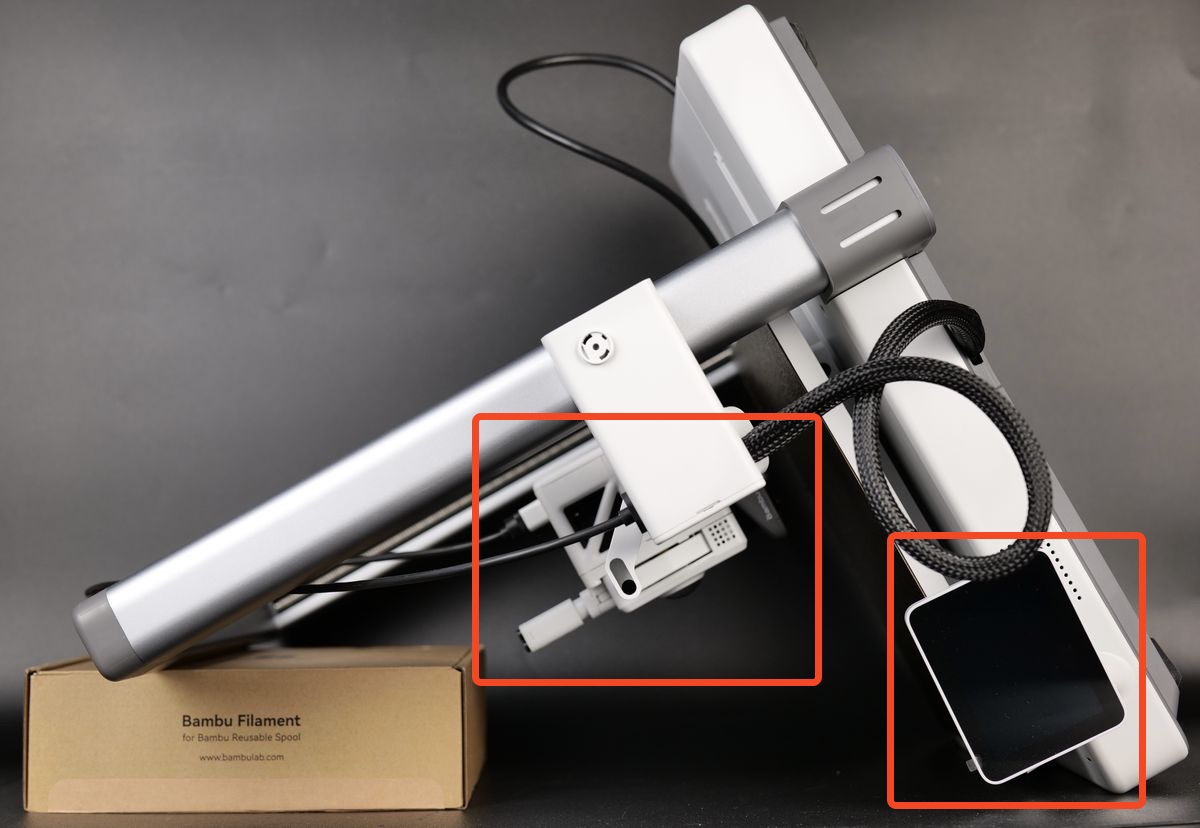

Vip skærmen til den ene side, og læg forsigtigt printeren med forsiden nedad som vist i figuren nedenfor. Det anbefales at bruge en filamentspole til at løfte toppen af printeren for at undgå at klemme ekstruderen og skærmen.

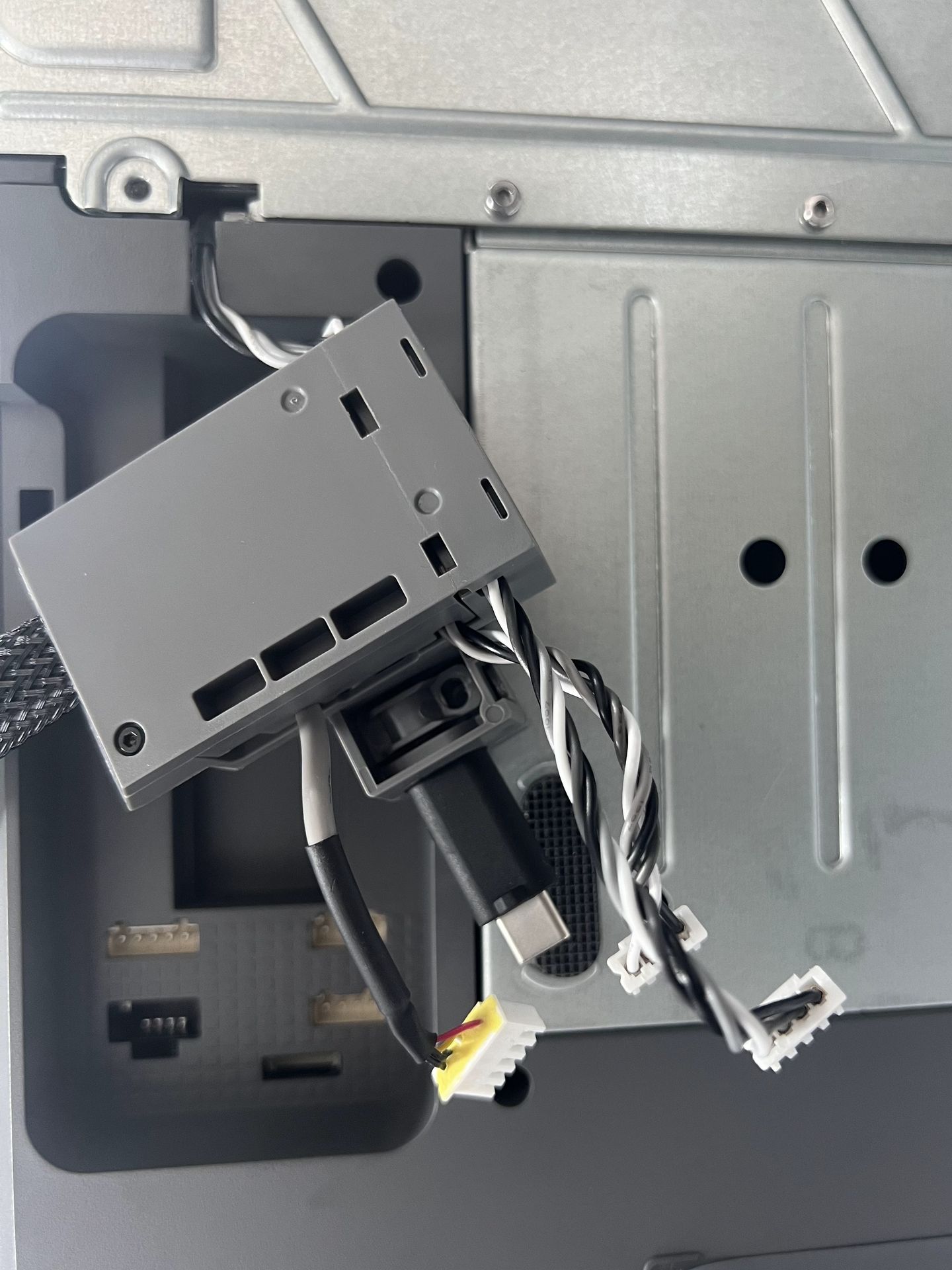

Fjern den 1 skrue, der er vist i figuren nedenfor, frakobl derefter kablerne til kameraet, X-aksemotoren og Z-aksemotoren; skub kabelboksen opad for at frakoble Bambu USB-C-kablet.

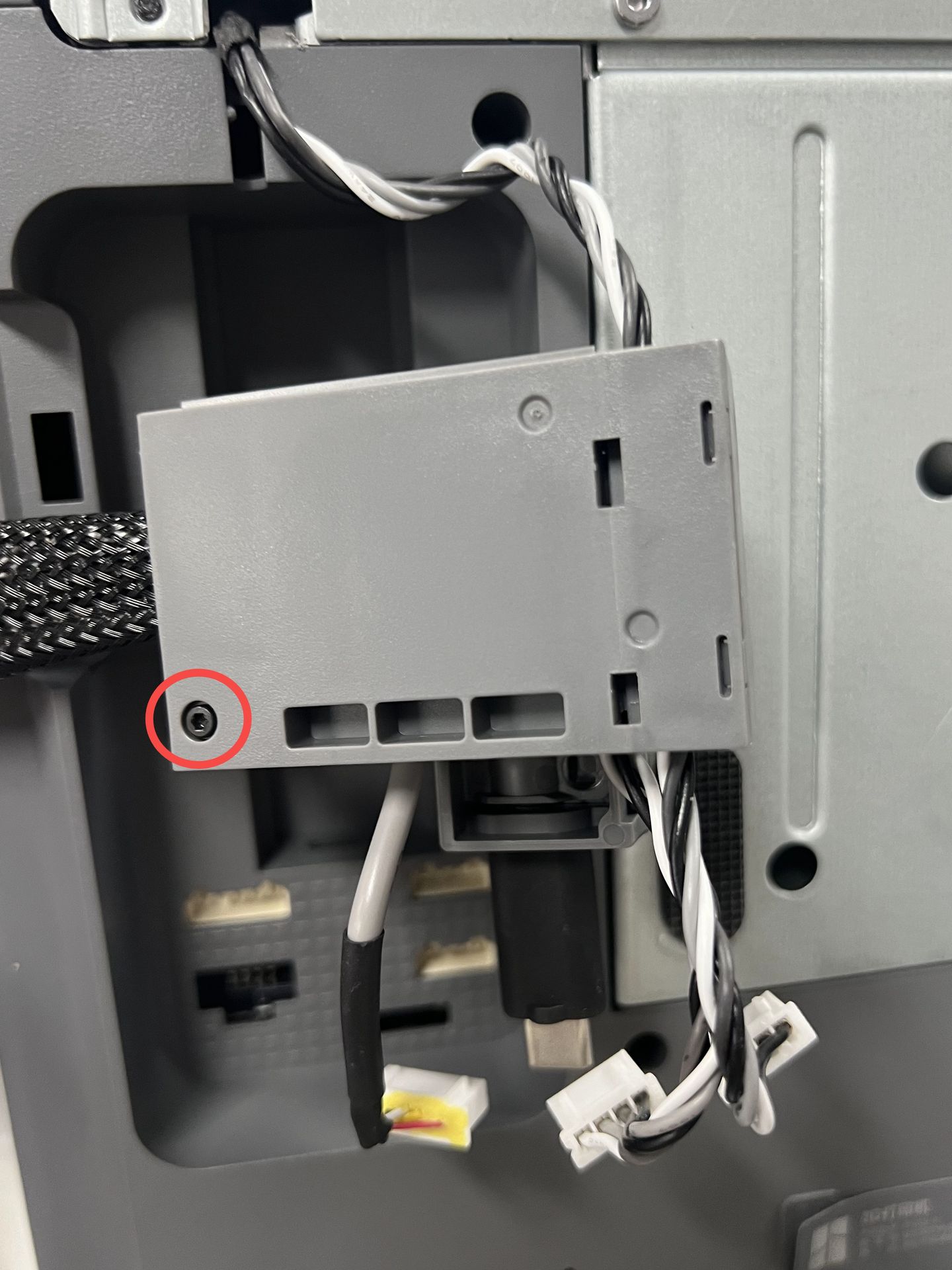

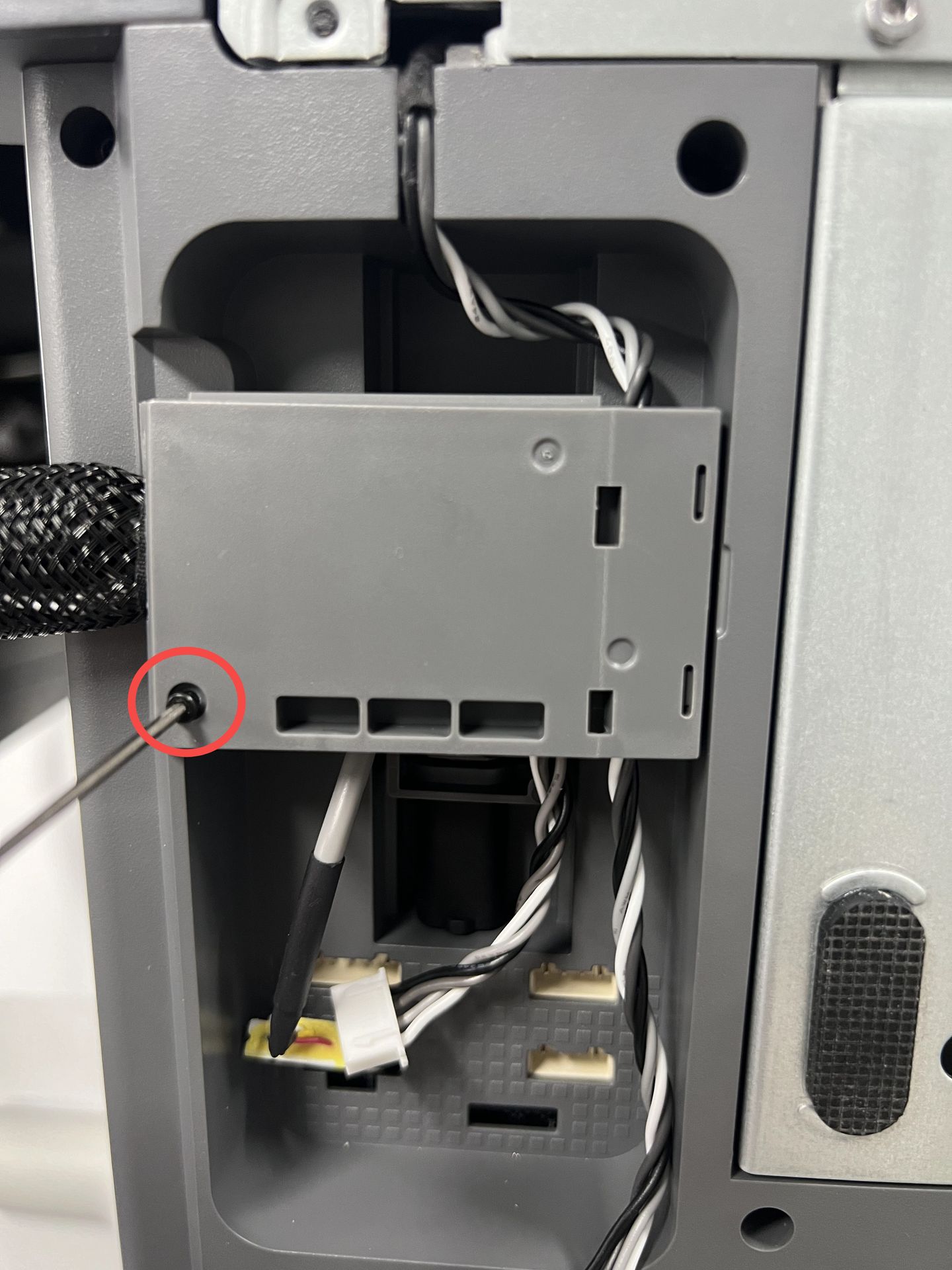

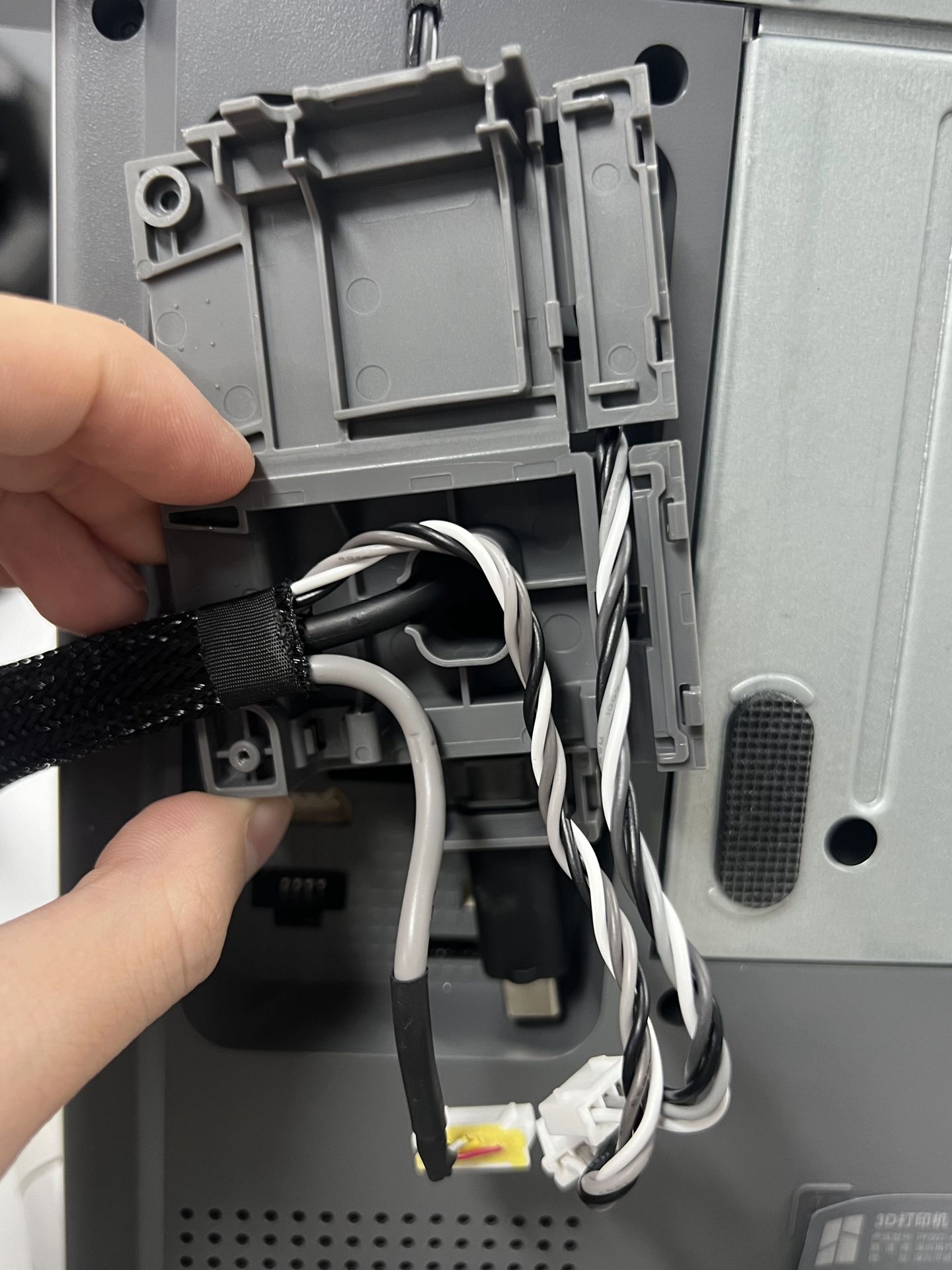

Løsn derefter den 1 skrue, der er vist i figuren nedenfor, og åbn kabelboksen;

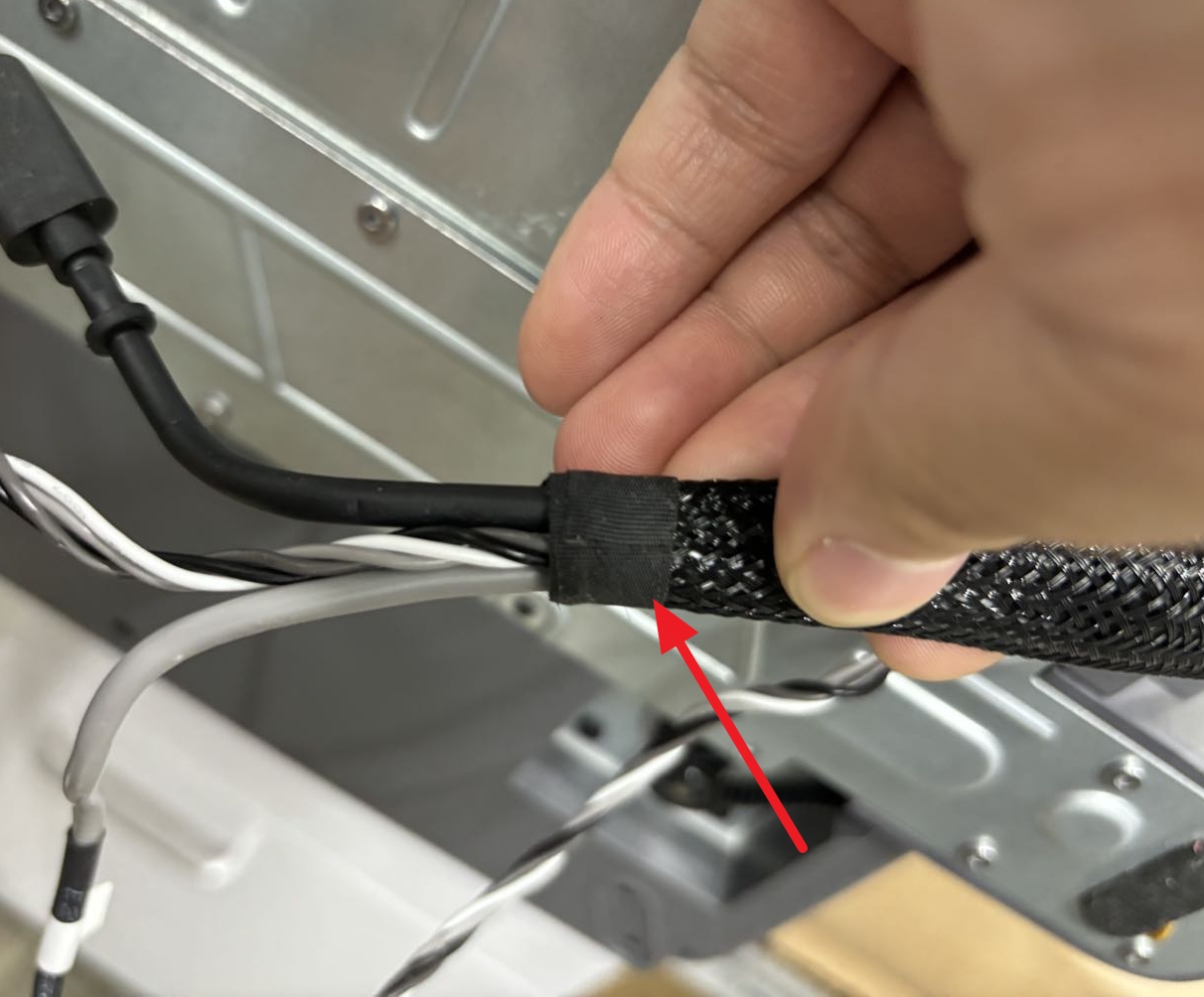

Riv tapen af metalmuffen, og træk kamerakablet ud.

Du kan klæbe enden af den afrevne tape på printeren eller bordet, så du kan genbruge den under monteringen.

Monter det nye kabel

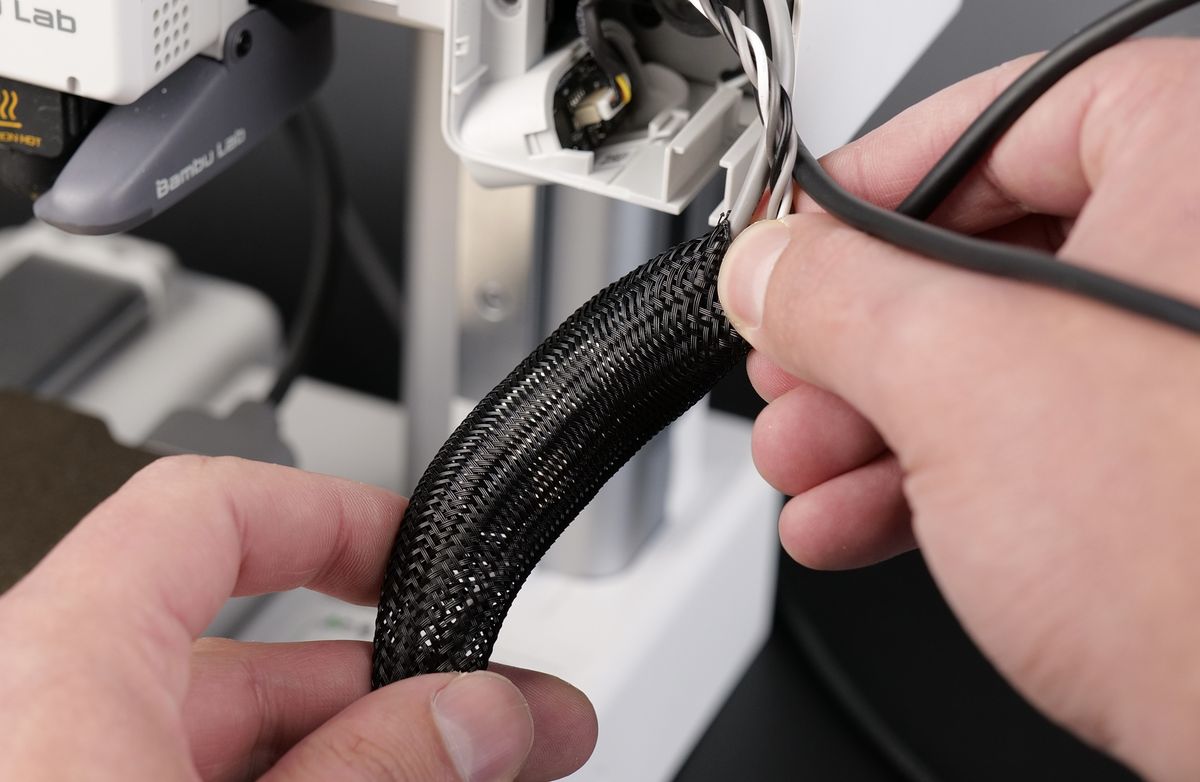

Skub det nye kabel ind i den flettede kabelstrømpe. Når du presser strømpen sammen, bliver den kortere, og kablet er lettere at føre igennem:

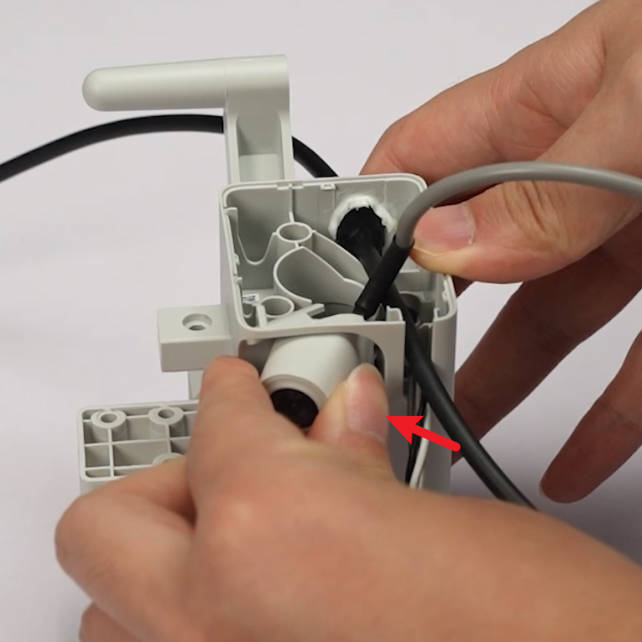

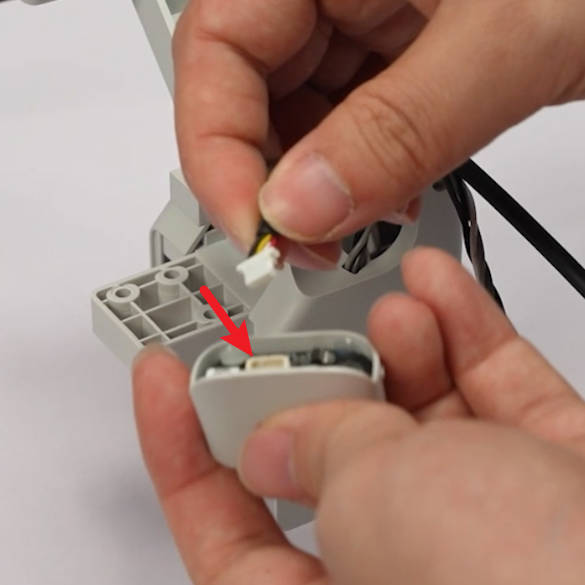

Tilslut kameraet til tilslutningskablet, og monter kameraet på motordækslet.

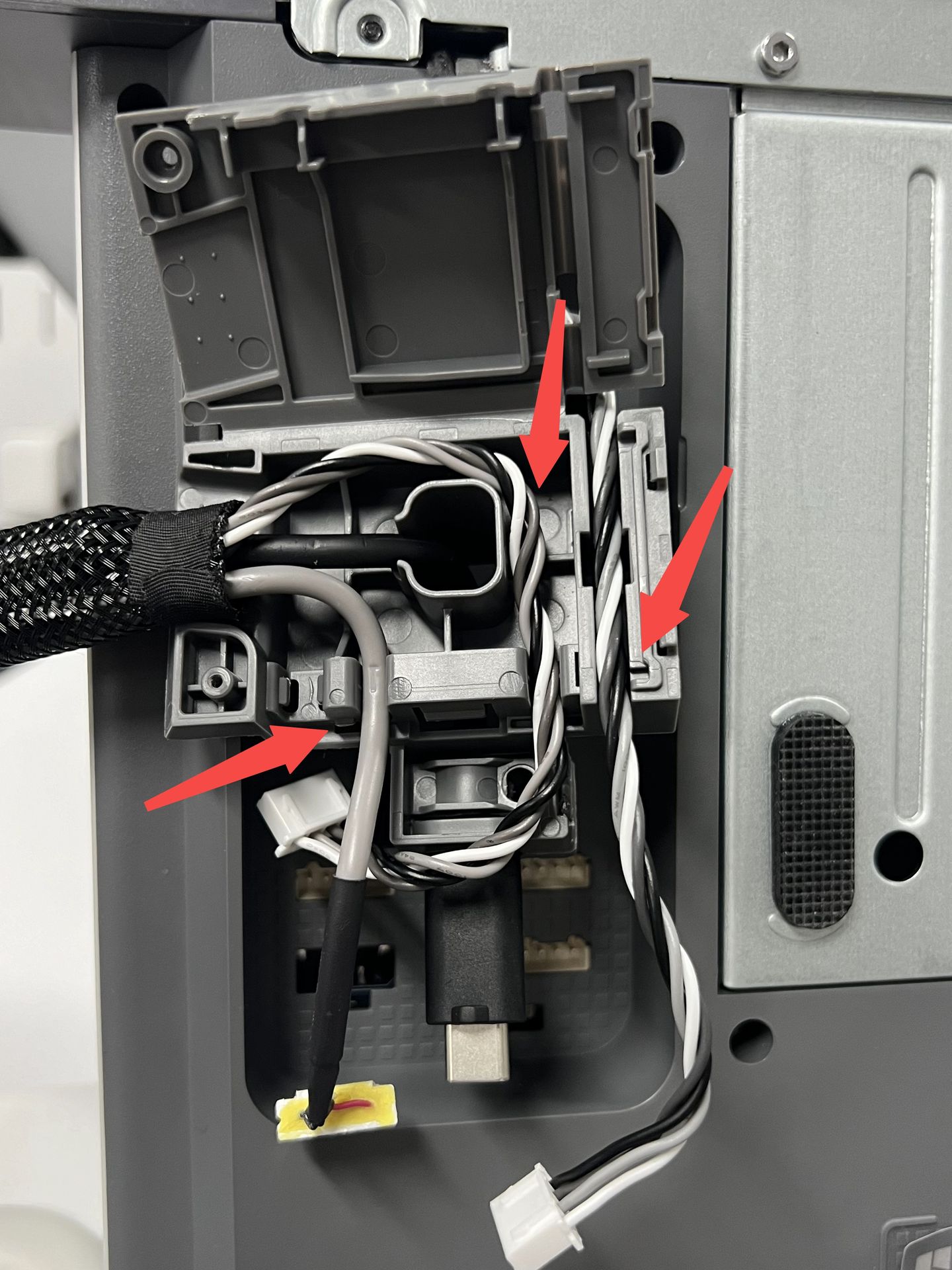

Se figuren nedenfor, læg tilslutningskablerne til X-aksemotoren, Z-aksemotoren og kameraet i de tilsvarende kabelriller i rækkefølge, fastgør spænderne, og spænd skruerne.

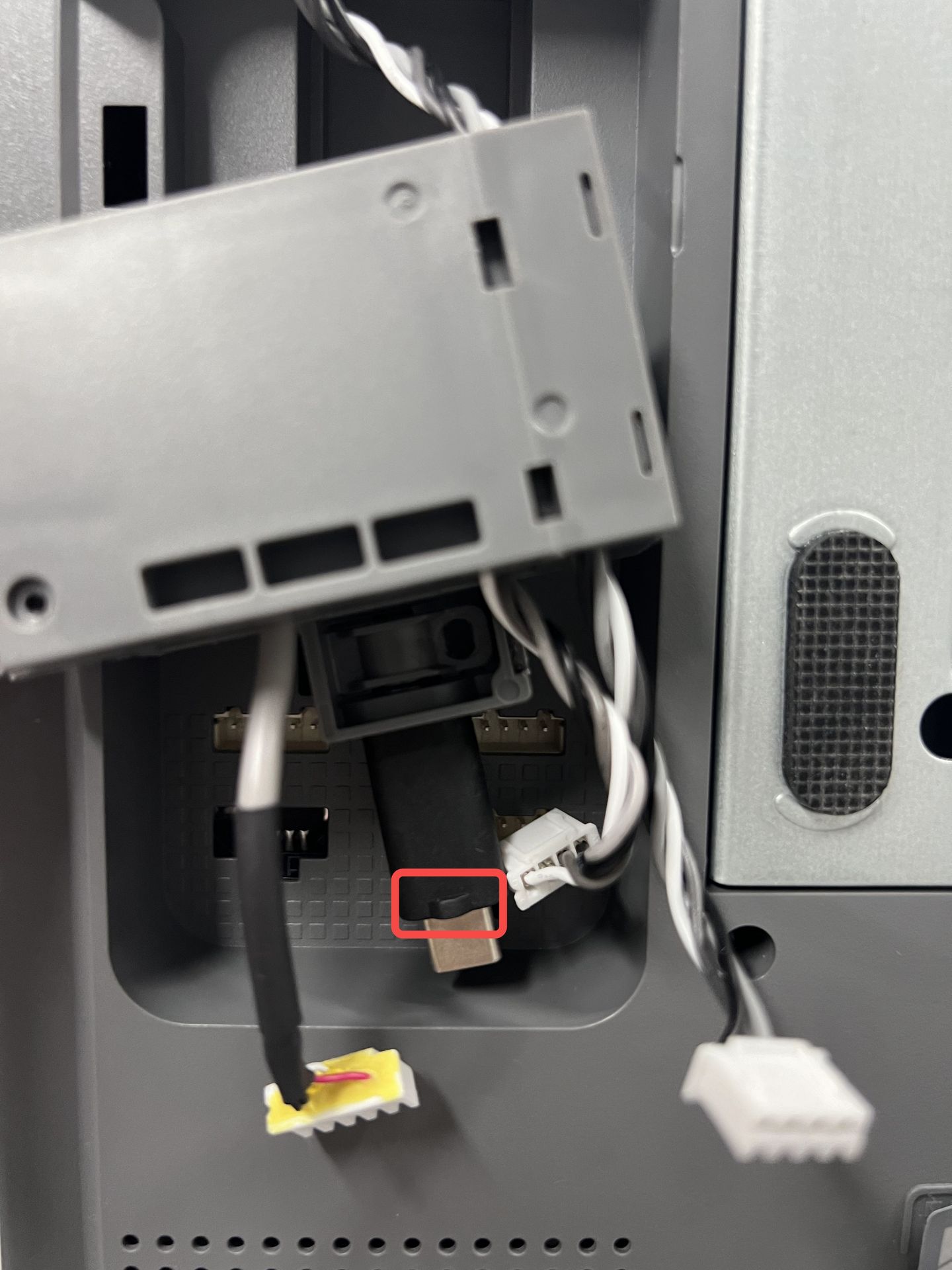

Bemærk: Tilslutningen af USB-C er retningsbestemt. Der er et hævet punkt på Bambu USB-C-kablets stik. Hold det opad, og monter det i den retning, der er vist i figuren.

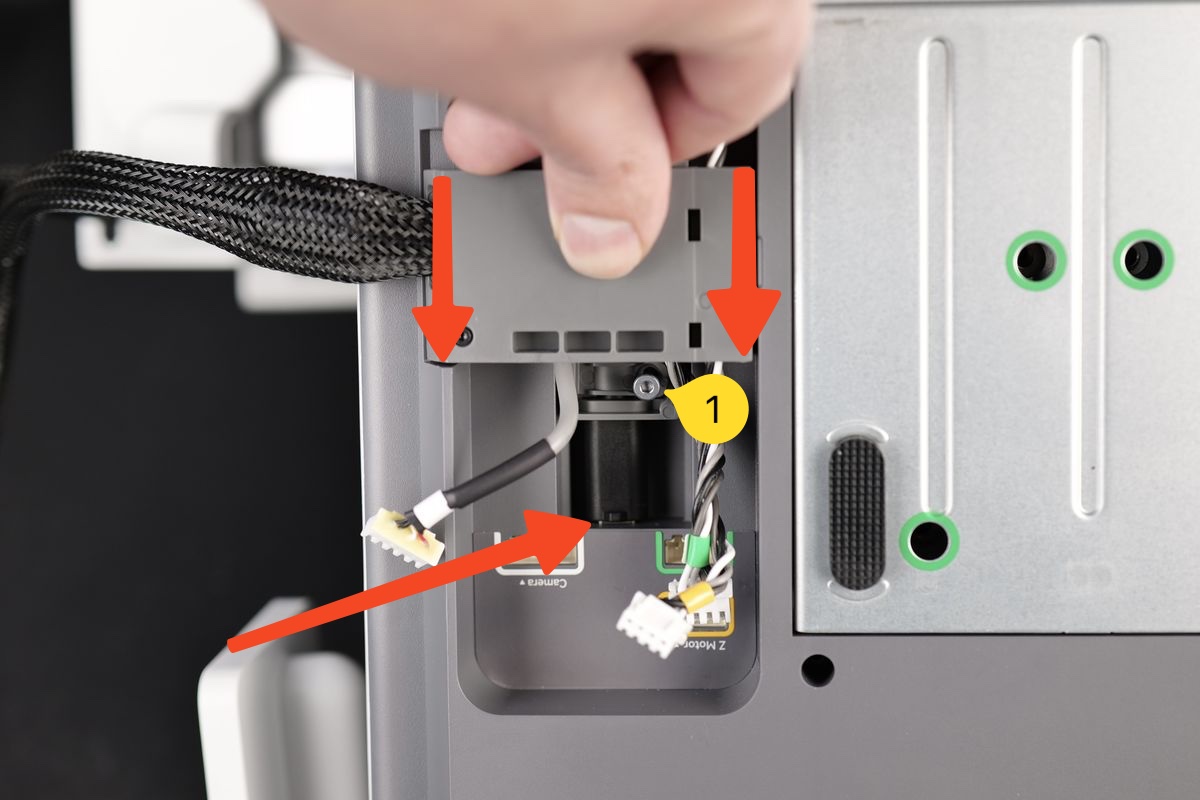

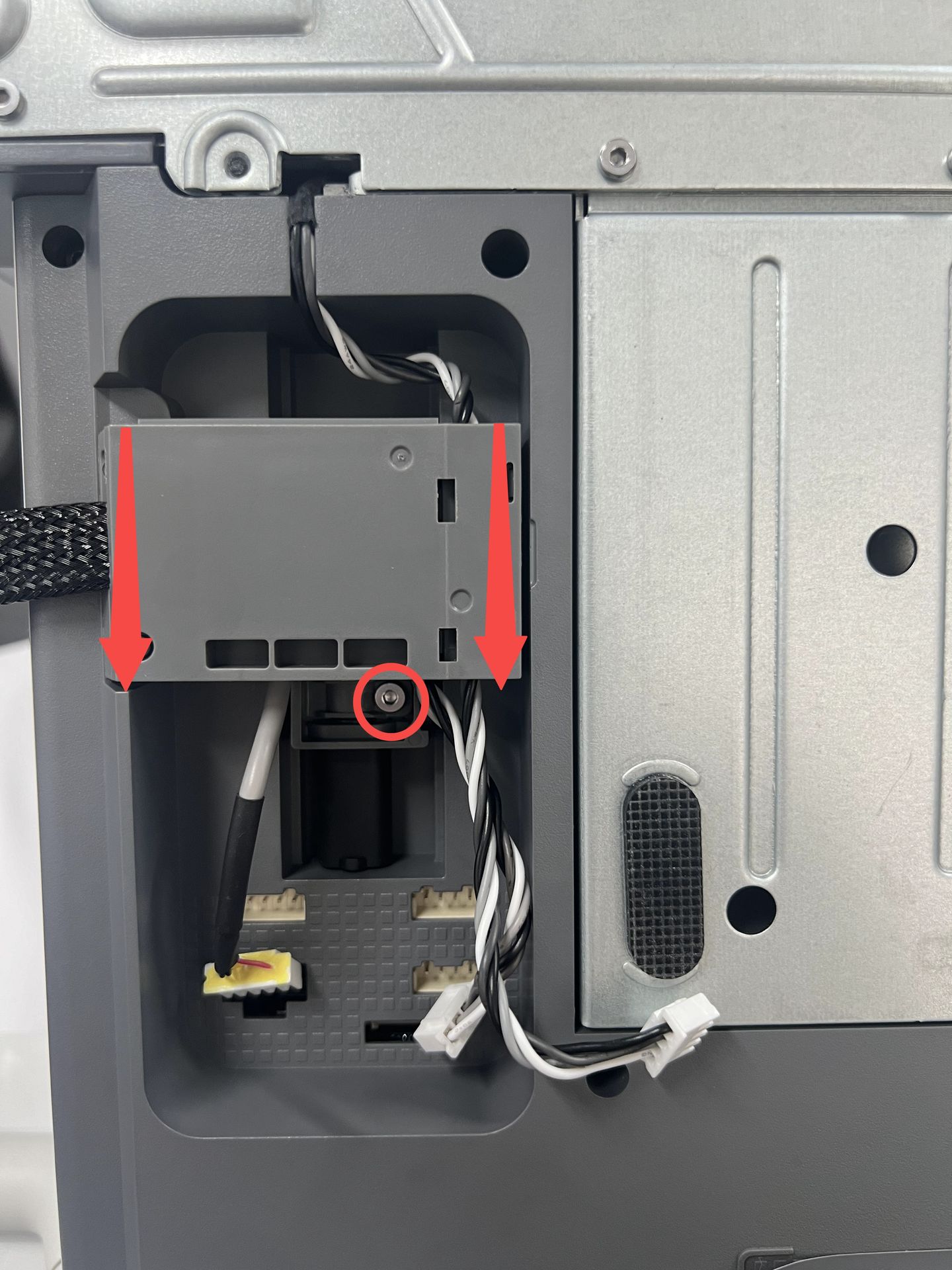

Når du har rettet kabelholderen ind, skal du skubbe den nedad for at sikre, at Bambu USB-C-kablet er sat helt i (ingen Type-C-port er synlig), og spænde den viste skrue for at låse den på plads.

Bemærk: Da denne skrue skrues ind i plastrammen, må du ikke spænde for hårdt.

Tilslut kablerne til kameraet, X-aksemotoren og Z-aksemotoren igen for at fuldføre monteringen.

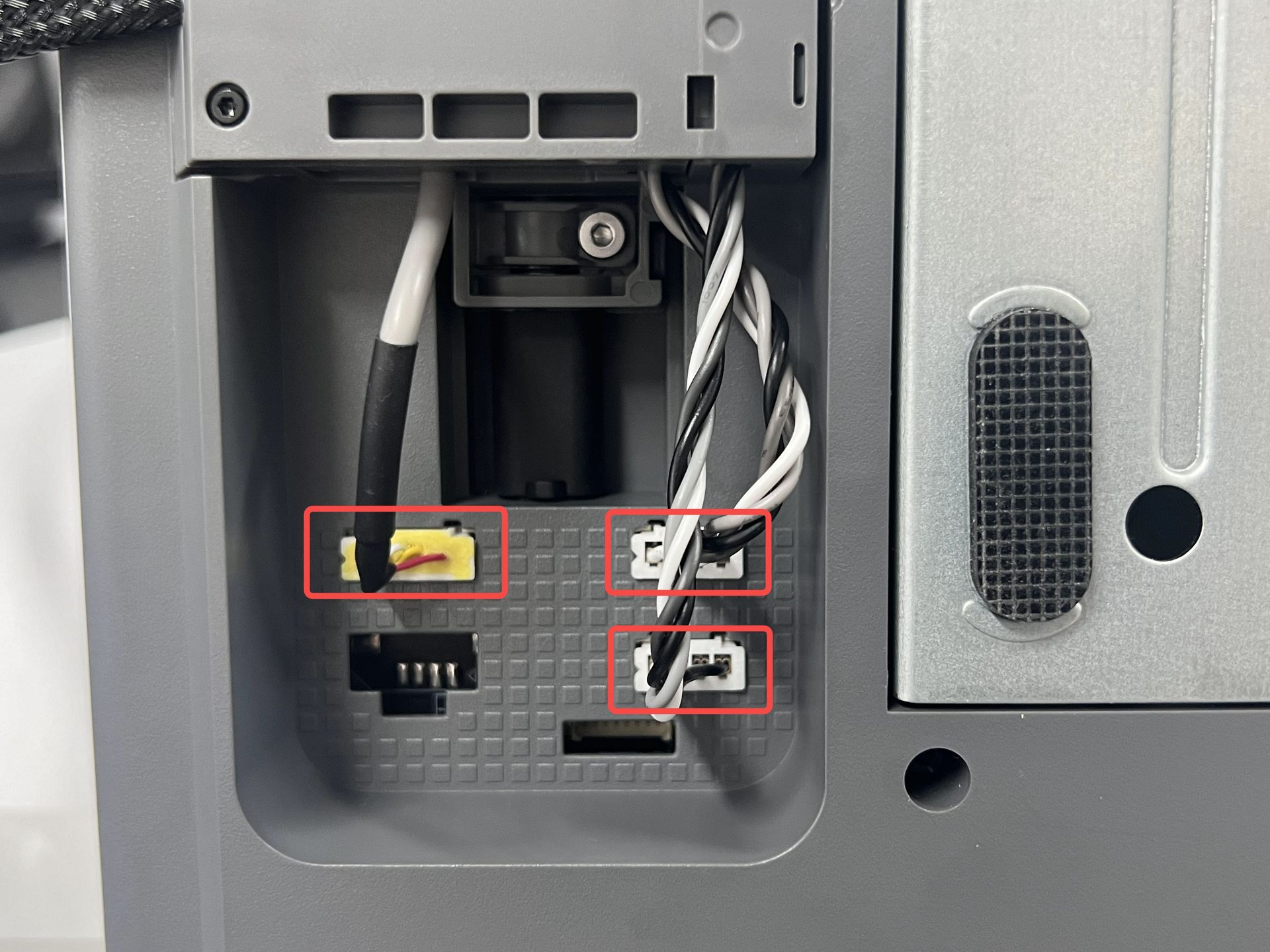

Bemærk: Det kortere kabel til venstre er X-aksemotorens kabel, som skal sættes i det øverste højre stik; det længere kabel til højre er Z-aksemotorens kabel, som skal sættes i det nederste højre stik.

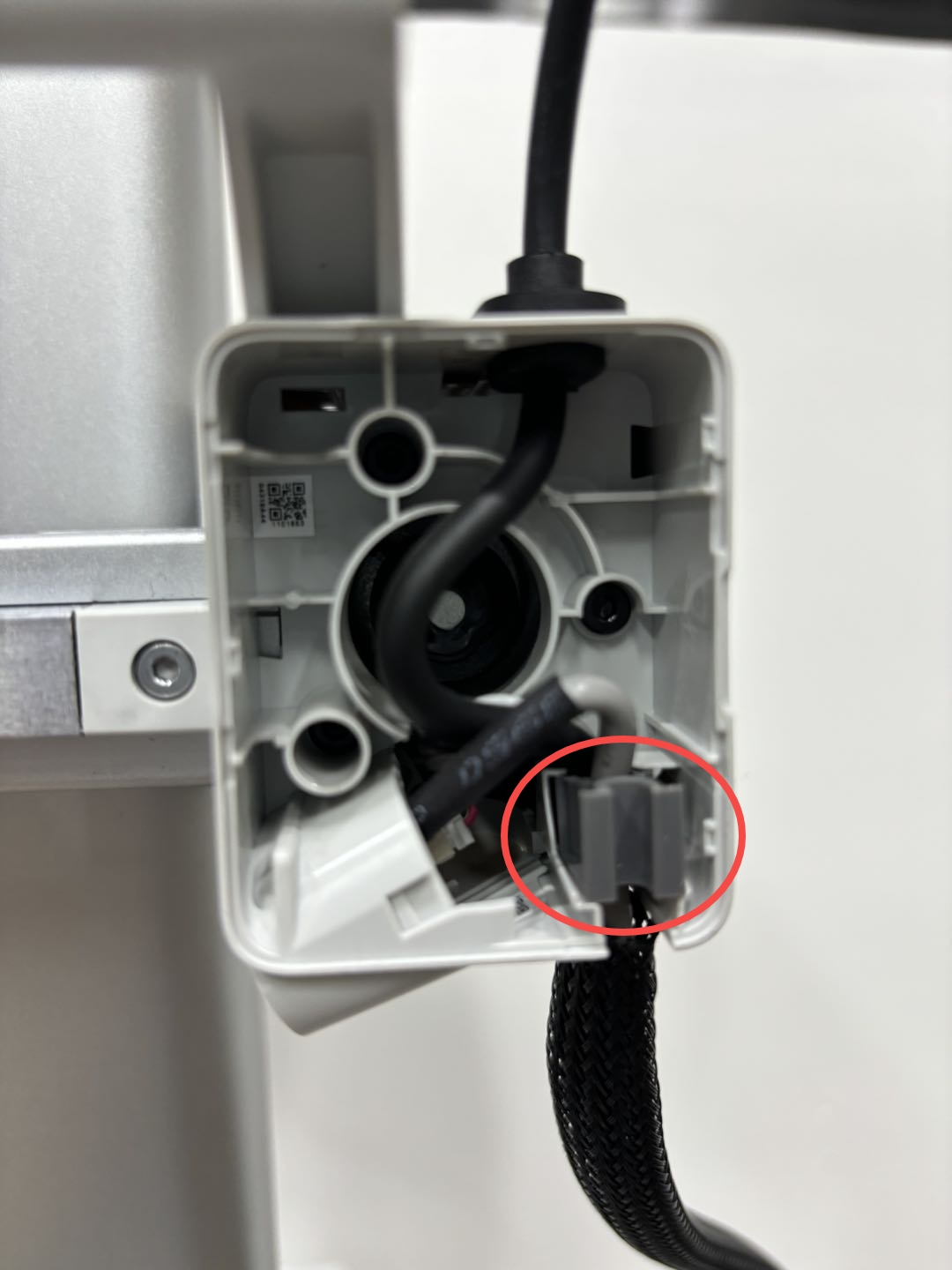

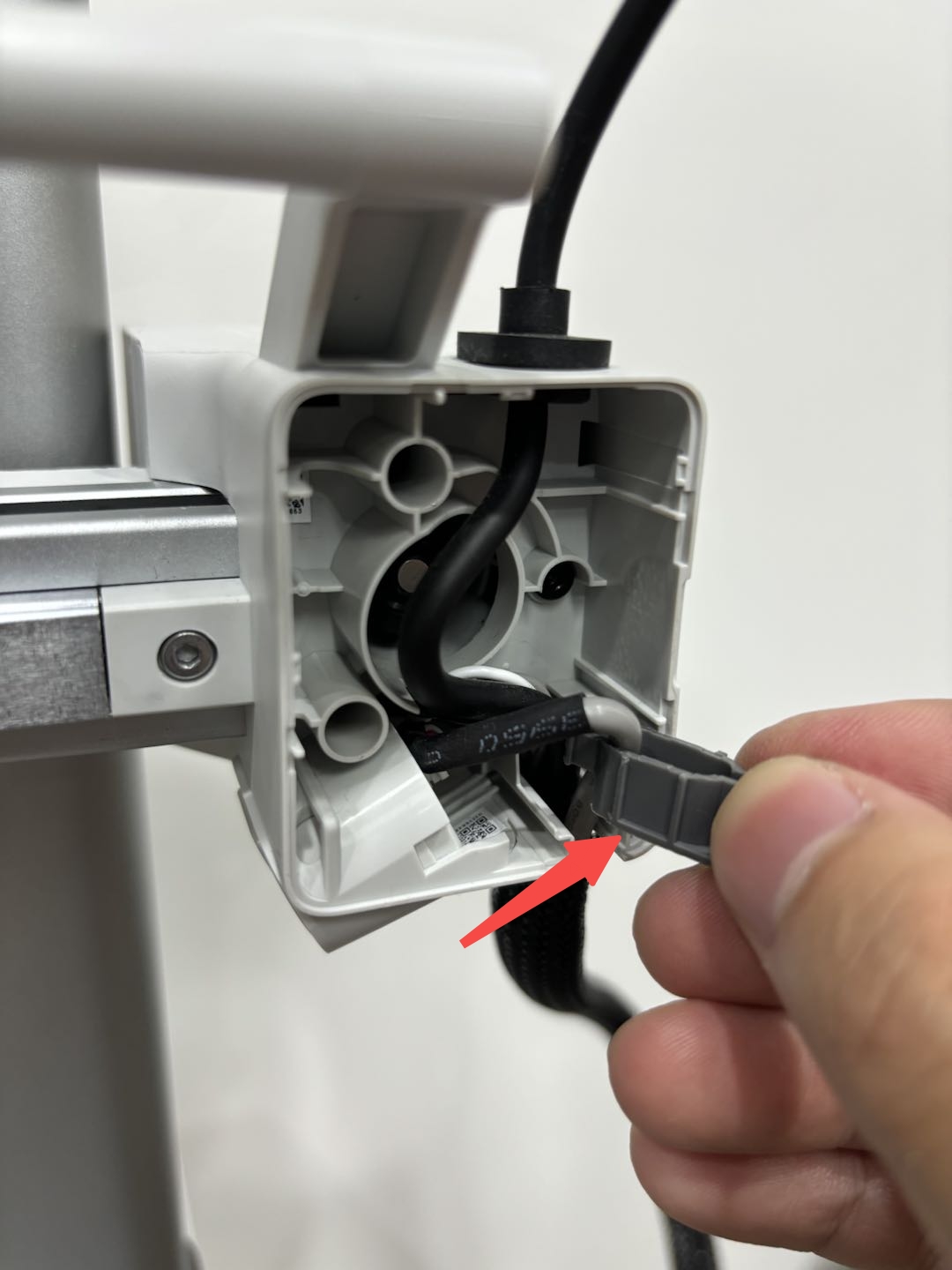

Se figuren nedenfor for at sætte kabelklemmen på plads igen.

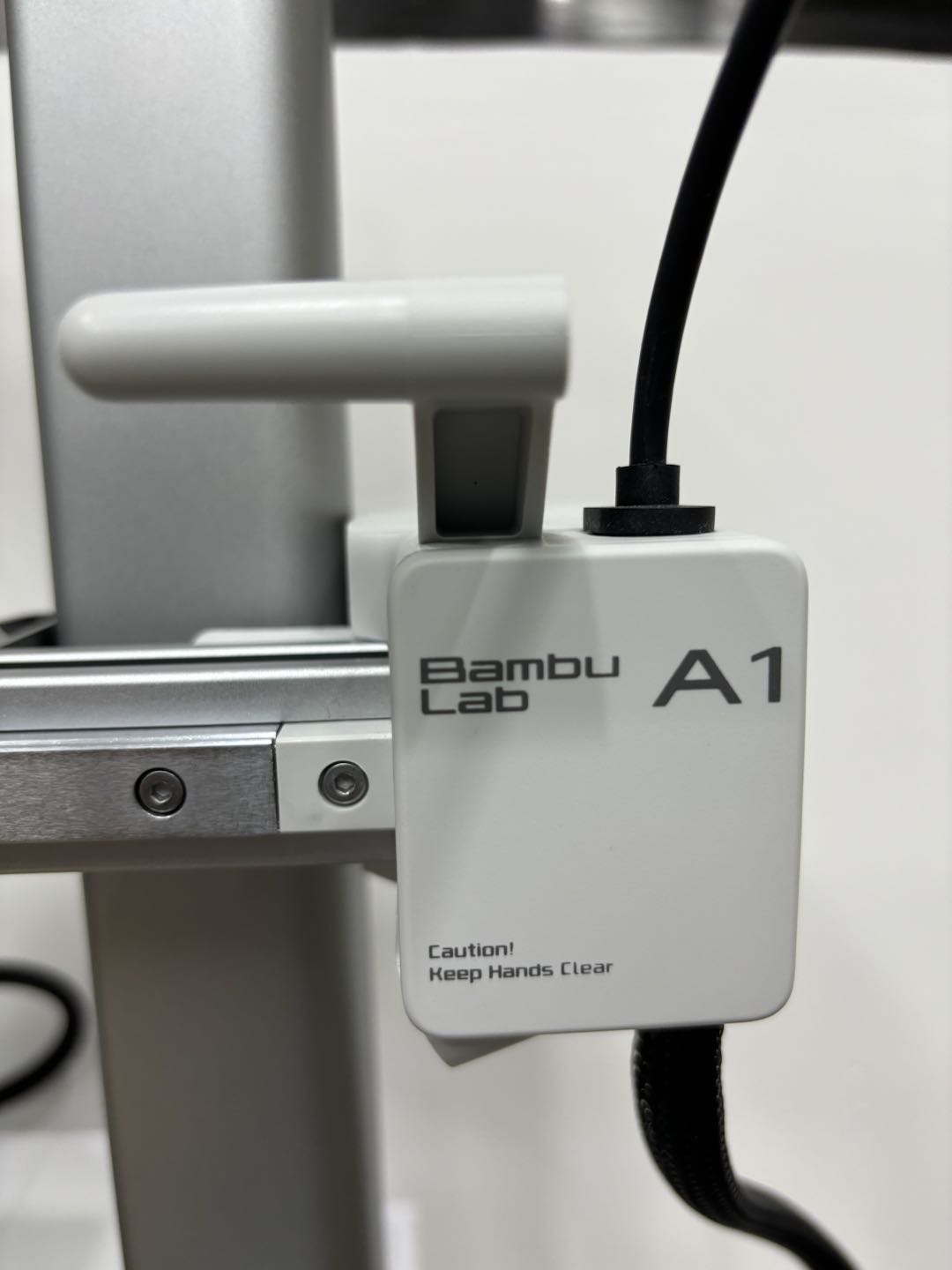

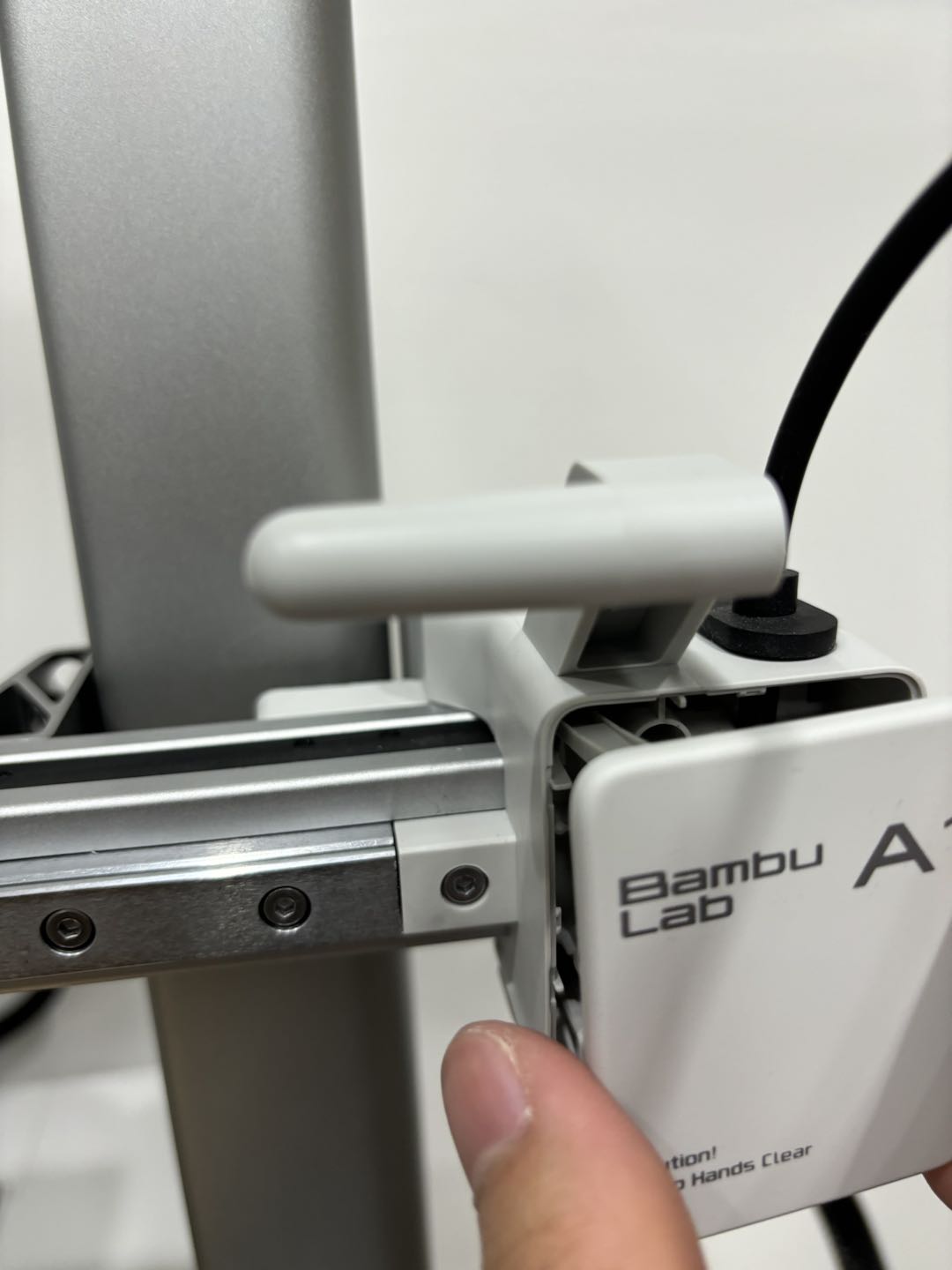

Sæt derefter motordækslets frontdæksel på igen, indtil du hører et "klik" fra spænderen.

Øvrige kabler

Fjern bundhuset

Vip først skærmen til den ene side, og læg derefter forsigtigt printeren med forsiden nedad som vist i figuren nedenfor. Det anbefales at bruge en filamentspole til at løfte toppen af printeren for at undgå at klemme ekstruderen og skærmen.

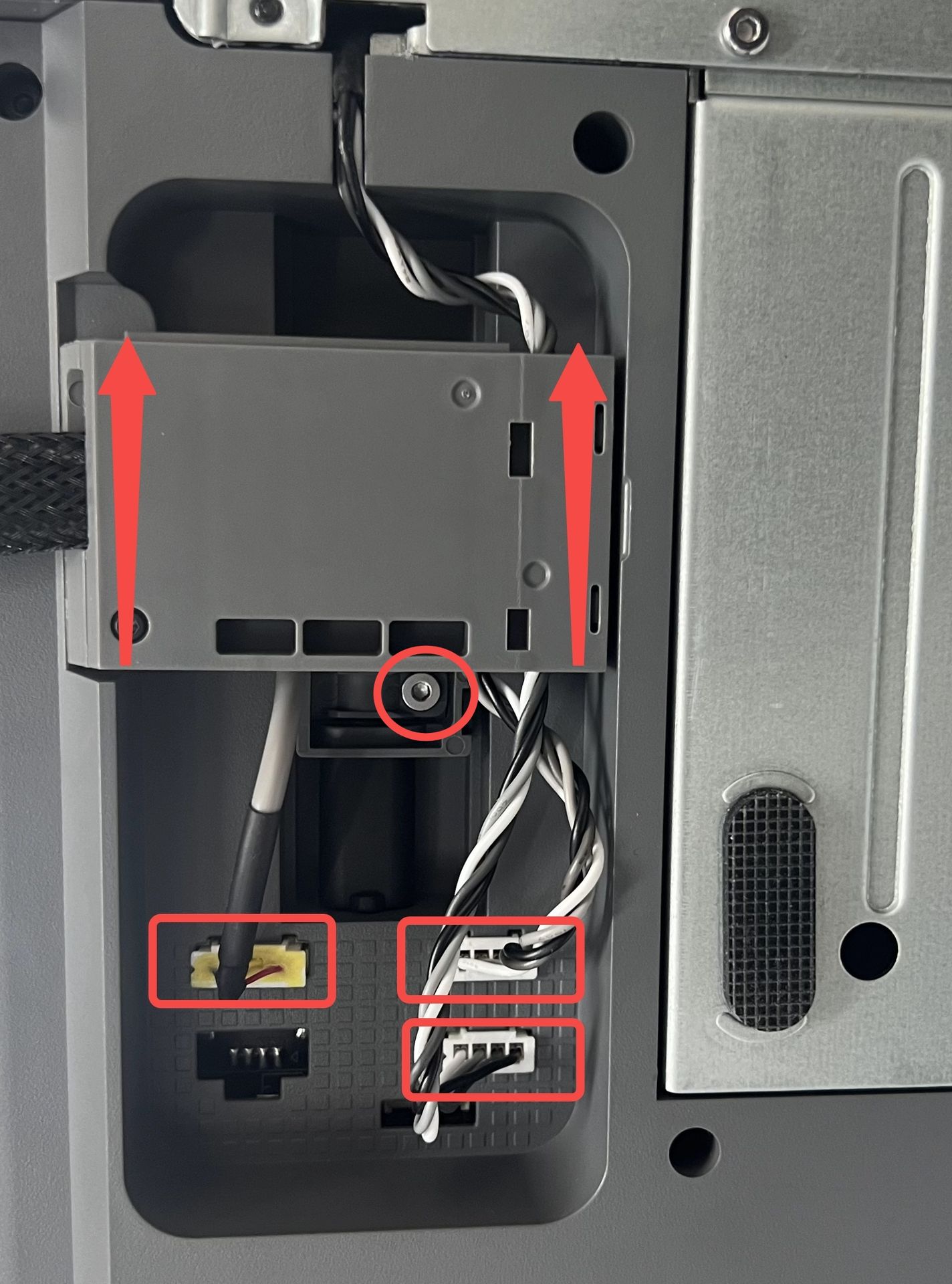

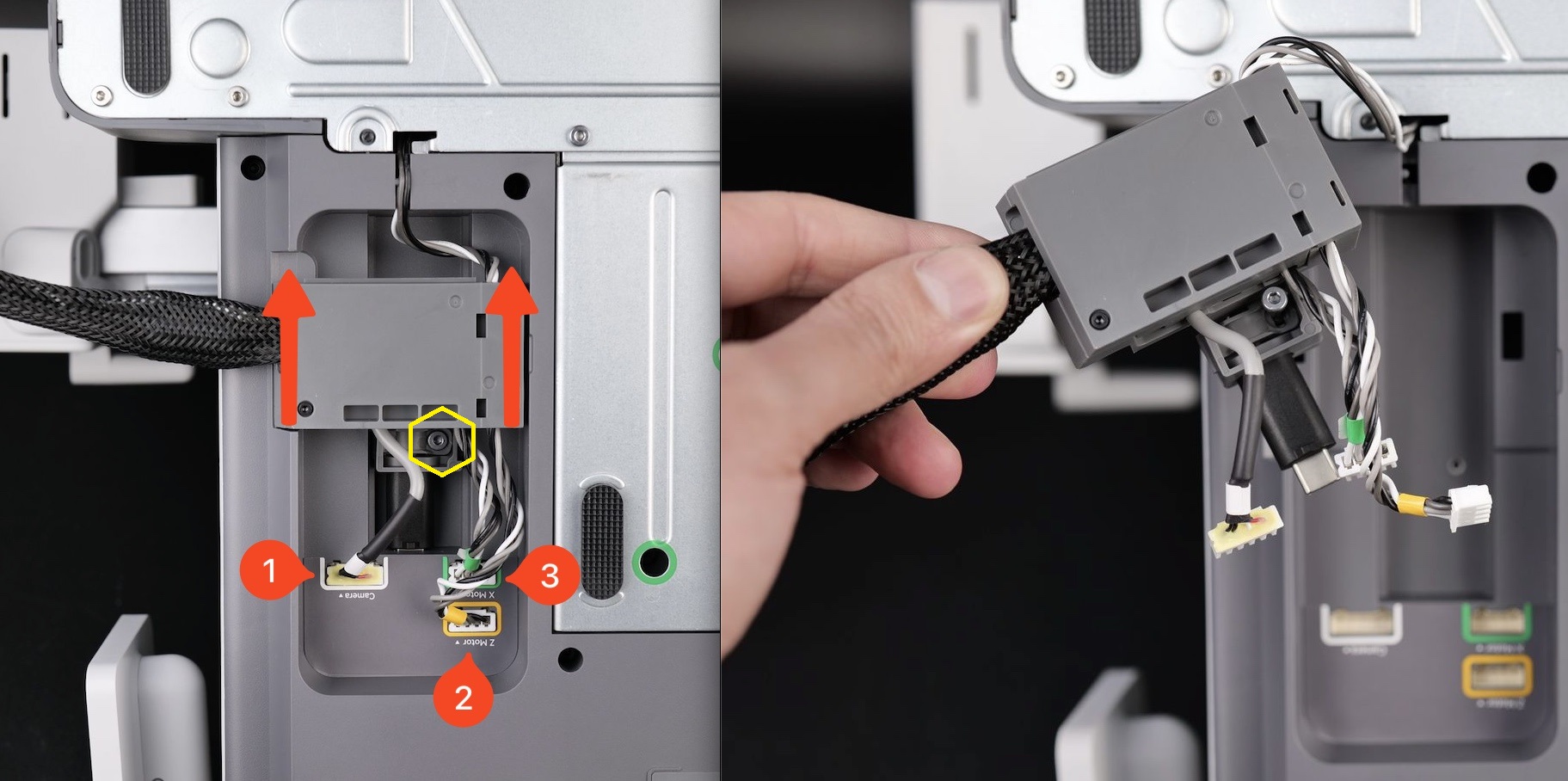

Løsn skruen markeret med gult (den behøver ikke at tages helt ud), fjern kabel nr. 1, nr. 2 og nr. 3 (som er henholdsvis kamerakablet, Z-aksemotorens kabel og X-aksemotorens kabel), og skub derefter kabelholderen opad for at frakoble Bambu USB-C-kablet.

Bemærk: Hvis kabelholderen ikke er nem at fjerne, kan du tage den gulmarkerede skrue helt ud og prøve igen.

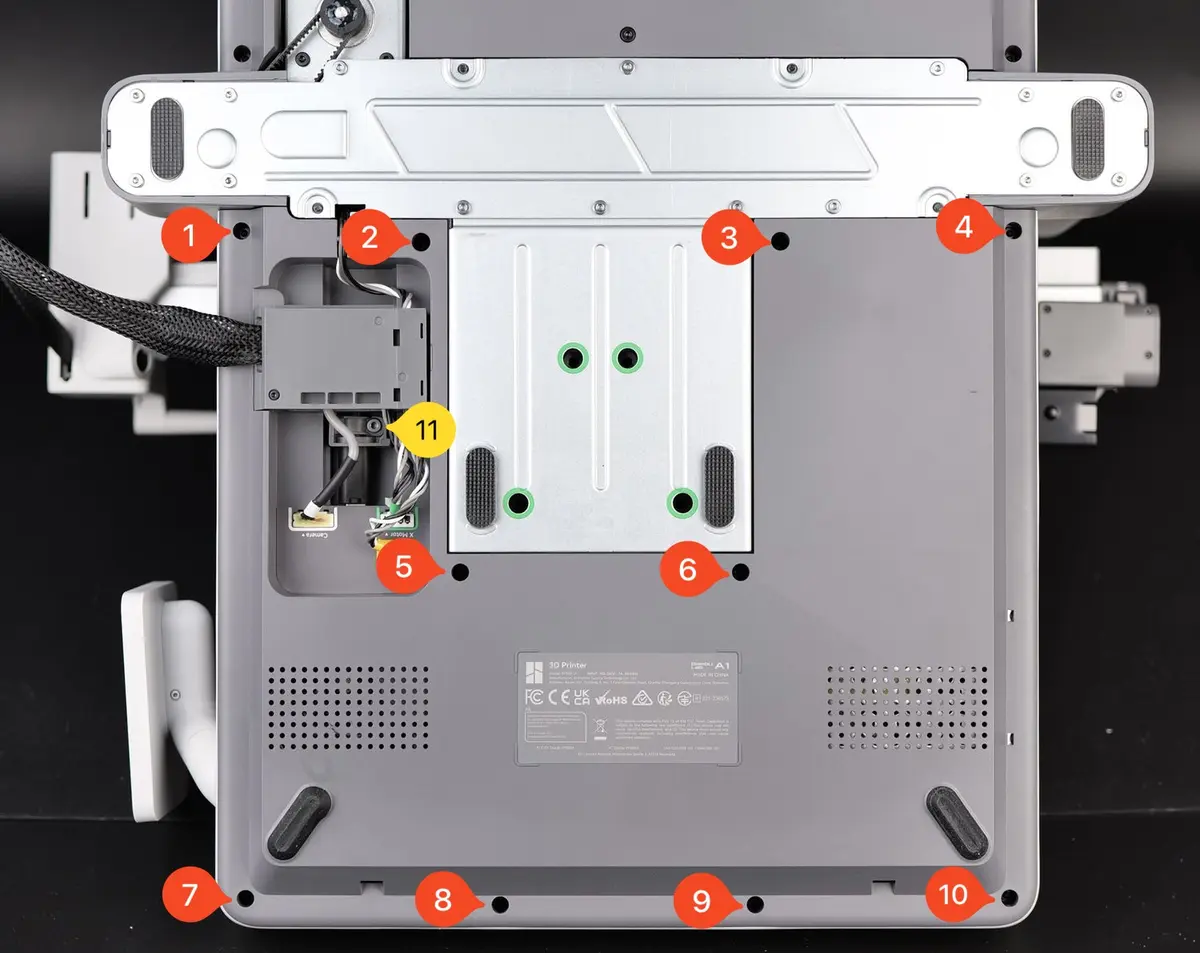

Fjern de 10 skruer markeret med rødt på bundhuset, og vip forsigtigt bundhuset op.

Udskift kablet

Du kan vælge at udskifte efter behov.

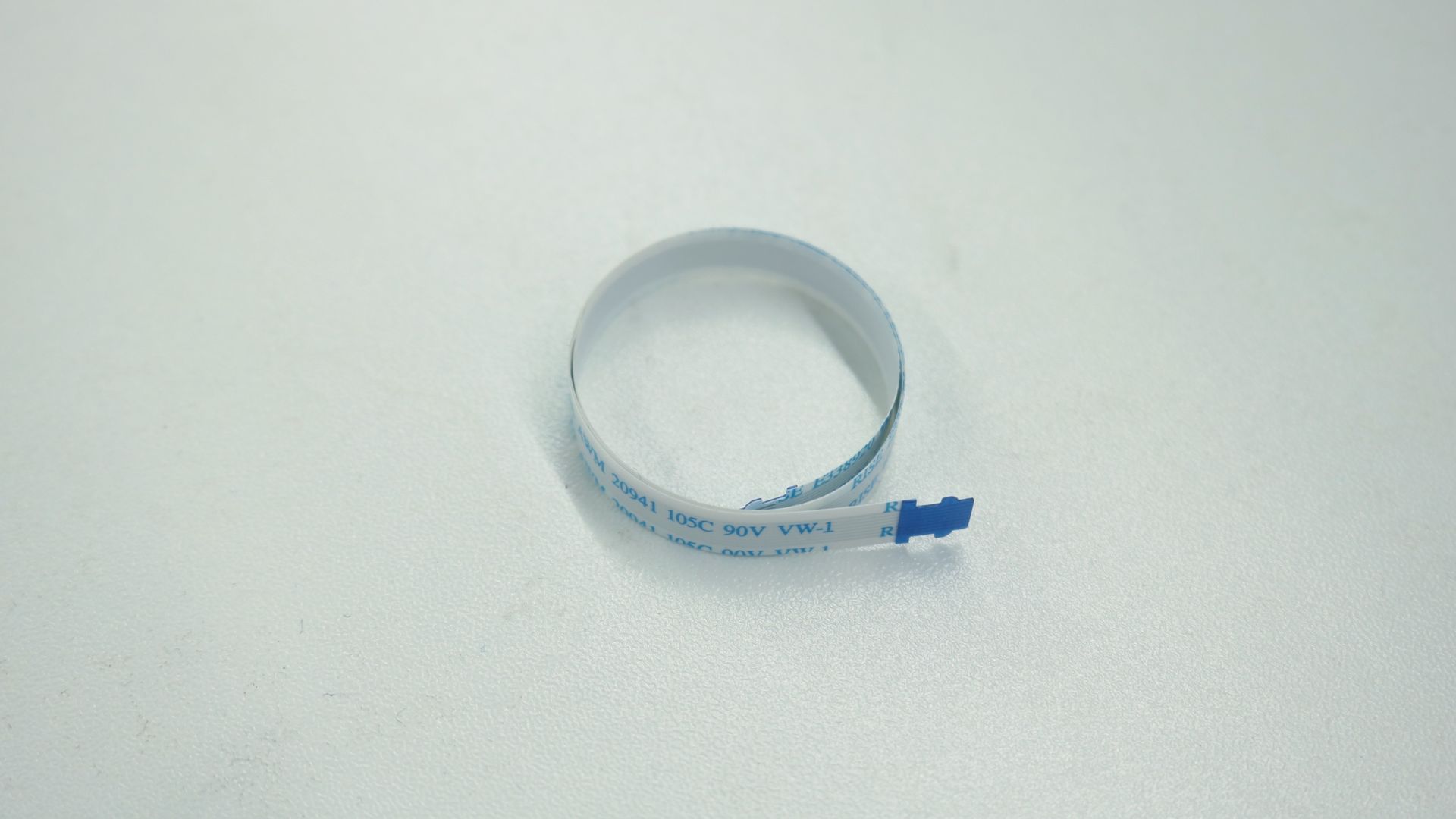

Udskift AC-board-signalkablet

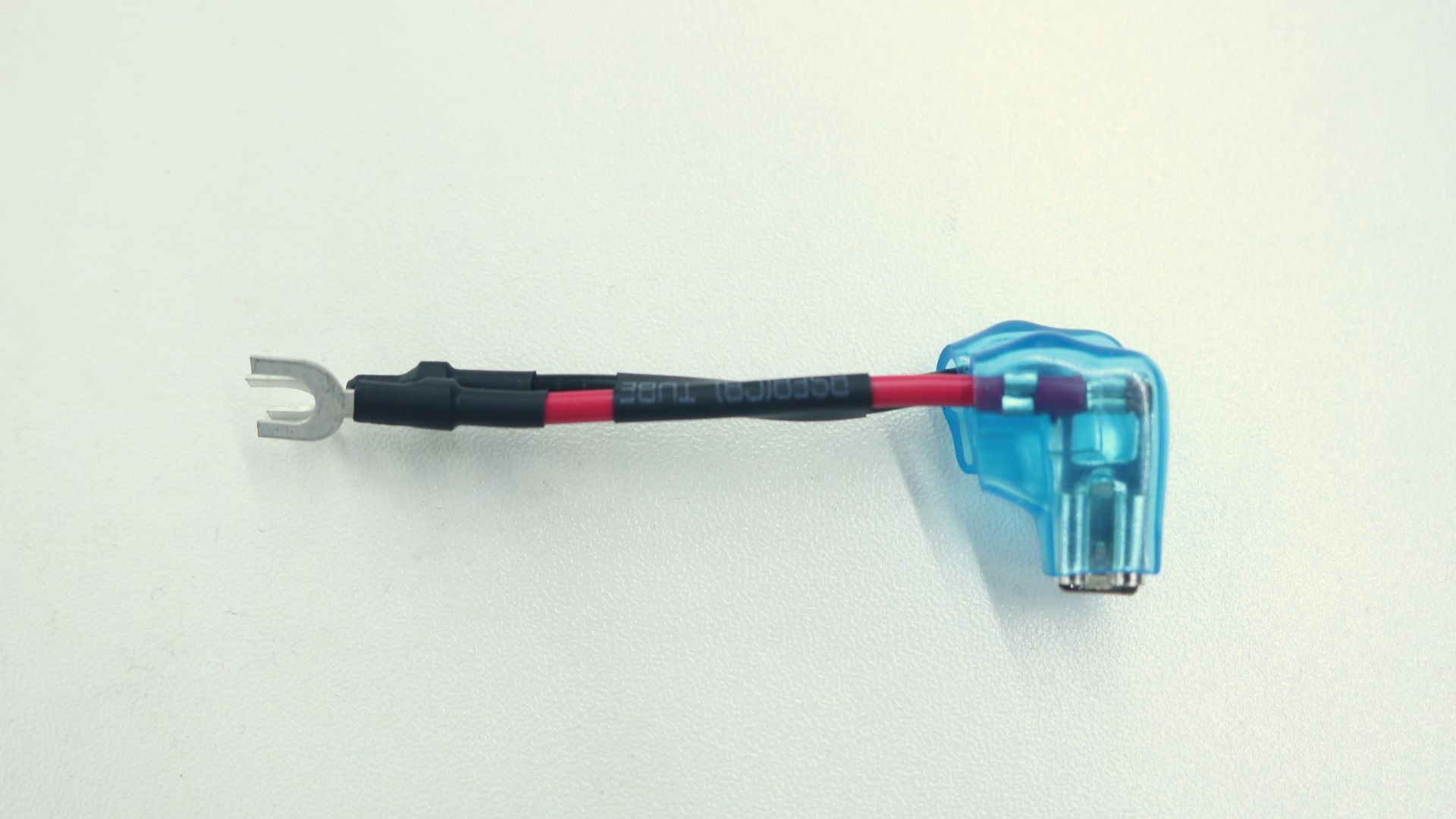

Udskift strømmodulets strømforsyningskabel

Udskift AMS-interfacekortets kabel

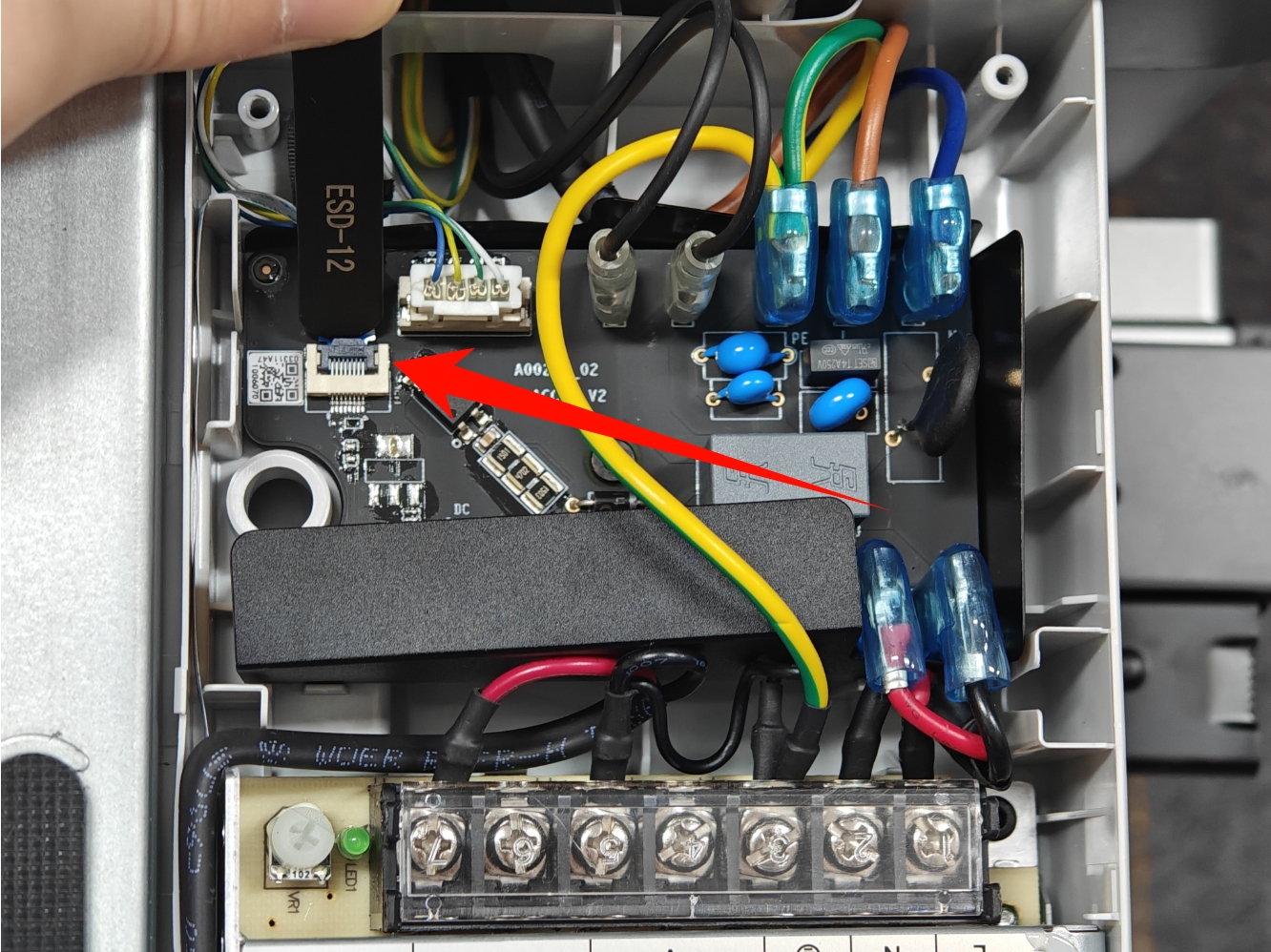

Find tilslutningskablet på AC-boardet til højre, løft den sorte fastgøringsspænder, og træk derefter forsigtigt signalkablet ud.

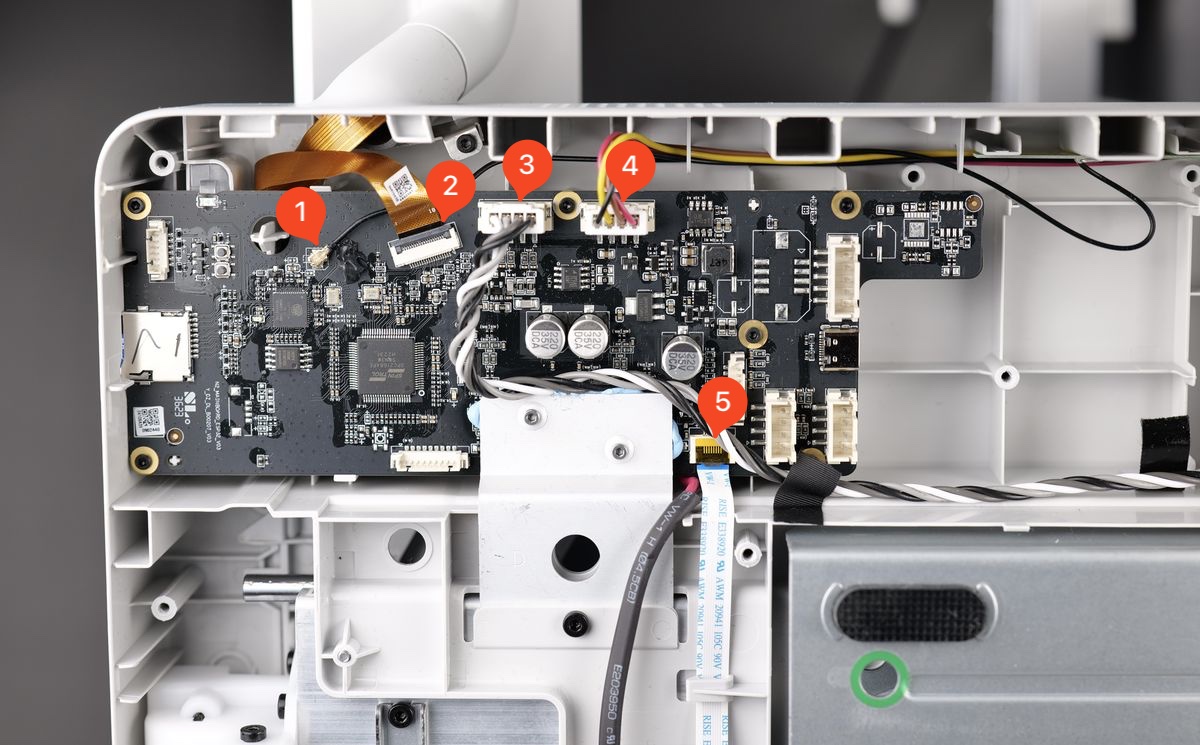

Frakobl kabel nr. 5 på bundkortet på samme måde.

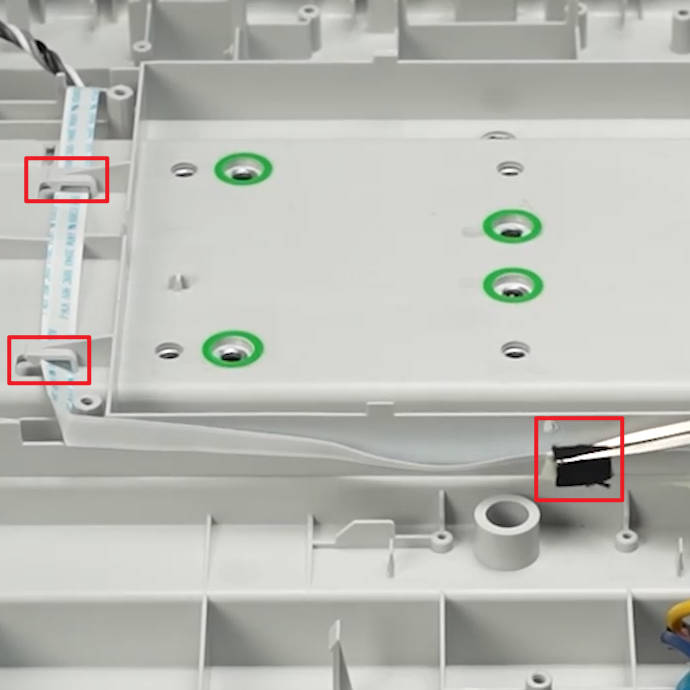

Fjern derefter det gamle kabel fra basen, og læg det nye kabel ind i kabelstyringsrillen for at fuldføre udskiftningen.

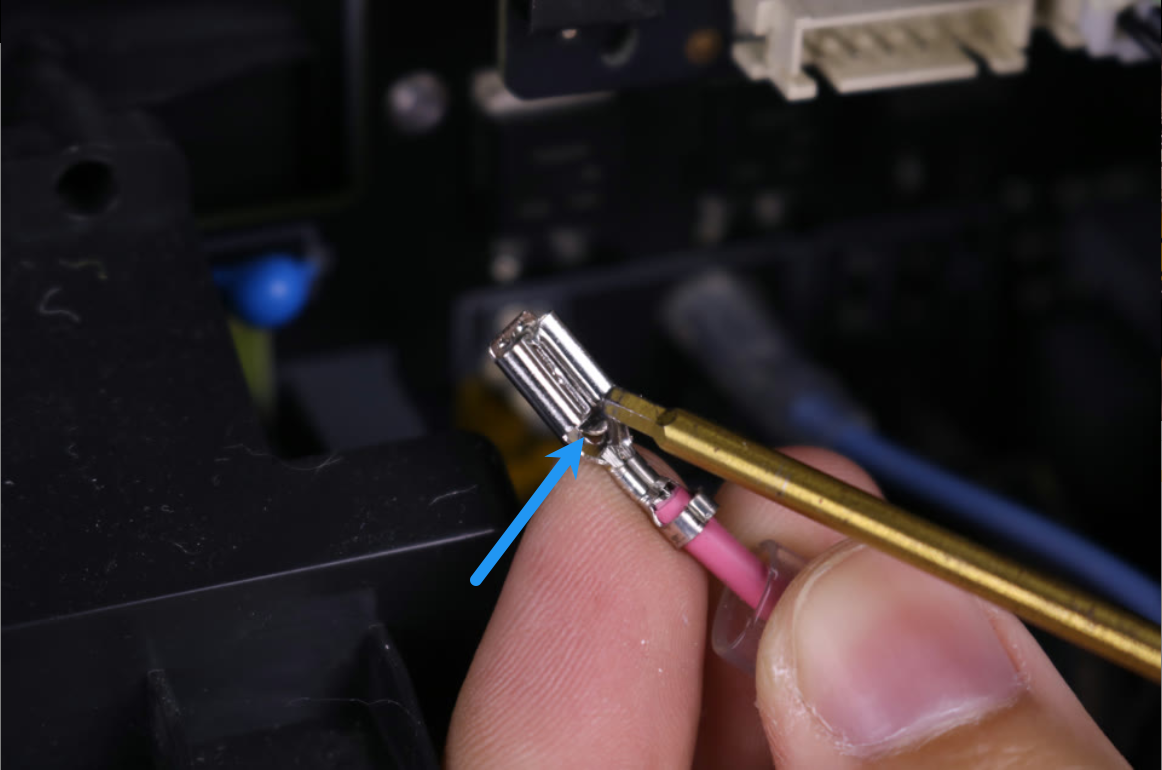

Fjern først nr. 1, nr. 2 og nr. 3, som er henholdsvis jordledningen, faseledningen og nulledningen. Træk den blå gummimuffe udad, og træk derefter kablet ud, mens du trykker på spænderen med en skruetrækker. Strømmodulkablerne nr. 4 og nr. 5 fjernes senere.

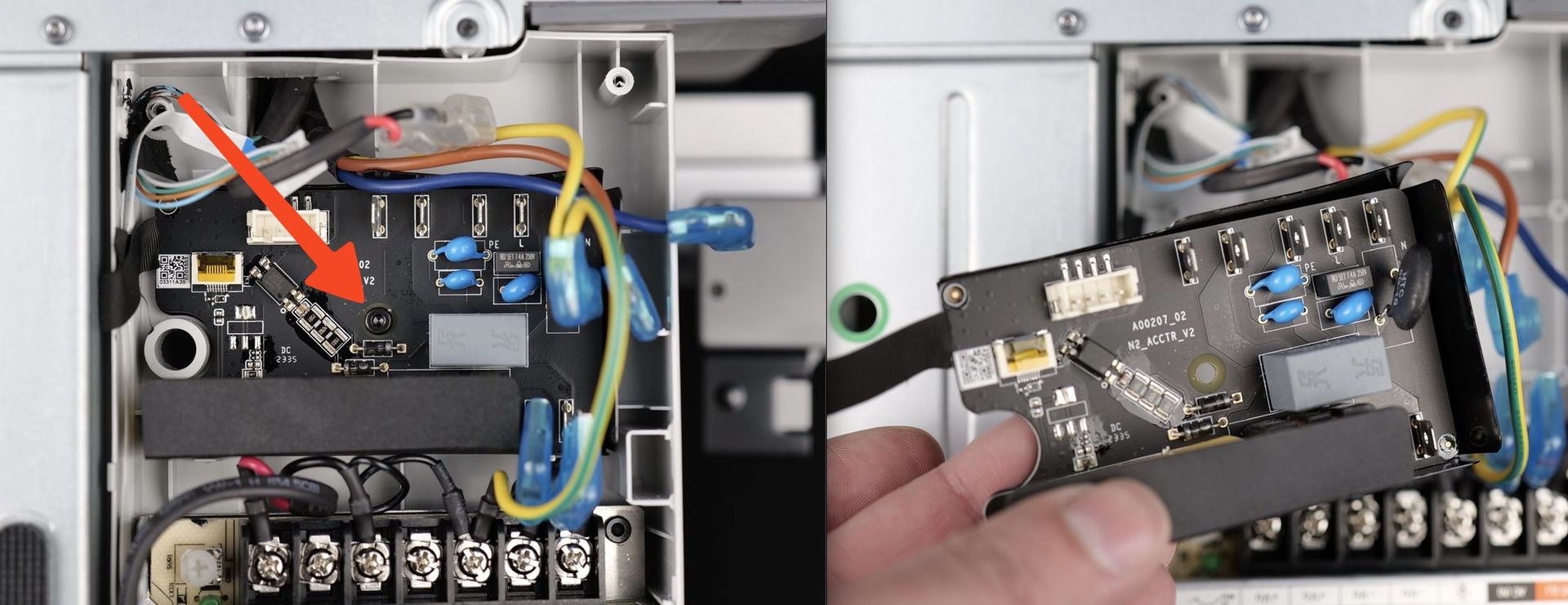

Skru fastgøringsskruen i midten af AC-boardet ud, løsn plastspænderen, og tag AC-boardet ud.

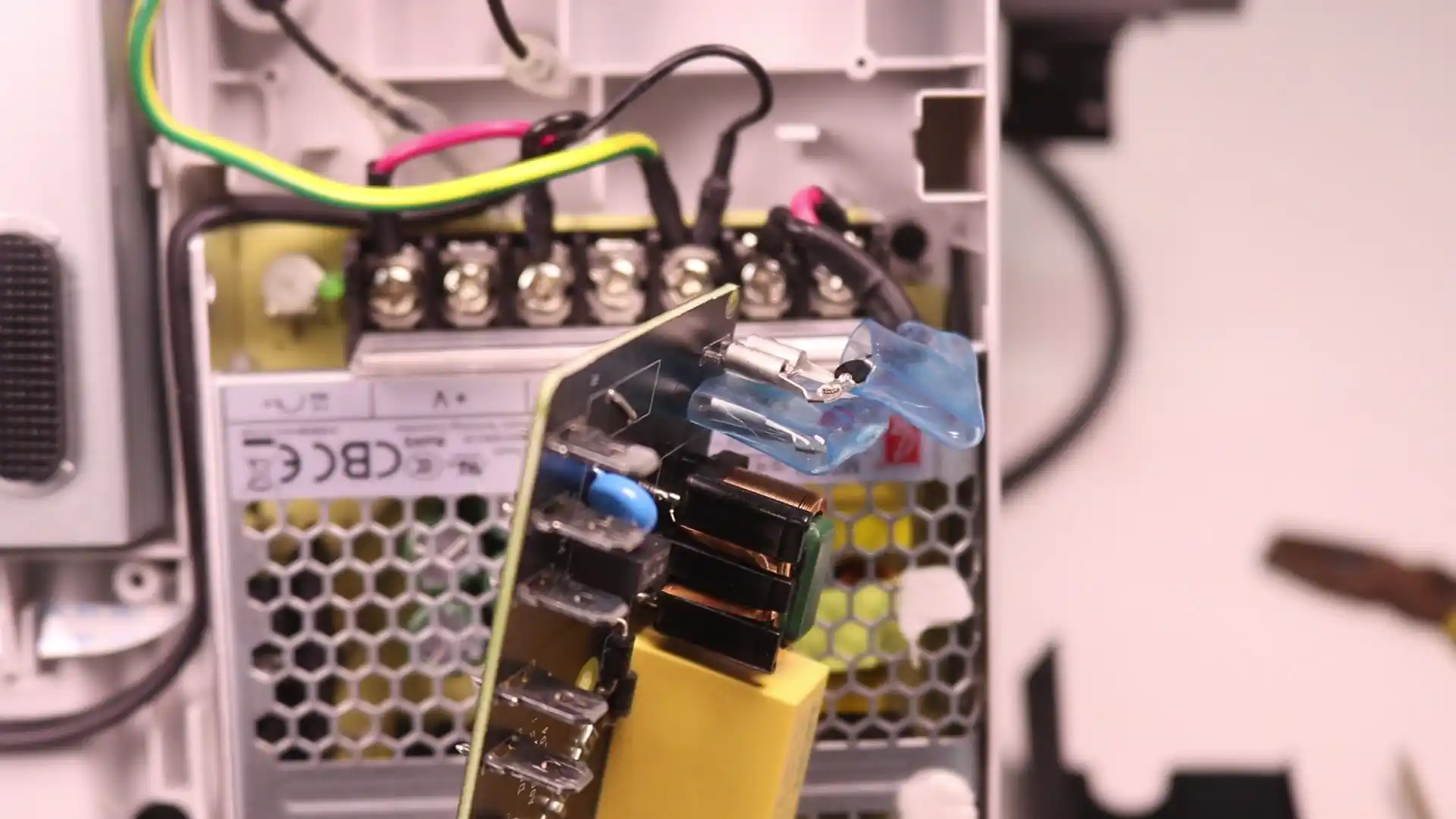

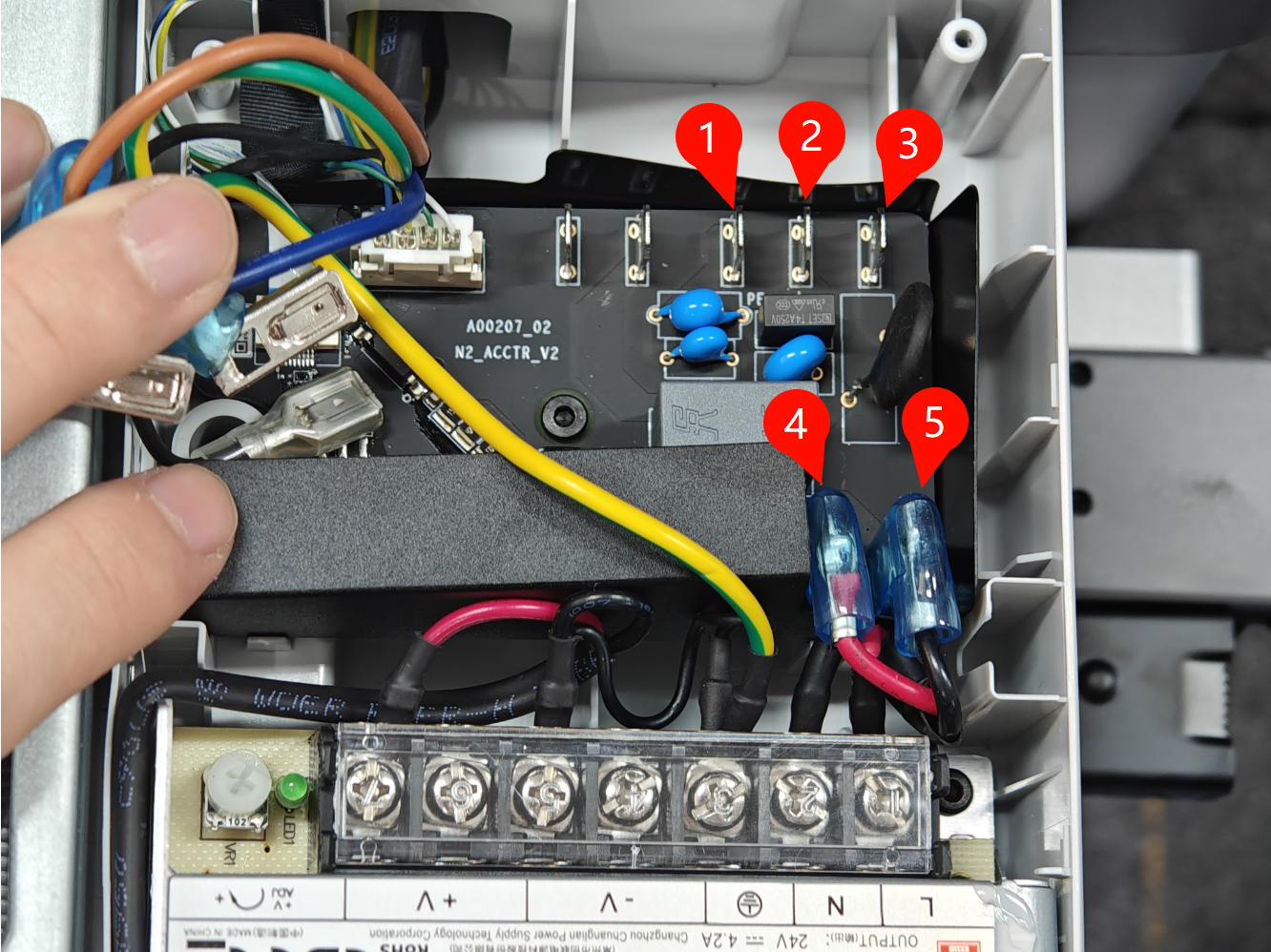

Fortsæt nu med at fjerne strømmodulkablerne nr. 4 og nr. 5. Hvis stikket ikke har en spænder, kan du vippe det direkte ud med en skruetrækker.

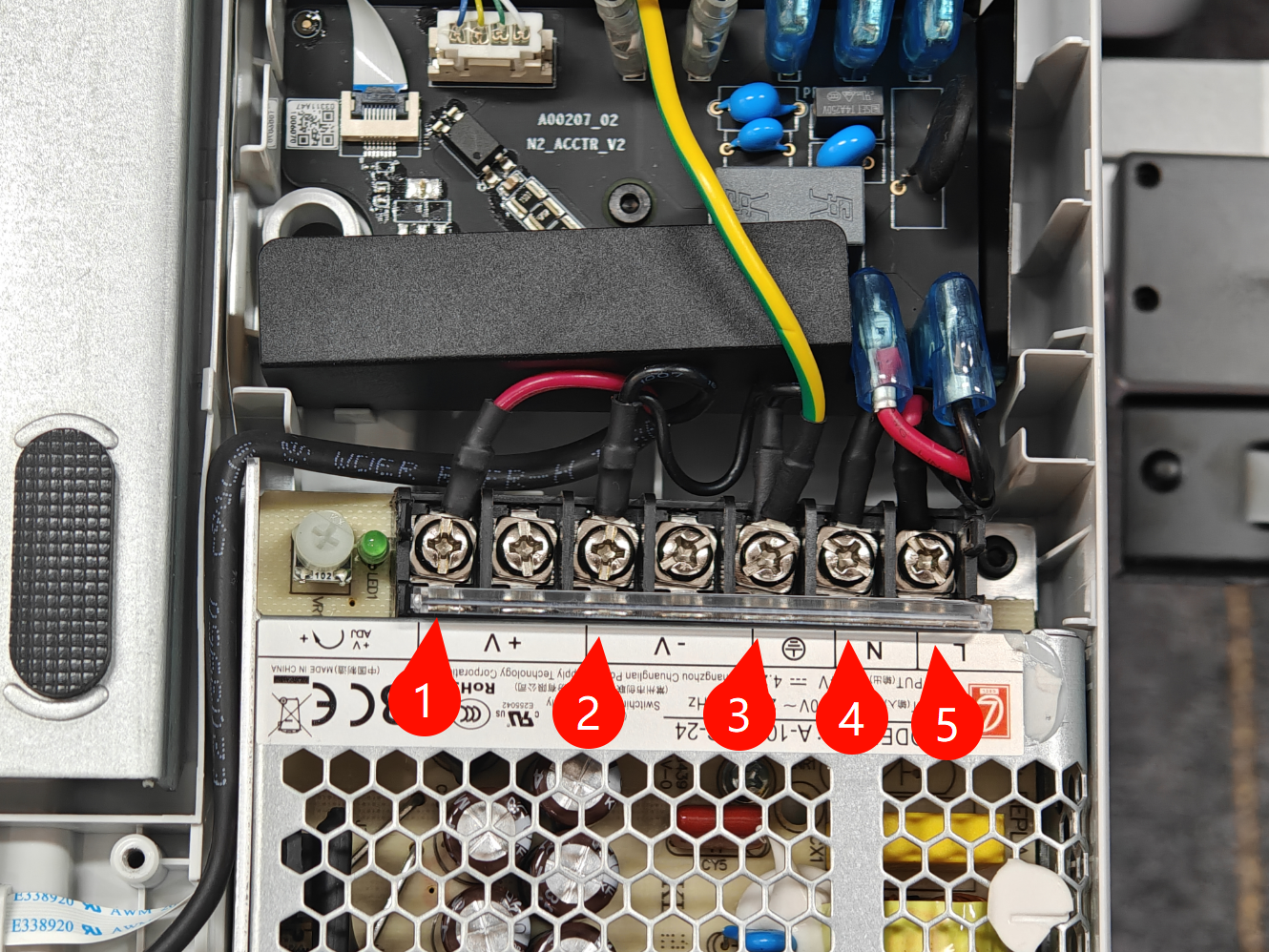

Brug en stjerneskruetrækker til at løsne skruerne nr. 4 og nr. 5, og tag kablet ud for at fuldføre udskiftningen.

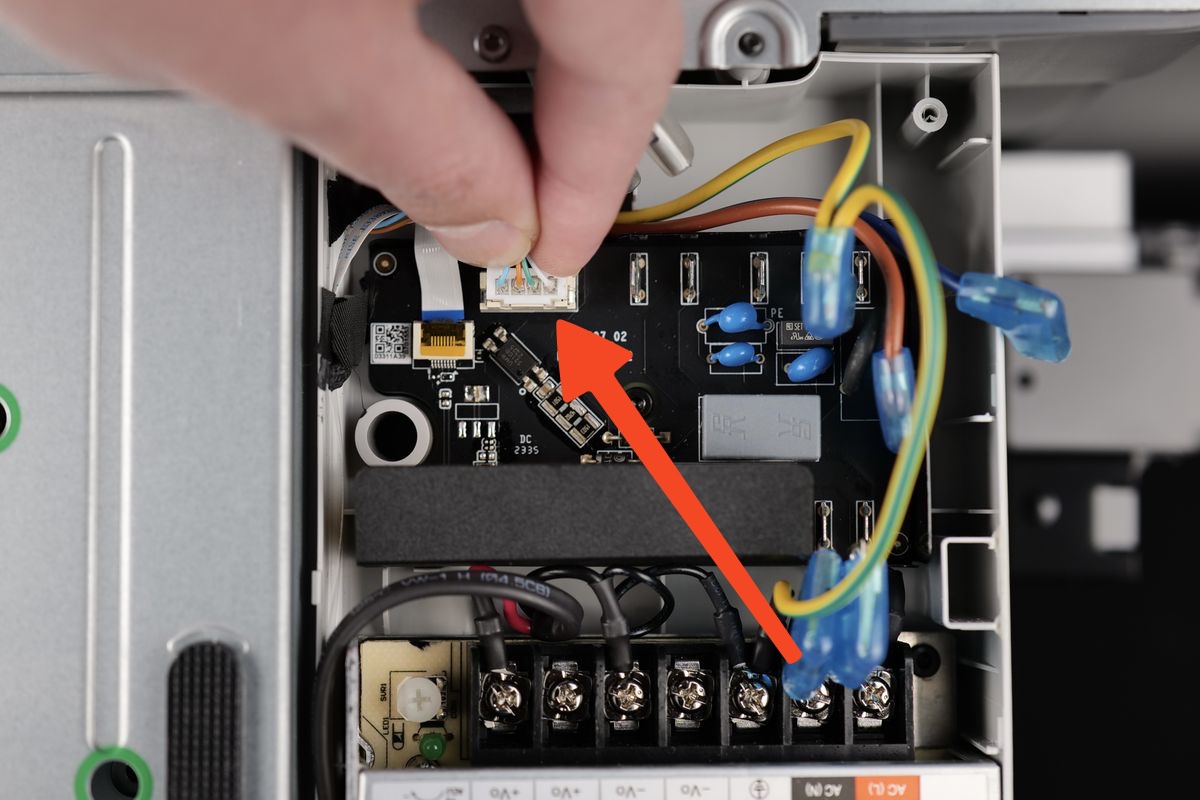

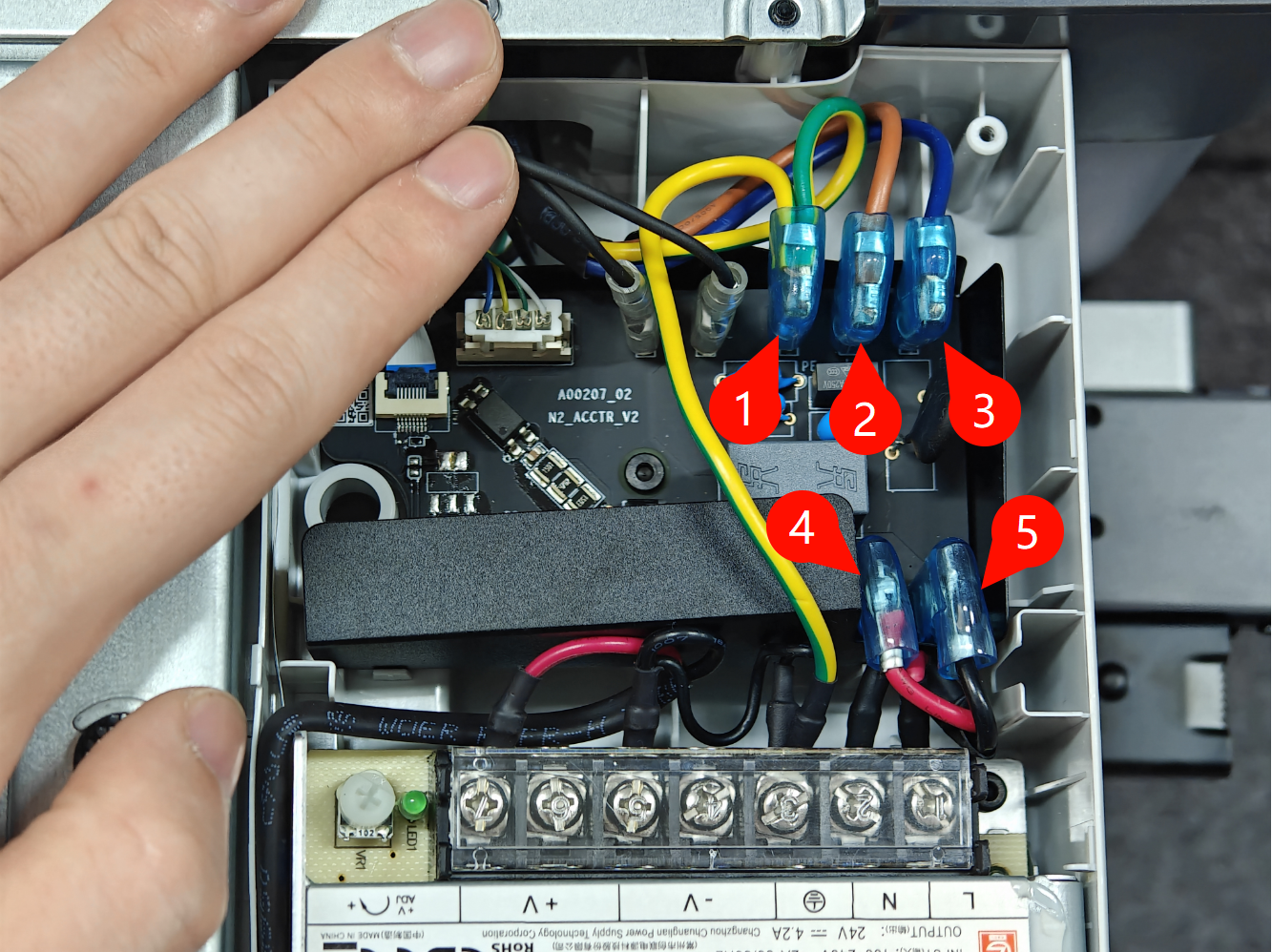

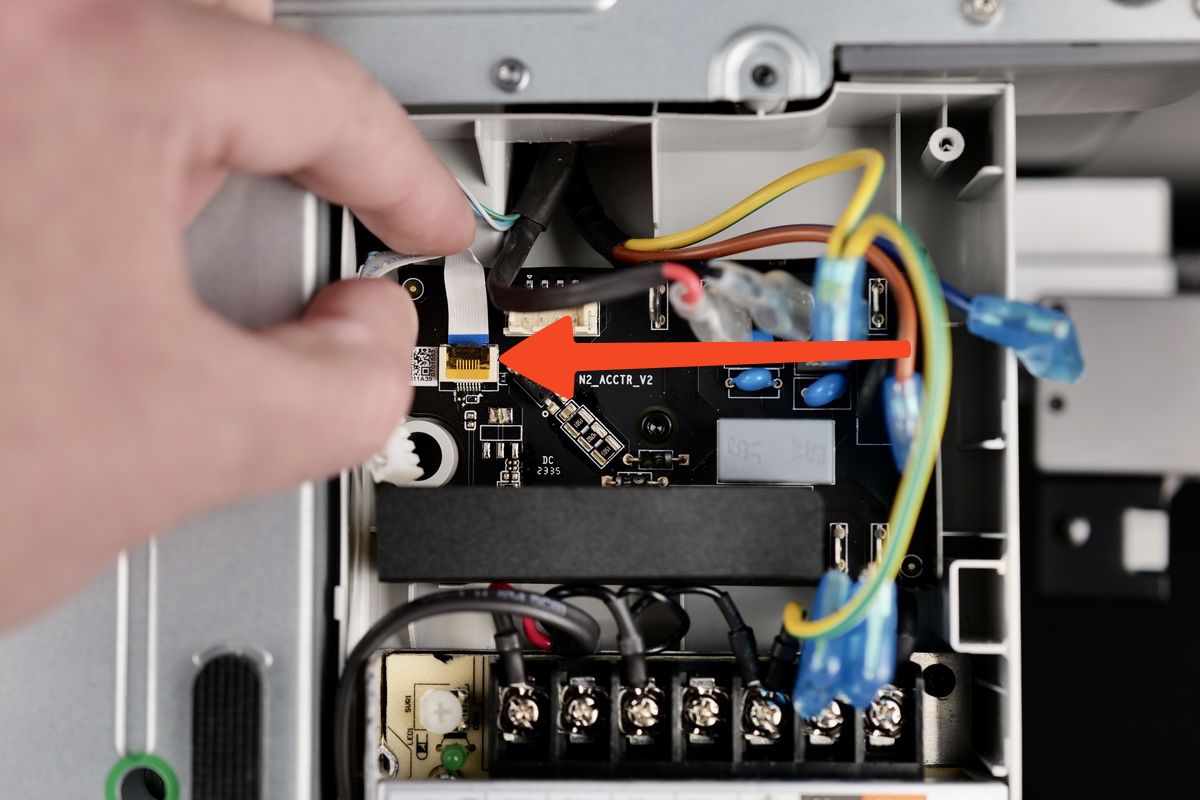

Til sidst monteres AC-boardet igen, og de resterende kabler tilsluttes som vist i figuren nedenfor.

Bemærk: Når du har fuldført ovenstående montering, skal du sikre dig, at alle kabler er forsynet med isolerende silikonemuffer.

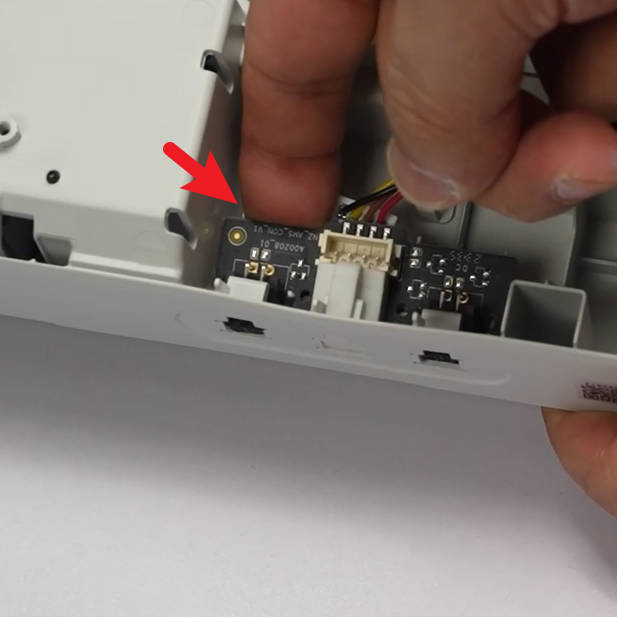

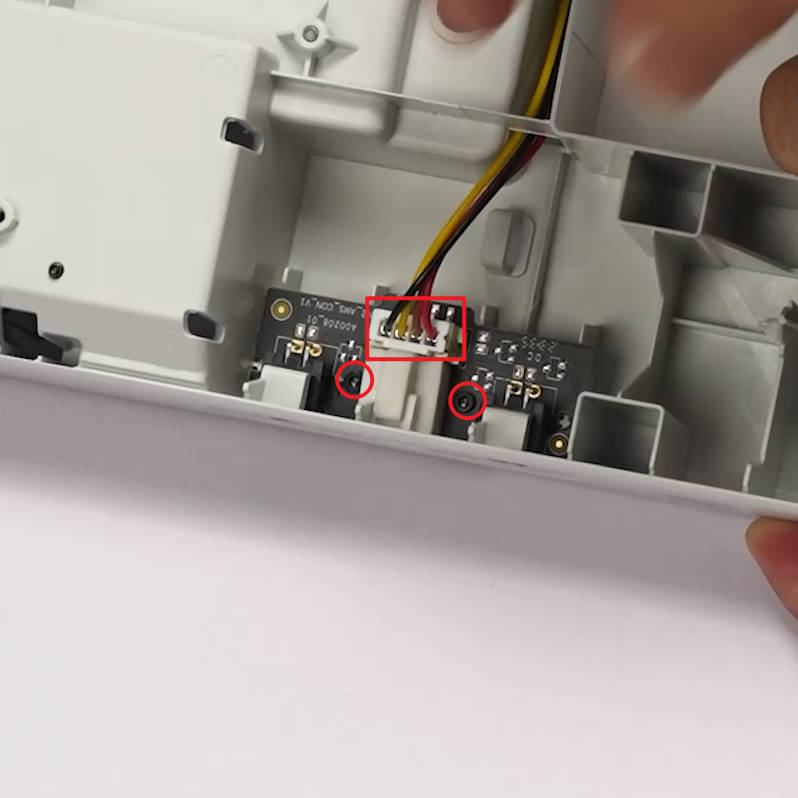

Find AMS-interfacekortet ved printerens 4-pins port, og frakobl tilslutningskablet.

Frakobl forsigtigt kabel nr. 4 på bundkortet.

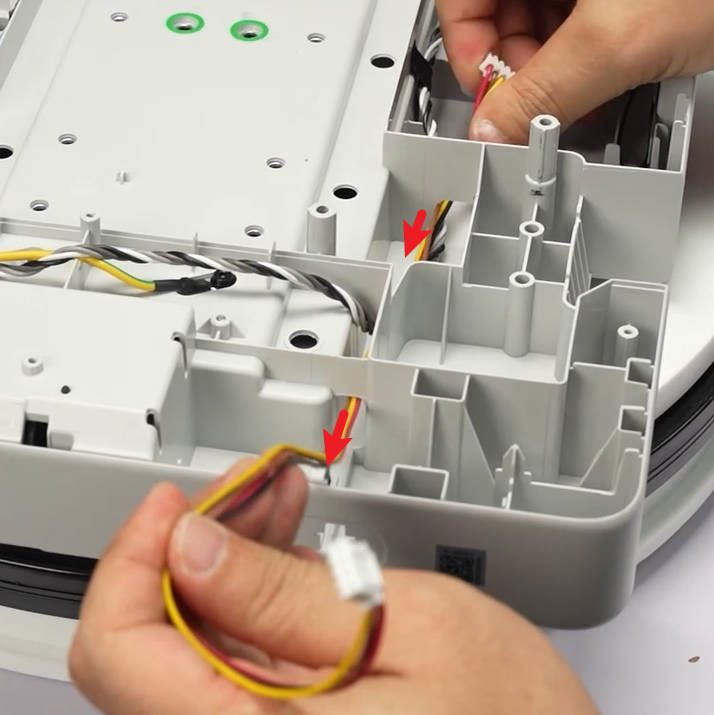

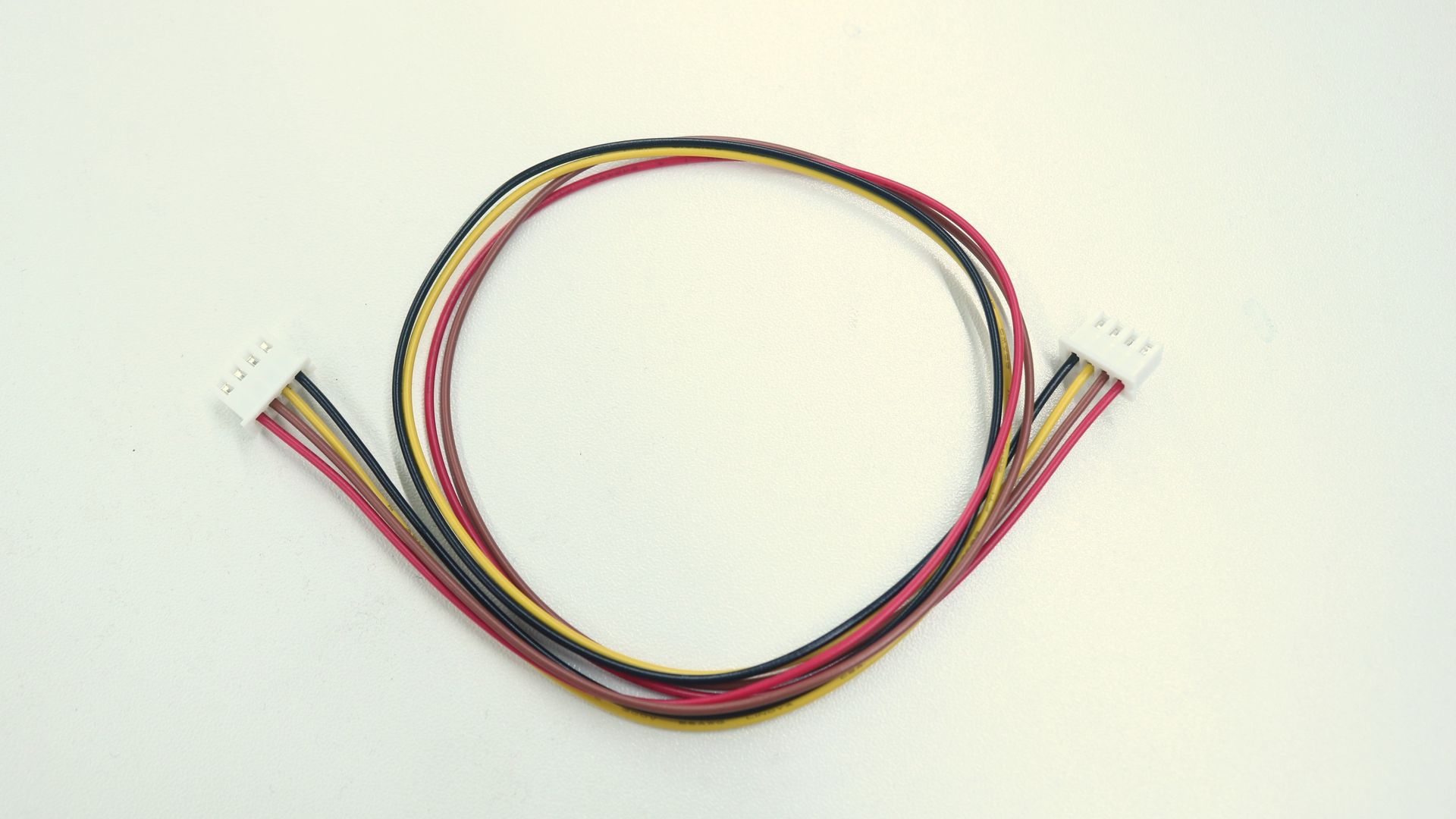

Frigør AMS-interfacekortets kabel fra spænderen, læg det nye kabel ind i spænderen, og tilslut det til bundkortet og interfacekortet.

Monter printerens bundhus

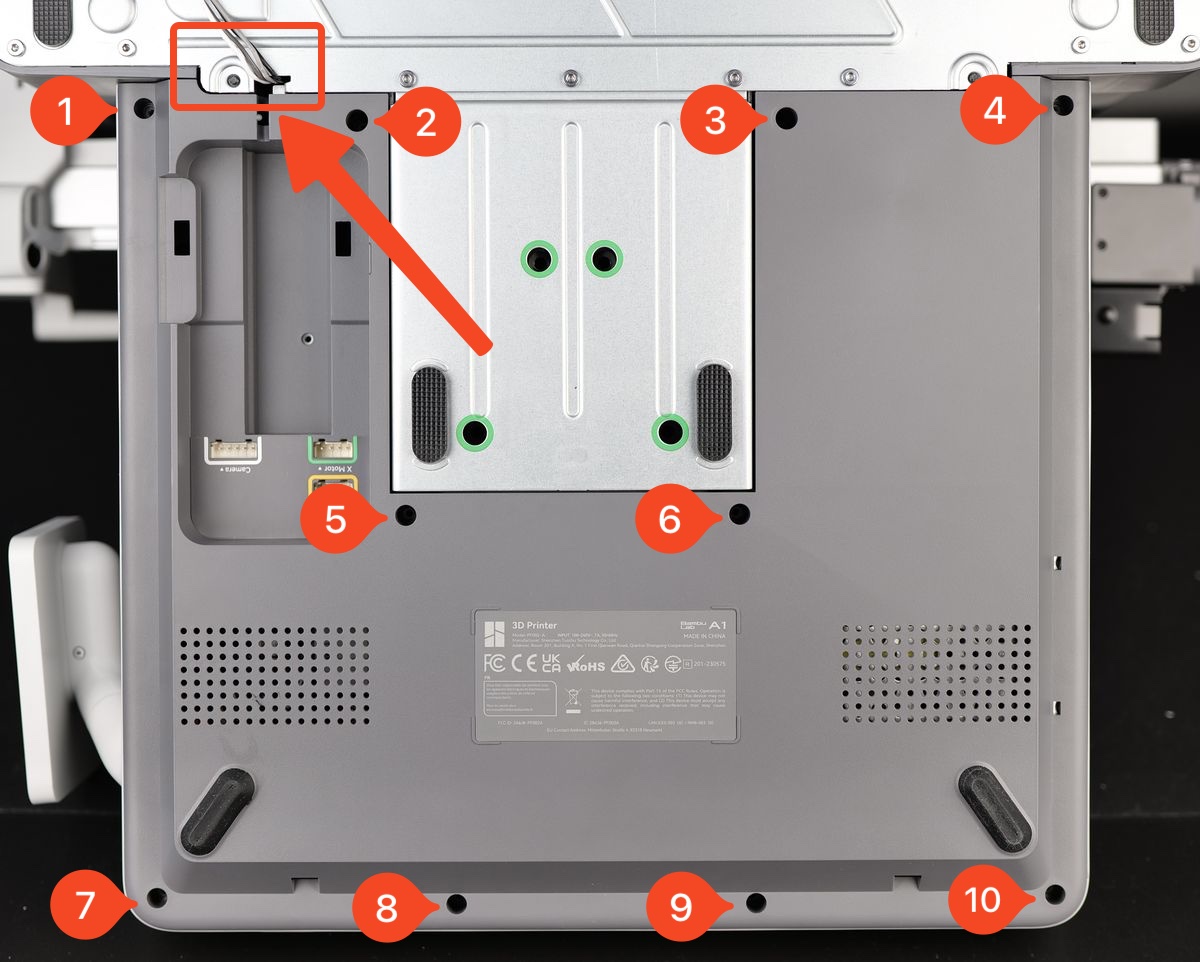

Nu kan du montere printerens bundhus; bemærk, at du for motorkablet i øverste venstre hjørne af figuren nedenfor skal undgå, at bundhuset presser på motorkablet, før du sætter kabelstikket i;
Når bundhuset er monteret, spændes de tilsvarende 10 skruer. Det er selvskærende skruer, så undgå at spænde for hårdt.

Monter den nederste kabelboks og tilslut kablerne

I det sidste trin retter du forsigtigt kabelboksen ind og skubber den nedad, mens du sikrer, at Bambu USB-C-kablet er sat ind i den tilsvarende hunbøsning.
Spænd derefter skrue 1, der er vist i figuren; bemærk, at der ikke er behov for at spænde skruen for hårdt.

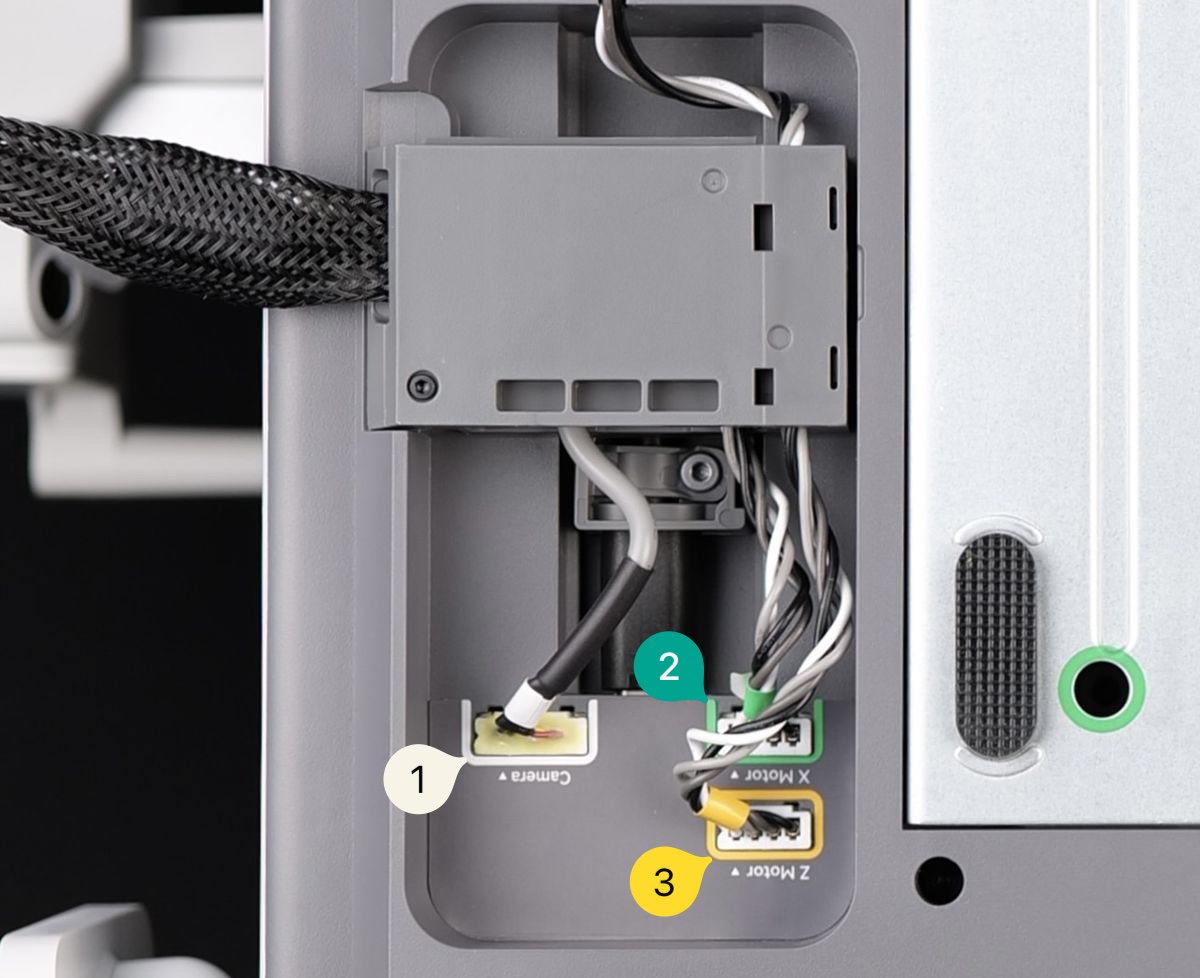

Tilslut derefter kablerne til kamera, X-motor og Z-motor i rækkefølge.

Afsluttende bemærkninger
