A1 spoleholder - installationsvejledning

A1 spoleholder - installationsvejledning

Denne side viser, hvordan du afmonterer og monterer A1-spoleholderen, inklusive udskiftning af PTFE-slangekoblingen.

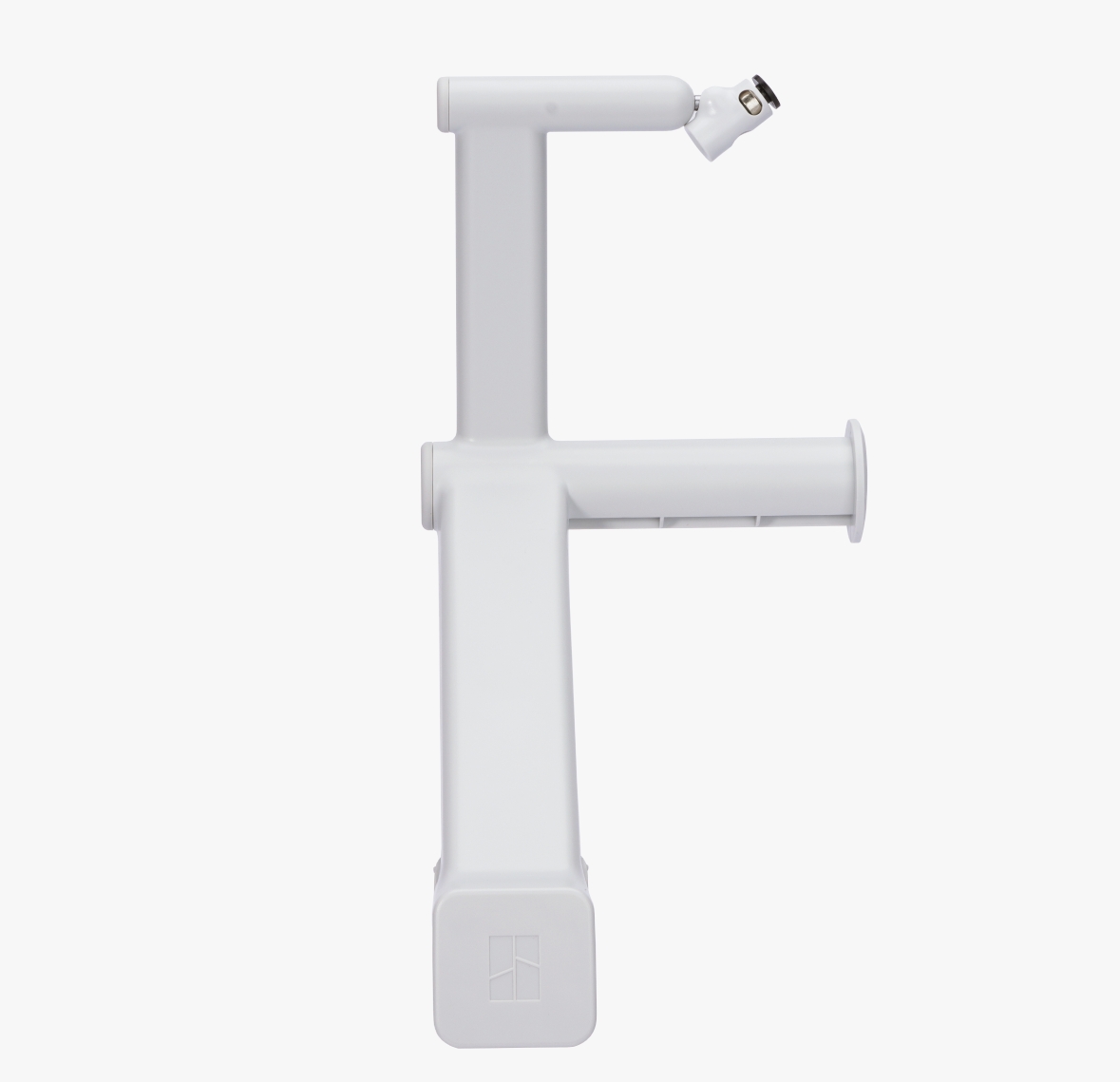

Bemærk: Figuren nedenfor viser den nye version af spoleholderen. Den nye version skal ikke samles og kan monteres direkte på printeren.

Se Monter spoleholderen - Trin 3 - Monter spoleholderen i denne artikel.

Reservedelsliste

Følgende reservedele indgår i denne vejledning.

Nr.	Beskrivelse	Billeder	Nr.	Beskrivelse	Billeder

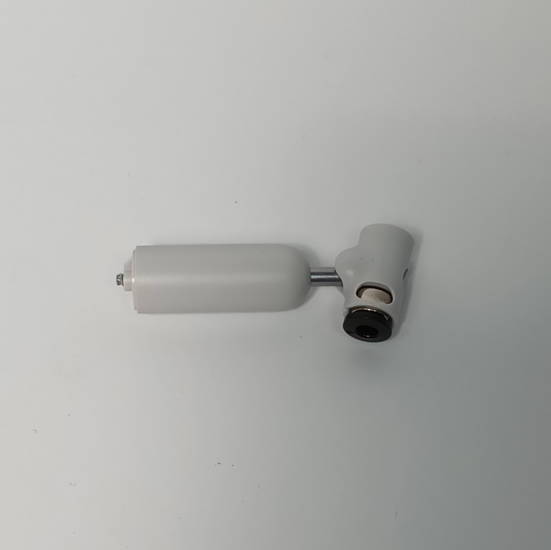

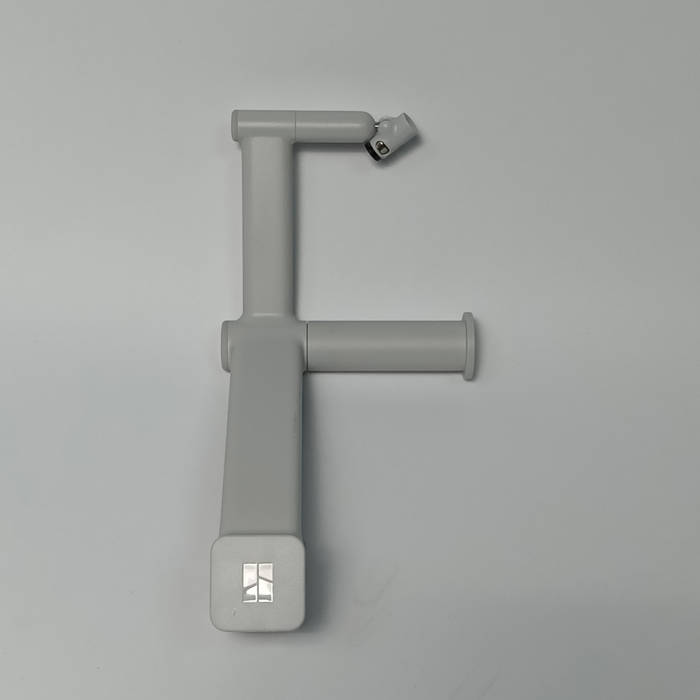

1	Spoleholder		2	PTFE-slangekobling

Modulliste

Ingen

Skrueliste

Ingen （Rundhovedskruen er inkluderet i PTFE-slangekoblingen）

Værktøj

H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelse på printeren og dens elektronik, inklusive printhovedets ledninger, fordi en tændt printer under sådant arbejde kan give kortslutning, hvilket kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive nødt til at afmontere visse dele, inklusive hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer om at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videovejledning

Afmonter spoleholderen

Trin 1 - Afmonter spoleholderen

Bemærk: Tag filamentspolen af først.

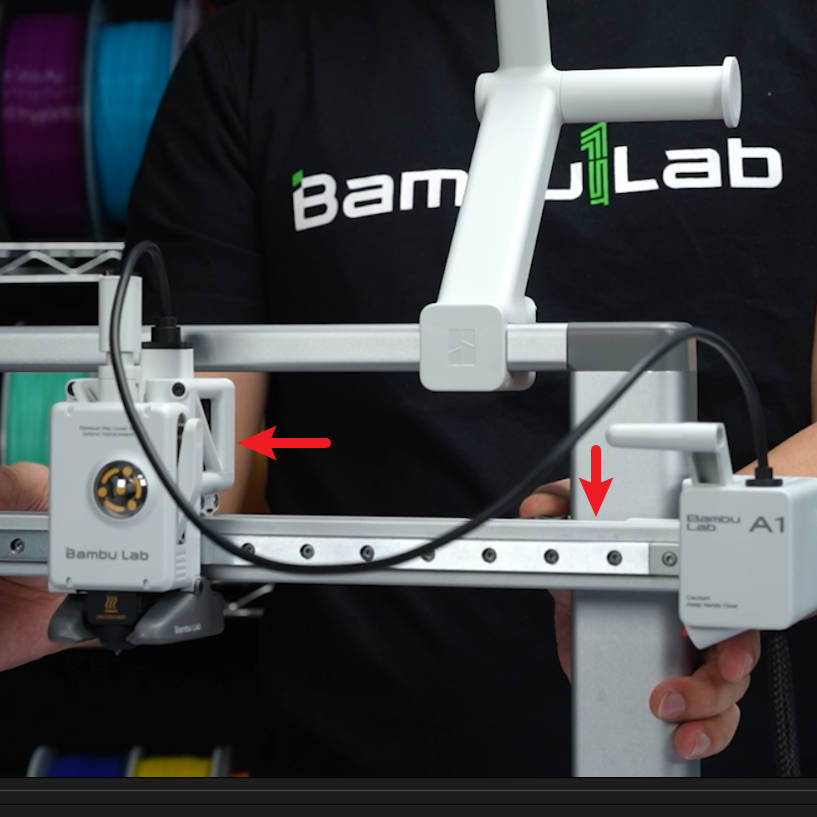

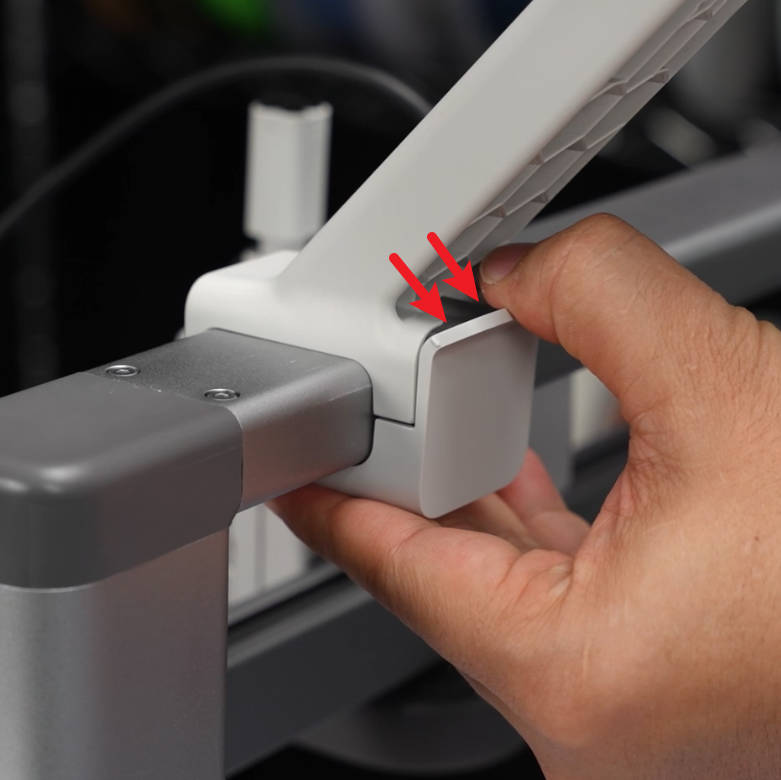

Flyt printhovedet væk og sænk X-aksen for at få plads nok, åbn clipsen bag på holderen, og tag spoleholderen af.

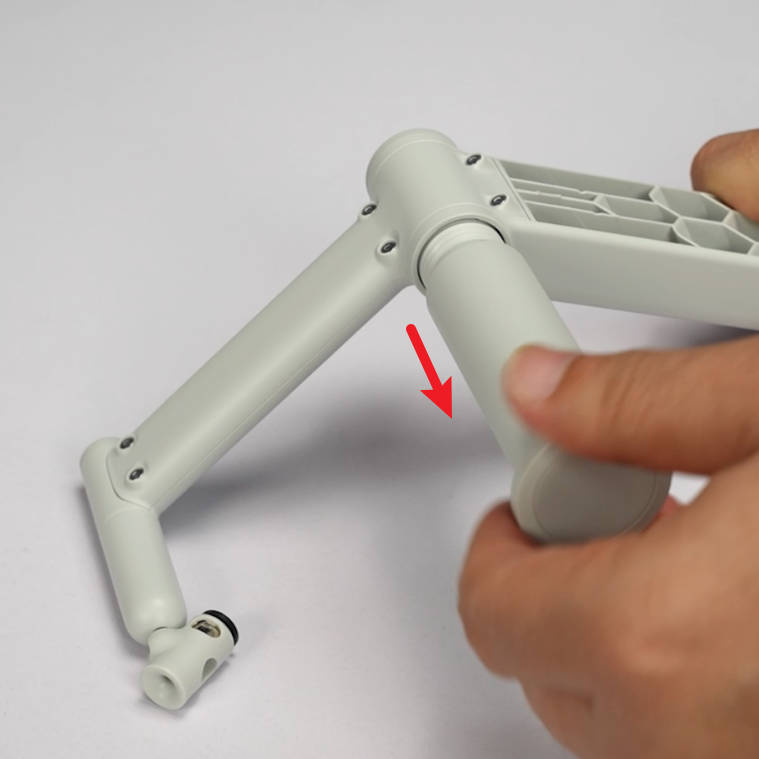

Trin 2 - Afmonter spoleakslen

Som vist på figuren kan du dreje mod uret for at løsne og fjerne spoleakslen.

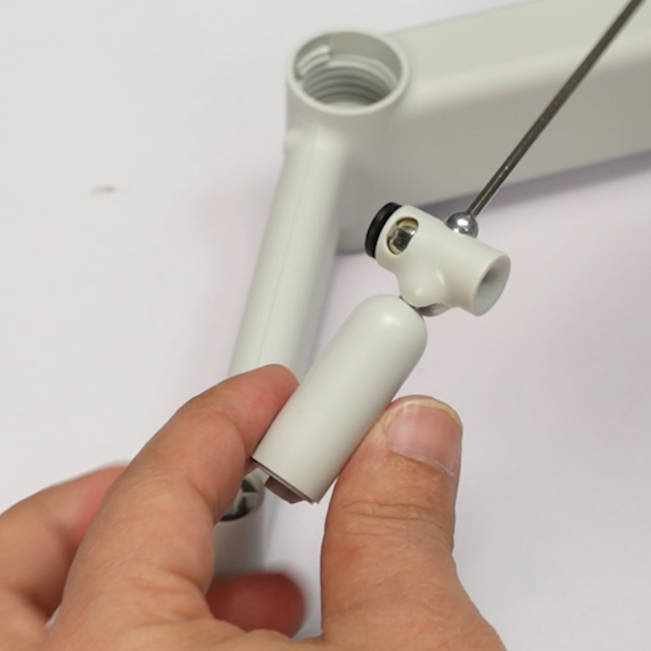

Trin 3 - Afmonter PTFE-slangekoblingen

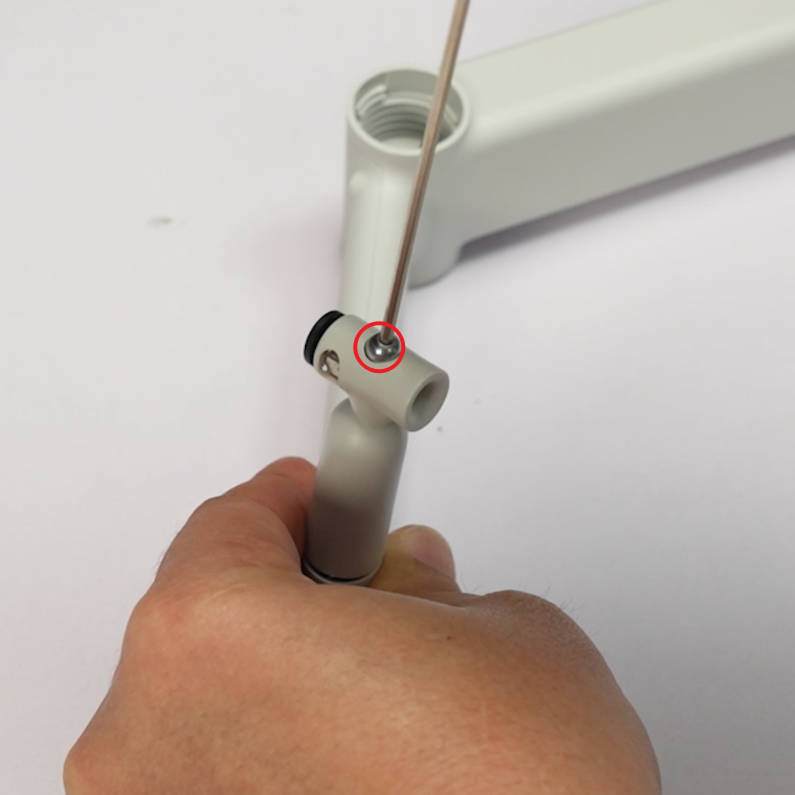

Løsn rundhovedskruen med en H2.0 unbrakonøgle, indtil hele PTFE-slangekoblingen er helt løs.

Monter spoleholderen

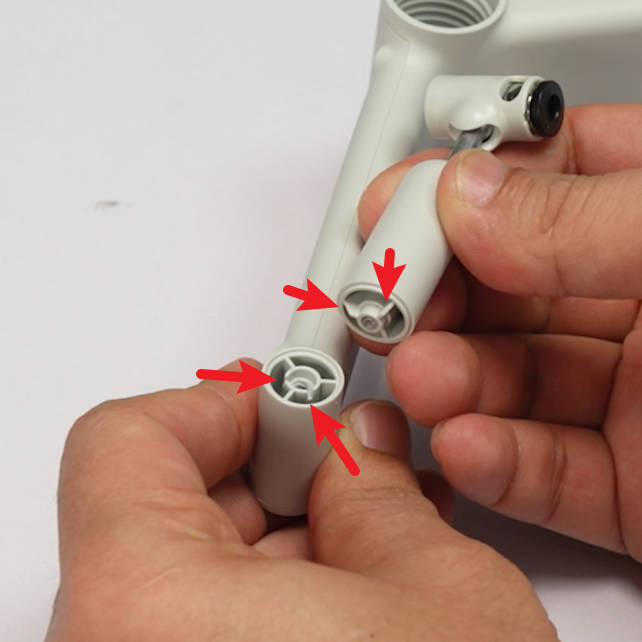

Trin 1 - Monter PTFE-slangekoblingen

Ret rillerne på holderen ind, monter PTFE-slangekoblingen på holderen, og spænd rundhovedskruerne.

Trin 2 - Monter spoleakslen

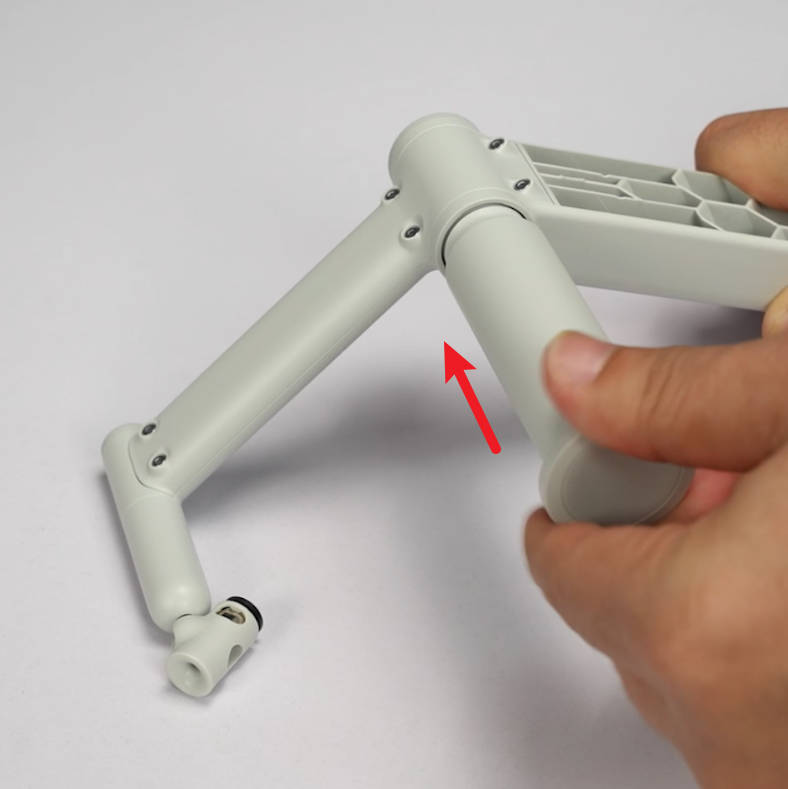

Som vist på figuren skal du dreje med uret for at spænde spoleakslen.

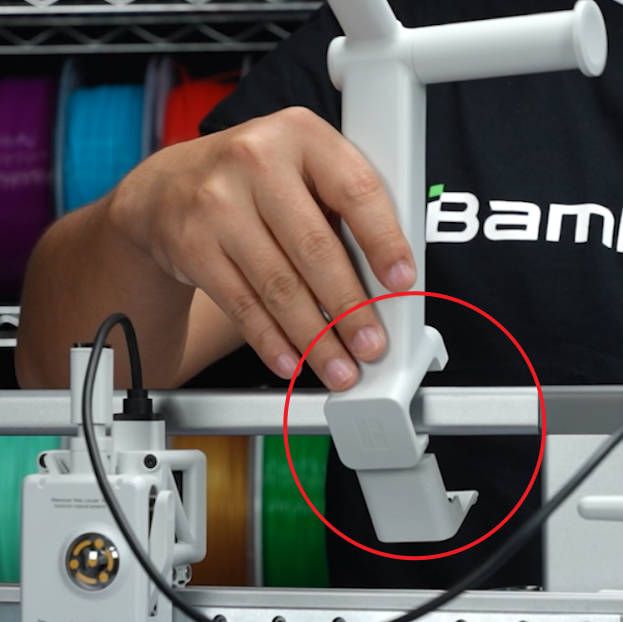

Trin 3 - Monter spoleholderen

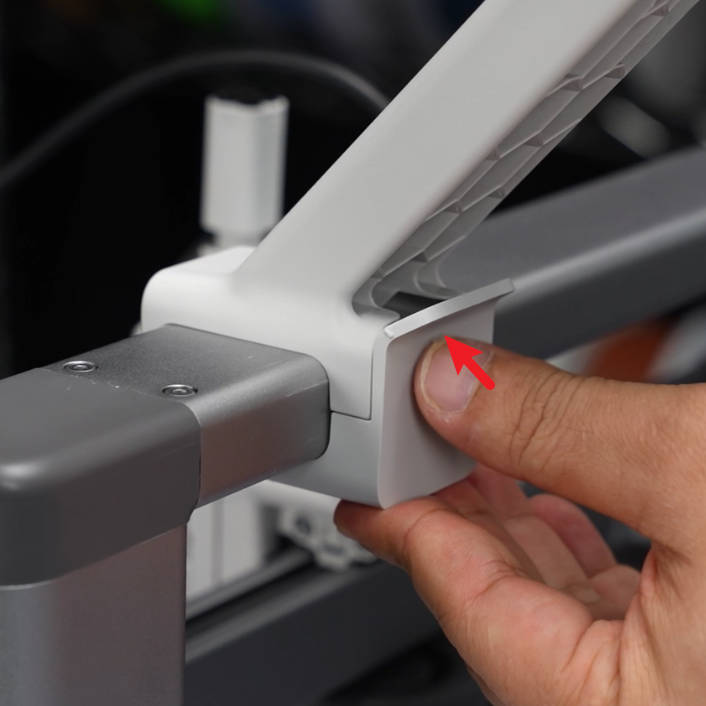

Åbn clipsen, vend den bagud, sæt spoleholderen på bjælken, og spænd den fast opad.

Kontrollér funktionen

Tjek clipsen, og bekræft, at den ikke er løs.
