HMS_07FE-8000-0001-0005 Ekstruderens grænsevinkel ved skift er drevet betydeligt af. Kontrollér, om flow blockeren sidder fast, eller om der sidder filament fast i værktøjshovedet.

Fejlbeskrivelse

Ekstruderens skiftearm rammer gentagne gange stopstangen, og printeren viser fejlen: Extruder Switching Failed. Under ekstruderskiftet fører værktøjshovedet skiftearmen mod det bageste stop i kammeret, mens maskinen løbende overvåger skiftearmens bevægelsesvinkel i realtid. Hvis skiftearmens bevægelsesvinkel efter flere sammenstød afviger fra sin oprindelige position, registrerer maskinen, at ekstruderen skifter unormalt.

Mulige årsager

1. Under ekstruderskiftet sidder flow blockeren fast eller er bøjet, så skiftearmen ikke kan bevæge sig på plads.
2. Når filament sidder fast inde i værktøjshovedet, blokerer det skiftemekanismens lodrette bevægelse og forhindrer skiftearmen i at nå sin position.

Nødvendige værktøjer og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. Udfører du opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til skade på elektronik og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotenden. Dette blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til denne vejledning, anbefaler vi, at du opretter en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlfindingstrin

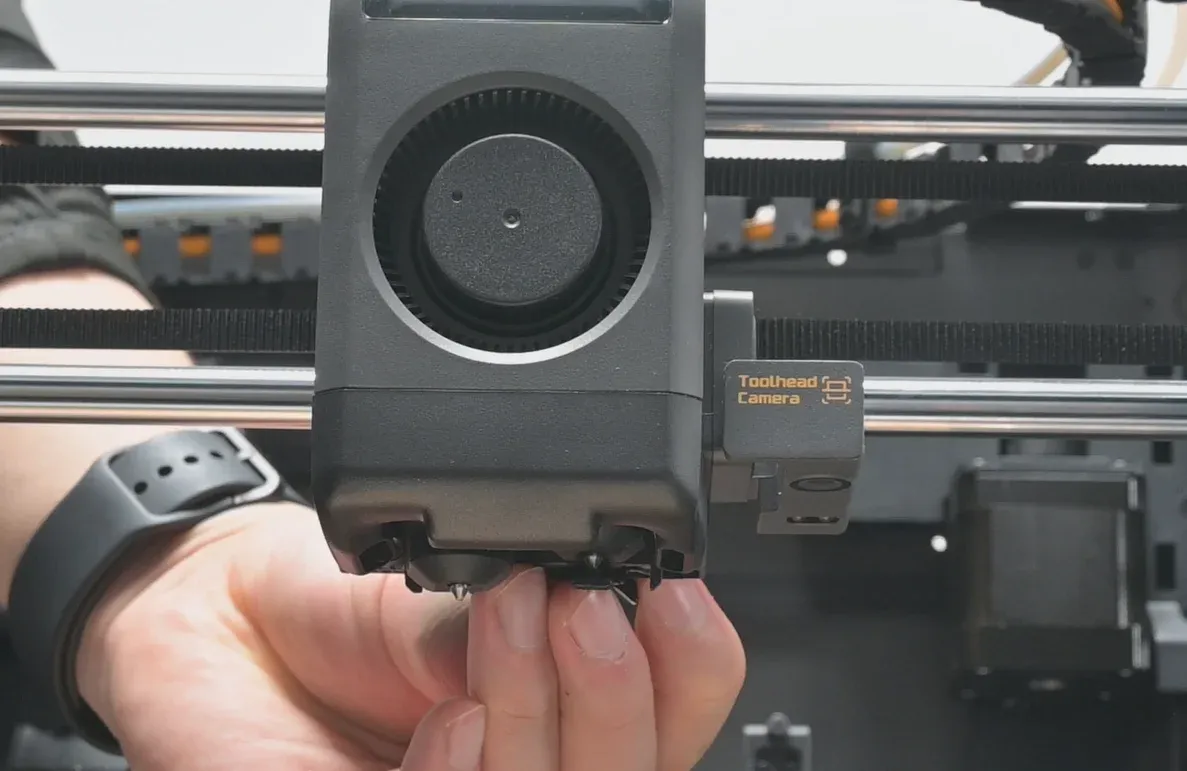

Trin 1. Flyt skiftearmen manuelt

Vip manuelt skiftearmen på bagsiden af værktøjshovedet fra side til side, og observér, om flow blockeren kan bevæge sig jævnt direkte under hotenden.

• Hvis flow blockeren bevæger sig jævnt under hotenden uden sammenstød eller blokering, udfør da et ekstruderskift via printerens skærm. Opstår der ingen fejl, er problemet løst.
• Hvis flow blockeren ikke bevæger sig jævnt, fortsæt til trin 2.

Trin 2. Undersøg flow blockerens tilstand

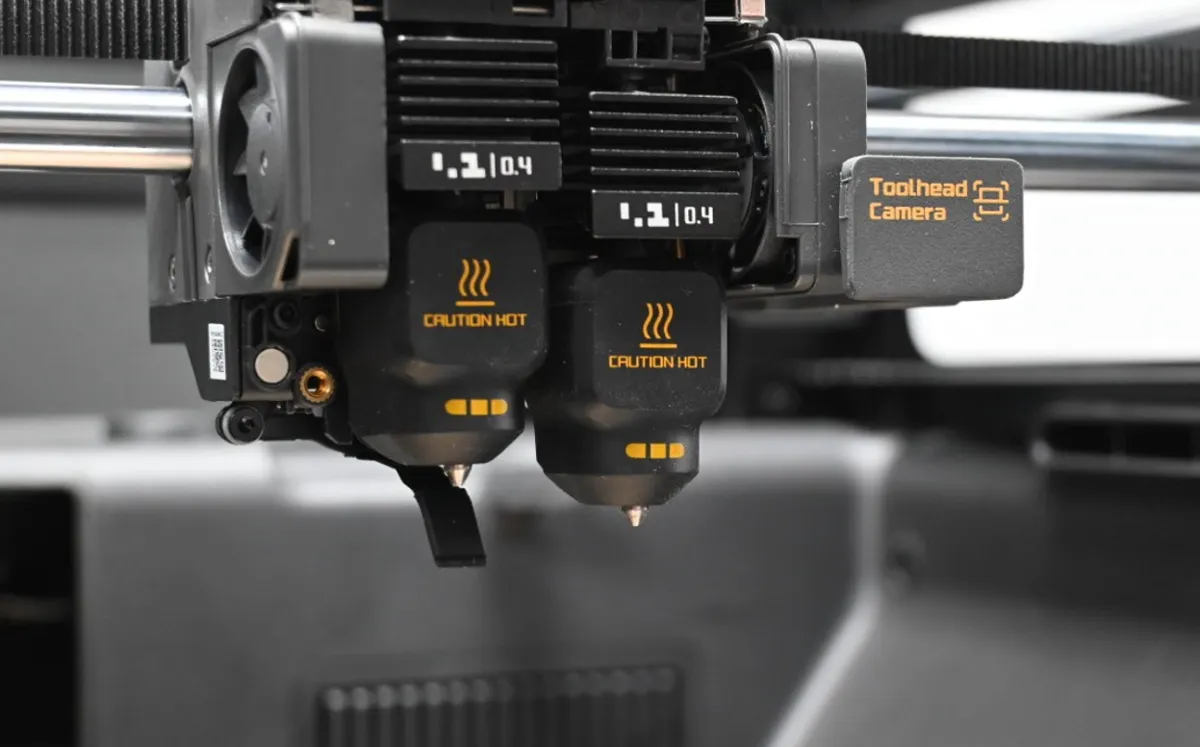

• Hvis flow blockeren er bøjet og generer hotenden under ekstruderskiftet, udskift den med en ny flow blocker.
• Hvis flow blockeren er intakt og ikke viser tegn på bøjning eller skade, fortsæt til trin 3.

Trin 3. Kontrollér begge hotends for udsivning

• Hvis du opdager udsivning på hotenden, rengør den manuelt, og udfør derefter et ekstruderskift via skærmen. Opstår der ingen fejl, er problemet løst.
• Hvis der ikke er udsivning på hotenden, fortsæt til trin 4.

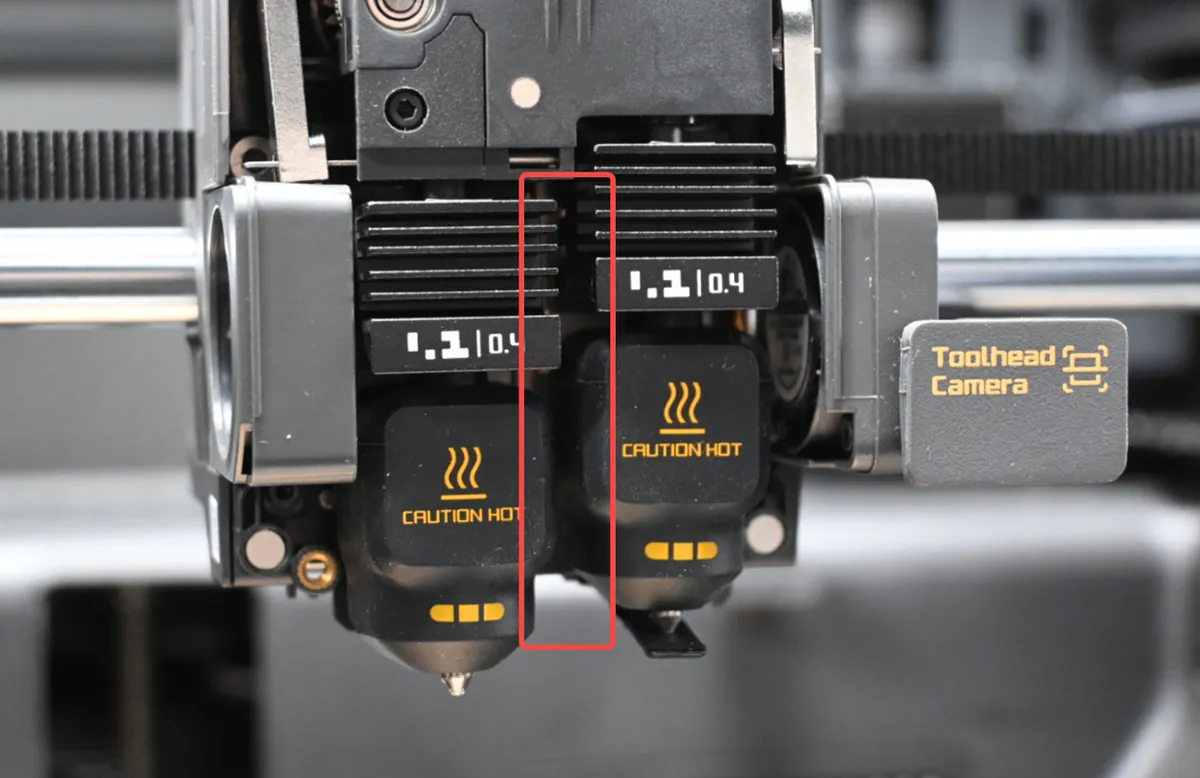

Trin 4. Kontrollér for filamentblokeringer i mellemrummene omkring begge hotends

Fjern værktøjshovedets frontdæksel, og kontrollér, om filamentføringen nær hotenden er normal, og om der stikker fremmedlegemer ud eller forårsager blokeringer.

• Hvis filamentet sidder fast, ryd filamentbanen.
• Hvis filamentets tilstand er normal, fortsæt til trin 5

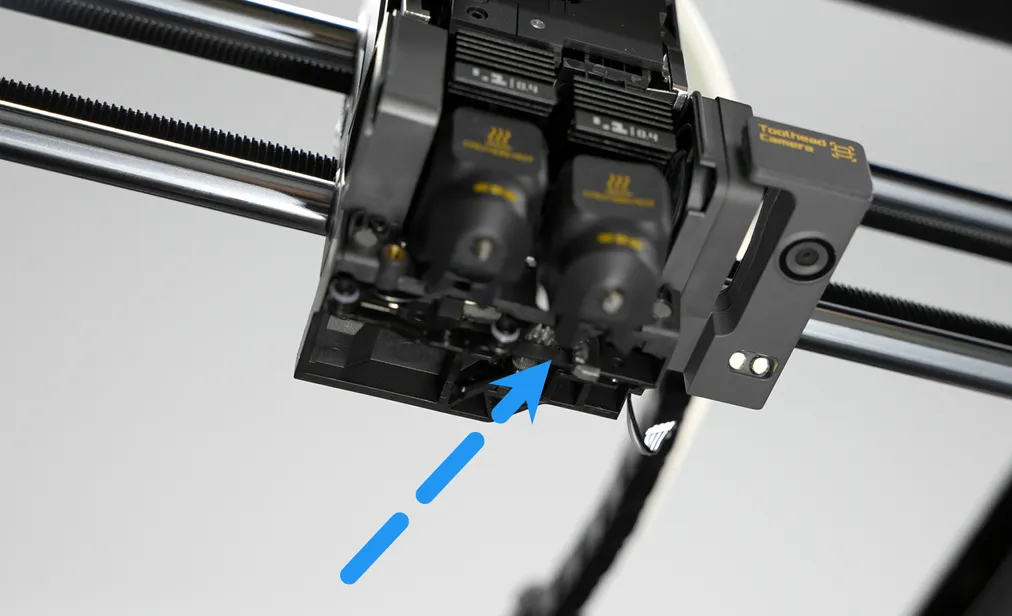

Trin 5. Indvendig fejl i flow blockerens struktur

Hvis flow blockeren efter ovenstående kontroller stadig ikke kan bevæge sig jævnt på plads, og der ikke er nogen tydelige udvendige forhindringer, ligger fejlen inde i flow blockerens skiftestruktur. Kontrollér for følgende mulige årsager:

• Løsnet magnet i skiftemekanismen
• Deformeret tandstang i skiftemekanismen

Hvis du finder deformation eller skade, henvises til X2D Flow Blocker Assembly Replacement Guide for udskiftning.

Sådan bekræfter du, at det er lykkedes

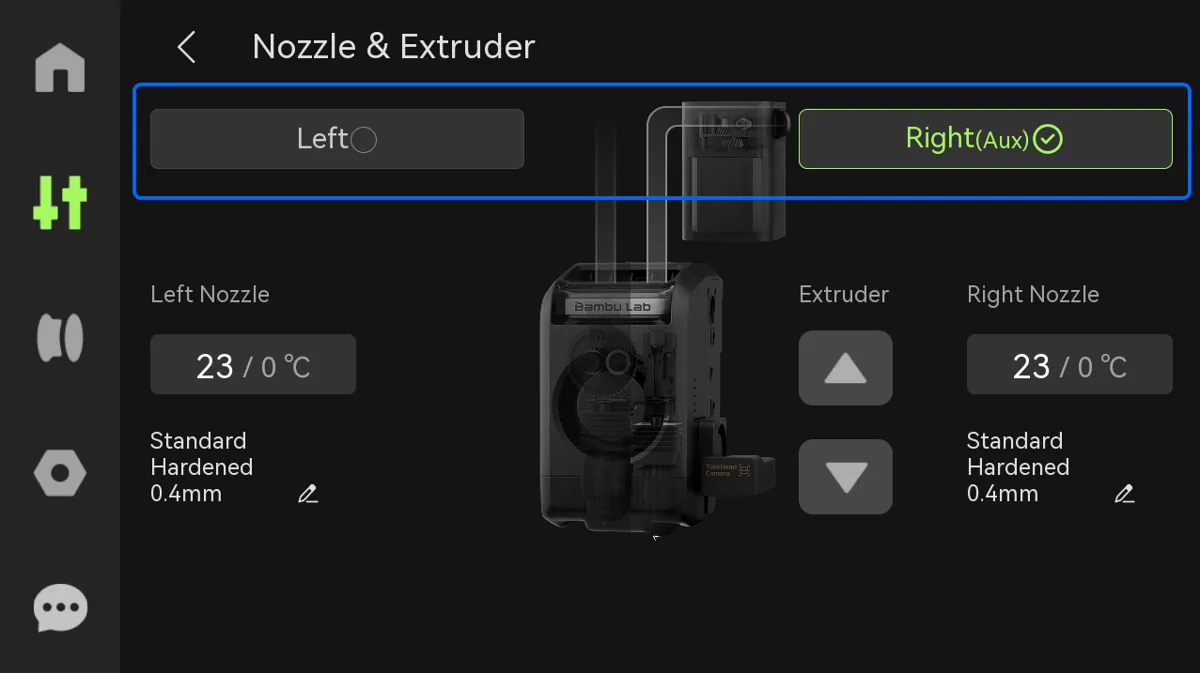

✅ Brug skærmen til at skifte mellem venstre og højre hotend. Skiftet er normalt, hvis det gennemføres uden fejl.

Tilsvarende koder

Denne HMS-fejl er grundlæggende den samme type som 07FE-8000-0001-0001: Extruder Switching Abnormality, check if flow blocker is jammed or filament is stuck inside the toolhead.
Forskellen er, at vinkelafvigelsen i denne fejl er mindre. Hvis armvinklen for eksempel er 240° ved det første skift til en hotend, og et efterfølgende skift kun når 210°, udløses denne fejl. Hvis et senere skift kun når 170° og dermed afviger betydeligt fra den oprindelige vinkel, udløses fejlkode 07FE-8000-0001-0001. Begge fejltyper udviser de samme fejlsymptomer og fejlfindingsmetoder.

Følgende HMS-koder henviser alle til den samme type fejl. Se denne artikel for fejlfindingsvejledning.
