HMS_07FE-8000-0001-0004 Hall-sensoren til værktøjshovedets løftemotor er kortsluttet. Kontrollér, om Hall-sensoren er defekt.

Beskrivelse af problemet

Under skift af ekstruder driver løftemotoren den lodrette bevægelse af det venstre hotend og det sideværts skift af flow blockeren via en gearkasse. Løftemotorens funktion afhænger af Hall-positionssensoren. Hvis Hall-positionssensoren er kortsluttet, kan det medføre, at skiftet mislykkes, og printet sættes på pause. Problemet skal løses, før printet kan fortsætte.

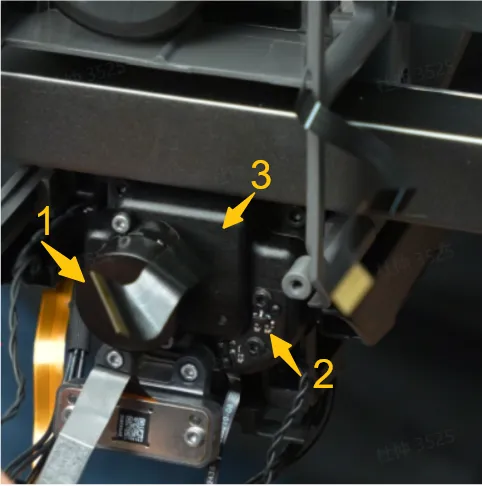

1 - Løftemotor 2 - Hall-positionssensor til løftemotor (indeholder: Hall-effektsensor, stik) 3 - Gearkasse

Mulige årsager omfatter:

• Fejl på Hall-positionssensoren til løftemotoren

• Fejl på TH-hovedprintkortet

• Kortslutning på grund af beskadiget isolering på ekstruderens Hall-sensorprintkort

• Fejl på andre Hall-sensorer

  • Fejl på Hall-effektsensoren til venstre drivstang

  • Fejl på Hall-effektsensoren til højre drivstang

  • Unormal Hall-positionssensor til ekstruder-skiftemotoren

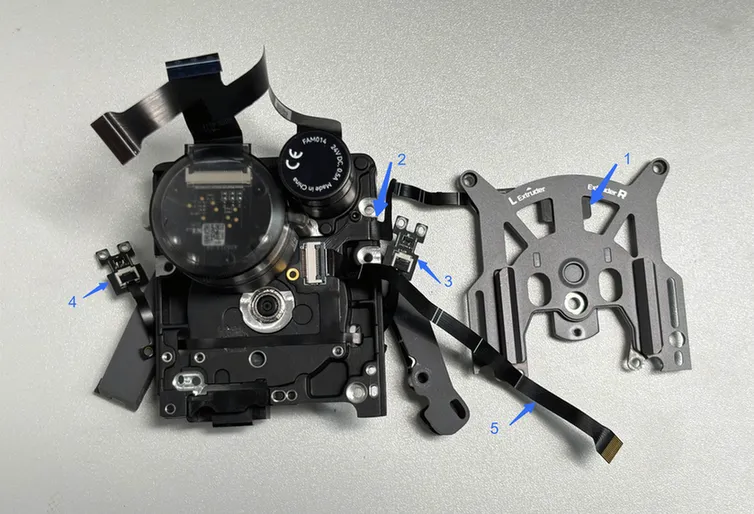

1 - Hall-positionssensor til ekstruder-skiftemotor 2 - Ekstruderens Hall-sensorprintkort 3 - Hall-effektsensor til venstre drivstang 4 - Hall-effektsensor til højre drivstang 5 - Stik til ekstruderens Hall-sensorprintkort

Fejlfinding

Sørg for, at printeren er slukket, før værktøjshovedet skilles ad.

Hvis du udskifter TH-boardet, ekstruderens Hall-sensorprintkort, ekstruderens Hall-skiftesensor eller løftemotorens Hall-sensor, skal du udføre kalibrering af værktøjshovedets skift, når værktøjshovedet er samlet igen.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Pincet

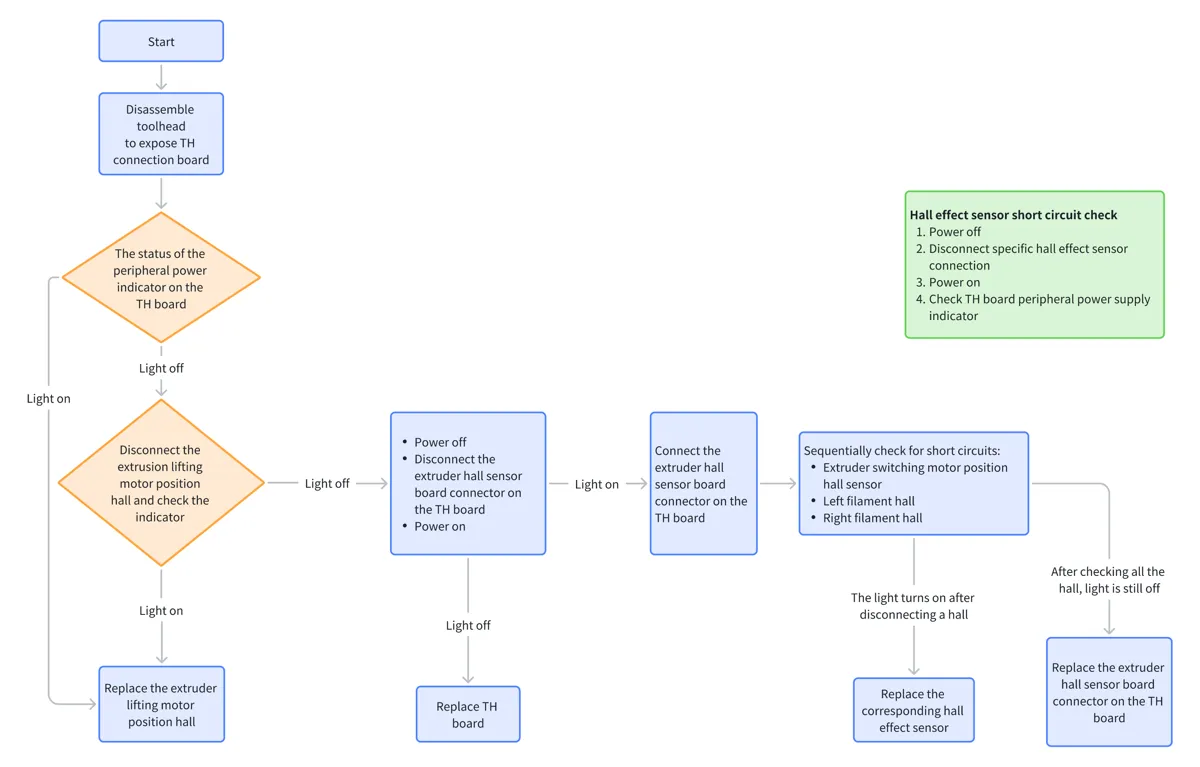

Fejlisoleringsproces

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Skil værktøjshovedet ad for at frilægge TH-forbindelsesprintkortet

Følg trin 1~4 i Wiki-guiden Skil H2D-værktøjshovedet ad for at frilægge TH-forbindelsesprintkortet.

Trin 2. Kontrollér status for indikatoren for perifer strømforsyning på værktøjshovedet

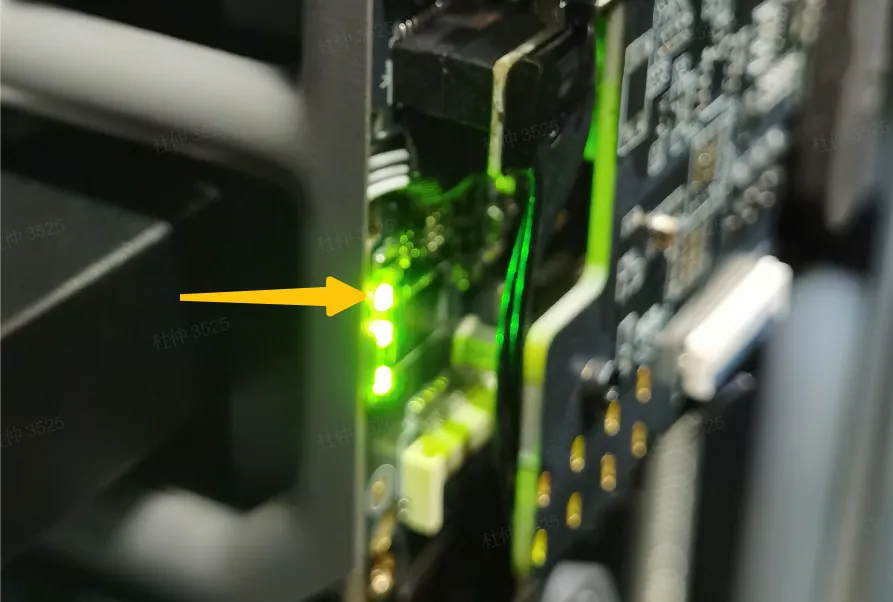

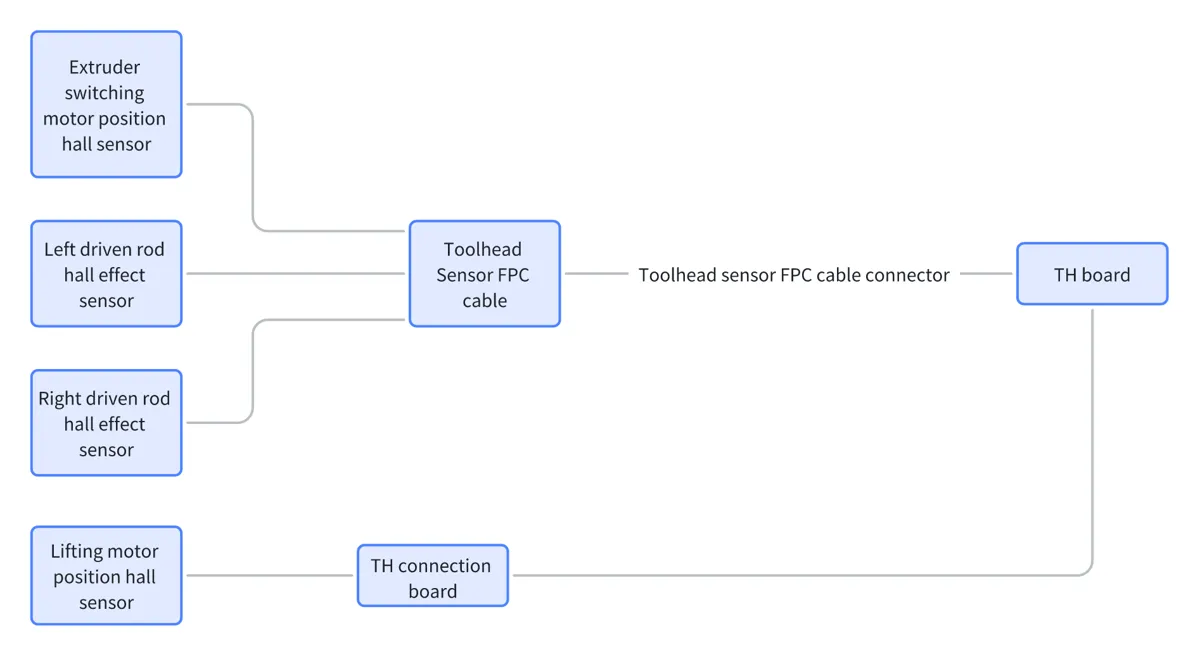

Den perifere strømforsyning forsyner alle Hall-sensorer med strøm. Indikatoren for perifer strømforsyning (herefter kaldet indikatoren) sidder i den nederste del af TH-boardet og viser status for den perifere strømforsyning. Normalt lyser indikatoren konstant.

• Tænd for printeren

• Kontrollér indikatorens status

  • Hvis indikatoren lyser, er den perifere strømforsyning i orden, men Hall-positionssensoren til ekstruderens løftemotor er defekt og skal udskiftes. Gå videre til trin 3.

  • Hvis indikatoren er slukket, er den perifere strømforsyning unormal. Enhver Hall-sensor eller TH-boardet i den perifere strømforsyningskæde kan være defekt. Gå videre til trin 4.



Trin 3. Kontrollér løftemotorens Hall-positionssensor for kortslutning

• Sluk for printeren.

• Frakobl ledningerne til løftemotorens Hall-positionssensor.
  Mens TH-forbindelsesprintkortet er frilagt, bruger du en pincet til at frakoble ledningerne til løftemotorens Hall-positionssensor.

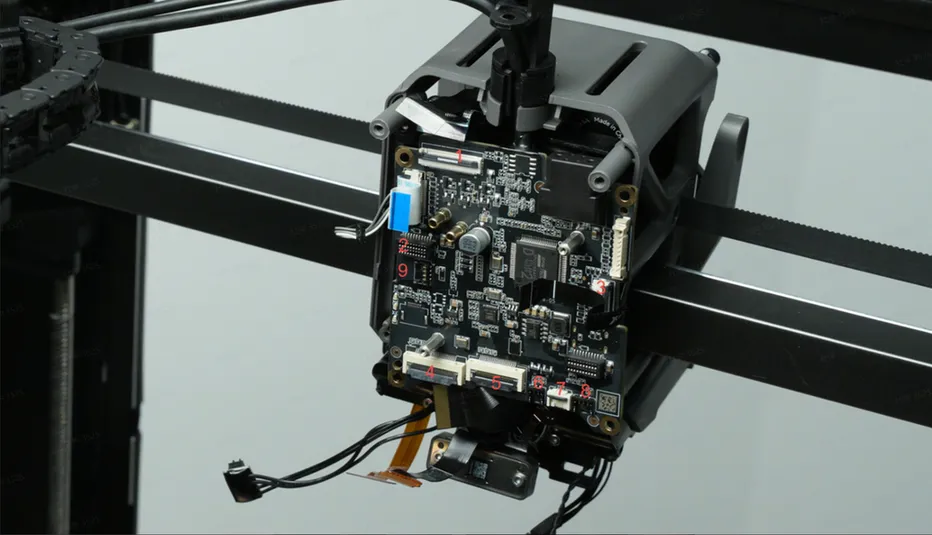

  7 - Stik til løftemotorens Hall-positionssensor 3 - Stik til ekstruderens Hall-sensorprintkort

• Tænd for printeren

• Kontrollér indikatorens status

  • Hvis indikatoren tænder, er Hall-sensoren defekt. Se Wiki-guiden Skil H2D-værktøjshovedet ad for at udskifte løftemotorens Hall-positionssensor.

  • Hvis indikatoren fortsat er slukket, skal du gå videre til trin 4.



Trin 4. Frakobl stikket til ekstruderens Hall-sensorprintkort, og kontrollér indikatoren for perifer strømforsyning

• Hvis indikatoren tænder, er ekstruderens Hall-sensorprintkort eller de tilhørende Hall-sensorer kortsluttet. Gå videre til trin 5 for yderligere fejlfinding.

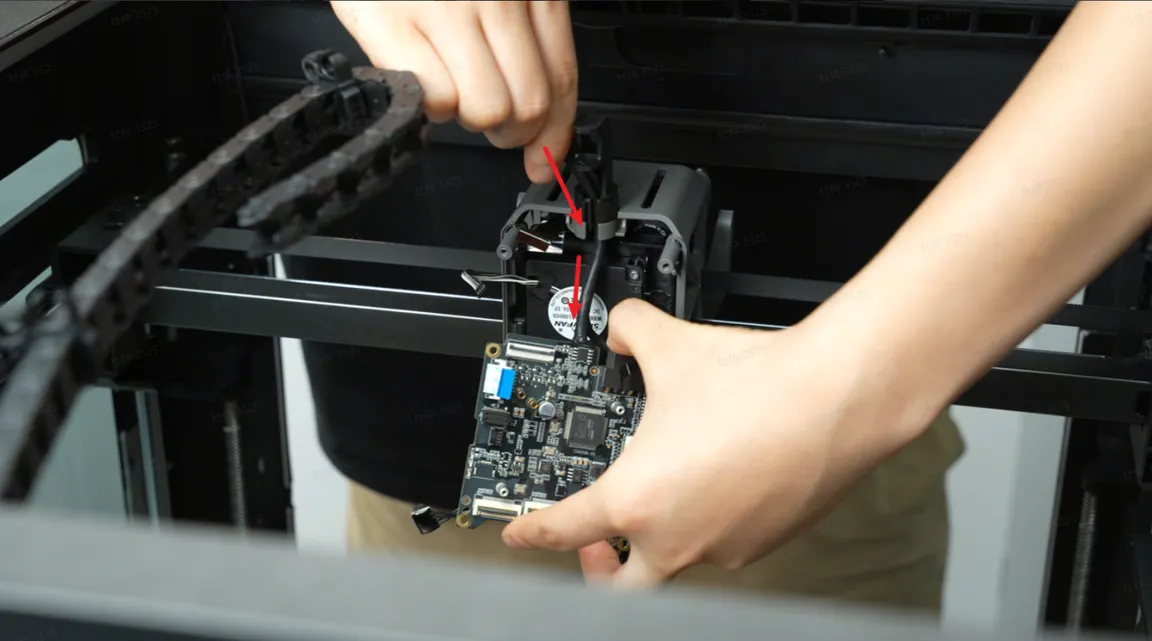

• Hvis indikatoren fortsat er slukket, skal du følge trin 1~8 i Wiki-guiden Skil H2D-værktøjshovedet ad for at udskifte TH-boardet.



Trin 5. Kontrollér Hall-sensorerne foran på ekstruderen for kortslutning

• Skil ekstruderens frontdæksel ad
  Se Wiki-guiden Sådan skiller og samler du H2D-ekstruderen

• Kontrollér i rækkefølge Hall-positionssensoren til ekstruder-skiftemotoren, den venstre filament-Hall-sensor og den højre filament-Hall-sensor for kortslutning.

  • Under kontrollen frakobles stikket til den pågældende Hall-sensor (printeren skal være slukket)

  • Se, om indikatoren tænder (printeren skal være tændt)

  • Hvis den tænder, er Hall-effektsensoren defekt og skal udskiftes.

  • Hvis den fortsat er slukket, skal du gå videre til trin 5.

Trin 6. Udskift ekstruderens Hall-sensorprintkort og stik

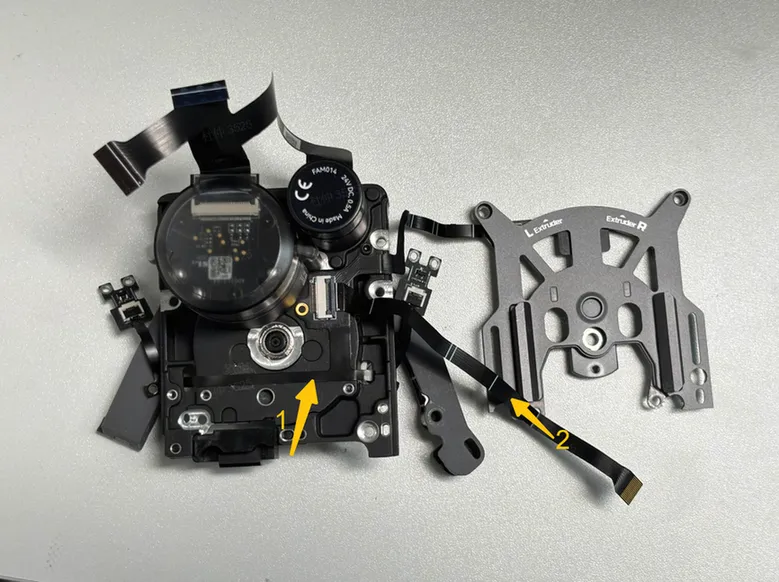

Se Wiki-guiden Skil H2D-værktøjshovedet ad for at afmontere ekstruderenheden, fjerne skruerne og udskifte ekstruderens Hall-sensorprintkort og stik.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
