HMS_07FE-8000-0002-0001 Løftebevægelsen er unormal under ekstruderskift - kontrollér, om flow blocker sidder fast, eller om der sidder filament fast i printhovedet.

Beskrivelse af problemet

Under ekstruderskiftet driver løftemotoren løftemekanismen, der bevæger det venstre hotend op og ned, samtidig med at den koordinerer med flow blockerens svingning for at fuldføre skiftet. Hvis det venstre hotend ikke kan bevæge sig korrekt op eller ned, sætter printeren på pause og melder en fejl.

Mulige årsager til dette problem omfatter:

• Skruerne på dyseholderen er spændt for hårdt, eller smøremidlet er tørret ind på grund af fordampning.

• Deformation af flow blocker, hvilket giver interferens med hotend og forhindrer jævn svingning.

• Blokering af løftemekanismen.

• Filamenttilstopning i ekstruderen, der forhindrer det venstre hotend i at bevæge sig op eller ned.

Hvis der ikke findes fremmedlegemer eller blokering under fejlfindingen, men denne fejl stadig opstår, så observér, om flow blockeren møder modstand, når den bevæger sig fra venstre mod højre, især når den når den yderste højre grænseposition (som vist på billedet nedenfor). Hvis situationen svarer til den viste, er der tre mulige årsager. Se trin 1 nedenfor for fejlfinding:

• Strukturel friktion eller utilstrækkelig smøring mellem flow blockeren og dens beslag kan forhindre flow blockeren i at nå sin korrekte position.
• Magneten på den yderste højre side af flow blockerens beslag kan være svækket, så magnetkraften er utilstrækkelig til at trække flow blockerens beslag på plads.
• Flow blockerens magnet kan være placeret for højt - dette kan skyldes for mange lag højtemperaturtape, eller at skruen i højre side af flow blockerens magnetbeslag ikke er spændt korrekt.

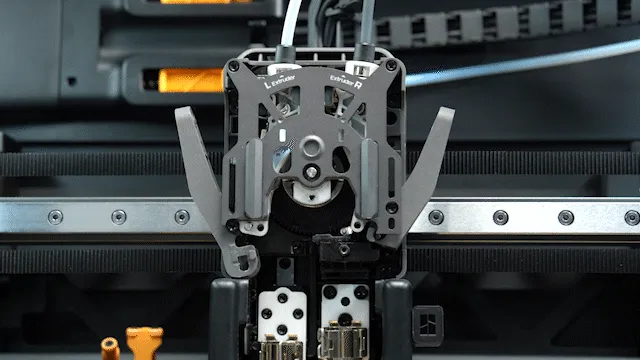

Hvis du observerer fremmedlegemer, der hindrer løftebevægelsen, kan du udelukke effekten af fastsiddende fremmedlegemer ved at fjerne hotend og ekstruderens filamentføring.

Replace H2D Dual Extruder Filament Guide

Fejlfinding

Værktøjer, udstyr og materialer

• H2.0-skruetrækker

• H1.5-skruetrækker

• Skævbider/saks

• Spidstang

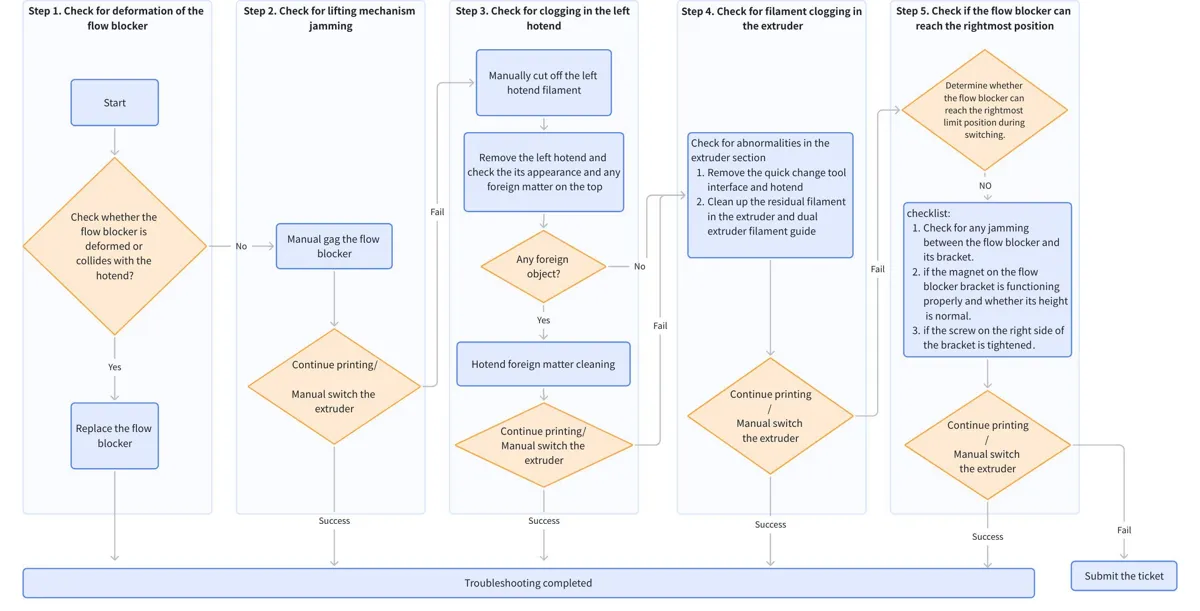

Fejlisoleringsproces

Løsninger

Brugere kan tilpasse rækkefølgen af disse løsninger efter behov.

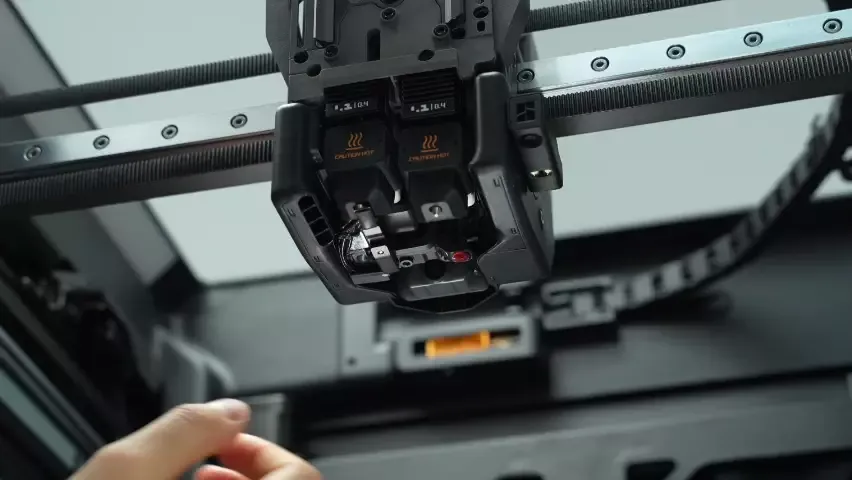

Trin 1. Observér, om flow blockeren har svært ved at nå den yderste højre grænseposition under bevægelse fra venstre mod højre.

Hvis flow blockeren manuelt kan flyttes normalt til den yderste højre grænseposition, men printeren møder modstand under det automatiske skift, følg de fire trin nedenfor for at udføre kontrollerne.

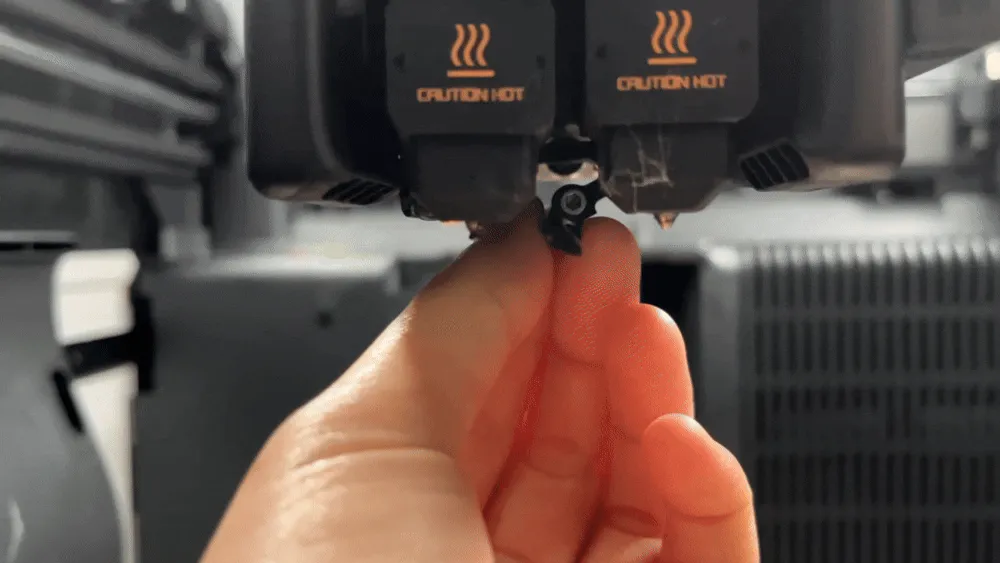

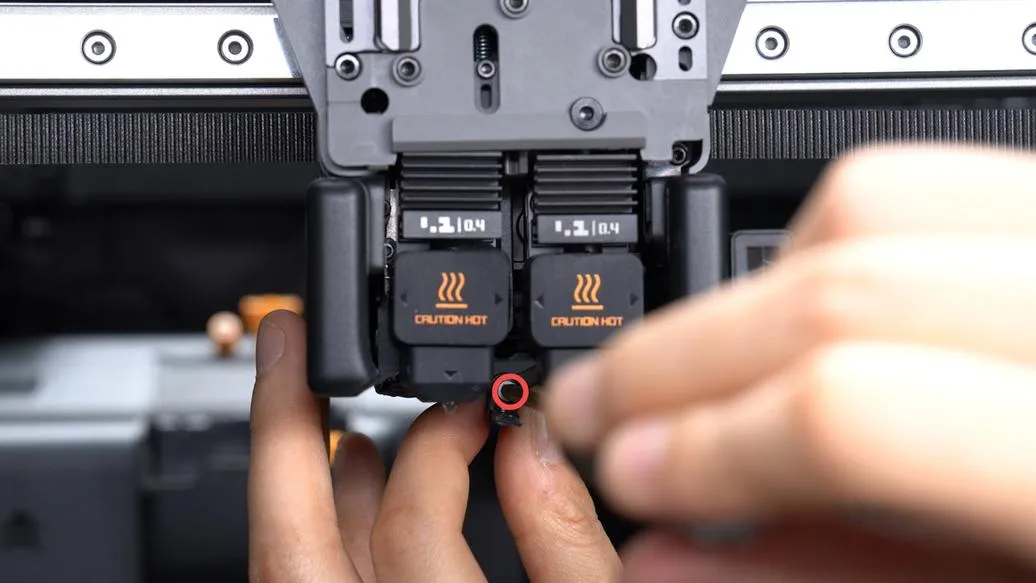

1. Bekræft først, om flow blocker-enheden kan bevæge sig frit. Udeluk muligheden for fejl på grund af for hårdt spændte skruer (indcirklet på billedet nedenfor).

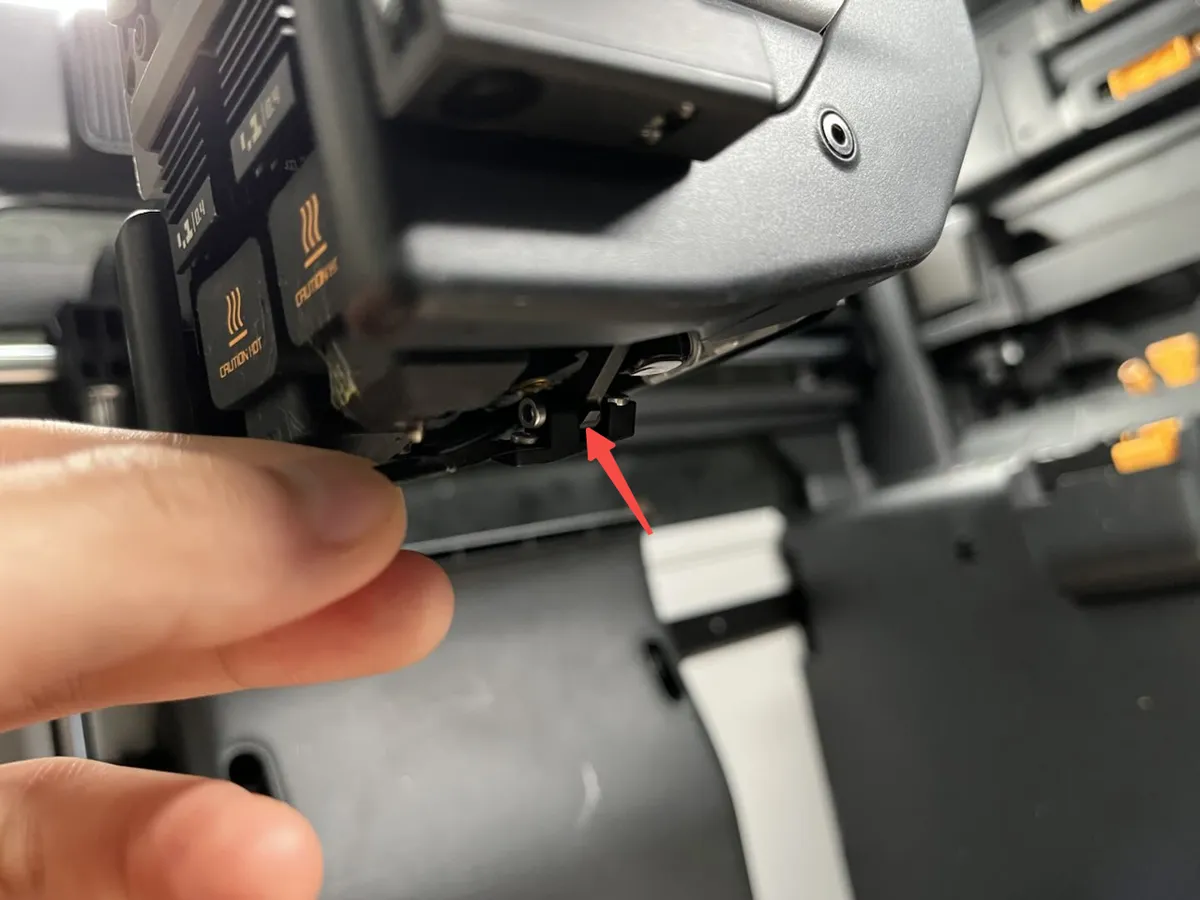

2. Hvis for hårdt spændte skruer er udelukket, se denne wiki for at afmontere flow blocker-enheden. Brug smøremidlet fra tilbehørsæsken til at smøre de bevægelige dele, der er angivet med pilene nedenfor.

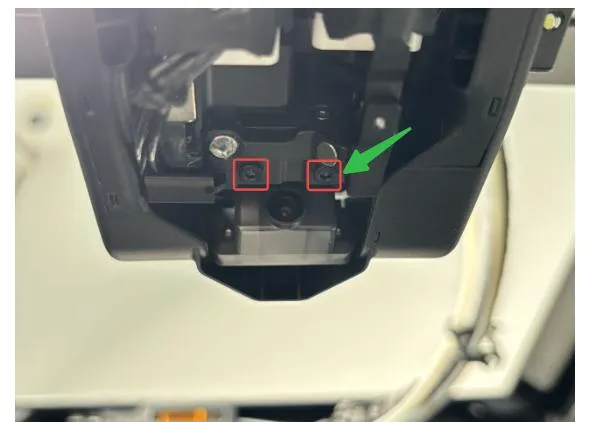

3. Hvis problemet fortsætter efter smøring, kan skruen vist med pilen nedenfor på flow blockerens magnetbeslag være i forkert højde. Spænd skruen efter behov.

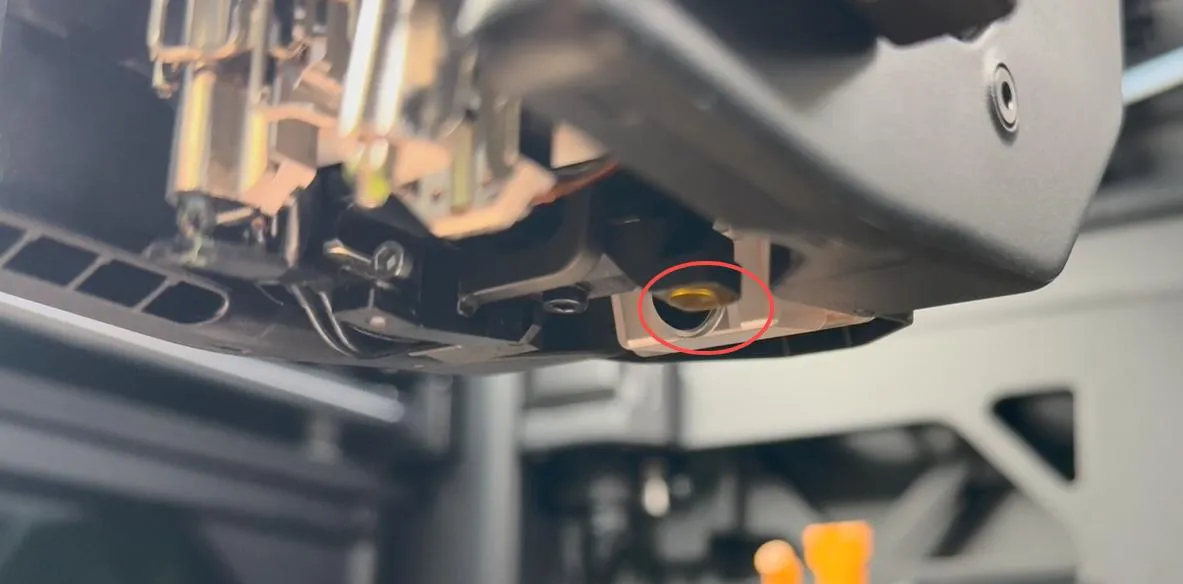

4. Det kan skyldes svækkelse af magneten: Fjern højtemperaturtapen fra flow blockerens magnetbeslag, og prøv igen. Du kan også teste magneten med et stykke jern, f.eks. den ikke-spidse del af en skruetrækker (nogle skruetrækkerspidser er magnetiserede). Hvis magneten ikke har nogen magnetkraft, skal den udskiftes.

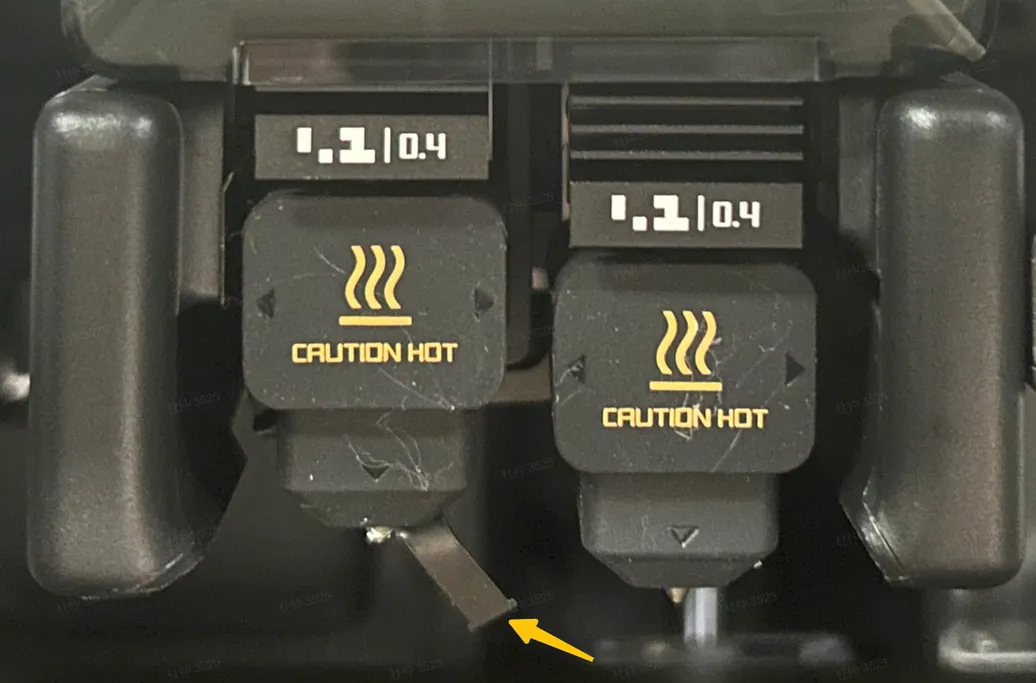

Trin 2. Visuel inspektion for deformeret flow blocker og kollision med hotend

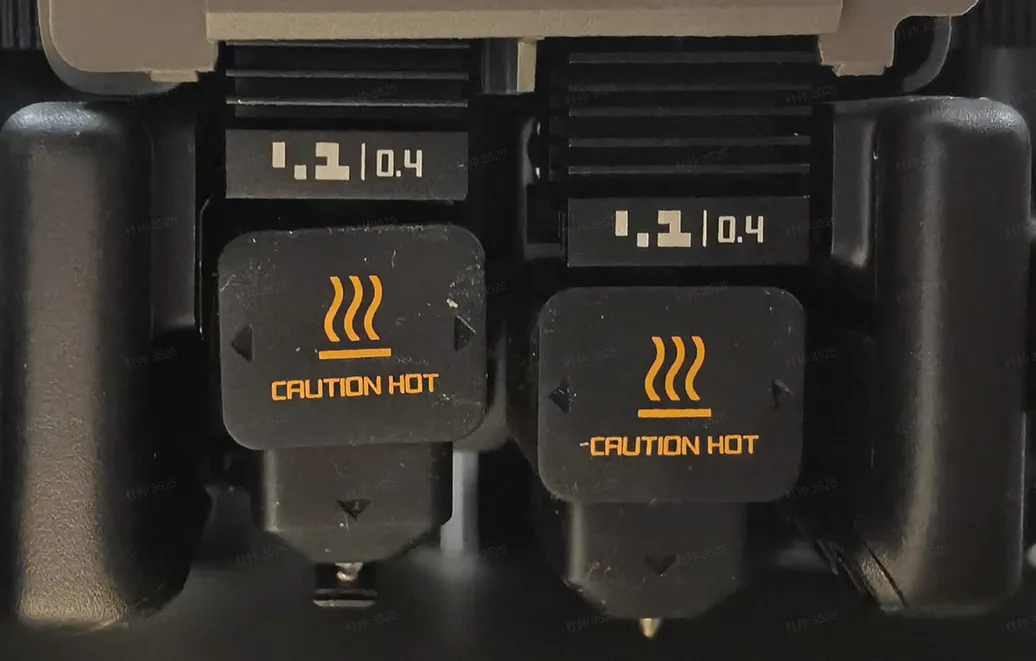

Når flow blockeren er deformeret, kan den ikke skifte korrekt til direkte under det venstre eller højre hotend.

Hvis flow blockeren er deformeret, se denne wiki Replace flow blocker assembly for at udskifte H2D-dyseblokeringskomponenten. Hvis printeren er i pauset printtilstand, genoptag printet.

Hvis flow blockeren er normal, fortsæt til trin 3.

Trin 3. Kontrollér for blokering af løftemekanismen

Hvis printeren er i pauset printtilstand, prøv at printe igen.

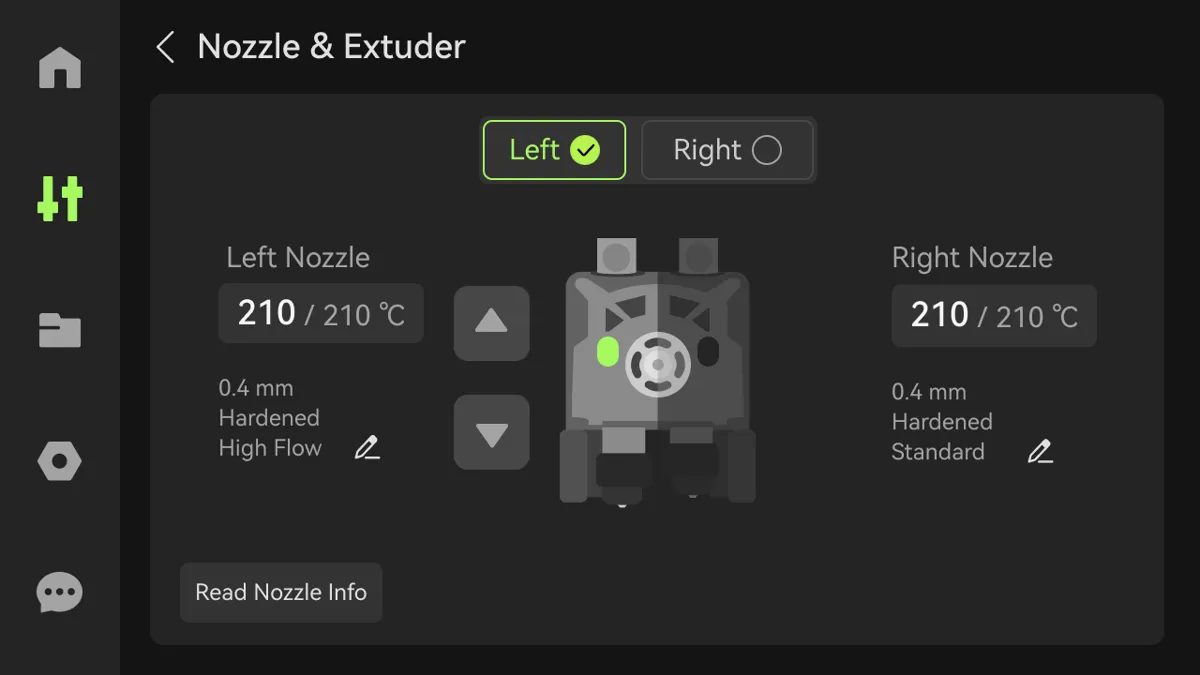

Hvis printeren er inaktiv, gå til siden Nozzle and Extruder, og skift manuelt mellem venstre og højre ekstruder.

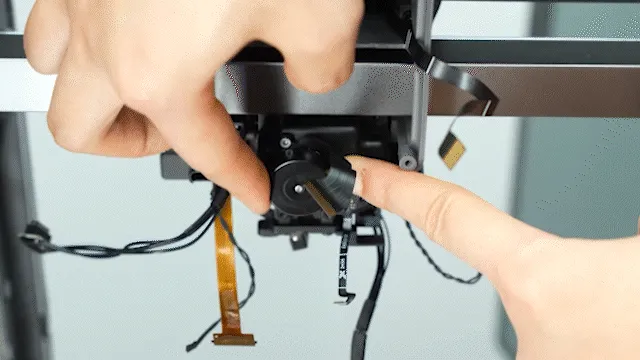

Du kan også manuelt svinge flow blockeren frem og tilbage for at kontrollere for usædvanlig modstand og afgøre, om det venstre hotend kan bevæge sig korrekt op og ned.

Hvis problemet fortsætter, fortsæt til trin 4.

Trin 4. Kontrollér for tilstopning i det venstre hotend

• Tryk på den venstre skærer for at klippe filamentet.

• Afmontér hotend, og inspicér det, og fjern eventuelle fremmedlegemer.

Hvis der er kraftigt materialeoverløb på ydersiden af hotend eller fremmedlegemer øverst på hotend, kan det hindre den venstre løftebevægelse. Rens eventuelle fremmedlegemer fra hotend, før du monterer det igen.

• Hvis printeren er i pauset printtilstand, klik for at genoptage printet. Hvis problemet fortsætter, fortsæt til trin 5.

• Hvis printeren er inaktiv, skift manuelt mellem venstre og højre ekstruder. Hvis skiftet mislykkes, fortsæt til trin 5.

Trin 5. Kontrollér for filamenttilstopning i ekstruderen

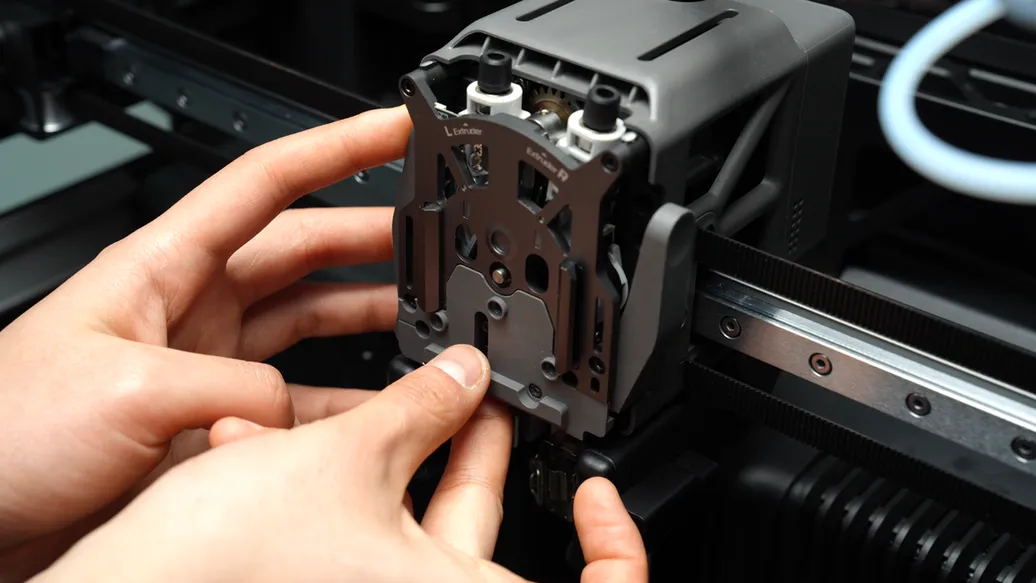

Se wikien, og afmontér quick change-værktøjsinterfacet.

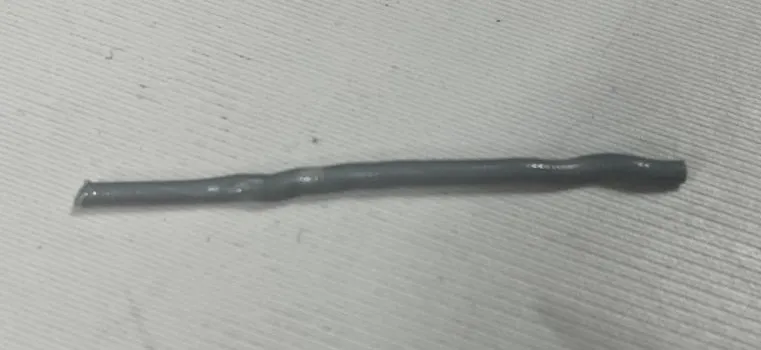

Brug en saks til at klippe eventuelt deformeret filament af, frakobl PTFE-slangen, og træk filamentet manuelt ud af printhovedet.

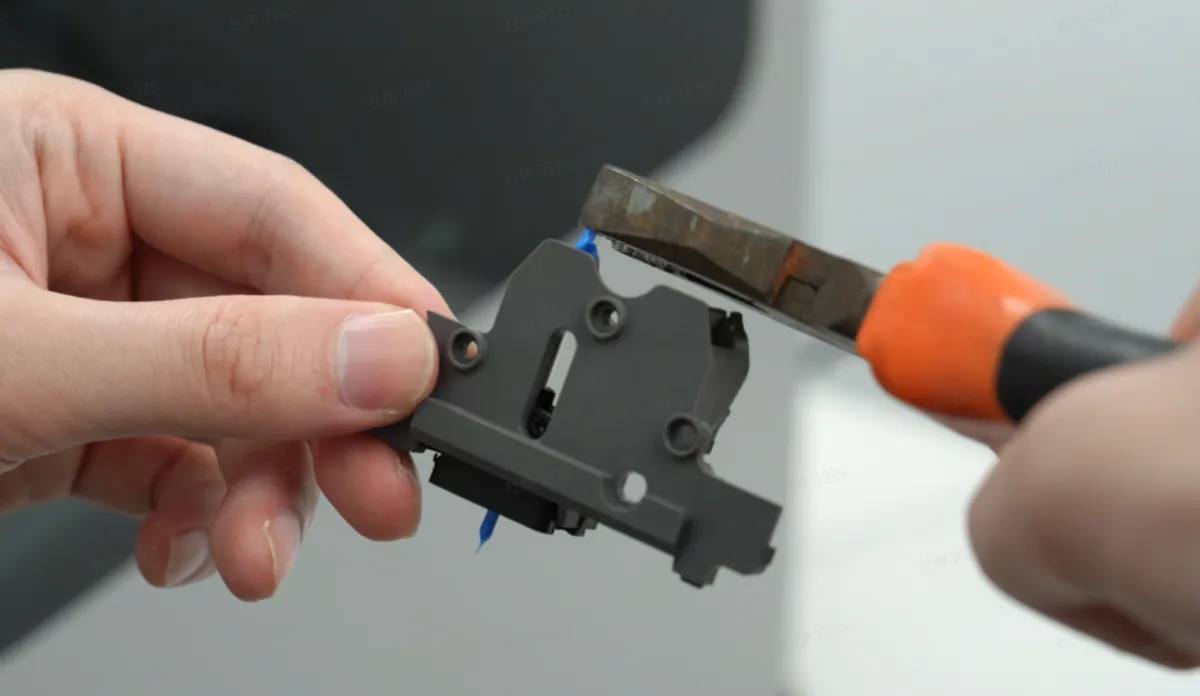

Kontrollér samtidig, om filamentet sidder fast ved den dobbelte ekstruders filamentførings-indgang eller indvendigt. Hvis det gør, rens det.

Montér hotend og ekstruderens frontdæksel igen, og genoptag derefter printet:

• Se wikien How to Disassemble and Assemble H2D Extruder for at montere hotend og quick change-værktøjsinterfacet igen.

• Hvis printeren er i pauset printtilstand, klik for at genoptage printet. Hvis der ikke vises nogen advarsel, er problemet løst.

• Hvis printeren er inaktiv, skift manuelt mellem venstre og højre ekstruder. Hvis skiftet sker uden advarsler, er problemet løst.

Hvis ovenstående løsninger ikke løser problemet, opret en sag og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
