Udskiftningsguide til ekstruderens 3508-servomotor på X2D

Ekstrudermotor

🔎 Find X2D-ekstrudermotoren i Bambu Lab-butikken.

Ekstrudermotoren i X2D er en højpræcisions-servomotor udviklet af Bambu Lab, der præcist kan styre fremføring, stop og retraktion af filament. Det er en nøglekomponent for at sikre printkvalitet og succesrate.

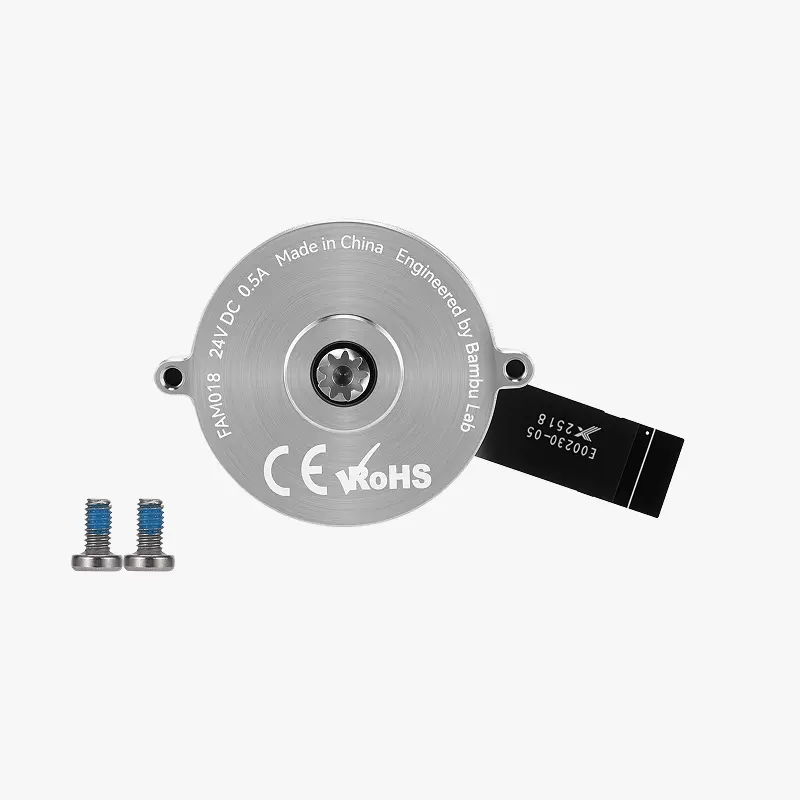

Tilbehørspakken til ekstrudermotoren indeholder:

1. X3508-ekstrudermotor
2. BT2.5x5-skruer ( x2 )


Hvornår skal den udskiftes

1. Motoren er brændt af og kan ikke fungere;
2. Bambu Labs tekniske support har bekræftet en motorfejl via loganalyse.

Nødvendigt værktøj og materialer

1. Ny ekstrudermotor
2. BT2.5x5-skruer ( x2 )
3. H2.0 unbrakonøgle
4. H1.5 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Hvis du har spørgsmål eller tvivl om denne guide, anbefaler vi, at du indsender en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter ekstrudermotoren

Trin 1. Afmonter ekstruderen og dens tilbehør

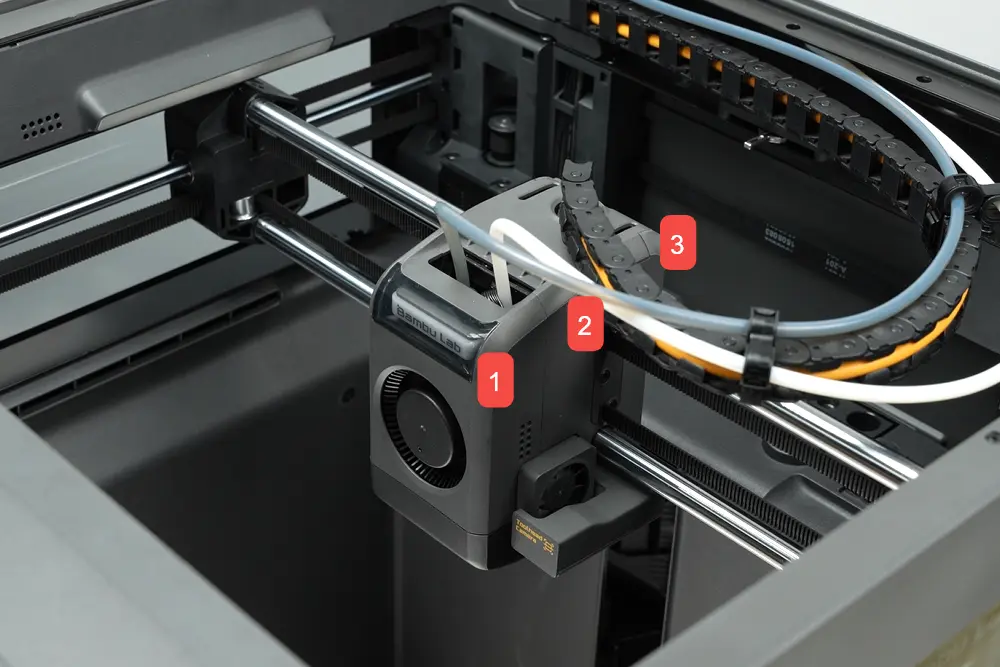

Se Udskiftningsguide til toolhead-hus på X2D for at afmontere toolhead-huset.

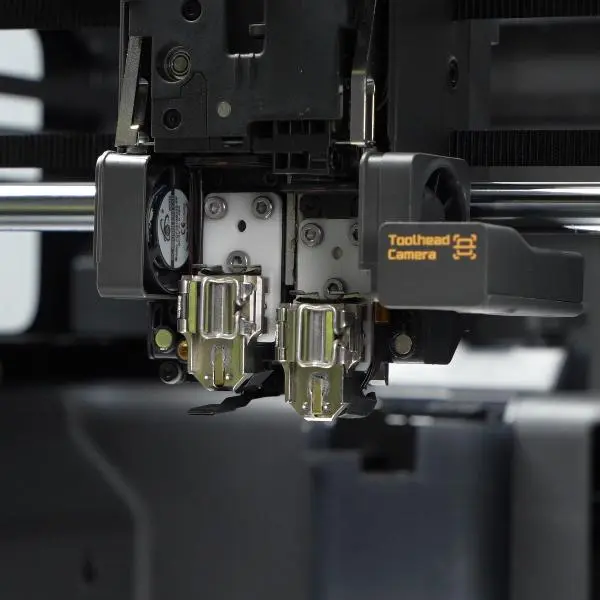

Trin 2. Afmonter hotend

Se Udskiftningsguide til hotend og silikonesok på X2D for at afmontere hotend og hotend-silikonesokken.

Trin 3. Løsn filamentklipperens armsamling

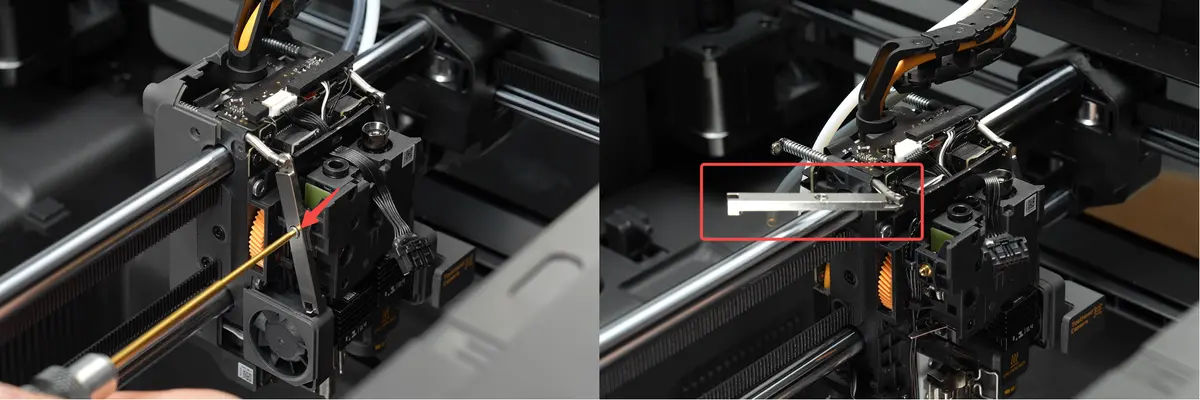

Brug en H1.5 unbrakonøgle til at fjerne en skrue fra hver af de venstre og højre filamentklipperarme for at adskille armen fra filamentklippersamlingen. Drej filamentklipperarmen mod uret og hægt den fast på X-aksens glatte stang.

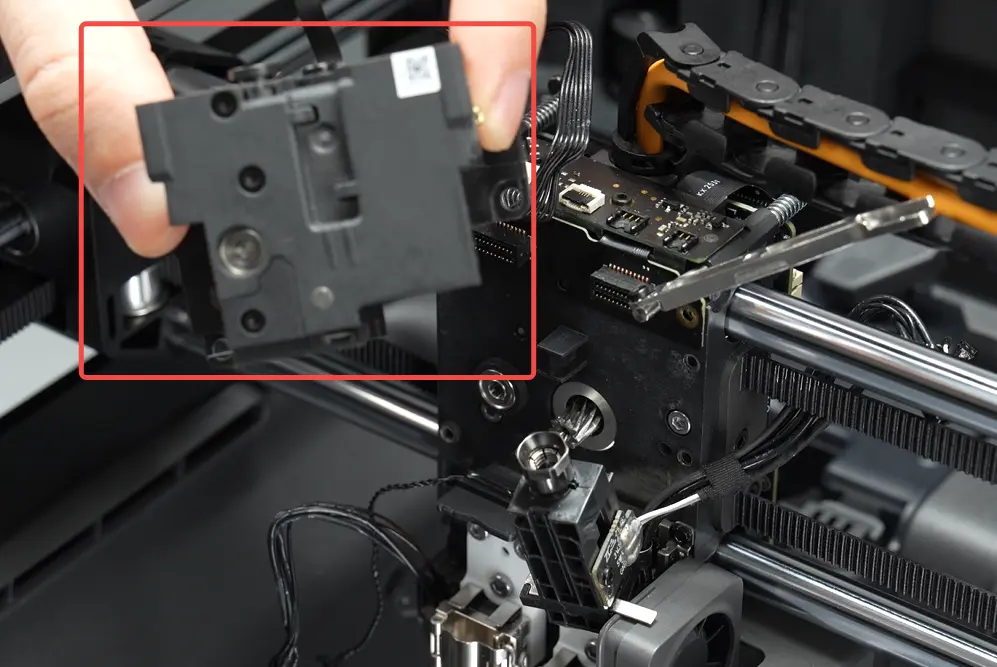

Trin 4. Afmonter ekstruderenheden

Se Udskiftningsguide til ekstruderkomponenter på X2D for at afmontere ekstruderen.

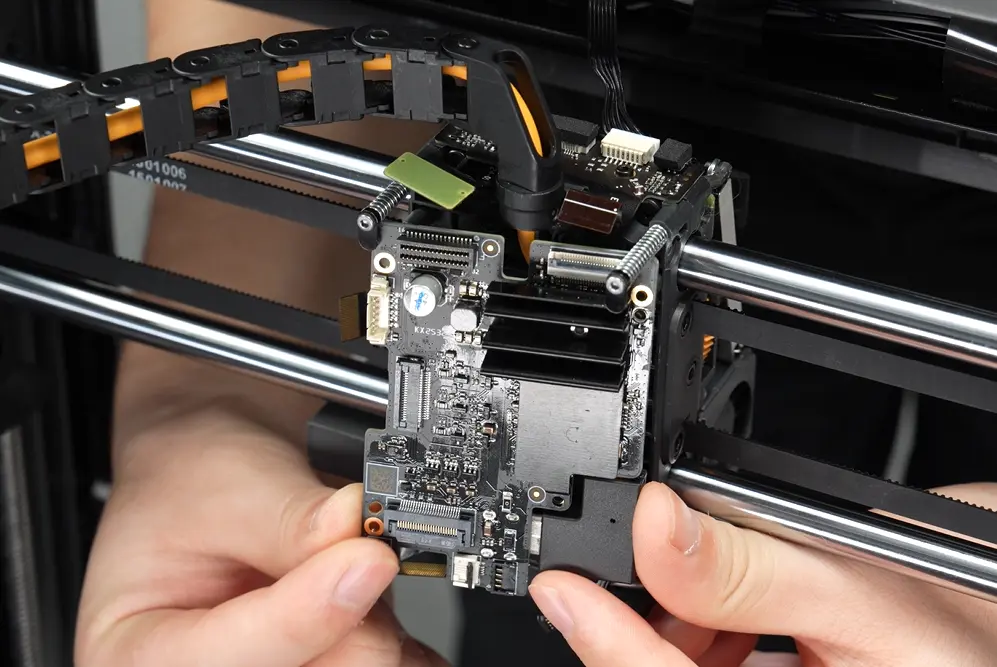

Trin 5. Afmonter TH-printet

Se Udskiftningsguide til toolhead-print på X2D for at afmontere TH-printet.

Trin 6. Afmonter ekstrudermotoren

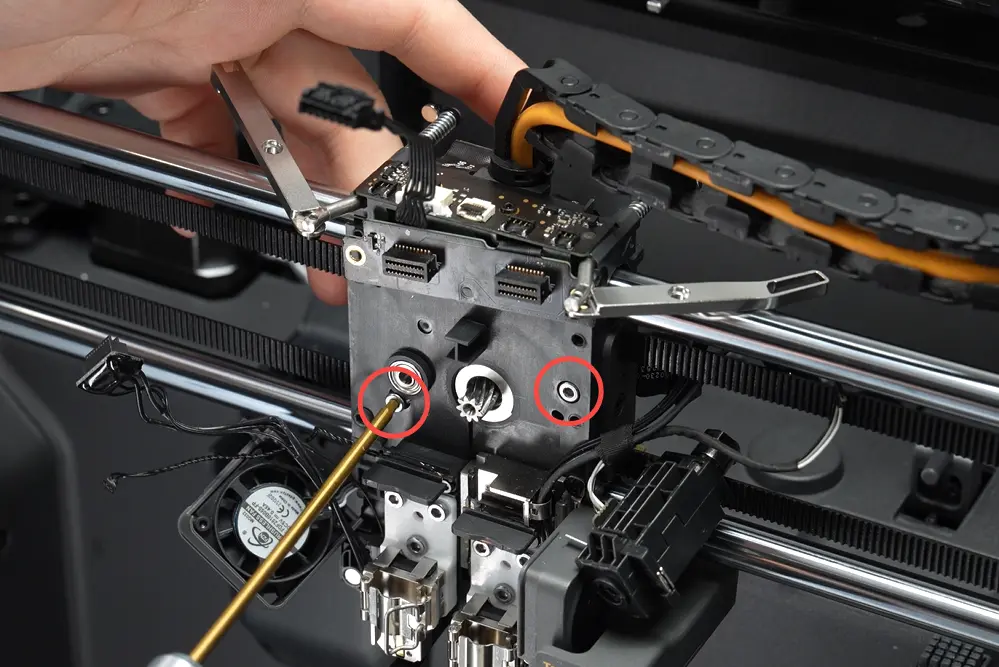

Brug en H2.0 unbrakonøgle til at fjerne de to skruer, der holder ekstrudermotoren, og tag derefter ekstrudermotoren ud.

Monter ekstrudermotoren

Trin 1. Monter ekstrudermotoren

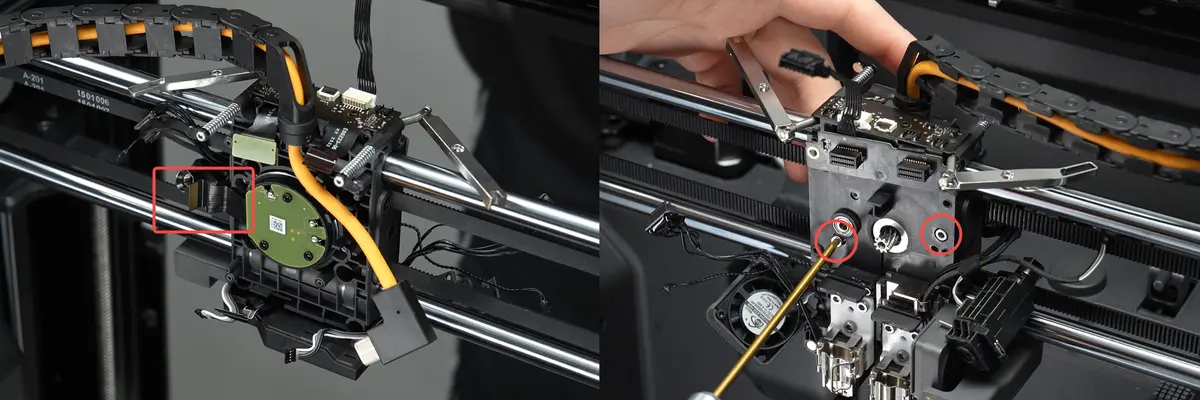

Se monteringsretningen på billedet nedenfor (ekstrudermotorens kabel vender mod venstre), og monter ekstrudermotoren på toolhead. Brug derefter en H2.0 unbrakonøgle til at spænde de to skruer, der holder ekstrudermotoren.

Trin 2. Monter TH-printet

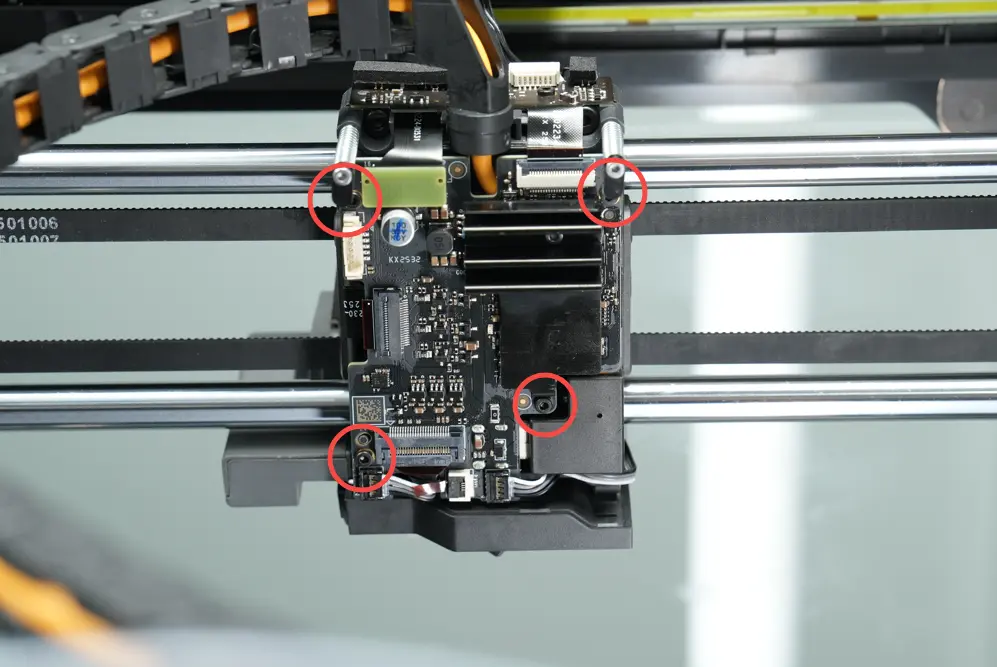

Se Udskiftningsguide til toolhead-print på X2D for at montere TH-printet.

Trin 3. Monter ekstruderenheden

Se Udskiftningsguide til ekstruderkomponenter på X2D for at montere ekstruderen.

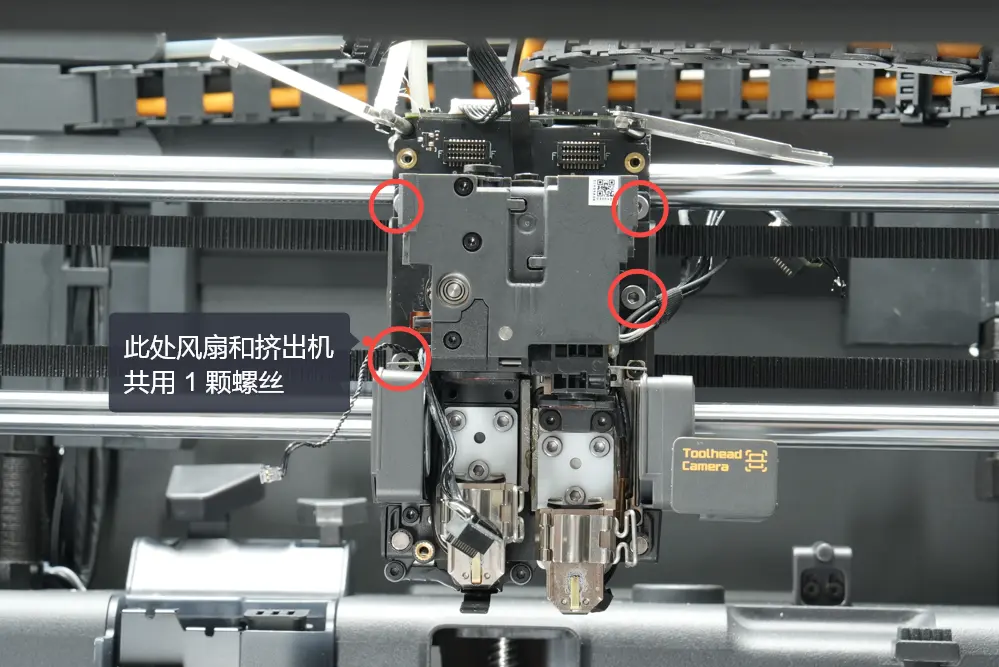

Bemærk: Venstre hotend-køleblæser og ekstruderen deler én skrue. Ved montering skal du først fiksere ekstruderenheden og hotend-blæseren i de rigtige positioner og derefter spænde ekstruderskruen.

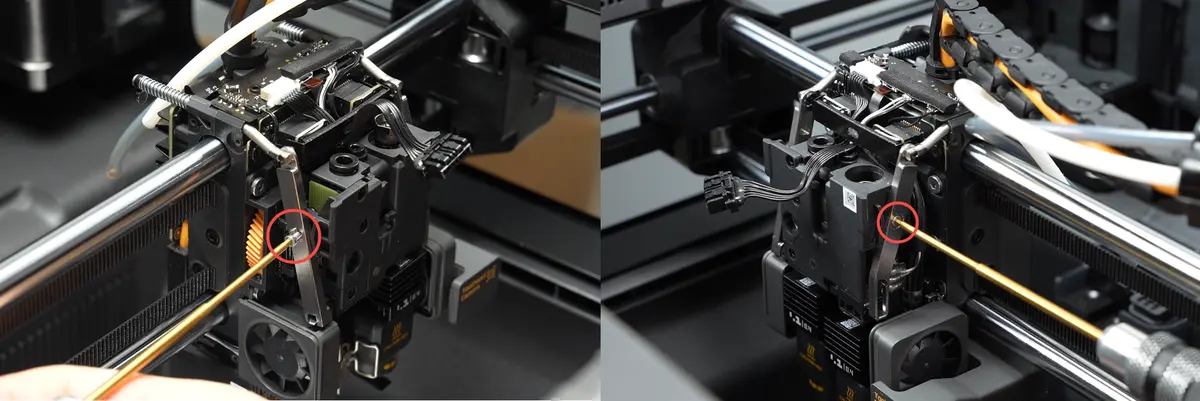

Trin 4. Monter filamentklipperens armsamling

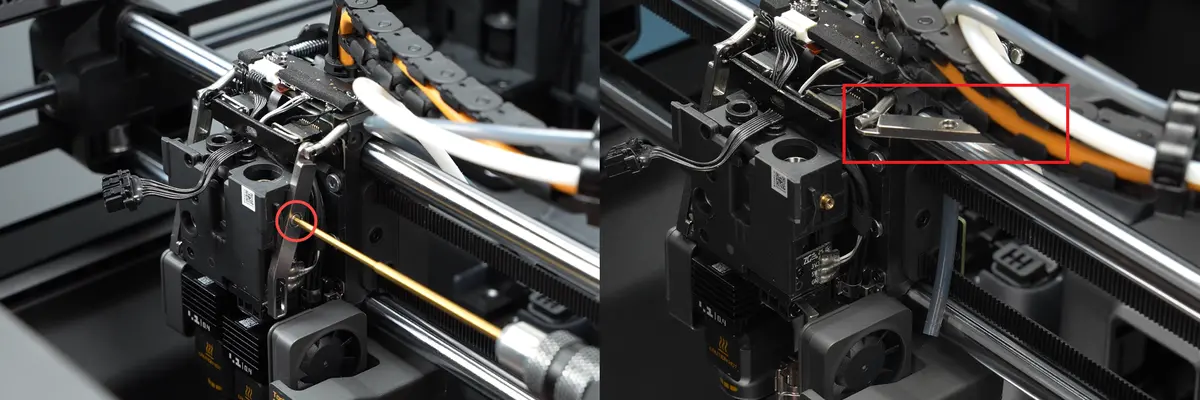

Brug en H1.5 unbrakonøgle til at fastgøre en skrue i hver af de venstre og højre filamentklipperarme.

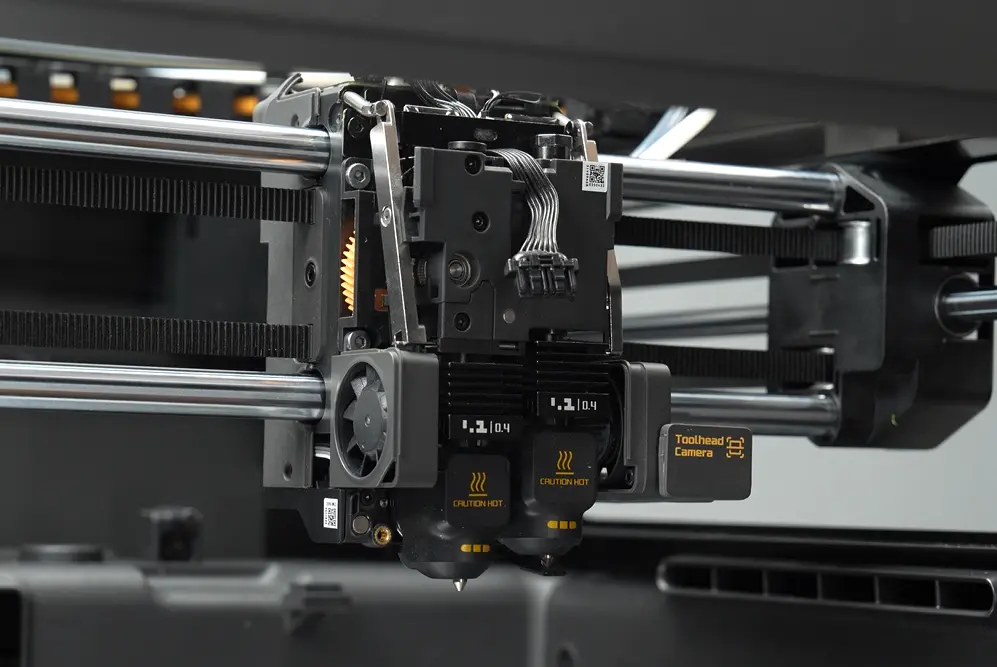

Trin 5. Monter hotend

Se Udskiftningsguide til hotend og silikonesok på X2D for at montere hotend og hotend-silikonesokken.

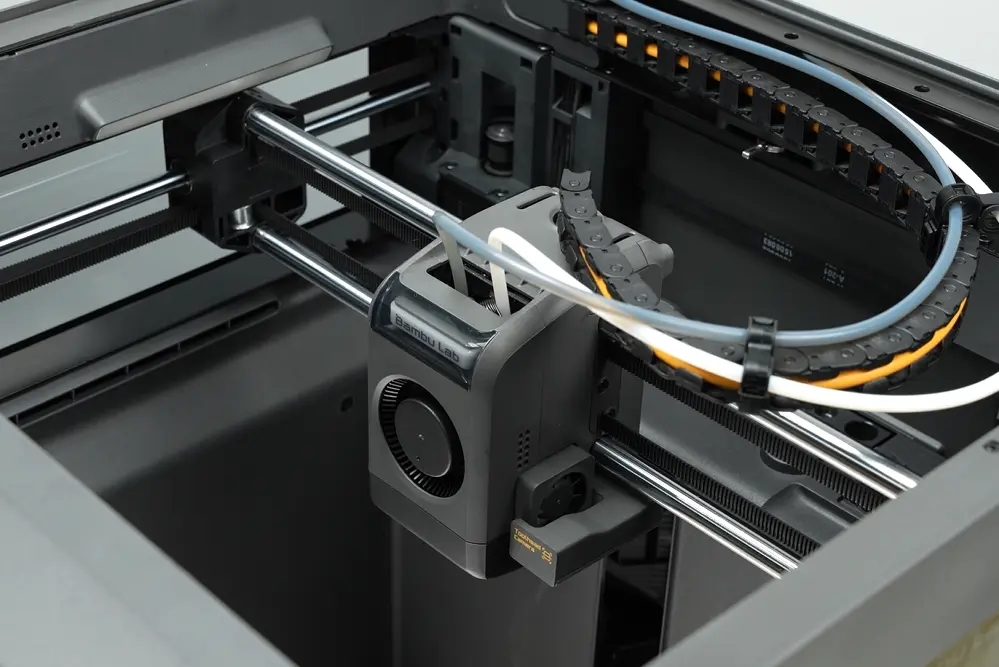

Trin 6. Monter toolhead-dækslet

Se Udskiftningsguide til toolhead-hus på X2D for at montere toolhead-huset.

Kontrol af korrekt funktion

✅ Tilslut strømmen, tænd for printeren, og kontroller, om ekstruderen kan ekstrudere normalt.

Hvis du støder på problemer, så gennemgå dine trin igen og kontroller alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
