HMS_07FE-8000-0001-0001 Printhovedets løftemotor fungerer unormalt. Tjek, om forbindelseskablet er løst.

Beskrivelse af problemet

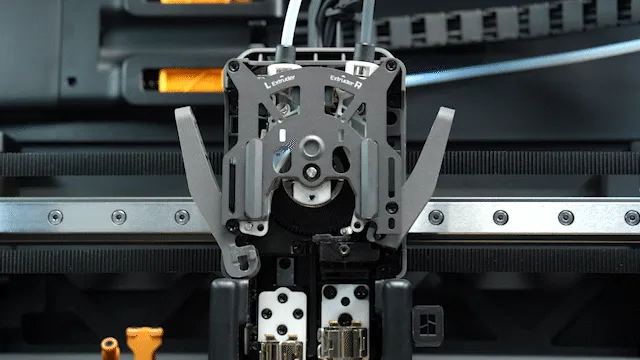

Den lodrette bevægelse af det venstre hotend drives af løftemotoren. Hvis systemet under skift af ekstruder registrerer, at løftemotoren er afbrudt, udløses en alarm.

Mulige årsager til dette problem er:

• MC-TH-kabelstikket er løst

• Løs forbindelse mellem løftemotorens FPC og TH-forbindelseskortet.

• Defekt FPC på løftemotoren eller en defekt løftemotor.

• Løs FPC-forbindelse på TH-forbindelseskortet.

• Defekt TH-forbindelseskort.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Udførelse af opgaver, mens printeren er tændt, kan resultere i kortslutning og føre til skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skade på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlsøgning

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle

• Pincet

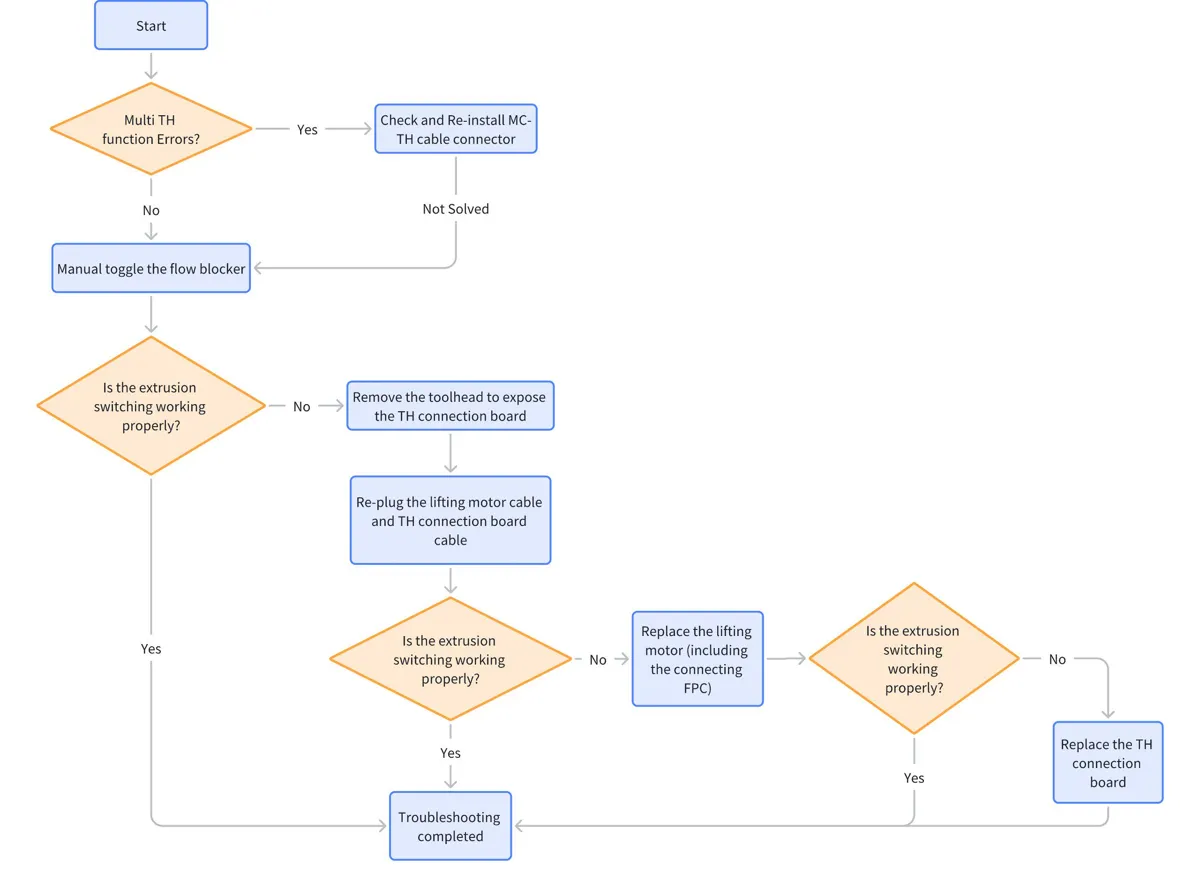

Fejlisoleringsproces

Løsninger

Du kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart maskinen

Genstart enheden, og tjek, om problemet er løst. Ofte kan en simpel genstart løse problemet.
Hvis problemet fortsætter, så fortsæt med følgende fejlsøgningstrin.

Trin 2. Tjek fejlens omfang

Tjek for samtidige fejl i printhovedet.

• HMS-alarm, der indikerer en fejl i printhovedmodulet

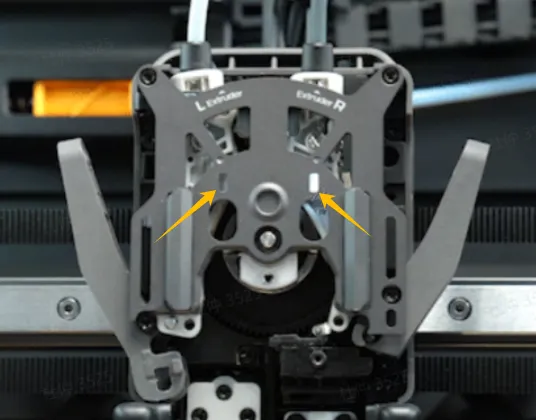

• Selvom filamentet tydeligt er indsat i printhovedet, er begge indikatorlys for fremføringsregistrering slukket, eller fremføringsindikatorlysene blinker.

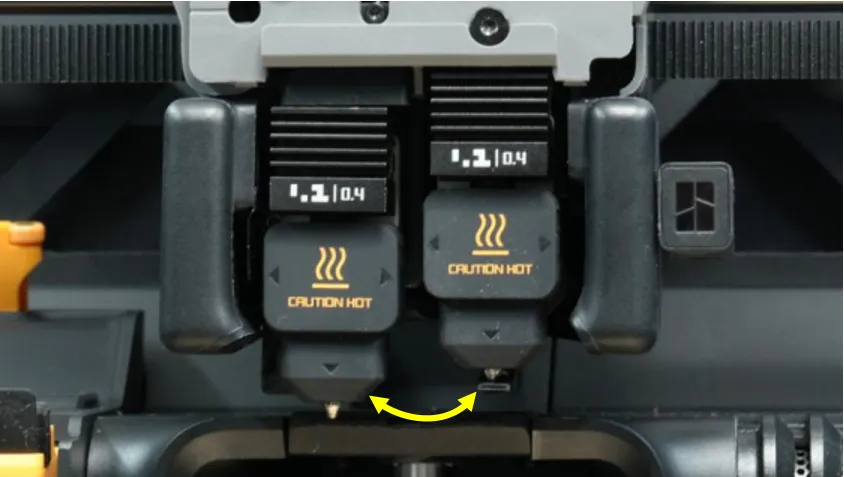

Trin 3. Justér flowblokeringen manuelt

• Justér flowblokeringen manuelt for at overvinde eventuel mekanisk fastklemning i løftemekanismen.

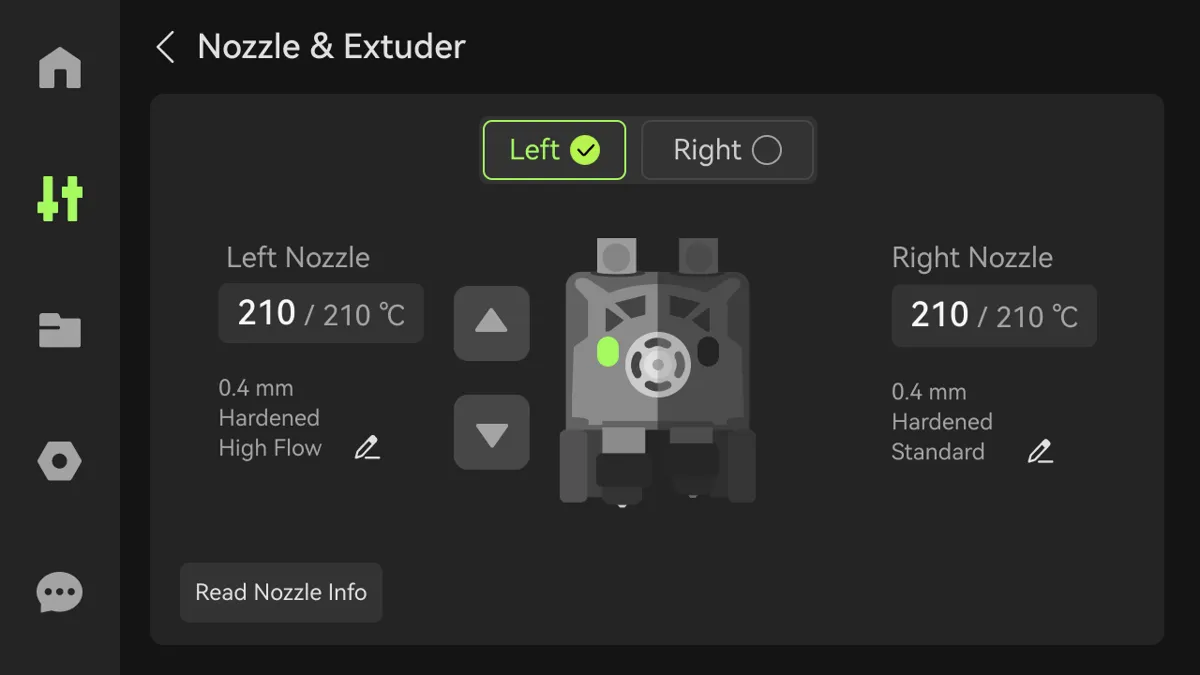

• Gå til modulet Dyse og ekstruder på skærmen, klik på venstre eller højre ekstruder, og prøv ekstruderskiftet igen.

Trin 4. Tjek printhovedkortets stik

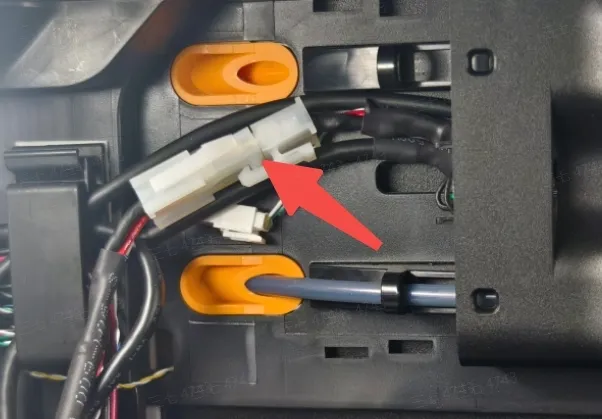

Se Wiki - Udskiftning af AP-kortet. Følg trin 1 og 2 for at fjerne AP-kortets dæksel og inspicere låsen på MC-TH-kabelstikket for at se, om det er løst.

• Afbryd kablet, og tilslut det derefter igen.
• Sørg for, at låsen er sat helt i, og at stikkene flugter.

Følg dette trin for at genmontere AP-kortets dæksel, tilslut maskinen til strøm, og test løftemotoren via skærmens grænseflade.


✅ Hvis løftemotoren virker, er det tid til at printe igen!
❌ Hvis ikke, så lad os fortsætte fejlsøgningen!

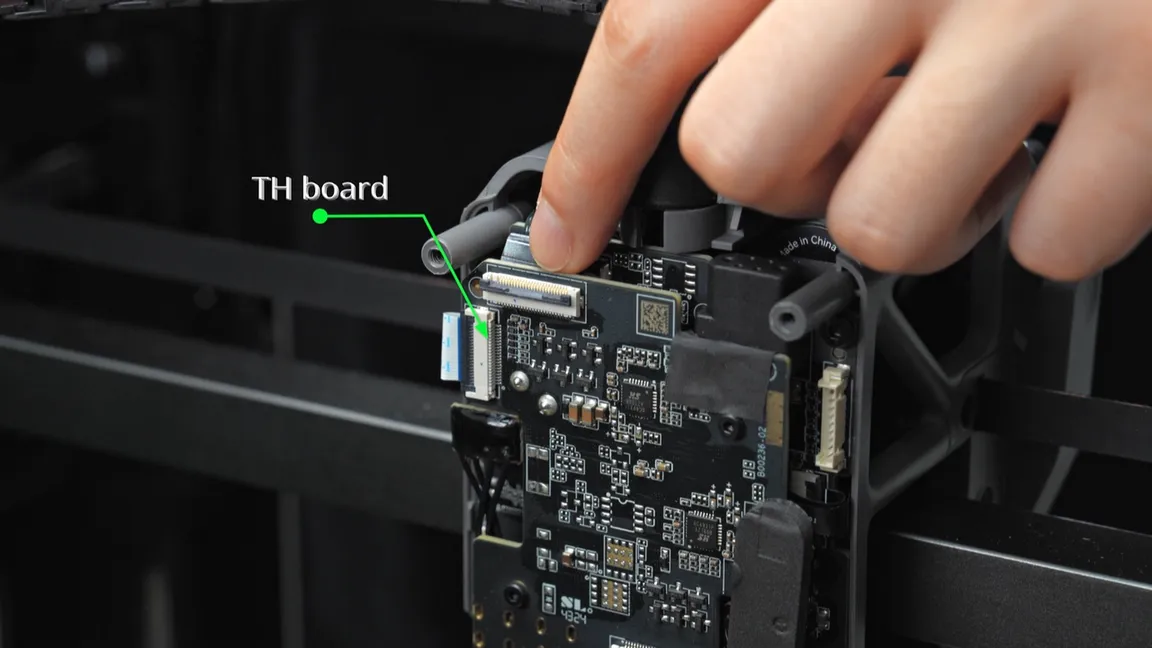

Trin 5. Tjek TH-kortets stik

Følg trin 1 til 5 i wikien Afmontér H2D-printhovedet for at fjerne hotend, dele-køleblæseren og dens kanal og blotlægge TH-forbindelseskortet.

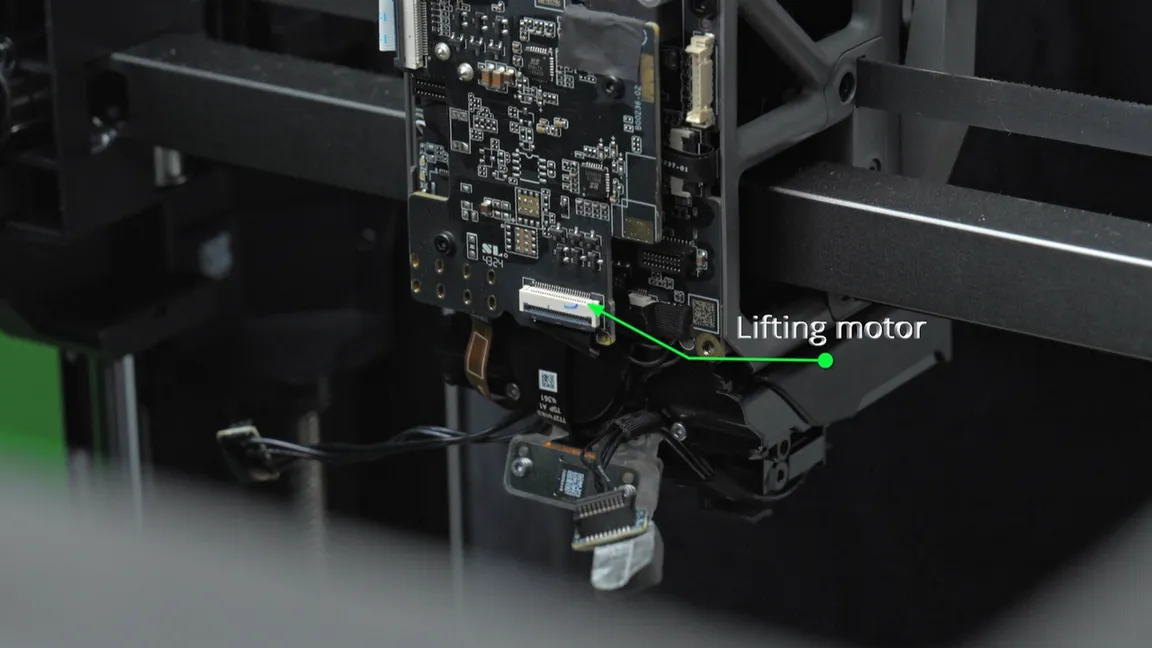

Inspicér forbindelserne mellem løftemotorens FPC og TH-forbindelseskortet som vist på billederne nedenfor.

• Træk forsigtigt i kablerne for at tjekke, at de sidder godt fast.
• Hvis du mærker nogen bevægelse, eller kablerne virker løse, så afbryd dem og tilslut dem igen. Sørg for, at kablets retning er korrekt, og at låsen er lukket helt.

Efter at have tjekket kablerne, klik her for at følge trinnene til samling af printhovedet.
Tid til at teste det - tilslut maskinen til strøm, og test løftemotoren via skærmens grænseflade.


✅ Hvis løftemotoren virker, er det tid til at printe igen!
❌ Hvis ikke, så lad os fortsætte fejlsøgningen!

Trin 6. Udskift løftemotoren

Sluk printeren, før du starter.

• Følg afmonteringstrin 1 til 11 i wikien Afmontér H2D-printhovedet for at fjerne løftemotoren.

• Følg samlingstrin 7 til 14 i wikien Saml H2D-printhovedet igen for at installere løftemotoren og de elektroniske komponenter.

Tid til at teste det - tilslut maskinen til strøm, og test løftemotoren via skærmens grænseflade.


✅ Hvis løftemotoren virker, er det tid til at printe igen!
❌ Hvis ikke, så lad os fortsætte fejlsøgningen!

Bemærk: Hvis løftemotorens Hall-sensor udskiftes, skal du udføre positionskalibrering af printhovedet efter samling af printhovedet.

Trin 7. Udskift TH-kortet

1. Fjern det gamle printhovedkort - Følg afmonteringstrinnene på denne wiki-side - Udskift printhovedkortet.

2. Installér det nye printhovedkort - Følg samlingstrinnene på wiki-siden - Udskift printhovedkortet.


Tid til at teste det - tilslut maskinen til strøm, og test løftemotoren via skærmens grænseflade.


✅ Hvis løftemotoren virker, er det tid til at printe igen!
❌ Hvis ikke, så lad os fortsætte fejlsøgningen!

Hvis ovenstående løsninger ikke løser problemet, så indsend en sag og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
