HMS_07FE-8100-0001-0004 Position-Hall-sensoren på ekstruderskiftemotoren er kortsluttet - kontrollér, om Hall-sensoren er defekt.

Beskrivelse af problemet

Under skift af ekstruder kan ekstruderskiftemotorens position-Hall-sensor (der bruges til at registrere skiftemotorens position) svigte og føre til, at skiftet mislykkes.

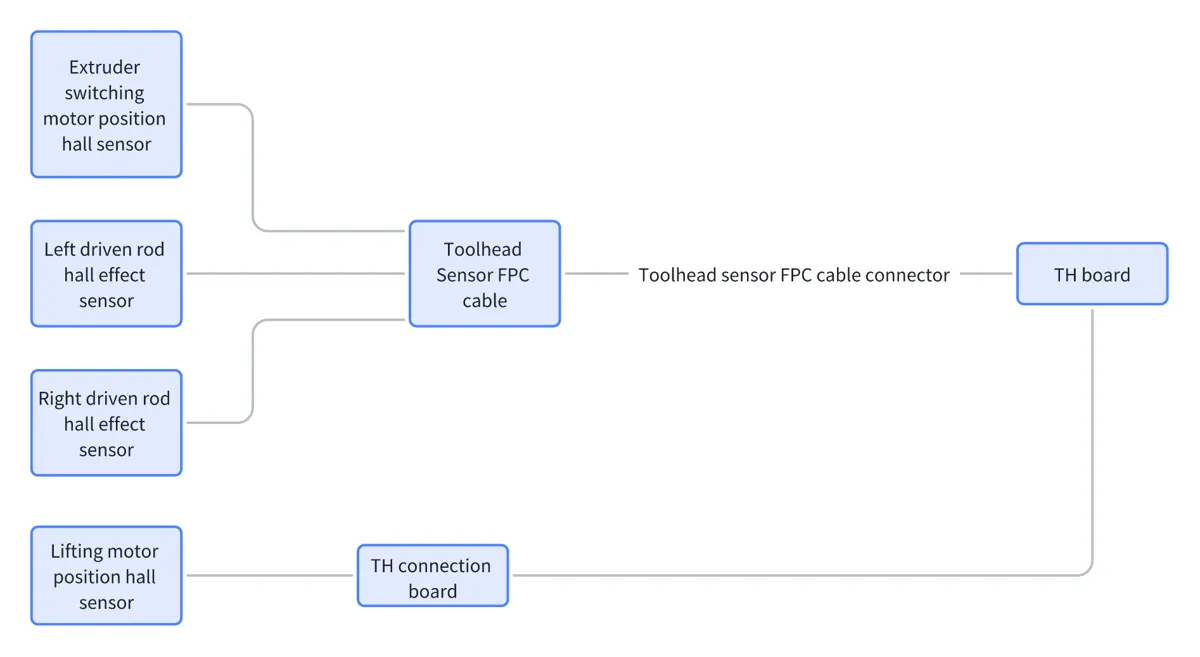

Som vist på følgende diagram er sensoren monteret på ekstruderskiftemotorens position-Hall-effekt-sensor i den øverste del af lynskift-værktøjsgrænsefladen og er sammen med de venstre og højre ekstrudermedløberes Hall-effekt-sensor forbundet til ekstruderens Hall-sensor-board via position-Hall-stikket og derefter til TH board.

Mulige årsager omfatter:

• Ekstruderskiftemotorens position-Hall-sensor er defekt.

• TH board er defekt.

• Stikket på ekstruderens Hall-sensor-board er beskadiget eller kortsluttet.

• Andre Hall-sensorer er defekte.

  • Den venstre medløberstangs Hall-effekt-sensor er defekt.

  • Den højre medløberstangs Hall-effekt-sensor er defekt.

  • Løftemotorens position-Hall-effekt-sensor er unormal.

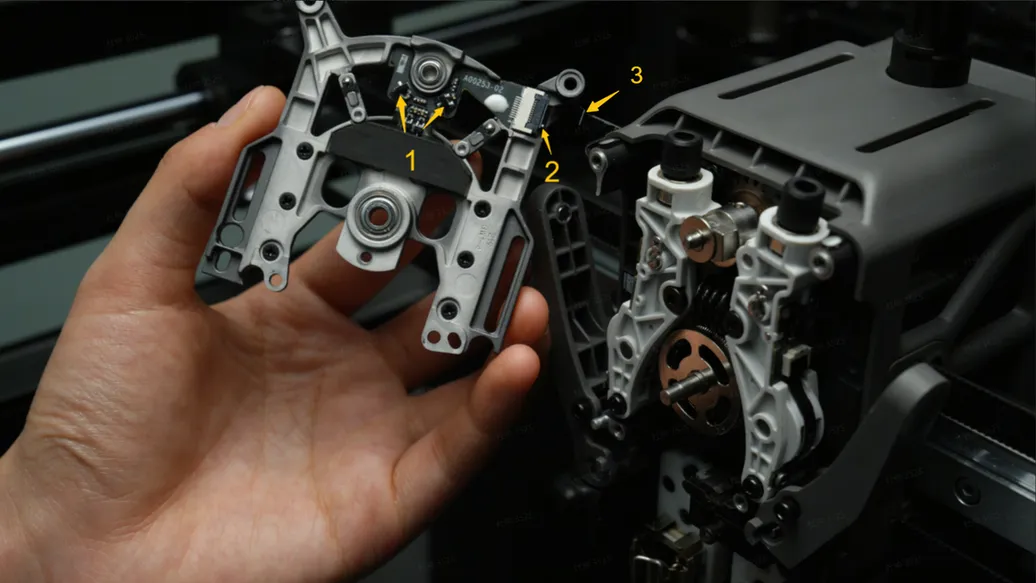

1 - Ekstruderskifte-Hall-sensor

2 - Ekstruderskifte-Hall-sensorens stik

3 - FPC til ekstruderens Hall-sensor-board

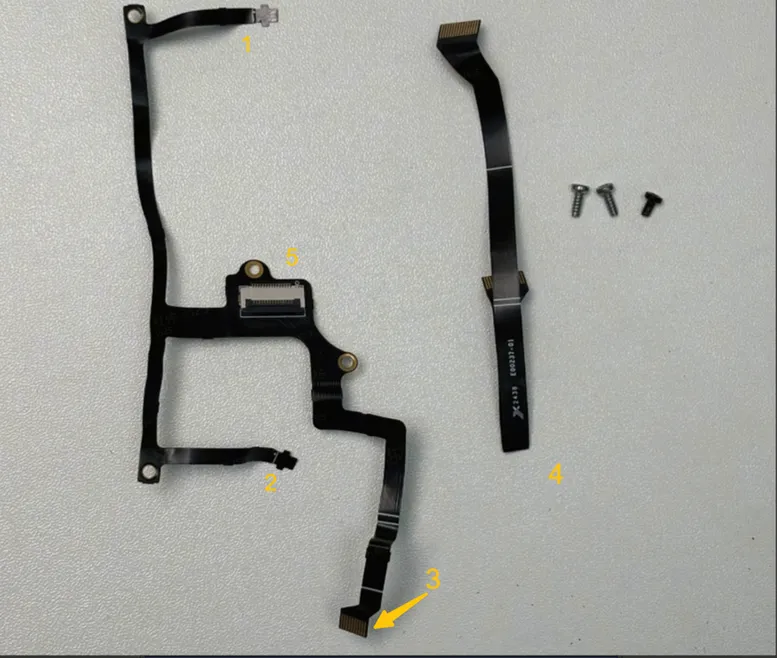

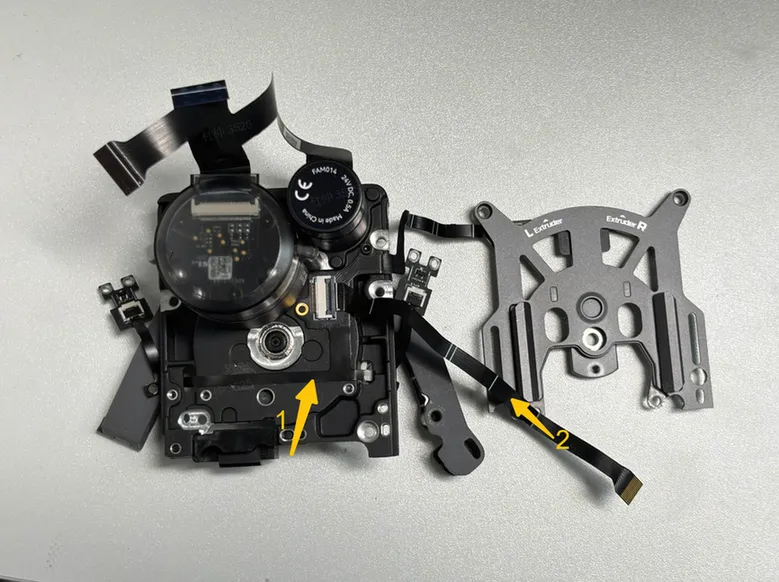

1 - Forbindelse mellem ekstruderens Hall-sensor-board og den højre filament-Hall-sensor

2 - Forbindelse mellem ekstruderens Hall-sensor-board og den venstre filament-Hall-sensor

3 - Forbindelse mellem ekstruderens Hall-sensor-board og ekstruderskifte-Hall-sensoren

4 - Stik til ekstruderens Hall-sensor-board

5 - Sokkel til ekstruderens Hall-sensor-board-stik

Fejlfinding

Sørg for, at printeren er slukket, før du afmonterer toolheaden.

Hvis du udskifter TH board, ekstruderens Hall-sensor-board, ekstruderskifte-Hall-sensoren eller løftemotorens Hall-sensor, skal du udføre kalibrering af toolhead-skift efter samling af toolheaden.

Værktøjer, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Pincet

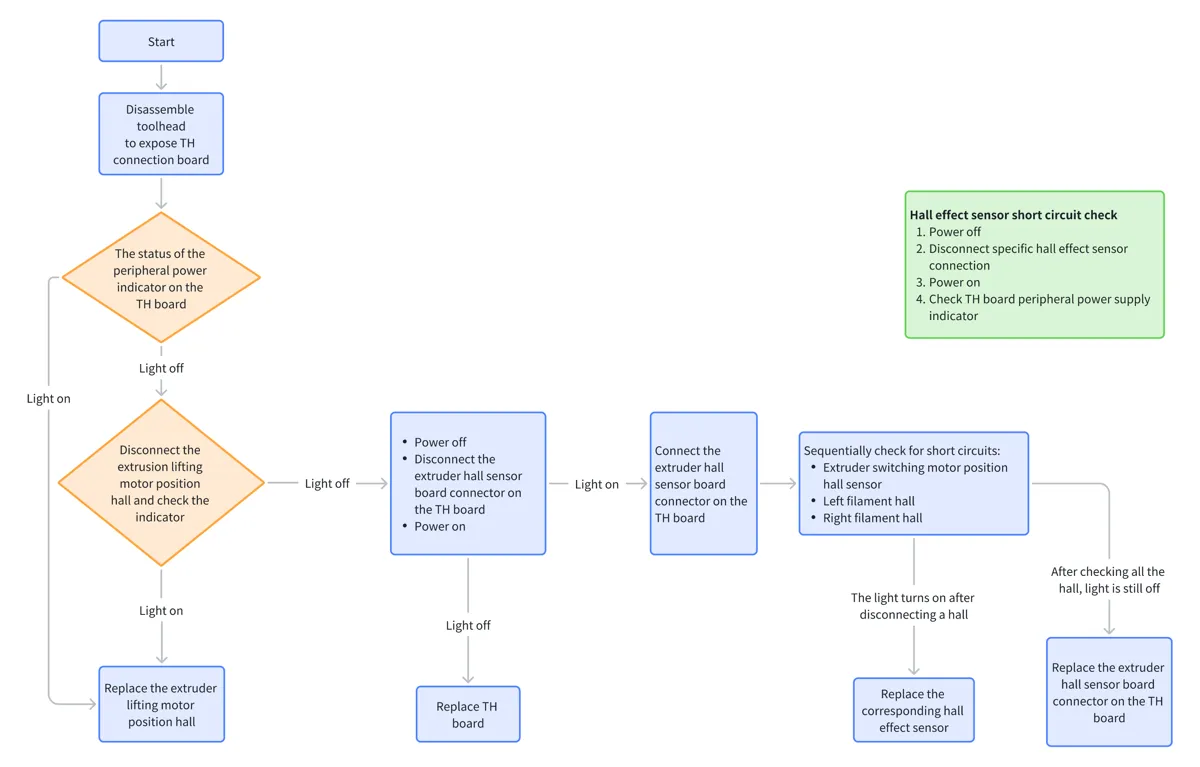

Fejlisoleringsproces

Løsninger

Brugere kan ændre rækkefølgen af disse løsninger efter behov.

Trin 1. Afmonter toolheaden for at blotlægge TH-forbindelsesboardet

Se trin 1-4 i Wiki'en Afmontering af H2D-toolhead for at blotlægge TH-forbindelsesboardet.

Trin 2. Kontrollér status for toolheadens indikator for periferiforsyning

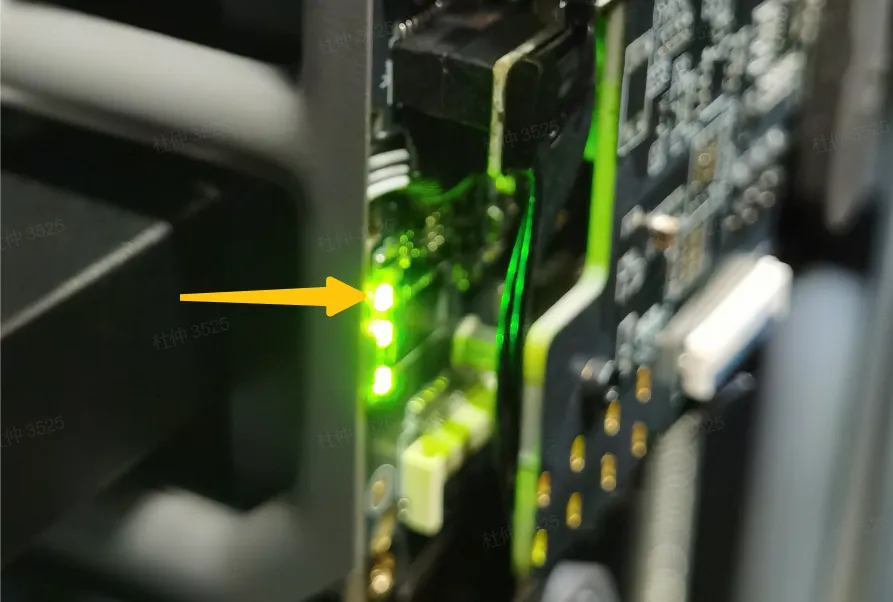

Periferiforsyningen forsyner alle Hall-sensorer. Indikatoren for periferiforsyning (herefter kaldet indikatoren) er placeret i den nederste del af TH board og viser periferiforsyningens status. Normalt lyser indikatoren konstant.

• Tænd printeren

• Kontrollér indikatorens status

  • Hvis indikatoren lyser, er periferiforsyningen normal, men ekstruderløftemotorens position-Hall-sensor er defekt og skal udskiftes. Gå videre til Trin 3.

  • Hvis indikatoren er slukket, er periferiforsyningen unormal. Enhver Hall-sensor eller TH board i periferiforsyningskæden kan være defekt. Gå videre til Trin 4.



Trin 3. Kontrollér for kortslutning i løftemotorens position-Hall-sensor

• Sluk printeren.

• Afbryd løftemotorens position-Hall-sensor-ledninger.
  Mens TH-forbindelsesboardet er blotlagt, skal du bruge en pincet til at afbryde løftemotorens position-Hall-sensor-ledninger.

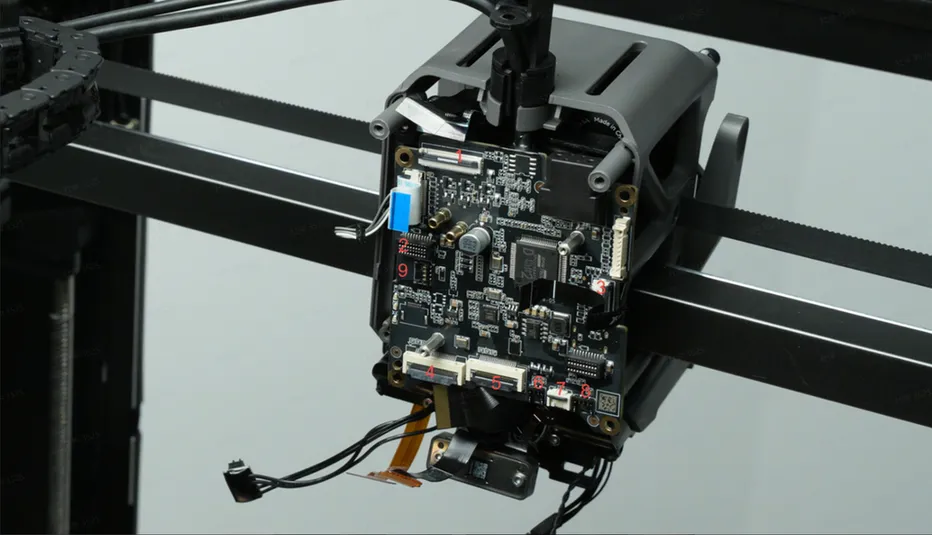

7 - Stik til løftemotorens position-Hall-sensor 3 - Stik til ekstruderens Hall-sensor-board

• Tænd printeren

• Kontrollér indikatorens status

  • Hvis indikatoren tænder, er Hall-sensoren unormal. Se Wiki'en Afmontering af H2D-toolhead for at udskifte løftemotorens position-Hall-sensor.

  • Hvis indikatoren fortsat er slukket, gå videre til Trin 4.



Trin 4. Afbryd stikket til ekstruderens Hall-sensor-board, og kontrollér indikatoren for periferiforsyning

• Hvis indikatoren tænder, er ekstruderens Hall-sensor-board eller de tilhørende Hall-sensorer kortsluttet. Gå videre til Trin 5 for yderligere fejlfinding.

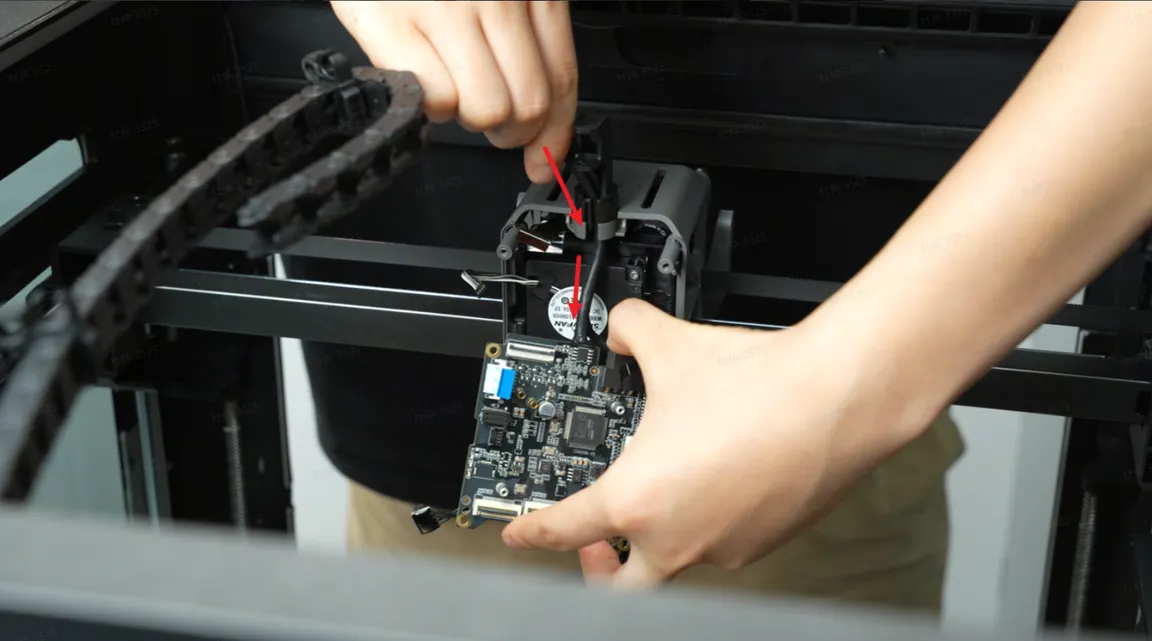

• Hvis indikatoren fortsat er slukket, se trin 1-8 i Wiki'en Afmontering af H2D-toolhead for at udskifte TH board.

Trin 5. Kontrollér for kortslutninger i Hall-sensorerne foran på ekstruderen

• Afmonter ekstruderens frontdæksel
  Se Wiki'en Afmonter og monter H2D-ekstruderen

• Kontrollér i rækkefølge for kortslutninger i ekstruderskiftemotorens position-Hall-sensor, den venstre filament-Hall og den højre filament-Hall.

  • Under kontrollen afbrydes den angivne Hall-sensors stik (printeren slukket)

  • Se, om indikatoren tænder (printeren tændt)

  • Hvis den tænder, er Hall-effekt-sensoren unormal og skal udskiftes.

  • Hvis den fortsat er slukket, gå videre til Trin 5.

Trin 6. Udskift ekstruderens Hall-sensor-board og stik

Se Wiki'en Afmontering af H2D-toolhead for at afmontere ekstruder-enheden, fjerne skruerne og udskifte ekstruderens Hall-sensor-board og stik.

Hvis ovenstående løsninger ikke løser problemet, opret en sag og upload printerens logfiler.
