HMS_07FE-8100-0002-0001 Ekstruderomskiftningen er unormal. Kontrollér, om der sidder noget fast i toolhead.

Problembeskrivelse

Ekstruderomskiftningsmekanismen omfatter: omskiftningsmotor, tandhjul, knaster samt venstre og højre omskiftningsmedløber. Under omskiftningen driver omskiftningsmotoren omskiftningsmedløberne til at svinge fra side til side. Hvis svingmodstanden er for stor under processen, mislykkes omskiftningen.

Mulige årsager:

• Filament sidder fast inde i ekstruderen.

• En defekt komponent eller fremmedlegemer sidder fast i omskiftningsmekanismen.

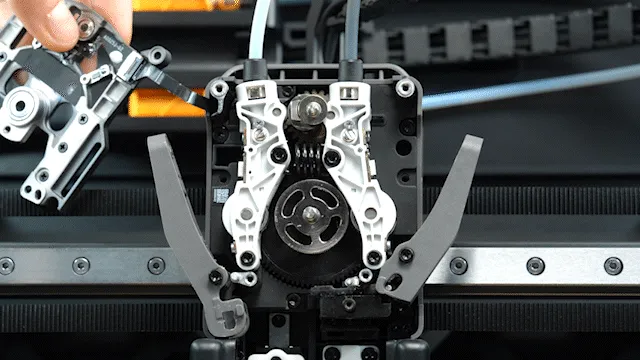

Dette billede viser, hvordan ekstruderen skifter retning. Forsøg ikke at udføre denne handling manuelt.

Fejlfinding

Nødvendige værktøjer og materialer

• H2.0-unbrakonøgle

• H1.5-unbrakonøgle

• Pincet

• Skævbider/saks

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Prøv at skifte ekstruderen manuelt.

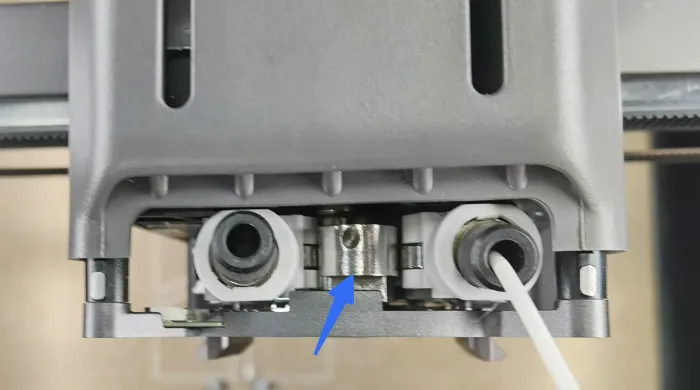

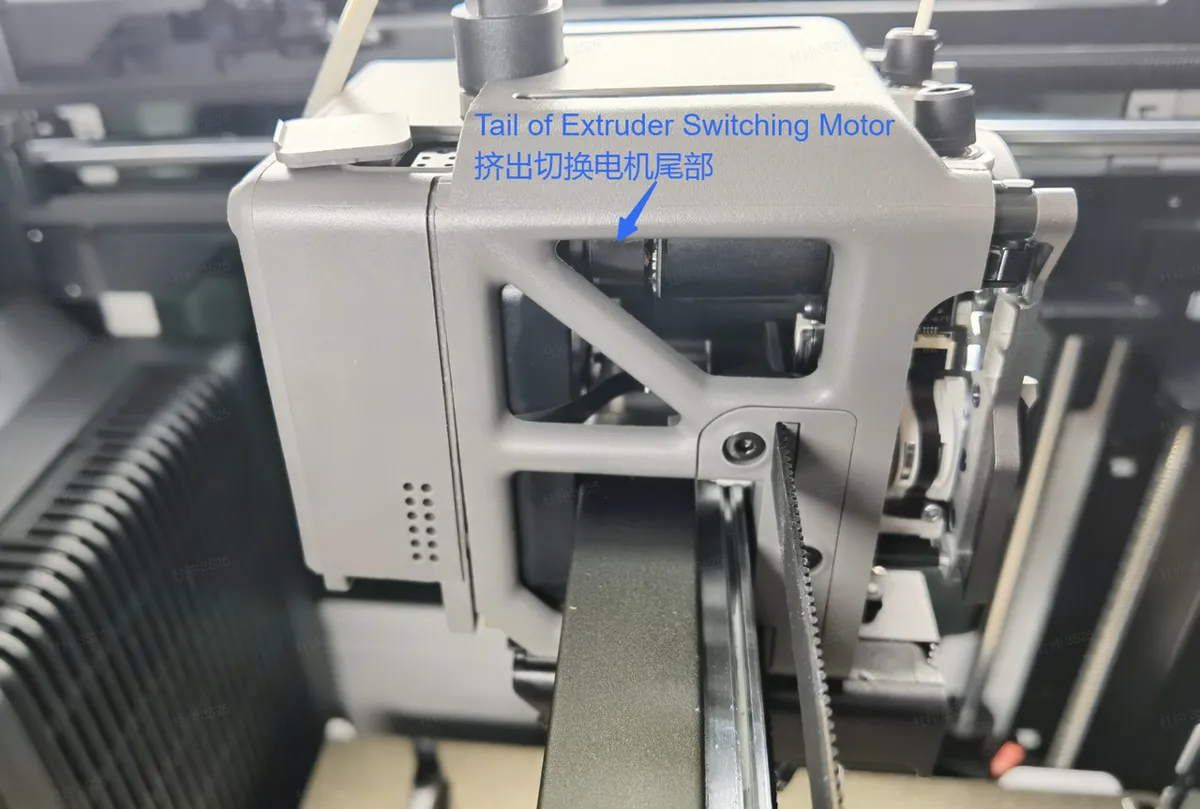

• Som vist på billedet nedenfor kan du manuelt skifte enden af ekstruderomskiftningsmotoren for at se, om omskiftningsknasten roterer cirka 90°.

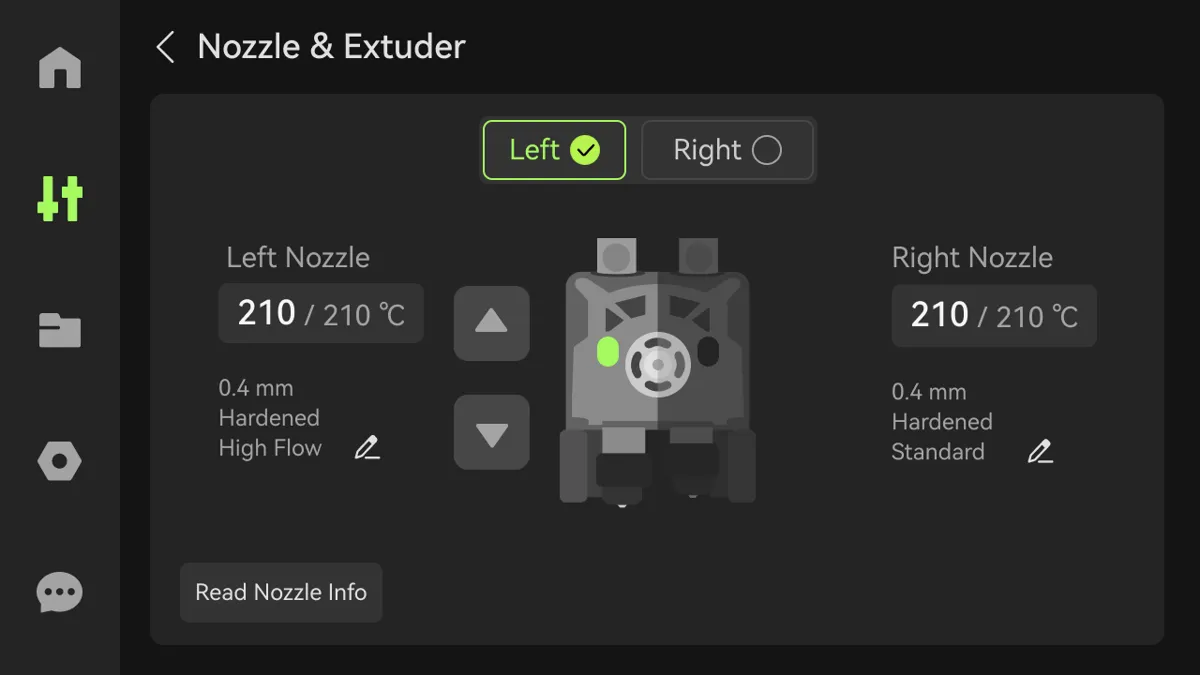

• Tryk på skærmen for at vælge venstre eller højre dyse og se, om ekstruderen skifter normalt.

• Hvis ekstruderen skifter normalt, er fejlfindingen afsluttet. Hvis ikke, skal du gå til trin 2.

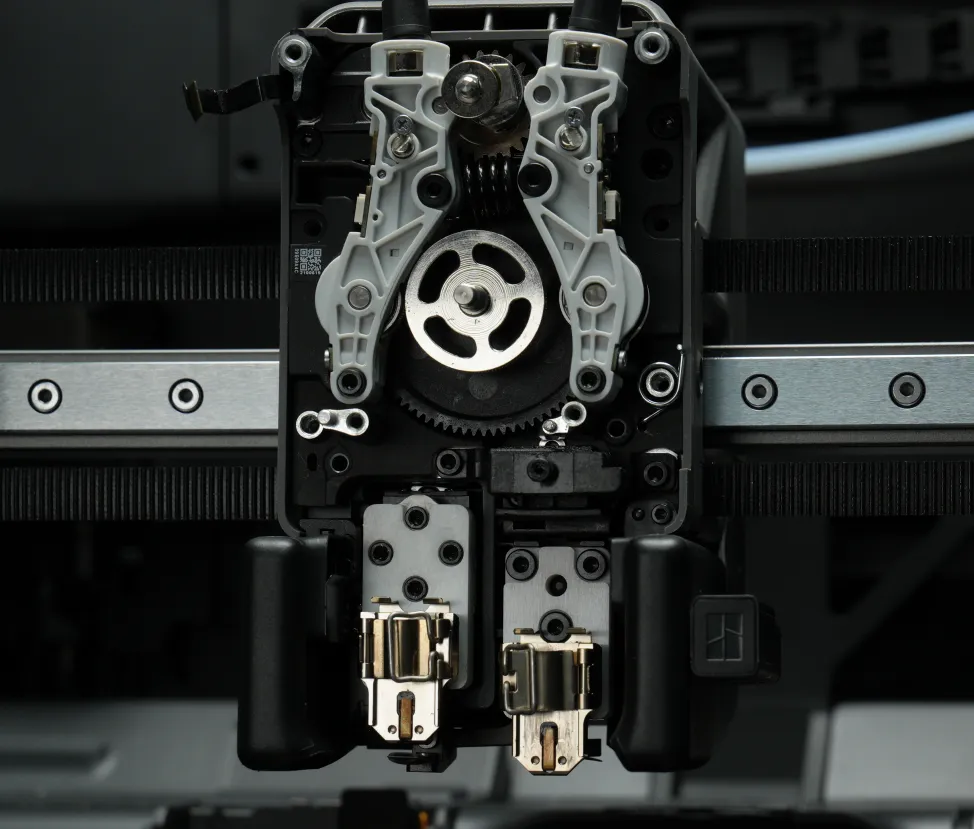

Trin 2. Fjern hotends og hurtigskifte-værktøjsgrænsefladen for at frilægge omskiftningsmekanismen

Se trin 1-5 i Sådan afmonterer og monterer du H2D-ekstruderen for at frilægge ekstruderomskiftningsmekanismen.

Trin 3. Fjern filamentet inde i ekstruderen

Brug en skævbider eller en saks til at fjerne filamentet inde i ekstruderen.

Trin 4. Kontrollér tandhjul, knast og ekstrudermedløbere

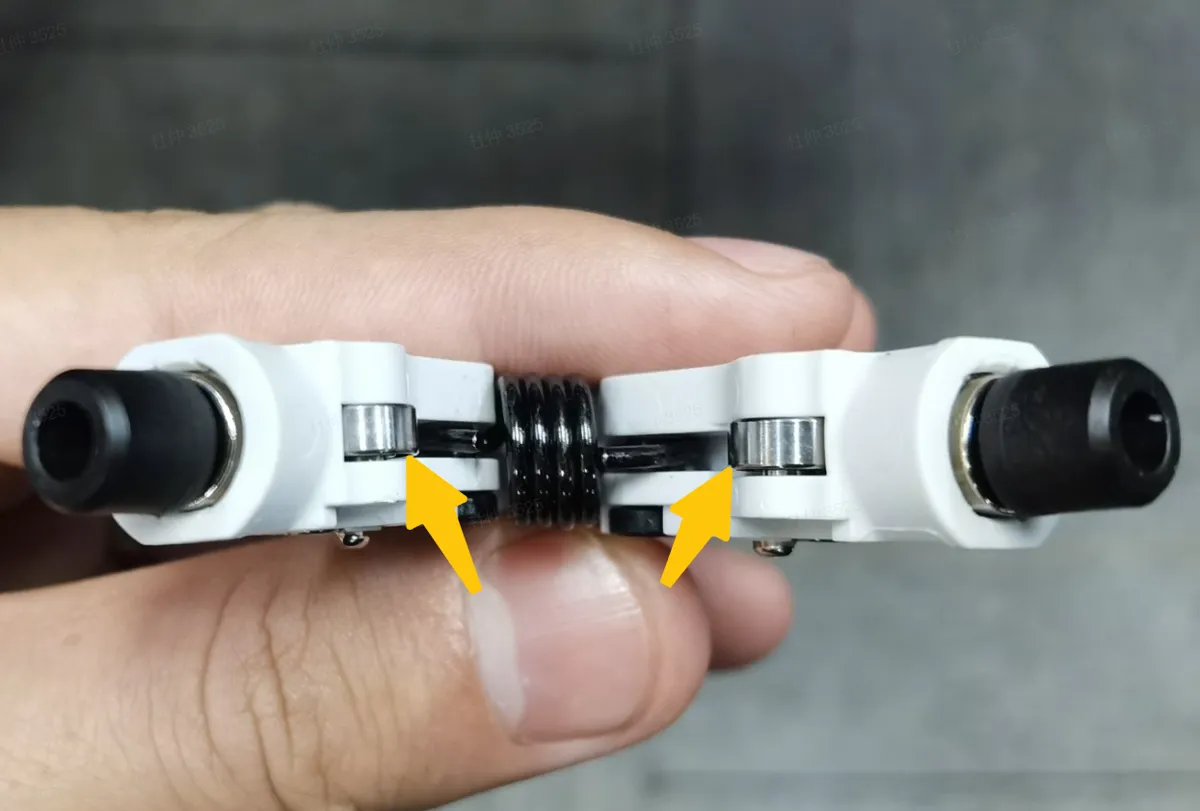

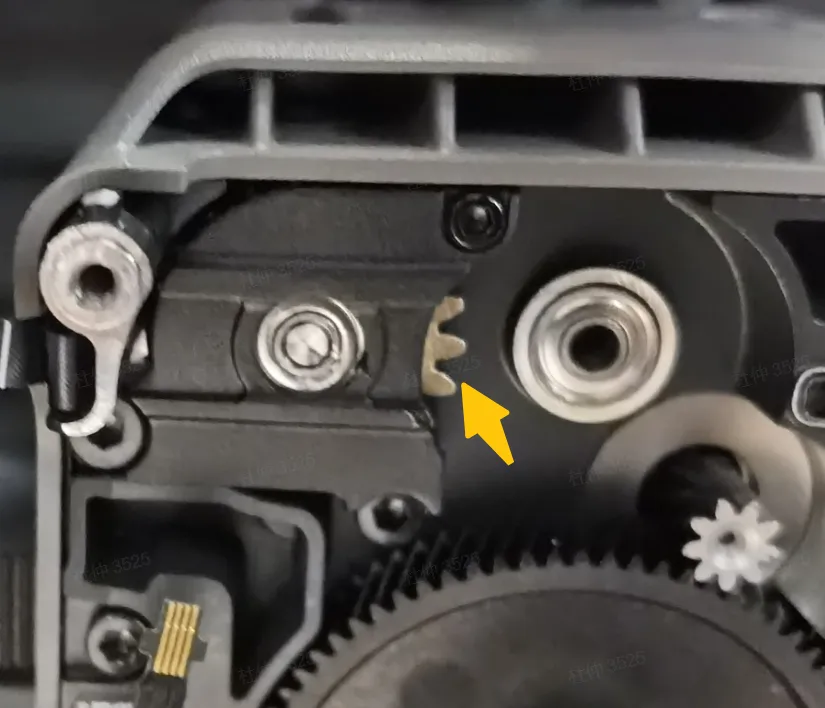

Ekstruderomskiftningens drivtandhjul og omskiftningsknasten er i indgreb via tandhjulet. Omskiftningsknasten er i kontakt med rullerne på venstre og højre drevne ekstrudermedløber. Hvis der er fremmedlegemer mellem delene, skal du bruge en pincet eller en børste til at rengøre det. Hvis overfladen på en del er beskadiget, skal du udskifte den.
Se: Udskift H2D-ekstruderens Hall-sensorprint/2004-omskiftningsmotorenhed.

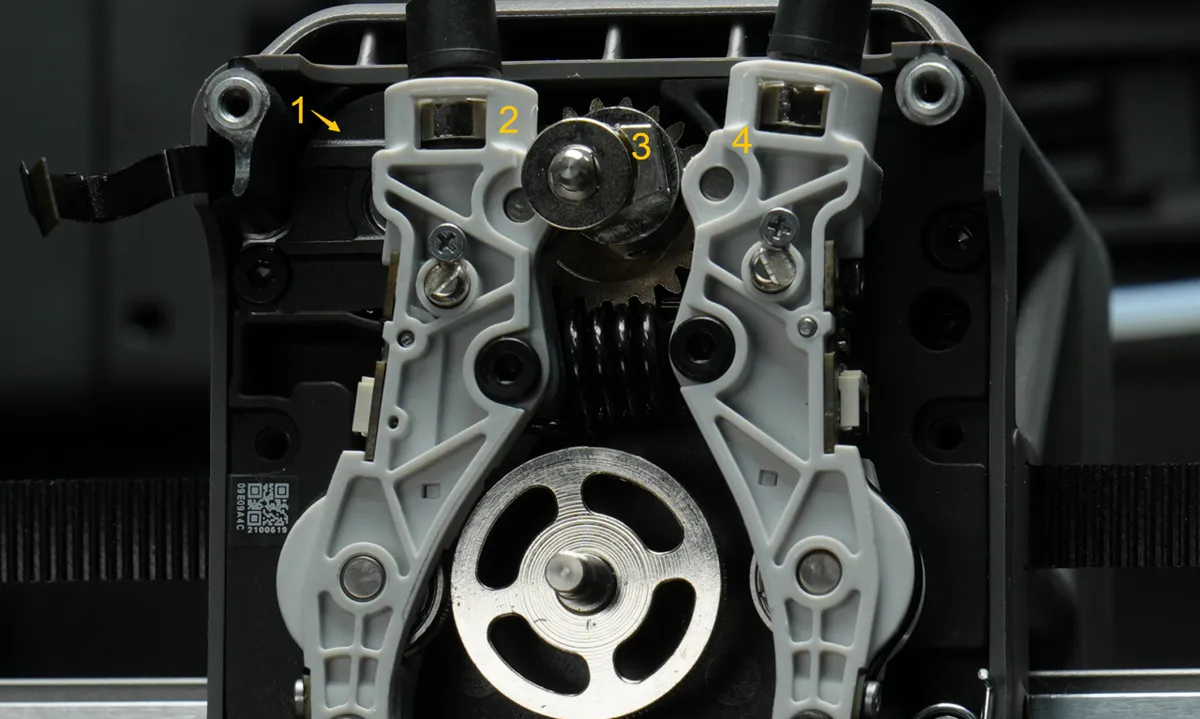

1-Ekstruderomskiftningens drivtandhjul 2-Venstre ekstrudermedløber 3-Ekstruderomskiftningsknast 4-Højre ekstrudermedløber

Trin 5. Montering af ekstruderomskiftningsmotoren

Se: Udskift H2D-ekstruderens Hall-sensorprint/2004-omskiftningsmotorenhed for at montere omskiftningsmotorenheden.

Efter monteringen skal du udføre positionskalibrering af toolhead-motoren.

Trin 6. Tryk på skærmen for at forsøge at skifte ekstruderen igen

Udfør trin 1 og prøv at skifte ekstruderen. Hvis omskiftningen lykkes, og der ikke udløses nogen alarm, er fejlfindingen vellykket.

Hvis ovenstående løsninger ikke løser problemet, skal du oprette en sag og uploade printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl.
