Udskiftningsguide til flow blocker-enheden på X2D

Flow blocker-enhed

🔎 Find X2D flow blocker-enheden i Bambu Lab-butikken.

Flow blocker-enheden sidder i bunden af toolhead og bruges til at skifte position på flow blocker-pladen og samtidig styre, hvor højt det højre hjælpe-hotend sidder.

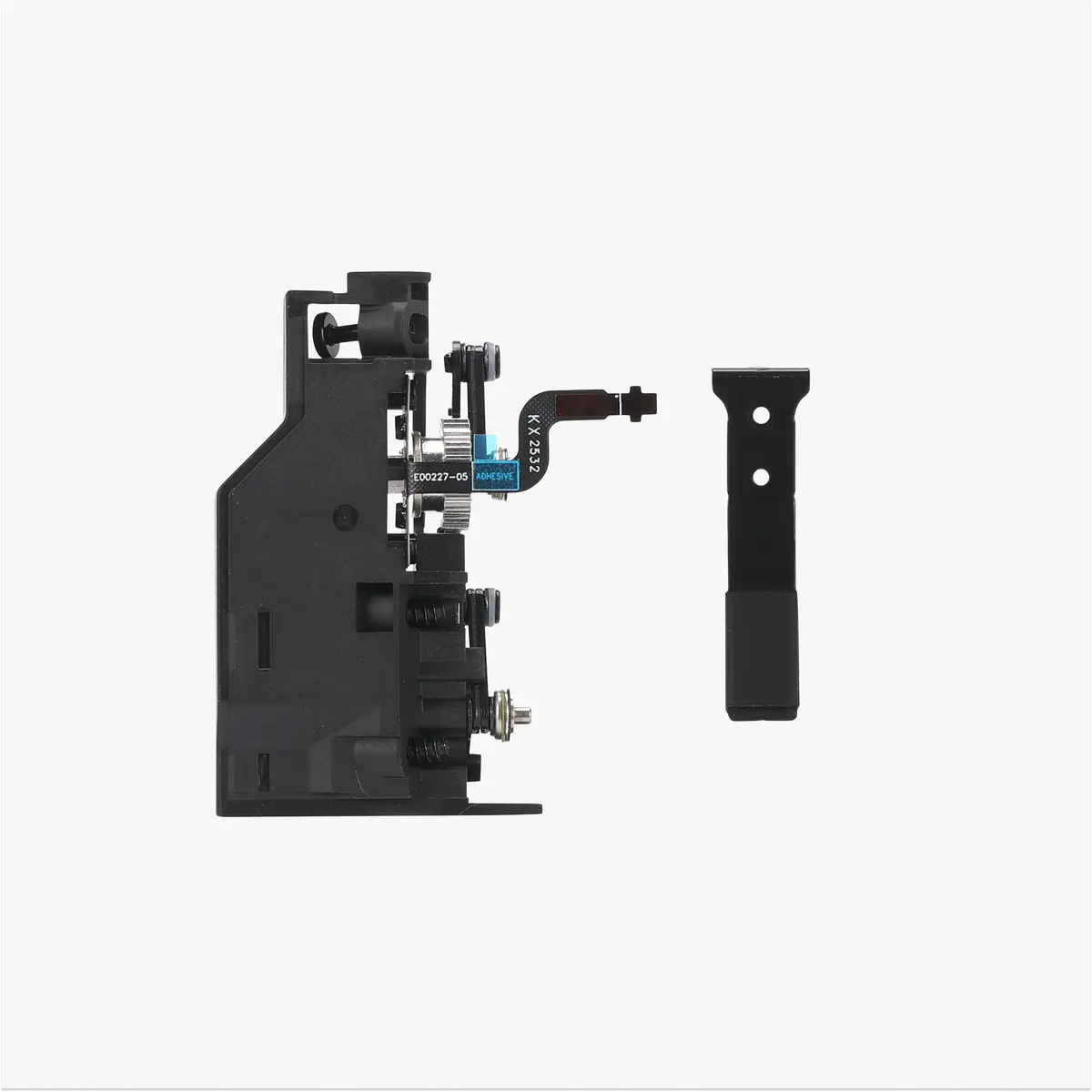

Pakken med flow blocker-enheden indeholder:

1. Flow blocker-enhed
2. Fastgørelsesskruer ( x3 )
3. Flow blocker-plade


Printermodel det gælder for

Bambu Lab X2D

Hvornår skal den udskiftes

• Flow blocker-pladen kan ikke skifte position korrekt, eller det højre hjælpe-hotend kan ikke bevæge sig normalt op og ned.

Nødvendigt værktøj og materialer

• Ny flow blocker-enhed
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og toolhead-ledninger. Udfører du opgaver med printeren tændt, kan det give kortslutning og dermed skade elektronikken og udgøre en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Har du spørgsmål eller tvivl om denne guide, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Afmonter flow blocker-enheden

Trin 1. Afmonter toolhead-kabinettet

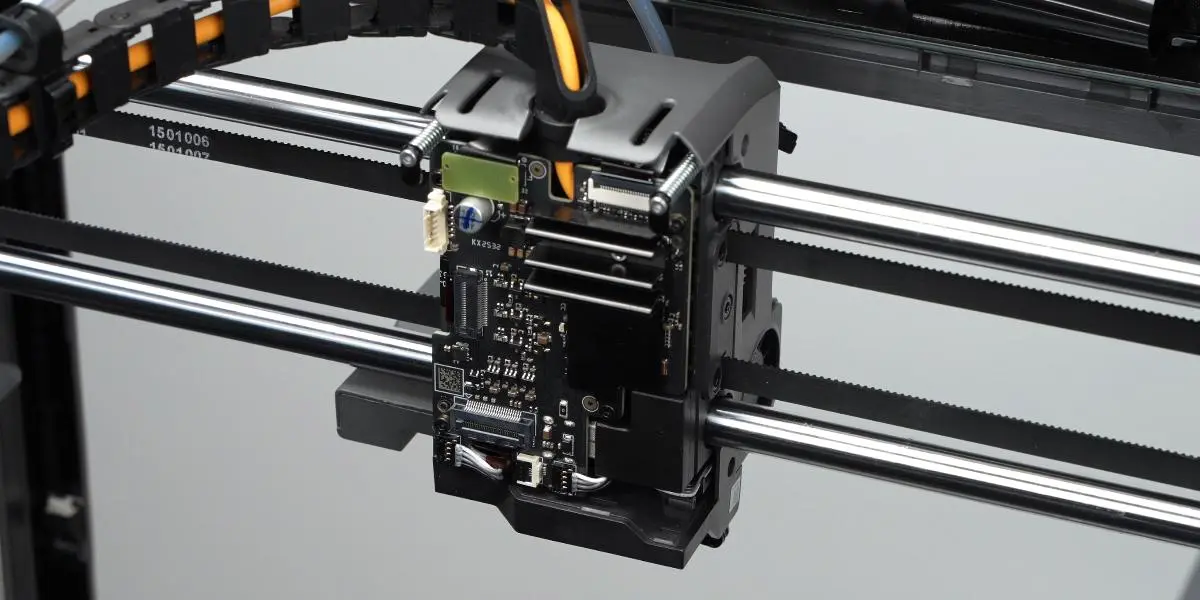

Se udskiftningsguiden til toolhead-kabinettet på X2D for at afmontere for- og bagdækslet på toolhead.

Trin 2. Afmonter flow blocker

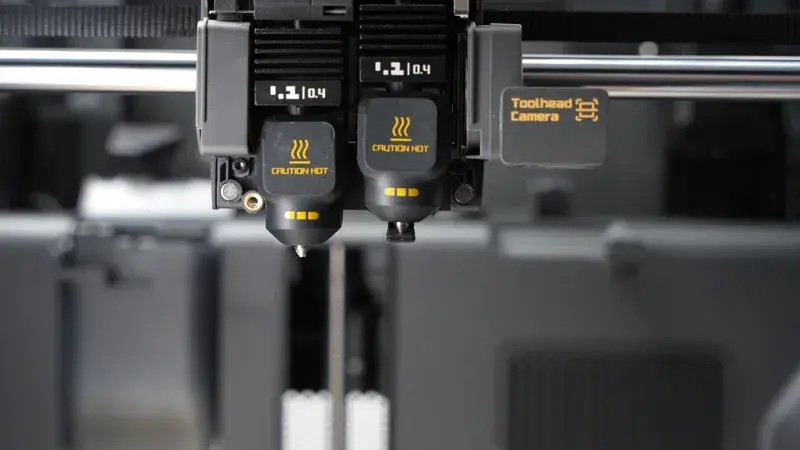

• Skub løftehåndtaget til venstre for at flytte flow blocker-pladen til venstre hotend-position.

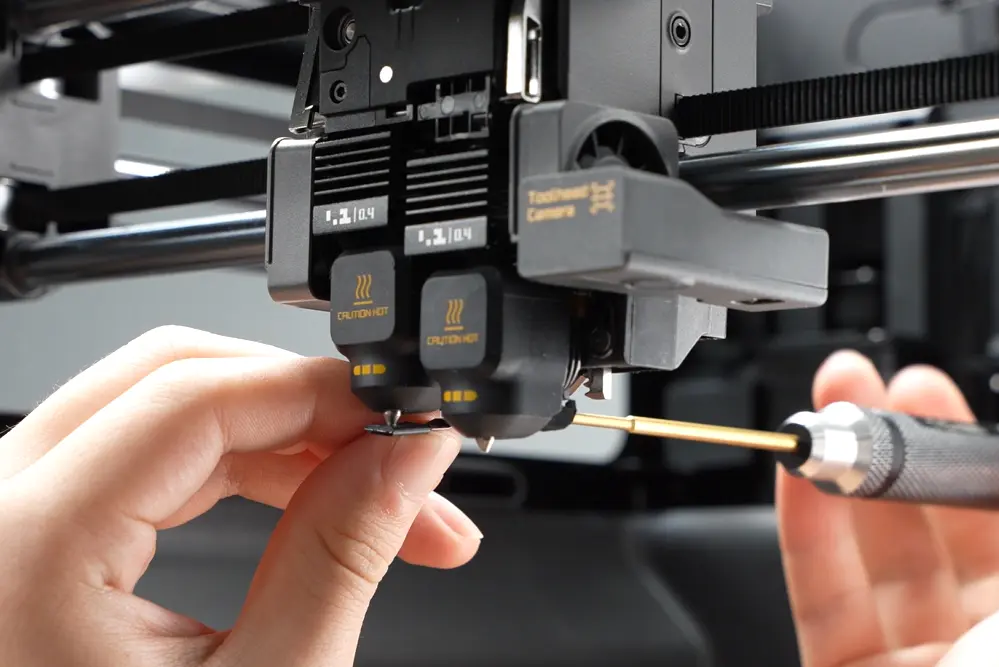

• Brug en H1.5 unbrakonøgle til at fjerne én fastgørelsesskrue bag på toolhead, og tag derefter flow blocker-pladen af.



Trin 3. Afmonter flow blocker-enheden

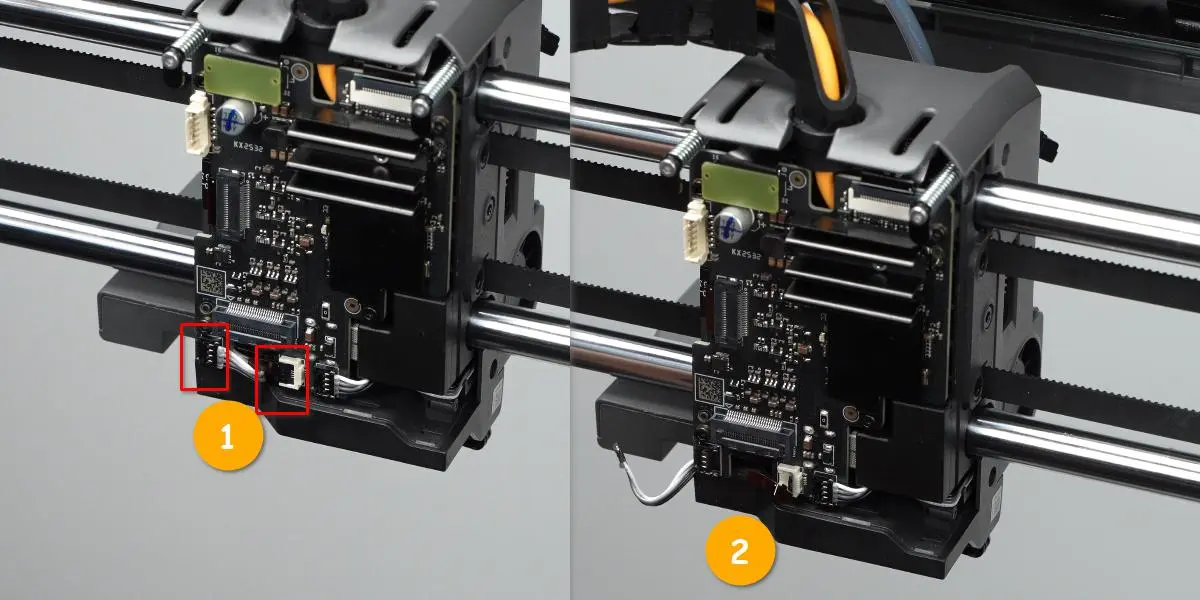

• Afbryd kablerne til den højre hotend-blæser og flow blocker-enheden fra TH-printkortet.

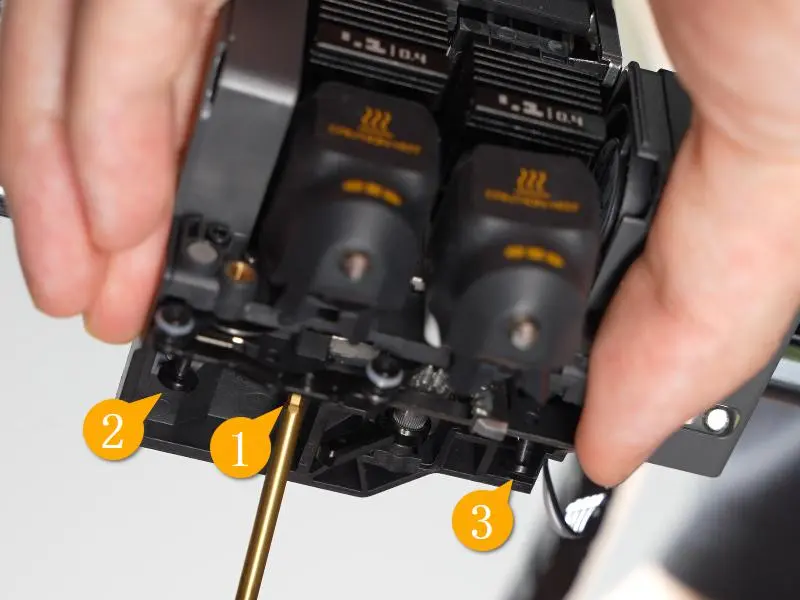

• Find de tre skruer, der holder flow blocker-enheden bag på toolhead. Brug en H2.0 unbrakonøgle til at løsne dem helt og tag flow blocker-enheden af (skruerne har en anti-fald-konstruktion, så det er nok at løsne dem helt, og du behøver ikke fjerne dem).



Da de tre skruer, der holder flow blocker-enheden, sidder i en blind vinkel, anbefaler vi, at du finder skruerne sådan her:

• Læg din telefon med skærmen opad på varmepladen, åbn frontkameraet, og brug kameravisningen til at finde skruerne;
• Mærk efter området bag flow blocker-enheden med hånden for at finde skruernes forsænkede huller på følelsen;
• Tag bagpladen af; skruerne kan ses fra den bageste spindelposition.

Monter flow blocker-enheden

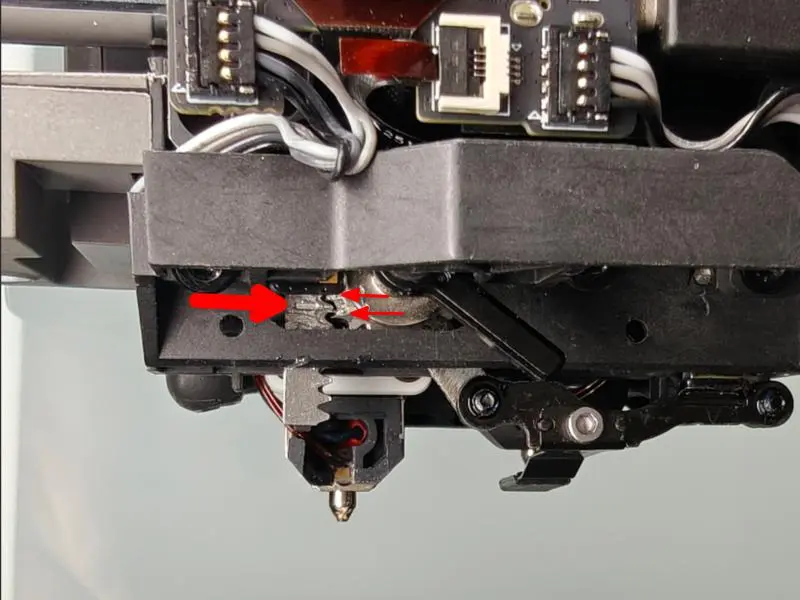

Påmindelse ved montering: Den markerede rille skal placeres mellem de to gear-tænder med fremspring!

Trin 1. Monter flow blocker-enheden

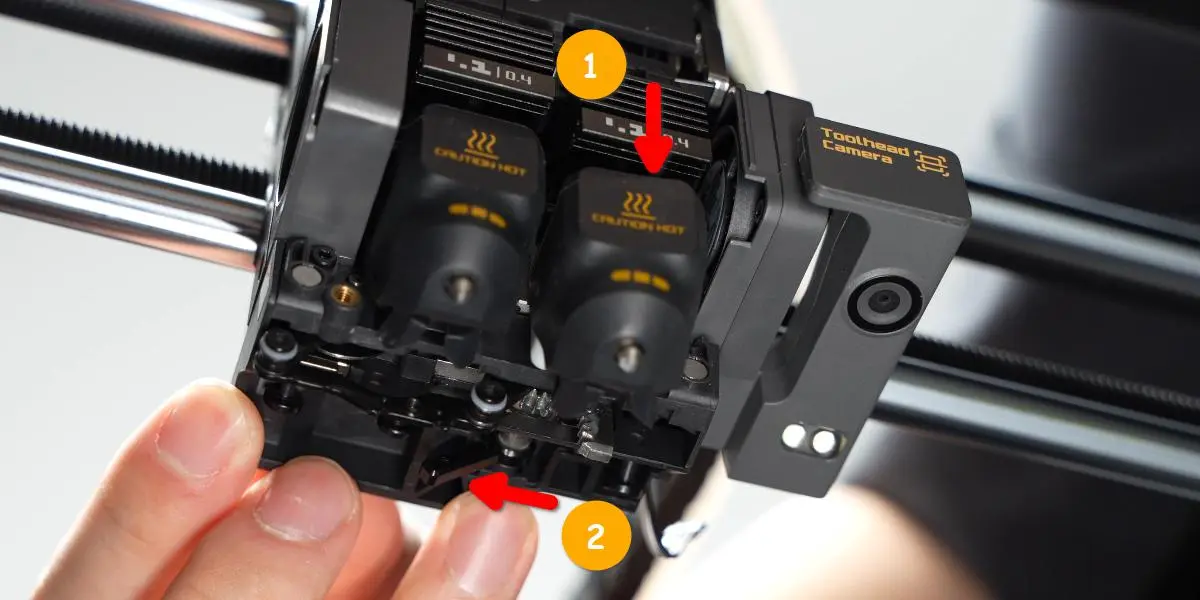

Sørg for, at det højre hjælpe-hotend er i den laveste position i toolhead, og flyt flow blocker-enhedens håndtag helt til venstre.

Monter flow blocker-enheden under toolhead.
Sørg for, at gearet på flow blocker-enheden og tandstangen på toolhead går korrekt i indgreb.
Spænd derefter de tre skruer i rækkefølge.

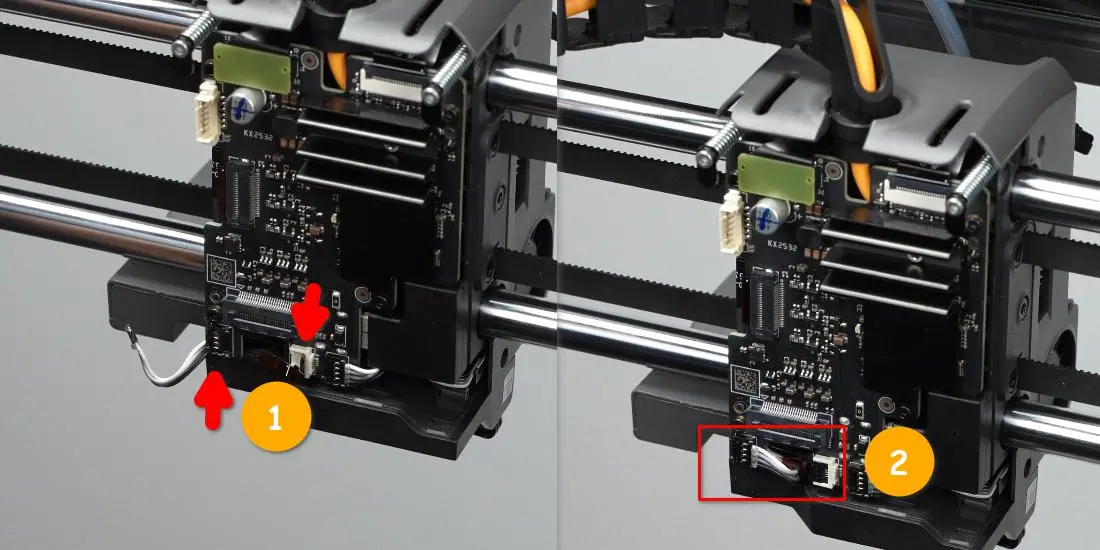

Tilslut kablet til flow blocker-enheden og kablet til den højre hotend-blæser.

Da de tre skruer, der holder flow blocker-enheden, sidder i en blind vinkel, anbefaler vi, at du finder skruerne sådan her:

• Læg din telefon med skærmen opad på varmepladen, åbn frontkameraet, og brug kameravisningen til at finde skruerne;
• Mærk efter området bag flow blocker-enheden med hånden for at finde skruernes forsænkede huller på følelsen;
• Tag bagpladen af; skruerne kan ses fra den bageste spindelposition.

Trin 2. Monter flow blocker-pladen

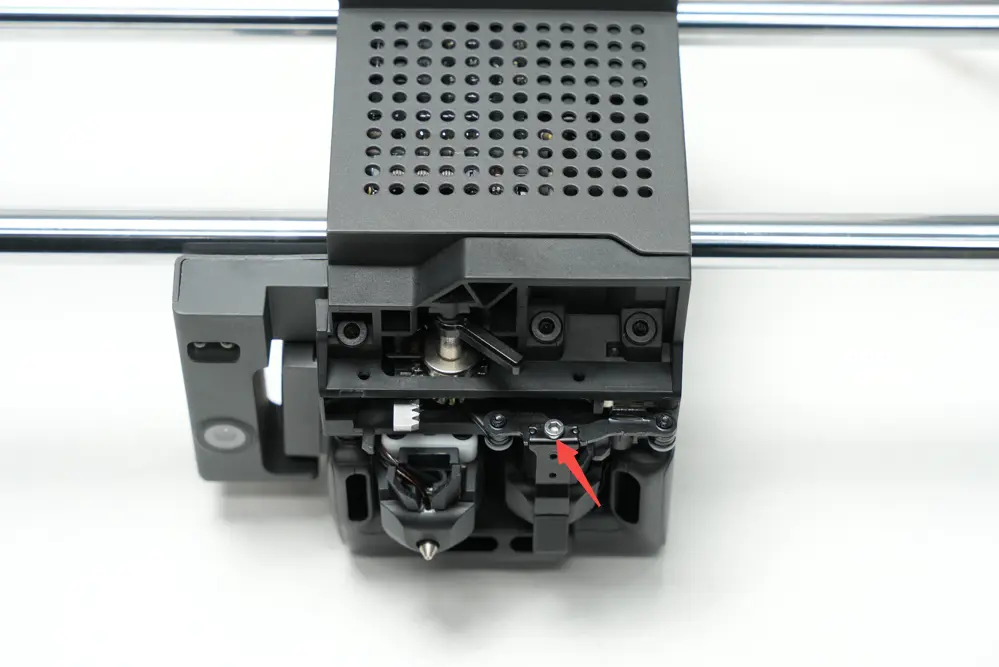

Ret det runde hul på flow blocker-pladen ind efter monteringstappen på flow blocker-enhedens beslag, og fastgør den med én skrue ved hjælp af en H1.5 unbrakonøgle.

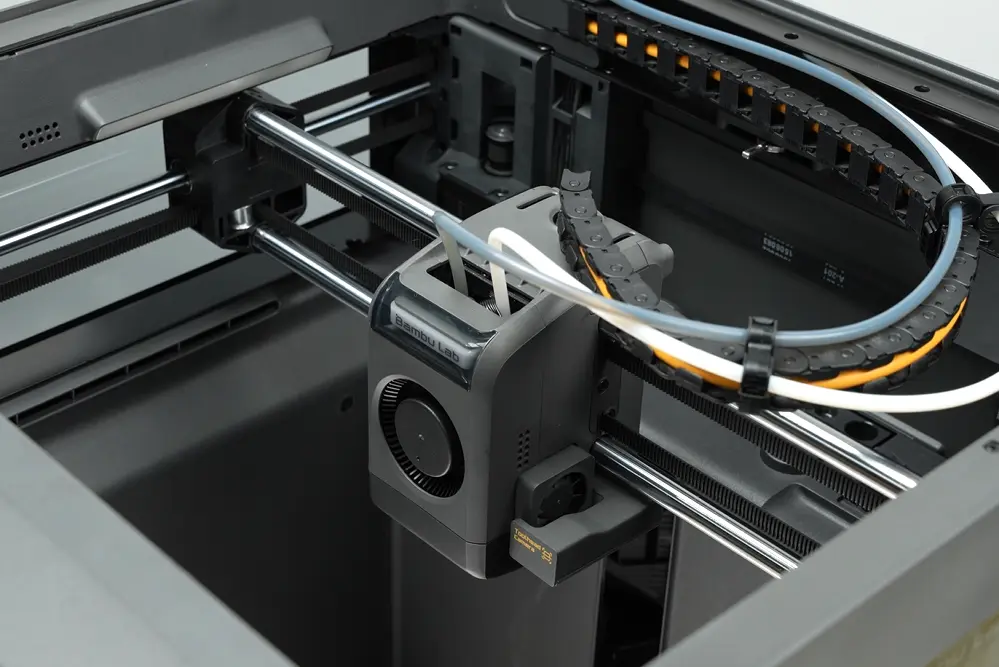

Trin 3. Monter toolhead-kabinettet

Se udskiftningsguiden til toolhead-kabinettet på X2D for at montere toolhead-kabinettet.

Bekræft at det virker

✅ Flyt flow blocker-enhedens håndtag til venstre og højre for at bekræfte, at flow blocker-pladen skifter normalt, og at det højre hjælpe-hotend bevæger sig jævnt og korrekt.

Støder du på problemer, så gå dine trin igennem igen og tjek alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
