HMS_07FE-8100-0001-0001 Ekstruderens skiftemotor fungerer unormalt. Kontrollér, om forbindelseskablet sidder løst.

Beskrivelse af problemet

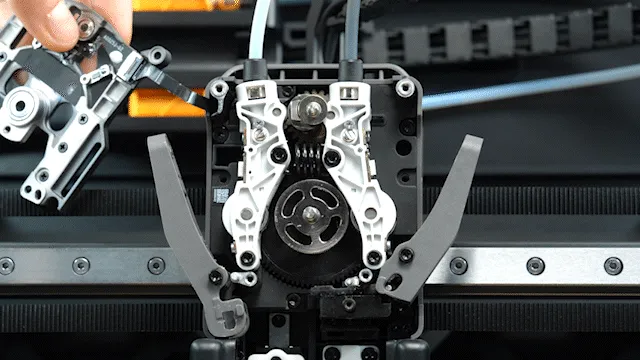

Ekstruderens skift mellem venstre og højre drives af en skiftemotor. Under skiftet registrerer systemet skiftemotorens forbindelsesstatus. Hvis skiftemotorens signal registreres som afbrudt, medfører det, at skiftet mislykkes, og printopgaven sættes på pause. Problemet skal løses, før printningen kan fortsætte.

Mulige årsager til problemet omfatter:

• MC-TH-kabelstikket sidder løst

• Løs forbindelse i stikket til ekstruderens skiftemotor

• Fejl på ekstruderens skiftemotor

• Løs forbindelse mellem TH-forbindelsesprintet og TH board

• Fejl på TH-forbindelsesprintet

Ekstruderens skiftemotor og køleventilatoren til emnet er forbundet til TH-forbindelsesprintet, som derefter er forbundet til TH board via stikket.

Fejlfinding

Sørg for, at printeren er slukket, før du afmonterer værktøjshovedet.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Pincet

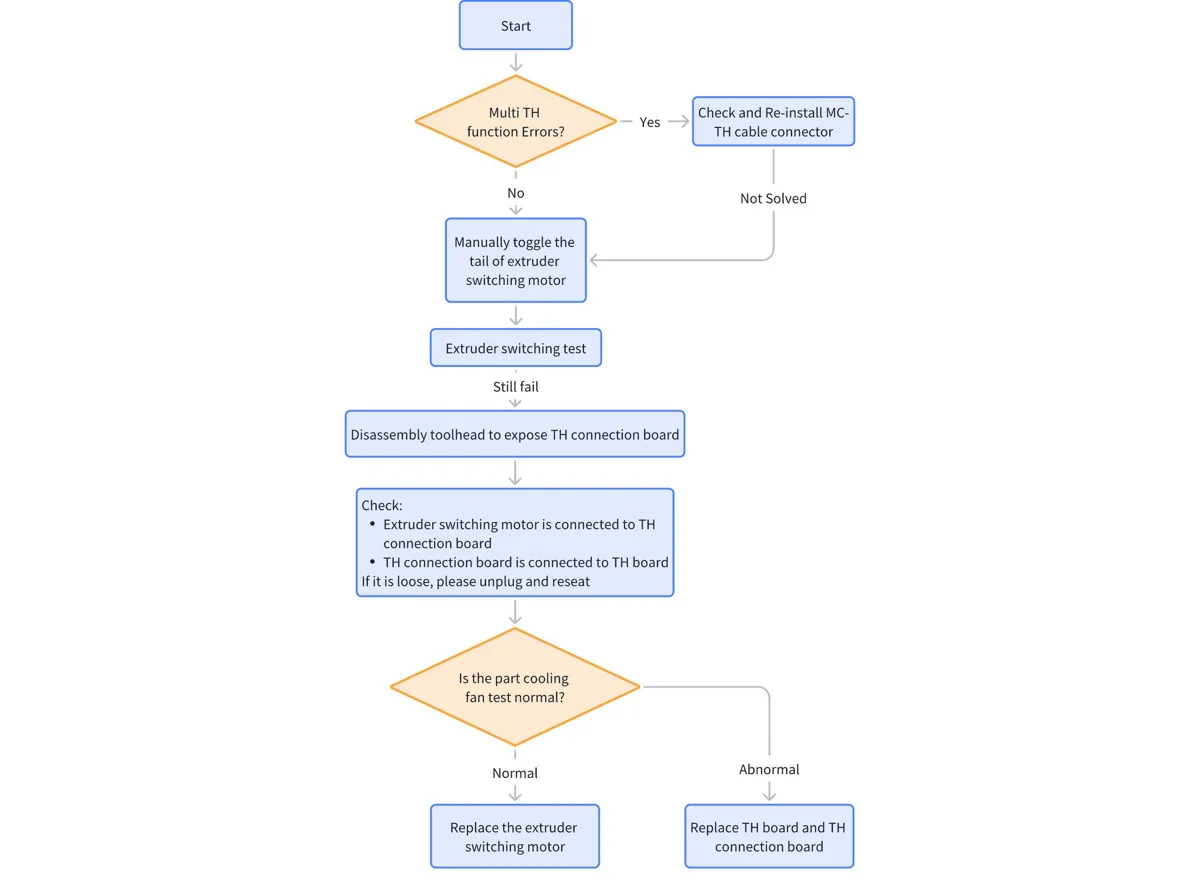

Fejlisoleringsproces

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1: Genstart enheden, og kontrollér, om problemet er løst. Hvis problemet fortsætter, så fortsæt med følgende fejlfindingstrin.

Trin 2: Kontrollér, om flere funktioner i værktøjshovedet fejler samtidigt

Kontrollér, om følgende forhold optræder samtidigt:

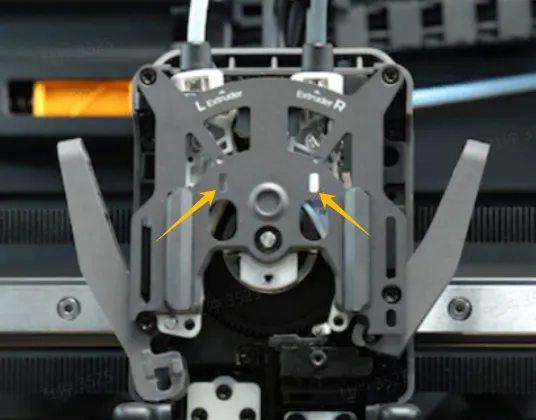

• Selvom et forbrugsmateriale tydeligt er indført i værktøjshovedet, er begge indikatorlys for indføringsregistrering slukkede, eller indføringsindikatorlysene blinker med høj frekvens.

• HMS-alarm, der angiver en fejl i værktøjshovedmodulet

Hvis begge forhold er til stede, tyder det på, at forbindelseskablet mellem MC board og TH board kan være løst eller have dårlig kontakt. Se Trin 2 for inspektion.
Hvis ikke, så fortsæt til Trin 3.

Trin 3: Kontrollér for løs forbindelse mellem MC board og TH board

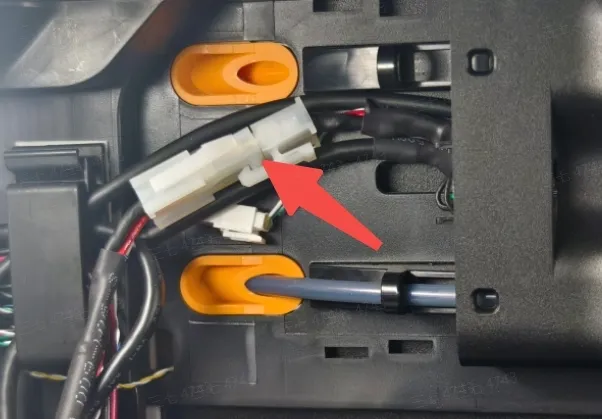

Se Wiki - Udskiftning af AP board. Fjern dækslet over AP board, og undersøg låsen på MC-TH-kabelstikket for at se, om det sidder løst. Hvis det gør, så tilslut det igen med strømmen slukket.

Trin 4. Drej ekstruderens skiftemotor manuelt, og prøv at skifte igen

• Drej ekstruderens skiftemotor manuelt for at fjerne eventuel fastklemning i skiftemekanismen.

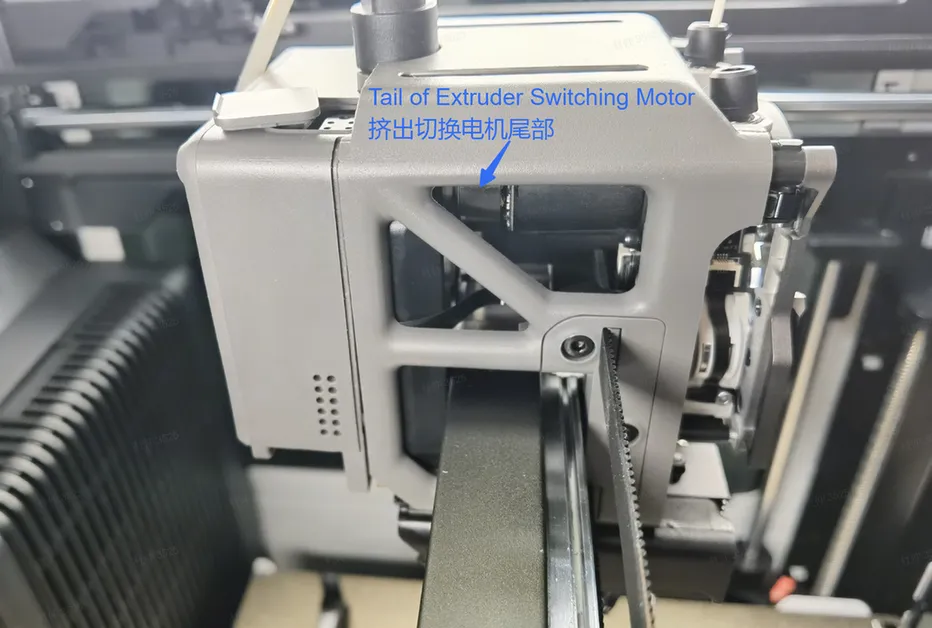

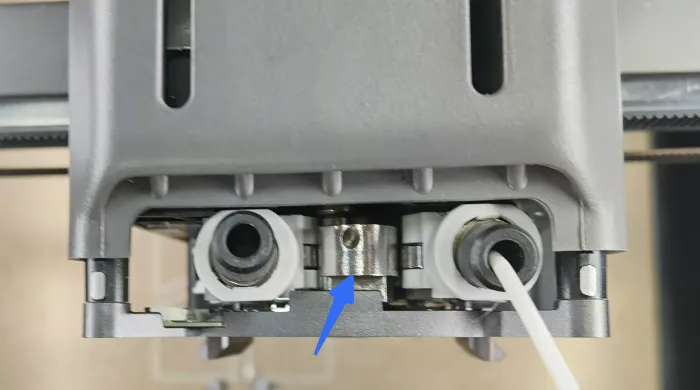

  Som vist på billedet nedenfor drejer du enden af ekstruderens skiftemotor manuelt og observerer, at ekstruderens skiftekam drejer ca. 90°.

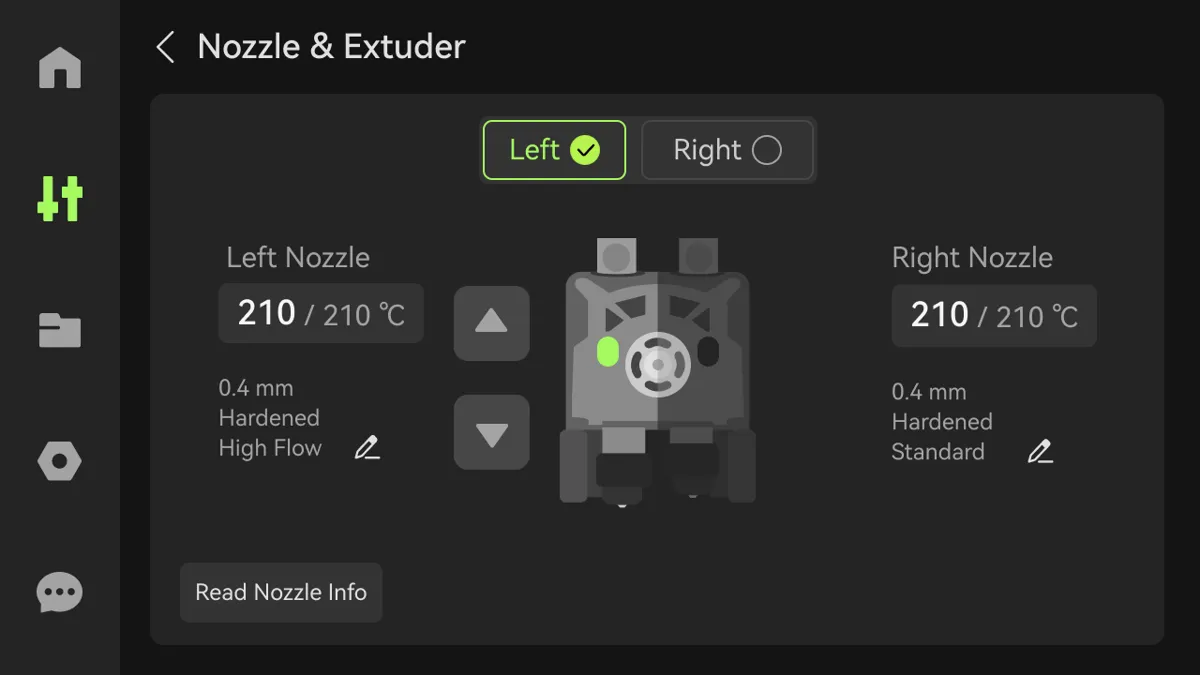

• Gå på printerens skærm til hotend- og ekstrudermodulet, og klik derefter på venstre og højre ekstruder for at kontrollere, om skiftet fungerer normalt.

  Hvis det er normalt, er fejlfindingen afsluttet. Hvis skiftet stadig mislykkes, så fortsæt til Trin 5.

Trin 5. Afmontér værktøjshovedet, blotlæg TH-forbindelsesprintet, og kontrollér forbindelserne til skiftemotoren og TH-forbindelsesprintet

• Se trin 1-4 i Wiki-vejledningen Afmontering og montering af H2D-værktøjshoved for at blotlægge TH-forbindelsesprintet.

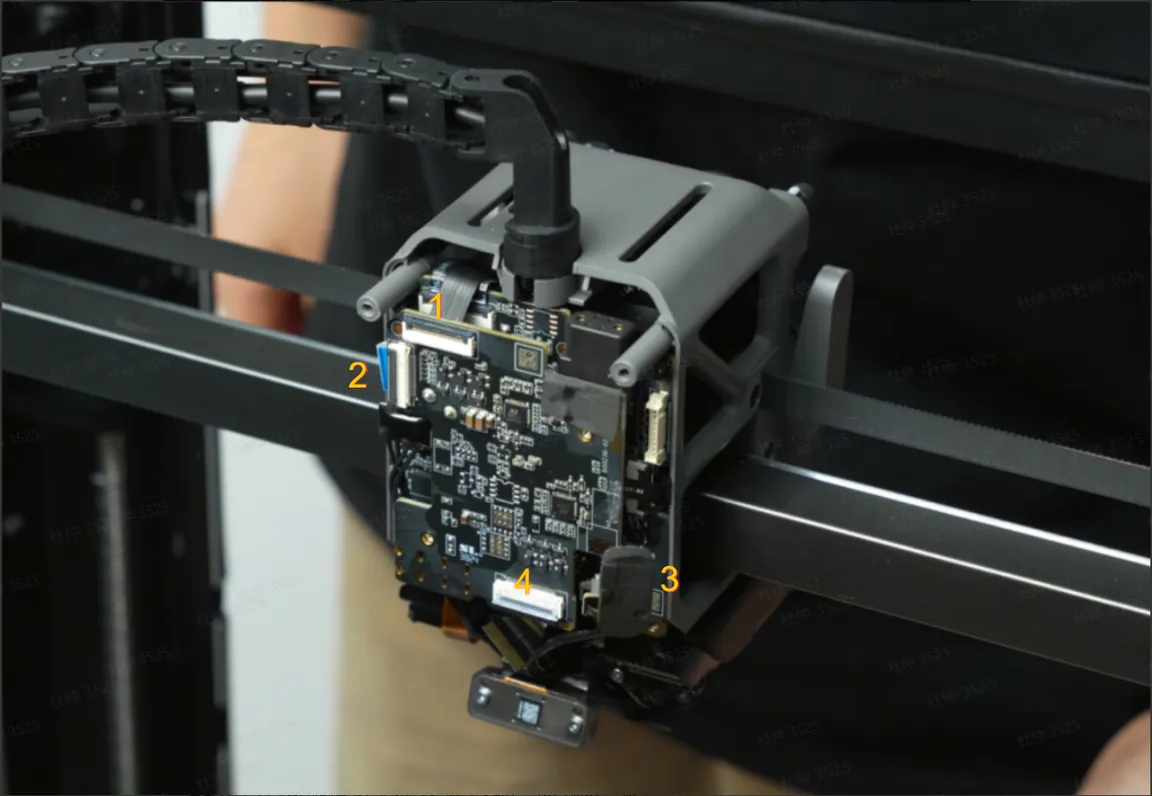

• Kontrollér forbindelserne mellem skiftemotoren og TH-forbindelsesprintet samt mellem TH-forbindelsesprintet og TH board, som vist ved stik 1 og 2 på billedet nedenfor.

• Hvis forbindelserne er løse, så tilslut stikkene igen.

  1 - Forbindelse mellem ekstruderens skiftemotor og TH-forbindelsesprintet
  2 - Forbindelse mellem TH-forbindelsesprintet og TH board

Trin 6. Test køleventilatorens funktion

Hvis køleventilatoren til emnet blev fjernet under afmonteringen i Trin 4, så montér ventilatorkablet på TH-forbindelsesprintet igen.

• Tænd for enheden.

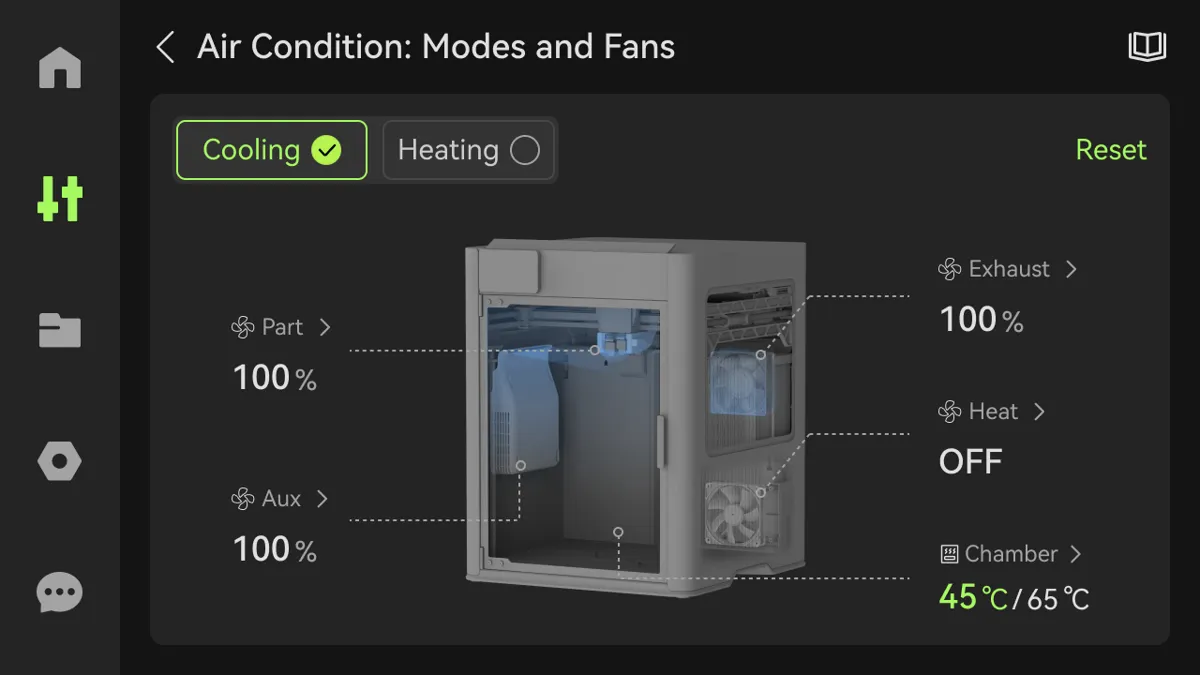

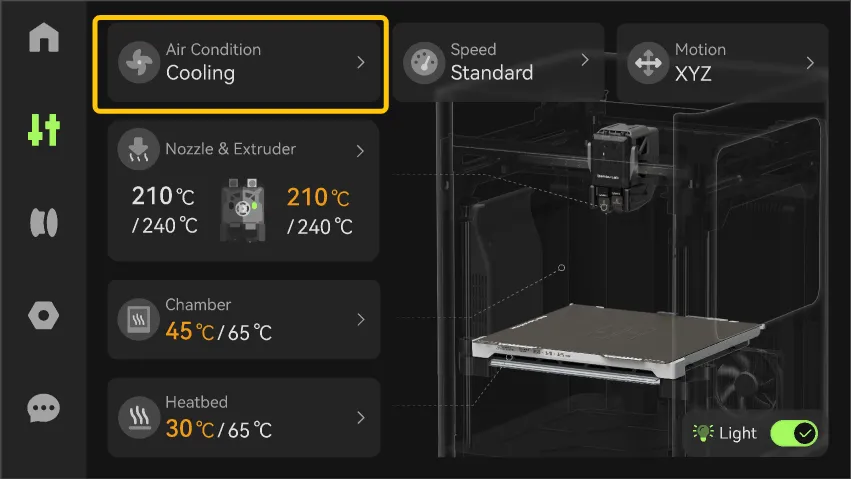

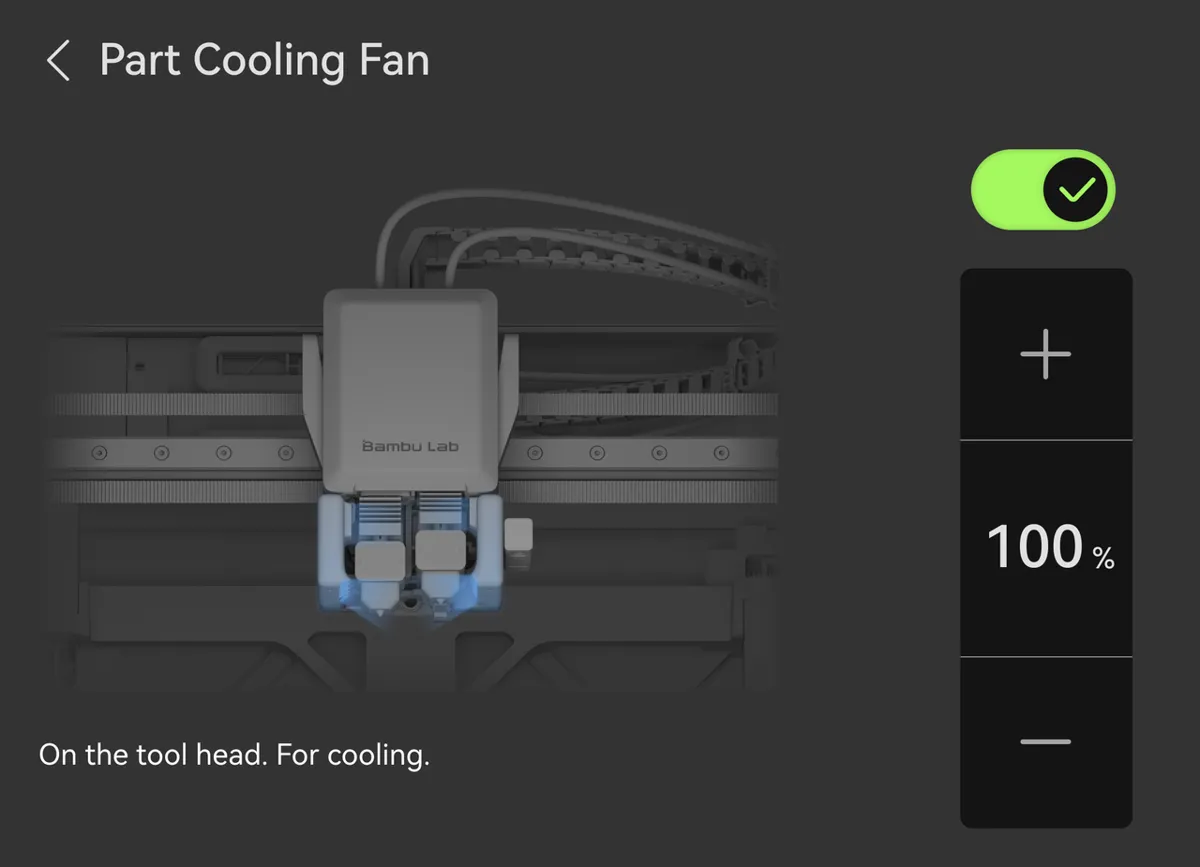

• Som vist på billedet nedenfor går du på skærmen til: Control -> Air Condition -> Cooling -> Part Cooling Fan (køleventilator til emnet), og øger køleventilatorens hastighed til mere end 50%. Observér, om der lyder en lyd af, at ventilatoren begynder at rotere.

• Hvis køleventilatoren starter normalt, så fortsæt til Trin 6 for at udskifte ekstruderens skiftemotor.

• Hvis køleventilatoren ikke starter, så fortsæt til Trin 7 for at udskifte TH-forbindelsesprintet og TH board.




Trin 7. Udskift ekstruderens skiftemotor

Se Wiki-vejledningen Udskiftning af H2D 2004 skiftemotorenhed for at udskifte ekstruderens skiftemotorenhed.

Trin 8. Udskift TH board og TH-forbindelsesprintet

Se trin 1-8 i Wiki-vejledningen Afmontering og montering af H2D-værktøjshoved for at udskifte TH-forbindelsesprintet og TH board.

Trin 9. Saml værktøjshovedet igen, og test

• Gå på printerens skærm til hotend- og ekstrudermodulet, og klik derefter på venstre og højre ekstruder for at kontrollere, om skiftet fungerer normalt.

• Hvis ekstruderskiftet fungerer normalt, er fejlfindingen lykkedes.


Bemærk: Hvis skiftemotoren eller TH board blev udskiftet, skal du udføre kalibrering af værktøjshovedets skift, efter at værktøjshovedet er samlet igen.

Hvis ovenstående løsninger ikke løser problemet, så opret en sag og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
