Rensning af tilstoppet hjælpe-ekstruder på X2D

Fejlsymptom

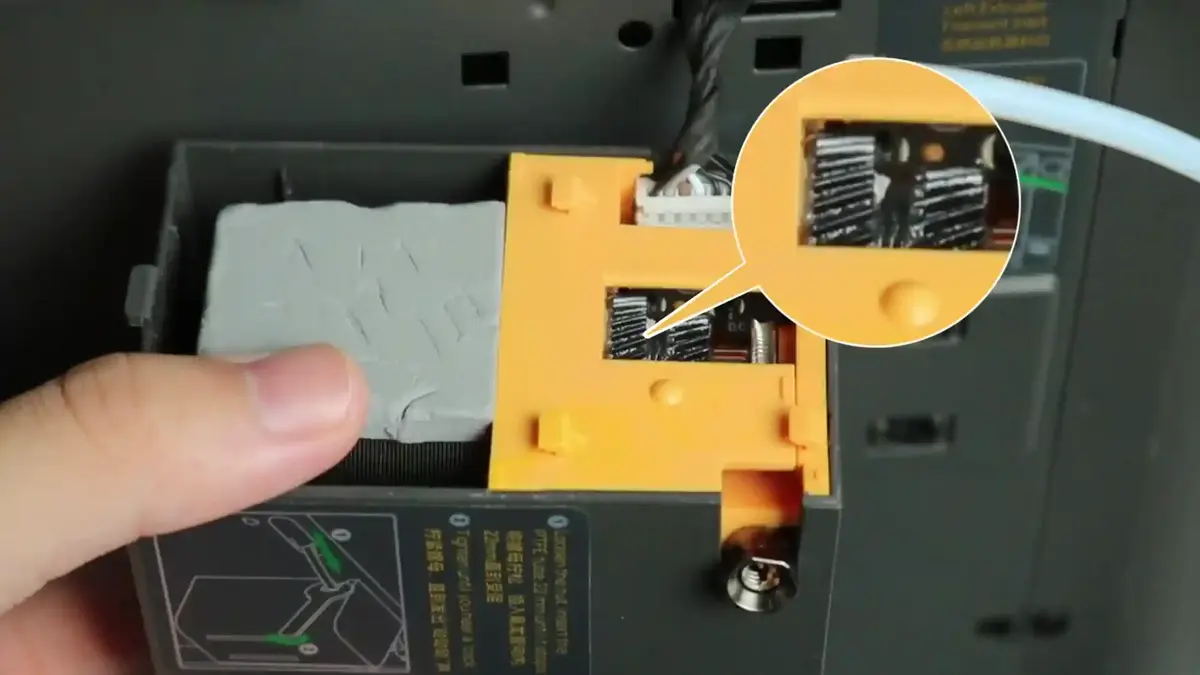

Hjælpe-ekstruderen kan ikke fodre filament ind i dysen, og ekstrudergearet vibrerer unormalt med meget støj.

Fejlårsag

Tilstopning af ekstruderen skyldes som regel heat creep (Hvad er heat creep? | Bambu Lab Wiki).

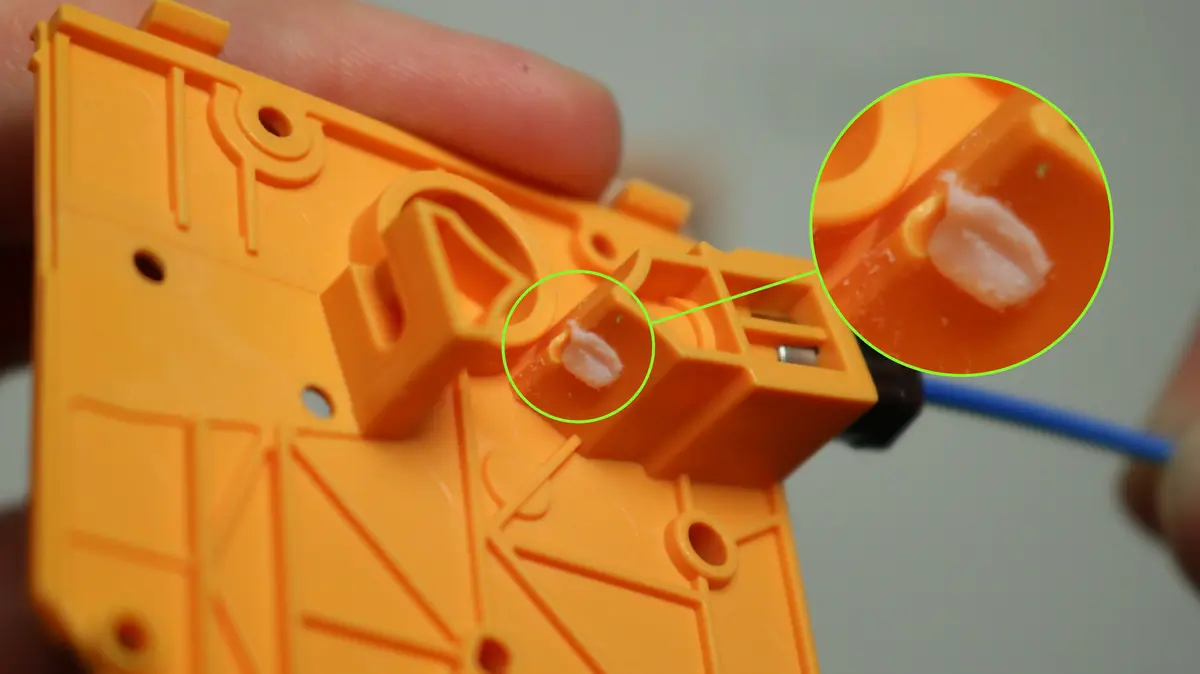

Under print stiger varmen fra hotenden opad, eller fordi temperaturen inde i udstyrskammeret er for høj, bliver temperaturen i hovedekstruderens område, som burde være lav, unormalt høj. Det får filamentet i hjælpe-ekstruderen til at blive blødt og udvide sig for tidligt, før det kommer ind i dysens smeltezone. Under tilbagetrækning sætter det uregelmæssigt udvidede filament sig fast i hjælpe-ekstruderen og giver til sidst en tilstopning.

Denne artikel gennemgår i detaljer, hvordan du renser en ekstruder, der er tilstoppet på grund af heat creep.

Fejlsøgningsplan

Værktøj

• Gaffelnøgle
• Unbrakonøgle
• Pincet
• Et lille stykke filament

Tjek, om hjælpe-ekstruderen er tilstoppet

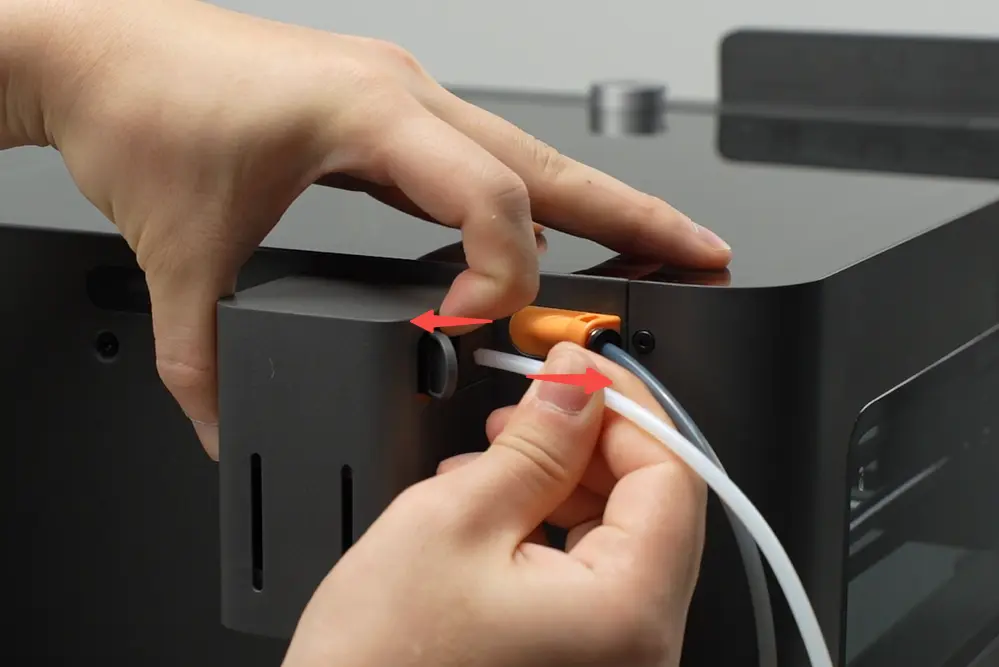

Tryk på lynkoblingen, og træk PTFE-slangen af i den ene side.

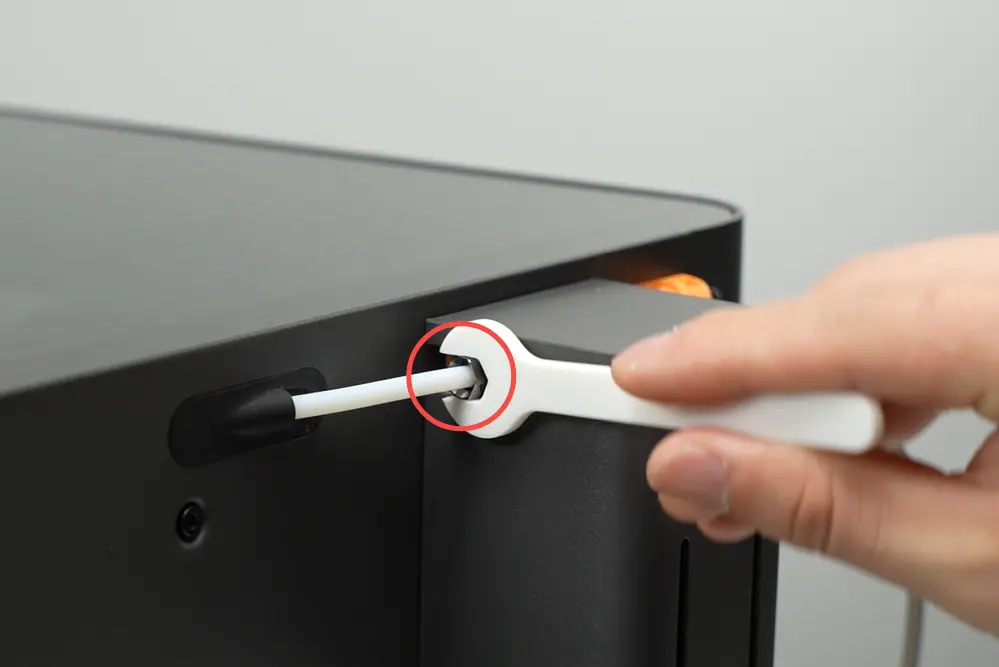

Løsn unbrakomøtrikken, og træk PTFE-slangen af i den anden side.

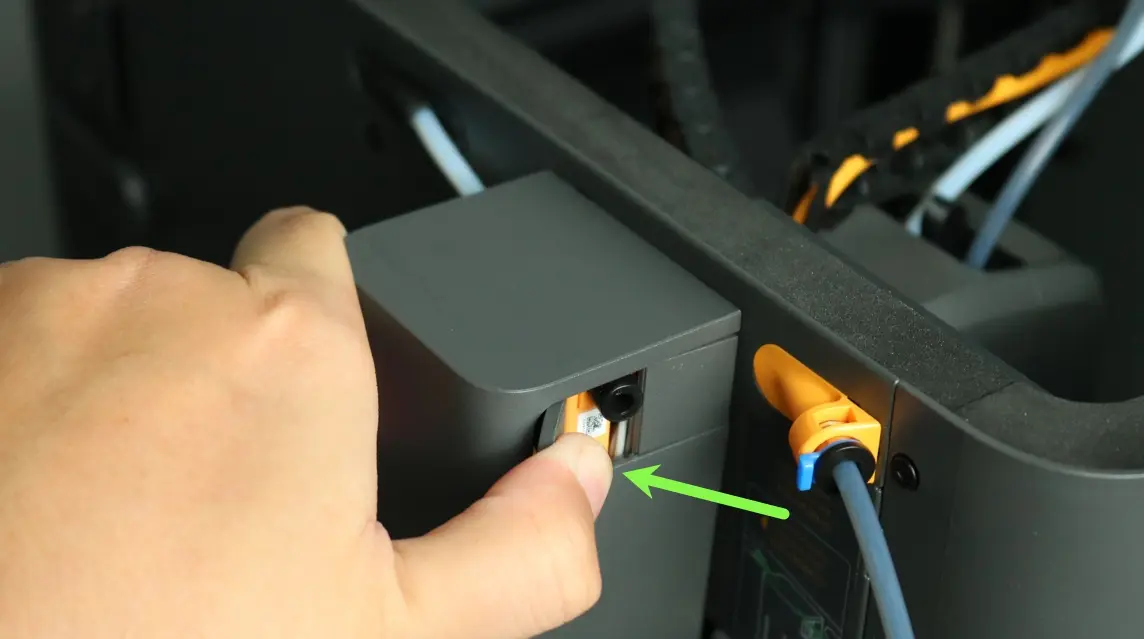

Hold på hjælpe-ekstruderens spændearm, tag et stykke filament på cirka 10 cm, og før det ind i hjælpe-ekstruderen.

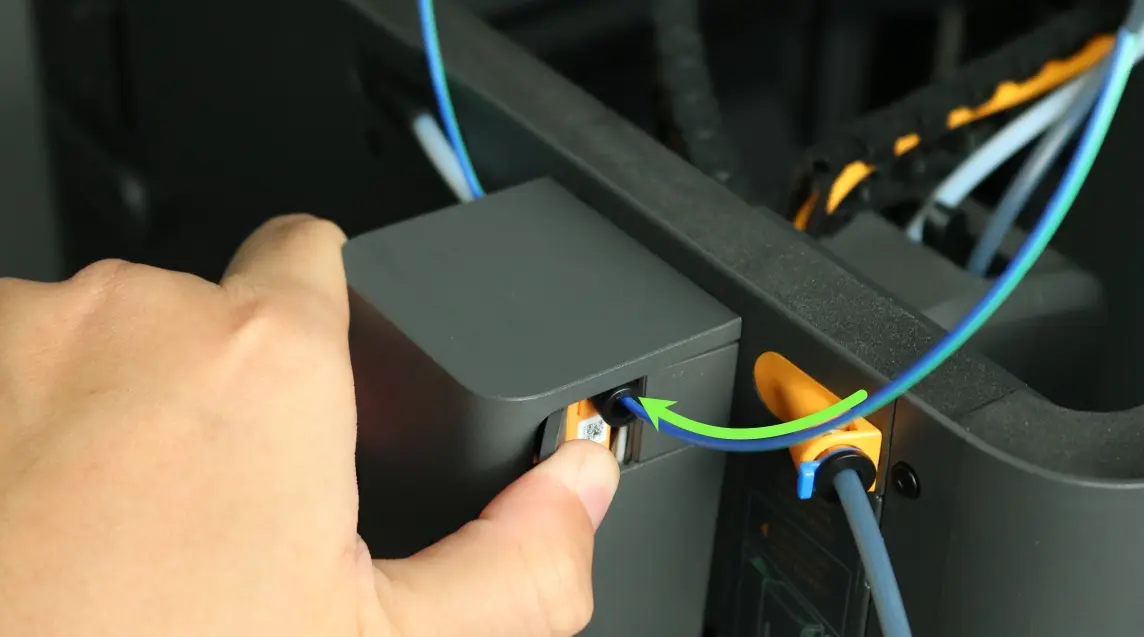

Hold øje med, om filamentet kommer ud i den anden ende.

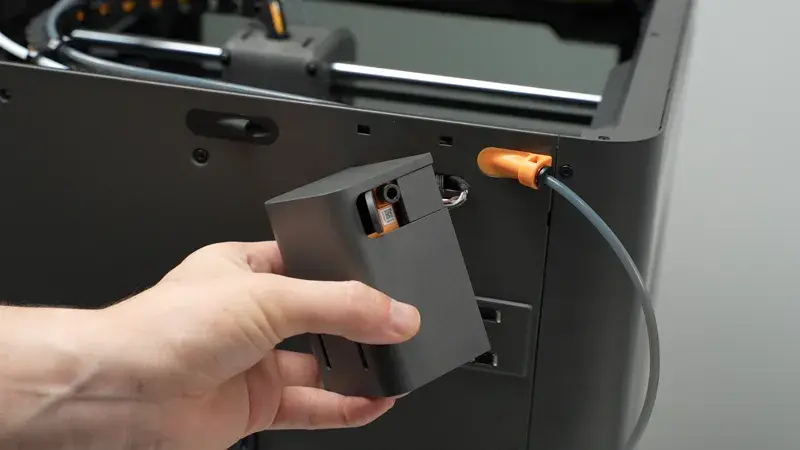

Hvis filamentet kan føres igennem, er hjælpe-ekstruderen ikke tilstoppet. Det samme fejlsymptom kan skyldes en fejl på motorkablet eller motoren. Tag motorkablet ud og sæt det i igen, og test på ny. Hvis fejlen fortsætter, kan det være nødvendigt at udskifte hjælpe-ekstruderenheden.

Afmonter hjælpe-ekstruderen

Sæt unbrakonøglen mod åbningen på bagsiden af hjælpe-ekstruderen, skub mod ekstrudermotoren fremad, og tag huset af.

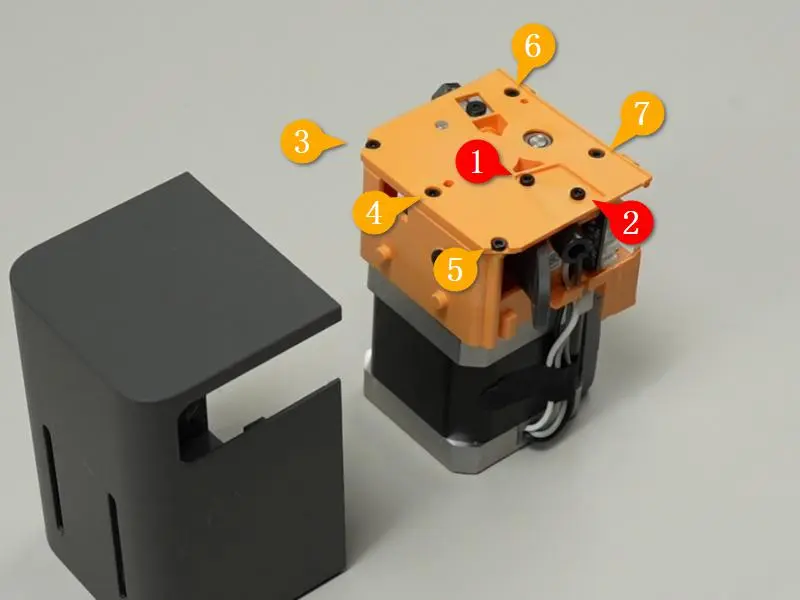

Brug en H1.5 unbrakonøgle til at fjerne de 7 fastgørelsesskruer, og tag hjælpe-ekstruderens dæksel af.

Rens ekstruderdækslet

Tjek, om filamentudløbet på dækslet er tilstoppet.

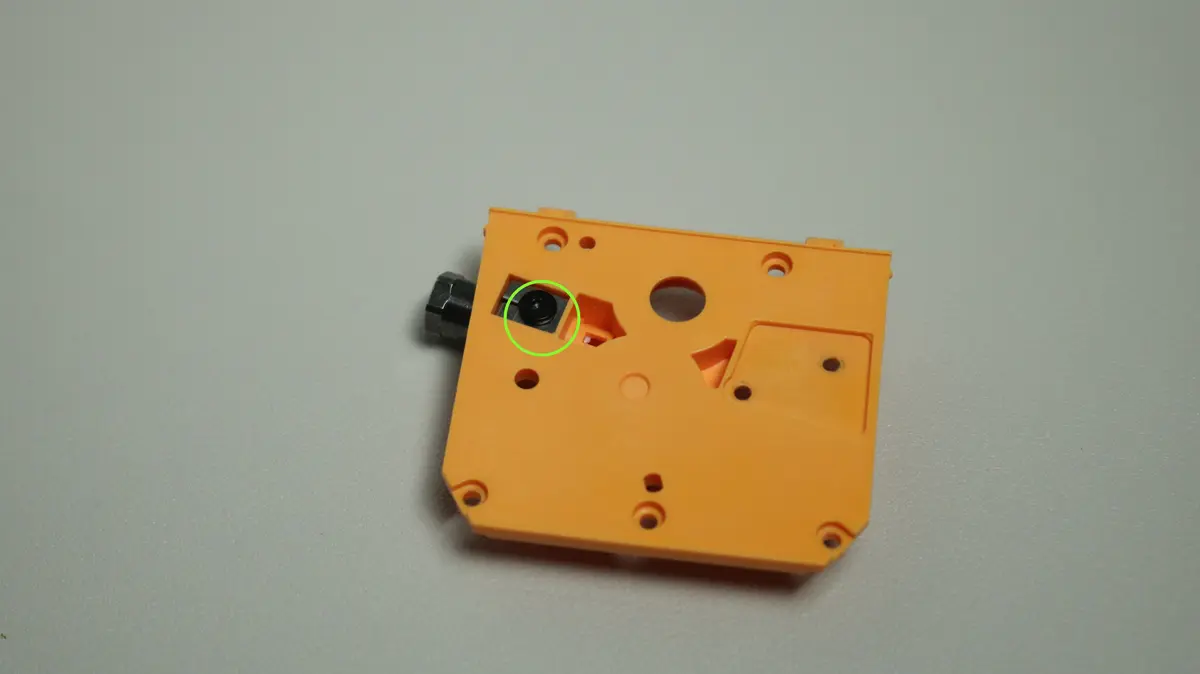

Hvis du ikke kan skubbe igennem med filament, så løsn denne skrue.

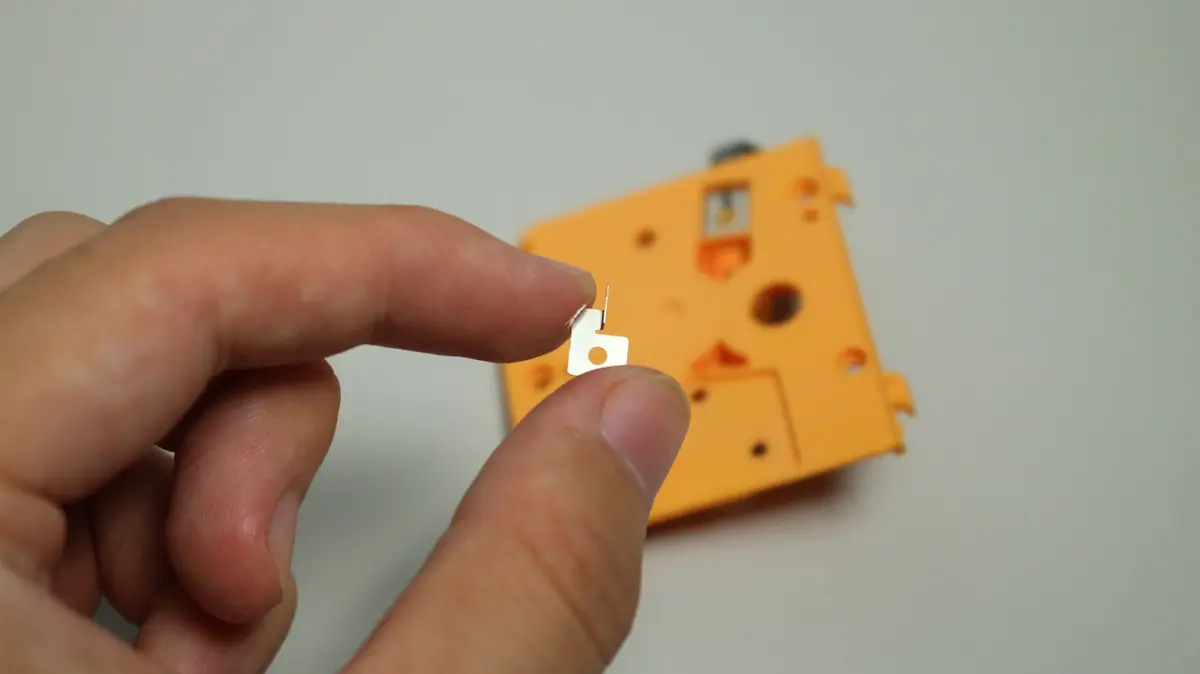

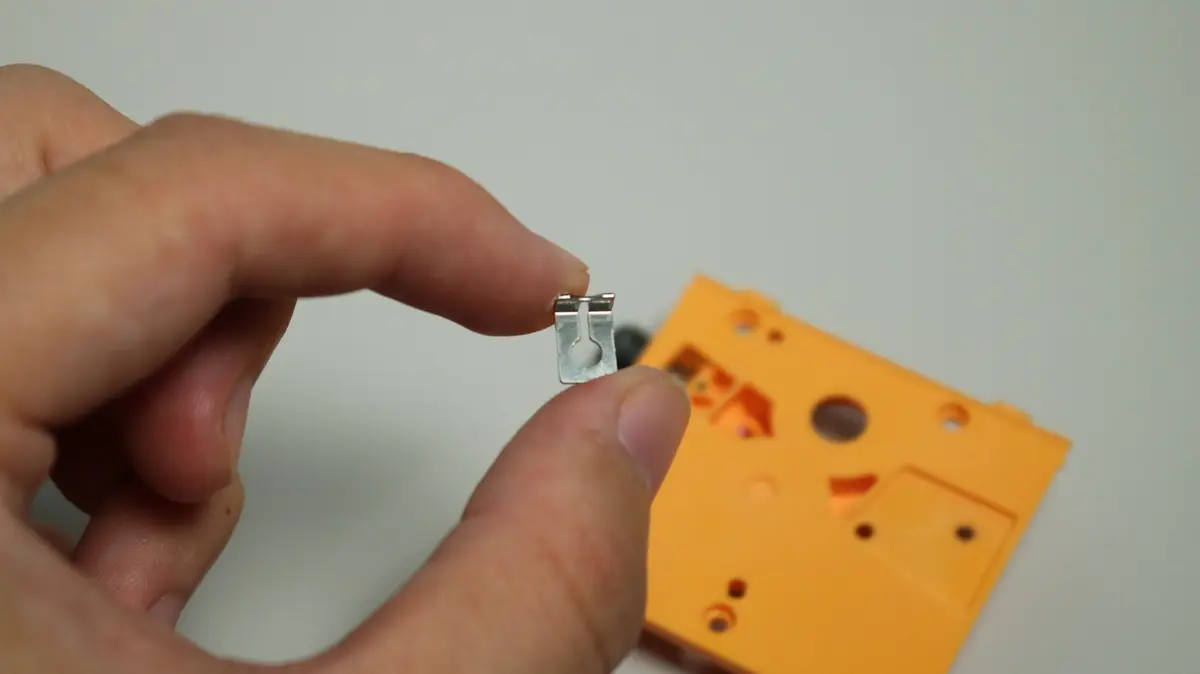

Brug en pincet eller et andet spidst værktøj til forsigtigt at fjerne de 2 små metalplader.

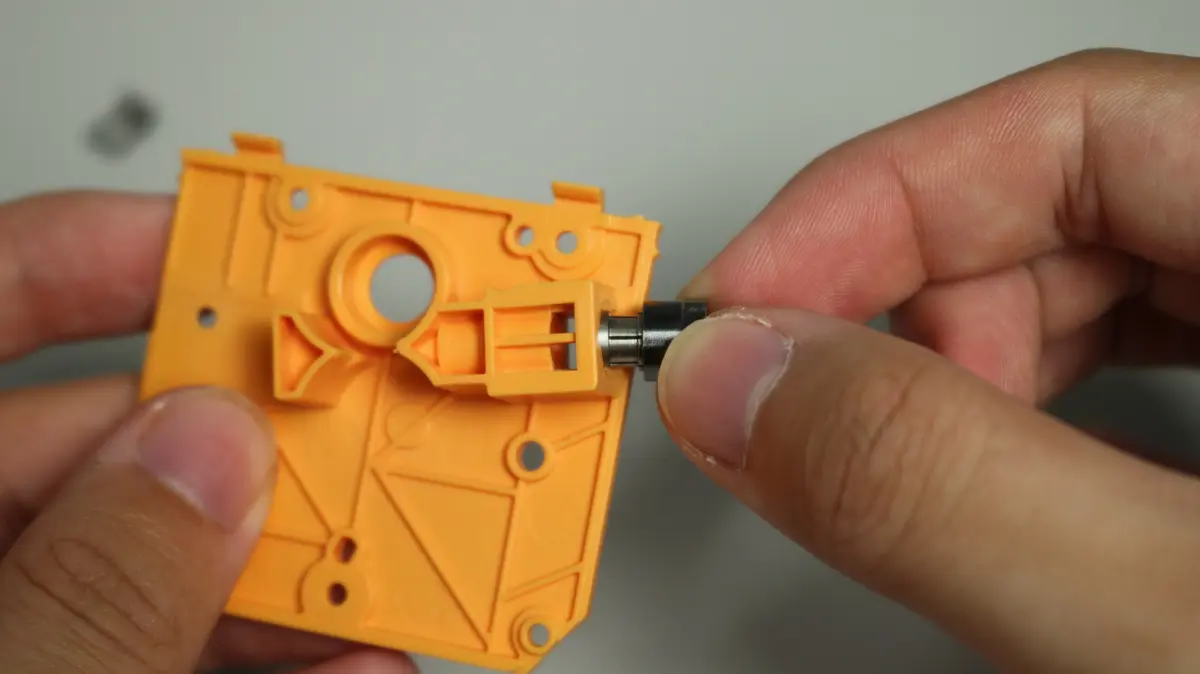

Fjern derefter PTFE-slangekoblingen.

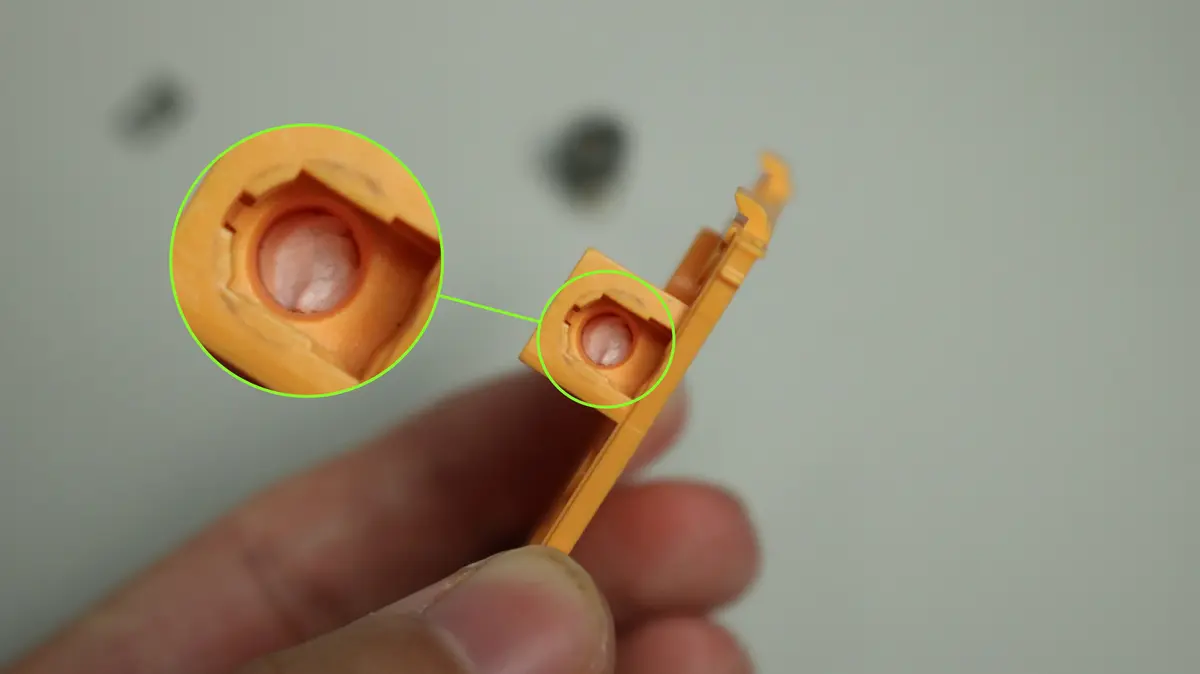

Prøv at rense tilstopningen igen.

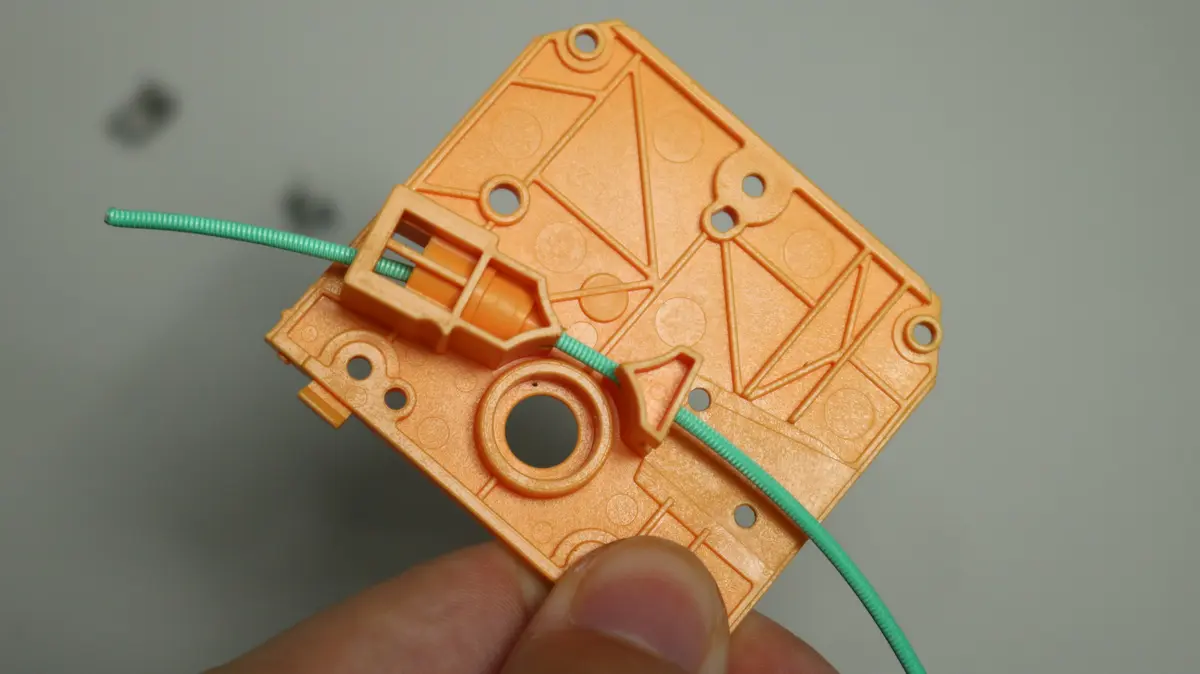

Sørg for, at ekstruderdækslet er frit for blokeringer.

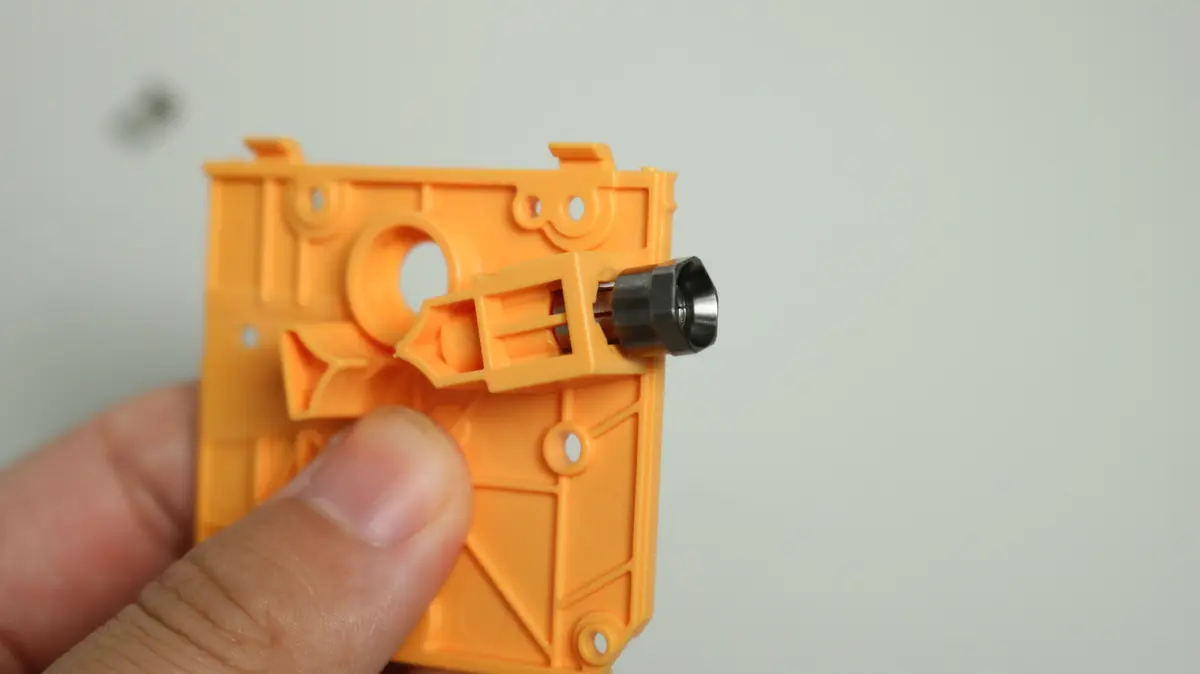

Saml ekstruderens frontdæksel igen i omvendt rækkefølge. Sørg for, at PTFE-slangekoblingen er spændt godt fast.

Monter hjælpe-ekstruderen

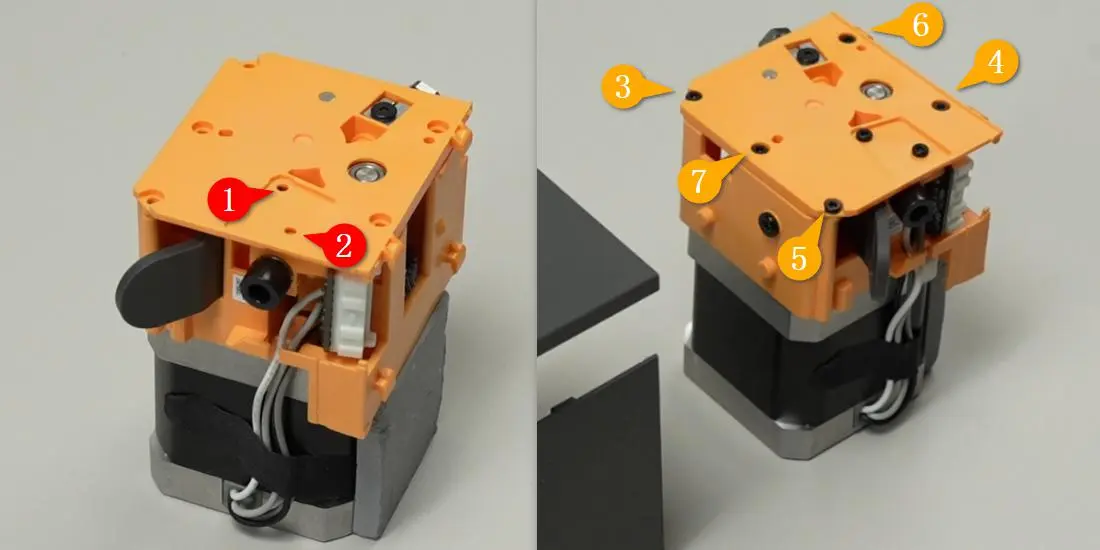

Brug en H1.5 unbrakonøgle til at spænde de 7 skruer i den rækkefølge, der vises i figuren nedenfor, og monter hjælpe-ekstruderens topdæksel igen.

Sæt ekstruderenheden ind i huset langs monteringssporet.

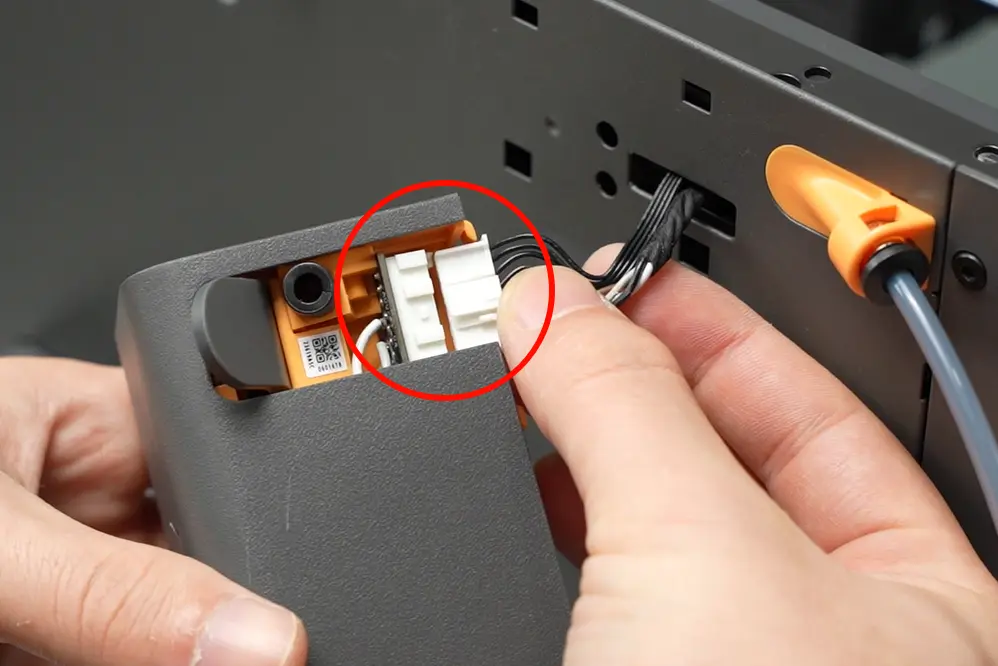

Tilslut motorkablet.

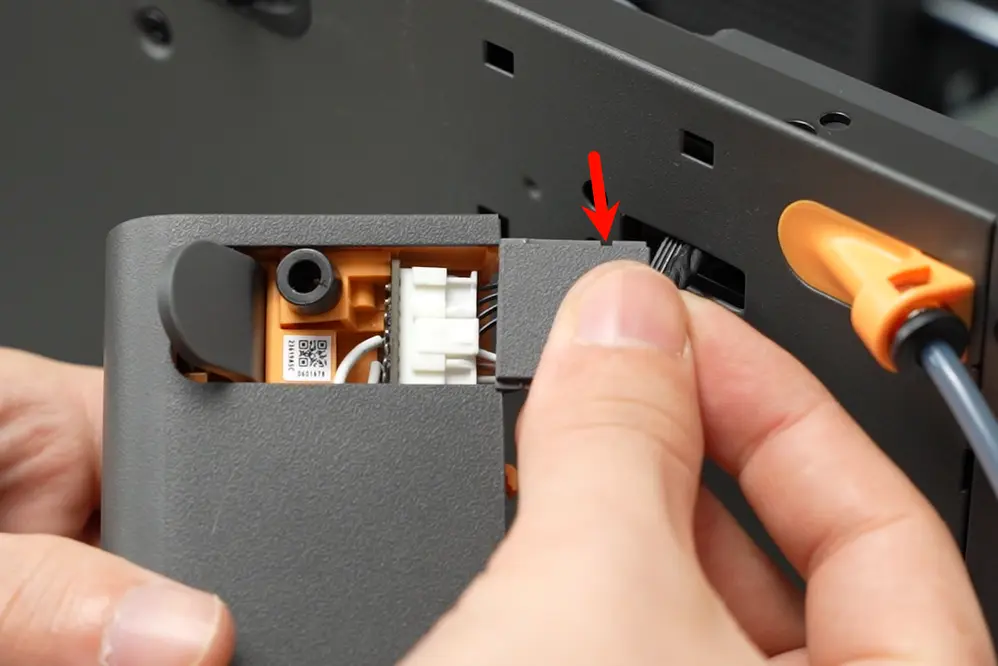

Sæt stikdækslet ind i hjælpe-ekstruderen, og sørg for, at hakket på dækslet vender ud mod hjælpe-ekstruderens yderside.

Sæt hjælpe-ekstruderen ind i hullet på bagsiden af printeren, og tryk den ned, så den låser på plads.

Monter PTFE-slangen

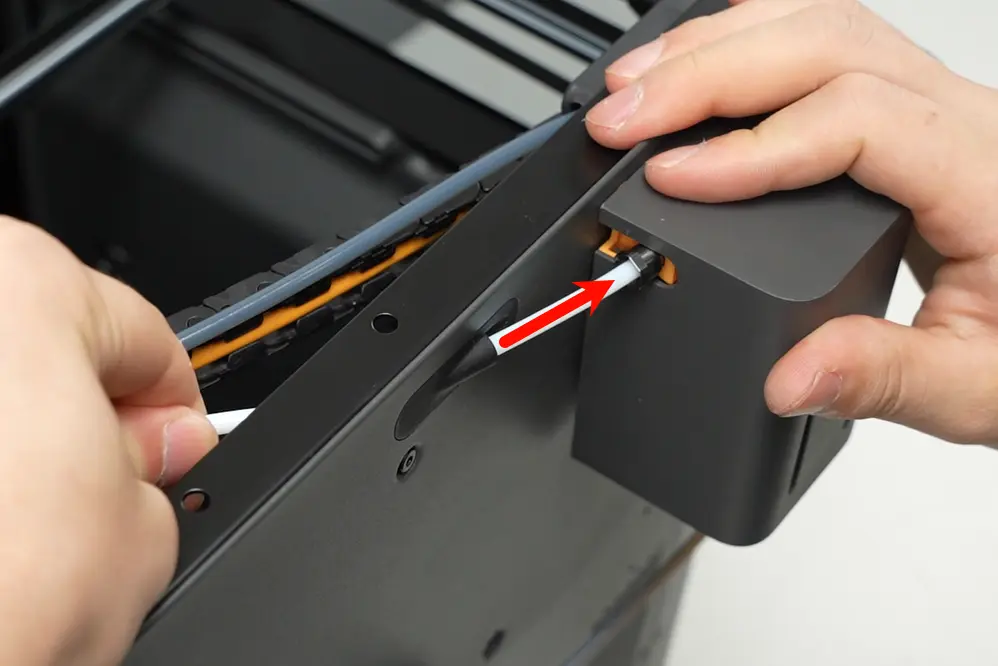

Løsn spændemøtrikken på venstre udløb af hjælpe-ekstruderen. Før den centrale PTFE-slange fra toppen af printerens bagpanel ind i udløbet, cirka 22 mm. Brug derefter en 8 mm gaffelnøgle til at spænde spændemøtrikken på hjælpe-ekstruderens udløb. (Sørg for, at PTFE-slangen er ført helt ind, ellers kan filamentet krølle inde i ekstruderen.)

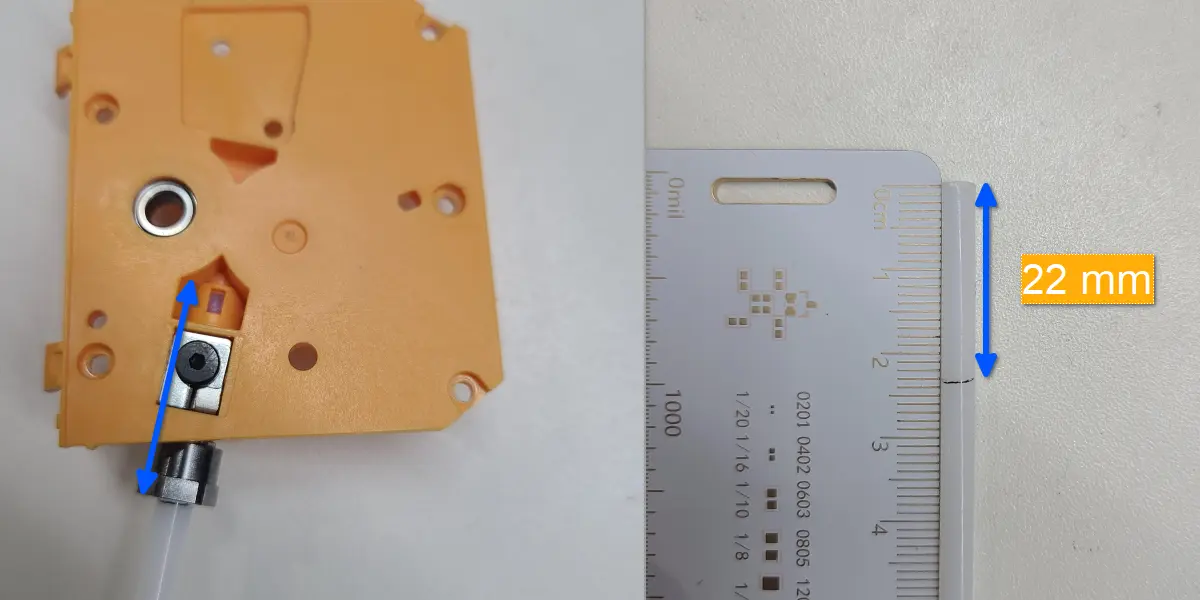

Slangen skal føres cirka 22 mm ind. For lille indføringsdybde kan give fodringsfejl.

Hvis din PTFE-slange har et gråt markeringsmærkat, kan du bruge det til at tjekke, om slangen er ført helt ind. Hvis der ikke er noget mellemrum mellem spændemøtrikken og mærkatet, er slangen ført helt ind. Hvis der er hvid slange synlig mellem spændemøtrikken og mærkatet, er slangen ikke ført helt ind.
